Hoy analizamos una placa base de Gigabyte de gama media con el interesante chipset B660 de Intel, la Gigabyte B660 Gaming X DDR4: conexión 2.5 G LAN, 3 X M.2, Audio de 8 canales, RGB Fusion 2.0, un notable VRM de 8+1+1 fases y 4 slots de memoria DDR4 @ 4400 O.C. son sus principales credenciales de presentación.
Muchas gracias a Gigabyte por enviarnos esta placa base Gigabyte B660 Gaming X DDR4 para la review
GIGABYTE B660 GAMING X DDR4: CARACTERISTICAS TECNICAS
| PROCESADORES SOPORTADOS | Intel® Core™, Pentium® Gold y Celeron® 12 Generación.
Chipset Intel® B660 Express |
| MEMORIA RAM |
|
| AUDIO |
|
| LAN |
|
| ZOCALOS EXPANSION |
|
| INTERFAZ ALMACENAMIENTO | CPU
Chipset
Soporta RAID 0, RAID 1, RAID 5, y RAID 10 |
| BIOS |
|
| FORMATO | ATX 30.5cm x 24.4cm |
[nextpage title= «GIGABYTE B660 GAMING X DDR4: UNBOXING Y ACCESORIOS»]

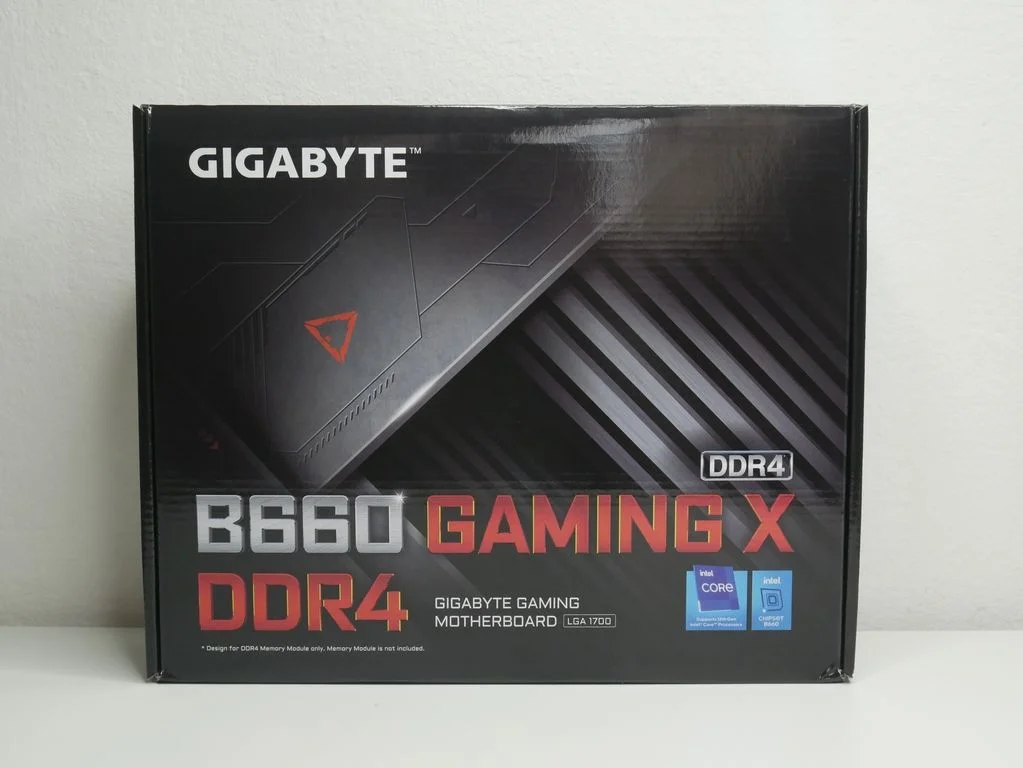

La presentación de la placa base Gigabyte B660 Gaming X corre a cargo de una caja de cartón de tono oscuro, con una imagen cenital de uno de los disipadores del VRM, además del logo del fabricante y el modelo en grandes caracteres.

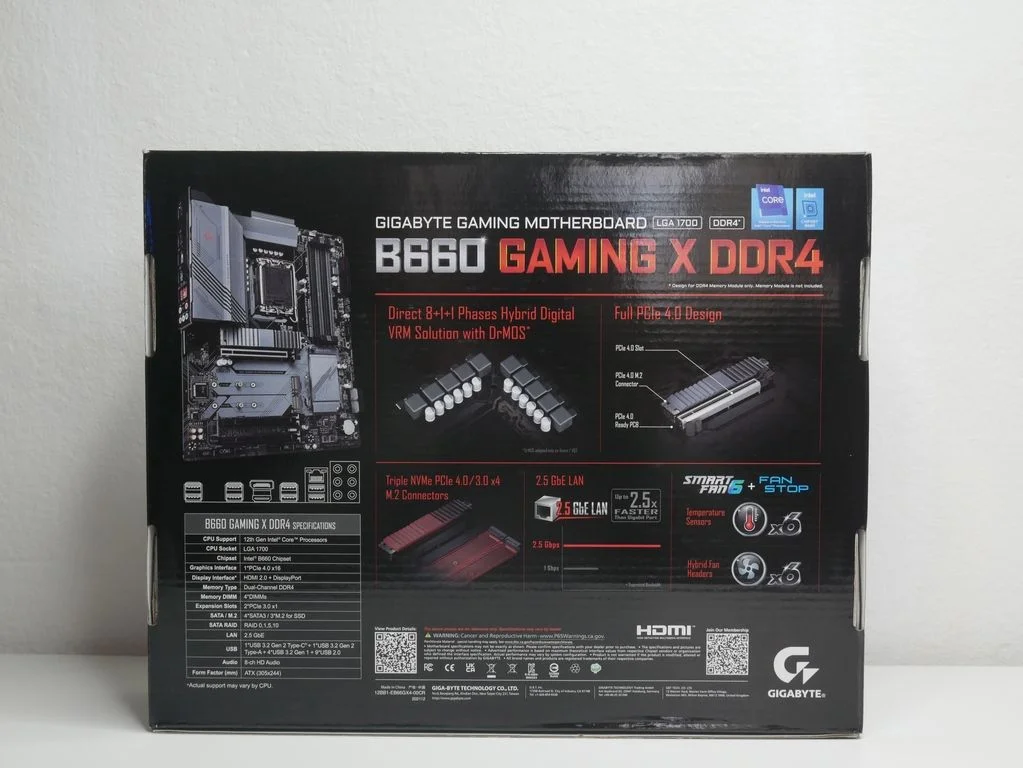

En la zona trasera encontramos abundante información técnica sobre la placa base, con varias imágenes y un esquema con sus principales características técnicas.

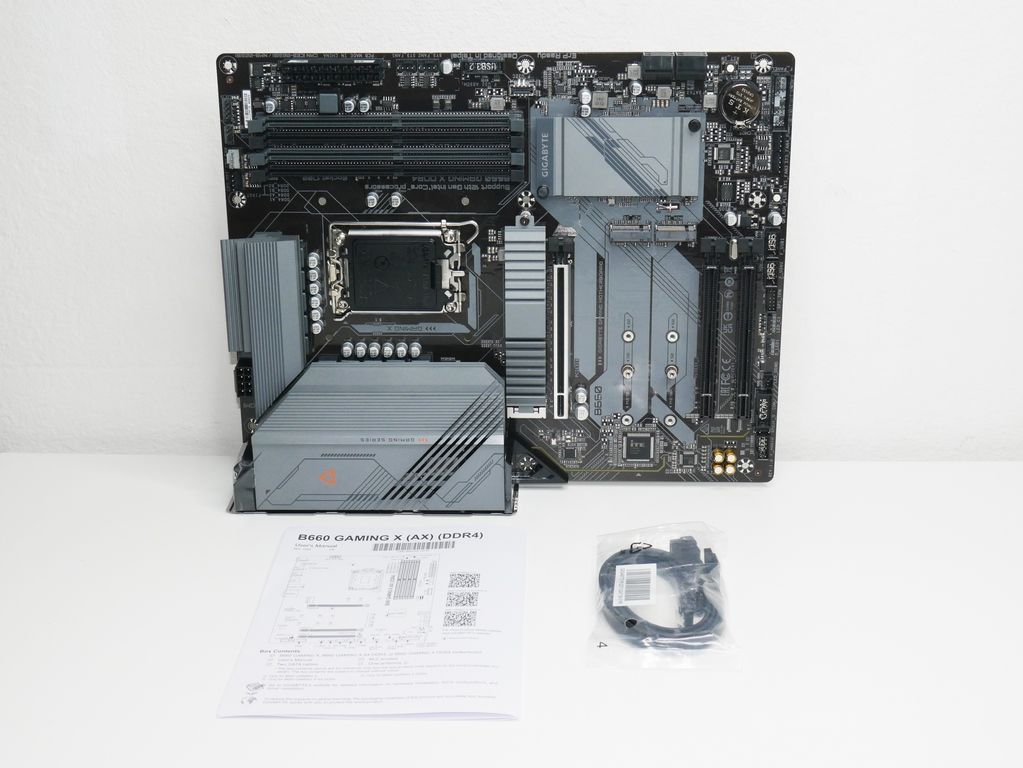

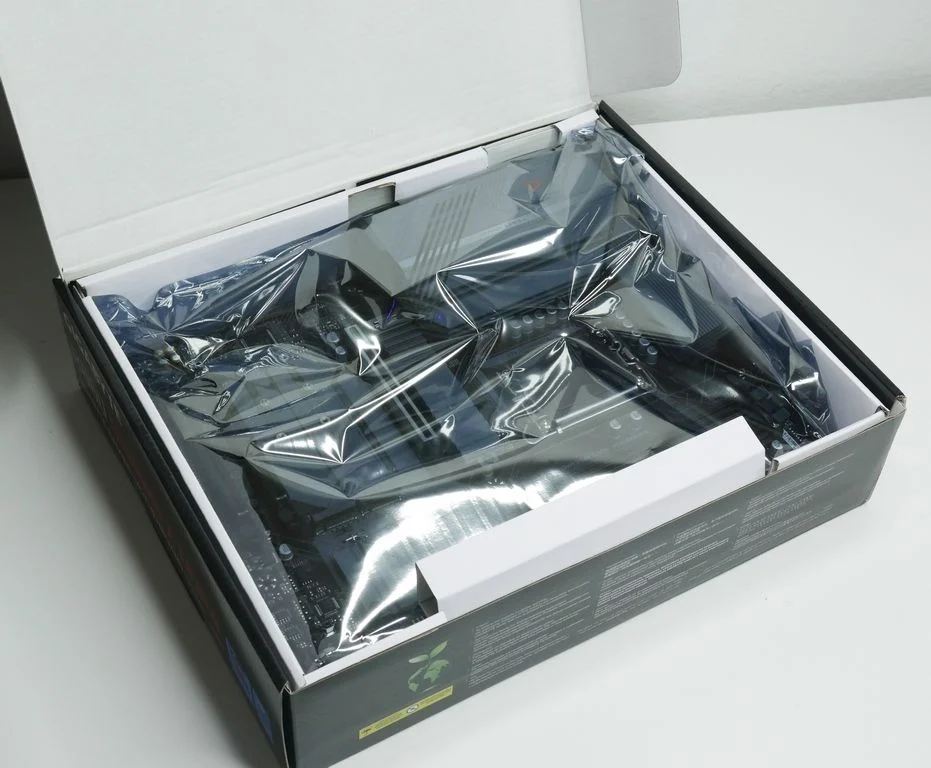

La placa viene protegida por una bolsa de plástico antiestática y colocada sobre un soporte de cartón, bajo el cual encontramos los accesorios:
Aunque en las imágenes sólo veis una guía de instalación y 2 cables SATA, el bundle incluido es el siguiente:
- Manual de usuario
- 3 tornillos para la fijación de unidades SATA NVme
- 2 cables SATA 6 GBps
[nextpage title= «GIGABYTE B660 GAMING X DDR4: DISEÑO»]

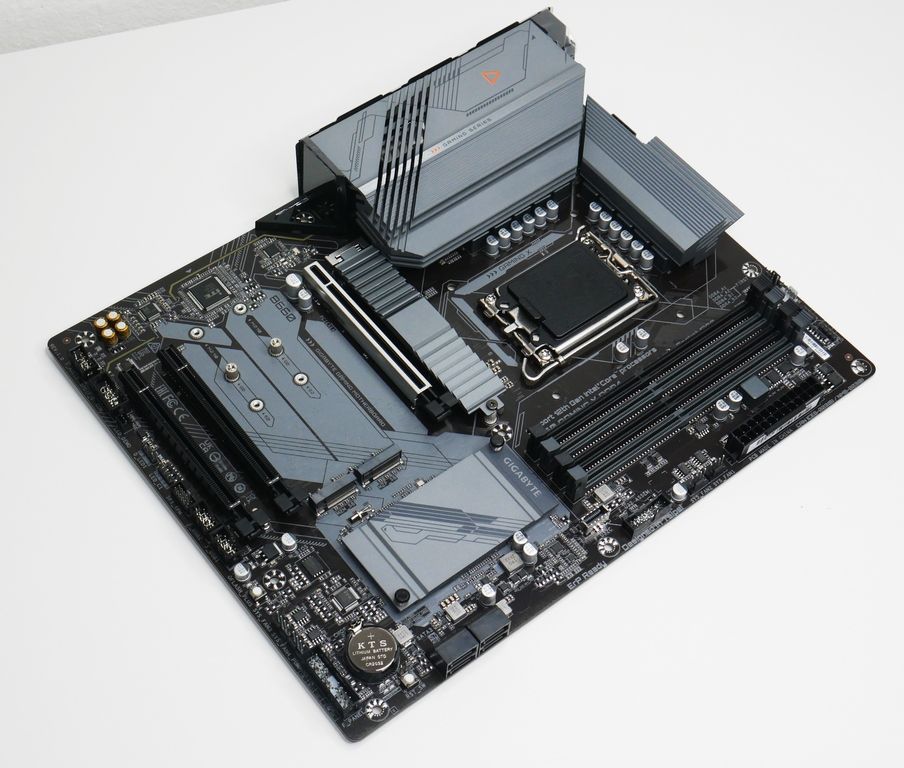

La placa base Gigabyte B660 Gaming X DDR4 tiene formato ATX convencional , con un diseño de PCB de color negro en contraste con el gris que encontramos en los disipadores de aluminio de los VRM, de la tapa del soporte de la unidad NVme próxima a la CPU, las pistas de las otras 2 unidades para unidades SATA y el disipador del chipset.

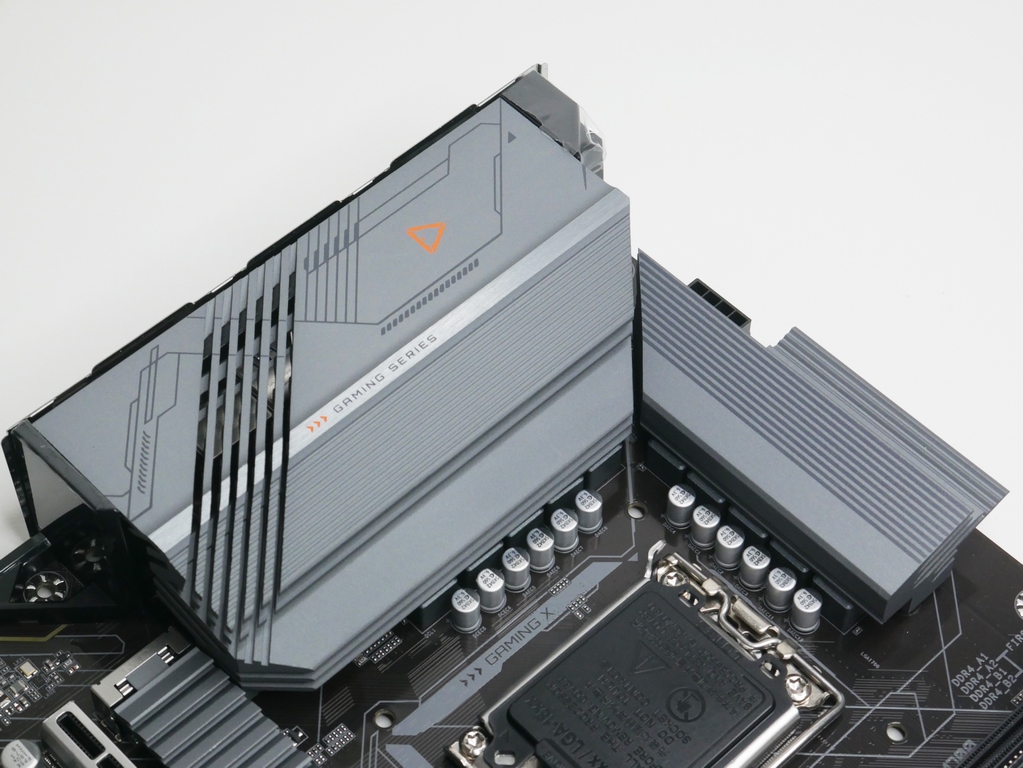

Los VRM están realmente muy bien dimensionados para garantizar unas buenas temperaturas de funcionamiento. El disipador principal hace de soporte también para el panel de conexión trasero.

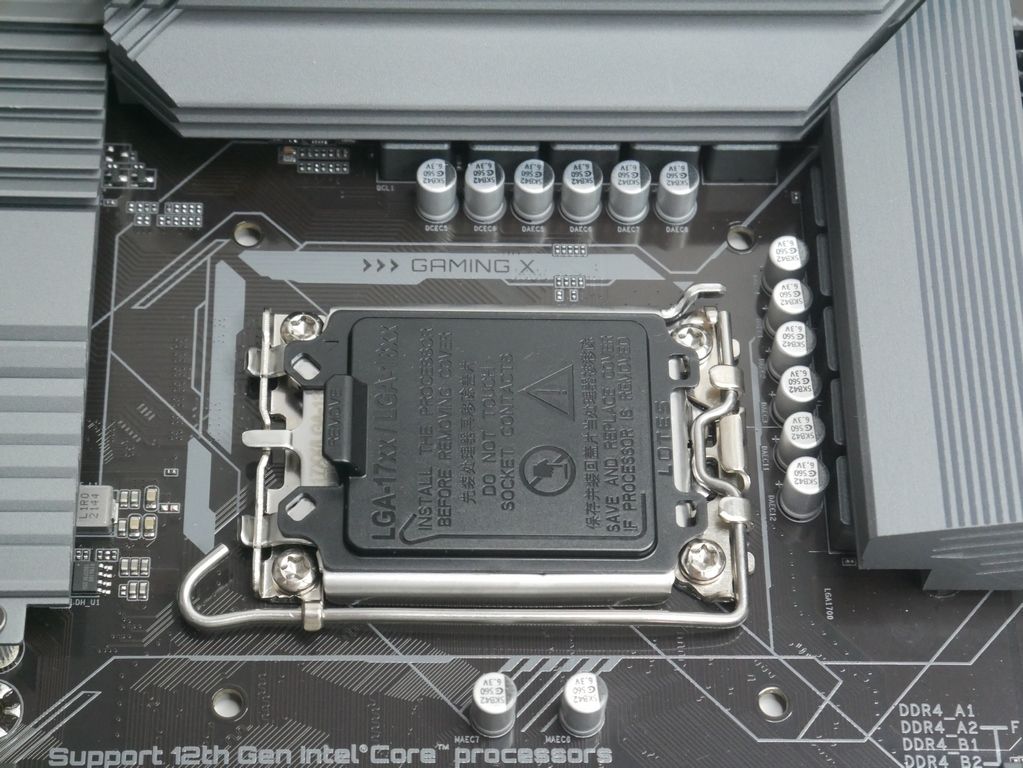

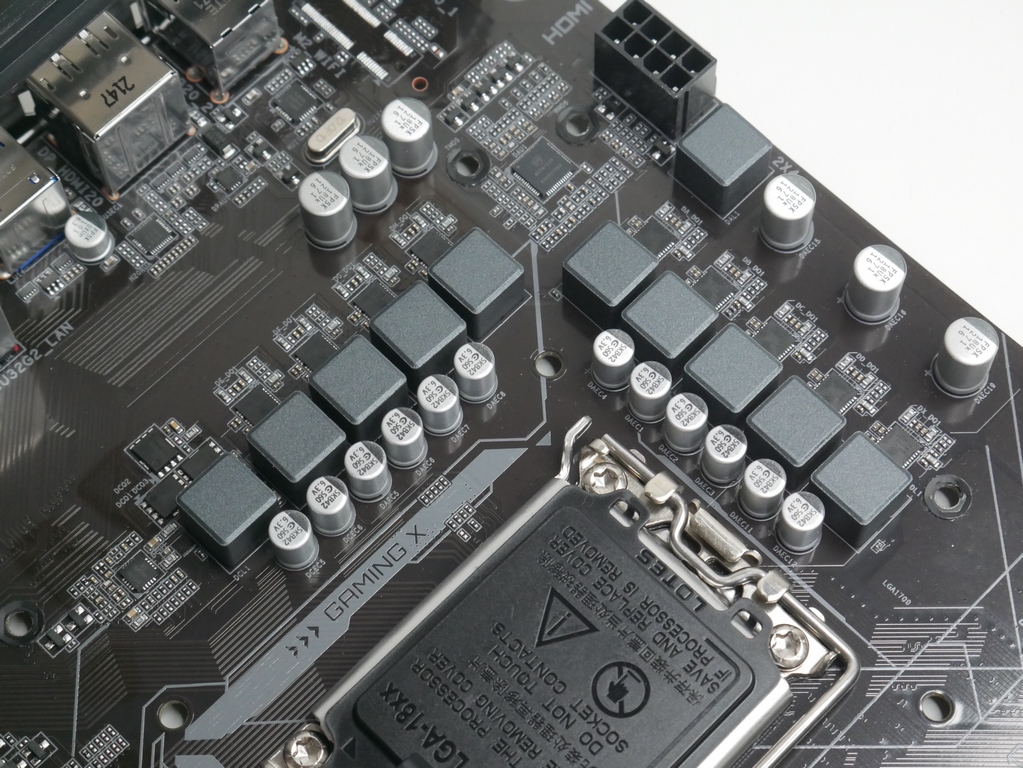

Para la alimentación de los procesadores Intel de 12ª Generación, la placa cuenta con un VRM de 8+1+1 fases, no es de lo mejor que hemos visto pero es suficiente para alimentar correctamente un procesador realmente potente, con un conector de 8 pines. La capacidad nominal de este VRM es de 60 Amperios y con certificación Ultra Durable.

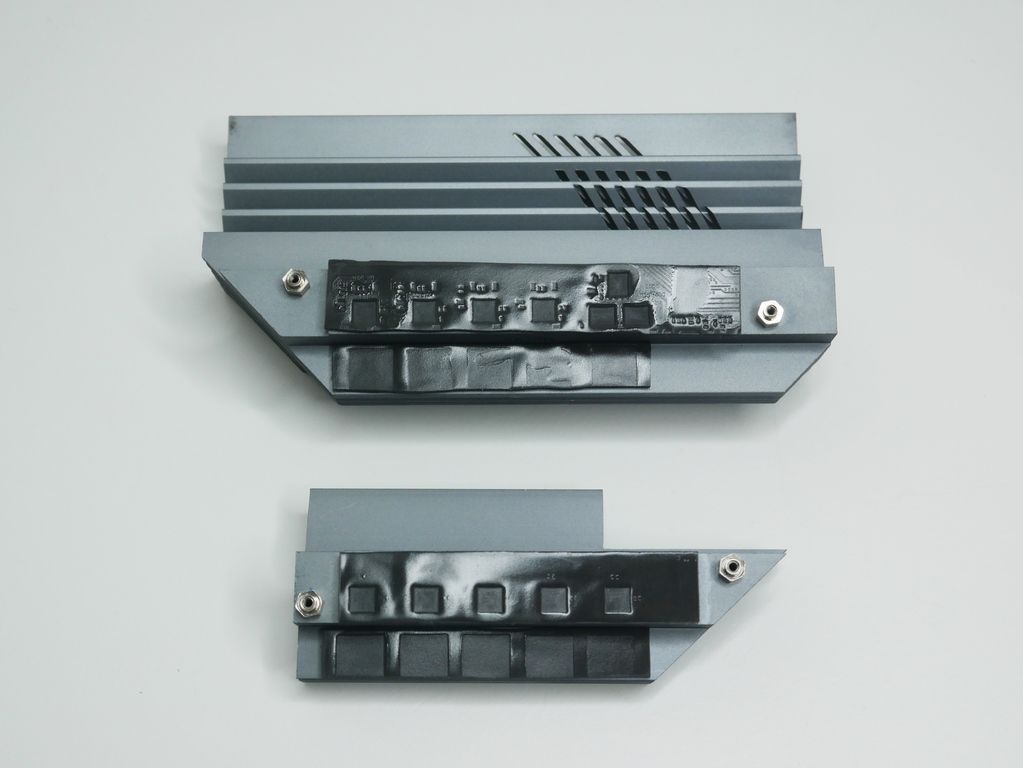

En contacto con el VRM encontramos unas almohadillas térmicas de buen grosor.
El chipset Intel B660 es compatible con los procesadroes Intel Core de 12ª Generación, Pentium y Celeron, pero careciendo de capacidades de OC, pero sí pudiendo aumentar la frecuencia de la CPU mediante el BLCK de la Bios de la Placa. Puedes consultar las CPU´s compatibles con esta placa pinchando en este enlace

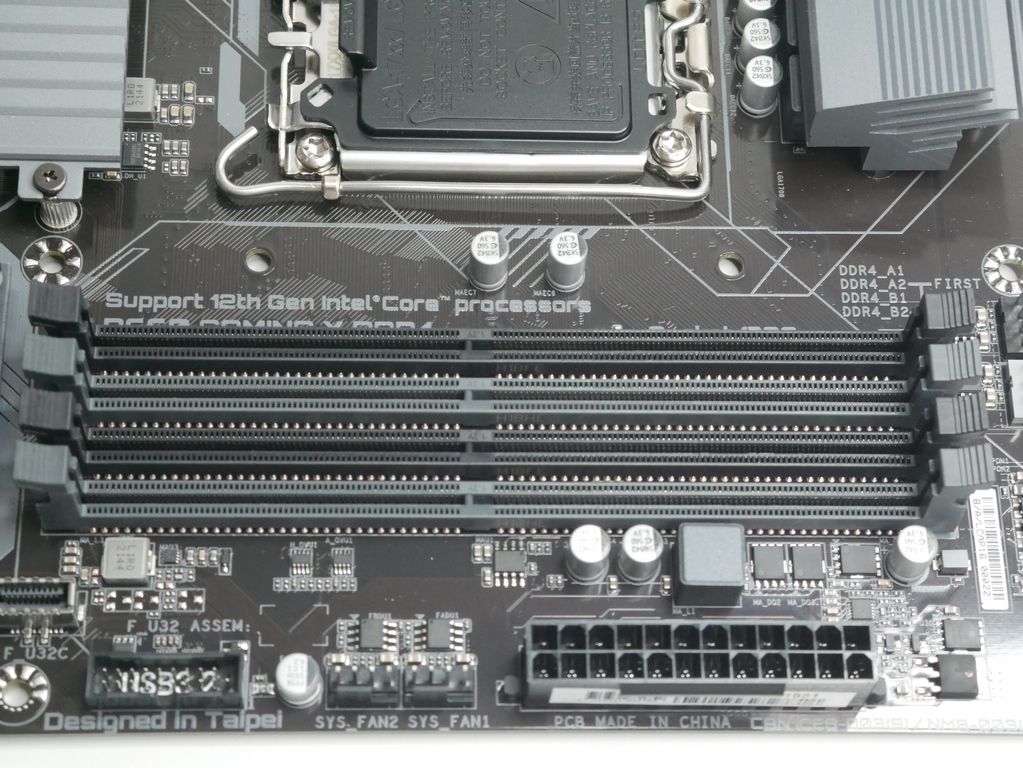

Los 4 bancos de memoria DDR4 soportan hasta 128 GB , con arquitectura Dual-Channel, soporte para memoria ECC Un-Buffered y No ECC Un-Buffered.
Gracias al soporte XMP 2.0 en Bios podremos instalar módulos con una frecuencia máxima de 4400 (O.C).

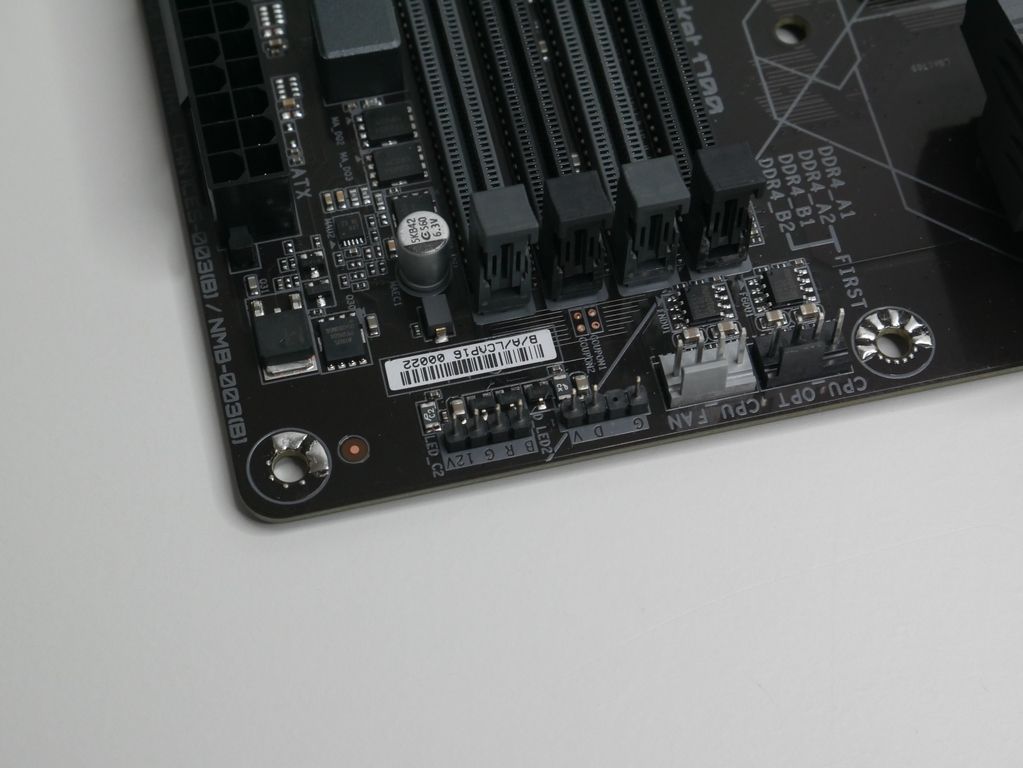

Aunque la placa carece propiamente de iluminación, el sistema de iluminación RGB Fusion 2.0 gestiona 2 cabeceras de 5VDG para tiras A-RGB y otras 2 cabeceras 12VRGB para tiras RGB.

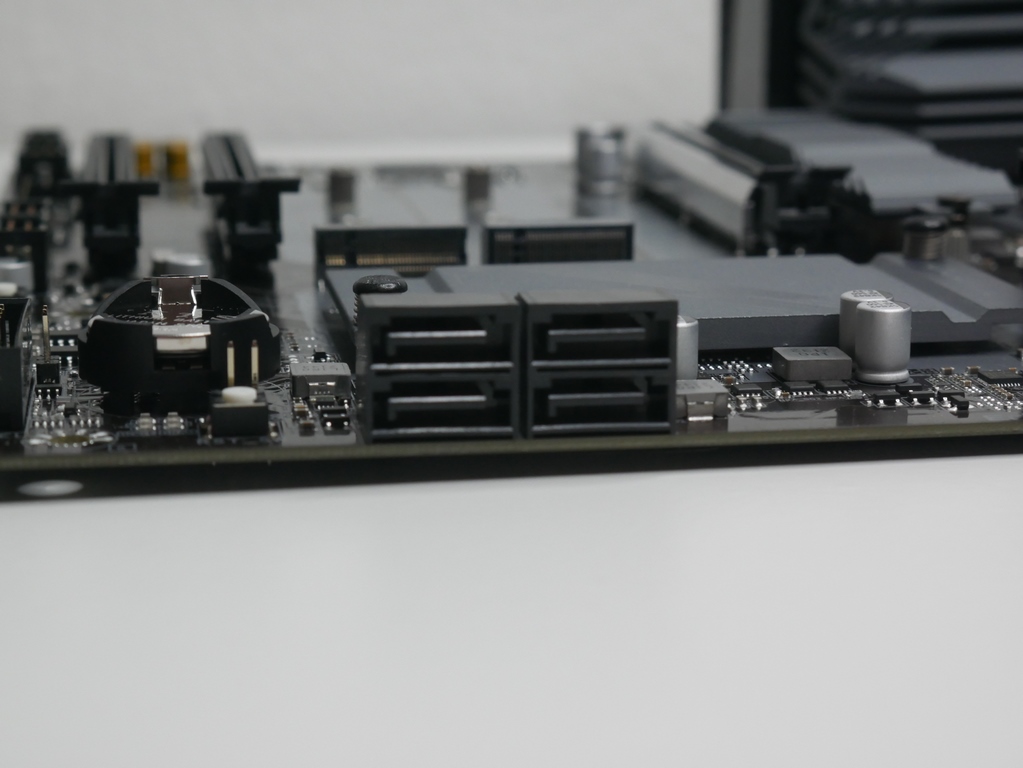

La placa cuenta con 4 puertos SATA como vemos apilados, con velocidad 6 Gbps.

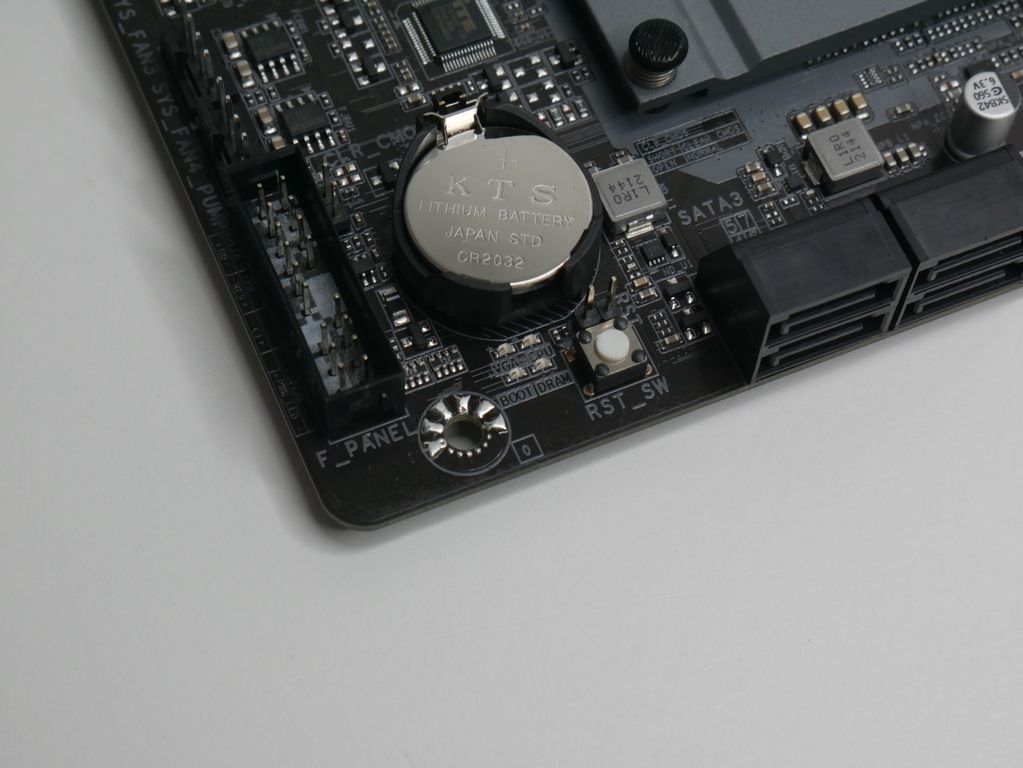

Aunque carece de botón de arranque o un LED de diagnóstico, si cuenta con unos prácticos Leds que nos informan sobre posibles problemas en el arranque relativos a VGA, CPU, Boot o RAM.

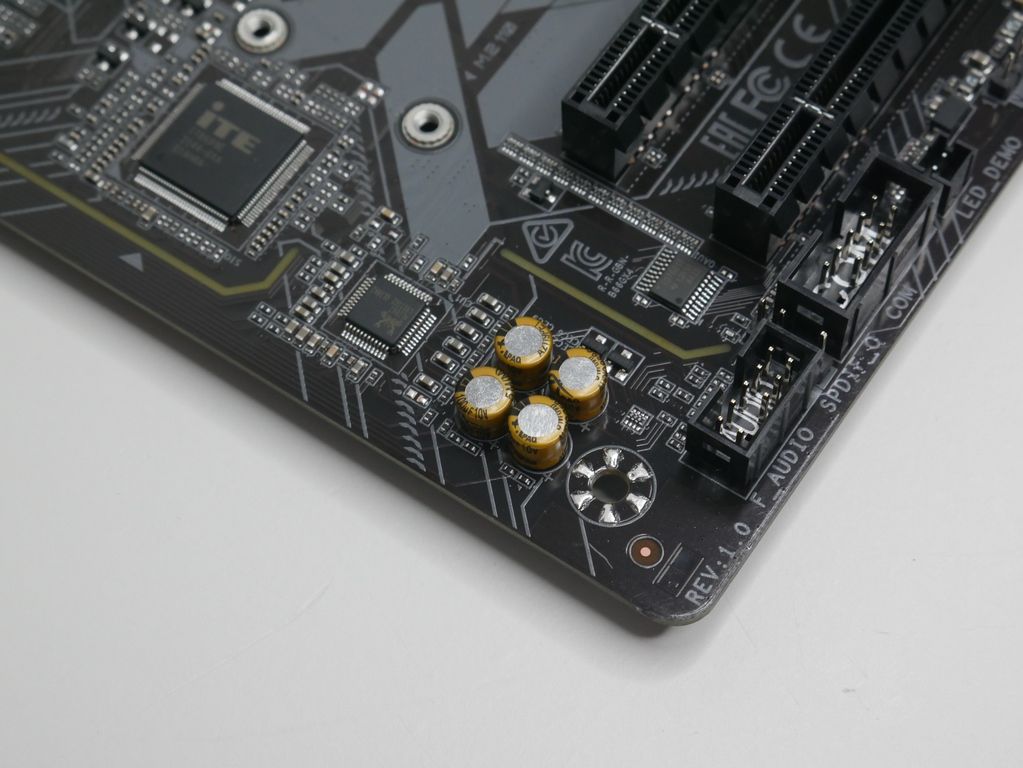

El sonido está confiado a un códec Realtek ALC897, un códec ciertamente ya veterano, con capacidad 7.1 y salida S / PDIF
El chipset B660 de Intel, está bien refrigerado gracias a este disipador de aluminio de color gris. Este chipset es capaz de manejar 6X PCIe 4.0 y 8X PCIe 3.0 para tarjetas de expansión y ranuras M.2, 4 puertos SATA con capacidad para RAID 0,1 y 10, 12 USB 2.0 y 4 carriles conectados a CPU @ 128 Gbps.

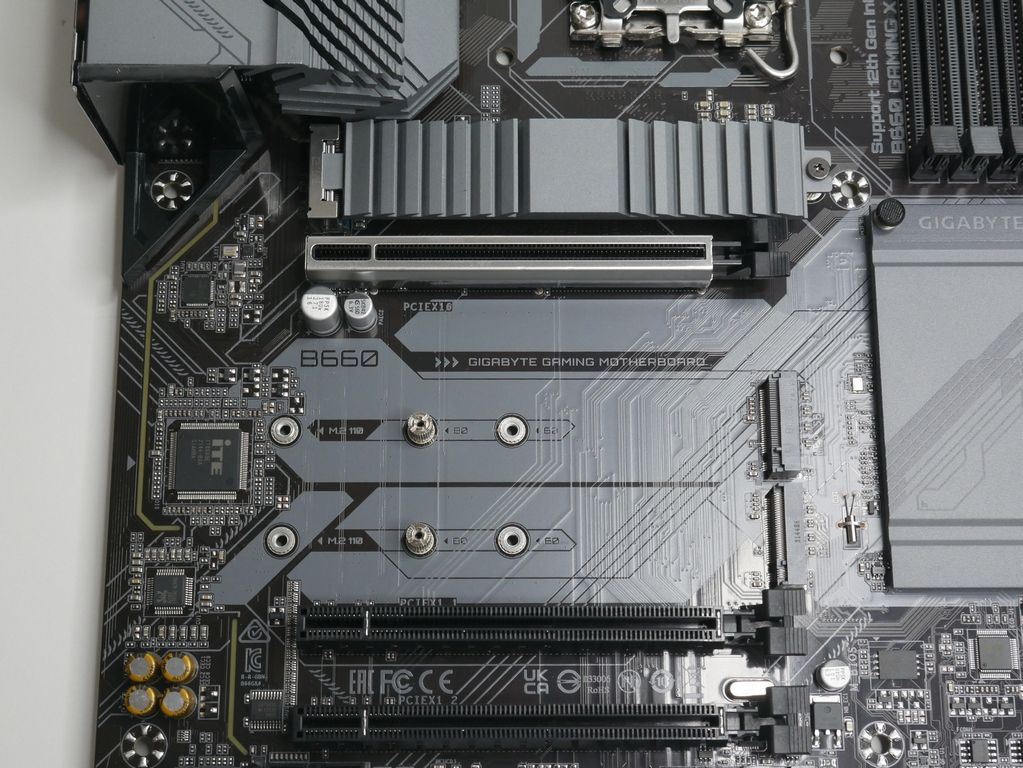

La placa a pesar de ser de gama media, cuenta con suficientes ranuras PCIe en nuestra opinión, con 3 en total en formato x16, con esta configuración:

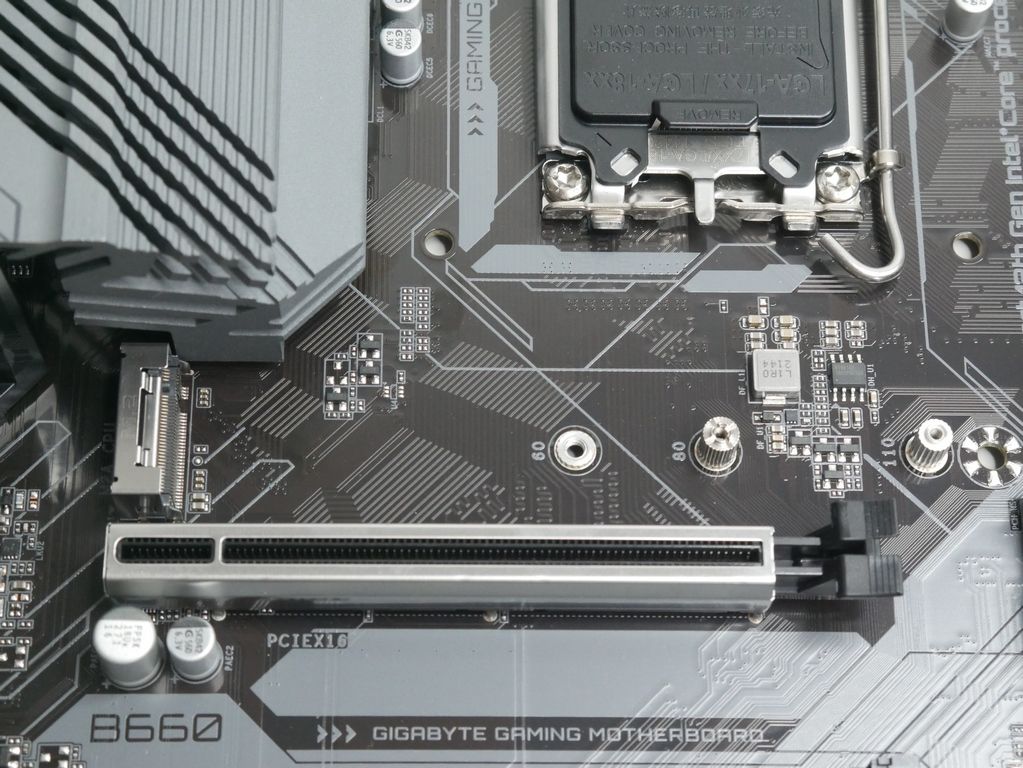

- PCIEX16: la ranura principal y más próxima a la CPU, con característica PCIe 5.0 y con un bus en exclusiva, con velocidad PCIe 4.0.
- PCIEX1_1: la ranura a continuación de la principal, con configuración PCIe 3.0 y estando conectada al chipset.
- PCIEX1_2: La más alegada de la CPU, con una configuración PCIe 3.0, también conectada al chipset.

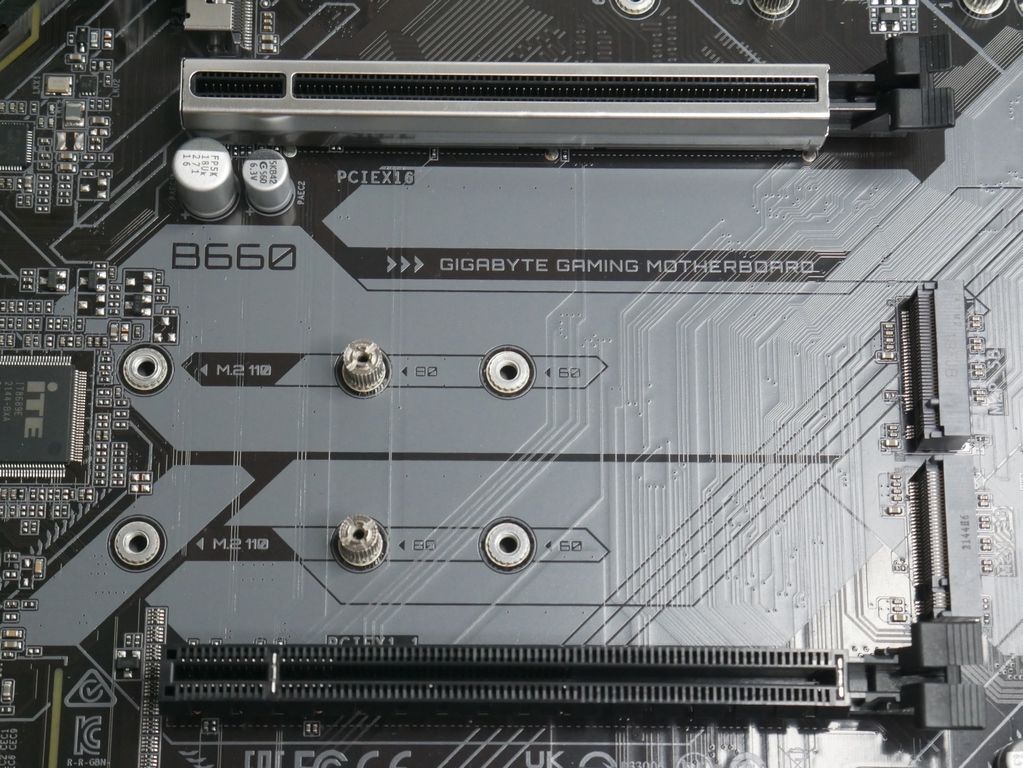

Continuando con las capacidades de almacenamiento, encontramos 3 ranuras M.2, pero sólo la principal y más próxima a la CPU cuenta con un disipador de aluminio propiamente dicho. Estas ranuras NVMe admiten configuraciones RAID 0 y 1.
La configuración es la siguiente:
- M2A_CPU: la más próxima a la CPU y siendo la ranura principal, conectada a ésta mediante 4 raíles PCIe 4.0, admitiendo unidades NVMe en formato 2280 y 22110.
- M2P_SB: la ranura a continuación, conectada al chipset con 4 raíles PCIe 4.0
- M2M_SB: úlconectada con 4 raíles PCI 3.0 al chipset y con soporte para formatos 22110.

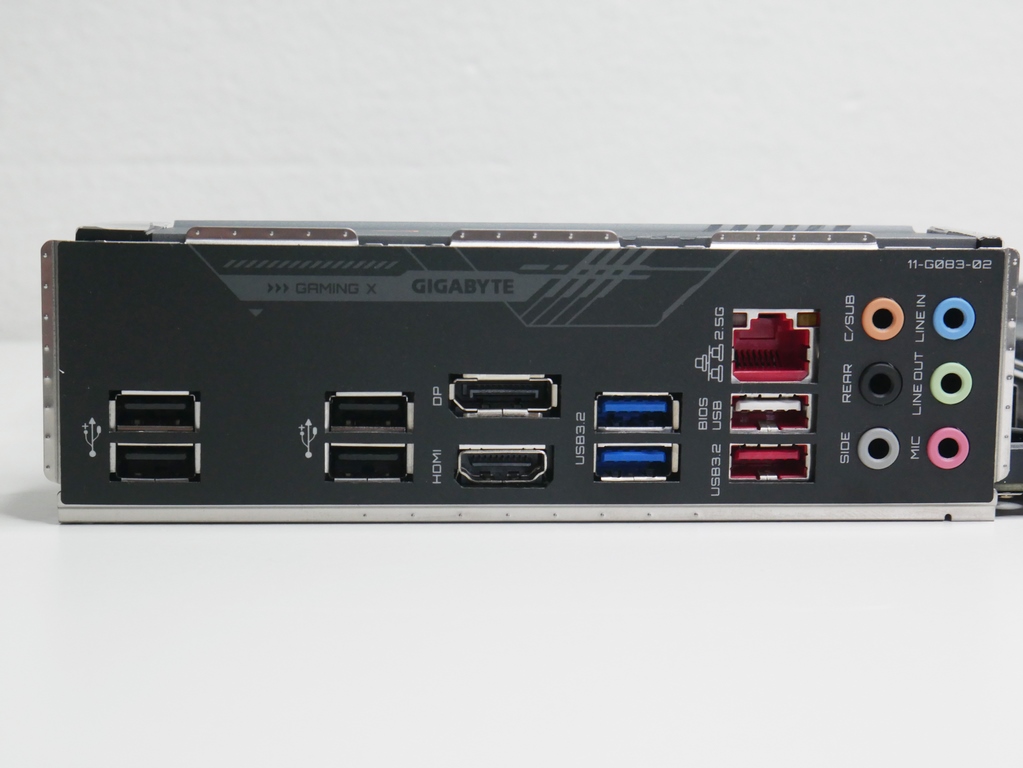

Por último el panel de conexiones – de izquierda a derecha –
- 4 USB 2.0
- DisplayPort 1.4
- HDMI 2.1
- 2x USB 3.2 Gen1 Type-A (Azul)
- 1x Puerto RJ-45 2,5 Gbps
- 2x USB 3.2 Gen2 Type-A (Rojo)
- 6X Jack 3.5″
[nextpage title= «GIGABYTE B660 GAMING X DDR4: BIOS»]

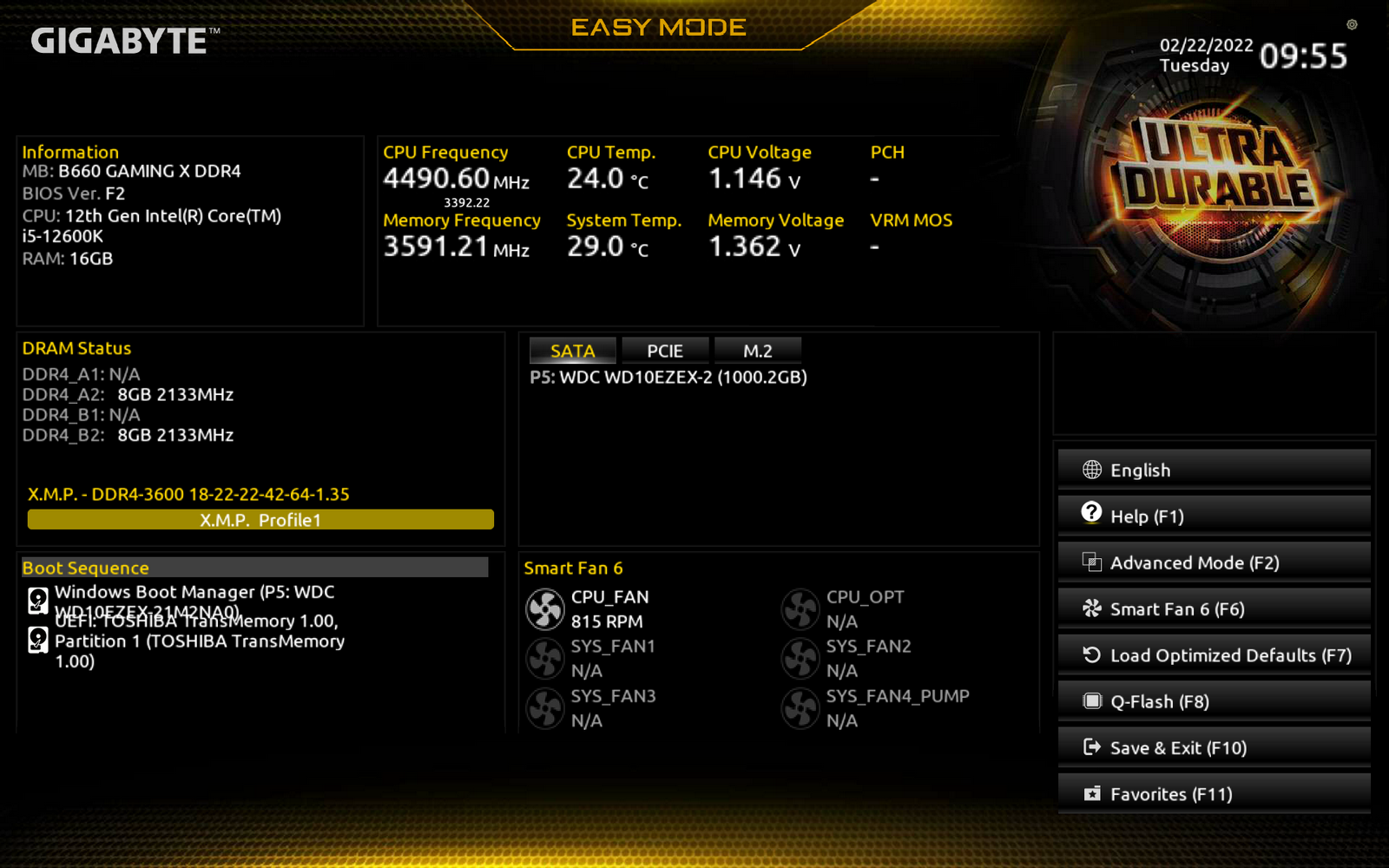

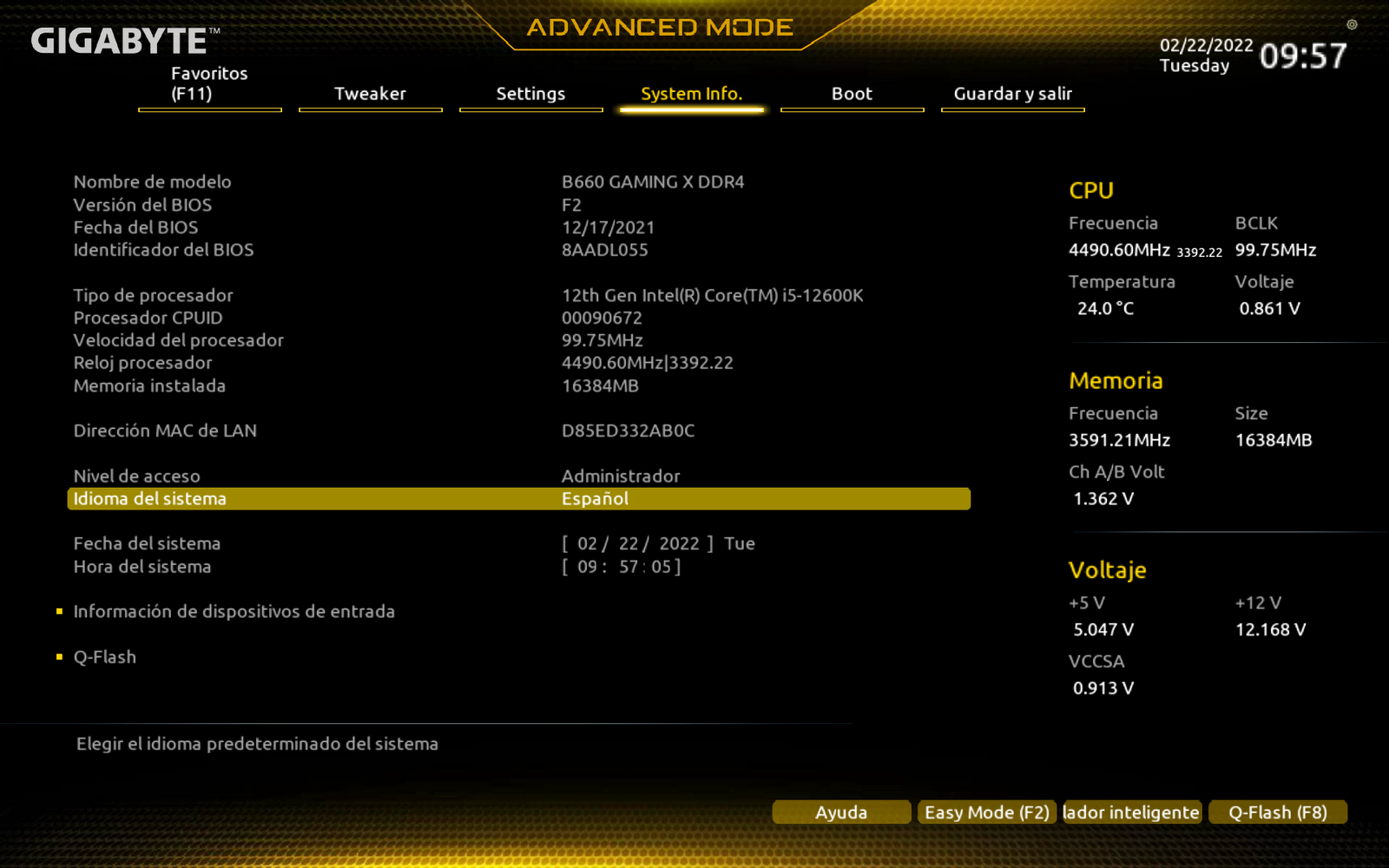

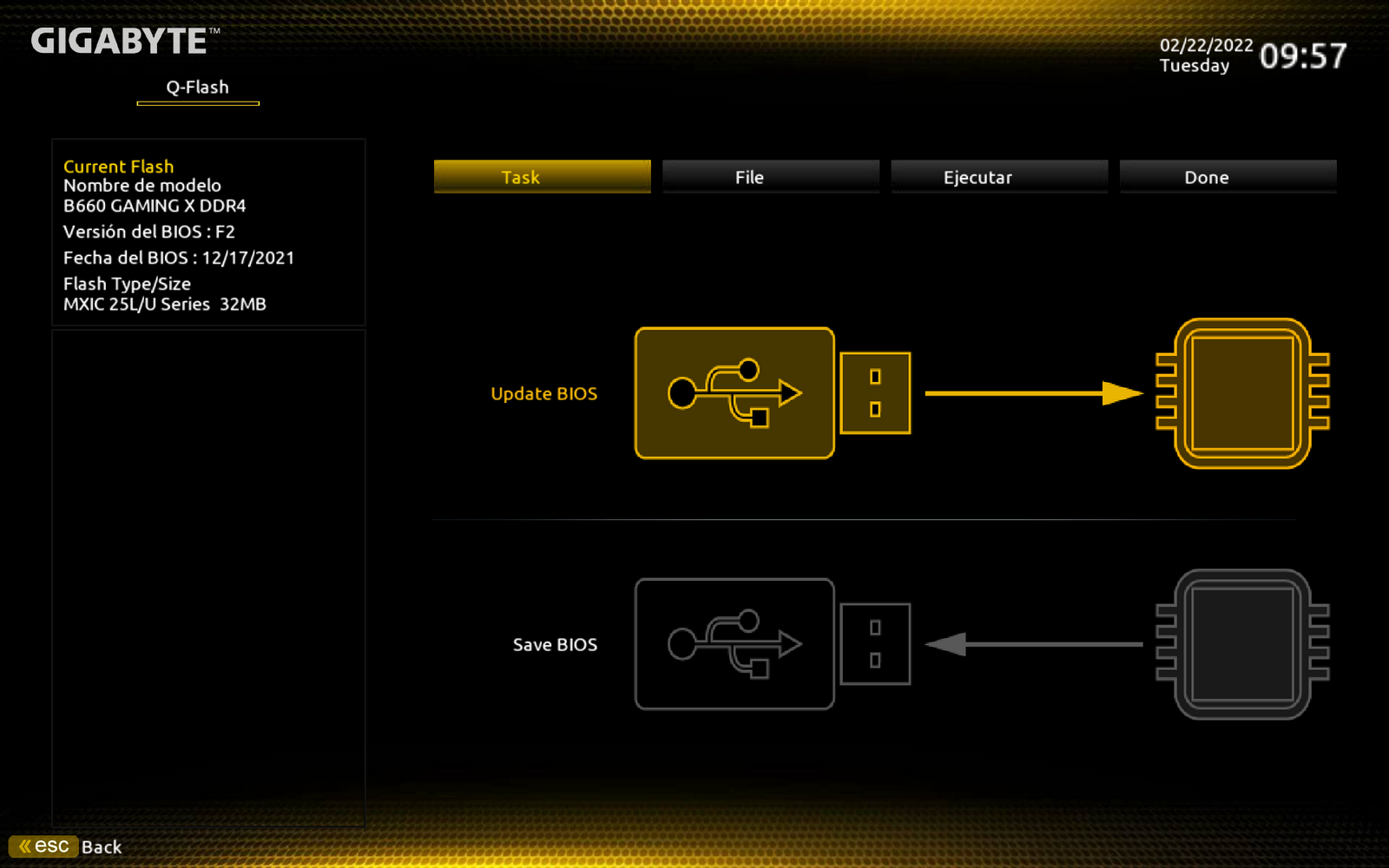

La BIOS es la habitual AMI de 256 Mbit. Cuenta con dos modos de funcionamiento: EASY, con una pantalla principal donde vemos de un vistazo toda la información importante relativa al estado de nuestro sistema:

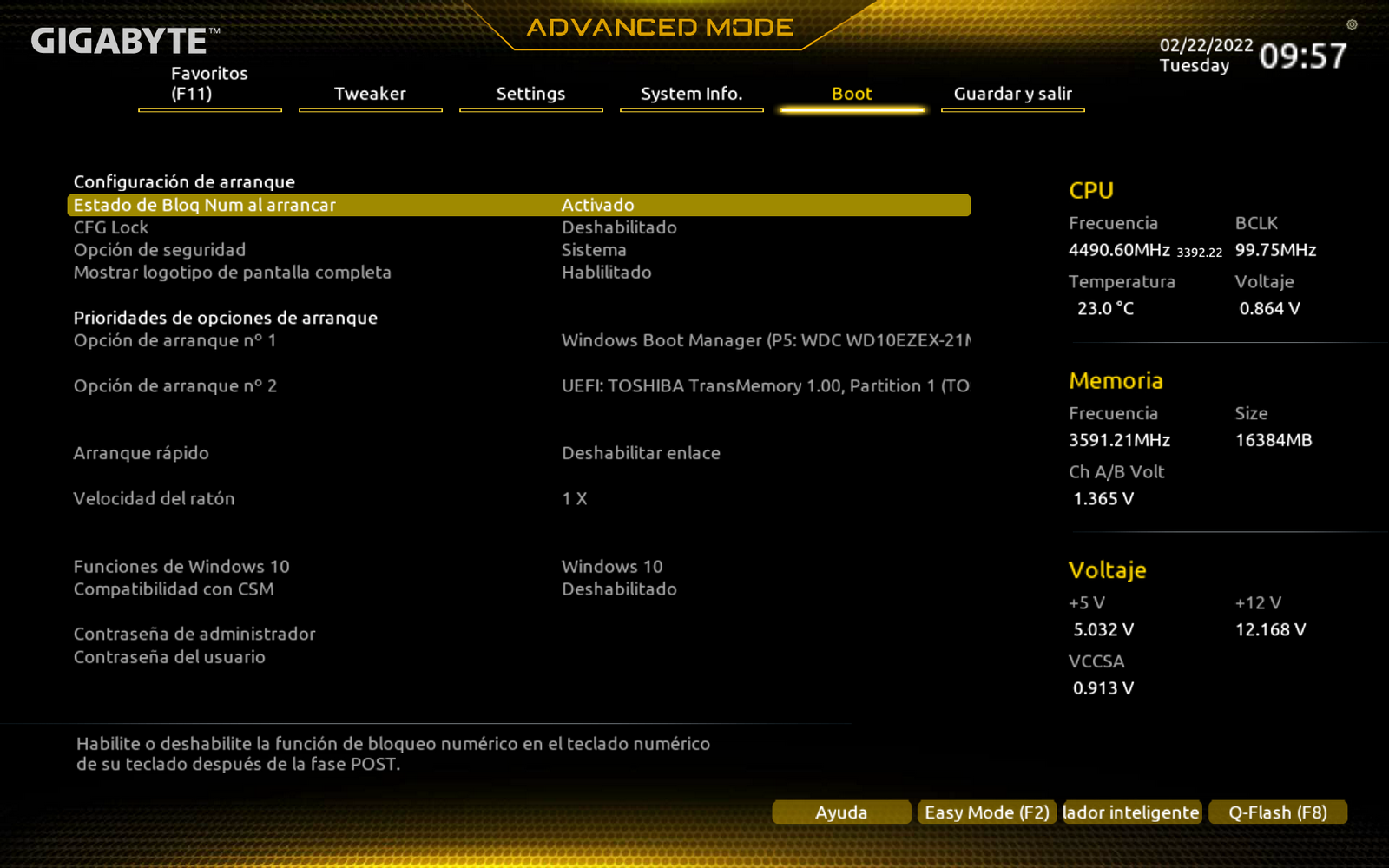

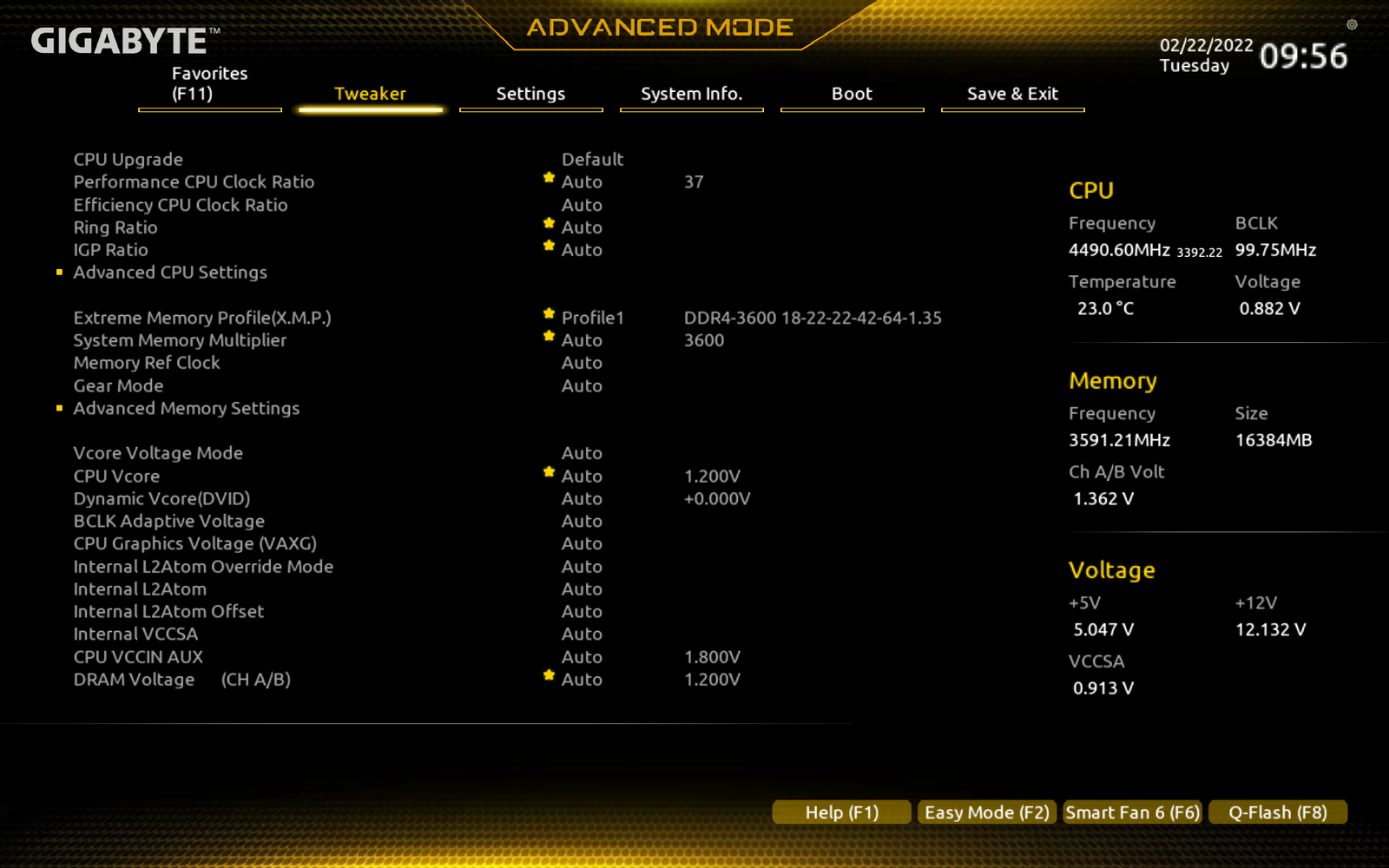

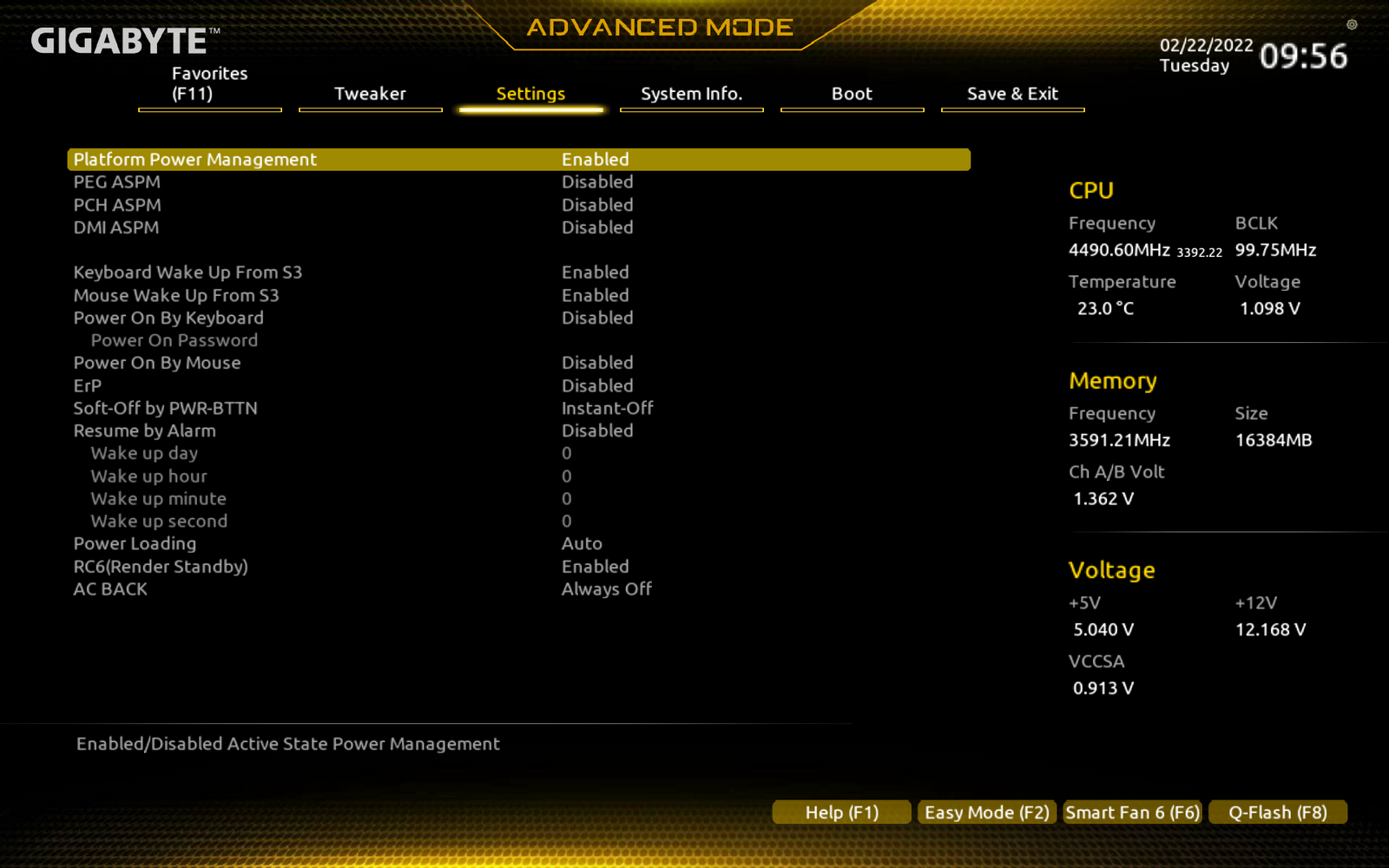

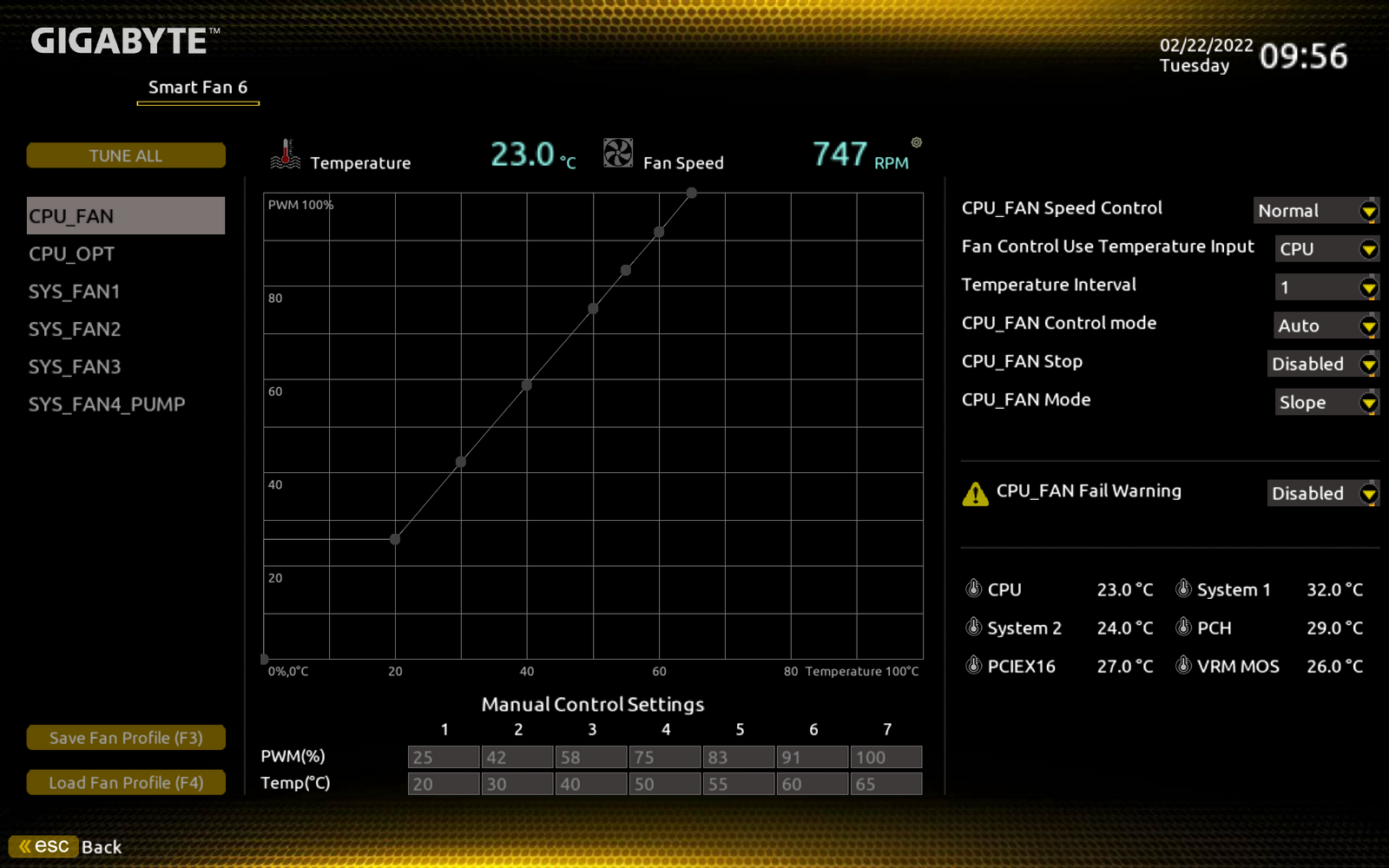

Y un modo ADVANCED orientado para los más expertos con settings abundantes para poder realizar OC de la memoria y varios perfiles de rendimiento del sistema. Por supuesto también podremos crear perfiles de funcionamiento de los ventiladores.
[nextpage title= «GIGABYTE B660 GAMING X DDR4: SOFTWARE»]

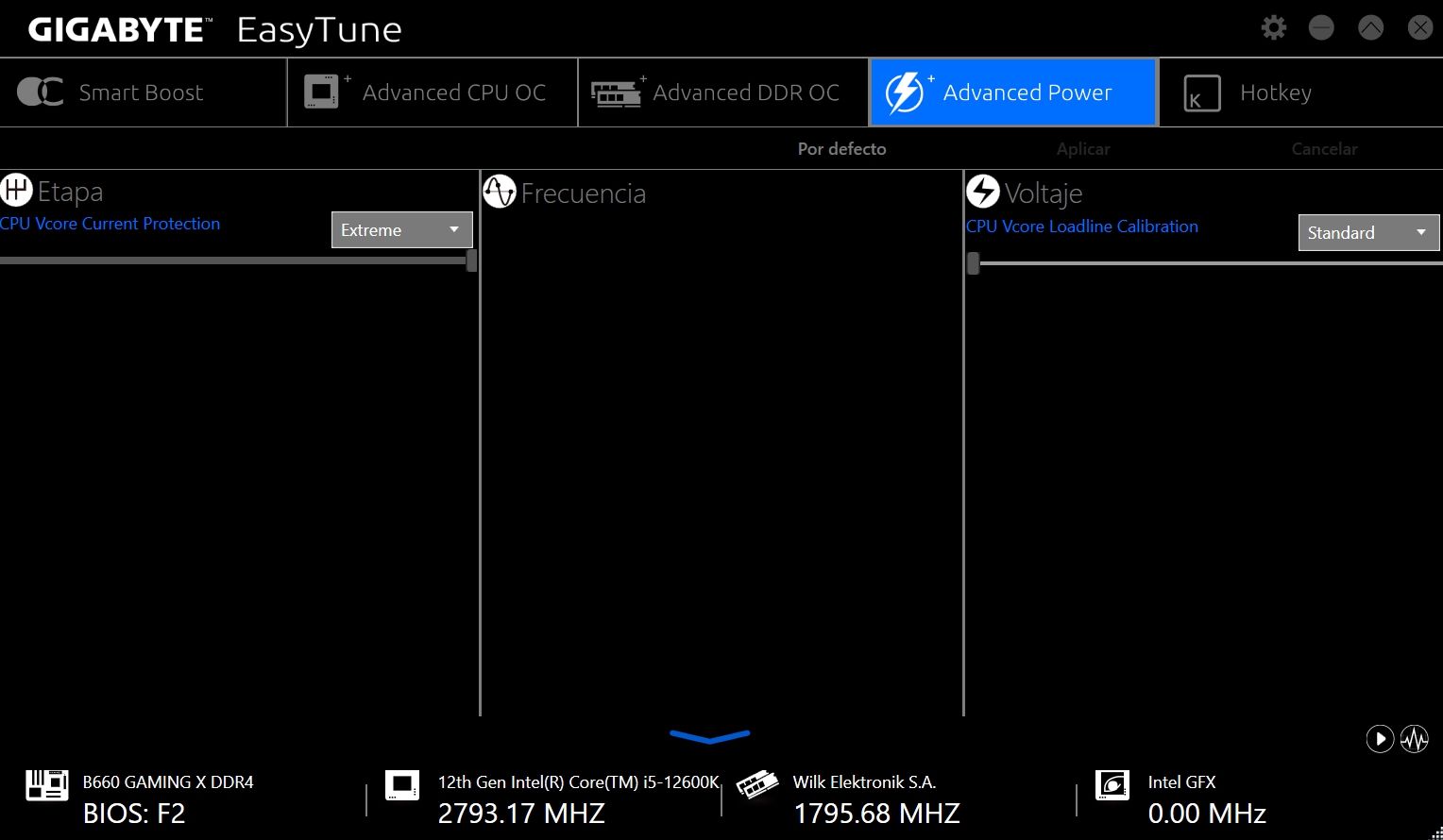

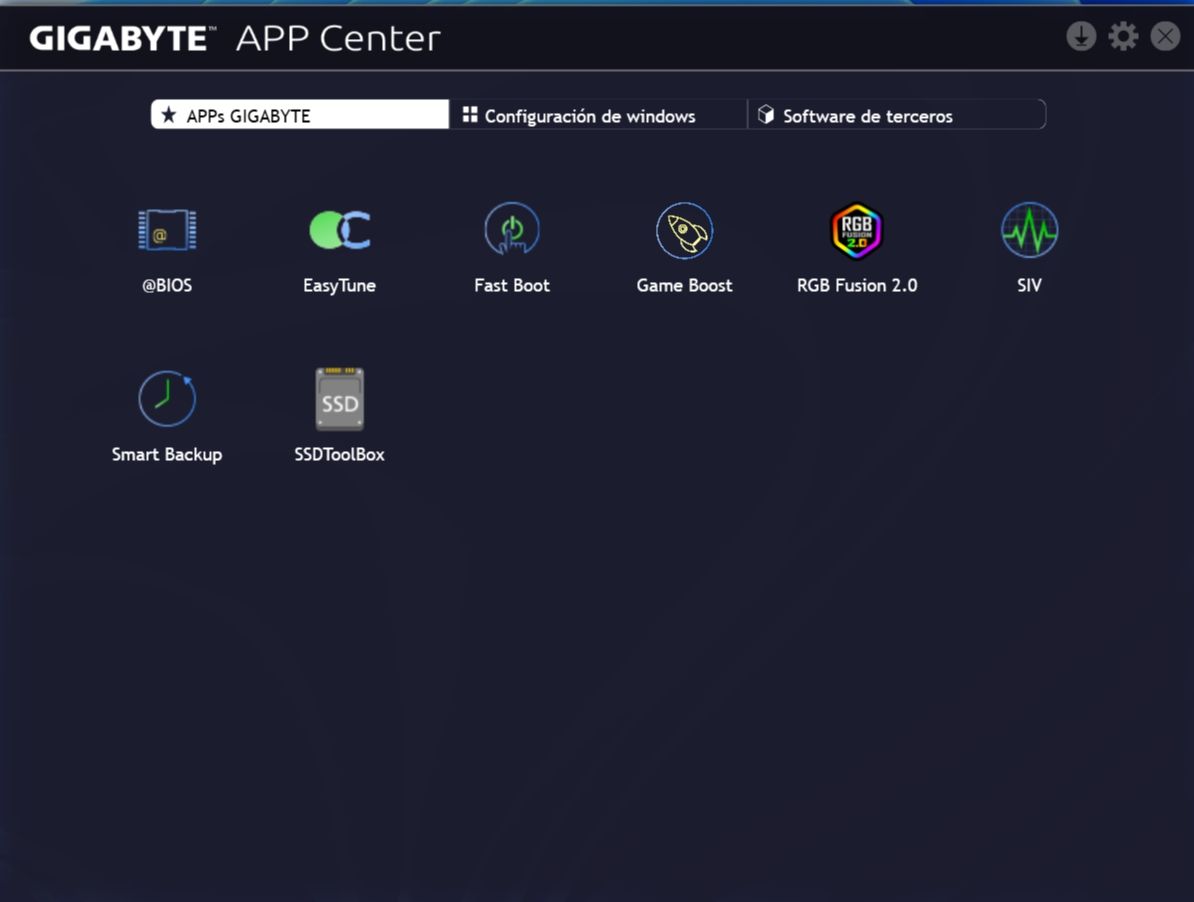

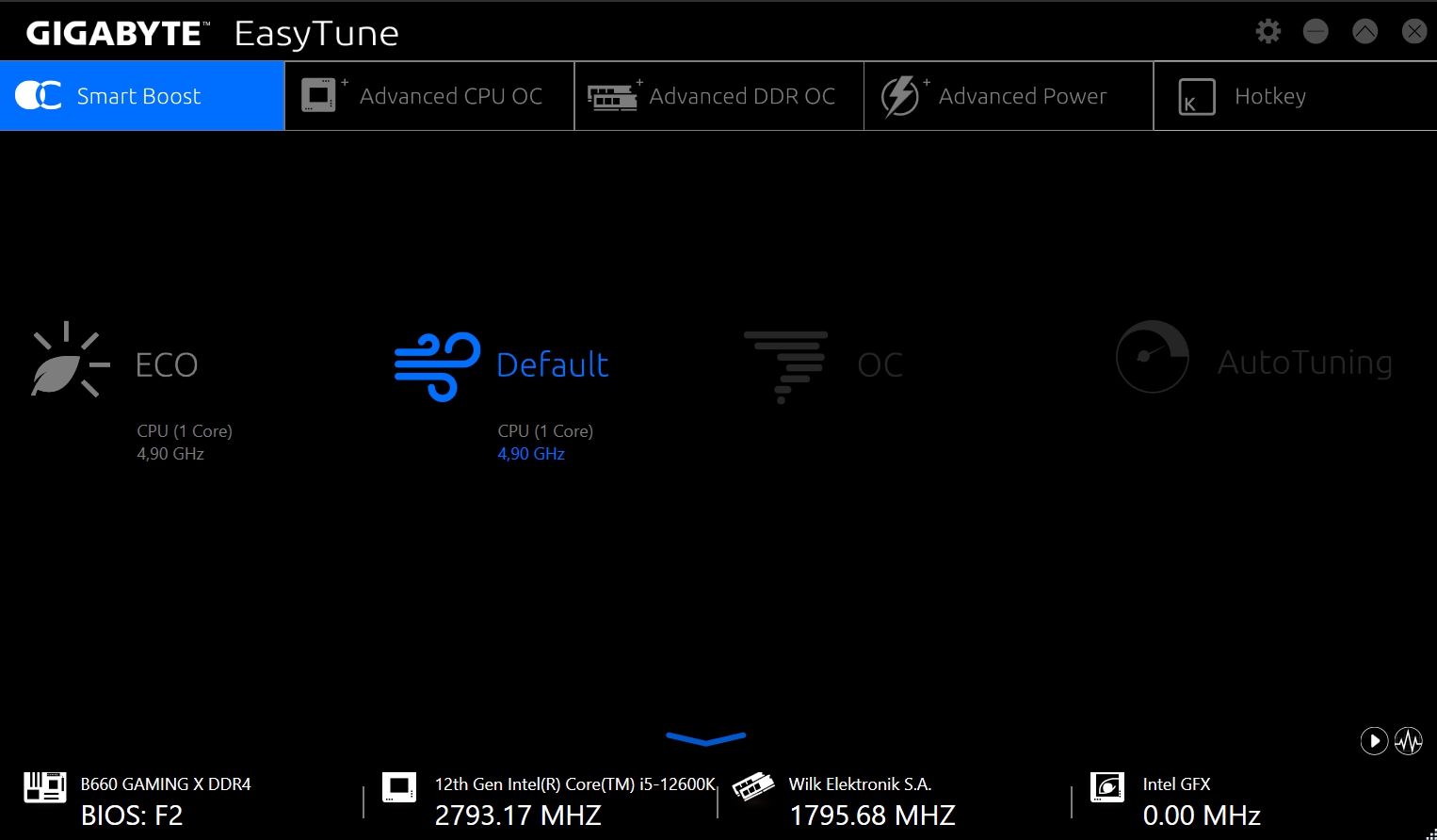

Para gestionar el funcionamiento de la placa tenemos la habitual APP Center, una aplicación muy sencilla que nos permitirá actualizar la BIOS, realizar ajustes en la velocidad de CPU y DRAM:
Elejir perfiles de funcionamiento del equipo:

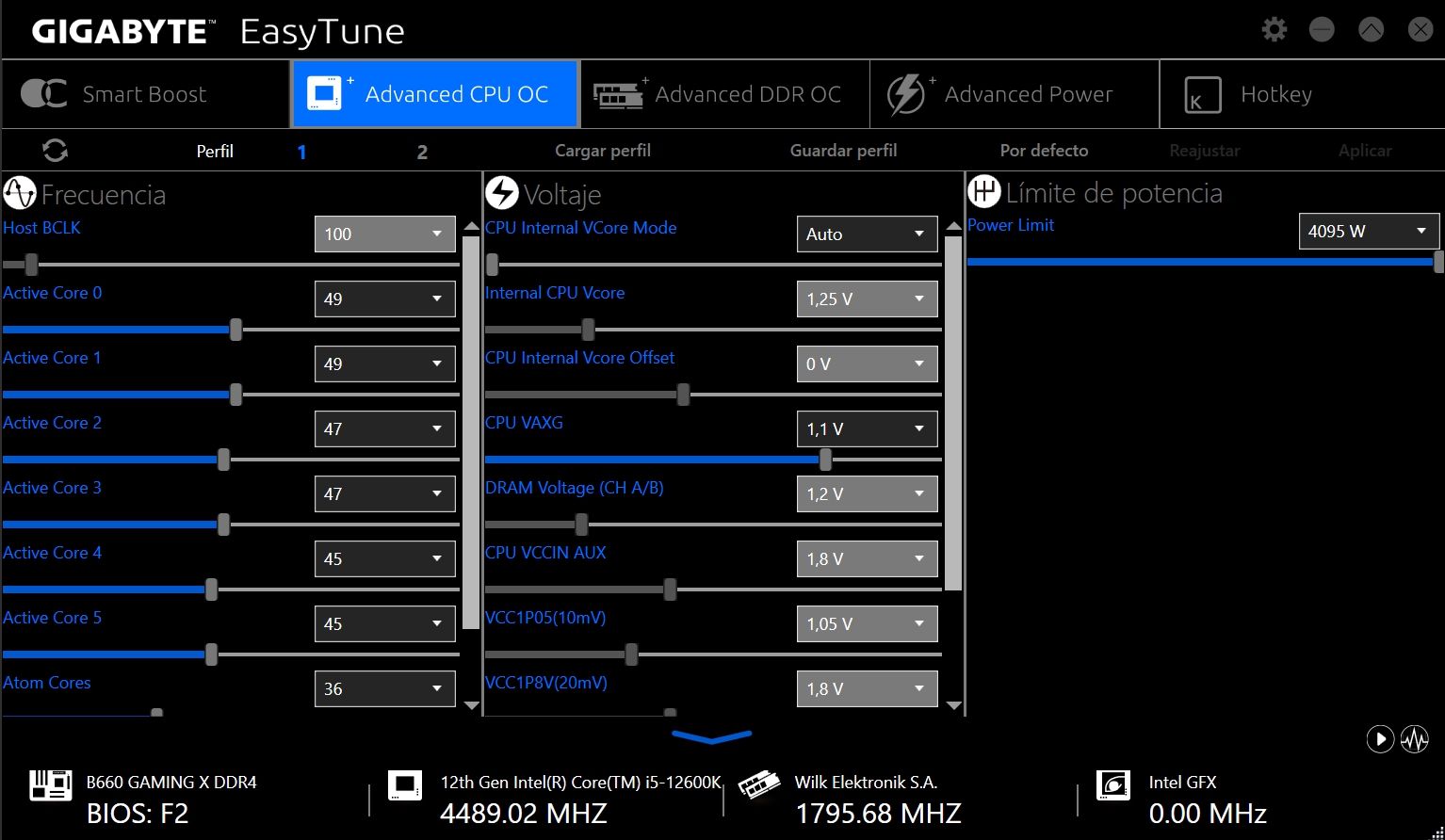

Aunque el chipset B660 no tiene capacidades de OC, si es posible aumentar el multiplicador BLCK y subir así la frecuencia de la CPU:

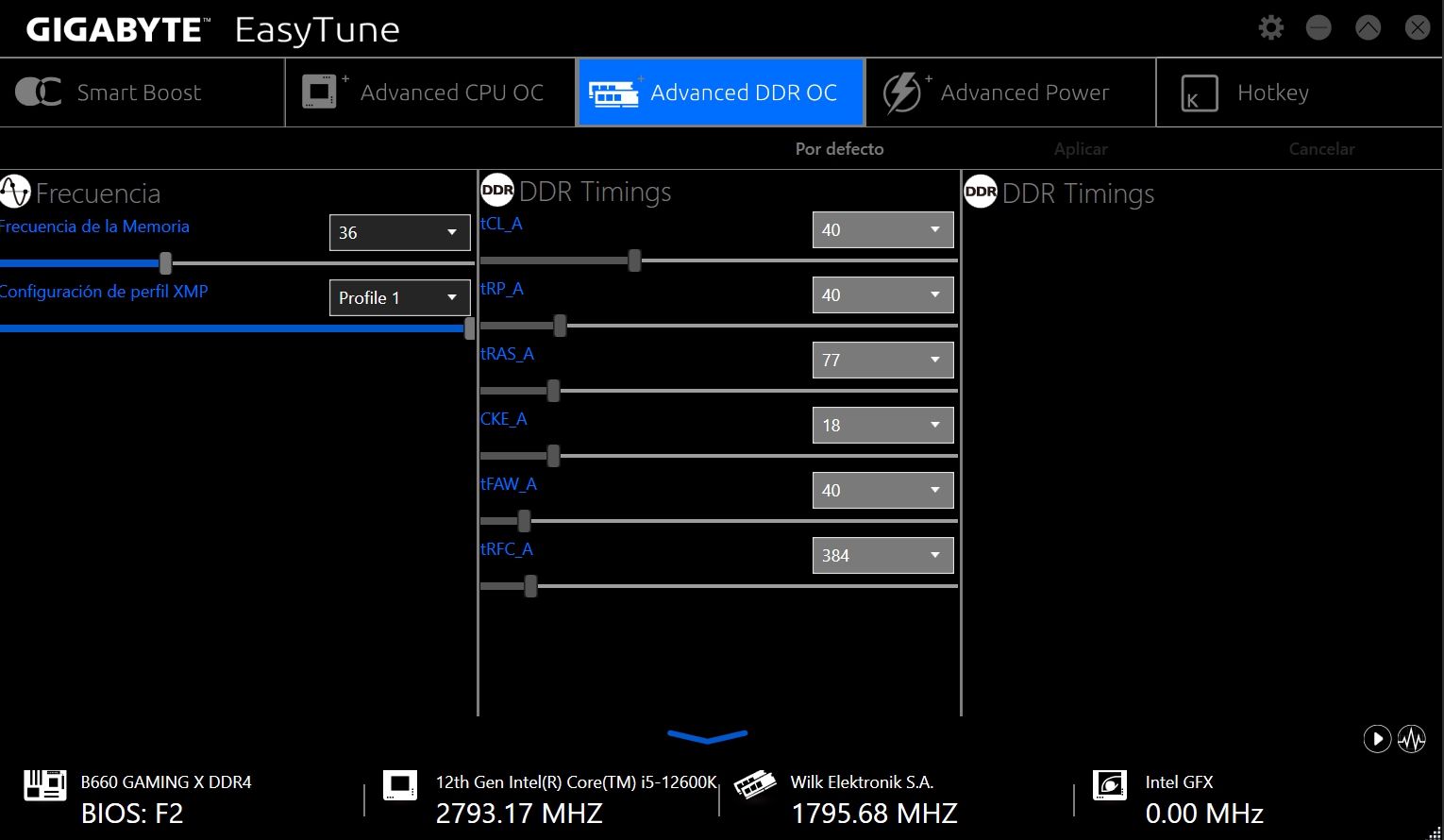

Pudiendo también realizar ajustes en la frecuencia de la memoria RAM:

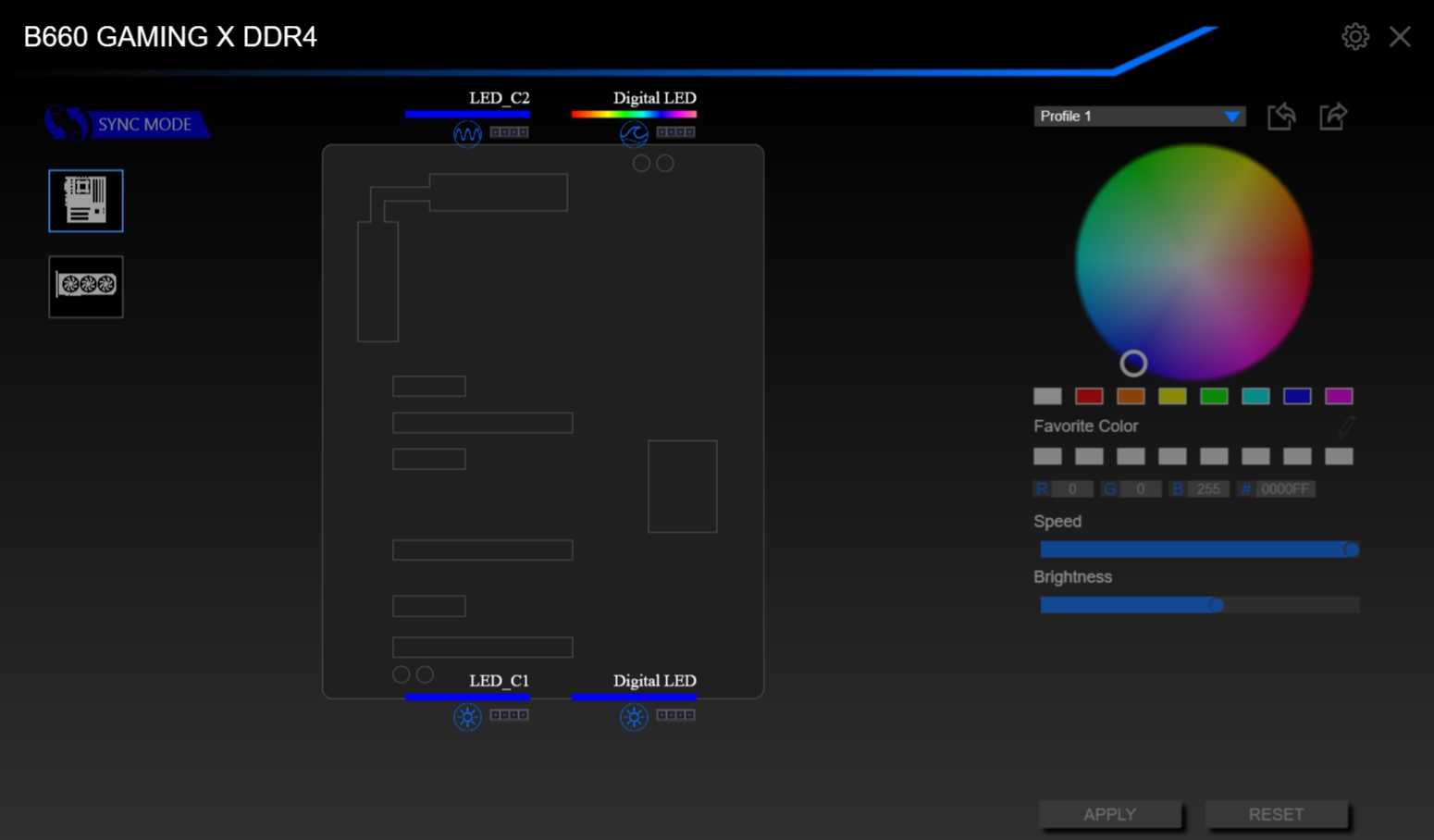

Y gestionar la iluminación de todos los componentes conectados al doble conector ARGB y RGB:
[nextpage title= «GIGABYTE B660 GAMING X DDR4: PRUEBAS DE RENDIMIENTO»]

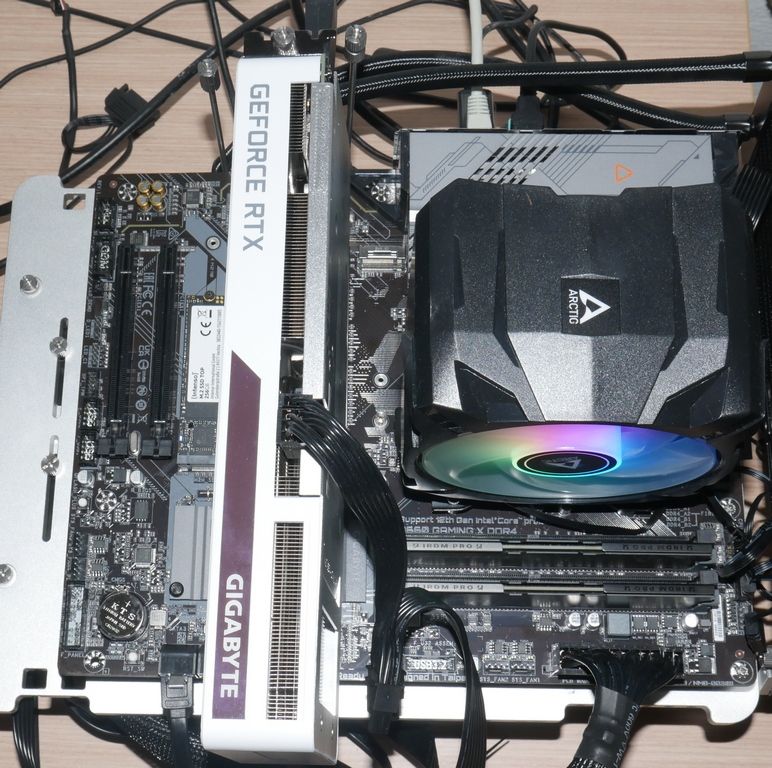

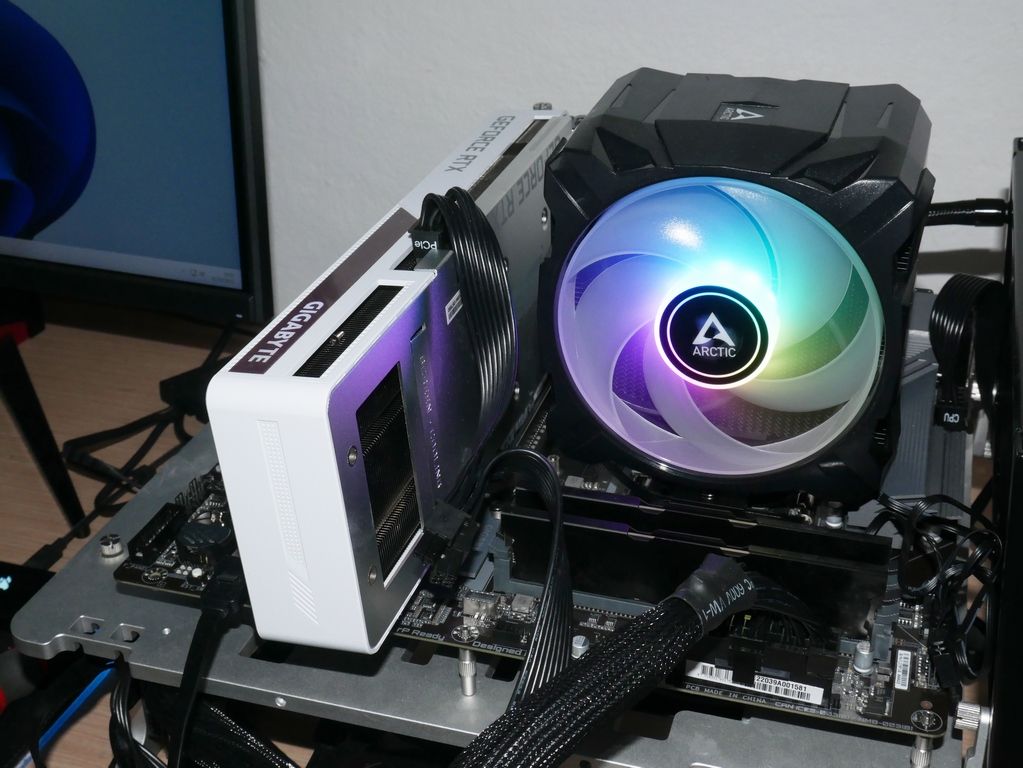

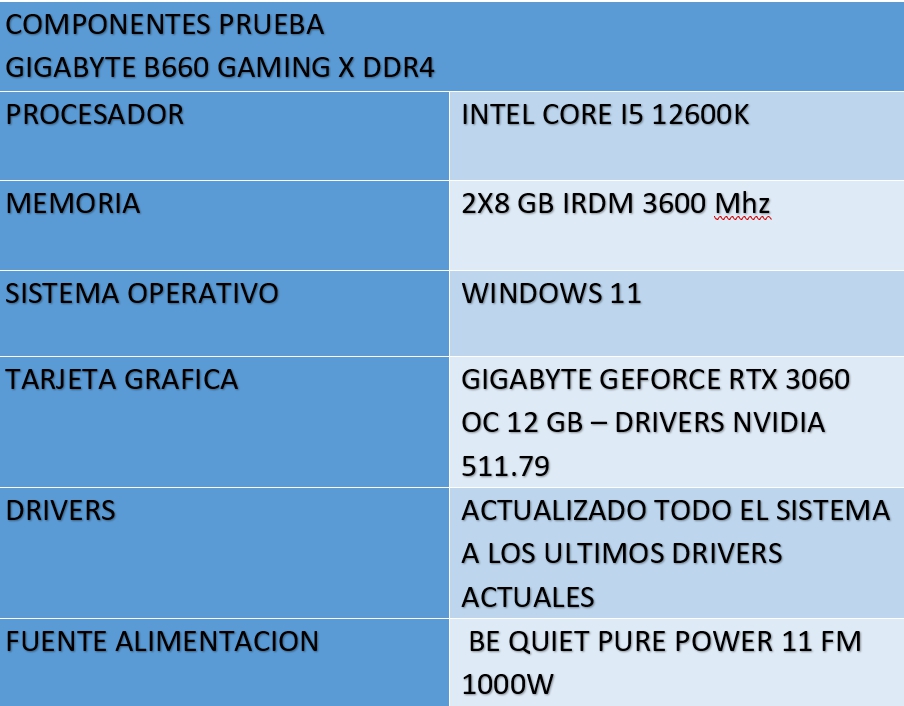

Este ha sido el setup de pruebas:

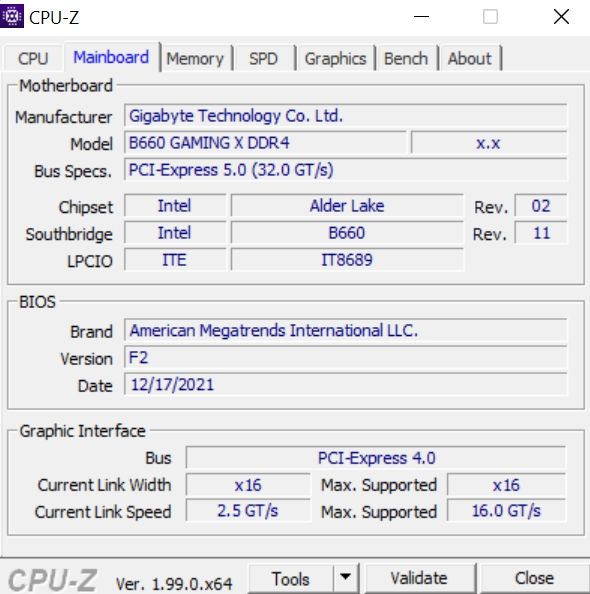

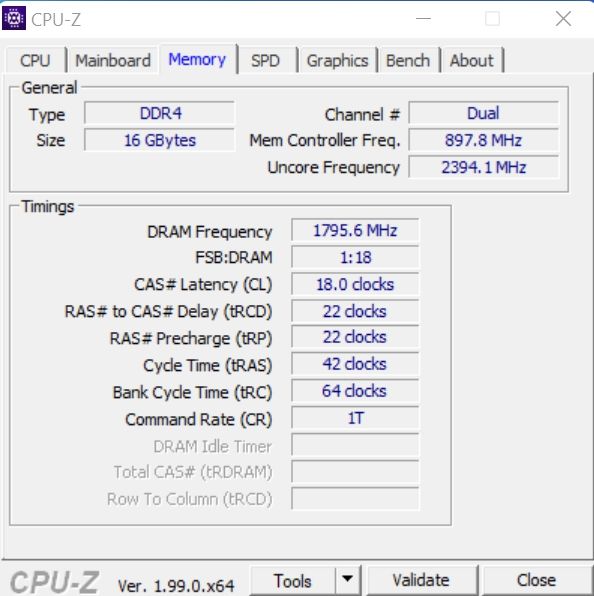

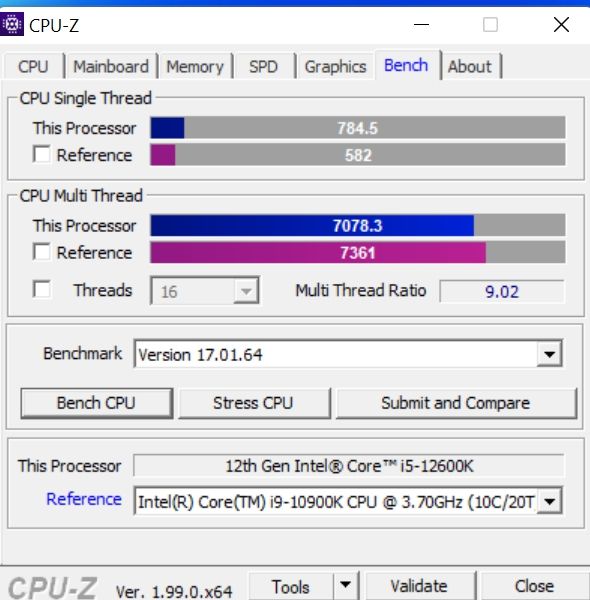

Unas capturas de CPU-Z:
[box type=»info» align=»aligncenter» class=»» width=»»]TESTS SINTETICOS[/box]

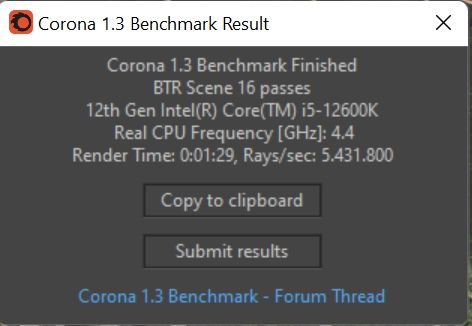

CORONA 1.3
W-PRIME 32: MULTIHILO

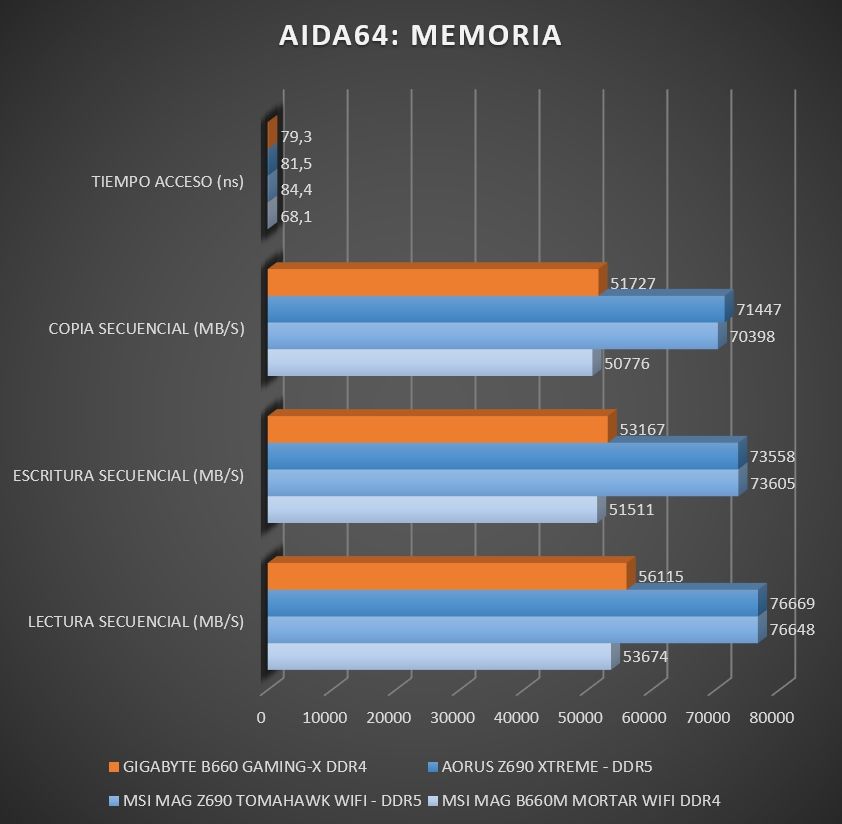

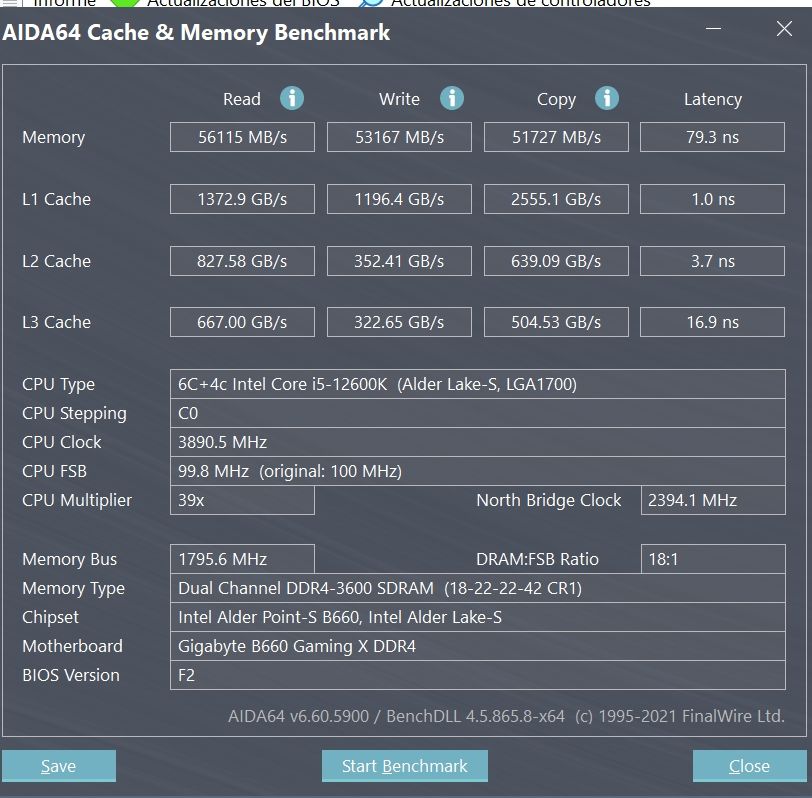

AIDA64: MEMORIA

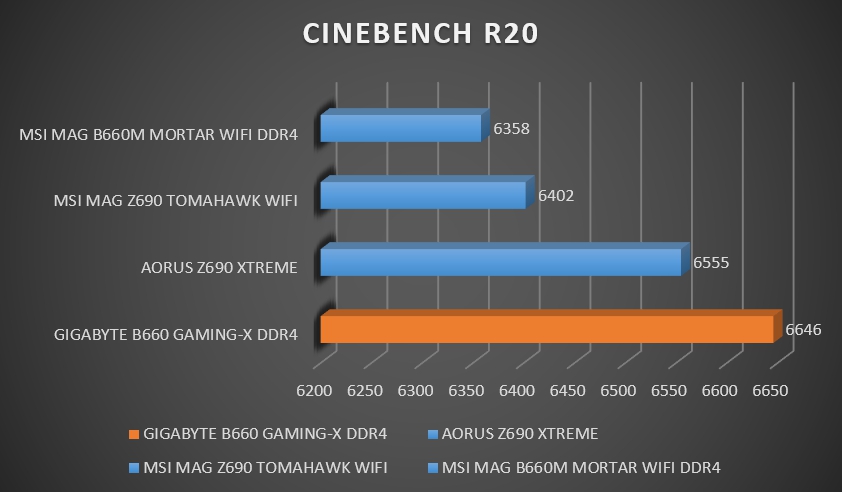

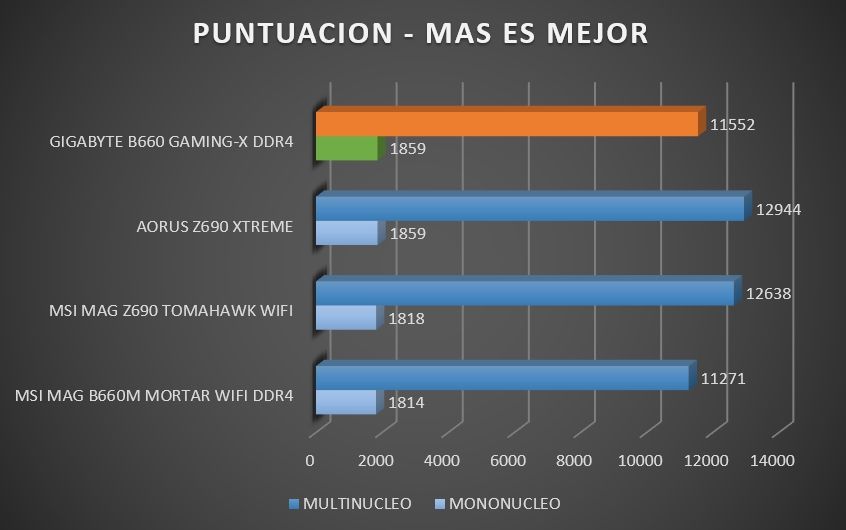

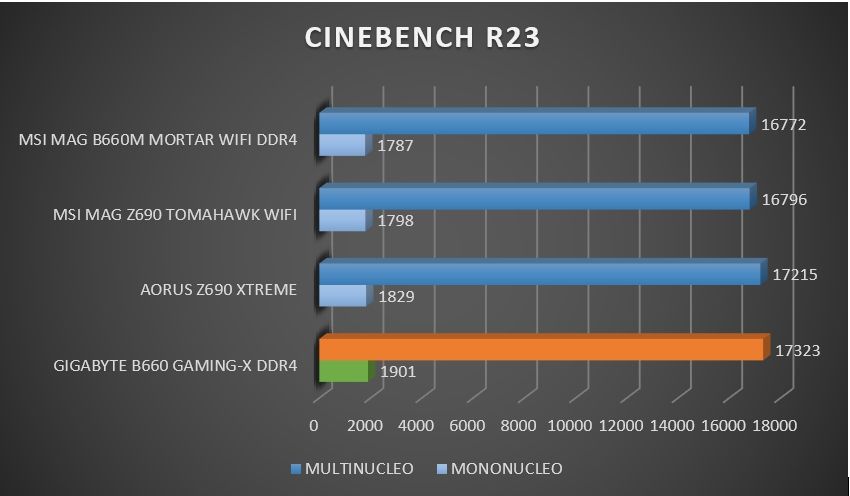

CINEBENCH R20 Y CINEBENCH R23

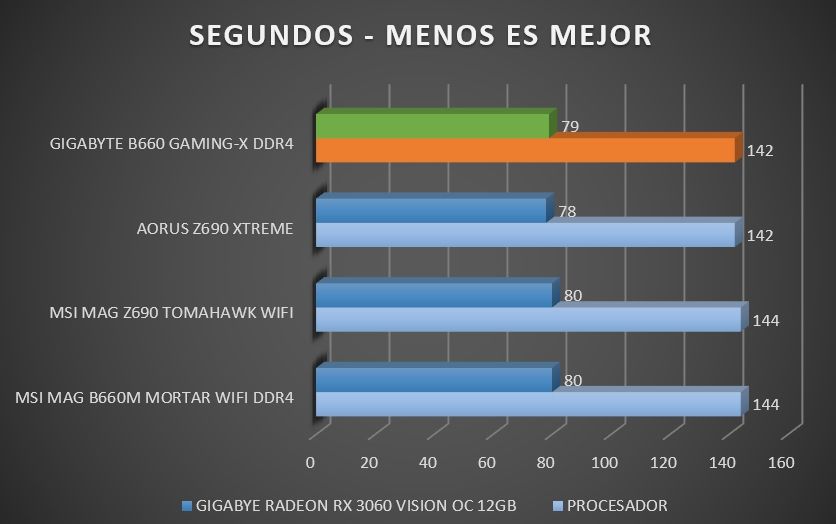

BLENDER: BMW

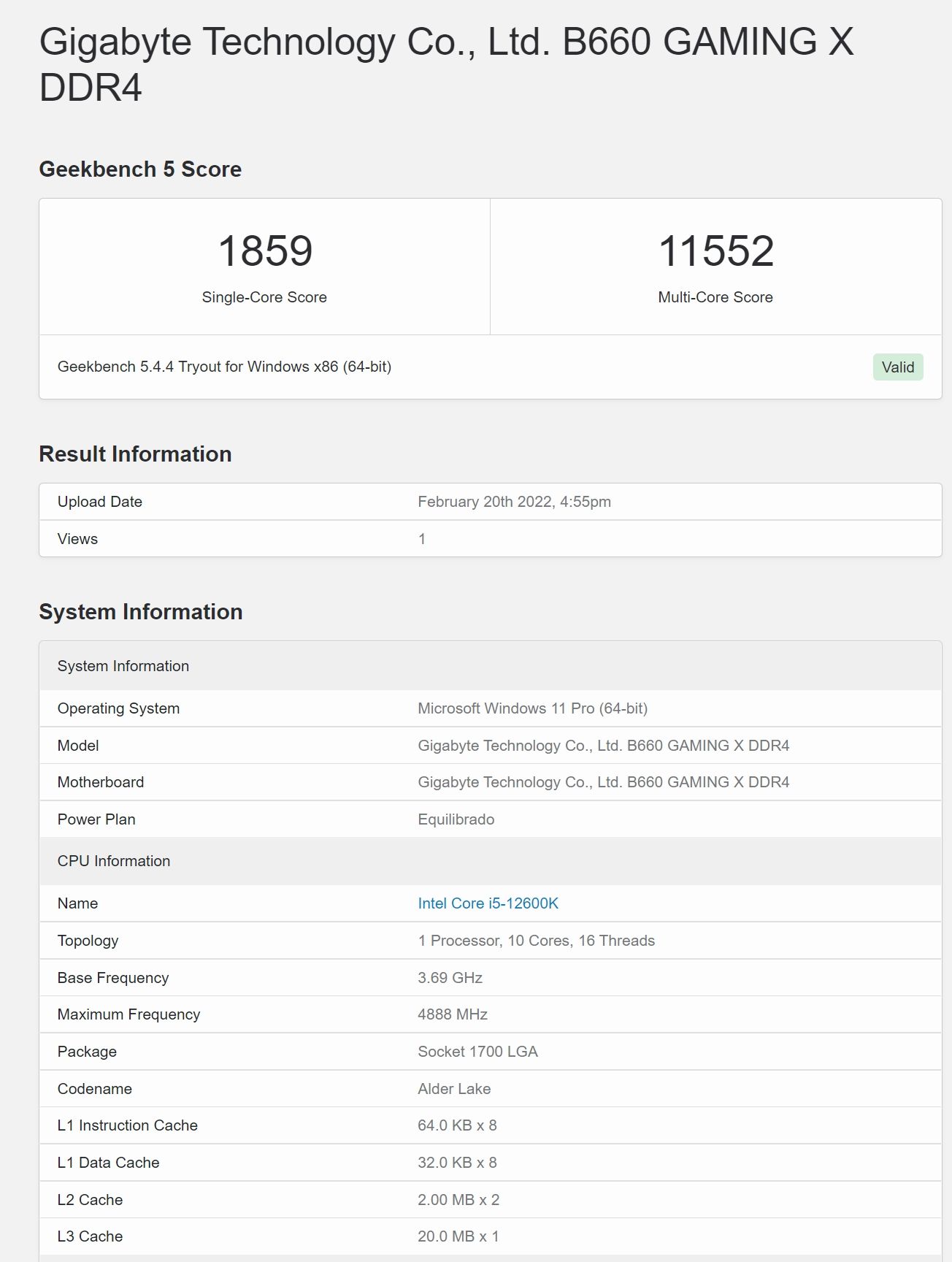

GEEKBENCH 5

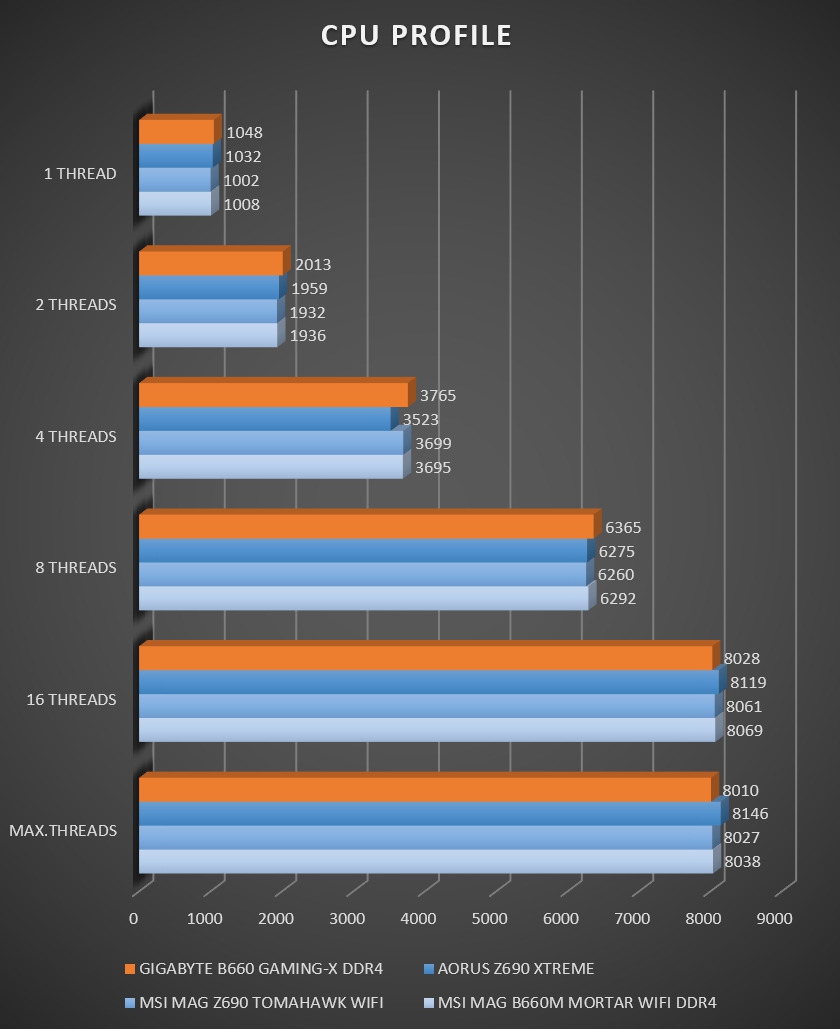

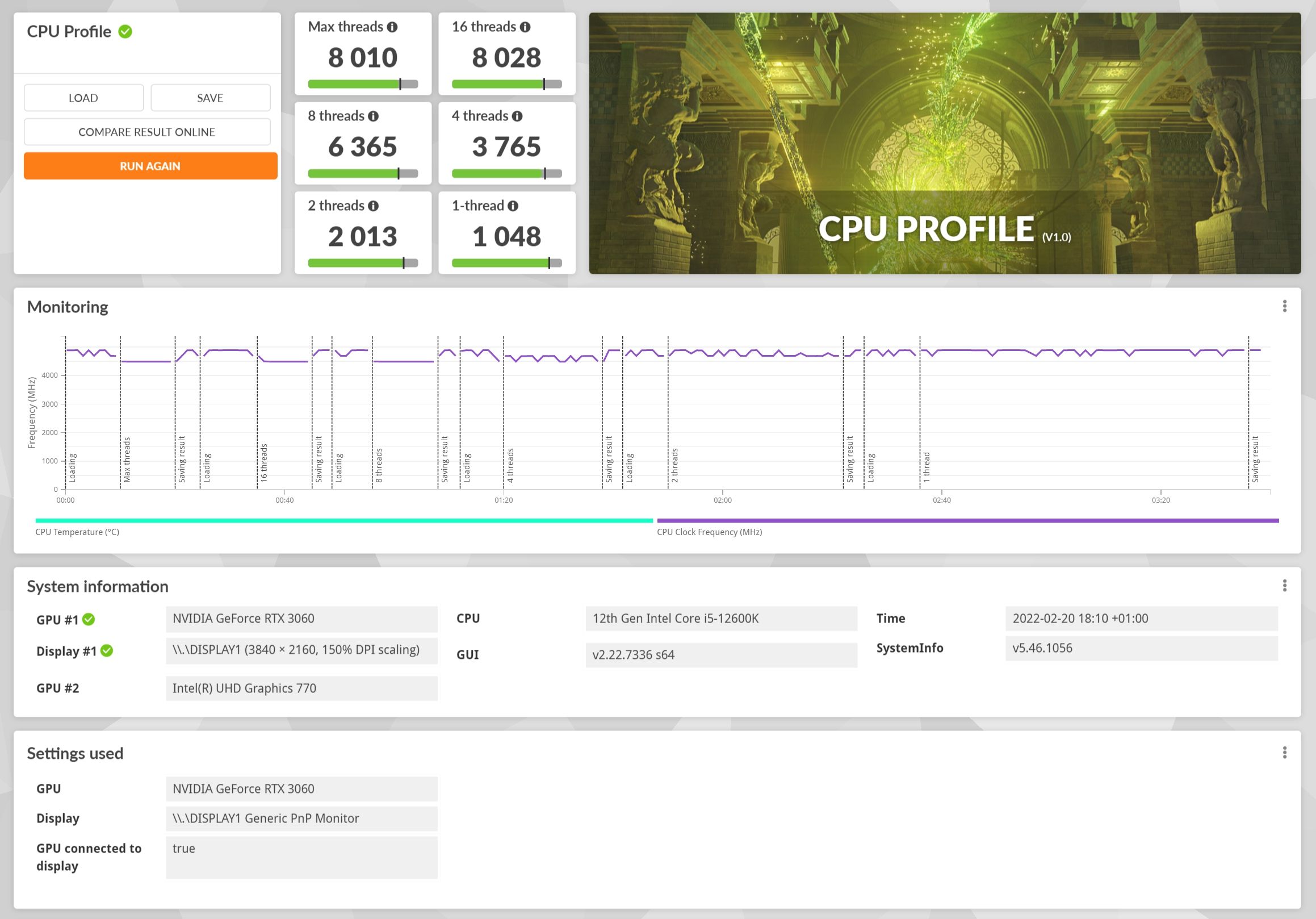

CPU-PROFILE
CPU Profile es el nuevo benchmark ofrecido por 3DMark, que ofrece una valoración subjetiva del rendimiento de la CPU, mostrando el rendimiento obtenido según vayamos empleando los núcleos de la CPU, con 6 pruebas en total y un número diferente de subprocesos. Es un benchmark muy útil para comprender y comparar el rendimiento de una misma CPU al usar desde un sólo núcleo hasta los 8-16 de las CPU más potentes.

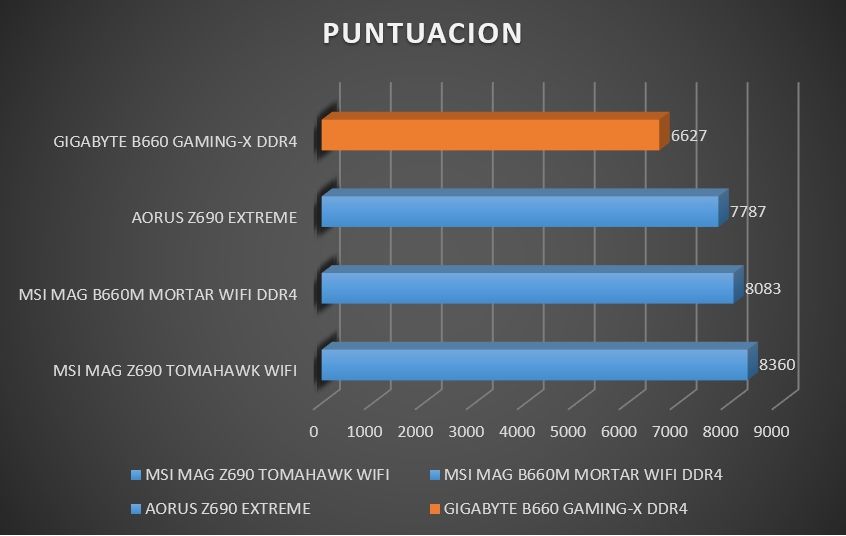

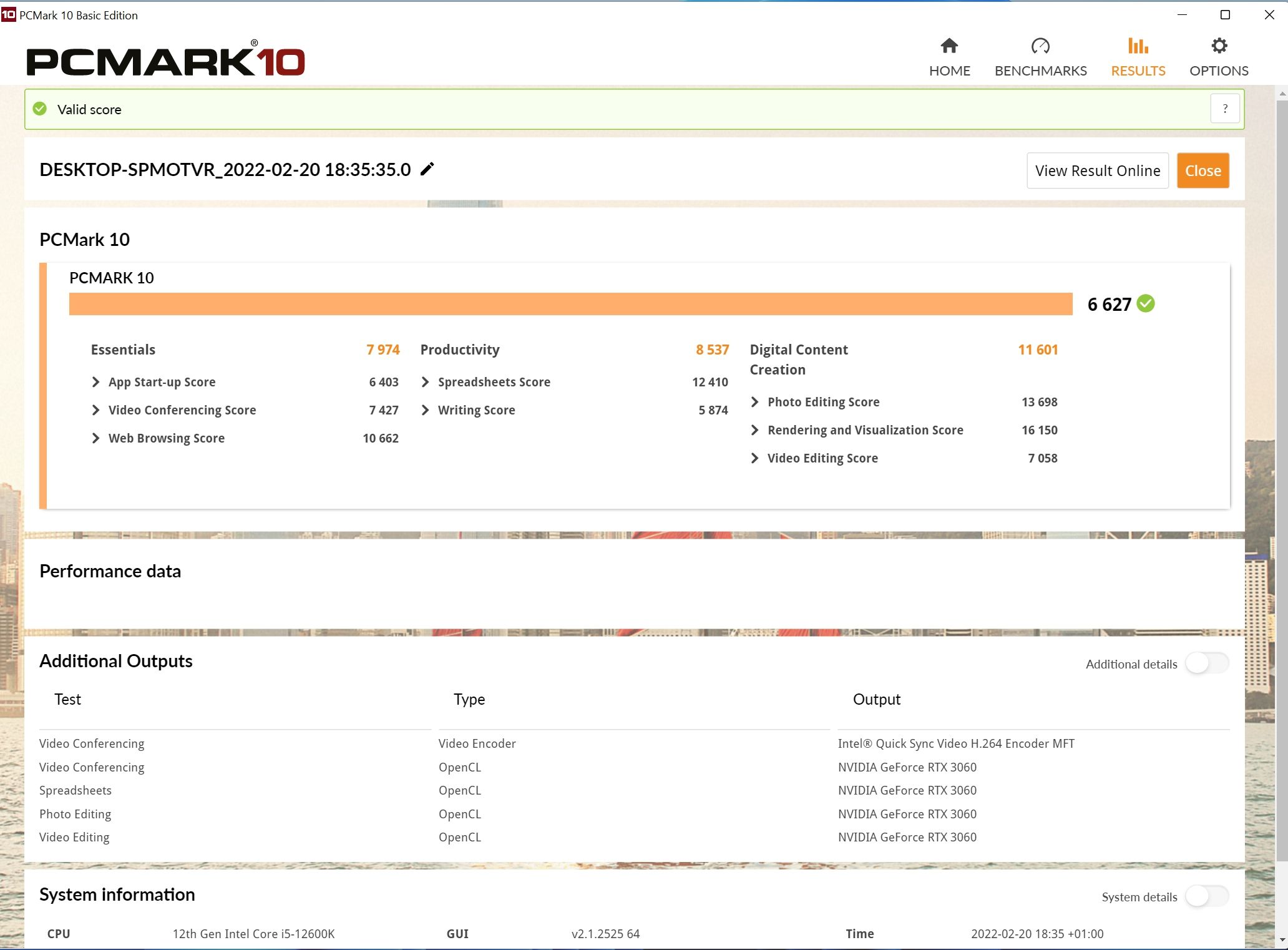

PCMARK 10
Nota: Este test se realizó con la RTX 3060 inferior ligeramente a la 6600 XT

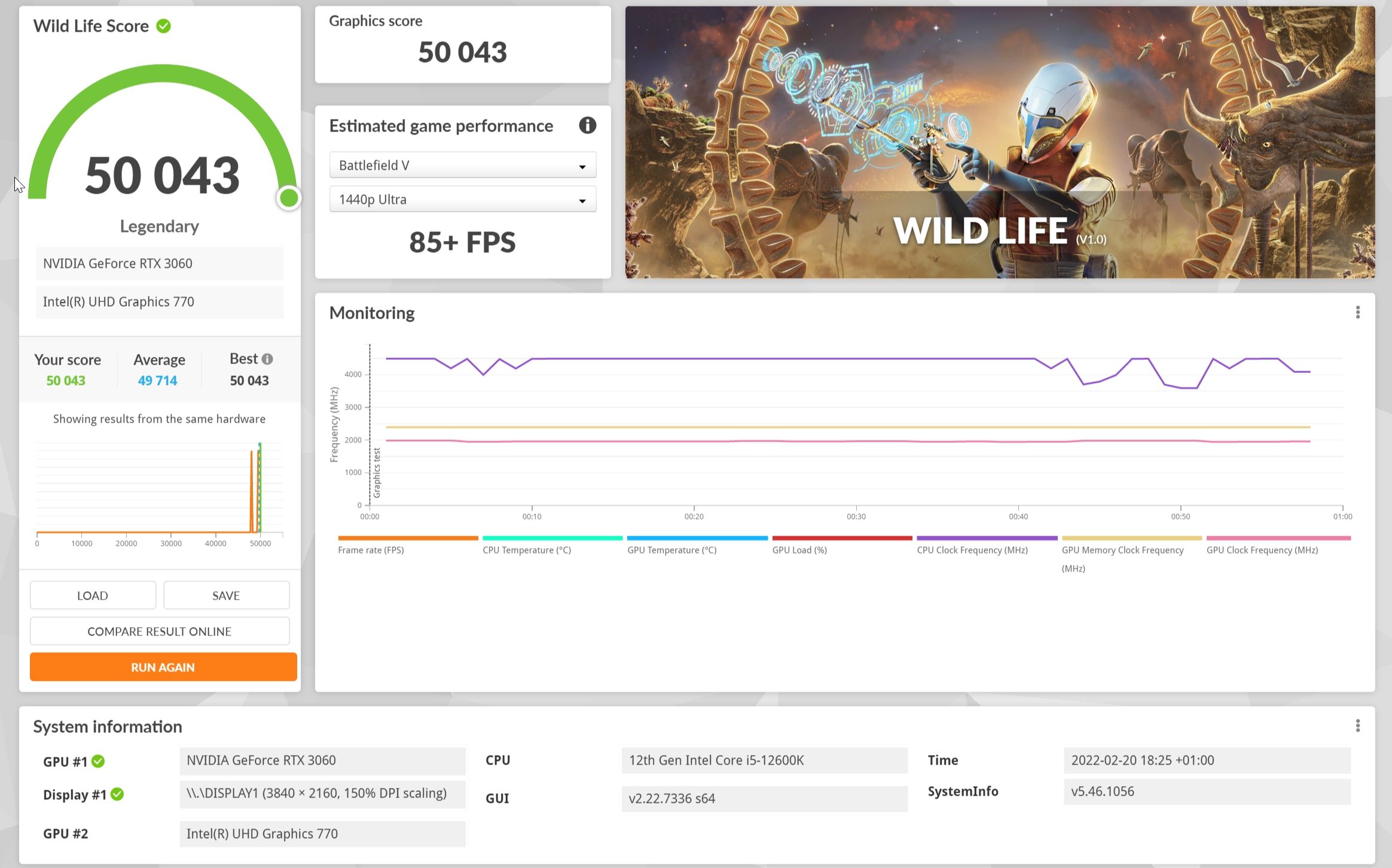

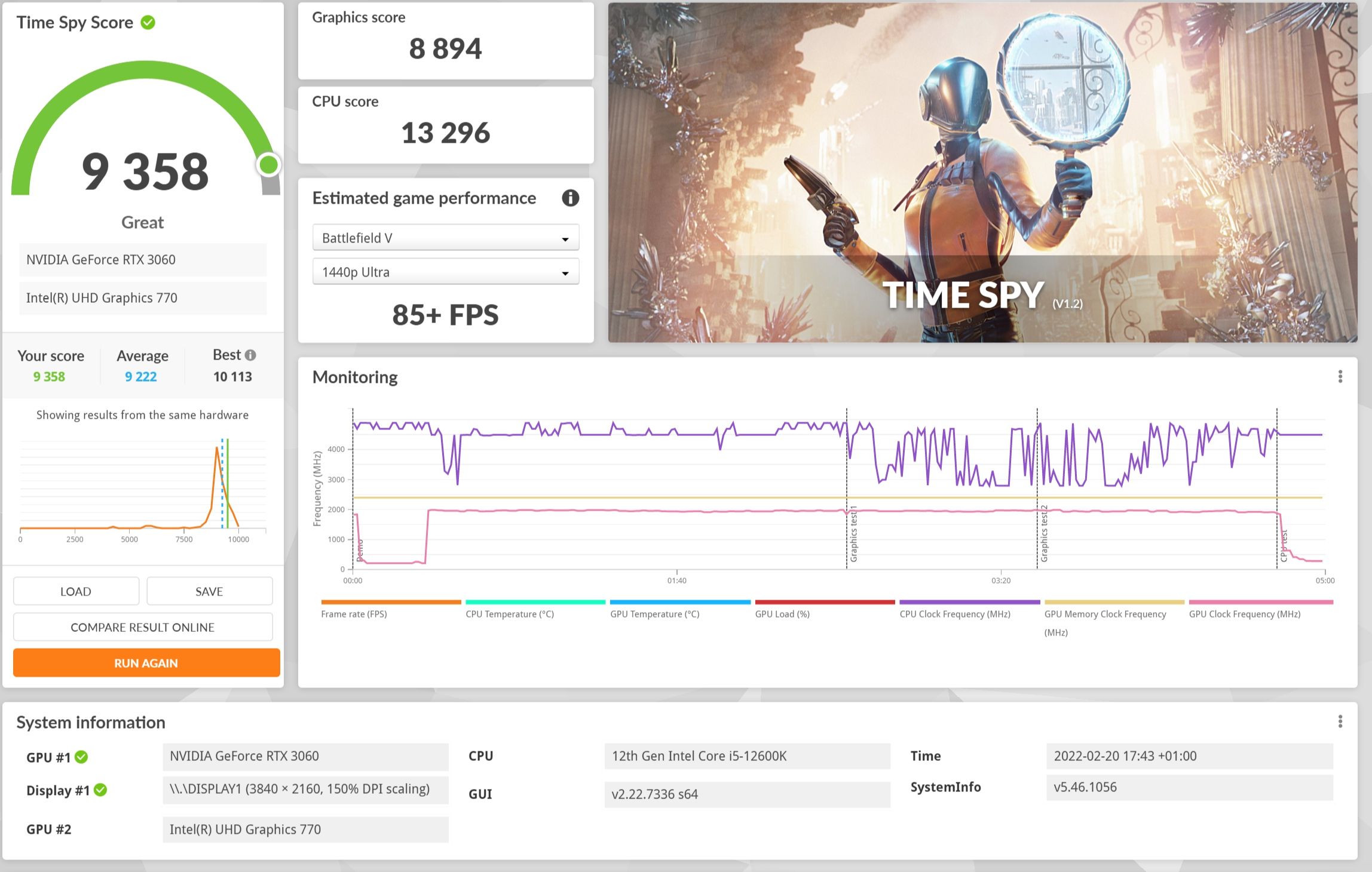

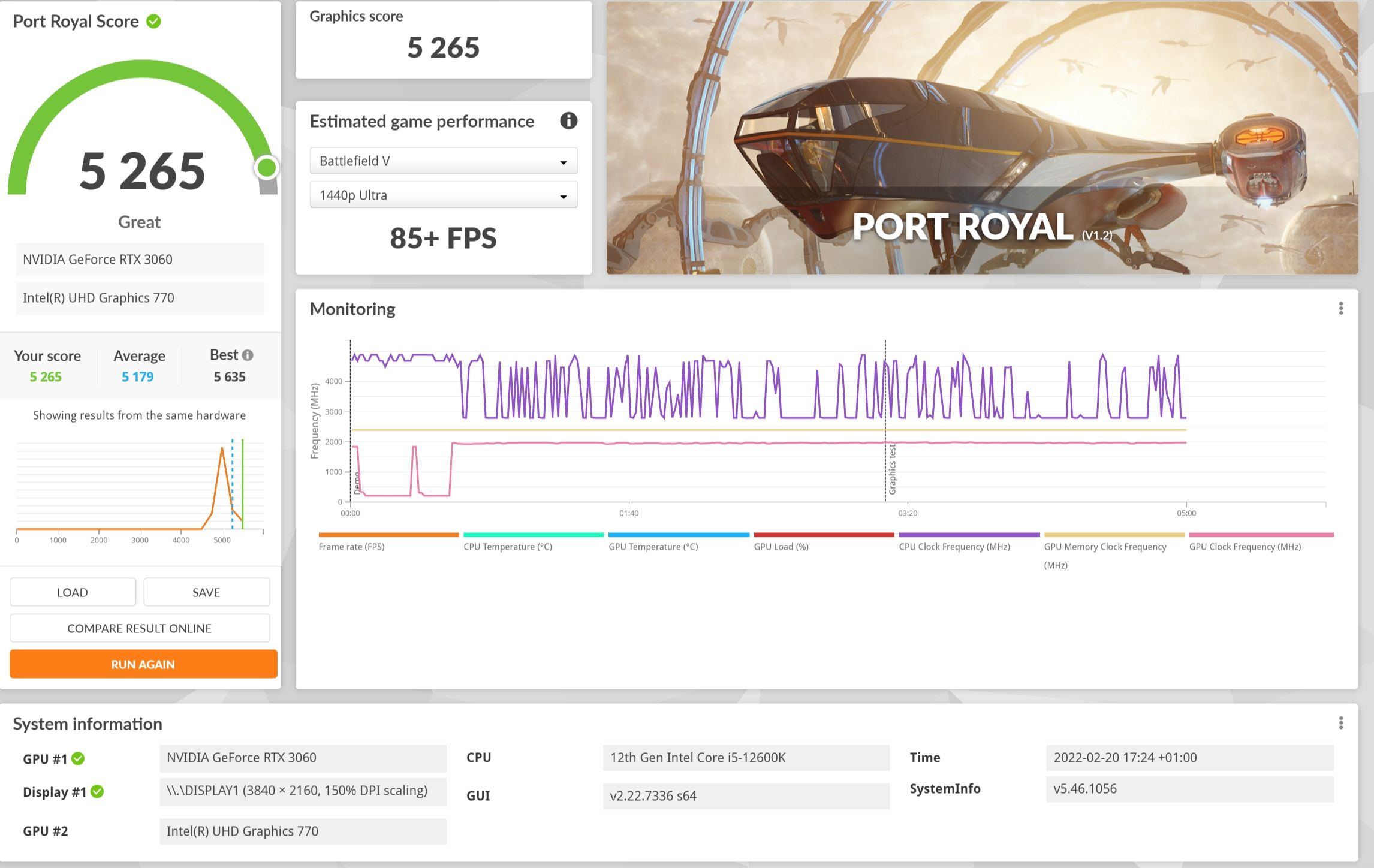

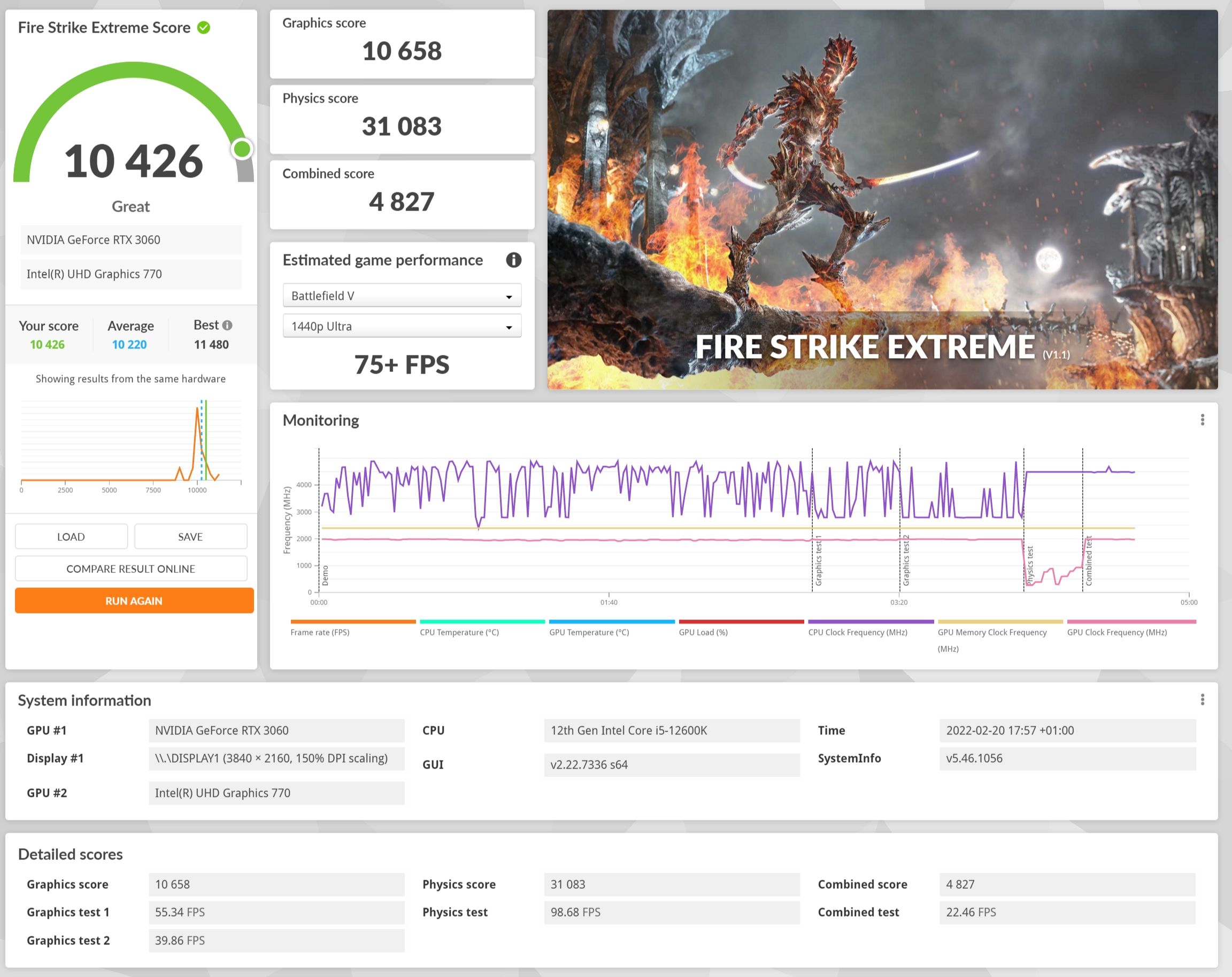

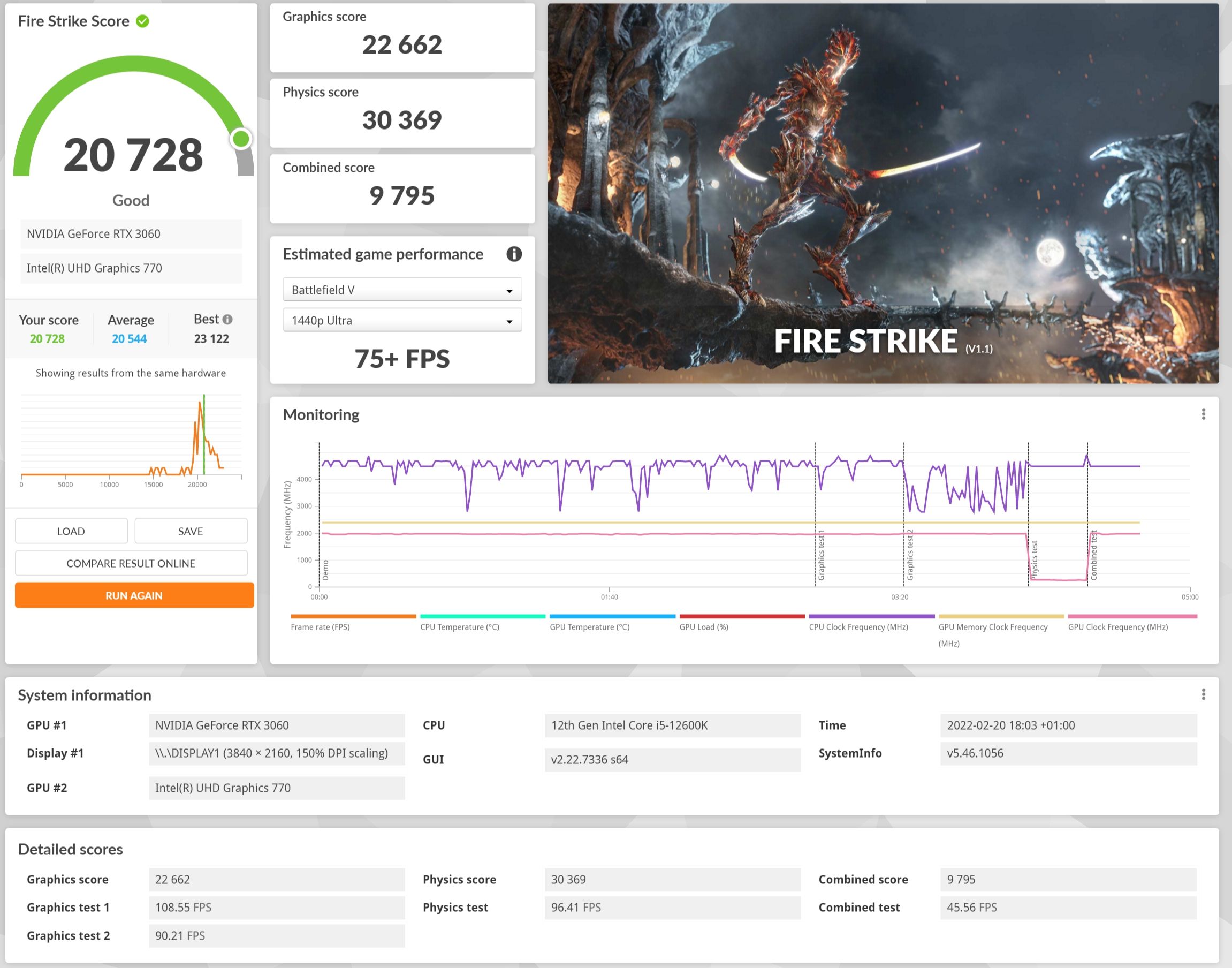

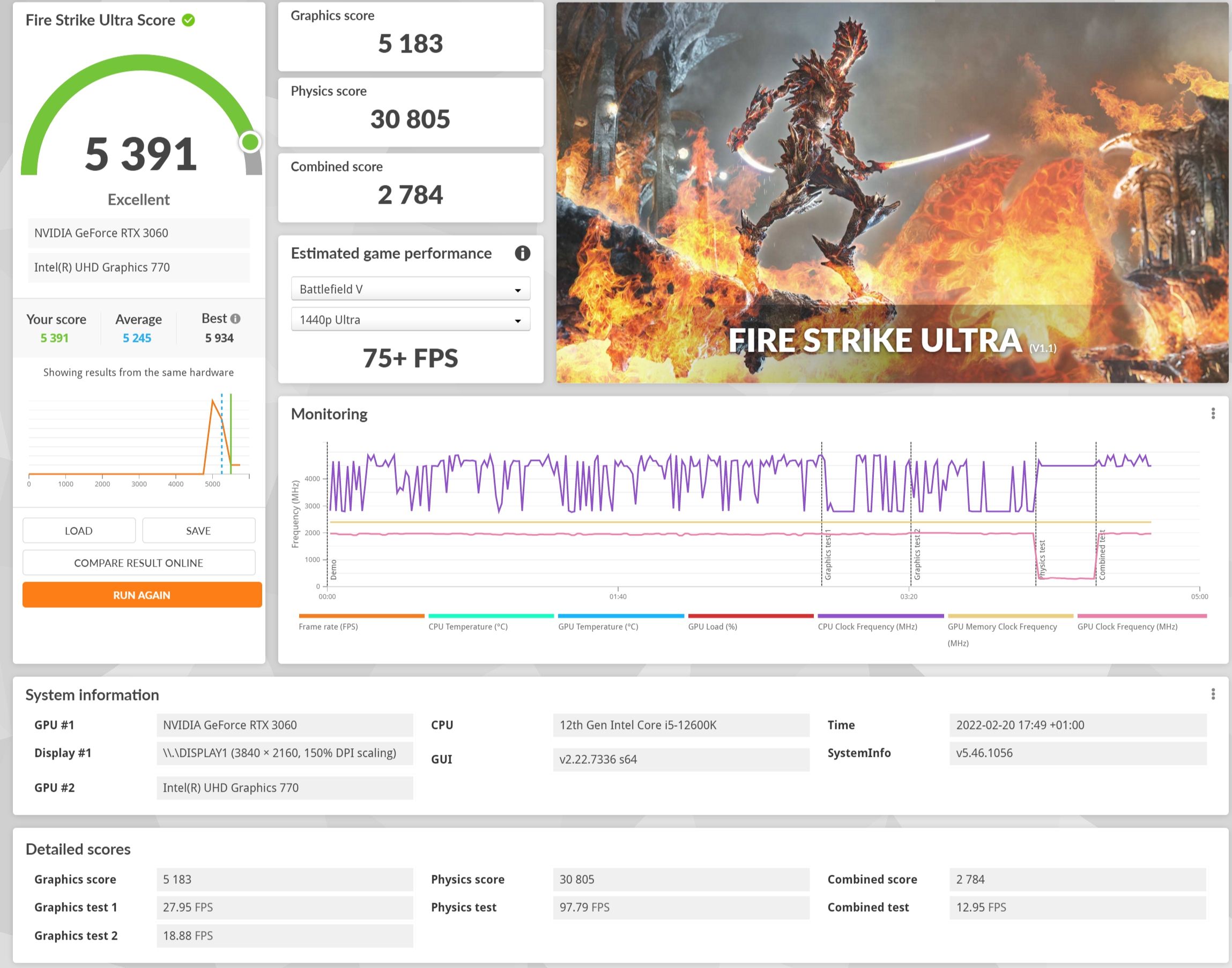

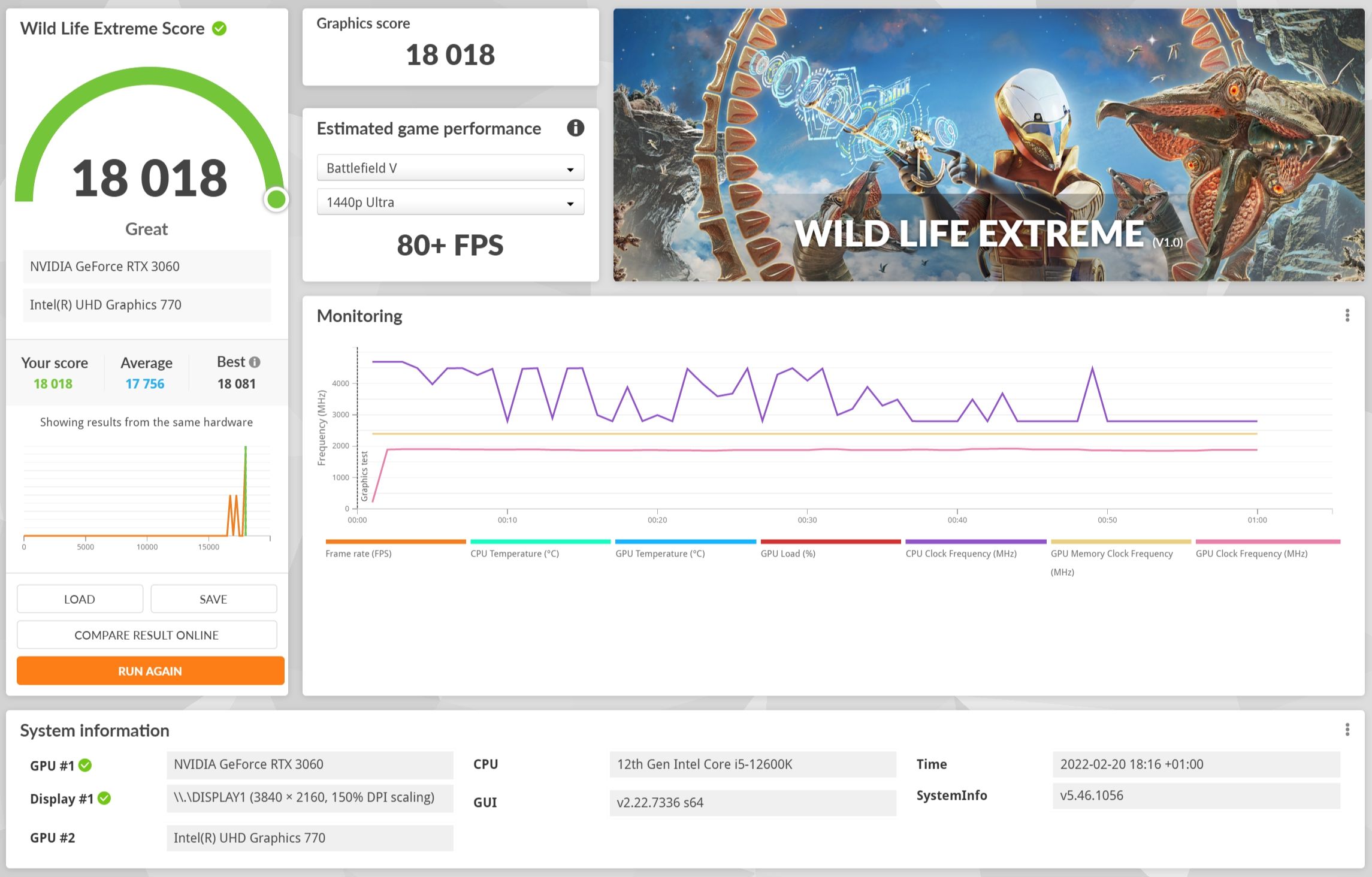

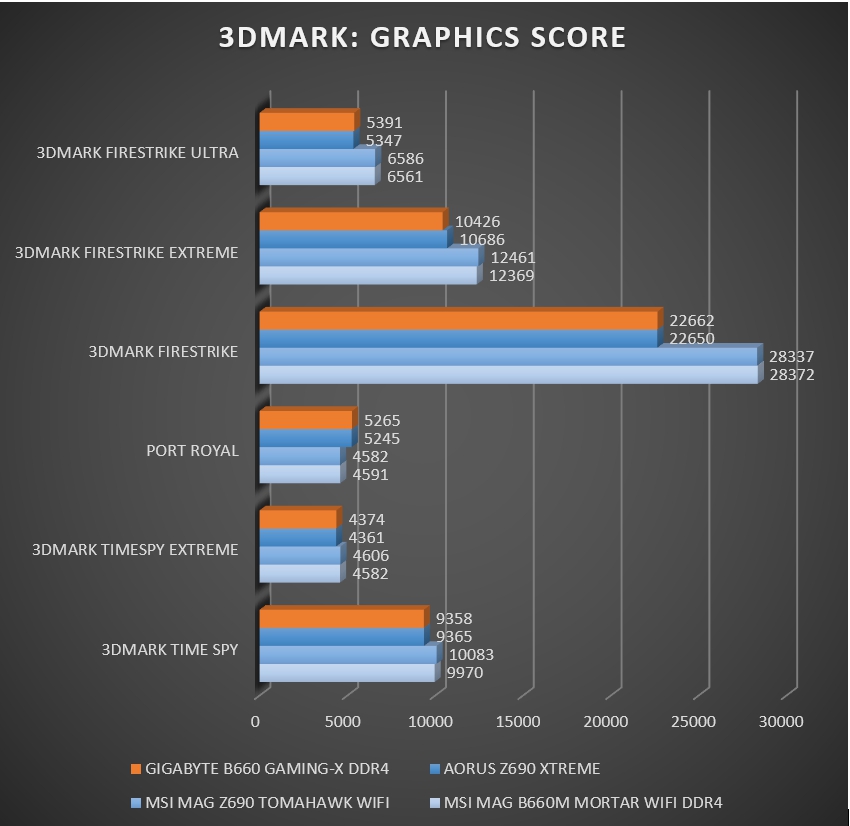

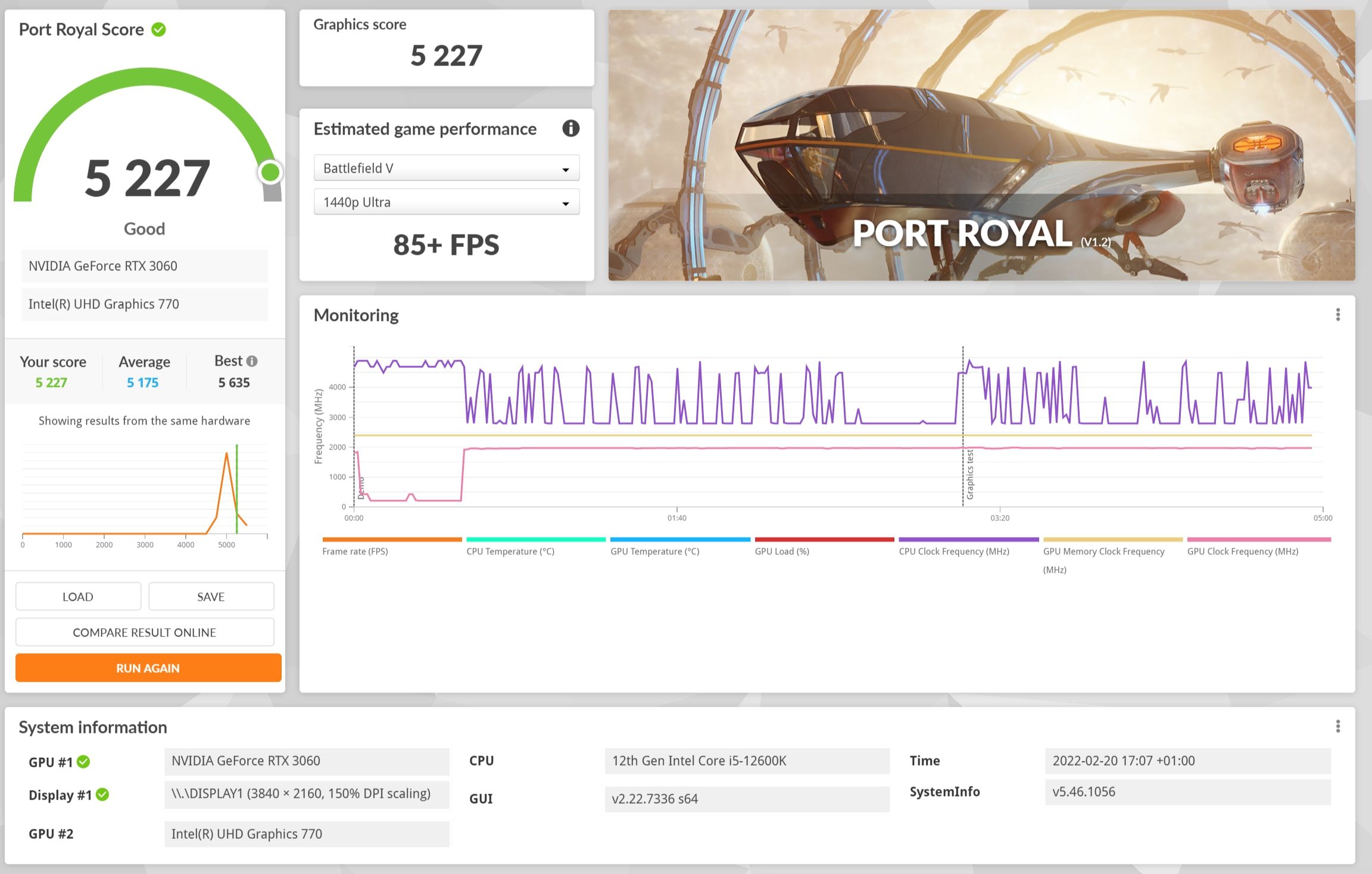

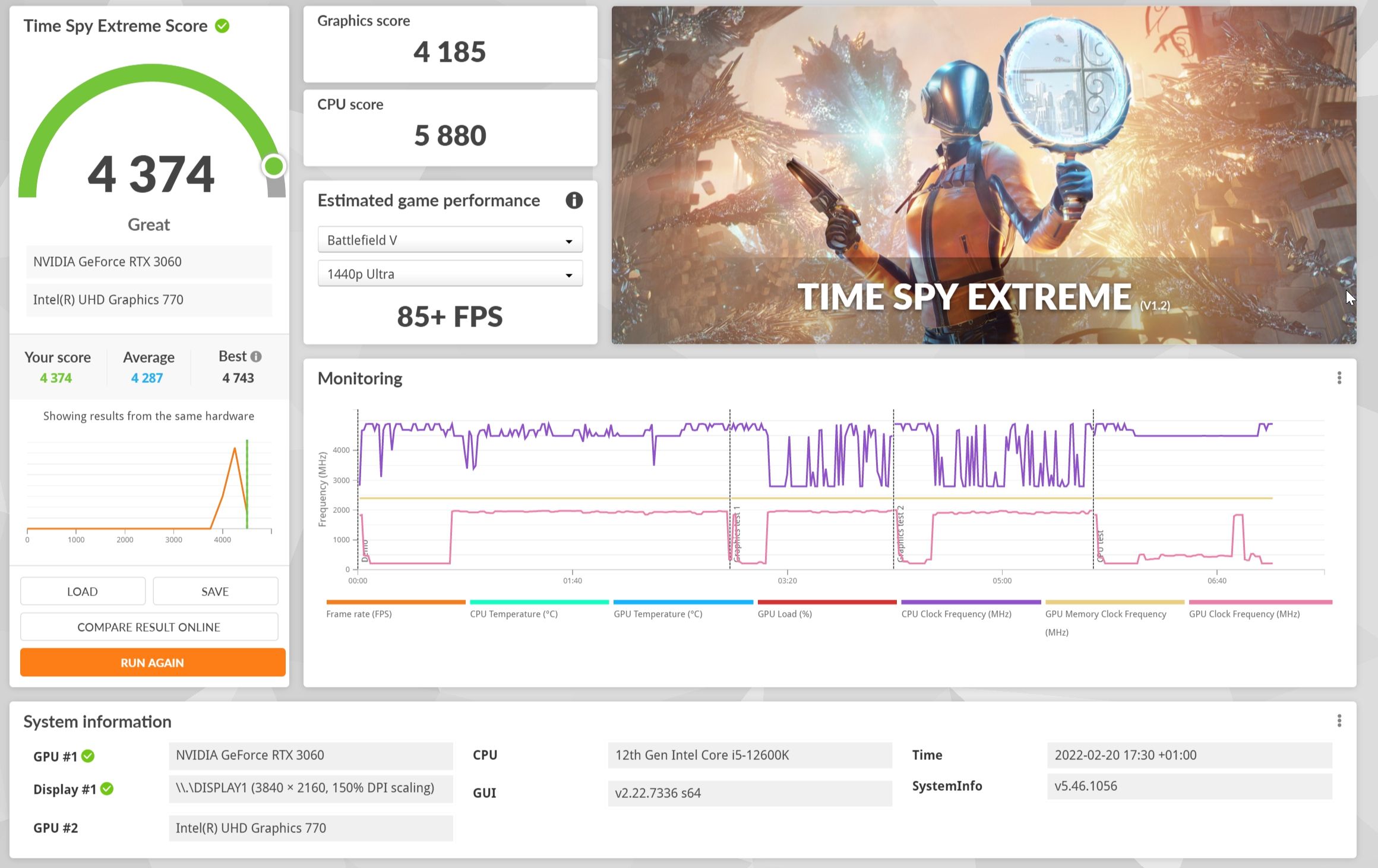

3DMARK
Nota: Tests realizados con la RTX 3060 con prestaciones ligeramente inferiores a la RX 6600 XT
[nextpage title= «GIGABYTE B660 GAMING X DDR4: TEMPERATURAS»]
Uno de los apartados a los que prestamos atención es a las temperaturas de los VRM, pues ahí radica una de las características más importantes para nosotros de cualquier placa base, pues un buen VRM asegura estabilidad y posibilidades de overclocking.
Para medir las temperaturas que es capaz de alcanzar el VRM lo hemos sometido a la tortura de 30 minutos consecutivos de OCCT con ejecución de las instrucciones AVX2. Esta es la temperatura alcanzada:
| VRM TEMPERATURA MINIMA | VRM TEMPERATURA MAXIMA | |
| GIGABYTE B660 GAMING X DDR4 | 30ºC | 58ºC |
El VRM de 8+1+1 fases de alimentación soporta sin problemas un requerimiento tan exhaustivo como es la prueba AVX2 de OCCT durante 30 minutos, con una temperatura mínima de 30ºC y máxima de 58ºC.
[nextpage title= «GIGABYTE B660 GAMING X DDR4: CONCLUSIONES FINALES Y PUNTUACION»]
La placa Gigabyte B660 Gaming-X DDR4 tiene grandes virtudes como es su más que notable rendimiento comparado con otras propuestas de similar o precio bastante más elevado, una estética discreta pero bien conseguida, la capacidad para gestionar hasta 128 GB DDR4 @ 4400 (O.C.) y un precio contenido que hace que la relación calidad-precio se vea favorecida.
Encontramos también «sombras» como una tarjeta de sonido ya muy veterana, carencia de Wi-Fi 6 y la no compatibilidad de la ranura principal con PCIe 5.0, teniendo que conformarnos con PCIe 4.0.
En todas las demás características cumple, pues aunque por ejemplo no cuente con iluminación en la superficie de la placa, sí que permite una buena gestión de elementos conectados a su doble conector ARGB y RGB.
A dia de hoy , podemos encontrarla en tiendas online a 167 euros en PCC un precio como decimos razonable y acorde a la gama a la cual pertenece y con garantía de fiabilidad y buen hacer de la mano de Gigabyte.
[joomdev-wpc-pros-cons disable_title=»no» wpc_style=»wppc-view1″ title_tag=»H3″ title=»GIGABYTE B660 GAMING-X DDR4: NUESTRA OPINION» pros_title=»A FAVOR» cons_title=»EN CONTRA» button_text=»Get it now» disable_button=»no» button_link=»» button_link_target=»_SELF» button_rel_attr=»dofollow» verdict_text=»La nueva placa base Gigabyte B660 Gaming-X DDR4 es una excelente plataforma para la nueva generación de procesadores Intel. Ofrece una base muy estable, con características destacadas, un bonito diseño aunque discreto y una relación calidad-precio de lo mejor en su categoría. Su precio es de unos 167 euros en PCC.»][joomdev-wpc-pros]
- RENDIMIENTO NOTABLE
- ESTETICA DISCRETA PERO ATRACTIVA
- CALIDAD MATERIALES
- VRM SUFICIENTE Y BIEN REFRIGERADO
- 3X RANURAS M.2
- EXCELENTE RELACION CALIDAD-PRECIO
[/joomdev-wpc-pros][joomdev-wpc-cons]
- TARJETA SONIDO DISCRETA
- CARECE WI-FI 6
