GIGABYTE GA990FXA-UD5 EN DETALLE

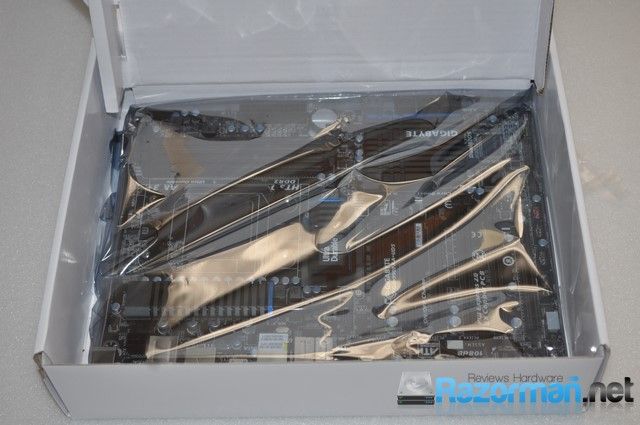

La placa base viene dispuesta en el compartimento inferior de la caja que la contiene y protegida por una bolsa de plástico transparente.

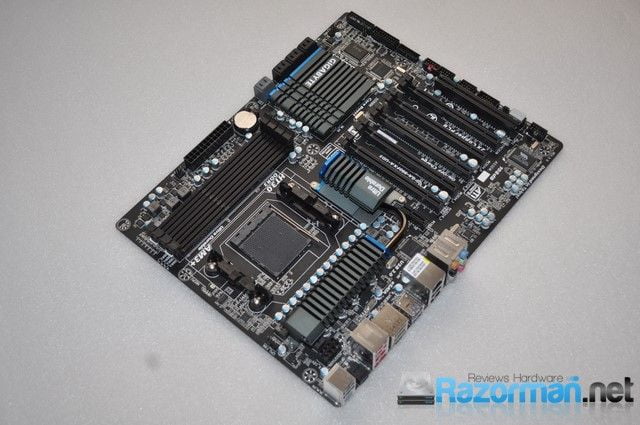

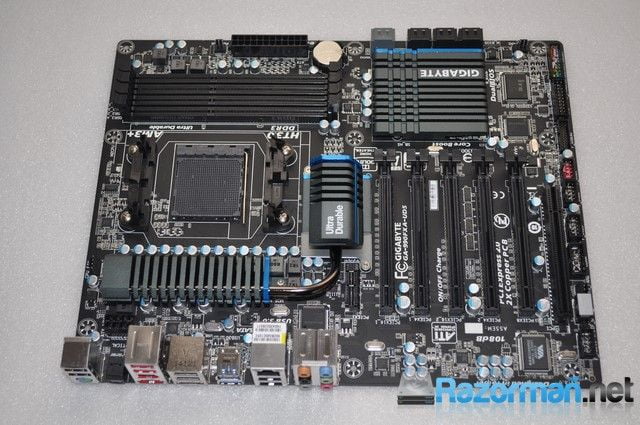

Detalle general de la placa Gigabyte GA-990FXA-UD5: observamos su PCB negro, ya habitual en Gigabyte que le proporciona un aspecto realmente excelente, contrastando con detalles azulados y grises en los disipadores. Es una placa en formato ATX con unas dimensiones de 30,5X24,4 cms.

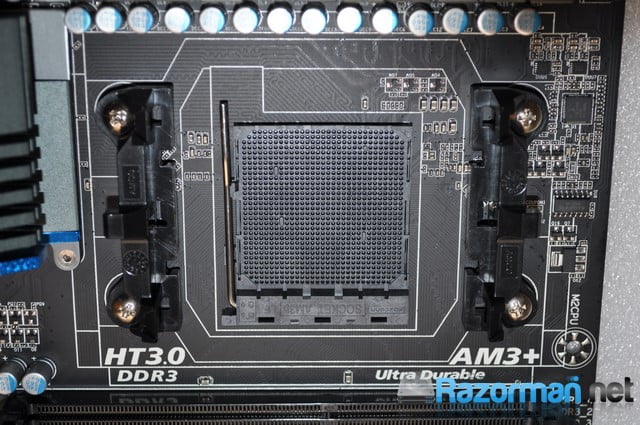

Detalle del socket AM3+, con la palanca de retenida de la CPU en un lateral.
Disipador de generoso tamaño para el chipset 990FX de AMD

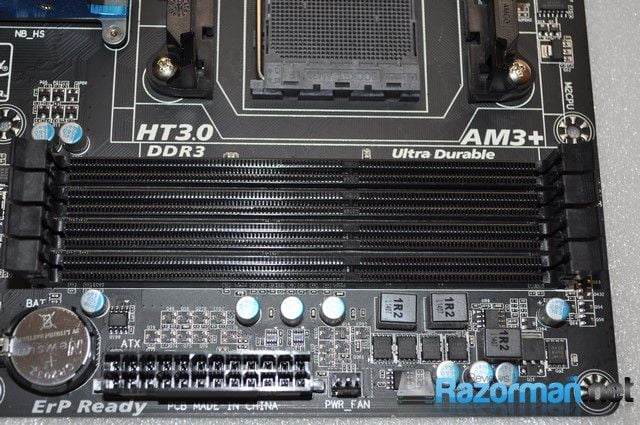

Podremos instalar un total de 32 Gb de memoria RAM, con velocidades entre los 1066-2000 Mhz (OC)

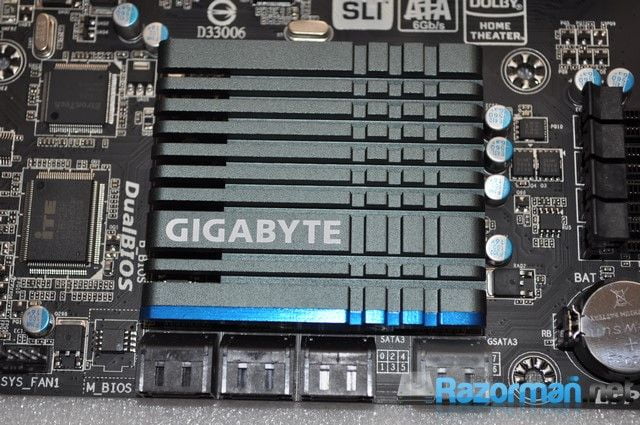

Disipador del chipset AMD SB950

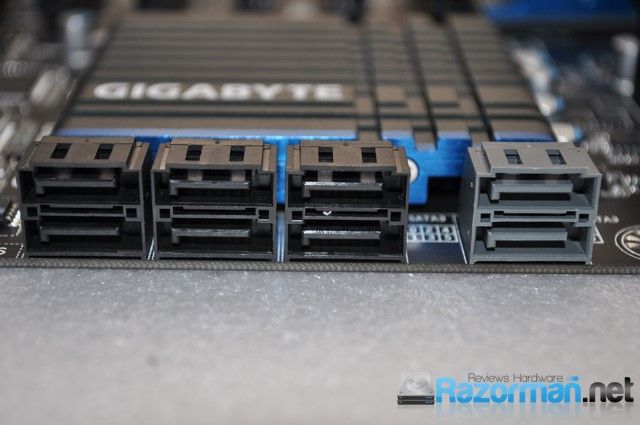

Encontramos 6 Sata 6 Gb/s ( hasta RAID 10 ) y otros 2 Sata 6 GB/s controlados por chip Marvel 88SE9172

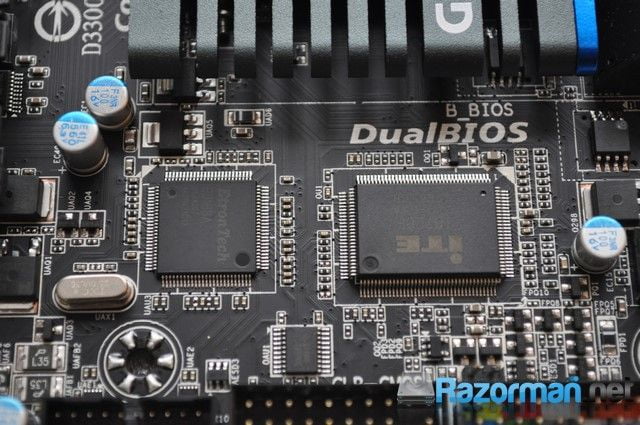

El omnipresente chip ITE, encargado de los procesos de E/S y un chip Etron EJ168 encargado del control de los puertos USB

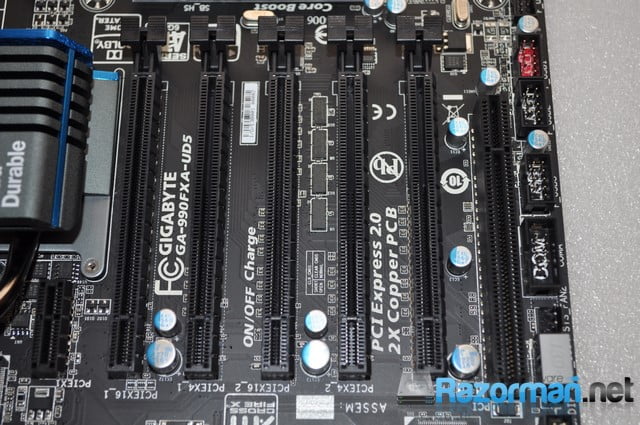

La placa dispone de 2XPCI Express X16, 1 PCI Express X16 ( funcionando a 8X), 2XPCI Express X16 ( funcionando a 4 X ), 1 PCI Express y 1 PCI Slot

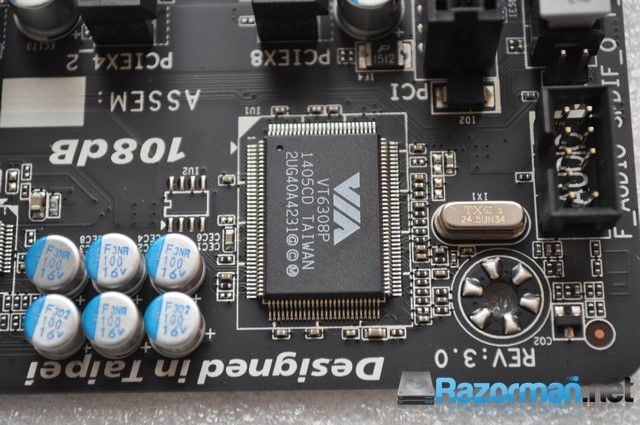

Chip VIA VT6308P, encargado de los puertos IEE1394

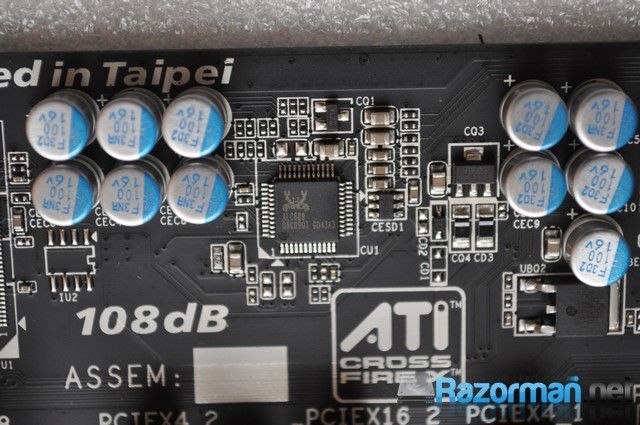

Chip Realtek ALC889, capaz de ofrecer sonido 7.1

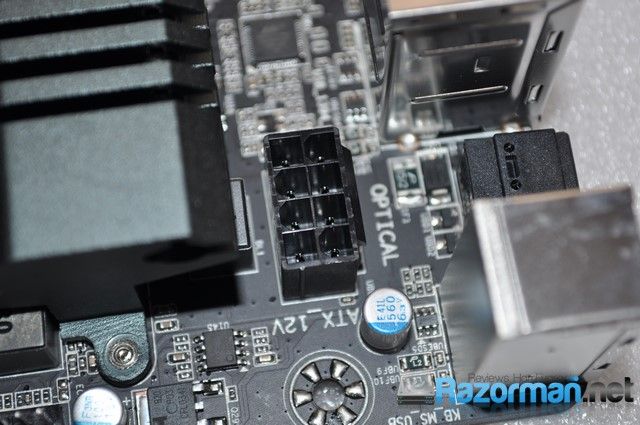

Conector de 8 pines para alimentación extra de la CPU

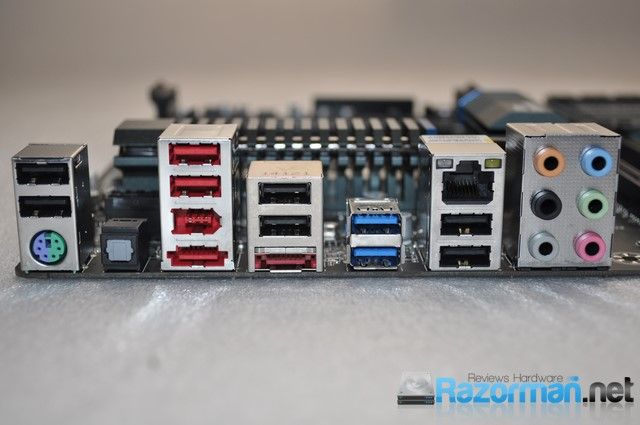

Detalle de todos los conectroes de la placa: 2 puertos USB 2.0, puerto PS/2, 2 puertos USB 2.0, iee1394 y SATA 6 Gb/s, 2 puertos USB 2.0, puerto SATA 6 Gb/s, 2 puertos USB 3.0, conector RJ-45, 2 puertos USB 2.0 y salidas tarjeta sonido
