Review Fractal Design Integra R2 500W

Hoy analizamos para todos vosotros una fuente de alimentacion del fabricante escandinavo Fractal Design . Para ello hemos analizado una interesante fuente de su catálogo, la Fractal Design Integra R2 500W

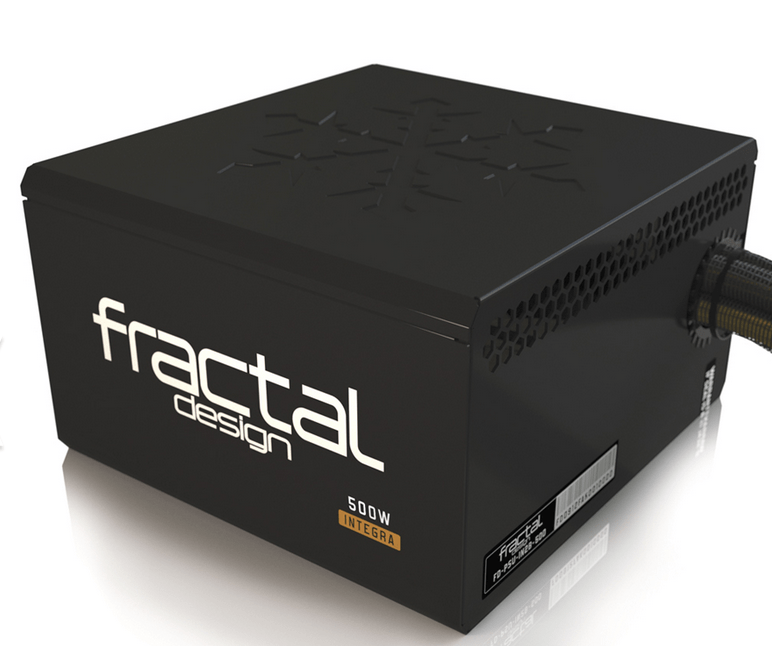

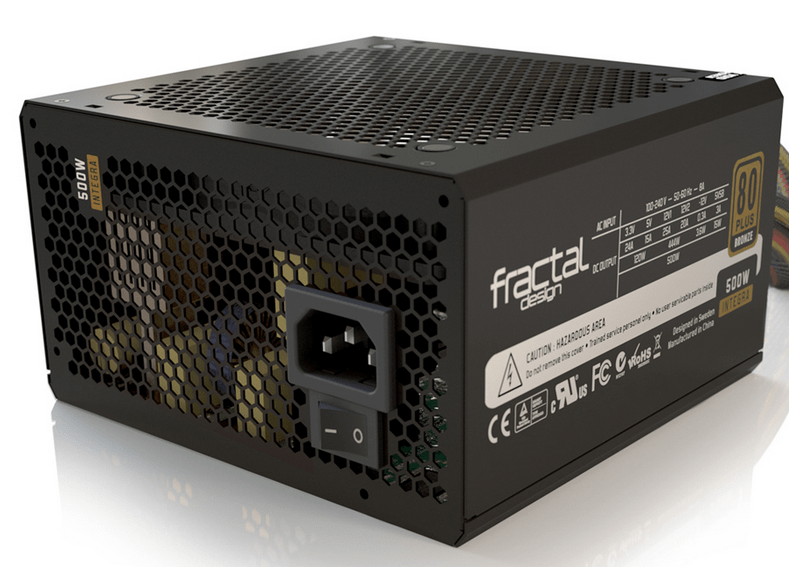

Fractal Design Integra R2 500W







Se trata de una fuente de alimentación con una potencia de 500Watios, con un ventilador de 12 cm encargado de mantener la temperatura interna de la fuente. Dispone de certificación 80 Plus Bronze , siendo capaz de proporcionar hasta 444W en el canal de 12 Voltios, por lo que podremos conectar una tarjeta gráfica de tipo medio sin problemas.



Fractal Design Integra R2 500W (2)





Muchas gracias a Sistemas Ibertrónica y Fractal Design por facilitarnos esta fuente Fractal Design Integra R2 500W para la review



Review Fractal Design Integra R2 500W 1



Logo Fractal Design





FRACTAL DESIGN INTEGRA R2 500W: CARACTERISTICAS TECNICAS



Datos técnicos
Potencia 500W
Modelo

FRACTAL DESIGN INTEGRA R2 500

Voltaje/Frecuencia 100~240V
Normativa ATX 12V 2.31
Ventiladores 120mm Sleeve Bearing
Nivel Ruido, dB(A)
12V Railes 2
Protecciones

OPP / OVP / SCP / UVP / OCP

Certificaciones 80 Plus Bronze
Durabilidad >100.000 Horas



Cableado
A Placa Base 1 x ATX 20/24-Pin / 1 x P4+P4 Conector
A Dispositivos 2 x 4-Pin Molex (HDD) / 5 x S-ATA / 1 x Floppy
A VGA 1 x 6+2 Pin PCI-Express
Extras



Datos salida/entrada corriente

AC Input

100~240Vac 50-60Hz 10-5A

DC Output

3,3V

5V

12V1

12V2

-12V

5VSB

max. current

24A

15A

25A

20A

0.3A

3A

444W

max. Combined power

120W

3.6W

15W

500W



Dimensiones
Ancho 150mm.
Alto 86mm.
Fondo 140mm.





FRACTAL DESIGN INTEGRA R2 500W: EMBALAJE EXTERIOR



Fractal Design Integra R2 500W 80Plus Bronze (1)





El embalaje exterior está compuesto por una caja de color negro en la que en esta parte frontal vemos 2 imágenes de la fuente. Además vemos el logo del fabricante, así como el logotipo de la certificación energética 80 Plus Bronze además de otro logotipo con indicación de los 3 años de garantía de la fuente.



Fractal Design Integra R2 500W 80Plus Bronze (2)

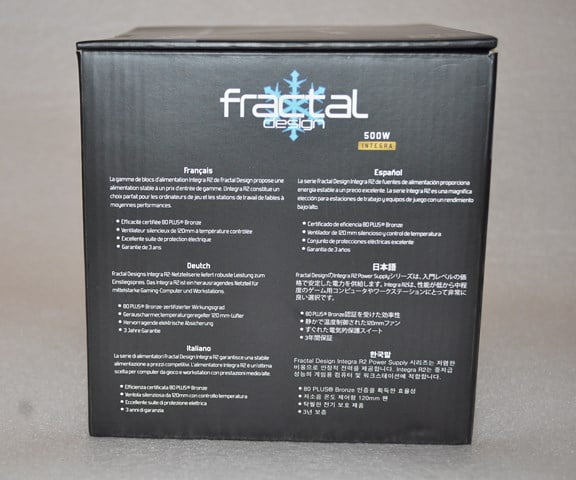

En este lateral de la caja vemos impresos en varios idiomas explicaciones técnicas de la fuente, también en nuestro idioma.



Fractal Design Integra R2 500W 80Plus Bronze (4)





En este otro lateral vamos una tabla con las especificaciones energéticas de la fuente, así como los conectores disponibles.



Fractal-Design-Integra-R2-500W-80Plus-Bronze-3

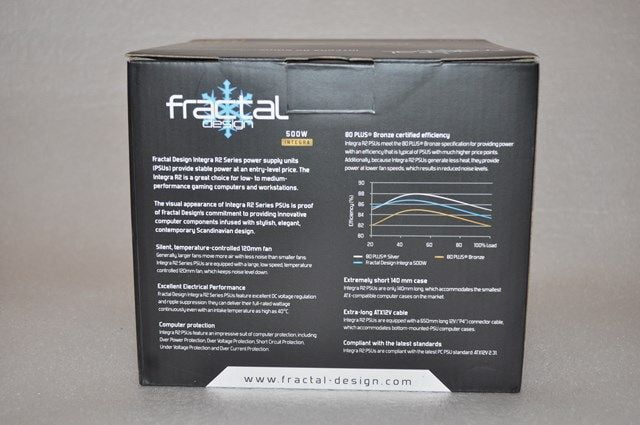

En la parte trasera encontramos más indicaciones técnicas de la fuente, así como una gráfica con la eficiencia 80 Plus Bronze de la fuente.



FRACTAL DESIGN INTEGRA R2 500W: PRESENTACION INTERIOR Y ACCESORIOS

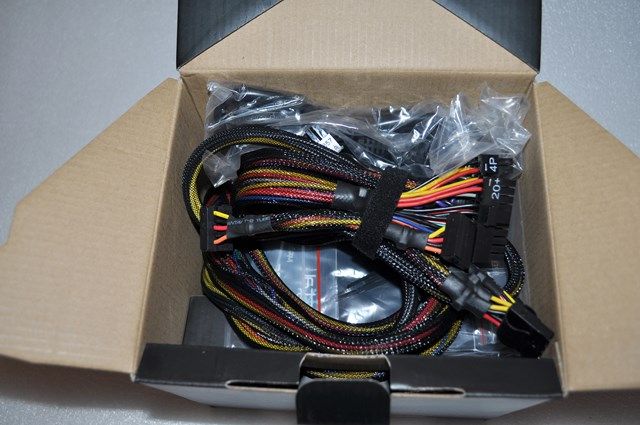

Fractal Design Integra R2 500W 80Plus Bronze (5)

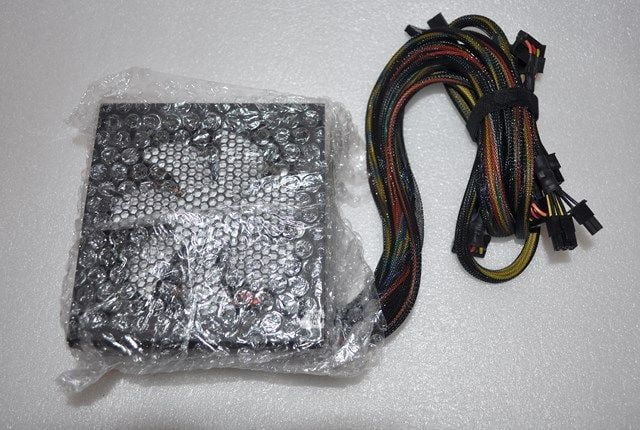

Abrimos la caja y vemos que la fuente viene envuelta en una bolsa de plástico. Sobre la misma encontramos todo el cableado recogido por un velcro.



Fractal Design Integra R2 500W 80Plus Bronze (6)



Vista de la fuente una vez retirada de la caja, como observamos en la imagen la fuente no es modular.

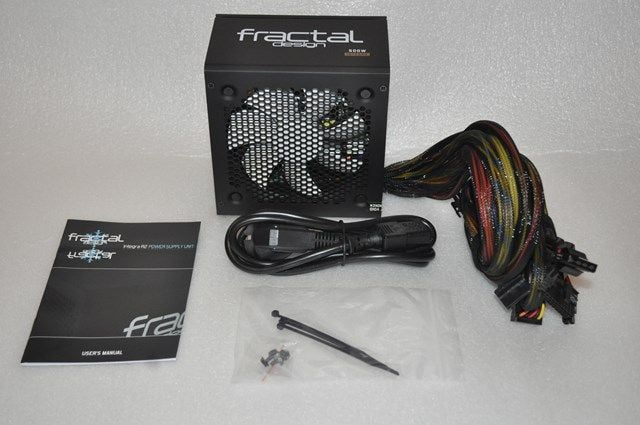

Fractal Design Integra R2 500W 80Plus Bronze (7)



Vista general de la fuente y todos los accesorios que se acompañan: cable de alimentación, una bolsa de plástico conteniendo bridas y tornillos y un manual de usuario.



Fractal Design Integra R2 500W 80Plus Bronze (8) Fractal Design Integra R2 500W 80Plus Bronze (9)

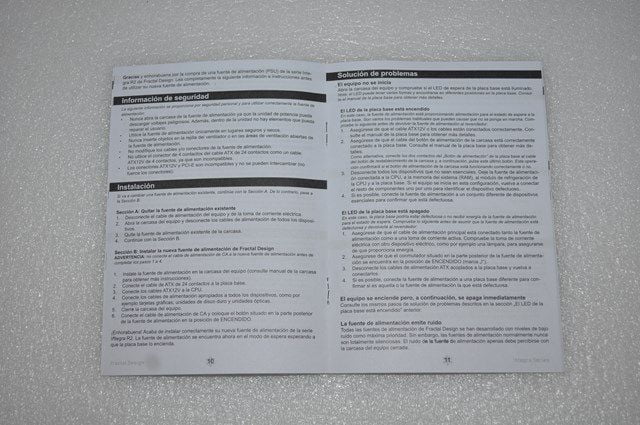

El Manual de Usuario está impreso en varios idiomas, entre ellos el nuestro.



Fractal Design Integra R2 500W 80Plus Bronze (10)

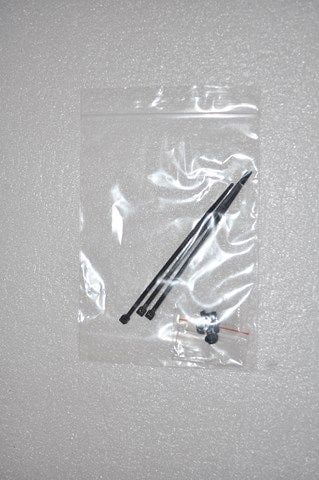

Se incluyen un total de 3 bridas de plástico y tornillos metálicos  para la sujeccion de la fuente al chasis.



Fractal Design Integra R2 500W 80Plus Bronze (11)

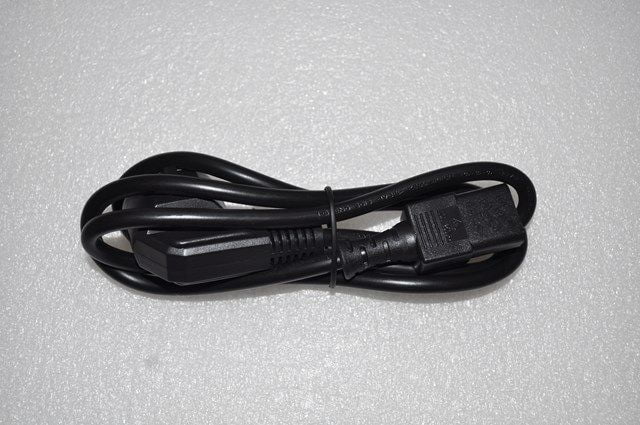

Detalle del cable de alimentacion de la fuente.



FRACTAL DESIGN INTEGRA R2 500W AL DETALLE

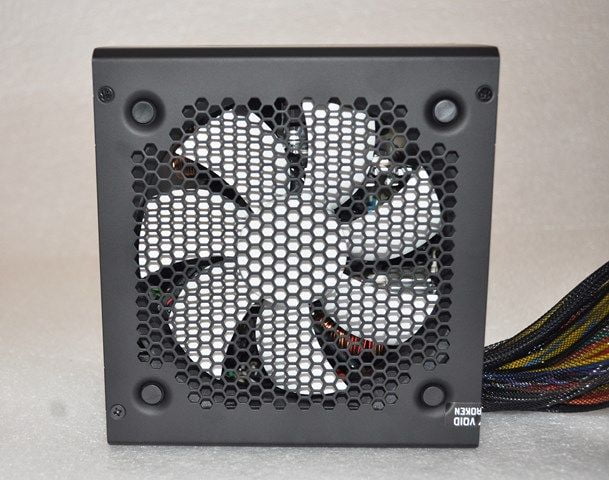

Fractal Design Integra R2 500W 80Plus Bronze (12)

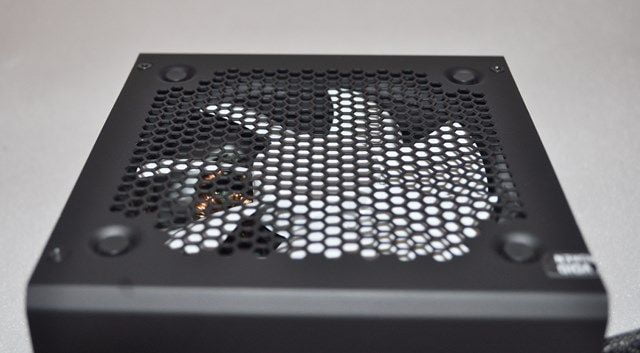

Sorprende el diminuto tamaño de la fuente (150X86X140mm) por lo que está muy indicada en cajas de reducido tamaño. La fuente está completamente pintada en color negro y como vemos en la imagen el ventilador de 120mm está pintado en color blanco creando un bonito contraste con color negro de la fuente.



Fractal Design Integra R2 500W 80Plus Bronze (13)



La fuente dispone de unos soportes de goma como vemos en la imagen para evitar vibraciones.



Fractal Design Integra R2 500W 80Plus Bronze (14)

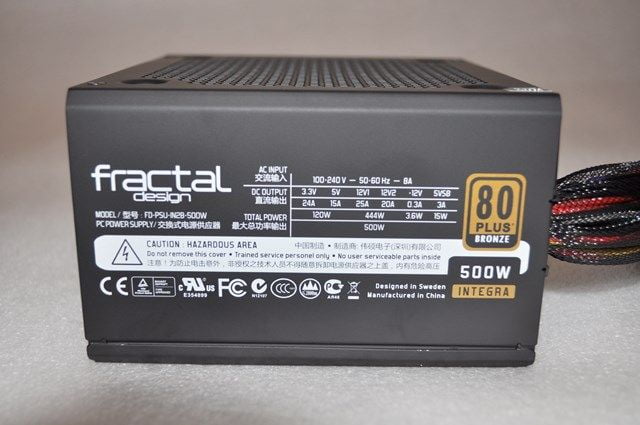

En este lateral de la fuente vemos impresa una tabla con las especificaciones técnicas de la fuente en cada cana, además del logotipo de la certificación 80 Plus Bronze.

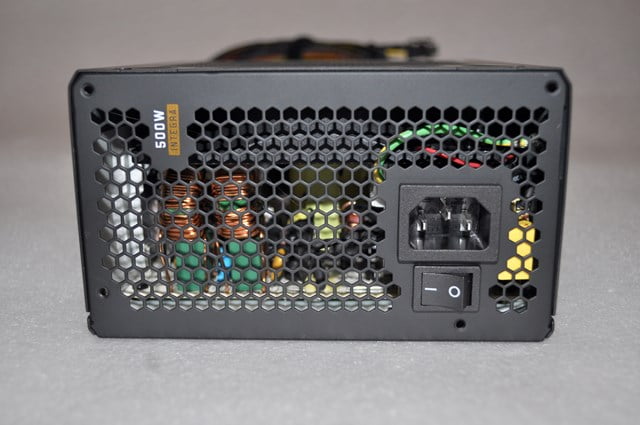

Fractal Design Integra R2 500W 80Plus Bronze (15)



En la parte trasera vemos la típica rejilla en forma de panal de abeja para permitir la correcta refrigeración interna de la fuente, así como el conector del cable de alimentación y el interruptor de apagado/encendido.

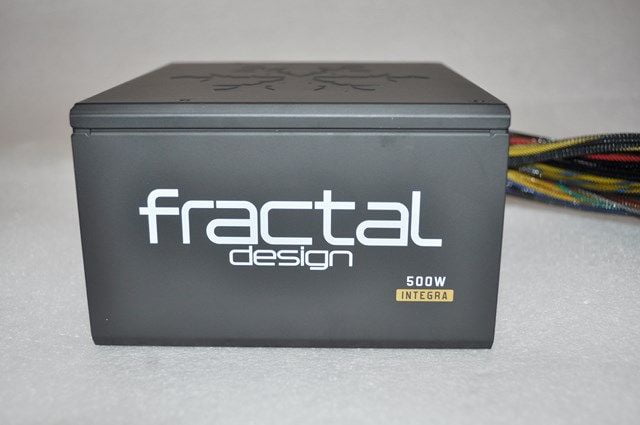

Fractal Design Integra R2 500W 80Plus Bronze (16)



En el otro lateral de la fuente encontramos el logo del fabricante y modelo de la fuente.

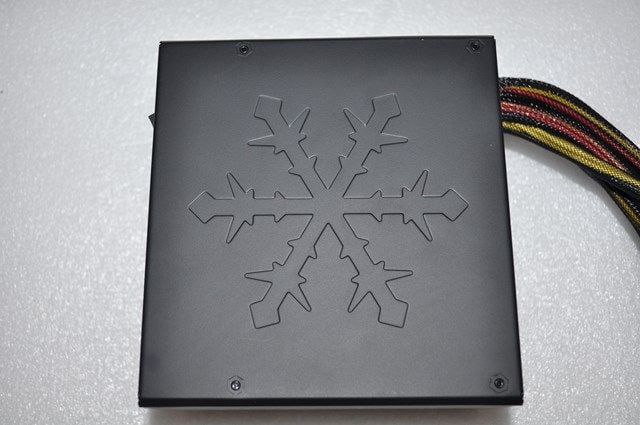

Fractal Design Integra R2 500W 80Plus Bronze (17)



Un bonito detalle que encontramos en la parte superior es este copo de nieve en relieve que forma parte del logo de Fractal Design.



Fractal Design Integra R2 500W 80Plus Bronze (18)

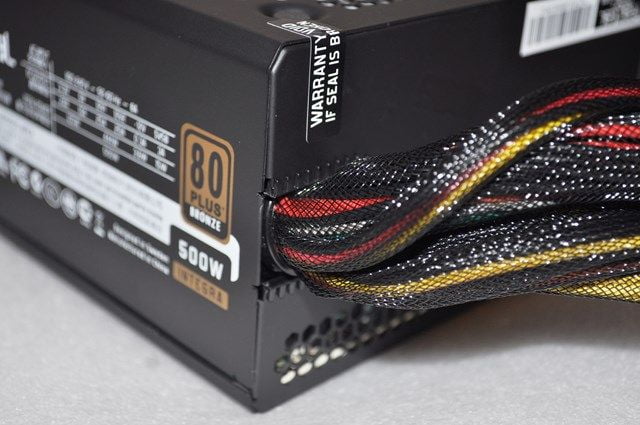

Detalle de la salida de los cables de la fuente de alimentacion, todos los cables están correctamente mallados como veremos más adelante.



FRACTAL DESIGN INTEGRA R2 500W: CONEXIONES



Vamos a ver en este apartado el número y tipo de conexiones que dispone la fuente:



Fractal Design Integra R2 500W 80Plus Bronze (19)

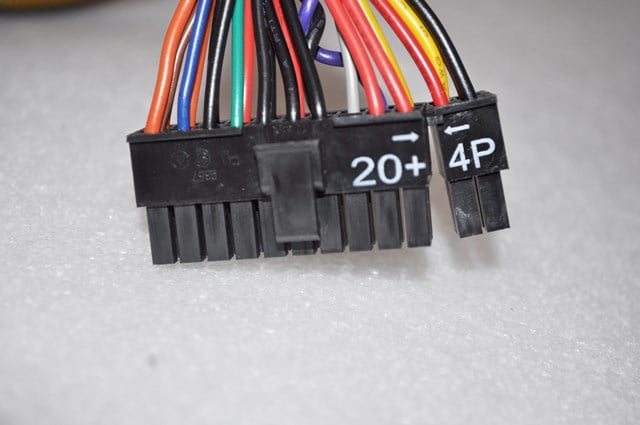

Encontramos el típico conector de 20+4 pines



Fractal Design Integra R2 500W 80Plus Bronze (21)

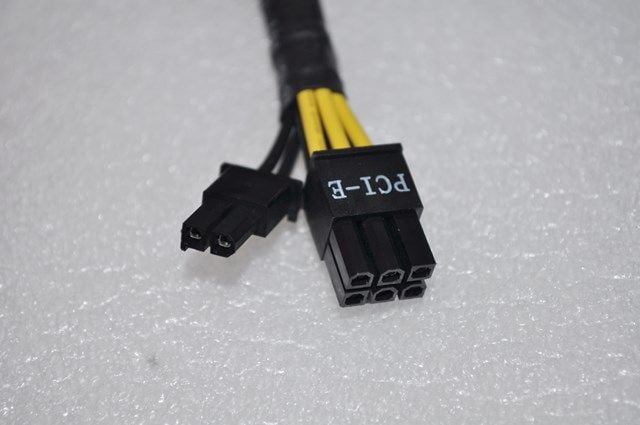

Conector PCI-E 6+2 pines



Fractal Design Integra R2 500W 80Plus Bronze (22)

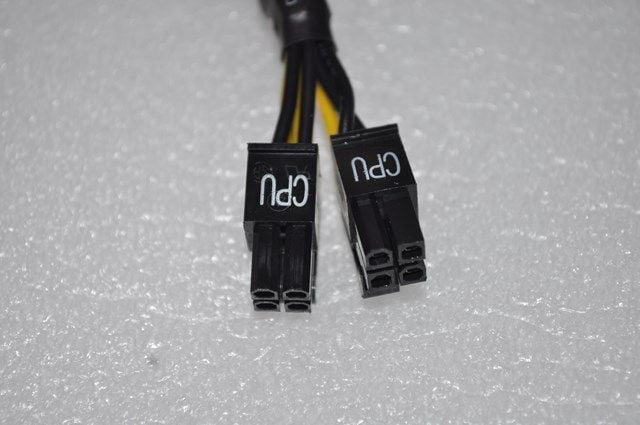

Conector ATX12V/EPS12V 4+4 pines

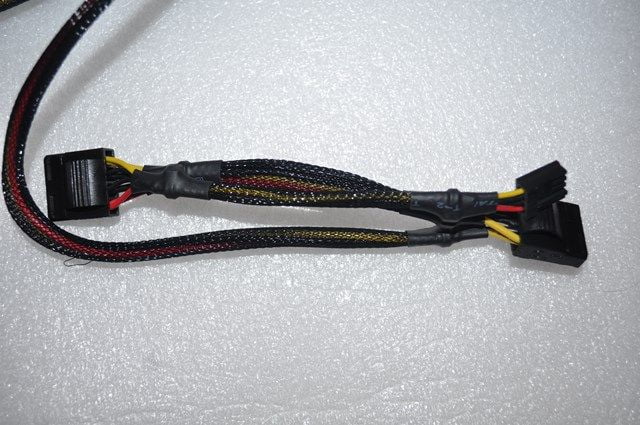

Fractal Design Integra R2 500W 80Plus Bronze (23)

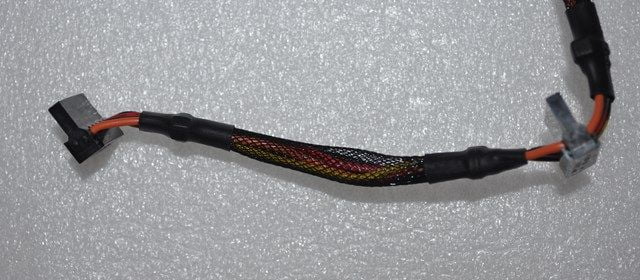

Encontramos 2 conectores MOLEX de 4 pines y conector Floppy



Fractal Design Integra R2 500W 80Plus Bronze (25) Fractal Design Integra R2 500W 80Plus Bronze (26)

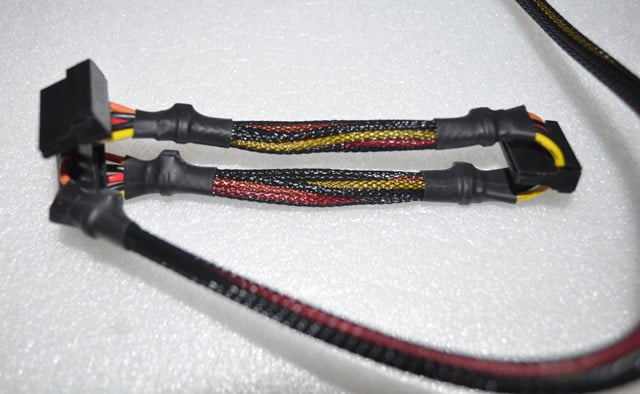

Tambien dispone de 5 conectores SATA.



Señalar que la calidad de los cables es buena en general, están bien mallados y protegidos para no sufrir daños en el interior de la caja y su longitud es correcta.



FRACTAL DESIGN INTEGRA R2 500W: PRUEBAS DE RENDIMIENTO



El equipo de pruebas estaba compuesto por:



screenshot.548

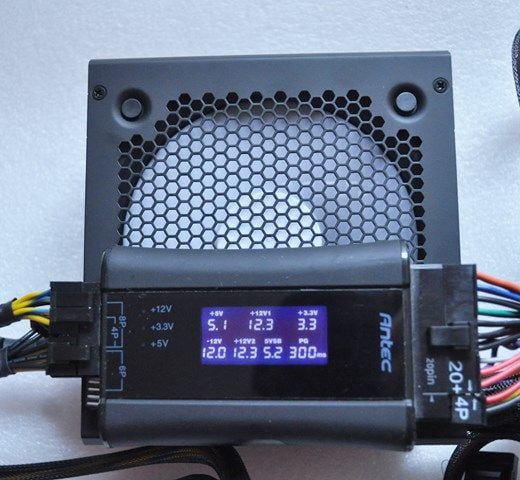

La primera prueba consiste como es habitual en tomar medición de los voltajes en reposo de la fuente con nuestro tester de Antec:



Fractal Design Integra R2 500W 80Plus Bronze (27)







Observamos en la imagen los voltajes en cada canal: vemos que en el canal de 5V hemos obtenido una medicion de 5,1V, ligeramente por encima del valor nominal de este canal. En el canal de 12V, obtuvimos un voltaje de 12,3V, un excelente resultado, mientras que en el canal de 3,3V obtuvimos 3,3V exactamente.

Ahora, mediante la utilizacion del software de monitorización Aida 32 Enterprise exigimos el máximo rendimiento de la fuente de alimentacion durante 30 minutos consecutivos, estos son los valores que obtuvimos tanto en IDLE como en FULL

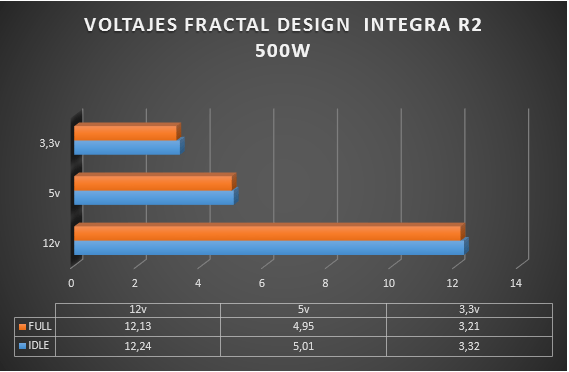

screenshot.778









Vemos en la tabla que en Idle se sobrepasan en todos los canales el valor nominal de cada uno de ellos. Analizando los resultados, vemos que el canal de 3,3V disminuye el voltaje 0,1V en full tras ejecutar el programa Aida 32 durante 30 minutos, no es un resultado especialmente brillante pero dentro de unos márgenes de seguridad. En el canal de 5V pasamos de los 5,01V en idle hasta los 4,95V, un resultado correcto. En el canal de 12V es donde hemos obtenido los mejores valores, pues en Idle medimos 12,24V y en full 12,13V, es decir un poco más de 0,1V de variación pero siempre por encima del valor nominal de este canal.

Especial mencion hacemos al ventilador de esta fuente de alimentación, muy silencioso incluso cuando gira a máximas revoluciones.







FRACTAL DESIGN INTEGRA R2 500W: CONCLUSIONES FINALES Y PUNTUACION



PUNTUACION FINAL FRACTAL DESIGN INTEGRA R2 500W

PRESTACIONES - 95%
DISEÑO - 100%
RELACION-CALIDAD PRECIO - 95%
PRESENTACION - 100%
BUNDLE INCLUIDO - 95%
SONORIDAD - 100%

98%

Excelente fuente de alimentacion de pequeño tamaño ideal para equipos de reducidas dimensiones como HTPC´s, buenas prestaciones y muy silenciosa.

User Rating: Be the first one !



Fractal Design Integra R2 500W 80Plus Bronze (12)



La primera vez que analizamos una fuente de alimentación del fabricante Fractal y debemos decir que nos ha parecido un buen producto. Opinamos que es ideal para incluir en equipos HTPC de salon donde el tamaño de los componentes es crucial y esta fuente con su pequeño tamaño encajará perfectamente en un gran número de cajas de pequeño tamaño.

Su potencia de 500W es adecuada para casi todos los fines, podremos conectar a la misma sin problemas una tarjeta gráfica de tipo medio, pues el canal de 12V es capaz de suministrar hasta 444W.

Destacamos el bajo nivel sonoro del ventilador de 12cm de la fuente de alimentacion, que a pesar de su diámetro es realmente muy silencioso.

El precio de esta fuente de alimentación es de 65 Euros en Sistemas Ibertronica, un precio acorde a la calidad de la fuente y sus prestaciones razonables.



PREMIO CALIDAD ORO



badget oro

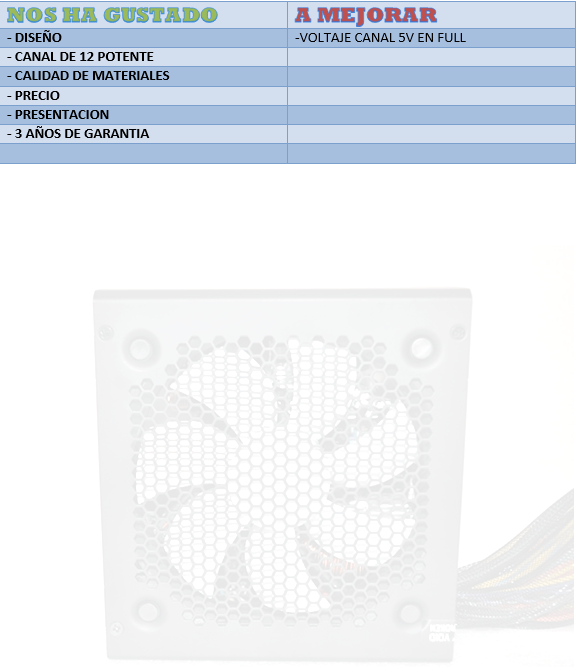

screenshot.779
