Tras analizar el modelo Nano S lo hacemos ahora del modelo Define R5, un modelo en 2 colores – blanco, objeto de esta review, y negro – y con ventana lateral o no , como es el modelo analizado.
Su estructura es de acero y el frontal de material plástico, con una puerta frontal que oculta el ventilador anterior. En su panel de control encontramos 2 puertos USB 3.0. Es compatible con placas base ATX, Micro-ATX y Mini-ITX y con fuentes de alimentación estándar ATX con una longitud máxima de 300mm si no usamos los ventiladores inferiores, con instalación en la zona inferior de la caja para mejorar el flujo de aire.
Además podremos instalar tarjetas gráficas de hasta 310mm o retirando el rack interior de hasta 440mm y coolers de hasta 180mm, continuando con una capacidad total para instalar hasta 9 ventiladores, con preinstalación de 2 y mando regulador de hasta 3 ventiladores. Se ha hecho especial hincapié en el silencio de funcionamiento y los laterales de la caja incorporan material absorbente de ruido.
[embedplusvideo height=»450″ width=»800″ editlink=»http://bit.ly/28Ozi5T» standard=»http://www.youtube.com/v/6ZoiiqrHdcM?fs=1″ vars=»ytid=6ZoiiqrHdcM&width=800&height=450&start=&stop=&rs=w&hd=0&autoplay=0&react=1&chapters=¬es=» id=»ep3387″ /]
Muchisimas gracias a Fractal Design y Sistemas ibertrónica por cedernos esta caja Fractal Design Define R5 para la review
CARACTERISTICAS TECNICAS
| Modelo | FRACTAL DESIGN DEFINE R5 BLANCA |
| Material | Frontal -> Plástico Estructura ->Acero |
| Formato | Semitorre |
| Color Externo | Blanco |
| Color Interno | Blanco con bandejas de hd y ranuras PCI negras |
| Conexiones | En la parte superior: USB 3.0 x 2 con conexión interna 19 pines USB 2.0 x 2 Audio HD |
| Incluye Fuente | No |
| Extras | El montaje de la fuente de alimentación se realiza en la parte inferior. Dispone de un filtro antipolvo desmontable en la parte inferior de la caja para la fuente de alimentación y el ventilador y para los ventiladores delanteros. Acceso trasero directo al backplate del cooler de CPU Sistema de ocultación del cableado interno Dispone de una puerta delantera Los laterales y la parte superior y la puerta de la caja cuentan con espumas para insonorizar la caja Incluye un regulador de ventiladores capaz de controlar hasta 3 ventiladores Dispone de un espacio lateral de entre 20-35mm para la ocultación del cableado. Soporte de unidades ópticas desmontable Admite radiadores de sistemas de refrigeración liquida: – Frontales de 360/280/240/140 o 120mm – Superiores de 420/360/280/240/140 o 120mm con una limitación de 55mm con radiador y ventiladores – Traseros de 140/120 – Inferiores de 240/120 (limitando la longitud de la fuente de alimentación a 165mm) |
| Compatibilidad | |
| Comp. Placas |
ATX / Micro-ATX / Mini-ITX
|
| Formato F.A. | ATX |
| Long. máxima F.A. | Hasta 300mm sin usar ventiladores inferiores 190/170mm (si se montan ventiladores inferiores de 120/140mm) |
| Long. máxima VGA | 310mm (440mm si se retira un cajetin de HD) |
| Alto máximo Cooler | 180mm |
| Expansión | |
| Slots | PCI x 7 |
| Bahías Externas | 5.25″ x 2 |
| Bahías Internas | 3.5″/2.5″ x 8 / 2.5″ x 2 (para unidades SSD en la parte trasera de la caja) |
| Ventilación | |
| Frontal | 2 x 120/140mm ( 1 incluido Dynamic GP14 1000RPM 2º opcional) |
| Trasero | 1 x 120/140mm (Dynamic GP14 1000RPM incluido) |
| Superior | 3 x 120/140mm (opcionales) |
| Inferior | 2x 120/140mm (opcionales) |
| Lateral | 1 x 120/140mm (opcional) |
| Dimensiones | |
| Ancho | 232mm |
| Alto | 451mm |
| Fondo | 521mm |
| Peso | 11.2 Kg. |
[nextpage title=» Fractal Design Define R5 : UNBOXING Y ACCESORIOS»]

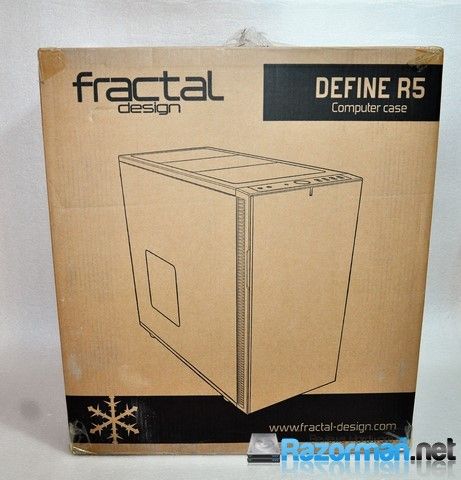

El embalaje se compone de una caja neutra sobre la que se ha impreso un dibujo de la caja, logo del fabricante y el modelo en la zona frontal

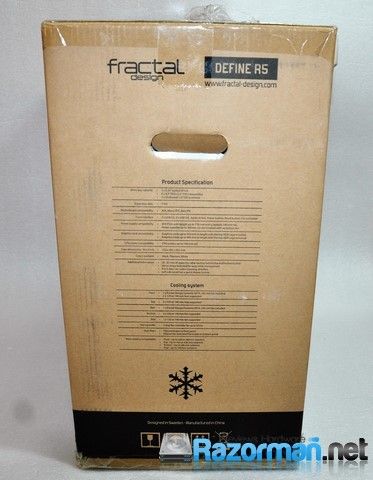

En la posterior encontramos un dibujo que disecciona todas las partes de la caja, así como características técnicas de la misma
En el resto de perfiles de la caja hay impresas más especificaciones de la caja Fractal Define R5

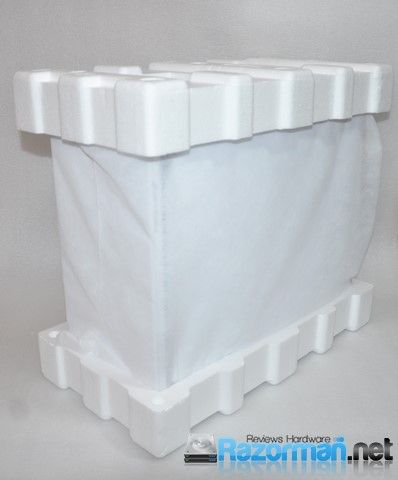

Al retirar el embalaje, vemos que la caja viene protegida por 2 moldes de porexpán superior/inferior y una bolsa blanca textil.
ACCESORIOS

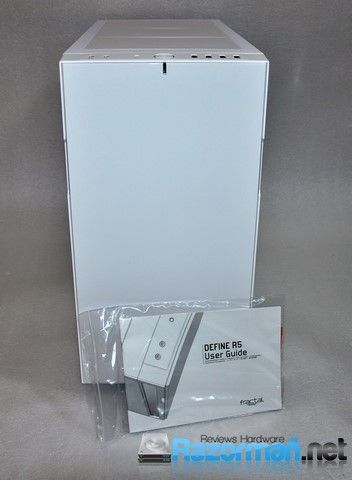

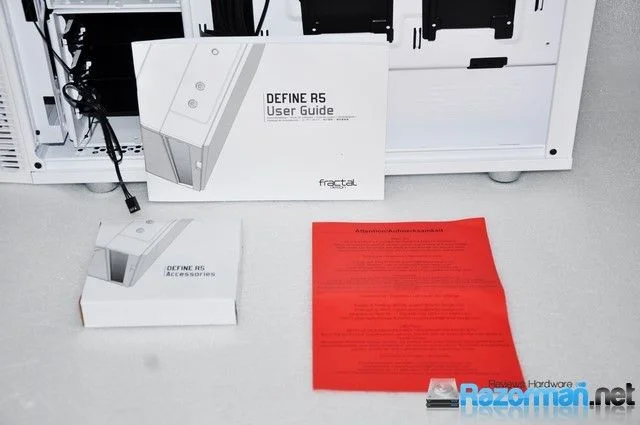

Como accesorios, encontramos un completo manual de instrucciones – también en nuestro idioma – una caja conteniendo tornillería diversa para la instalación de componentes y un folleto de cómo actuar en caso de necesitar hacer uso de la garantía.

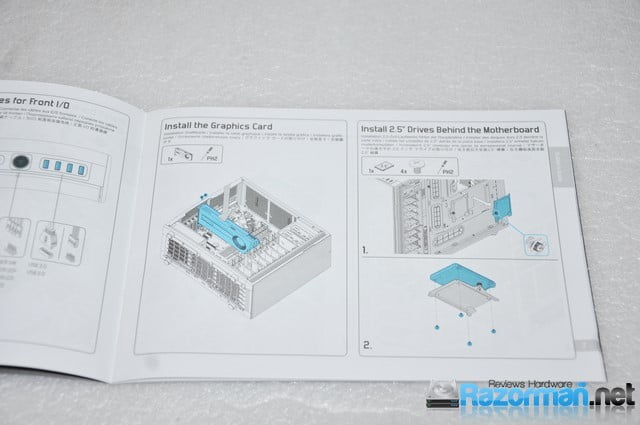

Manual de Instrucciones: muy extenso y explicativo.

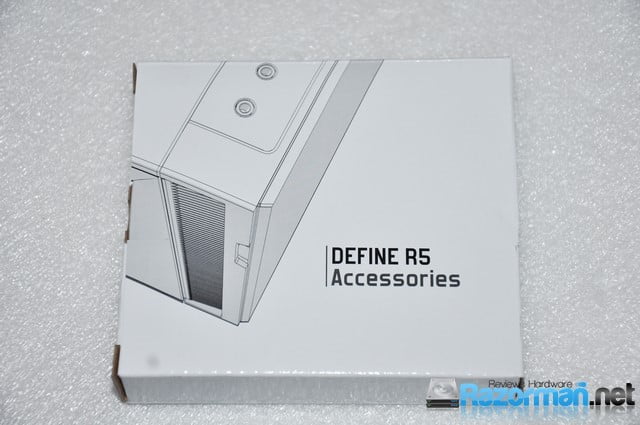

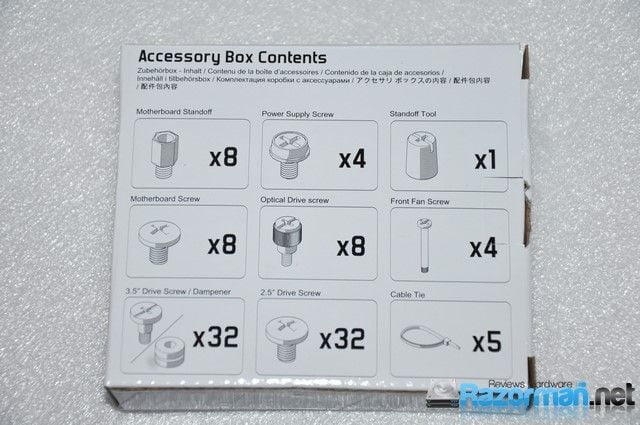

Caja conteniendo el resto de accesorios para la instalación de componentes.
[nextpage title=» Fractal Design Define R5 : EXTERIOR»]
Las dimensiones de la caja son de 232X451X521mm para un peso de 11.2 kilogramos. Existen 2 versiones de esta caja: una con ventana y otra sin ella objeto de esta review. La calidad de materiales y diseño nos han parecido inmejorables, siendo realmente muy atractiva estéticamente.

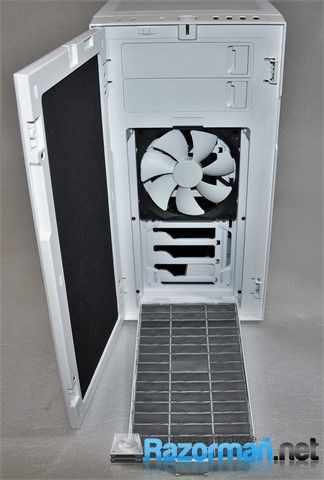

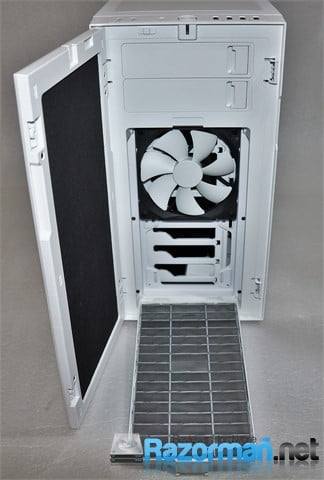

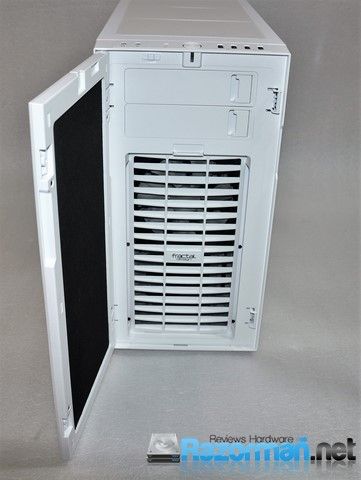

El frontal de la caja lo compone una pieza de plástico basculante que oculta las 2 bahías frontales de 5,25″ y a su vez el ventilador delantero de 140mm firmado pror Fractal Design.
El ventilador frontal va protegido por una rejilla antipolvo y vemos que podremos colocar otro ventilador del mismo diámetro en esta localización. Encontramos también en la portezuela material aislante.

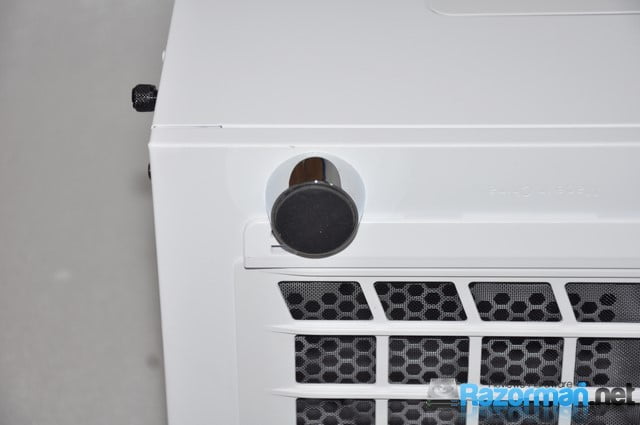

Encontramos también un mando regulador de la velocidad de los ventiladores de 3 posiciones

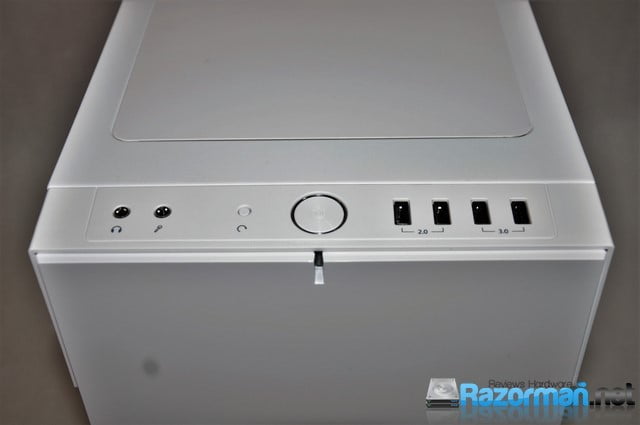

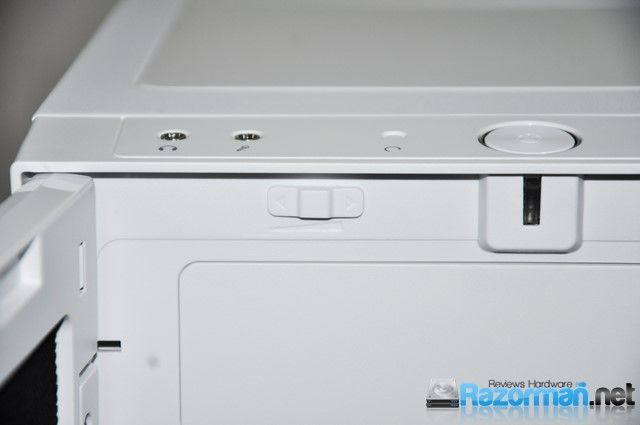

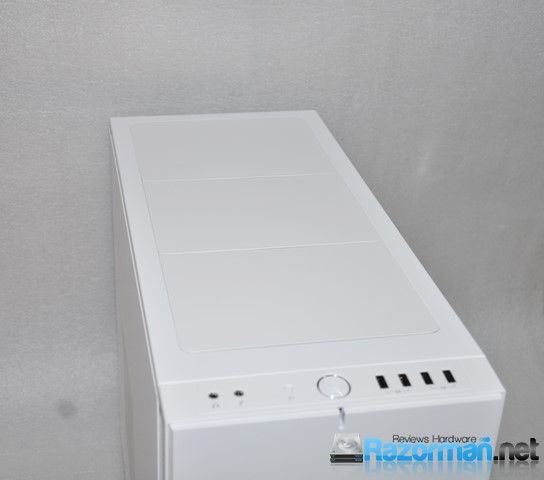

La zona superior dispone de un completo panel de control: salida audio, entrada micrófono, botón de reseteo del equipo, botón de apagado/encendido del equipo, 2 puertos USB 2.0 y otros 2 puertos USB 3.0.
La zona superior va cubierta por 3 piezas de plástico que pueden ser retiradas en caso de la instalación de ventiladores en esta zona.

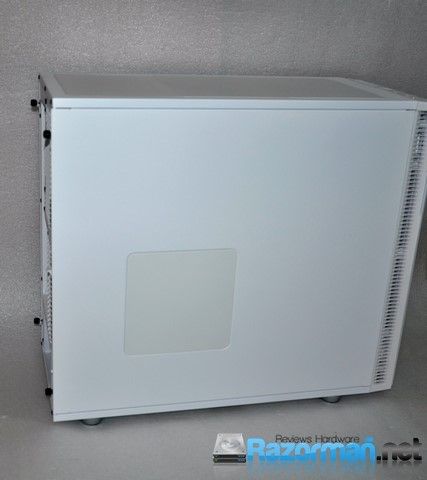

Los laterales son lisos y el izquierdo ( vista la caja de frente) posee una tapa de plástico para la colocación de un ventilador de 12 cm.

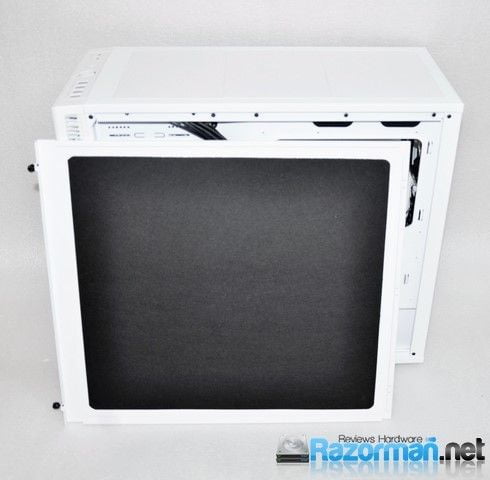

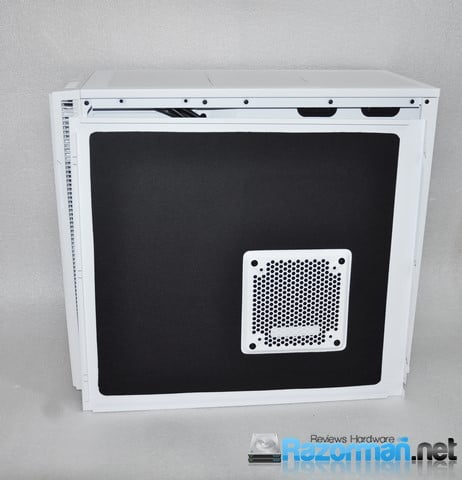

Los paneles interiores poseen material aislante como podemos comprobar

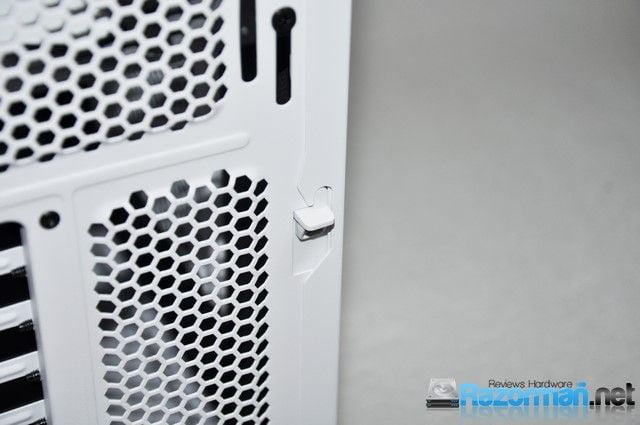

Un último detalle: el panel izquierdo posee un sistema de cierre rápido para extraer este panel lateral

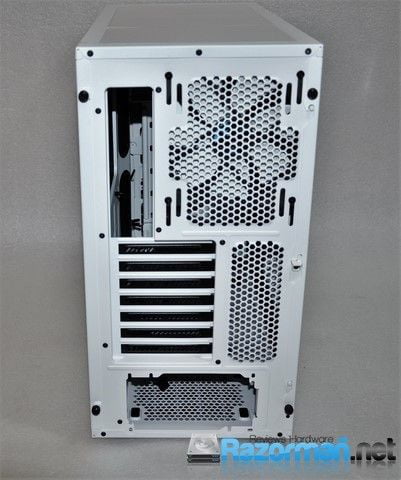

Vista trasera de la caja, con un ventilador de 12 cm. extrayendo el aire caliente del interior del equipo.

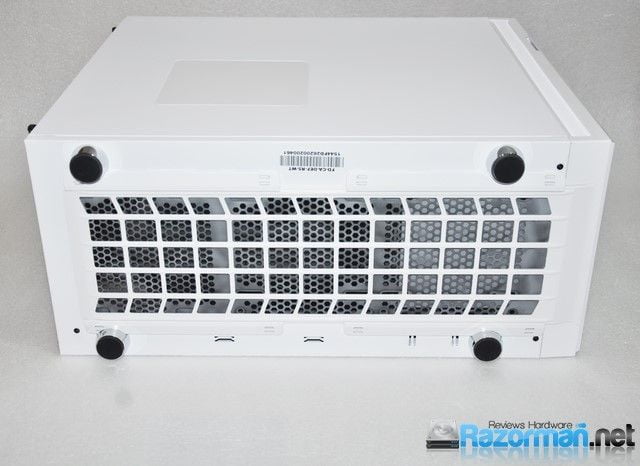

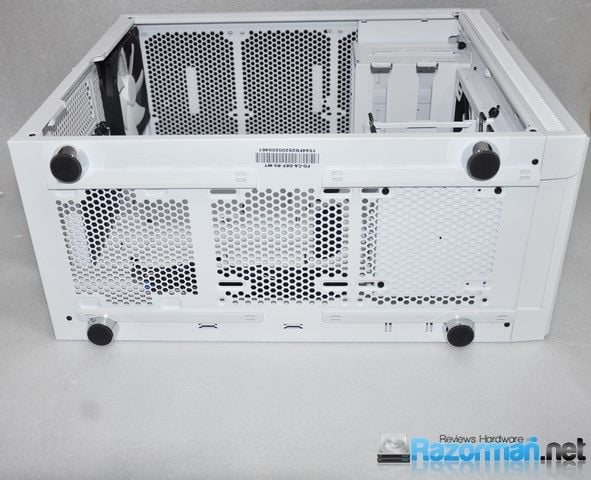

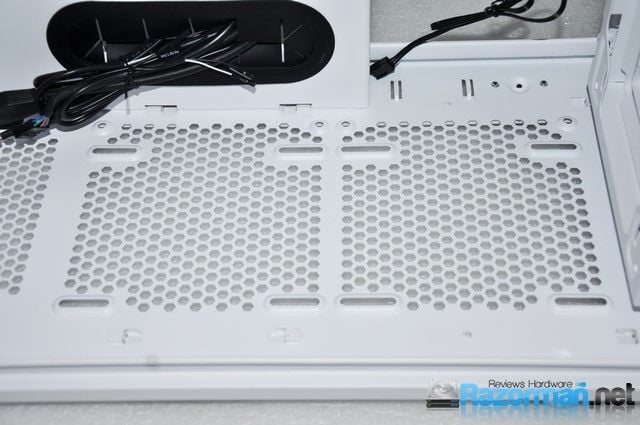

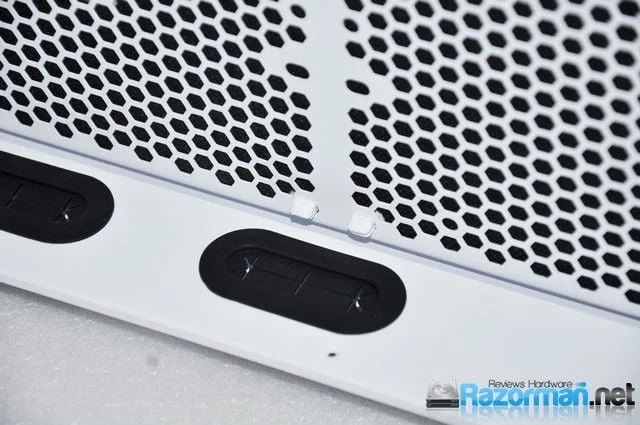

Pasamos a la zona inferior, donde vemos una gran rejilla que cubre toda esta zona y 4 patas de buena calidad.
Las patas terminan en unos pads de goma-espuma para evitar movimientos de la caja.
[nextpage title=» Fractal Design Define R5 : INTERIOR»]

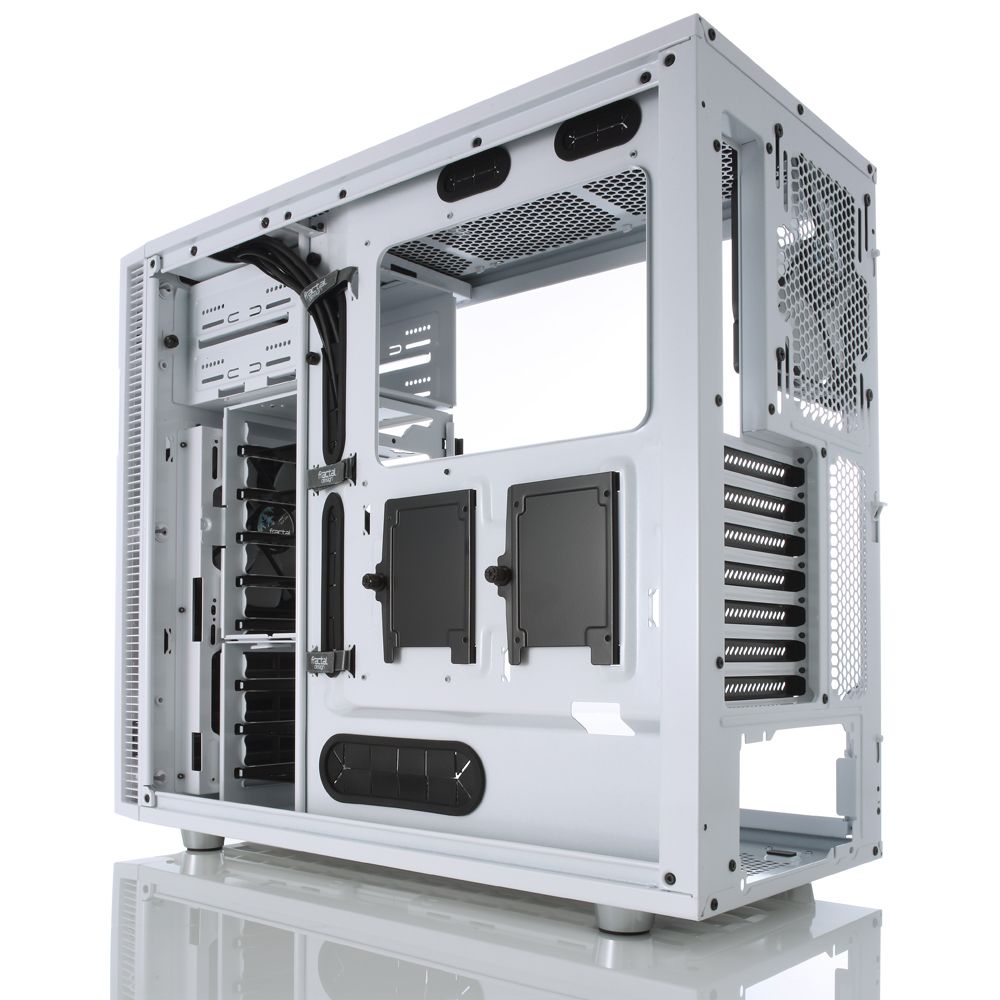

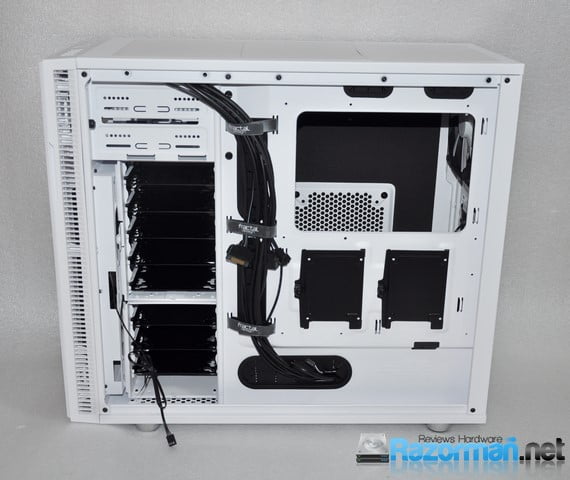

Continuamos por el interior de la caja y lo hacemos por el lateral derecho interno: el interior también está pintado en color blanco. Observad la gran cantidad de pasacables y el recogimiento de los cables de caja con unas bridas textiles.

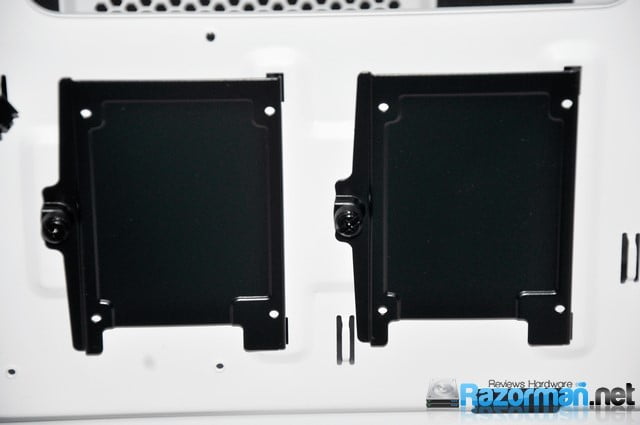

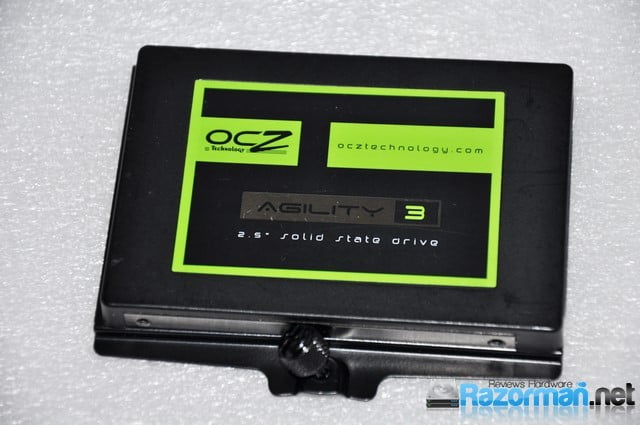

Podremos colocar 2 unidades SSD en estos soportes especiales. Más adelante en el apartado de montaje de componentes lo veréis con más detalle.

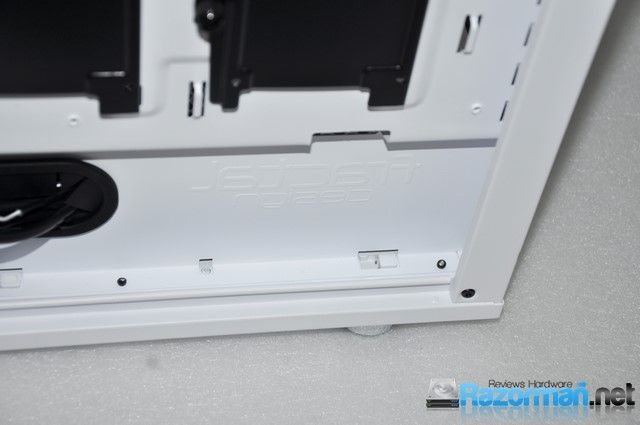

El hueco para la colocación de cableado en la caja es muy generoso. Un buen detalle.

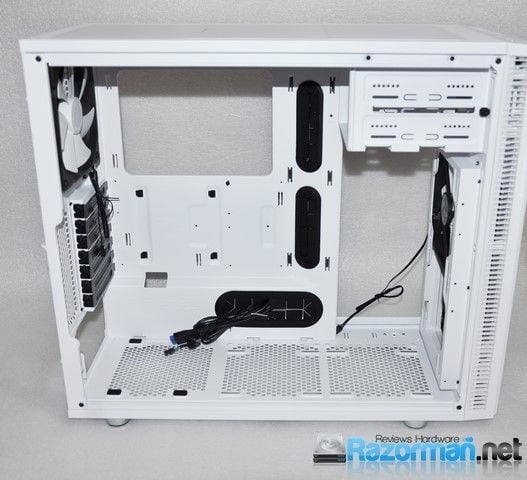

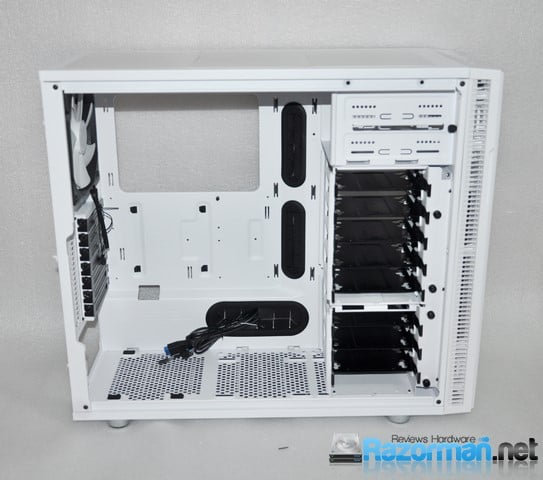

Pasamos a la zona interior izquierda – vista la caja de frente – . Es compatible con placas base de tipo ATX, Micro-ATX, Mini-ITX, además de con tarjetas gráficas de hasta 310mm – 440 retirando el rack de unidades de 3.5″ – y coolers de hasta 180mm. de altura.

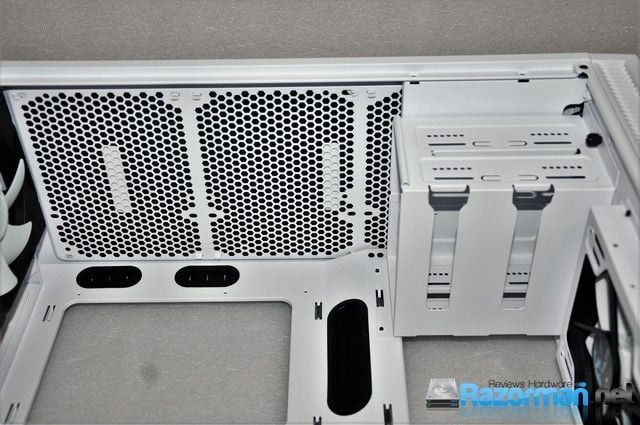

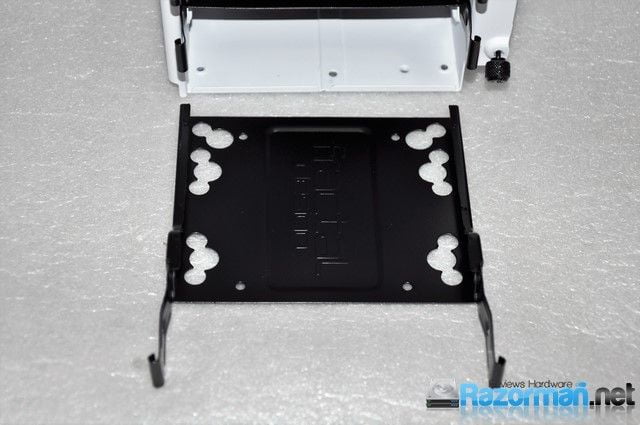

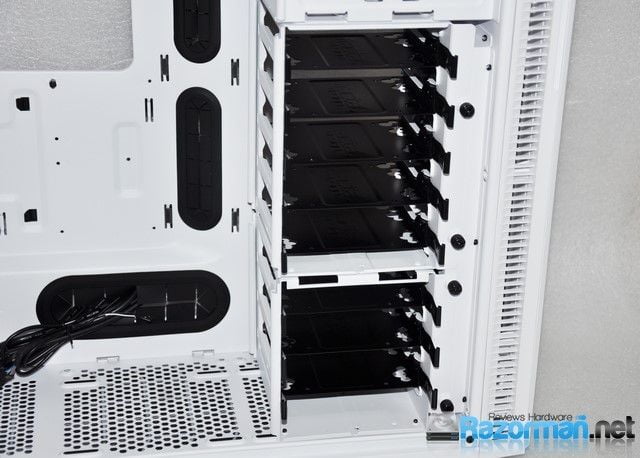

Encontramos 2 racks extraibles para la colocacion de unidades 3.5″ / 2.5″ ( 8 en total )

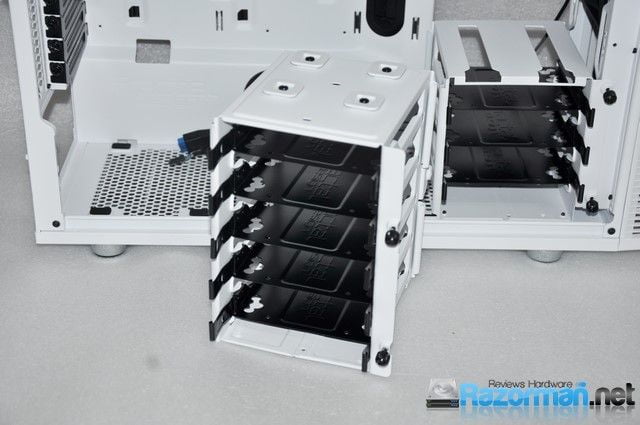

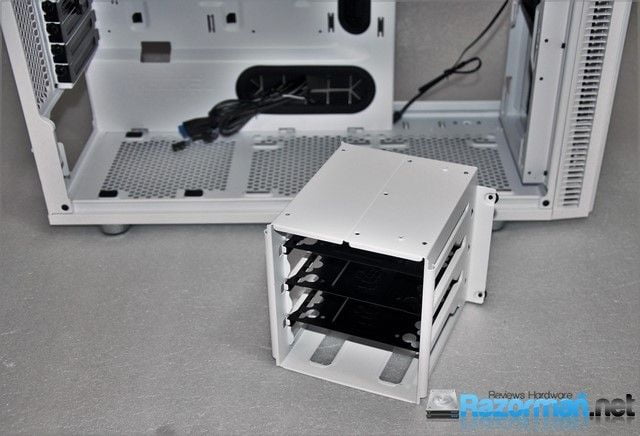

Detalle de los racks: puedes retirarlos ambos, dejar sólo 1, colocar uno anexo al otro…

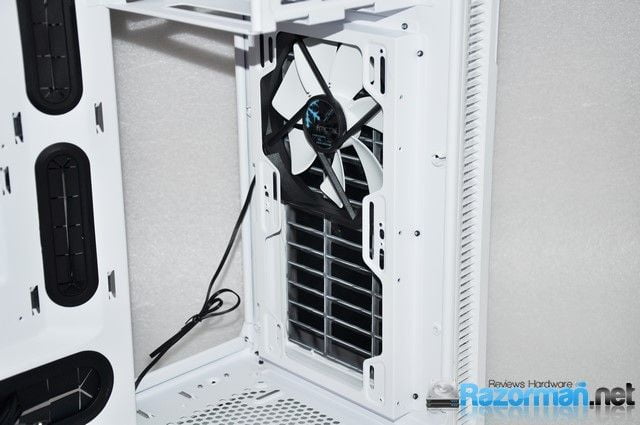

Detalle del ventilador frontal Dynamic GP14 1000RPM
En la siguiente imagen comprobamos que las tapas superiores van sujetas a presión, sólo hay que presionar sobre estas pestañas para retirarlas. Podremos colocar hasta 3 ventiladores de 120/140mm en la zona superior .

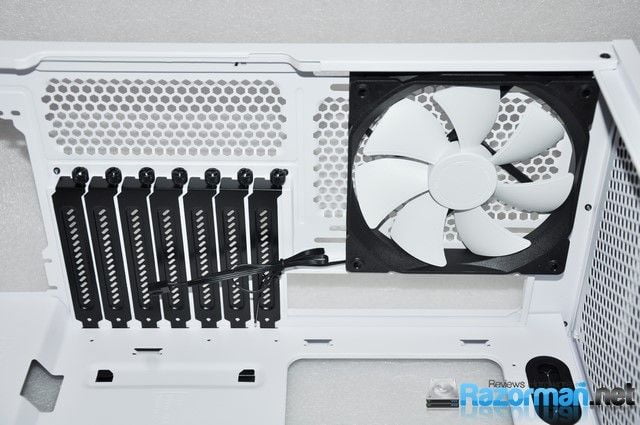

Detalle del ventilador trasero – Dynamic GP14 1000RPM y las 7 tapas metálicas removibles de los Slots de expansión PCI

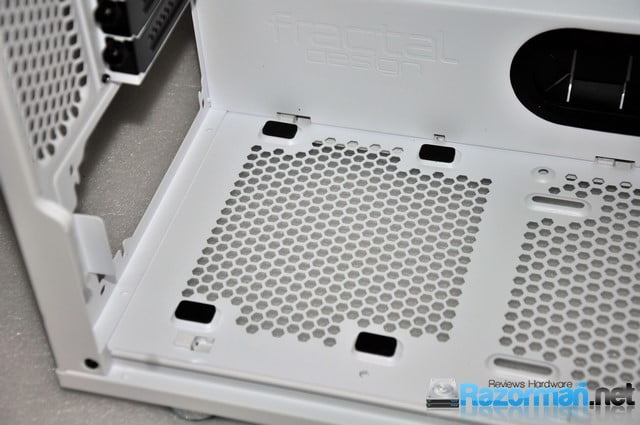

La fuente de alimentación va colocada sobre unos pads de goma para evitar vibraciones: podremos colocar otros 2 ventiladores de 120/140mm a continuación.
[nextpage title=» Fractal Design Define R5 : CONEXIONES»]

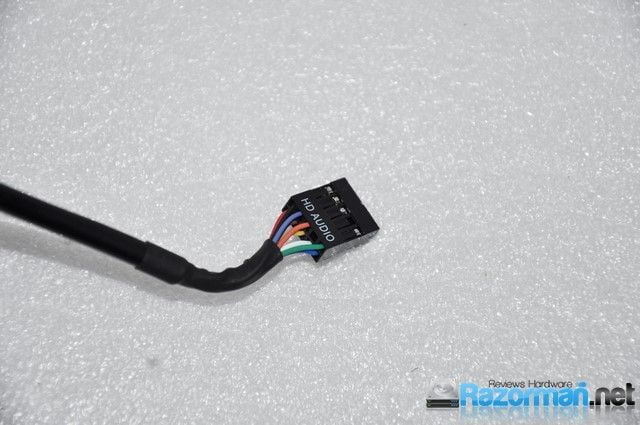

Conector HD Audio
Conector USB 3.0
Conector USB 2.0

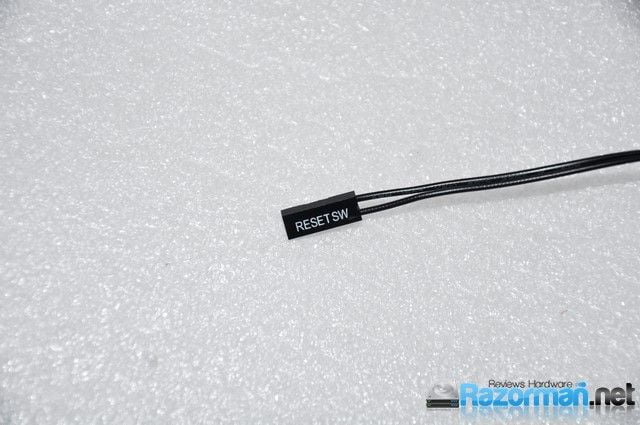

Cable reseteo del equipo

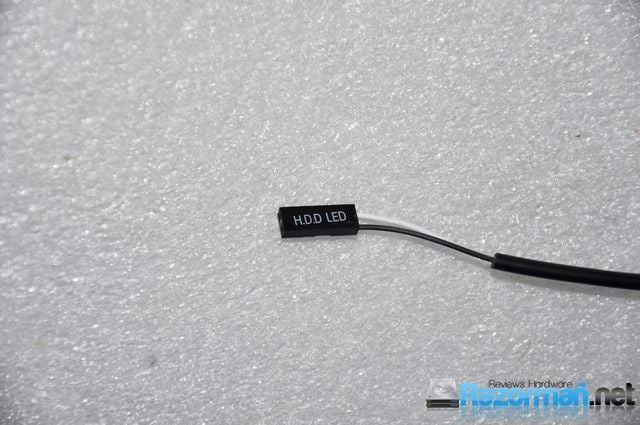

Cable para mostrar la actividad en el disco duro

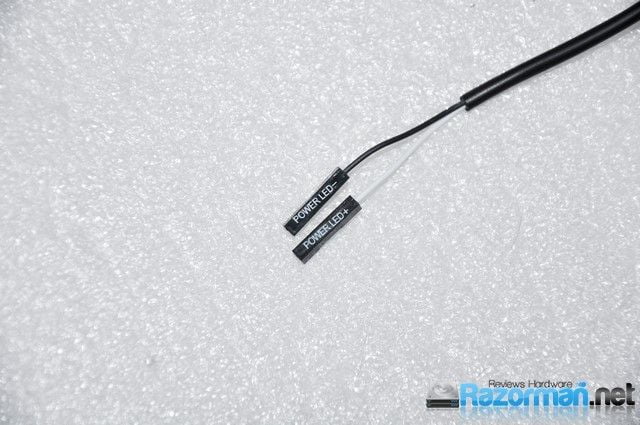

Cables Power Led

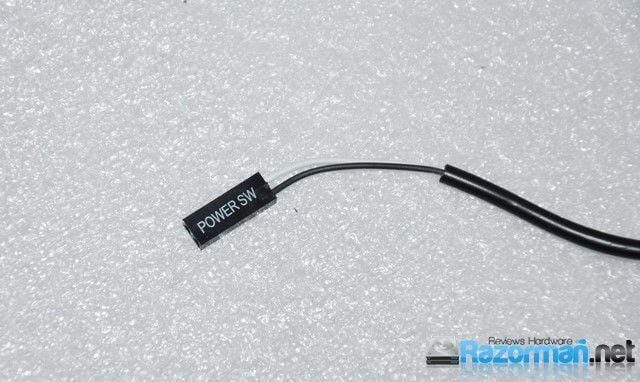

Cable para el encendido del equipo
[nextpage title=» Fractal Design Define R5 : INSTALACION DE COMPONENTES»]

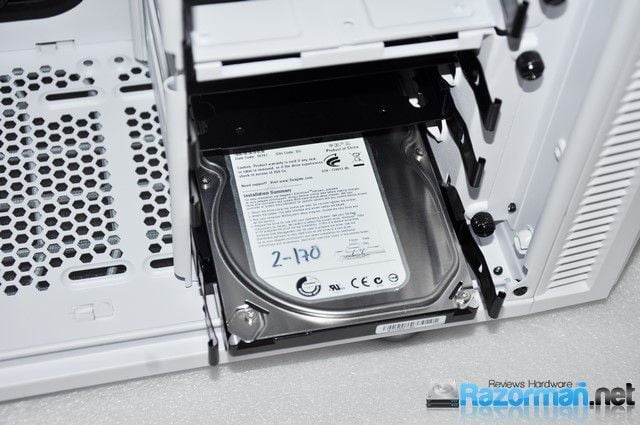

La caja dispone de 2 racks 5+3 para la colocación de unidades de 3,5/2.5″

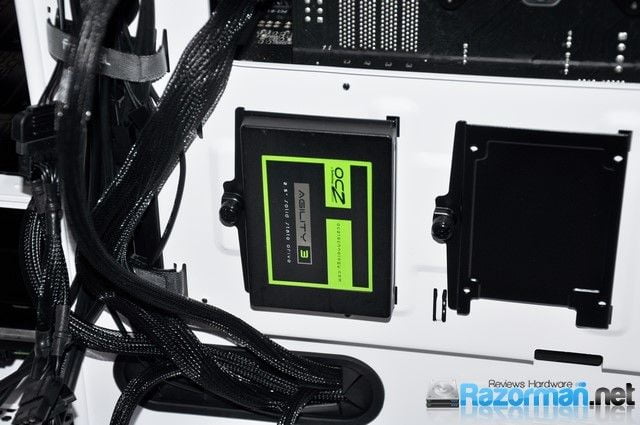

En la zona trasera existen 2 soportes como vimos anteriormente para la colocación de unidades de 2.5″
Hemos instalado los siguientes componentes:
PLACA BASE ASROCK Z97 PRO 3
TARJETA GRAFICA ASUS GEFORCE 560 TI
DISCO SSD
DISCO 3.5
FUENTE ALIMENTACION BE QUIET

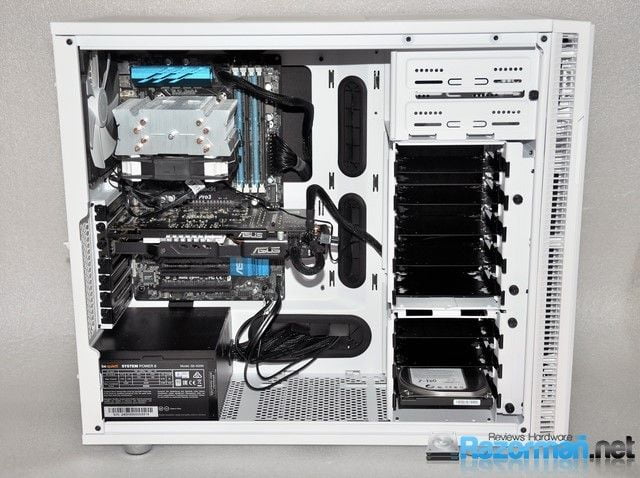

Imagen de los componentes ya instalados en el interior de la caja:
El espacio interior es muy abundante con pasacables y huecos para tener recogido el interior de la caja, pudiendo instalar hardware de máximo rendimiento sin problemas. En cuanto a sonoridad, hemos de señalar que ésta ha sido excelente, pues los 2 ventiladores incluidos no son ruidosos ni a máximas revoluciones. Se agradece el mando regulador de la velocidad de los ventiladores de serie.
[nextpage title=» Fractal Design Define R5 : CONCLUSIONES FINALES Y PUNTUACION»]
[taq_review]
Nos ha gustado mucho esta caja Fractal Define R5: su estética nos parece realmente muy bonita, con un elegante color blanco tanto interior como exteriormente que la hacen para nuestro gusto muy atractiva. Posee filtros antipolvo para mantener el interior de la caja limpio y posee abundantes pasacables y huecos para mantener el interior recogido de cableado.
El bundle incluido es muy generoso y destacamos su completo e intuitivo manual de instrucciones que nos resolverá cualquier duda que tengamos a la hora de instalar componentes. La refrigeración de serie es suficiente, con 1 ventilador introduciendo aire frio y otro ventilador expulsando el aire caliente del interior de la caja.
Las posibilidades de expansión y colocación de componentes son máximas, pues recordemos que podremos instalar coolers de hasta 180mm de altura y gráficas de 310mm de longitud ( 440 mm si retiramos los racks interiores )

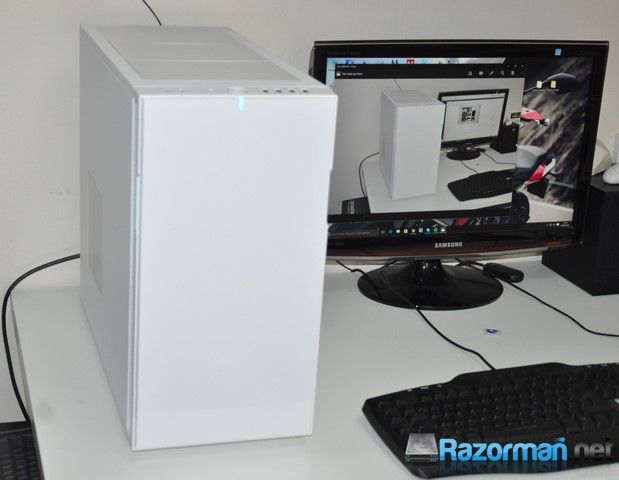

Una caja realmente muy bonita e interesante, que recomendamos a aquellos usuarios que buscan una caja de máxima calidad, diseño discreto, con una gran calidad de materiales y posibilidades de ampliación muy generosas
A FAVOR
- PRESENTACION Y CALIDAD MATERIALES
- BUNDLE INCLUIDO
- GRAFICAS HASTA 310MM LONGITUD
- 2 PUERTOS USB 3.0
- REGULADOR VELOCIDAD VENTILADORES
- COMPATIBLE RL TRIPLE RADIADOR
- FILTROS ANTIPOLVO
- MANUAL INSTRUCCIONES MUY EXTENSO E INTUITIVO
EN CONTRA
