Review CM Eisberg 120 L Prestige

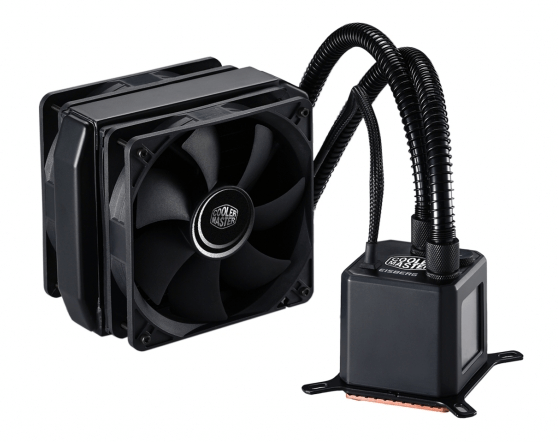

CoolerMaster nos ha cedido para analizar el kit de Refrigeración líquida Eisberg 120 L Prestige , en el que destacamos su radiador de cobre, en lugar del típico de aluminio de otras soluciones , con bomba del fabricante y prestigioso Eheim , con la particularidad de que podremos cambiar el líquido de la bomba si queremos.





Siguiendo con la bomba, podremos controlar la cantidad de líquido a traves de una ventana lateral transparente en la propia bomba, además con la tecnología de micro-canales de la bomba, se optimiza y mejora el contacto con el zócalo de la CPU , lo que redunda en una menor temperatura de la misma. El uso de la tecnología Jet Stream ofrece un turbo de inyección de agua en el interior del bloque de agua y proporciona una velocidad óptima en la presión del flujo de agua.









Muchas gracias a Cooler Master por facilitarnos el Kit de Refrigeracion líquida Eisberg 120 L Prestige  para su análisis:











EISBERG 120 L PRESTIGE: CARACTERISTICAS TECNICAS



CPU Socket	Intel Socket: LGA 2011/1366/1156/1155/1150/775AMD Socket: FM2 / FM1 / AM3 + / AM3 / AM2 + / AM2
Fan Dimension	120 x 120 x 25mm
Velocidad del ventilador	1600 rpm
Airflow	60,2 CFM / 102,5 m3 / h
Nivel de ruido del venti (dB-A)	20,5 dBA
Conector	3 pines
Dimensiones del radiador	156 x 124 x 30 mm
Dimensiones de la bomba	65,71 x 66,00 x 66.95mm
Tipo de bomba	Tubo de cerámica y en el eje
Bomba Q-max	400 Litros por hora
Bomba de ruido	<25 dBA
Bomba de la esperanza de vida	50.000 h
Velocidad de la bomba	3600 rpm @ 12 VCC
Dimensiones Tubos	10/8 mm – 16 «/ 5,0» Wrap ID + Manguera
Nota	100% radiador de cobre 100% placa de cobre Cold





EISBERG 120 L PRESTIGE: EMBALAJE EXTERIOR







Empezamos viendo el embalaje exterior que nos recuerda al mismo ya visto en otros productos de Cooler Master: en esta parte frontal sobre un fondo negro vemos una imagen de la bomba y de uno de los ventiladores, además del logo del fabricante y modelo.







En uno  de los laterales ( de color malva ) se ha impreso como es habitual el logo del fabricante y modelo.

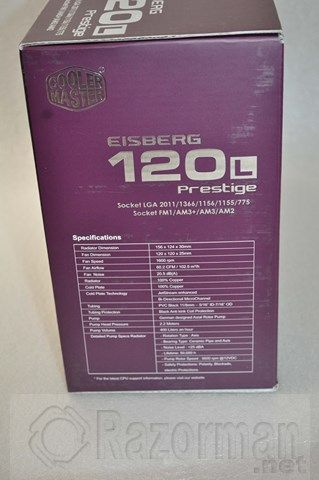

Vemos en estos laterales de la caja una fotografía de la bomba del Kit de RL y también una tabla con las principales especificaciones técnicas.







Vista trasera de la caja: encontramos en varios idiomas varias anotaciones sobre las características el Kit.







Detalle de estas especificaciones técnicas como decimos en nuestro idioma también.

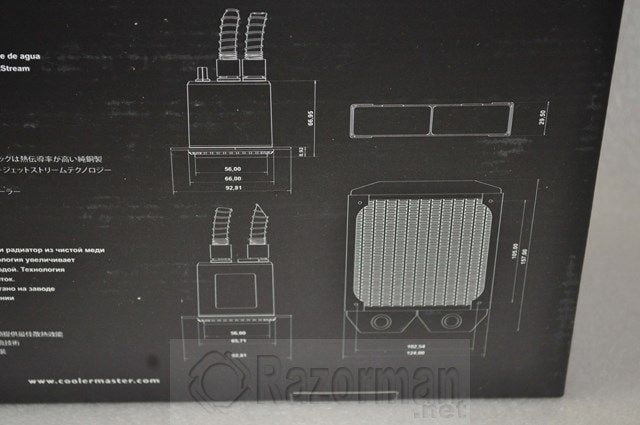

Encontramos tambien varias ilustraciones de las dimensiones del Kit Eisberg 120 L Prestige.





EISBERG 120 L PRESTIGE: PRESENTACION INTERIOR Y ACCESORIOS

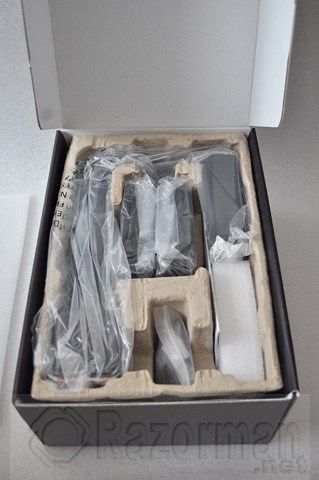

Al abrir la caja, vemos que todos los componentes y accesorios del kit se incluyen a su vez en un molde de cartón para su colocación inteior y todos los elementos vienen protegidos por una bolsa de plástico.

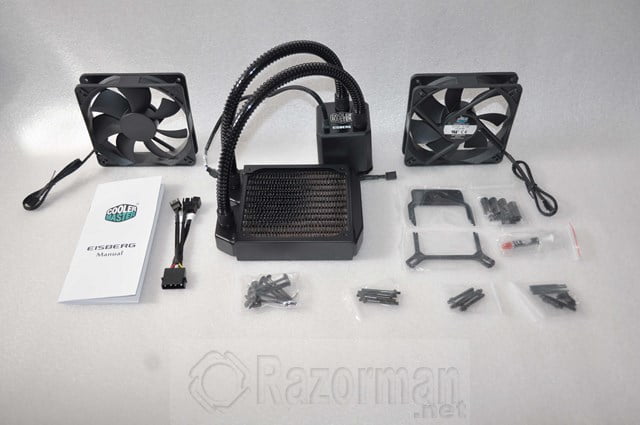

En esta imagen vemos todos los componentes incluidos ya fuera de la caja:





Se incluyen estos elementos:



2 Ventiladores de 120mm

Manual de Instrucciones

Cable en Y para la conexion de los ventiladores y la bomba a un conector Molex

Tornilleria diversa para la colocacion de la bomba en el socket del procesador

Kit de RL Eisberg 120L Prestige

Jeringa conteniendo pasta térmica

Piezas metalicas para fijacion de la bomba al socket.

Goma para evitar vibraciones entre ventilador-radiador

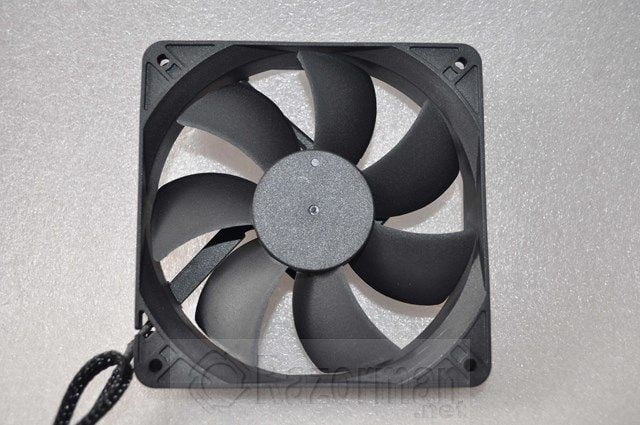

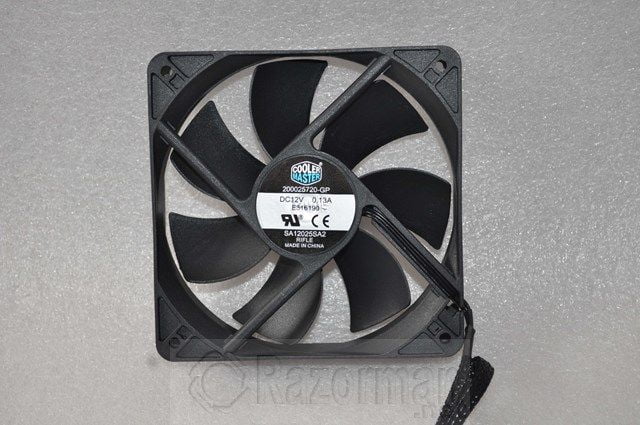

En las 2 imágenes anteriores vemos uno de los ventiladores incluidos, fotografiado el ventilador por ambos lados. Es un ventilador de 120mm algo ruidoso a máximas revoluciones.





La alimentacion del ventilador se realiza a traves de un cable de 3 pines, por lo que no tiene funcion PWM.

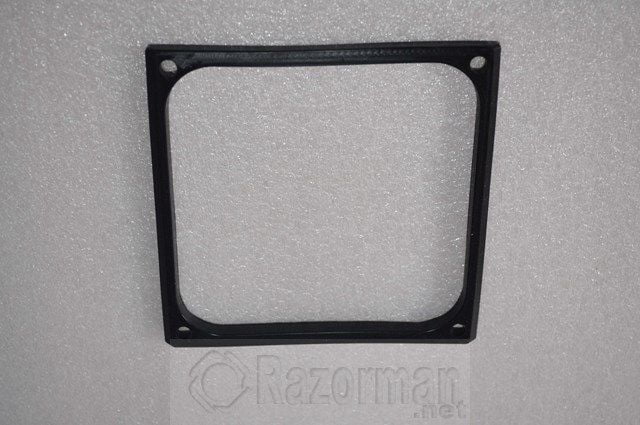

Goma para mitigar las vibraciones del ventilador

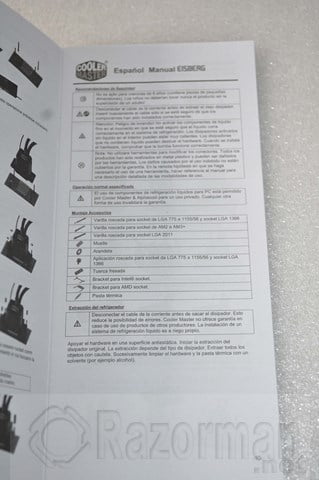

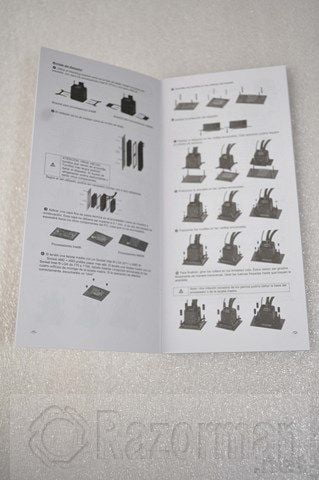

Imagenes del manual de instrucciones del kit de RL Eisberg 120 L Prestige

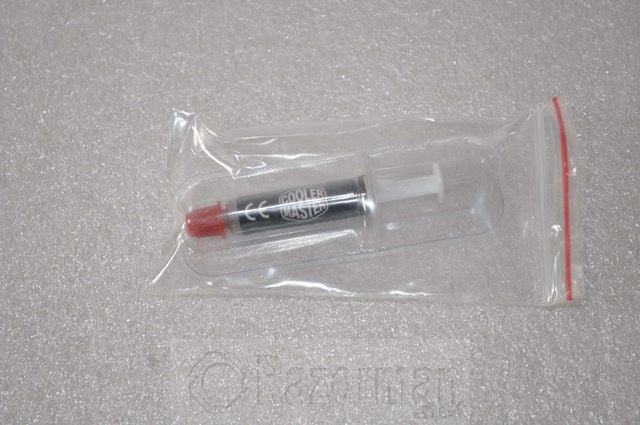

Jeringa con pasta térmica de Cooler Master

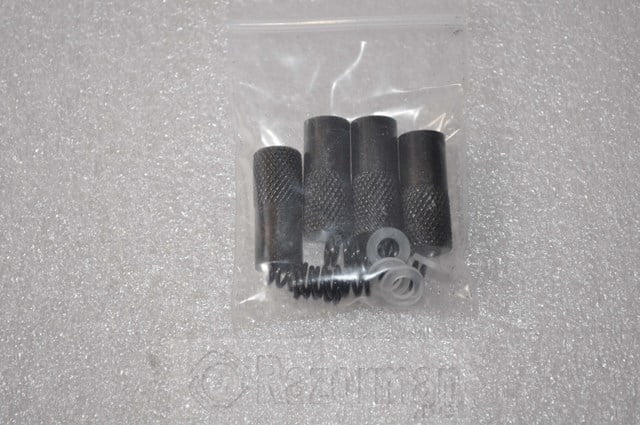

Arandelas, muelles y tornillos de sujeccion de la bomba al socket del procesador.

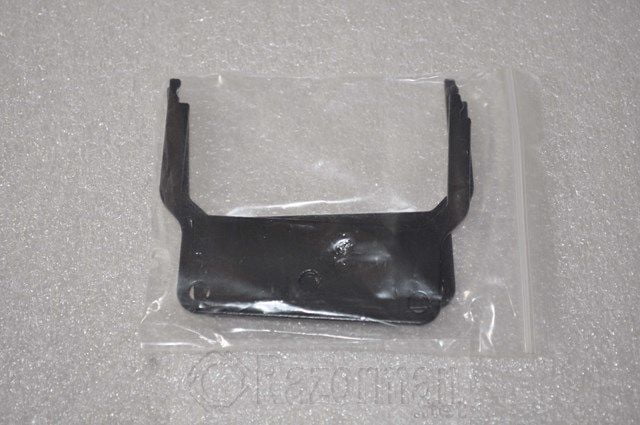

Piezas metálicas para asegurar la bomba al socket del procesador (AMD)

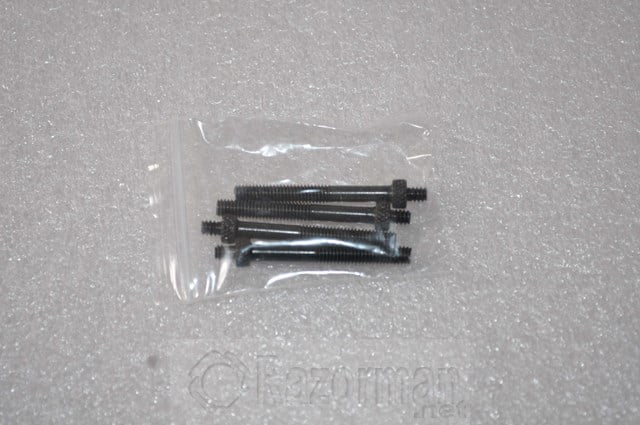

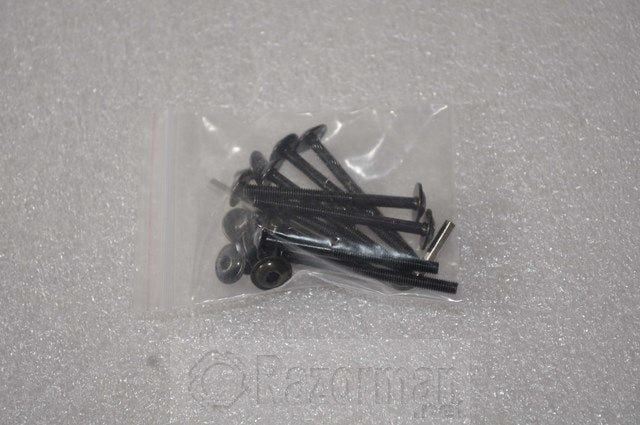

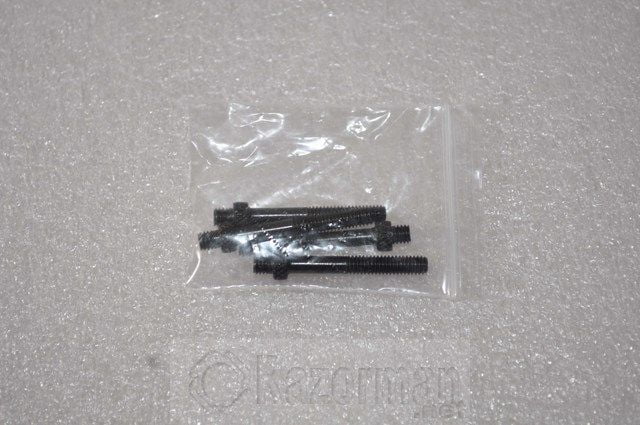

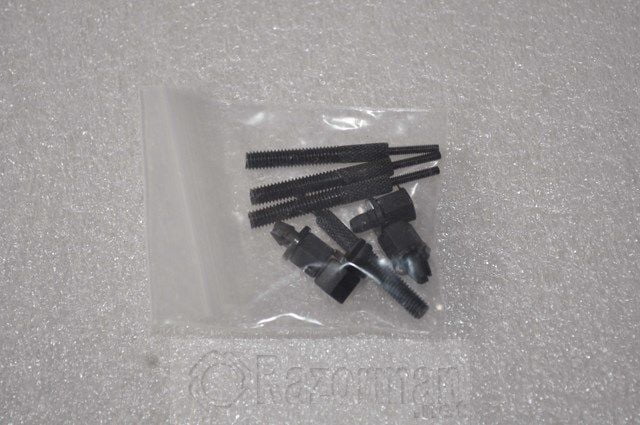

Tornilleria diversa para INTEL y AMD

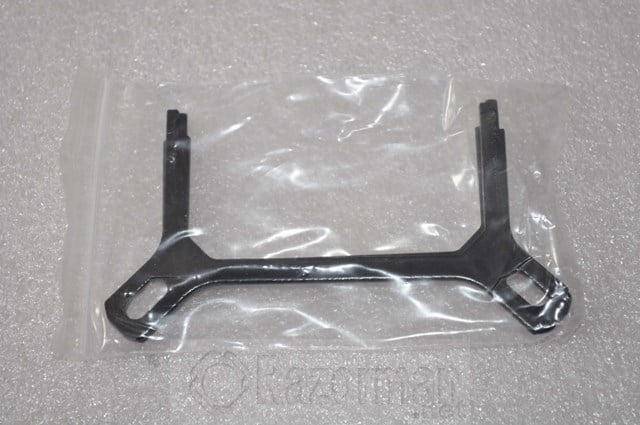

Piezas metálicas para asegurar la bomba al socket del procesador (INTEL)



EISBERG 120 L PRESTIGE AL DETALLE



Una vez vistos los componentes y accesorios incluidos en el Kit de RL Eisberg 120 L Prestige, vamos a ver el Kit en detalle:

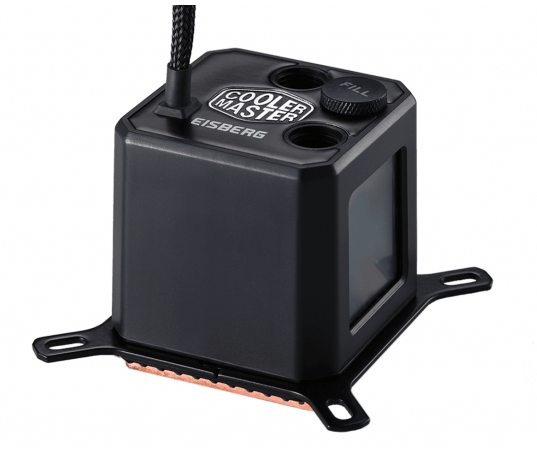

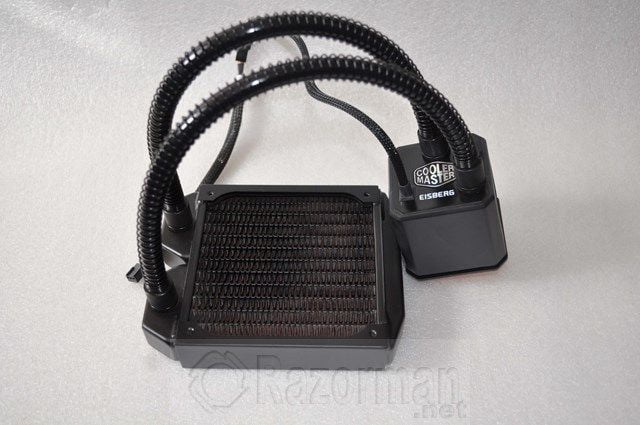

En la imagen anterior vemos el kit de RL Eisberg 120 L prestige, formado por el radiador ( con la particularidad de ser de cobre en lugar de aluminio ) y una bomba de forma «cuadrada». La bomba tiene unas dimensiones de 65,71 x 66,00 x 66.95mm y el radiador de 156 x 124 x 30 mm

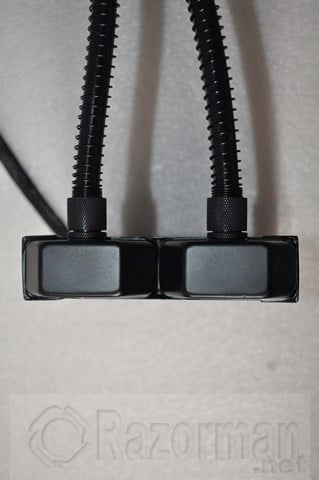

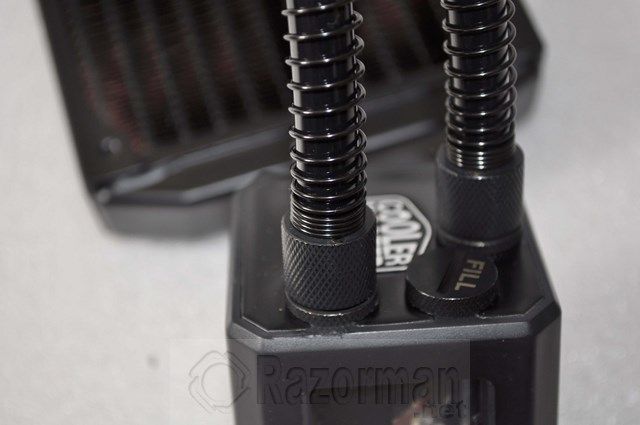

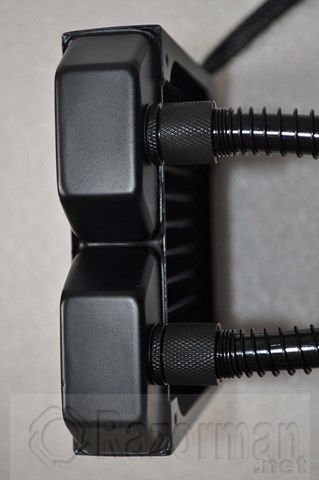

Detalle del acople de los tubos encargados de transportar el líquido a la bomba, se unen mediante racores de una excelente calidad. Los tubos son de color negro y vienen rodeados por una espiral metálica de igual color.

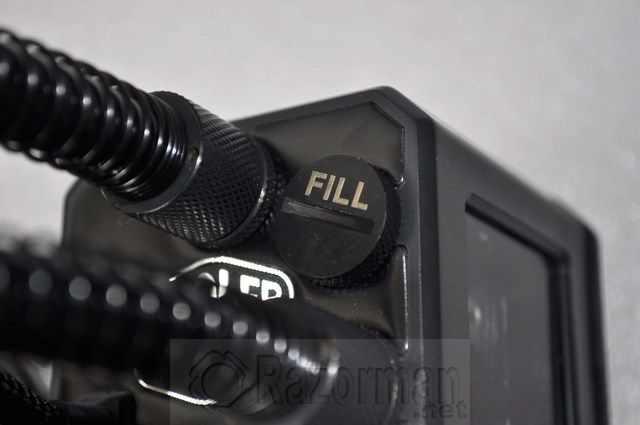

Encontramos un tornillo que nos permite rellenar de líquido la bomba del kit de RL de Eisberg.

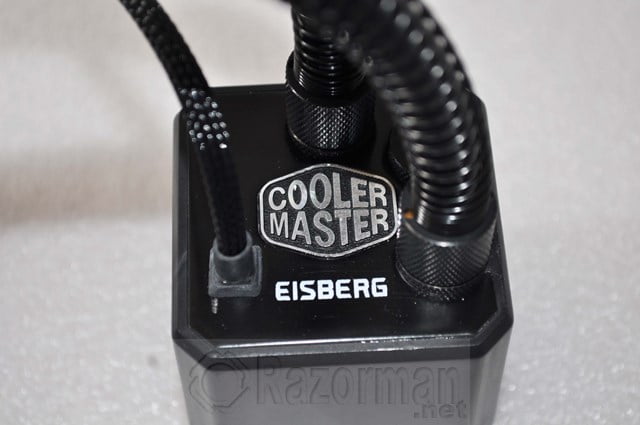

Vista superior de la bomba, con el logo del fabricante. Aemás encontramos la salida del cable de alimentación de la bomba.

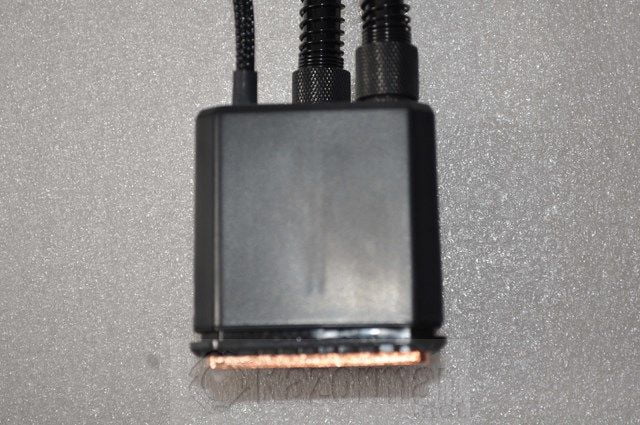

Vista de uno de los laterales de la bomba, completamente liso.







En las 2 imagenes anteriores vemos un plano cenital del radiador.

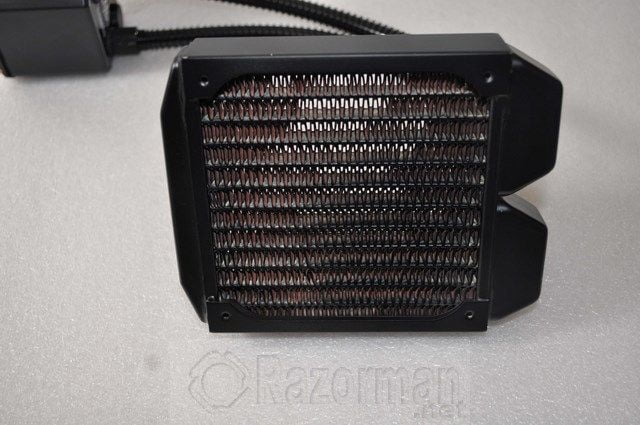

Vista de las rejillas del radiador, como decimos en cobre, a diferencia de otros radiadores de RL vistos anteriormente.

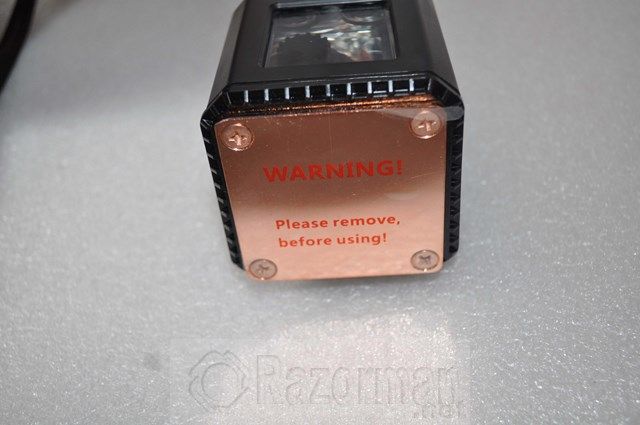

Base de cobre de la bomba, con el sistema Micro Channel para efectuar mejor contacto con el zócalo metálico de la CPU

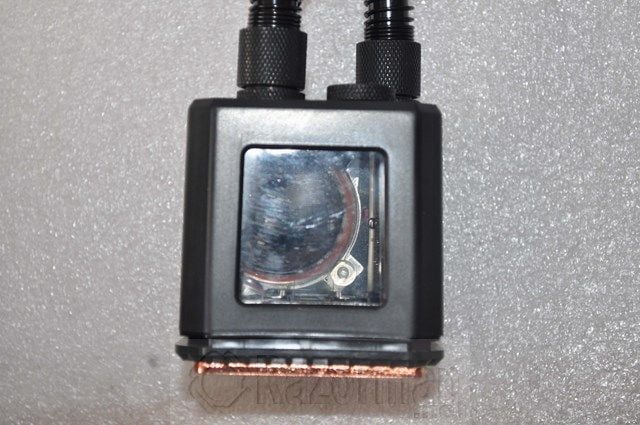

Uno de los laterales de la bomba es transparente, para que podamos controlar el nivel del líquido de refrigeración

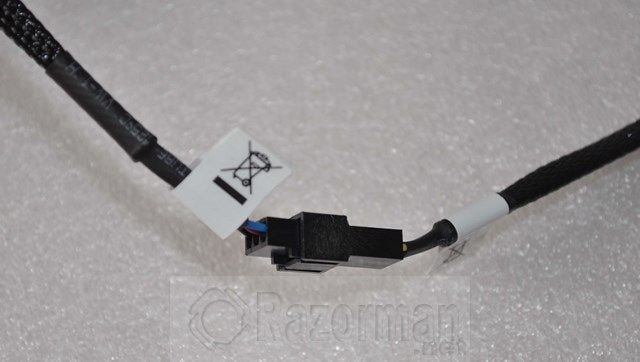

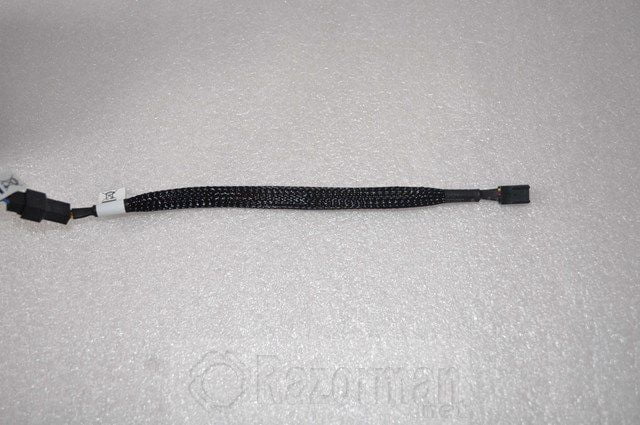

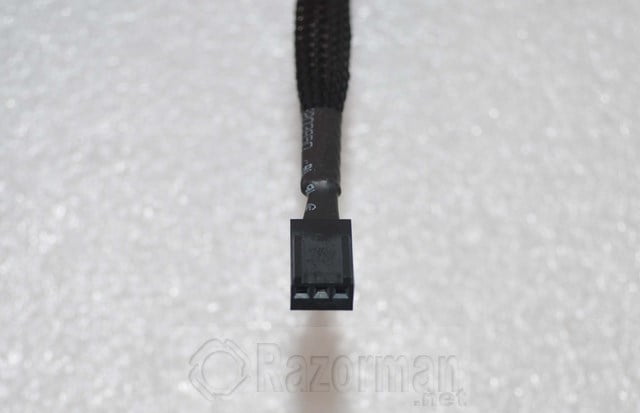

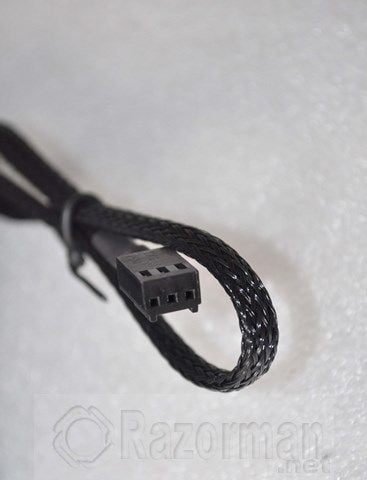

En las 3 imagenes anteriores podemos ver el cable de alimentacion de la bomba a la placa base, el conector es de 3 pines y el cable está mallado en la superficie.

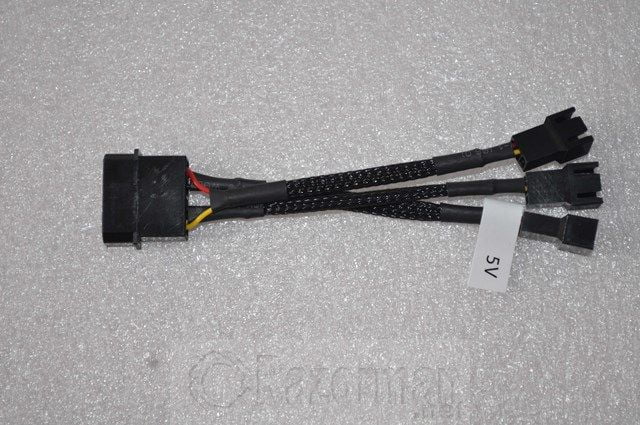

Detalle del cable que permite la conexion de los 2 ventiladores y el cable de alimentación de la bomba a un conector MOLEX de 4 pines



EISBERG 120 L PRESTIGE: INSTALACION



Una vez visto en detalle del Kit de RL Eisberg 120 L prestige, vamos a ver el proceso de instalación del mismo. La instalacion la vamos a realizar en una caja In Win Grone White , una placa base Gigabyte GA-Z77 D3H y un procesador Intel Core i5 2500K

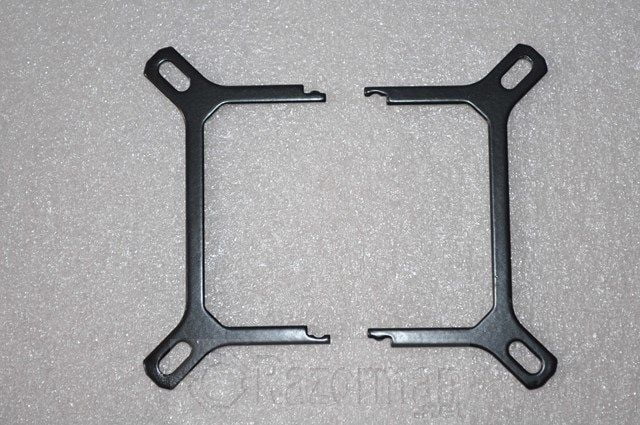

Tomamos estas 2 piezas metálicas para el socket INTEL

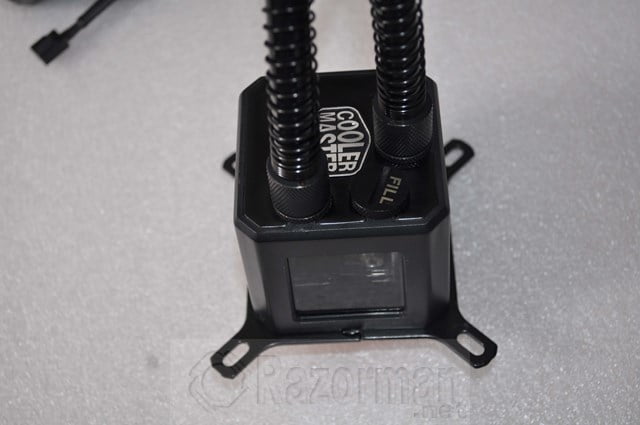

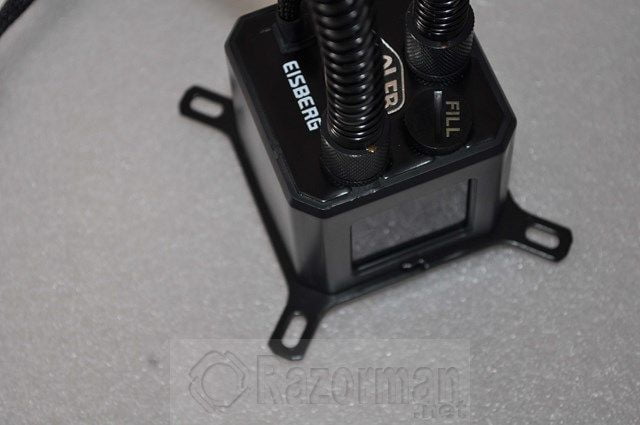

Y las colocamos en un biselado interior de la base de la bomba del Kit, uniendo las 2 piezas anteriores, quedando finalmente montadas como se aprecia en las 2 imágenes siguientes:

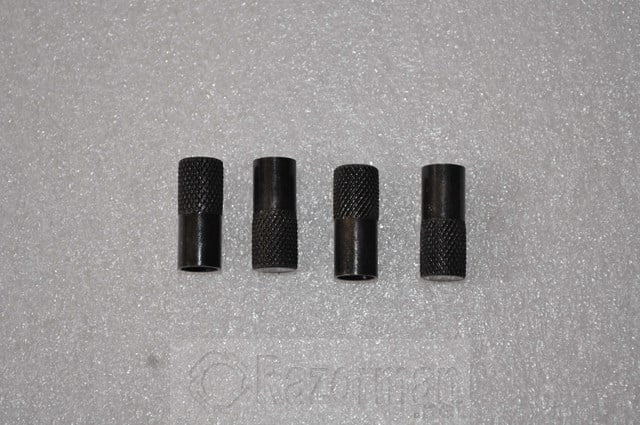

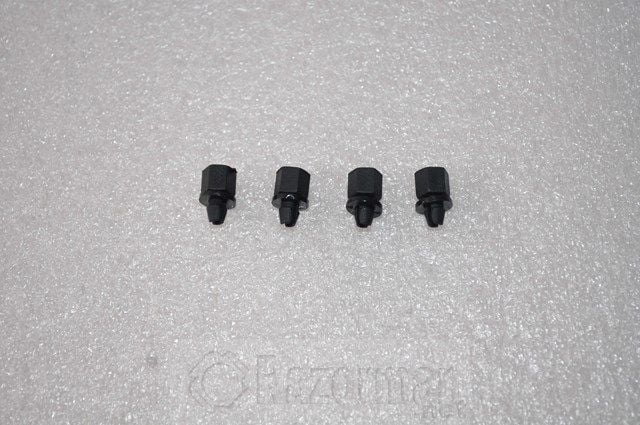

A continuacion colocamos estas 4 piezas plásticas:

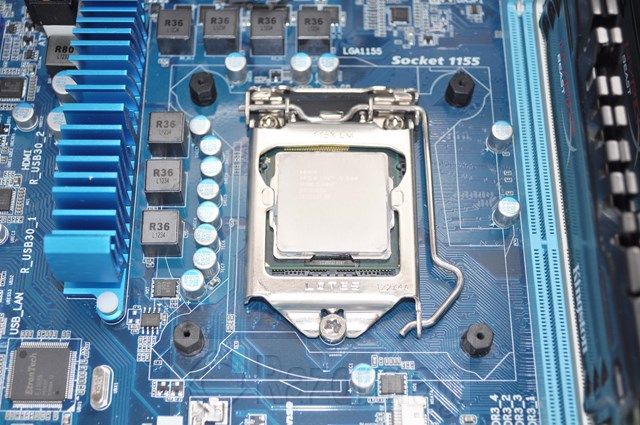

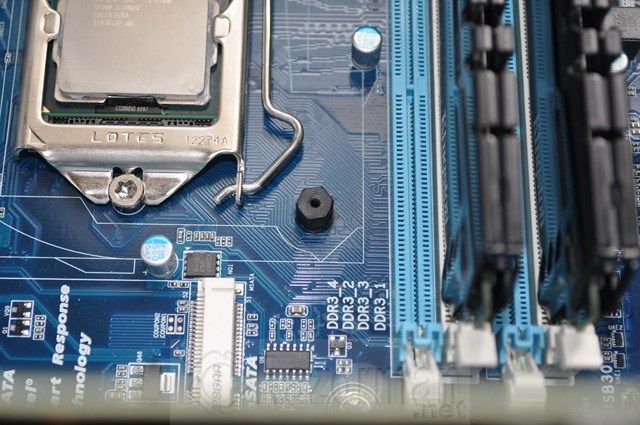

En los agujeros de instalacion de un cooler tradicional, quedando así en la placa:

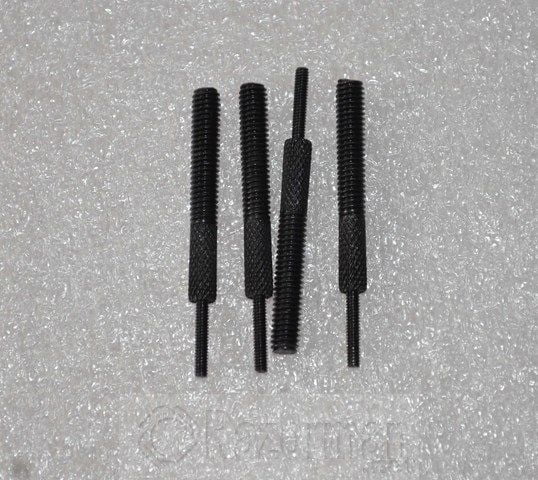

Una vez finalizado, tomamos estos 4 tornillos :

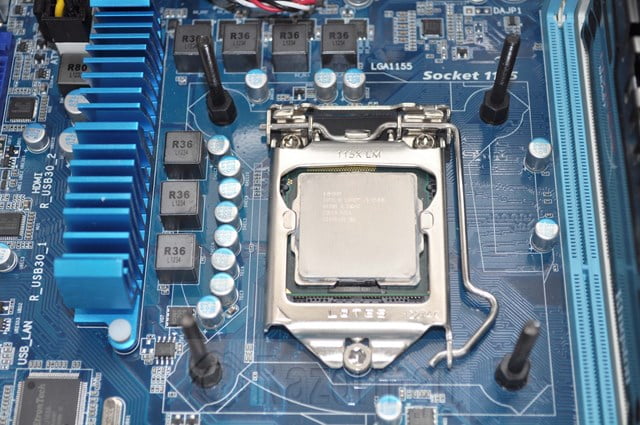

Y los enroscamos en las 4 piezas de plástico anteriormene descritas:

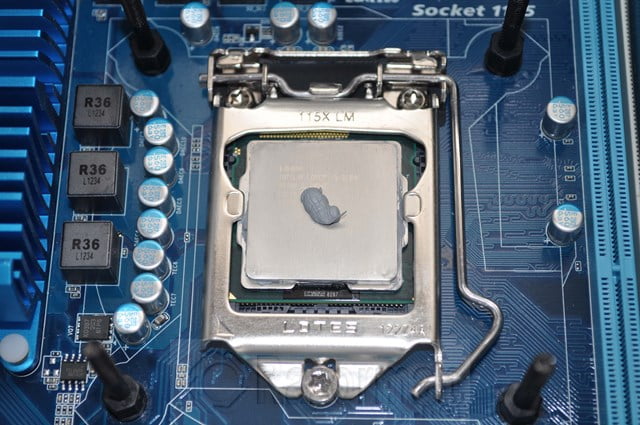

Ya podemos colocar la pasta térmica en el zócalo metálico de la CPU:

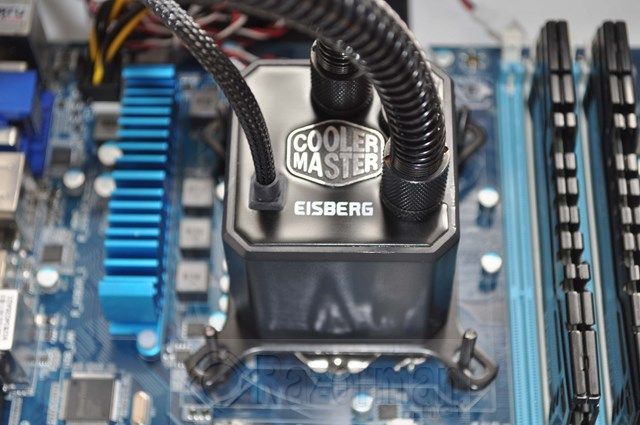

Y colocamos a continuacion la bomba encajando los agujeros de la pieza que hemos colocado en la bomba sobre los tornillos vistos anteriormente:

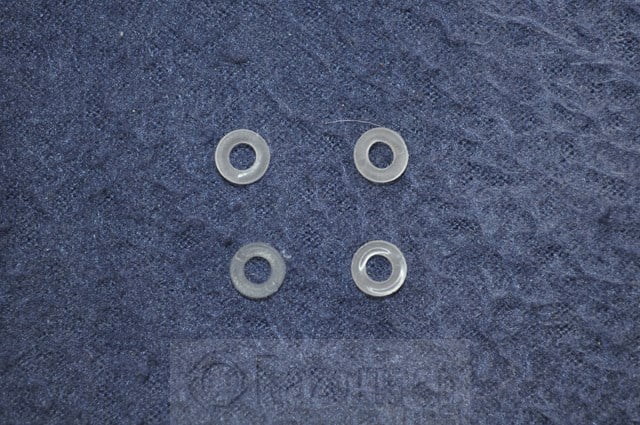

Ahora, colocamos estas 4 arandelas de plástico sobre la base de la pieza metálica que acabamos de ver:







Quedando así:

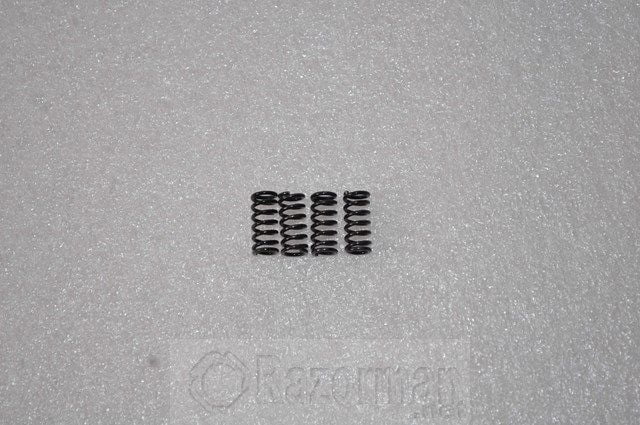

Tomamos estos 4 muelles:

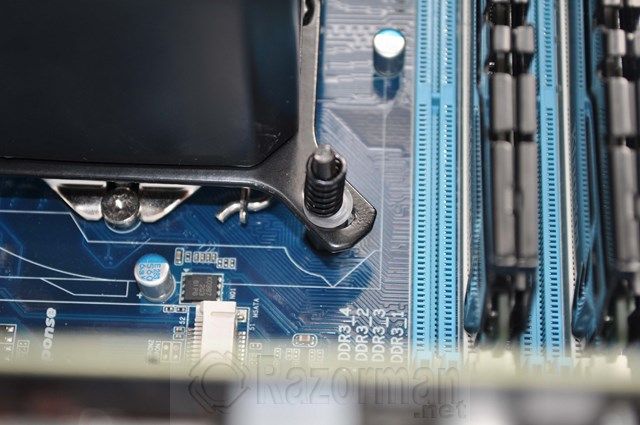

Y los colocamos en los tornillos de sujeccion de la bomba:







A continuacion fijamos el conjunto con estas tuercas:

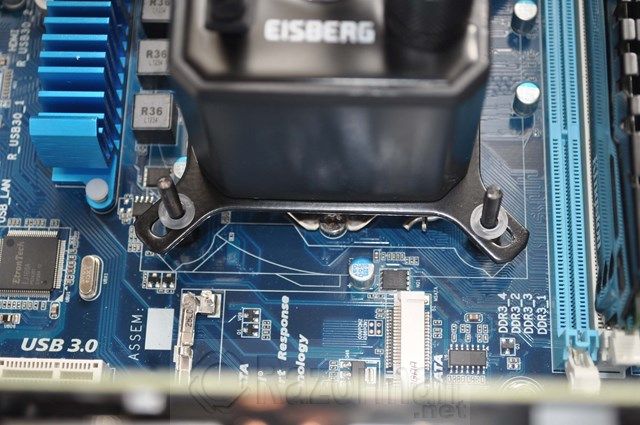

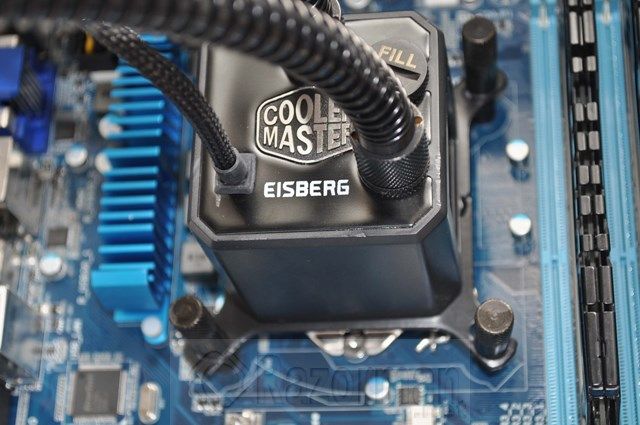

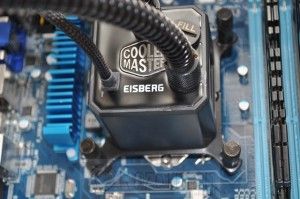

Quedando asegurada así:

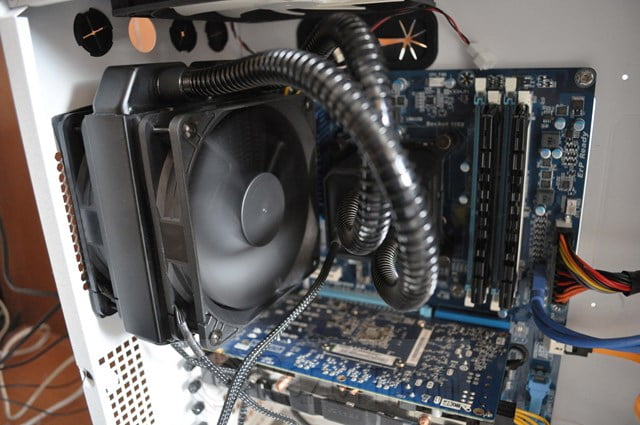

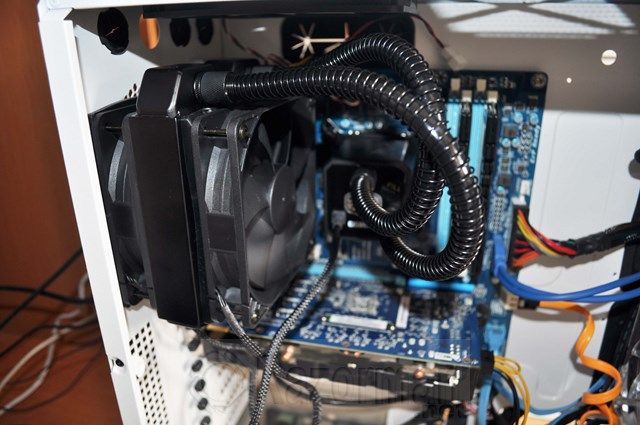

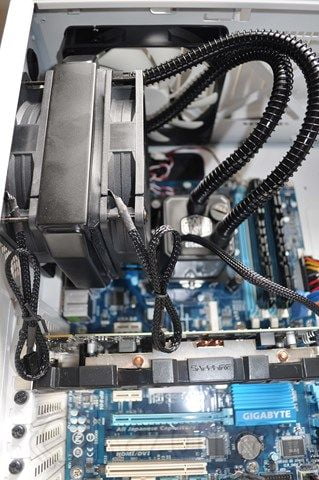

Colocamos los ventiladores al radiador haciendo uso de los tornillos al efecto y a su vez , aseguramos el conjunto a la parte trasera de la caja:







Conectamos todos los cables de alimentación: ventiladores y bomba a la placa base

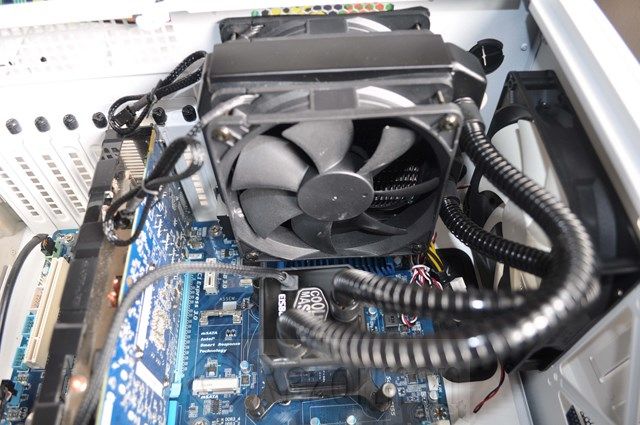

Ya está el kit perfectamente listo para funcionar, tras lo cual conectamos el equipo y la bomba y los ventiladores comenzaran a funcionar:







EISBERG 120 L PRESTIGE: PRUEBAS DE RENDIMIENTO



El equipo de pruebas consta de estos componentes:







Para probar el rendimiento del procesador ejecutamos durante 30 minutos Aida 64 Enterprise Edition. Primero tomamos nota de la temperatura en IDLE antes de la ejecucion y despues observamos la temperatura obtenida tras la ejecucion del bench despues de esos 30 minutos.







En este gráfico observamos las temperaturas obtenidas:





Obtuvimos una temperatura de 30º en IDLE antes de comenzar la prueba con Aida 64, tras ejecutar el programa durante 30 minutos consecutivos, el procesador pasó a una temperatura de 50ºC. Comprarado con el Cooler Master Seidon 120M, calca la temperatura en IDLE, pero en FULL disminuye ésta -1ºC



Realizamos un ligero overclock al procesador, y lo pasamos de 3,3 Ghz hasta los 4 Ghz, obteniendo entonces estas temperaturas:







Al subir la frecuencia del procesador, obviamente tambien aumentan las temperaturas de funcionamiento del mismo: en el caso de la temperatura en reposo del procesador, ésta ascendió desde los 30 hasta los 38º, mientras que en full la temperatura subió desde los 50º con la velocidad nominal del procesador hasta los 57ºC cuando este funciona a 4 Ghz.







COOLER MASTER EISBERG 120 L PRESTIGE: CONCLUSIONES FINALES Y PUNTUACION



Es la primera vez que analizamos un kit de RL de Eisberg y la verdad es que nos ha dejado una muy buena impresión. Las prestaciones han sido magníficas, prácticamente calcando las que obtuvimos en su día con el CM Seidon 120M, mejorándolas en un grado en la temperatura máxima en full y comportándose muy bien practicando overclocking al procesador, con unos márgenes importantes de seguridad en cuanto a temperatura alcanzada por la CPU.

El funcionamiento de la bomba es más ruidoso que en el caso del CM Seidon 120M, la cual recordamos que era bastante silenciosa, como decimos esta bomba de Eisberg es más ruidosa, aunque dentro de unos márgenes soportables perfectamente. Lo mismo podemos decir de los 2 ventiladores de Cooler Master, son bastante silenciosos cuando éstos no están girando a sus máximas revoluciones, momento en el que son claramente audibles.

Los materiales y el diseño del kit de RL son excelentes: todas las piezas encajan perfectamente entre sí y es posible instalar el kit en 5 minutos sin problemas, siguiendo si se es profano en la materia el manual de instrucciones que acompaña el kit.

El precio del Kit CM Eisberg 120 L Prestige es de aproximadamente 140 euros, un precio realmente elevado, que tiene su justificación en la bomba fabricada por el prestigioso fabricante Eisberg, pero creemos que su precio no compensa pues podemos adquirir un CM Seidon 120M por poco más de 70 euros y las prestaciones son bastante similares entre ambos.

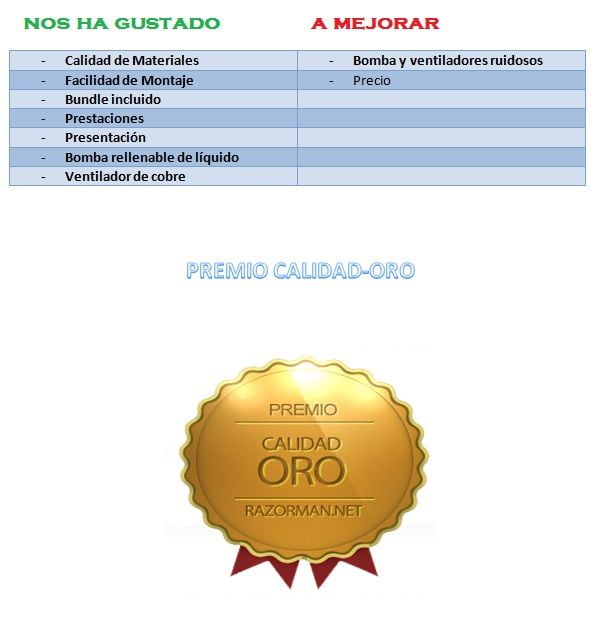

Le damos una puntuacion a este Kit Cooler Master Eisberg 120 L Prestige de 9/10 puntos y el premio CALIDAD ORO





PUNTUACION FINAL COOLER MASTER EISBERG 120 L: 9/10
