CRYORIG C1: INSTALACION

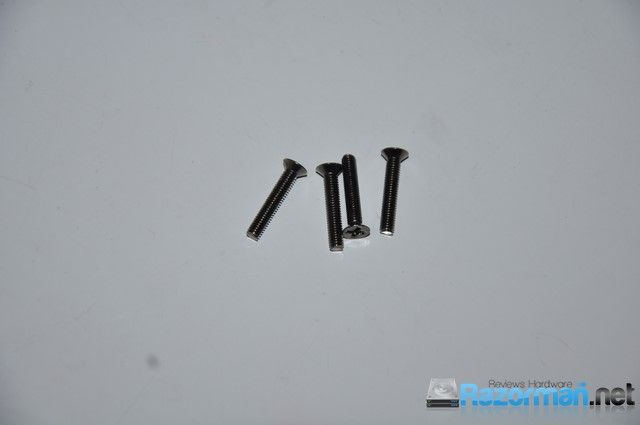

Antes de proceder a la instalacion del cooler, deberemos fijar el ventilador al radiador, para ello, sirviendonos de estos 4 tornillos:

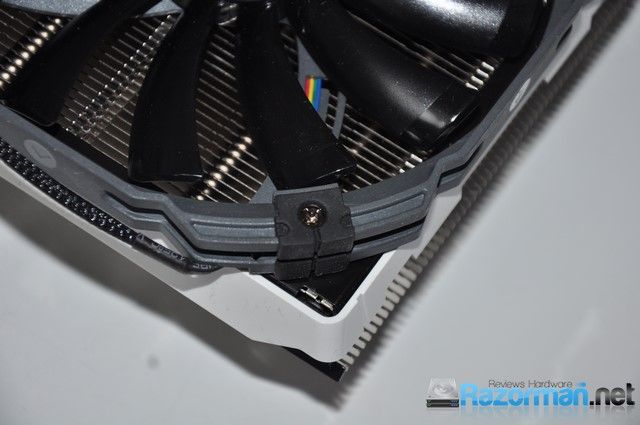

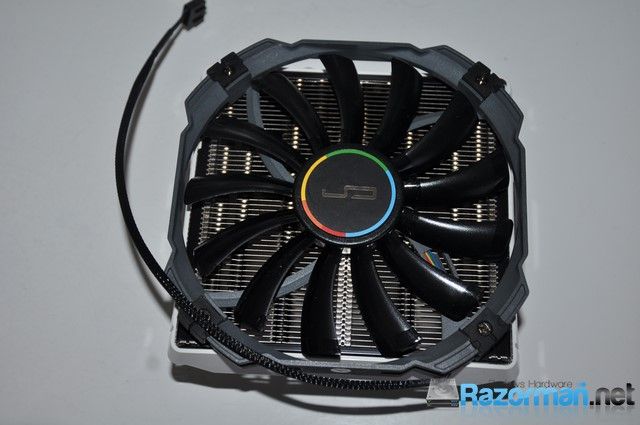

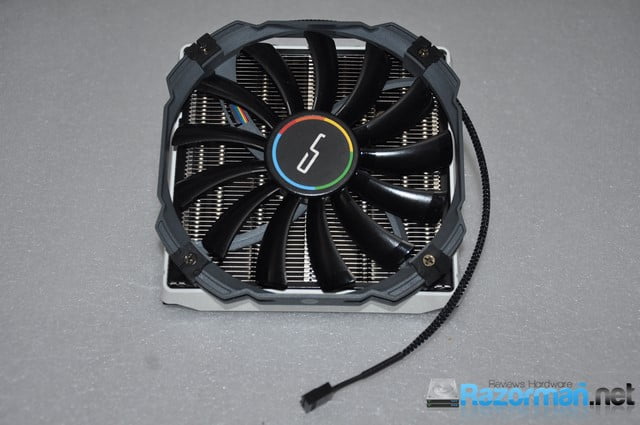

Los atornillaremos en las esquinas al radiador:
Ahora vamos a ver el proceso de instalacion. El equipo de pruebas estaba compuesto por estos componentes:
El equipo de pruebas era el siguiente:
PLACA BASE GIGABYTE Z170X-UD5 TH
PROCESADOR INTEL CORE I5 6600K — > 3500/4500 Mhz
SSD CORSAIR NEUTRON 240 K
TARJETA GRAFICA GIGABYTE R9 270 OC
DDR4 KINGSTON @ 2133 MHZ
SISTEMA OPERATIVO WINDOWS 10 PRO

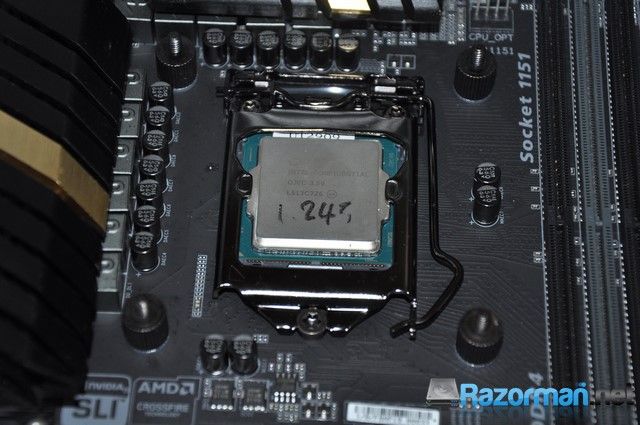

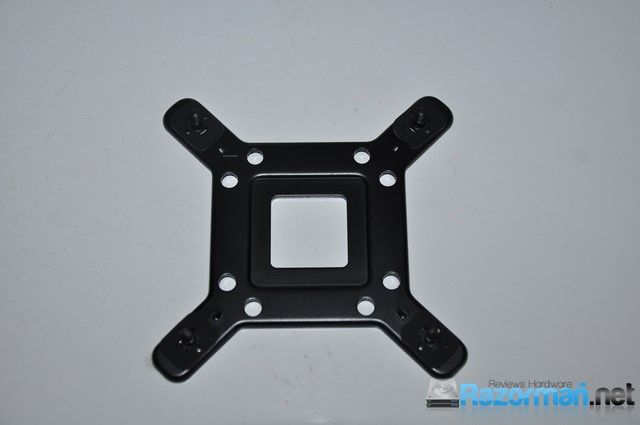

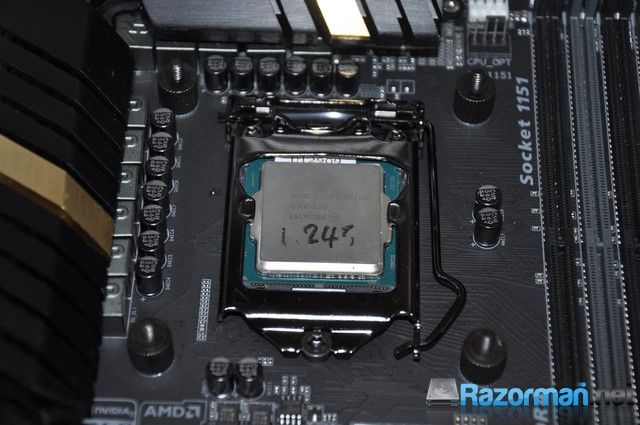

Como vemos, el equipo posee el socket 1151 de Intel, por lo que el primer paso es colocar el backplate en la zona trasera de la placa base:

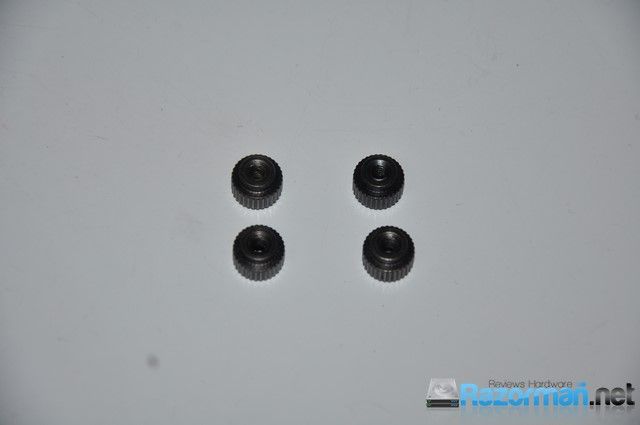

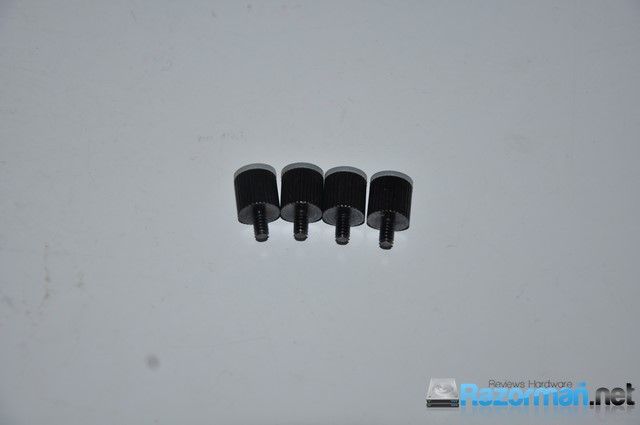

Asegurandolo en la zona frontal de la placa base con estas 4 tuercas:

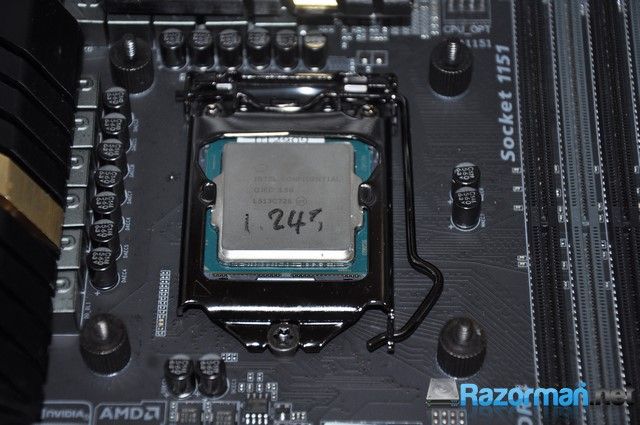

Quedando el conjunto como se ve en la imagen:

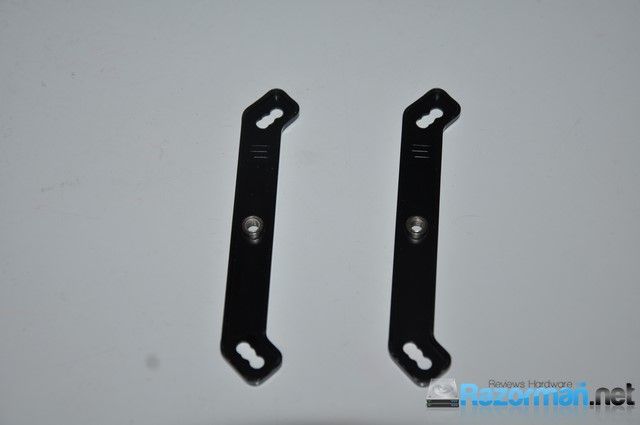

A continuacion, colocaremos estas 2 laminas metalicas que sirven de soporte al conjunto del cooler:
Fijandolas y asegurandolas con estas otras 4 tuercas:

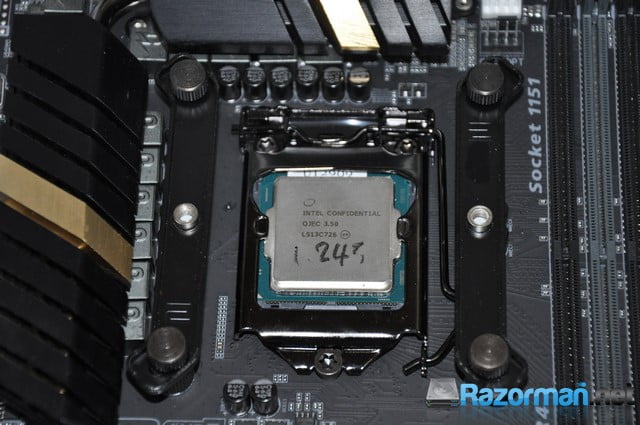

Vista final del proceso de montaje:
Ahora aplicaremos la pasta termica, y a traves de los orificios que vimos en el cuerpo del radiador, apretaremos los 2 tornillos sobre las laminas metalicas vistas en la anterior imagen:
