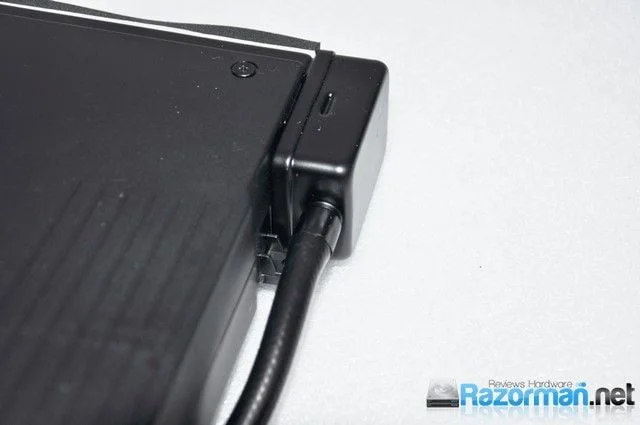

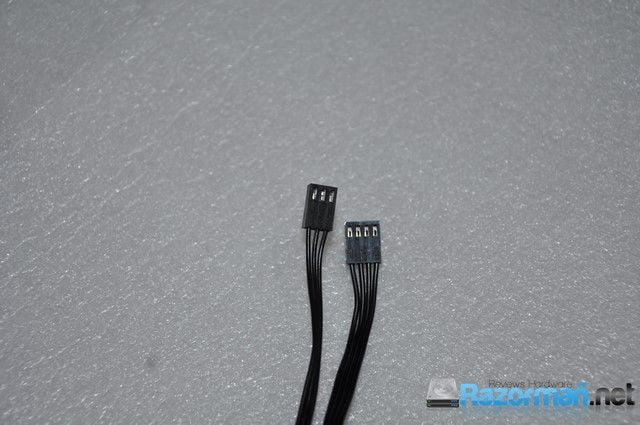

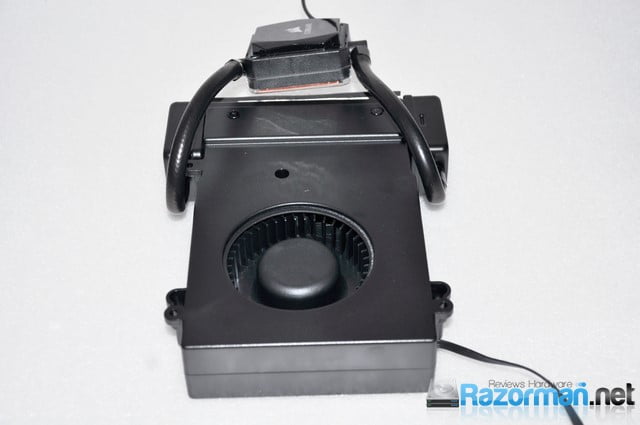

CORSAIR H5 SF: INSTALACION
Para la instalación del conjunto Corsair H5 SF hemos utilizado estos componentes:
PLACA BASE: GIGABYTE H81N-D2H
PROCESADOR: Intel Celeron G3540
WINDOWS 10
SISTEMA DE MONITORIZACION: OCCT 4.4.1
El primer paso consiste en colocar el backplate en la zona trasera de la placa base:

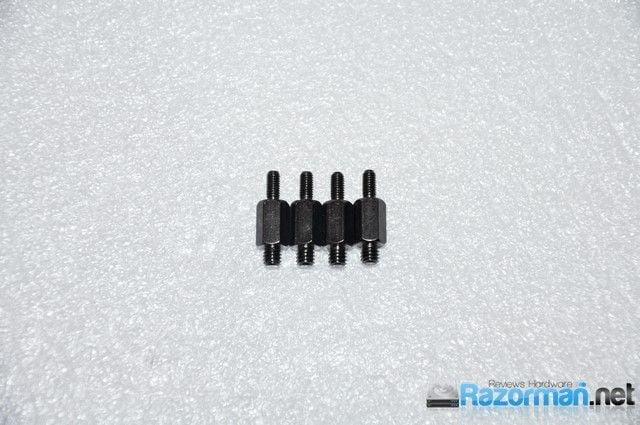

Mediante estos tornillos, sujetaremos el backplate en la zona delantera de la placa:

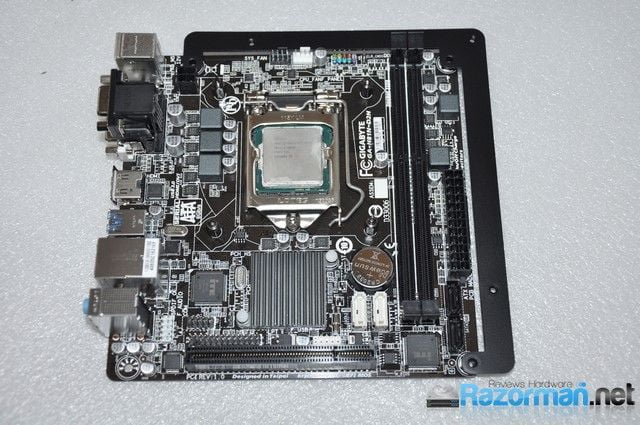

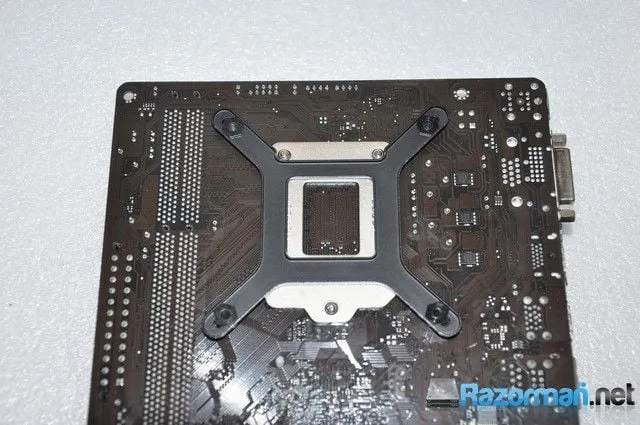

Ya tenemos asegurado y fijado el backplate trasero:
Colocaremos ahora este angulo de soporte del radiador en los orificios exteriores de la placa base:

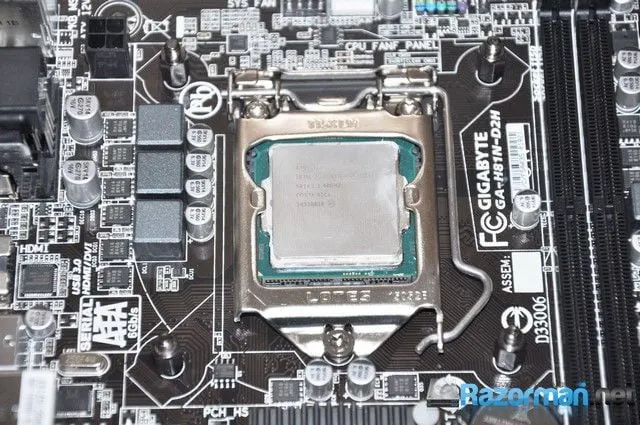

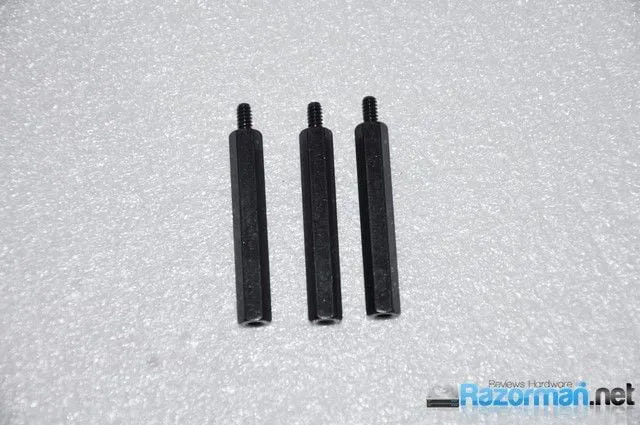

y también colocaremos estos soportes en los orificios que posee el ángulo de montaje:
Nos queda colocar el anillo metálico de sujección de la bomba. No es necesario atornillarlo pues va sujeto a la bomba mediante dos imanes:

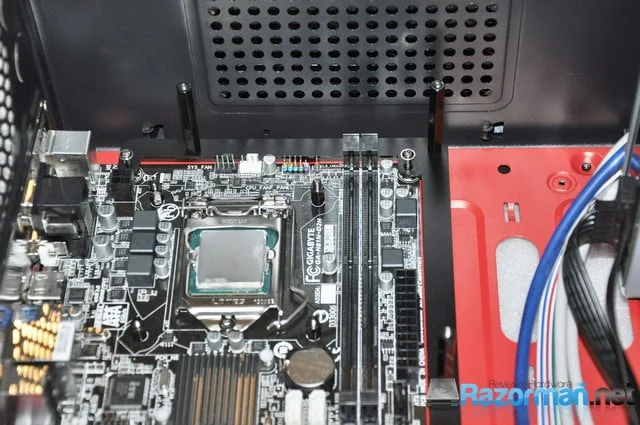

Colocamos ya la placa base en el interior de la caja:

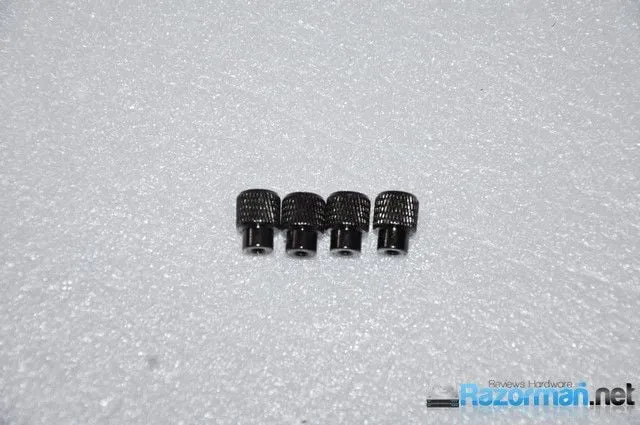

Colocamos sobre la CPU la bomba y la aseguramos a los tornillos de sujección mediante estas 4 tuercas:

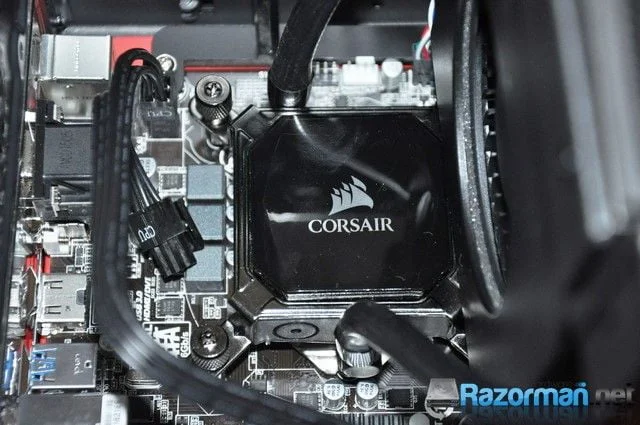

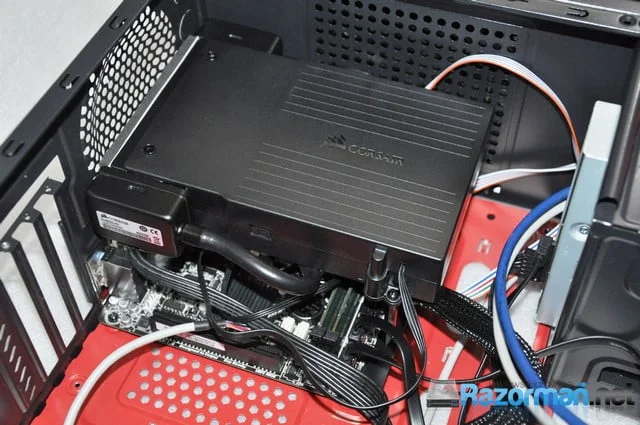

Vista final del montaje:
Ahora colocamos sobre los 3 soportes que vimos anteriormente el conjunto del radiador y lo aseguramos mediante 3 tornillos:
