CORSAIR H110i GTX: INSTALACION
Vamos a instalar el kit de RL Corsair H110i GTX en un equipo de estas caracteristicas.
- PROCESADOR: INTEL CORE I7 5820K
- PLACA BASE: ASUS X99A
- DISCO DURO: SSD CORSAIR NEUTRON 240 XT
- SISTEMA OPERATIVO: WINDOWS 10 PRO
- SOFTWARE DE MONITORIZACION : 0CCT 4.1.1.

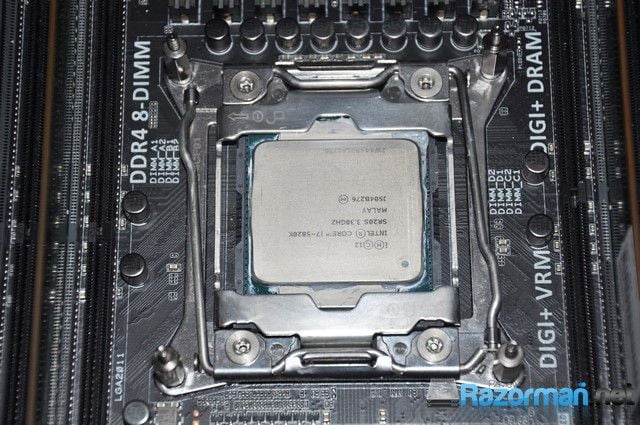

El primer paso es colocar estos soportes en el zocalo de la placa base:
Quedando asi finalmente:

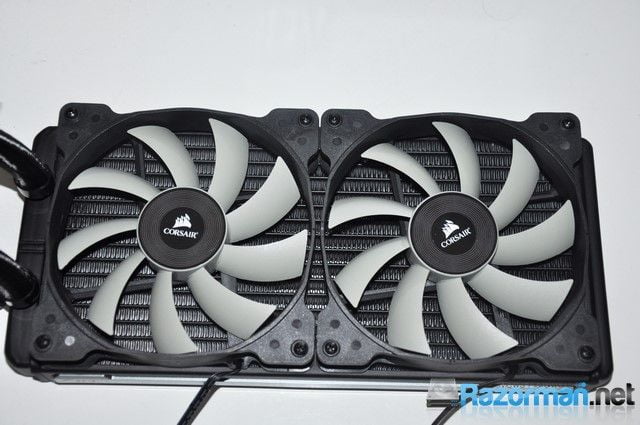

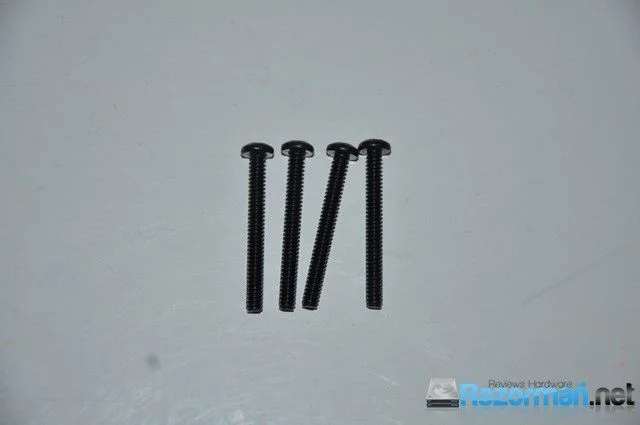

Ahora procederemos a instalar los ventiladores en el radiador, para ello utilizaremos estos tornillos largos:
Quedando sujetos asi.

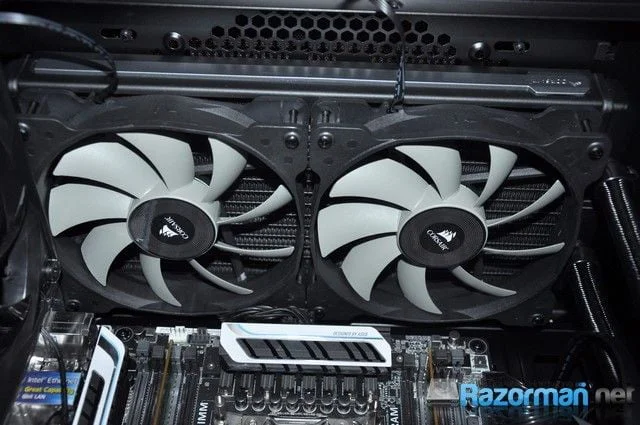

Ahora fijaremos el radiador al chasis del PC, con estos tornillos y arandelas:
Vista final del proceso:

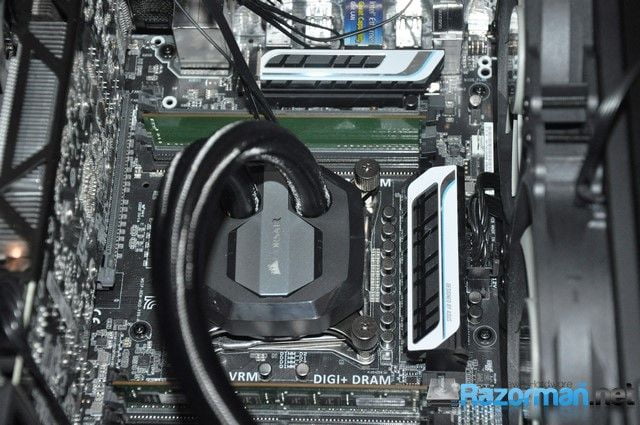

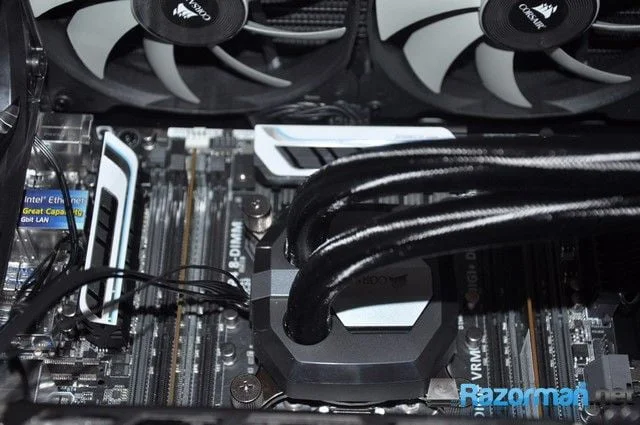

Colocaremos ahora la bomba sobre la CPU, fijandola con estas tuercas:
Quedando finalmente asi:

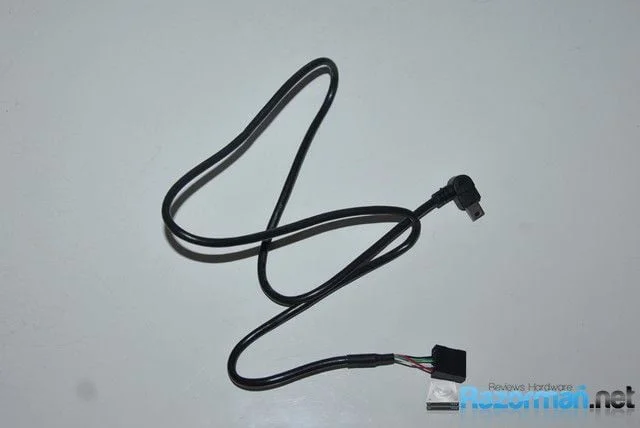

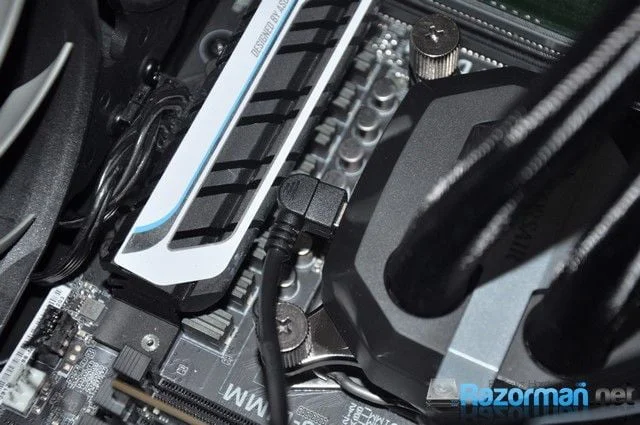

Ahora conectaremos el cable Corsair al conector de la bomba Mini-USB y tambien a un conector USB de nuestra placa base:
Finalmente conectaremos los dos conectores de los ventiladores a un conector en forma de Y de la bomba y otro cable de alimentacion de la bomba de 3 pines a la placa base.
