CORSAIR GRAPHITE ARCTIC WHITE 760T: EXTERIOR
El diseño de la caja Corsair Graphite 760T White nos ha parecido uno de los más bonitos que hemos tenido la oportunidad de analizar. Es una caja en formato torre de unas generosas dimensiones de 564mm x 246mm x 568mm y un peso de 11,2 kilogramos. Combina exteriormente y con gran acierto el color blanco/negro.

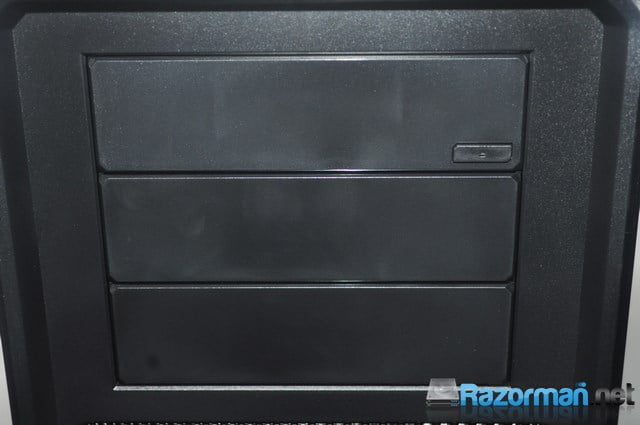

Exteriormente en la parte frontal tenemos acceso a 3 bahías de 5,25”. La superior con botón de expulsión.

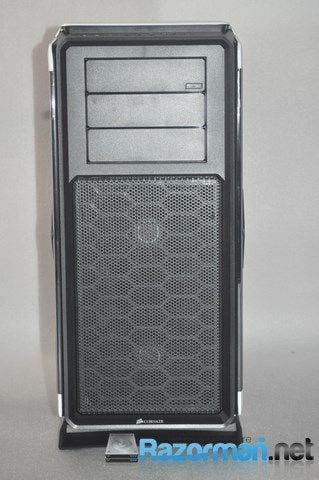

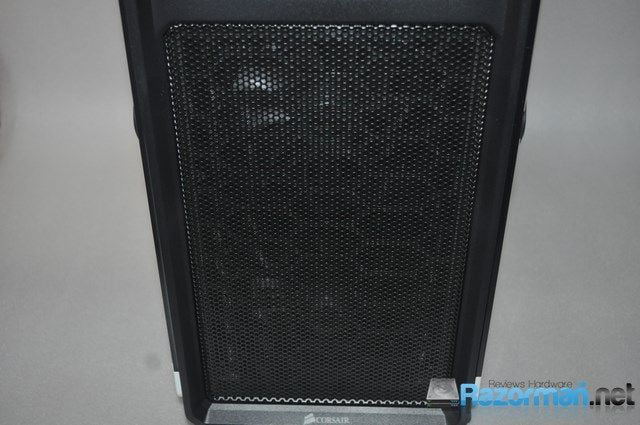

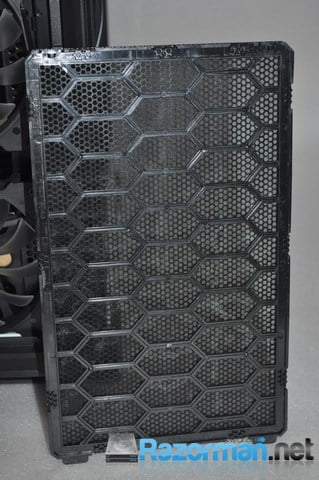

Detalle de la rejilla delantera que oculta 2 ventiladores frontales de 140mm. Dicha rejilla se extrae a presión sobre la zona superior e incorpora filtro antipolvo:

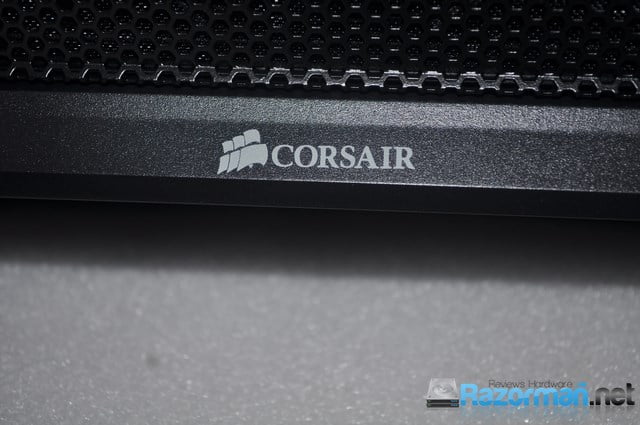

En la zona inferior de esta parte frontal vemos el logo de Corsair.

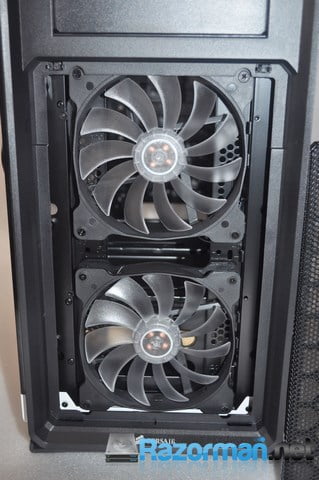

En la secuencia de imágenes vemos la rejilla y los ventiladores frontales más detenidamente.

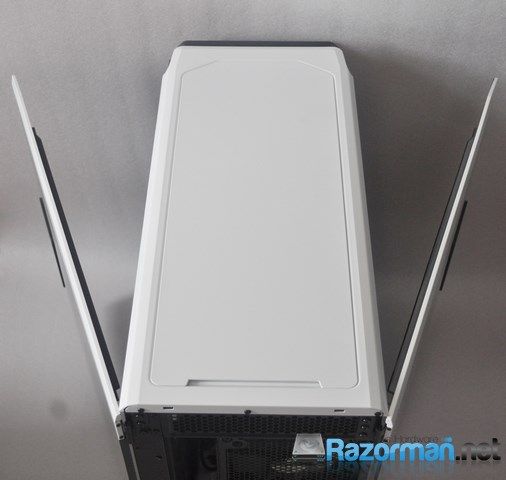

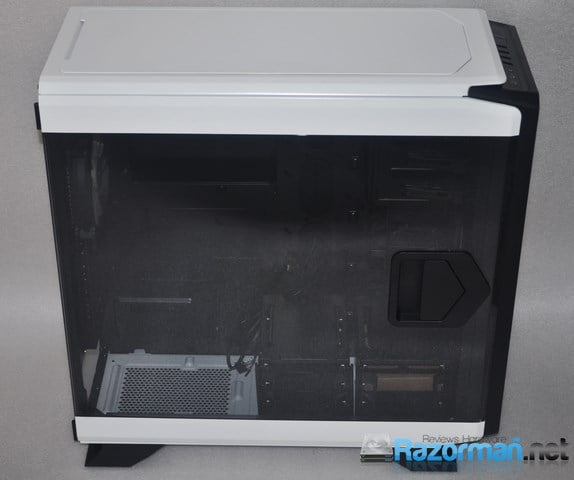

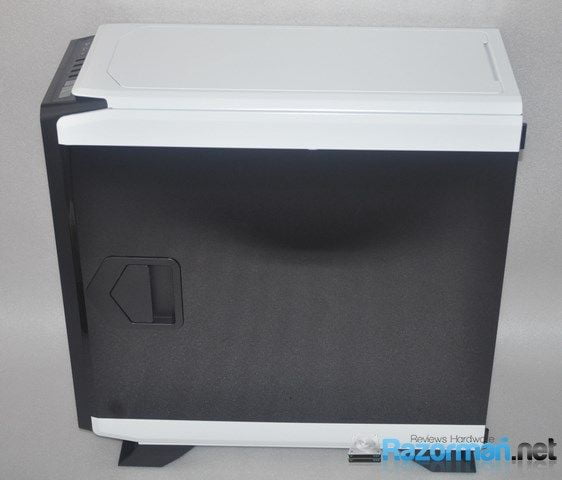

Detalle de los laterales de la caja: el derecho ( mirando la caja de frente ) es completamente opaco y el izquierdo ofrece una visión diáfana del interior de la caja.

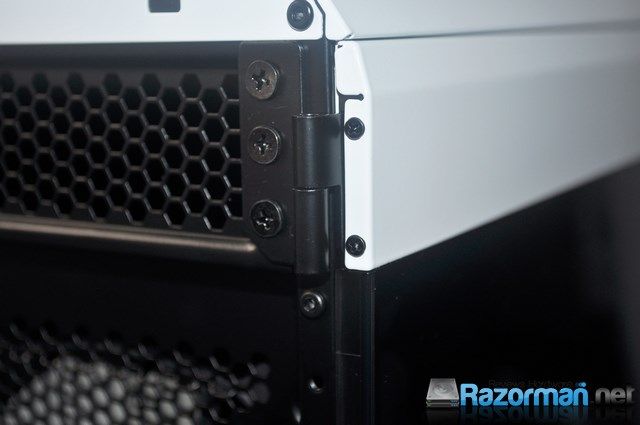

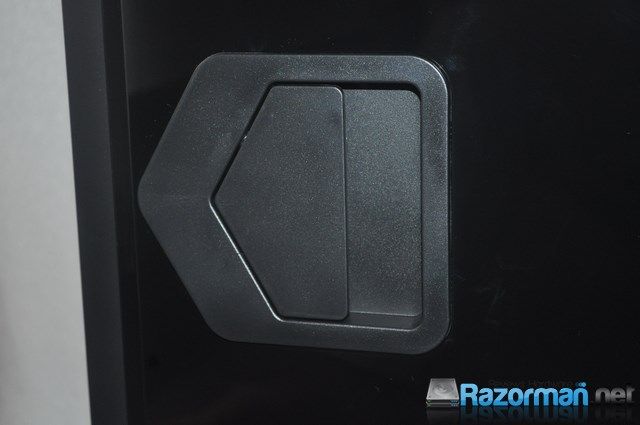

Los paneles laterales van sujetos a la parte trasera del chasis mediante unas sólidas bisagras metálicas y se fijan mediante los cierres que vemos en la imagen.

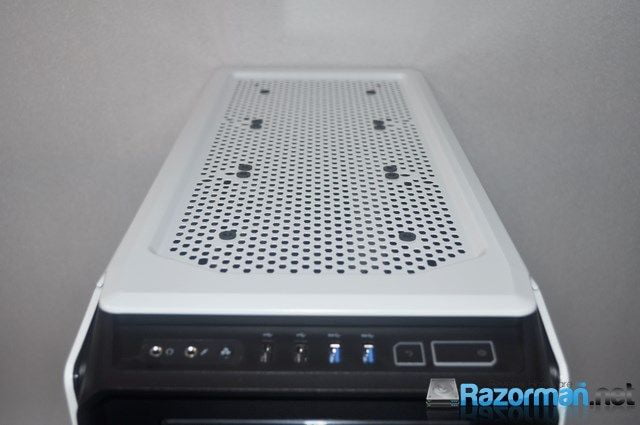

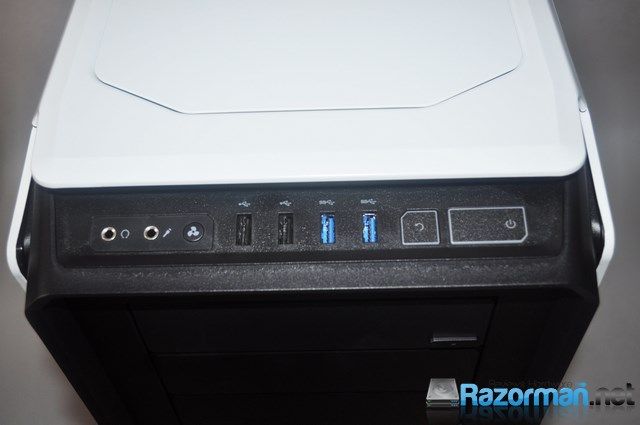

Pasamos a la zona superior, donde vemos un panel de control con salida audio, entrada micrófono, regulador velocidad ventiladores, 2 puertos USB 2.0, 2 puertos USB 3.0, botón reseteo y apagado/encendido equipo.
La zona superior la conforma una gran pieza de plástico con rejilla que se fija al chasis mediante imanes.
Detalle de la caja sin la tapa de plástico anteriormente referenciada.

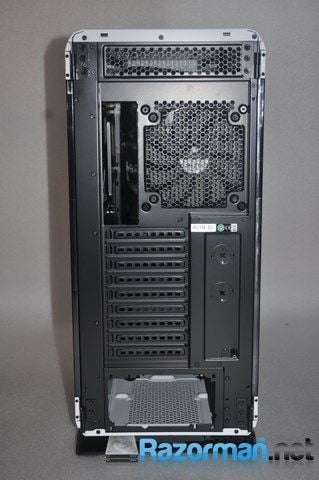

Continuamos con la parte trasera de la caja, que vemos de color negro.

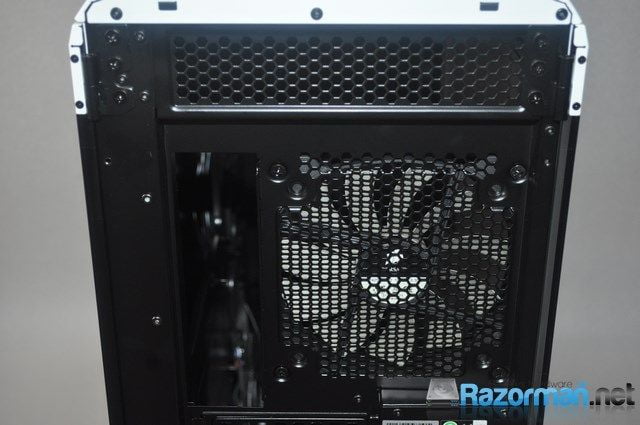

Encontramos un ventilador de 120mm, ésta vez sin iluminación mediante LEDS.

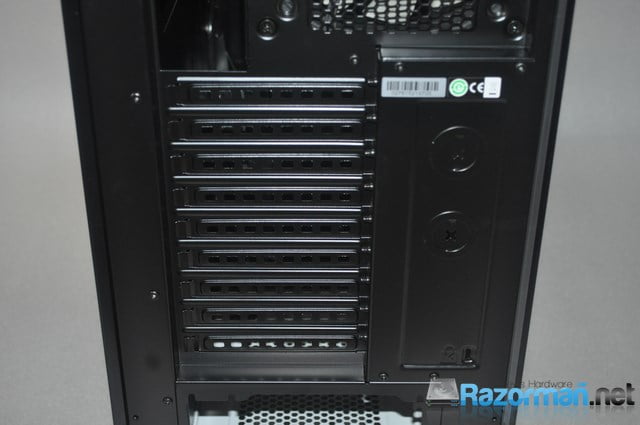

Encontramos nada menos que 9 slots PCI. Al lado vemos 2 orificios para pasar los tubos de refrigeración líquida.

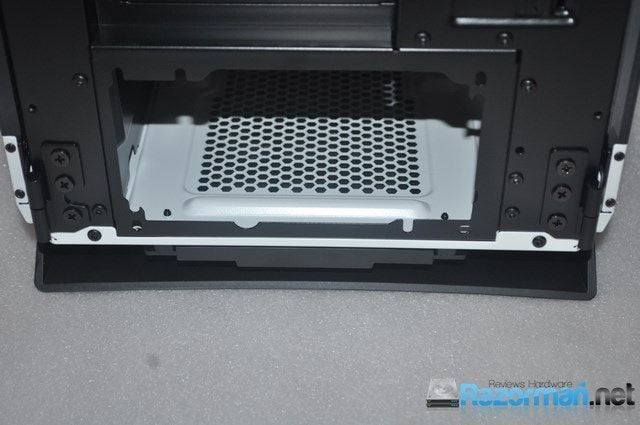

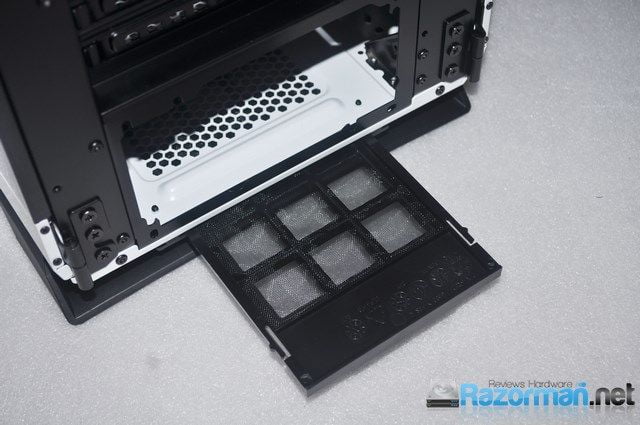

La fuente de alimentación va alojada en la zona inferior trasera de la caja y como vemos en la imagen dispone de filtro antipolvo.

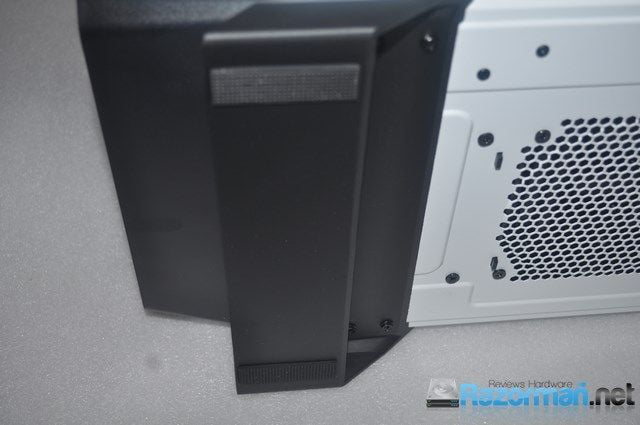

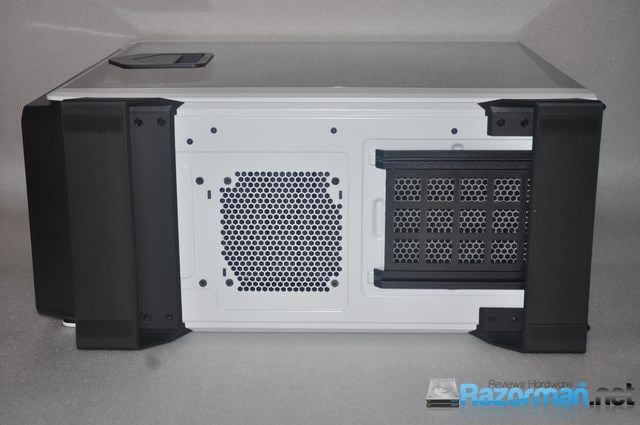

Vista inferior de la caja: las patas de la misma, la conforman 2 grandes piezas de plástico.

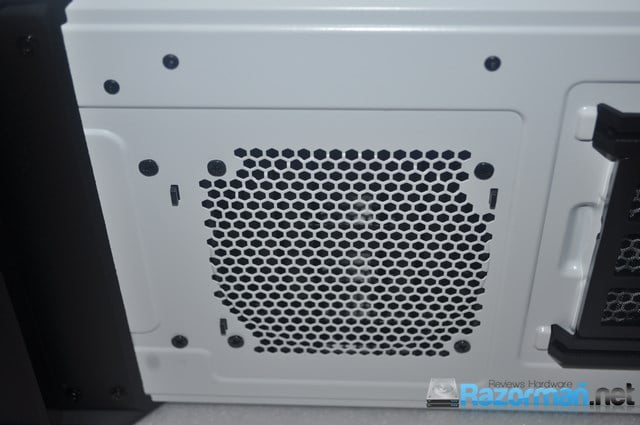

A continuación de la fuente de alimentación encontramos una rejilla. Los tornillos que vemos en el chasis son los encargados de sujetar los 2 racks de dispositivos de 3,5”/2,5” internos.

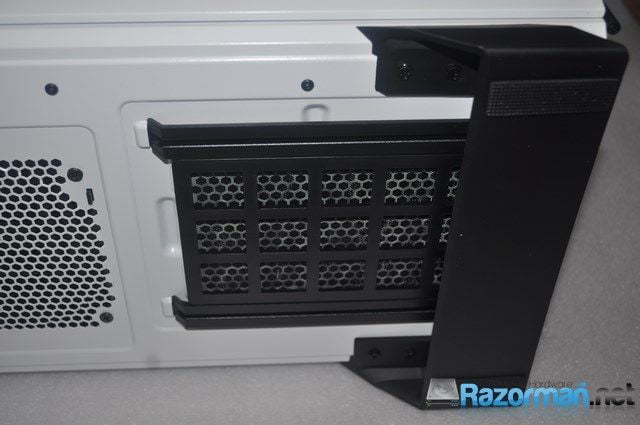

Detalle de la rejilla de la fuente de alimentación.
Las patas de plástico disponen de unos pads de goma para evitar que la caja se mueva.

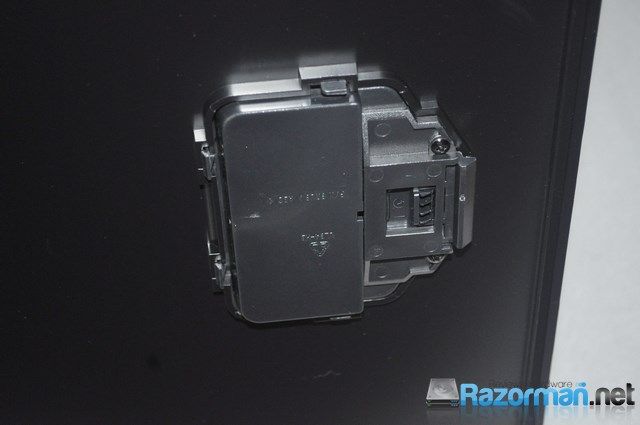

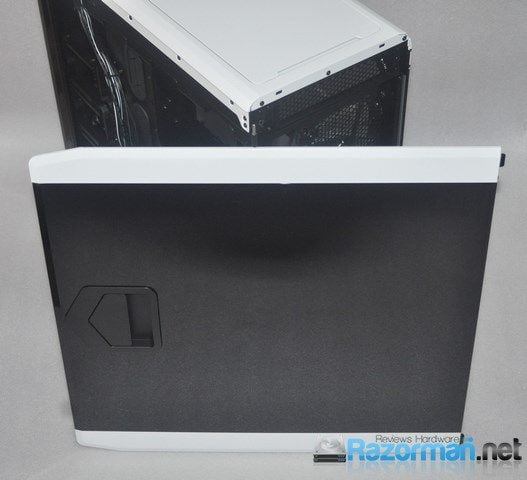

Detalle de una de los laterales de la caja retirado de la caja. A continuación vamos a ver el cierre de este panel lateral desde el interior.
