La gama CS de Corsair es ideal en aquellos sistemas donde el ahorro de energía sea básico , con un bajo nivel sonoro, con una gama de fuentes de cables modulares con una buena construcción y calidad de materiales.
Su eficiencia, 80 Plus Gold asegura este ahorro energético, con el ventilador girando a máximas revoluciones sólo en casos puntuales y necesarios, siendo compatible con los procesadores Intel de 4º generación y es compatible con la normativa ATX12V v2.4 y EPS 2.92 más reciente y es retrocompatible con los sistemas ATX12V 2.2, 2.31 y ATX12V 2.01
Muchísimas gracias a Corsair por su confianza enviándonos esta fuente Corsair CS850M para la review
CARACTERISTICAS TECNICAS
[nextpage title=” CORSAIR CS850M : UNBOXING Y ACCESORIOS”]
El embalaje exterior está compuesto por una caja de cartón de fondo blanco, donde vemos impresa una imagen de la rejilla del ventilador y otra imagen más pequeña de la fuente, además del logo del fabricante y modelo en tonos blanco/verde pistacho, además de algunas de sus principales especificaciones en iconos
La zona trasera del embalaje como es habitual está completa de información, como conexiones, homologaciones, rendimiento energético, etc..
Detalle del resto de perfiles de la caja, con más información técnica.

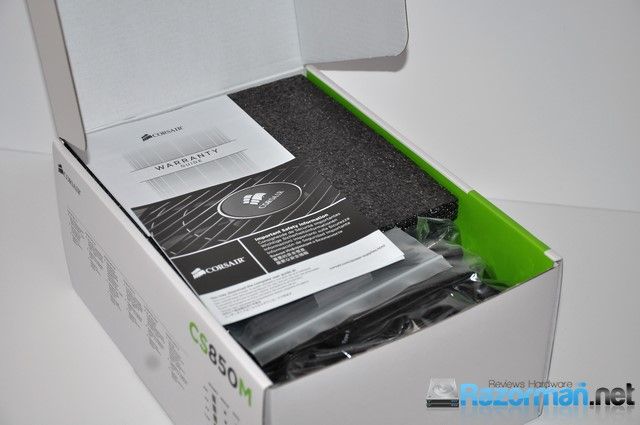

Protegiendo la fuente vemos unos moldes de porexpán oscuros. El cableado viene colocado en una bolsa de plástico transparente.
Detalle de todo el cableado que acompaña la fuente y el resto de accesorios.
Folleto de la garantía y un breve manual de instrucciones.
Además del cableado encontramos varias bridas de plástico y 4 tornillos para fijar la fuente al chasis.
[nextpage title=” CORSAIR CS850M : EXTERIOR”]

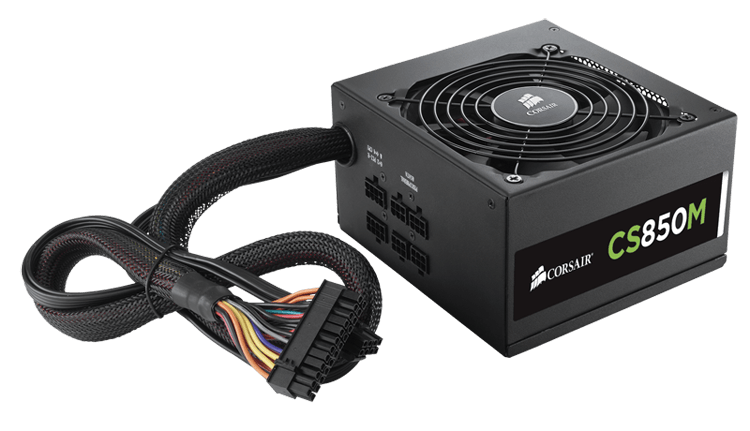

La fuente tiene unas dimensiones de 150mm x 86mm x 160mm para un peso de 2.45 kilogramos. La calidad de materiales es muy notable, con un diseño sencillo. Vemos que su construcción es semi-modular.

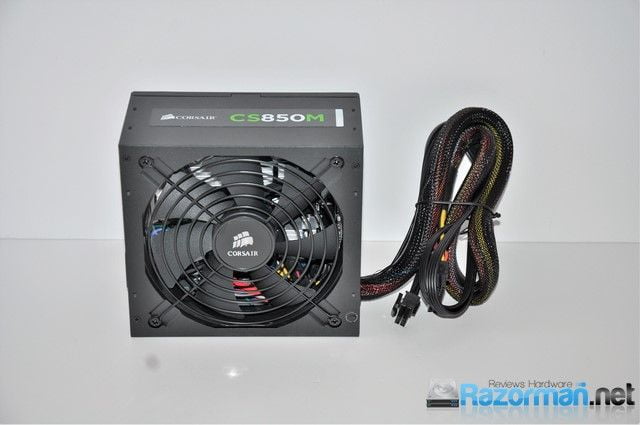

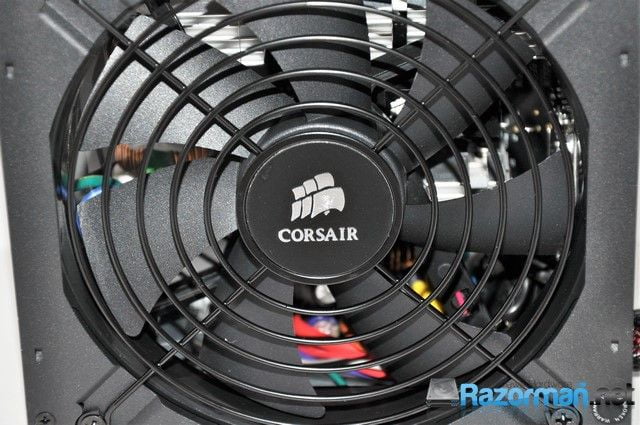

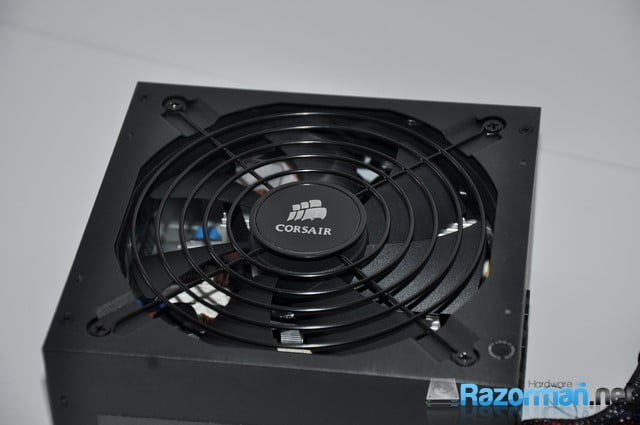

El ventilador incluido es de 12 cm. de diámetro y viene protegido por una rejilla metálica con el logo del fabricante en el centro de la misma.

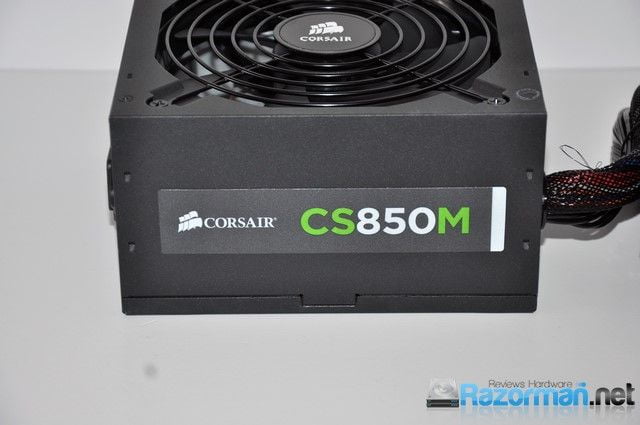

En los perfiles encontramos una pegatina con el logo del fabricante y modelo.

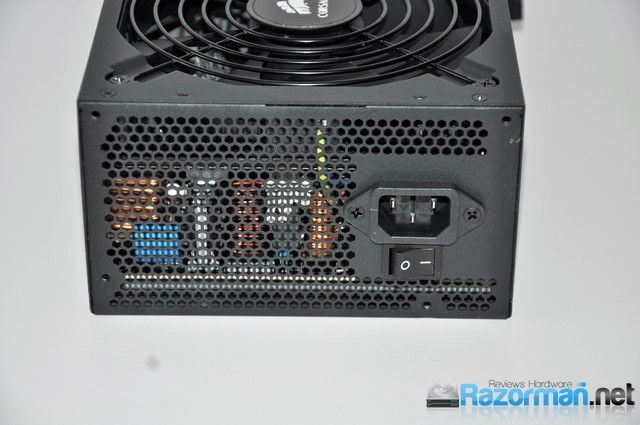

La parte trasera está compuesta por una rejilla metálica en forma de panal de abeja.

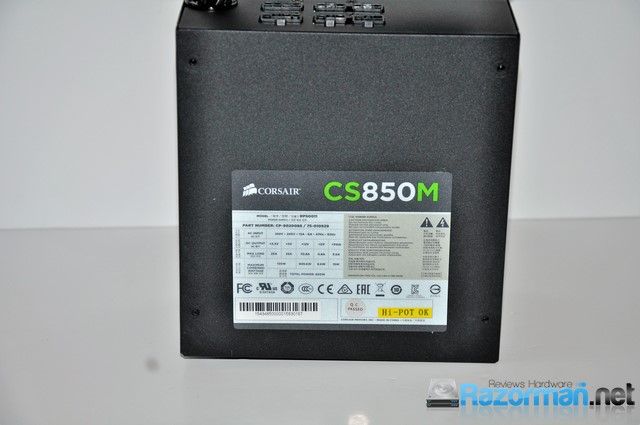

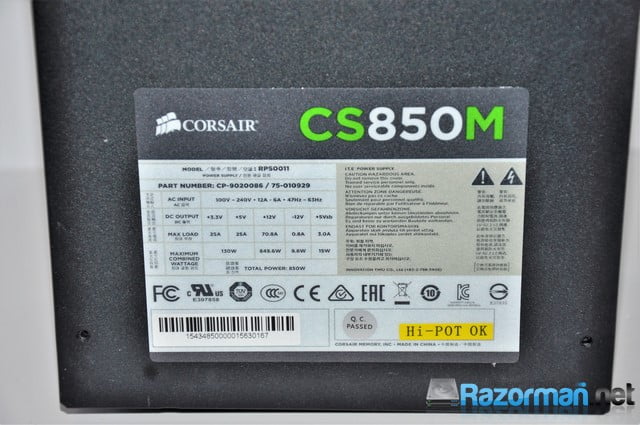

En la zona superior encontramos una pegatina con una tabla impresa de sus especificaciones energéticas en cada canal y las distintas homologaciones.

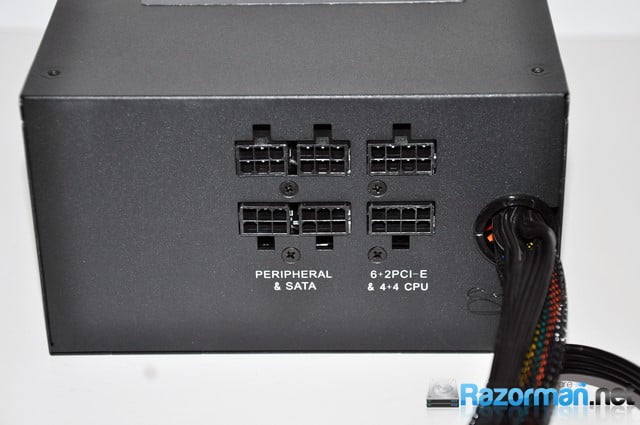

La fuente dispone de conexiones perfectamente identificadas como vemos en la imagen.
[nextpage title=” CORSAIR CS850M : INTERIOR”]

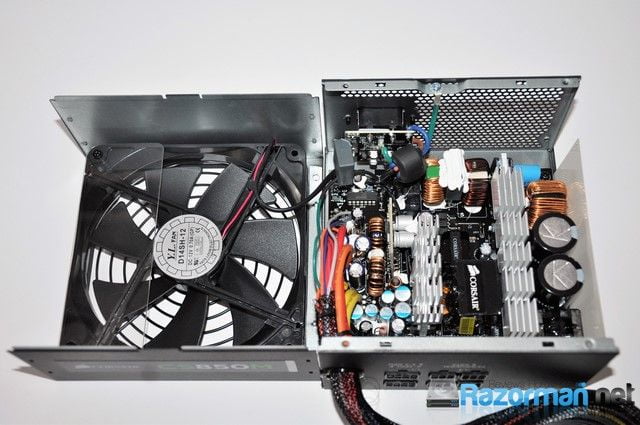

Pasamos a ver en detalle el interior de la fuente Corsair CS850M:

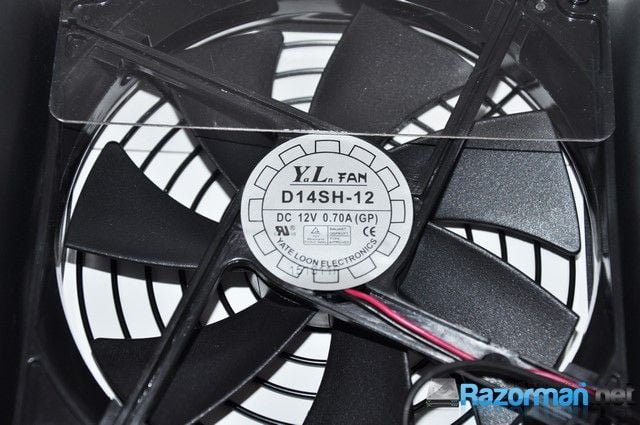

El ventilador es un Yate Loon D14SH-12 , de 14cm. de diámetro, con una velocidad de 2300 rpm, capaz de producir 103 CFM y un nivel máximo sonoro de 43 dBa. El PCB está firmado por GreatWall

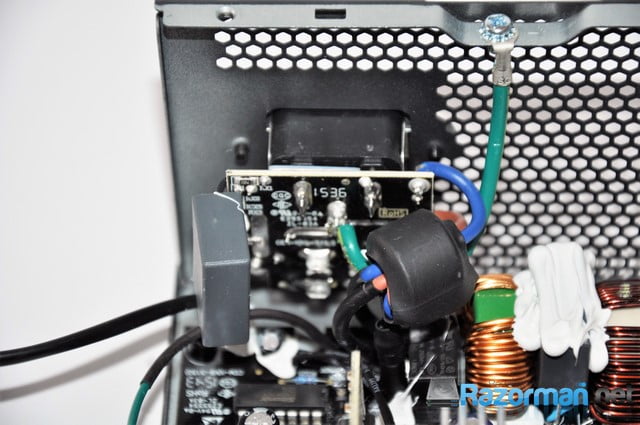

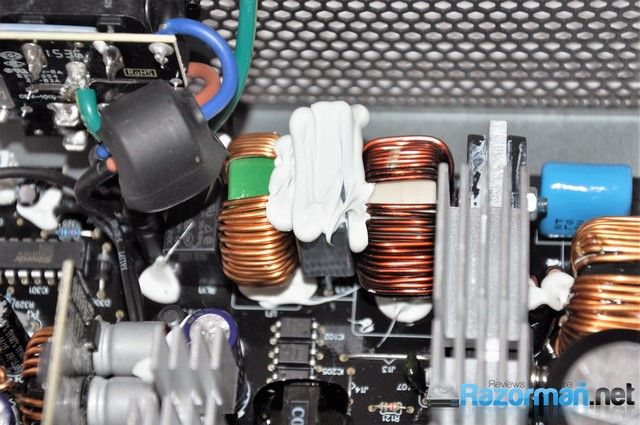

Filtro de entrada:

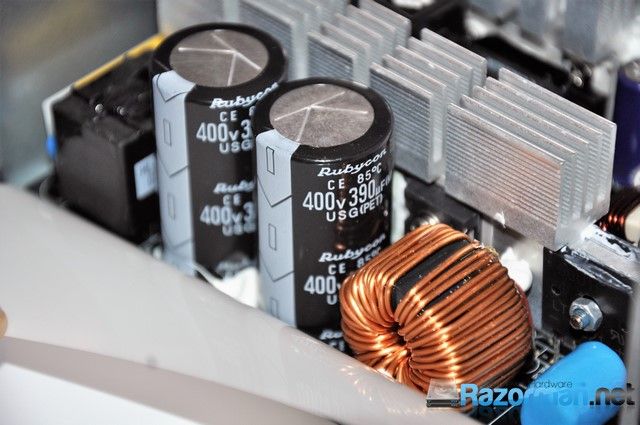

Posee 2 condensadores Rubicoon de 400V y 390uF capaces de soportar hasta 85ºC

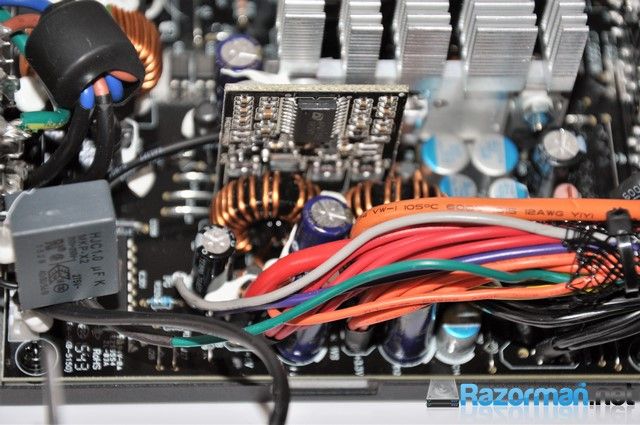

Detalle del controlador PWM un CM6901, y el controlador PFCun CM6500

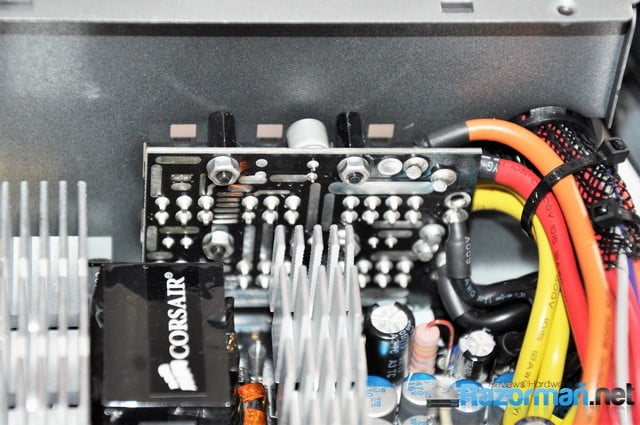

Refrigerador línea de 12V
[nextpage title=” CORSAIR CS850M : CONEXIONES”]
Las longitudes de cada cable puedes consultarlas en la siguiente tabla:
Cableado – Corsair CS850M | |
Tipo de Cable | Longitud desde fuente |
20+4 pin ATX conector | 610mm |
4+4 pin EPS/ATX12V | 660mm |
Cables Modulares | |
6+2 pin PCI-E, 6+2 pin PCI-E | 600+150mm |
6+2 pin PCI-E, 6+2 pin PCI-E | 600+150mm |
5.25″+5.25″+5.25″+5.25″ | 450+100+100+100mm |
5.25″+5.25″+5.25″+5.25″ | 450+100+100+100mm |
5.25″ a 3.5″ adaptador | 100mm |
5.25″ a 3.5″ adaptador | 100mm |

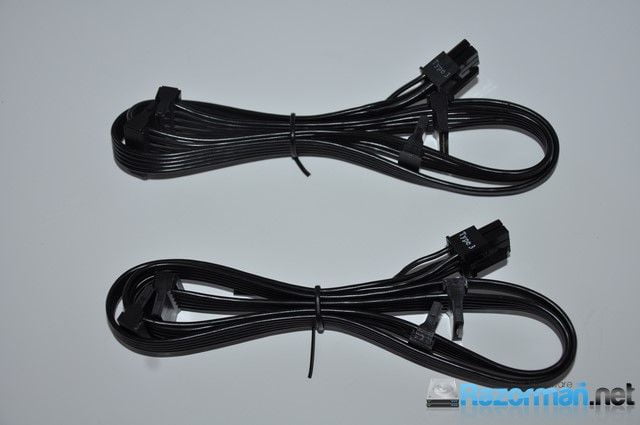

SATA+SATA+SATA+SATA | 500+100+100+100mm |
SATA+SATA+SATA+SATA | 500+100+100+100mm |

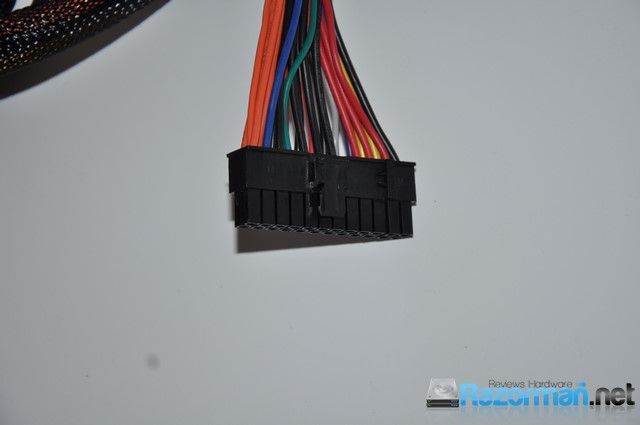

Cable alimentación placa base de 20+4 pines

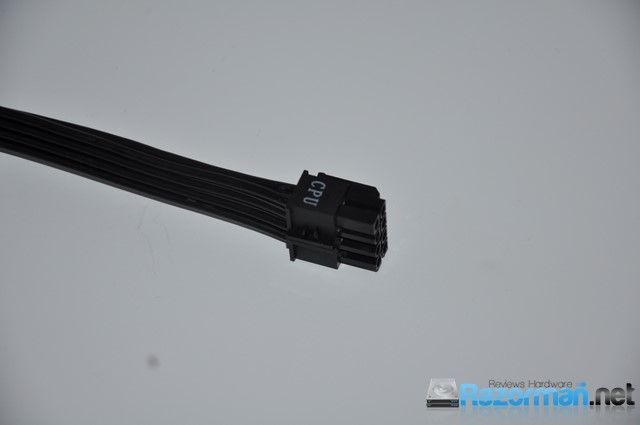

Conector alimentación CPU de gran longitud (660mm) y cable plano.

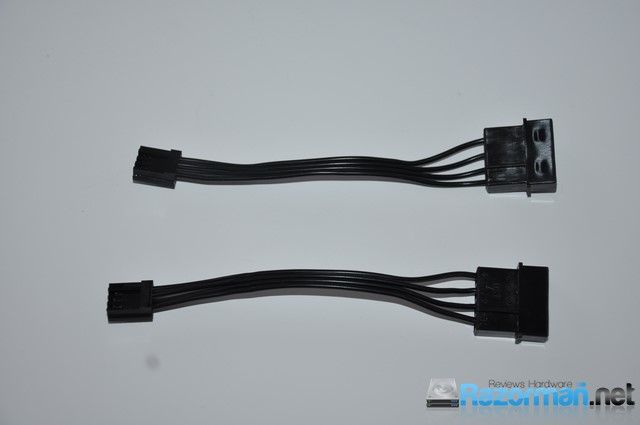

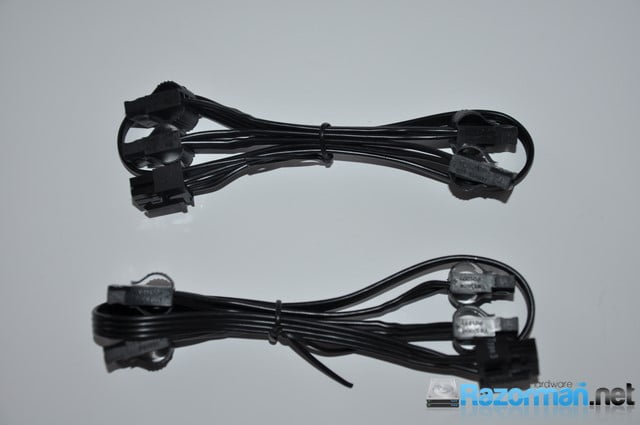

Cable adaptador molex 4 pines
Cables Molex 4 pines

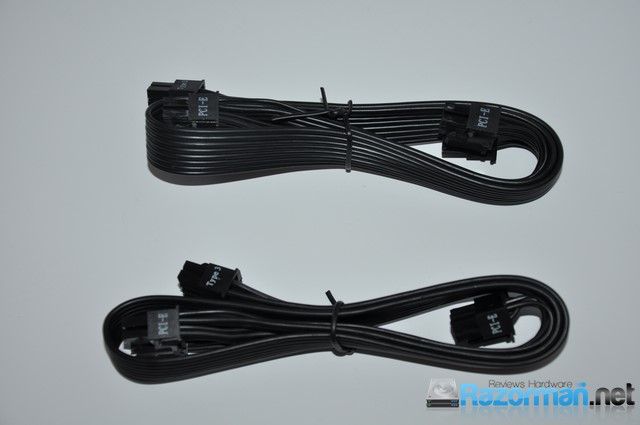

Cable alimentación doble PCI-Express
[nextpage title=” CORSAIR CS850M : RENDIMIENTO”]

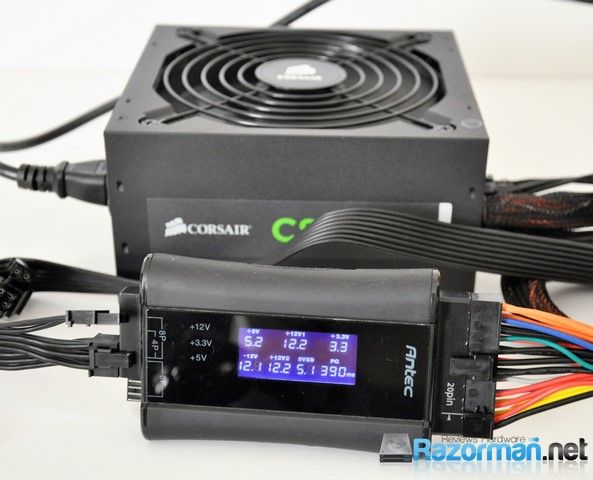

Comenzamos comprobando los voltajes que ofrece la fuente sin carga, utilizando para ello nuestro tester de ANTEC:
El canal de 3,3V ofrece 3,3V como vemos en el tester, el canal de 5V ofrece 5.2V y el canal de 12V ofrece 12.2V
El equipo de pruebas estaba compuesto por estos componentes
PLACA BASE: ASUS X99-A
PROCESADOR: INTEL CORE I7 5820K
TARJETA GRÁFICA: AMD RADEON R9 270
SOFTWARE DE MONITORIZACION: AIDA 64 EXTREME
La metodología de pruebas es muy sencilla: iniciamos el programa Aida 64 Extreme y tomamos nota de los voltajes en IDLE en los 3 canales, a continuacion ejecutamos el bench durante 30 minutos consecutivos y tomamos una screen durante la ejecucion y al final de la prueba.
VOLTAJES EN LOS 3 CANALES AL COMIENZO DE LA PRUEBA:

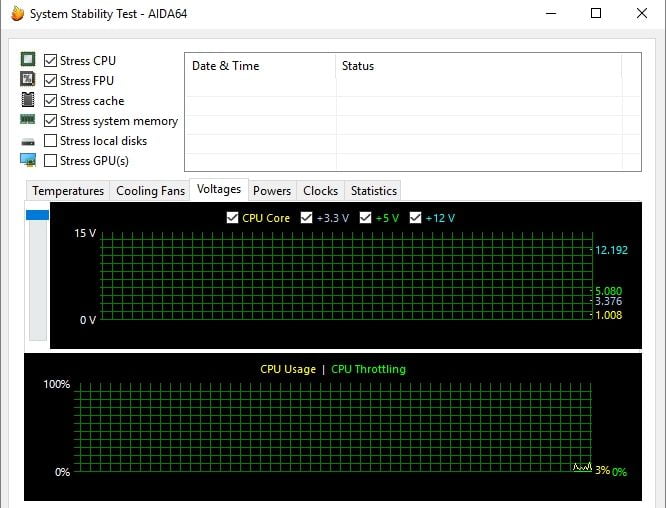

Al inicio del test vemos que el canal de 3.3V ofrece 3.376V, mientras que el canal de 5V ofrece 5.080V y el canal de 12V ofrece 12.192V. Veamos ahora en la siguiente gráfica los voltajes a la media hora de test:
El único canal que ha variado ligeramente el voltaje ha sido el canal de 3.3V, ofreciendo en FULL 3.360V ( 3.376V en IDLE ), mientras que el canal de 5V y 12V permanecen invariables en FULL ofreciendo los 5.080V y 12.192V en esta circunstancia.
En cuanto a sonoridad, nula, y decimos nula porque el ventilador es inaudible, realmente hemos quedado sorprendidos de su buen hacer en este sentido!
[nextpage title=” CORSAIR CS850M : CONCLUSIONES FINALES Y PUNTUACION”]
[taq_review]
La gama CS de Corsair se presenta en potencias desde los 450 hasta los 850W, por lo que cubre cualquier exigencia energética. Este modelo analizado de 850W es suficiente para la instalación de un sistema de gráfica dual que será capaz de alimentar gracias a su poderoso canal de 12V capaz de ofrecer 70.8A y 849W.
En nuestras pruebas se ha mostrado muy estable en el canal de 12V en FULL, lo que denota la gran calidad de sus componentes internos como hemos visto durante la review. Además esta estabilidad va también acompañada de un gran silencio de funcionamiento.
El cableado, es de muy buena calidad, plano y negro y además de muy buena longitud, destacando sobretodo el cable plano de alimentación extra de la CPU ideal para cajas de gran tamaño.
El precio de esta fuente de alimentación Corsair CS850M es de unos 150 euros en tiendas online
A FAVOR
- PRESENTACION Y DISEÑO
- CALIDAD MATERIALES
- SONORIDAD INAPRECIABLE
- SEMIMODULAR
- CABLEADO SUFICIENTE Y DE GRAN LONGITUD
- ESTABILIDAD
- CANAL 12V MUY POTENTE
EN CONTRA
