El nuevo chasis Corsair Carbide Air 740 presenta dos cámaras para una mejor refrigeración, con dos ventiladores frontales Air Series AF140L y otro trasero expulsando el aire caliente del interior de la caja

Su diseño cúbico presenta una distribución interior optimizada al desplazar la fuente de alimentación, las unidades de estado sólido y las unidades ópticas a una cámara independiente, pudiendo instalar hasta seis ventiladores de 120 mm o siete de 140 mm, un radiador superior de 240 mm o 280 mm, y otro en el panel frontal de 240 mm, 280 mm o incluso de 360 mm.

Muchísimas gracias a Corsair por cedernos esta caja Corsair Carbide Air 740 para la review

CARACTERISTICAS TECNICAS

[nextpage title= «CORSAIR CARBIDE AIR740: UNBOXING Y ACCESORIOS»]

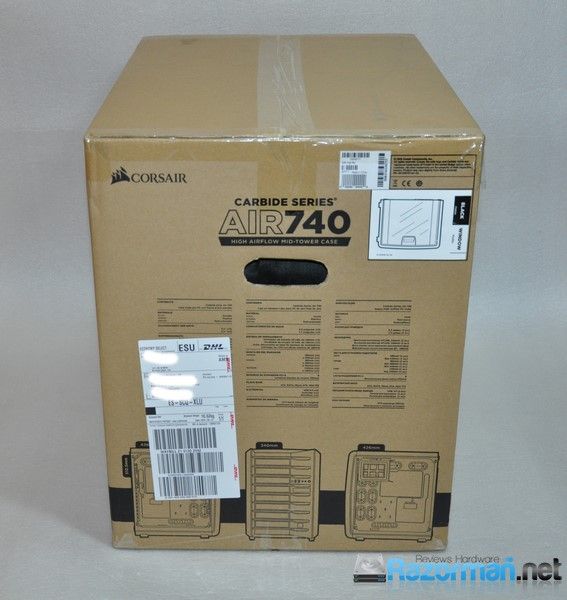

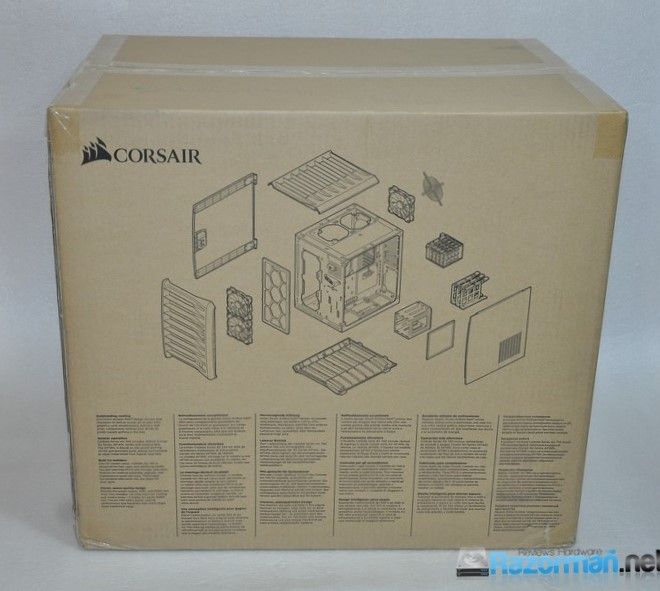

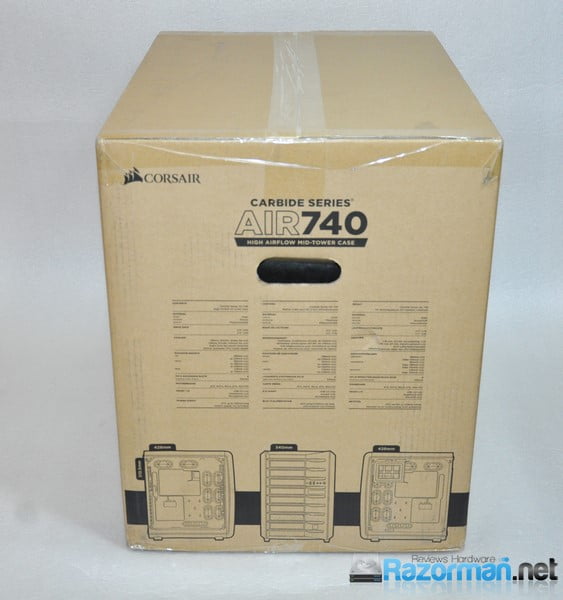

El embalaje exterior de la caja Corsair Carbide Air740 lo compone una caja de cartón neutra donde vemos un dibujo de la misma, logo del fabricante y modelo, además de las principales características técnicas

Resto de perfiles de la caja, donde vemos más características técnicas.





















La caja incorpora en los perfiles unas hendiduras en forma de asa para facilitar su transporte





ACCESORIOS

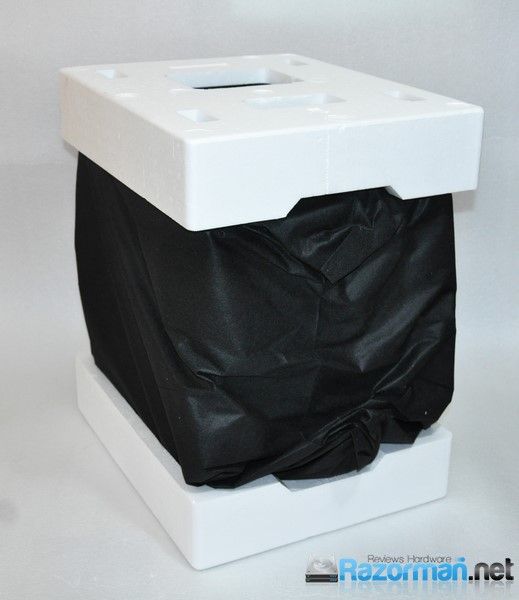

La caja viene perfectamente protegida como observamos gracias a 2 grandes moldes de porexpán en la zona superior e inferior de la caja y una bolsa textil negra cubriéndola en su totalidad

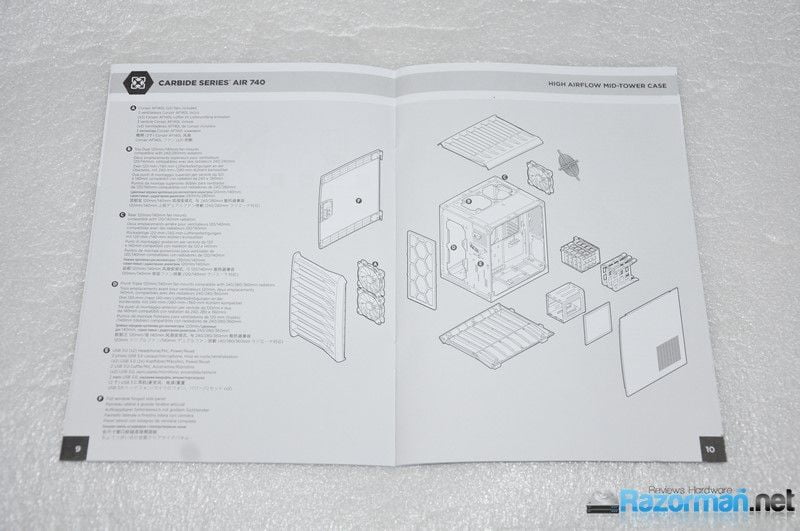

Como accesorios encontramos un completo manual de instrucciones multilingüe y una tarjeta de garantía

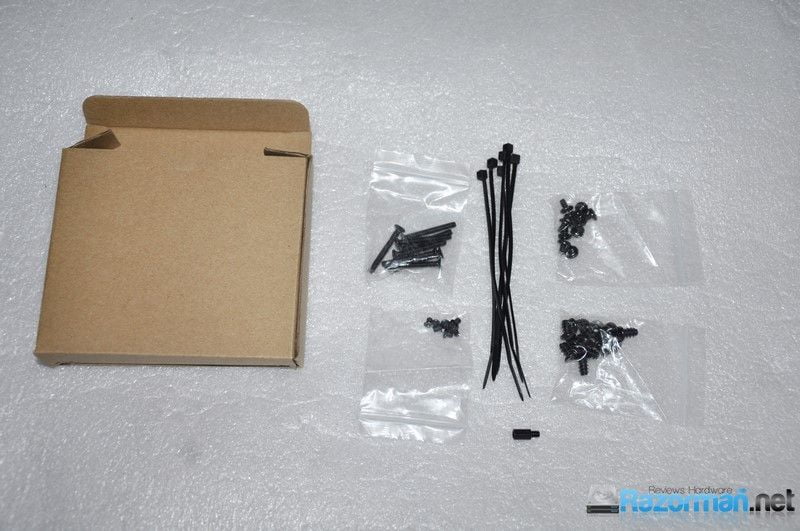

Y una caja de cartón conteniendo bridas y demás tornillería para la instalación de componentes en el interior de la caja







[nextpage title= «CORSAIR CARBIDE AIR740: EN DETALLE»]





Impresionante y realmente muy muy bonita, gana muchos enteros cuando la puedes ver en «vivo». Su diseño tipo cubo no te puede dejar indiferente, con unas generosas dimensiones de 426mm x 340mm x 510mm para un peso de 8.82 kilogramos. Construida en plástico exterior de color negro ligeramente rugoso en su superficie y con un generoso aleteado horizontal en la misma y acero pintado de negro en su interior.

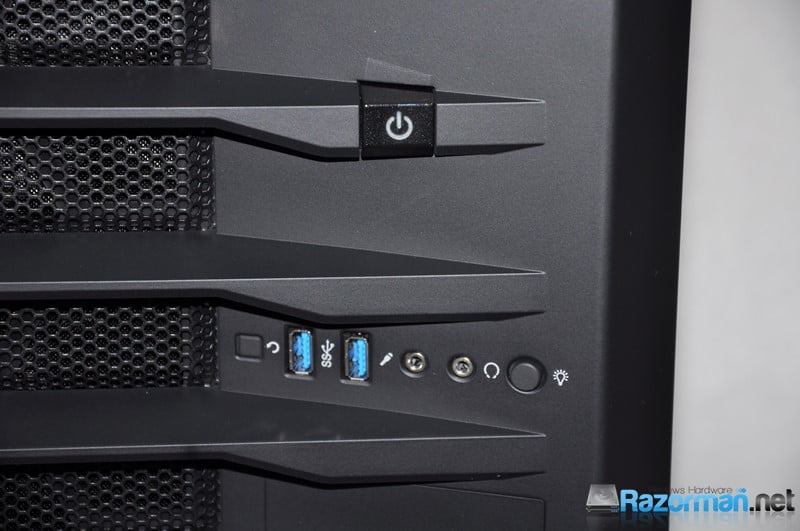

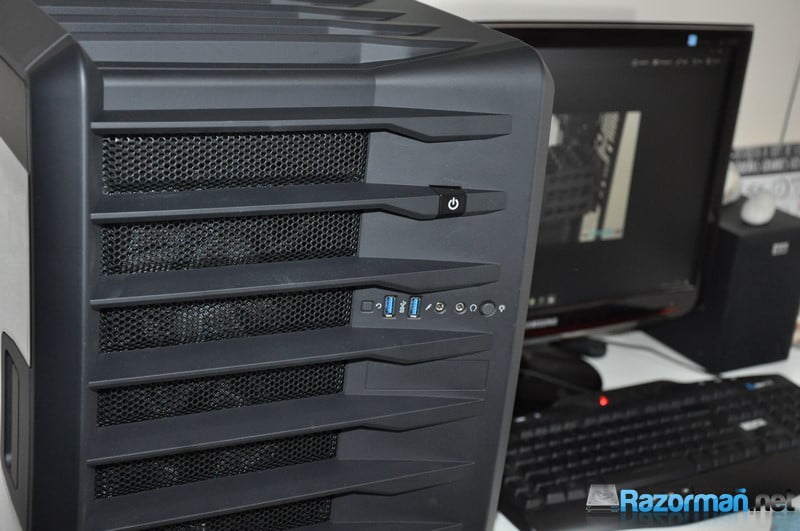

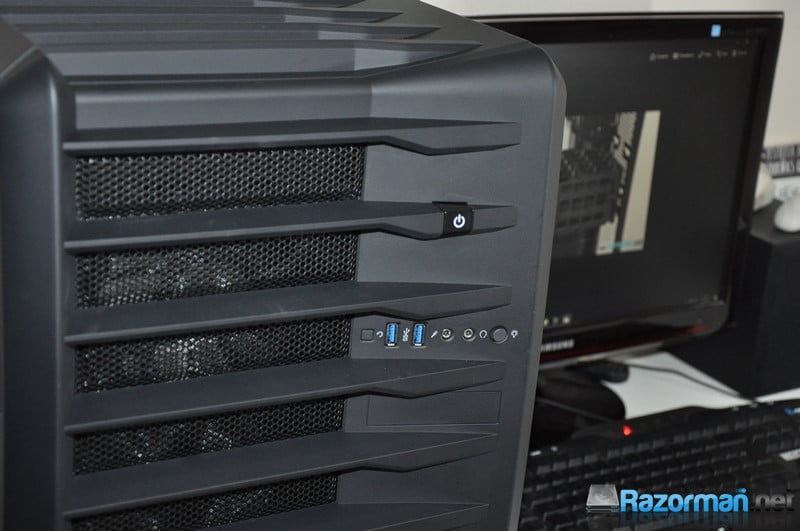

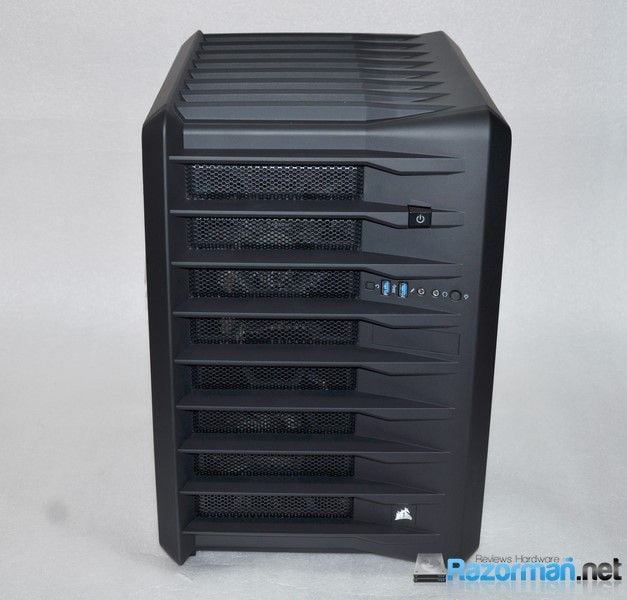

El frontal dispone del botón de apagado/encendido separado del resto de botonería para el funcionamiento de la caja. En otro plano inferior encontramos el botón de reseteo del equipo, 2 puertos USB 3.0, entrada micrófono y salida de audio, además del botón para apagar/encender la iluminación de la caja.

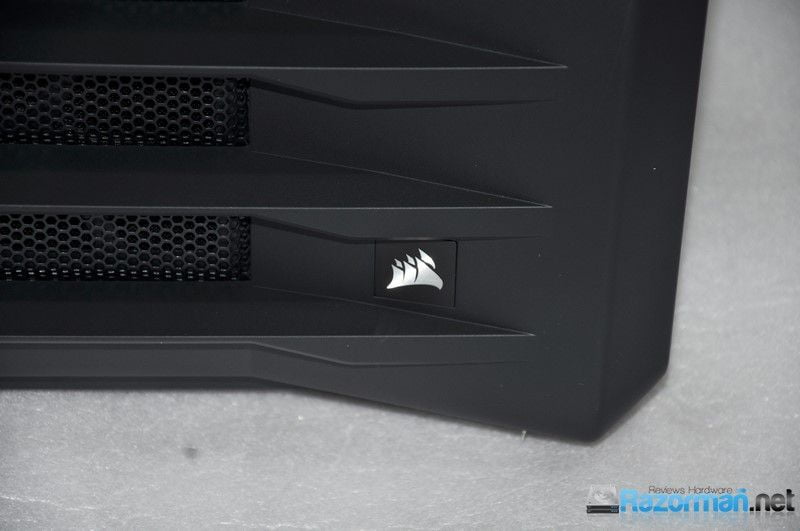

No podía faltar en el plano inferior de la caja, el logo de Corsair, pequeño pero bien visible.

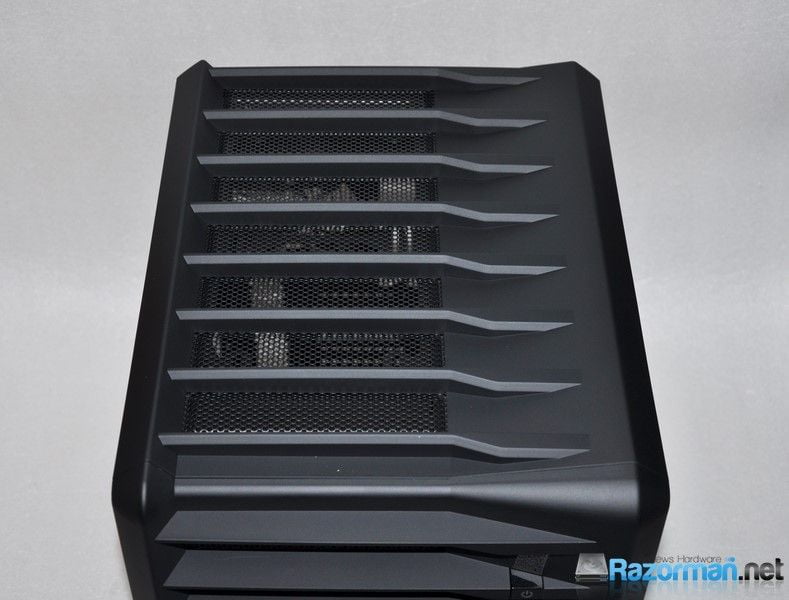

Continuamos por la zona superior, también con una tapa con unos grandes surcos en su superficie horizontales. Para retirar esta tapa sólo hemos de aflojar 2 tornillos traseros:







Podremos instalar 2 ventiladores de 120/140mm en esta zona superior

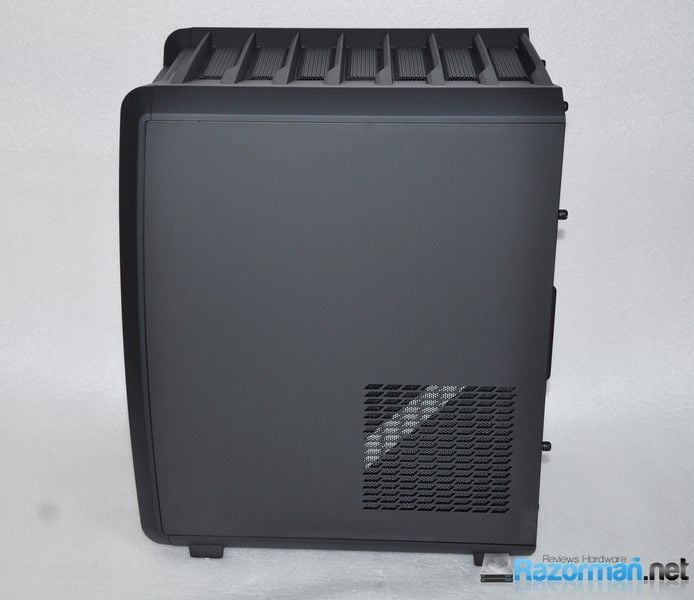

Pasamos a los laterales: el derecho ( mirando la caja de frente) es liso a excepción de unas ranuras practicadas en el lateral inferior derecho para la entrada de aire:

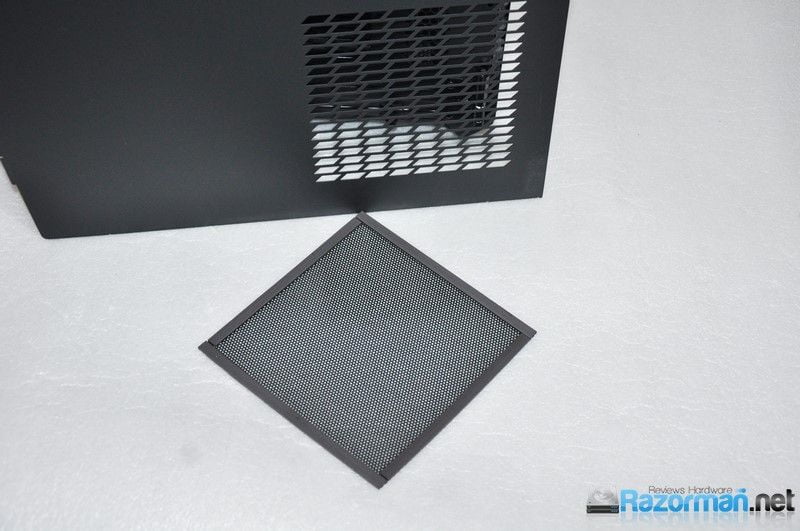

Estas ranuras vienen protegidas por un filtro magnético y permiten el paso de aire frío para la fuente de alimentación:

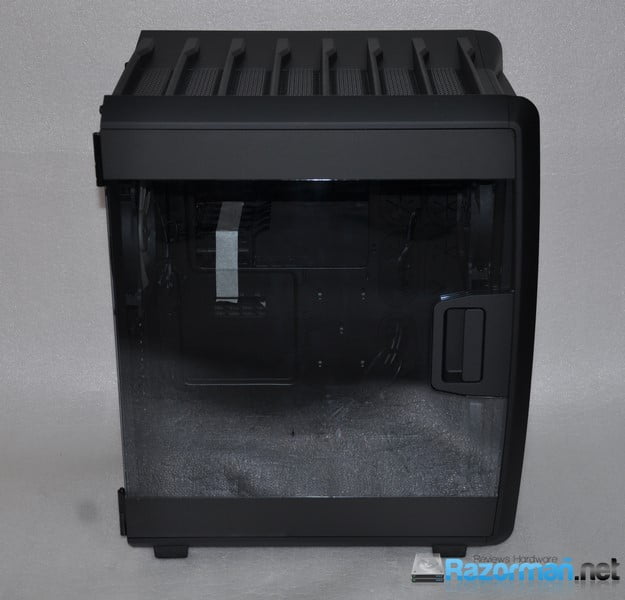

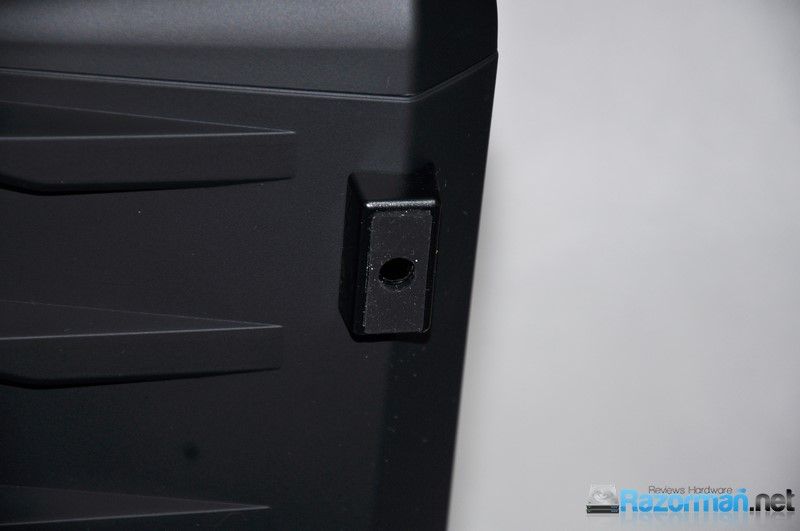

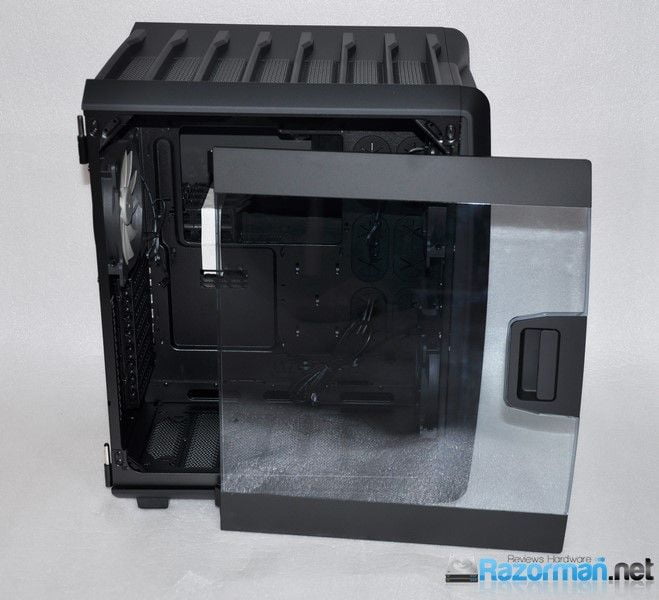

El lateral izquierdo está compuesto por una puertezuela de metacrilato transparente que nos permite visualizar el interior de la caja en su totalidad. La propia pieza incorpora el cierre:

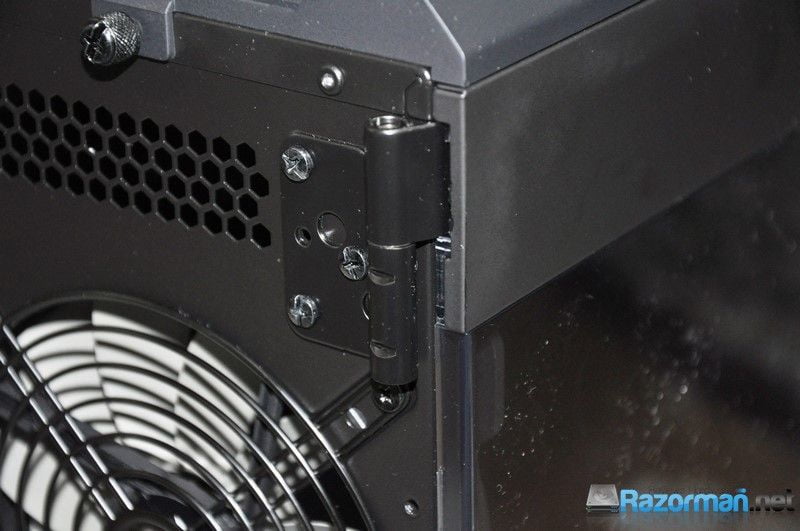

Detalle de las robustas bisagras que soportan la puerta:

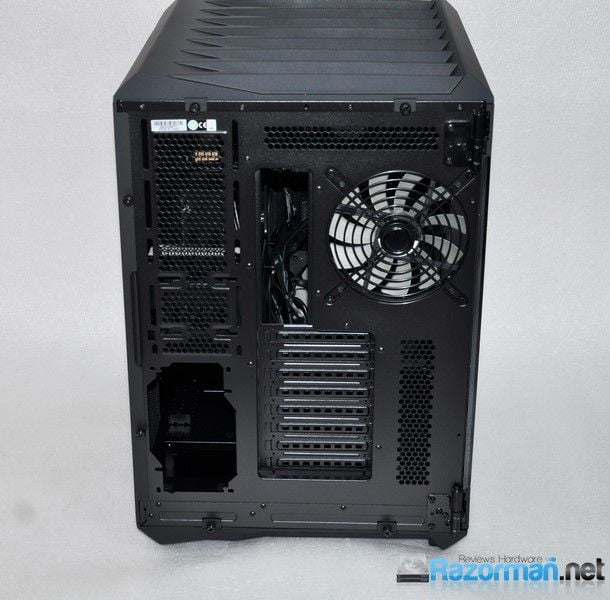

Zona trasera de la caja, donde vemos el ventilador de 140mm encargado de expulsar el aire frío del interior de la caja. Inclusive podremos montar algun ventilador trasero en el plano superior donde va alojada la placa base









Zona inferior de la caja, también con una pieza de plástico con grandes surcos horizontales en su superficie:







Posee 4 patas de goma de buena calidad.

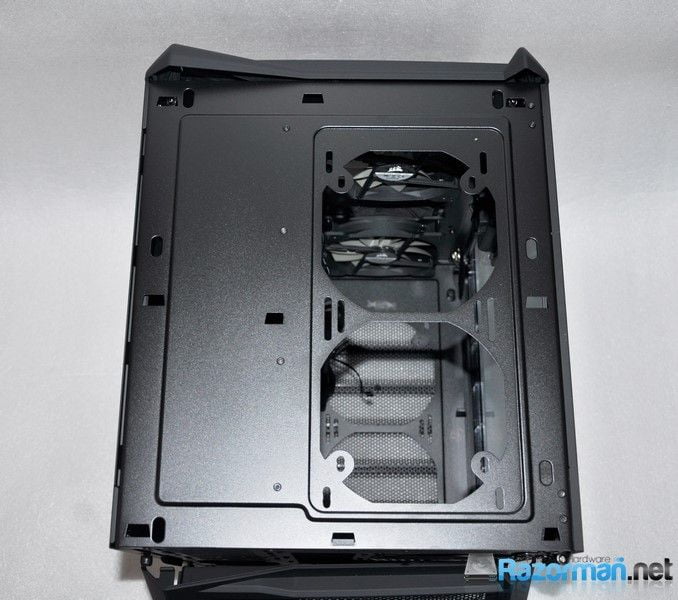

Vista inferior de la caja, donde podremos colocar otros 2 ventiladores de 120mm/140mm. Los más observadores os habreis dado cuenta que la zona superior e inferior de la caja son idénticas.

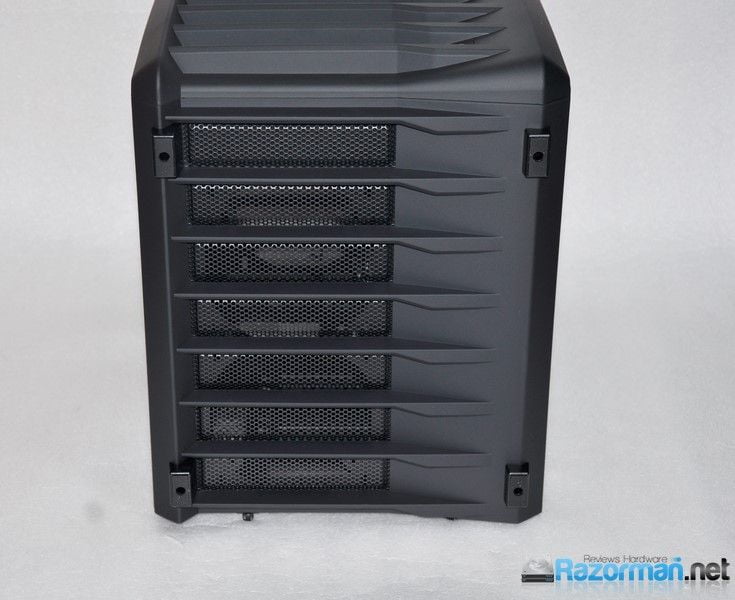

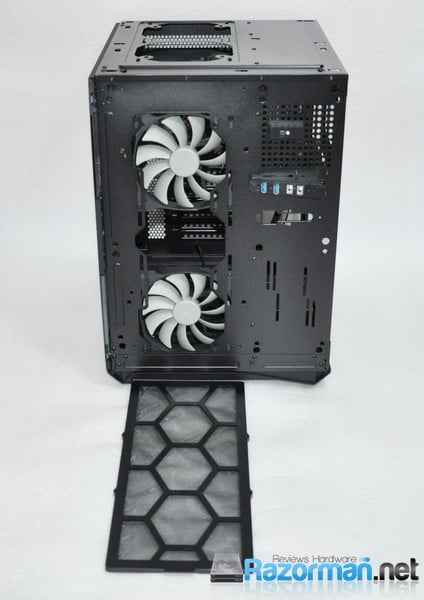

Por último nos queda por ver la zona frontal donde van alojados 2 ventiladores de 140mm encargados de introducir aire frío en el interior de la caja.







Ambos van protegidos por una rejilla antipolvo.









[nextpage title= «CORSAIR CARBIDE AIR740: INTERIOR»]

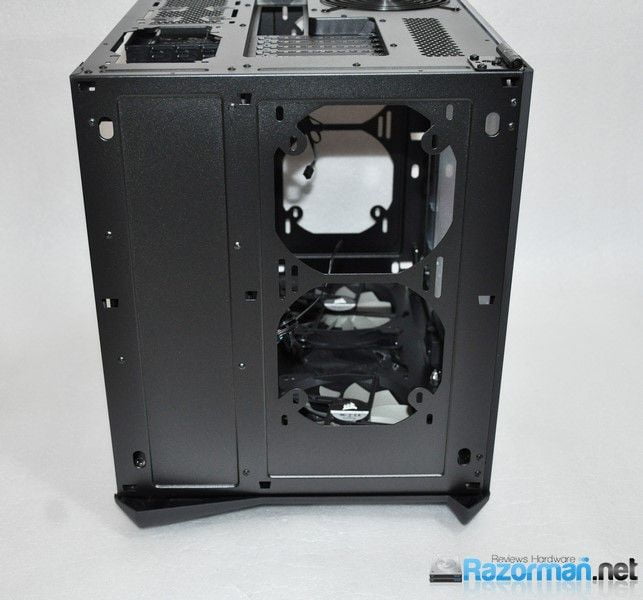

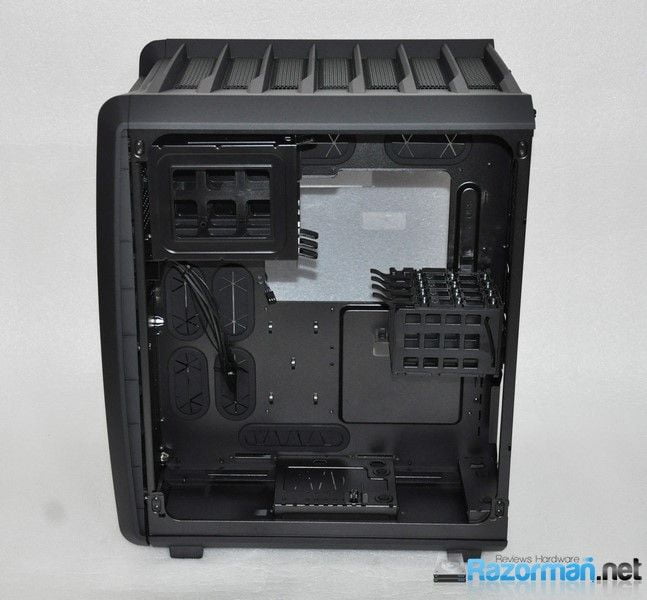

El interior de la caja está perfectamente delimitado por una plancha de metal que divide la misma en dos secciones: la derecha ( viendo la caja de frente ) donde vemos 2 racks para la colocación de unidades de 3.5″ ( plano superior) y otro rack para la colocación de unidades de 2.5″ ( en un plano intermedio ) y bajo este último rack colocaremos la fuente de alimentación como veremos más adelante.

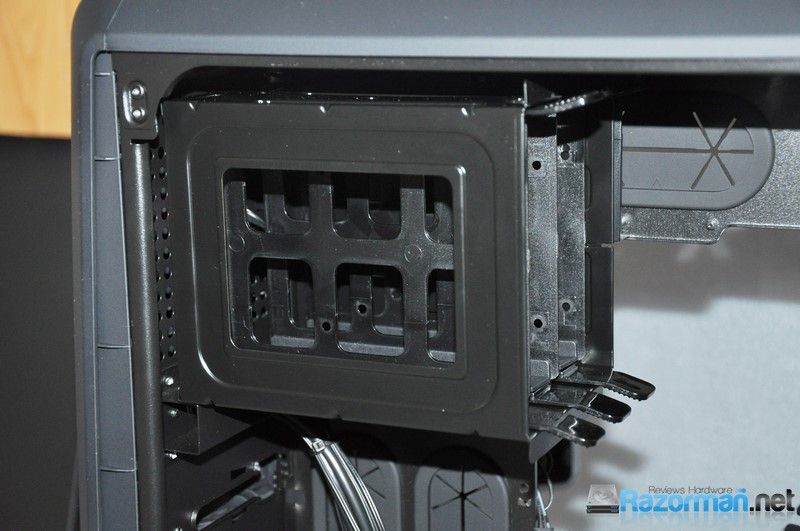

Rack para la colocación de 3 unidades de 3.5/2.5″

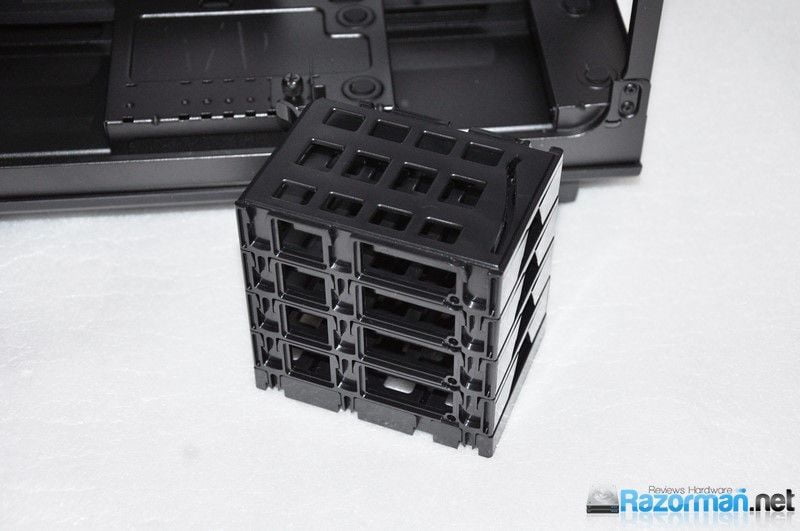

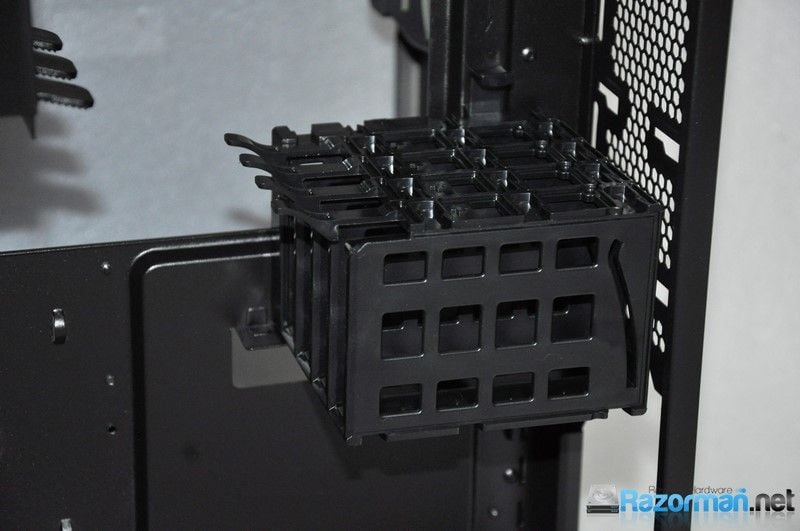

Rack para la colocación de 4 unidades de 2.5″

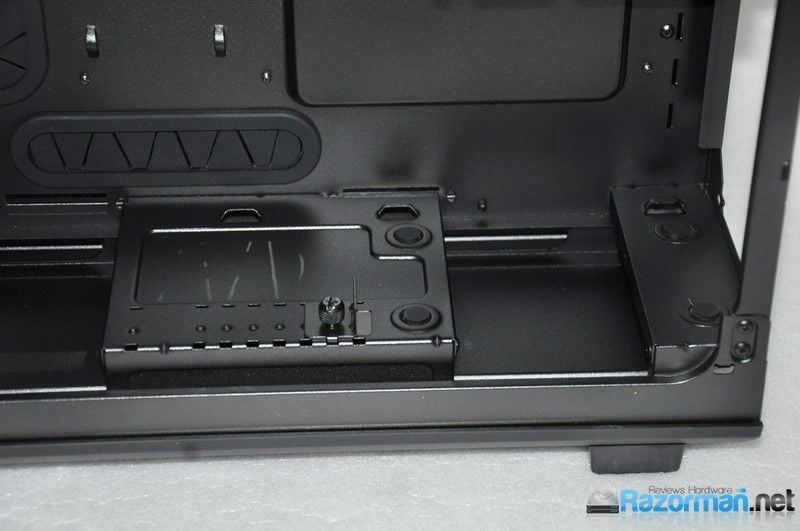

Soporte para la fuente de alimentación, que irá situada en un plano vertical. La longitud máxima será de hasta 225mm.

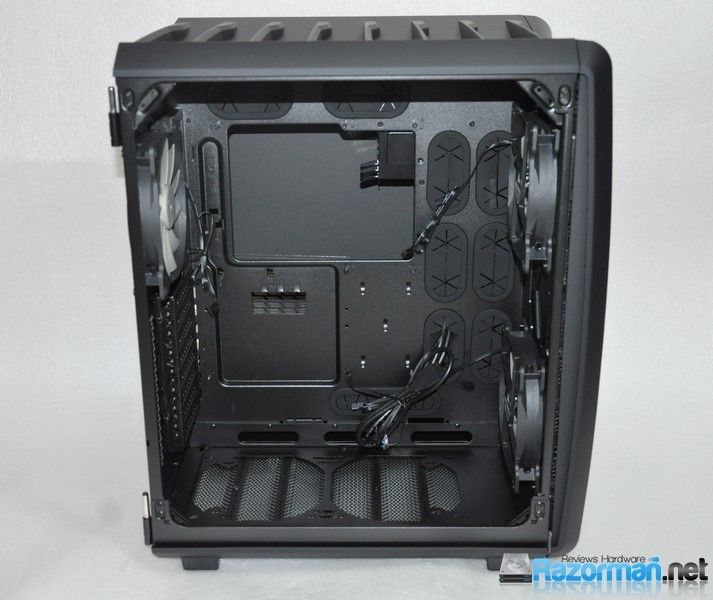

Pasamos a ver la zona interna izquierda ( vista la caja de frente ) de la caja. Vemos que el espacio interior es completamente diáfano, pues los racks de almacenamiento y fuente de alimentación están localizados en la zona derecha de la caja. La amplitud es realmente muy considerable, pues admite una tarjeta gráfica de hasta 330mm de longitud y coolers de hasta 170mm de altura. En cuanto a placas base, es compatible con las de formato Mini-ITX, Micro-ATX y ATX normal de hasta 272mm. Notad los abundantes pasacables que disponemos.

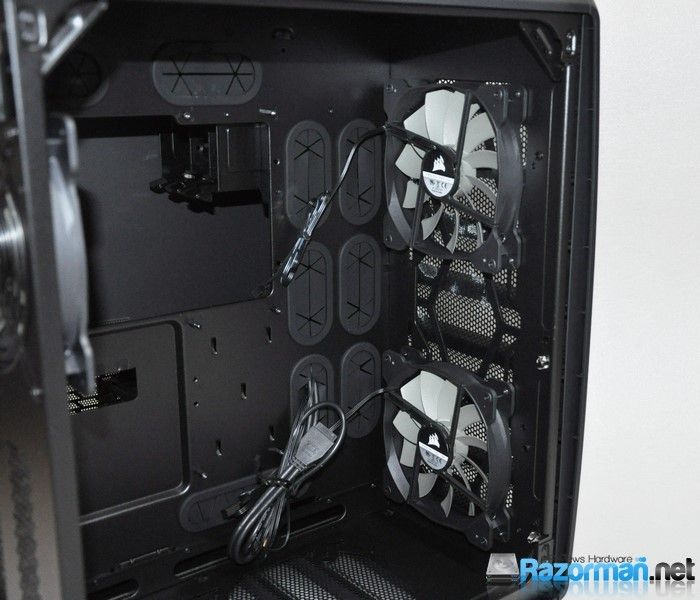

En la zona frontal encontramos 2 ventiladores Corsair Air Series AF140L, pudiendo instalar un tercero sin problemas. También admite 3 ventiladores de 120mm, o bien un sistema de RL de triple radiador ( hasta 360mm de longitud )

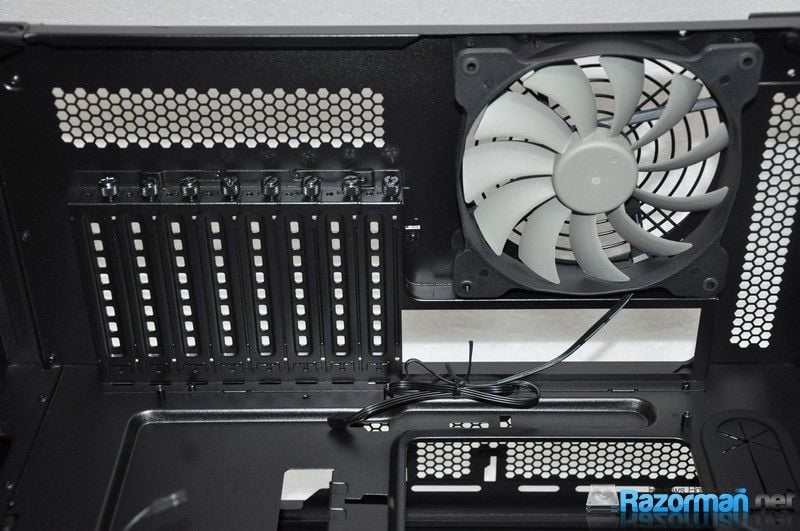

Disponemos de 8 slots PCI. Las tapas metálicas son removibles, y también encontramos un ventilador Corsair Air Series AF140L encargado de expulsar el aire caliente del interior de la caja. En la zona superior de la caja, podremos instalar un sistema de RL de doble radiador o uno simple de hasta 140mm de diámetro de radiador en esta última localización.









[nextpage title= «CORSAIR CARBIDE AIR740: CONEXIONES»]

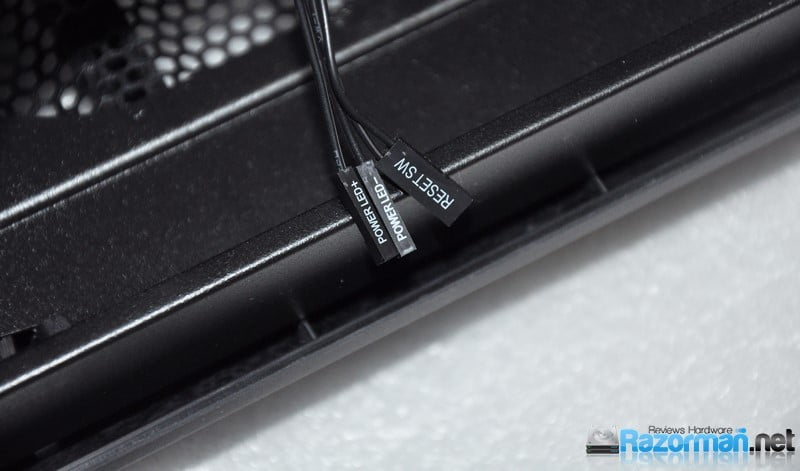

Cable de reseteo del equipo y Led encendido

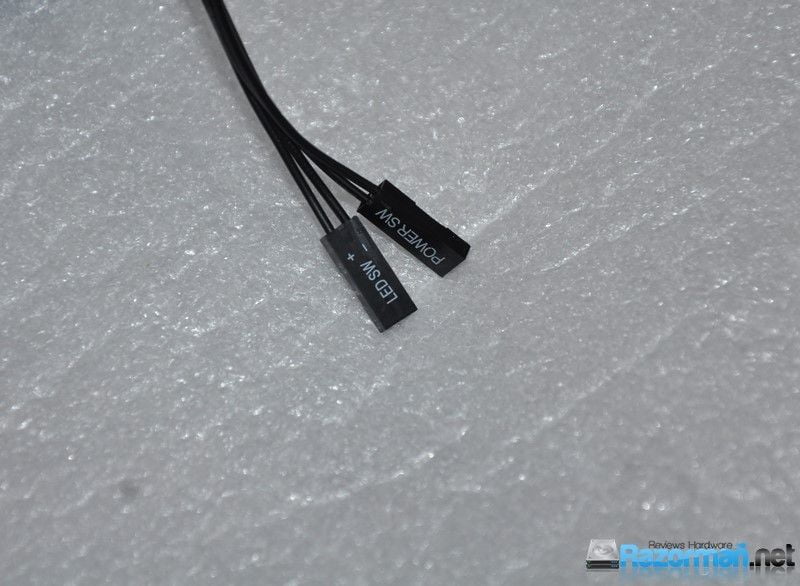

Cable para el encendido del equipo y apagado/encendido iluminación

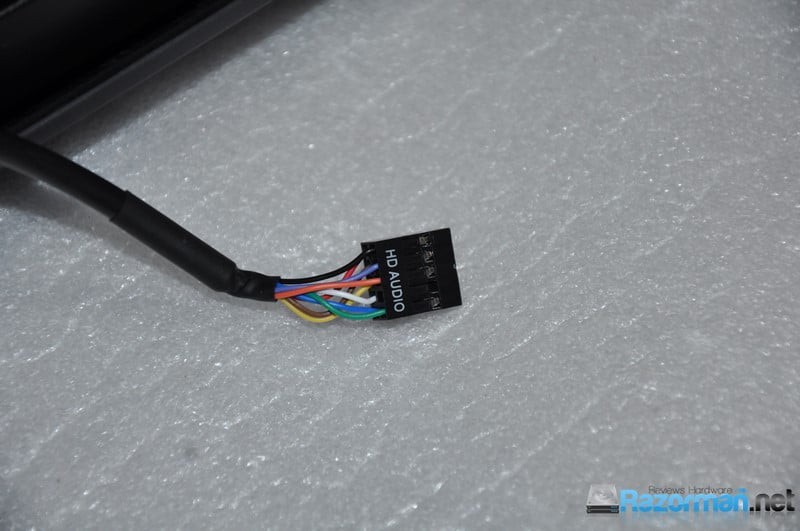

Cable HD Audio

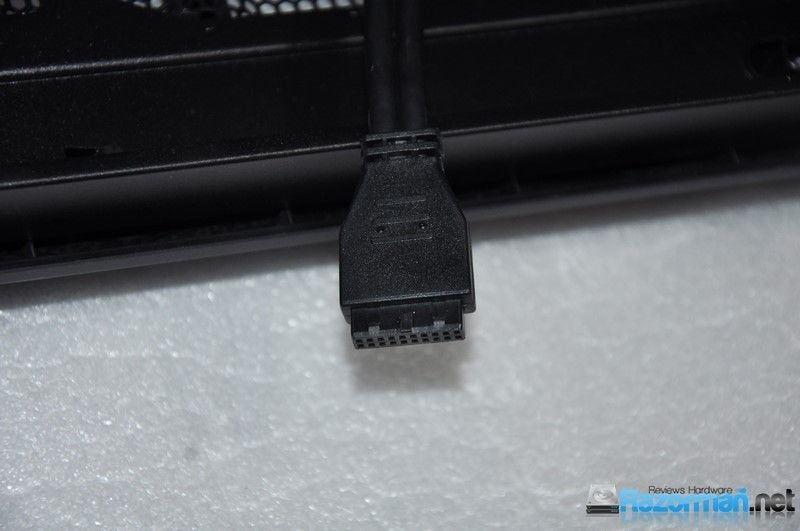

Cable USB 3.0









[nextpage title= «CORSAIR CARBIDE AIR740: INSTALACION DE COMPONENTES»]



Vamos a instalar dentro de la caja los siguientes componentes:



• Placa base Gigabyte X170-Extreme ECC

• Cooler: Arctic Cooling Freezer i32

• 16 GB Memoria RAM DDR4 @ 21333 Corsair

• Fuente de alimentación: Corsair CX 550M

• Disco 3.5″ Seagate 500GB

• Disco SSD 2.5″ OCZ 120 GB

• Tarjeta gráfica : Asus Geforce GTX 560TI

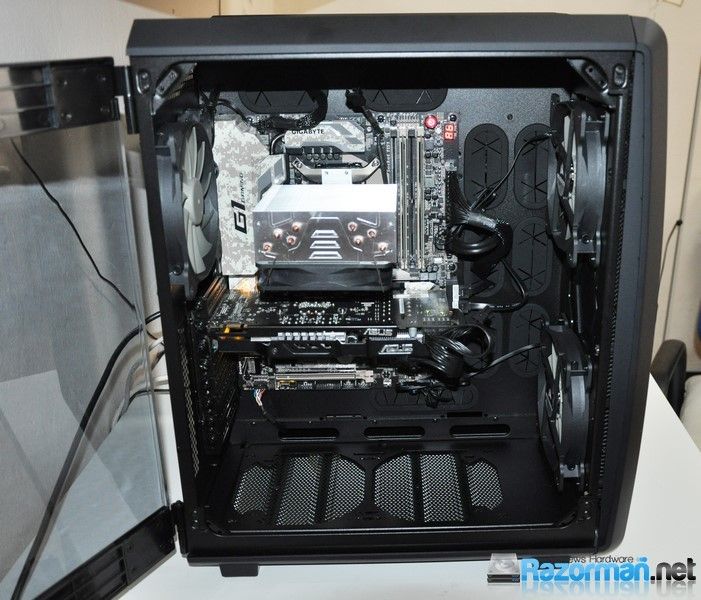

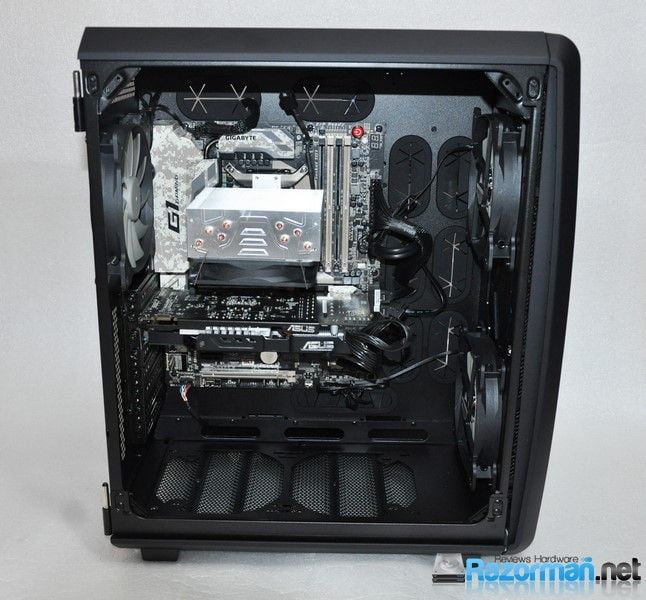

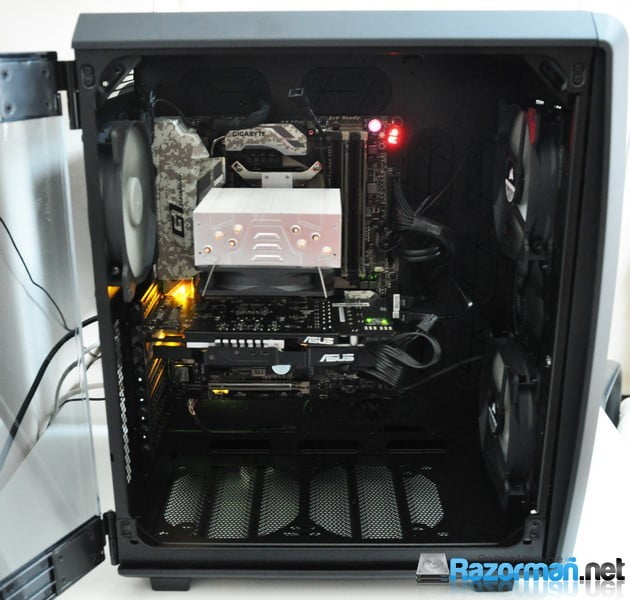

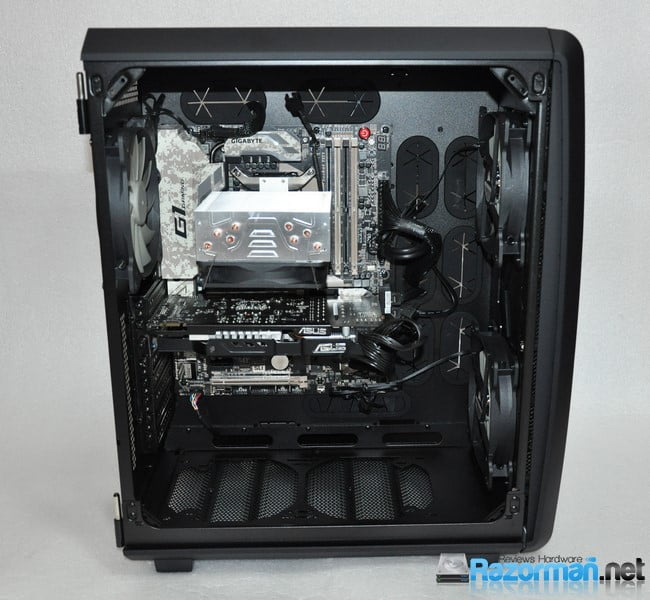

Nos ha encantado el increíble espacio libre que queda alrededor de la placa base para trabajar y permitir además una perfecta refrigeración de los componentes.

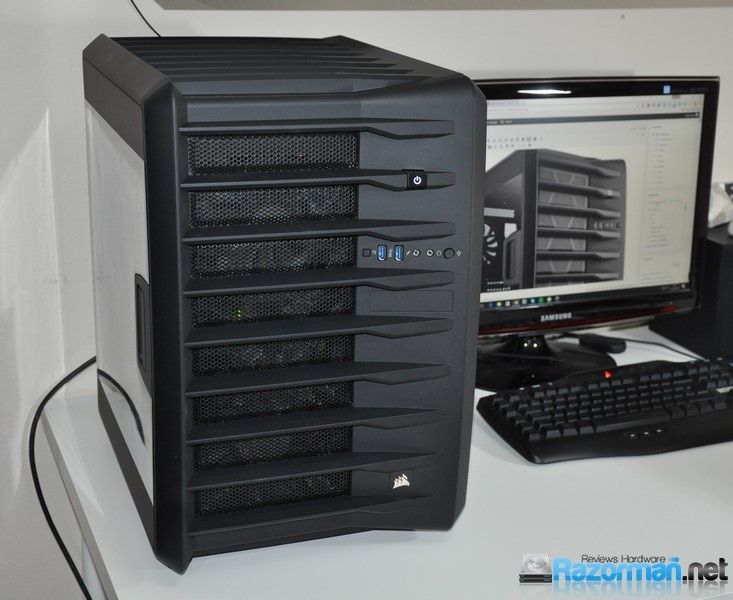

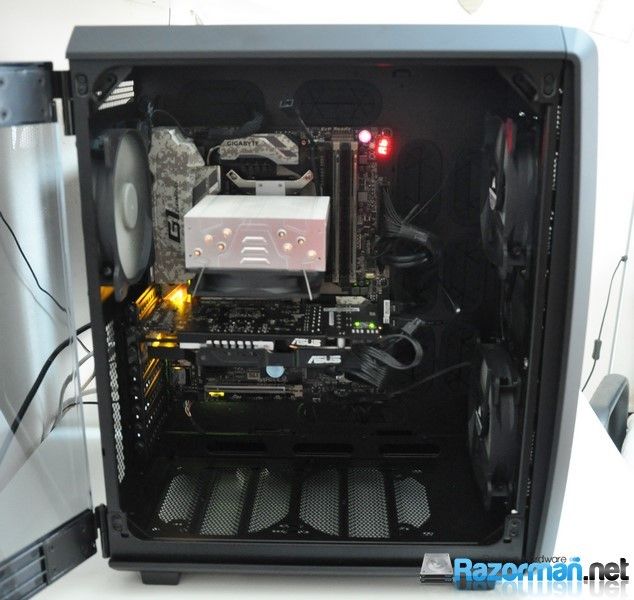

Equipo ya en funcionamiento:

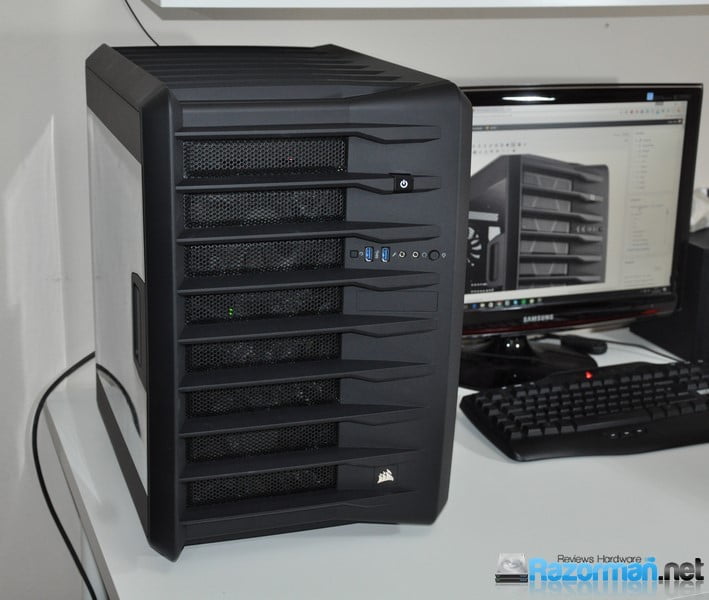

La apariencia es impecable.

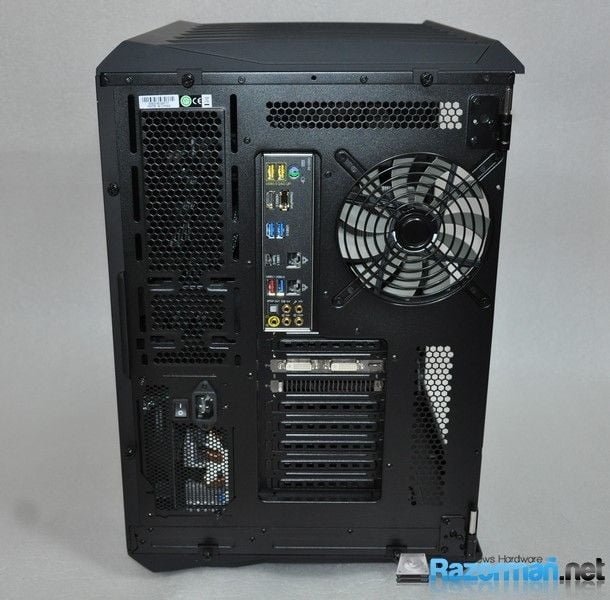

Vista trasera:

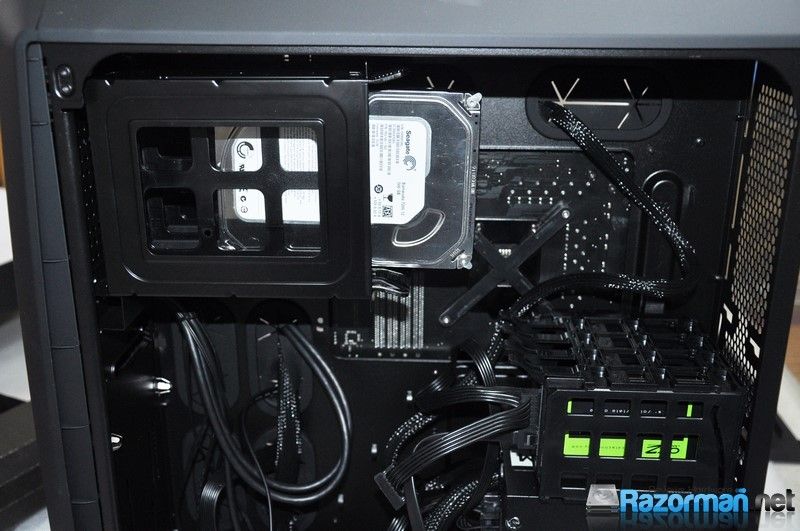

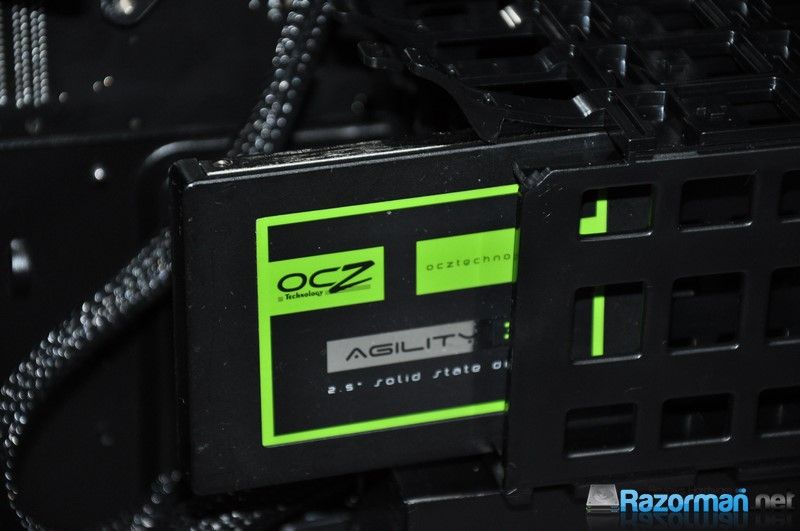

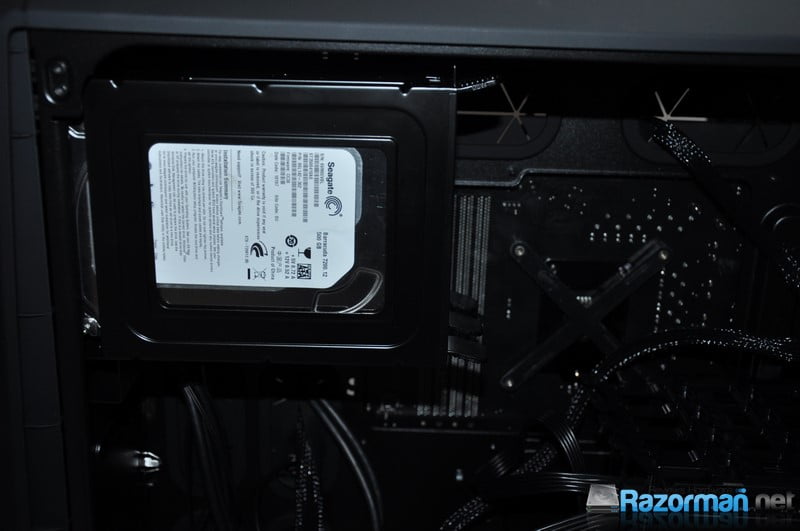

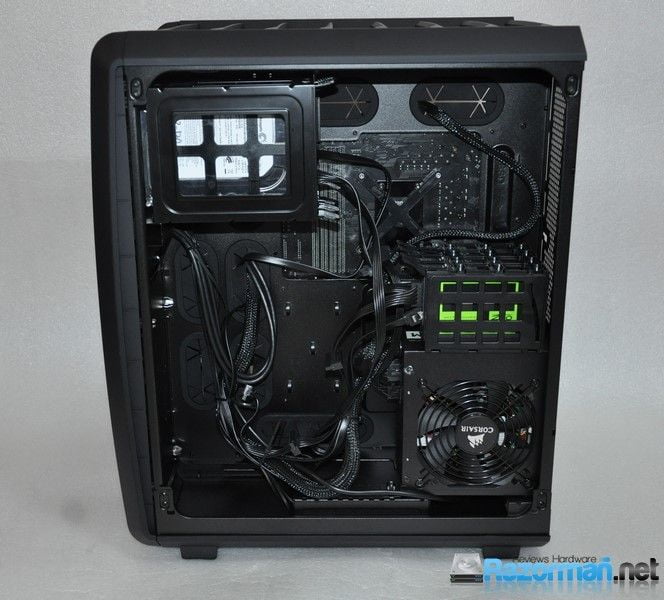

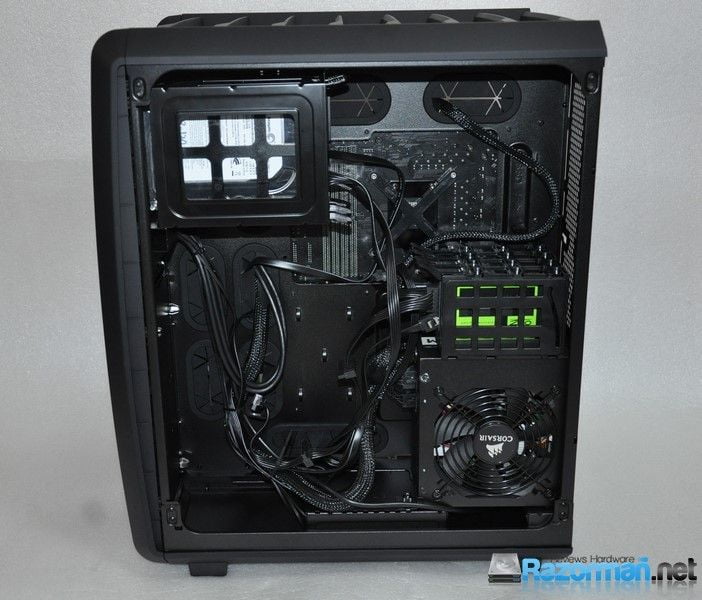

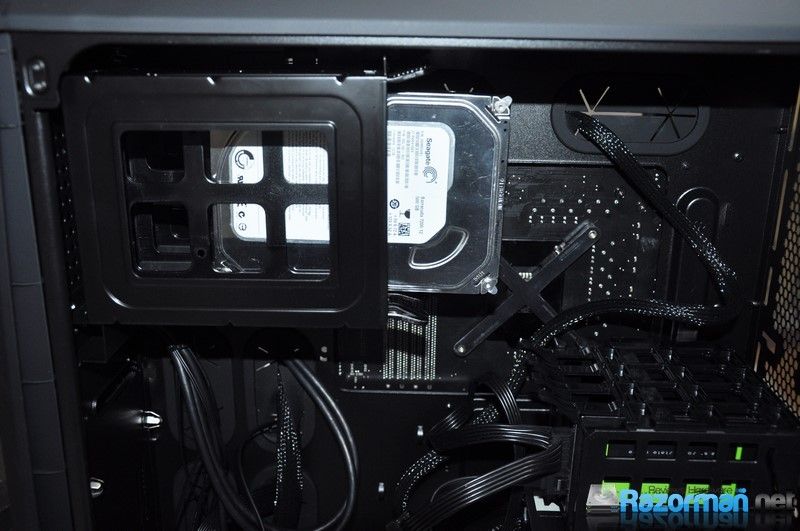

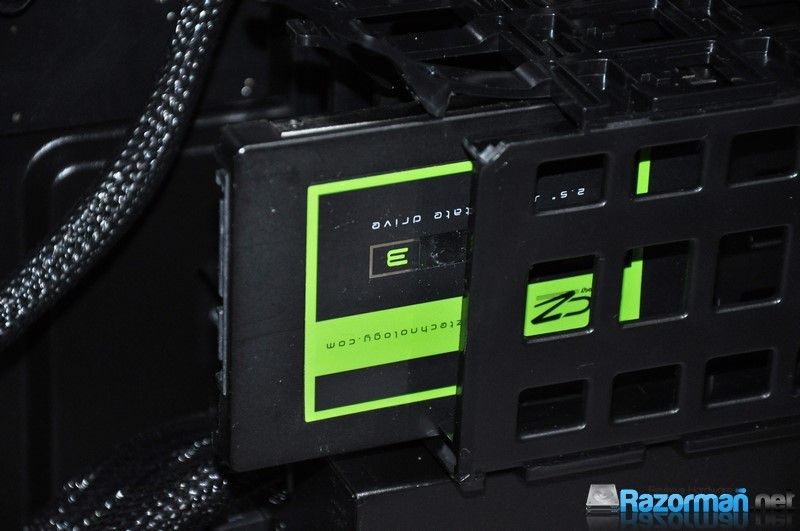

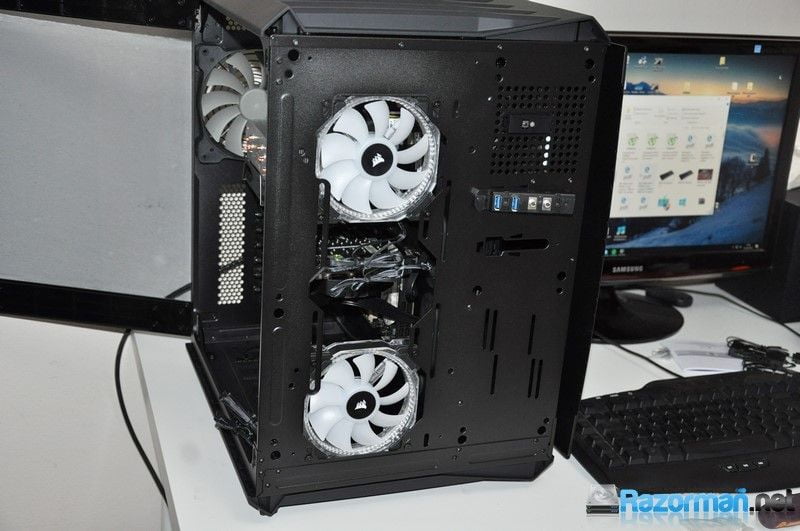

Colocamos una unidad de almacenamiento de 3.5″ y otra de 2.5″. La fuente de alimentación tiene espacio más que de sobra :

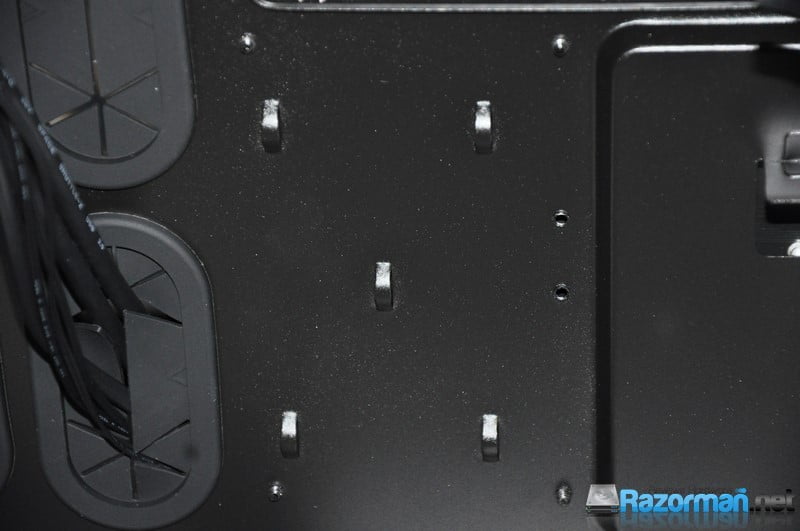

Podremos asegurar los cables a estos resaltes en la placa base. Es muy sencilla la organización interna del cableado gracias al generosísimo espacio disponible y abundantes pasacables.







[nextpage title= «CORSAIR HD120 RGB: EN DETALLE E INSTALACION»]

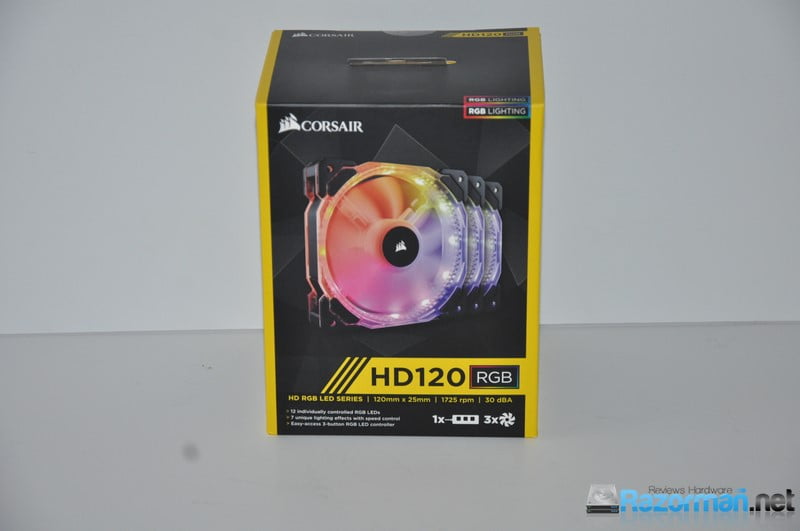

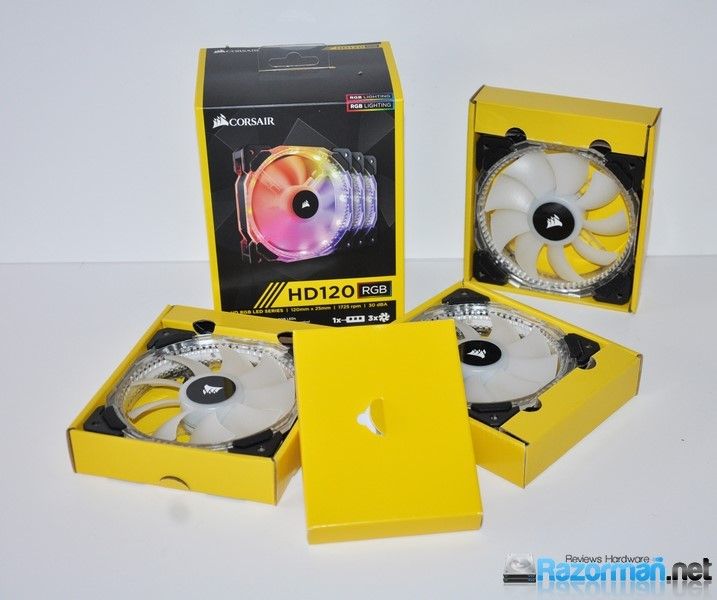

Para la prueba de la caja Corsair AirFlow 740, el fabricante también nos cedió el kit Corsair HD120 RGB, compuesto por 3 ventiladores HD120 iluminados por Leds multicolor:

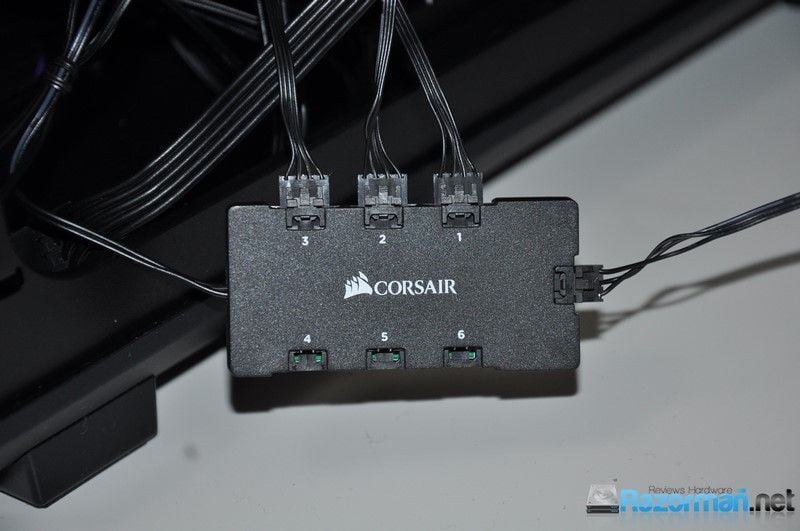

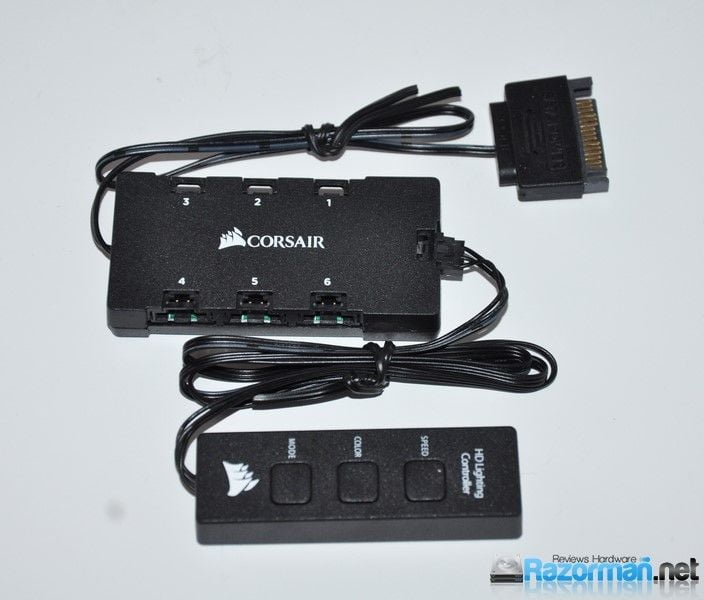

Disponen de un terminal para la conexión de hasta 6 ventiladores :









Que podremos controlar los efectos mediante un mando exterior. Dispone de colores disntintos y 7 modos de iluminación, además de poder seleccionar la velocidad de cambio de iluminación de los Leds:

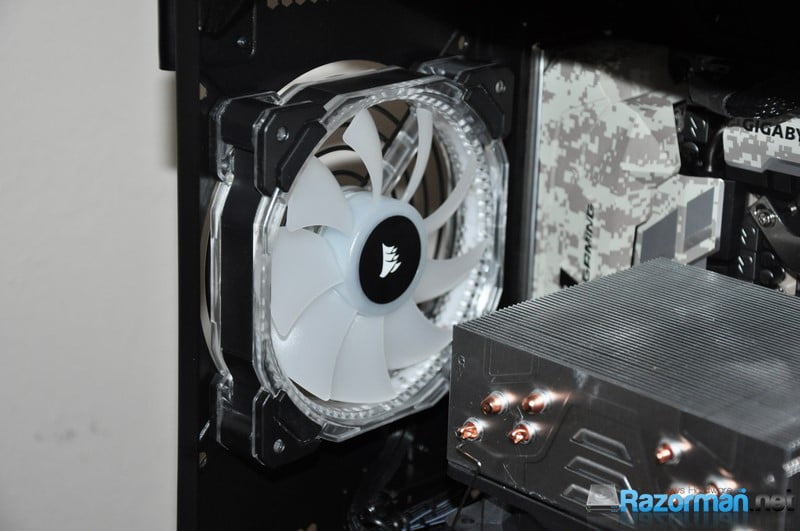

Para probarlos , sustituimos los ventiladores originales de la caja por estos suministrados por Corsair:







Dicen que una imagen ( en este caso un vídeo xD ) vale más que mil palabras. En el siguiente vídeo podeis ver los efectos de iluminación de los ventiladores Corsair HD120 RGB en la caja Corsair Carbide Air740:





[embedplusvideo height=»450″ width=»800″ editlink=»http://bit.ly/2ekXM9X» standard=»http://www.youtube.com/v/D9DsRiBC7zY?fs=1″ vars=»ytid=D9DsRiBC7zY&width=800&height=450&start=&stop=&rs=w&hd=0&autoplay=0&react=1&chapters=&notes=» id=»ep5625″ /]



[nextpage title= «CORSAIR CARBIDE AIR740: CONCLUSIONES FINALES Y PUNTUACION»]



[taq_review]











Dignísima sucesora de la Corsair Carbide 540Air nos ha parecido este modelo, superándola a nuestro entender y mejorándola en todos los aspectos: diseño, amplitud interior, posiblidades de ampliación. El diseño de doble cámara, nos parece una solución muy inteligente para aprovechar mejor el espacio. Éste amplísimo espacio permite la instalación de tarjetas gráficas de hasta 330mm de longitud, coolers de hasta 170mm de altura y fuentes de alimentación de hasta 225mm de longitud.









Por supuesto que las posibilidades de instalación de ventiladores es increíble, con hasta 8 ventiladores en total ( 3 de ellos de serie ) y sistemas de refrigeración líquida de hasta 360mm de diámetro por ejemplo en el frontal, por lo que éste apartado queda sobradamente cubierto.



No podemos señalar ningún inconveniente, salvo quizás su anchura que puede limitar su colocación en escritorios muy reducidos. Su precio ronda los 175 euros en comercios online













A FAVOR

• DISEÑO
• CALIDAD MATERIALES
• AMPLITUD INTERIOR
• PUERTA LATERAL METACRILATO
• COOLERS HASTA 170MM ALTURA
• TARJETAS GRÁFICAS HASTA 330 MM LONGITUD
• FUENTE ALIMENTACIÓN HASTA 225 MM LONGITUD
• 3 VENTILADORES DE SERIE
• COMPATIBLE CON KITS RL TRIPLE RADIADOR



EN CONTRA
