La gama V de Cooler Master se compone de modelos que van desde los 550W – objeto de esta review – hasta los 1200 W , con una calidad de fabricación extraordinaria que incluye capacitadores Japoneses 100%, para una mayor eficiencia
La gama V incluye una construcción Full-Modular con cables planos negros para una mejor distribución en el interior de la caja. Para una mayor compatibilidad es un 22% más corta que otras fuentes de similares características lo que las hace idóneas para equipo ITX
Incorpora un ventilador de 120mm de la gama Silencio FP de Cooler Master que produce una gran corriente de aire para refrigerar los componentes en el interior de la fuente y a la vez regula su temperatura.
Muchisimas gracias a Cooler Master por cedernos esta fuente Cooler Master V550 para la review
CARACTERISTICAS TECNICAS
Model0 | RS550-AFBAG1-xx |
Tipo | Factor FormaATX 12V V2.31 |
Dimensiones | 150 x 140 x 86mm |
Voltaje | 100-240Vac |
Rango Entrada | Full range |
Rango Frecuencia Entrada | 47 – 63Hz |
PFC | ActiveoPFC (>0.9 typical) |
Señal PMS optima | 100-500ms |
Hold Up Time | >16ms |
Efficiencia | 90% @ Typical Load |
MTBF | >100,000 Horas |
Ventilador | 120mm Silencio FP |
Certificados Calidad | CE/FCC/UL/TUV/RCM/BSMI/CCC/EAC |
Proteccion | OVP/UVP/OPP/OTP/OCP/SCP |
Conectores | 20+4 Pin MB x 1 4+4 Pin CPU +12V x 1 6+2 Pin PCI-e x 2 SATA x 6 4Pin Peripheral x 3 4Pin Floppy x 1 |
EAN Code | 4719512048252 |
UPC Code | 884102027215 |
[nextpage title=” COOLER MASTER V550 : UNBOXING Y ACCESORIOS”]

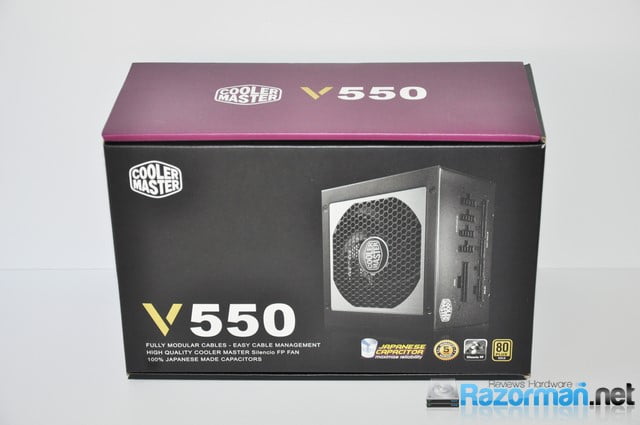

El embalaje exterior de la fuente Cooler Master V550 está compuesto por una caja de cartón de tonos negros/morados. En la zona frontal del embalaje vemos una imagen de la fuente, logo del fabricante y el modelo en grandes características así como algún icono representativo de sus especificaciones como sus capacitadores japoneses y certificación 80 Plus Gold

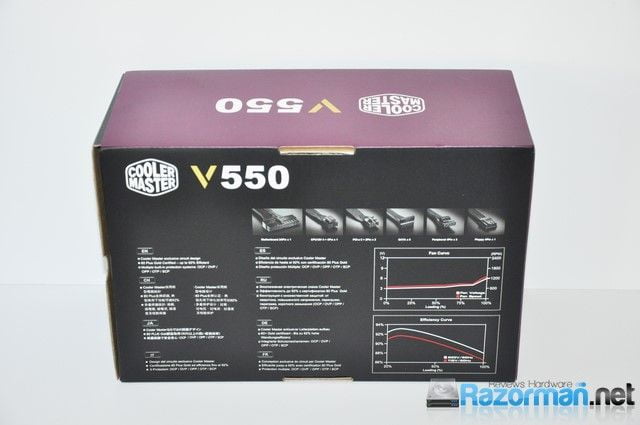

En la zona trasera vemos varias gráficas mostrando su eficiencia energética así como las conexiones que posee.

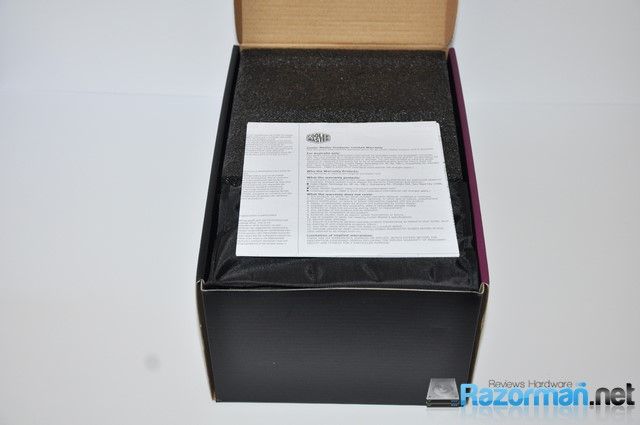

Al abrir la caja, vemos que los componentes van protegidos por porexpán.
La fuente ( izquierda ) y los cables de conexion ( derecha ) están incluidos en una bolsa textil negra con el logo del fabricante.
ACCESORIOS
Detalle de todos los accesorios incluidos

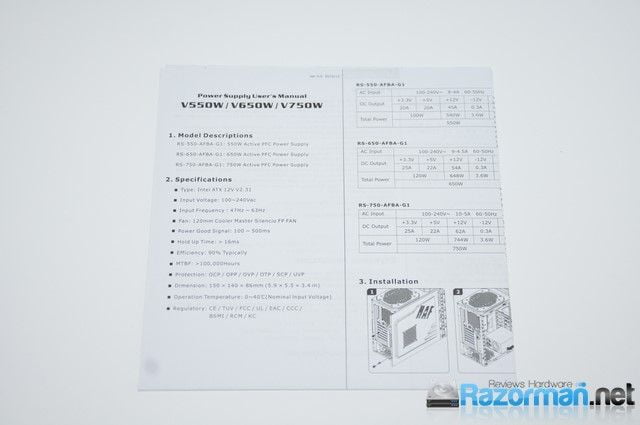

Breve folleto de instrucciones.

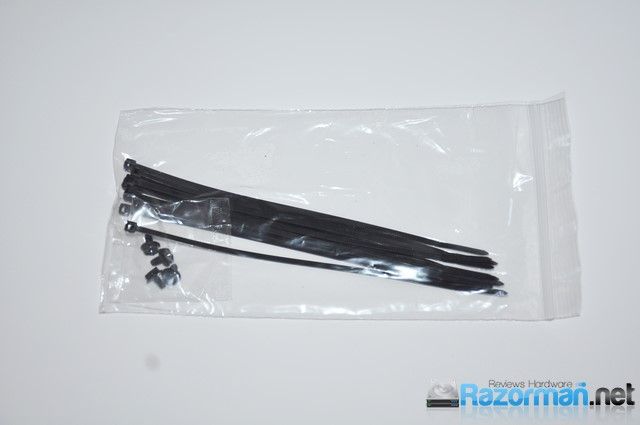

Bolsa de plástico con bridas y tornillos
[nextpage title=” COOLER MASTER V550 : EXTERIOR”]
La fuente tiene unas dimensiones de 150 x 140 x 86mm. Las calidad percibida de materiales es realmente sobresaliente con un diseño realmente muy bonito combinando tonos oscuros/plateados en la zona del ventilador.

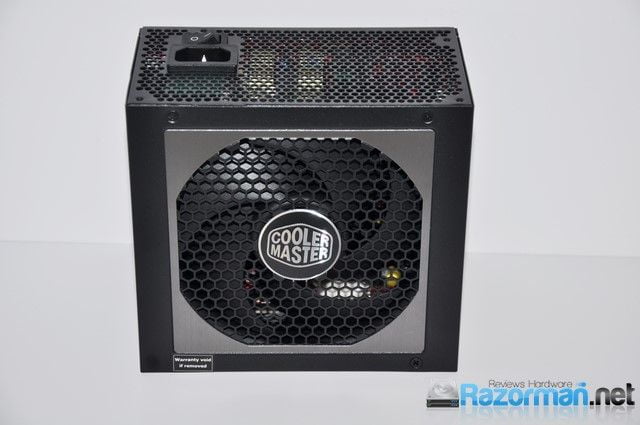

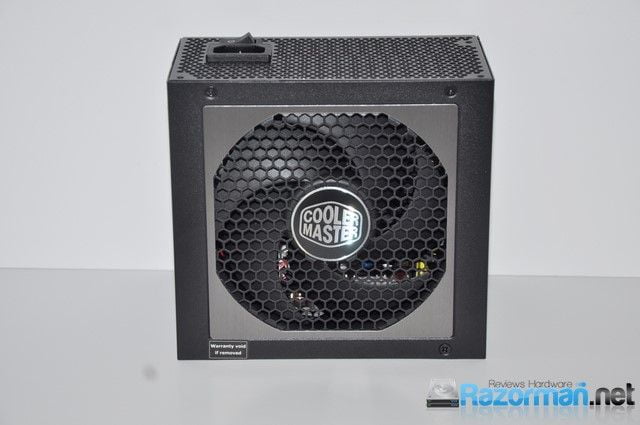

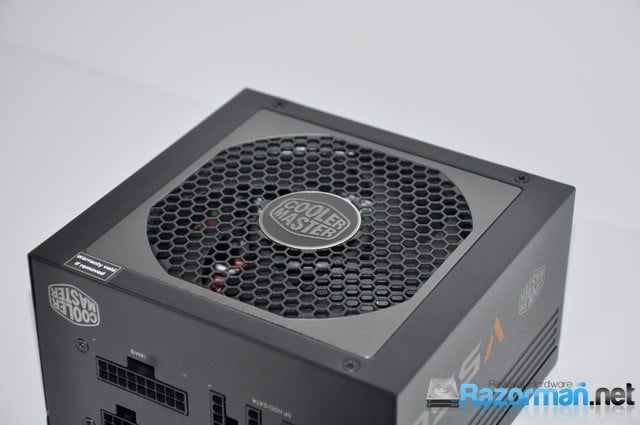

El ventilador, un Cooler Master de 120 mm modelo Silencio FP viene protegido por una rejilla metálica en forma de panal de abeja y con el logo del fabricnate en el centro.

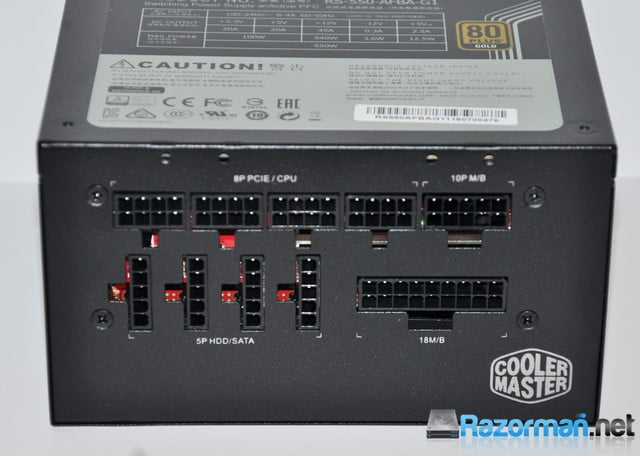

Detalle de las conexiones de la fuente: vemos que se trata de una fuente Full-Modular, con todas las conexiones perfectamente identificadas.

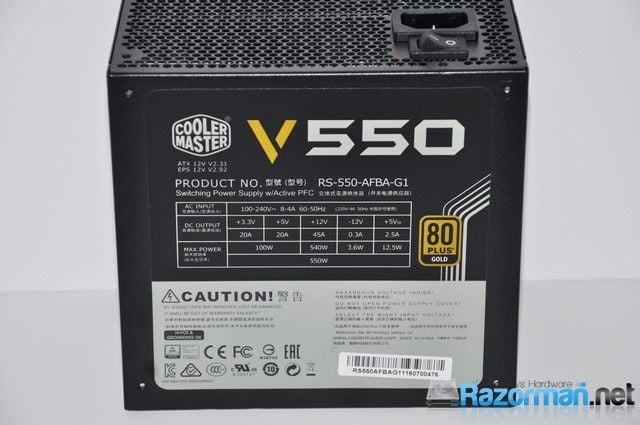

En la zona inferior de la fuente encontramos una pegatina con las principales especificaciones energéticas así como sus distintas homologaciones.

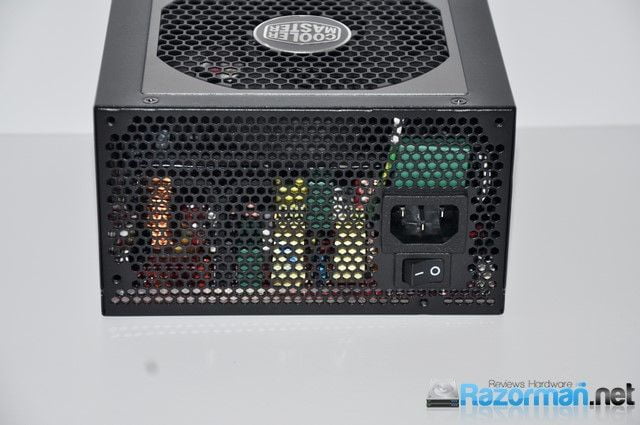

Zona trasera: con interrruptor de apagado/encendido

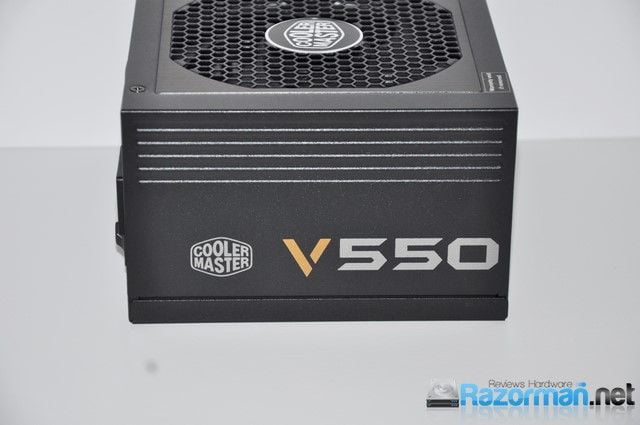

En los laterales encontramos el logo del fabricnate y el modelo.
[nextpage title=” COOLER MASTER V550 : INTERIOR”]

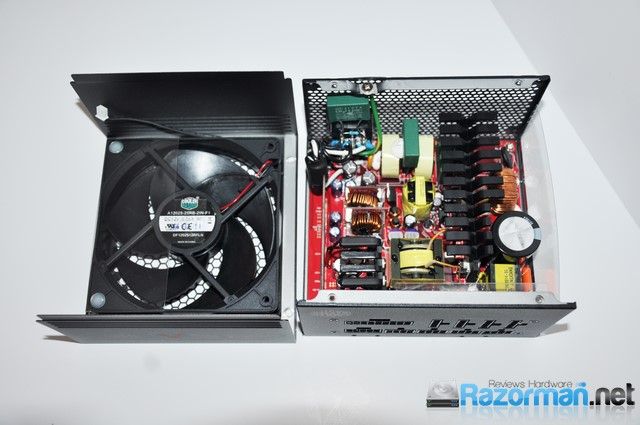

La fuente tiene certificación 80 Plus Gold con una eficiencia del 88% , con un sólo raíl de 12V capaz de proporcionar 45A y 550W

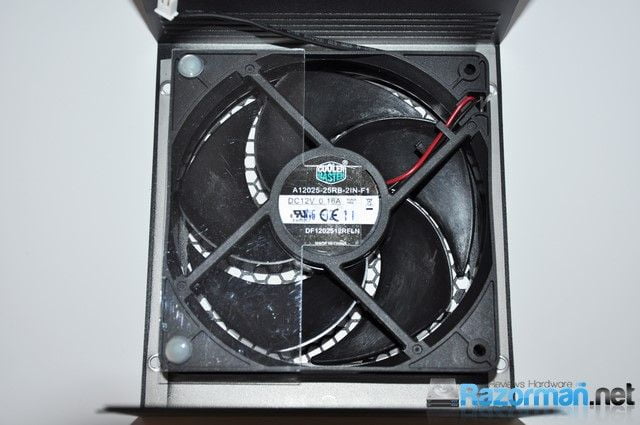

El ventilador es el modelo Silencio A12025–25RB-2IN-F1 (120mm, 12 V, 0.16 A, 2250 RPM, 29.5 dBa, 52 CFM)

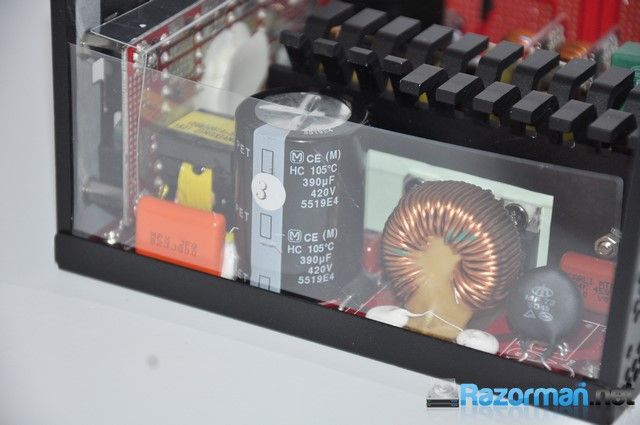

Detalle del capacitador 450V, 390 uF, 105°C, KMR series, 2000h @ 105°C

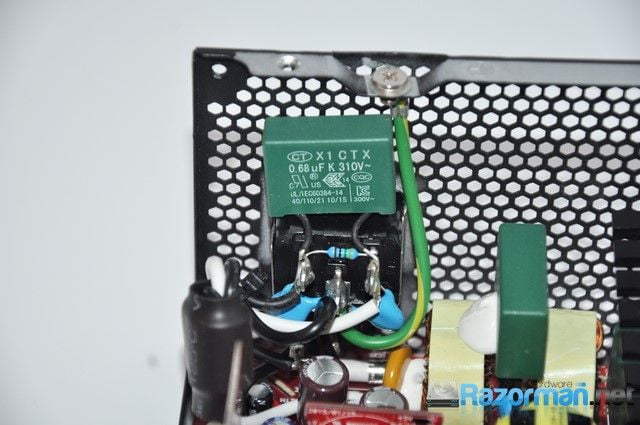

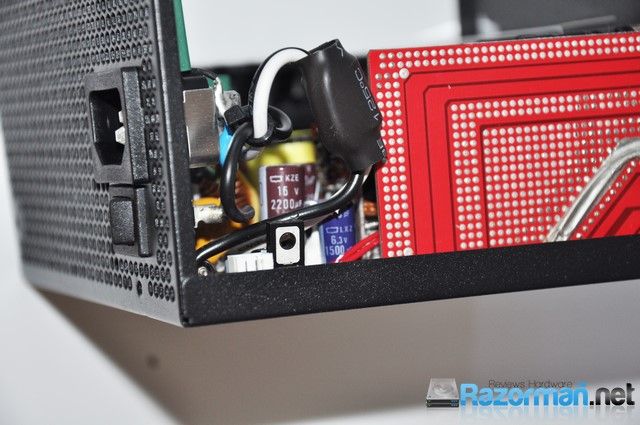

Dispone de un filtro EMI de entrada completo.
Condensadores electrolíticos KZE de 16V
[nextpage title=” COOLER MASTER V550 : CONEXIONES”]

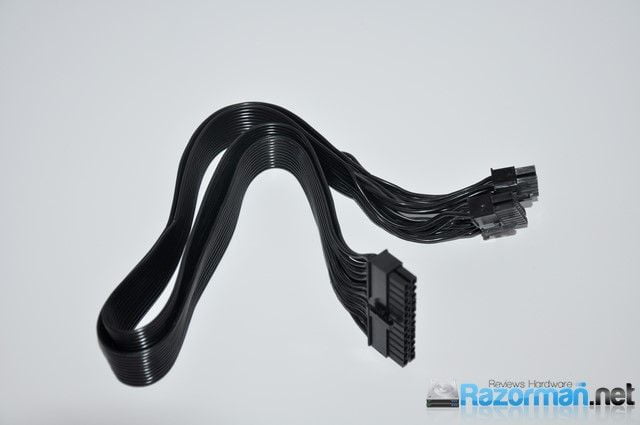

Conector a placa base de 24 pines: la conexion a la fuente de alimentación es de 18+10 pines

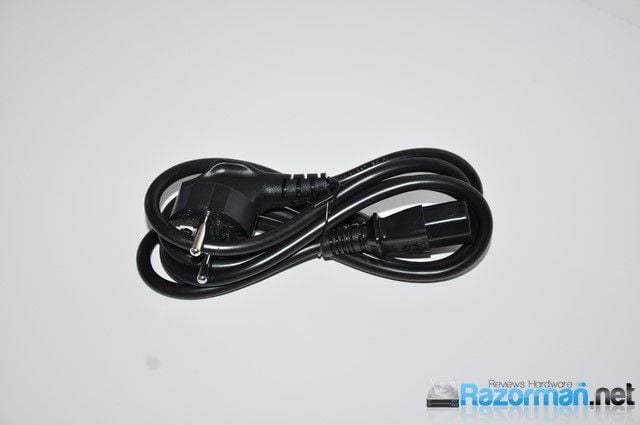

Cable alimentación fuente

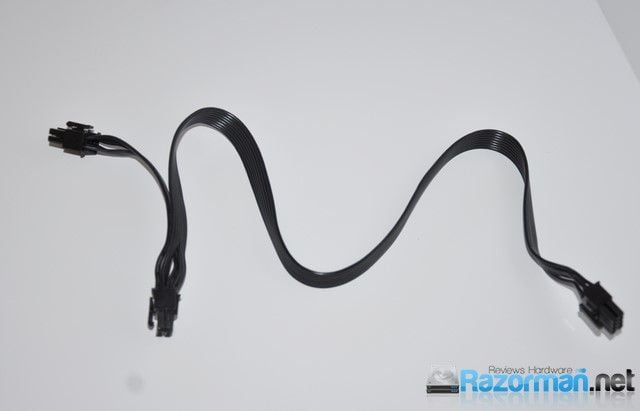

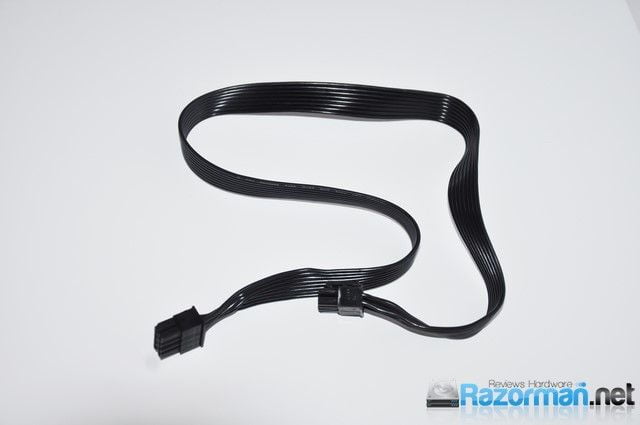

Cable PCI-e de 6+2 pines
Cable alimentación extra CPU de 4+4 pines

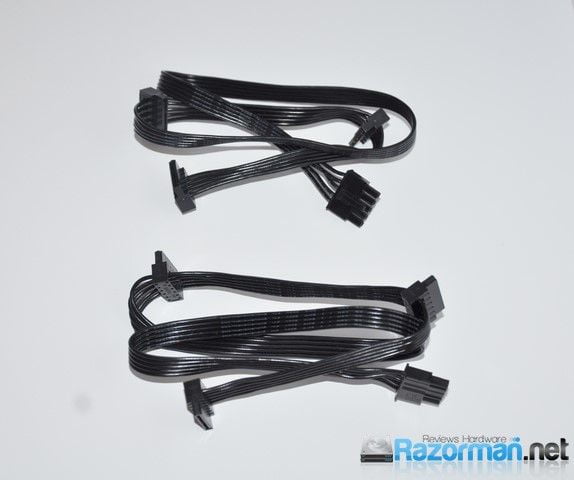

6 conectores SATA

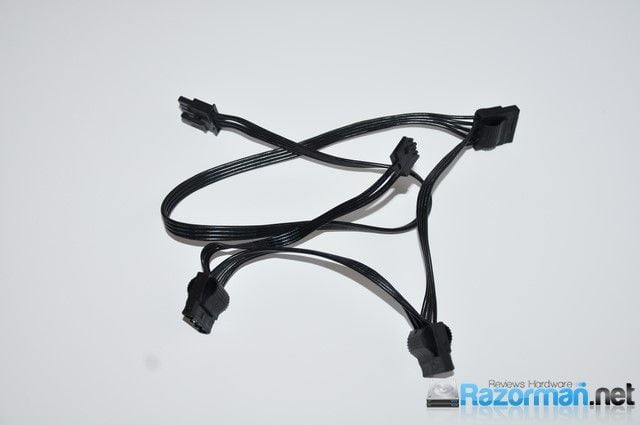

1 conexión Floppy y 3 conectores Molex de 4 pines
[nextpage title=” COOLER MASTER V550 : PRUEBAS DE RENDIMIENTO”]

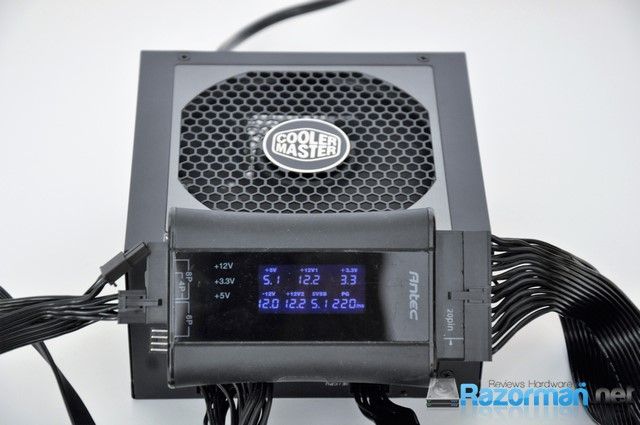

Comenzamos comprobando los voltajes que ofrece la fuente sin carga, utilizando para ello nuestro tester de ANTEC:
El canal de 3.3V ofrece en IDLE 3.3V, mientras que el canal de 5V ofrece 5.1V y finalmente el canal de 12V ofrece 12.2V.
El equipo de pruebas estaba compuesto por estos elementos:
PLACA BASE ASROCK Z97 PRO 3
PROCESADOR INTEL PENTIUM G3450
SISTEMA OPERATIVO WINDOWS 10 PRO
TARJETA GRAFICA: ASUS GTX 560 TI
SOFTWARE DE AIDA64 ENGINEER
La metodología de prueba es muy simple: encendemos el equipo y lo dejamos funcionando sin realizar ningún trabajo durante 10 minutos, entonces tomamos nota de los voltajes en IDLE y ejecutamos el bench durante 30 minutos consecutivos tomando nota durante y al final del bench de los voltajes obtenidos en cada canal:

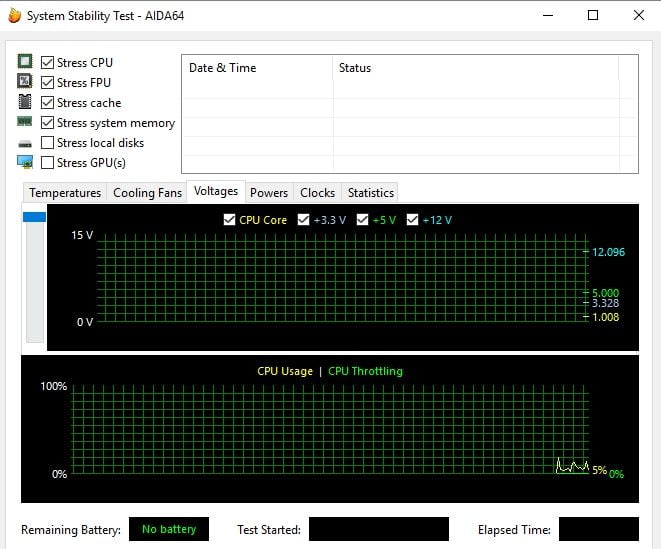

En la siguiente gráfica observamos que en IDLE el canal de 3.3V arrojó 3.328V, el canal de 5V ofreció 5V, mientras que el canal de 12V ofreció 12.096V

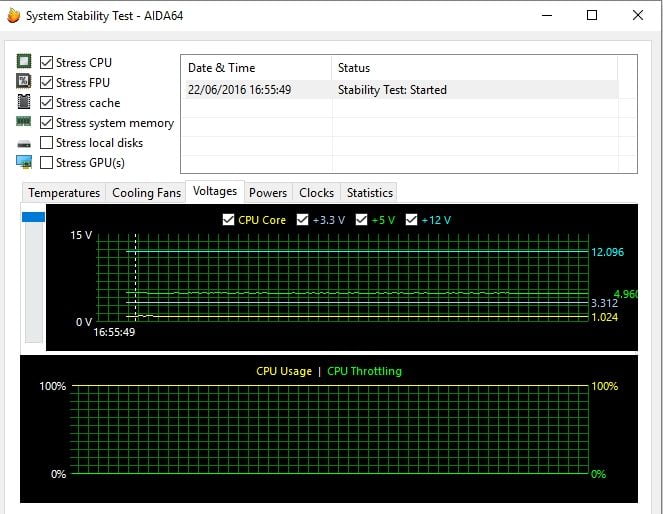

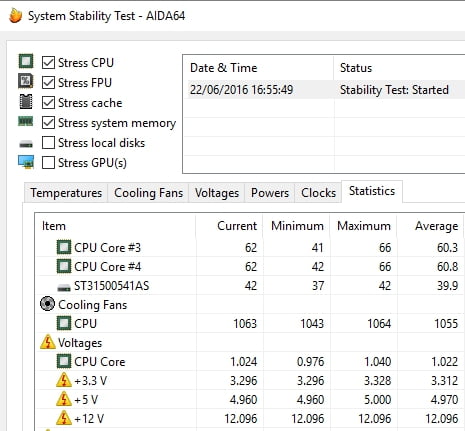

Voltajes finales tras 30 minutos de ejecución del bench:
La última gráfica nos muestra en números los voltajes: el canal de 12V permaneció impertérrito a las carga, ofreciendo en toda circunstancia 12.096V, mientras que el canal de 5V ofreció ligeras oscilaciones entre los 4.960V en FULL y los 5.00 V en IDLE. Por último el canal de 3.3V, ofreció en IDLE 3.296V y en FULL 3.328V.
La sonoridad de la fuente es inapreciable, no oyéndose el ventilador en ninguna circunstancia.
[nextpage title=” COOLER MASTER V550 : CONCLUSIONES FINALES Y PUNTUACION”]
[taq_review]
La gama V de Cooler Master ofrece potencias que van desde los 550W hasta los 1200W por lo que se cubren cualquier tipo de requerimientos por muy exigentes que éstos sean. La presentación y diseño de esta fuente Cooler Master V550 no merecen más que nuestro halago, además de destacar su contenido tamaño que la hace idónea para las actuales caja ITX.
La sonoridad y estabilidad son ejemplares, en el primer caso el ventilador no se oye en ninguna circunstancia, mientras que la estabilidad, sobretodo en el canal de 12V que es el más importante, en nuestras pruebas ha sido irreprochable, lo que achacamos a la extraordinaria calidad de sus condensadores japoneses.
El único pero que podemos hacer a la fuente es su precio, pues 125 euros lo vemos bastante caro, aunque esta carestía corresponde sin duda a la gran calidad de componentes de la fuente
- PRESENTACION Y CALIDAD DE MATERIALES
- SONORIDAD
- GARANTIA 5 AÑOS
- ESTABILIDAD CANAL 12 V
- CAPACITADORES JAPONESES
- FULL MODULAR
EN CONTRA
– PRECIO ELEVADO
