Seguimos con los análisis de disipadores para CPU de Cooler Master y ahora hemos tenido la oportunidad de analizar uno de sus últimos lanzamientos: el Cooler Master Hyper 103
- COOLER MASTER HYPER 103: CARACTERISTICAS TECNICAS
- COOLER MASTER HYPER 103: EMBALAJE EXTERIOR
- COOLER MASTER HYPER 103: PRESENTACION INTERIOR Y ACCESORIOS
- COOLER MASTER HYPER 103 EN DETALLE
- COOLER MASTER HYPER 103: MONTAJE
- COOLER MASTER HYPER 103: PRUEBAS DE RENDIMIENTO
- COOLER MASTER HYPER 103: CONCLUSIONES FINALES Y PUNTUACION
- PREMIO ORO COOLER MASTER HYPER 103

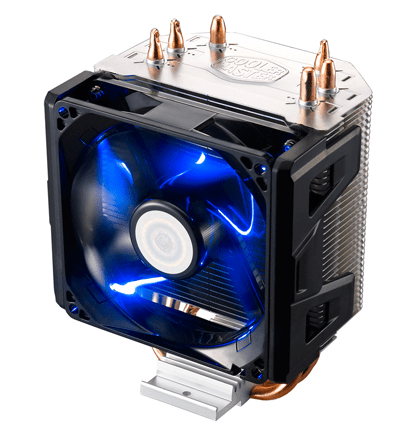

El Cooler Master Hyper 103 es un modelo económico entrada de gama, que ofrece un gran rendimiento para la refrigeracion en las actuales plataformas actuales del mercado Intel LGA 2011/1366/1156/1155/1150/775 y AMD FM2/FM1/AM3 + / AM3 / AM2.
El disipador tiene un diseño especial de la aleta con el sistema excusivo de Cooler Master X-Vent y la tecnología Air-Guide que optimizan el flujo de aire hacia los heatpipes. El ventilador es de 92mm con función PWM, con iluminación por 4 LEDS azules.
Muchisimas gracias a Cooler Master por facilitarnos este cooler Cooler Master Hyper 103 para su análisis
COOLER MASTER HYPER 103: CARACTERISTICAS TECNICAS
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
COOLER MASTER HYPER 103: EMBALAJE EXTERIOR
El embalaje exterior es sencillo: en la parte frontal vemos una imagen del cooler en funcionamiento, donde podemos apreciar los LEDS azules que le dan un atractivo aspecto visual al cooler. Tambien vemos aparte del logo del fabricante y modelo, varios iconos mostrando algunas de las características técnicas del cooler.
La parte trasera tiene impresas en varios idiomas las características técnicas del cooler en varios idiomas, así como varios dibujos con las dimensiones del cooler. Tambien encontramos indicación de los sockets con los que es compatible el cooler.
En los laterales encontramos en uno de ellos una imagen del cooler y en el otro lateral de la caja una tabla con todas las características técnicas del cooler Cooler Master Hyper 103
COOLER MASTER HYPER 103: PRESENTACION INTERIOR Y ACCESORIOS
Abrimos la tapa y vemos una caja de cartón blanca conteniendo diversos componentes que veremos más adelante.
Al retirar la caja de carton vemos que el cooler viene colocado sobre un molde de porexpán.

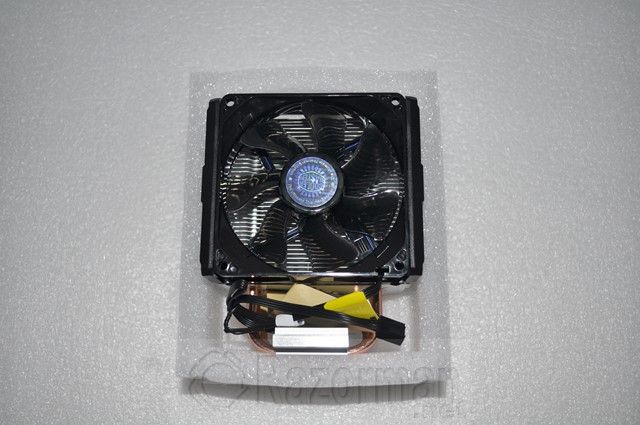

Vista del cooler colocado todavía en el molde de porexpán. No se puede negar que no viene bien protegido.

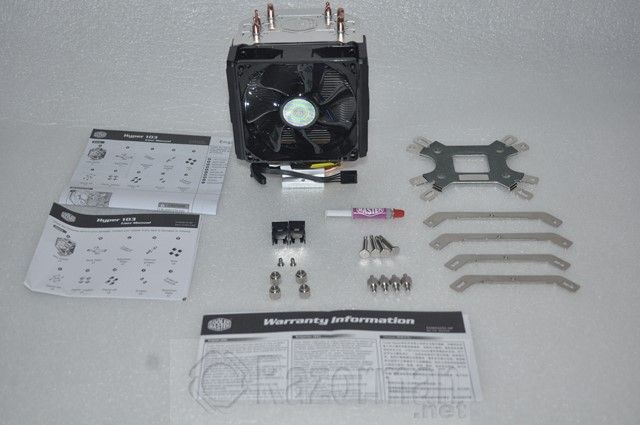

Estos son todos los elementos incluidos junto con el cooler y que vienen dispuestos en la caja de cartón que vimos al principio de este apartado.

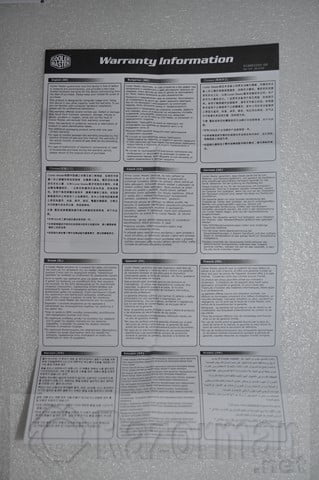

Se incluye el habitual folleto de garantía de Cooler Master:

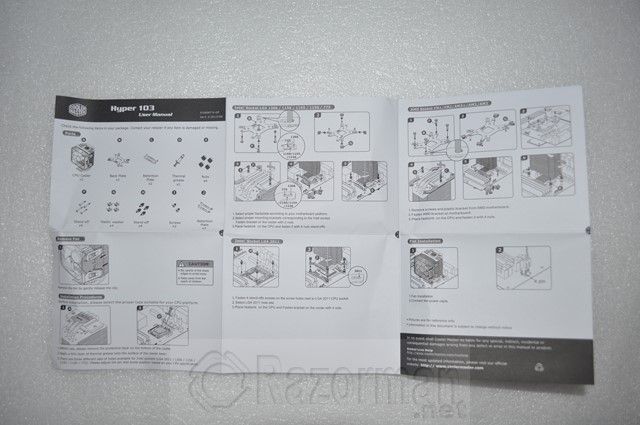

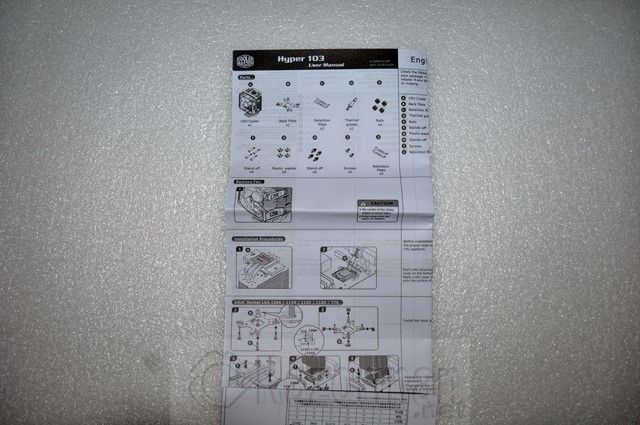

Manual de instrucciones en varios idiomas, explicativos del proceso de instalación del cooler.

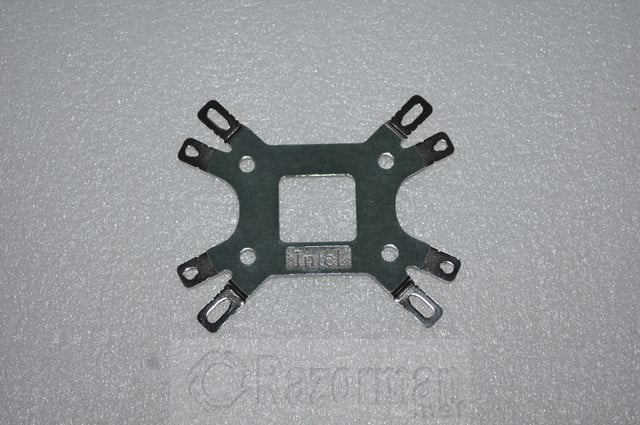

Backplate trasero tanto para Intel como AMD:

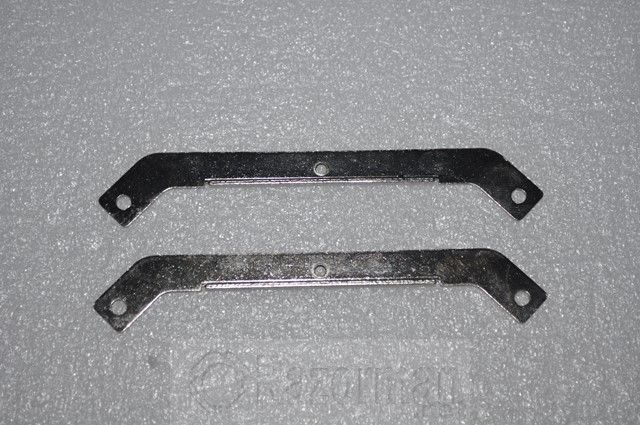

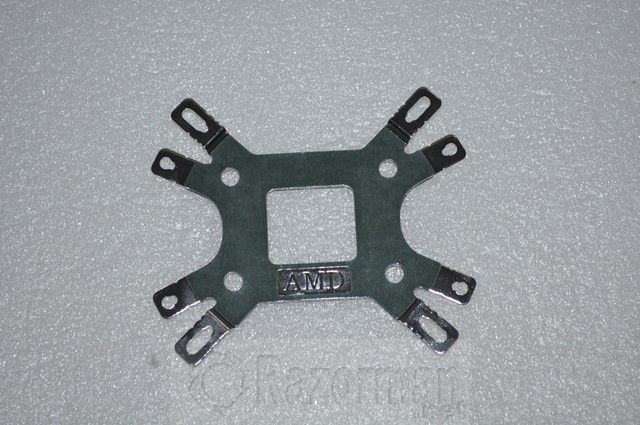

Láminas metálicas de instalación para sistemas AMD:

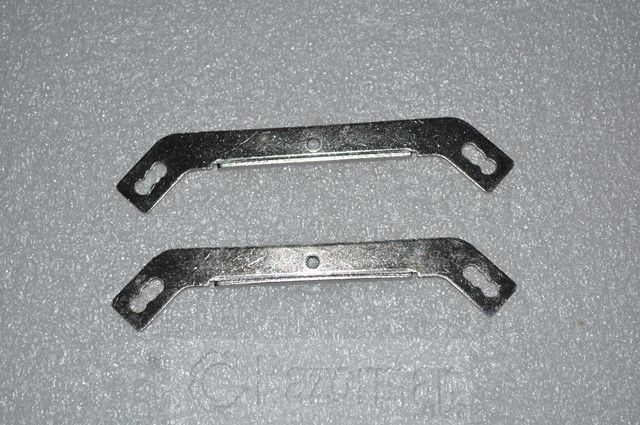

Ídem pero para Intel:

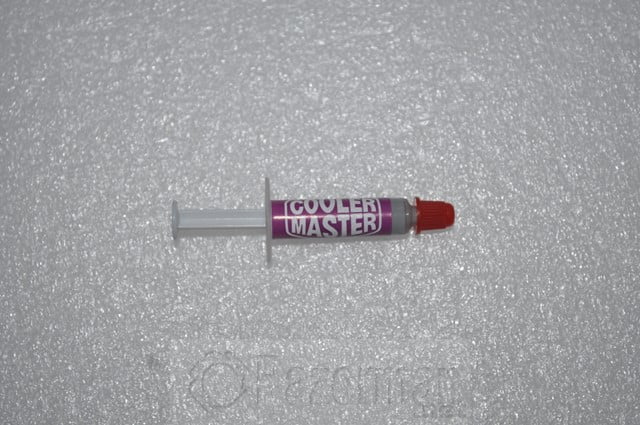

Se incluye una pequeña jeringa con compuesto térmico de Cooler Master:

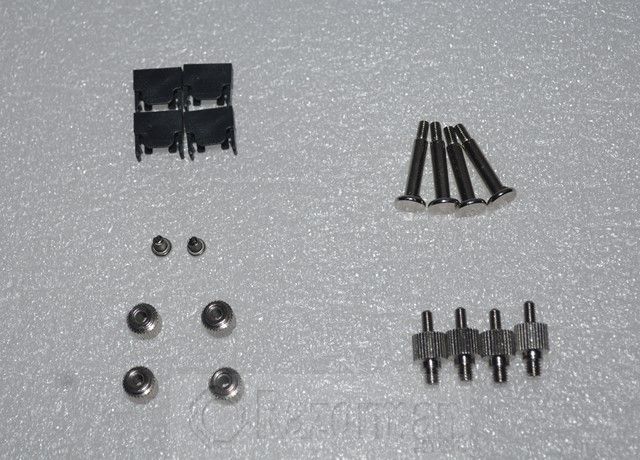

Diversos tornillos y tuercas para la instalación del cooler en sockets Intel y AMD:
COOLER MASTER HYPER 103 EN DETALLE
El Cooler Master Hyper 103 es un ligero cooler ( 500 gramos de peso ) con un radiado de aluminio y 3 heatpipes a cada lado. Tiene unas dimensioens de tan los 108X89X138 mm por lo que cabrá en la mayoría de las cajas. El ventilador es de 92mm firmado por Cooler Master, iluminado por 4 leds azules y con funcion PWM

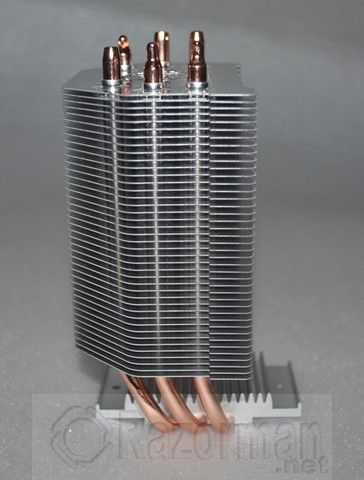

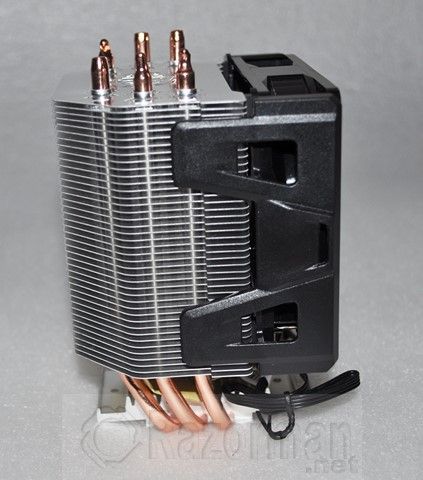

Vista de lateral del disipador. Observamos los 3 heatpipes laterales de cobre y el ventilador va colocado sobre un soporte de plástico a su vez sujeto al radiador por 2 encastres en cada lateral como veremos más adelante.
Vista trasera del cooler: vemos que el laminado está muy junto para ofrecer un mayor contacto con el aire frio proveniente del ventilador.
En la imagen vemos que el radiador tiene una forma más estrecha en la zona más alejada del ventilador y plana prácticamente en la zona más proxima al ventilador. En la parte superior del radiador vemos grabado el logo del fabricante.

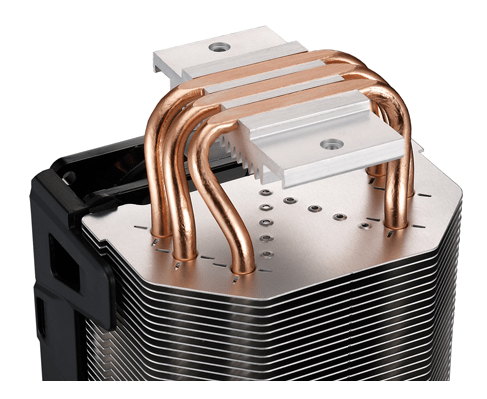

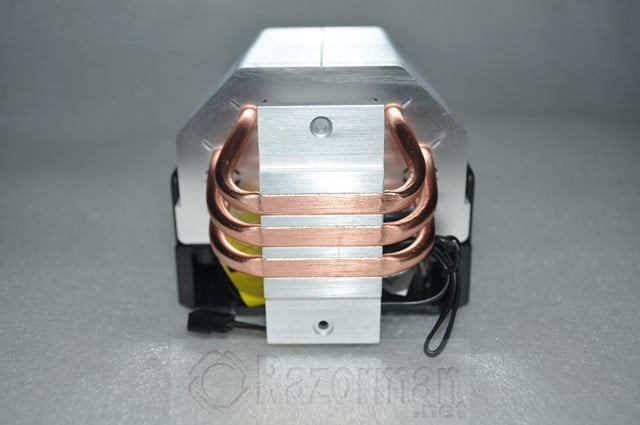

Vista del zócalo del disipador: vemos que está construido en aluminio y que los 3 heatpipes están incrustados en este zócalo para propagar mejor el calor disipado por la CPU.

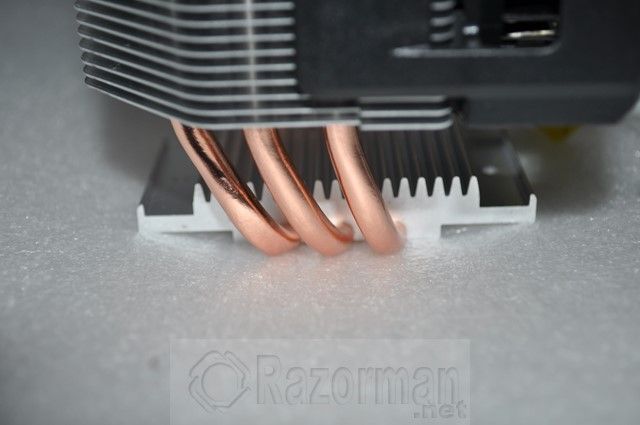

Vista lateral de los 3 heatpipes: están fabricados en cobre y tienen un diámetro de 6 mm.

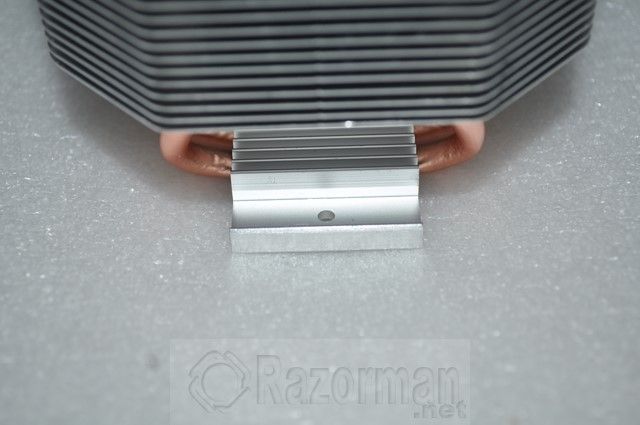

Otra vista del zócalo del disipador: como decimos está fabricado en aluminio y dispone de un orificio cuya función veremos más adelante en el apartado de montaje del cooler.
Vista lateral del disipador sin el ventilador: tiene unas dimensiones de 96X61X138mm.

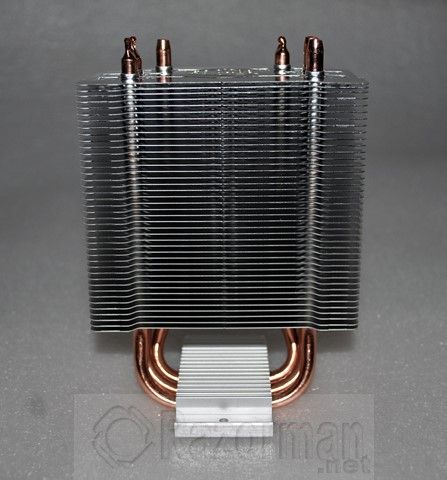

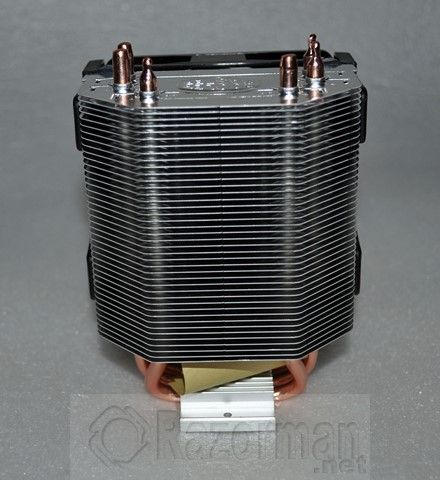

Vista frontal del disipador, resaltamos lo compacto que resulta.

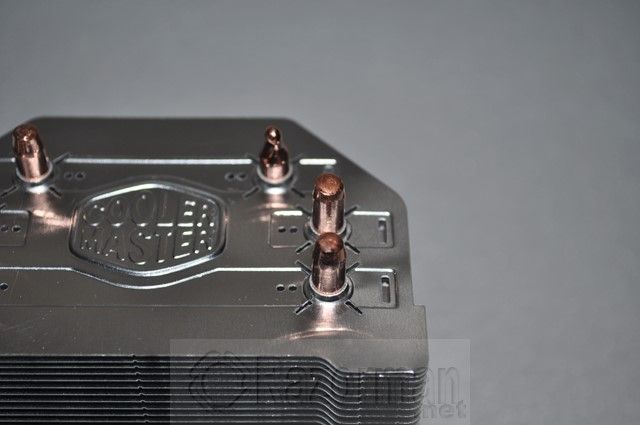

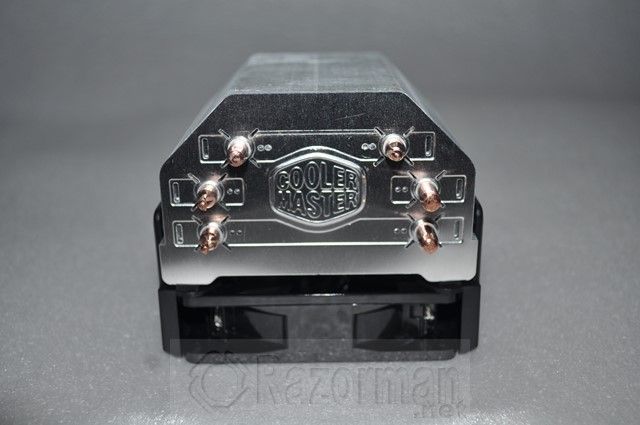

Detalle de la terminación de los heatpipes en la zona superior del disipador.

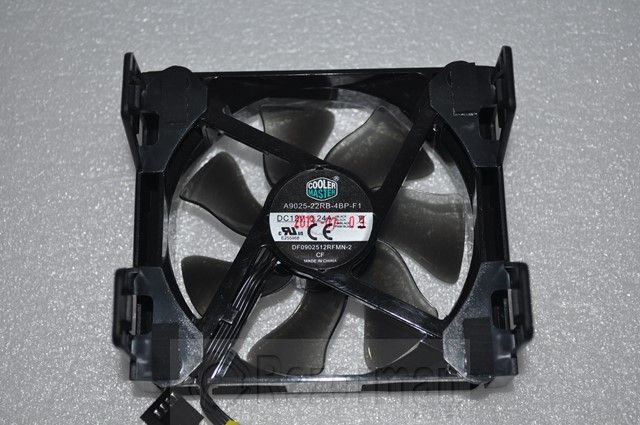

Como indicábamos en un principio el ventilador va colocado sobre un soporte de plástico el cual se fija al cuerpo del disipador mediante 4 resaltes. El ventilador ira entre las 800-2000 rpm y es capaz de generar 15,7-43,1 CFM con un volumen sonoro de 17-30dBa

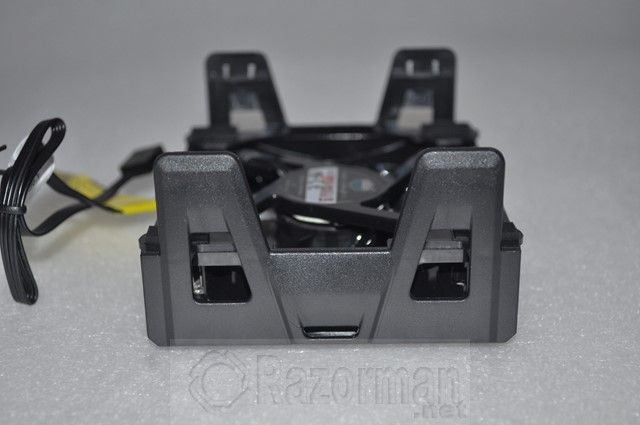

Vista lateral del soporte de plástico que contiene el ventilador.

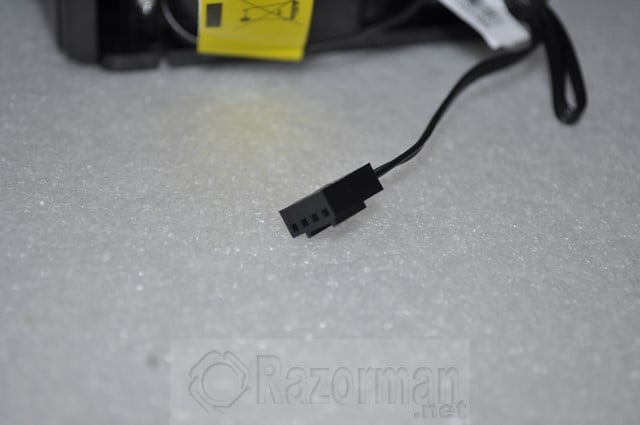

El ventilador tiene funcion PWM como vemos.

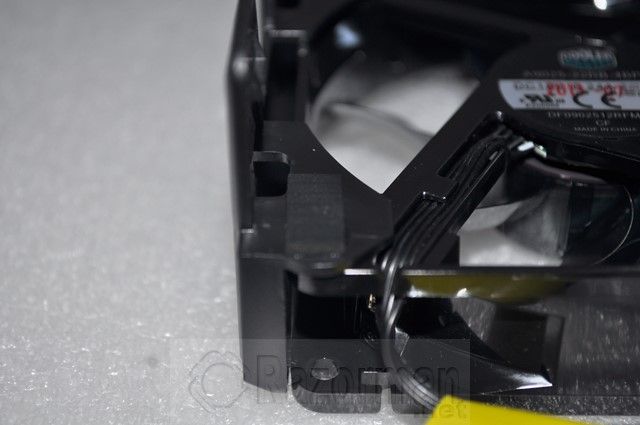

En la zona de contacto del soporte de plástico con el disipador se ha dispuesto de una pieza de goma para mitigar vibraciones.
COOLER MASTER HYPER 103: MONTAJE
El proceso de instalación del disipador Cooler Master Hyper 103 es muy sencillo como veremos . El equipo en el que montamos el kit estaba compuesto por los siguientes componentes:
La primera operación es colocar el backplate trasero, para ello sirviéndonos de estos tornillos:

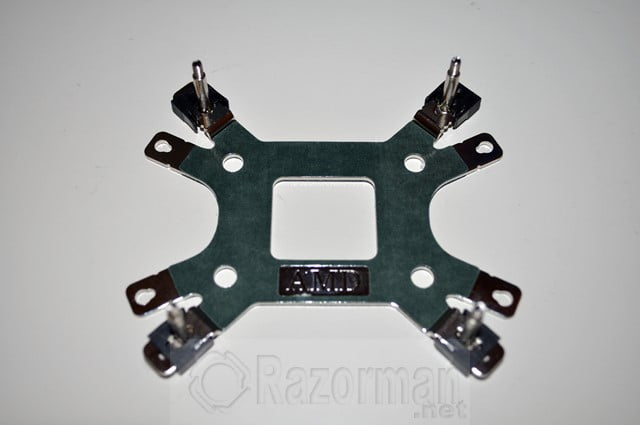

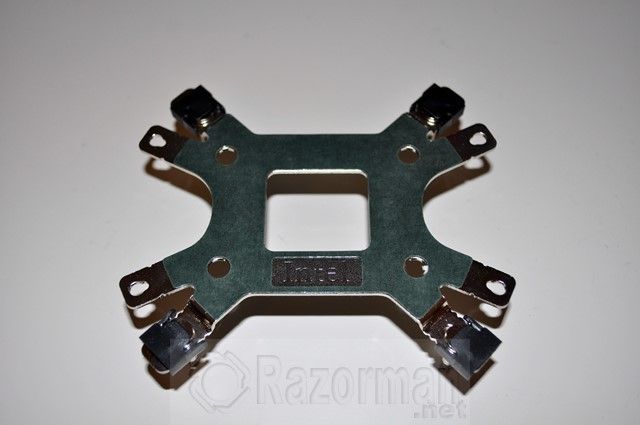

Los colocaremos en dicho backplate tal y como muestran las imágenes:

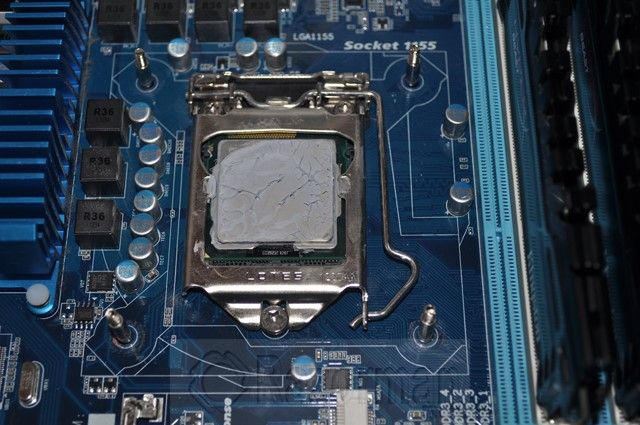

Despues colocamos el backplate en la parte trasera de la placa base y ya podemos poner un poco de pasta térmica sobre el procesador:

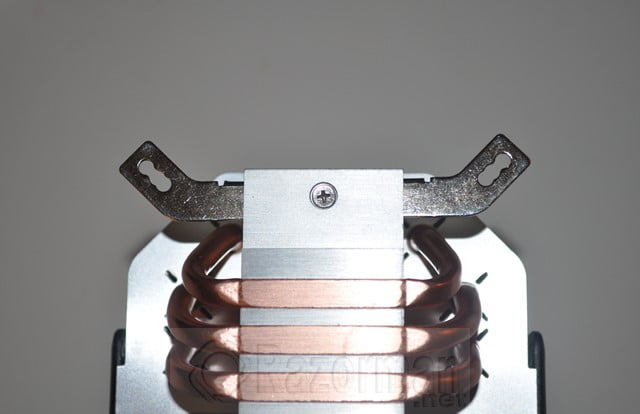

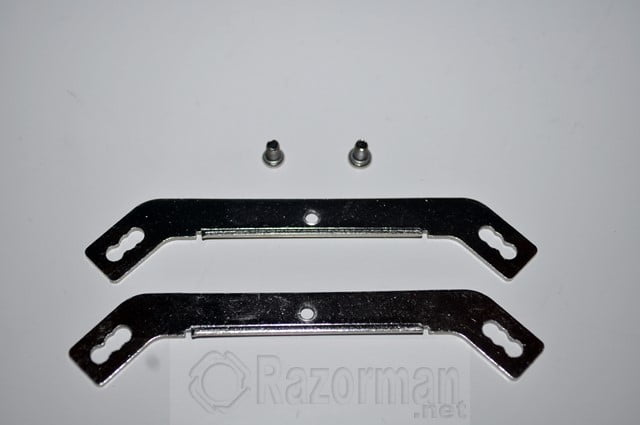

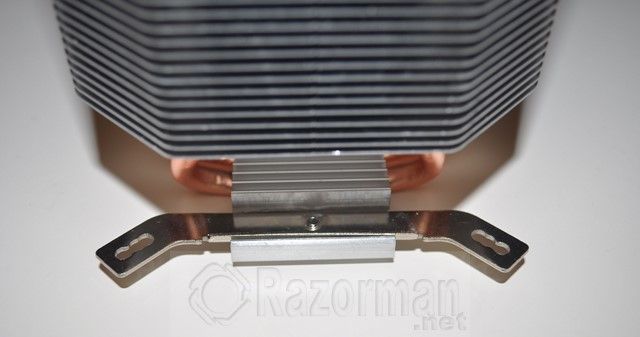

Debamos antes de colocar el procesador sobre la CPU, atornillar las 2 láminas que sujetarán el disipador a la placa base , en las 4 imágenes siguientes vemos el proceso:

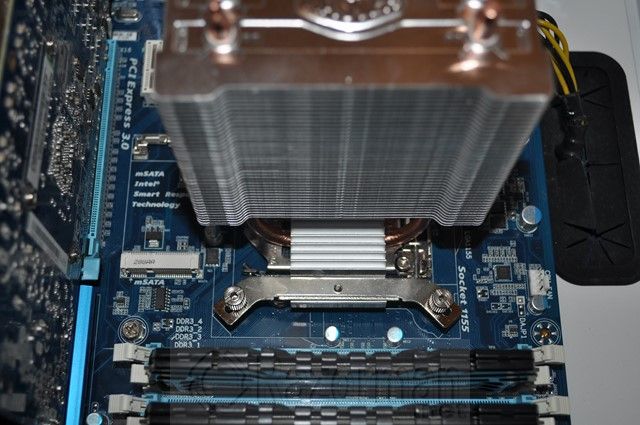

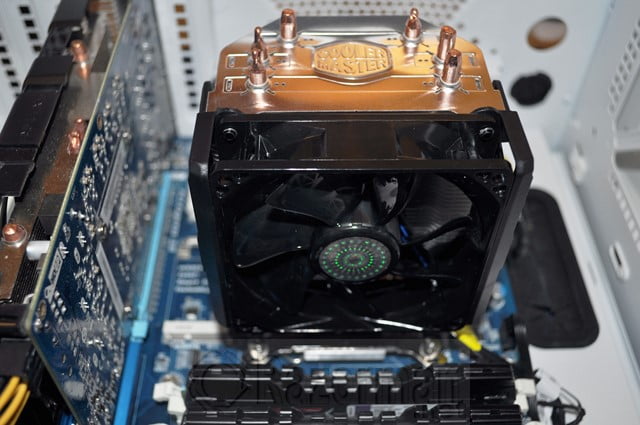

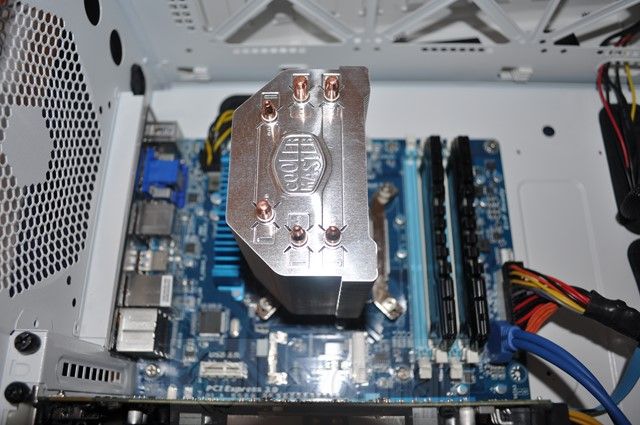

Ahora ya podemos colocar el disipador sobre la CPU y aseguramos el conjunto con las 4 tuercas suministradas:
Como hemos visto el proceso es realmente muy sencillo. No te llevará mas de 5 minutos en ningún caso!
COOLER MASTER HYPER 103: PRUEBAS DE RENDIMIENTO
Ejecutamos nuestro habitual bench para probar el rendimiento del disipador Cooler Master Hyper 103, este es el equipo de pruebas
Para probar el rendimiento del procesador ejecutamos durante 30 minutos Aida 64 Enterprise Edition. Primero tomamos nota de la temperatura en IDLE antes de la ejecucion y despues observamos la temperatura obtenida tras la ejecucion del bench despues de esos 30 minutos:
La temperatura que medimos en reposo fueron 32º, en la media de otros sistemas de refrigeración por aire anteriormente analizados, y tras 30 minutos de ejecución la temperatura de la CPU subió hasta unos razonables 55º, aún con un amplio margen de seguridad en cuanto a temperatura. Vamos a comparar estos valores con los de otros coolers de aire analizados:

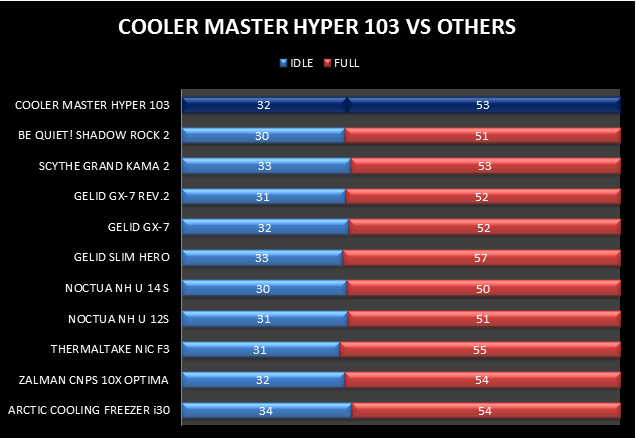

En esta gráfica comparativa vemos el rendimiento comparado con otros modelos ya analizados: vemos que está a la par con sus rivales naturales, calcando la temperatura en IDLE del cooler Gelid GX-7 y próximo tambien a los más poderosos de la categoría – Noctua y Be Quiet! –
En Full las cosas no empeoran y consigue mantenerse como habiamos visto en unos buenos 53º, en la media que otros coolers ya comparados, y no muy alejadas las temperaturas de los más prestacionales de la categoría.
Destacamos su silencio de funcionamiento, es reseñable que hasta las 1700 rpm aproximadamente el ventilador casi no es perceptible, pero sí a partir de este valor.
COOLER MASTER HYPER 103: CONCLUSIONES FINALES Y PUNTUACION

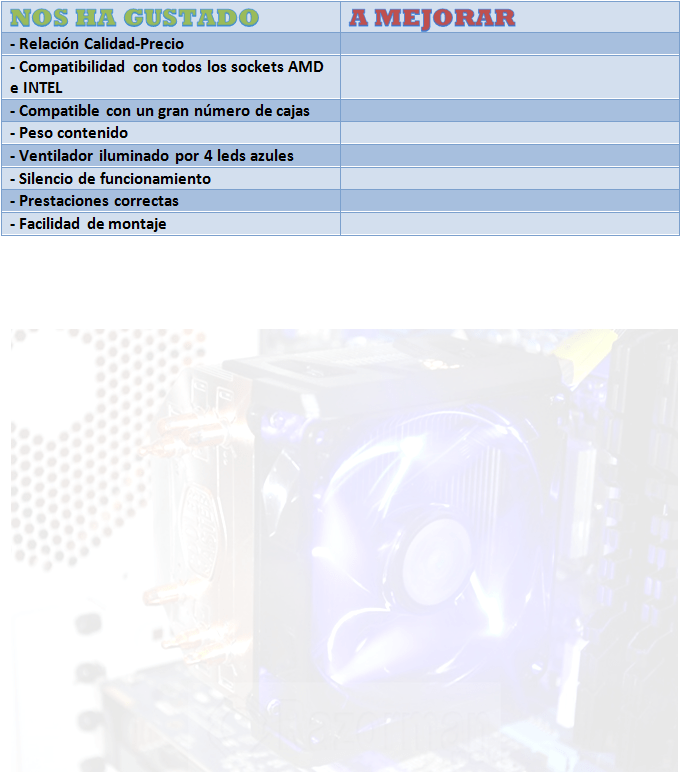

[taq_review]
A pesar der ser un disipador de gama baja este Cooler Master Hyper 103 es cierto que no por ello renunciamos a unas prestaciones muy correctas como hemos visto en la review y a la par de otras soluciones ofrecidas por otros fabricantes.
Es un cooler con un tamaño contenido, que podremos instalar en una gran cantidad de cajas del mercado, pues sólo tiene una altura de 138mm y un peso muy ligero de tan sólo 500 gramos.
La presentación exterior es atractiva y la calidad de materiales es óptima como nos tiene bien acostumbrados Cooler Master. El diseño del cooler es realmente atractivo, destacando la iluminación por 4 leds azules del ventilador, lo que le confiere un atractivo añadido.
Destacamos también la facilidad de montaje del cooler, muy sencilla y sobretodo el silencio de funcionamiento del ventilador, uno de sus puntos fuertes.
