ANTEC THREE HUNDRED TWO: VISTA EXTERIOR
Externamente está pintada en color negro con rugosidades en su superficie metálica, lo que le proporciona un tacto agradable y que transmite calidad.

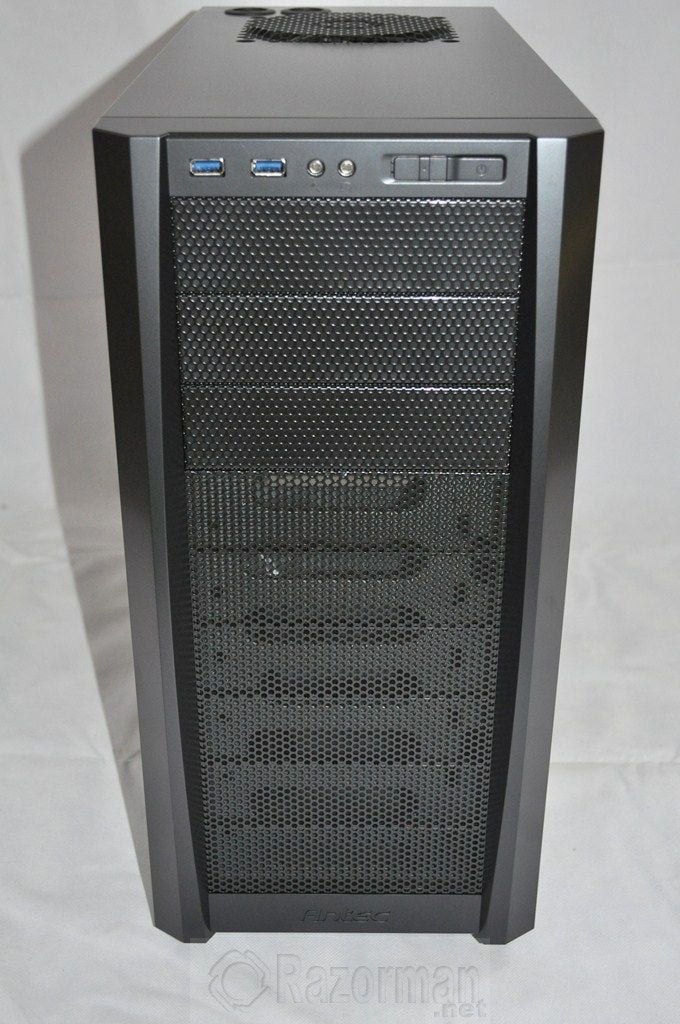

Vista frontal de la caja Antec Three Hundred Two: Vemos que el frontal de la caja está formado por una pieza con tapas de las bahías ( 9 en total ) en forma de rejilla. En la parte superior encontramos 2 puertos USB 3.0, la entrada de Micrófono y Salida de Audio y el botón de Reseteo del Equipo y Apagado/Encendido. En la parte inferior de este frontal vemos el logotipo de Antec en relieve.

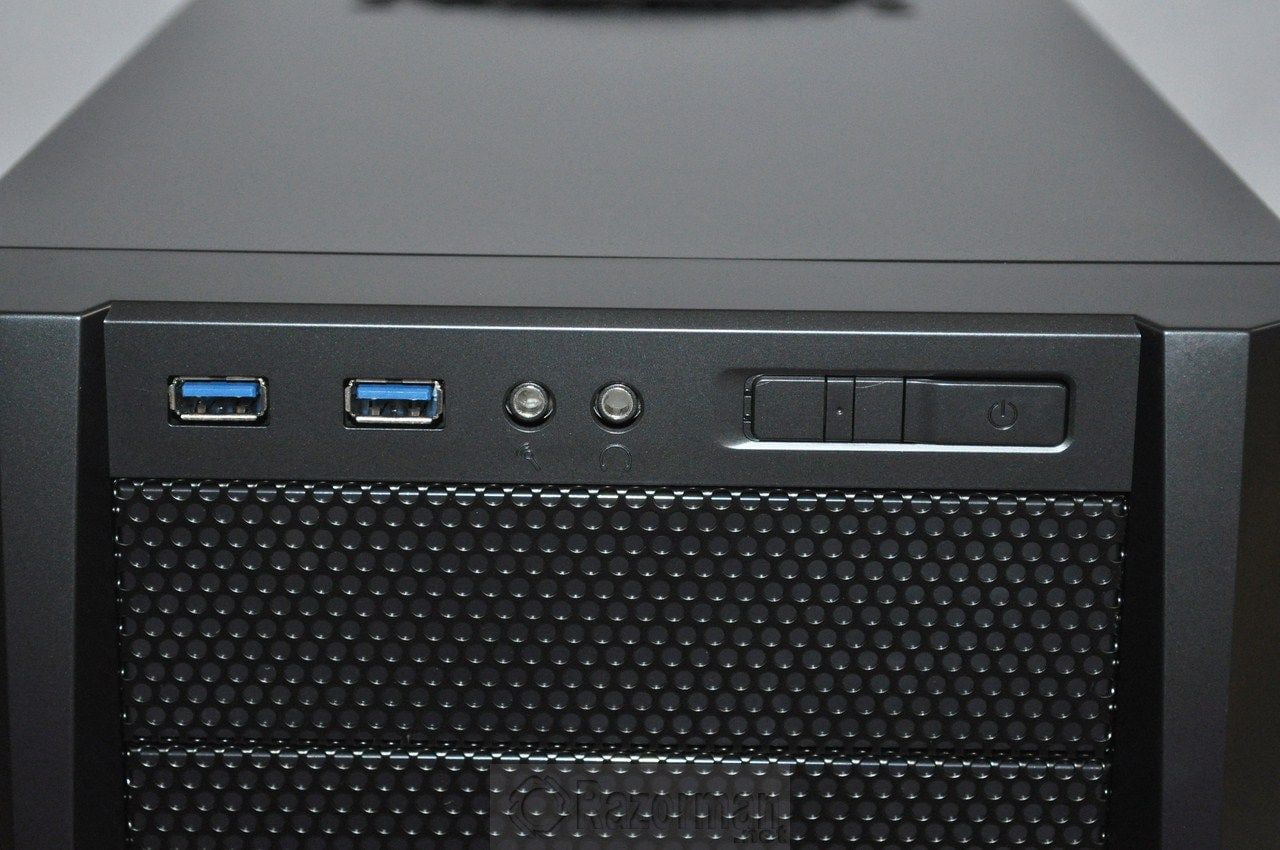

Detalle de las conexiones frontales que como hemos indicado son 2 puertos USB 3.0, Micrófono, Salida Audio, Reset y botón Apagado/Encendio.

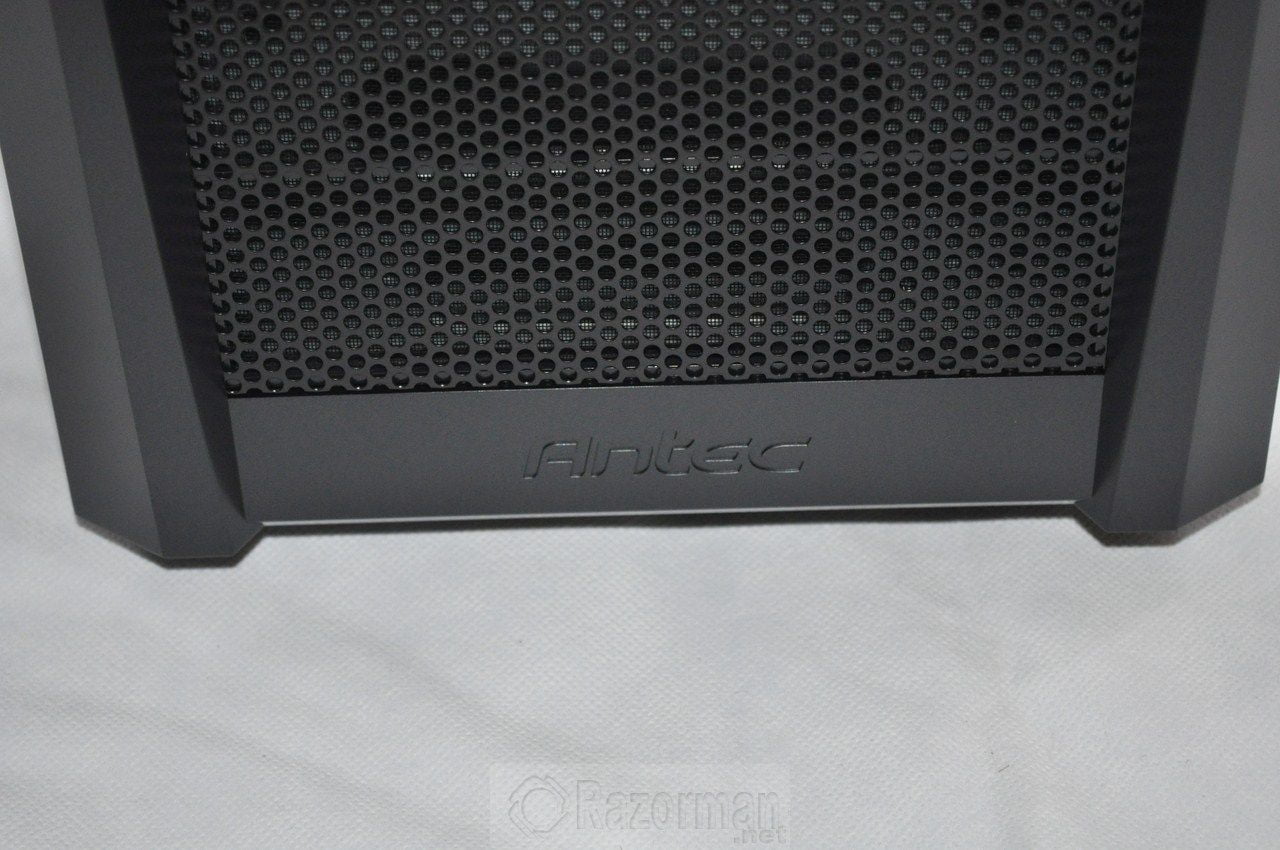

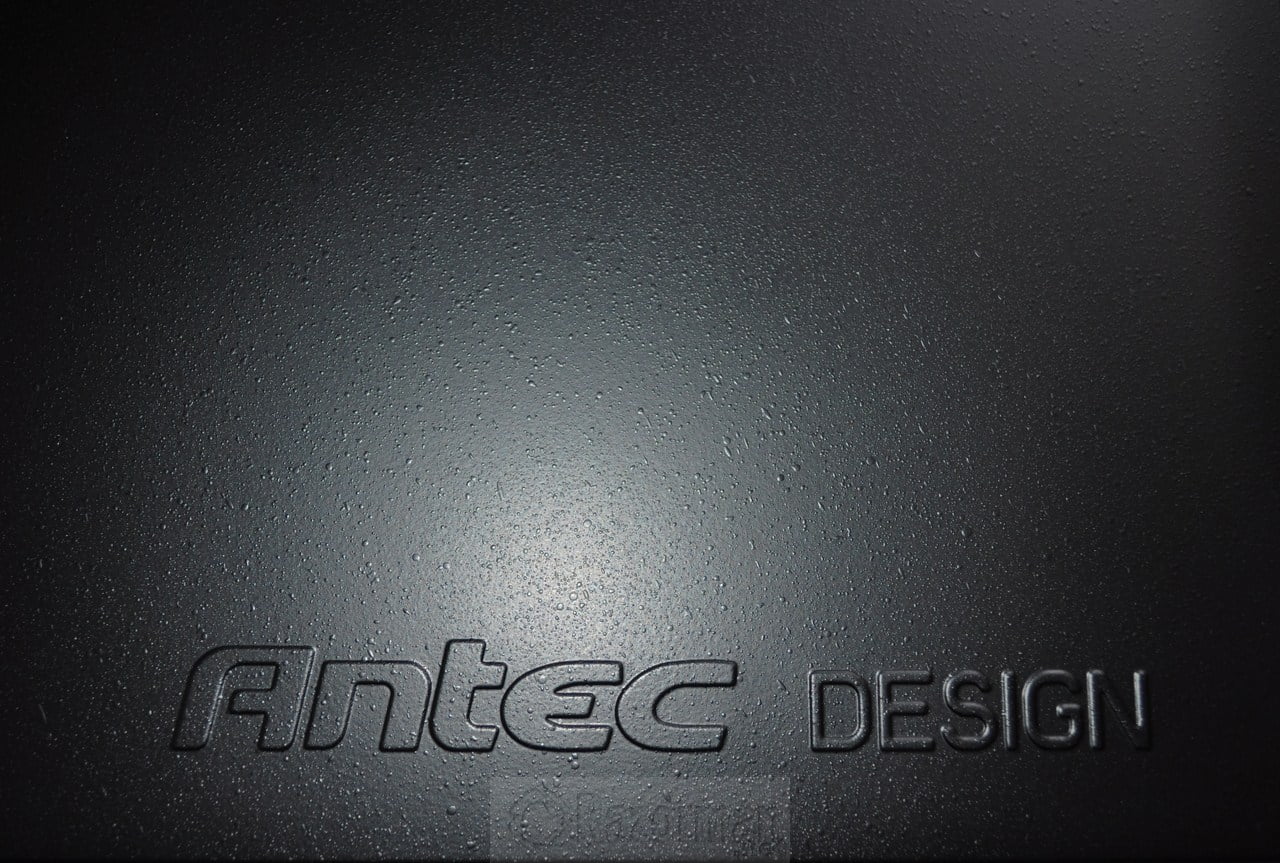

Logo de Antec en relieve.

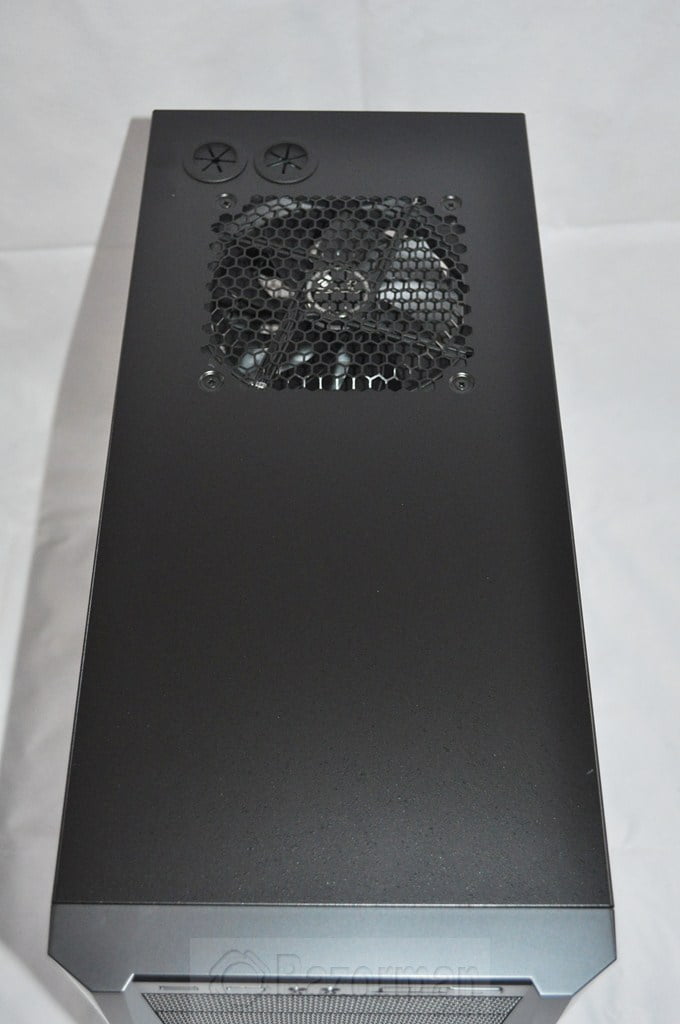

Vista cenital de la caja, vemos en la parte trasera un gran ventilador TwoCool de 140 mm protegido por una rejilla y 2 orificios para pasar los tubos de la refrigeración líquida. Ambos orificios van protegidos por goma.

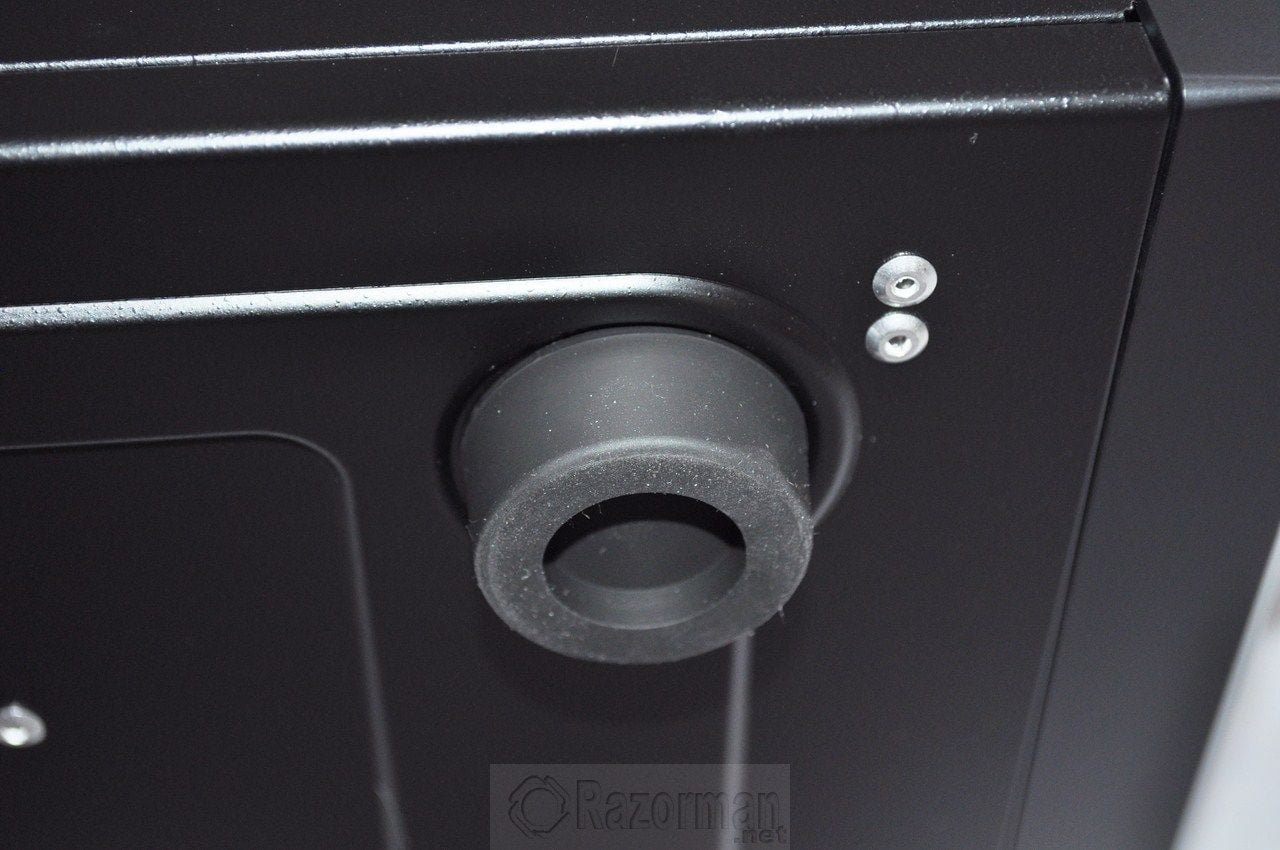

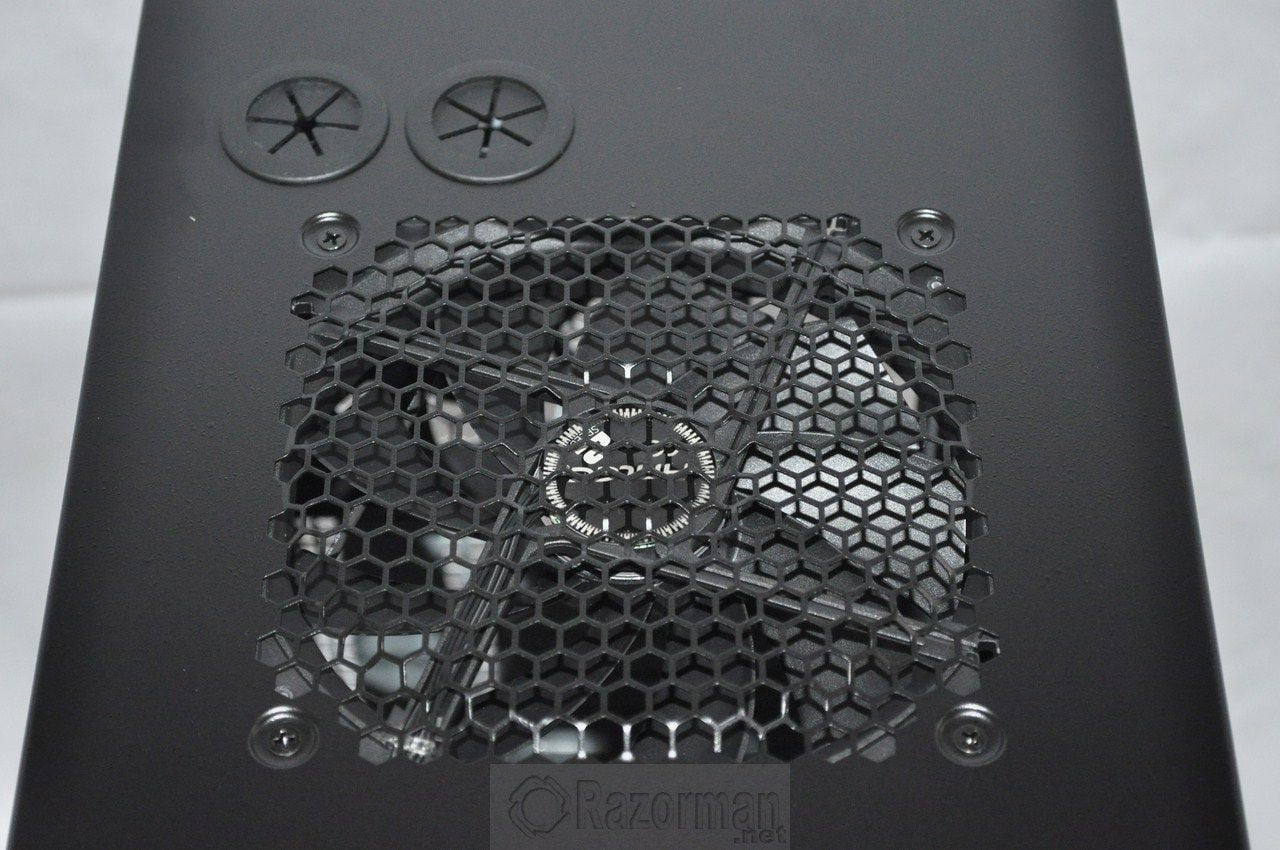

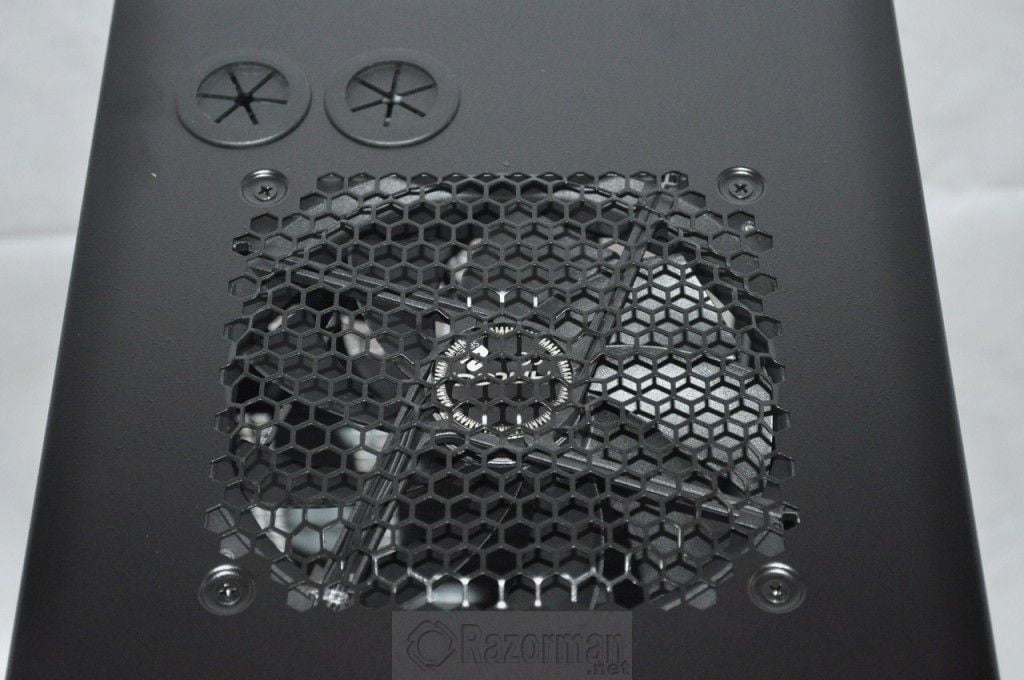

Detalle del ventilador TwoCool y de los orificios para la refrigeración líquida.

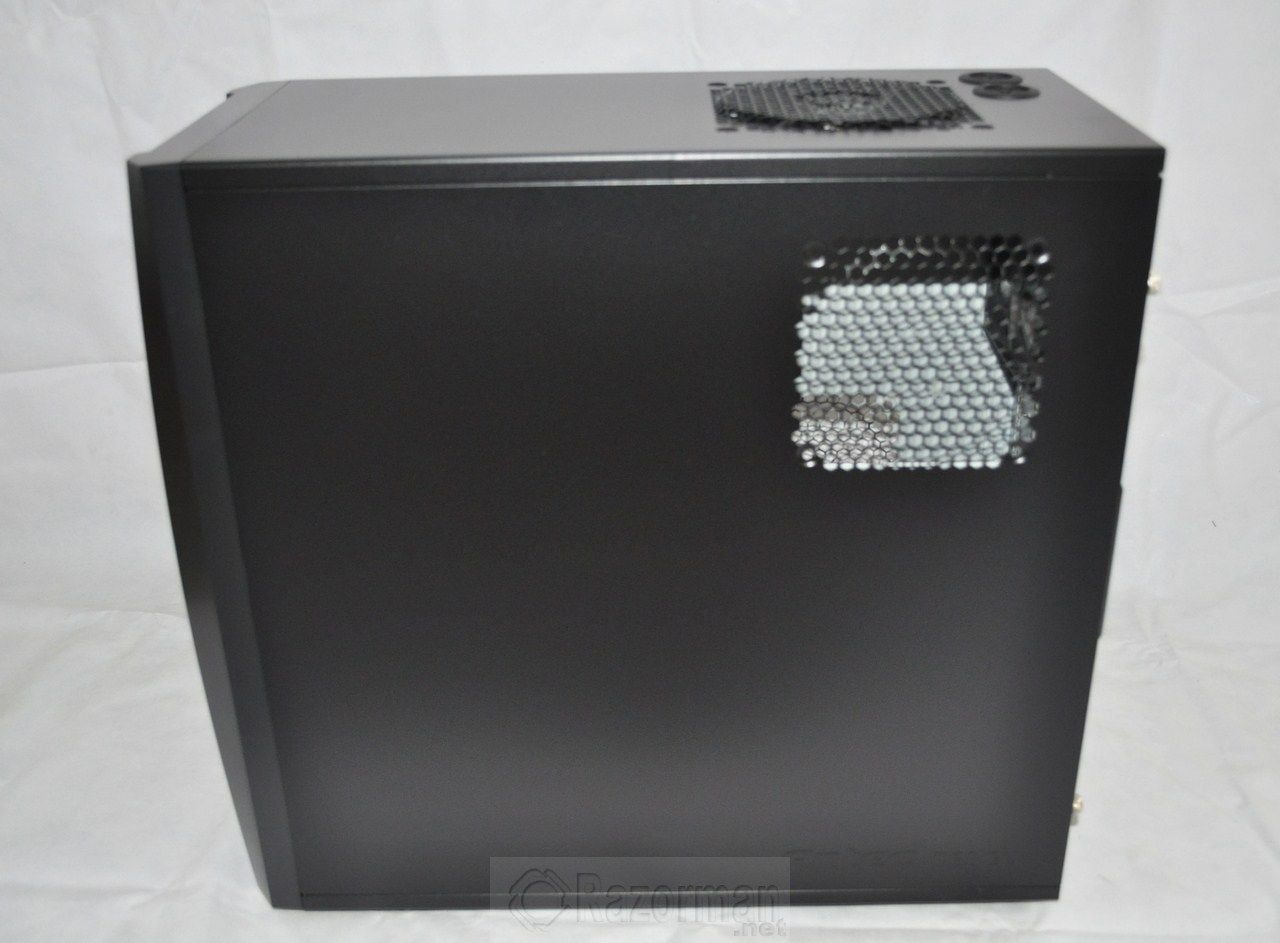

Vista del lateral derecho de la caja, en el ángulo superior derecho existen unos orificios en forma de panel de abeja practicados en la tapa metálica para que pueda introducirse aire frío del exterior si colocamos en esta posición un ventilador:

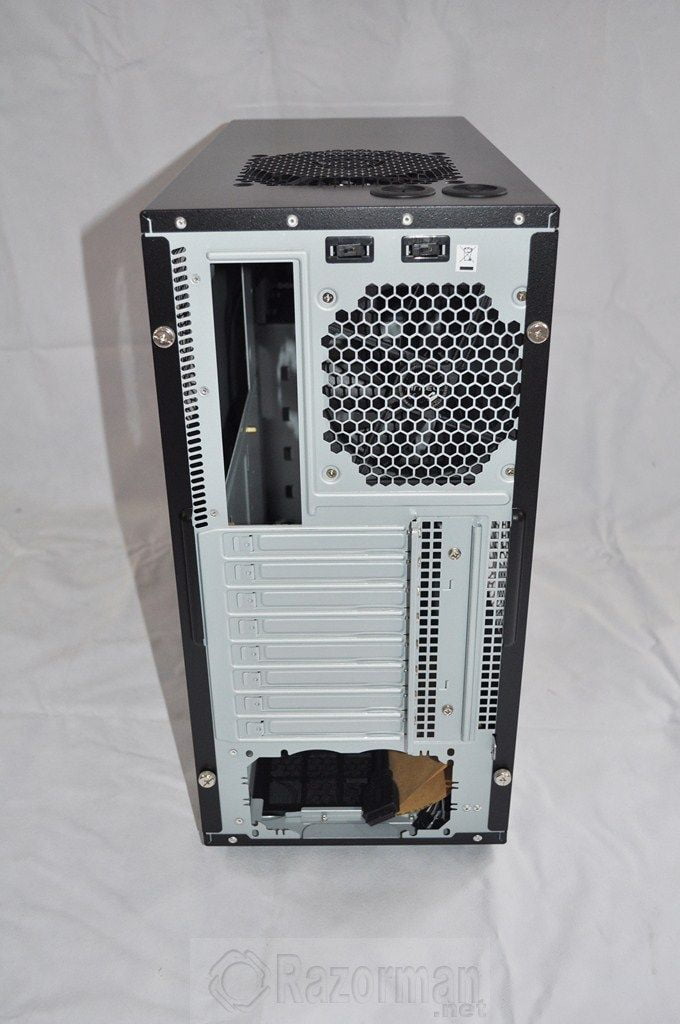

Vista general trasera de la caja. Notad que el chasis internamente no va pintado.

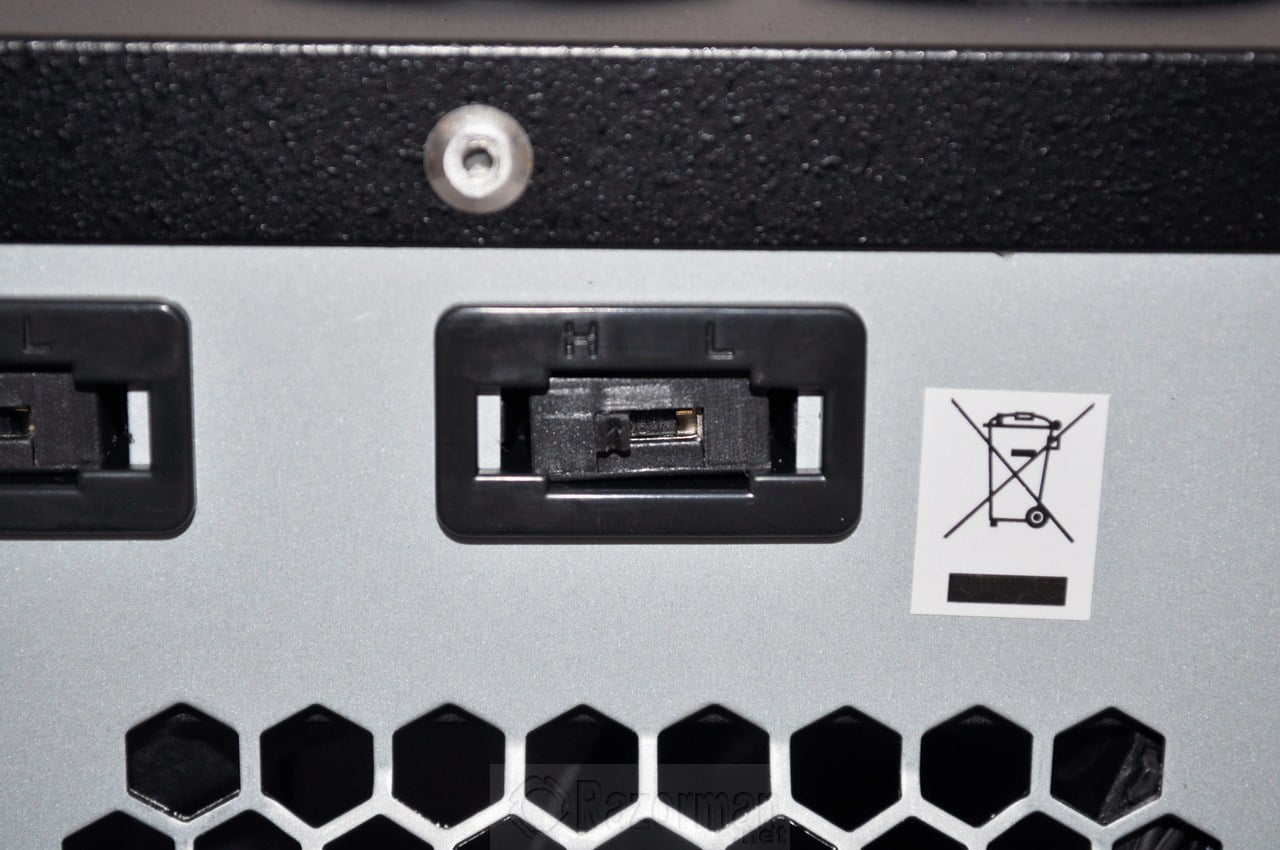

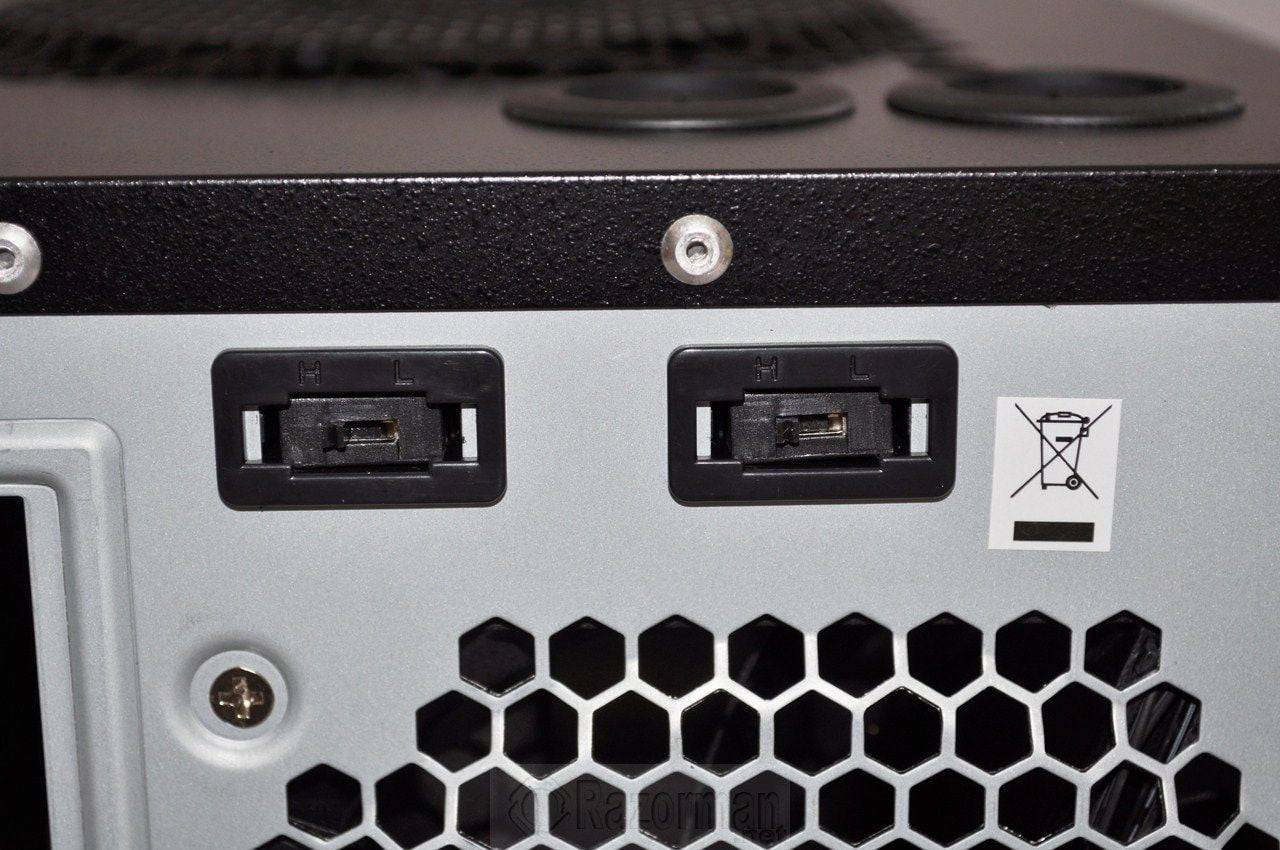

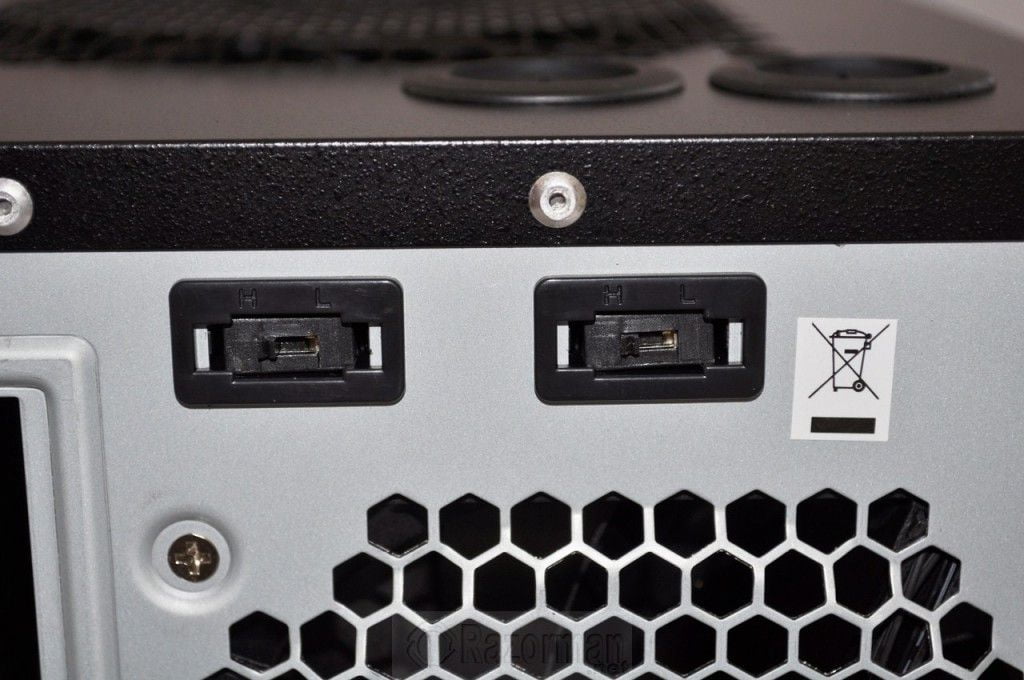

Estos 2 interruptores situados en la parte superior trasera de la caja sirven para regular la velocidad de rotación de los 2 ventiladores incluidos. Tiene 2 posibles velocidades: High ( el ventilador girará a las máximas revoluciones) y Low ( el ventilador girará a las mínimas revoluciones)

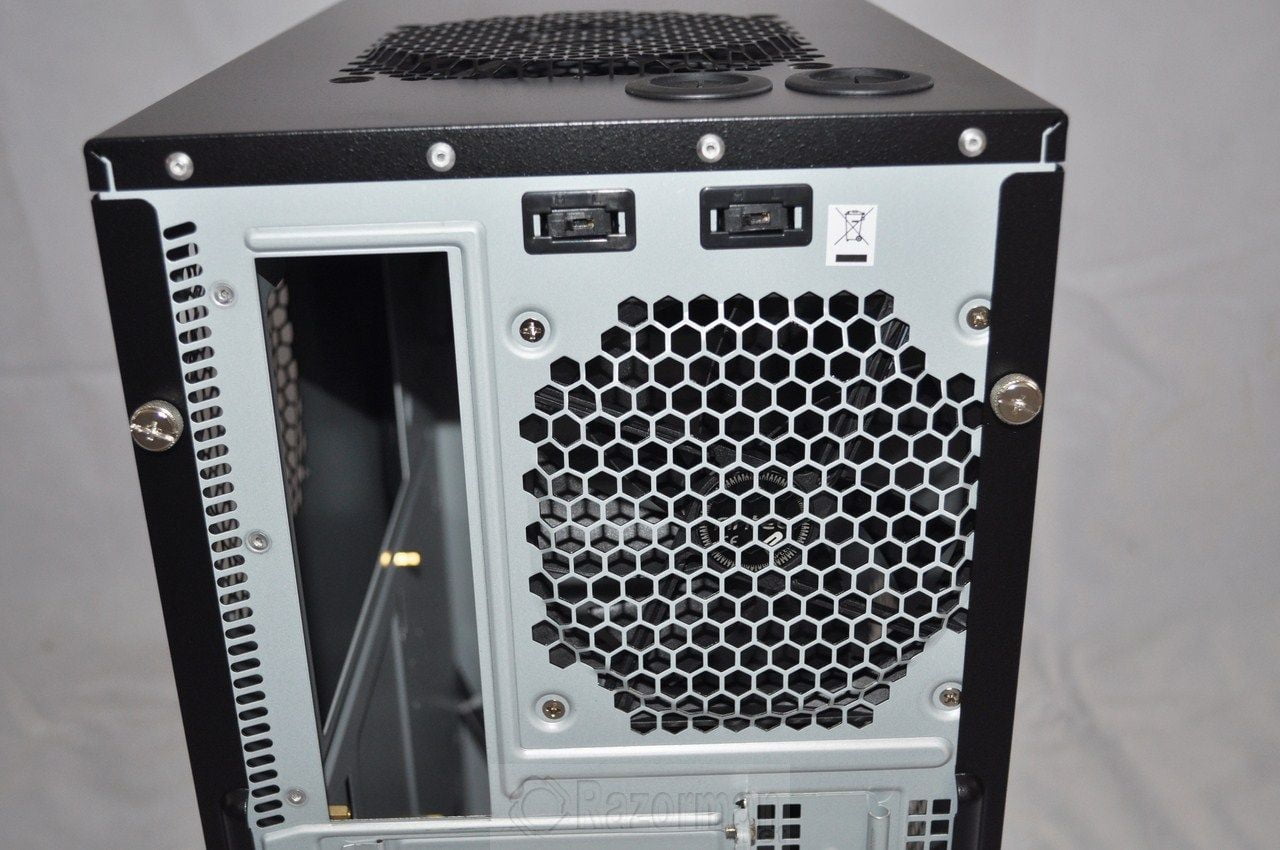

Detalle del ventilador TwoCool trasero de 120mm. Protegido como es habitual por una rejilla metálica en forma de panal de abeja.

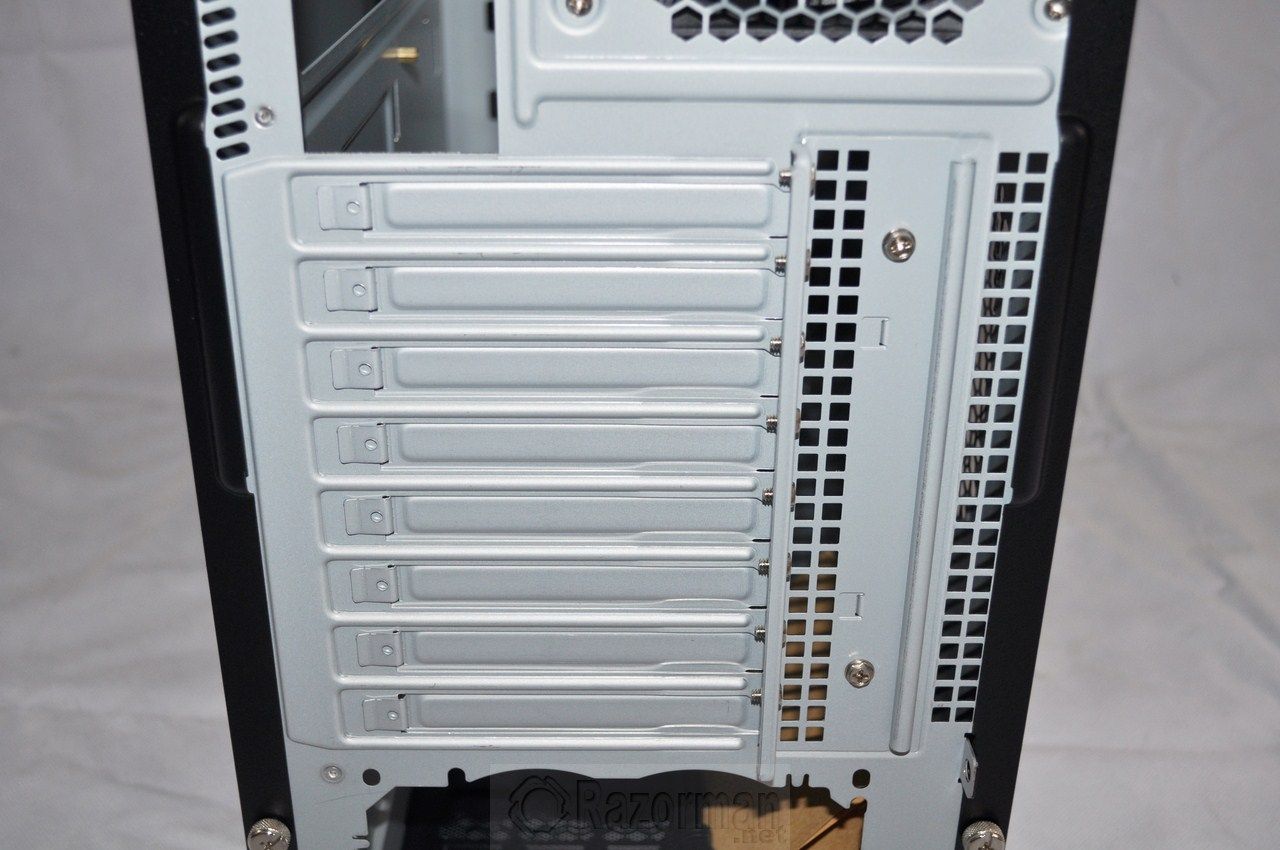

Detalle de las tapas trasera metálicas de los 8 slots PCI de expansión.

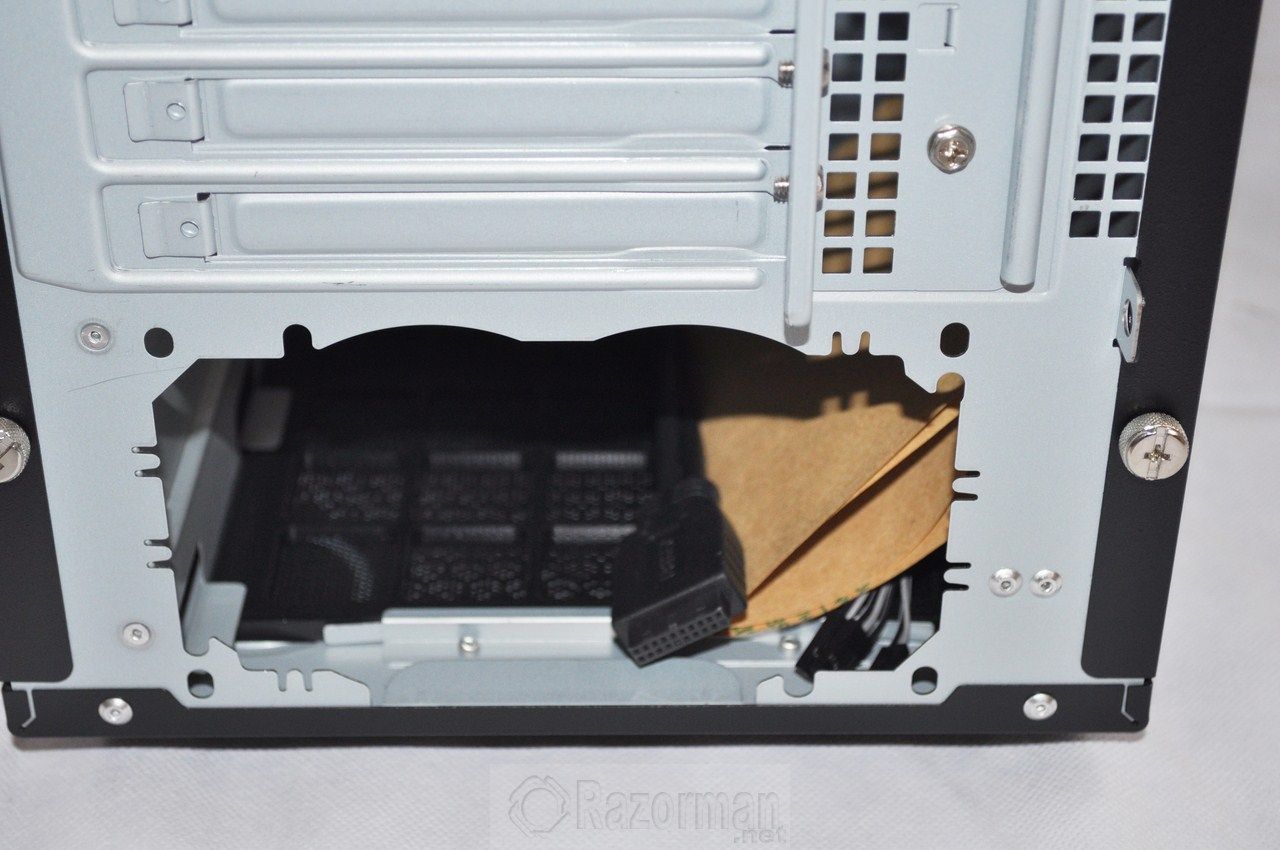

Detalle del alojamiento de la fuente de alimentación. Se sujeta al chasis por 4 tornillos.

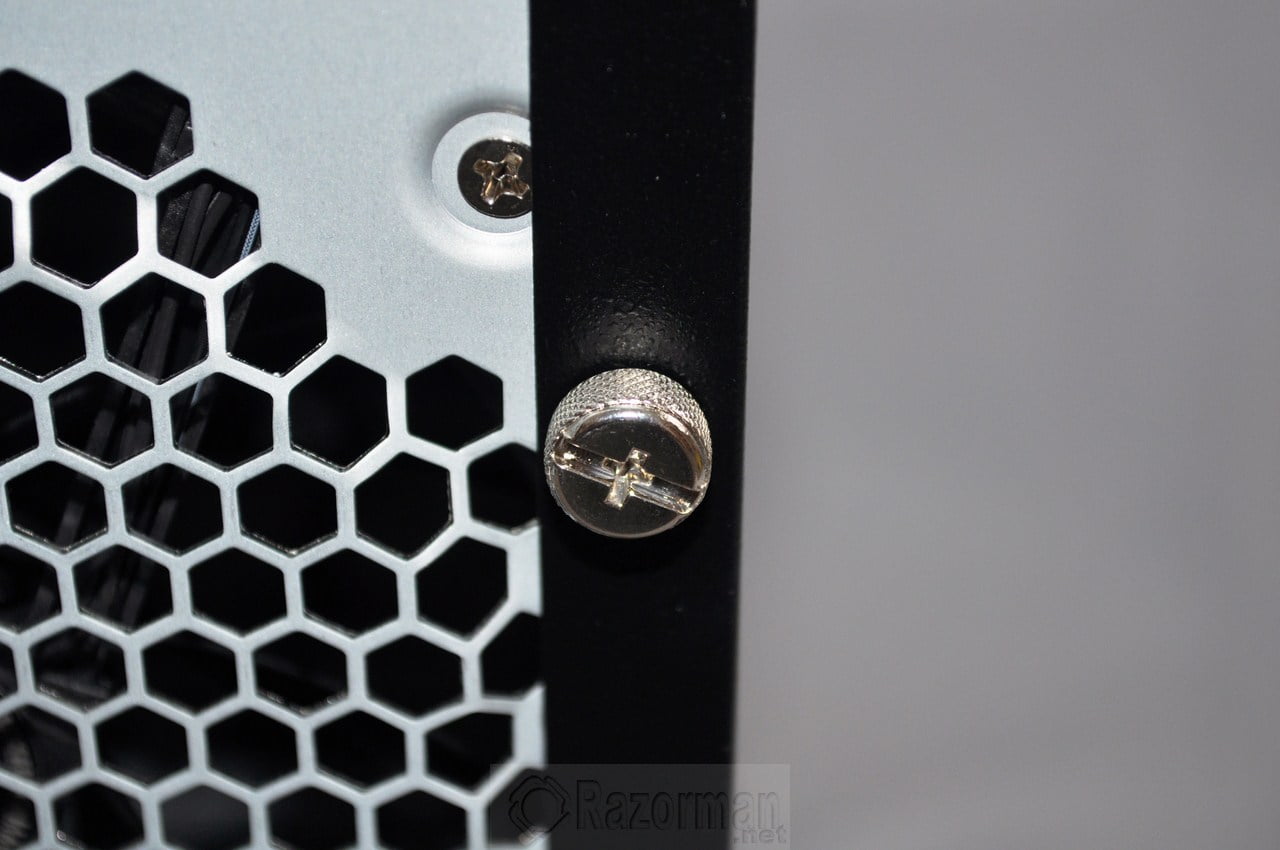

Para retirar las tapas laterales tenemos que quitar los 4 tornillos – 2 por tapa – que lo sujetan al chasis.

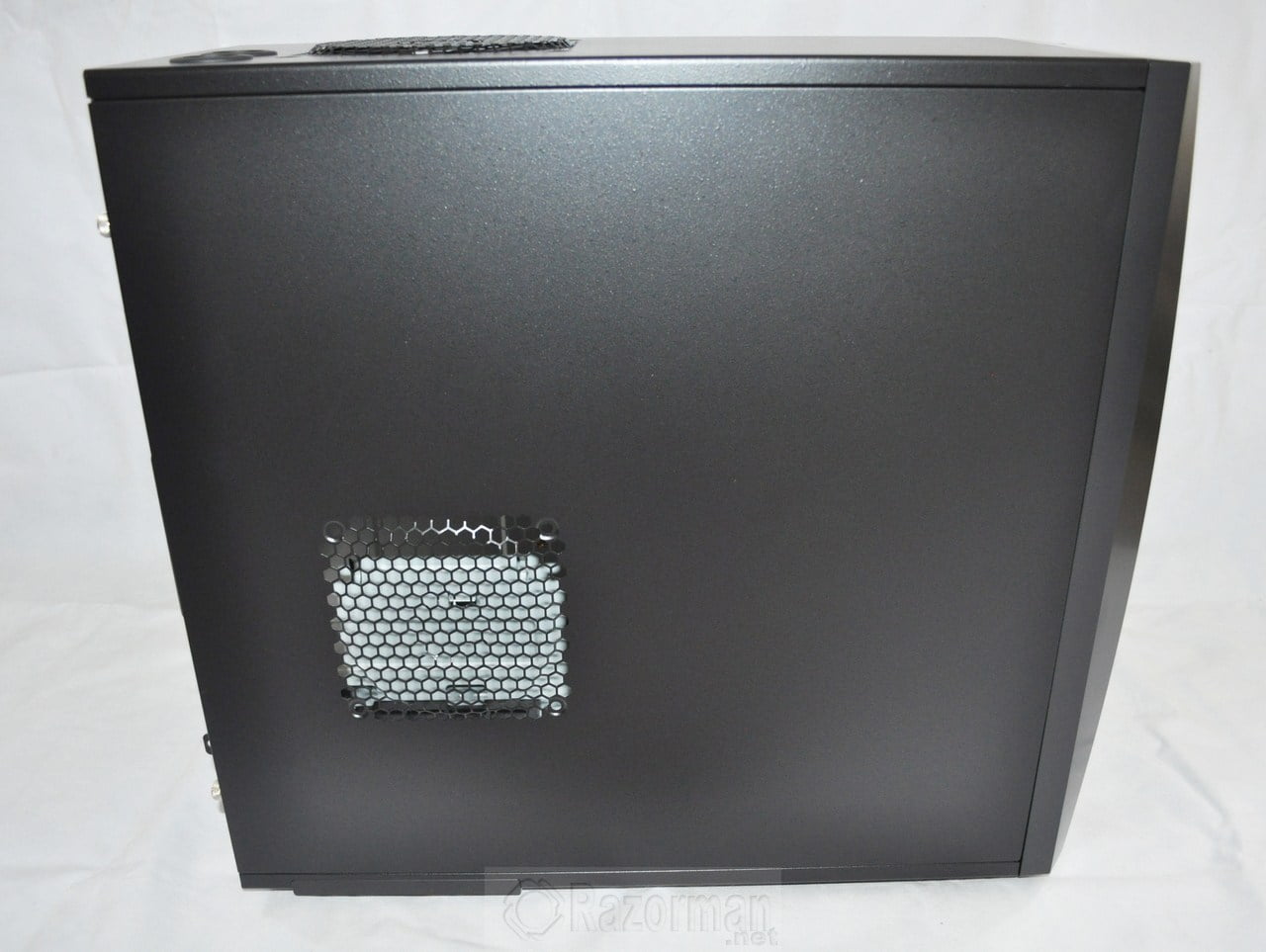

Detalle de la tapa lateral izquierda de la caja. En el ángulo inferior izquierdo podemos instalar un ventilador de 120mm. Éste se encuentra protegido por unos agujeros practicados en dicha tapa.

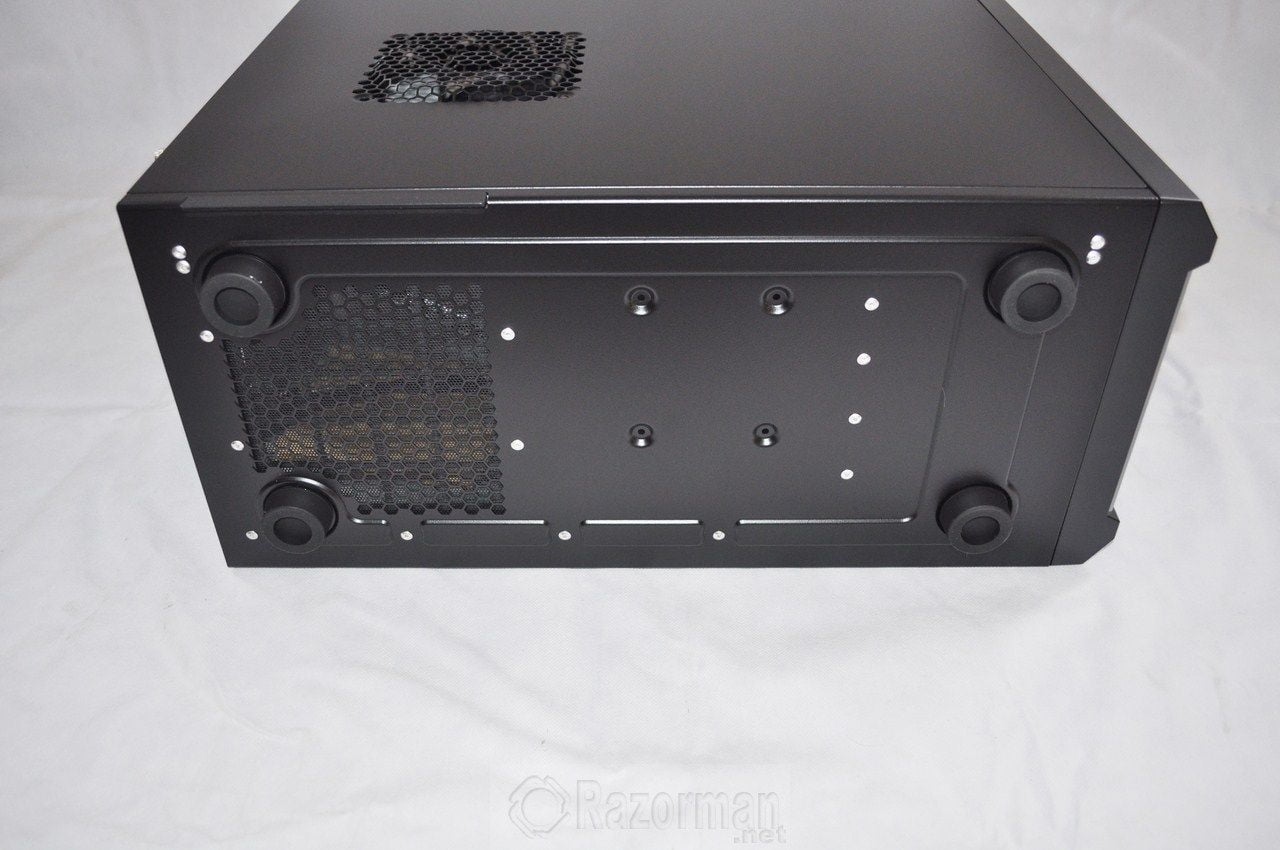

Vista inferior de la cja. Las patas son de goma, de buen tamaño y calidad otorgando a la caja una buena estabilidad. Vemos también una rejilla que evita la entrada de suciedad del exterior al interior de la fuente de alimentación.

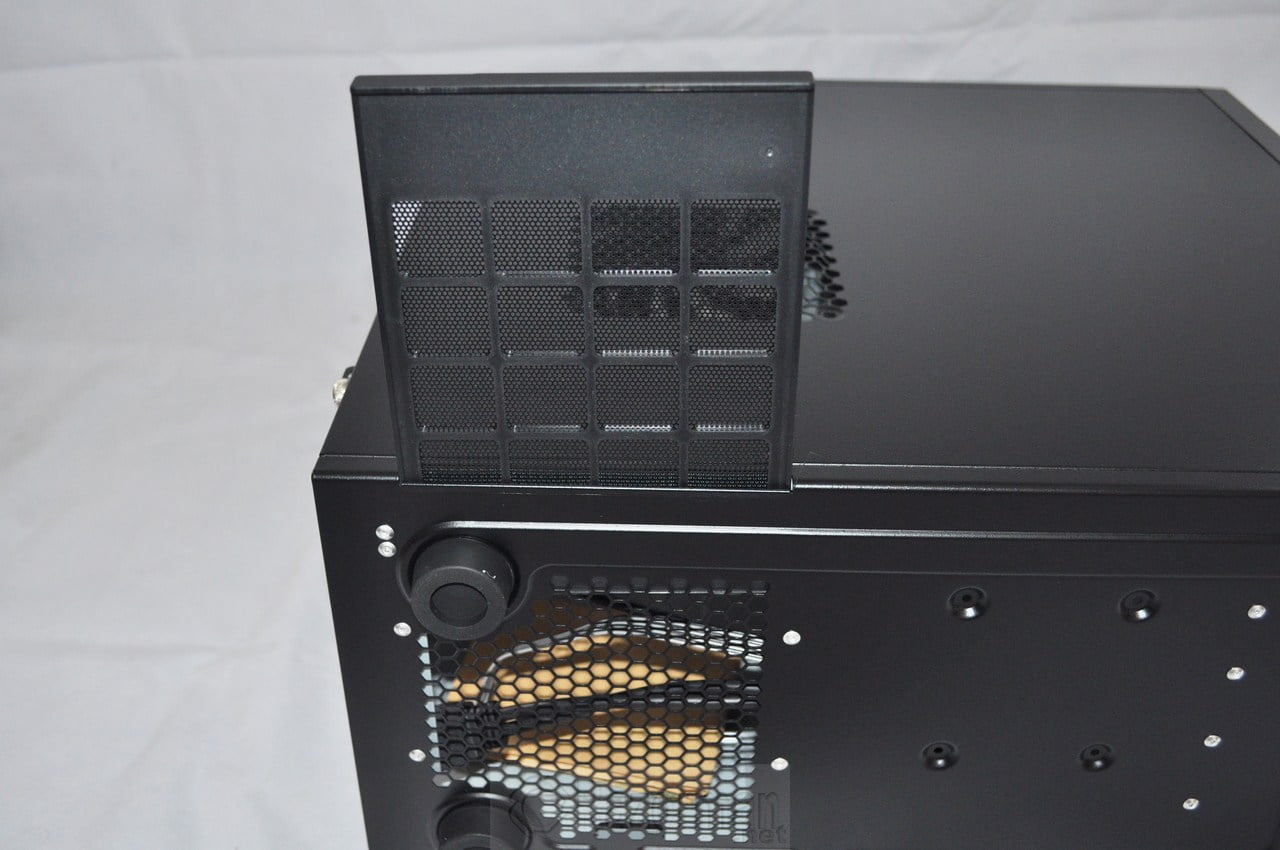

Para retirar la rejilla y proceder a su limpieza solo hemos de tirar del borde que sobresale de la misma hacia el exterior, éste entonces se desliza de su localización para retirarlo.
Vista en detalle de las patas de goma de la caja

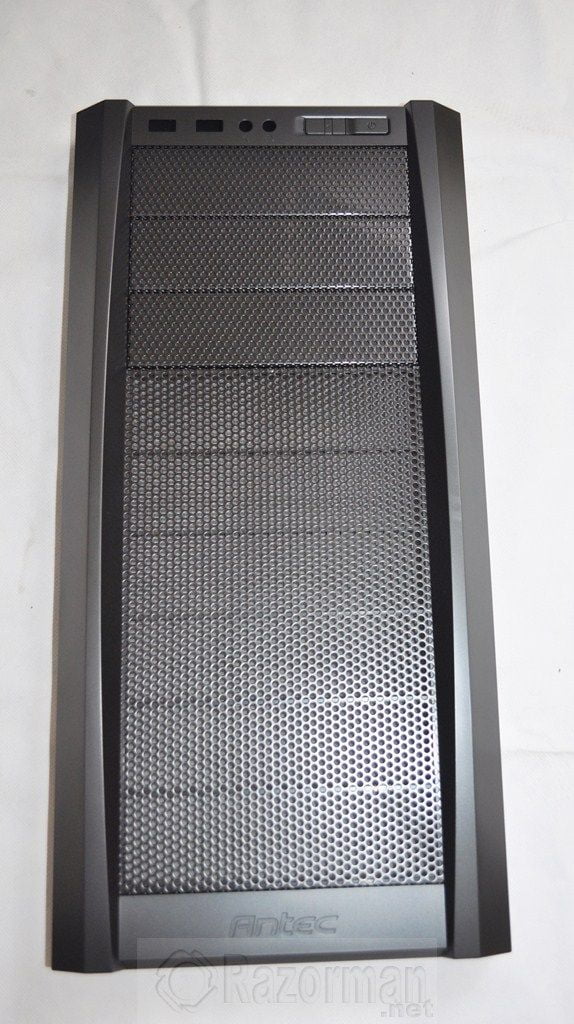

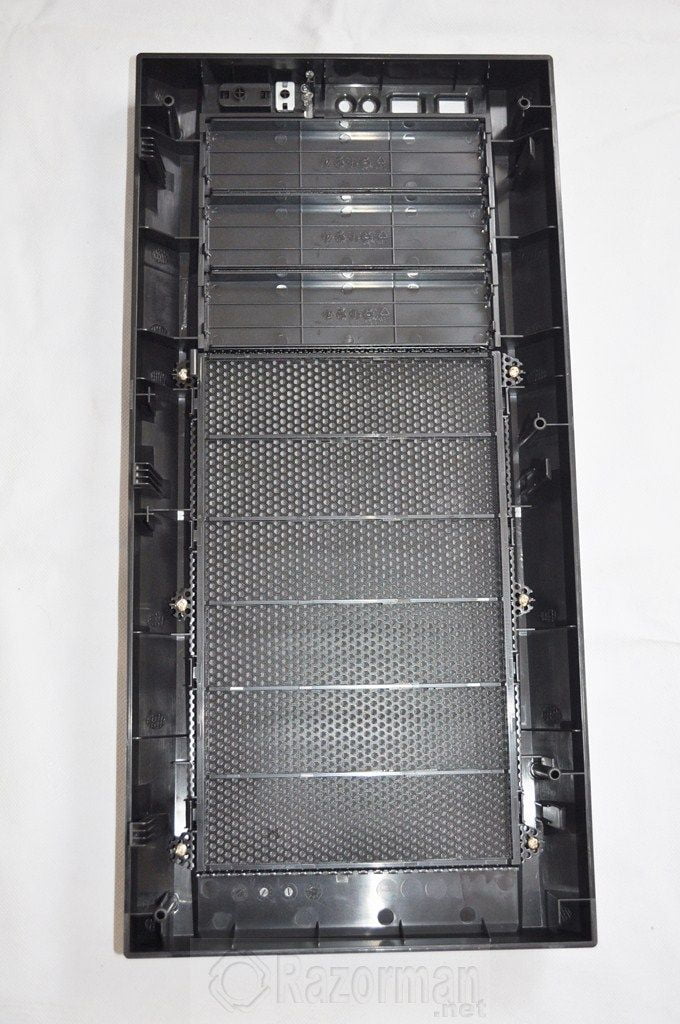

Detalle de la pieza plástica del frontal de la caja. Los 3 slots superiores son extraíbles para la colocación de unidades de 5,25″.

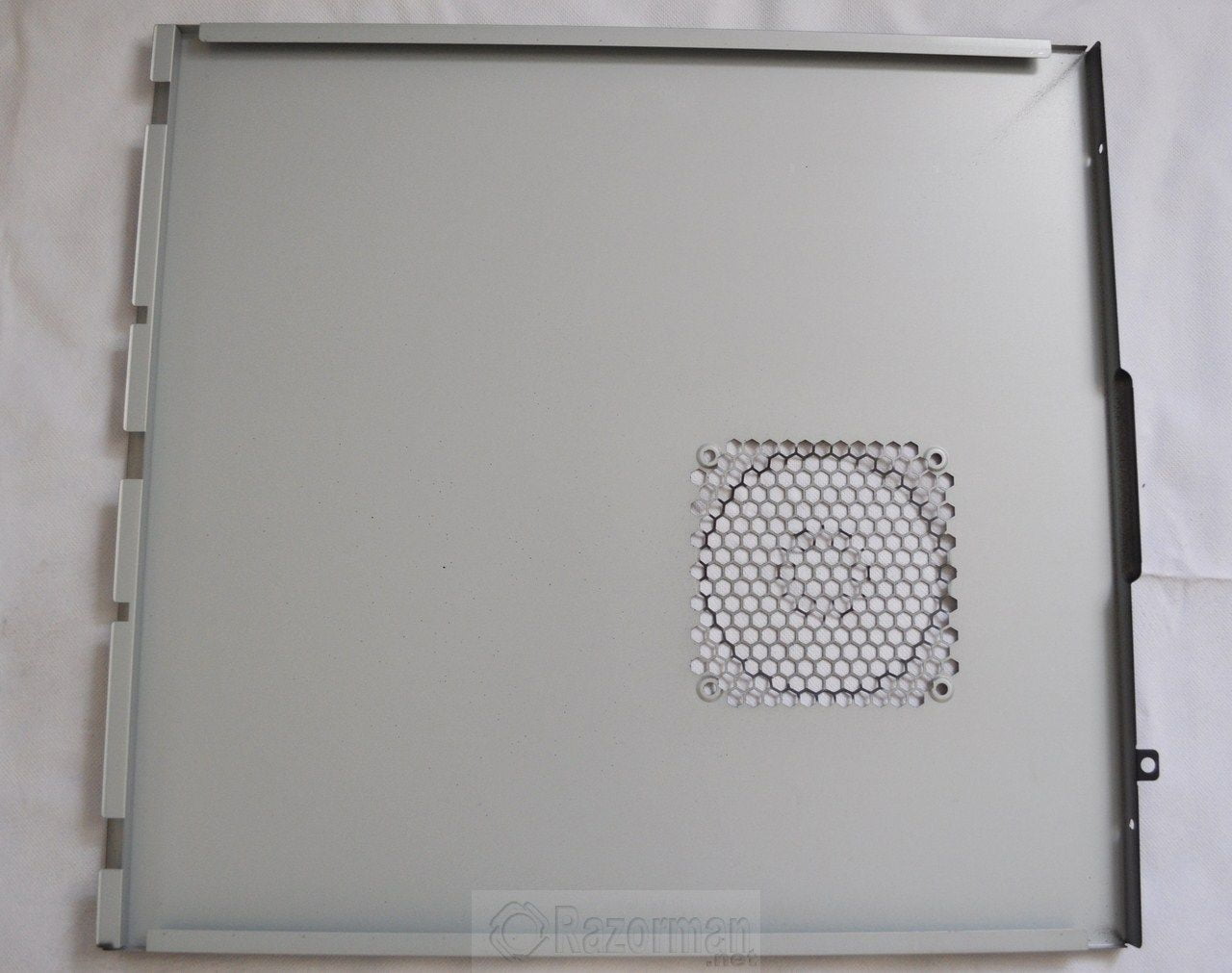

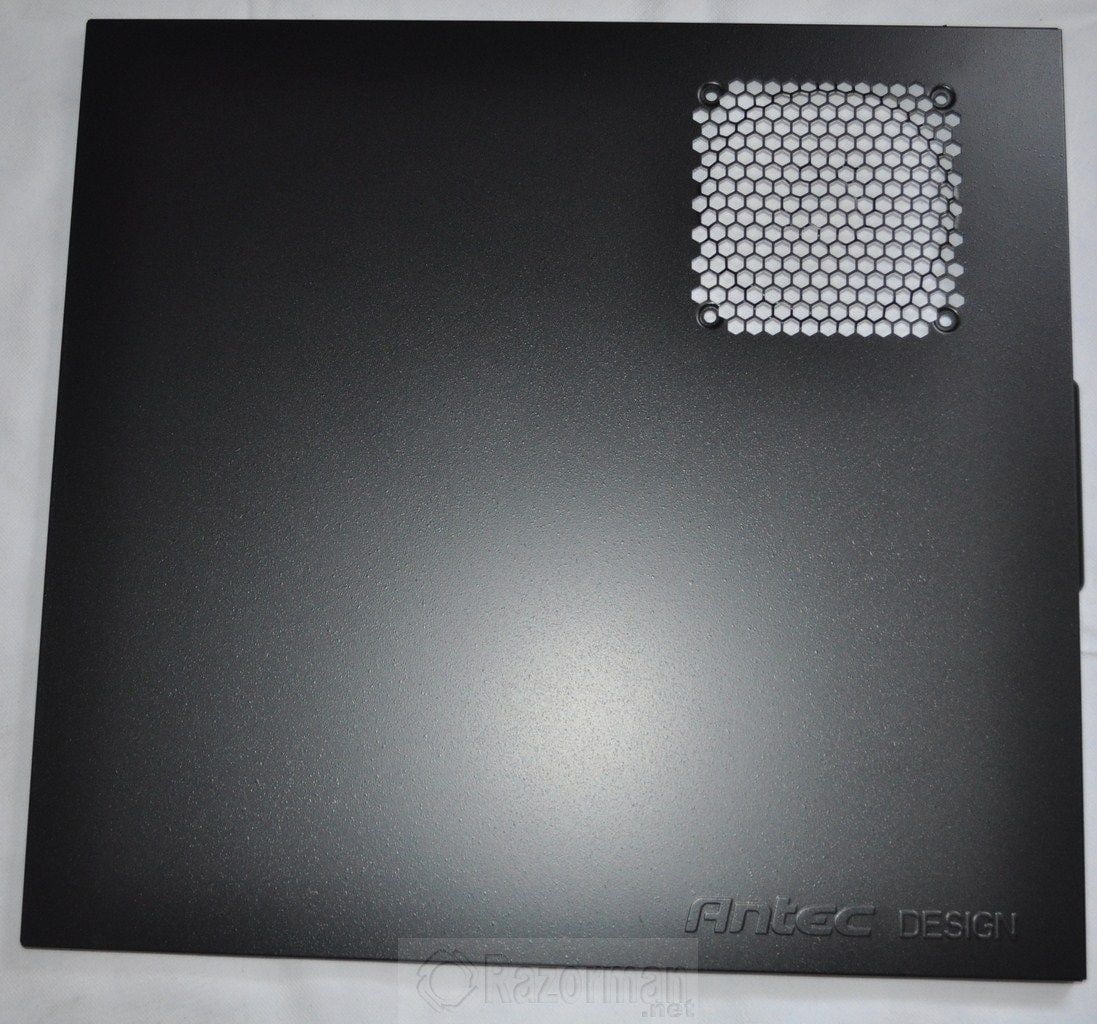

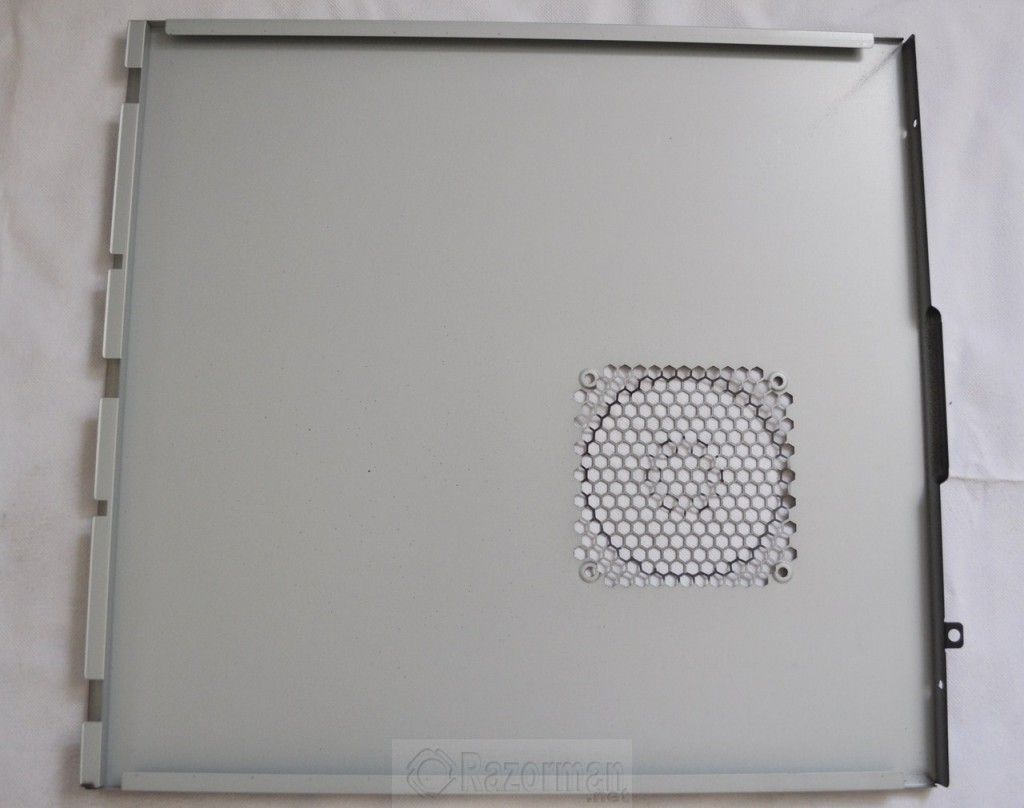

Detalle de las tapas laterales de la caja. Pintadas en negro con “rugosidades” como se puede apreciar, las tapas no están pintadas en su parte interna
