Seguimos analizando más placas base de Biostar que para esta ocasión nos ha cedido el modelo BIOSTAR B650MP-E PRO, una placa base con el chipset B650 de AMD, con soporte para los procesadores actuales de la serie AMD Ryzen 7000/8000, con 4 ranuras para memoria DDR5 – hasta 192 GB – y soporte PCIe 4.0
BIOSTAR B650MP-E PRO: REVIEW
Muchas gracias a BIOSTAR por enviarnos la placa base BIOSTAR B650MP-E PRO para esta review
BIOSTAR B650MP-E PRO: CARACTERISTICAS TECNICAS
| CHIPSET | AMD B650 |
| CPU SOPORTADA | Socket AM5 : Procesadores AMD Ryzen™ 7000 / 8000 Soporte para futuros procesadores AMD mediante actualizaciones BIOS |
| MEMORIA COMPATIBLE | AMD Ryzen 7000 / 8000 s Soporte memoria Dual Channel DDR5 4800/ 5200/ 5400(OC)/ 5600(OC)/ 6000+(OC) 4 x DDR5 DIMM , Soporte hasta 192 GB |
| ALMACENAMIENTO | 2 x M.2 Socket y 4 x SATA (6Gb/s) ports AMD Ryzen 7000 / 8000 1 x M.2 (Key M) Socket (M2M_CPU) : Soporte módulos M.2 Tipo 2242/ 2260/ 2280 SSD Soporte PCIe 4.0 x4 (64Gb/s) – NVMe/ AHCI SSD AMD B650 Chipset 1 x M.2 (Key M) Socket (M2M_SB) : Soporte módulo M.2 Type 2280 SSD Soporte PCIe 4.0 x 4 (64Gb/s) – NVMe / AHCI SSD 4 x SATA III Connector (6Gb/s) : Soporte AHCI & RAID 0, 1, 10 |
| LAN | Realtek RTL8125B 10/ 100/ 1000/ 2500 Mb/s Half / Full duplex |
| AUDIO | ALC897 High- Definition Audio, 7.1 Canales |
| SLOTS EXPANSION | 1 x PCIe 4.0 x 16 Slot (Modox16 o x8/x8) 2 x PCIe 4.0 x 1 Slot AMD B650 Chipset 1 x PCIe 4.0 x 1 Slot |
| FORMATO | Micro-ATX: 24.4cmx24.4cm |
| SISTEMAS OPERATIVOS SOPORTADOS | Windows 10(64bit) / 11(64bit) |
UNBOXING Y ACCESORIOS

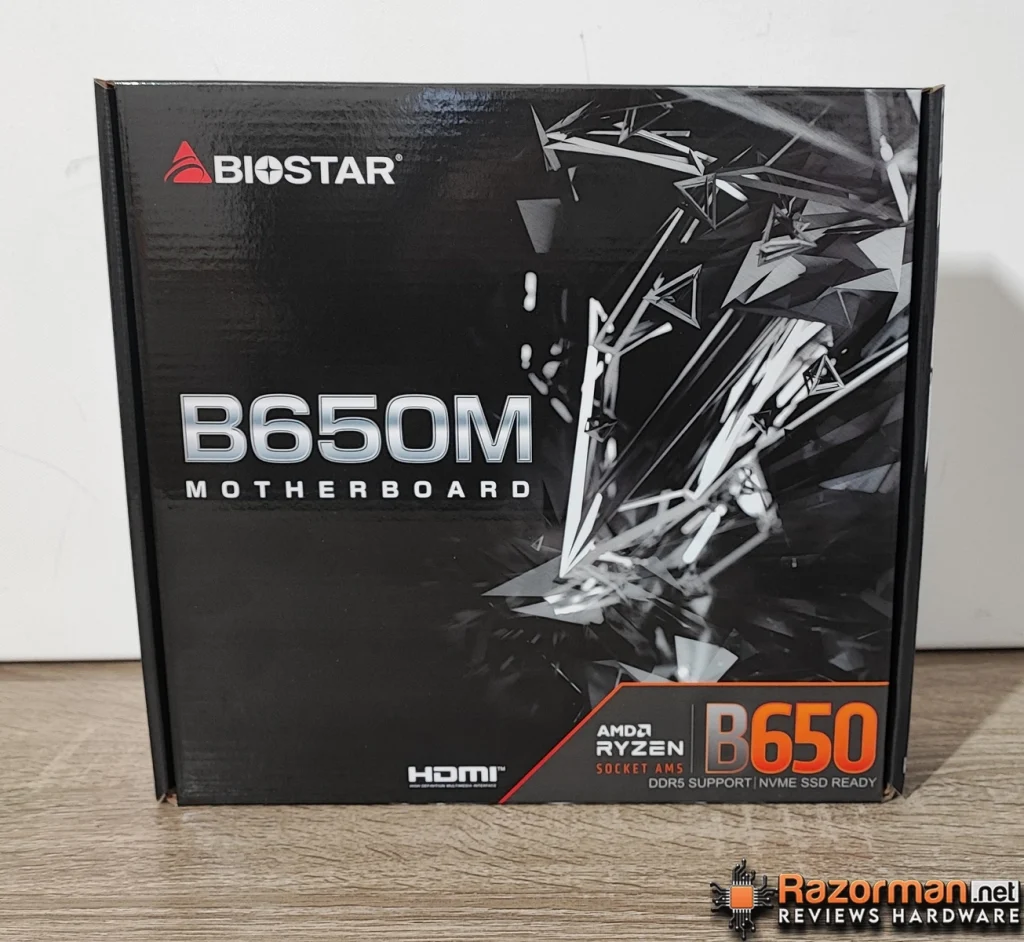

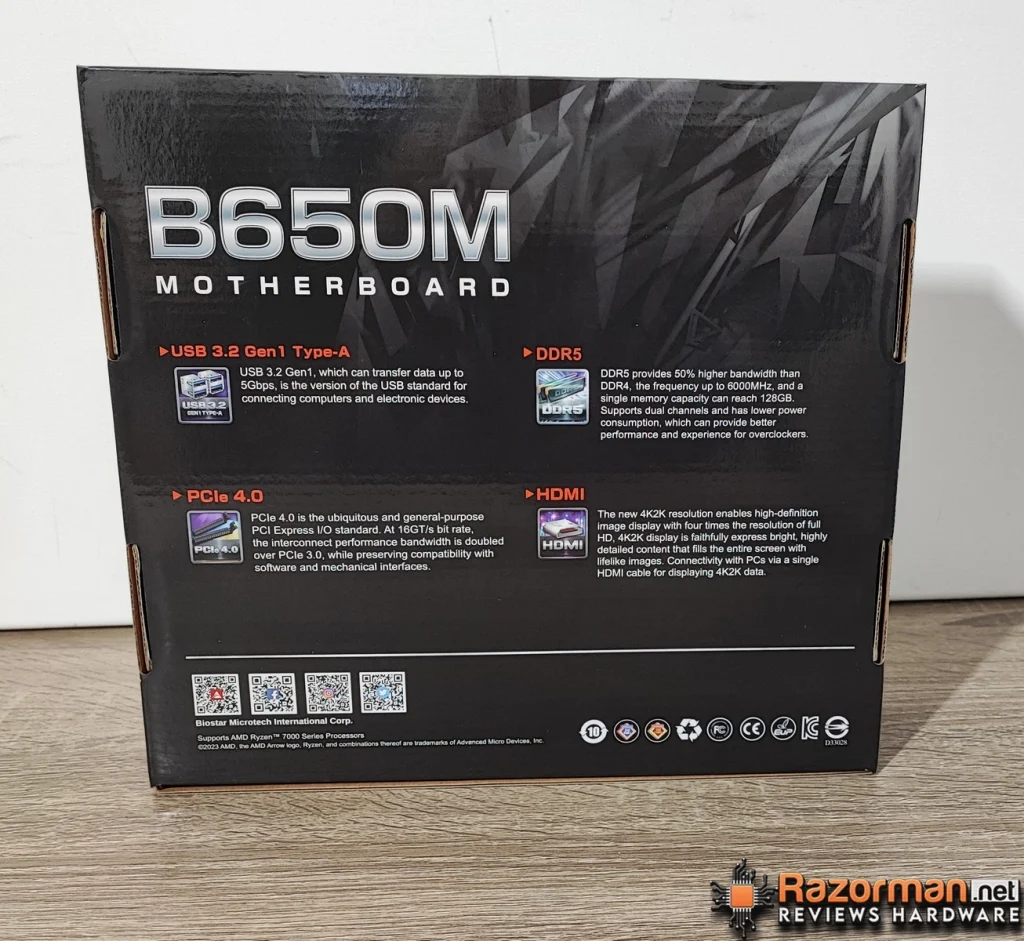

La presentación exterior de la placa base BIOSTAR B650MP-E PRO, corre a cargo de una vistosa y atractiva caja de cartón negra, con variada información en los perfiles de la misma, además del logo del fabricante y modelo.

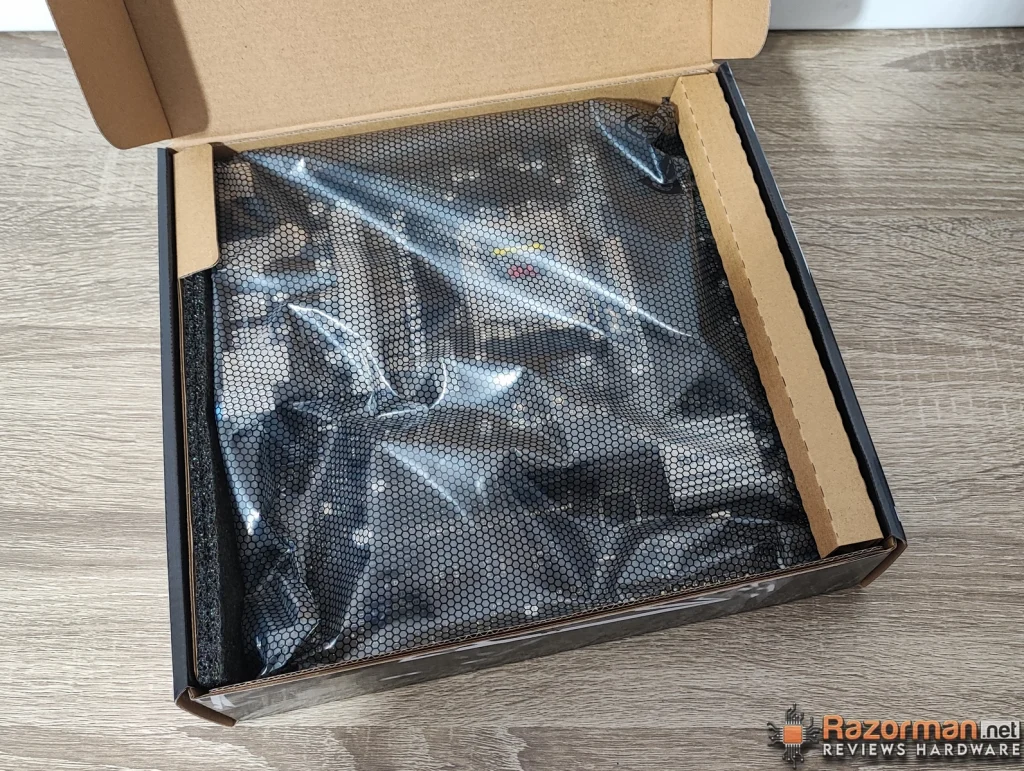

Al abrir la tapa del embalaje vemos que la placa viene dispuesta sobre un soporte de cartón neutro y protegida por una bolsa antiestática.
El bundle incluido está formado por estos elementos:
2 x SATA Cable
1 x Chapa trasera conexiones
1 x DVD Driver
1 x Guía instalación rápida
1 x WiFi antena
DISEÑO
La placa base BIOSTAR B650MP-E PRO pertenece a la gama Standard del fabricante y que con este chipset B650 ofrece hasta 5 modelos en total.
La estética a pesar de resultar básica es atractiva, con un PCB de color negro y con un simple disipador de aluminio para la disipador del VRM, además de contar con un disipador también para el chipset.

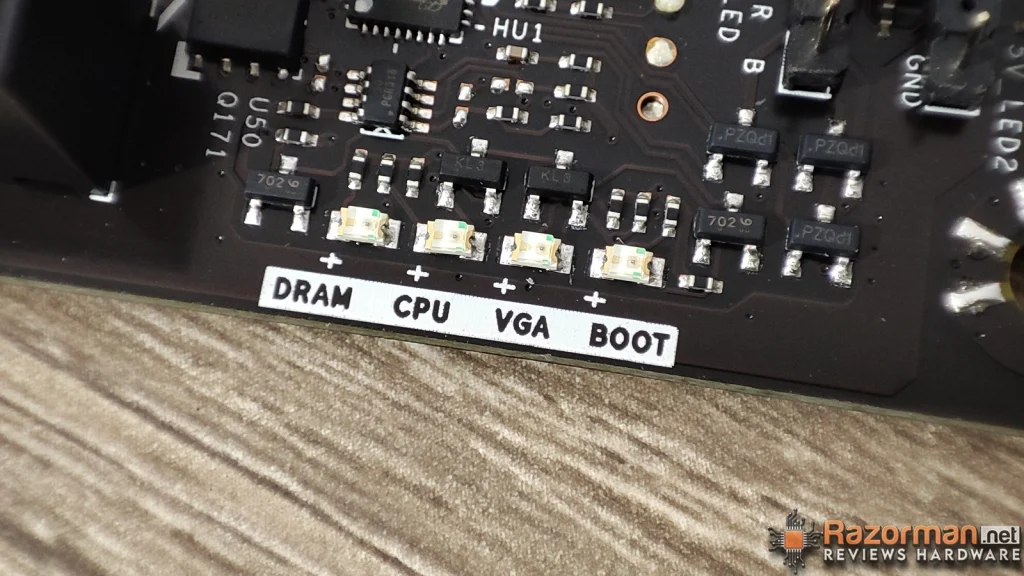

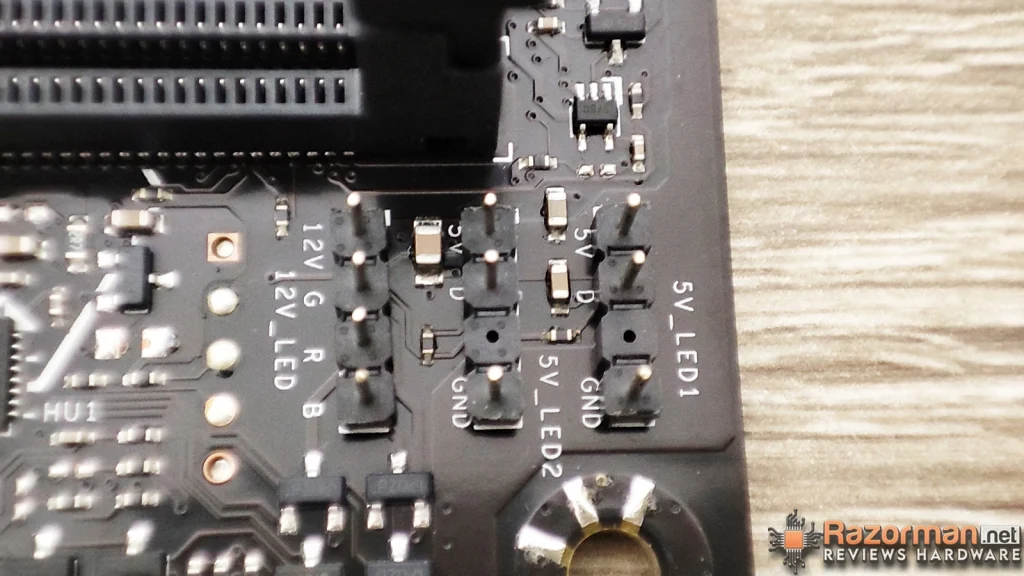

Se trata de una placa base de formato Micro-ATX, con unas dimensiones de 22.1cm x 23.5cm. No encontramos muchos extras en la placa, un doble conector ARGB para el sistema de iluminación gestionado por la app VIVID LED DJ, y un práctico LED DEBUG que nos informa sobre errores durante el arranque relativos a la CPU, Memoria RAM, BOOT y VGA.

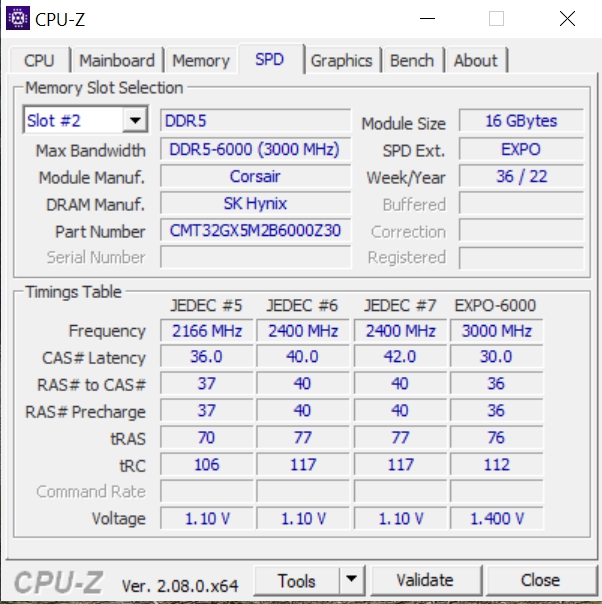

MEMORIA DDR5
En este modelo encontramos 4 ranuras para la colocación de módulos de memoria DDR5 en configuración Dual-Channel, con hasta 192 GB de capacidad y frecuencias 4800/ 5200/ 5400(OC)/ 5600(OC)/ 6000+(OC)

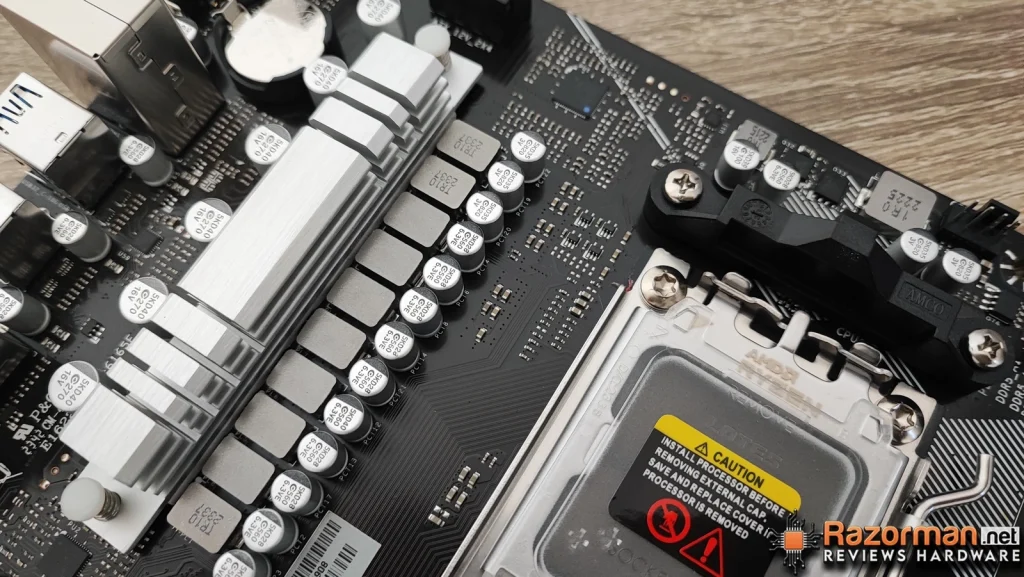

VRM
El VRM es de 10 fases, de tipo DR.MOS y 55A, no es un valor elevado pero suficiente para procesadores Ryzen 5-7 sin problemas.

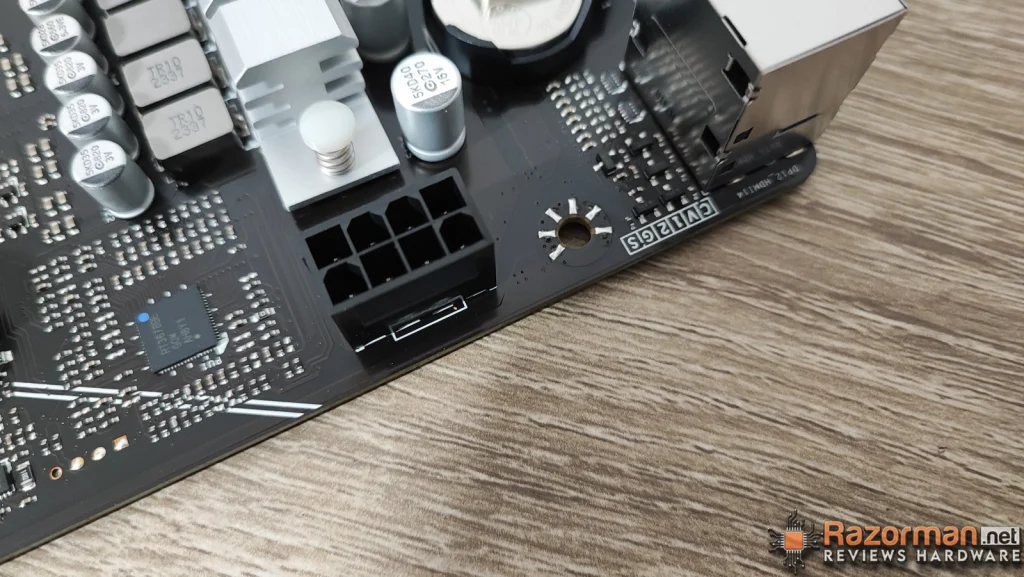

Para la alimentación de la CPU, cuenta con un conector de 8 pines, por lo que por la configuración del VRM y la alimentación de la CPU a través de un sólo conector desecharíamos directamente la instalación de procesadores AMD Ryzen de la gama 9.
SOCKET LGA AM5

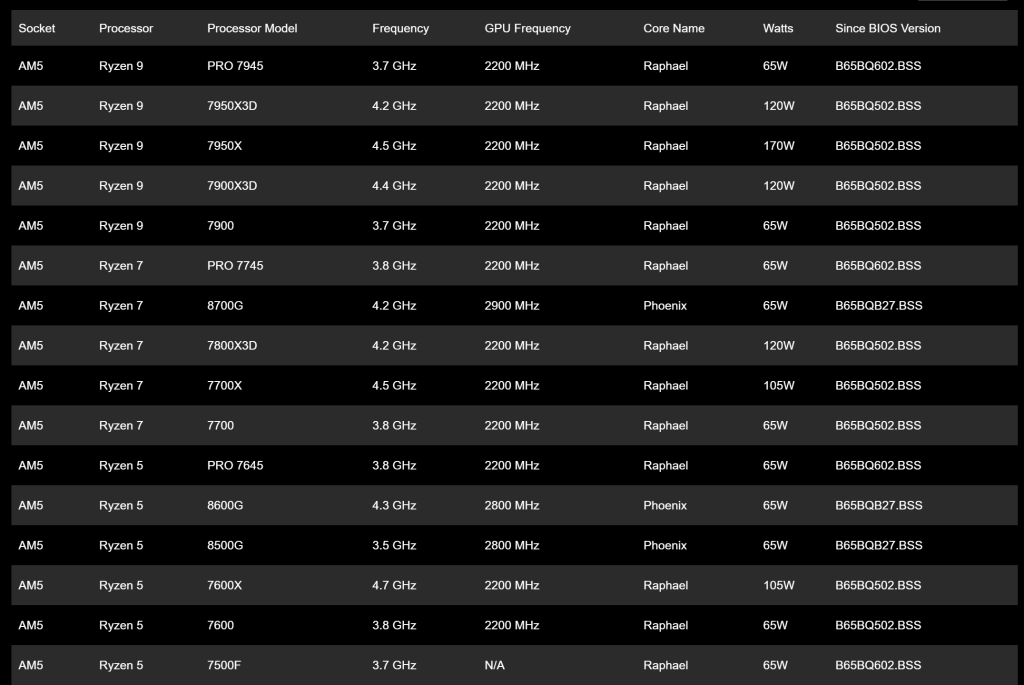

En la siguiente tabla vemos las CPU soportadas:
Donde destaca la compatibilidad con los últimos procesadores de AMD: 8600/8700G
SLOTS PCI Y M.2
El apartado de conectividad y almacenamiento es muy siemple, con esta configuración:
- 1 x PCIe 4.0 x 16 Slot (Modo x16 orx8/x8) – Conectada a CPU
- 2 x PCIe 4.0 x 1 Slot – Conectada a CPU
- PCIe 4.0 x 1 Slot – Conectada a Chipset
También dispone de doble ranura M.2:
1 x M.2 (Key M) Socket (M2M_CPU) :
Soporte módulos M.2 Tipo 2242/ 2260/ 2280 SSD
Soporte PCIe 4.0 x4 (64Gb/s) – NVMe/ AHCI SSD
AMD B650 Chipset
1 x M.2 (Key M) Socket (M2M_SB) :
Soporte módulo M.2 Type 2280 SSD
Soporte PCIe 4.0 x 4 (64Gb/s) – NVMe / AHCI SSD
4 x SATA III Connector (6Gb/s) : Soporte AHCI & RAID 0, 1, 10
SONIDO

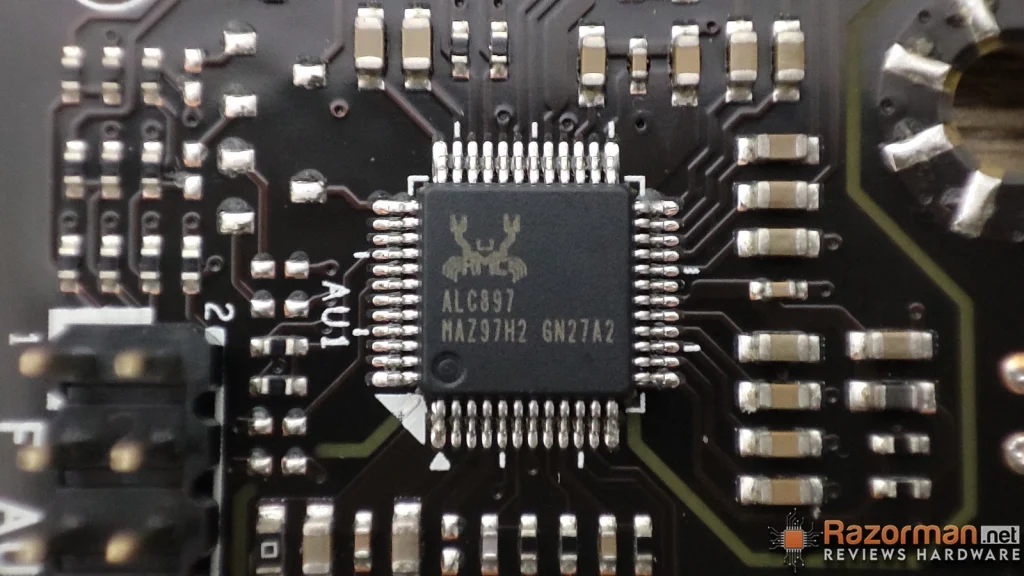

El códec de Audio es un sencillo ALC897 con capacidad de Audio en Alta Definición ( Hi-Fi ) y salida 7.1

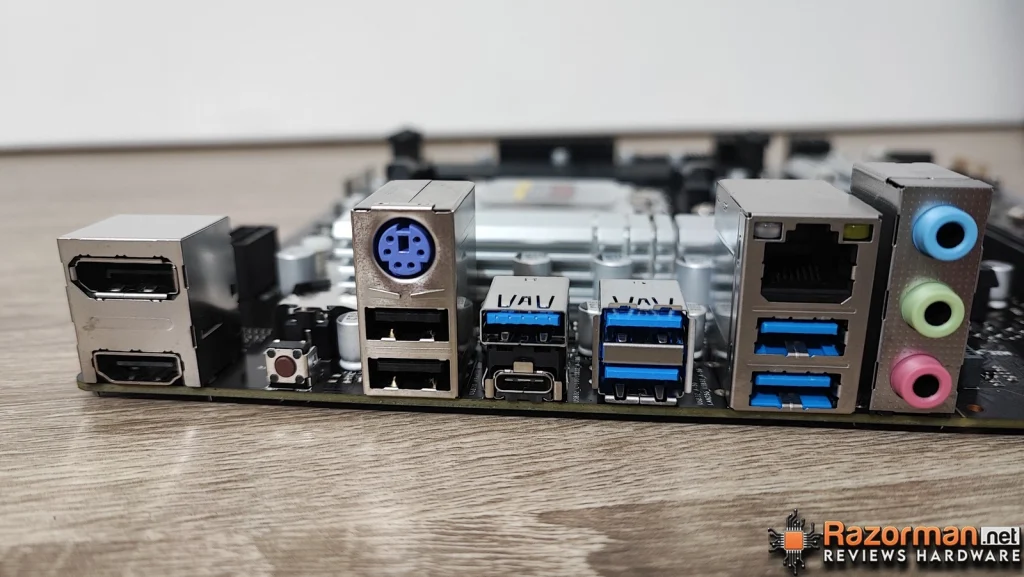

CONEXIONES TRASERAS
De izquierda a derecha, encontramos estos conectores traseros:
- 1X HDMI 1.4
- 1X DP Port 1.2
- 1X Botón Bios Update
- 1X Conector Combo PS/2 Teclado y Ratón
- 1 x USB 3.2 (Gen2) Type-A
- 1 x USB 3.2 (Gen2)
- 4 x USB 3.2 (Gen1) Type-A
- 1 RJ-45
- 3 conectores jack audio
SOFTWARE

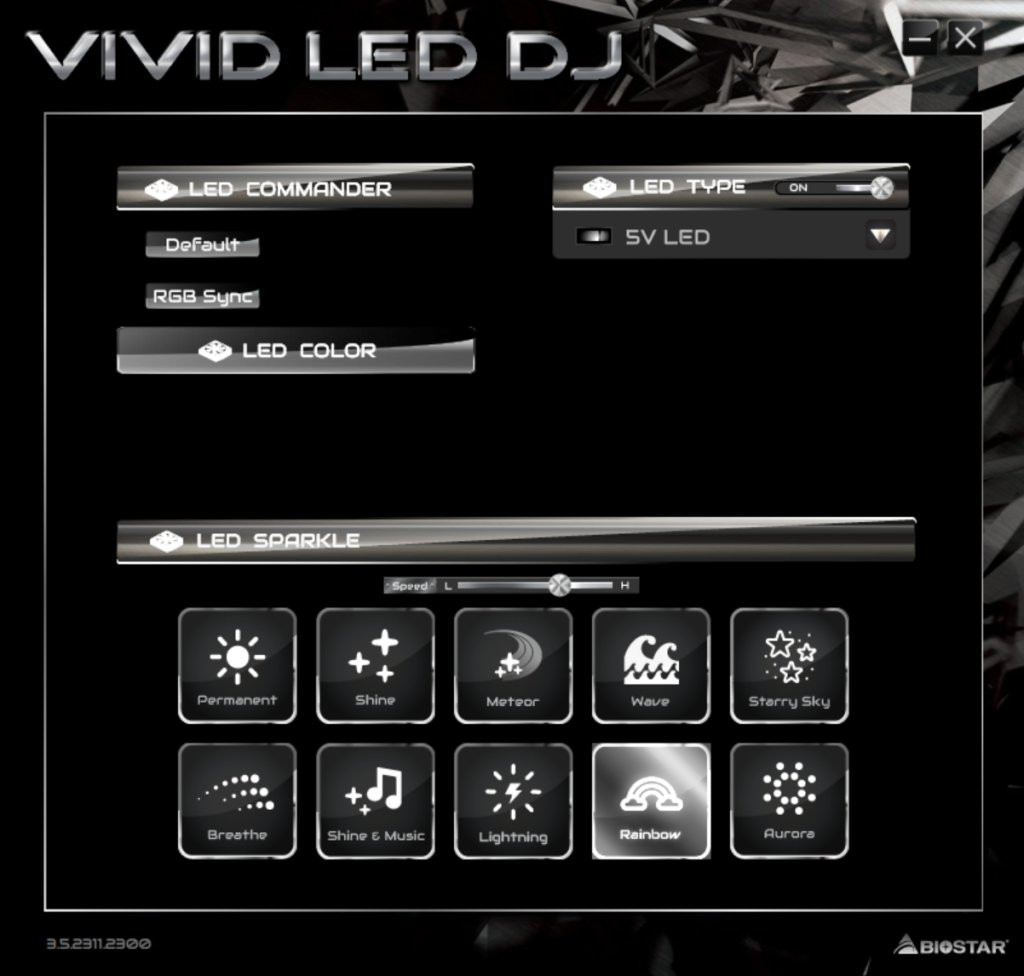

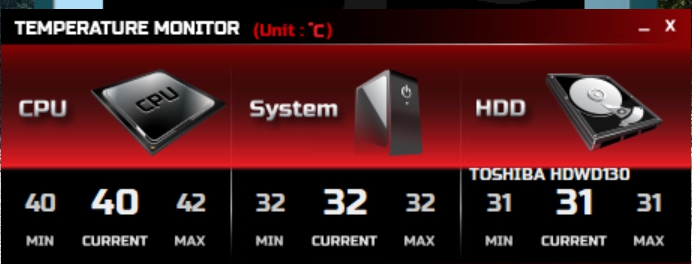

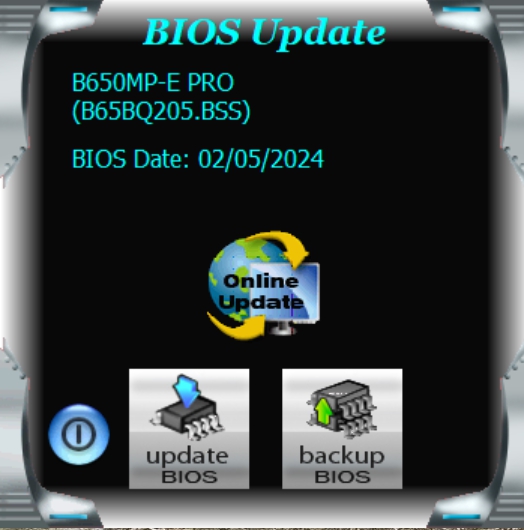

El DVD que acompaña a la placa base viene con varias apps para la gestión de la placa base, como una monitorización de la temperatura de la CPU y sistema, un pequeño programa para cambiar el logo de inicio del sisema, una app para actualizar la BIOS y el conocido VIVID LED DJ, para la gestión de la iluminación de cualquier componente conectado a la placa.

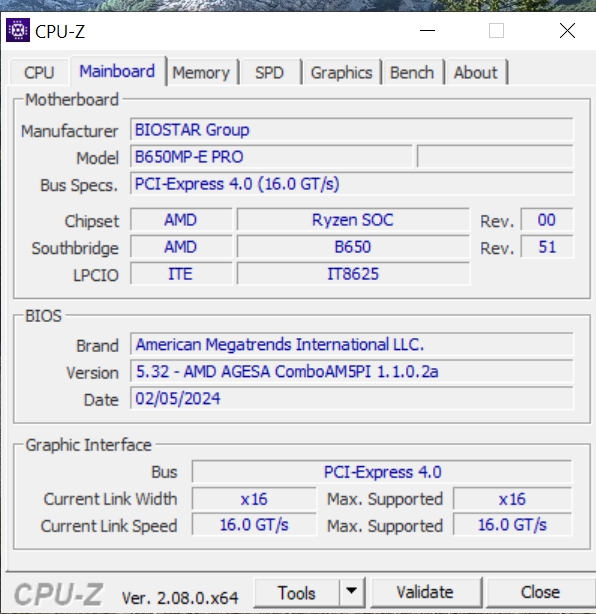

PRUEBAS DE RENDIMIENTO

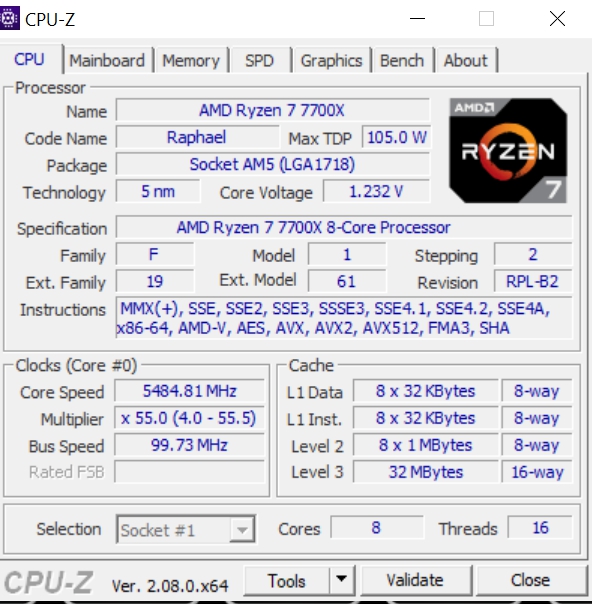

Este ha sido el setup de pruebas:
| PLACA BASE | BIOSTAR B650MT |
| MEMORIA | 2X16 GB CORSAIR DOMINATOR PLATINUM 6000 MHZ |
| PROCESADOR | AMD RYZEN 7 7700X |
| SISTEMA OPERATIVO | WINDOWS 11 HOME |
| TARJETA GRAFICA | SAPPHIRE RADEON RX 7900XT |
| DRIVERS | ACTUALIZADO TODO EL SISTEMA CON LOS ULTIMOS DRIVERS. |
| FUENTE ALIMENTACION | LC-POWER LC1200P |

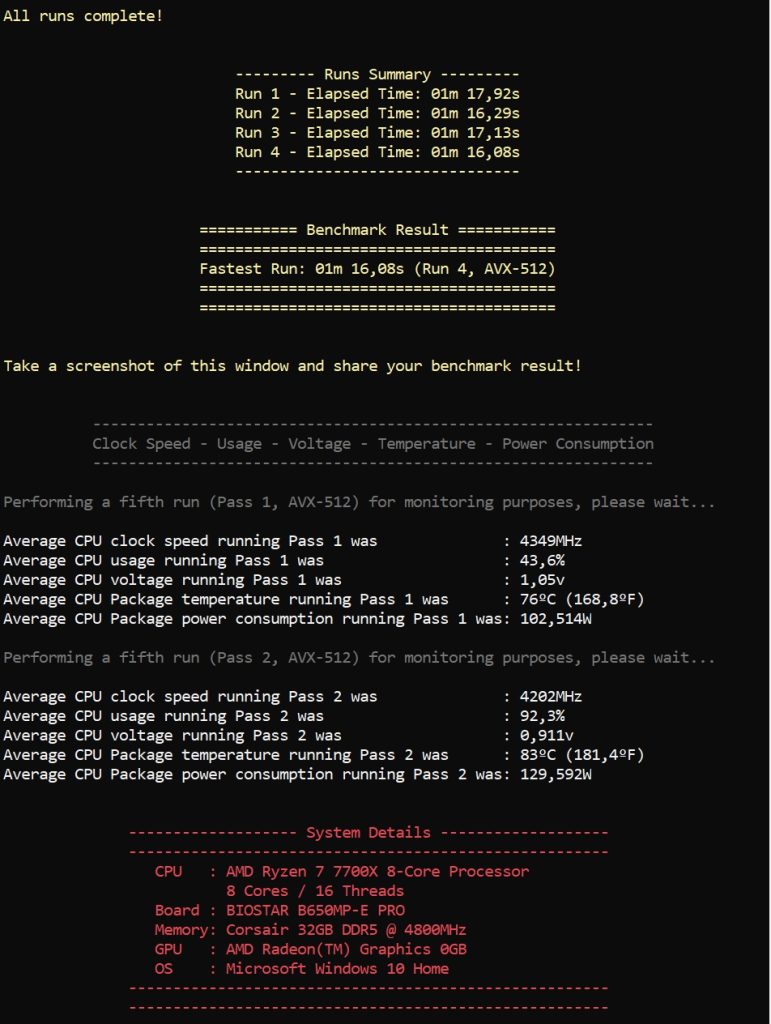

TESTS SINTETICOS

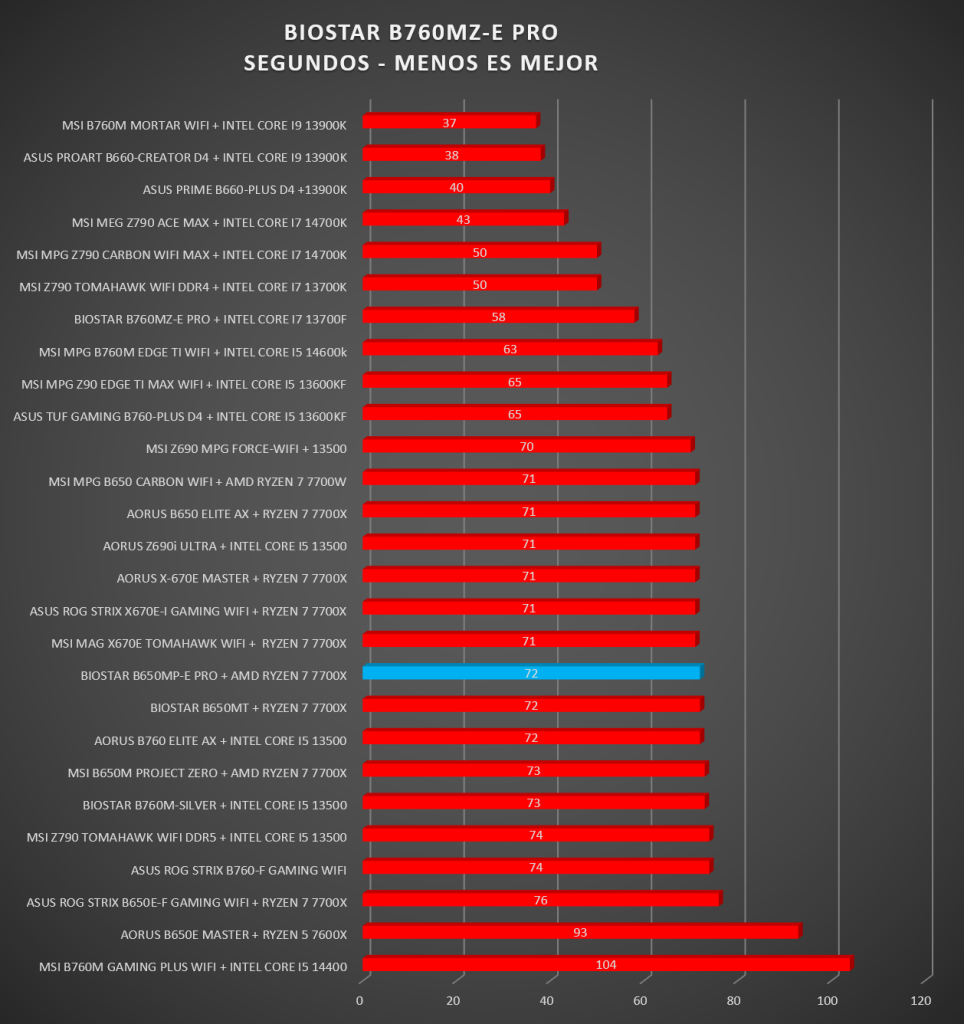

CORONA 1.3
W-PRIME 32 MULTIHILO

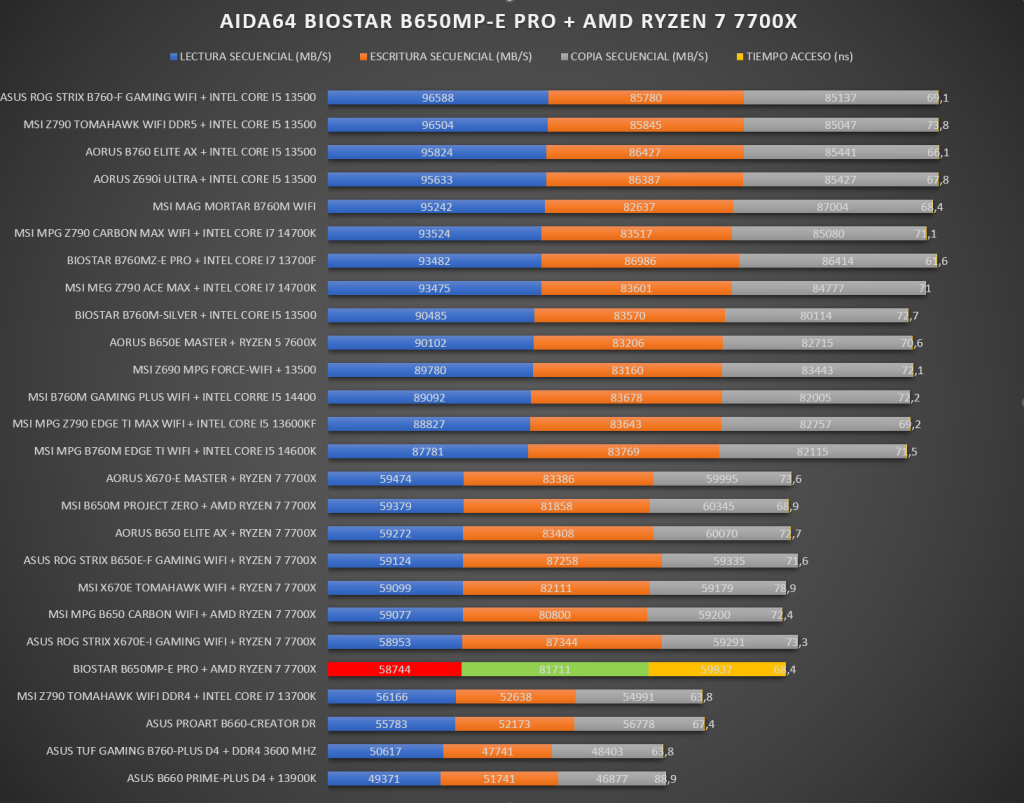

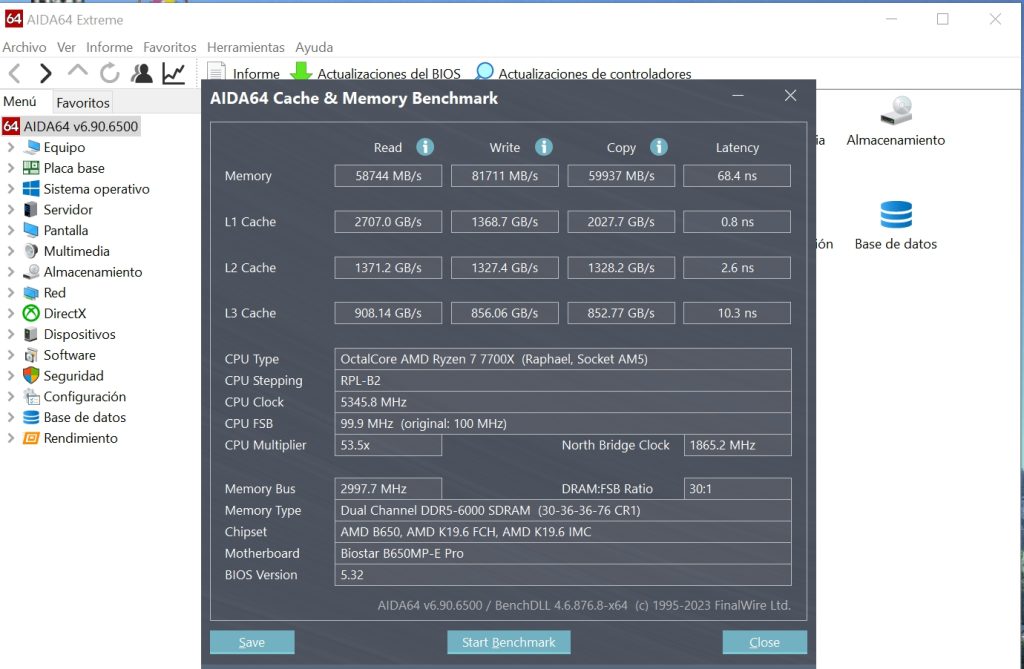

AIDA64: MEMORIA

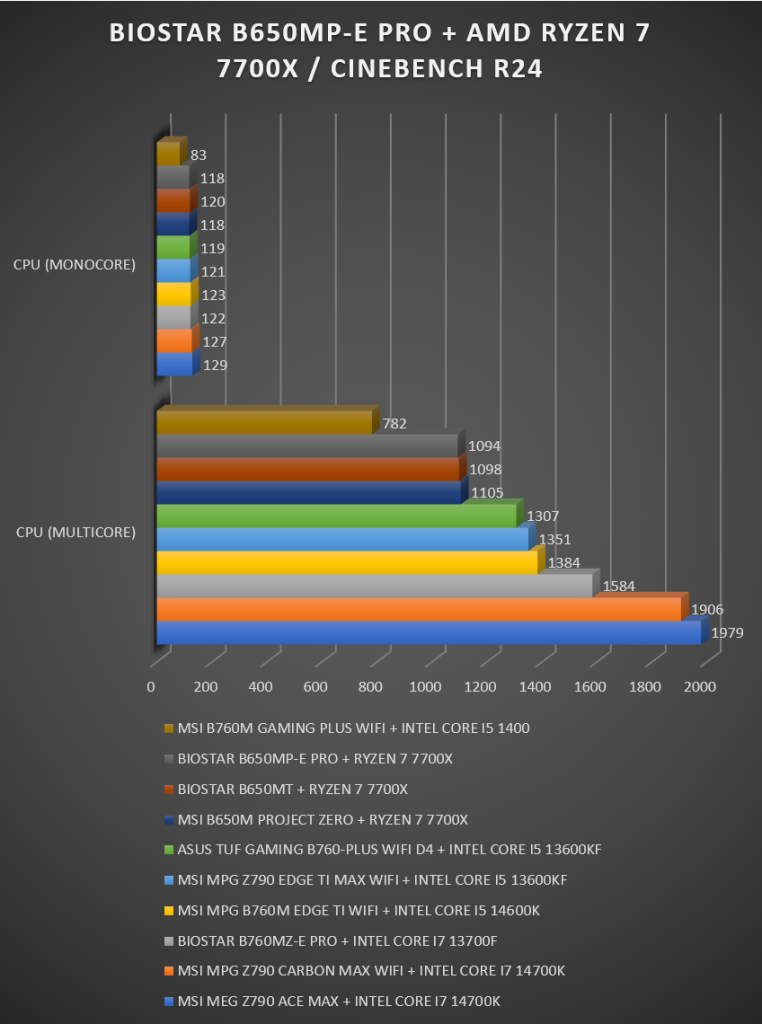

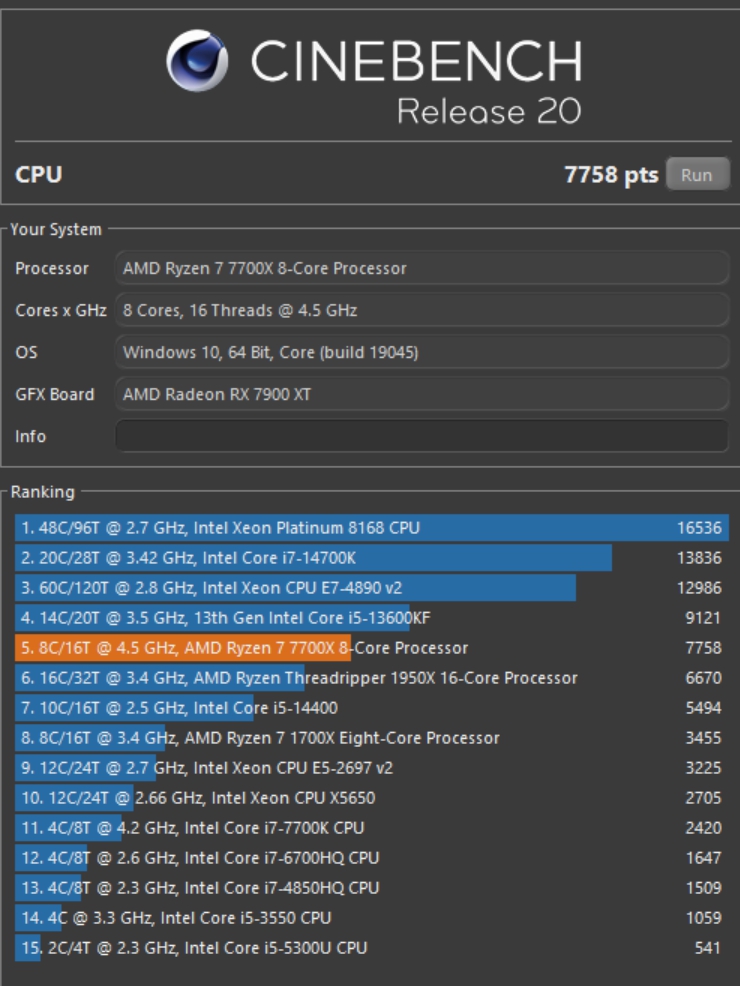

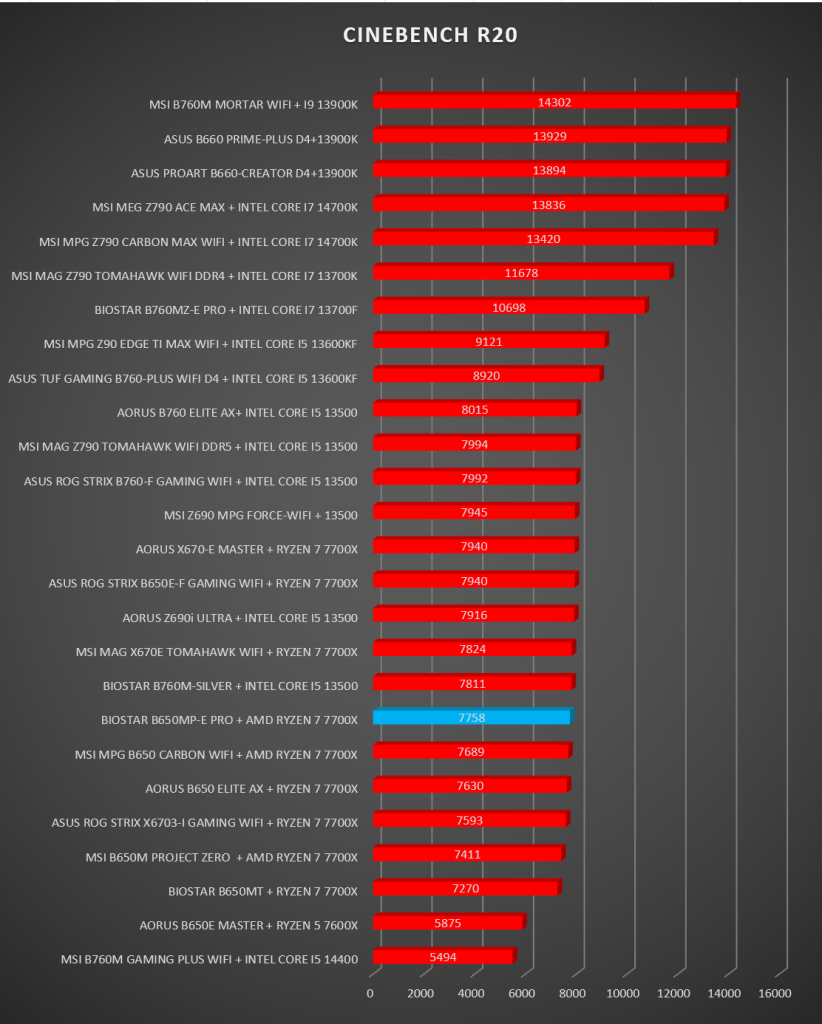

CINEBENCH R20 Y CINEBENCH R24

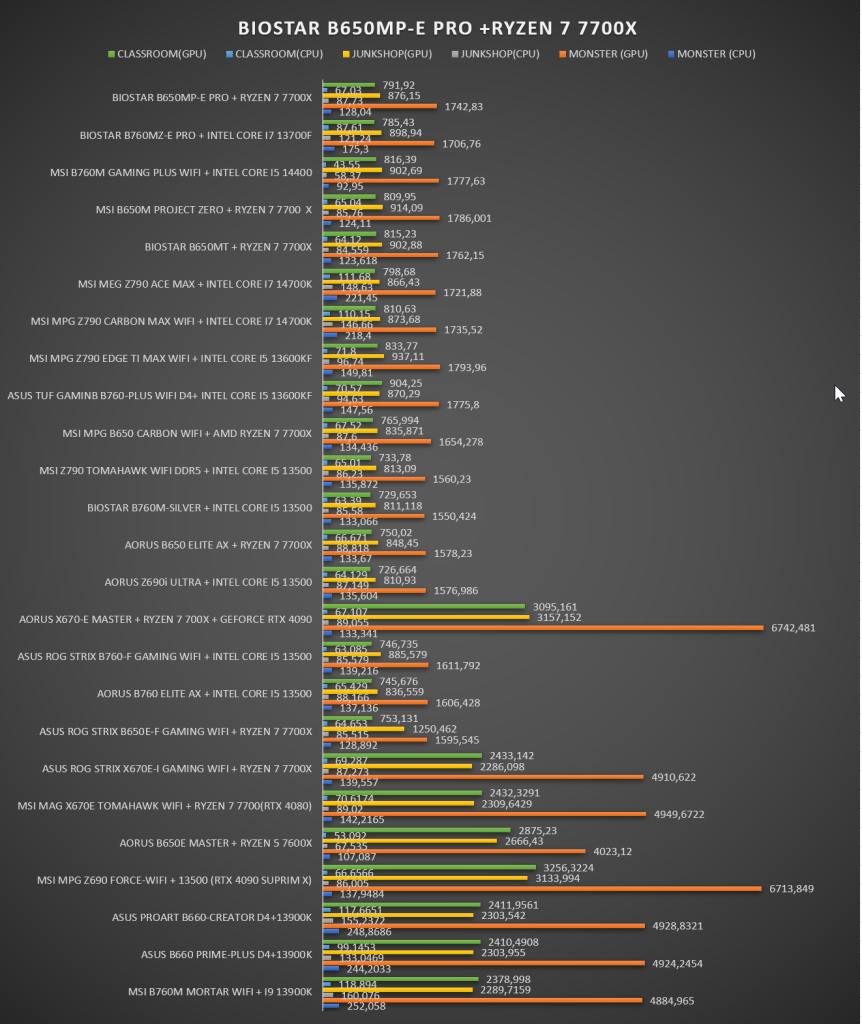

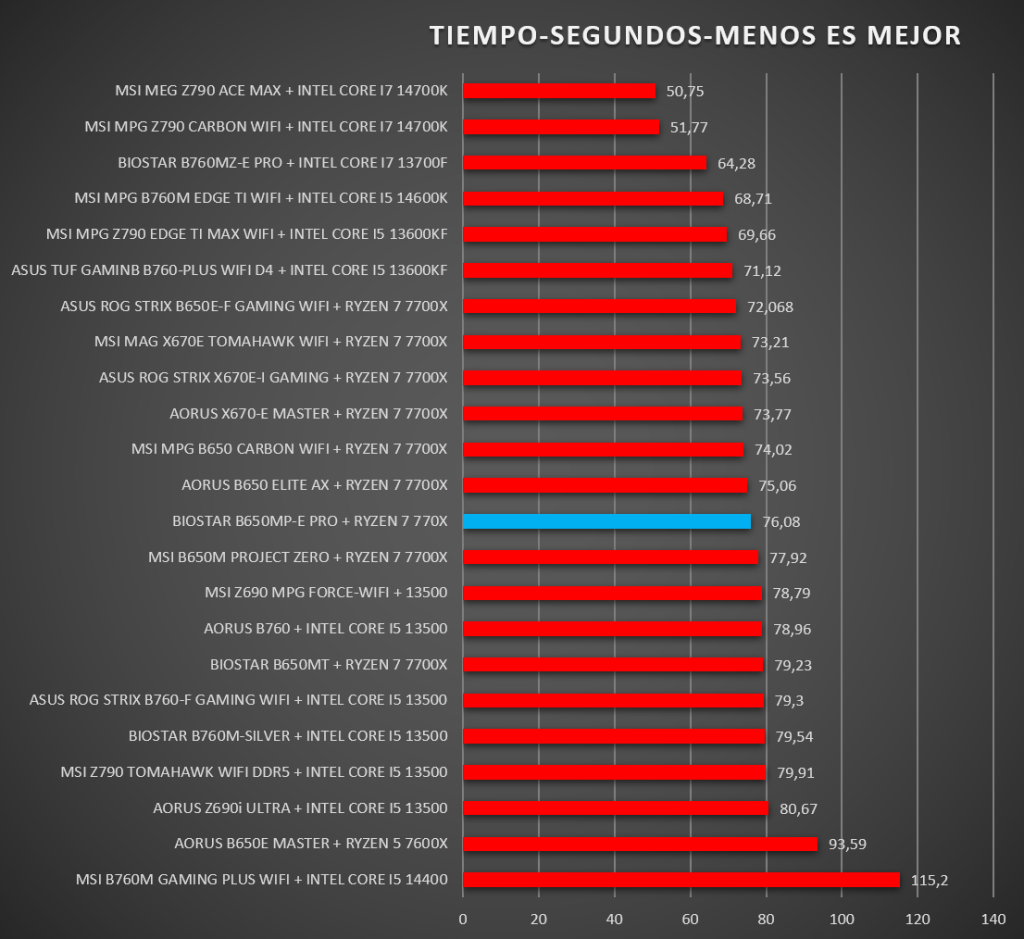

BLENDER 4.1.0

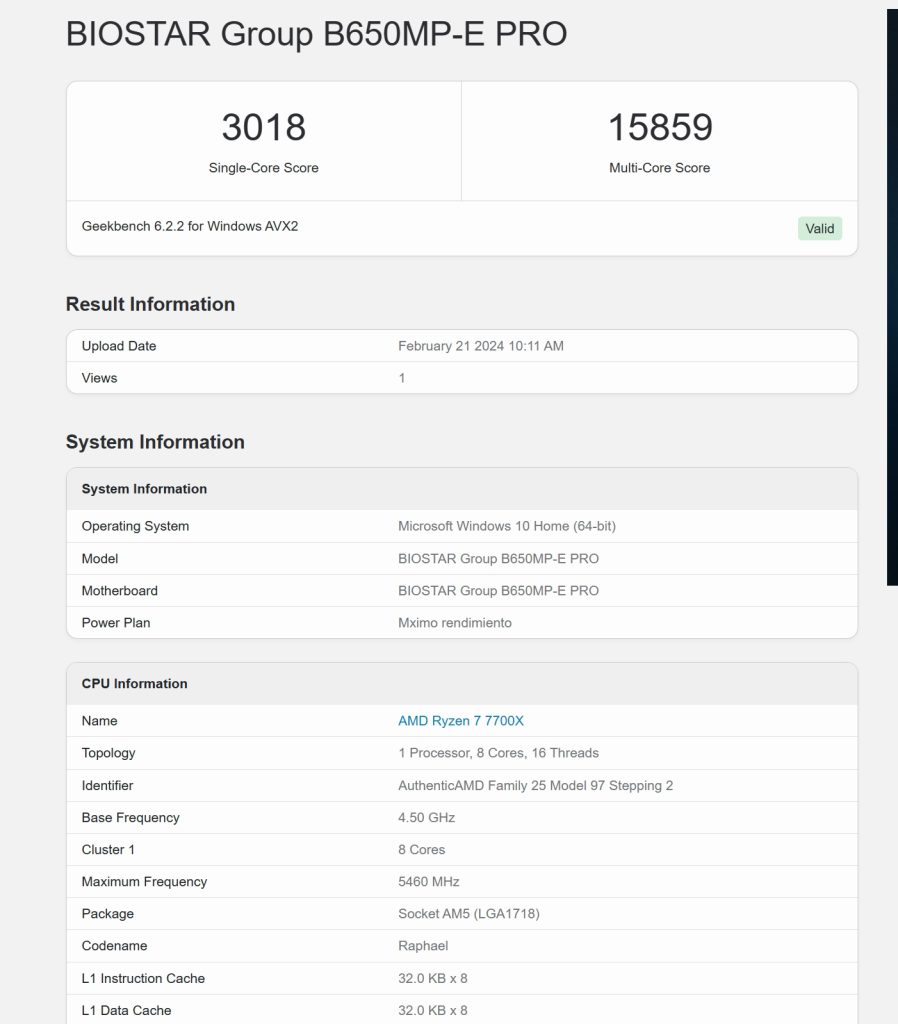

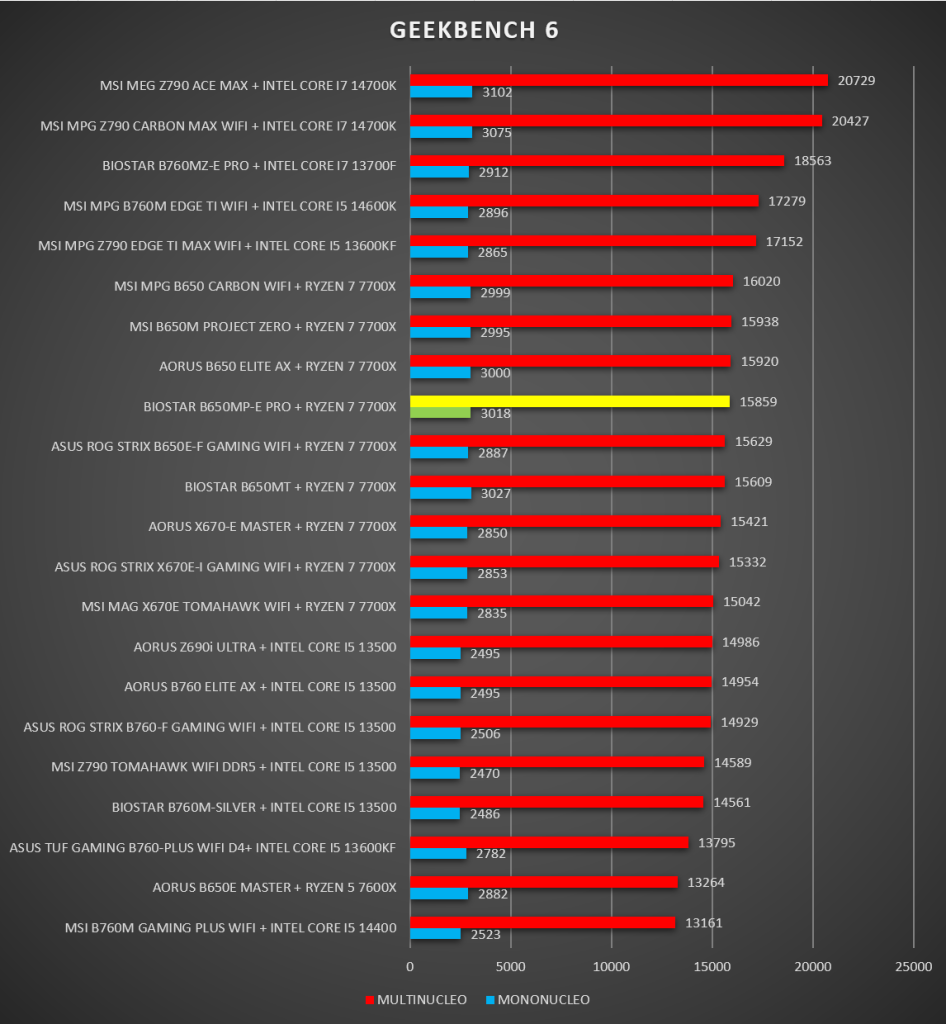

GEEKBENCH 6.2.1

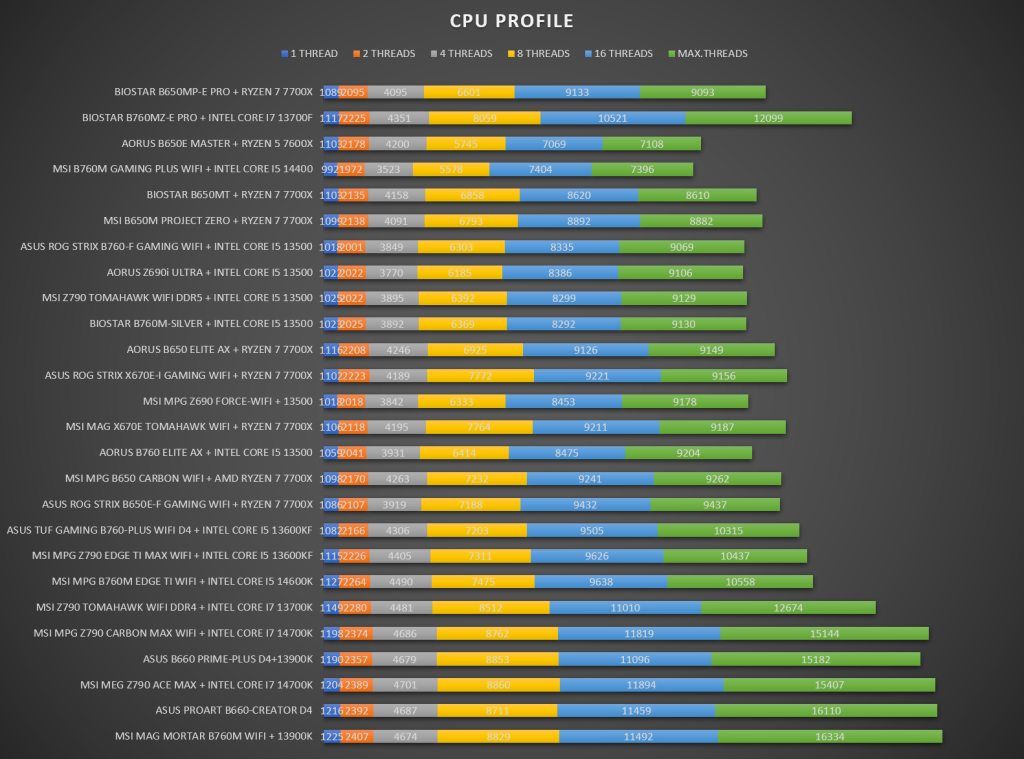

CPU PROFILE

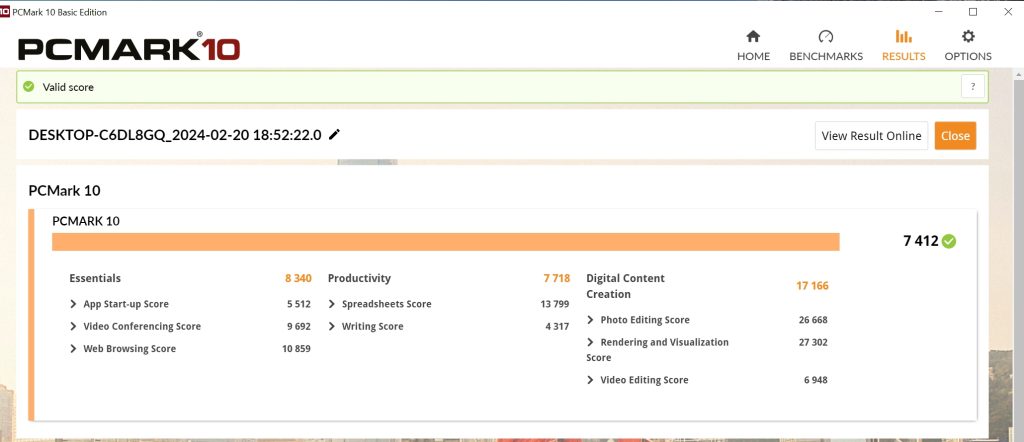

PCMARK 10

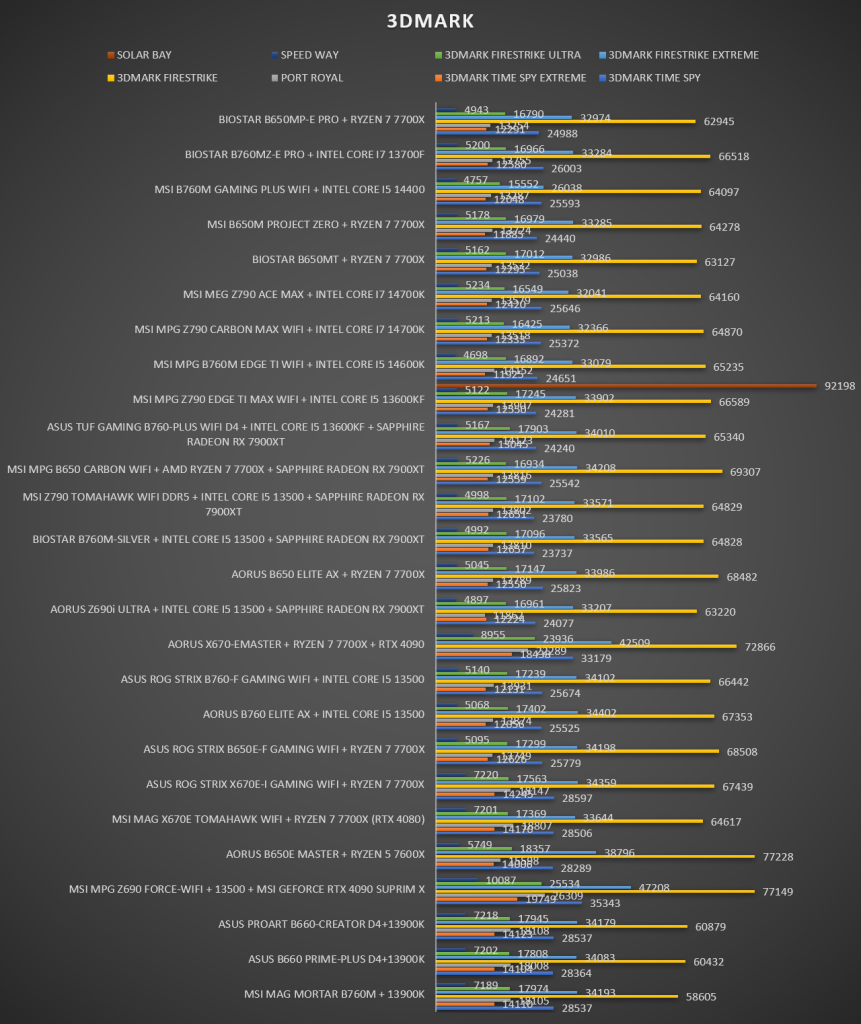

3DMARK

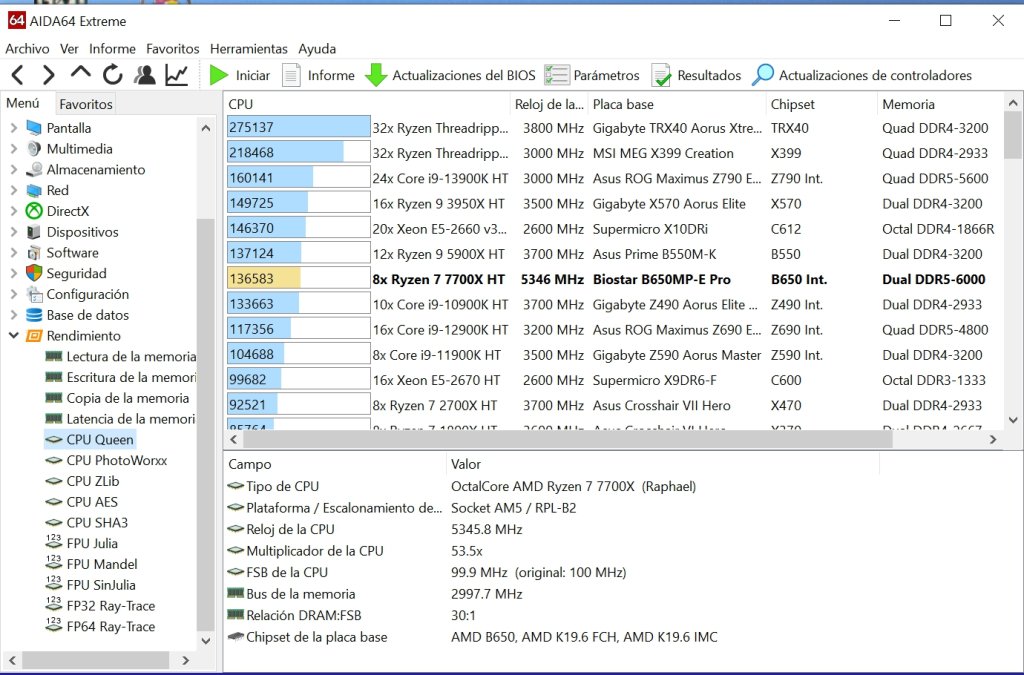

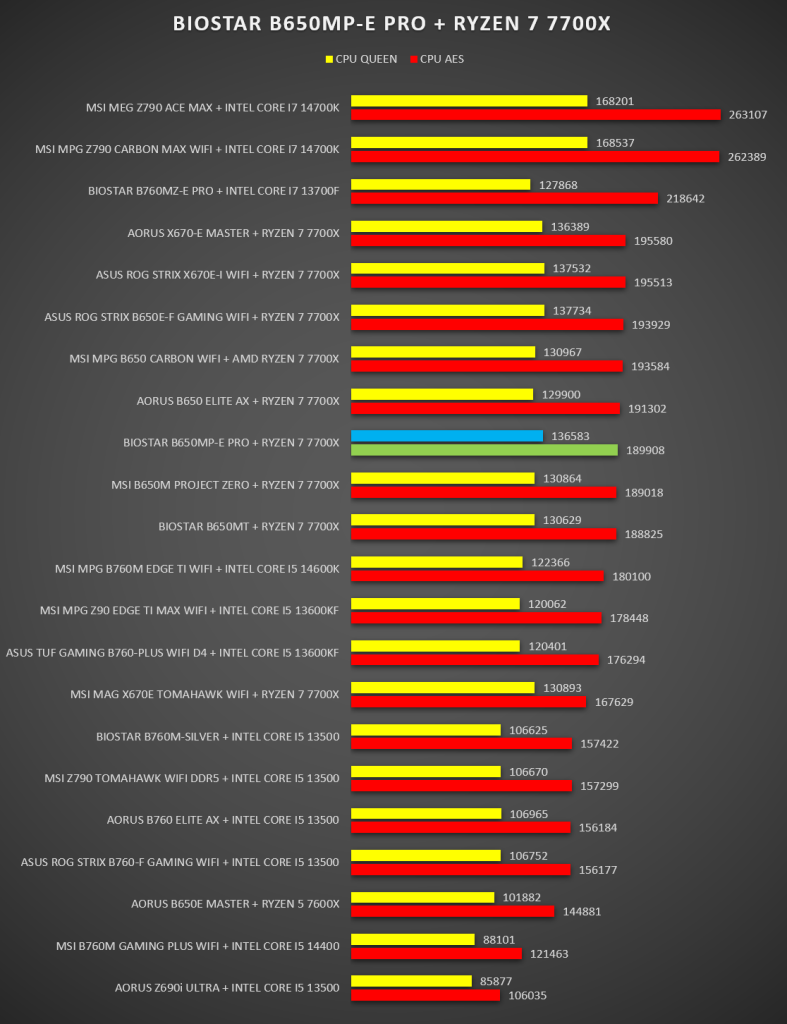

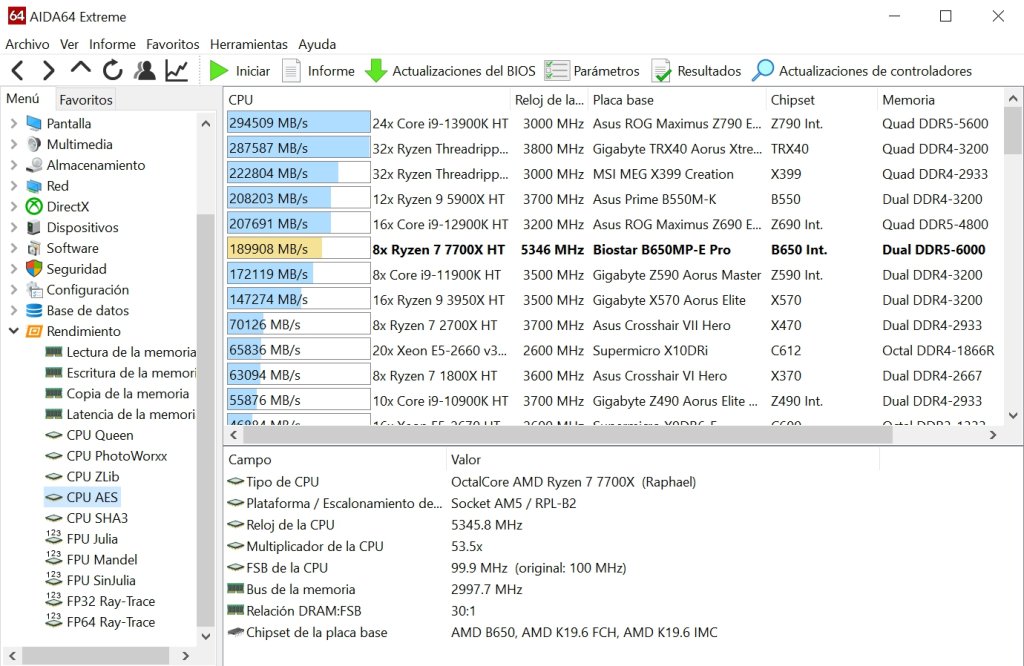

CPU QUEEN Y CPU AES
X-264 HD
TEMPERATURAS VRM
Uno de los apartados a los que prestamos atención es a las temperaturas de los VRM, pues ahí radica una de las características más importantes para nosotros de cualquier placa base, pues un buen VRM asegura estabilidad y posibilidades de overclocking.
Para medir las temperaturas que es capaz de alcanzar el VRM hemos empleado el bench Cinebench R23 durante 30 minutos consecutivos y monitorizando la tempertura del VRM con HWInfo.
| VRM TEMPERATURA MINIMA | VRM TEMPERATURA MAXIMA | |
| BIOSTAR B650MP-E PRO | 39ºC | 88ºC |
Se confirma lo que suponíamos durante la presentación de la placa y es que el VRM no es muy potente y nuestra recomendación es que utilicemos esta placa con los procesadores AMD Ryzen 5/ Ryzen 7 con un TDP de 65W, para no poner en apuros al VRM en condiciones de uso muy exigentes
Partiendo de una temperatura en reposo de 39ºC, al final de la prueba el VRM llega hasta los 88ºC, una temperatura elevada ciertamente, aunque todavía dentro de lo admisible.
CONCLUSIONES FINALES Y PUNTUACION
