Hacía tiempo que no analizábamos una placa base de Asus, y para esta vez nos ha cedido una interesante opción para el chipset Z690 de Intel, el modelo Asus TUF Gaming Z690-Plus Wifi D4, con un potente VRM DrMos de 15 fases, soporte PCIe® 5.0, hasta 128 GB DDR4 y Wi-fi 6.
Muchísimas gracias a Asus por enviarnos la placa base Asus TUF GAMING Z690-Plus Wifi D4 para esta review
ASUS TUF GAMING Z690-PLUS WIFI D4: CARACTERISTICAS TECNICAS
CPU Soportada | Intel 12 Generación, Pentium y Gold |
MEMORIA Soportada | Doble Canal: 4DDR4 Memoria máxima soportada: 128GB 5333(OC)/5133(OC)/5000(OC)/4800(OC)/4600(OC)/4400(OC)/4266(OC)/4133(OC)/4000(OC)/3866(OC)/3733(OC) /3600(OC)/3466(OC)/3400(OC)/3333(OC)/3200/3000/2933/2800/2666/2400/2133 Non-ECC, Un-buffered Memory* Soporte Intel® Extreme Memory Profile (XMP) OptiMem II |
RANURAS de expansión | Intel® 12th Gen 1 x PCIe 5.0 x16 slot Intel® Z690 Chipset 1 x PCIe 3.0 x16 slot (supports x4 mode) 1 x PCIe 3.0 x4 slot 2 x PCIe 3.0 x1 slots |
ETHERNET | 1 x Intel® 2.5Gb Ethernet TUF LANGuard |
AUDIO | ALC887/897 Realtek 7.1 Surround Sound High Definition Audio CODEC* – Supports: Jack-detection, Multi-streaming, Front Panel Jack-retasking – Supports up to 24-Bit/192 kHz playback |
BIOS | 192 (128+64) Mb Flash ROM, UEFI AMI BIOS |
FORMATO | 30.5cm x 24.4cm (ATX) |
[nextpage title= “Asus TUF GAMING Z690-Plus Wifi D4: UNBOXING Y ACCESORIOS”]
En una caja de buen tamaño se nos presenta esta placa Asus TUF GAMING Z690-Plus D4 en la que vemos varias imágenes de la placa y sobretodo abundante información de la misma, predominando ésta en la zona trasera como vemos. Una presentación muy atractiva visualmente.
Al abrir la caja vemos un cartón que contiene parte de los accesorios incluidos, estando situado el resto de accesorios bajo la placa. Ésta está también protegida por una bolsa antiestática.
El bundle es bastante generoso y está compuesto por estos elementos:
- Placa base Asus TUF GAMING Z690-Plus Wifi D4.
- Material márketing TUF GAMING
- Manual usuario
- Tarjeta con certificaciones TUF
- DVD con drivers y apps
- 2 cables SATA 6GBps
- Tornillos M.2
- Accesorios para M.2
- Antena Wi-Fi.
[nextpage title= “Asus TUF GAMING Z690-Plus Wifi D4: DISEÑO”]
El diseño sobrio preside esta placa pero no por ello podemos decir que sea anodino, si no todo lo contrario, a nosotros nos parece estéticamente de las más acertadas del mercado aún careciendo de iluminación prácticamente en su superficie.
Los disipadores de los VRM están muy dimensionados y estando realizados en aluminio cepillado de color negro de una altísima calidad.
Estos disipadores de aluminio disipan eficazmente los VM de la placa, pero no están unidos entre sí mediante un heatpipe como si encontramos en placas base de gama más alta. Además el disipador de los VRM principal actúa también como soporte para la cubierta de las conexiones de la placa base.
Sobre este dispador principal vemos serigrafiado el chipset que da nombre a la placa y en un bonito relieve TUF GAMING, así como el logo de TUF.
El VRM de esta placa es uno de los más potentes que hemos visto hasta el momento con 14+1+2 fases y una capacidad nominal de 80 A – un dato sobresaliente – alimentado con un conector de 8 pines, con tecnología ProCool. Además cuenta con chokes TUF de grado militar y condensadores también TUF que permiten un margen de temperatura 20ºC mayor que los condensadores habituales.
En cuanto a procesadores, el chipset Z690 es compatible con los últimos procesadores Intel Core de 12ª Generación, así como los más modestos Pentium y Celeron.
Bien servida también en el apartado de memorias, con capacidad para gestionar hasta 128 GB DDR4 con una velocidad máxima de hasta 5333 Mhz – Non ECC – gracias a su perfiles XMP en Bios.
Que no posea prácticamente iluminación la placa no quiere decir ni mucho menos que no tengamos soporte para conexión de dispositivos ARGB o RGB, pues cuenta con un triple conector 5VDG en el primer caso y un conector 12VRGB en el segundo.
Se nota aqui que estamos frente a una placa base todavía de gama media, pues carece de DEBUG LED, pero sí que encontramos los 4 habituales leds que nos indicarán mediante su iluminación de posibles problemas en el arranque. A continuación vemos unos pequeños Leds que se iluminan durante el funcionamiento de la placa.
En cuanto a conexiones físicas encontramos distribuidas 2/2 conectores SATA 6Gb/s, con capacidades RAID 0, 1, 5 y 10
No es muy habitual, pero en esta placa encontramos nada menos que 5 ranuras PCIe con esta configuración.
- PCIEX16(G5): funcionando en modo PCIe 5.0, con un bus exclusivo y 16 carriles conectados directamente a la CPU. t
- PCIEX1_1: La ranura contigüa, conectada al chipset con un carril PCIe 3.0 en exclusiva.
- PCIEX4: la tercera ranura , que cuenta con 4 carriles PCIe 3.0 conectado al chipset.
- PCIEX1_2: análoga en funcionamiento y configuración a PCIEX1_1
- PCIEX16(G3): La última de la configuración, con soporte PCIe 3.0, con 4 carriles conectados al chipset.
El sonido está confiado a un códec Realtek ALC 1220 con soporte para canales de audio 7.1, con compatibilidad DTS y realizado con condensadores japoneses premium de Nichicon. Fijaros que el códec de audio cuenta con una cubierta de acero aislante.
Otro bonito detalle de diseño es sin duda la tapa de aluminio del chipset Z690 de la placa.
Si el apartado de configuración PCIe brillaba a gran altura, no lo es menos también el apartado de almacenamiento y ranuras de expansión, contando con 4 ranuras M.2 PCIe 4.0.
Trabajan en las siguientes condiciones:
- 2_1: es la principal y cuenta con una tapa, con 4 carriles PCIe 4.0 con soporte para unidades 22110.
- 2_2: la ranura anexa, con una configuración de 4 carriles PCIe 4.0 y soporte para formato 2280.
- 2_3: situada a la izquierda, sopota el formato 22110 y conectada mediante la interfaz PCIe 4.0 del chipset.
- 3_4: la última de la serie, con una configuración 4 carriles PCIe 4.0 y soporte para el formato 2280.
Por último señalar que todas las ranuras M.2 cuentan con el sistema de anclaje Q-Latch, que prescinde de los tornillos para la sujeción de las unidades y los sustituye por una pieza de plástico que gira para asegurar la unidad en su anclaje.
Por último veamos las conexiones que cuenta la placa base:
- Conexión DisplayPort 1.2 y HDMI 2.0
- 2X USB 3.2 Gen1 Type-A ( Azul )
- 1X USB 3.2 Gen 2X2 Type-C
- 2X USB 3.2 Gen1 Type-A ( Azul )
- Conector RJ-45 LAN 2.5 Gbps.
- 2X USB 3.2 Gen2 Type-A ( Verde )
- 1X USB 3.2 Gen1 Type-C
- 2X Salidas 2T2R para antena WiFi
- 5 jack 3.5″ con puerto S/PDIF óptico para audio digital.
[nextpage title= “Asus TUF GAMING Z690-Plus Wifi D4:BIOS”]
La bios es una UEFI AMI BIOS, personalizada con el estilo TUF de Asus, con un chip CMOS con una capacidad de 192 (128+64) Mb Flash ROM. Como es habitual encontrar en todas las Bios actuales cuenta con 2 modos de funcionamiento:

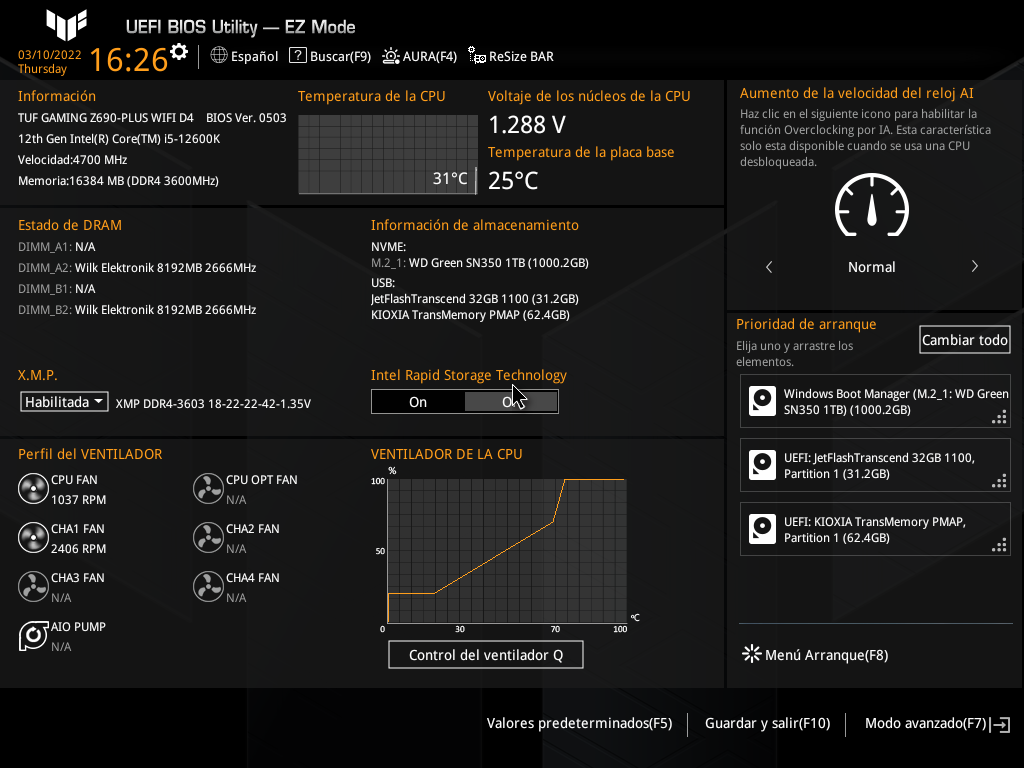

EZ MODE: indicado para los menos “atrevidos”, con una pantalla principal que nos permite monitorizar y controlar todos los parámetros de funcionamiento del sistema y con una interesante opción para realizar OC a nuestro procesador con un solo click: Aumento de velocidad de AI, con varios perfiles precargados que nos permite aumentar la frecuencia de funcionamiento de la CPU.
MODO AVANZADO: Que posee cientos y cientos de opciones para afinar al máximo nuestro sistema, con opciones específicas para OC, frecuencia de la memoria, monitorización de ventiladores, modificar el orden de arranque y gestión del modo TPM necesario para la instalación de Windows 11.
[nextpage title= “Asus TUF GAMING Z690-Plus Wifi D4: SOFTWARE”]
Realmente sorprendente las apps incluidas con la placa base por su sofisticación y sobretodo lo tremendamente útiles que resultan.
Comenzando por AI Suite 3 nos permite monitorizar todo el funcionamiento del equipo y por supuesto realizar ajustes según el modo de trabajo actual. Además permite realizar OC desde la propia app.
Si AI Suite 3 resulta práctica, Armoury Crate nos ha parecido la mejor app para controlar la gestión de una placa base actualmente.
Bajo una interfaz muy atractiva a la par que sencilla, nos permite monitorizar, controlar y gestionar múltiples parámetros de la placa base: temperatura, velocidad de ventiladores, voltaje y por supuesto la gestión de la iluminación de los componentes conectados a los conectores ARGB/RGB de la placa base mediante Aura Sync.
Esta app tiene verios presets de fábricas con los que definir la iluminación de nuestro setup, ofreciendo unos resultados realmente espectaculares.
[nextpage title= “Asus TUF GAMING Z690-Plus Wifi D4: PRUEBAS DE RENDIMIENTO”]
Este ha sido el setup de pruebas:
Capturas de CPU-Z:
[box type=”success” align=”aligncenter” class=”” width=””]TESTS SINTETICOS[/box]
CORONA 1.3
W-PRIME 32: MULTIHILO
AIDA64: MEMORIA
CINEBENCH R20 Y CINEBENCH R23
BLENDER 3.1.0
Blender se ha actualizado recientemente y ahora el test abarca tres benchs en los que se miden la capacidad de renderizado en samples/minute, tanto para CPU como GPU:
GEEKBENCH 5
CPU-PROFILE
CPU Profile es el nuevo benchmark ofrecido por 3DMark, que ofrece una valoración subjetiva del rendimiento de la CPU, mostrando el rendimiento obtenido según vayamos empleando los núcleos de la CPU, con 6 pruebas en total y un número diferente de subprocesos. Es un benchmark muy útil para comprender y comparar el rendimiento de una misma CPU al usar desde un sólo núcleo hasta los 8-16 de las CPU más potentes.
PCMARK 10
3DMARK
Nota: Tests realizados con la RTX 3060 con prestaciones ligeramente inferiores a la RX 6600 XT
[nextpage title= “Asus TUF GAMING Z690-Plus Wifi D4: TEMPERATURAS Y OVERCLOCKING”]
Uno de los apartados a los que prestamos atención es a las temperaturas de los VRM, pues ahí radica una de las características más importantes para nosotros de cualquier placa base, pues un buen VRM asegura estabilidad y posibilidades de overclocking.
Para medir las temperaturas que es capaz de alcanzar el VRM lo hemos sometido a la tortura de 30 minutos consecutivos de PRIME95 con ejecución de las instrucciones AVX2. Esta es la temperatura alcanzada:
VRM TEMPERATURA MINIMA | VRM TEMPERATURA MAXIMA | |
AORUS Z690 XTREME | 34ºC | 67ºC |
El VRM de 14+1+2 fases de alimentación soporta perfectamente exigir al máximo al procesador sin problemas de temperaturas en los VRM como vemos.
Desde la propia Bios subimos sin problema el i5 12600K hasta casi los 5.0 Ghz reales:
Y realizamos entonces una nueva ejecución de GeekBench 5 con estos resultados:
No es la mejor placa que hemos probado para overclocking pero nos permite exprimir un poco más el rendimiento de nuestro i5 12600K. Así las cosas pasamos de los 1854 puntos hasta los 1900 puntos en Single-Core y desde los 17752 puntos hasta los 12247 puntos, lo que supone un 2.4% y 3.4% de mejora respectivamente.
[nextpage title= “Asus TUF GAMING Z690-Plus Wifi D4: CONCLUSIONES FINALES Y PUNTUACION”]
La gama TUF de Asus es sin duda una de las mejores gamas de este fabricante, ofreciendo un producto sobrio en su aspecto general pero dotado de unos componentes de la máxima calidad.
Ofrece todas las características que podemos desear en una placa de este tipo: una ranura PCIe 5.0, abundantes ranuras M.2, Wi-Fi 6, un VRM potente y que proporciona una gran estabilidad a la hora de realizar overclocking, amén de garantizar unas buenas temperaturas de funcionamiento, por supuesto compatibilidad con Windows 11 y acompañado de unas apps muy sencillas y realmente muy potentes para configurar y monitorizar cualquier apartado de nuestro sistema.
Por último el precio de esta interesante placa Asus TUF GAMING Z690-PLUS D4 es de unos 285 euros en Amazon un precio en consonancia con otros modelos con este nuevo chipset – el cual es una plataforma cara – pero que nos permite utilizar nuestra actual memoria DDR4, pues el precio de la memoria DDR5 sigue siendo prohibitiva a dia de hoy.
[joomdev-wpc-pros-cons disable_title=”no” wpc_style=”wppc-view1″ title_tag=”H3″ title=”ASUS TUF GAMING Z690-PLUS WIFI D4″ pros_title=”A FAVOR” cons_title=”EN CONTRA” button_text=”Get it now” disable_button=”no” button_link=”” button_link_target=”_SELF” button_rel_attr=”dofollow” verdict_text=”La gama TUF GAMING de Asus para nosotros es sin duda una de las más interesantes, pues reune una serie de productos con una calidad de materiales, sobrio diseño y prestaciones sobresalientes como hemos podido comprobar, aderezado con un ligero margen de overclocking. Su precio es de unos 285 euros en Amazon.”][joomdev-wpc-pros]
- CONEXION PCIe 5.0
- DISEÑO SOBRIO
- WI-FI 6 y ABUNDANTES CONEXIONES M.2
- BIOS Y APPS MUY INTERESANTES
- EXCELENTE VRM
- COMPATIBLE MEMORIA DDR4
[/joomdev-wpc-pros][joomdev-wpc-cons][/joomdev-wpc-cons][/joomdev-wpc-pros-cons]
