Os presentamos la review de la placa base ASUS TUF GAMING X870-PLUS WIFI, una placa de altoa rendimiento para procesadores AMD con el socket AM5, con características avanzadas como PCIe 5.0, Wifi 7 y USB 4.0, con un potente VRM de 16+2+1 fases y componentes de grado militar y soporte para memoria DDR5 con frecuencias hasta 8000 Mhz.
ASUS TUF GAMING X870-PLUS WIFI: REVIEW
Muchas gracias a ASUS por enviarnos la placa base ASUS TUF GAMING X870-PLUS WIFI para esta review
ASUS TUF GAMING X870-PLUS WIFI: CARACTERISTICAS TECNICAS
| Característica | Especificación |
|---|---|
| Modelo | TUF GAMING X870-PLUS WIFI |
| CPU | Socket AMD AM5 para procesadores de escritorio AMD Ryzen™ 9000, 8000 y 7000 Series |
| Chipset | AMD X870 |
| Memoria | – 4 ranuras DIMM, máx. 192GB, DDR5 – Soporta hasta 8000+MT/s(OC) con Ryzen™ 9000, 8000 y 7000 Series – Arquitectura de memoria de doble canal – Soporta AMD EXPO™ y ASUS AEMP |
| Gráficos | – 1 puerto HDMI™ (4K@60Hz) – 2 puertos USB4® (40Gbps) que soportan salidas de pantalla USB Type-C® (máx. 4K@60Hz) |
| Ranuras de expansión | – 1 ranura PCIe 5.0 x16 (modo x16) para Ryzen™ 9000 y 7000 Series – 1 ranura PCIe 4.0 x16 (modo x8/x4) para Ryzen™ 8000 Series – 1 ranura PCIe 4.0 x16 (modo x4) del chipset AMD X870 |
| Almacenamiento | – 4 ranuras M.2 (2 PCIe 5.0 x4, 2 PCIe 4.0 x4) – 2 puertos SATA 6Gb/s – Soporta RAID 0, 1, 5, 10 |
| Ethernet | 1 x Realtek 2.5Gb Ethernet con TUF LANGuard |
| Inalámbrico y Bluetooth | – Wi-Fi 7 2×2 (802.11be) – Soporta bandas de 2.4/5/6GHz – Bluetooth® v5.4 |
| USB | – Traseros: 2 x USB4® (40Gbps), 3 x USB 10Gbps, 4 x USB 5Gbps, 1 x USB 2.0 – Frontales: 1 x USB 20Gbps (Type-C®), 2 x USB 5Gbps, 4 x USB 2.0 |
| Audio | – Realtek ALC1220P Codec de audio de alta definición 7.1 – Soporta hasta 32-Bit/192 kHz de reproducción |
| Características especiales | – ASUS TUF PROTECTION – ASUS Q-Design – ASUS Thermal Solution – ASUS EZ DIY – Aura Sync |
| Software | – Armoury Crate – ASUS DriverHub – Fan Xpert 4 – AI Overclocking Guide |
| BIOS | 256 Mb Flash ROM, UEFI AMI BIOS |
| Factor de forma | ATX, 30.5 cm x 24.4 cm |
| Sistema operativo | Windows 11 |
| Accesorios incluidos | – 2 cables SATA 6Gb/s – Antena Wi-Fi Q-Antenna – Paquetes de goma M.2 – Tornillos para SSD M.2 – Pegatina TUF GAMING |
UNBOXING Y ACCESORIOS
El embalaje exterior es el habitual que encontramos en la gama TUF de ASUS: Una caja de cartón de atractivo diseño, combinando el color gris y negro, donde en la zona frontal vemos el logo del fabricante y el modelo, dejando la zona trasera para incluir abundante información técnica sobre la placa y una imagen.
Al abrir la tapa de este embalaje vemos que la placa viene muy bien protegida por una bolsa antiestática. Los accesorios incluidos son abundantes:
- 2 cables SATA 6Gb/s
- 1 Q-Antena Wifi
- Accesorios y tornilos para SSD M.2
- Pegatina TUF GAMING
- Diversa documentación
- Guía de inicio rápido.

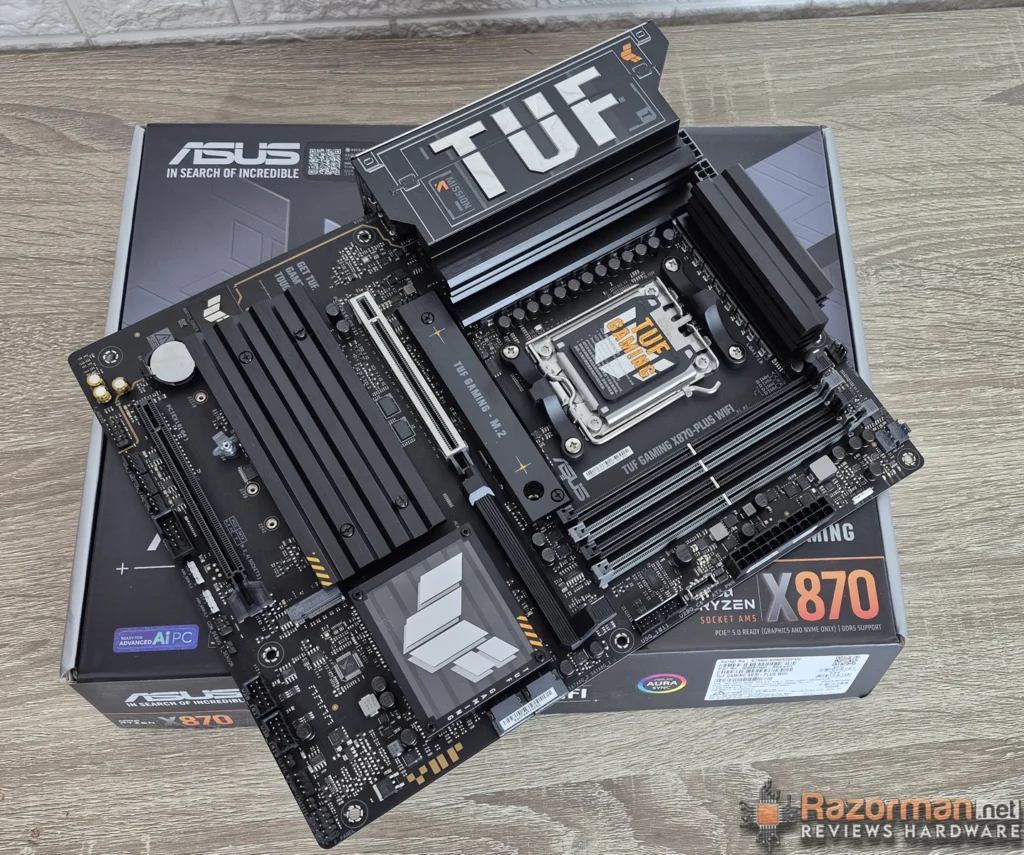

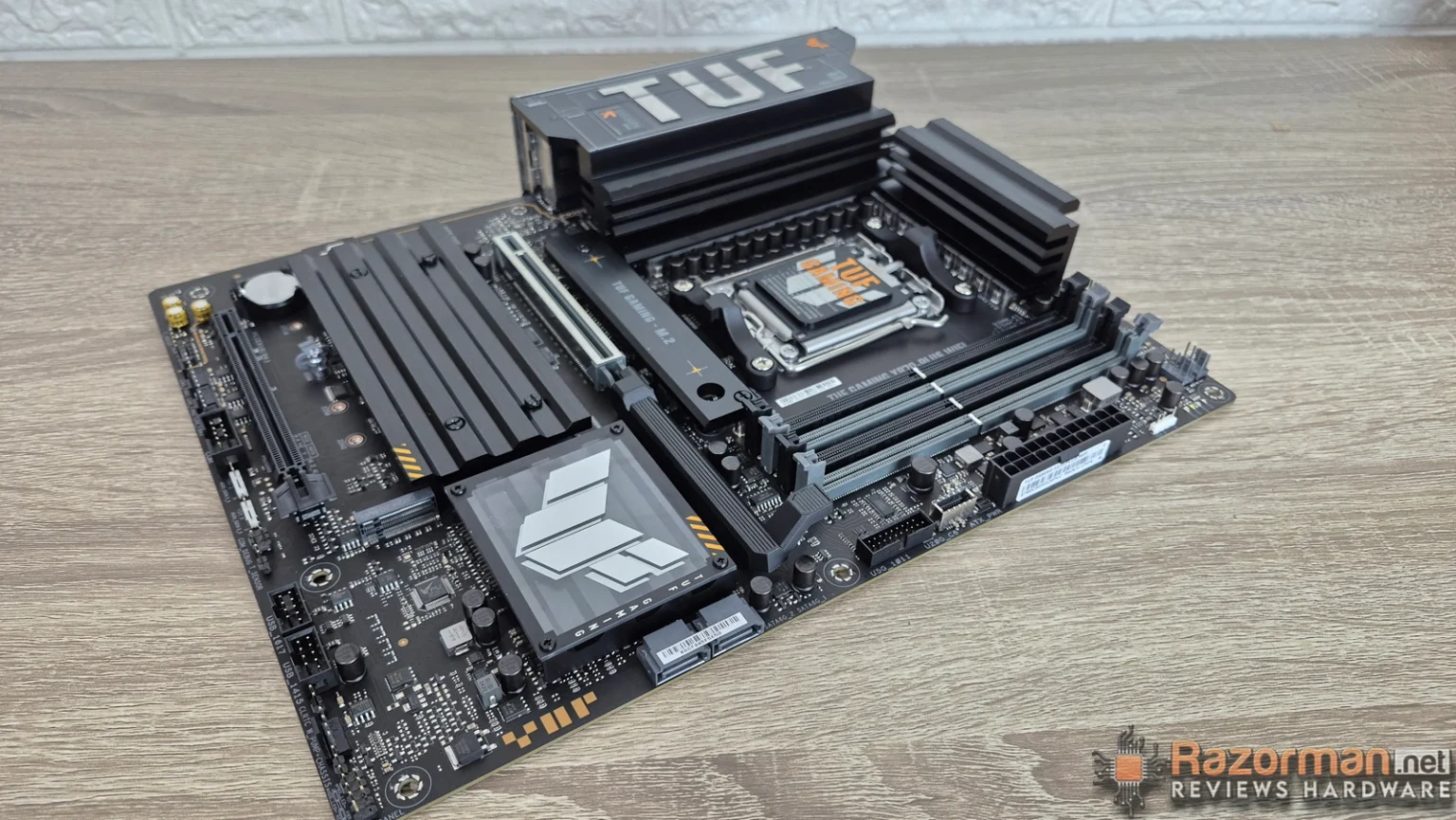

DISEÑO
La gama TUF del fabricante a pesar de carecer de cualquier tipo de iluminación es sumamente atractiva, combinando perfectamente el PCB negro con los grandes disipades del chipset , VRM y unidades de almacenamiento M.2. Se trata de una placa base de formato ATX con unas dimensiones de 30.5 cm x 24.4 cm, con un PCB de 8 capas y componentes TUF – choques y condensadores –

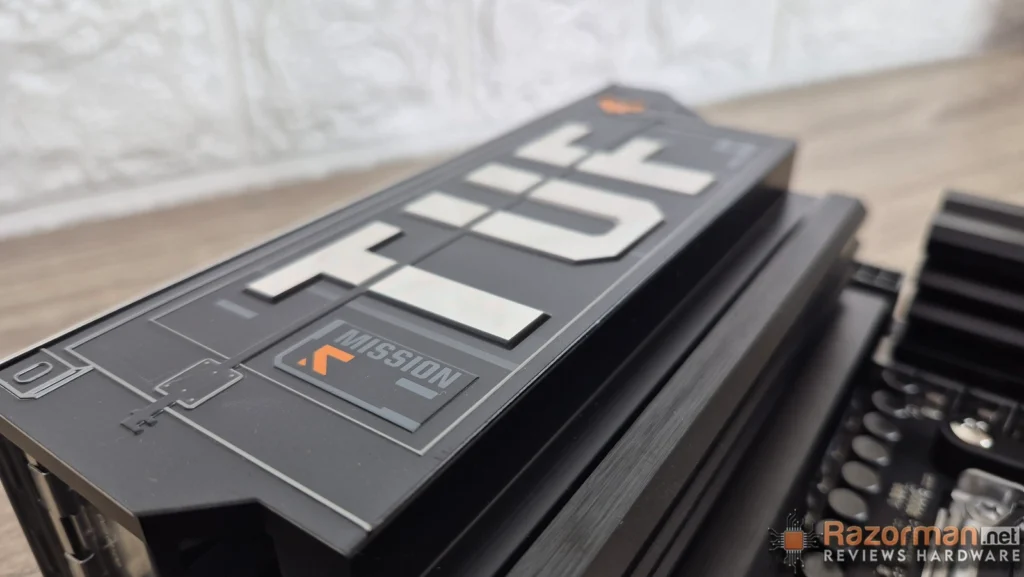

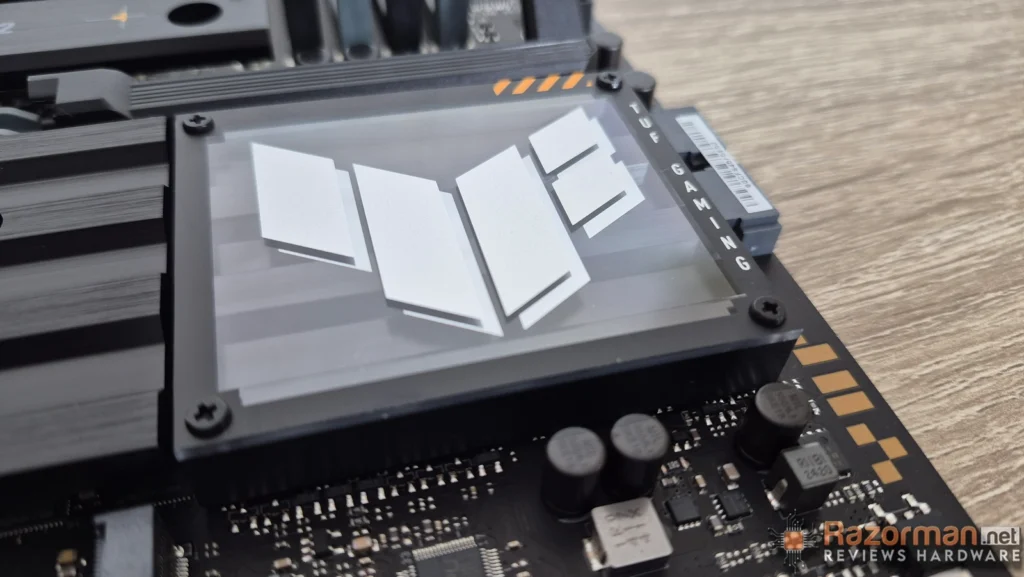

En los disipadores principal del VRM y chipset vemos en el primero de ellos una gran inscripción en relieve TUF y el logo de TUF GAMING en el del chipset.
MEMORIA DDR5
La placa dispone de 4 ranuras para la instalación de memoria de tipo DDR5, con una capacidad de hasta 192 GB de tipo ECC y no ECC, con una configuración Dual-Channel y soporte para AMD Extended Profiles for Overclocking (EXPO™) y ASUS Enhanced Memory Profile (AEMP).
La frecuencia máxima de esta memoria es de 8000 Mhz con procesadores Ryzen de las series 7000, 8000 y 9000.
VRM
Para la alimentación de las potentes CPU de la serie 9000 de AMD la placa dispone de un doble conector de alimentaicón EPS y un VRM de 16+2+2 fases y 80 A, refrigerados por un doble disipador de aluminio con almohadillas térmicas de 7WmK.

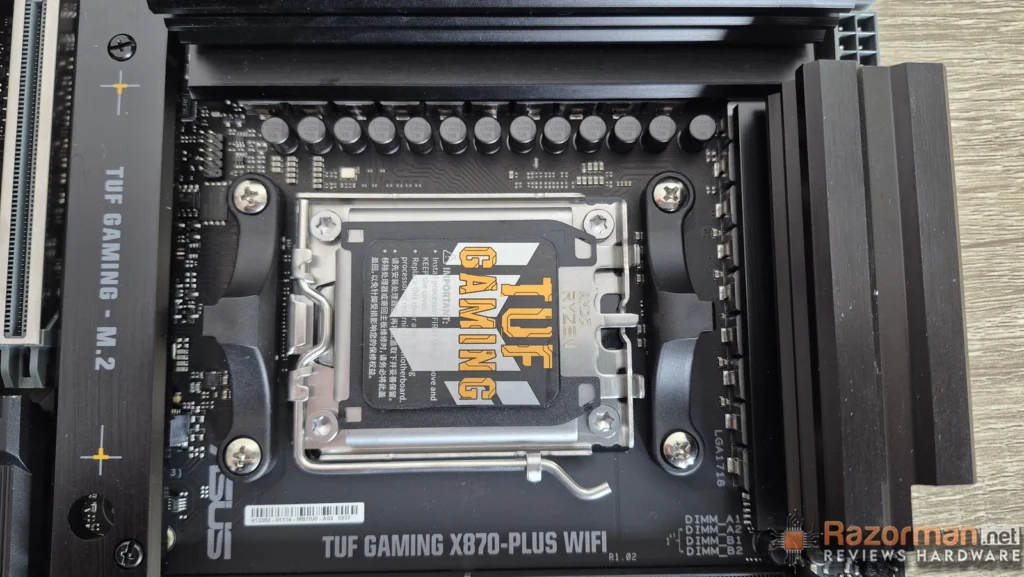

SOCKET AM5
Podremos intalar cualquier procesador de la serie 7000/8000/9000 de AMD y venideros, pues el socket AM5 tendrá una vida útil al menos hasta 2026.
SLOTS PCI Y M.2
La placa dispone de 3 slots de expansión PCI con esta configuración:
| Procesador | Slot PCIe | Modo soportado |
|---|---|---|
| AMD Ryzen™ 9000 & 7000 Series | 1 x PCIe 5.0 x16 | x16 |
| AMD Ryzen™ 8000 Series | 1 x PCIe 4.0 x16 | x8/x4 |
| AMD X870 Chipset | 1 x PCIe 4.0 x16 | x4 |
Mientras que el apartado de almacenamiento incluye estas opciones:
| Componente | Ranuras M.2 | Puertos SATA y Detalles |
|---|---|---|
| Total | 4 x M.2 | 2 x SATA 6Gb/s, Soporte para RAID 0/1/5/10 (PCIe y SATA) |
| AMD Ryzen™ 9000 & 7000 | M.2_1 y M.2_2 | – PCIe 5.0 x4, tipo 2280 |
| AMD Ryzen™ 8000 | Solo M.2_1 | – PCIe 4.0 x4, tipo 2280 |
| AMD X870 Chipset | M.2_3 y M.2_4 | 2 x SATA 6Gb/s, PCIe 4.0 x4, tipos variados |
- RAID 5 solo es compatible con CPU AMD Ryzen™ 9000 series.
- M.2_2 no es compatible con procesadores AMD Ryzen™ 8000 Series.
- M.2_4 admite tipos 2242/2260/2280/22110.
AUDIO

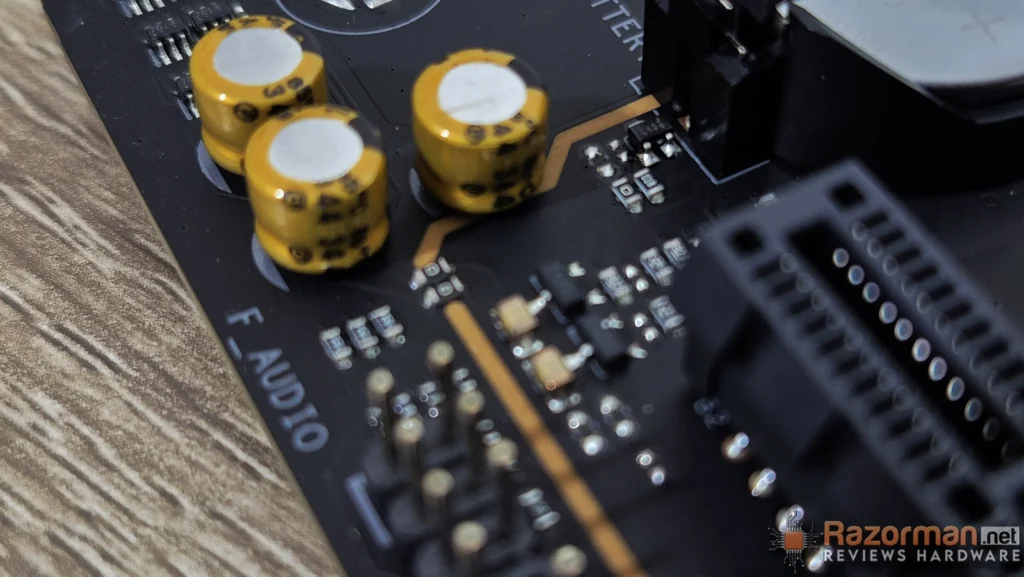

El Realtek ALC1220P es un códec de audio de alta definición que ofrece sonido envolvente 7.1, amplificación interna y soporte para reproducción de hasta 32 bits y 192 kHz. Sus características incluyen blindaje de audio, condensadores premium y un circuito anti-pop

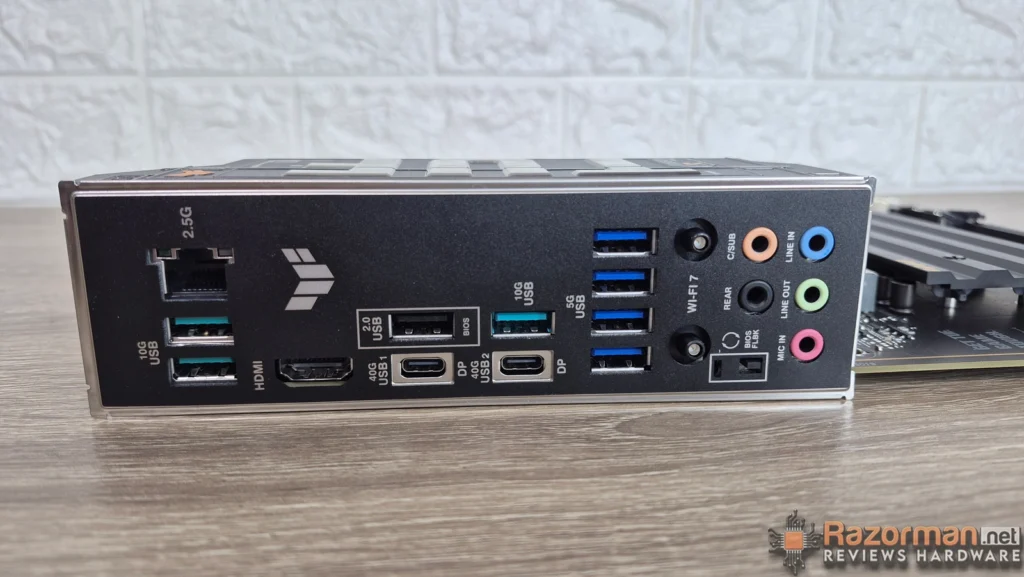

CONEXIONES TRASERAS
| Tipo de Puerto | Cantidad y Detalles |
|---|---|
| USB4® | 2 (40Gbps, Type-C®) |
| USB 10Gbps | 3 (Type-A) |
| USB 5Gbps | 4 (Type-A) |
| USB 2.0 | 1 (Type-A) |
| HDMI™ | 1 |
| Wi-Fi | 1 (Módulo) |
| Ethernet | 1 (Realtek 2.5Gb) |
| Audio | 5 (Jacks) |
| BIOS | 1 (FlashBack™ button) |

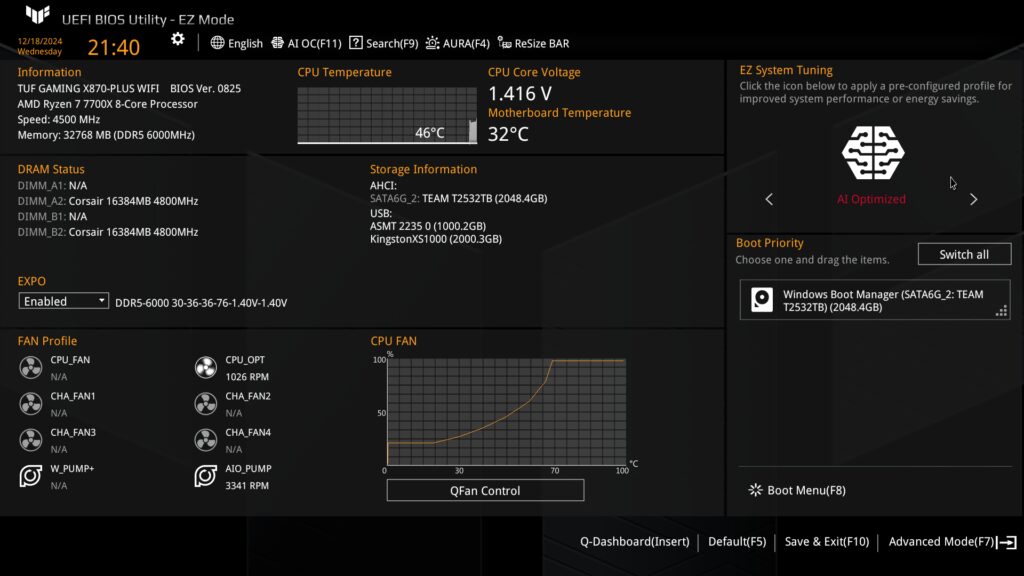

BIOS
La BIOS es una UEFI AMI BIOS con 256 Mb Flash ROM, con una interfaz muy sencilla y clara que ya hemos visto en otros modelos con el mismo chipset y sobretodo por la incorporación de funciones de overclocking mediante IA, la cual da un muy buen resultado como veremos más adelante.
SOFTWARE
Desde la BIOS podemos activar la función ASUS DriverHUB que permite actualizar todos los drivers de nuestro setup, y por supuesto ARMOURY CRATE, una potente app para monitorizar y configurar múltiples parámetros de funcionamiento.

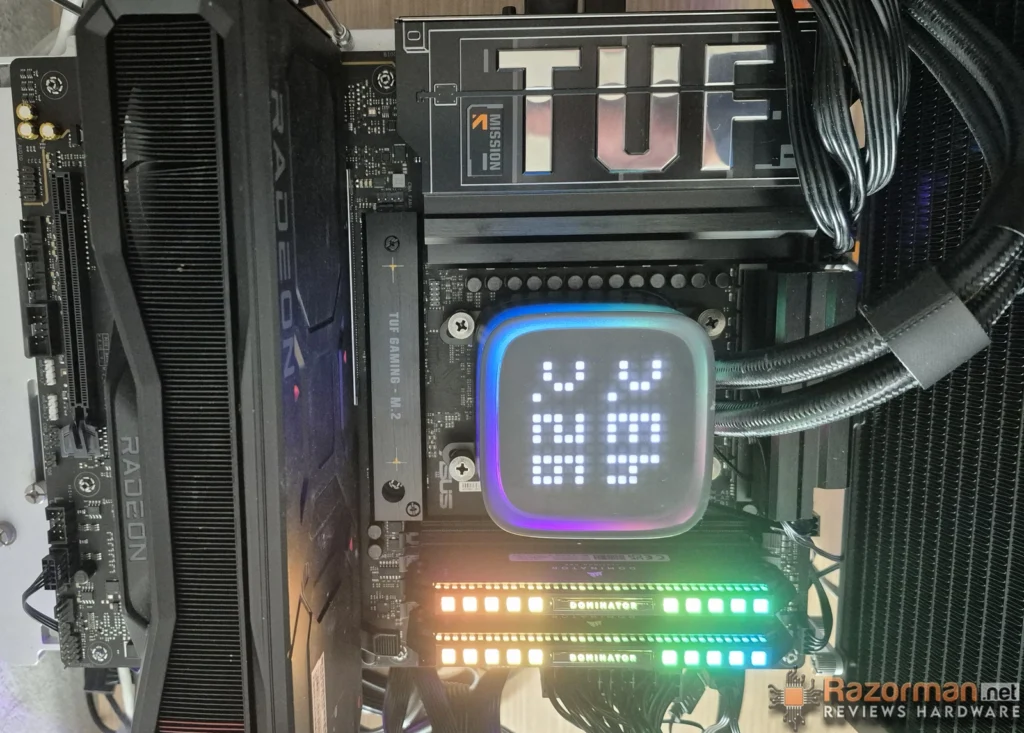

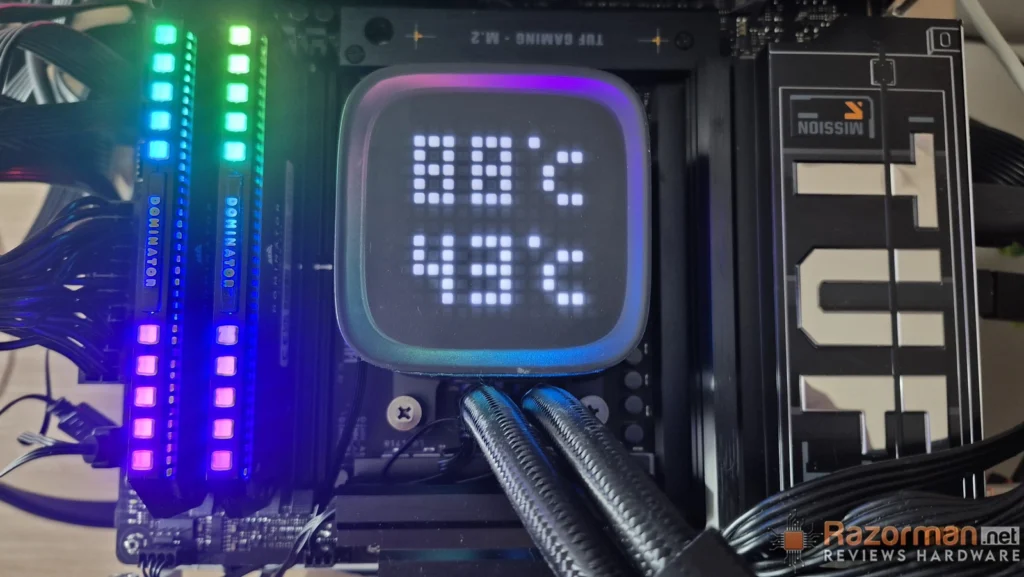

PRUEBAS DE RENDIMIENTO
Este ha sido el setgup de pruebas:
| PLACA BASE | ASUS TUF GAMING X870-PLUS WIFI |
| MEMORIA | 2X16GB CORSAIR DELTA 6000 MHZ |
| PROCESADOR | AMD RYZEN 7 7700X |
| SISTEMA OPERATIVO | WINDOWS 11 HOME |
| TARJETA GRAFICA | GIGABYTE RADEON RX 7900XT |
| DRIVERS | ACTUALIZADO TODO EL SISTEMA CON LOS ULTIMOS DRIVERS. |
| FUENTE ALIMENTACION | LC-POWER LC1200P |

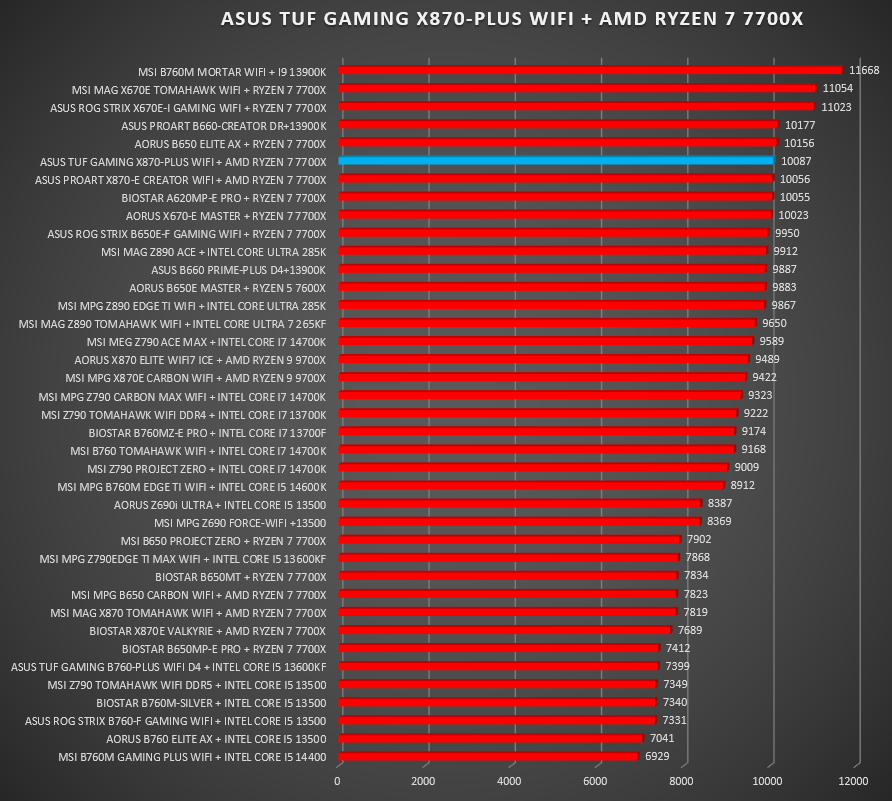

TESTS SINTETICOS

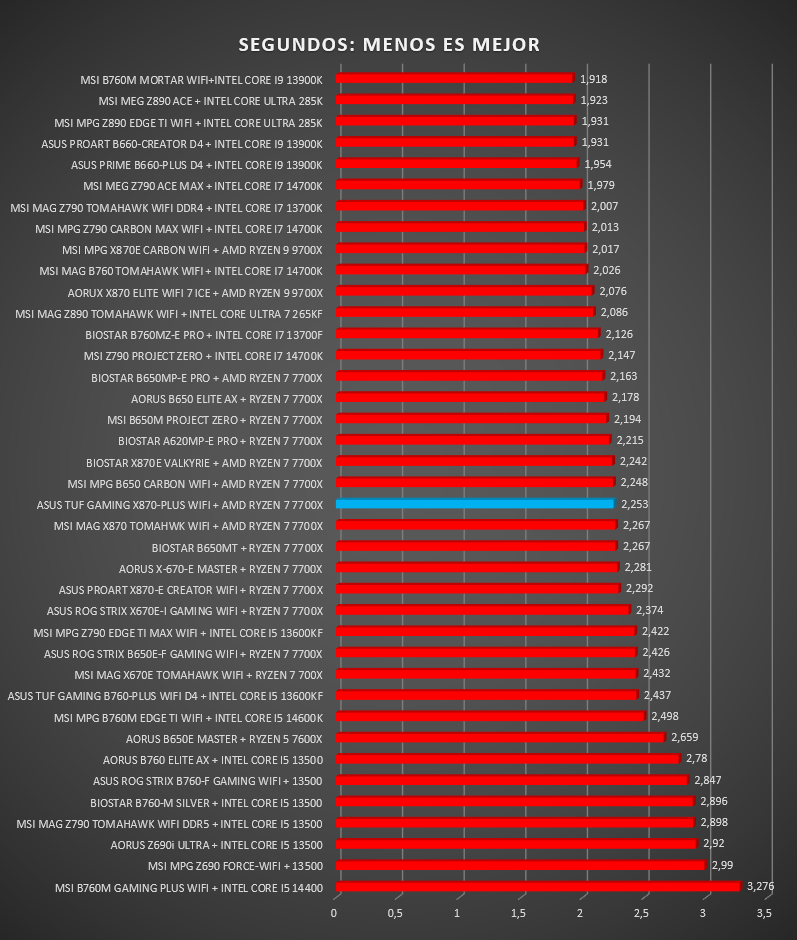

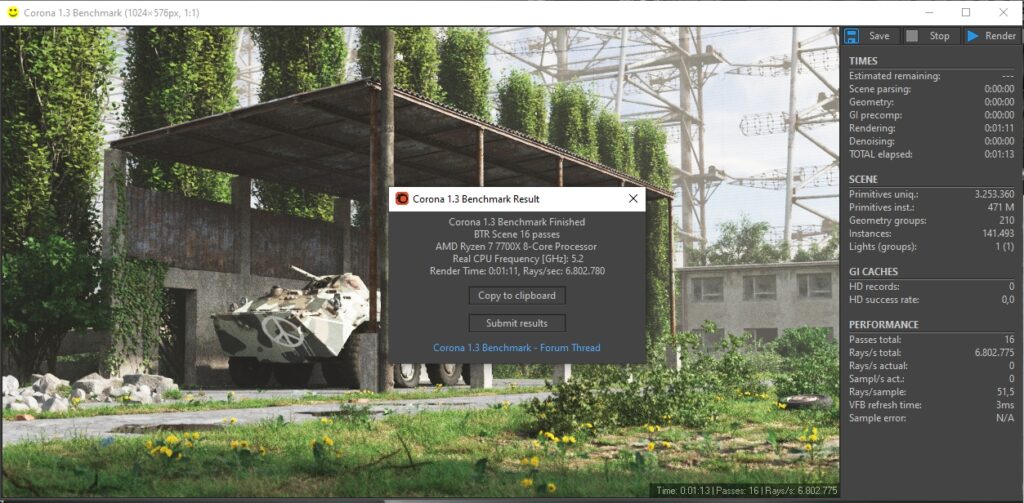

CORONA 1.3

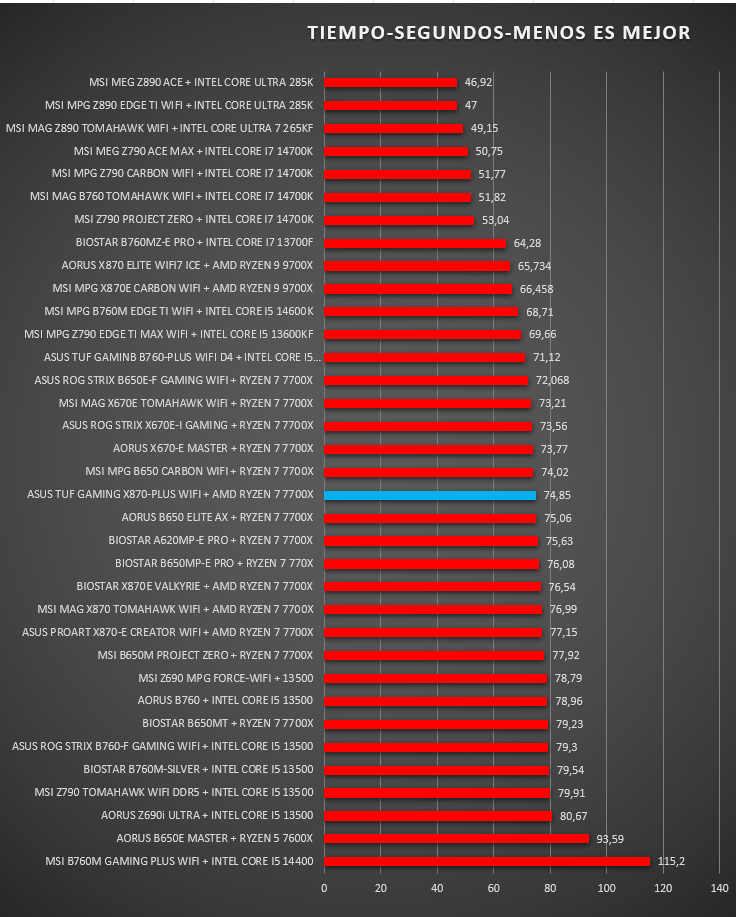

W-PRIME 32 MULTIHILO

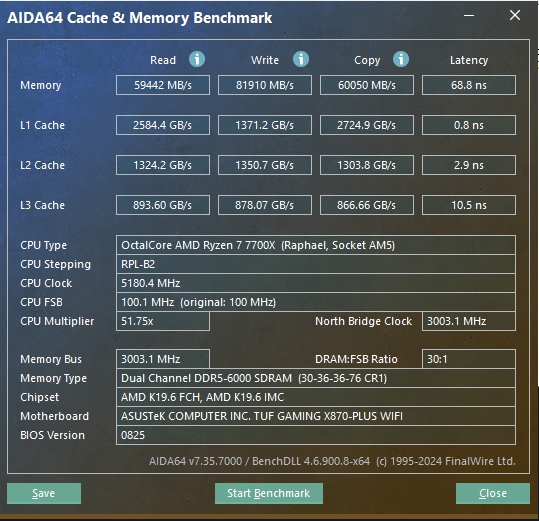

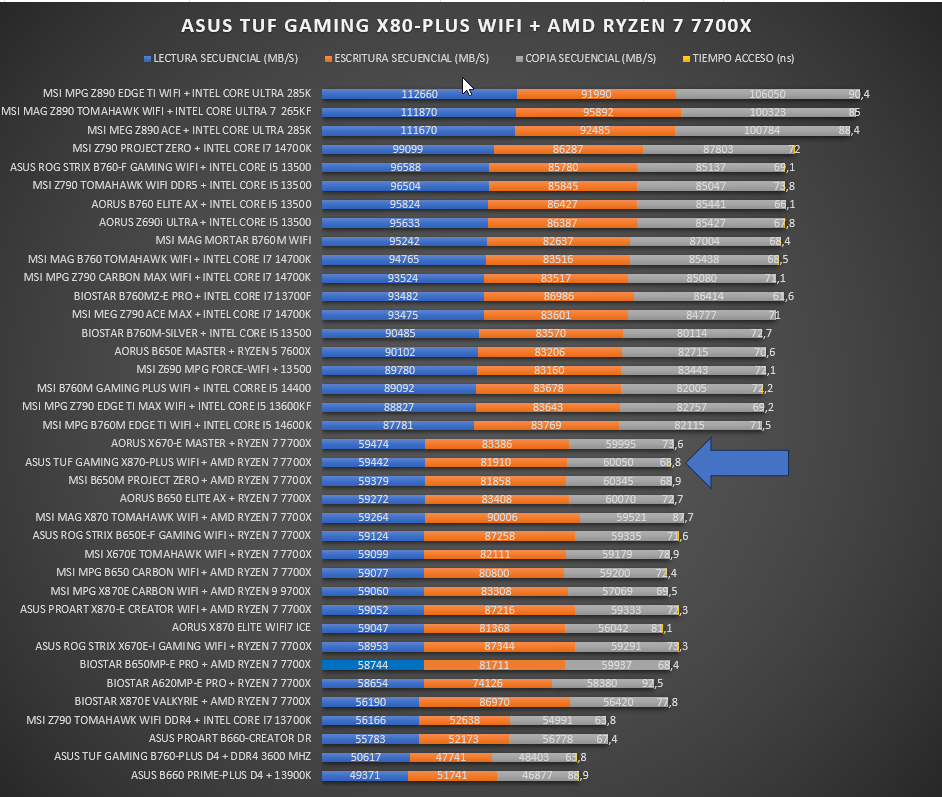

AIDA64: MEMORIA

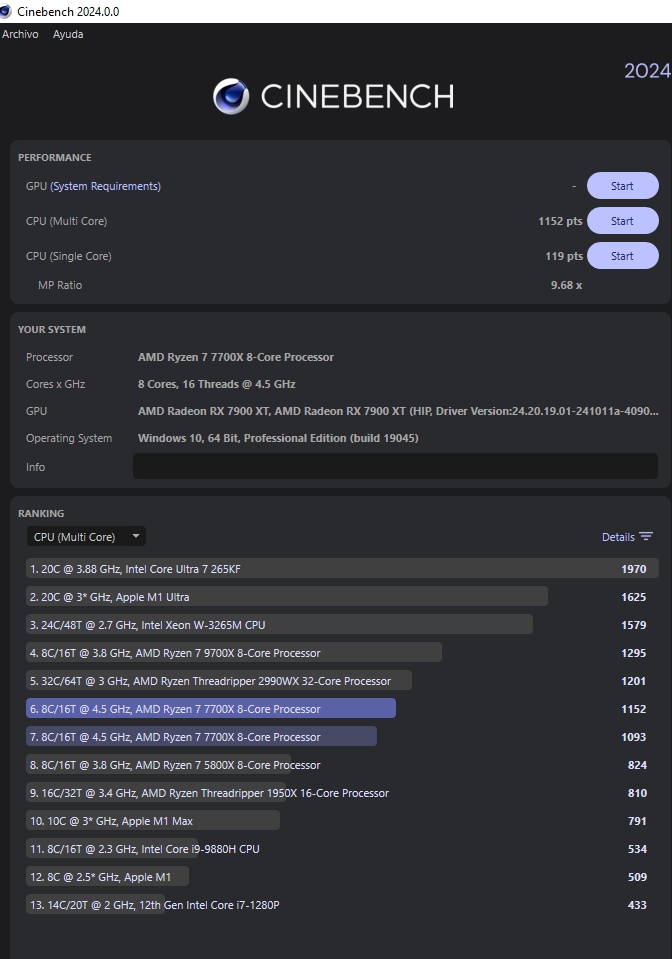

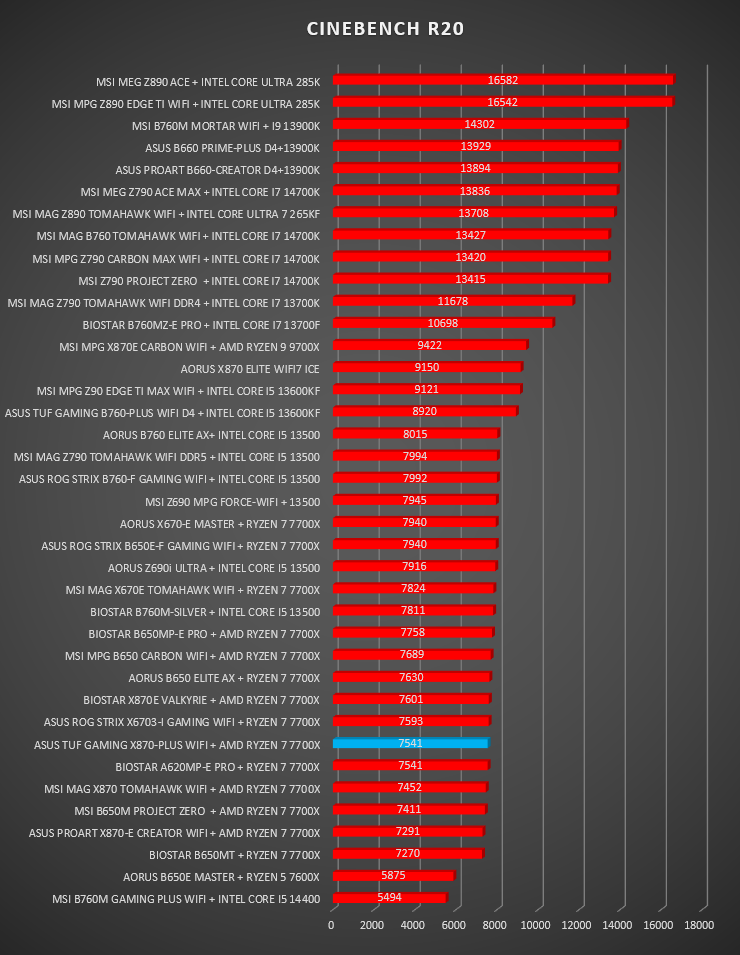

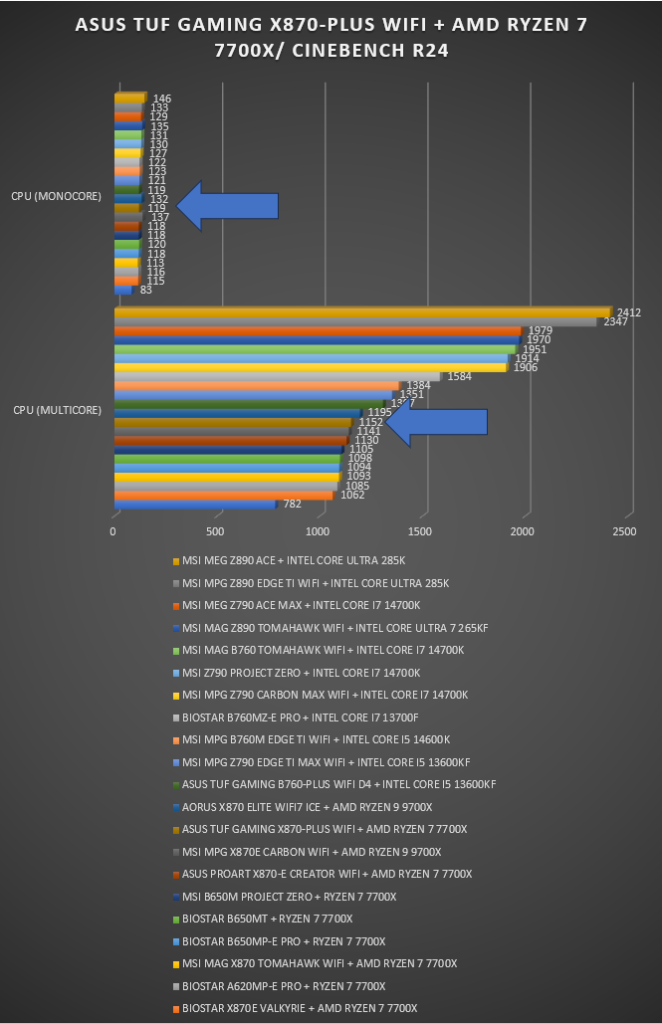

CINEBENCH R20 Y CINEBENCH R24

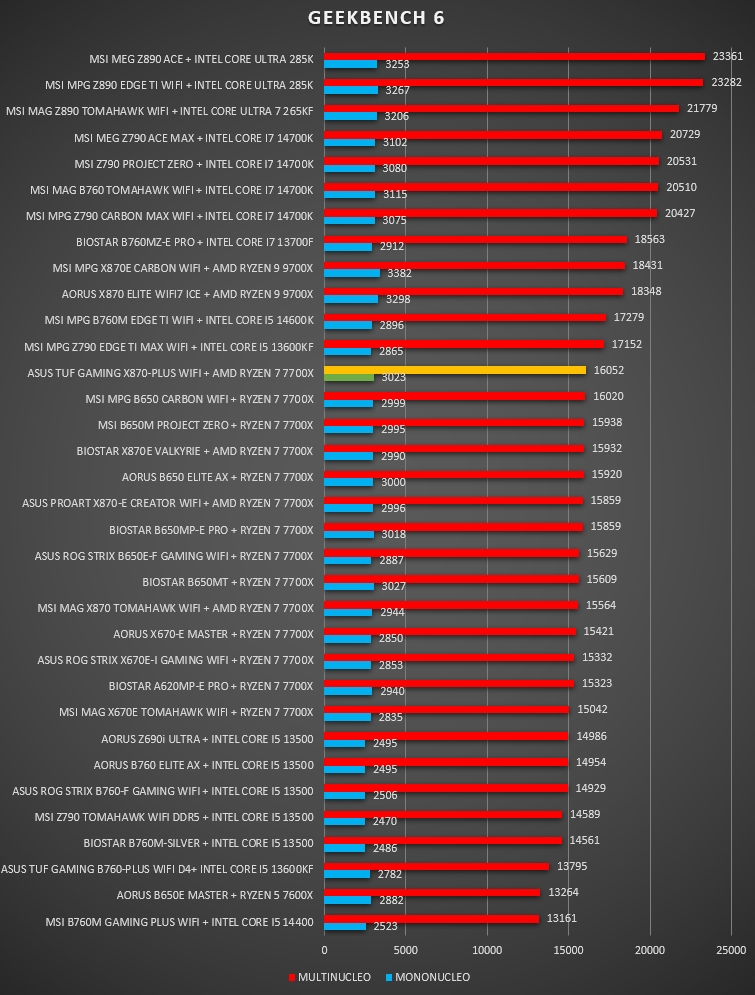

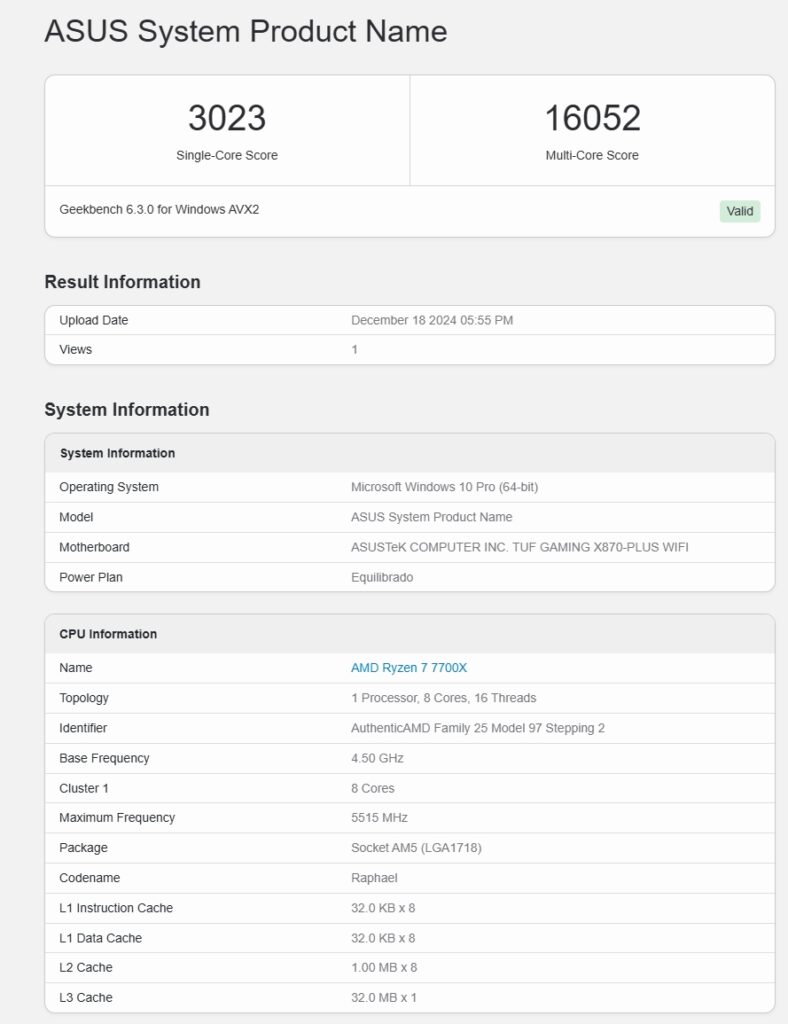

GEEKBENCH 6.3.0

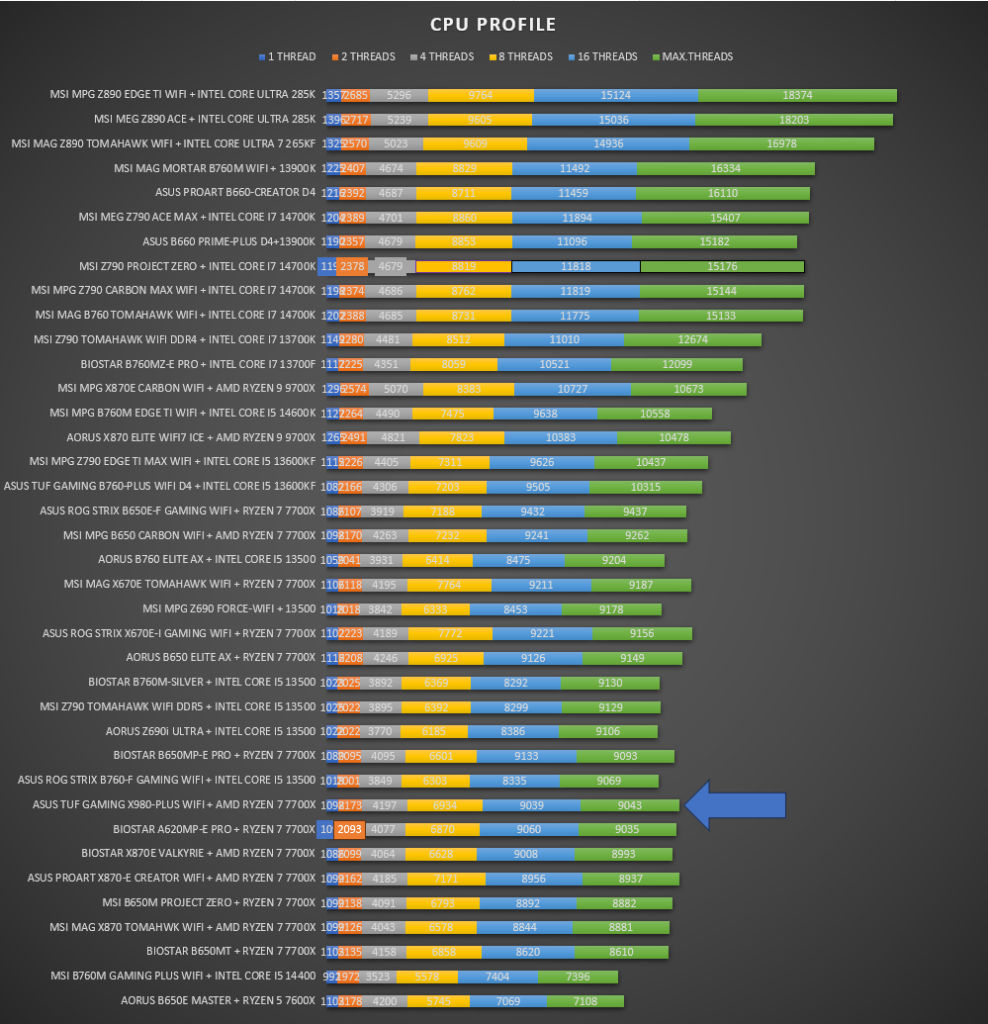

CPU PROFILE
PCMARK 10
3DMARK
X-264 HD
OVERCLOCKING
ASUS incorpora en la BIOS una opción de OC realmente sencilla: una gestión de OC a través de un sólo click que aumenta las frecuencias automáticamente.

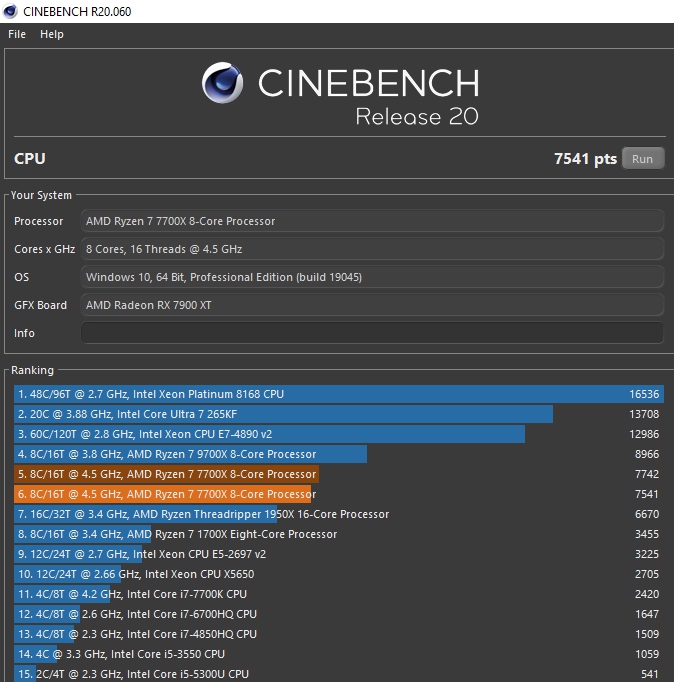

Mediante AI OPTIMIZED pasamos de los 7541 puntos a los 7742, no es una ganancia muy elevada, de alrededor de un 3%.
CONCLUSIONES FINALES Y PUNTUACION
