Volvemos con una tarjeta gráfica de la gama de entrada RTX 4060 de nVidia y esta vez analizamos en profundidad el modelo ASUS ROG STRIX RTX 4060 OC 8G , con un triple ventilador Axial-Tech, y un diseño de 3.1 ranuras.
Muchas gracias a ASUS por cedernos la tarjeta gráfica ASUS ROG STRIX RTX 4060 GAMING OC 8G para esta review
ASUS ROG STRIX RTX 4060 GAMING OC 8G: CARACTERISTICAS TECNICAS
| MOTOR GRAFICO | NVIDIA® GeForce RTX™ 4060 |
| BUS | PCI Express 4.0 |
| OPEN GL | OpenGL®4.6 |
| MEMORIA | 8GB GDDR6 17 Gbps Interfaz 128 bits |
| FRECUENCIA RELOJ | OC mode : 2700 MHz Default mode : 2670 MHz (Boost) |
| CUDA CORE | 3072 |
| RESOLUCION | Máxima resolución Digital 7680 x 4320 |
| CONECTORES | 1 (HDMI 2.1a) 3 (DisplayPort 1.4a) HDCP (2.3) |
| DIMENSIONES | 311.4 x 133.5 x 61.9mm |
| FUENTE ALIMENTACION RECOMENDADA | 500W |
| CONECTORES ALIMENTACION | 1/8 pines |
| OTRAS CARACTERISTICAS | 3.1 Slots Iluminación Aura Sync |
UNBOXING Y ACCESORIOS
Muy vistoso y llamativo el embalaje exterior de la tarjeta gráfica ASUS ROG STRIX RTX 4060 GAMING OC, con varias imágenes de la tarjeta y gran información técnica desplegada en los perfiles tanto delanteros como traseros.
Una vez retirado el colorido embalaje exterior nos encontramos una caja interna de color negro, mucho más discreta. En su interior y colocada sobre un grueso molde de porexpán negro encontramos la gráfica, la cual está también protegida por una bolsa antiestática.
Los accesorios vienen dispuestos en un sobre negro con el logo de ASUS en el centro, con estos elementos:
- Tarjetas márketing ASUS
- Varias cintas de velcro
- Manual de instalación rápida.
DISEÑO
Si te gustan las gráficas con una estética discreta…. casi mejor no sigas leyendo, pues esta ROG STRIX RTX 4060 Gaming OC 8G es de todo menos discreta: en primer lugar sus dimensiones son de
311.4 x 133.5 x 61.9mm , si no hay ninguna errata, pues su disipador está sobredimensionado para un «corazon» de 115W y sobretodo tienes que tener la precaución de comprobar que cabe en tu caja, pues ocupa 3.1 slots…
Dicho esto, la estética será muy del agrado de ciertos seguidores de un equipo de fútbol… 🙂 con una gran carcasa que cubre los 3 ventiladores Axial-Tech .
Los 3 ventiladores utilizan la tecnología de modelos superiores, con un modo de giro alternado – el central gira en sentido opuesto a los laterales – con un aro exterior donde se unen los vórtices exteriores de cada aspa. Tiene un funcionamiento semi-pasivo que los mantiene en reposo.

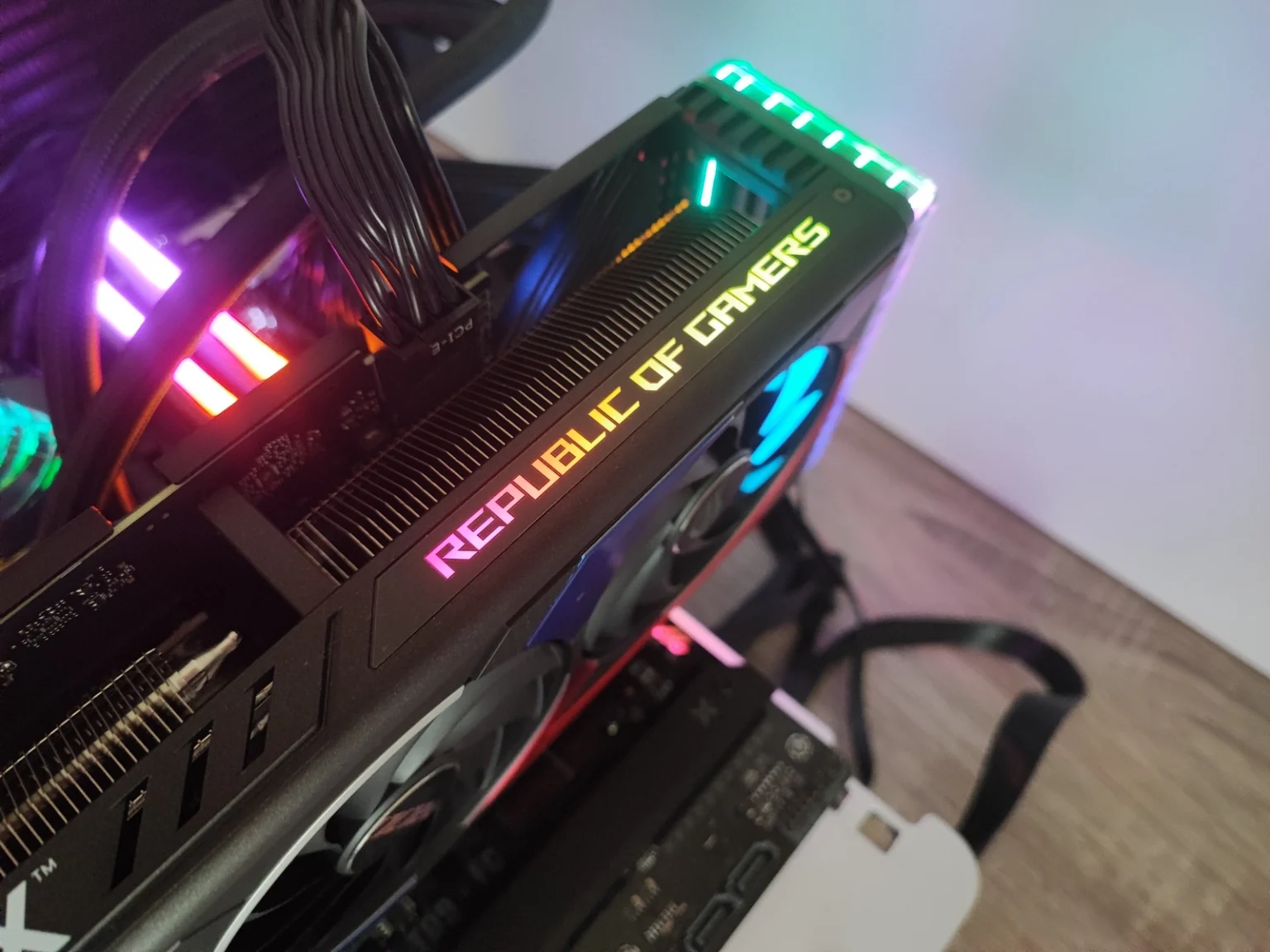

Si la apariencia es muy llamativa visualmente, en funcionamiento es realmente espectacular, con iluminación en la zona superior con la inscripción REPUBLIC OF GAMERS y en la zona trasera con un Led que rodea todo el borde trasero.
Las conexiones disponibles son las siguientes:
- 3x DisplayPort 1.4a
- 1x HDMI 2.1
Con resoluciones que llegan hasta los 8K @ 120 fps en el conector HDMI, con capacidad de dar video hasta 4 conectores simultáneamente.

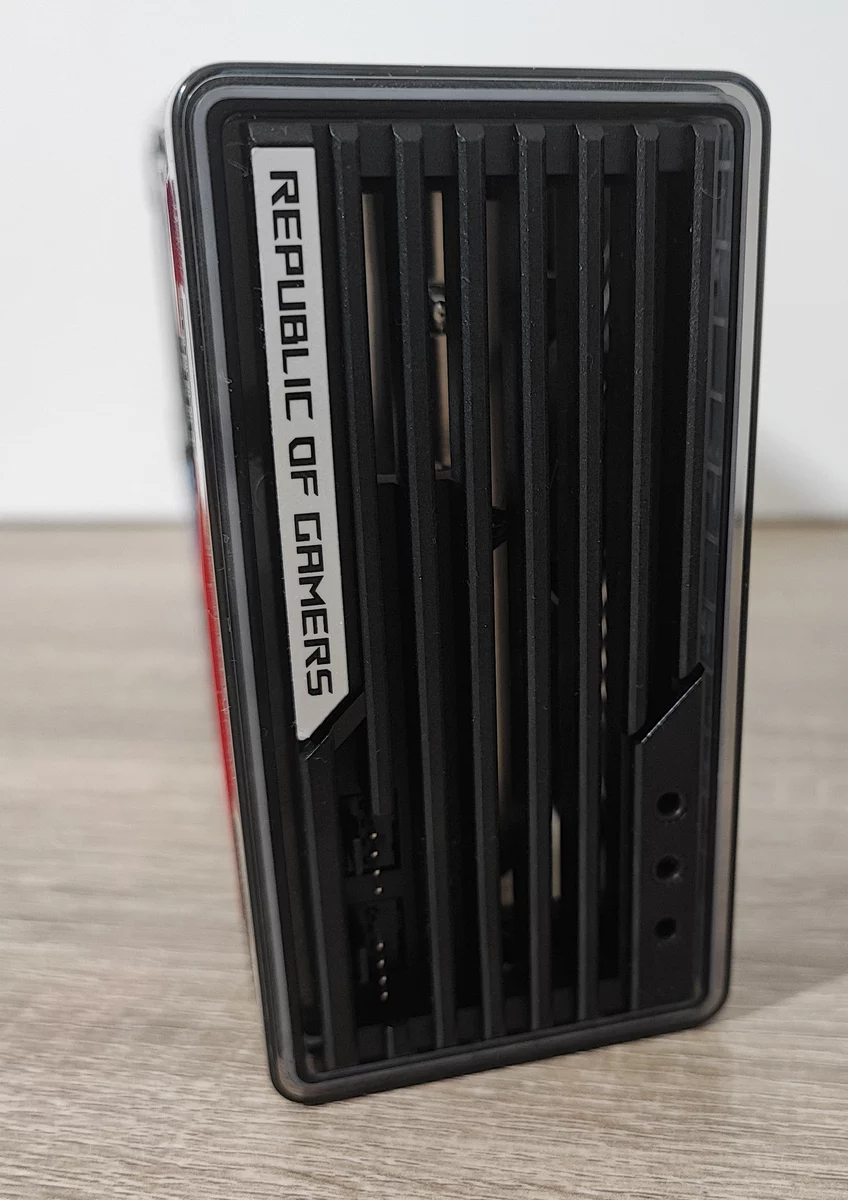

Realmente también espectacular en la zona trasera, con una rejilla de plástico en la zona trasera donde encontramos la inscripción ROG. Podremos colocar un soporte metálico para la sujeción de la gráfica y cuenta además con 2 conectores PWM para conectar 2 ventiladores.
La zona superior está parcialmente cubierta por este carenado de plástico, pero dejando a la vista gran parte del más que sobredimensionado radiador dividido en 2 zonas.
En la zona central encontramos un conector de 8 pines, más que suficiente para la alimentación de la gráfica.
La zona inferior también nos permite ver gran parte del ostentoso radiador, junto con su conector PCIe convencional.
La zona trasera incorpora un amplio backplate de aluminio, con un rejilla en un extremo para permitir la salida del aire. En la zona central encontramos un switch Dual Bios que permite seleccionar los modos de funcionamiento Performance o Quiet de los ventiladores, no afectando a la frecuencia de trabajo de la gráfica.
INTERIOR
Una vez retirado el backplate trasero accedemos al sistema de disipación de la gráfica, que como vemos consta de dos grandes bloques de aluminio con aleteado muy fino y ambos bloques unidos por 4 heatpipes de cobre niquelado que recorren los mismos.
Estos heatpipes parten de un gran cold plate del mismo material, con pasta térmica para la refrigeración del core de la gráfica y el chipset y a través de themal pads de silicosa se refrigeran los chips de memoria.
Vemos también 2 cold plate de aluminio anexas encargadas de enfriar el VRM de la gráfica.
La Asus ROG STRIX RTX 4060 OC 8G, cuenta con 6 fases de almimentación, suficientes para su consumo de 115W.
Su motor gráfico es el chip AD107, con una frecuencia de hasta 2670 Mhz. Su arquitectura Ada Lovelace con un proceso de fabricación de 5nm, con una superficie de 156mm2 y 18900 Millones de transistores.
Cuenta también con 48 ROPs y 96 TMUs , con un total de 3072 Shaders . La memoria es de tipo GDDR6 firmada por Hynix, y que bajo un bus de 128 bit, la capacidad es de 8192 MB y una frecuencia de 2125 Mhz o 17 Gbps efectivos , con un ancho de banda de 272 GB/s.
PRUEBAS DE RENDIMIENTO
Este ha sido el setup de pruebas:
| PLACA BASE | ASUS TUF GAMING B760-PLUS WIFI D4 |
| MEMORIA | 2X8 GB CORSAIR RGB 3600 MHZ |
| PROCESADOR | INTEL CORE I5 13600KF |
| SISTEMA OPERATIVO | WINDOWS 11 HOME |
| TARJETA GRAFICA | ASUS STRIX GAMING GEFORCE RTX 4060 GAMING OC 8GB |
| DRIVERS | ACTUALIZADO TODO EL SISTEMA CON LOS ULTIMOS DRIVERS. |
| FUENTE ALIMENTACION | LC-POWER LC1200P |
TESTS SINTETICOS
VR-MARK ORANGE ROOM
BLENDER 3.6.0
3DMARK GRAPHICS SCORE
JUEGOS
OVERCLOCK
Hemos empleado el programa GPU TWEAK III de Asus, una app que ya habíamos visto anteriormente. Es una app realmente completa, muy sencilla en su manejo e intuitiva, además de permitir realizar OC de una forma realmente sencilla.
Como vemos en la siguiente imagen pudimos subir 134 Mhz más la frecuencia del core de la gráfica y la memoria 900 Mhz sin crasheos:
Con estos valores pasamos de los 15183 puntos en VRMARK Orange hasta los 15282 puntos, una mejora escasa que no llega ni al 1%.
CONSUMO Y TEMPERATURAS
Para medir las temperaturas y consumo hemos ejecutado durante 30 minutos consecutivos FurMark en Preset 2160, monitorizando la gráfica con GPU-Z.
En las imágenes anteriores vemos los consumos mínimos y máximos que alcanzó la gráfica durante la ejecución de los test y también su temperatura máxima.
La gráfica llega hasta los 2800 Mhz en su frecuencia máxima, con una frecuencia de 2125.2 Mhz en cuanto a memoria.
La temperatura es algo más elevada de lo que nos hacía suponer el sobredimensionado sistema de refrigeración – aunque es una temperatura muy buena – con 69.7ºC máximos y un pico que llegó hasta los 89.9ºC.
En cuanto a consumo, partiendo de los 51.9ºC en reposo, durante el test, el consumo máximo fué de 139.9W.
CONCLUSIONES FINALES Y PUNTUACION
