Las placas base con el chipset B650E ofrecen una altĆsima relaciĆ³n calidad-precio. Hoy analizamos una de las placas que mĆ”s nos ha convencido con este chipset, el modelo ASUS Rog Strix B650E-F Gaming Wifi, que junto a un diseƱo discreto, encontramos un potente VRM de 12+1 fases, PCIe 5.0 y soporte para memoria DDR5 @ 6400 Mhz.
Muchas gracias a ASUS por enviarnos la placa base ASUS ROG Strix B650E-F Gaming Wifi para esta review
ASUS ROG STRIX B650E-F GAMING WIFI: CARACTERISTICAS TECNICAS
CPU COMPATIBLE | AMD Socket AM5 para procesadores AMD Ryzenā¢ 7000 |
CHIPSET | AMD B650 |
MEMORIA | 4 x DIMM, Max. 128GB, DDR5 6400+(OC)/ 6200(OC)/ 6000(OC)/ 5800(OC)/ 5600(OC)/ 5400(OC)/ 5200/ 5000/ 4800 ECC y Non-ECC. Arquitectura Memoria Doble Canal. Soporte para AMD EXTended Profiles for Overclocking(EXPOā¢) OptiMem II |
GRAFICOS | 1 x DisplayPort* 1 x HDMIĀ® port** * Soporte max. 8K@60Hz en DisplayPort 1.4. ** Soporte 4K@60Hz en HDMI 2.1. |
SLOTS EXPANSION | AMD Ryzenā¢ 7000 Series Desktop Processors 1 x PCIe 5.0 x16 slot AMD B650 Chipset 1 x PCIe 4.0 x16 slot (soporte modo x4 mode) 2 x PCIe 4.0/3.0 x1 slots * PCIe 4.0 x16 slot junto con el chipset AMD B650 comparte canal con el conector M.2_3. |
ALMACENAMIENTO | 3 x M.2 slots y 4 x puertosSATA 6Gb/s AMD Ryzenā¢ 7000 Series M.2_1 slot (Key M), tipo 2242/2260/2280(soporte para PCIe 5.0 x4 ) M.2_2 slot (Key M), tipo 2242/2260/2280/22110 (soporte para PCIe 4.0 x4 ) AMD B650 Chipset M.2_3 slot (Key M), tipo 2242/2260/2280/22110 (soporte PCIe 4.0 x4 ) 4 x SATA 6Gb/s |
ETHERNET | 1 x IntelĀ® 2.5Gb Ethernet ASUS LANGuard |
WIRELESS Y BLUETOOTH | Wi-Fi 6E 2Ć2 Wi-Fi 6E (802.11 a/b/g/n/ac/ax) Soporte 2.4/5GHz Bluetooth v5.2 |
AUDIO | ROG SupremeFX 7.1 Surround Sound High Definition Audio CODEC ALC4080 ā Sensor Impendancia frontal y trasera para auriculares ā 120 dB SNR stereo playbacky sonido estĆ©reo y 113 dB SNR grabaciĆ³n entrada ā Soporte reproducciĆ³n hasta 32-Bit/384 kHz playback Audio Features ā SupremeFX Shielding Technology ā Savitech SV3H712 AMP ā Salida Ć³ptica S/PDIF ā Capacitadores audio Premium ā Cubierta audio |
BIOS | 256 Mb Flash ROM, UEFI AMI BIOS |
SISTEMA OPERATIVO | WindowsĀ® 11 64-bit |
FORMATO | ( 30.5 cm x 24.4 cm ) ATX |
UNBOXING Y ACCESORIOS
La placa base se presenta en una llamativa caja de cartĆ³n con los colores y diseƱo habituales de la gama Strix del fabricante, con varias imĆ”genes de la placa, ademĆ”s de completa informaciĆ³n tĆ©cnica sobre la misma.

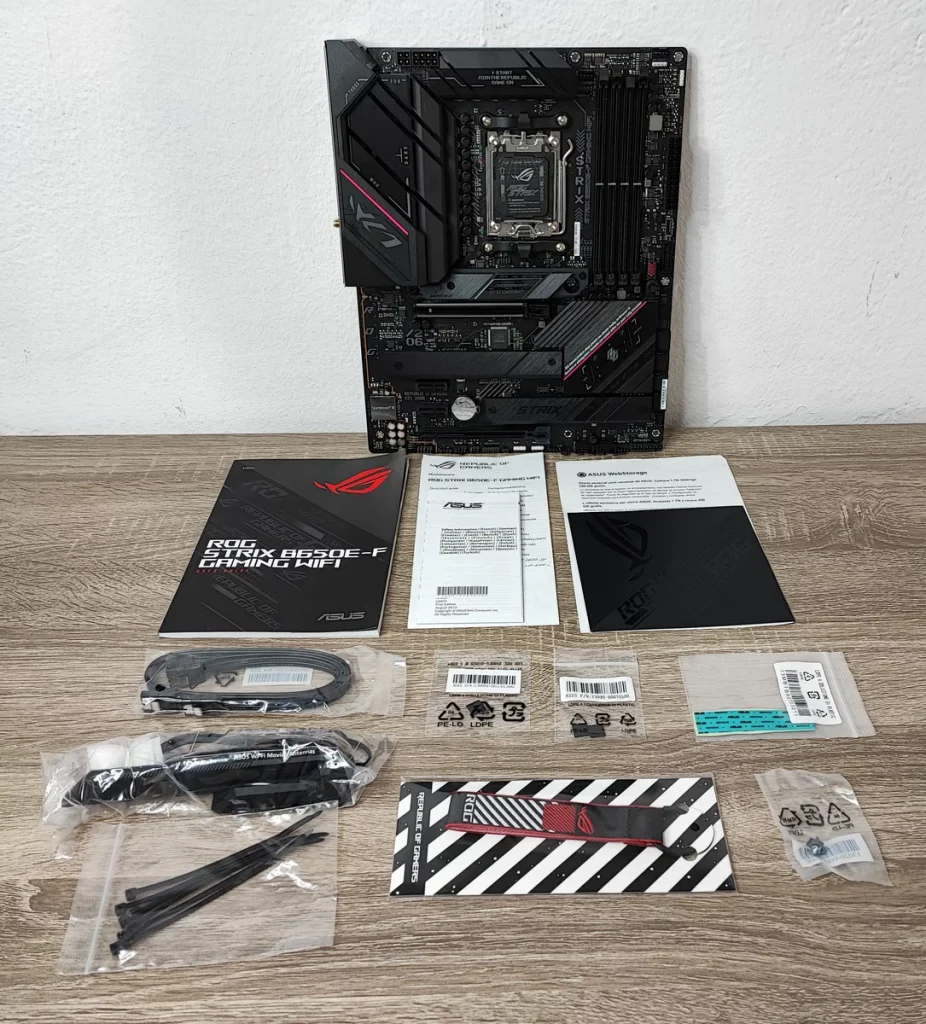

Al abrir la tapa del embalaje vemos que la placa viene protegida por una bolsa antiestĆ”tica y con un cartĆ³n adosado que contiene parte del bundle incluido. El bundle que se incluye con la placa comprende estos elementos:
- Placa base ASUS ROG Strix B650E-F Gaming Wifi
- Manual de instrucciones
- Bolsa conteniendo varias bridas de plƔstico negro
- Thermal PAD adicional para unidades M.2
- DocumentaciĆ³n variada y cartulina mĆ”rketing
- Dos cables SATA
- 2 antenas WIFI
- Tornilleria unidades M.2
- M.2 Q-Latch
DISEĆO

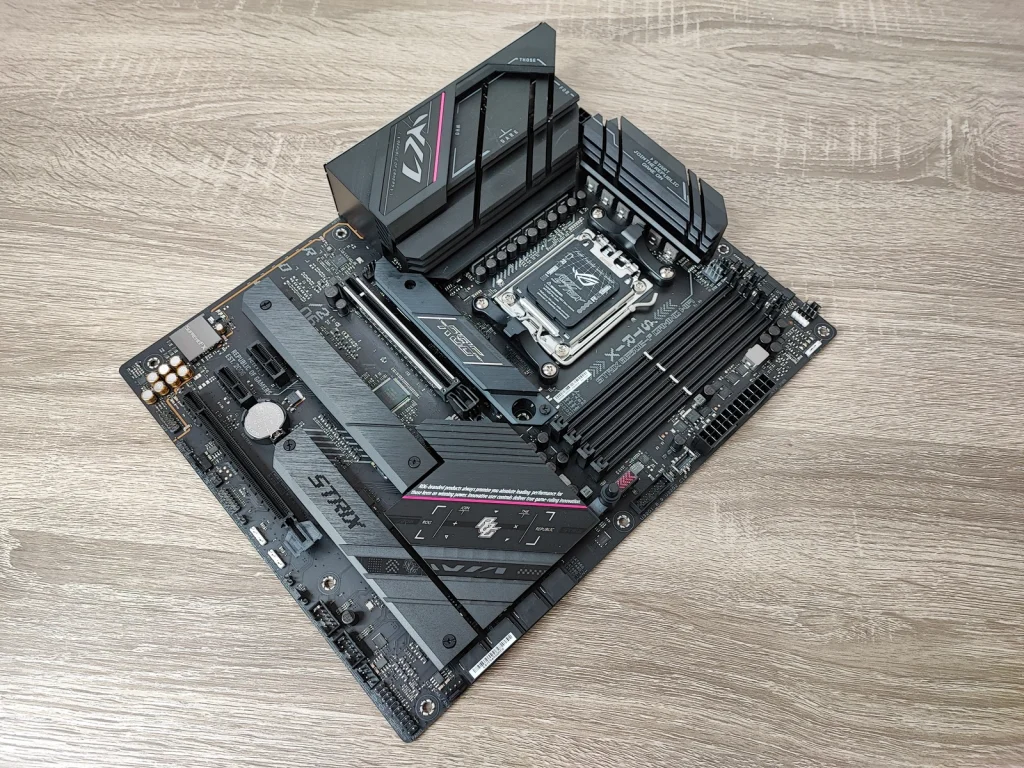

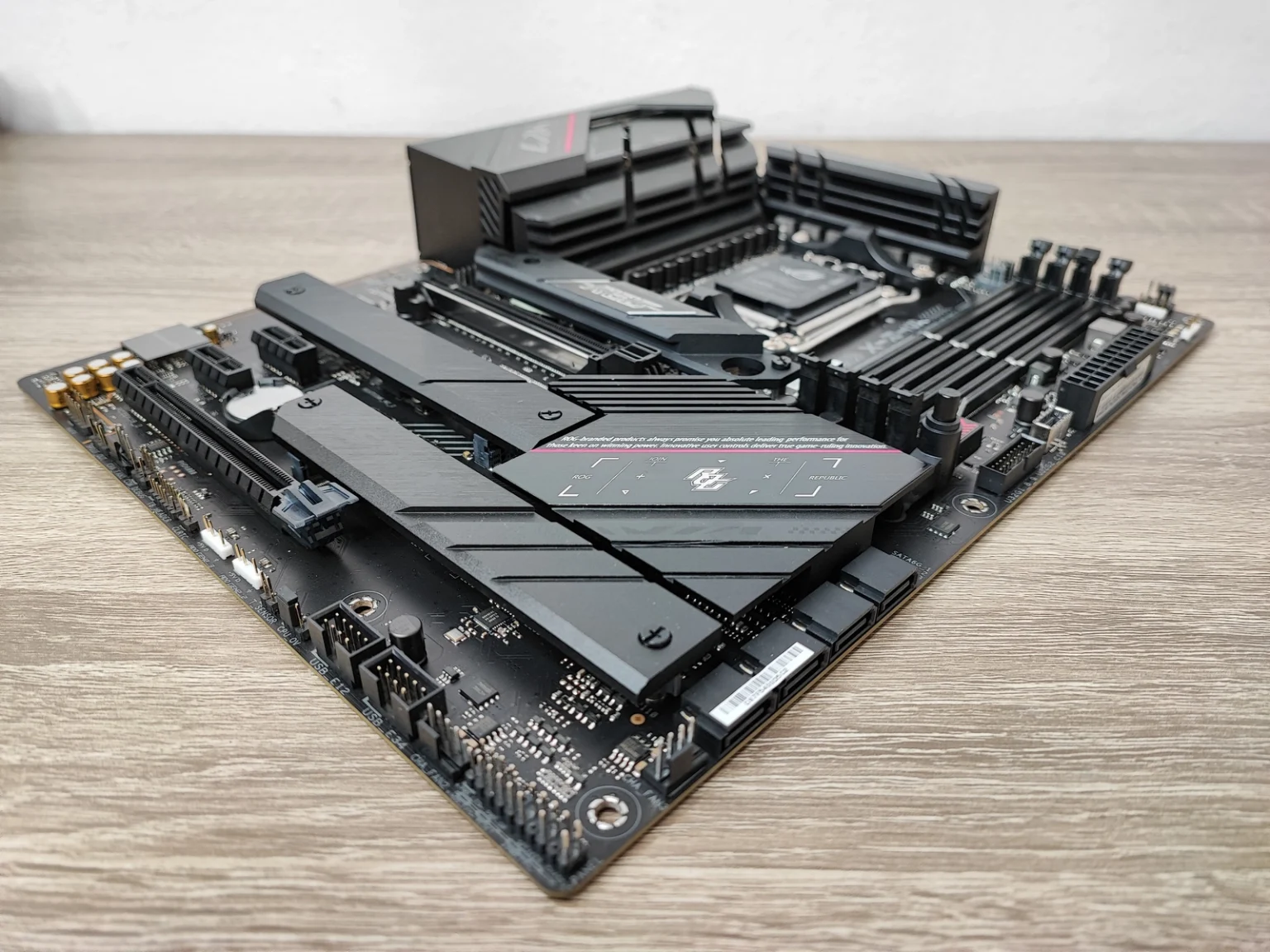

La gama STRIX de Asus es para nosotros una de las mejores por su excelente relaciĆ³n calidad-precio. Su formato es ATX convencional con unas dimensiones de 30.5 cm x 24.4 cm .

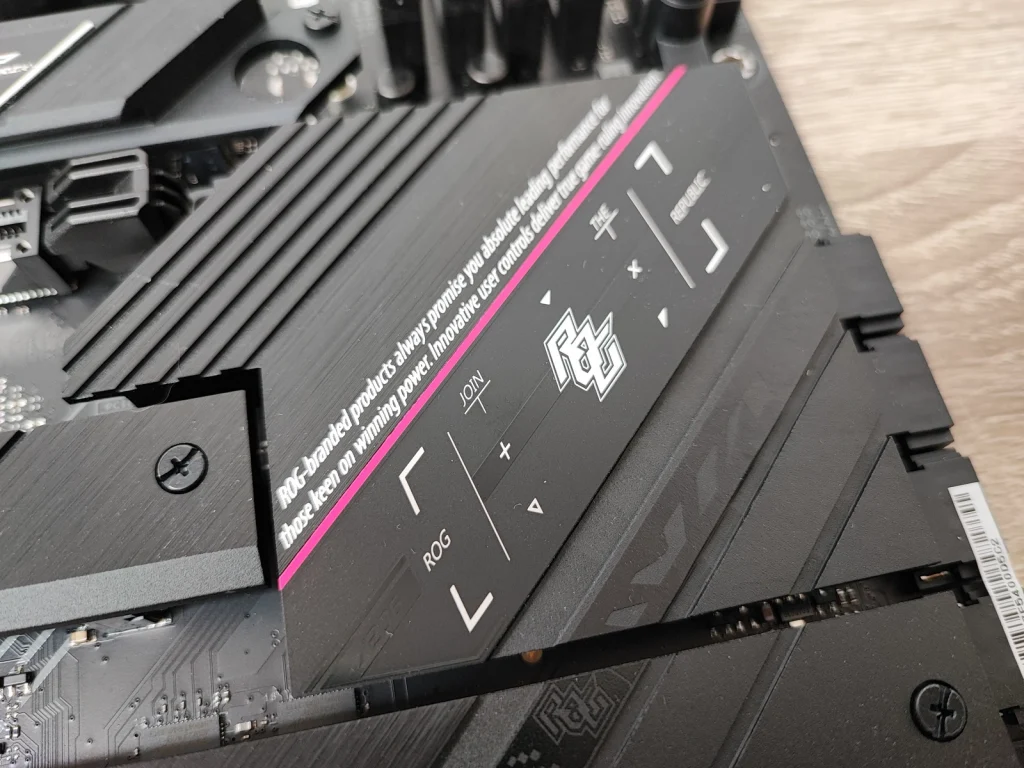

Su diseƱo es sobrio como vemos, con un PCB de color negro y con unos bien dimensionados disipadores de aluminio cepillado pintados tambiĆ©n del mismo color, adornados con la inscripciĆ³n de la gama a la cual pertenece la placa y con sutiles detalles en un color rojizo, lo suficiente para ser llamativa pero no romper con la lĆnea de sobriedad de la placa.
La serie B650/650E no incorpora otros gadgets incluidos en la placa base como el botĆ³n de apagado/encendido o los DEBUG Led, quedando asĆ en este aspecto por detrĆ”s de otros modelos superiores.

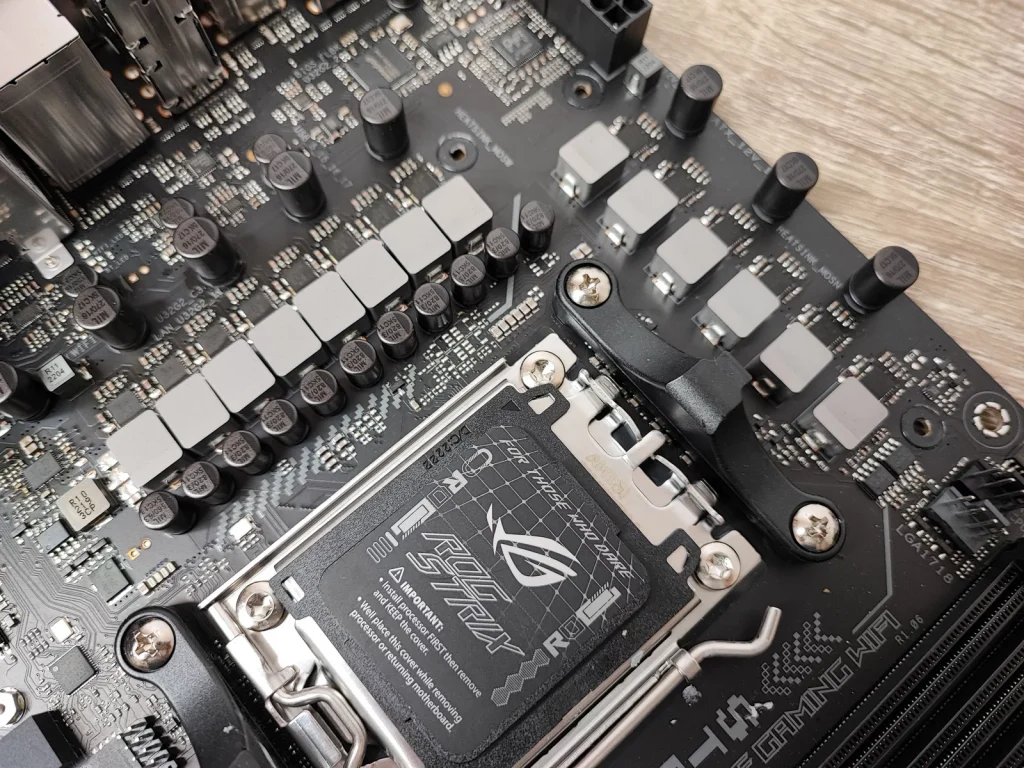

VRM

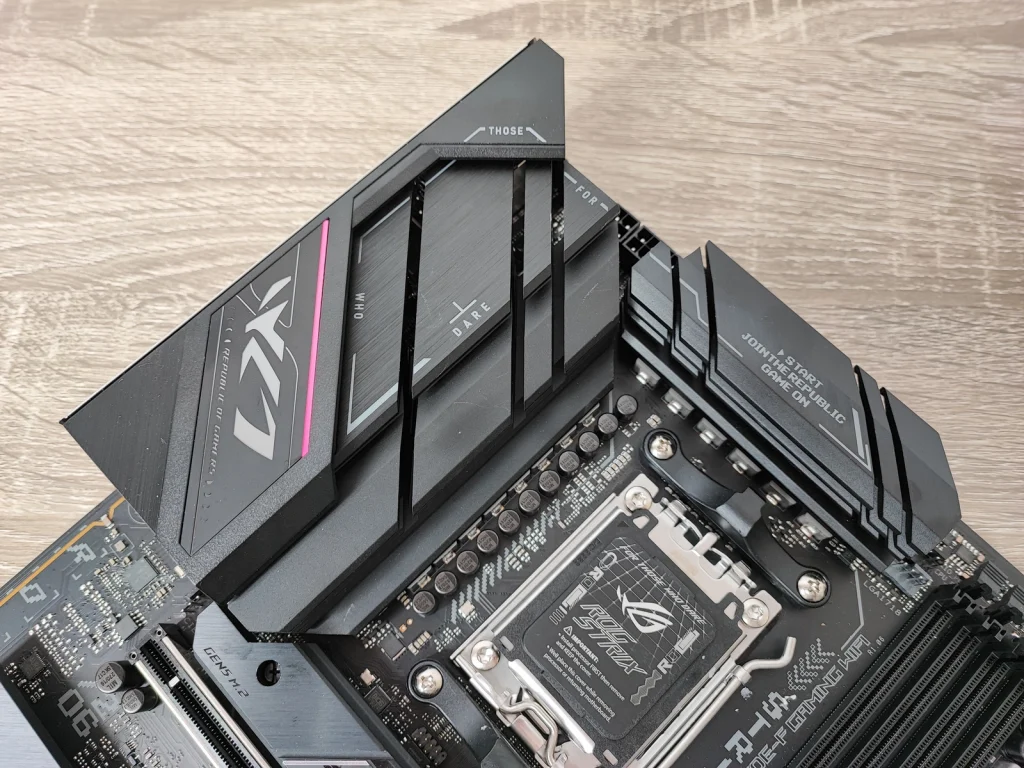

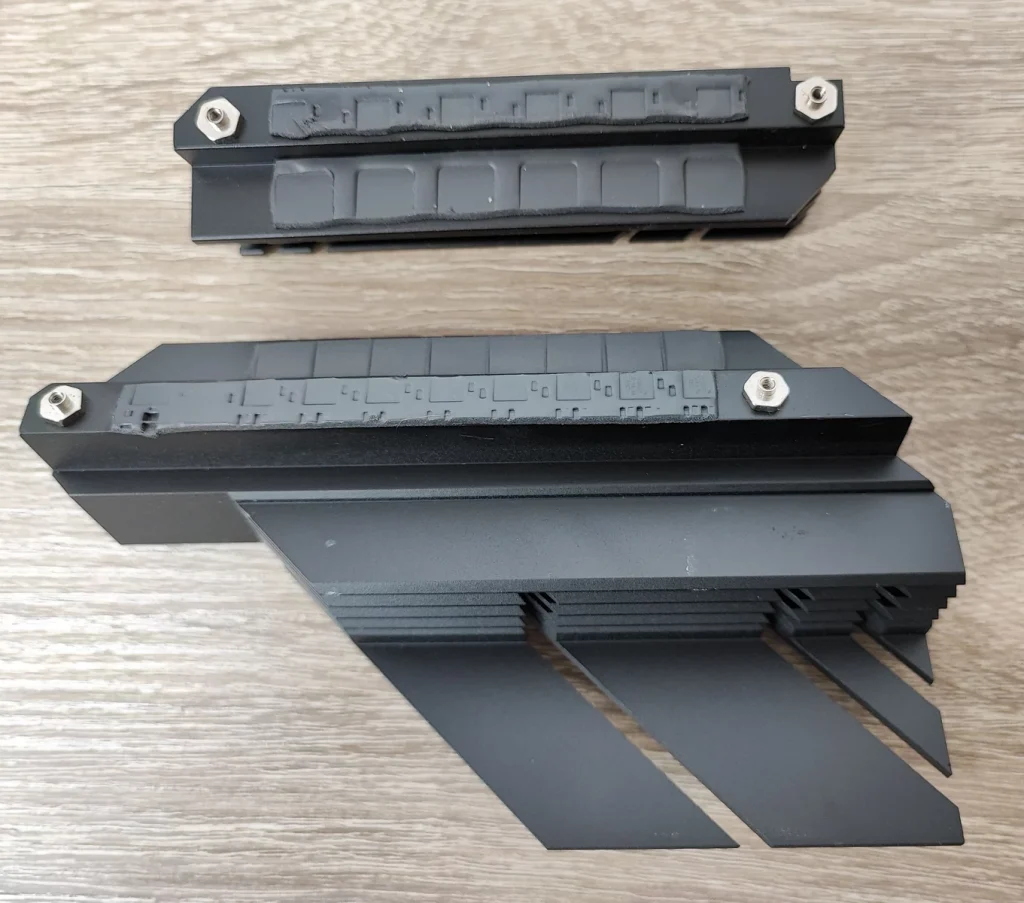

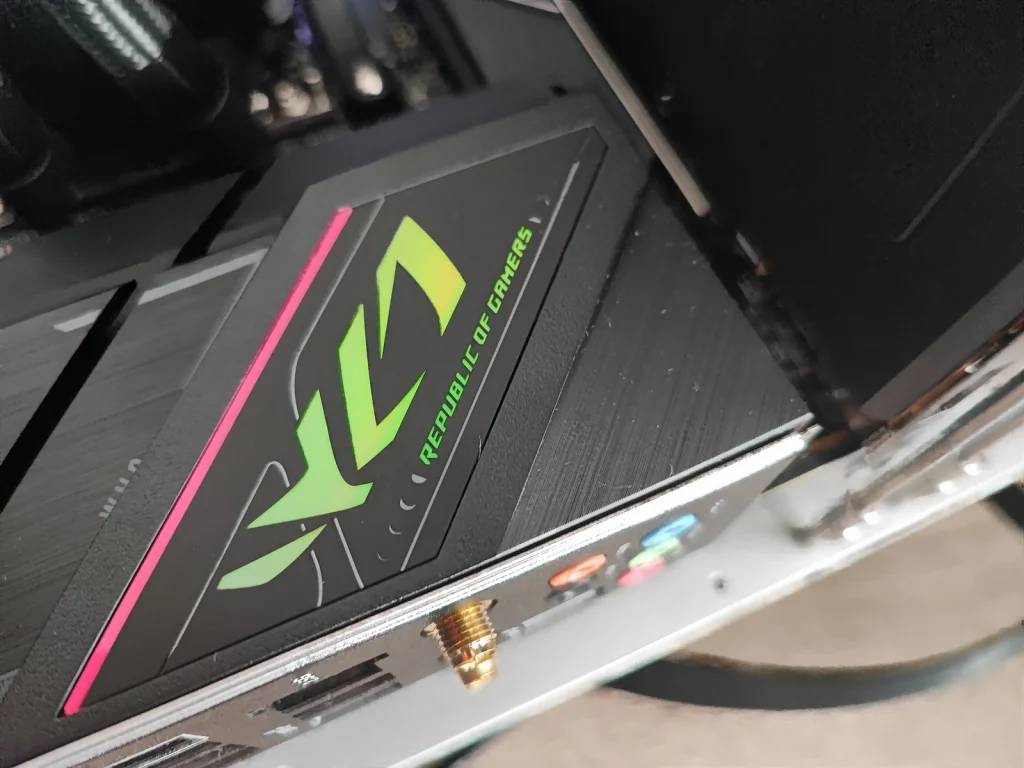

El potente VRM de 14 fases para VCore y 2 para VSoc cuenta con dos generosos disipadores formados por 2 bloques de aluminio con aleteado en su superficie y con separaciĆ³n entre ambos ā no estĆ”n unidos por un heatpipe como encontramos en otras placas de gama superior ā , y el principal posee una extensiĆ³n metĆ”lica que hace las funciones de cubierta de los puertos traseros, cuyo backplate se atornilla a este disipador.

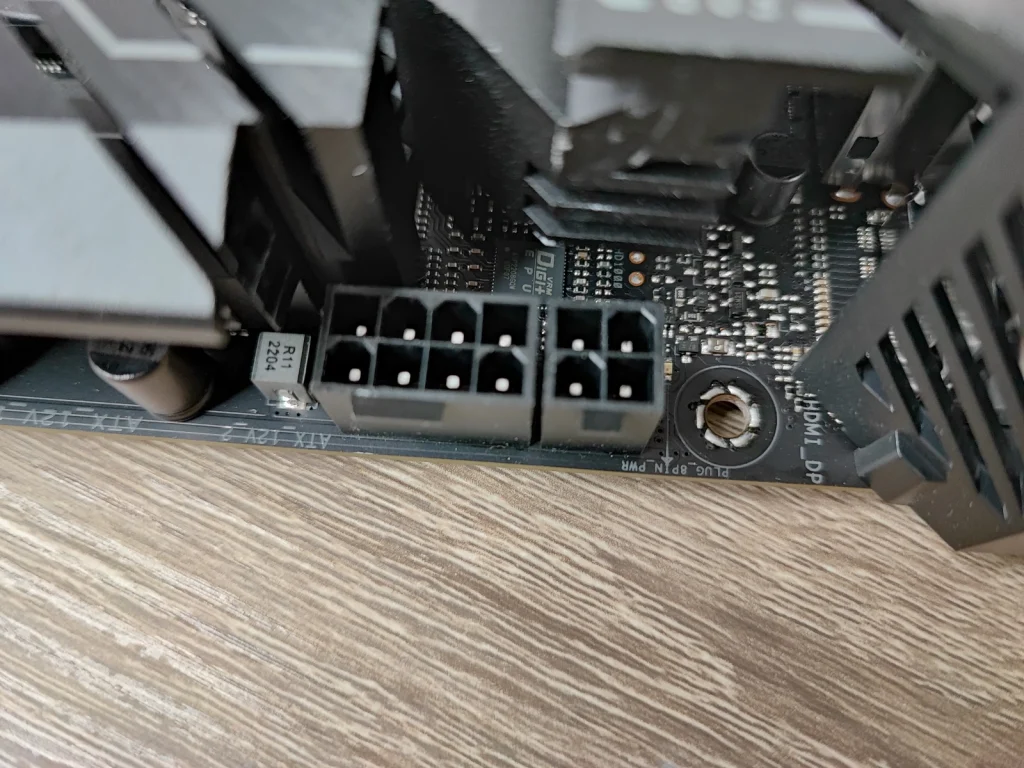

El VRM de estaĀ ROG STRIX B650E-F GAMING WIFIĀ estĆ” formado porĀ 14 fases para Vcore y 2 para VSoC y estĆ” alimentado por un conector de alimentaciĆ³n ProCool de 8Ā +Ā 4 pines. En la zona de contacto de los disipadores con los elementos del VRM contamos con unas almohadillas tĆ©rmicas de alta conductividad..

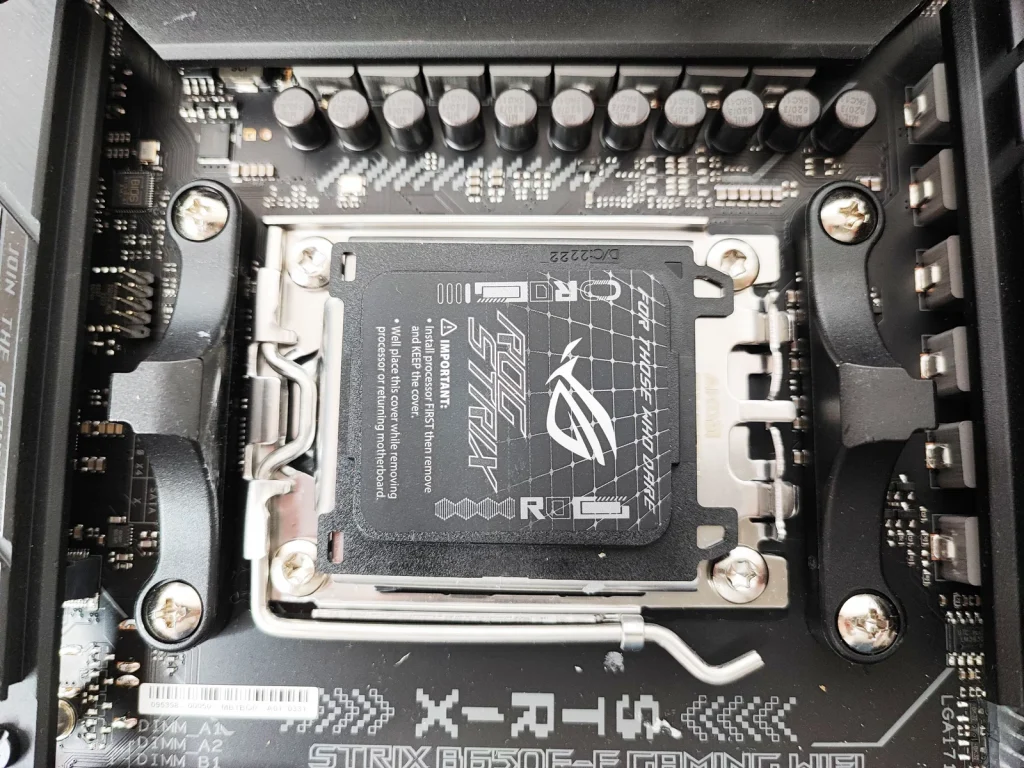

SOCKET AM5

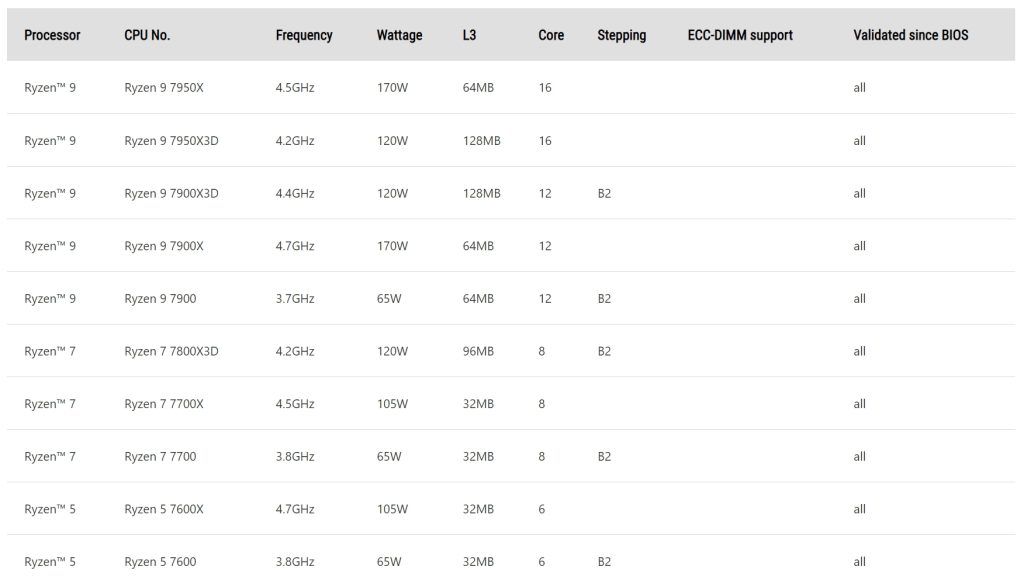

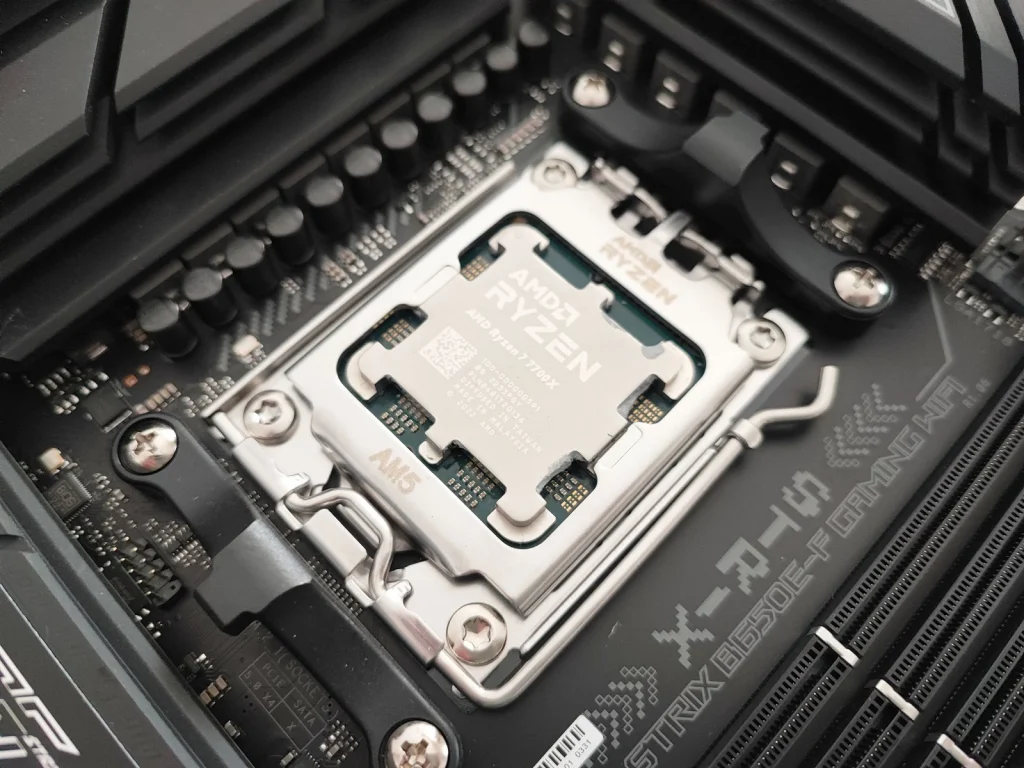

LaĀ ASUS ROG Strix B650E-F Gaming WiFi cuenta con el socket AM5, compatible con los procesadores AMD Ryzen 7000 con arquitectura Zen 4 y ya compatible con los nuevos procesadores que hacen uso de la tecnologĆa AMD 3D V-CachĆ© como comprobamos enla tabla siguiente:

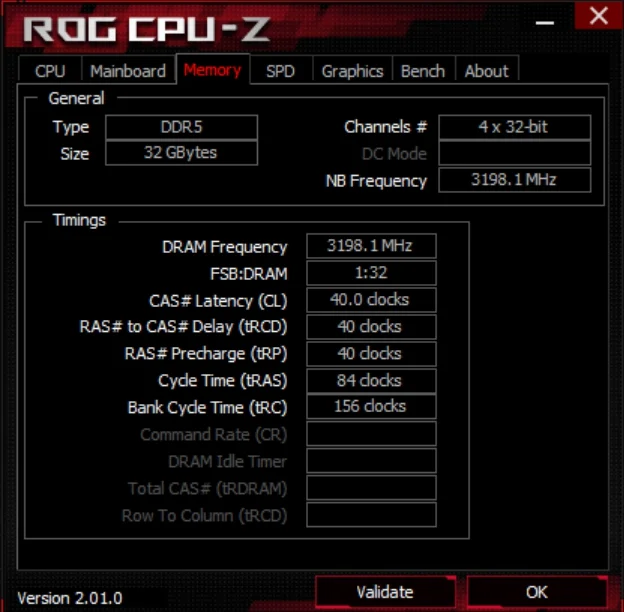

MEMORIA DDR5

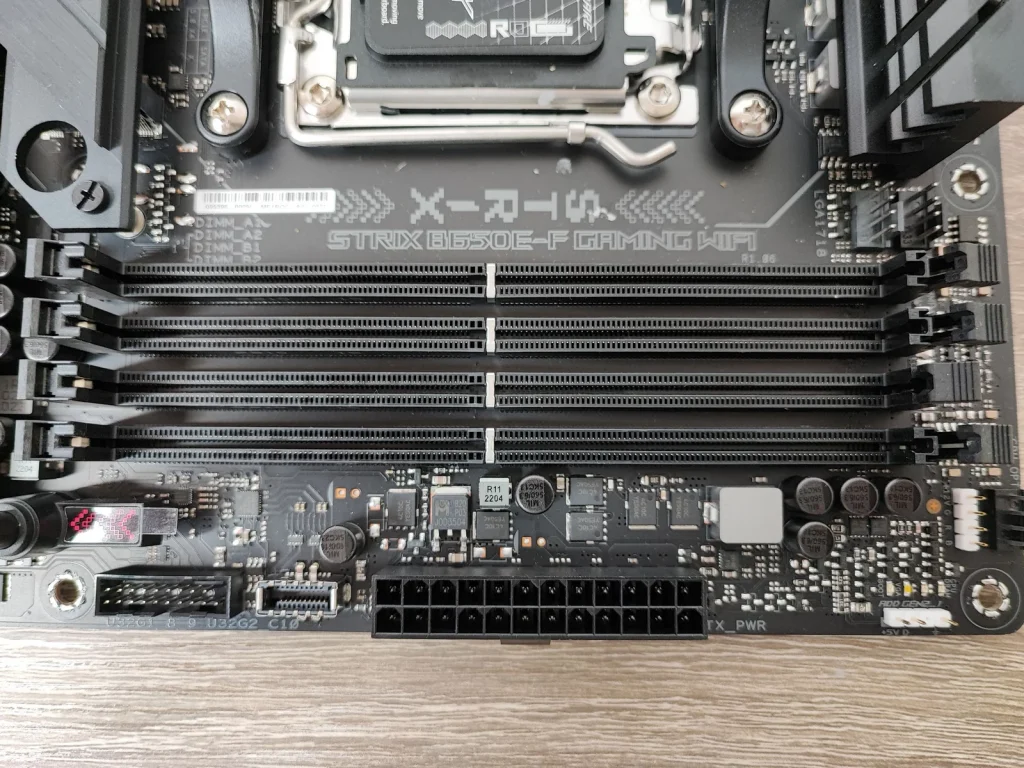

Nada que objetar al soporte de memoria DDR5 de la placa: admite hasta 128 GB de memoria DDR5 en los 4 banos, con velocidades DDR5 6400+(OC)/ 6200(OC)/ 6000(OC)/ 5800(OC)/ 5600(OC)/ 5400(OC)/ 5200/ 5000/ 4800 ECC y Non-ECC, bajo una configuraciĆ³n de doble canal y tambiĆ©n compatible con AMD EXTended Profiles for Overclocking (EXPOā¢) y OptiMem II

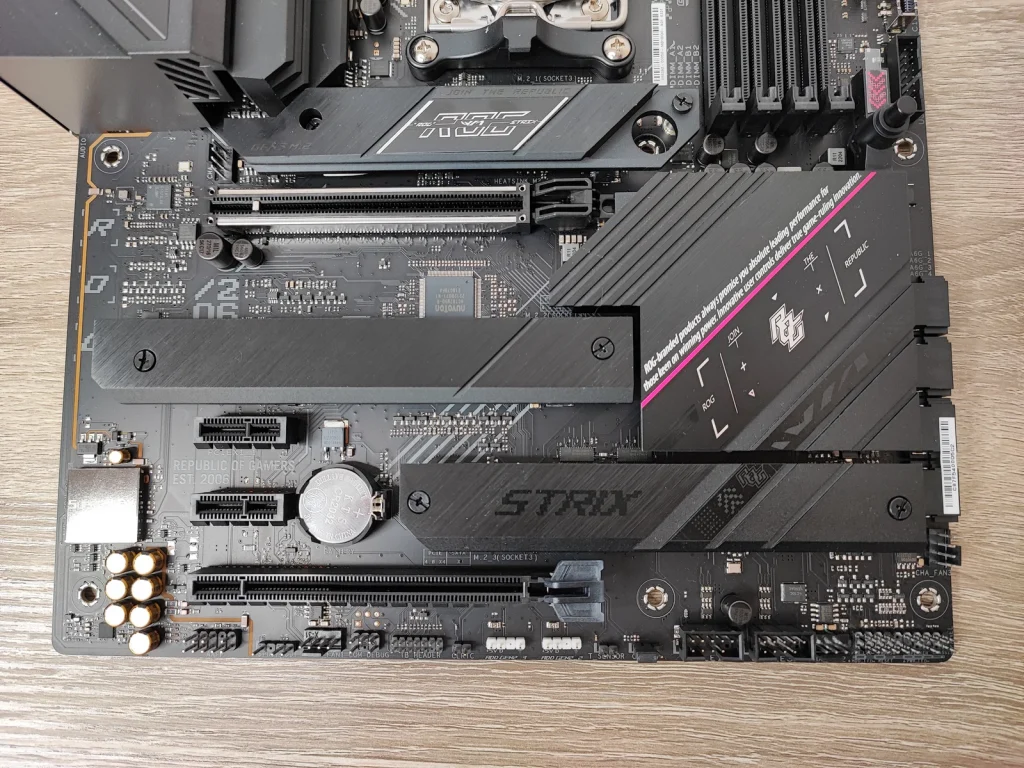

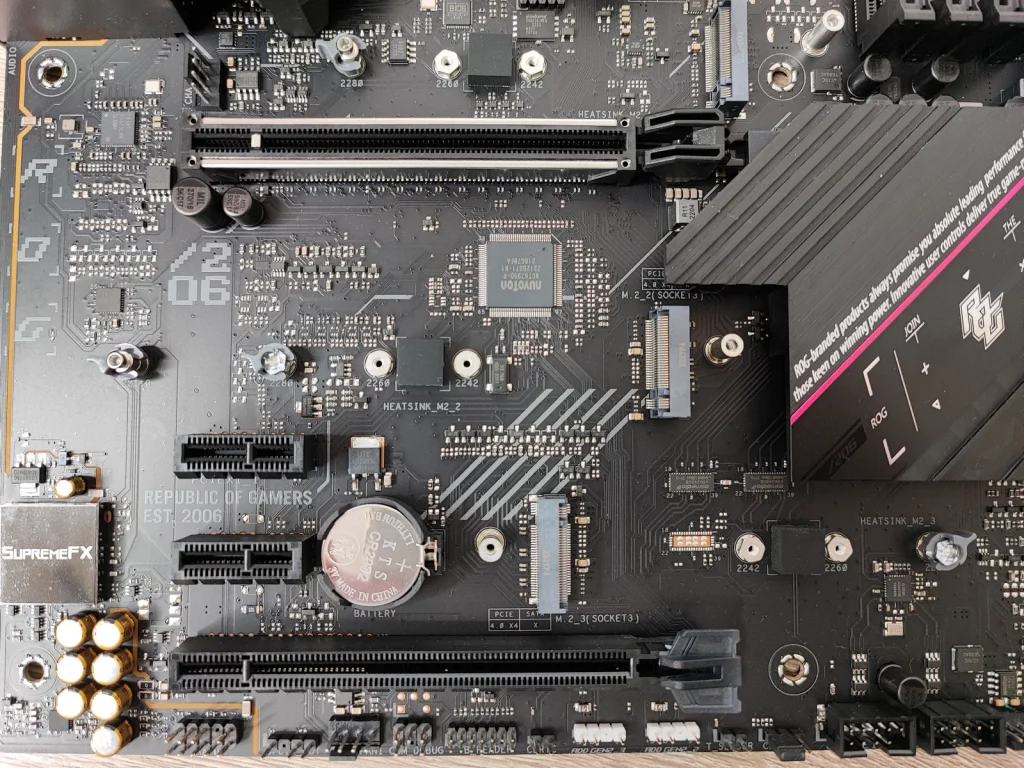

SLOTS PCIE Y M.2
La placa cuenta con un total de 4 ranuras PCIe, con una configuraciĆ³n de 2 x16 y otras 2 x1.
La configuraciĆ³n de serie es la siguiente:
- PCI_E1: usando 16 carriles en conexiĆ³n con la CPU y funcionamiento PCI Express 5.0
- PCI_E2 y E3: ambas con configuraciĆ³n x1 y conectadas directamente al chipset, con 4 carriles PCIe 3.0/4.0 y compartiendo el bus con las unidades M.2.
- PCI_E4: con un carril PCIe 4.0 conectado al chipset y soporta x16 y x4.

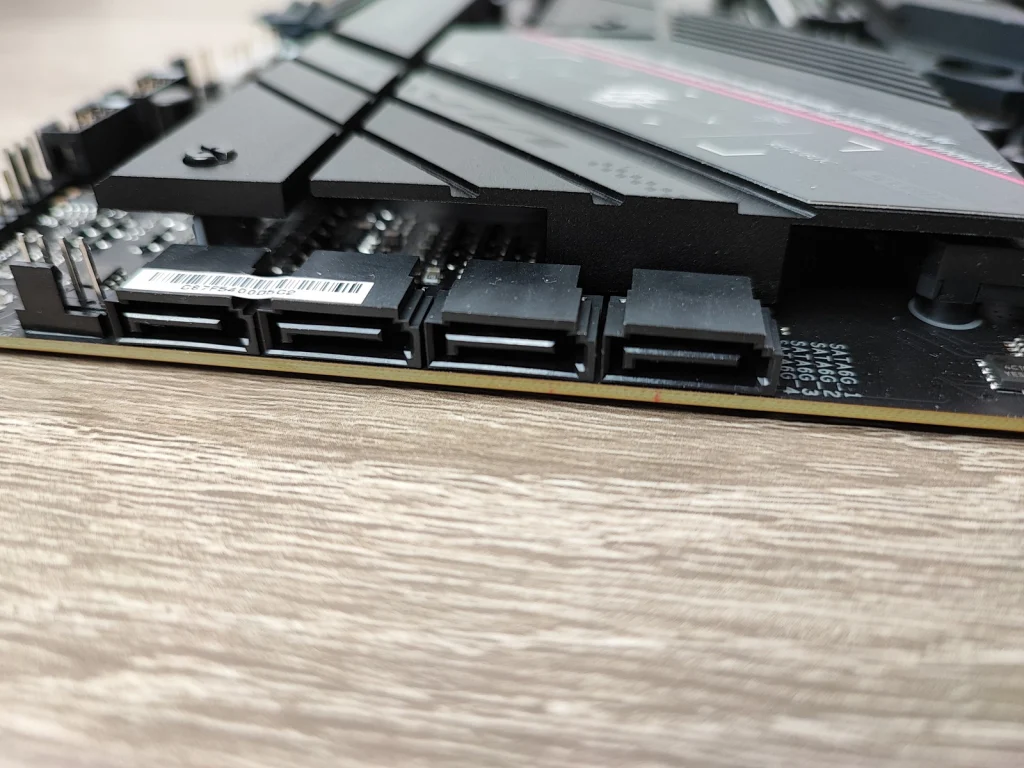

En la placa encontramos 4 puertos SATA @ 6 GBps conectados al chipset, compatibles con AMD RAID Xpert Technology y con posibilidades de configuraciĆ³n RAID 0,1 y RAID 10.
En cuanto a almacenamiento M.2 la placa incluye un total de 3X M.2. con esta configuraciĆ³n:
AMD Ryzenā¢ 7000 Series
M.2_1 slot (Key M), con formato 2242/2260/2280(soporta modo PCIe 5.0 x4 )
M.2_2 slot (Key M), con formato 2242/2260/2280/22110 (soporta modo PCIe 4.0 x4 )
AMD B650 Chipset
M.2_3 slot (Key M), con formato 2242/2260/2280/22110 (soporta modo PCIe 4.0 x4 )
Por Ćŗltimo queremos reseƱar que la placa base incorpora la ranura PCIeĀ® Q-Release, que mediante la pulsaciĆ³n de un botĆ³n libera la tarjeta instalada en la unidad PCIe 5.0 principal, ademĆ”s de contar Ć©sta con un refuerzo metĆ”lico.

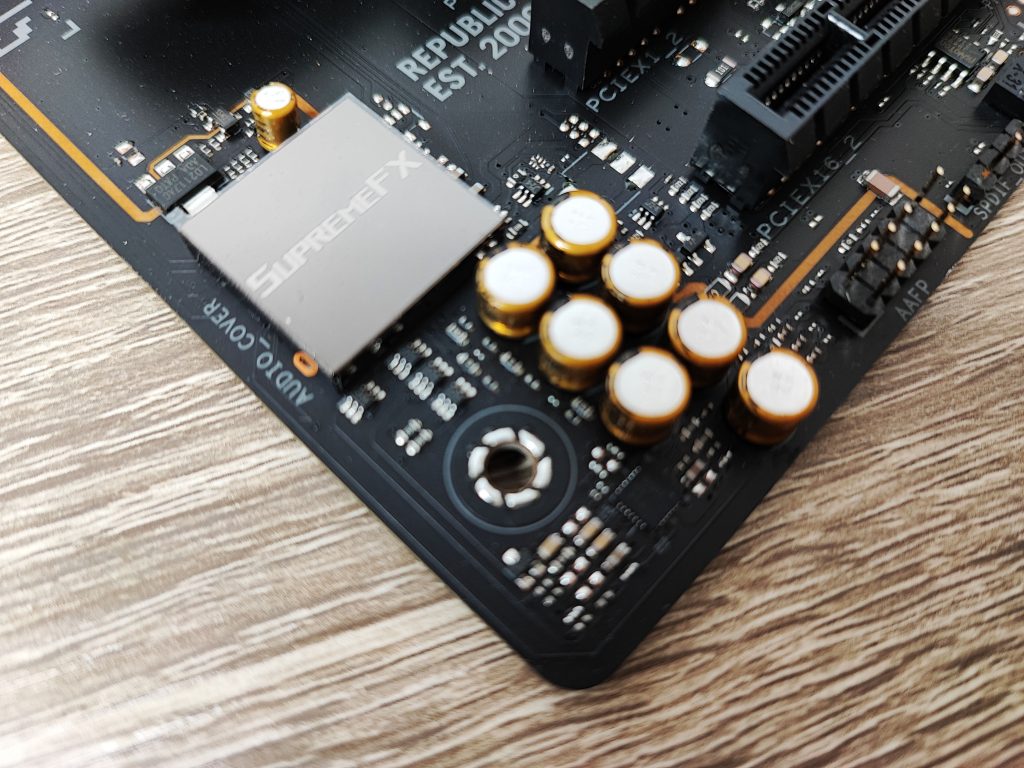

AUDIO Realtek ALC4080
El audio estĆ” confiado a un cĆ³dec Realtek ALC4080, un cĆ³dec de gama alta y de los mĆ”s potentes del mercado, con tecnologĆa ROG SupremeFX 7.1. La conexiĆ³n Ethernet es compatible con ASUS LANGuard y es la habitual Ethernet de 2.5Gbps, con conexiĆ³ inalĆ”mbrica WiFi 6E y compatibilidad con Bluetooth 5.2 enemos a laĀ ASUS ROG Strix B650E-F Gaming WiFiĀ con una gran conectividad integrada en esta placa base.Ā En primer lugar unaĀ conexiĆ³n Ethernet de 2,5 GbpsĀ compatible conĀ ASUS LANGuard, y en segundo lugar una tarjeta inalĆ”mbrica WiFi 6E 2Ć2 y por ende integra Bluetooth 5.2 gracias al mĆ³dulo.
La tarjeta de sonido implementada serĆ” por fortuna elĀ codec Realtek ALC4080, uno de los mĆ”s potentes de su clase, aunque esta vez sin amplificador/DAC dedicado al panel frontal. Todo apoyado con la tecnologĆaĀ ROG SupremeFX 7.1Ā que tan buen rendimiento le ha dado a ASUS estas Ćŗltimas generaciones.
CONEXIONES TRASERAS

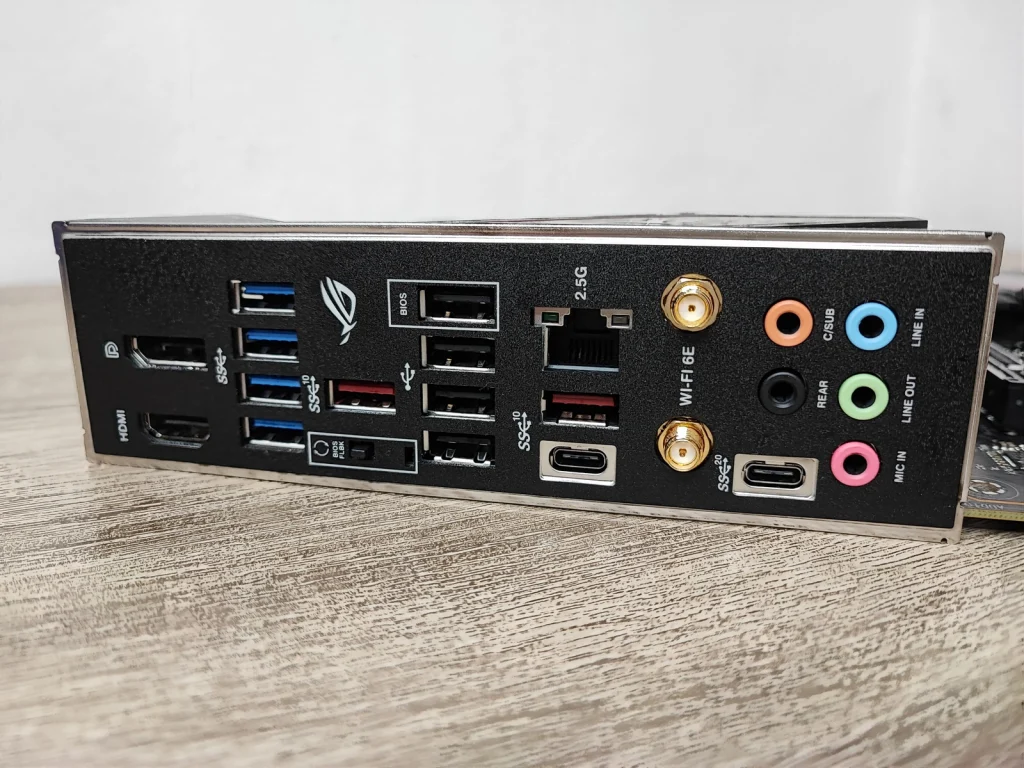

Veamos las conexiones traseras de la placa base:
- DisplayPort
- HDMI
- 4X USB 3.2 Gen 1 Type-A ( Azules )
- 2X USB 3.2 Gen 2 Type-A ( Rojos )
- BotĆ³n Bios Flashback
- 4X USB 2.0
- Puerto Ethernet
- USB 3.2 Gen 2 Type-C
- 2 conectores antenas Wifi
- USB 3.2 Gen 2X2 Type-C
- 5 conectores jack audio con salida S/PDif
BIOS
La BIOS de laĀ ASUS ROG Strix B650E-FĀ Gaming Wifi es la habitua UEFI AMI Bios de 256 Mb Flash ROM, con dos modos de visionado: uno sencillo desde el cual en una pantalla principal podemos monitorizar el funcionamiento de todo el equipo y seleccionar el perfil AMD EXPO para nuestras memorias, la secuencia de arranque, etcā¦ y otro modo ADVANCED con multitud de parĆ”metros configurables y por supuesto PBO para realizar OC al procesador.
SOFTWARE

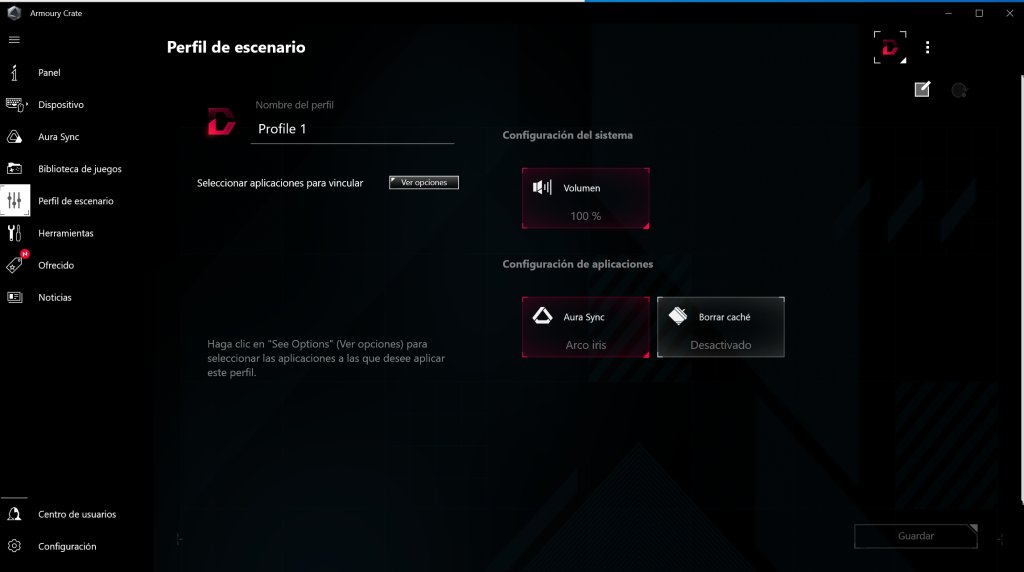

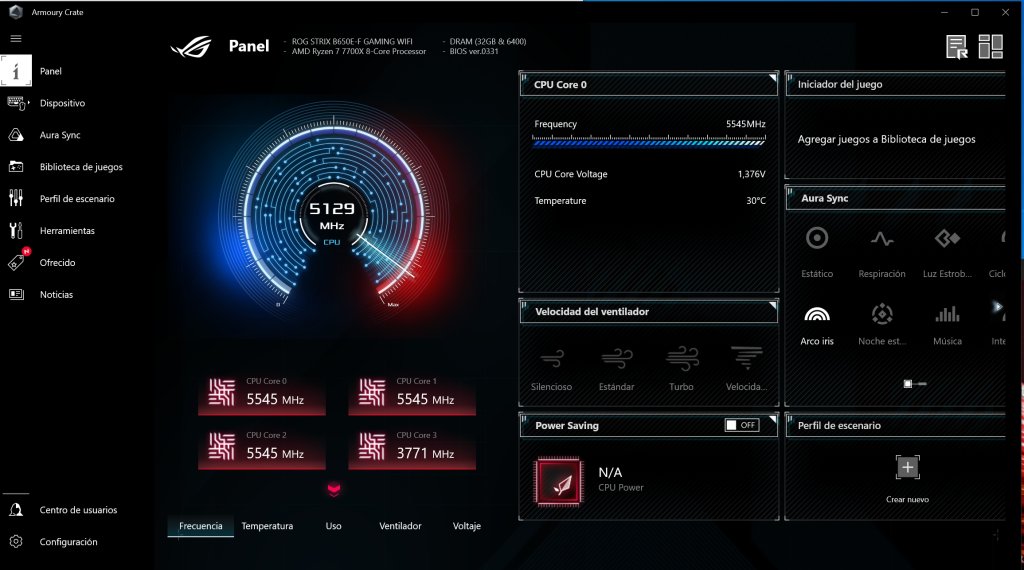

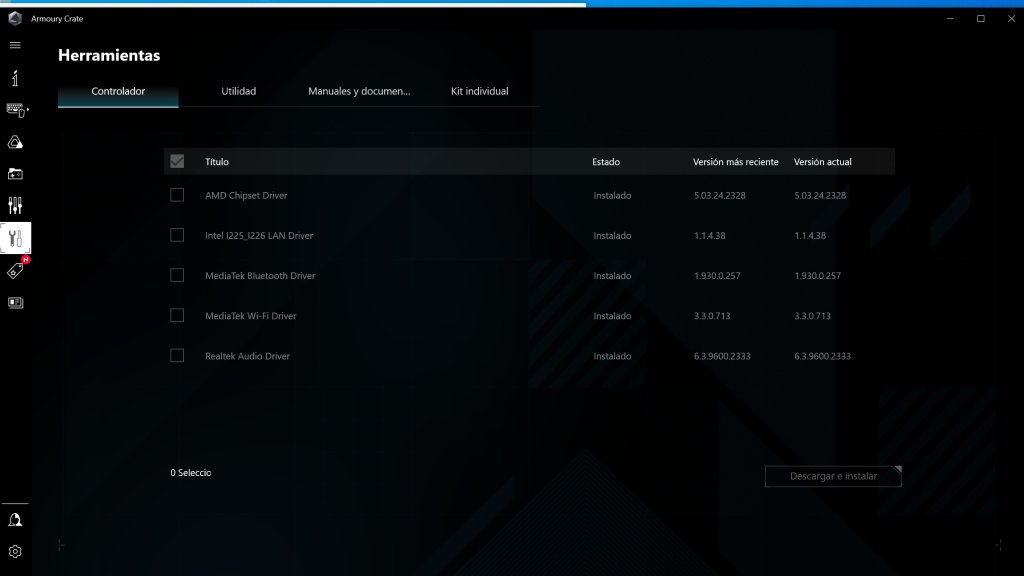

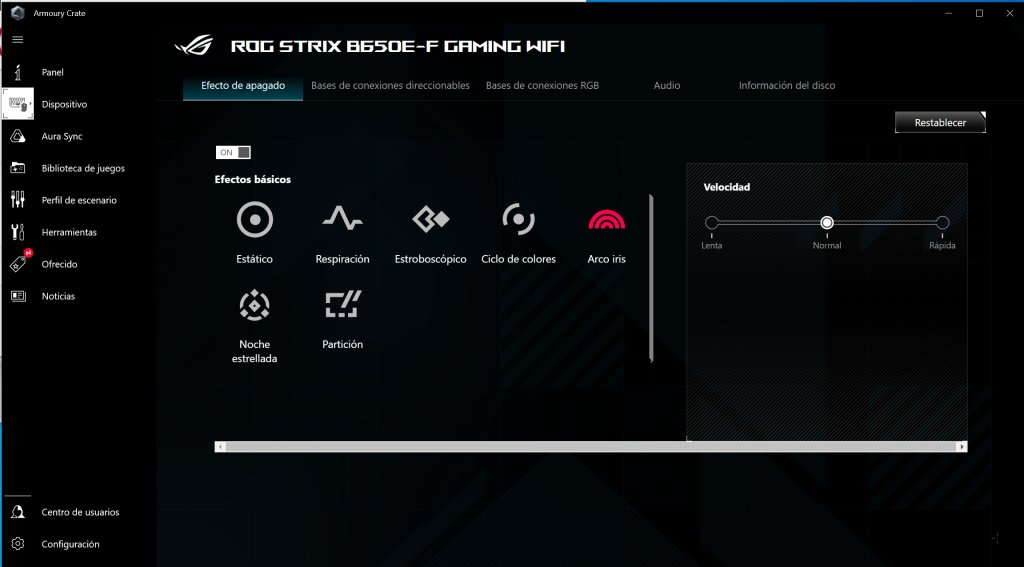

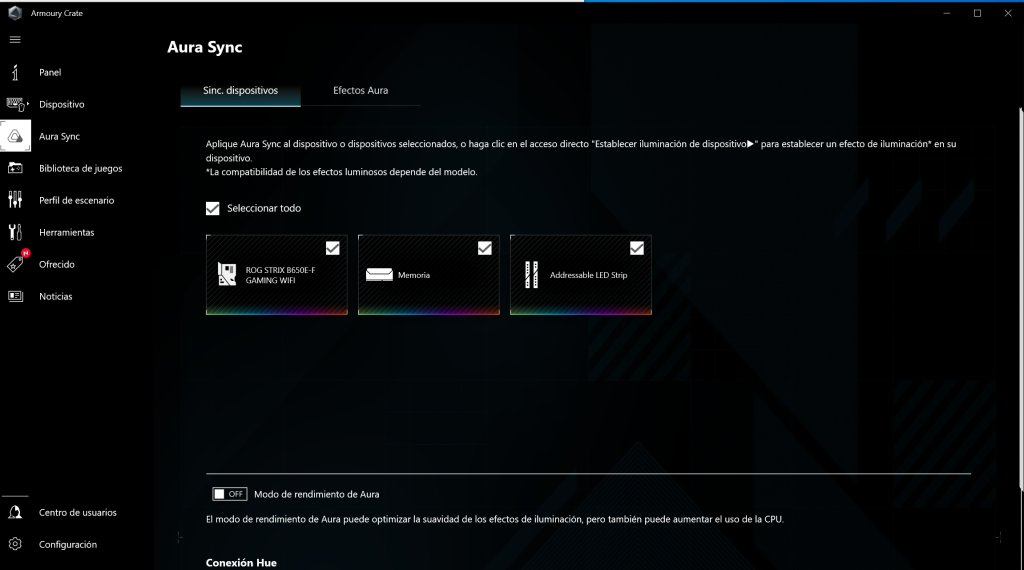

No se incluyen ā en formato fĆsico un soporte con drivers y apps ā si no que desde la app ARMOURY CRATE descargaremos los drivers necesarios ademĆ”s de actualizarlos. Es una app con una interfaz realmente llamativa, que nos permite monitorizar todos los parĆ”metros de estado del equipo, gestionar la iluminaciĆ³n con Aura Sync, etcā¦
PRUEBAS RENDIMIENTO

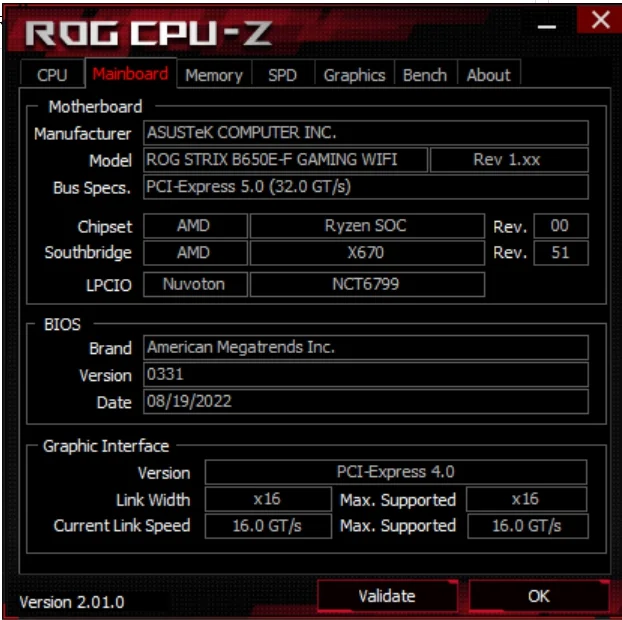

Este ha sido el setup de pruebas:
PLACA BASE | ASUS ROG STRIX B650E-F GAMING WIFI |
MEMORIA | 2X16 GB T-FORCE DELTA 6400 MHZ |
PROCESADOR | AMD RYZEN 7 7700X |
SISTEMA OPERATIVO | WINDOWS 11 HOME |

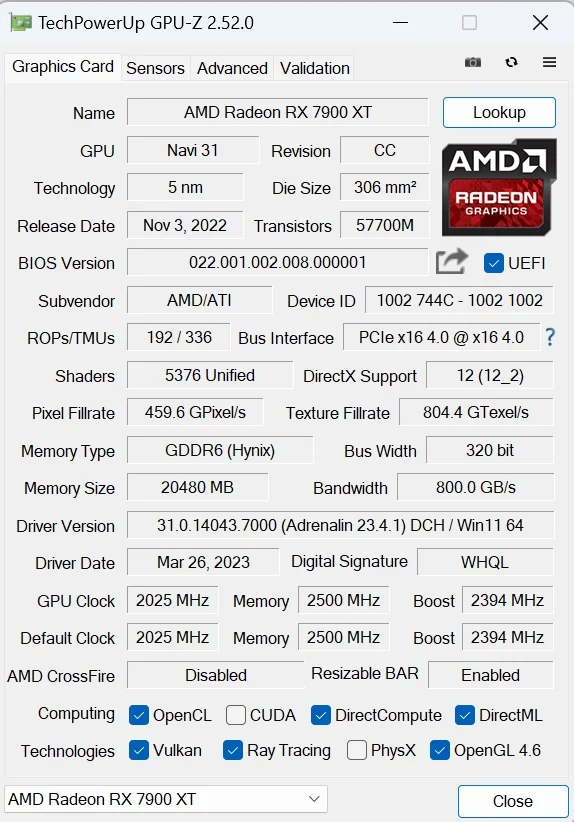

TARJETA GRAFICA | SAPPHIRE AMD RADEON RX 7900 XT |
DRIVERS | ACTUALIZADO TOD EL SISTEMA CON LOS ULTIMOS DRIVERS. |
FUENTE ALIMENTACION | LC-POWER LC1200P |

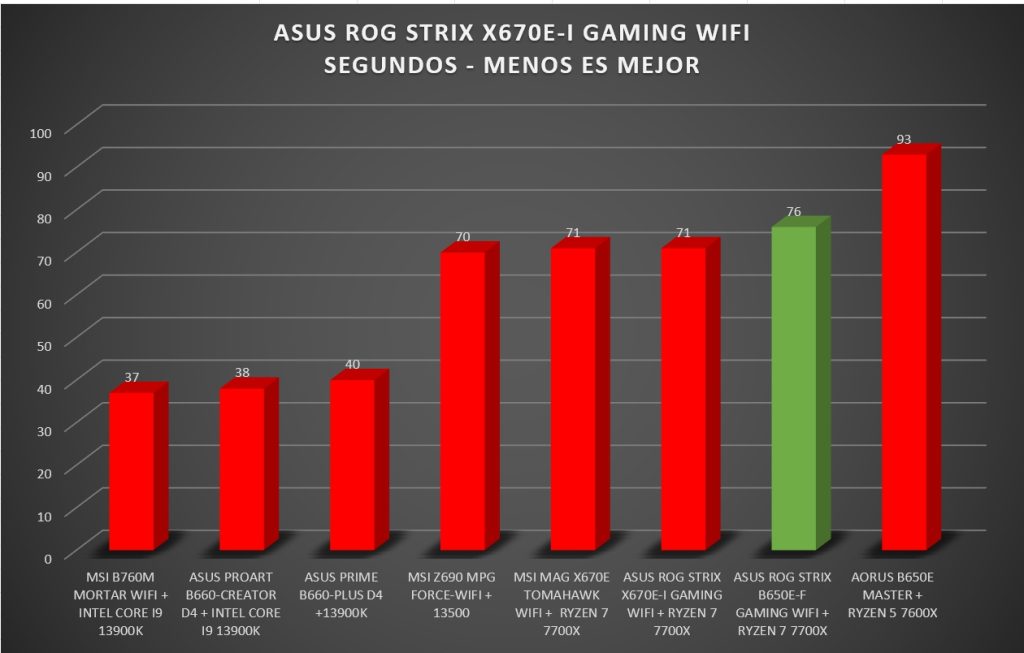

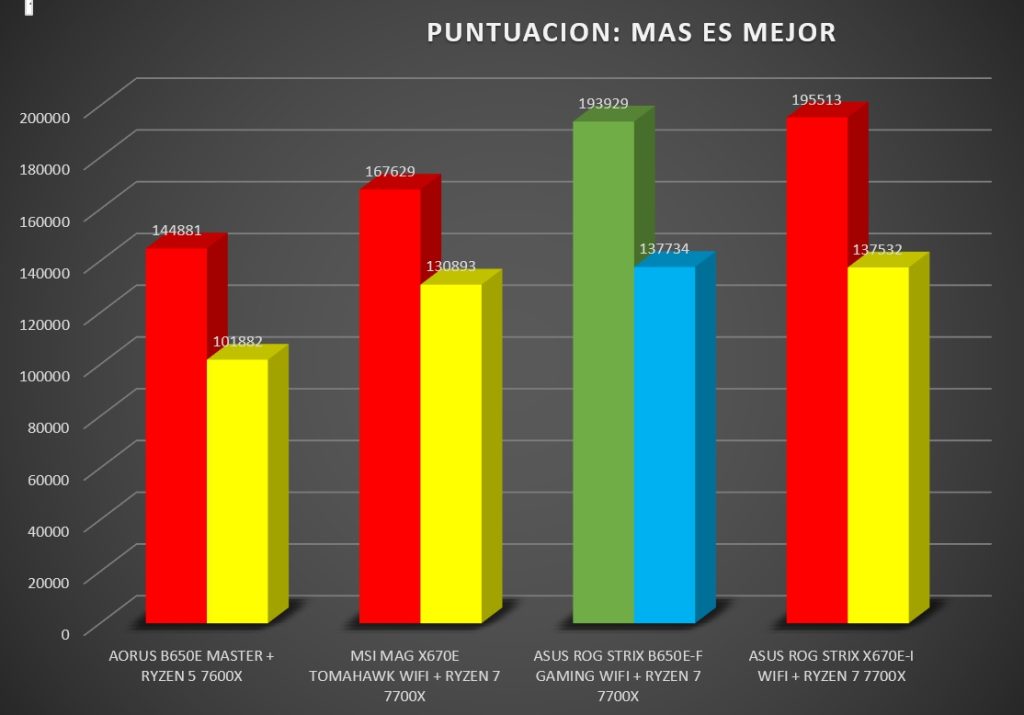

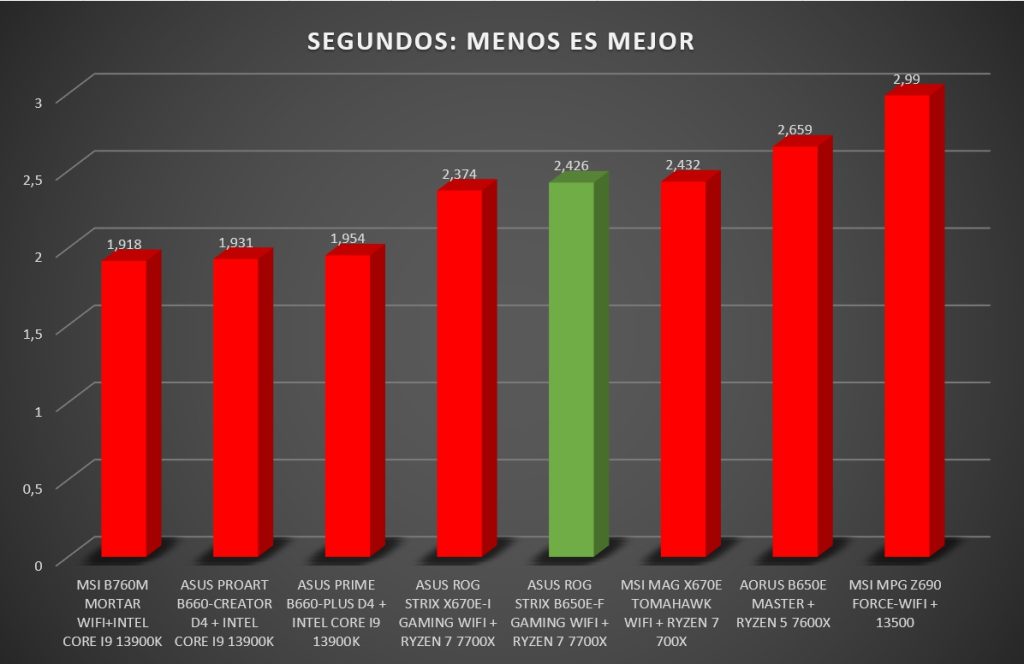

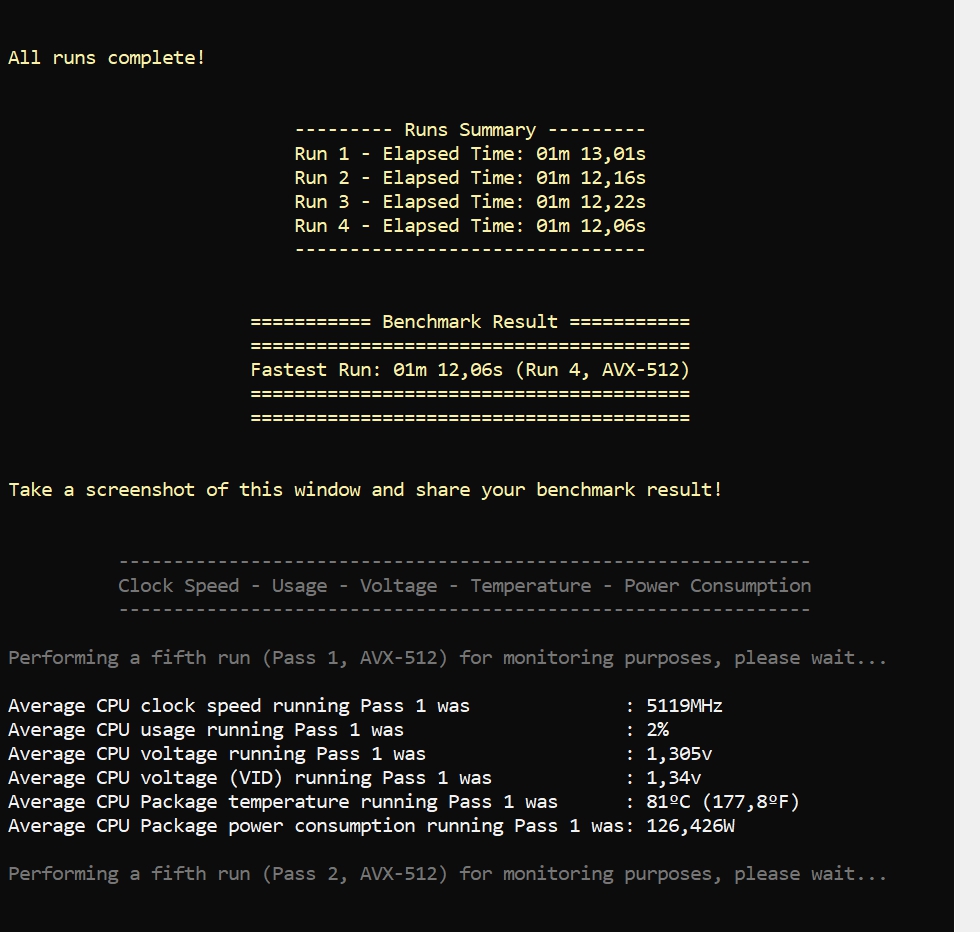

TESTS SINTETICOS

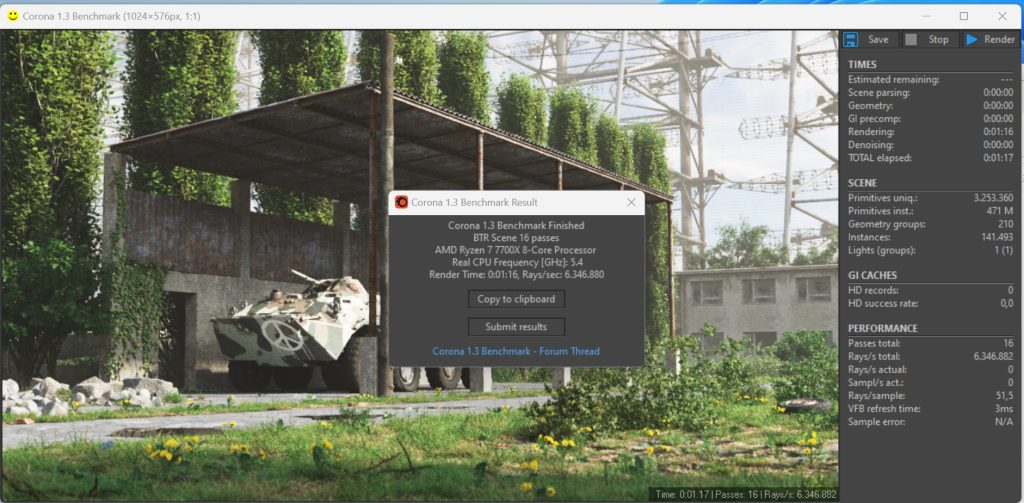

CORONA 1.3
W-PRIME 32: MULTIHILO

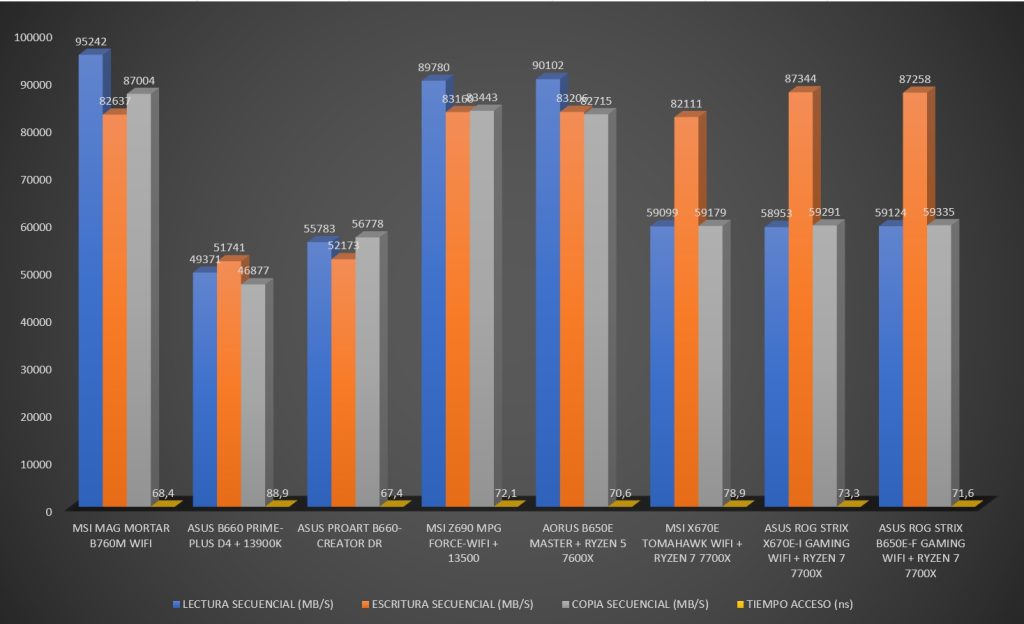

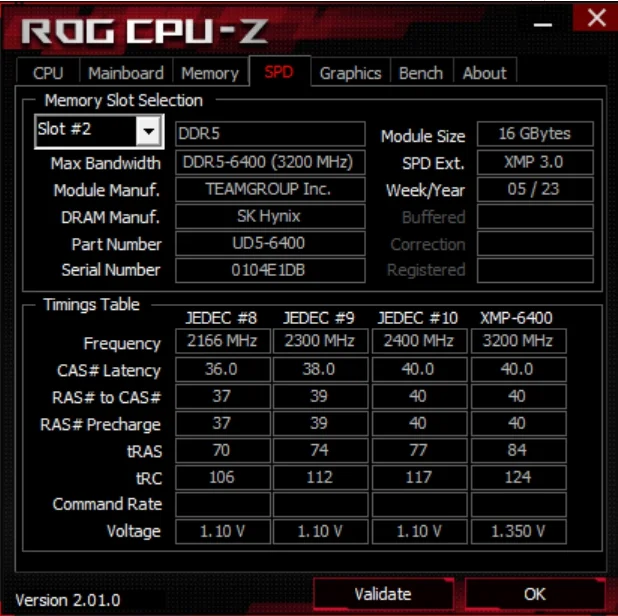

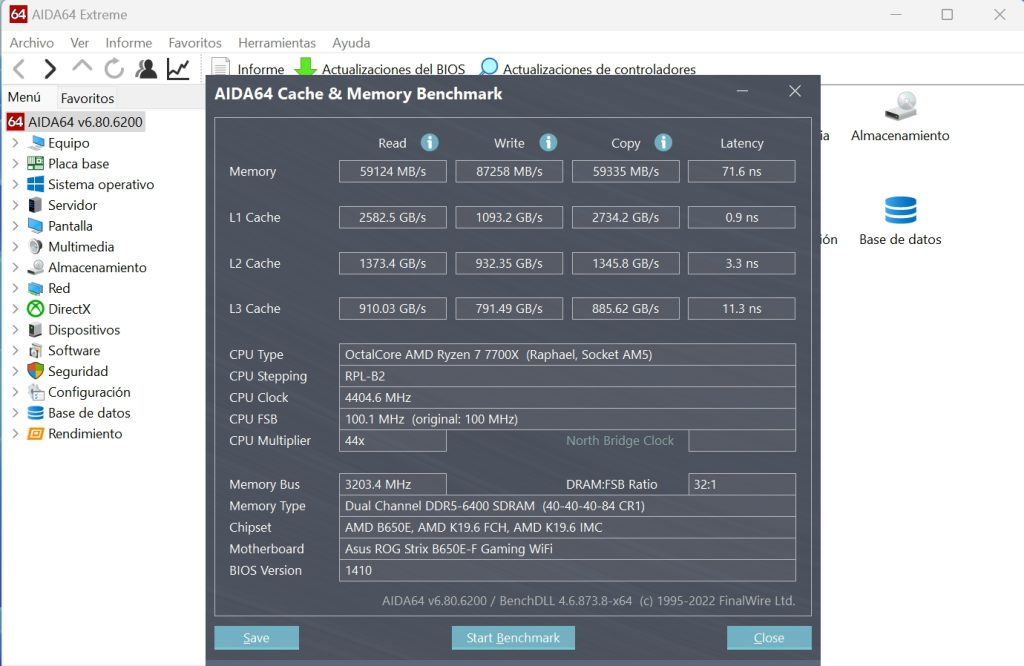

AIDA64: MEMORIA

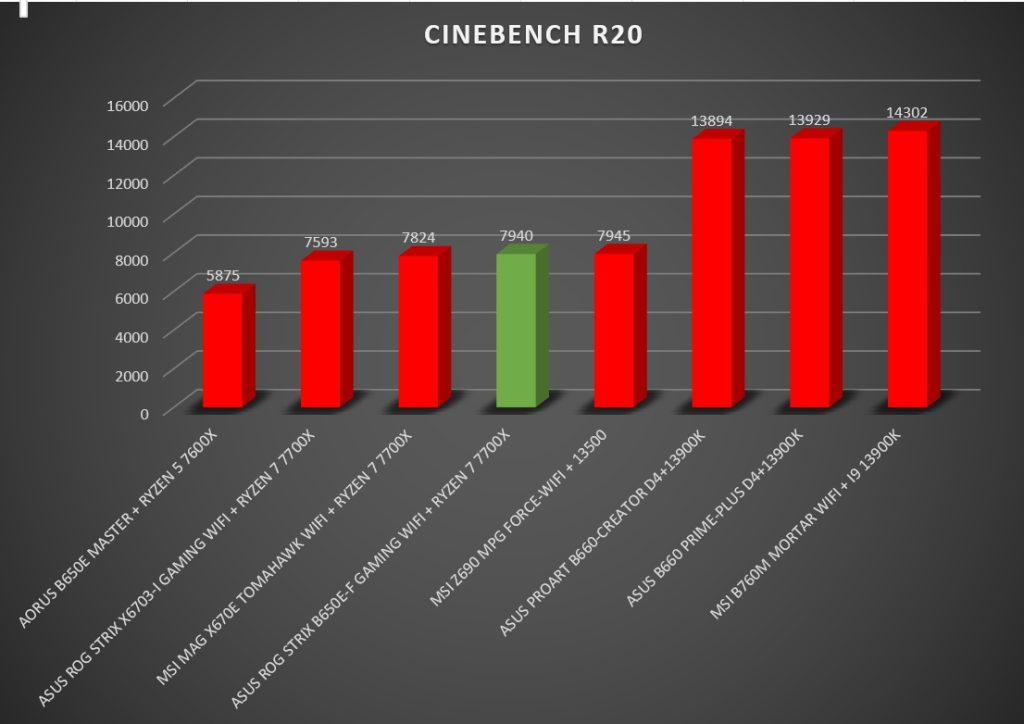

CINEBENCH R20 Y CINEBENCH R23

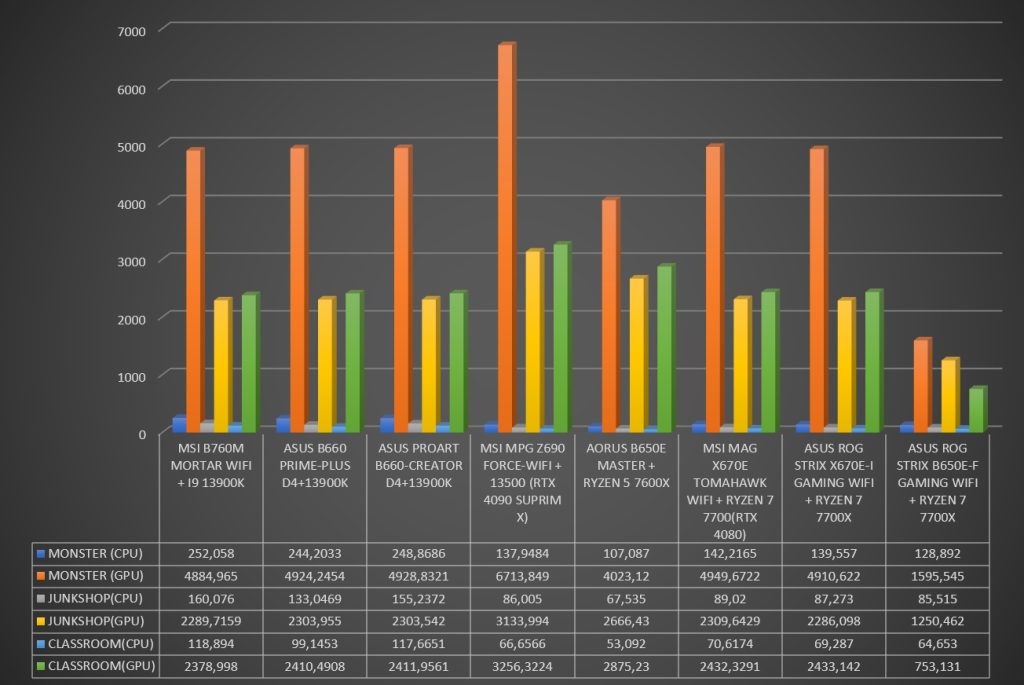

BLENDER 3.5.0

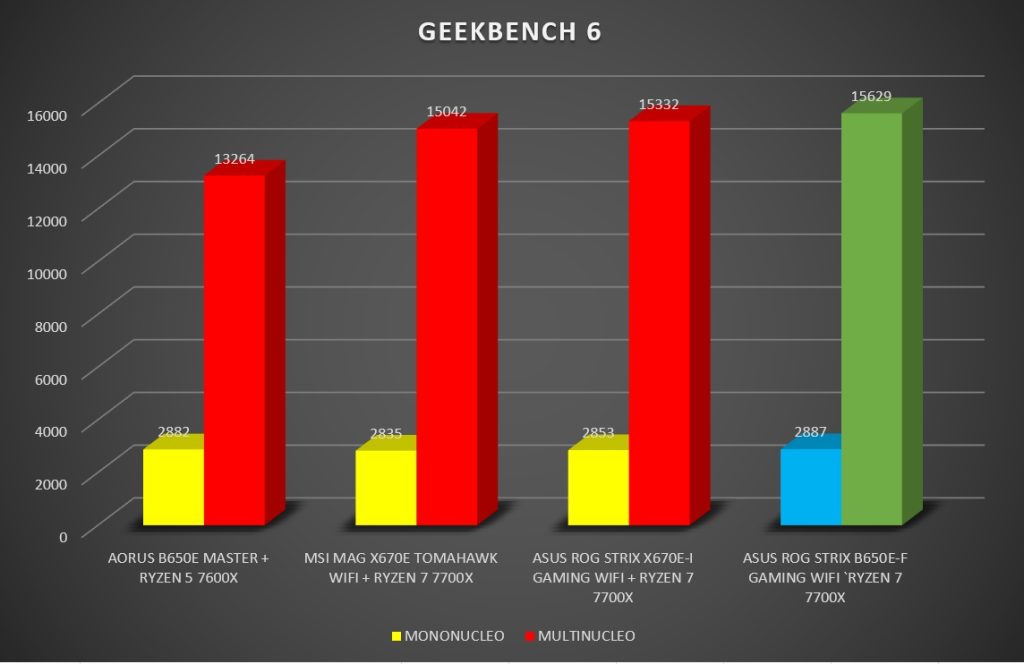

GEEKBENCH 6.0.1

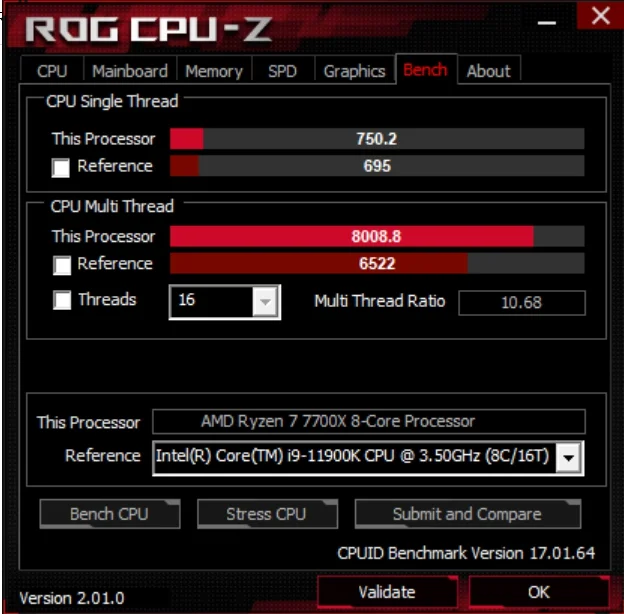

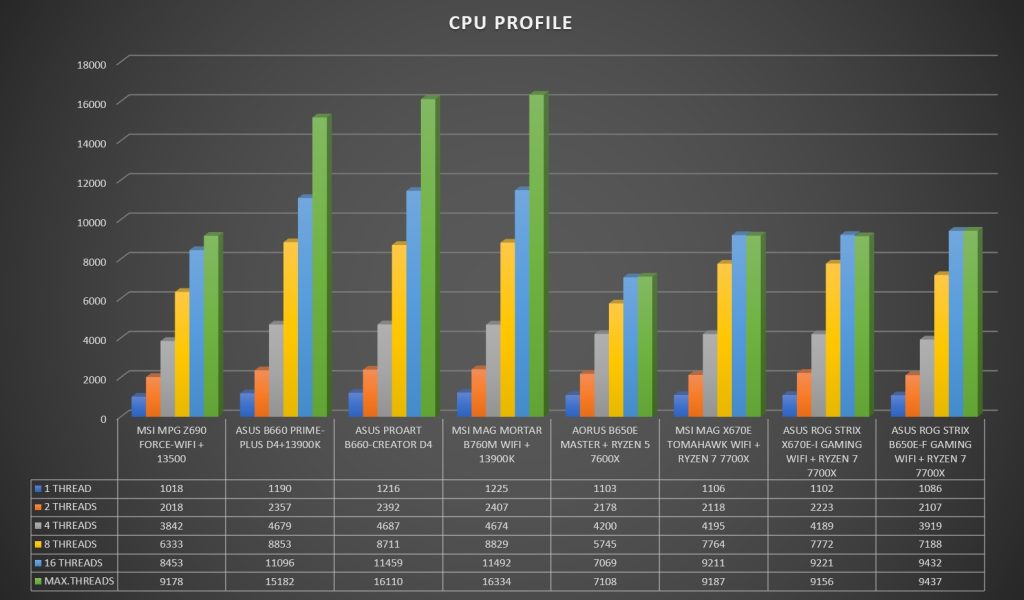

CPU PROFILE

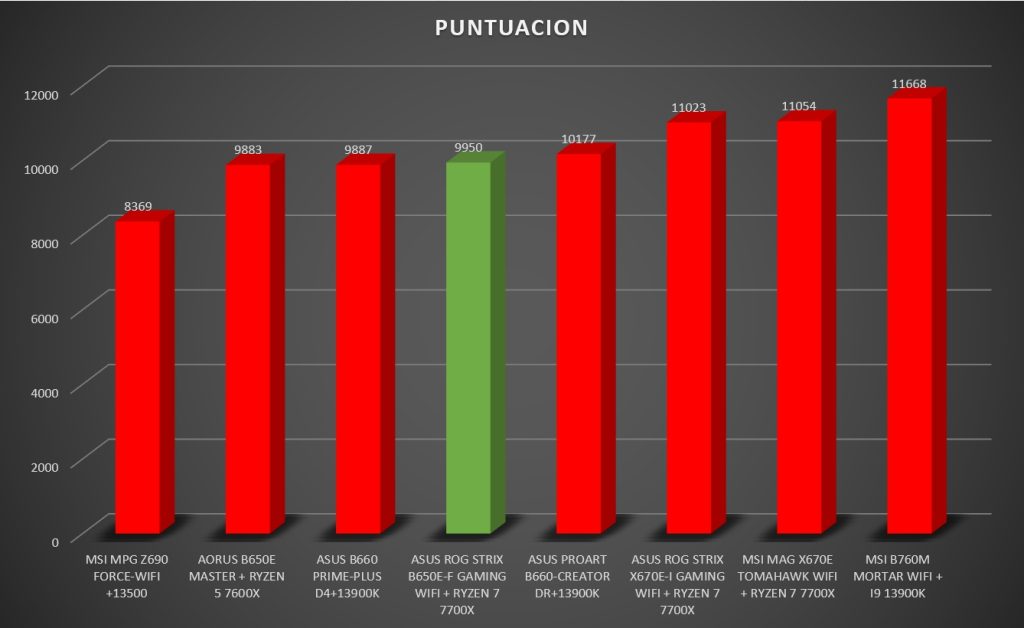

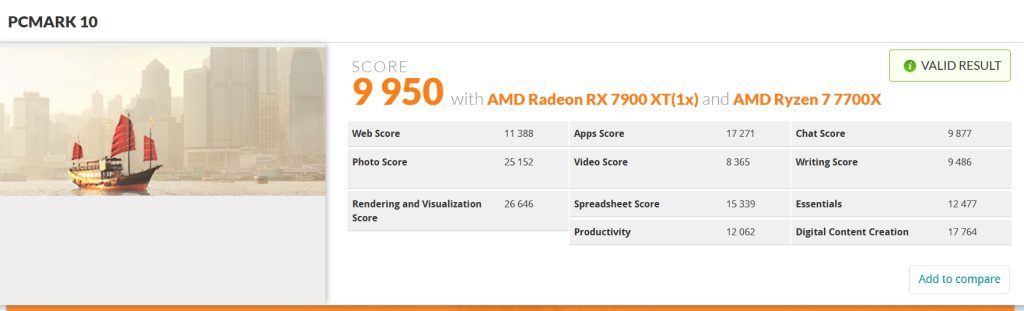

PCMARK 10

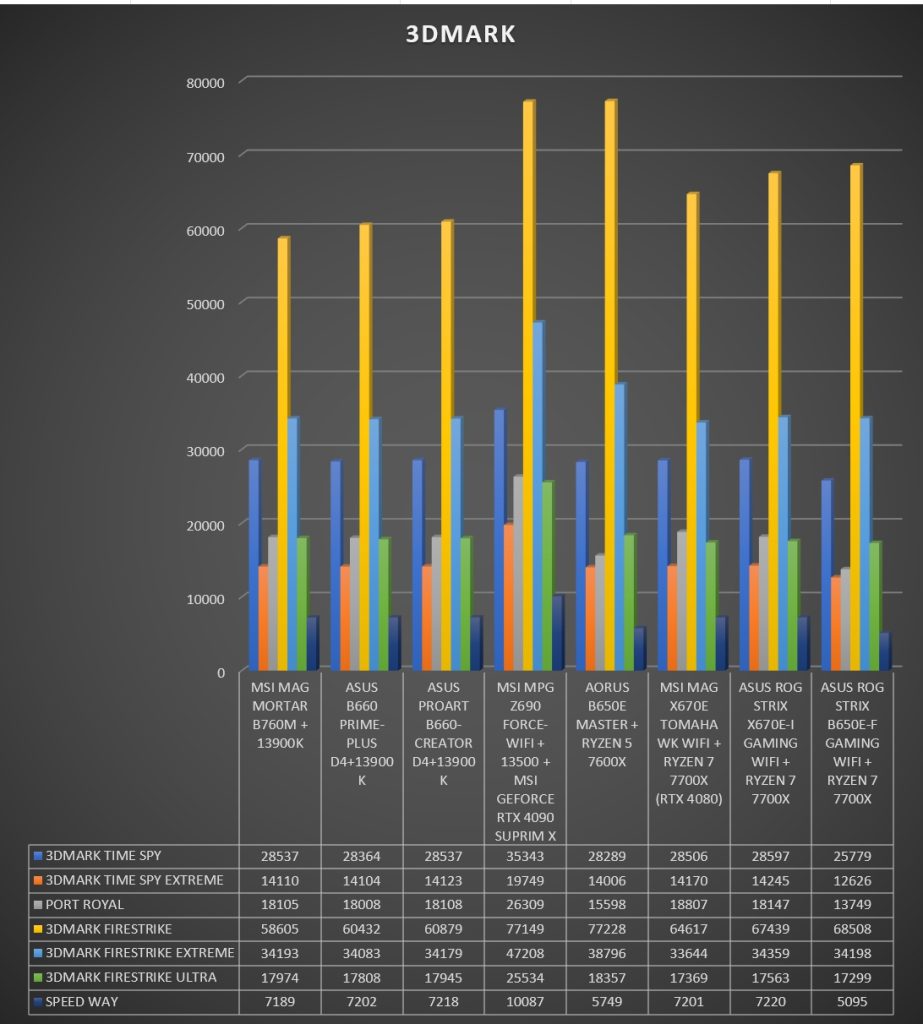

3DMARK
AIDA64: CPU QUEEN Y CPU AES
X264 HD
TEMPERATURAS VRM
Uno de los apartados a los que prestamos atenciĆ³n es a las temperaturas de los VRM, pues ahĆ radica una de las caracterĆsticas mĆ”s importantes para nosotros de cualquier placa base, pues un buen VRM asegura estabilidad y posibilidades de overclocking.

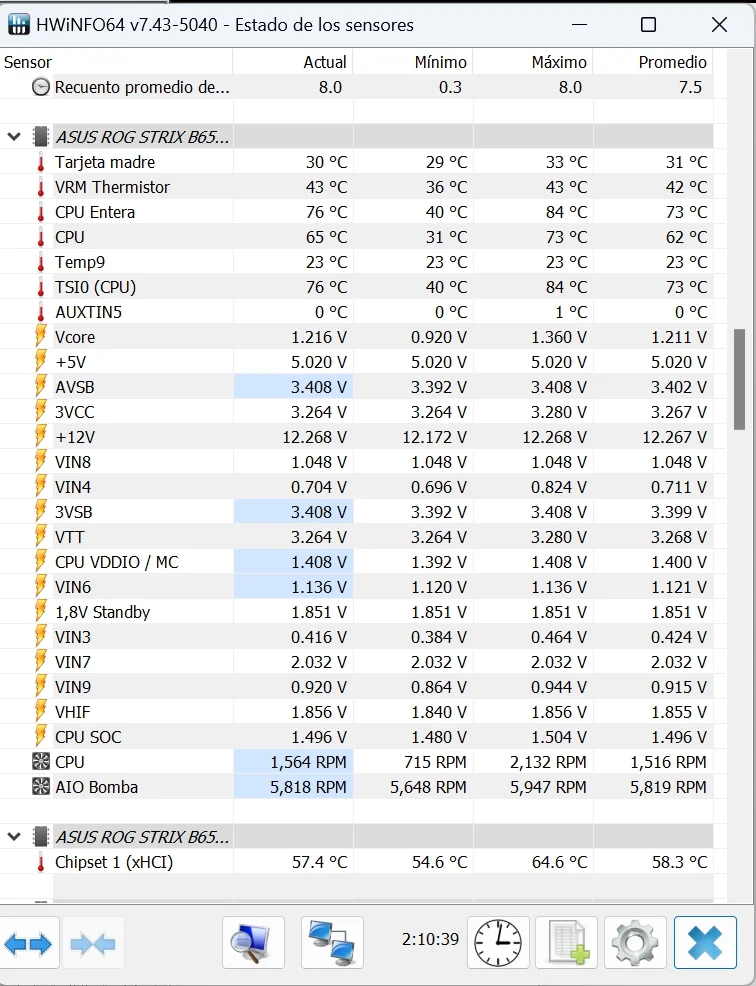

Para medir las temperaturas que es capaz de alcanzar el VRM hemos empleado el bench Cinebench R23 durante 30 minutos consecutivos y monitorizando la tempertura del VRM con HWInfo.
VRM TEMPERATURA MINIMA | VRM TEMPERATURA MAXIMA | |
ASUS ROG STRIX B650E-F GAMING WIFI ( RYZEN 7 7700X) | 36ĀŗC | 43ĀŗC |
El VRM es realmente muy potente como hemos podido comprobar con un procesador tan demandante como es este 7700X. Este VRM consta de 14 fases para Vcore y 2 para VSoC, mostrĆ”ndose realmente capaces para soportar este procesador y sus hermanos mayores sin problemas de ningĆŗn tipo, con unas temperaturas mĆnimas de tan sĆ³lo 36ĀŗC y mĆ”xima de 43ĀŗC.

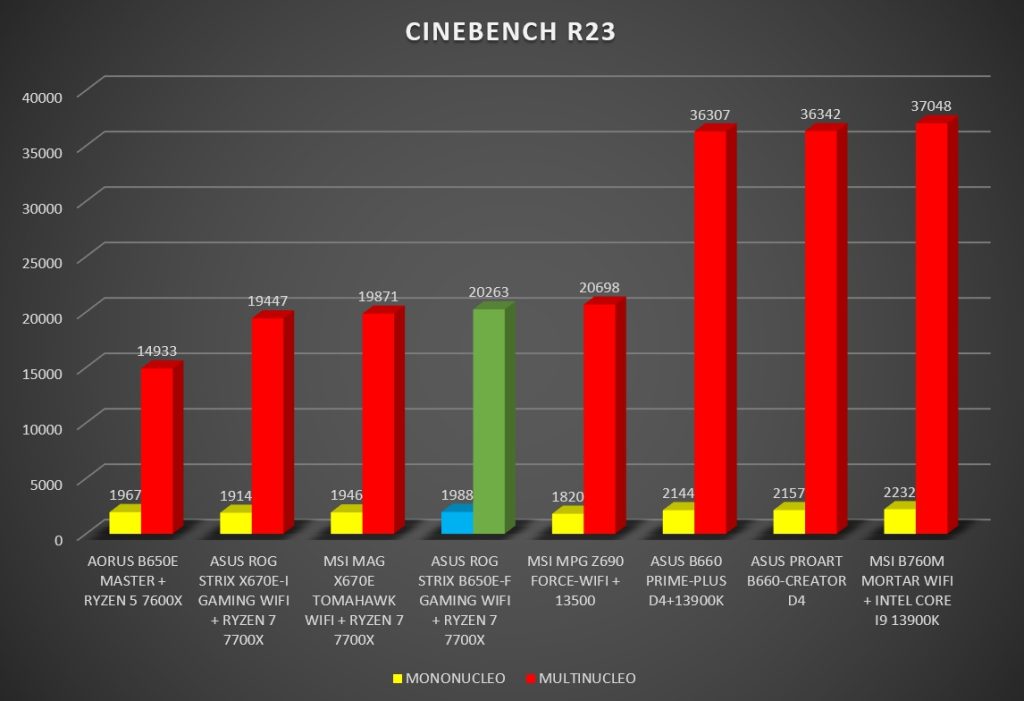

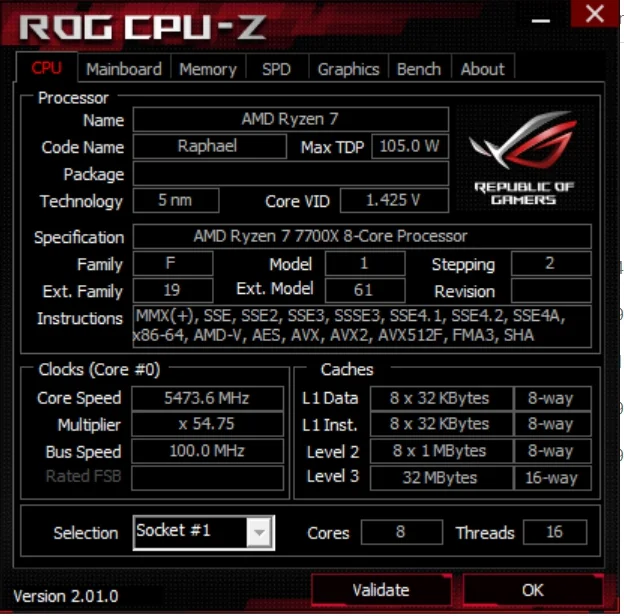

OVERCLOCKING

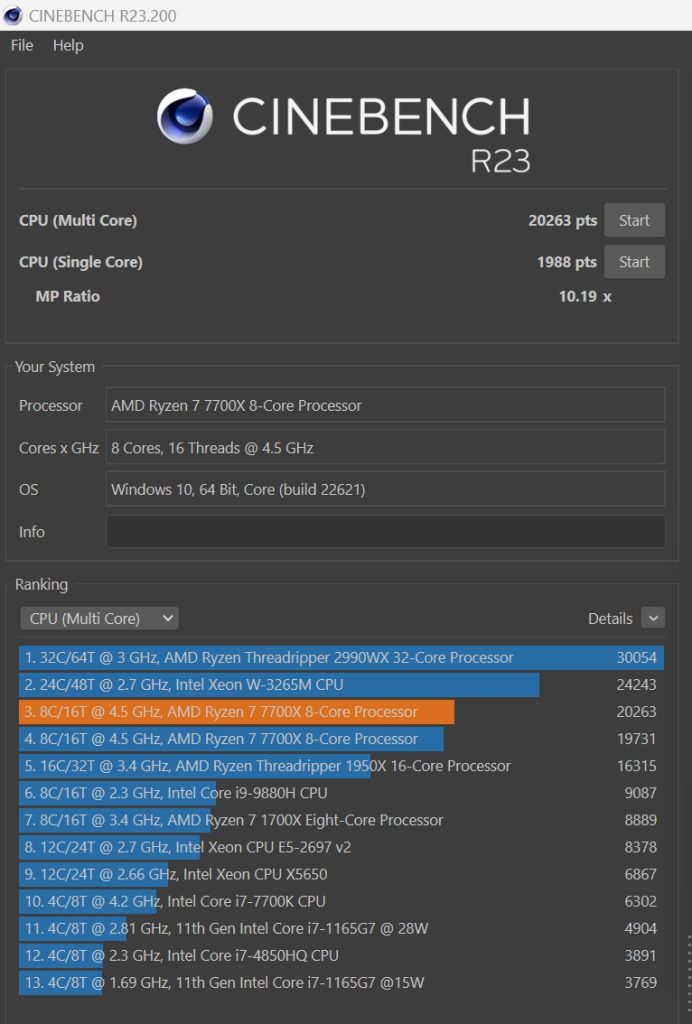

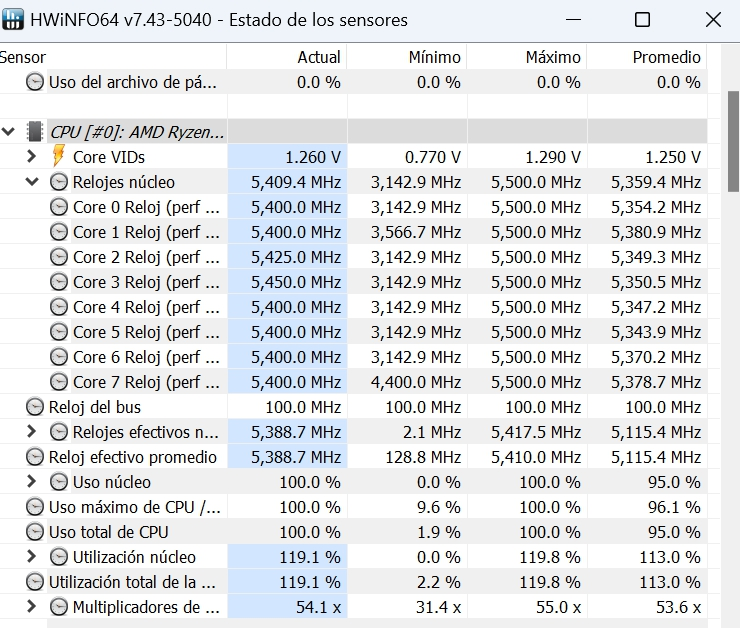

Mediante Ryzen Master, conseguimos setear la frecuencia de los nĆŗcleos de forma estable en 5400 Mhz, pasando de los 19731 puntos a los 20263 puntos, una ganancia del 2.6%
