Hoy analizamos el sistema de refrigeración líquida Asus ROG RYUO 120, una AIO con iluminación Aura Sync RGB y una pantalla OLED de 1.77″ que muestra estadísticas del sistema en tiempo real, logotipos o animaciones personalizadas y que cuenta con un ventilador diseñado por ROG que optimiza el flujo de aire y su presión estática, todo ello gobernado por el software ROG Vortex que permite modificar la iluminación , pantalla OLED y enfriamiento.
[taq_review]
Muchísimas gracias a ASUS por enviarnos el sistema de refrigeración líquida Asus ROG RYUO 120 para esta review
ASUS ROG RYUO 120: CARACTERISTICAS TECNICAS
- Water Block
Water Block Dimension: 80 x 80 x 45 mm
Block Material (CPU plate): Copper
CPU Socket Support: Intel: LGA 115x,1366, 2011, 2011-3, 2066；AMD: AM4, TR4* - Radiator
Radiator Dimension: 150 x 122 x 27 mm
Radiator Material: Aluminum
Tube: Sleeved Rubber tube
Tube Length: 380 mm - Ventilador
Fan: 1 x ROG Designed radiator FAN
Fan size: 1 Fan Slots (120mm)
Fan Dimension: 120 x 120 x 25 mm
Fan Speed: 800 ~ 2500 RPM +/- 10 %
Fan Static Pressure: 5.0 mmH2O
Fan Air Flow: 80.95 CFM / 137.5 m3h
Fan Noise: 37.6 dB(A)
Control Mode: PWM - Caracteristicas Especiales
OLED Display: 1.77 » Full Color OLED
AURA Sync Support: Yes - Contenido del Paquete
ROG RYUO 120 Liquid Cooler
Accesory Pack of Scews and brackets
1 x 120mm ROG Ryuo Fan Model 12
USB Cable for Software control
Thermal compound (pre-applied)
Quick Start Guide - Compatibilidad
Intel: LGA 1150, 1151, 1152, 1155, 1156, 1366, 2011, 2011-3, 2066
AMD: AM4, TR4* - Warranty
Warranty: 3 years
[nextpage title= «ASUS ROG RYUO 120: UNBOXING Y ACCESORIOS»]
Sentimos no poder ofreceros una imagen de la parte frontal del embalaje, pero la agencia de transportes pego la etiqueta de envio en esta zona con información privada de otro reviewer por lo que no es posible mostrarla. El embalaje lo compone una caja de cartón de tonos oscuros/rojo donde vemos varias imágenes del kit y sus principales características técnicas, además del logo de ROG y el modelo del AIO.
En el resto de perfiles del embalaje encontramos más información sobre el kit de RL en varios idiomas, entre ellos el nuestro.

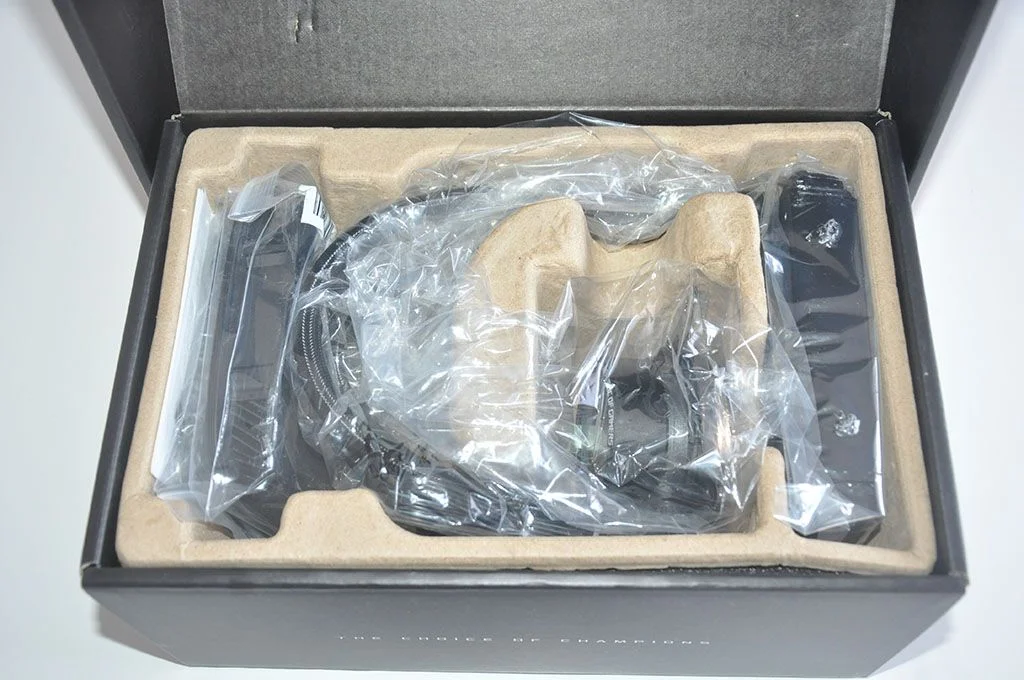

Abrimos el embalaje y vemos que el kit viene muy bien protegido: colocado en un molde de cartón neutro y todos los elementos y accesorios dispuestos en bolsas de plástico transparente.

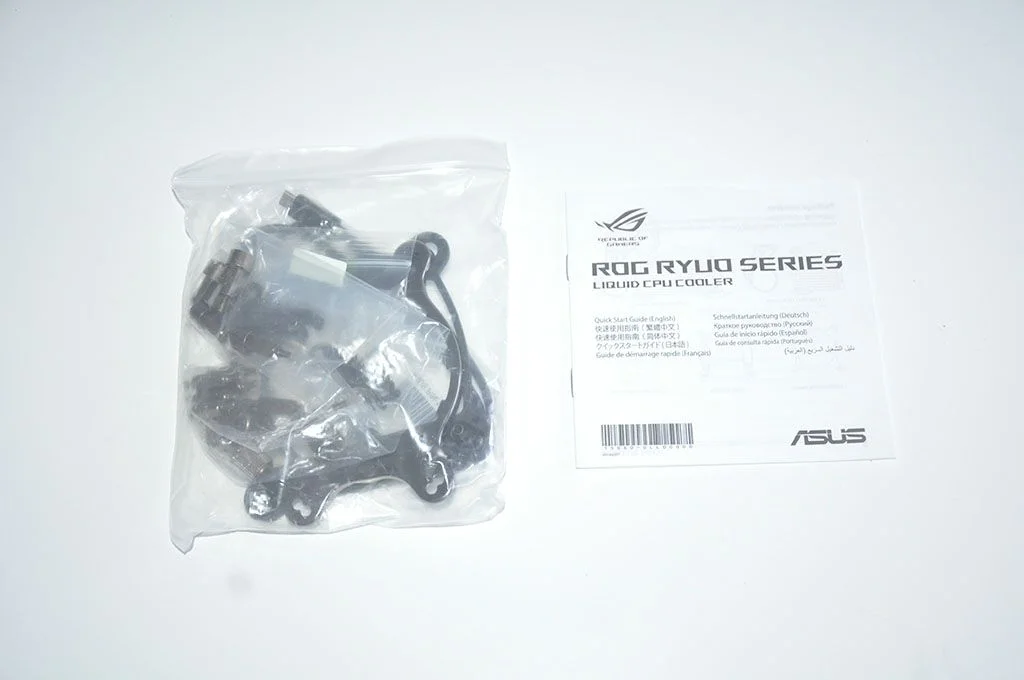

Detalle de todos los accesorios, con los elementos necesarios para su instalación en los sockets habituales de Intel y AMD y un manual de instrucciones.
[nextpage title= «ASUS ROG RYUO 120: EN DETALLE»]

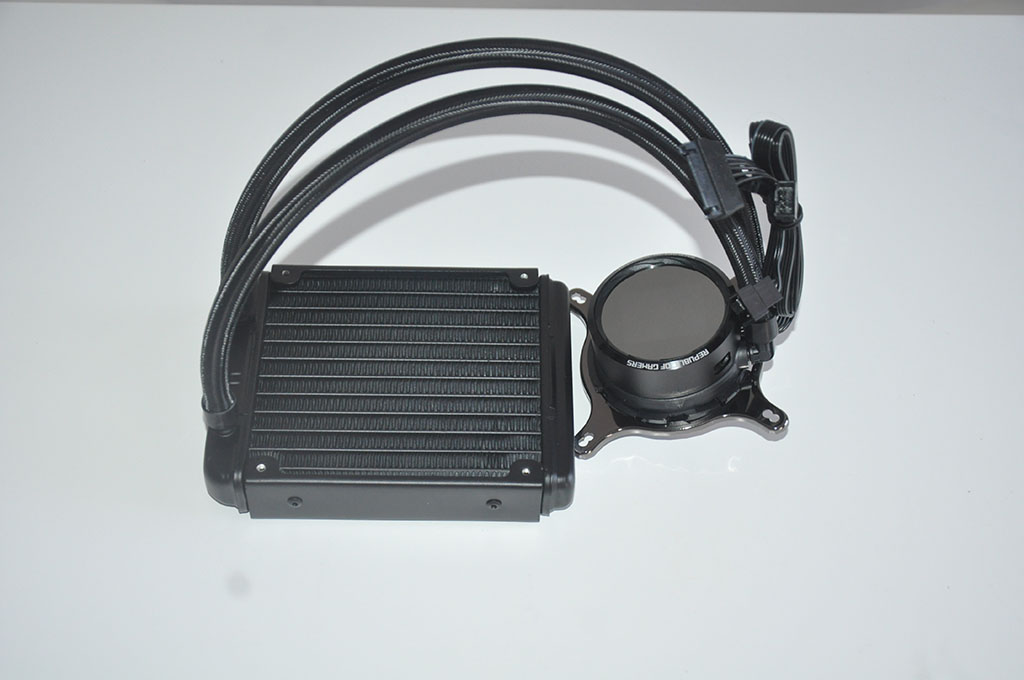

Detalle el kit de RL. Posee un diseño realmente atractivo, con una bomba con forma de «espejo» en su zona superior. La calidad de materiales percibida es muy elevada.

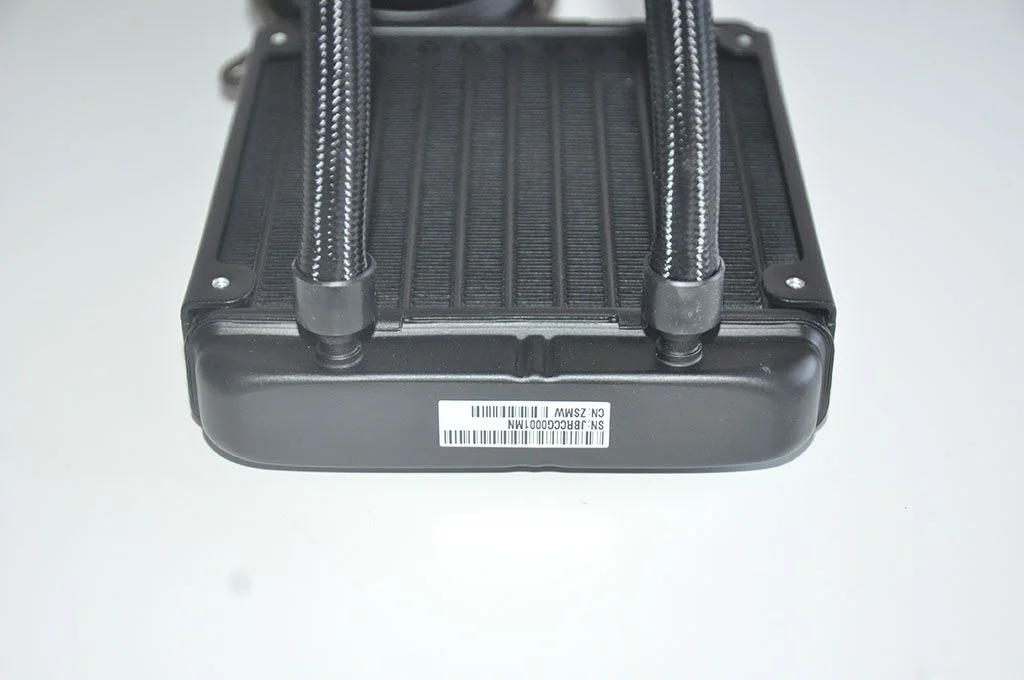

Los tubos, de gran calidad y mallados, tienen una longitud de 38 cm, por lo que su longitud es muy adecuada. Rematan en unos racores metálicos que se incustran en el radiador de forma completamente estanca.

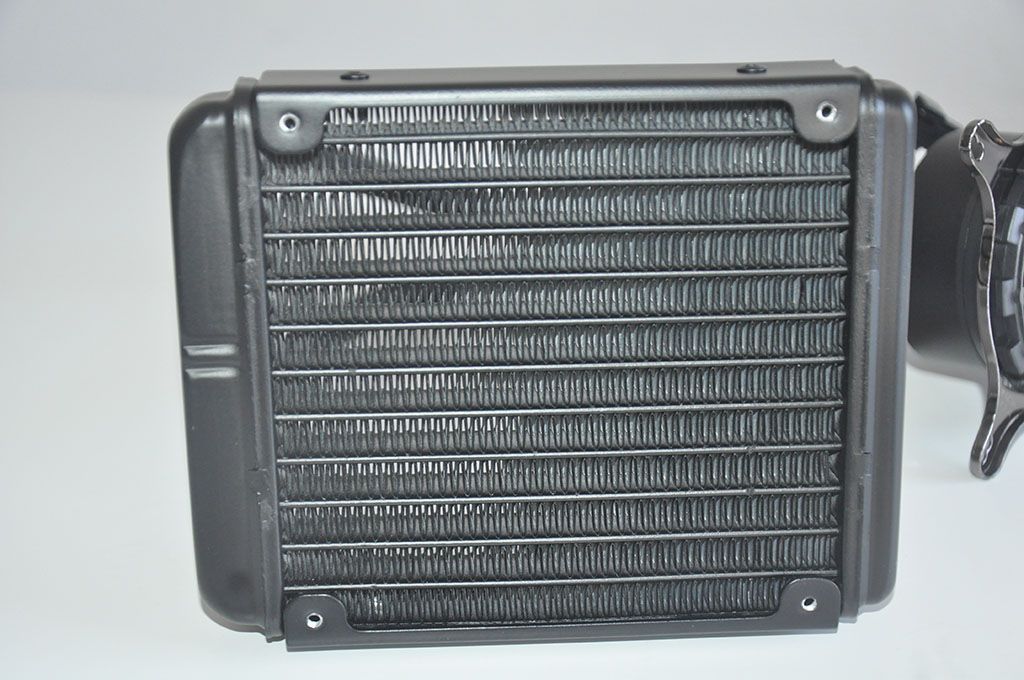

El radiador, de aluminio y pintado en color negro, tiene unas dimensiones de 150X122X27mm

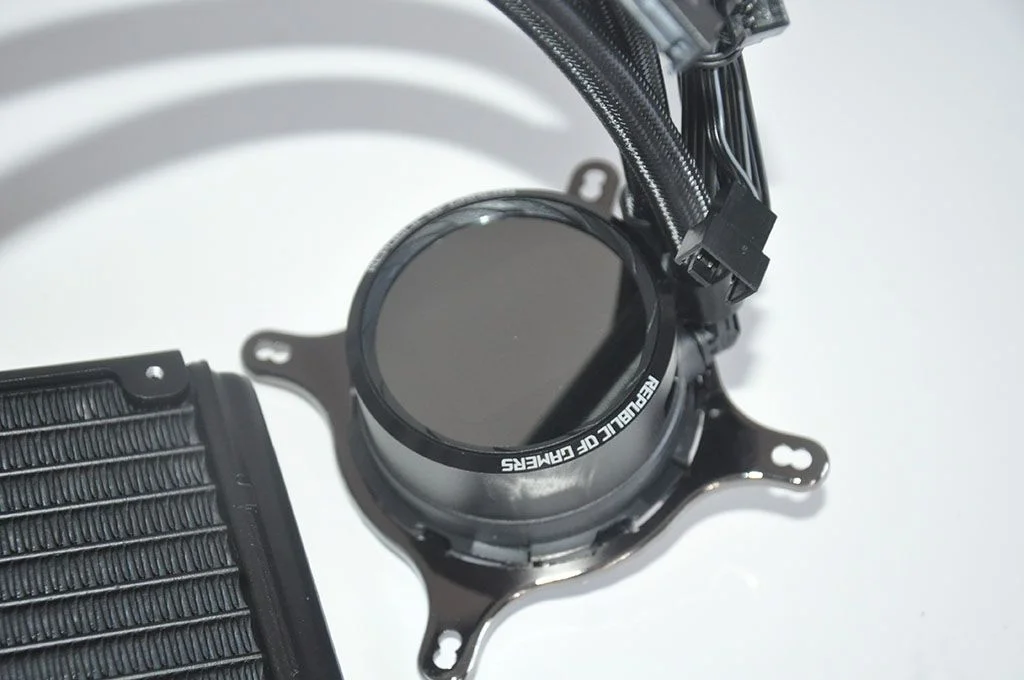

La bomba, tiene unas dimensiones de 80 x 80 x 45 mm y finaliza en una zona en forma de espejo que nos mostrará información sobre el equipo , una imagen o logo personalizado. El diámetro de esta pantalla es de 1.77″
El cuerpo de la bomba es de plástico.

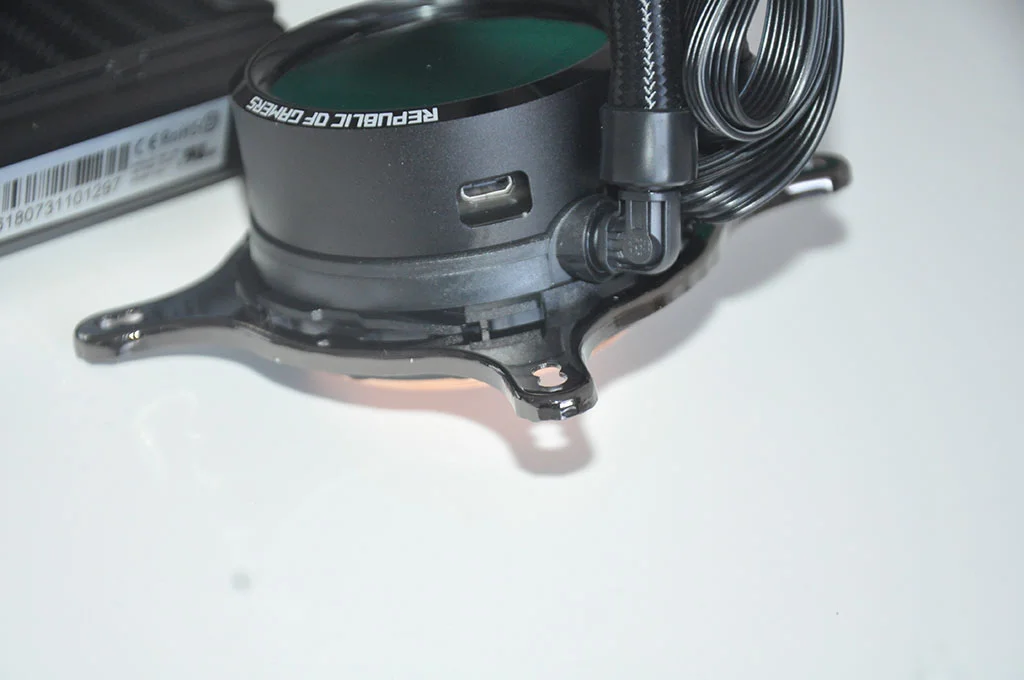

La bomba posee un conector Micro-USB para su conexión a la placa base y monitorización de estado.

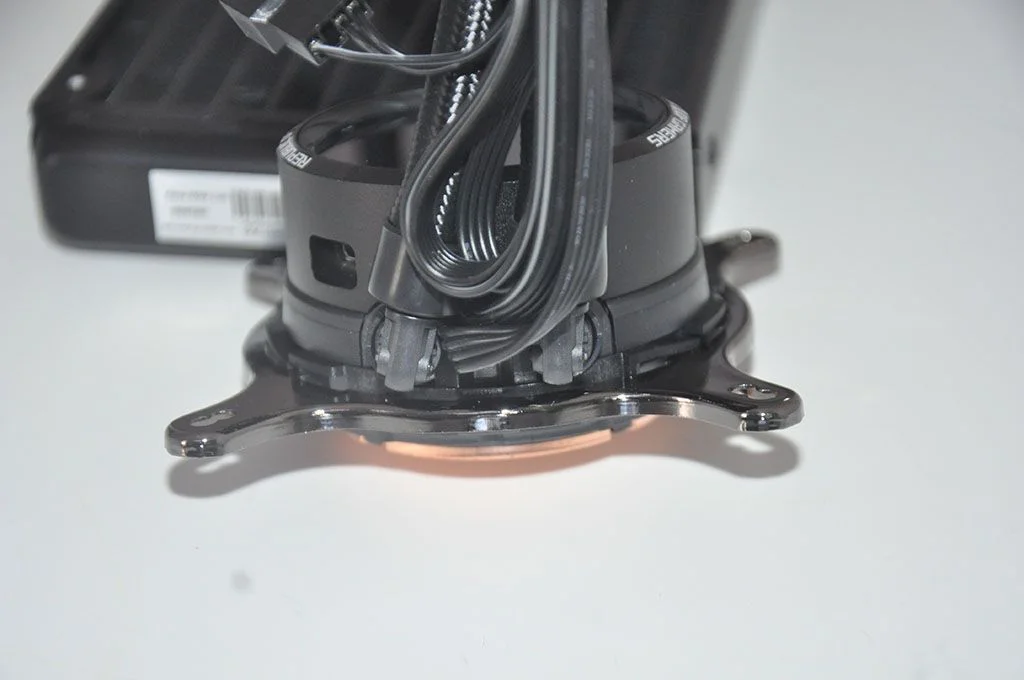

Los tubos del agua rematan en unos racores que permiten cierto desplazamiento de estos tubos.

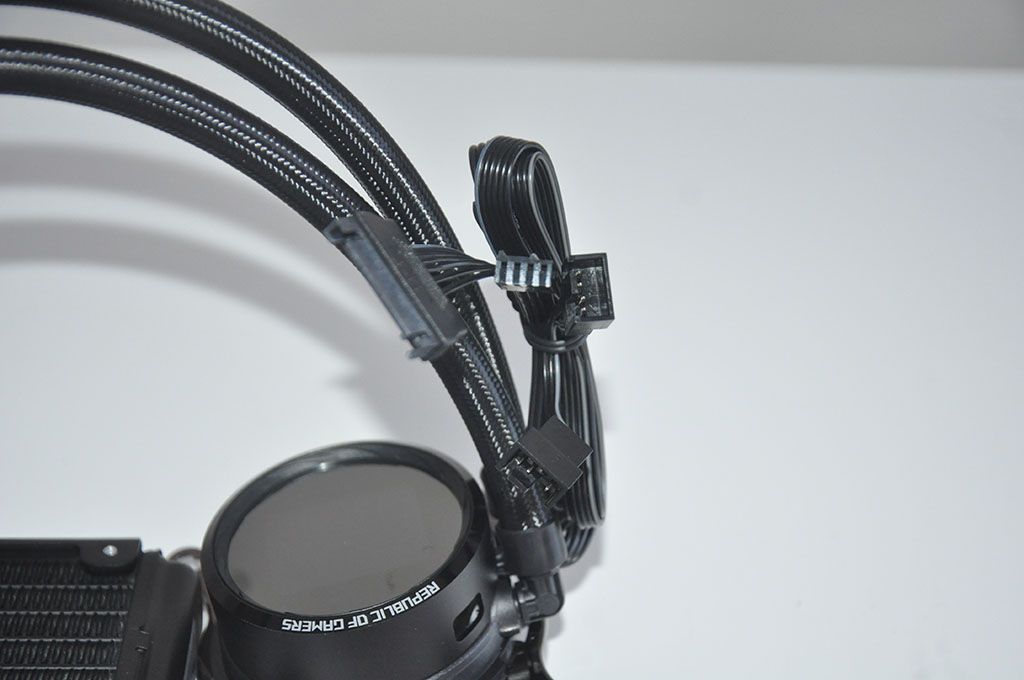

La bomba para su alimentación posee un conector SATA, dos conectores de 3 pines macho.

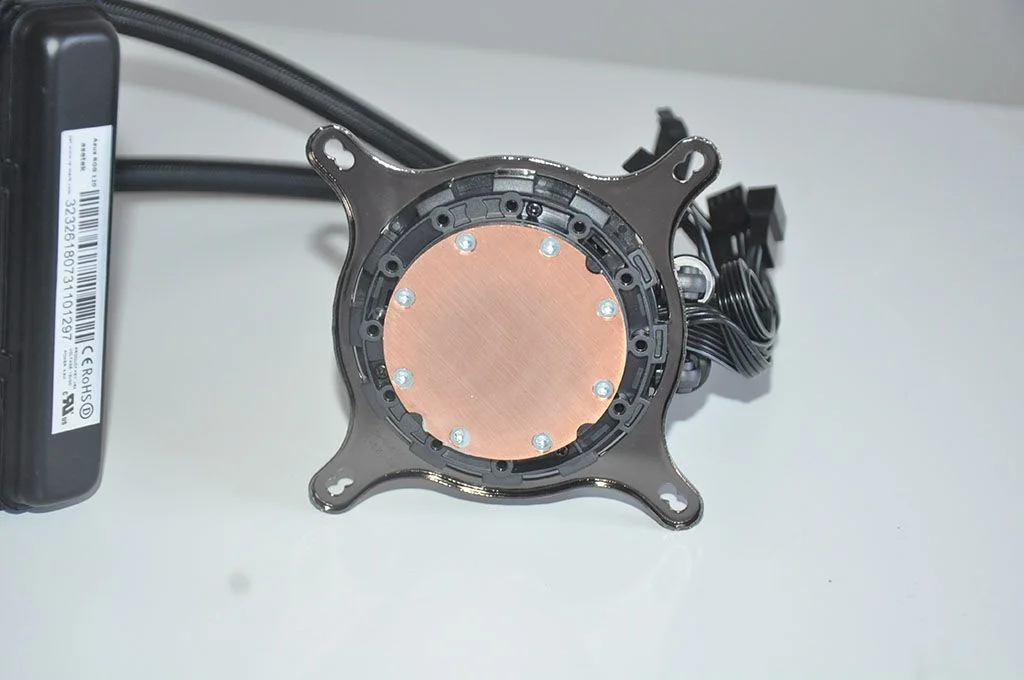

La base de la bomba es circular y de cobre. Es compatible con estos sockets:
Intel: LGA 1150, 1151, 1152, 1155, 1156, 1366, 2011, 2011-3, 2066
AMD: AM4, TR4*
* Se necesita un adaptador que se vende aparte.

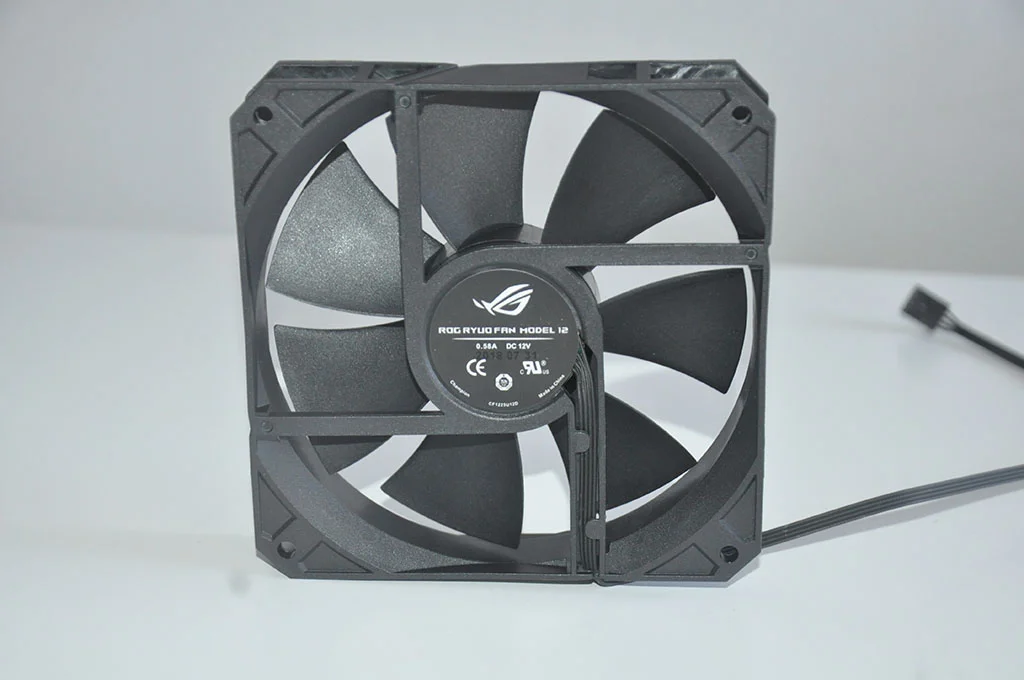

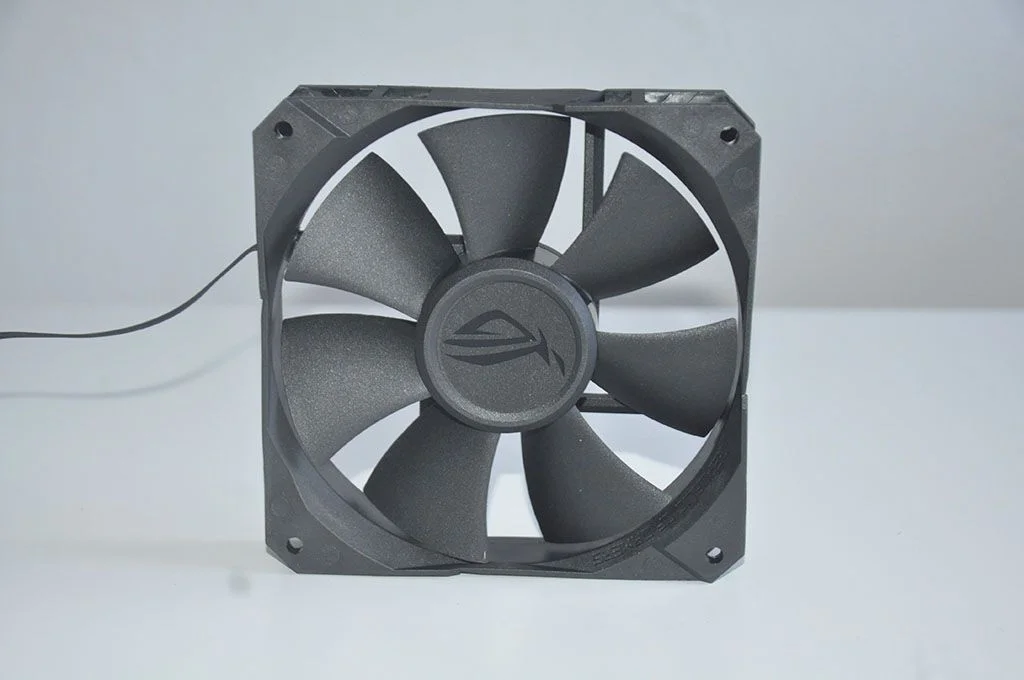

Pasamos al ventilador de 120mm que ha sido diseñado por ROG y que tiene unas características muy interesantes. Posee 7 aspas y está optimizado para el radiador : mediante su control PWM, gira entre las 800/2500 rpm, y posee una gran presión estática de 5.0 mm H2O, generando un importante caudal de aire: 80.95 CFM, con un nivel sonoro a primera vista un poco elevado: 37.6 dBa
Detalle del conector PWM de 4 pines que alimenta al ventilador.
[nextpage title= «ASUS ROG RYUO 120: INSTALACION»]
Vamos a instalar el sistema de refrigeración líquida en un sistema con socket 2066. Para ello colocaremos estos soportes roscados en el zócalo de la placa base.

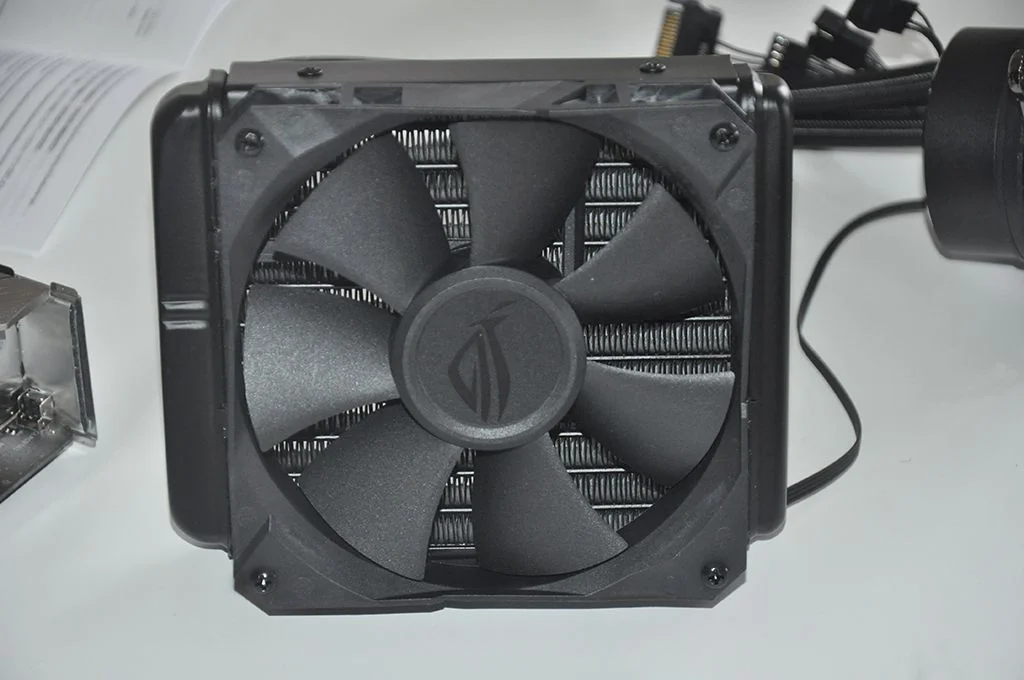

Fijaremos ya el ventilador al radiador con los 4 tornillos que componen el bundle

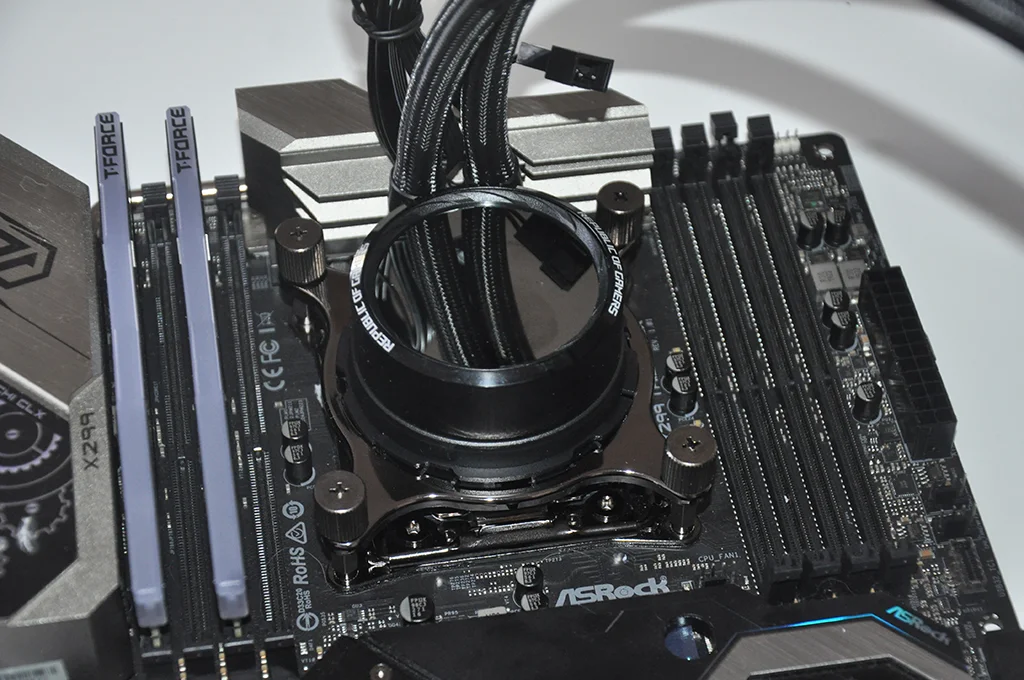

Colocaremos pasta térmica sobre el procesador y colocaremos sobre la CPU la bomba del sistema de refrigeración, fijaremos el conjunto con estas 4 tuercas suministradas:
Vista final del proceso. Ahora sólo nos queda conectar el cable PWM de la bomba a la placa base y conectar el cable del ventilador a los conectores propios de la bomba:

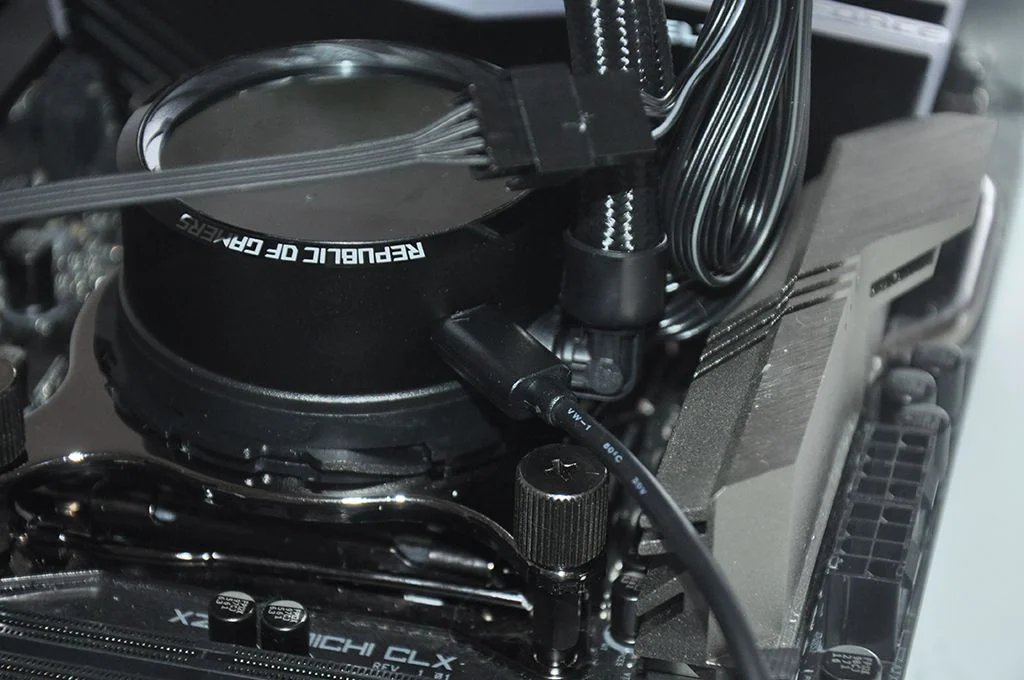

No os olvidéis de conectar el cable Micro-USB a un conector USB 2.0 libre de vuestra placa base.
[nextpage title= «ASUS ROG RYUO 120: SOFTWARE E ILUMINACION»]
Para poder configurar la iluminación de la bomba y de la pantalla Live Dash, necesitamos bajar el software Armoury Crate desde la pagina de Asus:

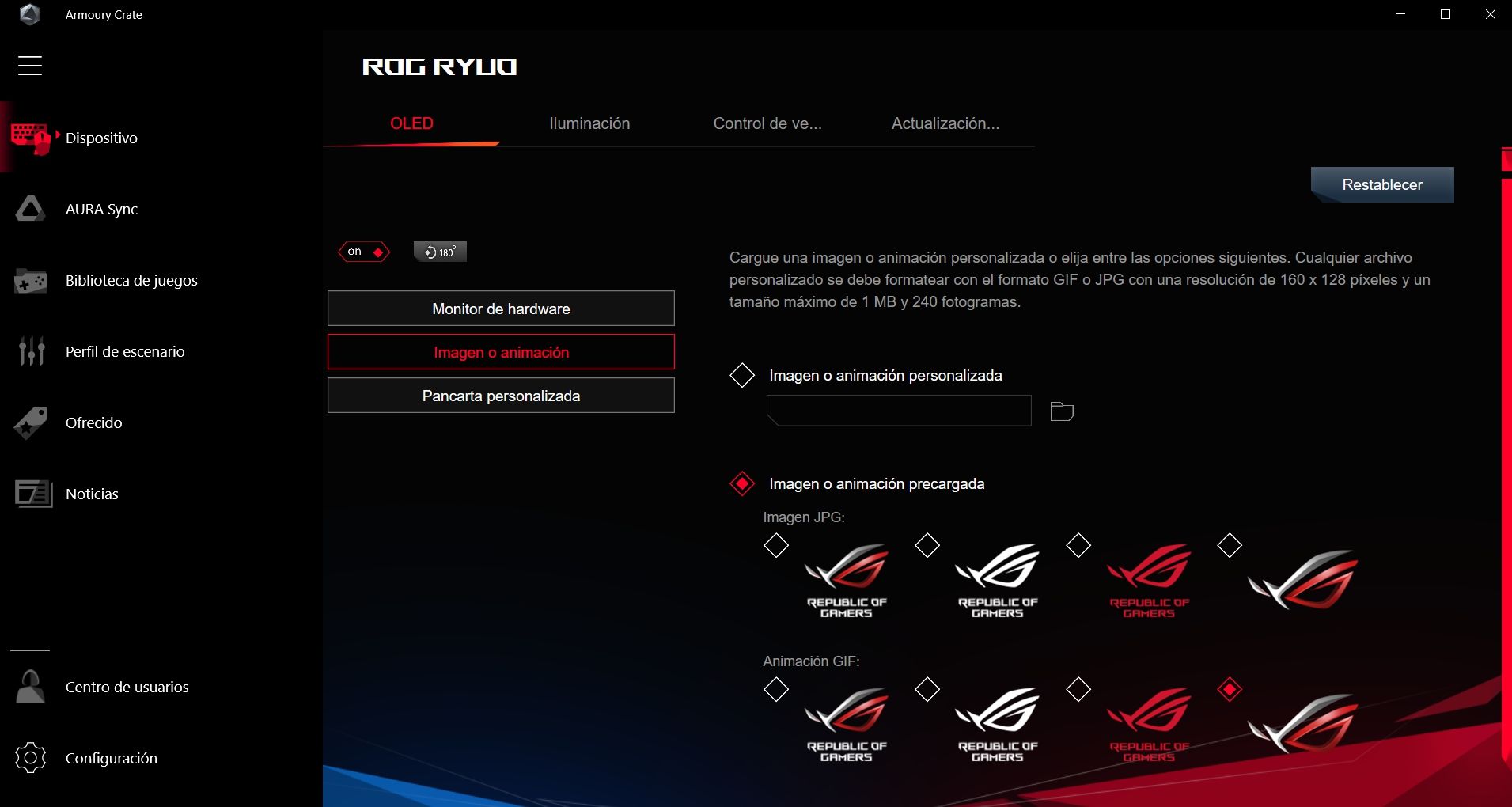

La pantalla Live Dash, podemos configurarla para que muestre una imagen personalizada – resolución 160X128 pixeles, una imagen precargada o bien una animación GIF.

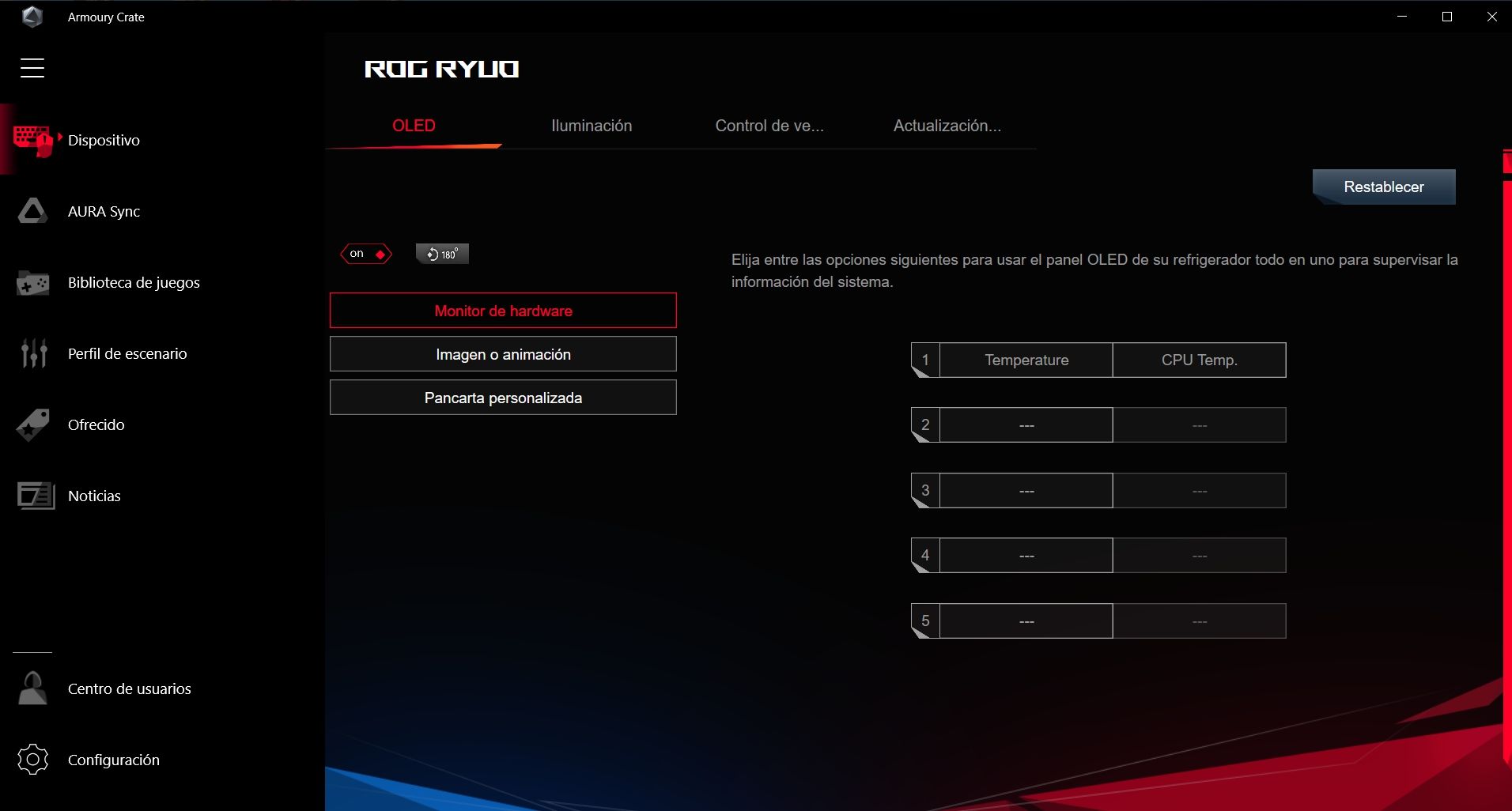

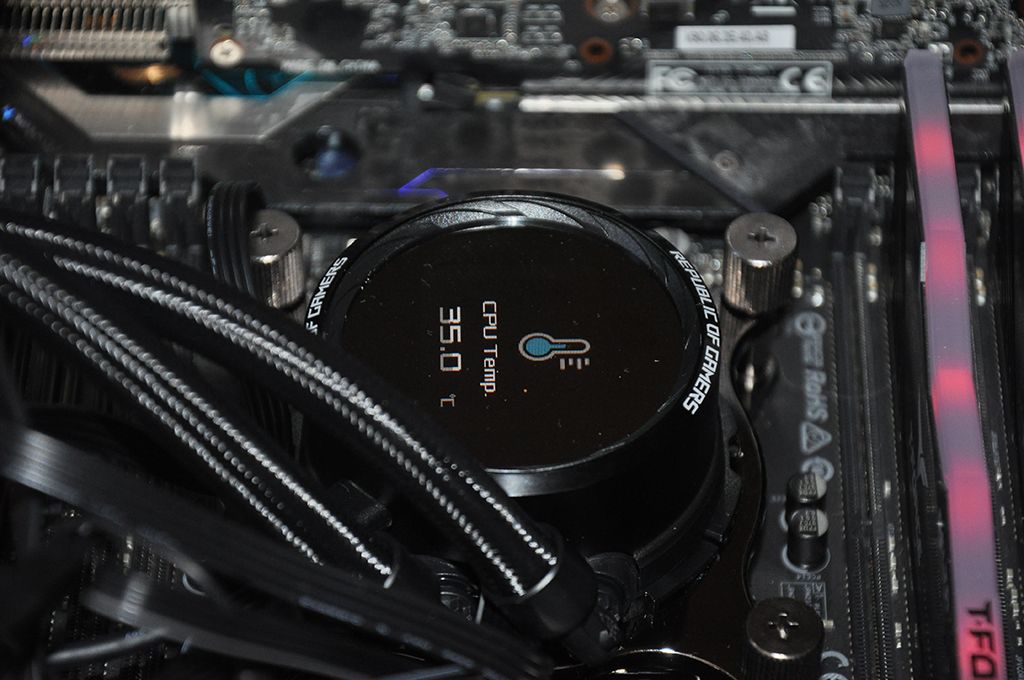

Mucho más útil es la opción Monitor de Hardware que nos permite mostrar diversos parámetros de funcionamiento de nuestro equipo, como la temperatura, voltaje, rpm de la bomba, etc.. como veremos más adelante.

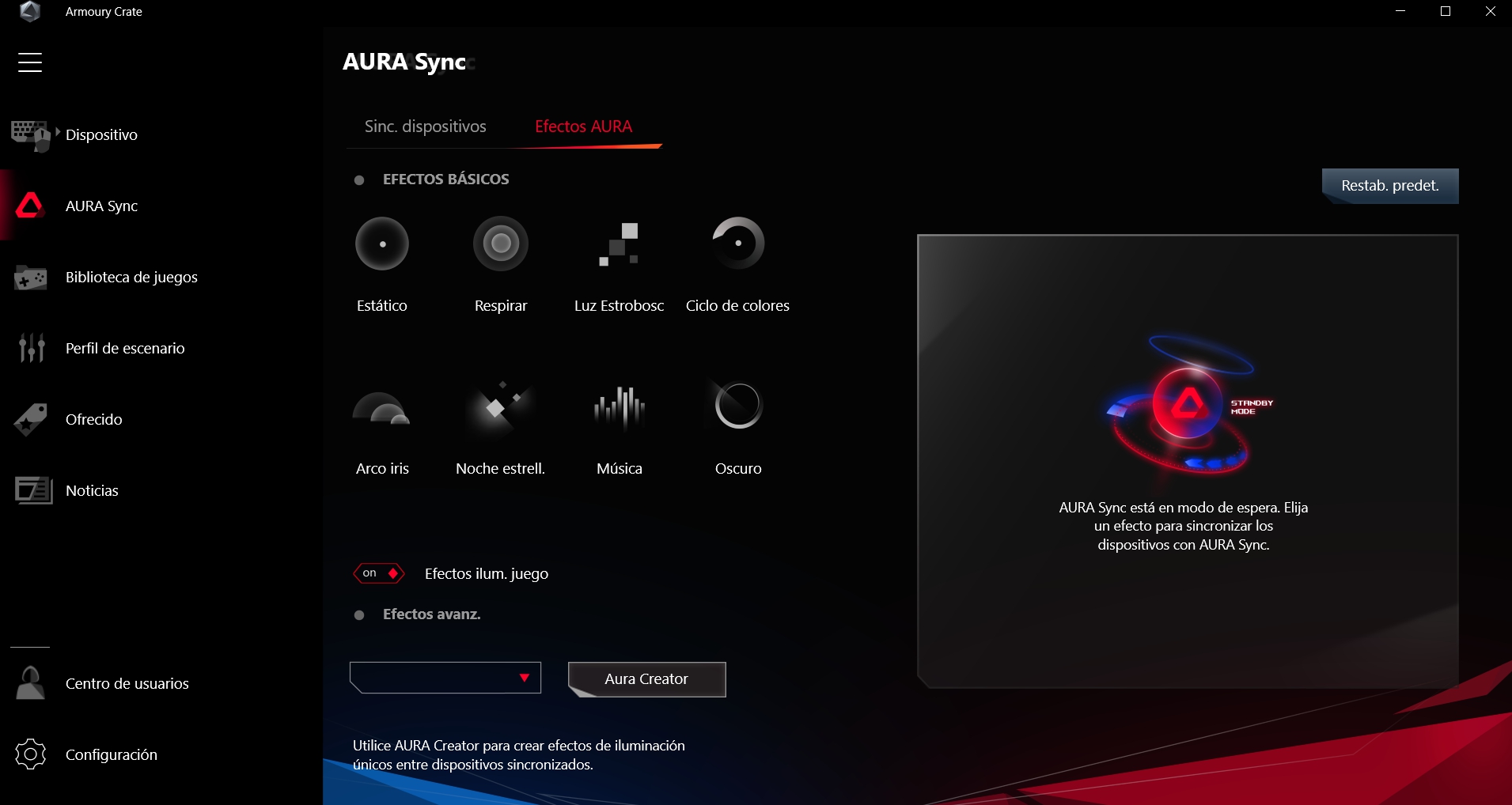

Y si todo esto no fuera suficiente, podemos seleccionar alguno de los 8 efectos predefinidos para iluminar la bomba, o bien sincronizarlo con efectos de iluminación del Juego.

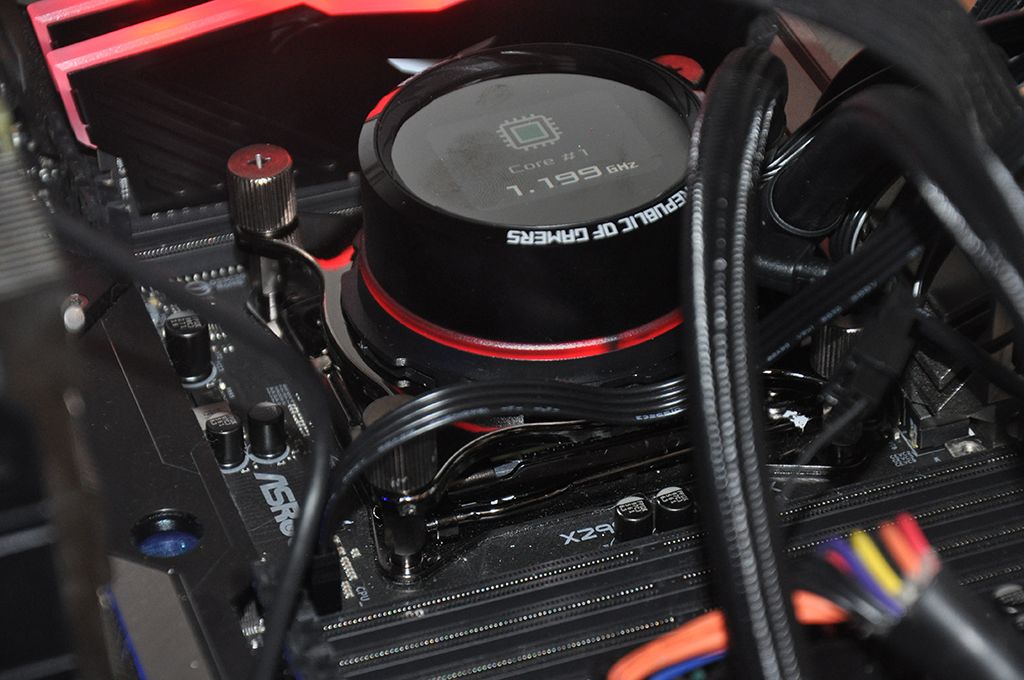

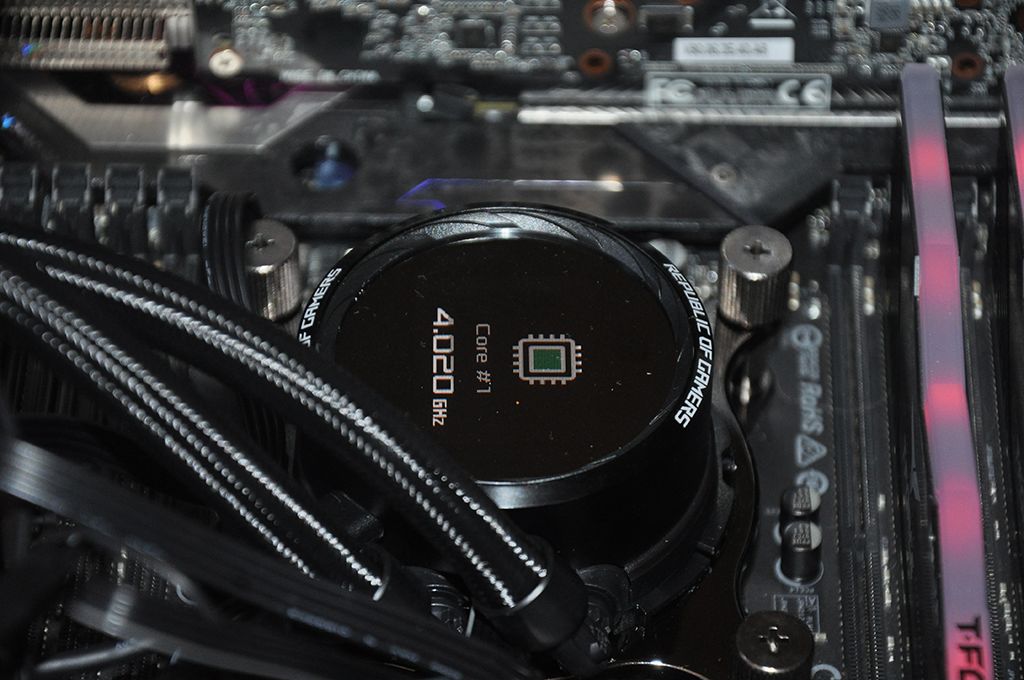

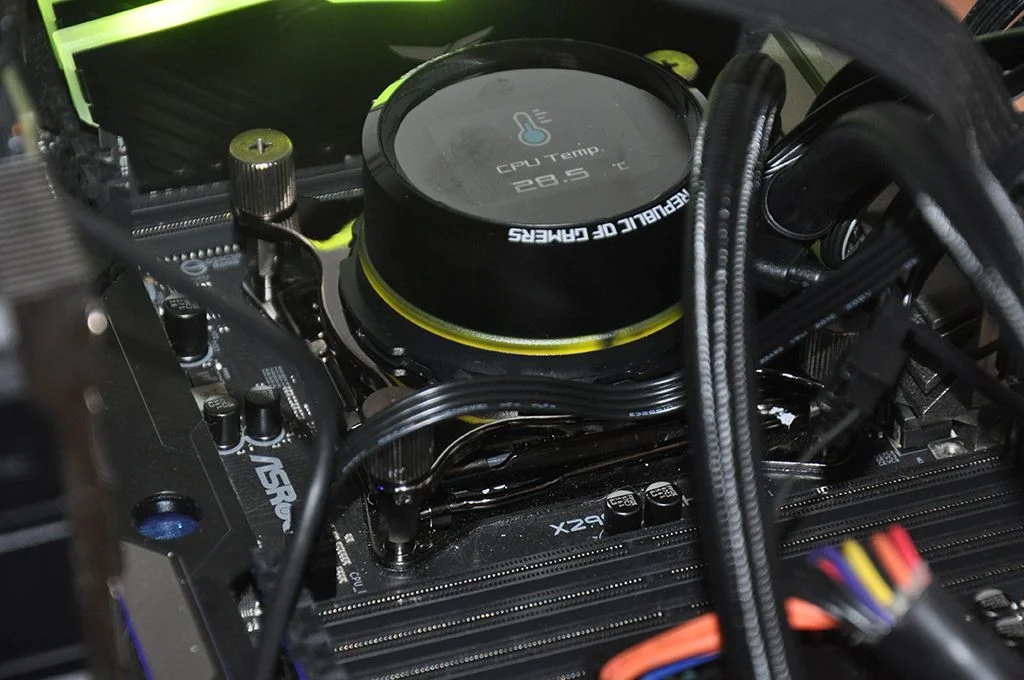

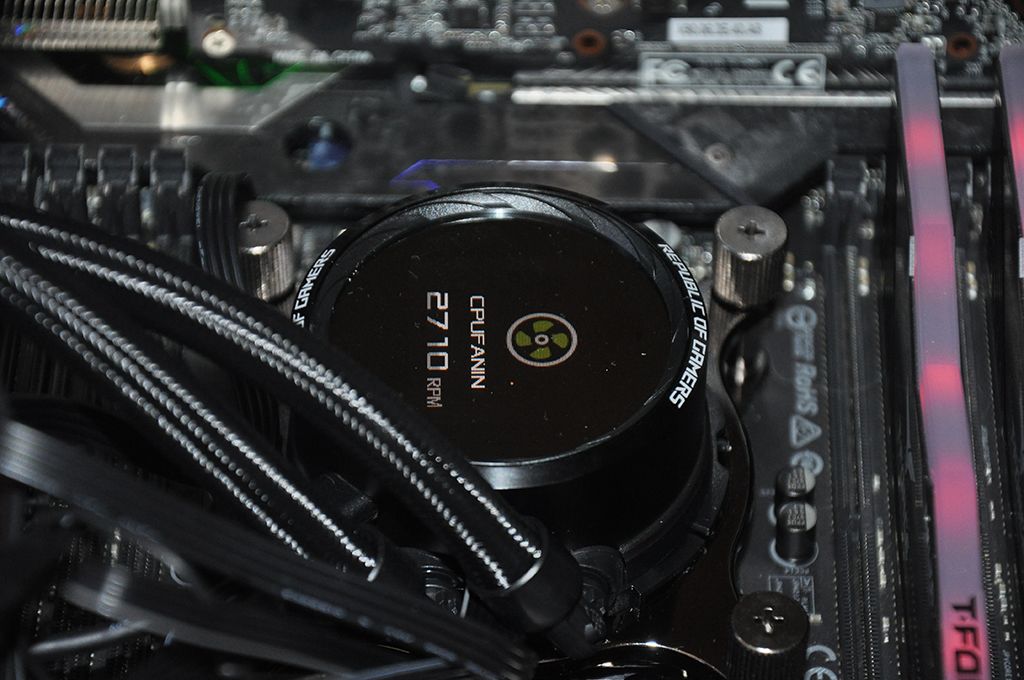

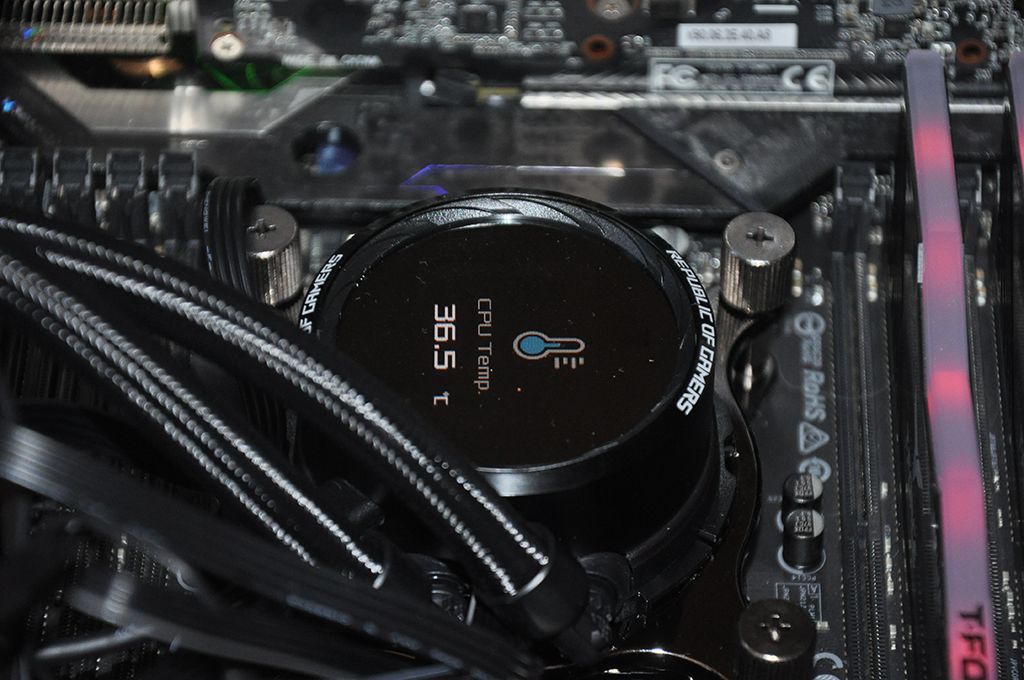

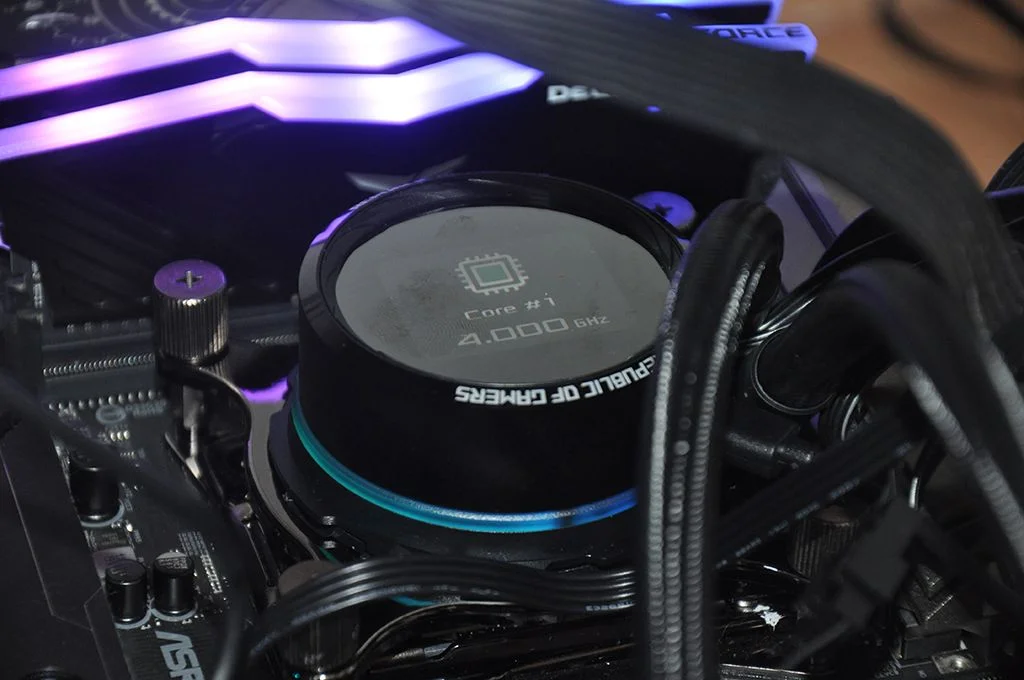

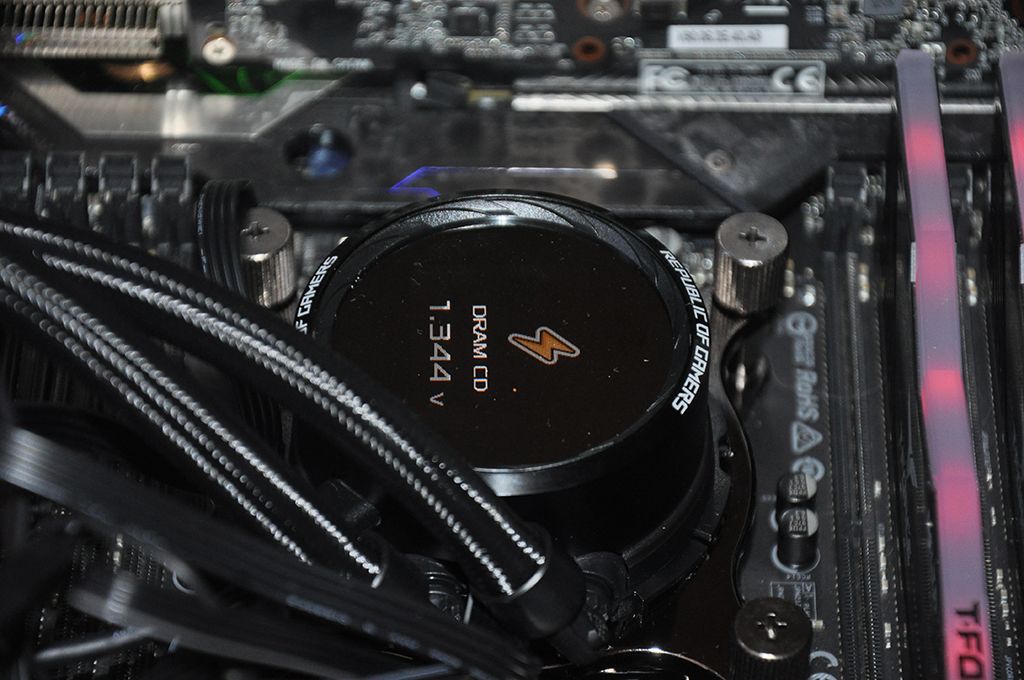

Vamos a ver que podemos mostrar en la pantalla Live Dash:

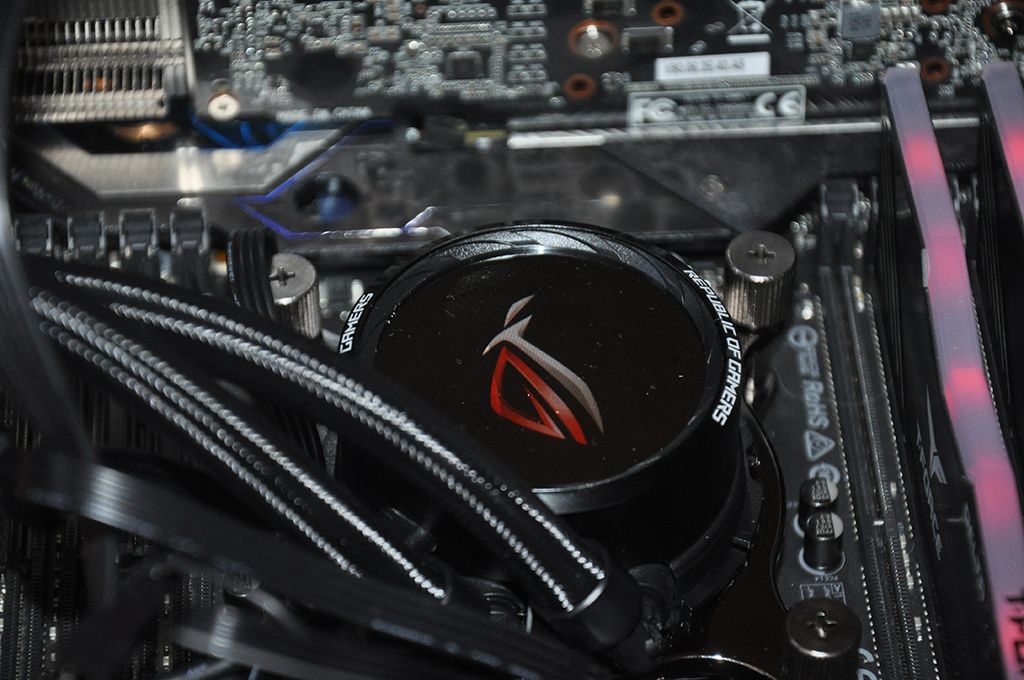

Todo ello desde un vistazo y con una secuencia de pocos segundos se irá mostrando en la pantalla la información que hayamos seleccionado. Vamos a ver ahora la iluminación de la bomba:

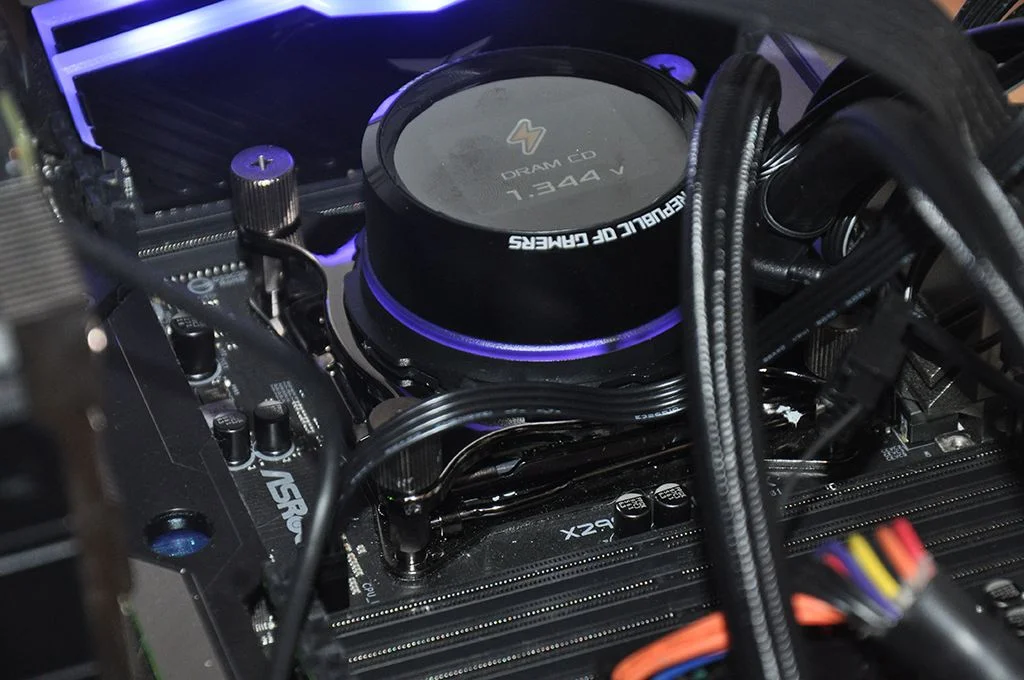

Como veis se ilumina un aro con Led circular en distintos colores seleccionables desde Armoury Crate o bien hasta 8 efectos distintos de iluminación.
[nextpage title= «ASUS ROG RYUO 120: PRUEBAS DE RENDIMIENTO»]
Vamos a medir el rendimiento del sistema de refrigeración líquida, para ello hemos empleado el siguiente setup:
PROCESADOR: Intel Core i7 7800x
PLACA BASE: MSI X299 SLI-Plus
CAJA: BENCHTABLE DIMASTECH
COMPUESTO TERMICO: Preaplicado por el fabricante
SOFTWARE MEDICION TEMPERATURA: HWINFO 64
SOFTWARE ESTRESS CPU: CINEBENCH R20 MODO LOOP 30MIN.
El modo de medir las prestaciones de esta RL es muy sencillo: monitorizamos las temperaturas a través de HWInfo 64 tanto en IDLE como en FULL y ejecutamos el software Cinebench R20 durante 30 minutos consecutivos. ¿Por qué Cinebench R20? Porque es una exigente aplicación que consigue hacer trabajar todos los núcleos del procesador al 100% durante la ejecución de la prueba.
Esta es la gráfica de temperaturas:
Hemos realizado dos tipos de mediciones: una en modo PWM que es la habitual como tenemos configurado la velocidad de rotación de los ventiladores, incrementándose según la CPU se caliente más al ejecutar una tarea. En este modo medimos una temperatura de la CPU de 27ºC en reposo y de 56ºC en FULL, temperatura máxima que alcanzó la CPU durante la ejecución del Bench.
En el modo FULL, seleccionamos la velocidad máxima de los ventiladores desde la BIOS, funcionando siempre a FULL desde el inicio de Windows. En este modo, la temperatura en reposo baja desde los 27ºC hasta los 26ºC, mientras que así la CPU toma una temperatura máxima inferior, quedándose en 54ºC y mejorando en -2ºC la temperatura en modo PWM.
Las prestaciones son notables, para tratarse de un sistema de refrigeración líquida de un radiador tan pequeño. En cuanto a sonoridad, en modo PWM se percibe un ligero murmullo, superior a la de otros modelos de similares características y en modo FULL, el ventilador se percibe claramente, con una sonoridad por encima de otros modelos similares. El ventilador es eficaz, pero resulta sonoro.

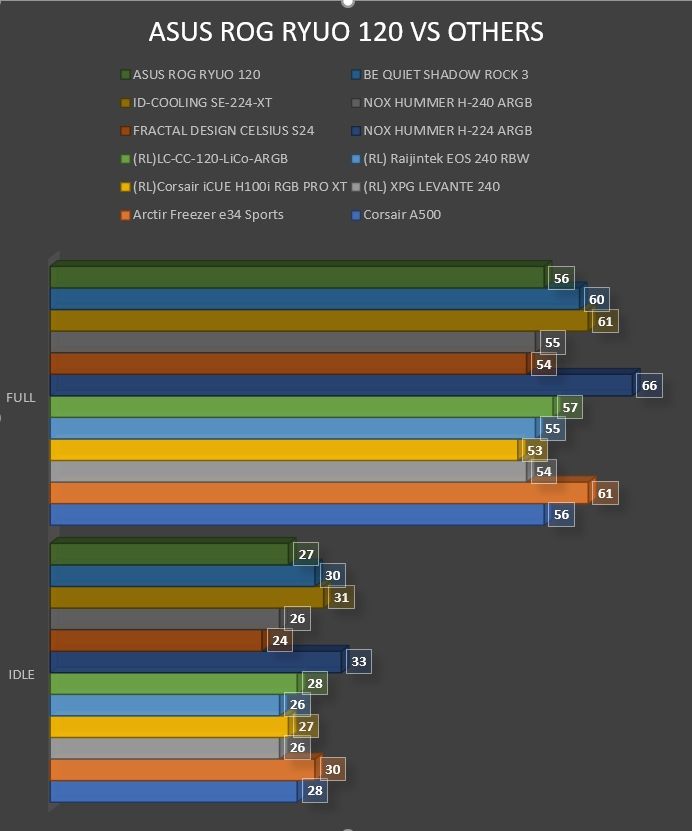

Vamos a comparar este rendimiento con el de otros previamente analizados:
Si lo comparamos con otro sistema de similares características como es el LC-CC-120-Lico-ARGB vemos que supera las temperaturas tanto en IDLE como en FULL de este modelo por el margen de -1ºC, un margen estrecho para tratarse de un kit que lo dobla en precio prácticamente.
[nextpage title= «ASUS ROG RYUO 120:CONCLUSIONES FINALES Y PUNTUACION»]
El sistema de refrigeración líquida Asus Rog Ryuo 120 es ideal para equipos Micro-ATX o Mini-ITX por sus reducidas dimensiones y buenas prestaciones. El proceso de instalación es muy sencillo , y lleva escasos minutos su montaje, siendo compatible con los principales sockets del mercado tanto de Intel como AMD.
Ofrece interesantes características como su pantalla LiveDash de 1.77″ que si bien no es un prodigio de resolución permite una lectura clara de los principales parámetros de funcionamiento de nuestro equipo como hemos visto, además de poseer iluminación mediante un Led circular en la propia bomba, configurable mediante el software Armoury Crate.
Las prestaciones que hemos obtenido son notables, de las mejores de un sistema de RL con un radiador de tan sólo 120mm, pero para ofrecer estas prestaciones han incorporado un ventilador muy eficaz, pero que peca de ruidoso sobretodo en modo FULL.
El precio de este kit de RL Asus ROG Ryuo 120 es de 140 euros en PCC un precio realmente muy elevado, y que sobrepasa al de otros modelos con doble radiador de 240mm más prestacionales y silenciosos, por lo que deberemos decantarnos por este modelo solamente en casos de poco espacio como equipos Mini-ITX.
