Comenzamos las reviews de las nuevas placas base compatibles con el socket AM5 de AMD y lo hacemos a lo grande, con el modelo Asus Rog Crosshais X670E GENE , que a pesar de su tamaño Micro-ATX es compatible con las últimas tecnologías como PCIe 5.0, DDR5, WiFi 6E, y USB4
Muchas gracias a ASUS por enviarnos la placa base ASUS ROG Crosshair X670E GENE para la review
ASUS ROG CROSSHAIR X670E GENE: CARACTERISTICAS TECNICAS
| CPU Soportada | Socket AMD AM5 para procesadores AMD Ryzen™ 7000 Series |
| CHIPSET | AMD X670 |
| MEMORIA | 2 x DIMM, Max. 64GB, DDR5 6400(OC)/6200(OC)/6000(OC)/5800(OC)/5600(OC)/5400(OC)/5200/5000/4800 ECC Y No-ECC, Un-buffered Memory Arquitectura doble canal Soporte AMD Extended Profiles for Overclocking (EXPO™) OptiMem II |
| GRAFICOS | 2 puertos x USB4® con soporte USB Type-C® |
| SLOTS EXPANSION | Procesadores AMD Ryzen™ 7000 Series 1 x PCIe 5.0 x16 slot AMD X670 Chipset 1 x PCIe 4.0 x1 slot |
| ALMACENAMIENTO | 3 x M.2 slots y 4 x SATA 6Gb/s puertos Procesadores AMD Ryzen™ 7000 Series M.2 slot (Key M), tipo 2242/2260/2280(soporte PCIe 5.0 x4 ) GEN-Z.2_1 slot (Key M) via GEN-Z.2, tipo 2242/2260/2280/22110 (soporte PCIe 5.0 x4)** AMD X670 Chipset GEN-Z.2_2 slot (Key M) via GEN-Z.2, tipo 2242/2260/2280/22110 (soporte PCIe 4.0 x4) 4 x SATA 6Gb/s puerto AMD RAIDXpert2 Technology soporta NVMe RAID 0/1/10 y SATA RAID 0/1/10 |
| ETHERNET | 1 x Intel® 2.5Gb Ethernet ASUS LANGuard |
| WIRELESS y BLUETOOTH | Wi-Fi 6E 2×2 Wi-Fi 6E (802.11 a/b/g/n/ac/ax) Soporte 2.4/5/6GHz Bluetooth v5.3 |
| USB | USB Traseros (Total 10 puertos) 2 x USB4® puertos con Intel® JHL8540 USB4® controlador (2 x USB Type-C®) 6 x puertos USB 3.2 Gen 2 (5 x Type-A + 1 x USB Type-C®) 2 x puertos USB 2.0 (2 x Type-A) USB Frontales (Total 7 puertos) 1 x conector USB 3.2 Gen 2×2 (soporte USB Type-C® con hasta 60W PD/QC4+)* 1 x cabecera USB 3.2 Gen 1 soporta 2 puertos USB 3.2 Gen 1 2 x cabeceras USB 2.0 soportan 4 puertos USB 2.0 |
| AUDIO | ROG SupremeFX 7.1 Surround Sound High Definition Audio CODEC ALC4080 – Sensor impedancia para conexión frontal y trasera de auriculares. – Soporte: Jack-detection, Multi-streaming, Front Panel Jack-retasking – High quality 120 dB SNR stereo playback output 113 dB SNR recording input – Soporte reproducción hasta 32-Bit/384 kHz Audio Features – SupremeFX Shielding Technology – Savitech SV3H712 AMP – Conectores audio dorados – Salida óptica trasera S/PDIF – Capacitadores Premium – Cubierta Audio |
| BIOS | 256 Mb Flash ROM, UEFI AMI BIOS |
| FORMATO Y SISTEMAS OPERATIVOS COMPATIBLES | Windows® 11 64-bit, Windows® 10 64-bit Micro-ATX 24.4 cm x 24.4 cm |
UNBOXING Y ACCESORIOS
El diseño exterior del embalaje es realmente atractivo y de gran calidad: sobre una caja de cartón bien dimensionada y de fondo oscuro encontramos varias imágenes de los principales componentes y relativos también a las principales características de la placa base, obviamente acompañado del logo de ASUS ROG, modelo y otras detalladas prestaciones de la placa.
No se puede decir otra apreciación más que la presentación interior también nos sitúa en una placa base PREMIUM: protege a ésta una tapa de plástico negra y adosado encontramos un cartón en cuyo interior se hallan dispuestos elementos del bundle que acompaña la placa base.
Sin duda, el bundle incluido es realmente sorprendente por su abundancia, compuesto por estos elementos:
- 2X Cables SATA 6 Gb/s y cable extensión RGB
- 1X disipador ROG GEN-Z.2
- Pad M.2 para ROG GEN-Z.2
- 2 tornillos para M.2 para ROG GEN-Z.2
- 1X ROG True Voltician
- 4X Cables para ROG True Voltician
- 1X almohadilla térmica adicional para M.2
- Antenas Wi-Fi
- Q-Conector
- Backplate para M.2
- Soporte para gráficas
- Diversos elementos ROG: tarjetas de agradecimiento…
- USB con drivers y utilidades.
- Guía de instalación
ROG GENZ-2
Este accesorio, que es en realidad una tarjeta de expansión con conexión PCIe, es la llamada ROG GEN-Z.2, con un conector propietario de ASUS, por lo que sólo podrá ser utilizado en placas base de este fabricante. Consta de un bien dimensionado disipador de aluminio con una superficie rugosa.
Al observar las imágenes ya nos da una pisa acerca de las conexiones internas disponibles:
SLOT M.2 PCIe 5.0 x4
SLOT M.2 PCIe 4.0 x4
ROG TRUE VOLTICIAN
El segundo novedoso accesorio o componente, es este conector ROG TRUE VOLTICIAN. Es un pequeño componentes que conectado sobre un USB 2.0 hace las funciones de osciloscopio en los voltajes de 3.3V, 5V y 12V. Tenéis más información aqui: https://www.asus.com/es/support/FAQ/1047000/
DISEÑO

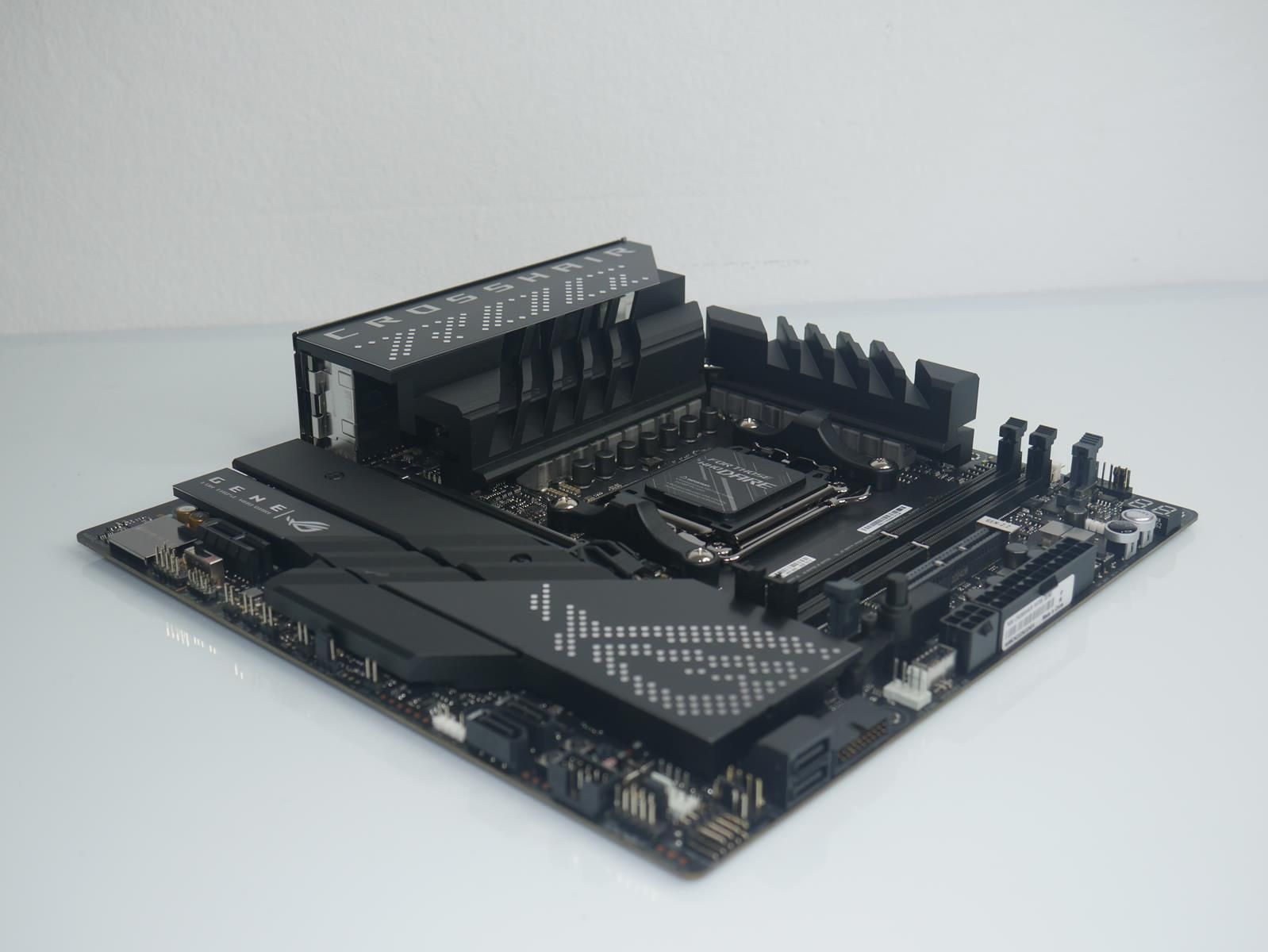

Tras esta completa introducción, nos centramos ya en el diseño propio de la placa base ASUS ROG CROSSHAIR X670E GENE. Es una placa base que pertenece a la gama alta del fabricante, con formato Micro-ATX convencional con unas dimensiones de 244X244mm. El PCB es completamente en color negro con unos muy bien dimensionados disipadores para la zona de los VRM y las unidades de almacenamiento M2 con diversos motivos relativos a la gama ROG a la cual pertenece la placa.
El diseño como decimos hace justicia a una novedad tan importante como son los nuevos procesadores AMD Ryzen 7000 con el nuevo socket AM5, el cual incorpora este nuevo formato LGA con 1718 pines y que abandona el diseño PGA para estos nuevos procesadores, encontrando los mismos ahora en el zócalo de la CPU de la placa base.
VRM
Alrededor del zócalo de la CPU encontramos un potente VRM de 16 fases de alimentación de 110A, con chokes MicroFine de 45A y condensadores 10K Black Metallic.
Los disipadores disponen de unas gruesas almohadillas térmicas – no unidos entre sí los disipadores de aluminio por un heatpipe. El disipador principal hace también la funciónde tapa superior de la zona de conexiones y dispone de unos Leds ARGB configurables. En sus superficie encontramos la inscripción CROSSHAIR
La alimentación de los potentes y demandantes procesadores AMD Ryzen 7000, exige un doble conector de 8 pines.
SOCKET LGA
AMD abandona el diseño PGA y adopta el nuevo diseño LGA con los 1718 conectores físicos en la placa base, con un sistema de retención muy similar al que hemos visto ya en placas base de Intel, realmente muy seguro y con los soportes para el disipador prácticamente idénticos a los del anterior socket AM4.
Este nuevo zócalo AM5 permite la colocación de los 4 procesadores que actualmente se comercializan:
MEMORIA DDR5 @ 6400 MHZ
En la zona superior derecha encontramos los dos slots para la instalación de la nueva memoria DDR5. Estos dos slots DIMM permiten un máximo de 64 GB con configuración Dual-Channel y con las siguientes frecuencias: 6400(OC)/6200(OC)/6000(OC)/5800(OC)/5600(OC)/5400(OC)/5200/5000/4800 ECC .
Soportan OptiMem 2 y AMD Extended Profeles for Overclocking (EXPO™)
OPCIONES DE OC
Asus permite unas buenas dosis de OC con esta placa con la adición del Extreme OC Kit, una serie de botones que nos permiten arrancar el sistema, reiniciarlo, etc… si nos hemos pasado o estamos probando configuraciones para OC, además de no faltar también una pantalla DEBUG LED que nos informa de posibles problemas durante el arranque y después la temperatura del procesador.
ILUMINACION ARGB Y RGB
La placa como ya hemos señalado anteriormente dispone de iluminación ARGB concentrada en los disipadores de los VRM y también 2 cabeceras Addressable Gen 2 y 1 cabecera Aura RGB
ALMACENAMIENTO: M.2 PCIe 5.0 x4 y ROG GEN-Z.2
En cuanto a almacenamiento, cuenta con un slot M.2 PCIe 5.0 x4 – se libera el dispositivo mediante la pulsación de un botón – y con comunicación directa con la CPU, además de 4 puertos SATA III de 6 GB/s.
AUDIO ROG SupremeFX 7.1
El audio está confiado a un códec de alta definición ALC4080, con sensor de impedancia en los conectores delanteros y traseros, con salida Alta Calidad 120 dB SNR estéreo y entrada 113 dB SNR, además de soportar los modos 32-Bit/384 Khz en reproducción.
CONEXIONES TRASERAS
Encontramos gran cantidad de conexiones traseras – de izquierda a derecha –
- Botones BIOS Flashback y Clear CMOS
- Combo PS/2
- 2 puertos USB 2.0
- 5 puertos USB 3.2 Gen2 (10 Gbps, rojos)
- 1 puerto USB-C 3.2 Gen2 (10 Gbps)
- 2 puertos USB4 (40 Gbps)
- RJ-45 (2.5 GbE)
- Antenas para Wi-Fi
- 5 conectores jacks con salida SPDIF
SOFTWARE
El USB contiene todos los drivers y apps necesarios para el funcionamiento de la placa, incluyéndose también un antivirus, en este caso de BULL GUARD.
ARMOURY CRATE
Armoury Crate es la completa app que nos permite gestionar por completo y monitorizar el funcionamiento de la placa:
BIOS
La BIOS es la habitual UEFI, con soporte ya AGESA 1.0.0.3A. Ofrece dos modos de visualización: uno sencillo – EZ MODE – desde el cual en una pantalla principal tenemos a la vista los principales parámetros de monitorización del equipo , donde además configuraremos el perfil EXPO de las memorias.
La versión ADVANCE permite una gestión al milímetro del funcionamiento de la placa, con miles de opciones para OC mediante la opción Precisión Boost Overdrive (PBO) tan importante en este tipo de procesadores. También podremos activar una versión ECO, que rebaja la frecuencia de funcionamiento del procesador, manteniendo una buena relación entre prestaciones y temperatura.
PRUEBAS DE RENDIMIENTO

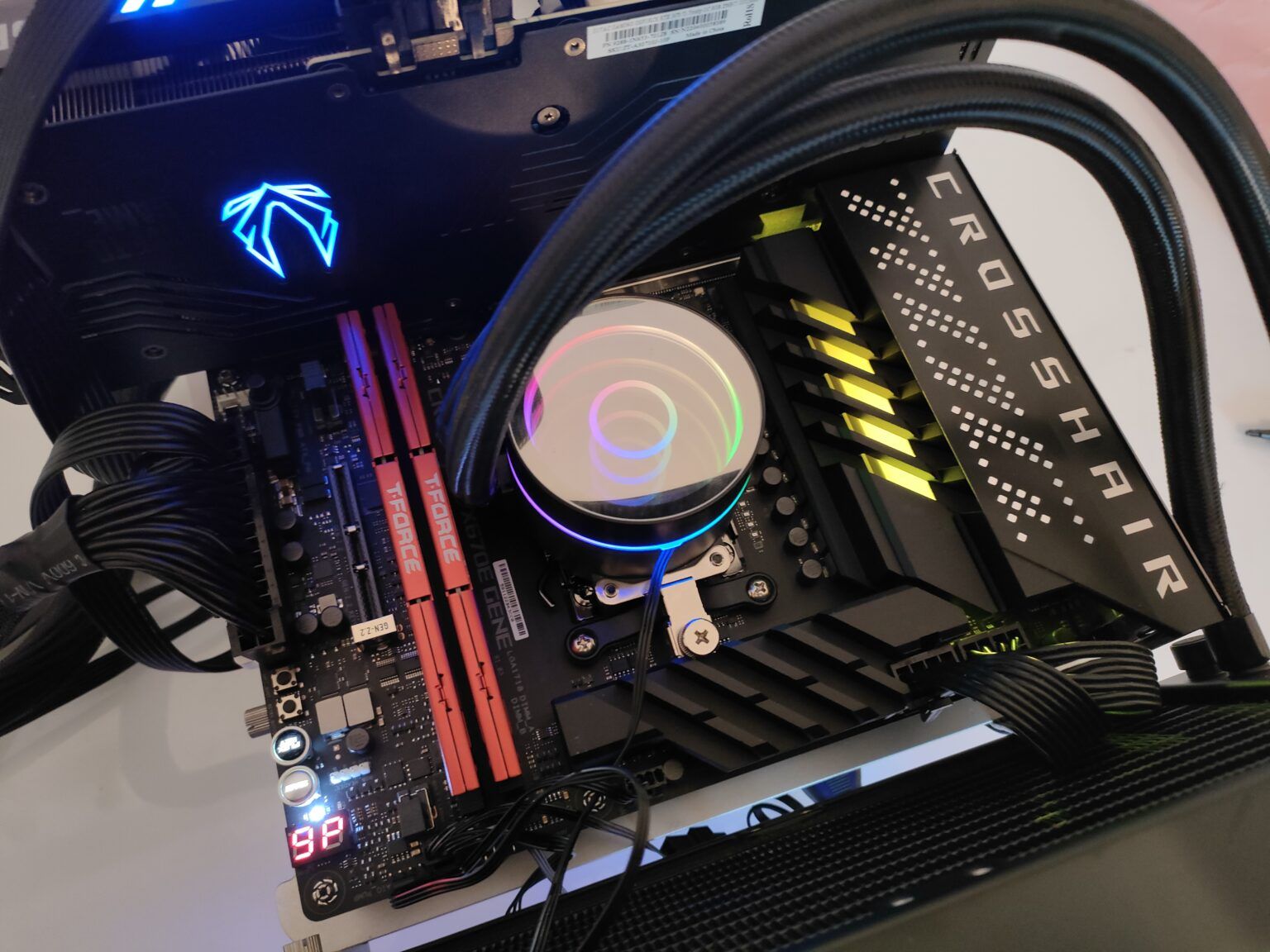

Este ha sido el setup de pruebas:
TESTS SINTETICOS
CORONA 1.3
W-PRIME32 MULTIHILO
AIDA64: MEMORIA
CINEBENCH R20 Y CINEBENCH R23
BLENDER 3.3.0
GEEKBENCH 5.4.5
CPU PROFILE
CPU Profile es el nuevo benchmark ofrecido por 3DMark, que ofrece una valoración subjetiva del rendimiento de la CPU, mostrando el rendimiento obtenido según vayamos empleando los núcleos de la CPU, con 6 pruebas en total y un número diferente de subprocesos. Es un benchmark muy útil para comprender y comparar el rendimiento de una misma CPU al usar desde un sólo núcleo hasta los 8-16 de las CPU más potentes.
PCMARK 10
3DMARK
TEMPERATURAS VRM
Uno de los apartados a los que prestamos atención es a las temperaturas de los VRM, pues ahí radica una de las características más importantes para nosotros de cualquier placa base, pues un buen VRM asegura estabilidad y posibilidades de overclocking.
Para medir las temperaturas que es capaz de alcanzar el VRM hemos empleado el bench Cinebench R23 durante 30 minutos consecutivos y monitorizando la tempertura del VRM con HWInfo.
| VRM TEMPERATURA MINIMA | VRM TEMPERATURA MAXIMA | |
| ASUS ROG CROSSHAIR X670E GENE | 29ºC | 45ºC |
Como ya suponíamos el potente VRM de 16 fases de alimentación de 110A no sufre ni lo más mínimo al exigir al máximo en este caso al más «pequeño» de los procesadores de AMD.
CONCLUSIONES FINALES Y PUNTUACION
