Os presentamos la review de la placa base ASUS PROART X870E CREATOR WIFI, una placa base de gama alta diseñada para creadores de contenido y profesionales que haciendo uso del socket AM5, ofrece características avanzadas como soporte para PCIe 5.0, memoria DDR5 y WiFI 7, dotada también de un potente VRM de 16+2+1 fases, dos puertos USB 4.0, Ethernet 10 Gbs y tecnología de overcolocking ASUS AI.
ASUS PROART X870E CREATOR WIFI: REVIEW
Muchas gracias a ASUS por enviarnos esta placa base ASUS PROART X870E CREATOR WIFI para la review
ASUS PROART X870E CREATOR WIFI: CARACTERISTICAS TECNICAS
| Característica | Especificación |
|---|---|
| Modelo | ProArt X870E-CREATOR WIFI |
| CPU | Socket AMD AM5 para procesadores AMD Ryzen™ 9000, 8000 y 7000 Series |
| Chipset | AMD X870E |
| Memoria | 4 ranuras DIMM, máx. 192GB, DDR5 hasta 8000+MT/s(OC), soporte ECC y no ECC |
| Gráficos | 1 puerto HDMI™ (4K@60Hz), 2 puertos USB4® con salida de video (hasta 8K@60Hz) |
| Ranuras de expansión | 2 x PCIe 5.0 x16 (varía según el procesador), 1 x PCIe 4.0 x16 (modo x4) |
| Almacenamiento | 4 ranuras M.2 (2 PCIe 5.0 x4, 2 PCIe 4.0 x4), 4 puertos SATA 6Gb/s |
| Ethernet | 1 x Marvell® AQtion 10Gb, 1 x Intel® 2.5Gb |
| Inalámbrico | Wi-Fi 7 2×2 (802.11be), hasta 6.5Gbps, Bluetooth® v5.4 |
| USB trasero | 2 x USB4® 40Gbps, 1 x USB 20Gbps, 7 x USB 10Gbps, 1 x USB 2.0 |
| USB frontal | 1 x USB 20Gbps (Type-C, 30W PD/QC4+), 2 x USB 5Gbps, 6 x USB 2.0 |
| Audio | Realtek ALC1220P 7.1 Surround Sound, 120 dB SNR estéreo (salida), 113 dB SNR (entrada) |
| Características especiales | ASUS 5X PROTECTION III, Q-Design, Thermal Solution, EZ DIY, AURA Sync |
| Software | Armoury Crate, ASUS DriverHub, ProArt Creator Hub, AI Cooling II |
| BIOS | 256 Mb Flash ROM, UEFI AMI BIOS |
| Factor de forma | ATX (30.5 cm x 24.4 cm) |
| Sistema operativo | Windows® 11 |
UNBOXING Y ACCESORIOS
Elegantísima presentación de la placa base ASUS PROART X870E-CREATOR WIFI, compuesta por una caja de cartón negra de atractivo diseño con abundante información.
Interiormente la placa vien protegida por una bolsa antiestática y el bundle incluido es muy generoso:
- 4 Cables SATA
- 1X Cable DisplayPort
- Thermal Pad para M.2
- Q-Conector
- Guía instalación rápida
- Tarjetas márketing
- Varios elementos M.2
- Antena Wifi

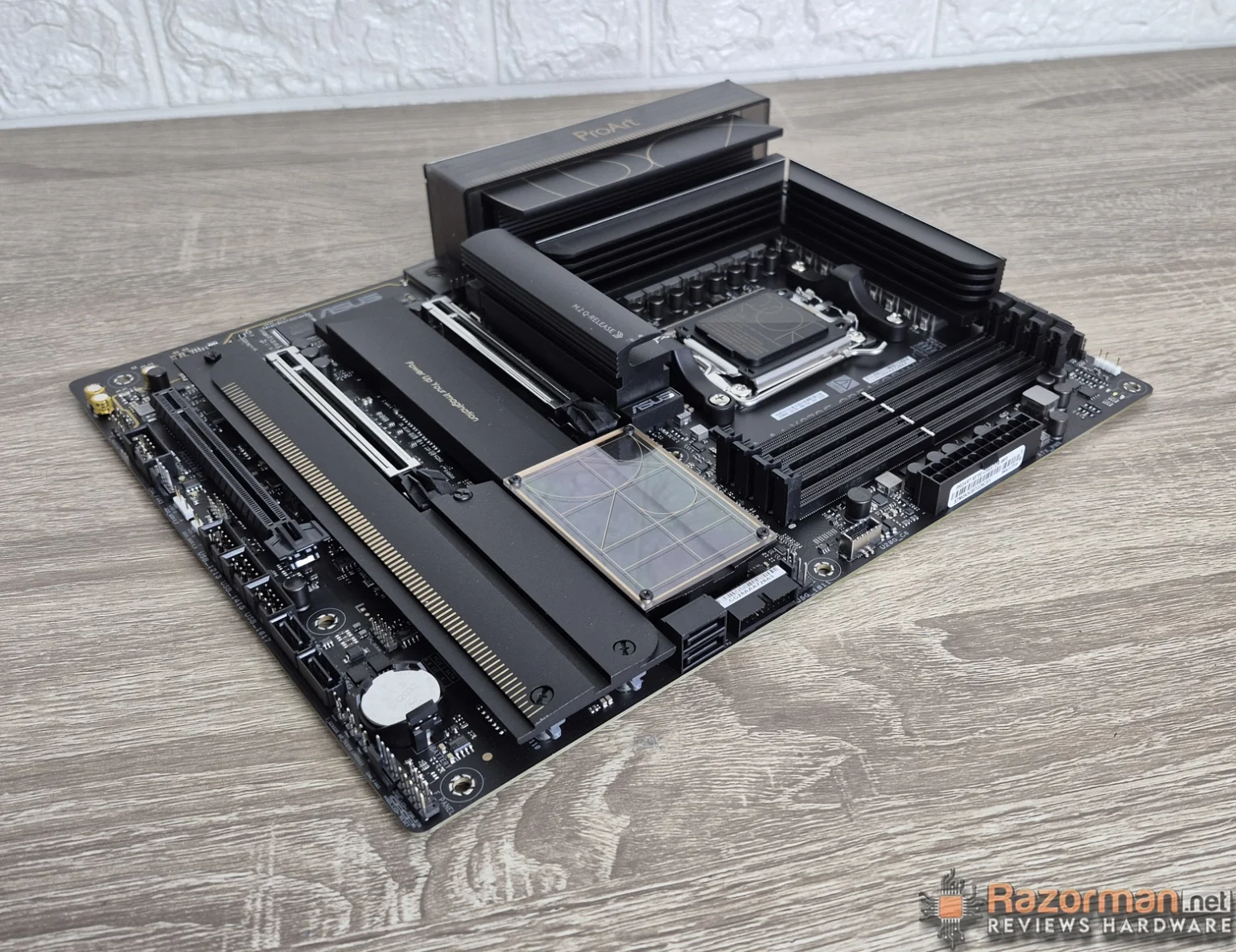

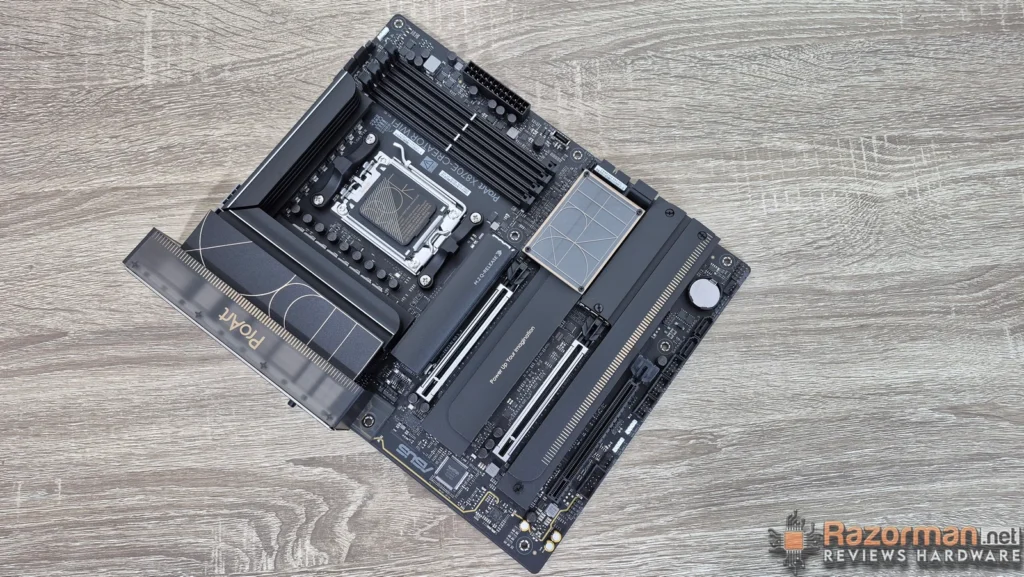

DISEÑO

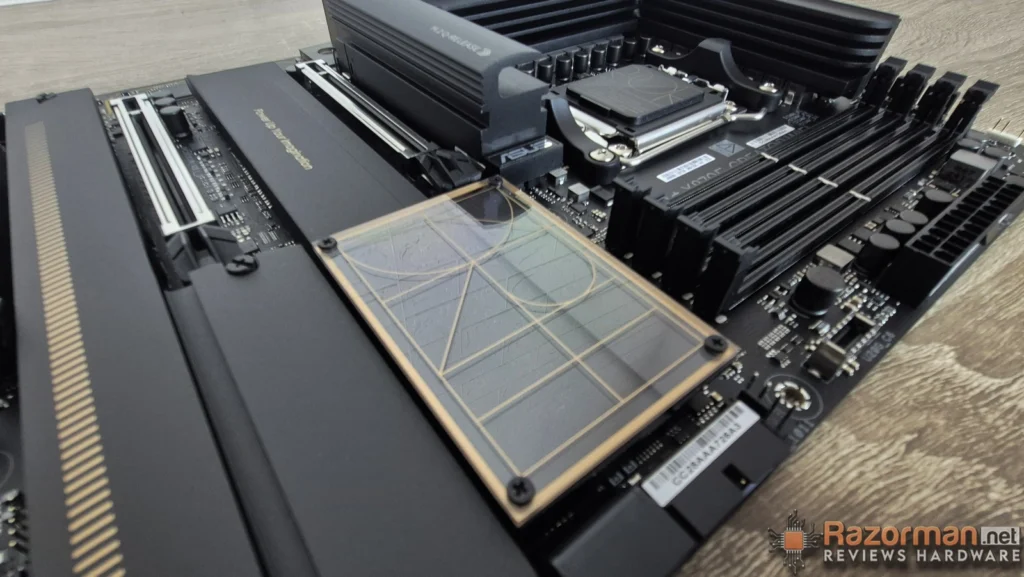

La gama PROART de ASUS indudablemente su principal característica es su sobriedad y elegancia. No precisa de iluminación RGB para ser sumamente atractiva. Combina muy acertadamente el color negro de su PCB con inscripciones y motivos en color oro, con mención a la gama a la cual pertenece en una cubierta translúcida de material plástico que cubre el disipador principal.
Se trata de una placa base de formato ATX con unas dimensiones de 30.5 cm x 24.4 cm, con un conjunto de 4 leds que nos informan sobre errores en el arranque relativos a la CPU, RAM, tarjeta gráfica y sector de arranque

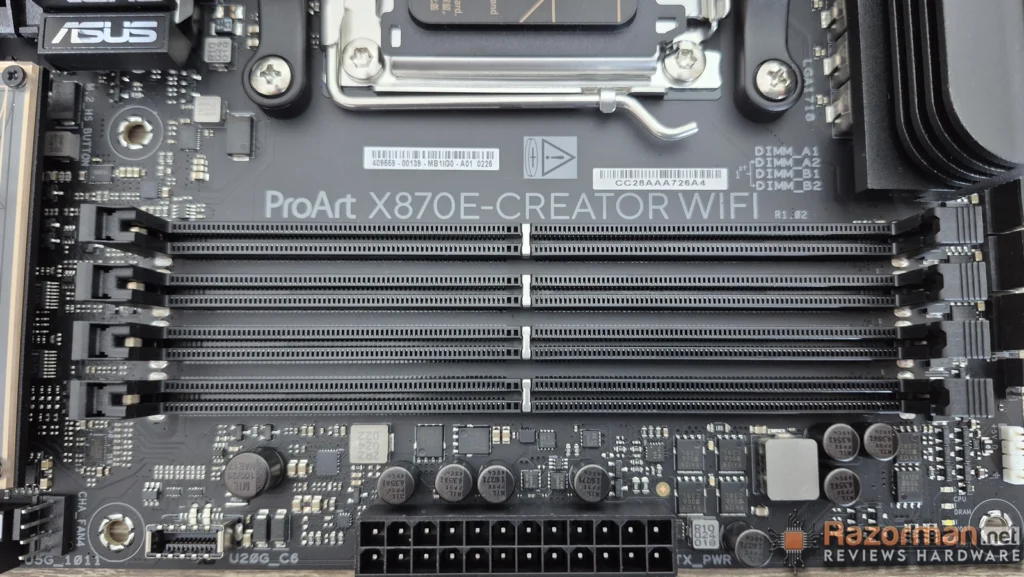

MEMORIA DDR5
Completa compatibilidad con memoria DDR5, admitiendo hasta 192 GB de memoria de tipo ECC y no ECC, en configuración Dual-Channel, soprote para AMD Extended Profiles for Overclocking (EXPO™) y ASUS Enhanced Memory Profile (AEMP).
La frecuencia máxima de esta memoria es de 8000 Mhz con procesadores Ryzen de las series 7000, 8000 y 9000.
VRM
El PCB de 8 capas optimiza la integridad de la señal y entrega de energía. El potente VRM de 16+2+2 fases y 80A está gestionado por el controlador PWM Infineon ASP2205 y etapas de potencia MP86670 para Core y VSOC.
Para refrigerar este VRM cuenta con un doble disipador de aluminio con almohadillas térmicas de 7WmK

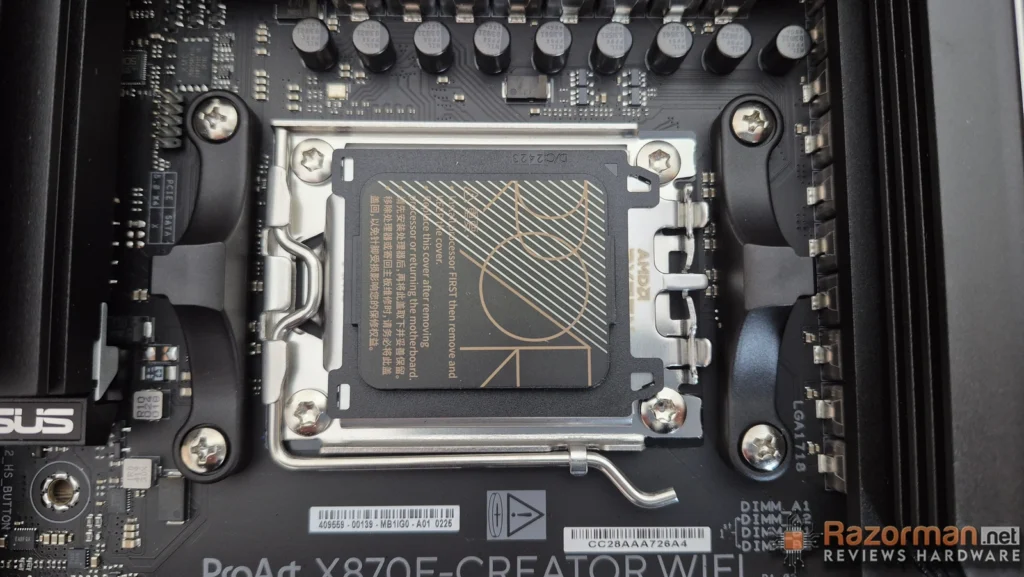

SOCKET AM5

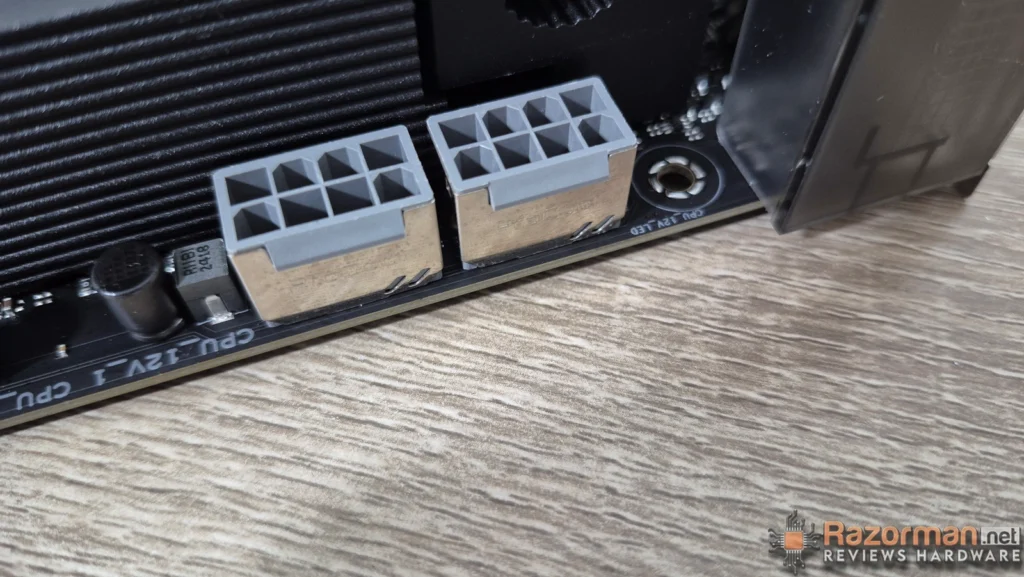

El socket AM5 de AMD permite la instalación de cualquier procesador de las series 7000/8000/9000 del fabricante. Para alimentar estos procesadores cuenta con un doble conector EPS de 8+8 pines.
SLOTS PCI Y M.2
La placa dispone de 4 slots PCI con esta configuración:
| Procesador | Ranuras PCIe |
|---|---|
| AMD Ryzen™ 9000 y 7000 Series | 2 x PCIe 5.0 x16 con Q-Release Slim (soporta modos x16 o x8/x8 o x8/x4/x4) |
| AMD Ryzen™ 8700, 8600 y 8400 Series | 1 x PCIe 4.0 x16 con Q-Release Slim (solo soporta PCIEX16(G5)_1 y ancho de banda total de x8, PCIEX16(G5)_2 se deshabilitará) |
| AMD Ryzen™ 8500 y 8300 Series | 1 x PCIe 4.0 x16 con Q-Release Slim (solo soporta PCIEX16(G5)_1 y ancho de banda total de x4, PCIEX16(G5)_2 se deshabilitará) |
| Chipset AMD X870E | 1 x PCIe 4.0 x16 (soporta modo x4) |
Y en cuanto a almacenamiento esta es la configuración:
| Componente | Ranuras M.2 | Puertos SATA | Soporte RAID |
|---|---|---|---|
| Total | 4 ranuras M.2 | 4 puertos SATA 6Gb/s | – |
| AMD Ryzen™ 9000 y 7000 Series | M.2_1 (PCIe 5.0 x4) M.2_2 (PCIe 5.0 x4)* | – | PCIe RAID 0/1/5/10 |
| AMD Ryzen™ 8000 Series | M.2_1 (PCIe 4.0 x4) M.2_2 no soportado | – | PCIe RAID 0/1 |
| Chipset AMD X870E | M.2_3 (PCIe 4.0 x4) M.2_4 (PCIe 4.0 x4) | 4 puertos SATA 6Gb/s | SATA RAID 0/1/10 |
Notas:
- Todas las ranuras M.2 soportan tipos 2242/2260/2280. M.2_4 también soporta 22110.
- La ranura PCIEX16(G5)_2 comparte ancho de banda con M.2_2.
- AMD Ryzen™ 7000 series soporta PCIe RAID 0/1/10.

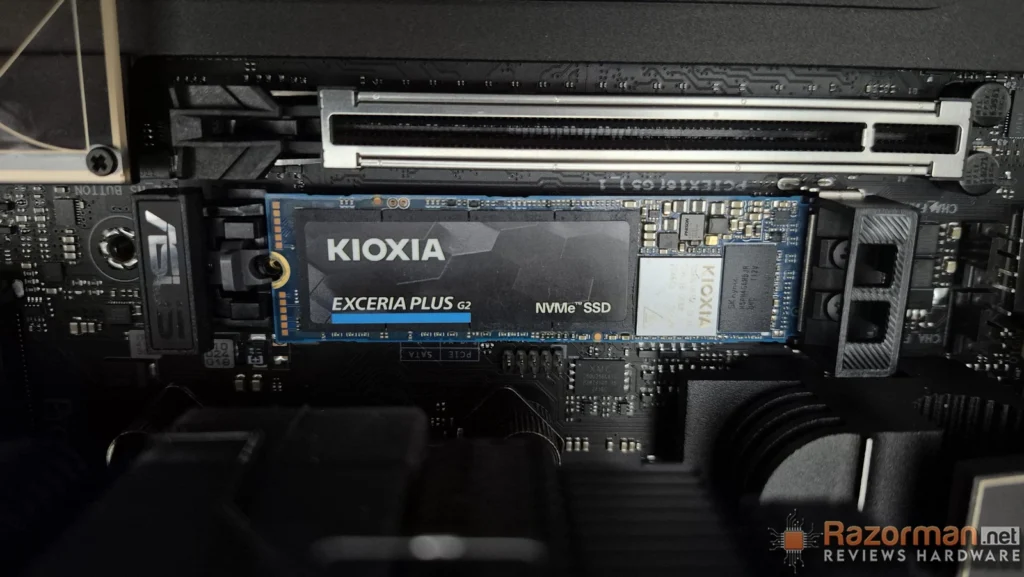

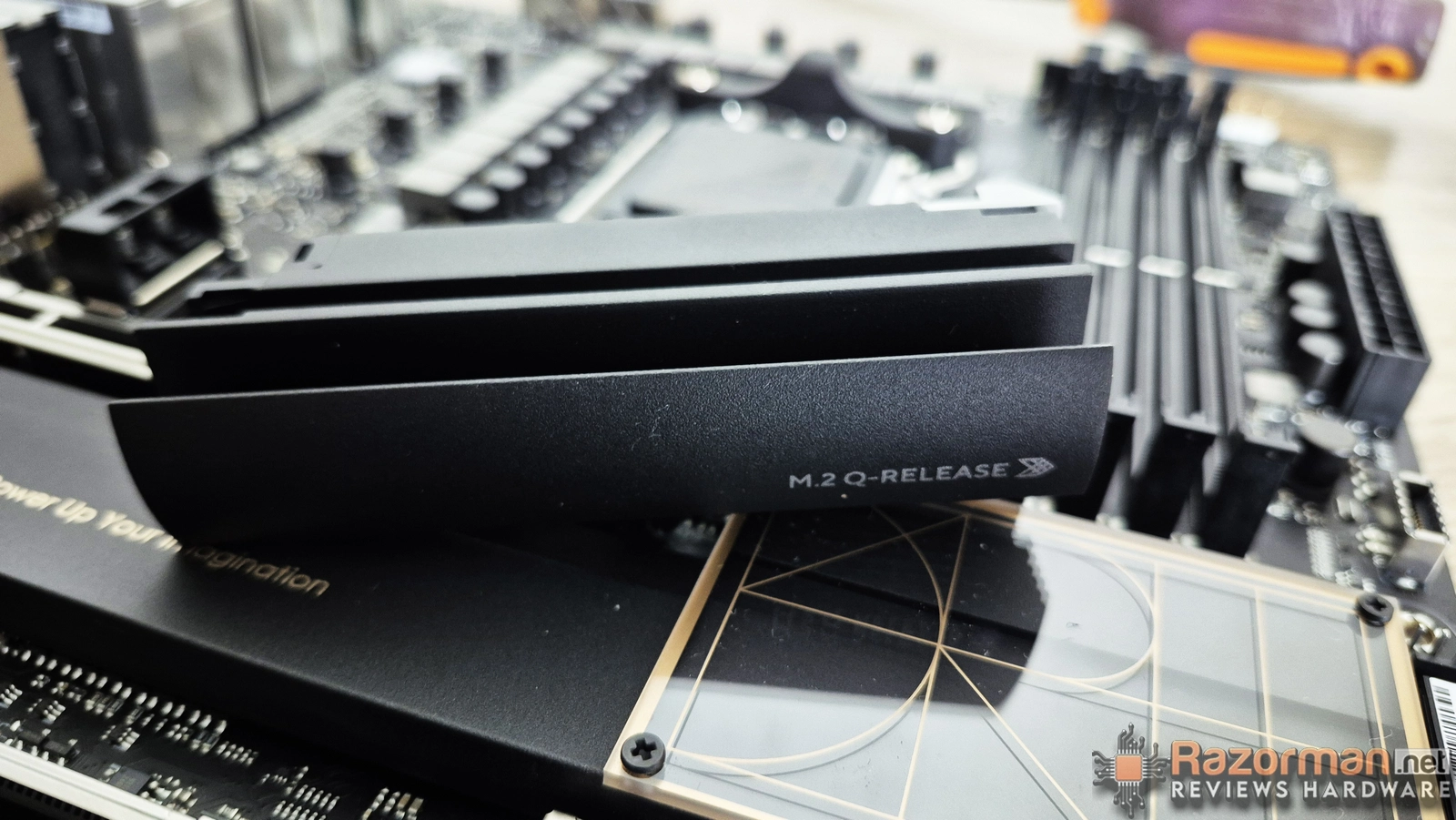

La unidad de almacenamiento principal M.2_1 dispone del sistema de instalación rápido M.2 Q-Latch
AUDIO
El códec de audio Realtek ALC1220P 7.1 es el audio incorporado, una solución potente – aunque no la mejor del fabricante – con capacidad de reproducción estéreo con 120 dB SNR y grabación de 113 dB SNR. Además, soporta reproducción de hasta 32 bits y 192 kHz.

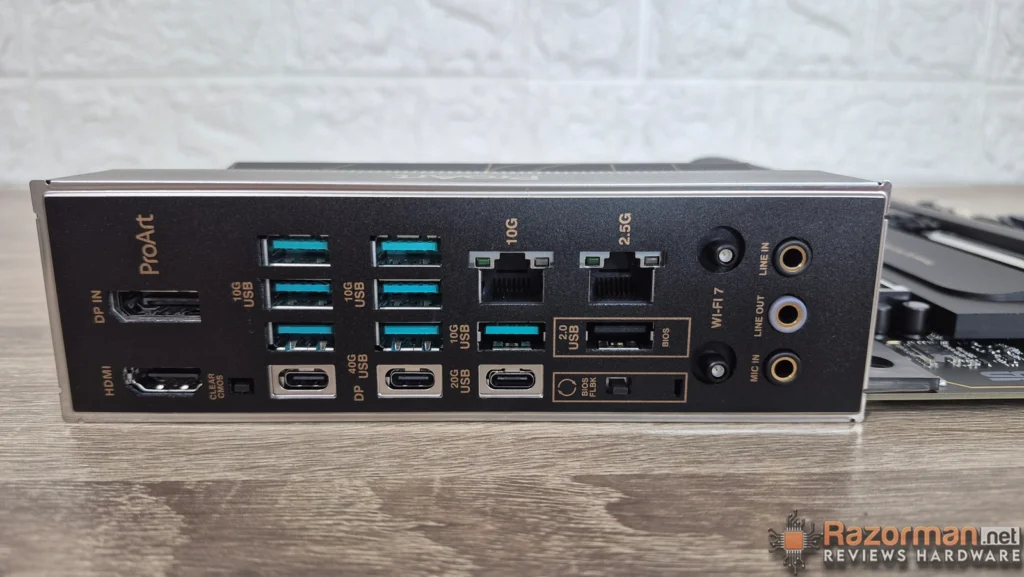

CONEXIONES TRASERAS
La configuración de las conexiones traseras es la siguiente:
| Cantidad | Tipo de Puerto | Especificaciones |
|---|---|---|
| 2 | USB4® | 40Gbps (USB Type-C®) |
| 1 | USB | 20Gbps (USB Type-C®) |
| 7 | USB | 10Gbps (Type-A) |
| 1 | USB 2.0 | Type-A |
| 1 | DisplayPort | Solo entrada |
| 1 | HDMI™ | – |
| 1 | Módulo Wi-Fi | – |
| 1 | Ethernet Marvell® AQtion | 10Gb |
| 1 | Ethernet Intel® | 2.5Gb |
| 3 | Conectores de audio | – |
| 1 | Botón BIOS FlashBack™ | – |
| 1 | Botón Clear CMOS | – |

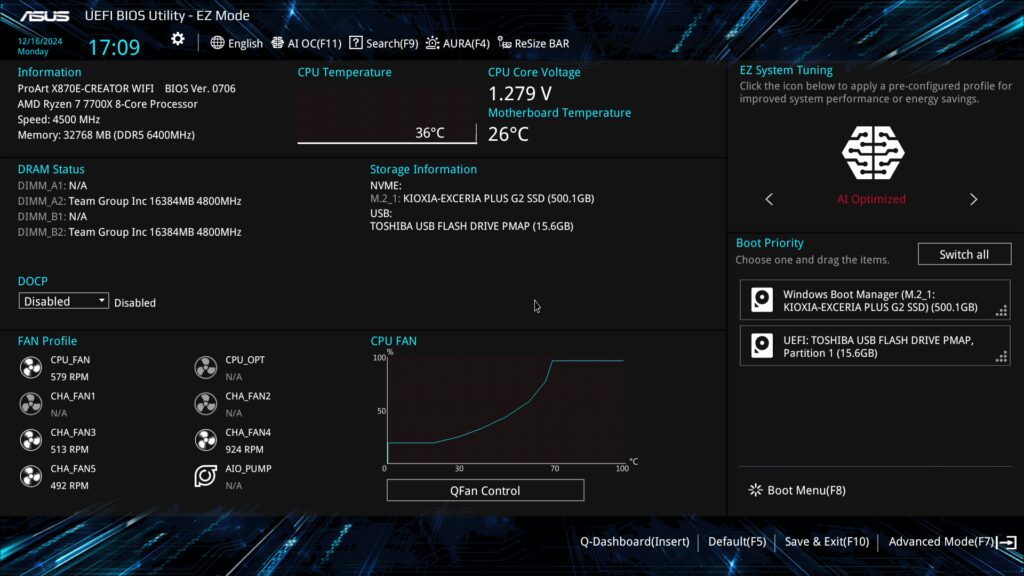

BIOS
La BIOS es una UEFI AMI BIOS con 256 Mb Flash ROM, con una interfaz muy sencilla y clara – si algo funciona no lo cambies – y sobretodo por la incorporación de funciones de overclocking mediante IA, la cual da un muy buen resultado como veremos más adelante.
SOFTWARE
Asus incluye variado y útil software: desde ASUS DriverHub que nos permite actualizar todos los drivers de nuestro setup, hasta ASUS ARMOURY CRATE, un potente software para monitorizar y realizar varidas configuraciones
PRUEBAS DE RENDIMIENTO
Este ha sido el setgup de pruebas:
| PLACA BASE | ASUS PROART X870E CREATOR WIFI |
| MEMORIA | 2X16GB TEAMGROUP DELTA 6400 MHZ |
| PROCESADOR | AMD RYZEN 7 7700X |
| SISTEMA OPERATIVO | WINDOWS 11 HOME |
| TARJETA GRAFICA | GIGABYTE RADEON RX 7900XT |
| DRIVERS | ACTUALIZADO TODO EL SISTEMA CON LOS ULTIMOS DRIVERS. |
| FUENTE ALIMENTACION | LC-POWER LC1200P |

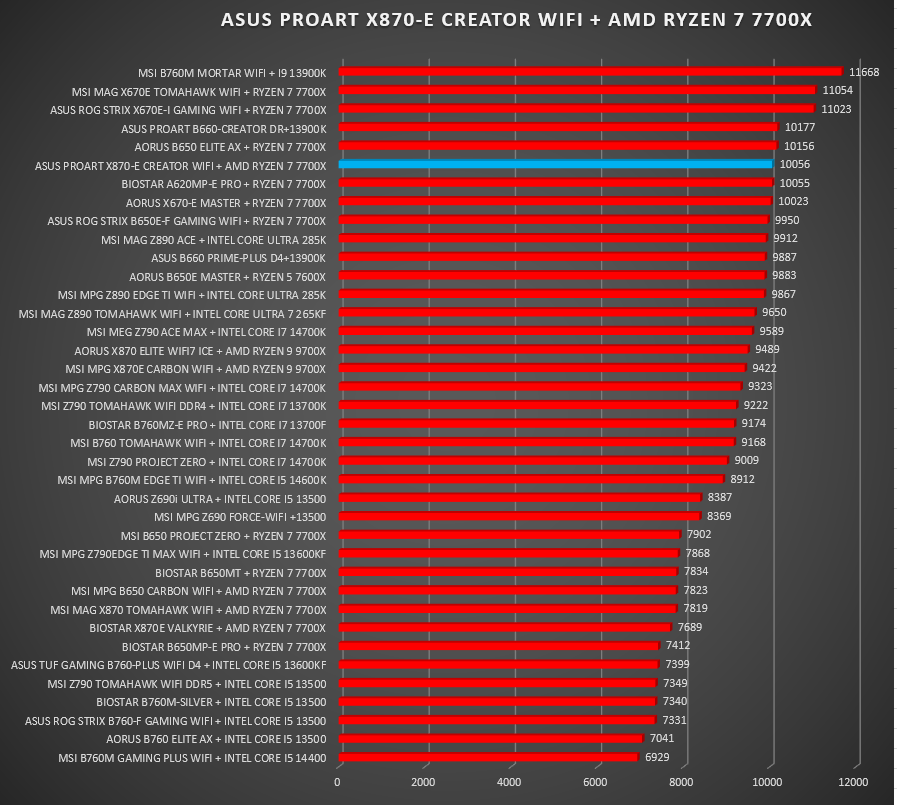

TESTS SINTETICOS

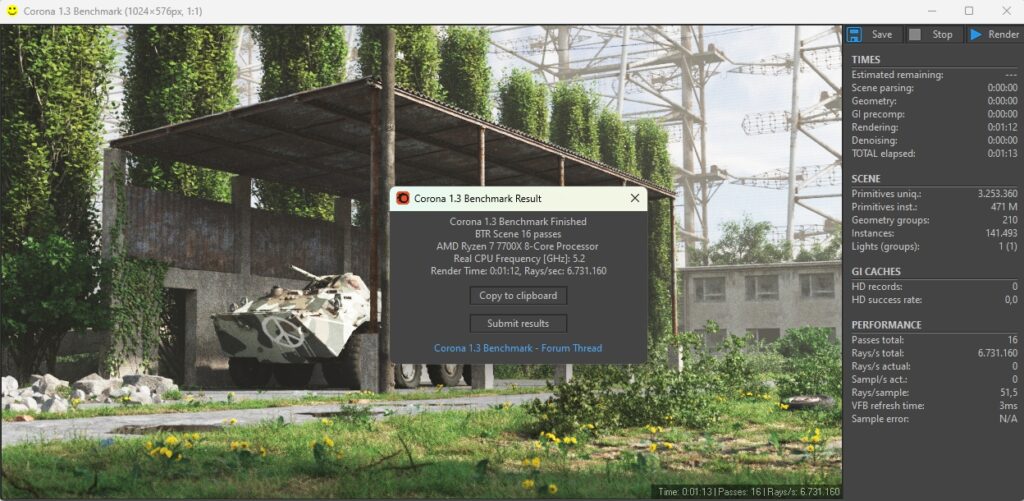

CORONA 1.3
W-PRIME 32 MULTIHILO

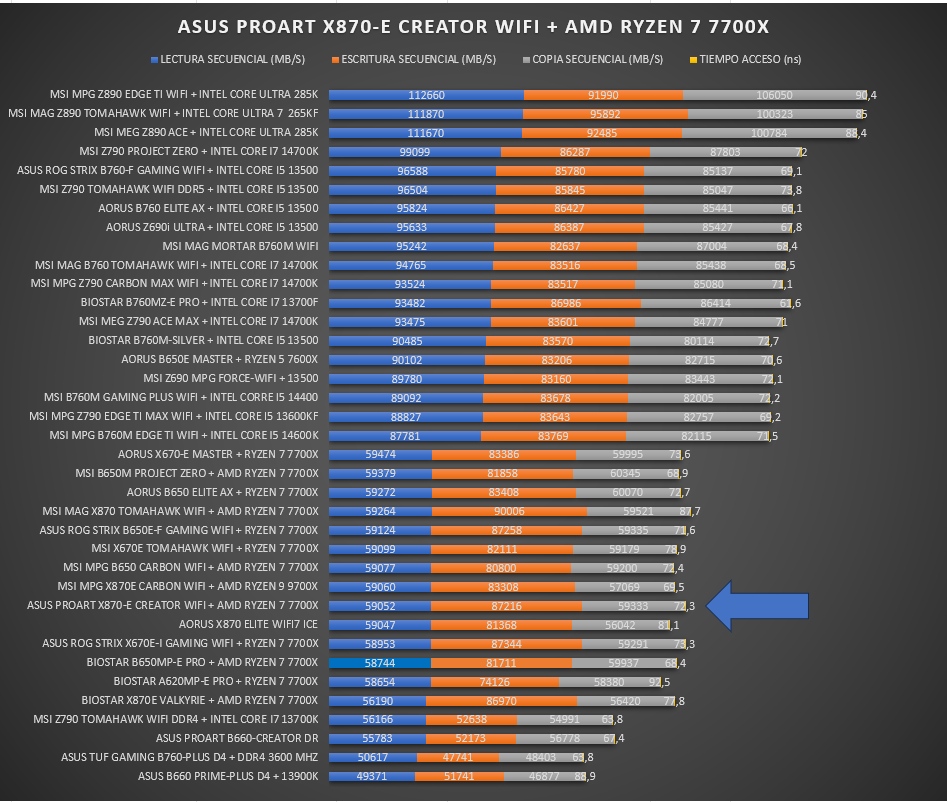

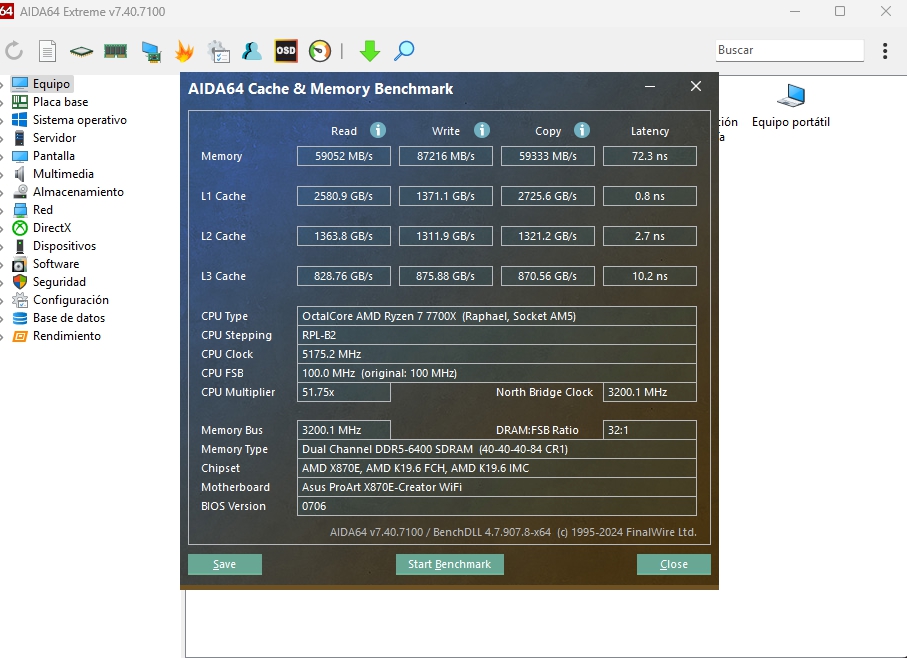

AIDA64: MEMORIA

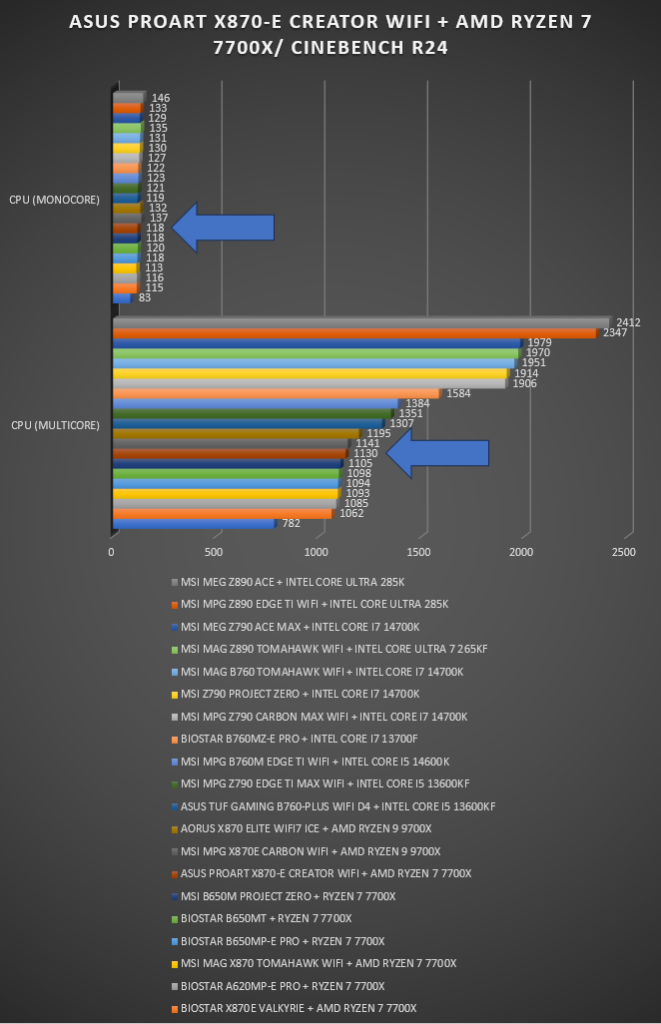

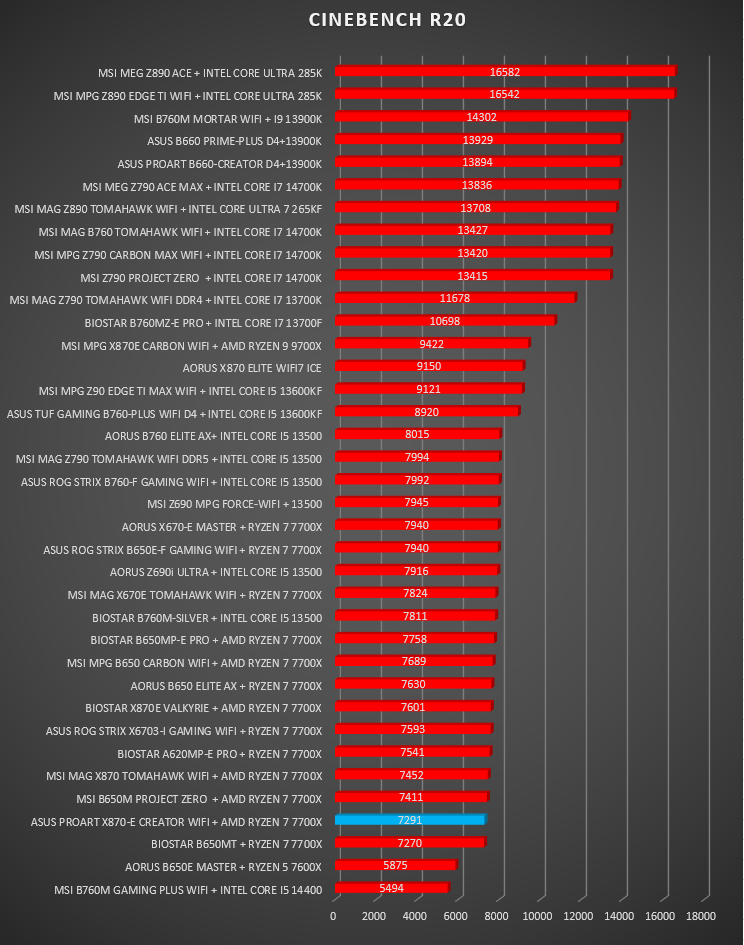

CINEBENCH R20 Y CINEBENCH R24

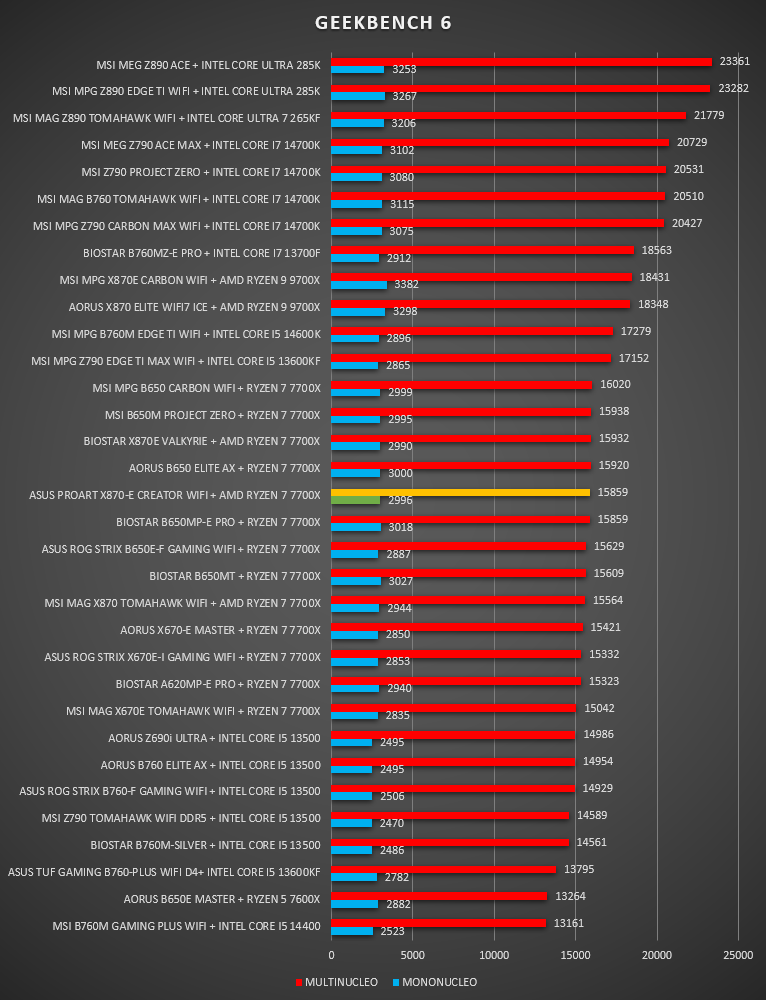

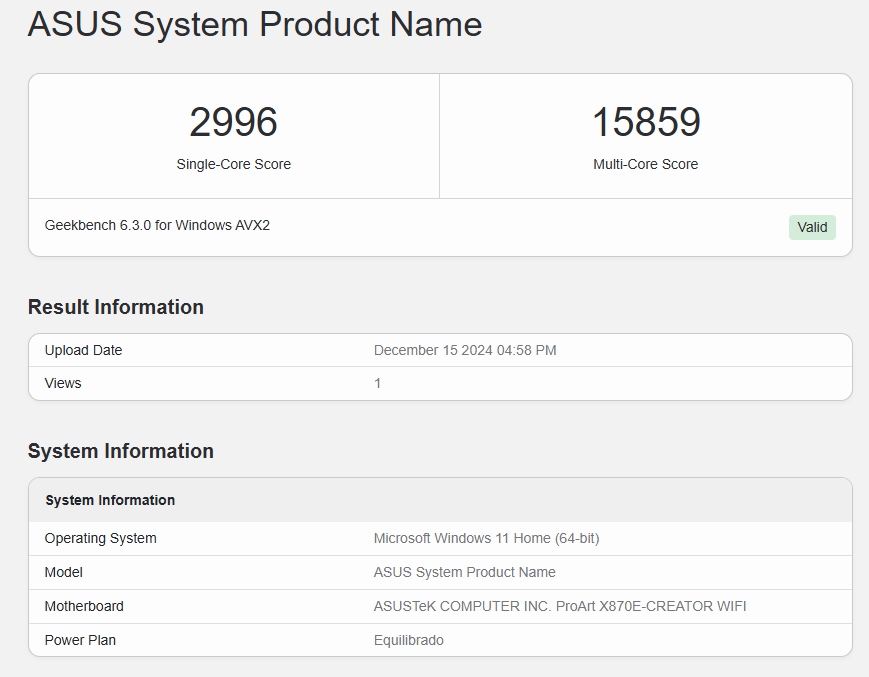

GEEKBENCH 6.3.0

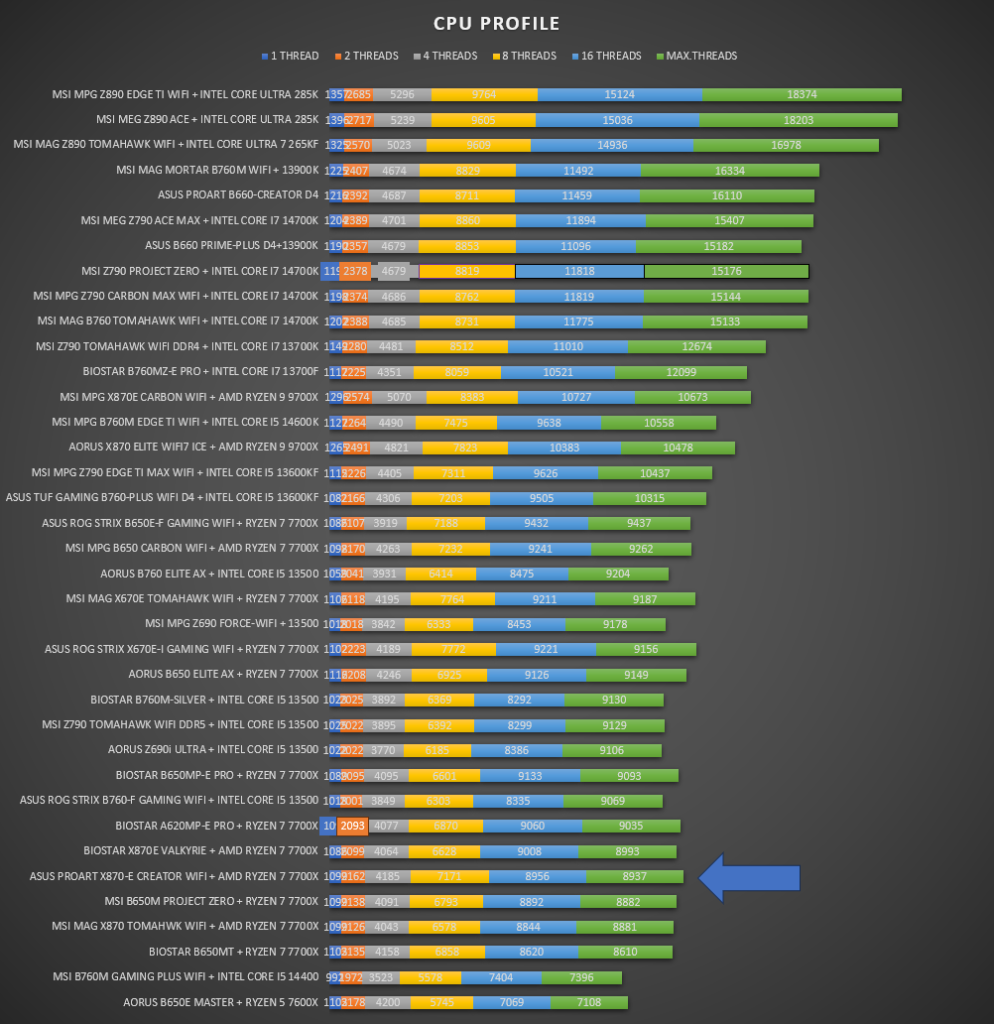

CPU PROFILE
PCMARK 10

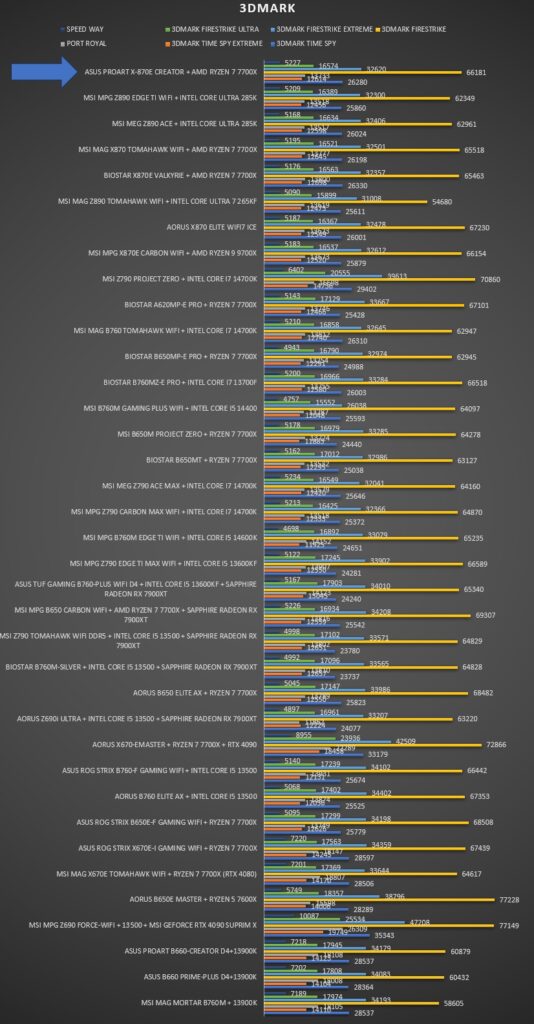

3DMARK
X-264 HD
OVERCLOCKING
ASUS incorpora en la BIOS una opción de OC realmente sencilla: una gestión de OC a través de un sólo click que aumenta las frecuencias automáticamente.

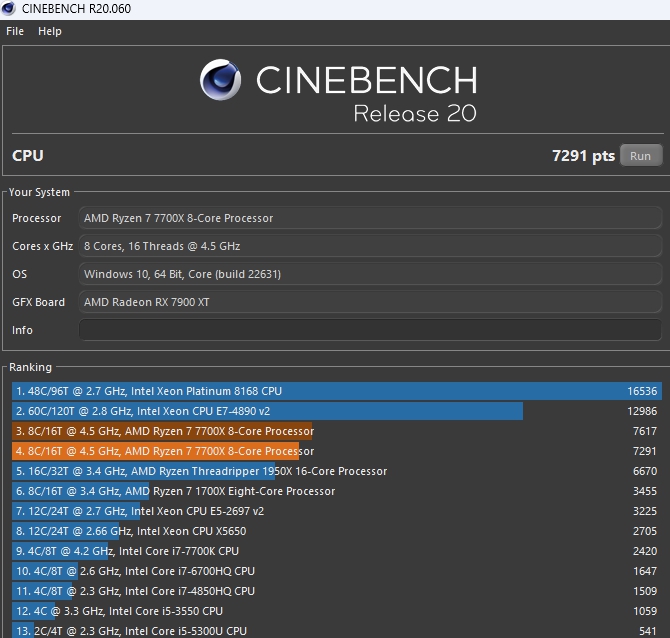

No está nada mal la ganancia con la opcion de OC a través de IA: pasamos de 7291 puntos en CB20 a 7617, casi un 4.5% más de rendimiento.
CONCLUSIONES FINALES Y PUNTUACION
