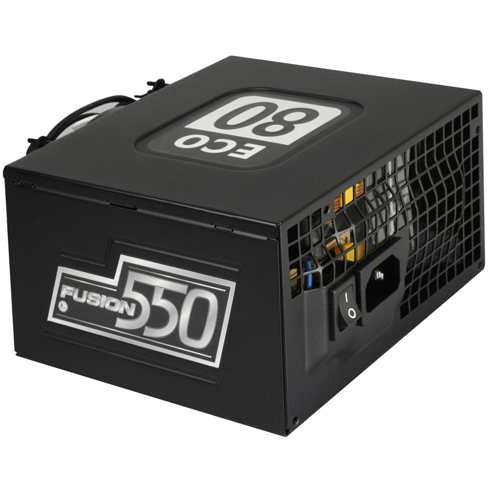

Hemos analizado una fuente de alimentacion del fabricante Arctic Cooling el cual nos ha cedido para la review una fuente Arctic Fusion 550W
La potencia de 550W es suficiente para un gran número de usuarios, pues el raíl de 12V es capaz de suministrar hasta 408W de potencia además dispone de certificación 80+. Cuenta con PFC activo del 99% que garantiza una reducción del ruido en la línea y distorsiones de potencia. El ventilador encargado de refrigerar el interior de la fuente es un Arctic F8 Pro de 80 mm , fabricado con un marco para absorver vibraciones que garantiza un bajísimo nivel sonoro.
De hecho el fabricante anuncia un nivel sonoro entre 10dBA y 20dBA según la carga de la fuente, pudiendo gestionar la fuente hasta 2 ventiladores más. Además la fuente también es capaz de gestionar dos ventiladores mas. Como sistemas de seguridad la Arctic Fusion 550EU cuenta con protección sobre-voltaje (OVP), cortocircuito (SCP) y sobre-tensión (OPP).
Muchisimas gracias a Arctic Cooling y Sistemas Ibertronica por facilitarnos este altavoz Arctic Cooling S113BT para la review
ARCTIC FUSION 550W: CARACTERISTICAS TECNICAS
| ||||
|
| |||
|
| |||
|
| |||
|
| |||
|
| |||
|
| |||
|
| |||
|
| |||
|
| |||
|
|
Cableado A Placa Base 1 x ATX 20/24-Pin / 1 x P4 Conector A Dispositivos 3 x 4-Pin Molex (HDD) / 4 x S-ATA / 1 x Floppy A VGA 1 x 6+2 Pin PCI-Express / 1 x 6 Pin PCI-Express Extras 2 x 3 Pines para ventiladores de caja
Datos salida/entrada corriente
AC Input 200~240Vac 50-60Hz 4.5A
DC Output 3,3V
5V
12V1
12V2
-12V
5VSB
max. current 24A
24A
17A
17A
0.8A
2.5A
408W
max. Combined power 130W
9.6W 12.5W
500W (550W EN PICOS)
Dimensiones Ancho 150mm. Alto 86mm. Fondo 160mm. Peso 1.55Kg
ARCTIC FUSION 550W: EMBALAJE EXTERIOR
El embalaje exterior sigue la línea de otros productos ya analizados de Arctic Cooling: una caja de cartón con fondos blanco y azul. En esta zona frontal de la caja vemos una imagen de perfil de la fuente, así como el logo del fabricante, modelo, y certificación energética.

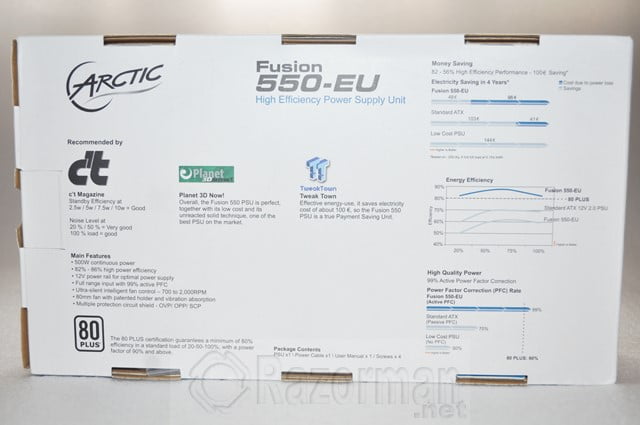

En la parte trasera vemos una tabla demostrativa de la certificación energética, así como las principales características de la fuente Arctic Fusion 550W

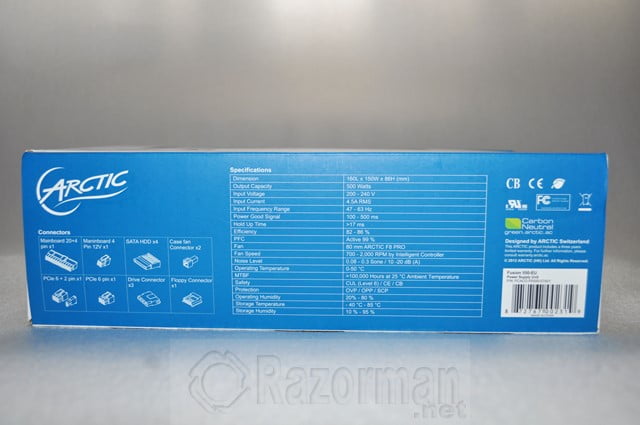

En el lateral y sobre un fondo de color azul, vemos unos iconos de los distintos conectores de la taza, así como una tabla general de las especificaciones de la fuente.

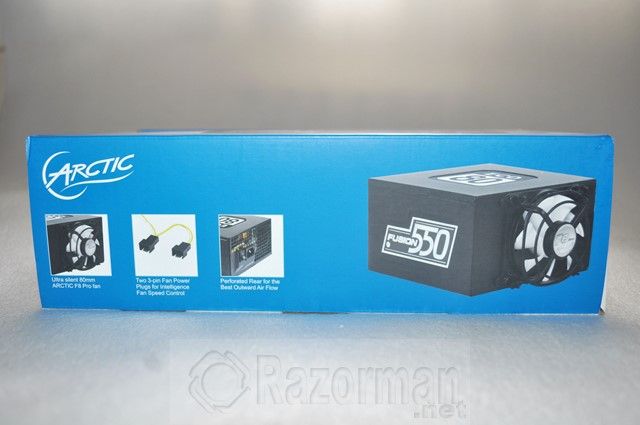

Por último en este otro lateral, vemos sobre un fondo azul otra imagen de perfil de la fuente, y varias imágenes más de la fuente.
ARCTIC FUSION 550W: EMBALAJE INTERIOR Y ACCESORIOS

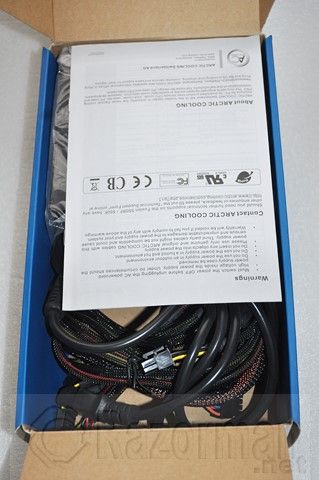

Abrimos la caja y vemos que sobre la misma existe un pequeño manual de instrucciones.

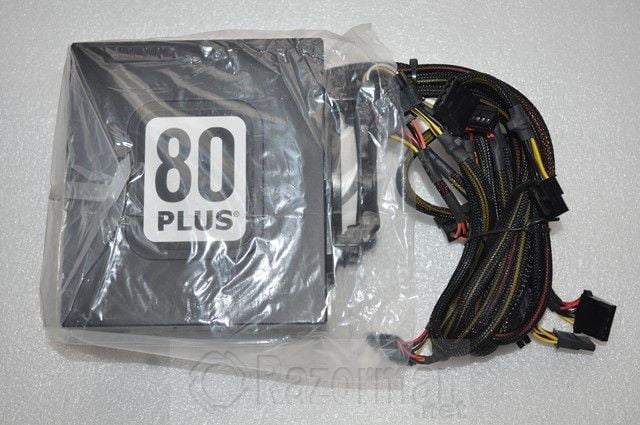

La fuente viene a su vez envuelta en una bolsa de plástico transparente. Ya vemos que la fuente no es modular.

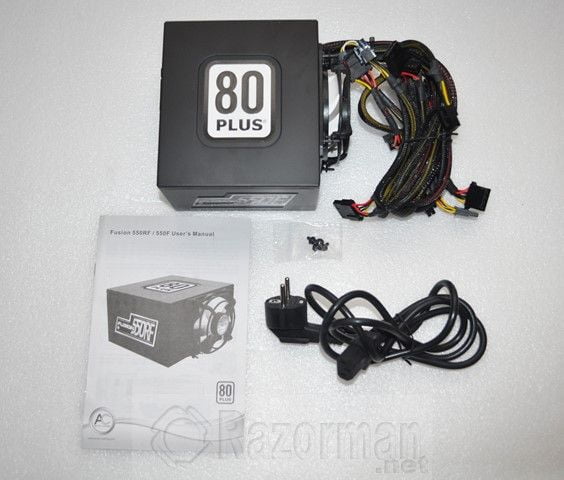

Detalle de todo el contenido y accesorios incluidos junto con la fuente Arctic Fusion 550W:
- Fuente de alimentacion Arctic Fusion 550W
- Cable de alimentación
- Manual de usuario
- 4 tornillos de sujeccion de la fuente al chasis del PC

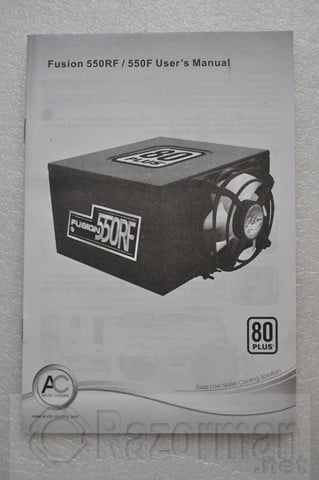

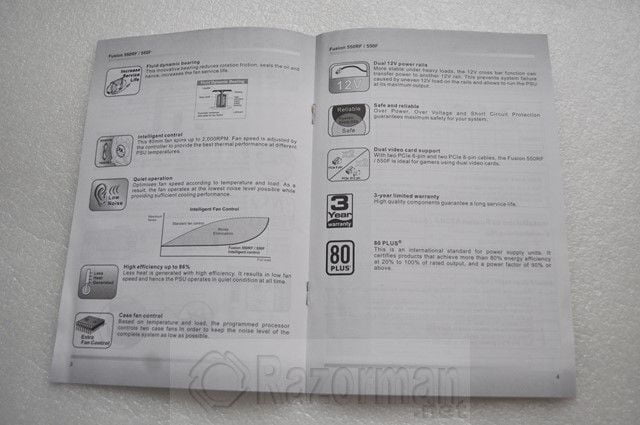

El manual de instrucciones está impreso en blanco y negro y sólo en inglés.

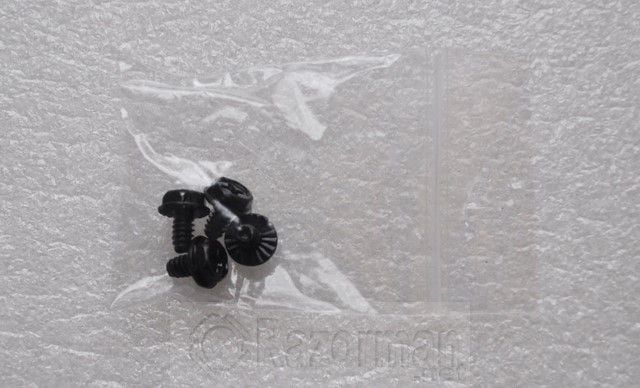

Detalle de los 4 tornillos metálicos de color negro incluidos.

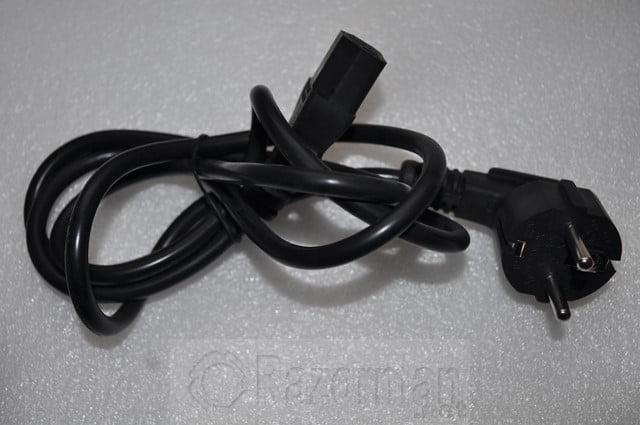

Cable de alimentación.
ARCTIC FUSION 550W AL DETALLE
Como hemos ya señalado, se trata de una fuente que no es modular. El cuerpo de la misa está enteramente pintado en color negro y tiene unas dimensiones de 150X86X160mm para un peso de tan sólo 1,55 Kgs.

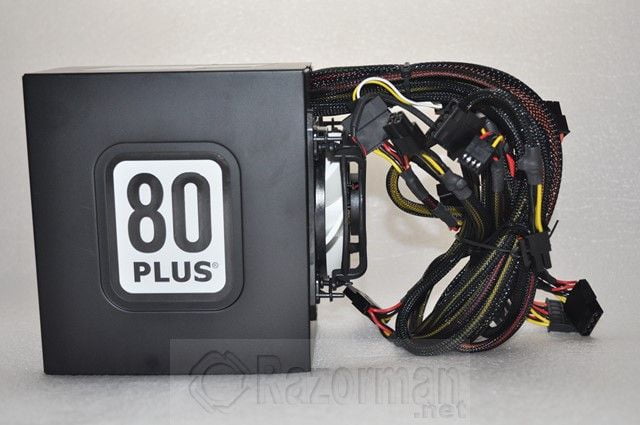

Vista general superior de la fuente: destaca el ventilador que esté fuera del cuerpo de la fuente. Existe una gran pegatina con la certificación 80 Plus.

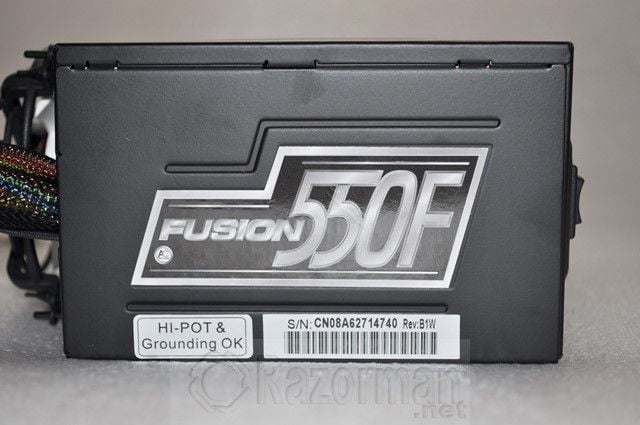

En este lateral vemos una gran pegatina también con el modelo de la fuente, así como el numero de serie.

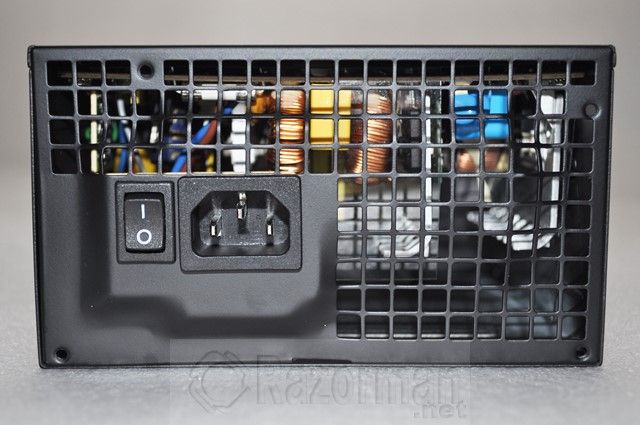

Vista trasera de la fuente: el mallado en esta zona para permitir la expulsion de aire caliente del interior de la fuente es muy generoso. Vemos tambien el conector de alimentación y el interruptor de apagado/encendido.

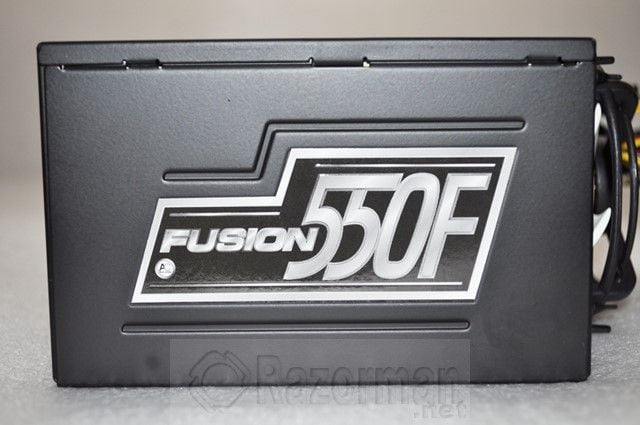

En el otro lateral sólo encontramos otra pegatina con el modelo de la fuente.

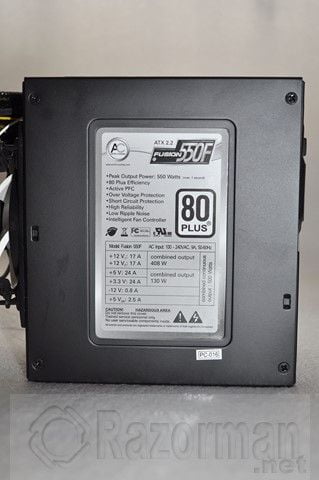

En esta zona inferior encotramos una pegatina con las especificaciones energéticas de cada raíl de la fuente, y las distintas certificaciones energéticas.

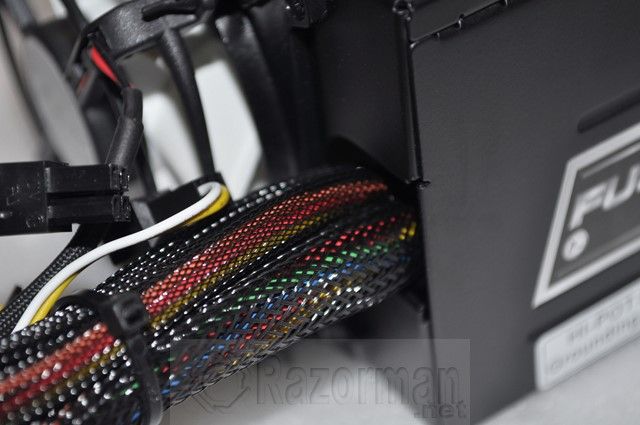

Detalle de la salida de cableado de la fuente: todos los cables están correctamente mallados y son de buena calidad.

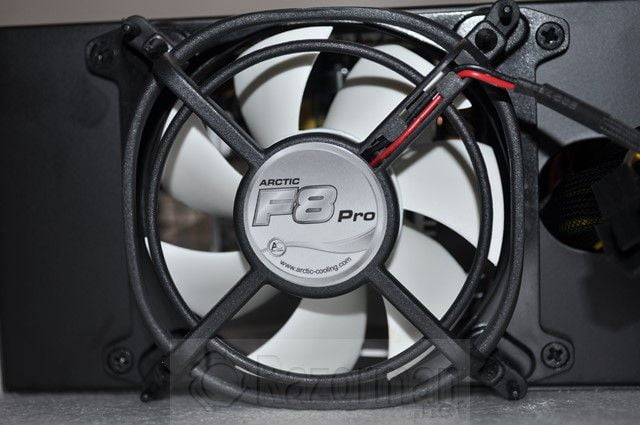

Una de las principales características de la fuente es este ventilador de 80 mm Arctic F8 PRO situado en el exterior de la caja en un marco antivibraciones. Es realmente silencioso!

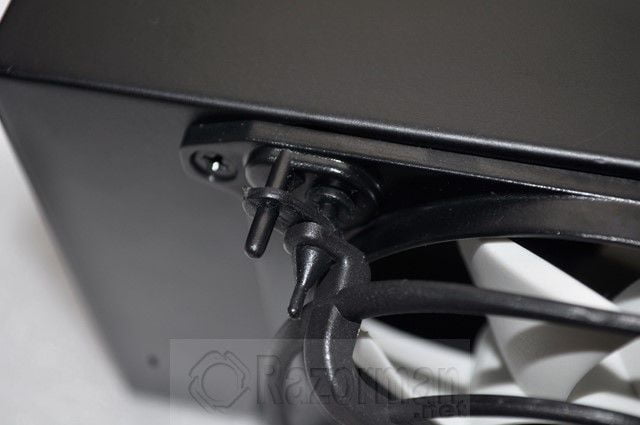

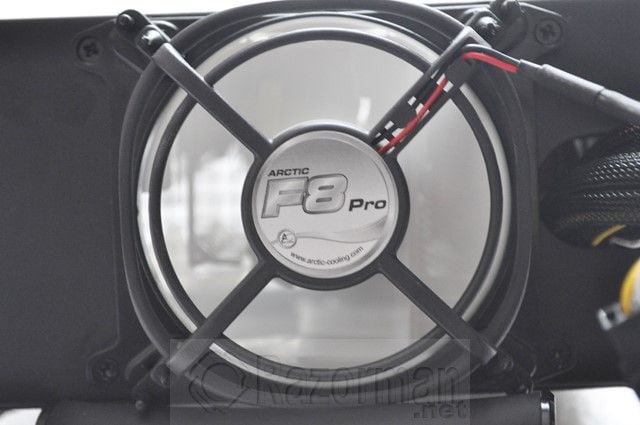

Detalle del marco antivibraciones que soporta el ventilador Arcit F8 Pro.
ARCTIC FUSION 550W: CONEXIONES

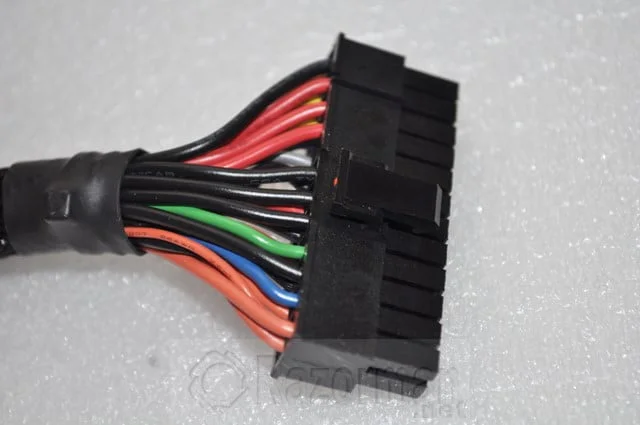

Vamos a ver las conexiones que dispone la fuente de alimentacion. Encontramos el típico conector ATX 20/24 pines / P4 conector

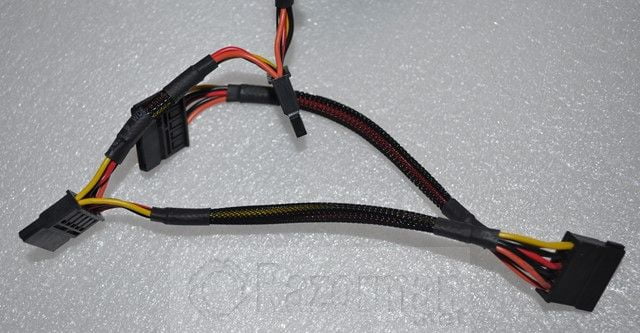

Encontramos 4 conecotores SATA/ 1 Floppy

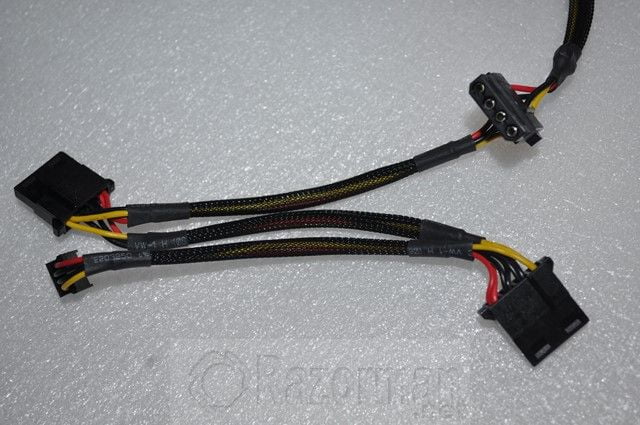

3 Conectores MOLEX de 4 pines

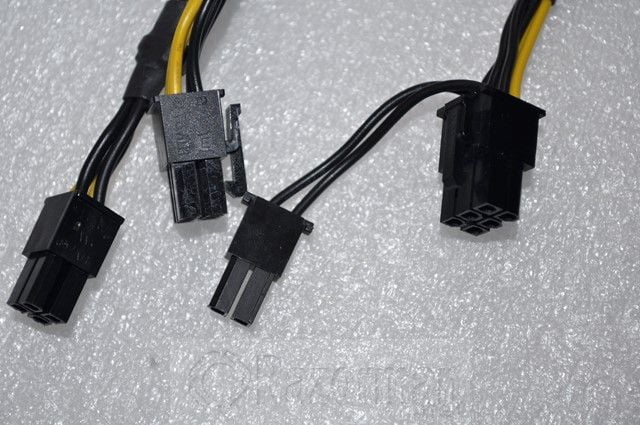

1 conector 6+2 Pines PCI Express/ 1 conector 6 Pines PCI-Express

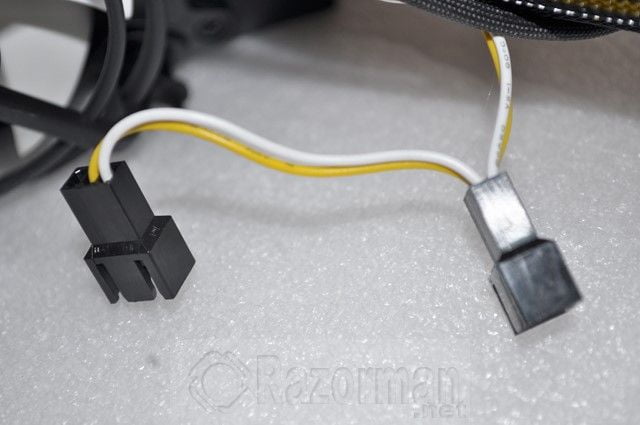

Por último también podremos alimentar directamente desde la fuente 2 ventiladores de 3 pines.
ARCTIC FUSION 550W: PRUEBAS DE RENDIMIENTO
El equipo de pruebas estaba compuesto por:
La primera prueba consiste como es habitual en tomar medición de los voltajes en reposo de la fuente con nuestro tester de Antec:
Observamos en la imagen los voltajes en cada canal: vemos que en el canal de 5V hemos obtenido una medicion de 5,1V, ligeramente por encima del valor nominal de este canal. En el canal de 12V, obtuvimos un voltaje de 12,2V, un buen valor que sobrepasa el valor nominal de dicho canal, mientras que en el canal de 3,3V obtuvimos 3,3V exactamente como vemos en la imagen.
Ahora, mediante la utilizacion del software de monitorización Aida 32 Enterprise exigimos el máximo rendimiento de la fuente de alimentacion durante 30 minutos consecutivos, estos son los valores que obtuvimos tanto en IDLE como en FULL.

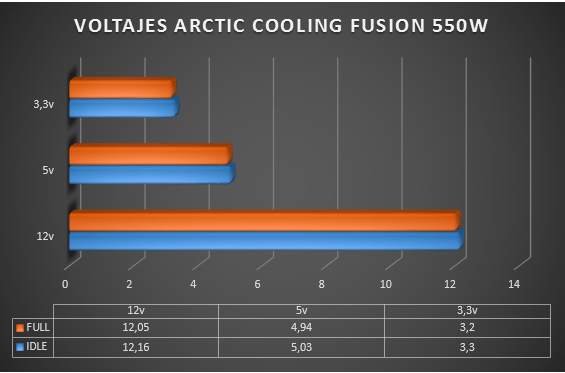

La tabla muestra claramente el buen hacer de todos los raíles de la fuente de alimentacion Arctic Cooling Fusion 550W: Comenzando por el raíl de 3,3V vemos que en IDLE el software también midió 3,3V, mientras que en Full el voltaje disminuyó hasta los 3,2V, unos valores correctos y esperados. En el Raíl de 5V, medimos un voltaje en IDLE de 5,03V, ligeramente superior al valor nominal de dicho raíl, mientras que en Full este voltaje disminuyó hasta los 4,94V, un valor tambien correcto y muy poco por debajo del valor nominal de dicho raíl.
En el canal de 12V, el software obtuvo un resultado de 12,16v en IDLE, mientras que en Full, éste solo disminuyó hasta los 12,05V manteniéndose por tanto por encima del valor nominal de dicho raíl y que demuestra la solidez de dicho canal.
Nos hemos quedado gratamente muy sorprendido por el nulo sonido del ventilador al funcionar, ni en IDLE ni en FULL y todo ello a pesar de contar con un diámetro de tan sólo 80mm el ventilador Arctic F8 PRO

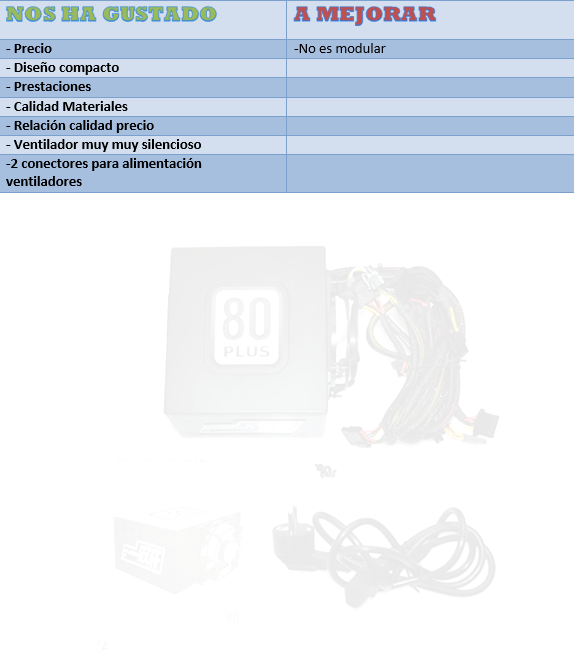

ARCTIC FUSION 550W: CONCLUSIONES FINALES Y PUNTUACION
[taq_review]
R
ealmente nos ha sorprendido esta fuente de alimentación Arctic Fusion 550W, no sólamente por las buenas prestaciones energéticas que hemos obtenido en todos los raíles de la fuente, sino tambien por el bajísimo nivel sonoro, diriamos que casi inapreciable, tanto en IDLE como en Full. El ventilador Arctic F8 PRO realiza un trabajo realmente sobresaliente y lo que es mejor sin ruido apreciable en su funcionamiento.
Ya dijimos a lo largo de la review que nos había sorprendido la colocación exterior del ventilador, una característica que no habíamos visto hasta ahora y que despues de ver el comportamiento excelente del ventilador, tambien lo achacamos a los soportes y marco antivibraciones sobre el que va montado dicho ventilador.
Tampoco podemos poner reproche alguno a la calidad de materiales, diseño y funcionalidad de la fuente, todo ello se encuentra dentro de lo que cabe esperar, con unos buenos materiales de fabricación y un diseño reducido que hará que podamos colocar esta fuente en casi cualquier caja. El único reproche que hacemos es que no sea modular, al menos parcialmente.
Destacamos también la alimentación directa de 2 ventiladores de la caja a traves de los 2 conectores externos de la fuente de alimentación. El precio de esta fuente Arctic Cooling Fusion 550W es de aproximadamente 50 euros en Sistemas Ibertronica
PREMIO CALIDAD ORO
