Review Aorus Z590 Master

Hoy analizamos una de las placas base con el socket Z590 más poderosas de Aorus: la Z590 Master, cargada de las últimas tecnologías como un VRM de 18+1 fases de 90 amperios, sobre un PCB de 6 capas , iluminación RGB Fusion 2.0, etc…



Review Aorus Z590 Master 1



Muchísimas gracias a Gigabyte por enviarnos esta placa base Aorus Z590 Master para la review



Review Gigabyte G27QC 2





AORUS Z590 MASTER: CARACTERISTICAS TECNICAS





PROCESADORES SOPORTADOS
  • Fabricante de procesador: Intel
  • Socket de procesador: LGA 1200
  • Procesador compatible: Intel® Celeron®, Intel® Core™ i3, Intel Core i5, Intel Core i7, Intel Core i9, Intel® Pentium®
  • Sockets de procesador soportados: LGA 1200 (Socket H5)
MEMORIA SOPORTADA
  • tipos de memoria compatibles: DDR4-SDRAM
  • Número de ranuras de memoria: 4
  • Tipo de ranuras de memoria: DIMM
  • Canales de memoria: Dual-channel
  • ECC: Si
  • No ECC: Si
  • Velocidades de reloj de memoria soportadas: DDR4 5400 (O.C)/ DDR4 5333(O.C.)/ DDR4 5133(O.C.)/DDR4 5000(O.C.)/4933(O.C.)/4800(O.C.)/ 4700(O.C.)/ 4600(O.C.)/ 4500(O.C.)/ 4400(O.C.)/ 4300(O.C.)/4266(O.C.) / 4133(O.C.) / 4000(O.C.) / 3866(O.C.) / 3800(O.C.) / 3733(O.C.) / 3666(O.C.) / 3600(O.C.) / 3466(O.C.) / 3400(O.C.) / 3333(O.C.) / 3300(O.C.) / 3200 / 3000 / 2933 / 2800 / 2666 / 2400 / 2133 MHz
  • Memoria interna máxima: 128 GB
  • Memoria sin buffer: Si
ALMACENAMIENTO
  • Tipos de unidades de almacenamiento admitidas: HDD & SSD
  • Interfaces de disco de almacenamiento soportados: M.2, Serial ATA III
  • Número de unidades de almacenamiento compatibles: 8
  • Niveles RAID: 0,1,5,10
GRAFICOS
  • Soporte para proceso paralelo: 2-Way CrossFireX,Quad-GPU CrossFireX
  • Máxima resolución: 4096 x 2304 Pixeles
  • HDCP: Si
CONEXIONES INTERNAS
  • USB 2.0, conectores: 2
  • Conectores USB 3.2 Gen 1 (3.1 Gen 1): 2
  • Conectores USB 3.2 Gen 2 (3.1 Gen 2): 1
  • Número de conectores SATA III: 6
  • Conector de audio en panel frontal: Si
  • Conector de panel delantero: Si
  • Conector de potencia ATX (24 pines): Si
  • Conector para ventilador: Si
  • Conector de ventilador CPU: Si
  • Conector de energía EPS (8-pin): Si
  • Conector TPM: Si
  • Encabezados Thunderbolt: 2
  • Conector para tiras LED RGB: Si
CONECTORES EXTERNOS
  • Cantidad de puertos tipo A USB 3.2 Gen 1 (3.1 Gen 1): 4
  • Cantidad de puertos tipo A USB 3.2 Gen 2 (3.1 Gen 2): 5
  • Cantidad de puertos tipo C USB 3.2 Gen 2 (3.1 Gen 2): 1
  • Ethernet LAN (RJ-45) cantidad de puertos: 1
  • Cantidad de DisplayPorts: 1
  • Versión de DisplayPort: 1.4
  • Salidas para auriculares: 5
  • Puerto de salida S/PDIF: Si
  • Conector para antena WiFi-AP: 2
  • Conector USB: USB tipo A, USB Tipo C
BIOS
  • Tipos de BIOS: UEFI AMI
  • BIOS, tamaño de memoria: 512 MB/s
  • Versión ACPI: 5.0
  • Jumper Clear CMOS: Si
  • Botón de limpieza CMOS: Si
  • Versión de la interfaz de administración de escritorio (DMI): 2.7
  • Versión de BIOS de administración del sistema (SMBIOS): 2.7
DIMENSIONES 305x244MM

UNBOXING Y ACCESORIOS



La presentación exterior viene dada por una caja de cartón tipo estuche de buena calidad y visualmente atractiva, con el logo de Aorus tomando un papel predominante y completa información técnica sobre la misma apoyada en varias imágenes de la placa.



Review Aorus Z590 Master 2 Review Aorus Z590 Master 3



Interiormente el embalaje alberga a la placa base protegida doblemente por un molde de porexpán un una bolsa de plástico antiestática y en la zona inferior encontramos los accesorios



Review Aorus Z590 Master 4

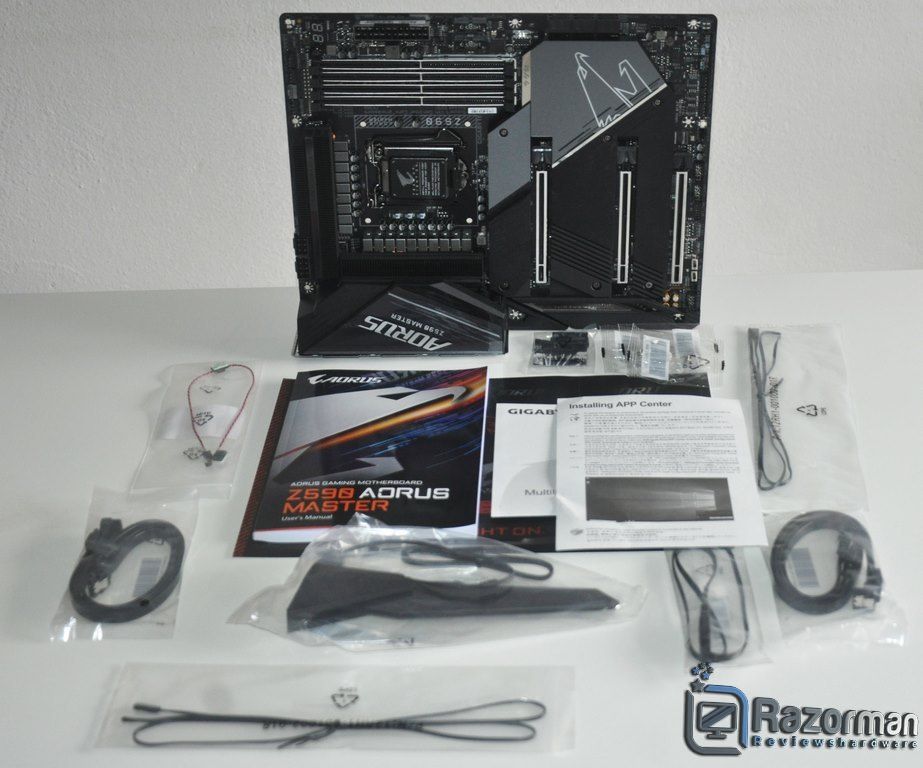

Una placa base de gama alta como la que estamos analizando debe incluir una buena cantidad de accesorios, como es el caso:

  • Placa base Z590 Aorus Master
  • Manual de usuario y DVD con drivers y software
  • Antena para Wifi
  • Tornillos M2
  • Sensor ruido
  • Conector / Adaptador G para la conexión a placa base
  • 2 Termistores
  • 4 cables SATA 6 Gbps
  • Cable alargador RGB



Review Aorus Z590 Master 5





DISEÑO



Realmente llamativa estéticamente este nuevo modelo Aorus Z590 Master: con un PCB de 6 capas negro y formato ATX convencional de 305X244 mm. Un diseño atractivo y de gran calidad como iremos viendo.



Review Aorus Z590 Master 6



Comenzando por los VRM, compuesto por un conjunto de 18+1 fases de 90 Amperios, que garantizan una alimentación fiable y continua para alimentar las últimas “bestias” de Intel y poder realizar overclocking con total seguridad. Los disipadores se han construido empleando NanoCarbono para mejorar la eficacia y aumentar la longevidad, y uniendo ambos disipadores con un grueso heatpipe de cobre , además de contar con almohadillas térmicas LAIRD de 7.5 W/mK



Review Aorus Z590 Master 7

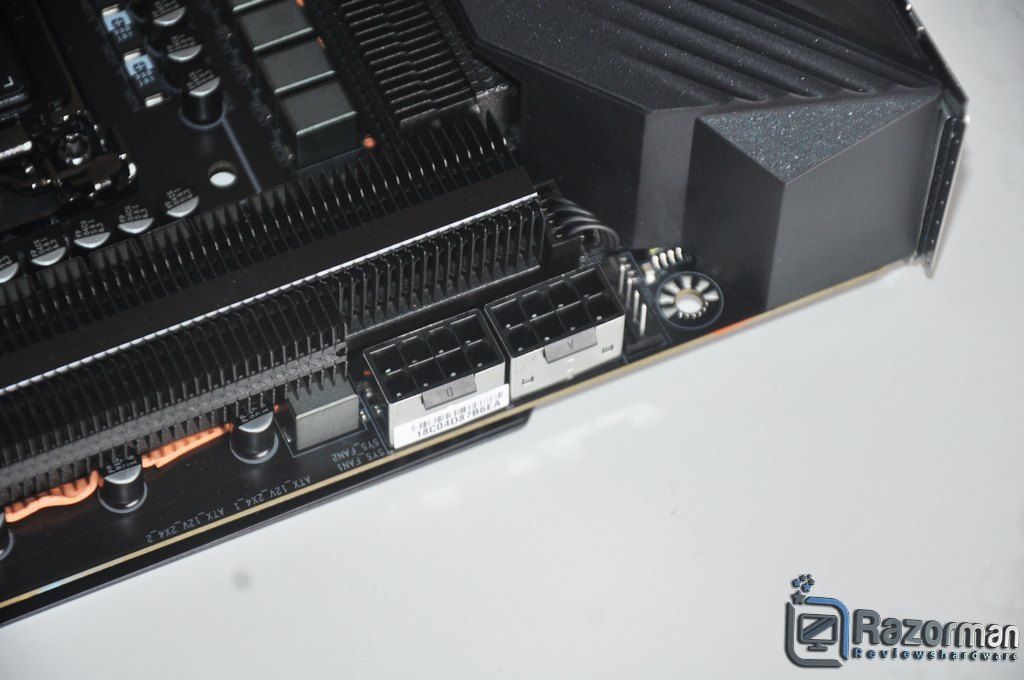

Para alimentar la placa encontramos 2 conectores de 8+8 pines.



Review Aorus Z590 Master 8

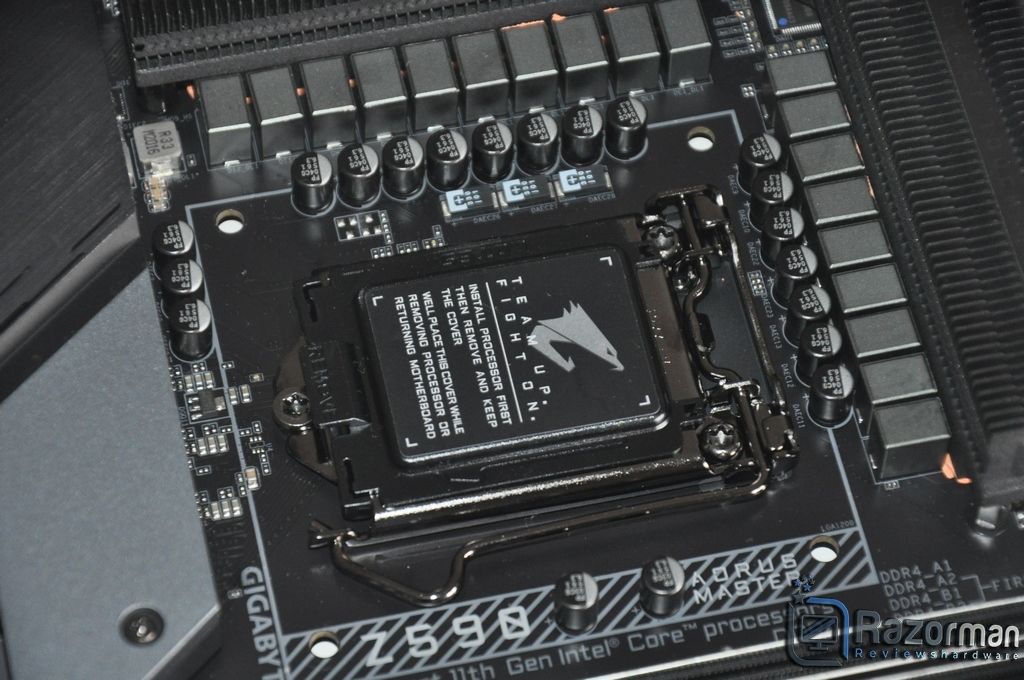

La compatibilidad de este socket 1200 junto con el chipset Z590 es la siguiente:

  1. Procesadores Intel Core i9 11 Generacion / Intel Core i7 11 Generación / Intel Core i5 11 Generación
  2. Procesadores Intel Core i7 10 Generación / Intel Core i7 10 Generación / Intel Core i5 10 Generación / Intel Core i3 Generación / Intel Pentium e Intel Celeron .



Review Aorus Z590 Master 9

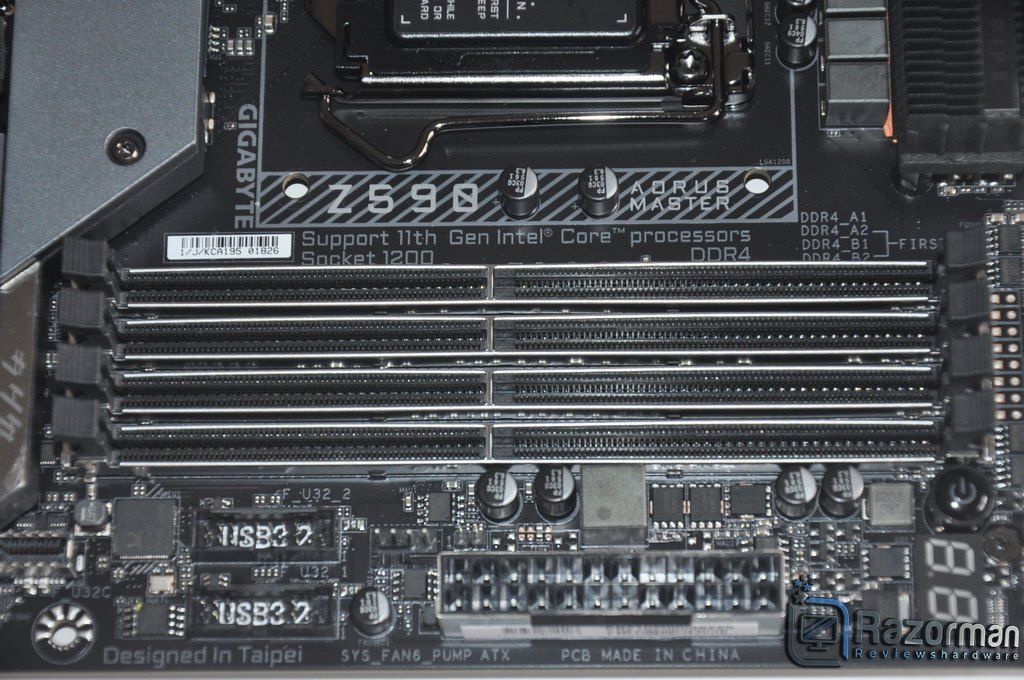

El soporte para memoria es extraordinario: soporte para módulos de memoria XMP, con arquitectura Dual-Channel y una capacidad de hasta 128 GB DDR4.

1- Procesadores Intel 11 Generación: Intel Core i5/i7/i9 Soporte para memoria DDR4 5400 (O.C)/ DDR4 5333(O.C.)/ DDR4 5133(O.C.)/DDR4 5000(O.C.)/4933(O.C.)/4800(O.C.)/ 4700(O.C.)/ 4600(O.C.)/ 4500(O.C.)/ 4400(O.C.)/ 4300(O.C.)/4266(O.C.) / 4133(O.C.) / 4000(O.C.) / 3866(O.C.) / 3800(O.C.) / 3733(O.C.) / 3666(O.C.) / 3600(O.C.) / 3466(O.C.) / 3400(O.C.) / 3333(O.C.) / 3300(O.C.) / 3200 / 3000 / 2933 / 2800 / 2666 / 2400 / 2133 MHz

2 – Procesadores Intel Core i9/i7 de 10 Generacion, soporte memoria DDR4 2933/2666/2400/2133 MHz

3 – Procesadores Intel 10 Generacion, soporte para memoria DDR4 2666/2400/2133 MHz



Review Aorus Z590 Master 10

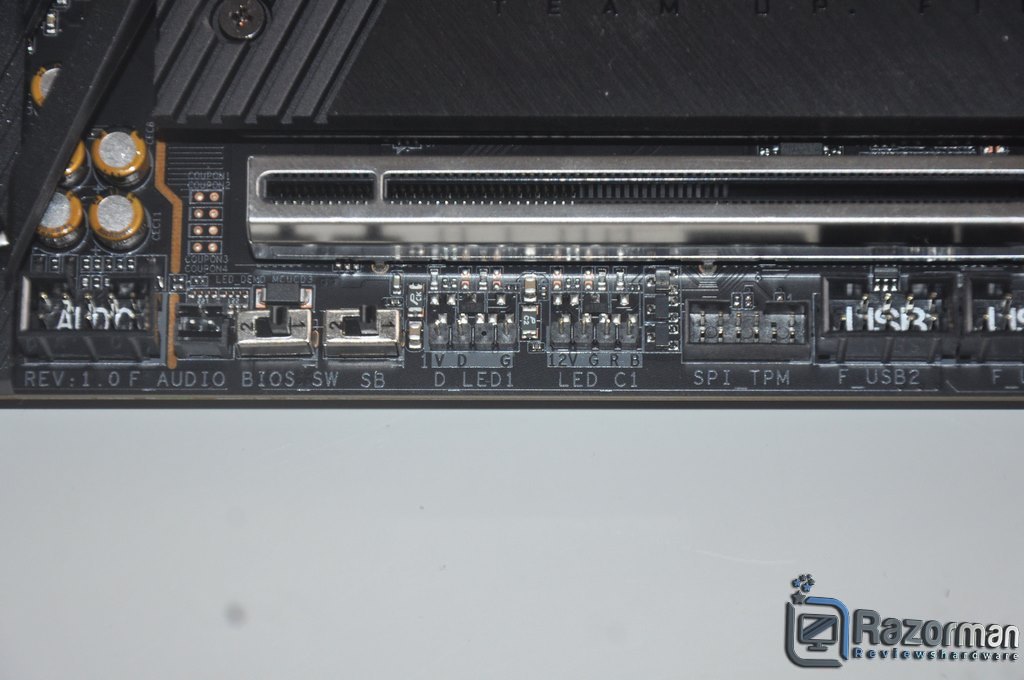

El apartado de iluminación RGB está muy bien cubierto con la app RGB Fusion 2.0 y encontramos 4 conectores totales: 2 para ARGB 5V y otras 2 RGB de 12V





Review Aorus Z590 Master 11 Review Aorus Z590 Master 12

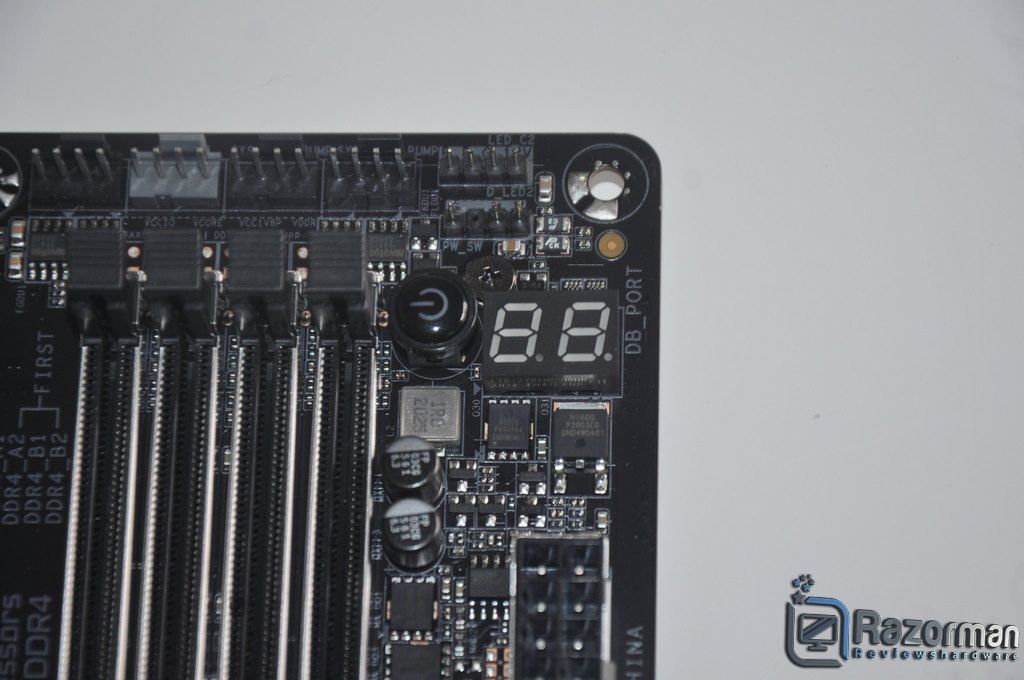

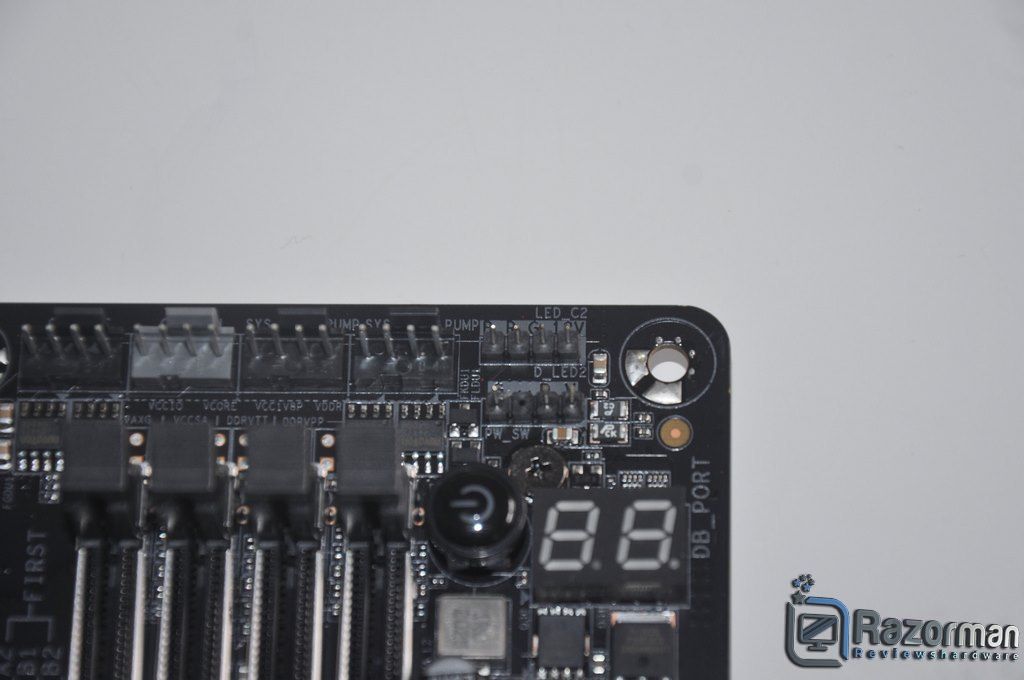

Una placa base de gama alta como la que nos ocupa no podía carecer de un botón de apagado/encendido un Debug Led para comprobar posibles fallos en el arranque del equipo.



Review Aorus Z590 Master 13

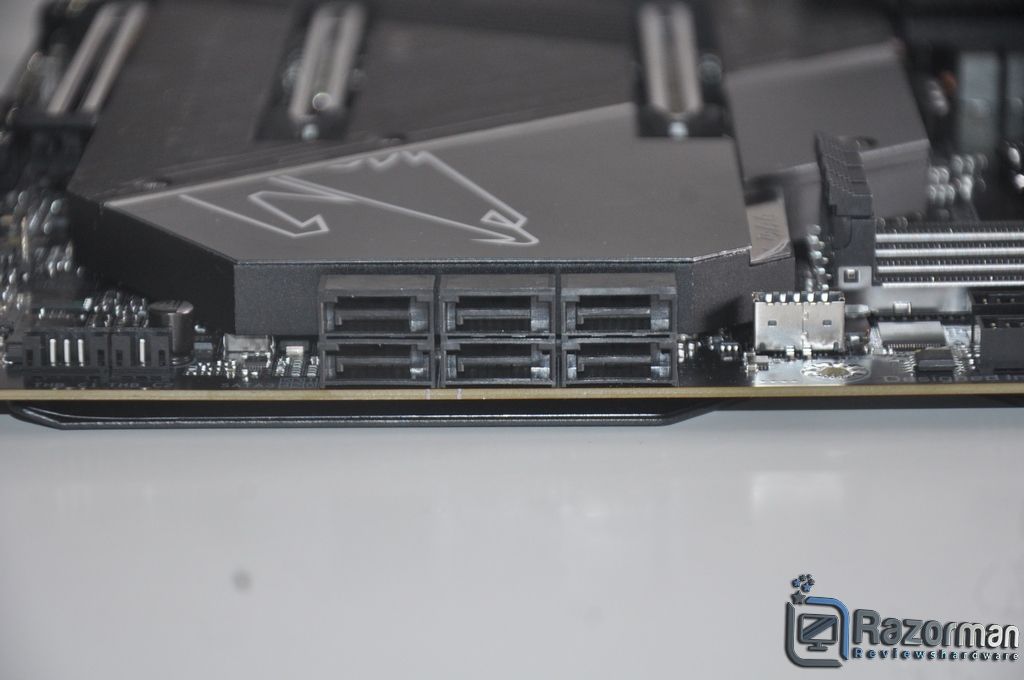

Encontramos también 6 conectores SATA con soporte para RAID 0, RAID 1, RAID 5, y RAID 10



Review Aorus Z590 Master 14



Para la conexión en formato PCIe X16, encontramos 3 ranuras, con estas características:

  • Ranuras PCIEx16 y PCIEx8, están conectadas a los carriles de la CPU, siendo sólo la primera capaz de funcionar en el modo más elevado, y en modo X8 en conjunto.
  • La tercera ranura PCIEx4, se conecta a los carriles del chipset y funcionando en modo PCIe 3.0X4, sin compartir bus.

Tenemos soporte para Multi-GPU AMD CrossFireX de 2 vias sólamente, pero no en el caso de NVidia SLI.





Review Aorus Z590 Master 15

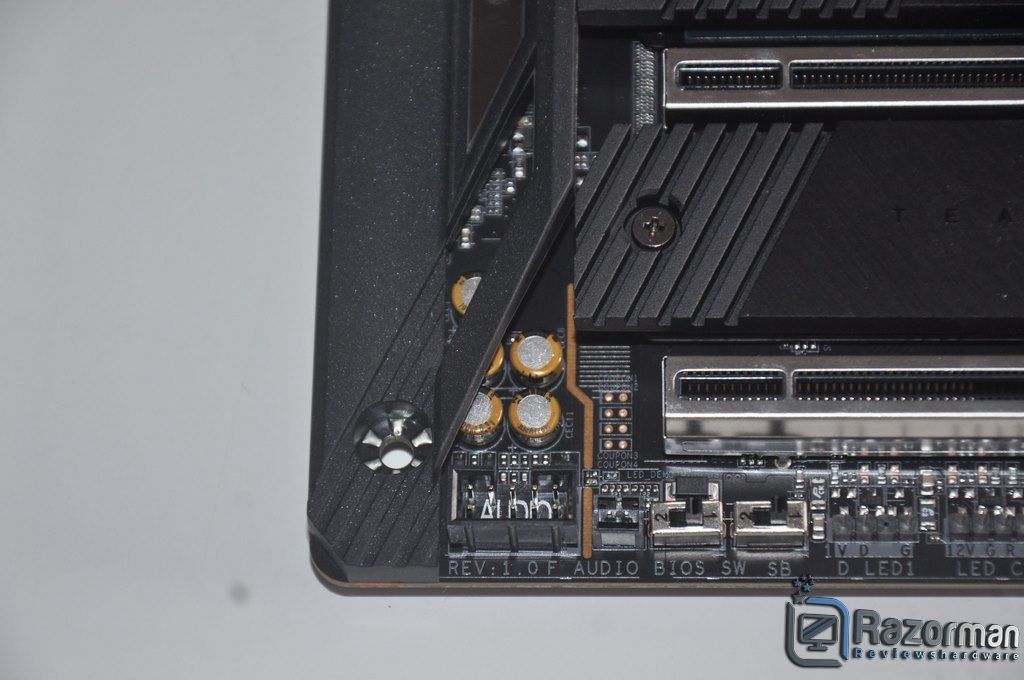

El audio está confiado a un códec Realtek ALC1220-VB, con soporte para 7 canales de audio de alta definición, tecnología DTX: X Ultra con sonido envolvente y un DAC ESS ES9118 que podrá ofrecer hasta 600 Ohmios para auriculares, con conexión exterior de 5 jacks y conector S/PDIF trasero.



Review Aorus Z590 Master 16



El chipset Z590 de Intel viene perfectamente refrigerado y protegido en la placa y sobre el mismo el logo de Aorus que como veremos más adelante se ilumina.



Review Aorus Z590 Master 17

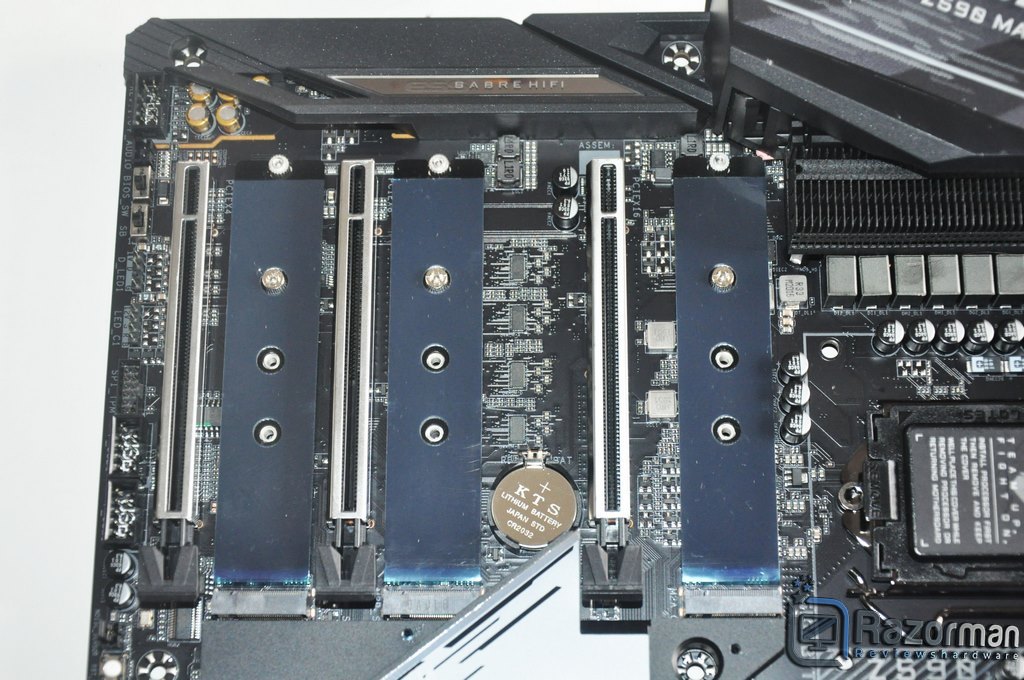

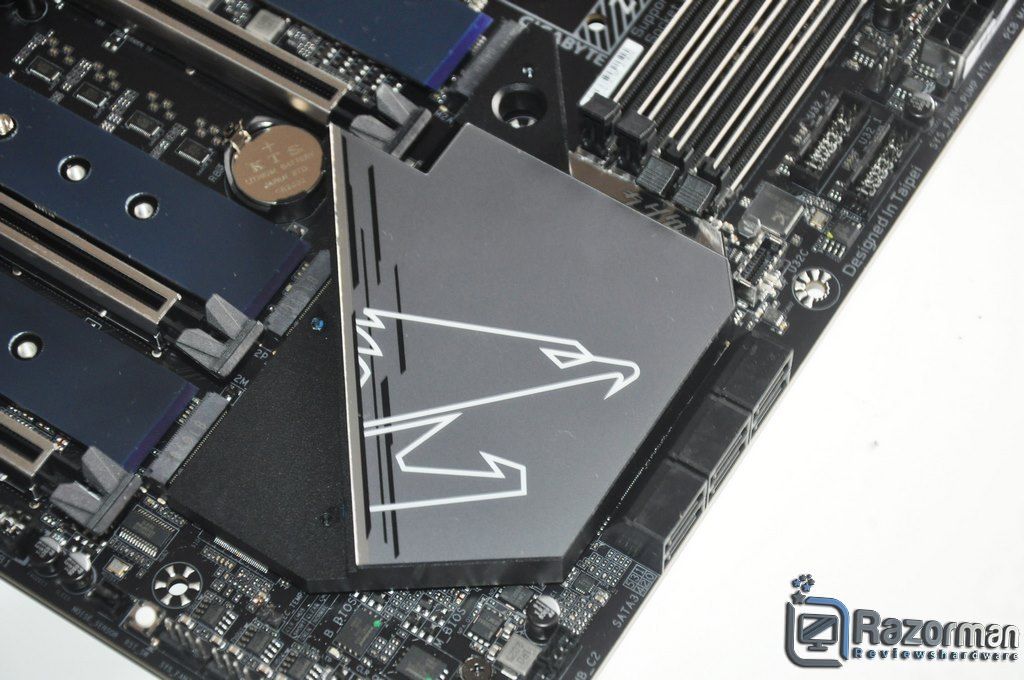

En cuanto a almacenamiento M2 la placa ofrece un soporte extraordinario con nada menos que 3 ranuras, a las cuales accederemos tras retirar una tapa metálica que las protege

  • La ranura más próxima a la CPU , M2A_CPU está conectada a 4 carriles de la misma, funcionando en modo PCIe 4.0 X4 o X2, con un bus sólo para ella pero sólo si instalamos un procesador de 11 Generación de Intel.
  • La ranura central, M2P_SB, está conectada a los carriles del chipset y funciona en modo PCIe 3.0 X4/X2, siendo compatible con SSD SATA y también el raíl no es compartido con otra conexión.
  • La ranura inferior, la M2M_SB, se conecta también al chipset, pero compartiendo BUS con los puertos SATA 4 y SATA 5, por lo que sólo podremos emplear uno u otro, funcionando en modo SATA o PCIe 3.0 X4/X2.



Review Aorus Z590 Master 18

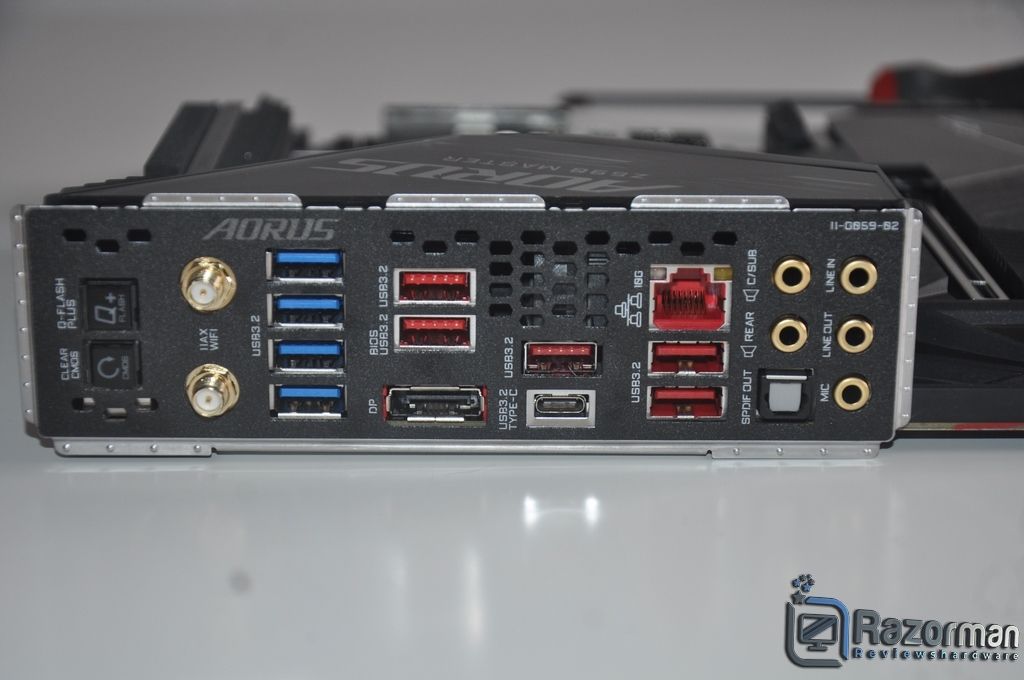

Impresionante el arsenal de conexiones exteriores que dispone la placa:





Review Aorus Z590 Master 19



Por último nos detenemos en la zona trasera de la placa que dispone de un gran refuerzo metálico de aluminio para dotar de una mayor solidez y consistencia a la placa.



Review Aorus Z590 Master 20





BIOS E ILUMINACION

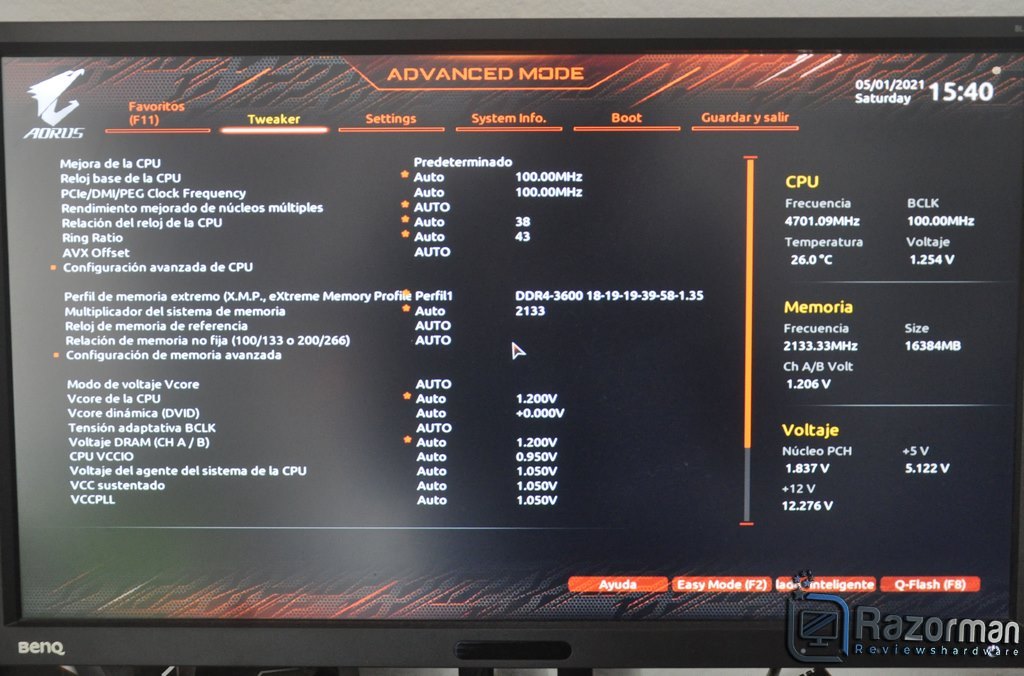

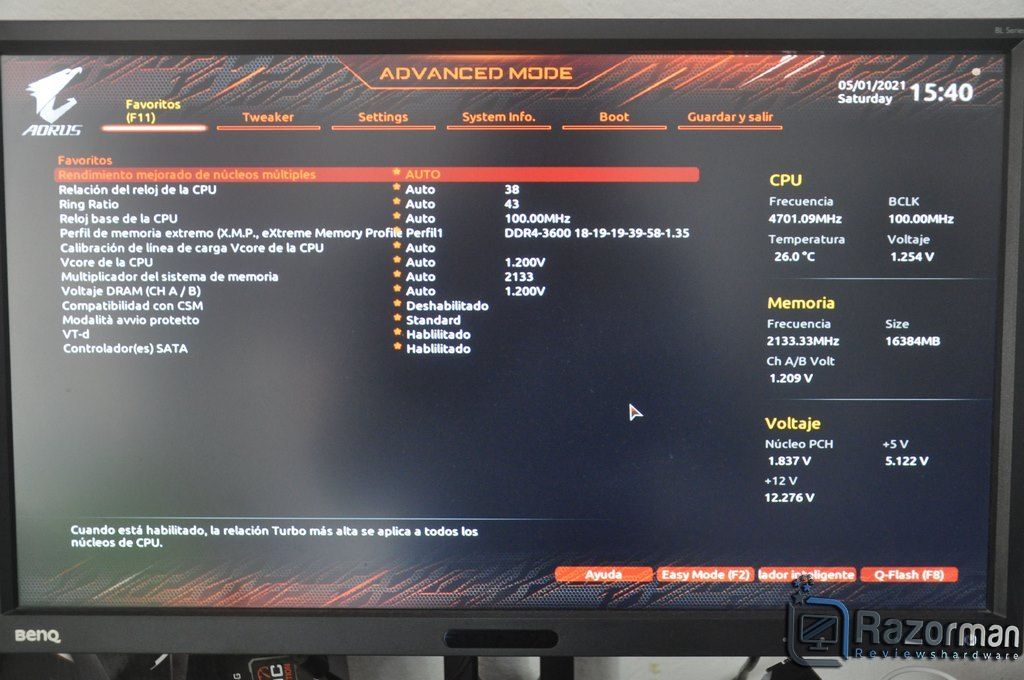

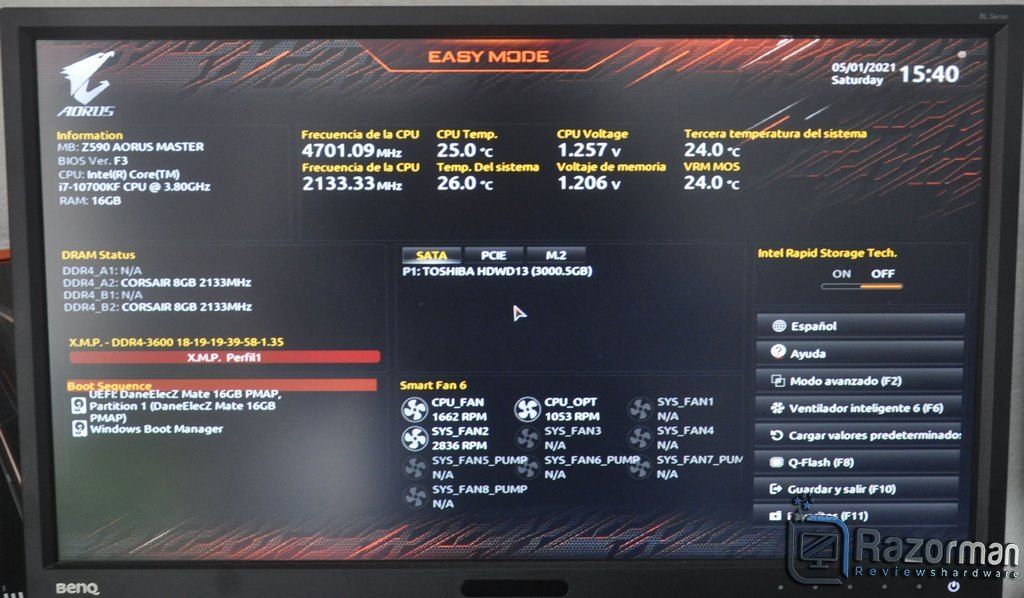

La Bios es doble, lo que añade un plus de seguridad si algo sale mal, con una capacidad de 2X256 Mbit, con soporte DualBIOS, además de PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0.

No es la BIOS más bonita, en este aspecto sus rivales – algunos de ellos – presentan una BIOS más elaborada visualmente, pero es realmente sencilla de manejar, ofreciendo dos opciones: EASY MODE, desde donde una pantalla principal tenemos acceso al control de los parámetros principales del sistema y un modo avanzado, con las funciones propias de OC y demás parámetros de configuración: memoria RAM, ventiladores, etc..



Review Aorus Z590 Master 21 Review Aorus Z590 Master 22 Review Aorus Z590 Master 23

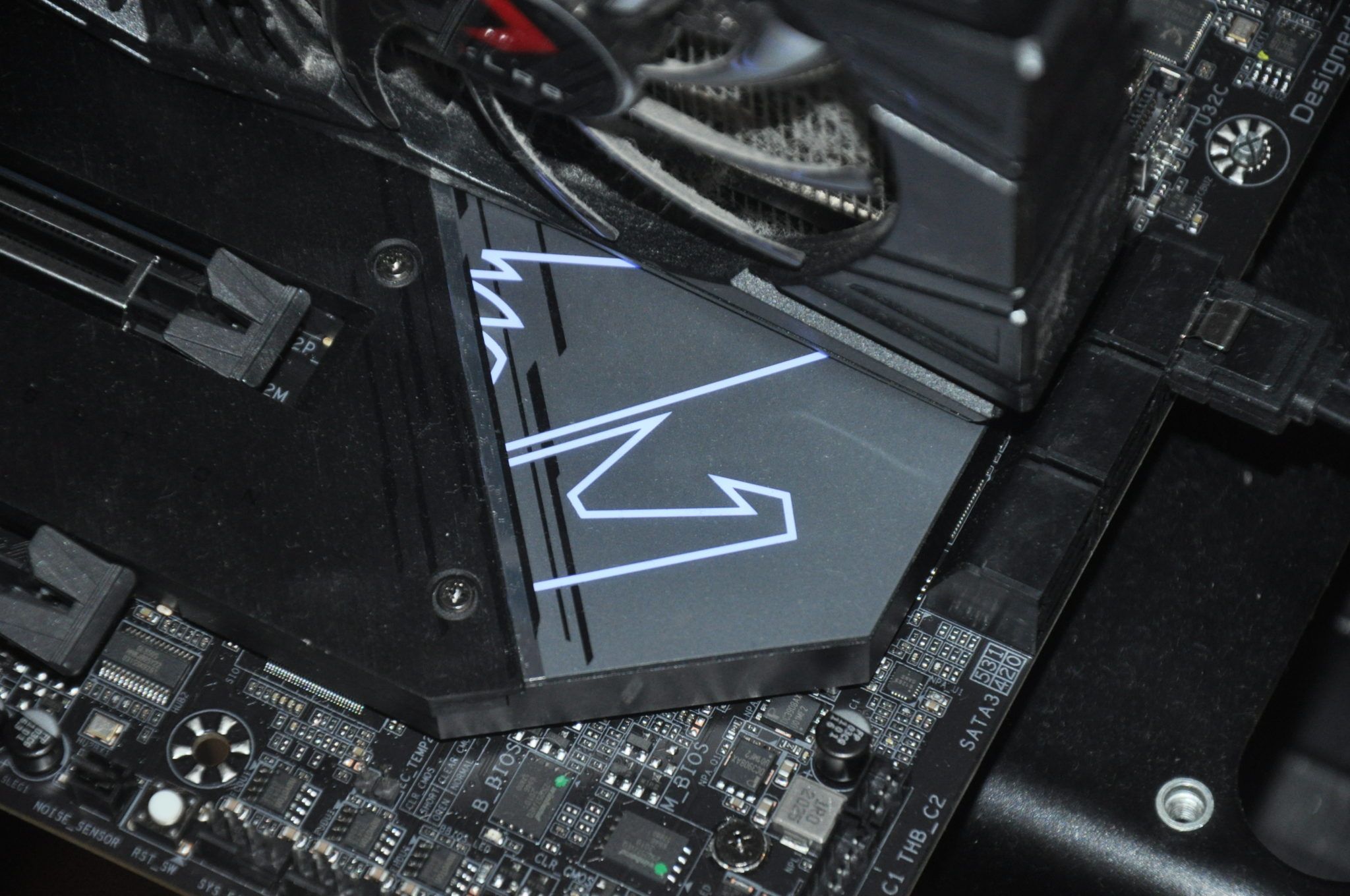

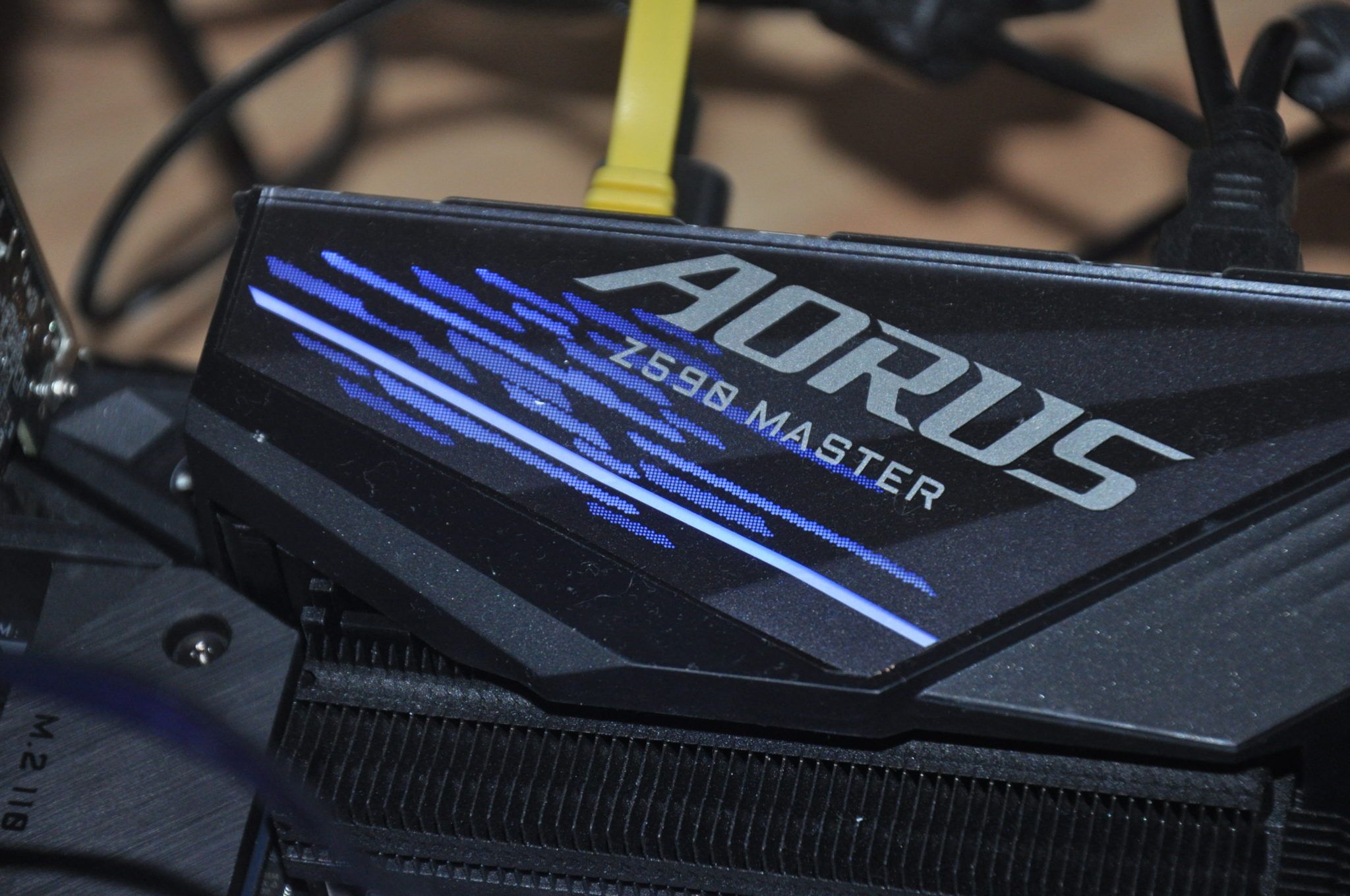

La iluminación de la placa base se realiza desde la app RGB Fusion 2.0, una sencilla app que nos permite la configuración del modo de iluminación y los colores que deseamos tanto para la protección de los VRM como el disipador del chipset:



Review Aorus Z590 Master 24 Review Aorus Z590 Master 25





PRUEBAS DE RENDIMIENTO

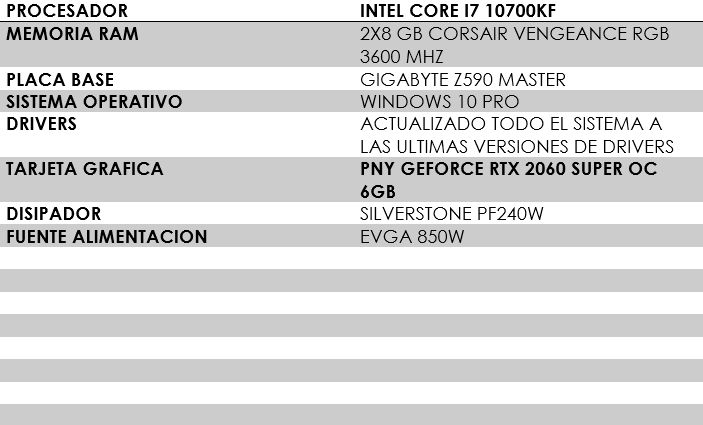

Este ha sido el SETUP de pruebas empleado:



Review Aorus Z590 Master 26



Al haber introducido un nuevo procesador en nuestro SETUP, no podemos compararlo con rendimientos idénticos anteriores, poco a poco iremos actualizando nuestros datos y gráficas con este nuevo setup.



TESTS SINTETICOS

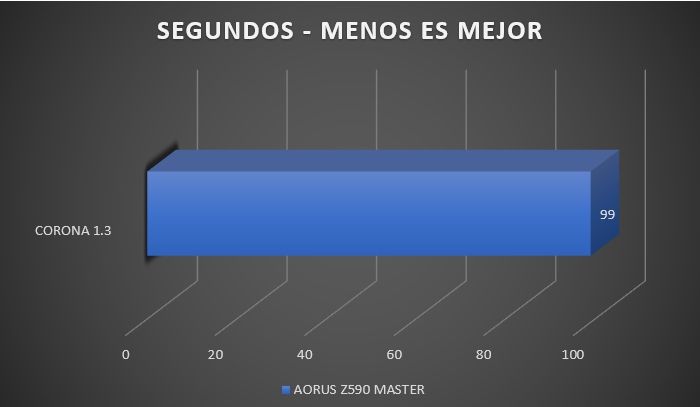

CORONA 1.3



Review Aorus Z590 Master 27

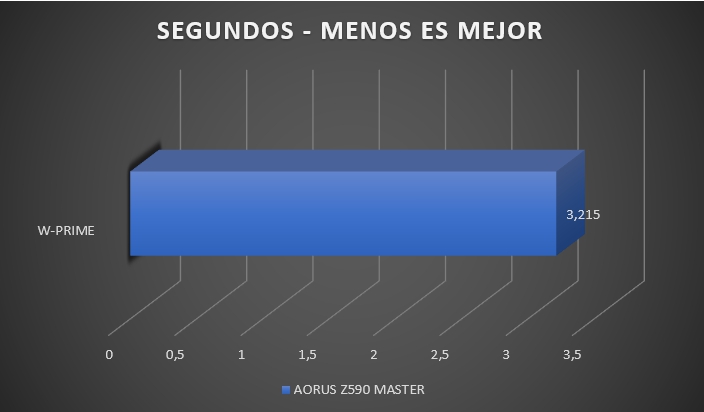

W-PRIME 32 – MULTIHILO



Review Aorus Z590 Master 28

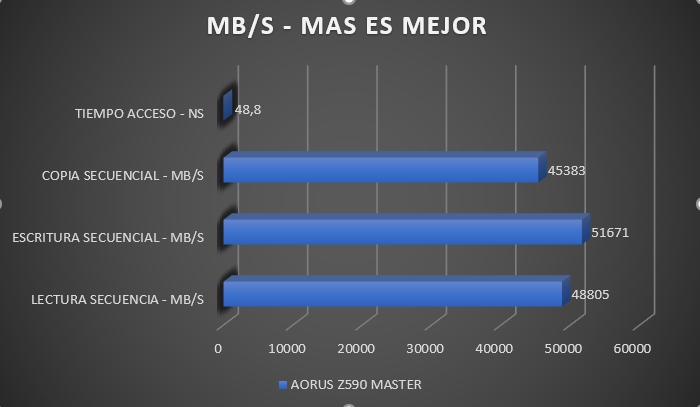

AIDA 64 – MEMORIA



Review Aorus Z590 Master 29



CINEBENCH R20 Y CINEBENCH R23

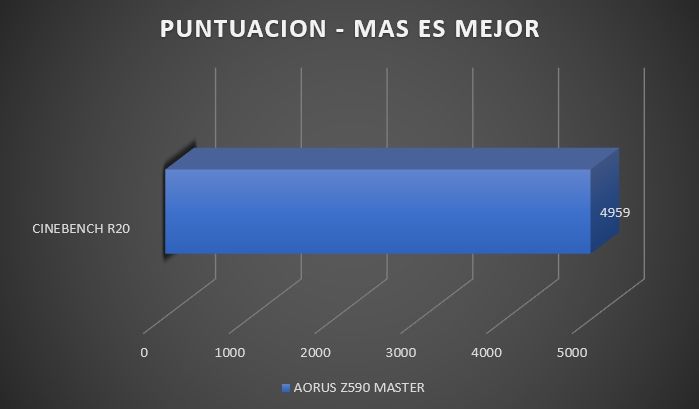

CINEBENCH R20



Review Aorus Z590 Master 30



CINEBENCH R23



Review Aorus Z590 Master 31

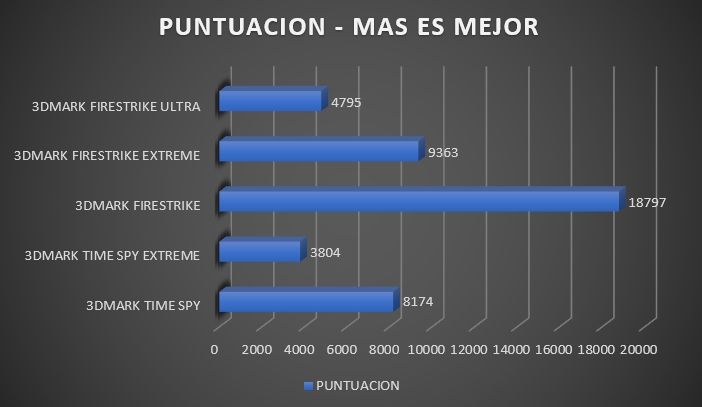

3DMARK



Review Aorus Z590 Master 32



TEMPERATURAS

Una de las características más importantes de una placa base es sin duda la calidad de sus VRM y este modelo de Gigabyte ha puesto toda la carne en el asador en este aspecto con un potente VRM de 18 + 1 fases digitales, con 90 Amperior y un PCB de 6 capas.

Para medir las temperaturas que es capaz de alcanzar el VRM lo hemos sometido a la tortura de 30 minutos consecutivos de OCCT con ejecución de las instrucciones AVX2. Esta es la temperatura alcanzada:



VRM TEMPERATURA MINIMA VRM TEMPERATURA MAXIMA
AORUS Z590 MASTER 37ºC 51ºC



Excelente la temperatura, pues en un test tan exigente como OCCT el VRM apenas sufre, con unos excelentes 51ºC máximos.



CONCLUSIONES FINALES Y PUNTUACION



Review Aorus Z590 Master 24



Con el lanzamiento próximo – se espera que a finales de año – de los nuevos procesadores Alder Lake-S , el socket 1200 de Intel tiene los días ya contados, pues los nuevos procesadores harán uso de uno nuevo socket.

El Z590 es un chipset que permite una conectividad envidiable, con 11 puertos USB, conexión LAN 10G y Wi-Fi 6 y la incorporación de PCIe 4.0 si hacemos uso de procesadores de 11º Generacion.

La placa es un compendio de características a la última, con un potente VRM de 18+1 fases y 90 A que garantiza el flujo de energía necesario para los más potentes procesadores de esta última generación.

Todo esta tecnología tiene un precio, y en este caso la factura es elevada, pues podemos encontrarla en PCC a 456 euros a dia de hoy un precio elevado, por una generación que dentro de unos meses será superada, pero que a cambio nos ofrece una placa muy robusta, y con unas características del máximo nivel.



Review Aorus Z590 Master 34





AORUS Z590 MASTER: NUESTRA OPINION

Review Aorus Z590 Master 35

A FAVOR

  • TECNOLOGIA Y CARACTERISTICAS MAXIMO NIVEL
  • CONECTIVIDAD
  • DISEÑO
  • CALIDAD MATERIALES
  • VRM 18+1 FASES
Review Aorus Z590 Master 36

EN CONTRA

  • PRECIO ELEVADO
La placa base AORUS Z590 Master ofrece un compendio de tecnologías actuales del máximo nivel, con un VRM potentísimo para poder alimentar a los procesadores actuales de 11 Generación, con una bonita iluminación controlada por la app RGB Fusion 2.0. Su precio es elevado: 456 euros
