Review Aorus B550i PRO AX



Hoy os traemos la review de la placa base con formato Mini-ITX Aorus B550i PRO AX con un VRM Digital de 8 fases con disipadores dimensionados, soporte para PCIe 4.0, Intel wifi 6 802.11ax, 2.5GbE LAN e iluminación RGB Fusion 2.0





Muchísimas gracias a AORUS por enviarnos la placa Aorus B550i PRO AX para la review





AORUS B550I PRO AX: CARACTERISTICAS TECNICAS



PROCESADORES SOPORTADOS	AMD Socket AM4, support for: 3rd Generation AMD Ryzen™ processors/ New Generation AMD Ryzen™ with Radeon™ Graphics processors
MEMORIA SOPORTADA	2 x DDR4 DIMM sockets supporting up to 64 GB (32 GB single DIMM capacity) of system memory 3rd Gen AMD Ryzen™ Processors: Support for DDR4 4866(O.C.)/4600(O.C.)/4400(O.C.)/4000(O.C.)/3600(O.C.)/3333(O.C.)/3200/2933/2667/2400/2133 MHz memory modules New Generation AMD Ryzen™ with Radeon™ Graphics processors: Support for DDR4 5300(O.C.)/5200(O.C.)/5000(O.C.)/4866(O.C.)/4600(O.C.)/4400(O.C.)/4000(O.C.)/3600(O.C.)/3333(O.C.)/3200/2933/2667/2400/2133 MHz memory modules Arquitectura de memoria Dual Channel Soporte para módulos de memoria ECC Un-buffered DIMM 1Rx8/2Rx8 Soporte para módulos de memoria non-ECC Un-buffered DIMM 1Rx8/2Rx8 Soporte para módulos de memoria Extreme Memory Profile (XMP)
GRAFICA INTEGRADA	Integrated in the New Generation AMD Ryzen™ with Radeon™ Graphics processors: 1 x DisplayPort, supporting a maximum resolution of 5120×2880@60 Hz * Support for DisplayPort 1.4 version, HDCP 2.3, and HDR. 2 x HDMI ports, supporting a maximum resolution of 4096×2160@60 Hz * Support for HDMI 2.1 version, HDCP 2.3, and HDR.
AUDIO	Realtek® ALC1220-VB codec * The back panel line out jack supports DSD audio. Audio de alta definición 2/4/5.1/7.1-canales
LAN Y WI-FI	Realtek® 2.5GbE LAN chip (2.5 Gbit/1 Gbit/100 Mbit) Intel® Wi-Fi 6 AX200: WIFI a, b, g, n, ac with wave 2 features, ax, supporting 2.4/5 GHz Dual-Band BLUETOOTH 5 Support for 11ax 160MHz wireless standard and up to 2.4 Gbps data rate
ALMACENAMIENTO	1 x M.2 connector (M2A_CPU), integrated in the CPU, supporting Socket 3, M key, type 2260/2280 SSDs: – 3rd Generation AMD Ryzen™ processors support SATA and PCIe 4.0 x4/x2 SSDs – New Generation AMD Ryzen™ with Radeon™ Graphics processors support SATA and PCIe 3.0 x4/x2 SSDs 1 x M.2 connector (M2B_SB) on the back of the motherboard, integrated in the Chipset, supporting Socket 3, M key, type 2260/2280 SSDs: – Supporting SATA and PCIe 3.0 x4/x2 SSDs 4 x SATA 6Gb/s connectors, integrated in the Chipset: – Soporta RAID 0, RAID 1, y RAID 10
CHIPSET	1 x USB Type-C™ port on the back panel, with USB 3.2 Gen 2 support 1 x USB 3.2 Gen 2 Type-A port (red) on the back panel 2 x USB 3.2 Gen 1 ports available through the internal USB header 2 x puertos USB 2.0/1.1 disponibles a través del conector USB interno CPU: 4 x USB 3.2 Gen 1 ports on the back panel
CONECTORES INTERNOS E/S	1 x conector de alimentación principal ATX 24-pin 1 x conector de alimentación ATX 12V 8-pin 1 x conector del ventilador de la CPU 2 x cabeceras para ventilador del sistema 1 x addressable LED strip header 1 x RGB LED strip header 4 x conectores SATA 6 Gb / s 2 x conectores M.2 Socket 3 1 x conector del panel frontal 1 x conector de audio en el panel frontal 1 x conector para altavoz 1 x USB 3.2 Gen 1 header 1 x conector USB 2.0/1.1 1 x Trusted Platform Module (TPM) header (2×6 pin, for the GC-TPM2.0_S module only) La función TPM es opcional según las diferentes políticas locales 1 x Clear CMOS jumper
PANEL E/S TRASERO	1 x DisplayPort 2 x puerto HDMI 1 x USB 3.2 Gen 2 Type-A port (red) 4 x USB 3.2 Gen 1 ports 1 x USB Type-C™ port, with USB 3.2 Gen 2 support 1 x Q-Flash Plus button 1 x Puerto RJ-45 2 x conectores de antena SMA (2T2R) 3 x audio jacks



[nextpage title= «AORUS B550I PRO AX: UNBOXING Y ACCESORIOS»]















El embalaje exterior de la placa base Aorus B550 PRO AX sigue las líneas habituales de Aorus y sobre un fondo oscuro vemos el logo del fabricante y el modelo en grandes caracteres, complementándose en la zona trasera con varias imágenes de la placa y abundante información técnica sobre la placa

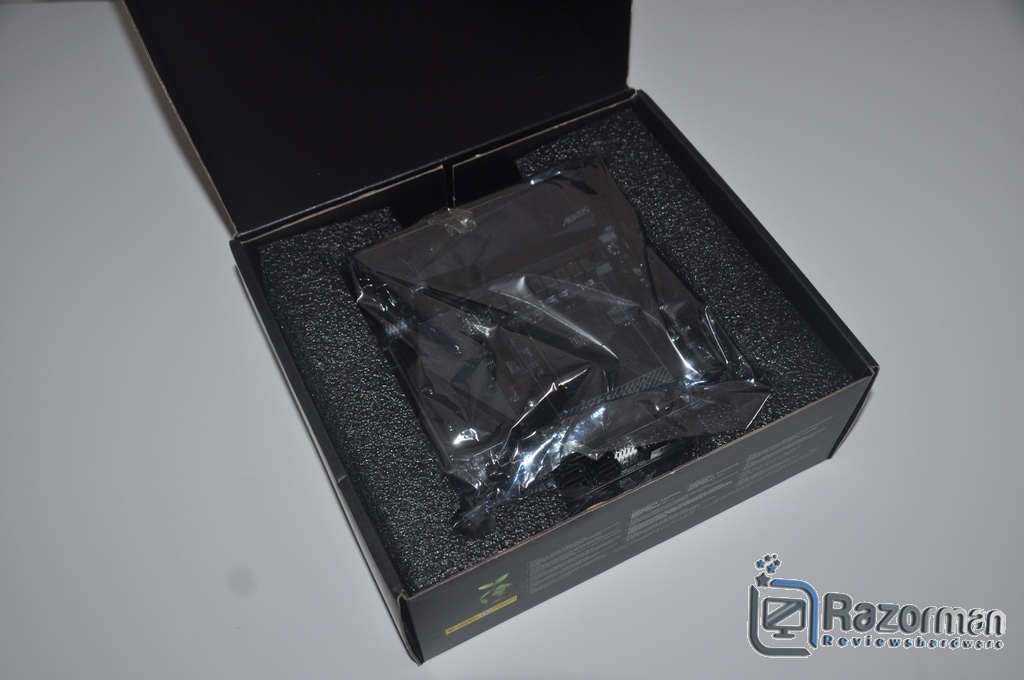

Como podemos ver en la imagen la placa base viene perfectamente protegida: a la habitual bolsa antiestática cubriéndola en su totalidad encontramos un soporte de porexpán negro que también la protege.

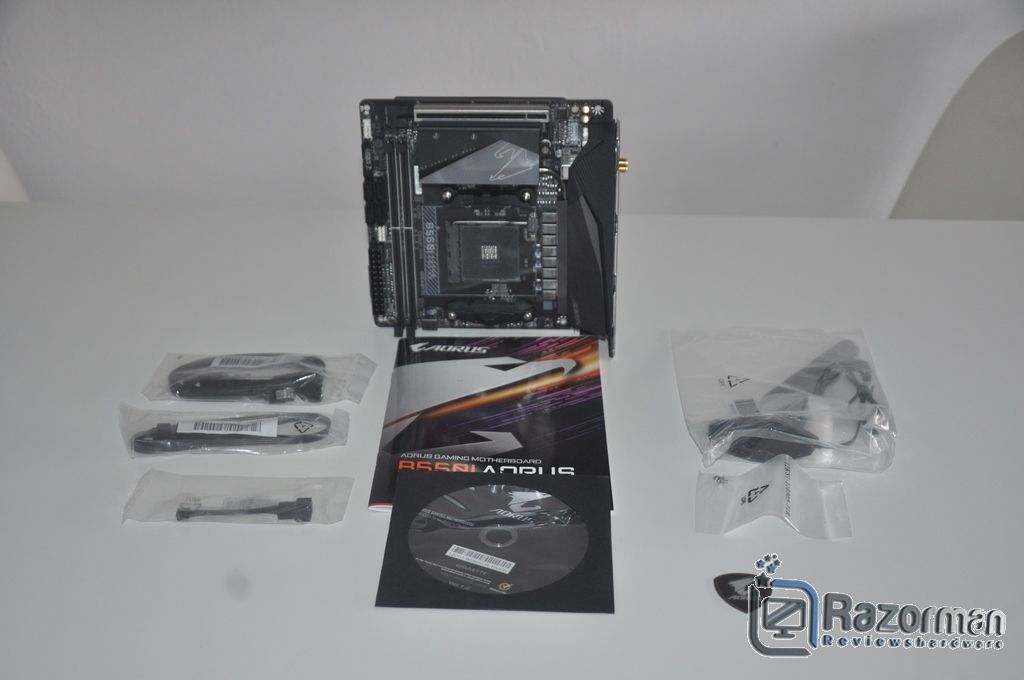

El bundle es realmente abundante y lo componen los siguientes componentes:

• 2 cables SATA 6 GBps
• Adaptador ventiladores de 4 pines
• Cable alargador tiras RGB
• Manual de instrucciones
• DVD con drivers y software
• Pegatina Aorus
• Antena Wifi 2T2R



[nextpage title= «AORUS B550I PRO AX: DISEÑO»]

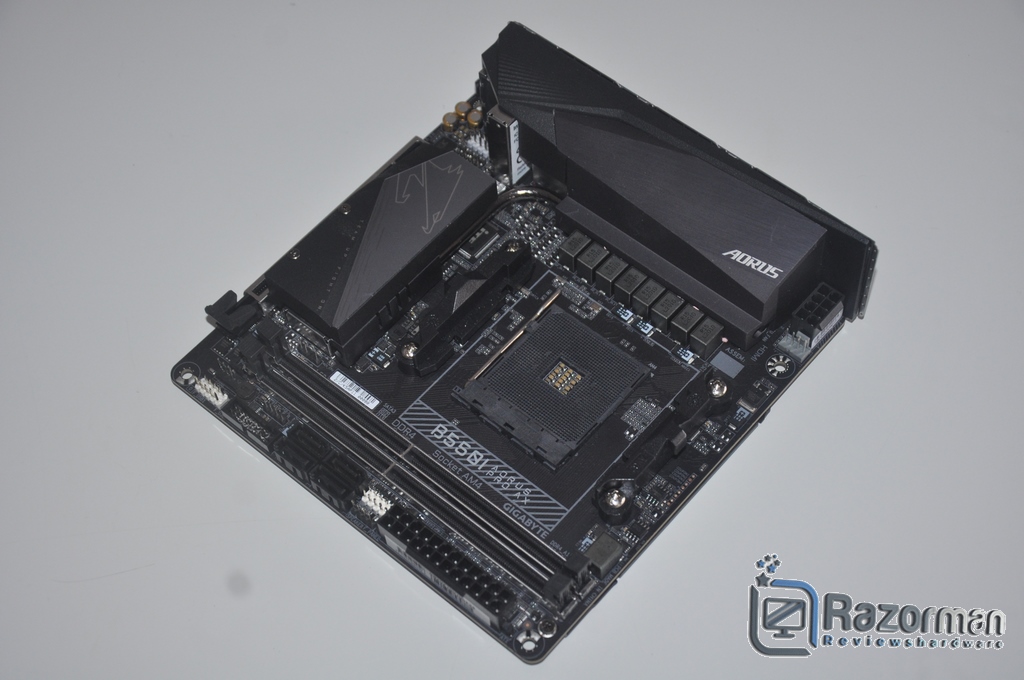

No se puede negar que la placa sea realmente atractiva: sobre un PCB oscuro encontramos un moderno chipset B550 de AMD que nos garantiza compatibilidades con AMD Ryzen de anteriores generaciones y futuras. Su formato en Mini-ITX: 17X17CM. A simple vista destacan los grandes disipadores de aluminio para garantizar el correcto funcionamiento de la placa.

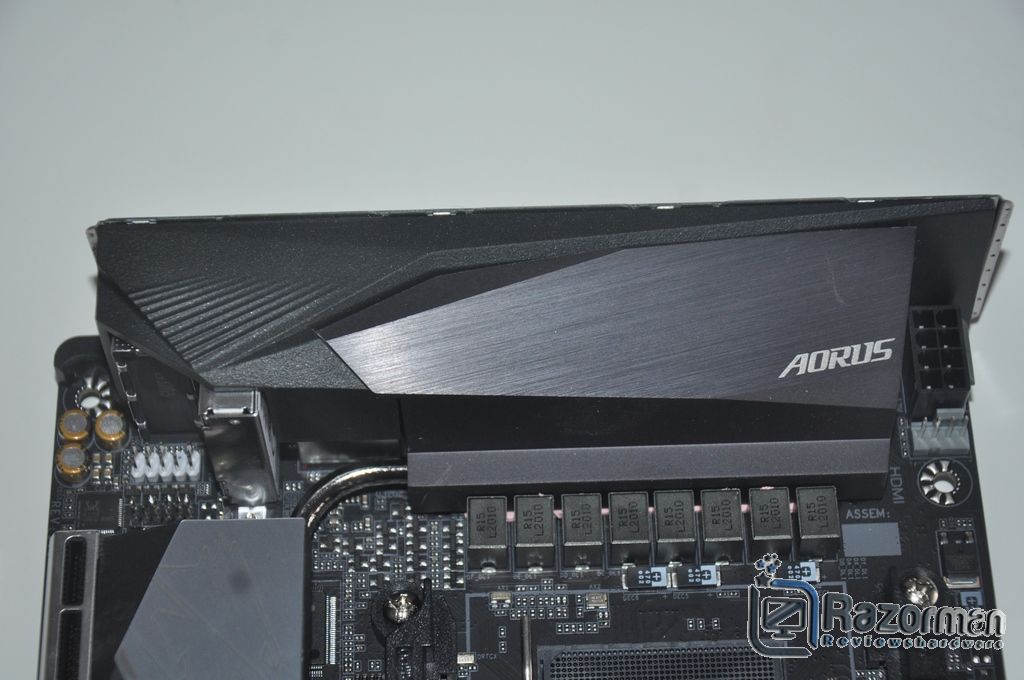

El disipador principal de los VRM es una pieza de aluminio cepillado con el logo de Aorus, con termal pads de 5W/mk. La alimentación corre a cargo de un diseño de 8 fases digitales con 90A y un diseño sobre 8 capas.

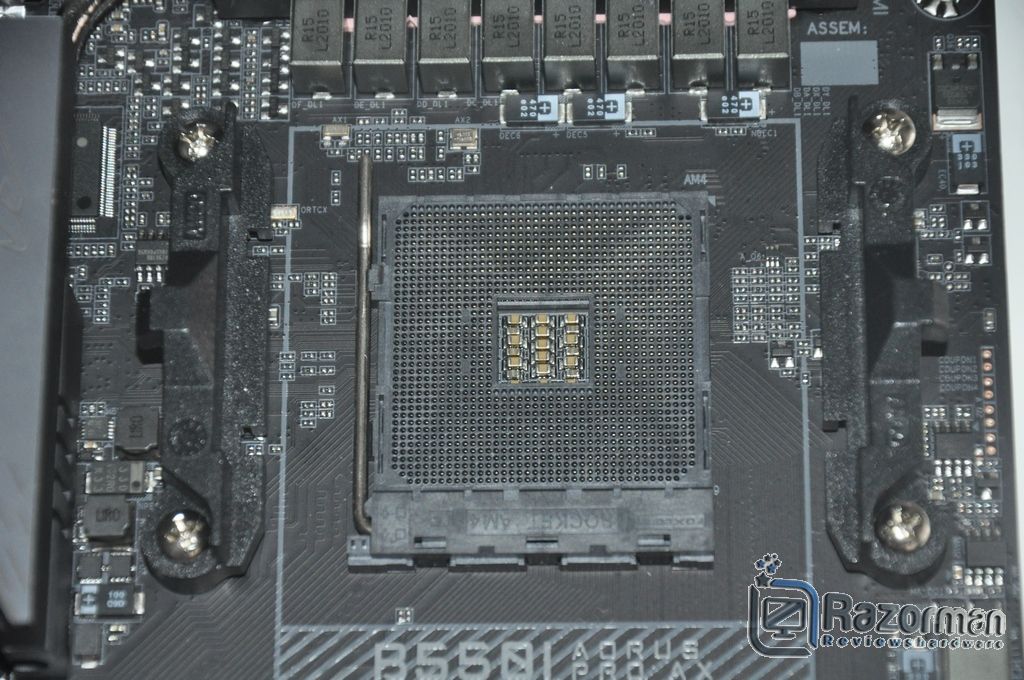

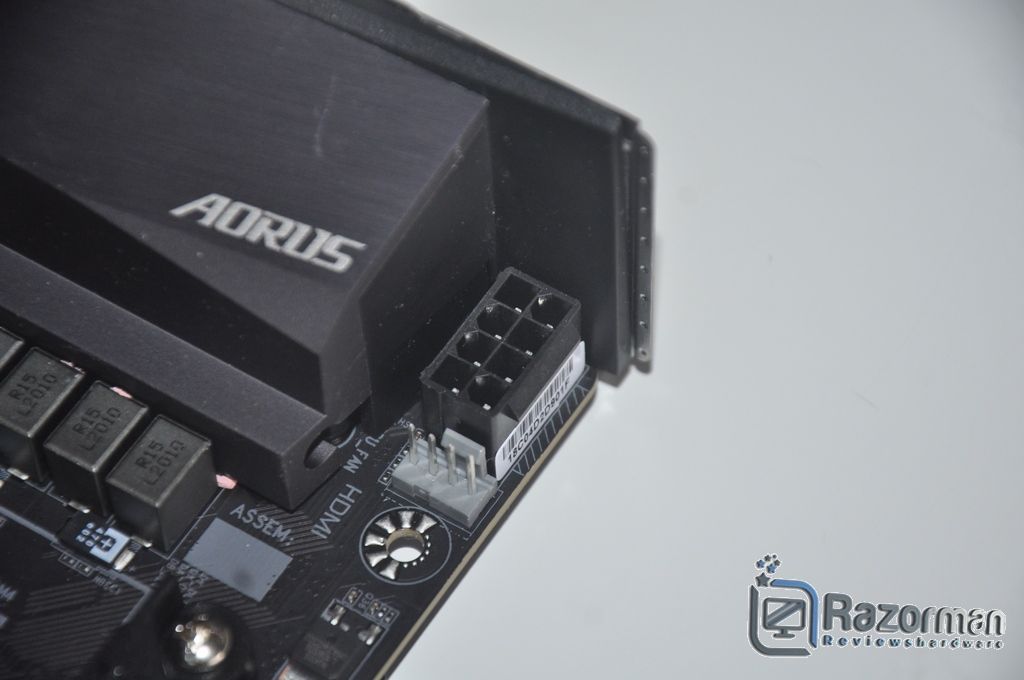

El conector de la CPU es de 8 pines para poder alimentar a los potentes 3950X de AMD





En cuanto a memoria podremos instalar hasta 64 GB en su configuración Dual-Channel, con soporte para Extreme Memory Profile (XMP) .

La compatibilidad es la siguiente:

3º Generación AMD Ryzen: DDR4 4866(O.C.)/4600(O.C.)/4400(O.C.)/4000(O.C.)/3600(O.C.)/3333(O.C.)/3200/2933/2667/2400/2133 MHz

AMD Ryzen con gráficos Radeon: DDR4 5300(O.C.)/5200(O.C.)/5000(O.C.)/4866(O.C.)/4600(O.C.)/4400(O.C.)/4000(O.C.)/3600(O.C.)/3333(O.C.)/3200/2933/2667/2400/2133 Mhz

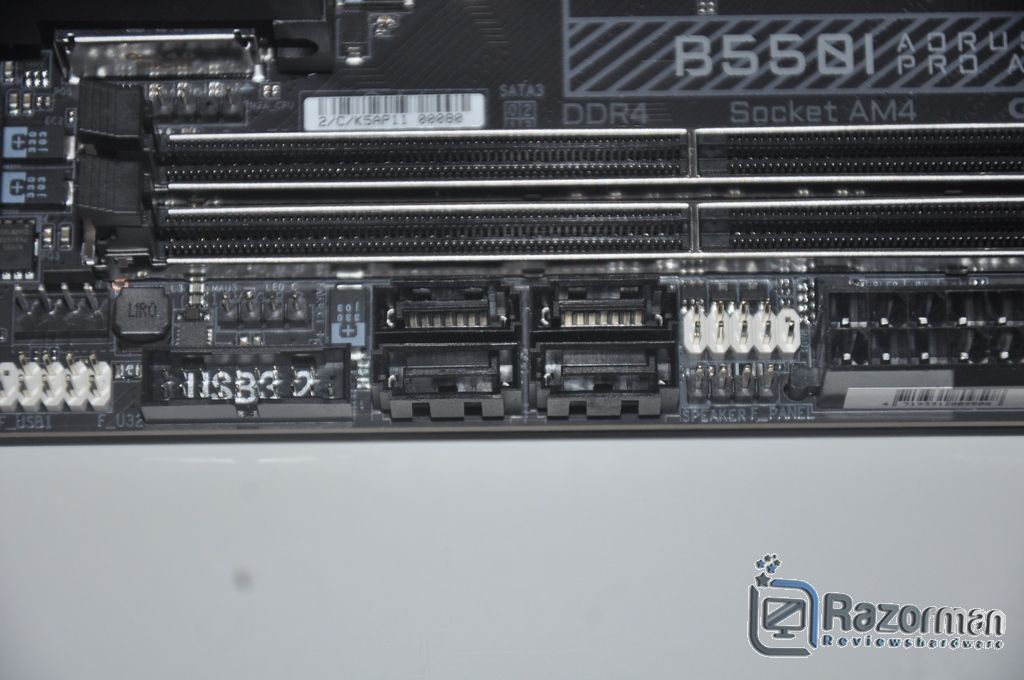

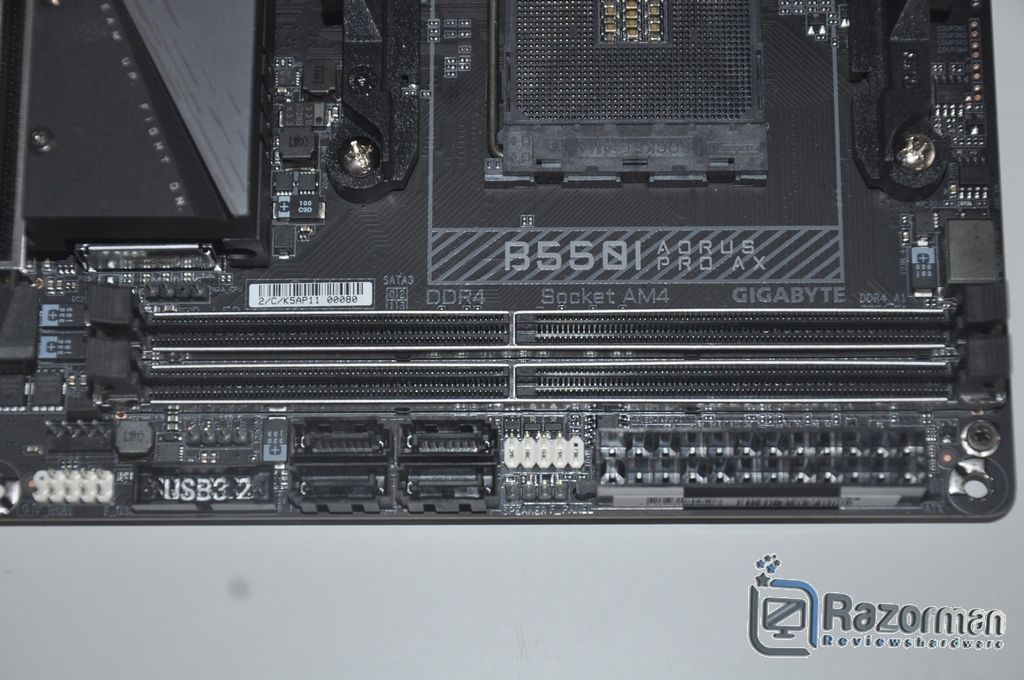

En cuanto a expansión USB encontramos 4 conectores SATA 6 Gbps.

Soporte para RAID 0. RAID 1, RAID 10.





El potente chipset B550 de AMD está convenientemente refrigerado por un disipador de aluminio, con un total de 8 carriles PCIe 3.0 y 20 carriles PCIe 4.0

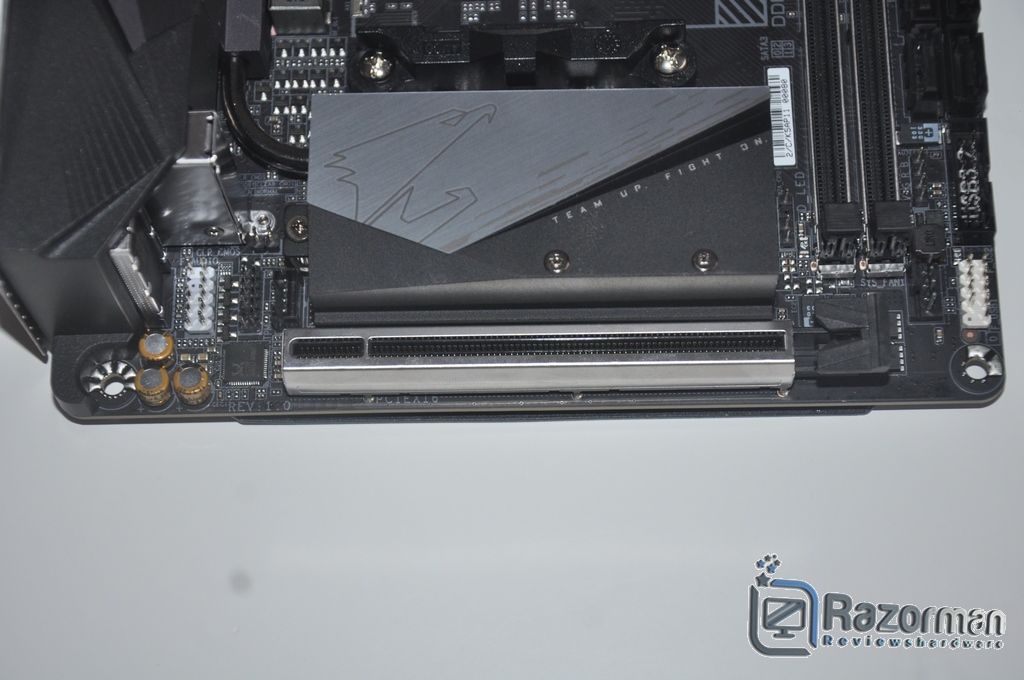

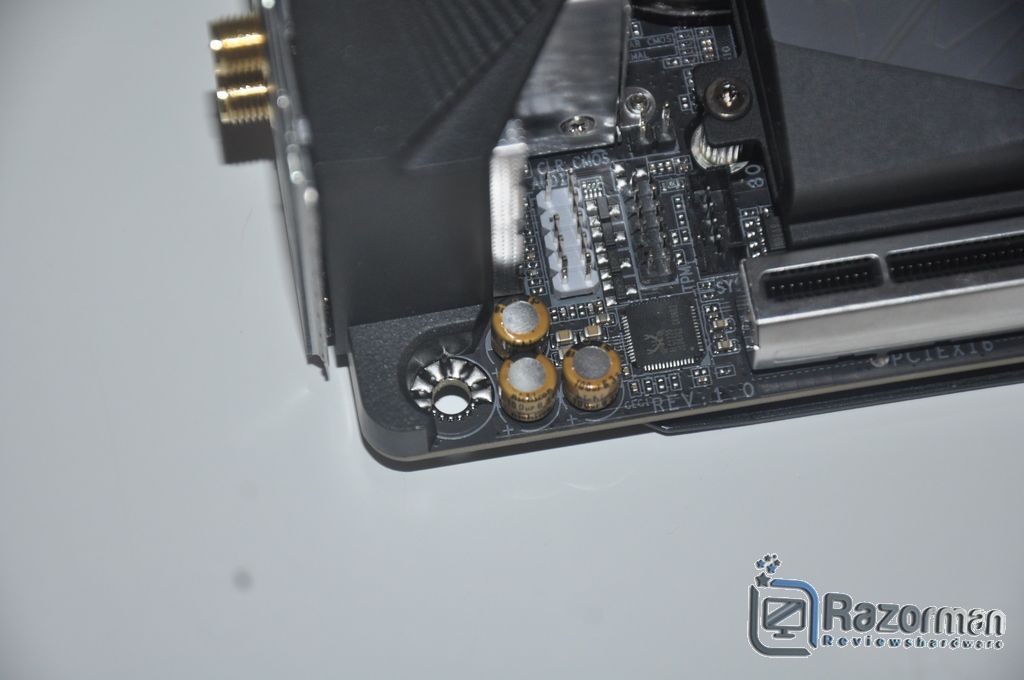

Un aspecto que nos ha gustado bastante es la conexión PCI-e para la tarjeta gráfica que ve este conector con una cubierta metálica.

El modo PCIe 4.0 X16 está activado con los procesadores AMD Ryzen de 3º Generación.

Los nuevos procesadores AMD Ryzen con gráficos Radeon soportan PCIe 3.0 x16





El sonido está confiado a un códec Realtek ALC1220-VB, con soporte DSD y configuración 2/4/5.1/7.1.

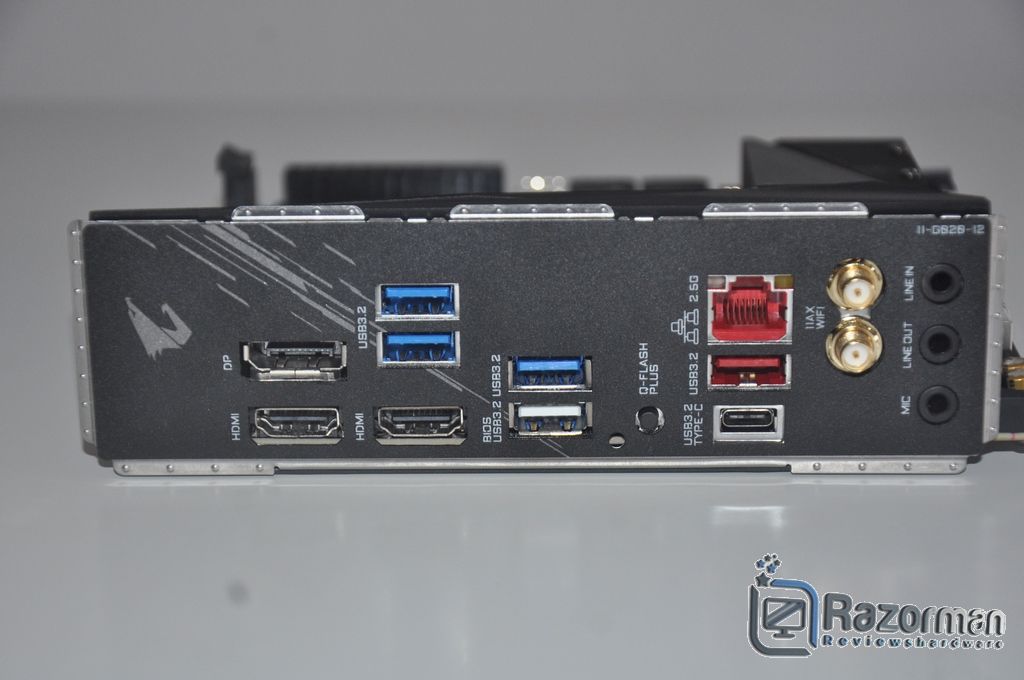

Nos detenemos ahora en las conexiones traseras de la placa base:

• Puerto HDMI y DisplaPort
• Puerto HDMI y 2X USB 3.2 Gen 2
• 4X USB 3.2 Gen 1
• 1X USB Type-C con soporte USB 3.2 Gen 2
• Botón Q-Flash Plus
• 1 conector RJ-45
• 2 conectores 2T2R para antena Wi-Fi
• 3 conectores jack para audio.

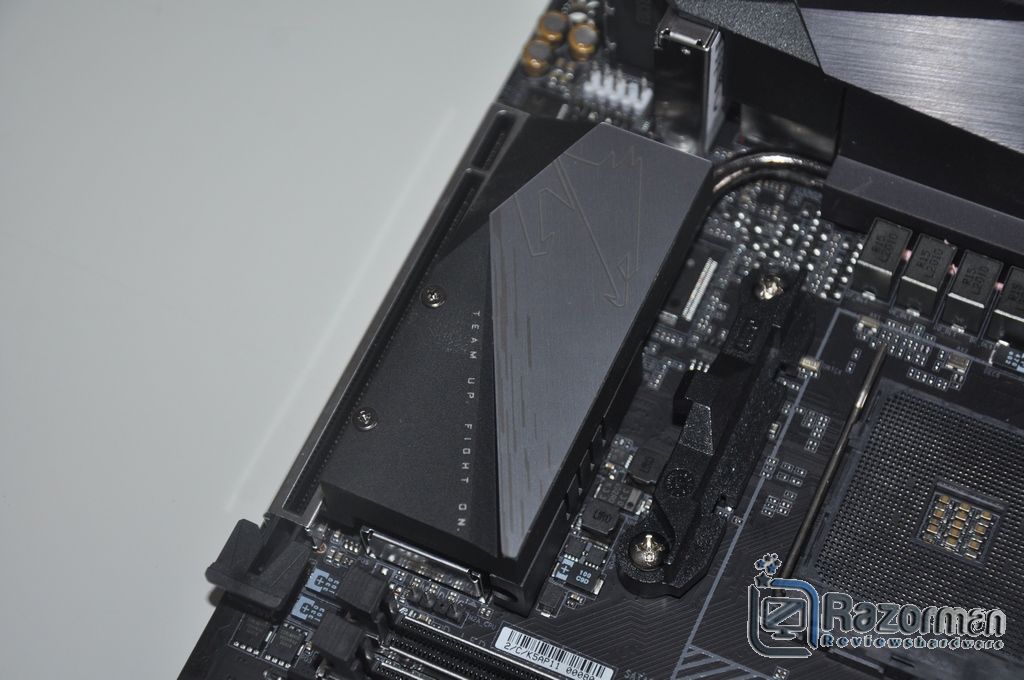

Por último encontramos 2 conectores M2 en placa, uno de ellos en la zona trasera.

• 1 conector M2 conectado directamente a la CPU del tipo 2260/2280 compatible con la 3º Gen. de AMD Ryzen en modo PCIe 4.0 X4. En caso de emplear una CPU AMD Ryzen con gráficos Radeon funcionará en modo PCIe 3.0 x4.

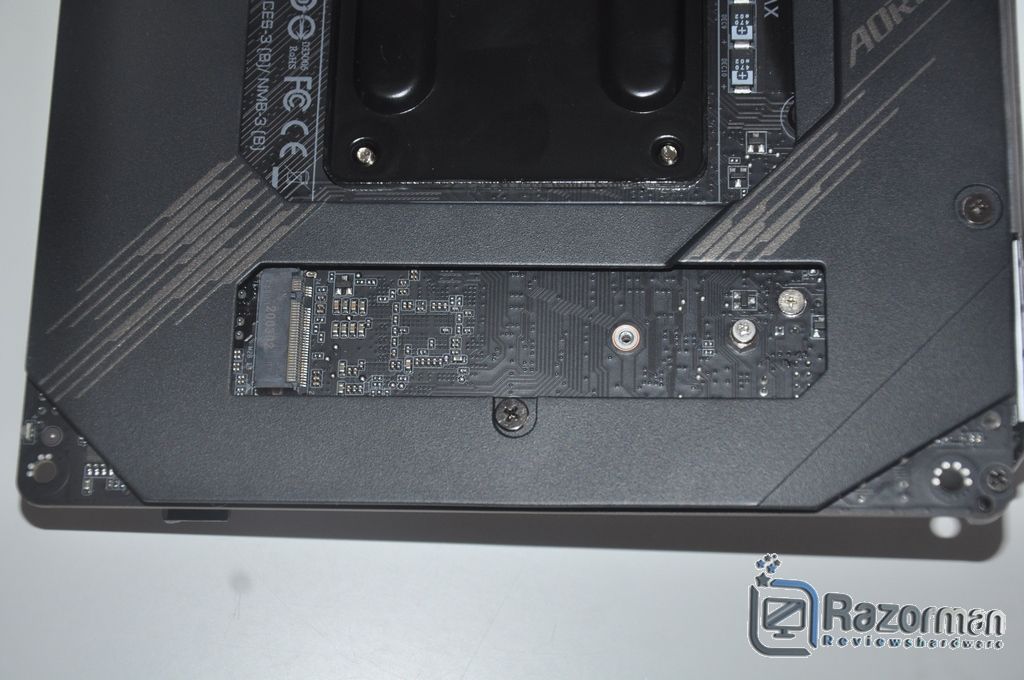

• 1 conector M2 – M2B_SB en la zona trasera de la placa base, integrado en el chipset con soporte para 2260/2280 y modo PCI3 3.0 X4/X2.



[nextpage title= «AORUS B550I PRO AX: BIOS»]

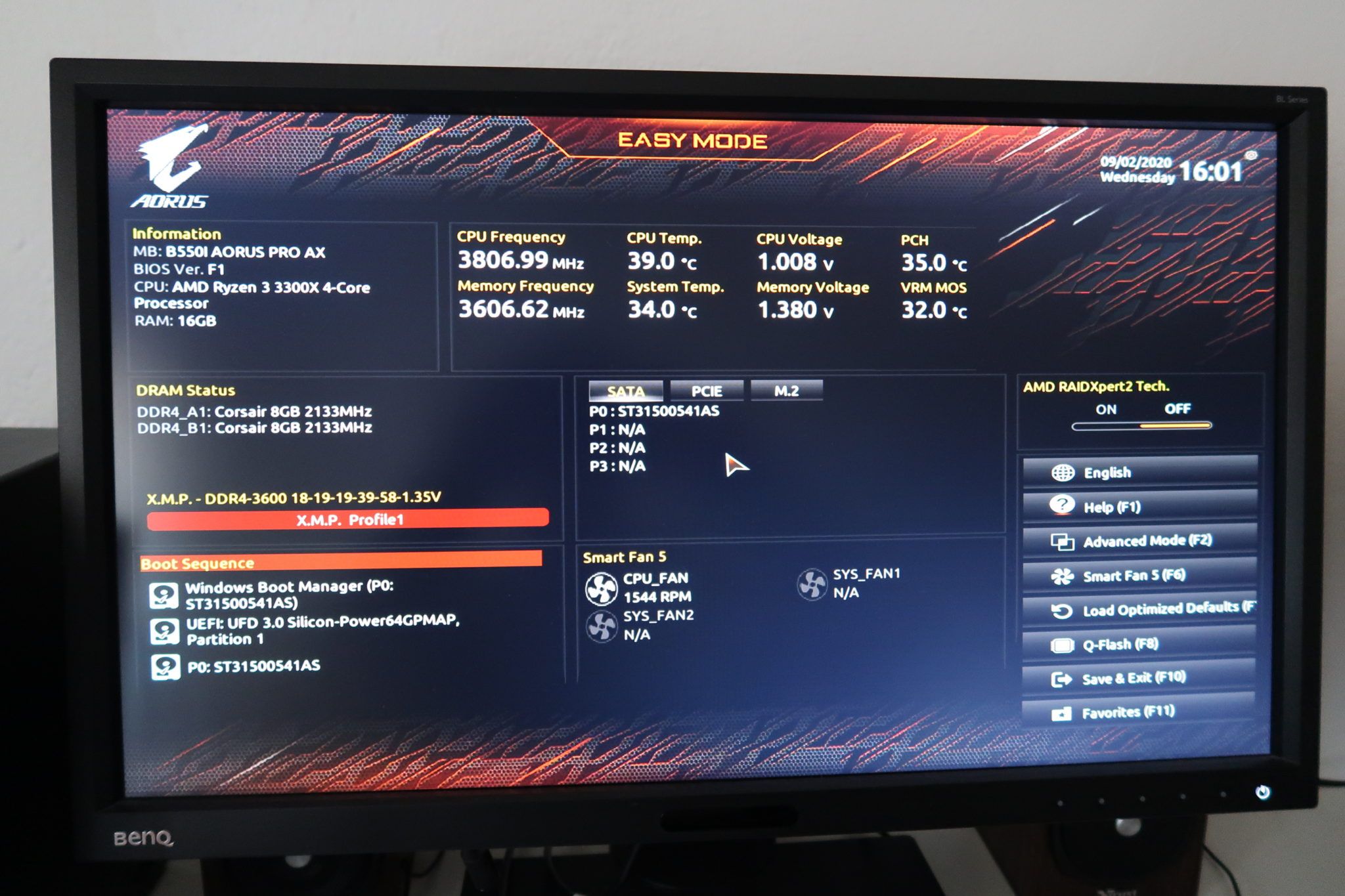

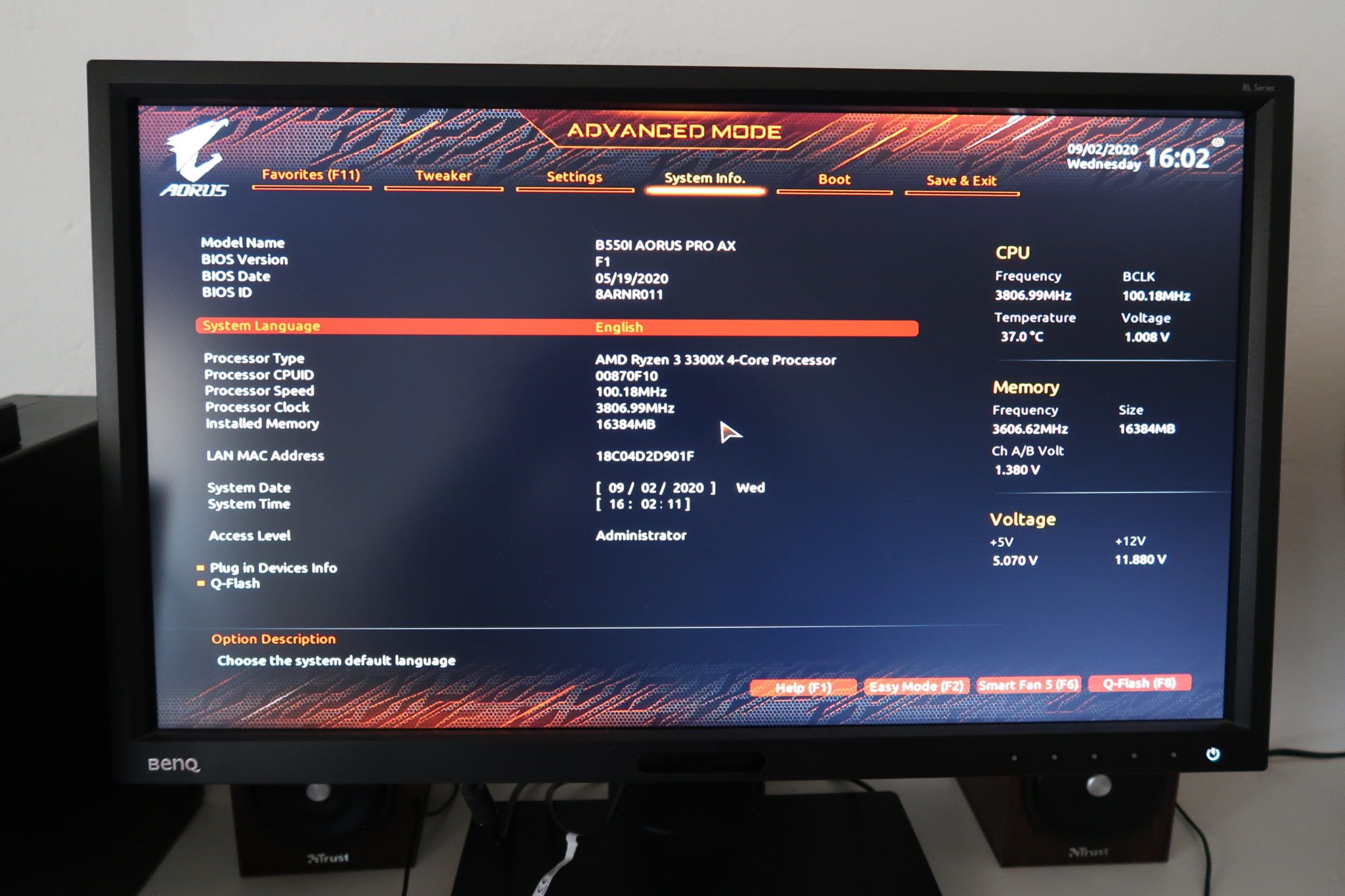

La Bios de la placa Aorus B550i PRO AX tiene el mismo aspecto del de sus hermanas de mayor tamaño. Tenemos 2 modos de visualización: EASY MODE: donde de un pantallazo podemos monitorizar el funcionamiento del sitema: temperatura CPU, frecuencia, modo y frecuencia RAM, etc.

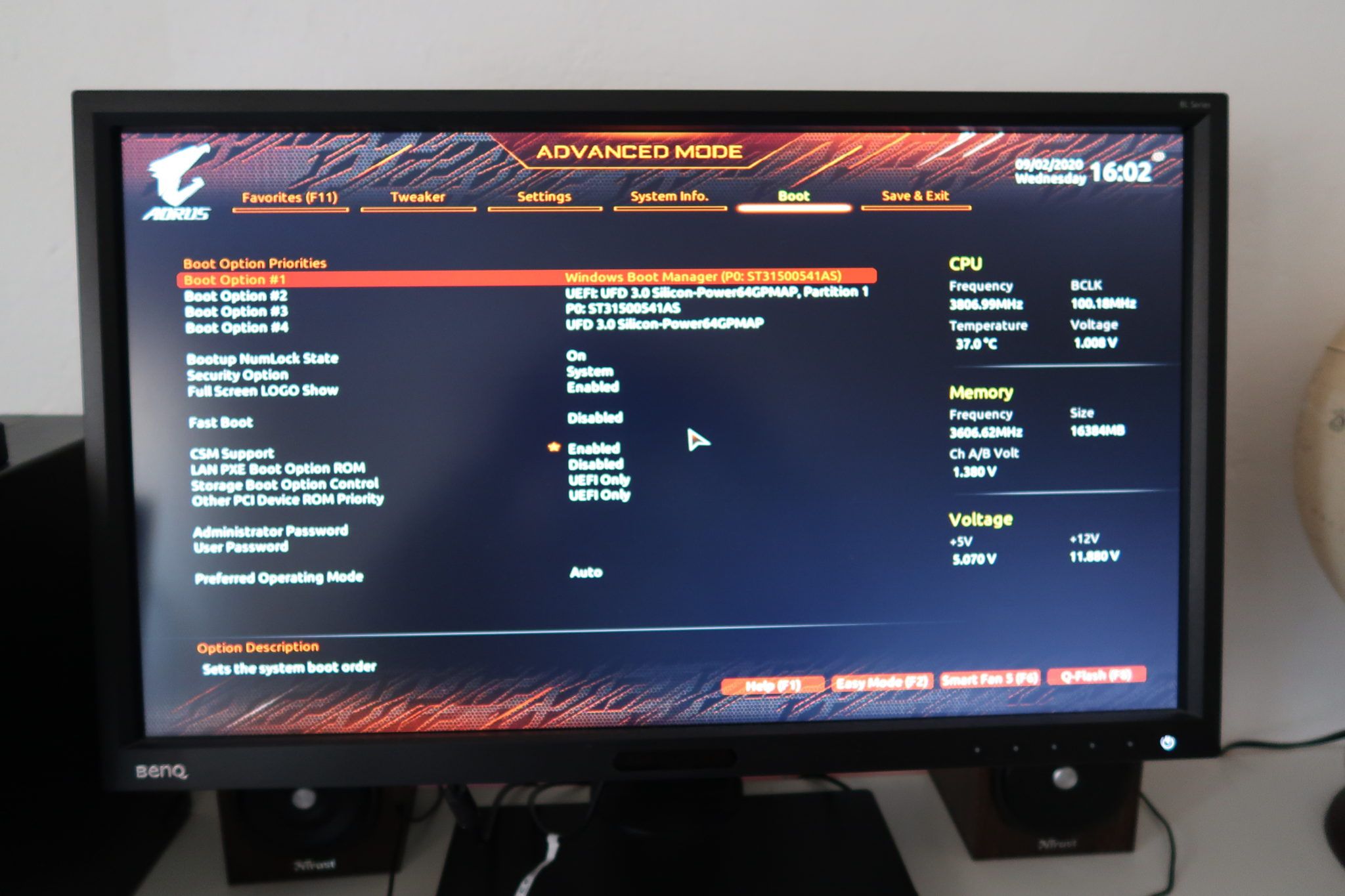

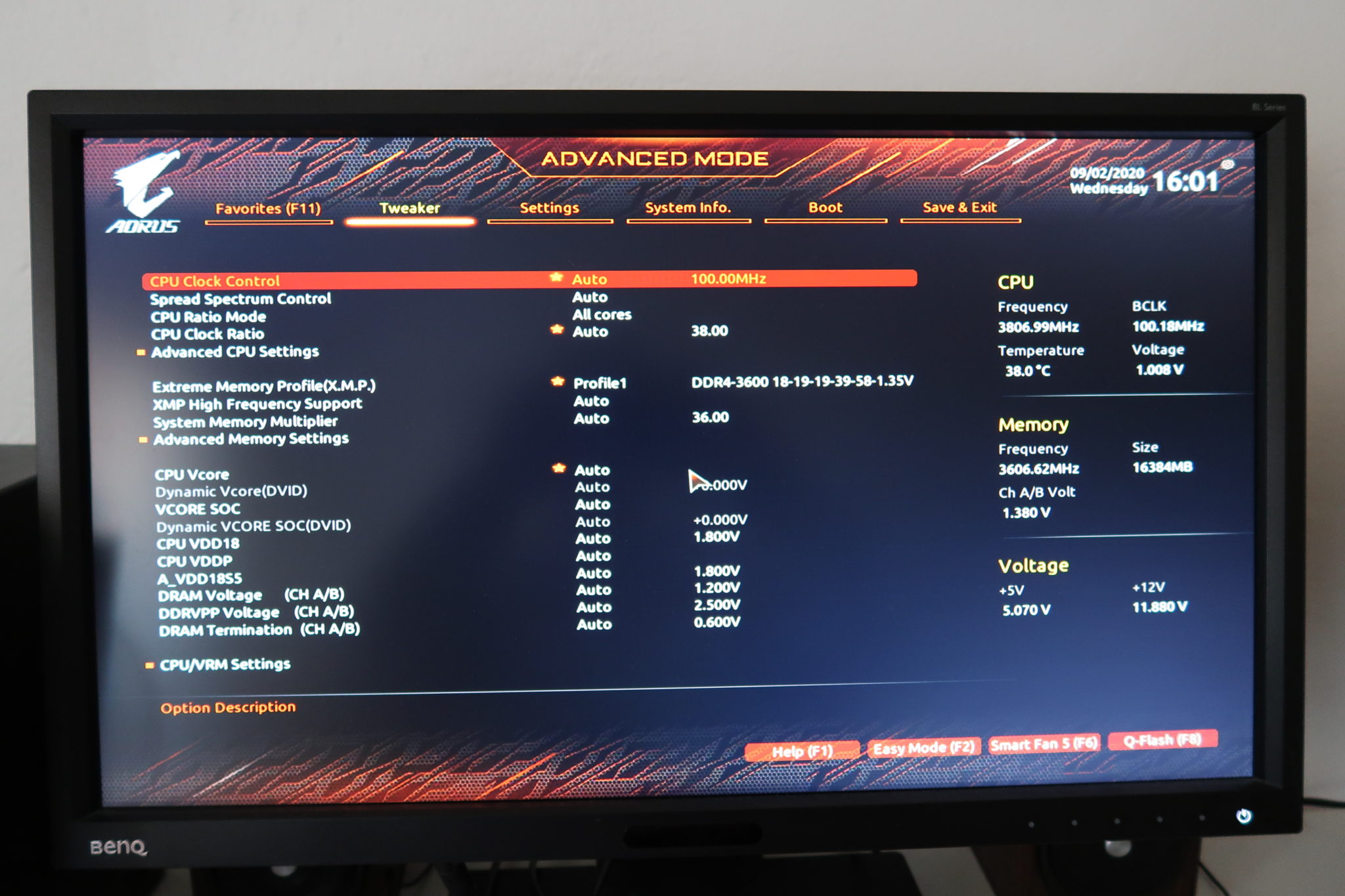

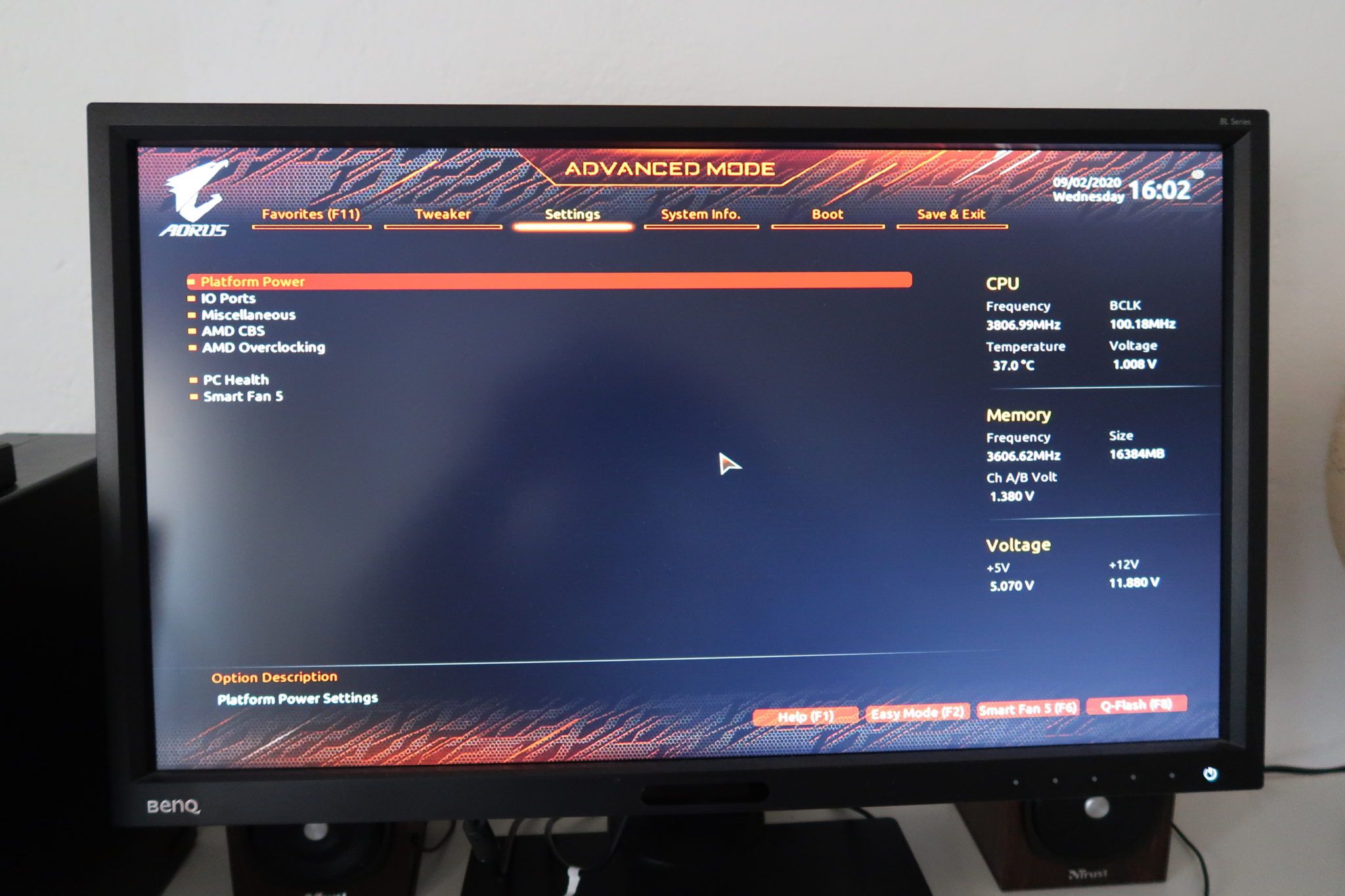

El modo ADVANCED MODE – F2, nos permite configurar al detalle todos los parámetros de funcionamiento del sistema: frecuencia CPU, RAM, etc…









[nextpage title= «AORUS B550I PRO AX:SOFTWARE»]

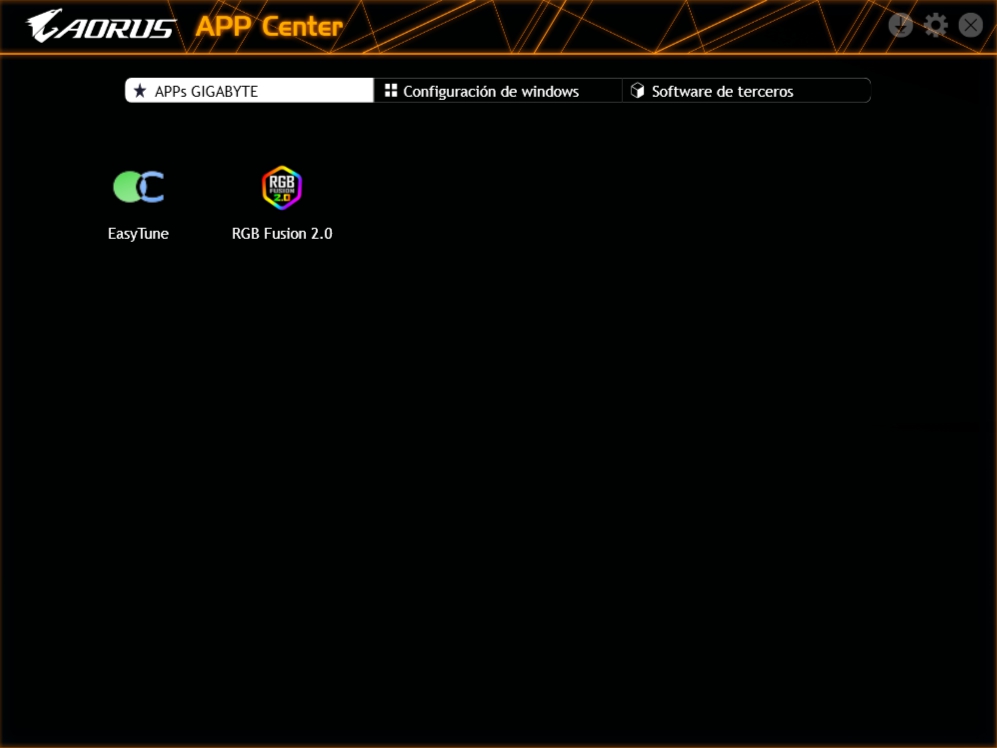

Junto con la placa se acompaña como vimos al principio un DVD con drivers. Como siempre, una app que recomendamos instalar es Aorus APP Center que nos permite desde una misma pantalla acceder a una serie de aplicaciones de gran utilidad como EasyTune y RGB Fusion 2.0.

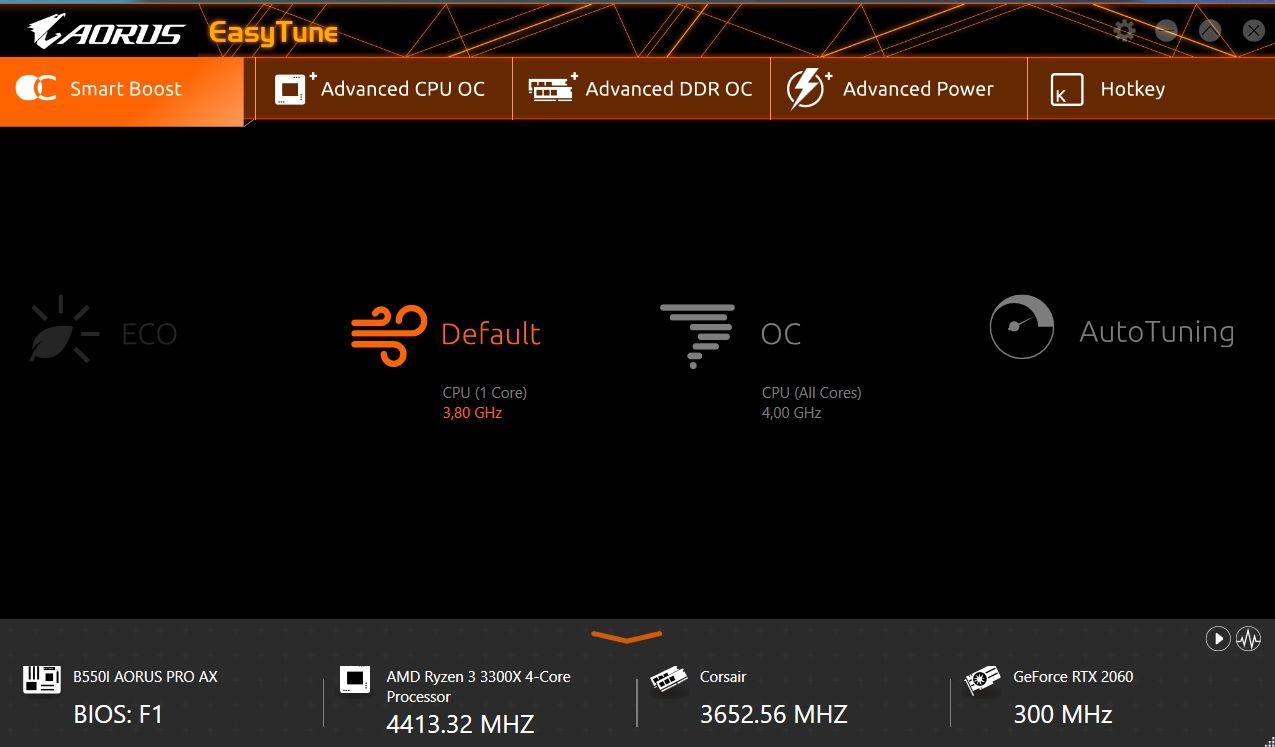

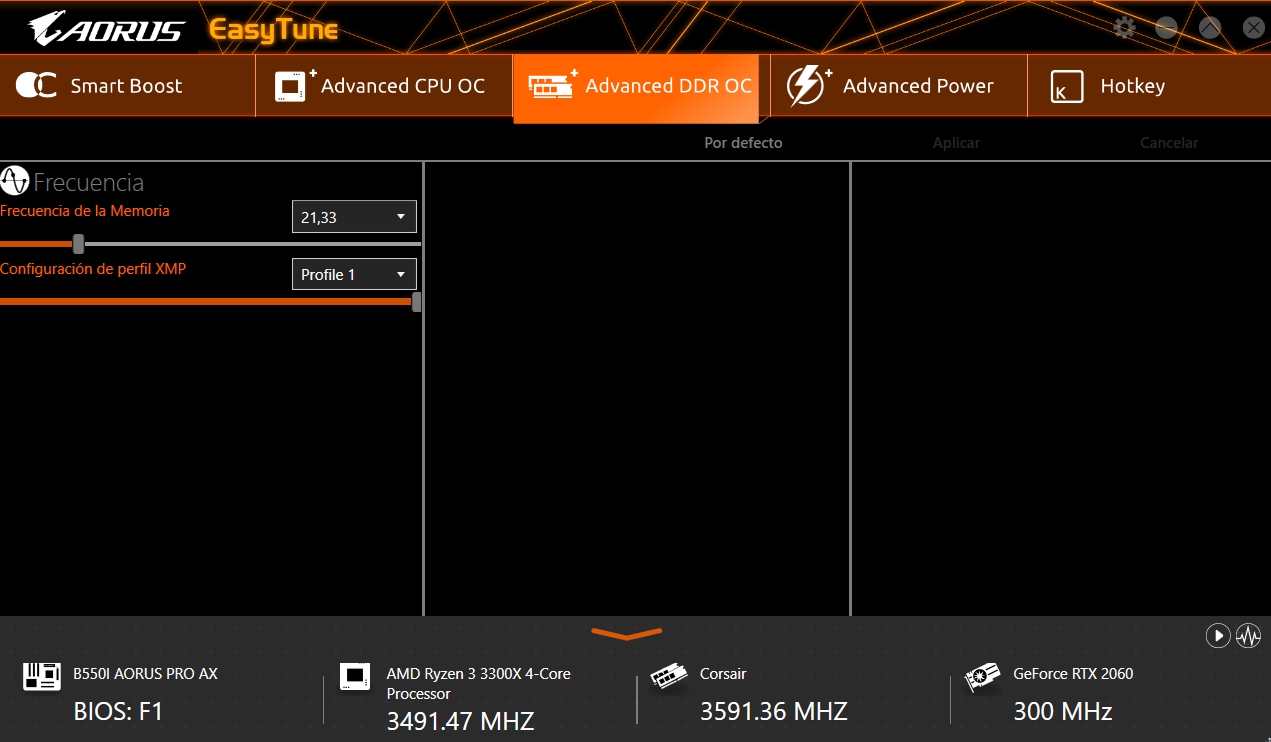

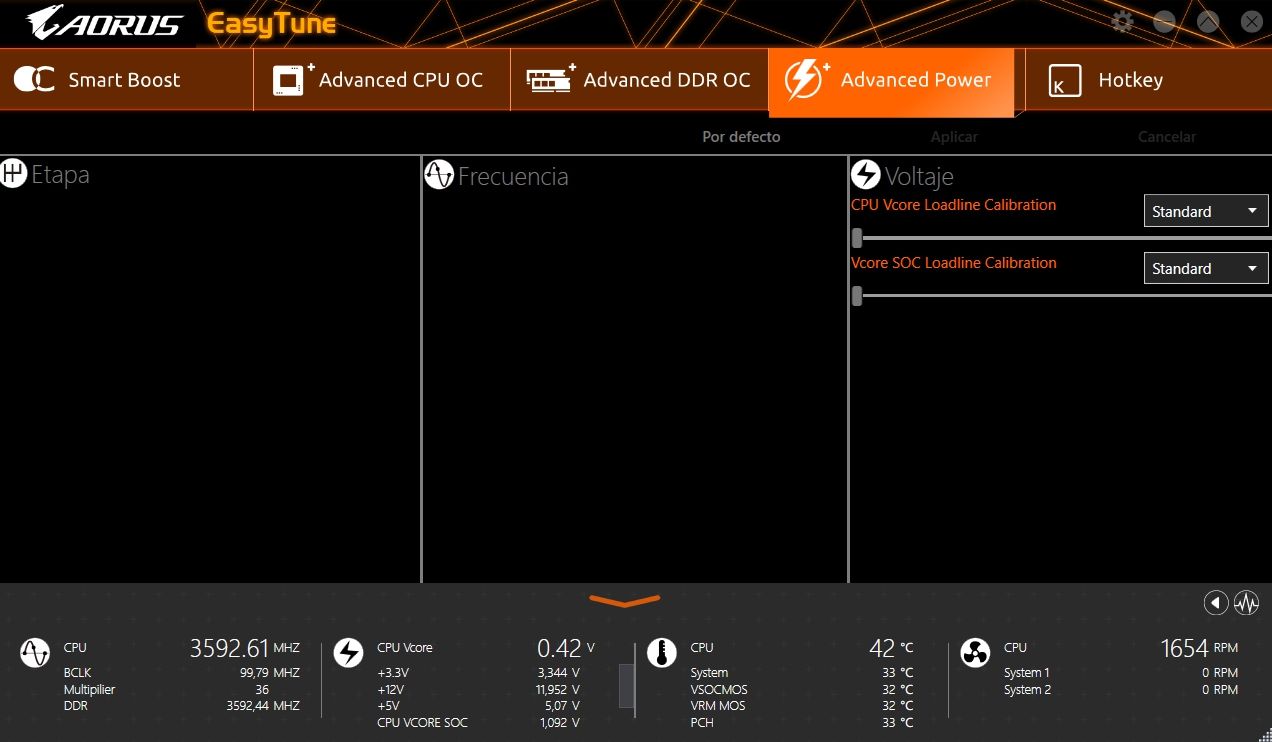

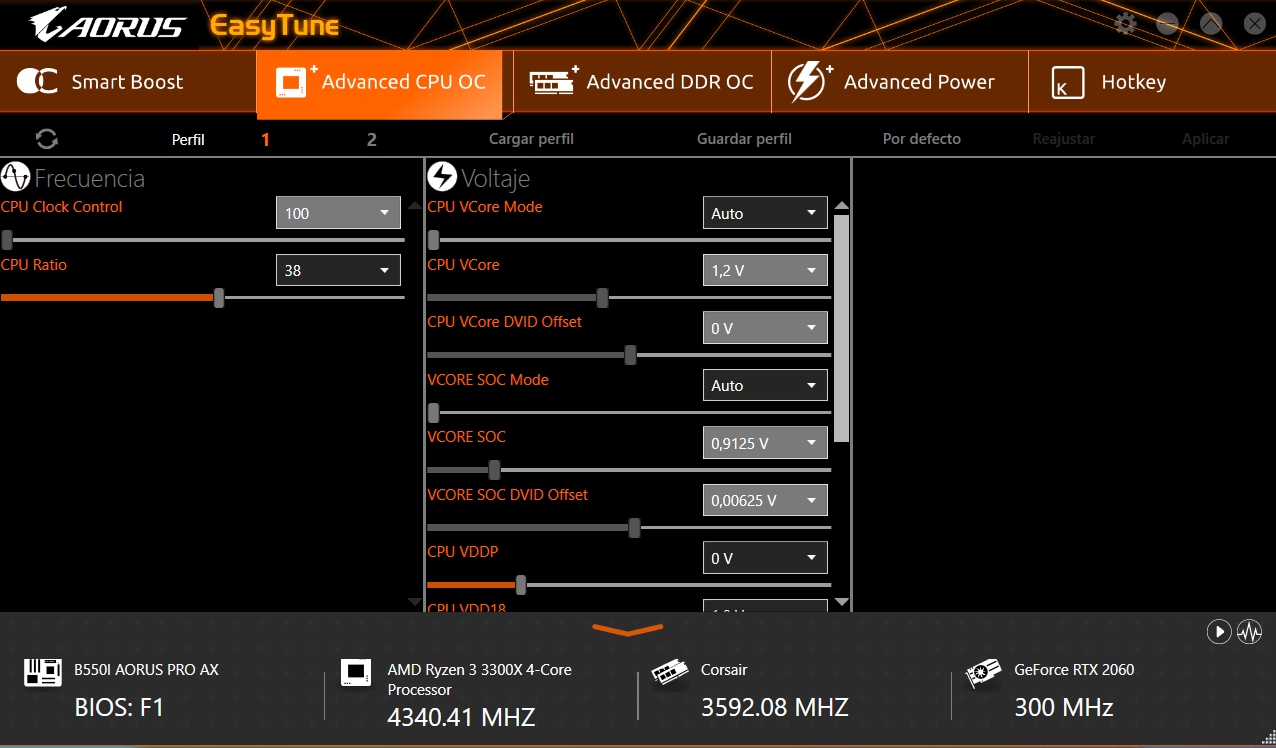

EASYTUNE nos permite monitorizar y practicar con unos pocos clics overclocking tanto al procesador como a la memoria, e incluso posee una función de AutoTuning que practica ese overclocking de forma automática:

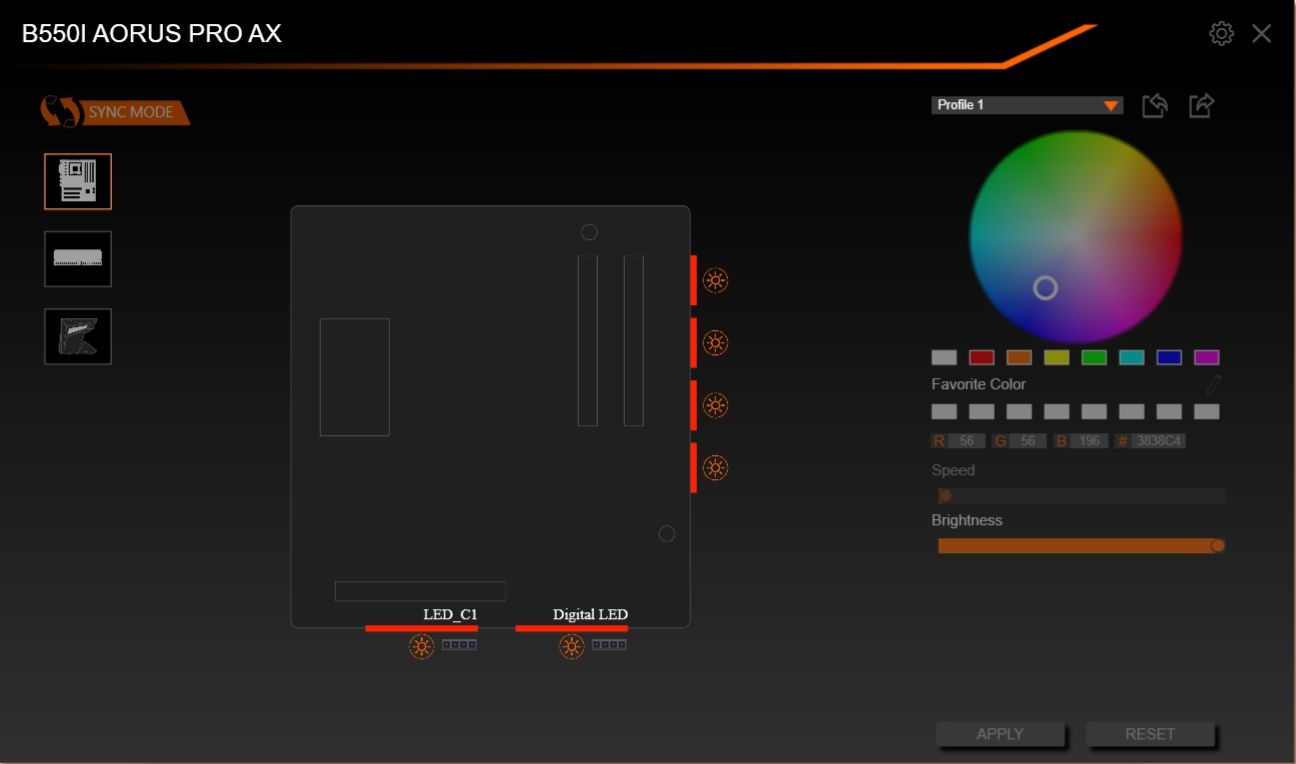

RGB FUSION 2.0 nos permitirá configurar la iluminación de la placa base con diversos colores RGB en las zonas que vemos en la imagen:

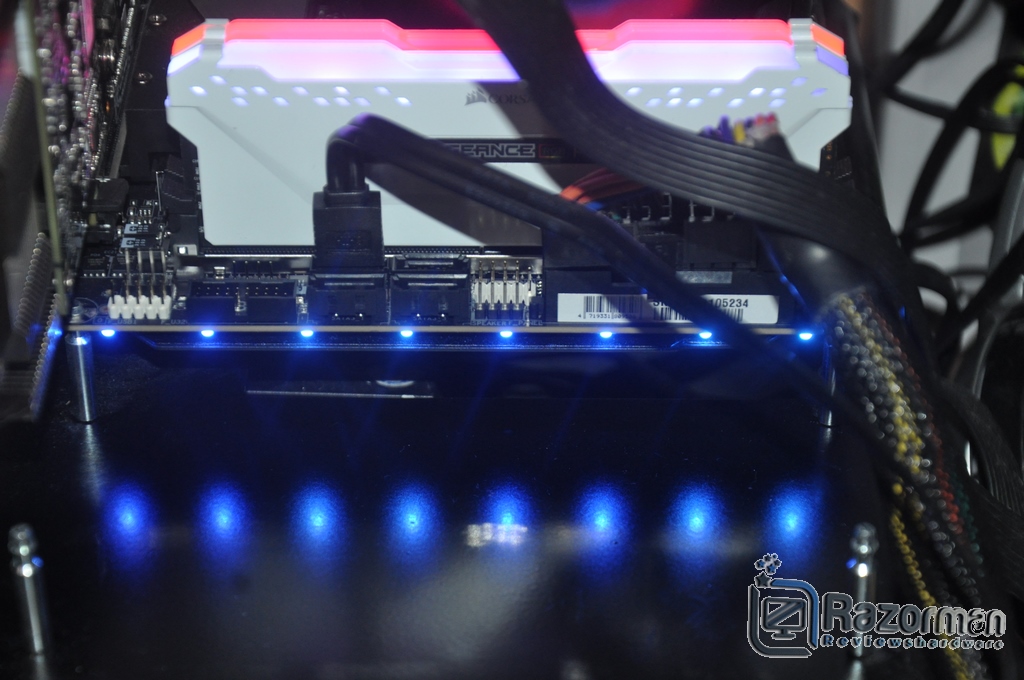

Se iluminan 8 pequeños Leds en el perfil de la placa base como vemos en la imagen.



[nextpage title= «AORUS B550I PRO AX: PRUEBAS DE RENDIMIENTO»]

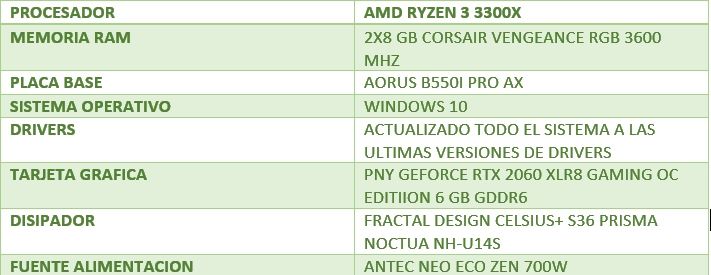

Este es el setup de pruebas:





[box type=»info» align=»» class=»» width=»»]TEST SINTETICOS[/box]



CORONA 1.3





W-PRIME 32 ( MULTIHILO)





VR-MARK ORANGE ROOM

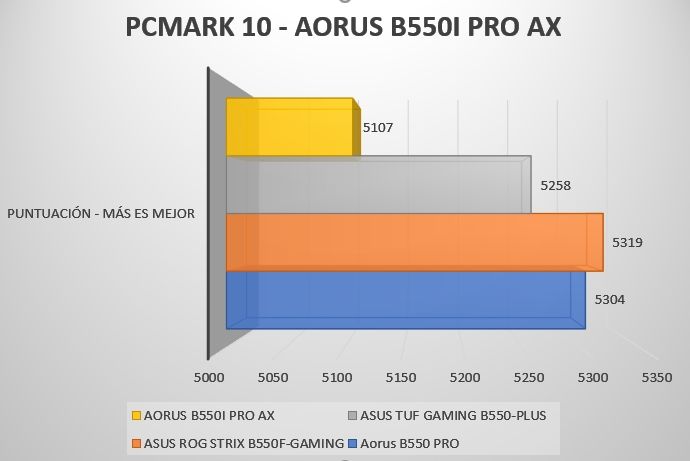

PC-MARK 10





AIDA64







CINEBENCH R20

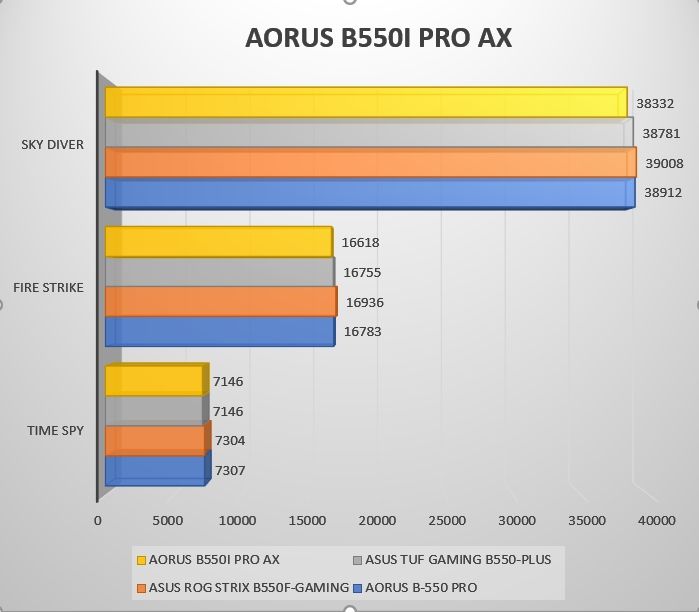

3DMARK

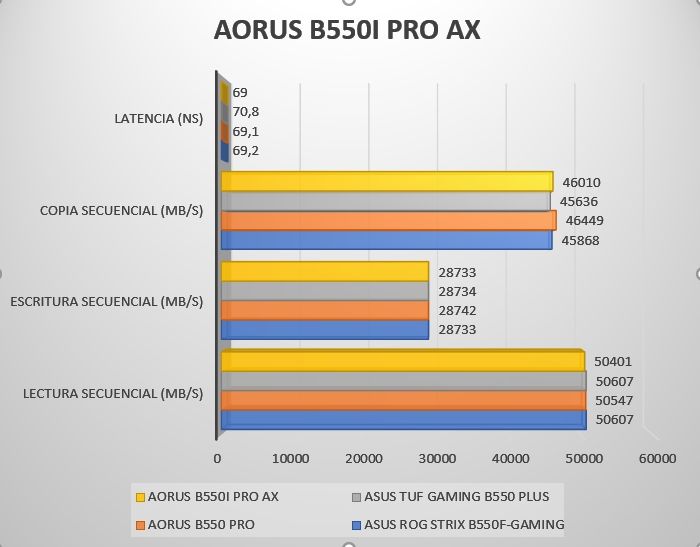

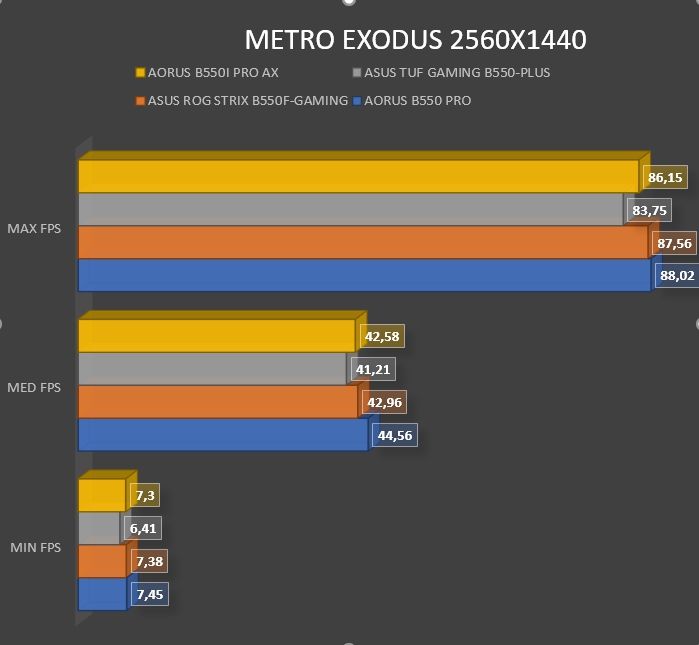

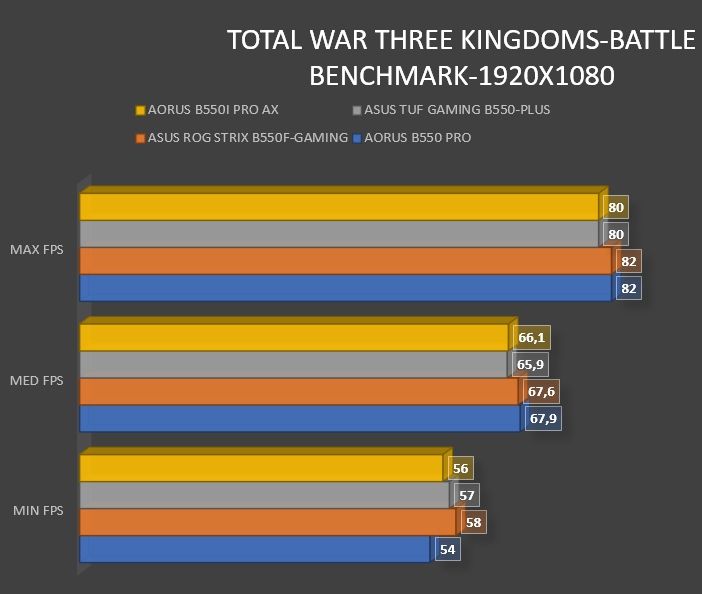

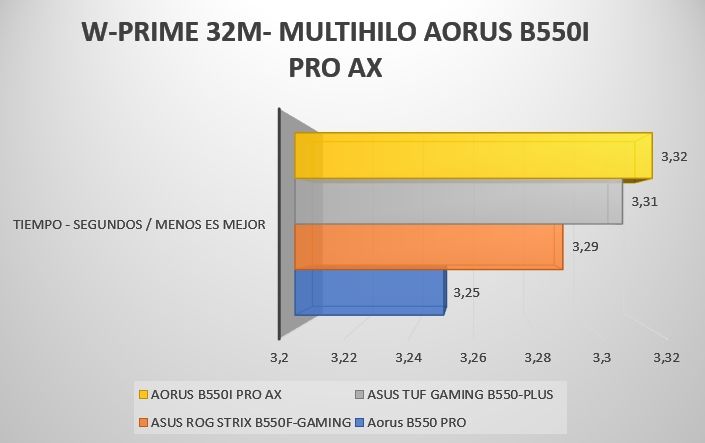

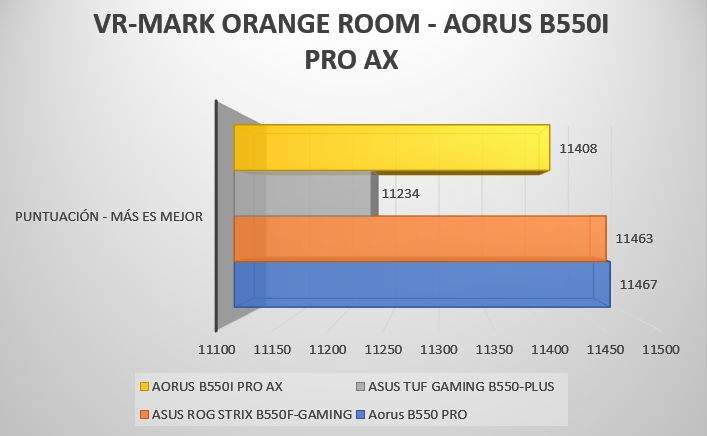

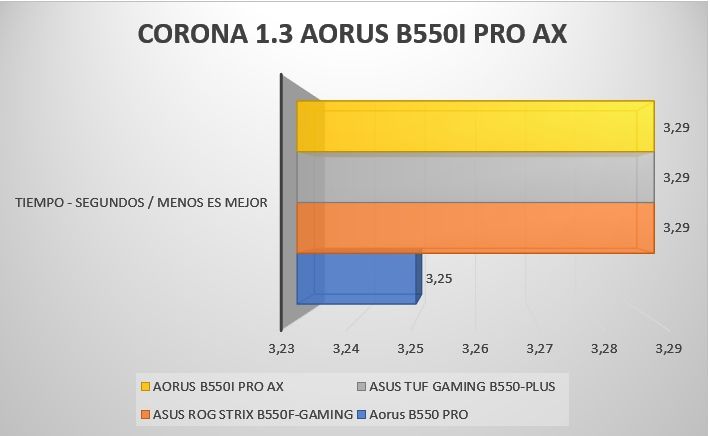

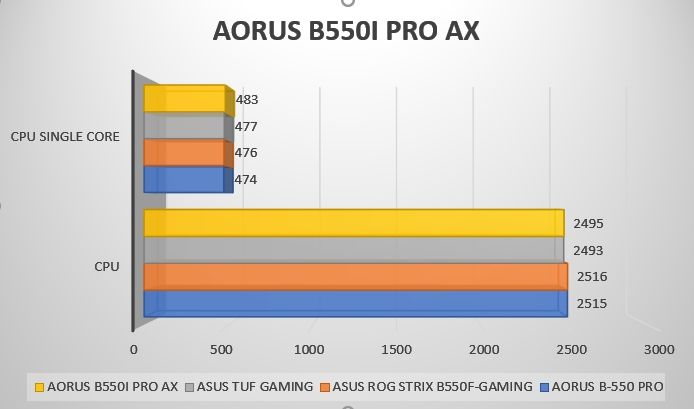

Como podeis comprobar en las gráficas, rendimiento casi calcado al de su «hermana mayor» la Aorus B-550 PRO



[box type=»info» align=»aligncenter» class=»» width=»»]JUEGOS[/box]

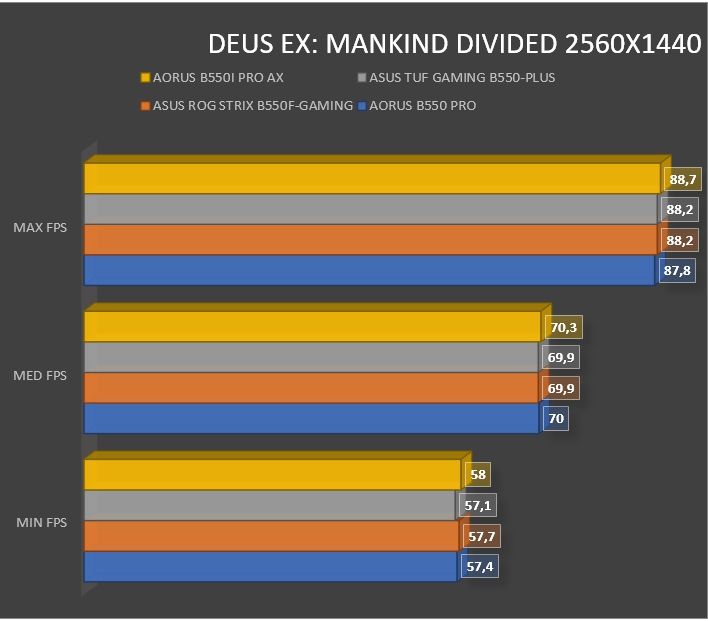

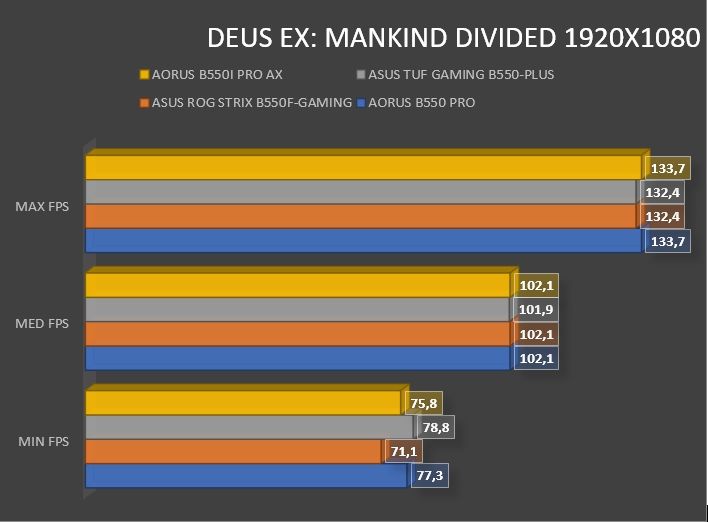

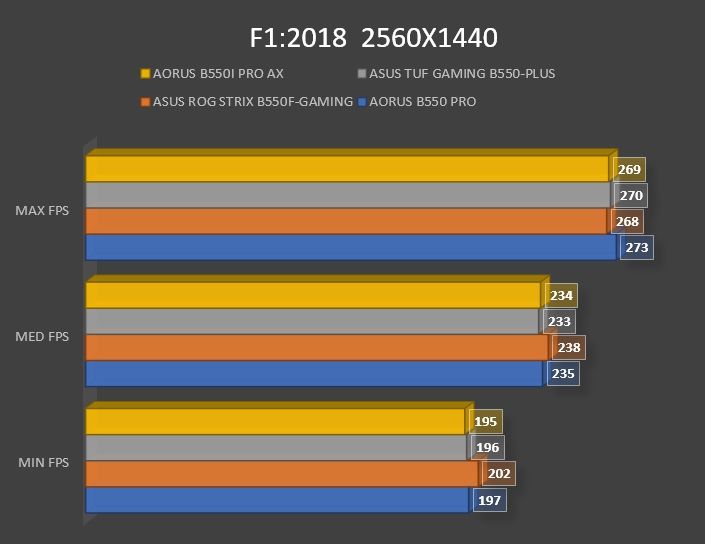

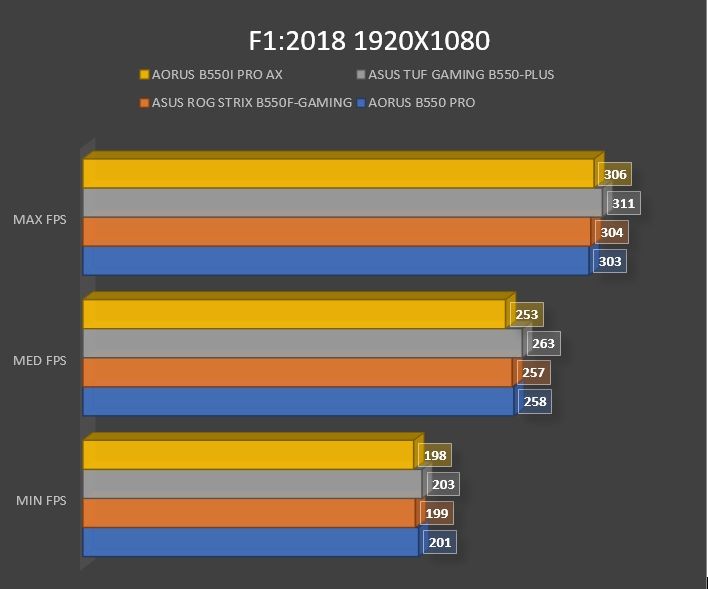

[box type=»shadow» align=»aligncenter» class=»» width=»»]DEUS EX: MANKIND DIVIDED[/box]











[box type=»shadow» align=»aligncenter» class=»» width=»»]F1:2018[/box]

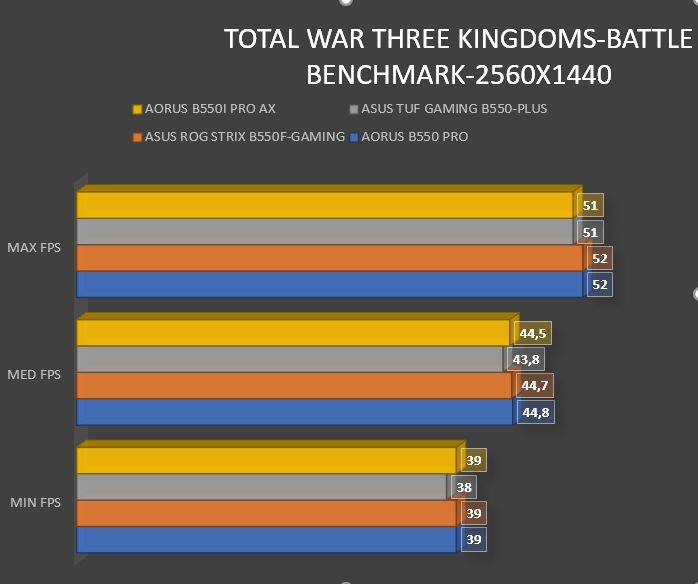

[box type=»shadow» align=»aligncenter» class=»» width=»»]TOTAL WAR THREE KINGDOMS – BATTLE BENCHMARK SETTINGS = ULTRA[/box]

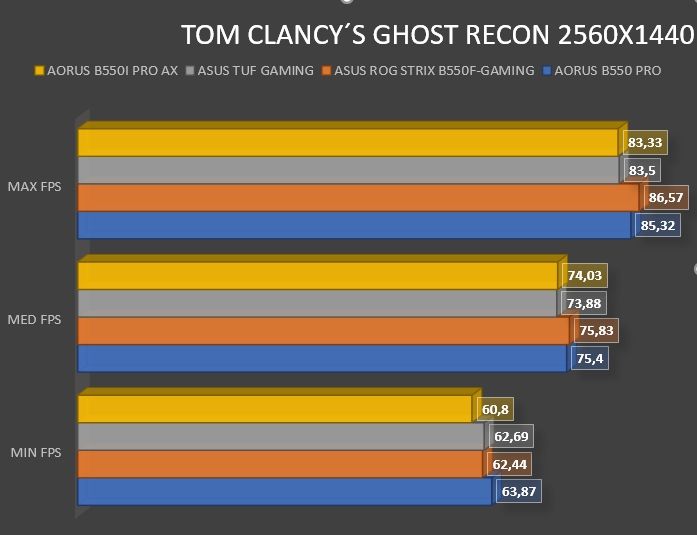

[box type=»shadow» align=»aligncenter» class=»» width=»»]TOM CLANCY´S GHOST RECON[/box]

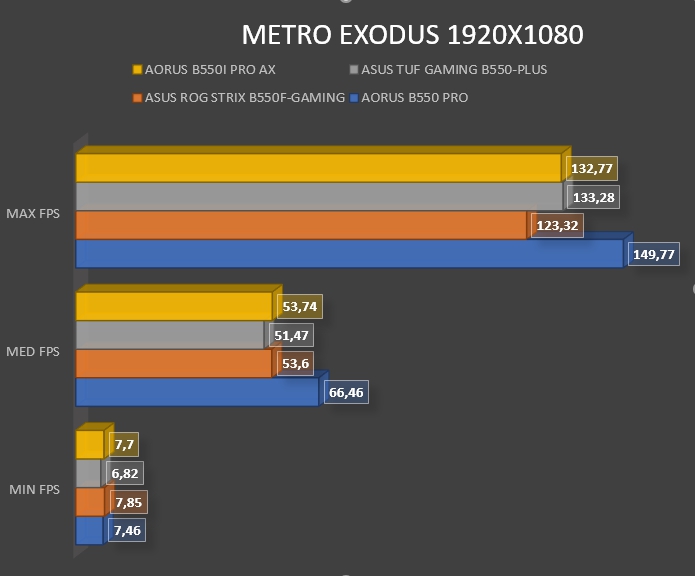

[box type=»shadow» align=»aligncenter» class=»» width=»»]METRO EXODUS: SETTINGS ULTRA[/box]

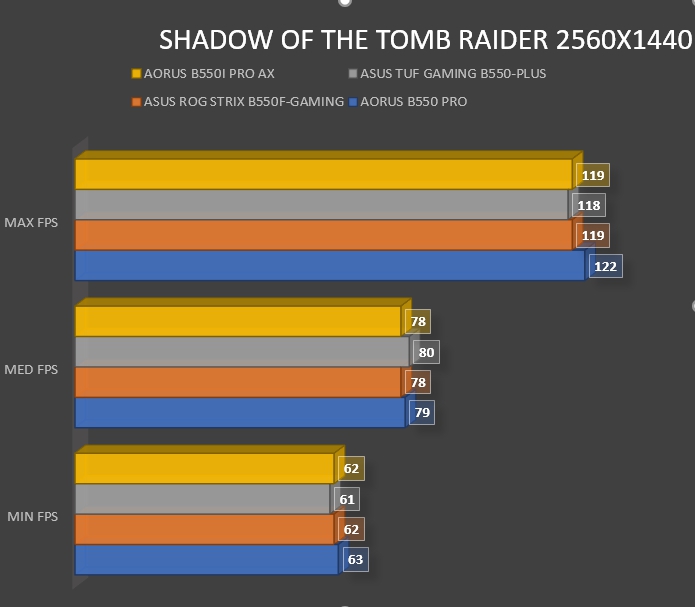

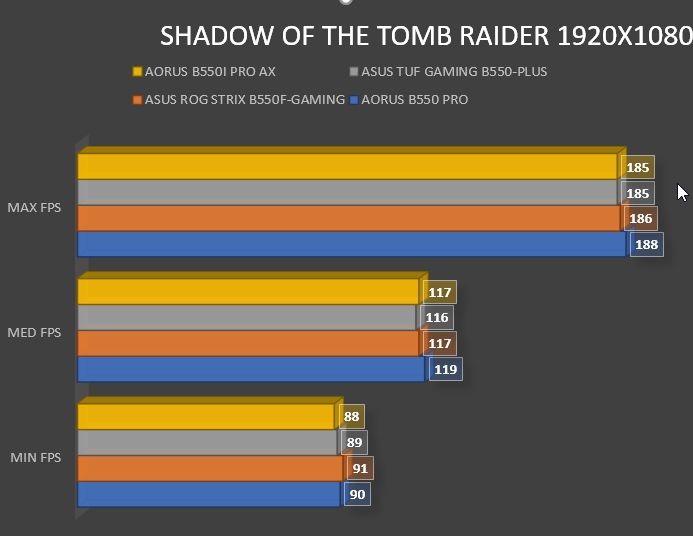

[box type=»shadow» align=»aligncenter» class=»» width=»»]SHADOW OF THE TOMB RAIDER[/box]

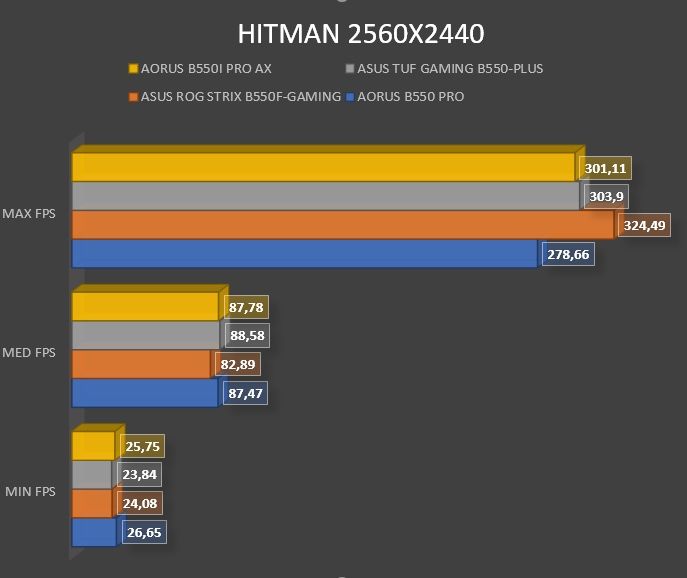

[box type=»shadow» align=»aligncenter» class=»» width=»»]HITMAN[/box]





CONCLUSION: Pérdida mínima de rendimiento entre una placa ATX y este modelo Mini-ITX.



[nextpage title= «AORUS B550I PRO AX: OVERCLOCKING»]

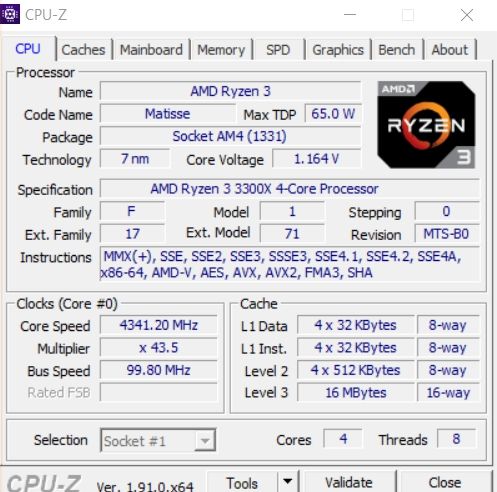

En la imagen vemos el máximo overclocking estable que pudimos realizar al procesador, un buen empujon eso si sin modificar los voltajes que aun nos permitirian estirar un poco más la capacidad de overclocking del procesador.



[nextpage title= «AORUS B550I PRO AX: CONCLUSIONES FINALES Y PUNTUACION»]





Realmente: nos han sorprendido muy gratamente las fantásticas prestaciones de esta Aorus B550i PRO AX, que prácticamente calca a los de su «hermana mayor» la AORUS B550 PRO teniendo unas dimensiones prácticamente la mitad del modelo mayor.

Esta reducción de tamaño no implica reducción de prestaciones como hemos visto ni tampoco una merma en características técnicas, pues incorpora el último chipset de amd que garantiza futuras actualizaciones además de un potente VRM , doble ranura M2 con soporte para PCI 4.0, Wi-Fi 6 y LAN 2.5G entre otros.

Todos sabemos que las placas Mini-ITX son habitualmente más caras que sus homólogas ATX convencionales, pero en este caso su precio que hemos visto en tiendas es de 189 euros, un precio muy razonable y que la convierte en una de las mejores opciones sin duda en formato Mini-ITX con el chipset B550 de AMD.
