Comenzamos una serie de reviews sobre el nuevo chipset B550 de AMD , que soporta la 3ª Generación de procesadores AMD Ryzen, con 12+2 fases digitales de 50A, slot PCIe 4.0 y doble conexión Ultra-Fast NVMe PCIe 4.0/3.0
Muchísimas gracias a Aorus por enviarnos la placa base Aorus B550 Pro para esta review

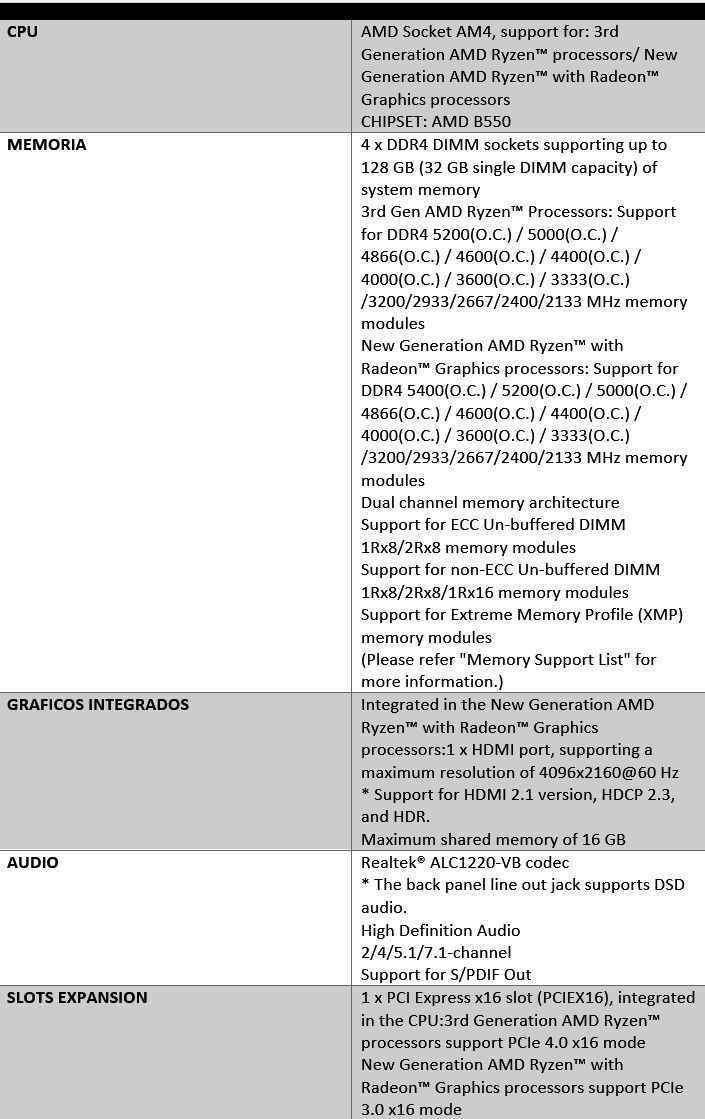

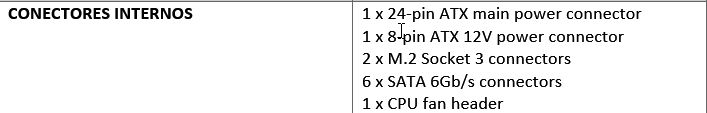

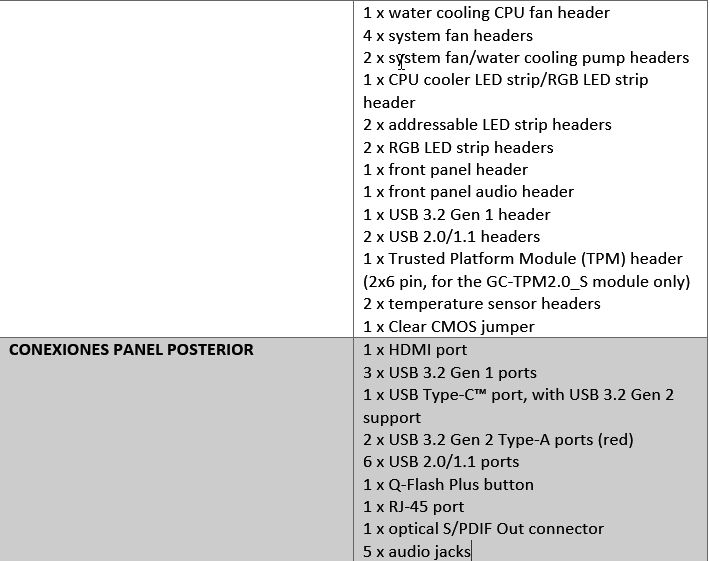

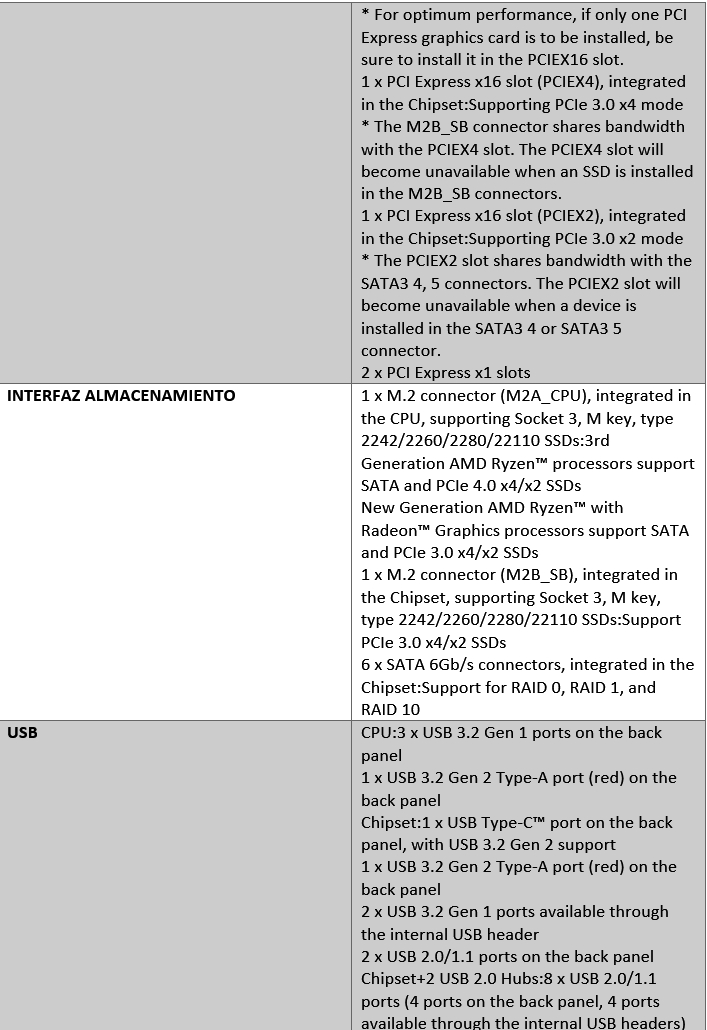

AORUS B550 PRO: CARACTERISTICAS TECNICAS
[nextpage title= «AORUS B550 PRO: UNBOXING Y ACCESORIOS»]

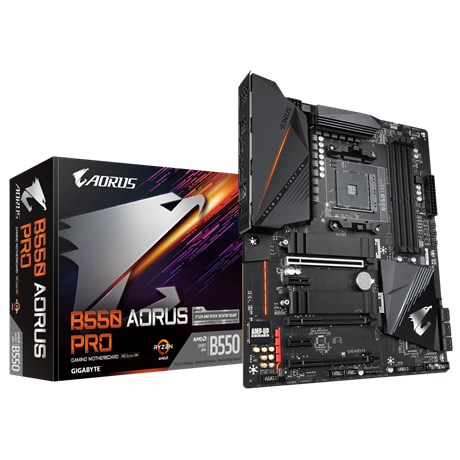

La placa base se presena en una atractiva caja de cartón que sigue las líneas de producto de AORUS: un fondo oscuro y el logo de Aorus representado en el frontal, junto con algunas de sus características técnicas. En la zona trasera de este embalaje encontramos varias imágenes de la placa base y abundante información sobre la misma

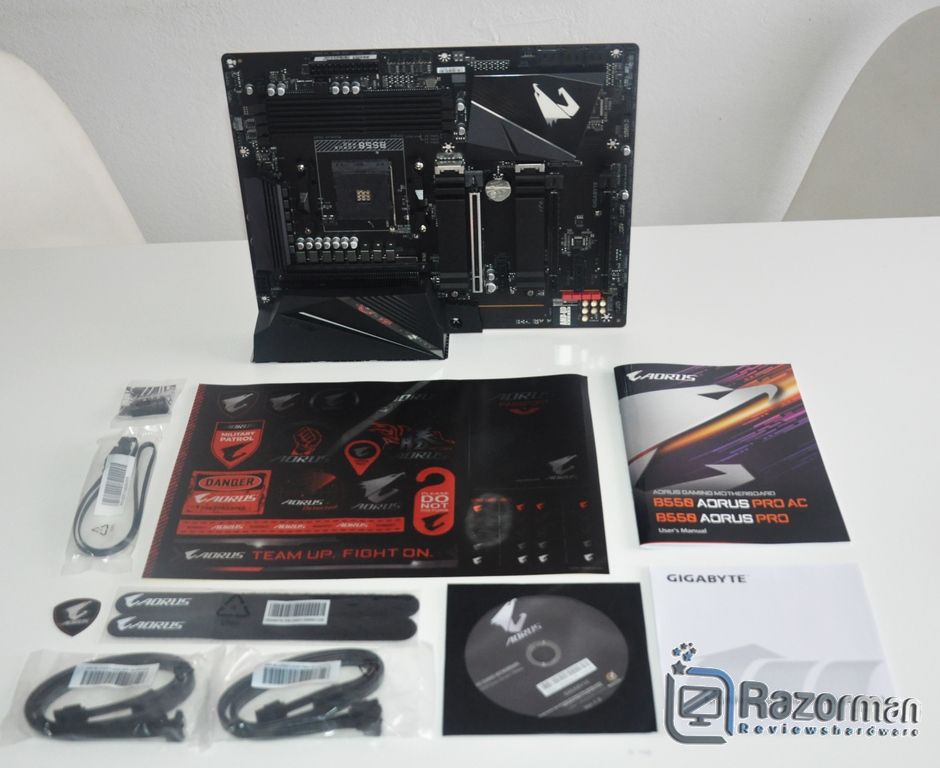

Tras abrir la caja encontraremos la placa base protegida por una bolsa antiestática. Sobre un soporte de cartón negro encontramos la placa base y bajo ella en varios compartimentos los diversos accesorios y componentes adjuntos a la placa:
Este es el bundle incluido
- 4 cables SATA 6 GBps
- Conector F-Panel
- Cable alargador tiras iluminación
- 2 velcros para organizar el cableado
- Guia de usuario y manual de instalación rápida
- Set márketing de pegatinas Aorus
- CD con drivers y pegatina Aorus.
[nextpage title= «AORUS B550 PRO: DISEÑO»]
De esta placa existen 2 versiones: la analizada y una versión Ac que se diferencia de esta en la inclusión de un módulo aparte Wi-Fi. La placa tiene formato ATX convencional: ATX estándar de 305 x 244 mm, con diseño de doble PCB, con las ventajas: menor temperatura de funcionamiento, mejor overclocking, mejor eficiencia energética, menor impedancia.

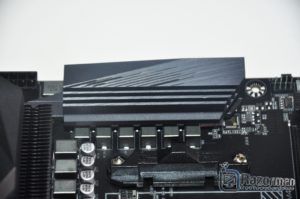

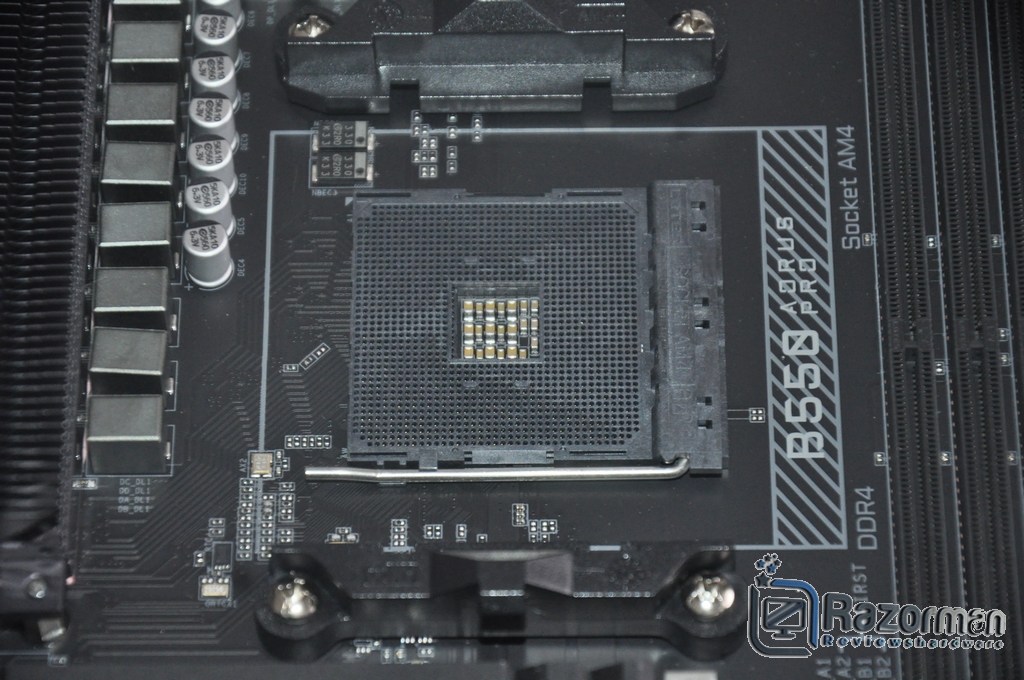

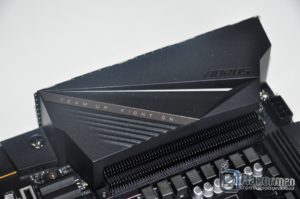

Vamos a comenzar el recorrido por los VRM: gozan de un diseño térmico avanzado, con unos grandes disipadores de aluminio, con unas finas aletas de aluminio y con heatpipe de cobre de contacto directo con los Mosfets, con unos con una conductividad térmica de 5 W/mK
La alimentación está encargada a un VRM digital de 12+2 fases con DrMos de 50A

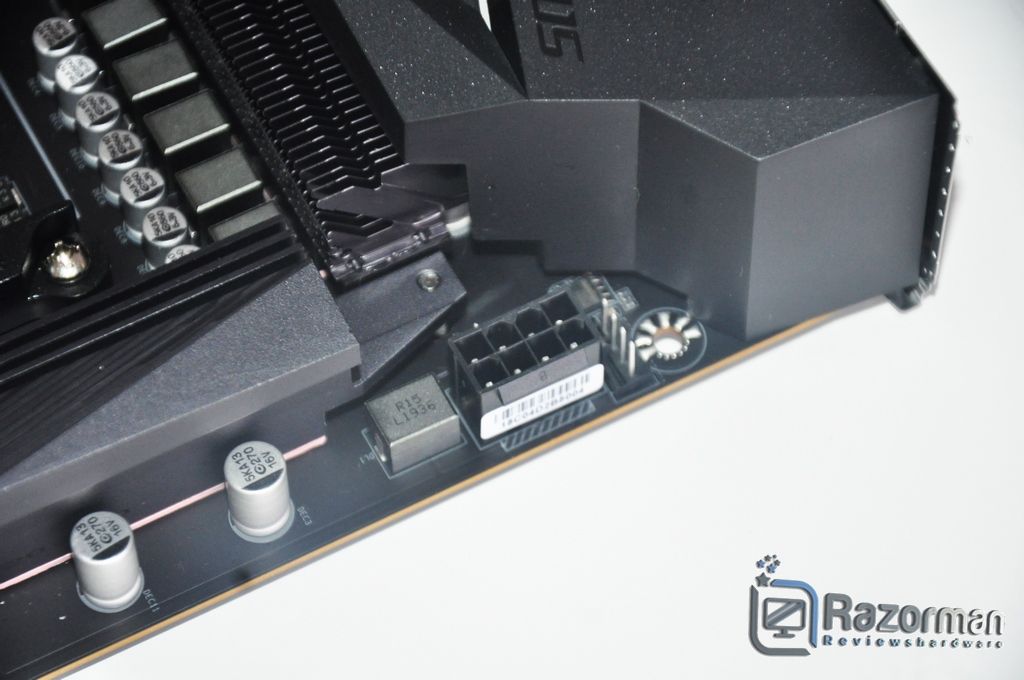

La alimentación se realiza mediante un conector de 8 pines.

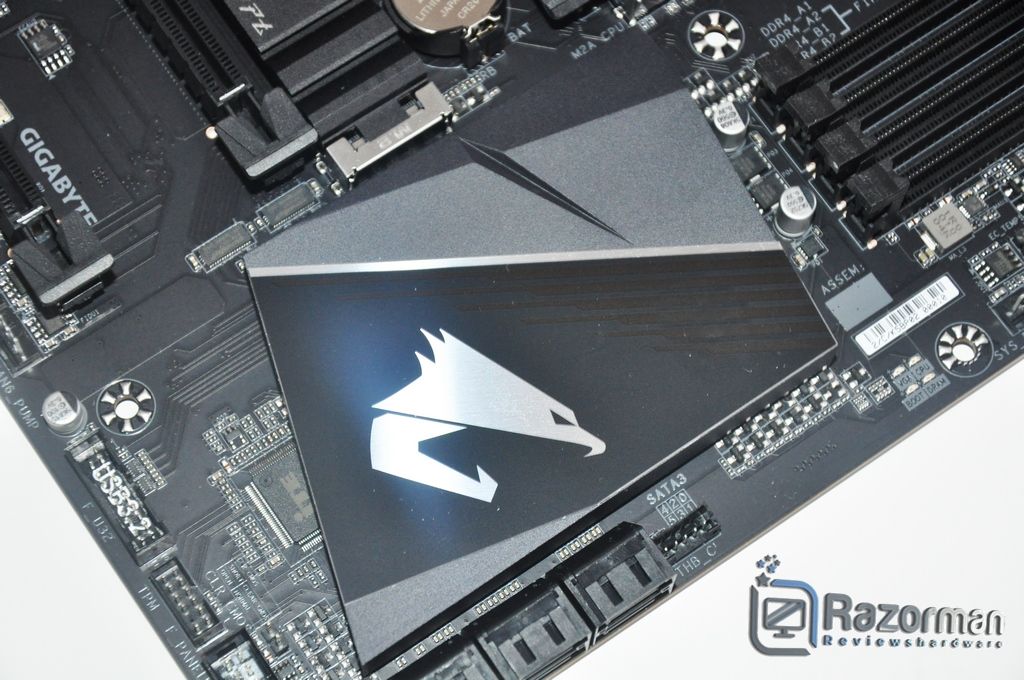

Este chipset B550 es una apuesta segura, pues además de ser compatible con la 3º Generación de procesadores Ryzen de AMD, también lo será con la próxima, lo que nos garantiza una buena longevidad y la hace ser una buena inversión con vistas al futuro.

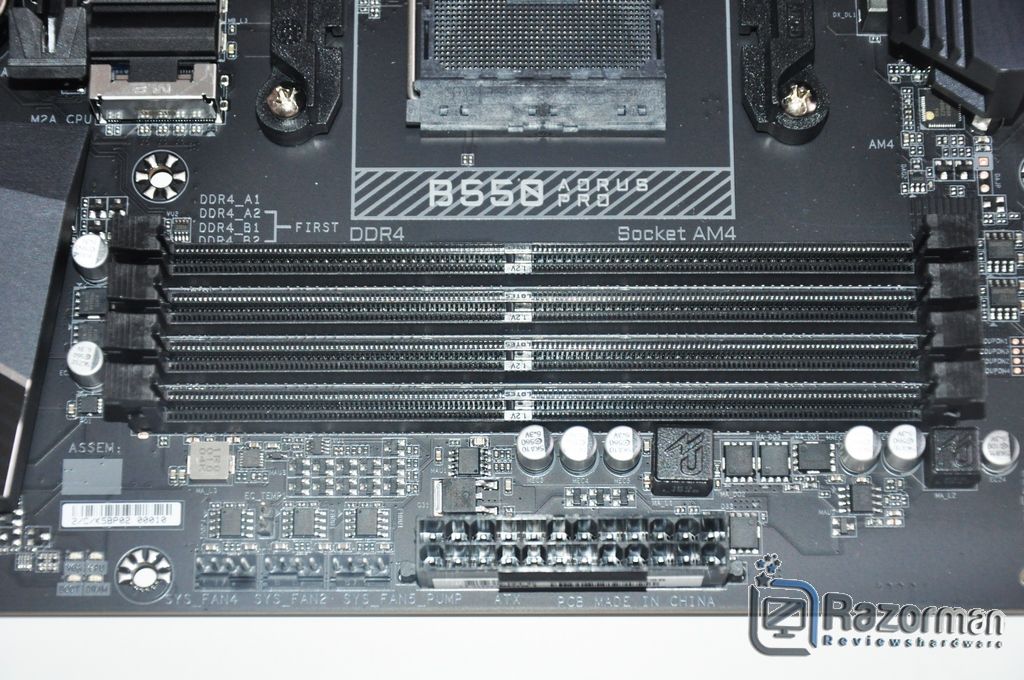

La placa dispone de 4 sockets para memoria RAM DDR4 en configuración de doble canal, con una capacidad máxima de 128 Gb.
En caso de emplear procesadores de 3º Generación, podremos emplear memoria: DDR4 5200(O.C.) / 5000(O.C.) / 4866(O.C.) / 4600(O.C.) / 4400(O.C.) / 4000(O.C.) / 3600(O.C.) / 3333(O.C.) /3200/2933/2667/2400/2133 MHz
En caso de emplear procesadores AMD Ryzen con gráficos Radeon integrados, la compatibilidad de la memoria será la siguiente: DDR4 5400(O.C.) / 5200(O.C.) / 5000(O.C.) / 4866(O.C.) / 4600(O.C.) / 4400(O.C.) / 4000(O.C.) / 3600(O.C.) / 3333(O.C.) /3200/2933/2667/2400/2133 MHz
El chipset B550 permite configuraciones con hasta 20 carriles PCIe 4.0, como almacenamiento M.2 PCIe 4.0 y la conexión CPU-Chipset es PCIe 3.0 x4 a 4GB/s.

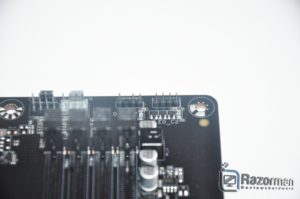

Encontramos 2+2 cabeceras para iluminación: 2 de ellas de tipo ARGB de 3 pines y otras 2 de tipo RGB de 4 pines.

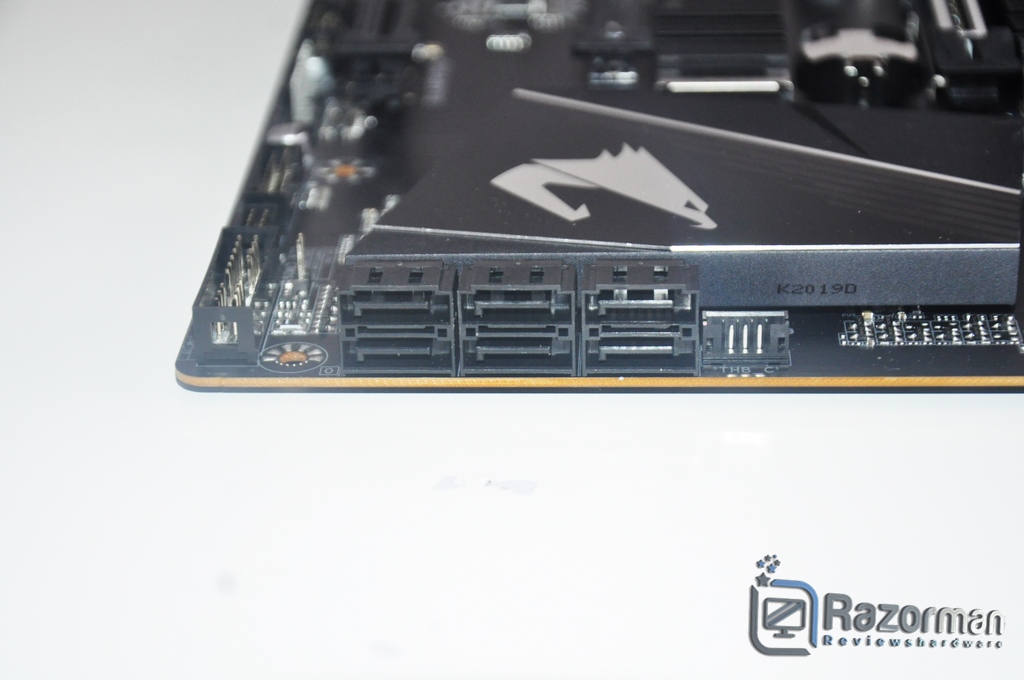

Para conexiones internas de tipo SATA, diponemos de un total de 6 conectores de este tipo: disponemos de soporte para RAID 0, RAID 1, y RAID 10

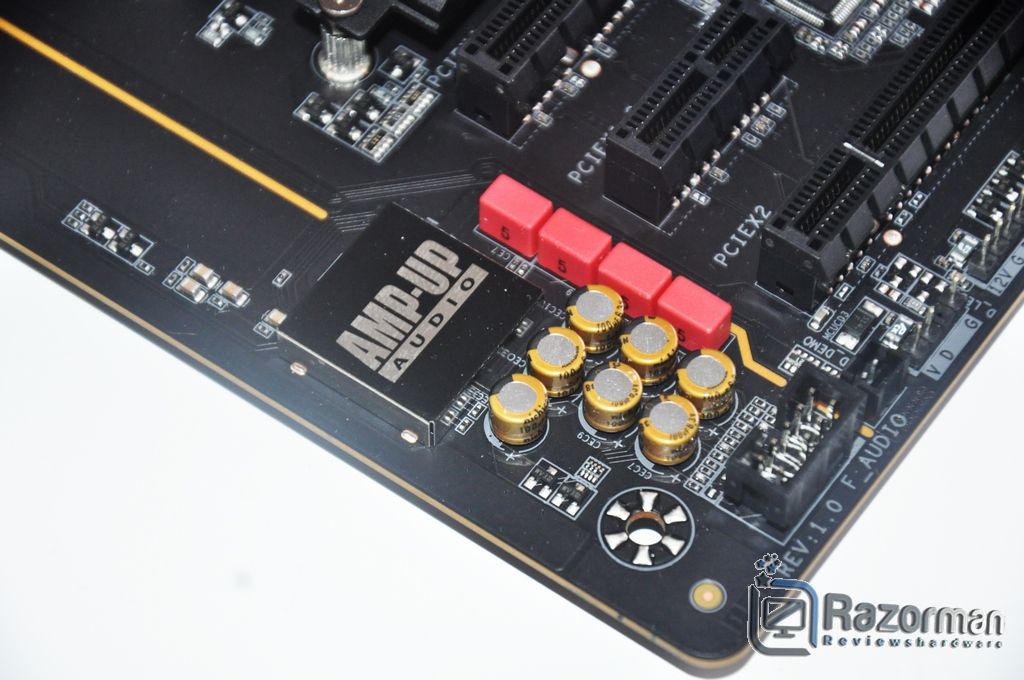

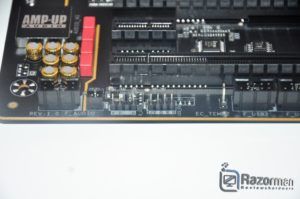

El audio está confiado a un códec Realtek ALC1220-VB, con 8 canales de audio en configuración estéreo de 2 altavoces, 4, 5.1 o bien 7.1, con 5 conectores Jack y 1 S/PDIF. Encontramos condensadores de alta calidad y amplificador con detección de impedancia por si conectamos nuestros auriculares, con una sensibilidad máxima de 120 dBa SNR en salida y 110/114 dBa en entrada para micro frontal y trasera.

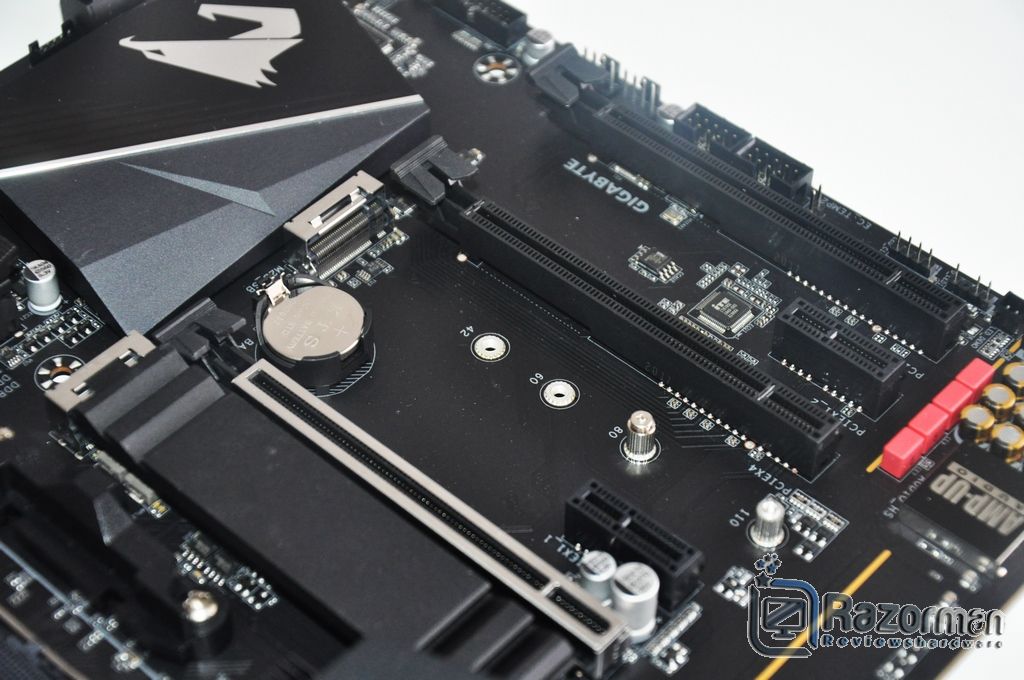

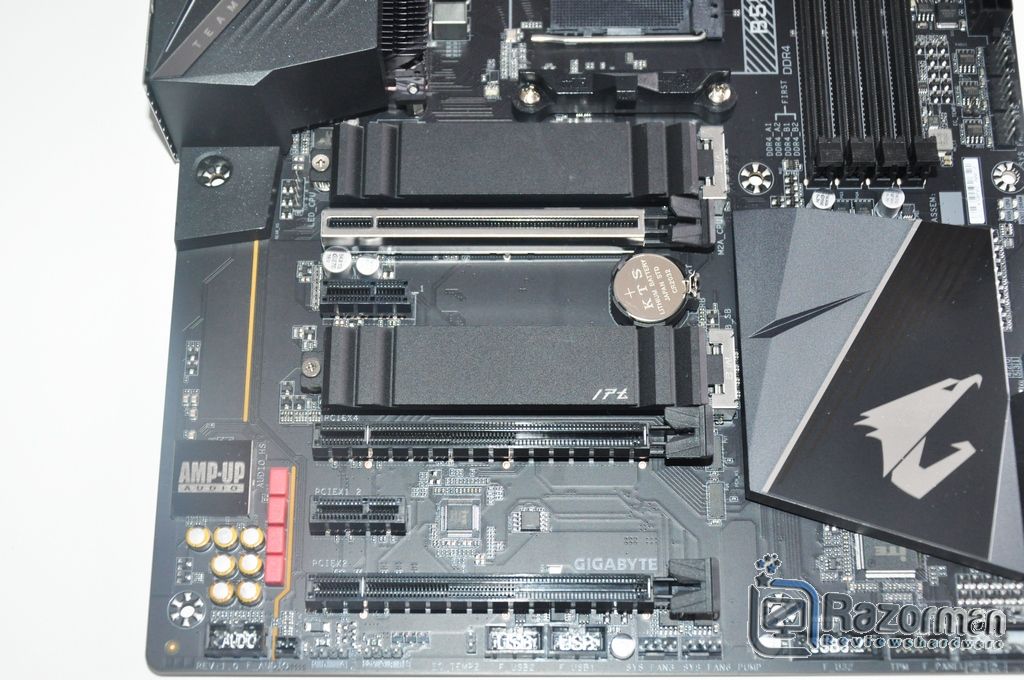

La placa dispone de 5 ranuras PCI en total: tres de ellas en formato PCIe X16 y 2 de ellas en formato PCI e 1X, y si os fijáis, sólo la ranura principal está reforzada con metal.
La ranura principal PCIex 16 dispone de 16 carriles PCIe 4.0 de forma independiente
La segunda ranura tiene formato PCIex 4 que funcionará sólamente a x4 en 3.0 y esos carriles están directamente conectados al chipset B550, quedando inutilizada cuando se utilice un SSD.
La tercera ranura tiene formato PCIex 2, funcionando a 2X en 3.0, estando directamente también conectada al chipset, compartiendo bus con los puertos SATA 4 y 5 quedando por tanto inutilizada si a alguno de estos puertos se conecta un disco duro SATA.
Por último las dos ranuras PCIex 1, funcionan también a 3.0 y conectadas al chipset, utilizando el mismo carril y por tanto no pueden funcionar simultáneamente.

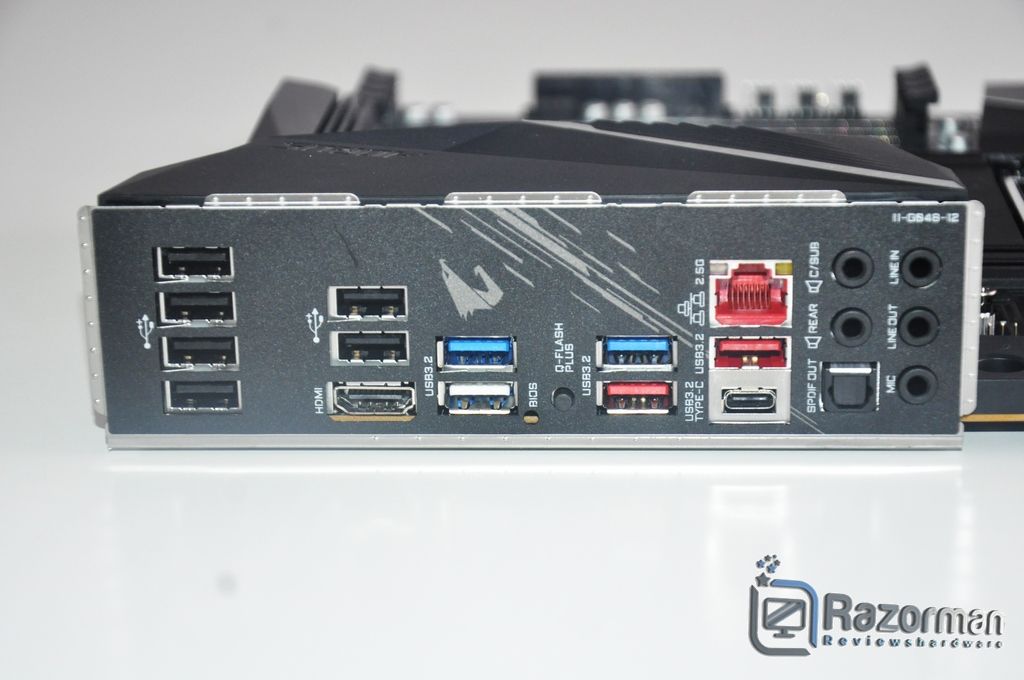

- 6 USB 2.0 – color negro
- 1X HDMI 2.0 2x USB 3.2 Gen2 Type-A (rojo)
- 3x USB 3.2 Gen1 (azul)
- 2x USB 3.2 Gen2 Type-A (rojo)
- 1x RJ45 2.5 G
- 1x Salida óptica de audio S/PDIF
- 5x Jack de 3,5 mm

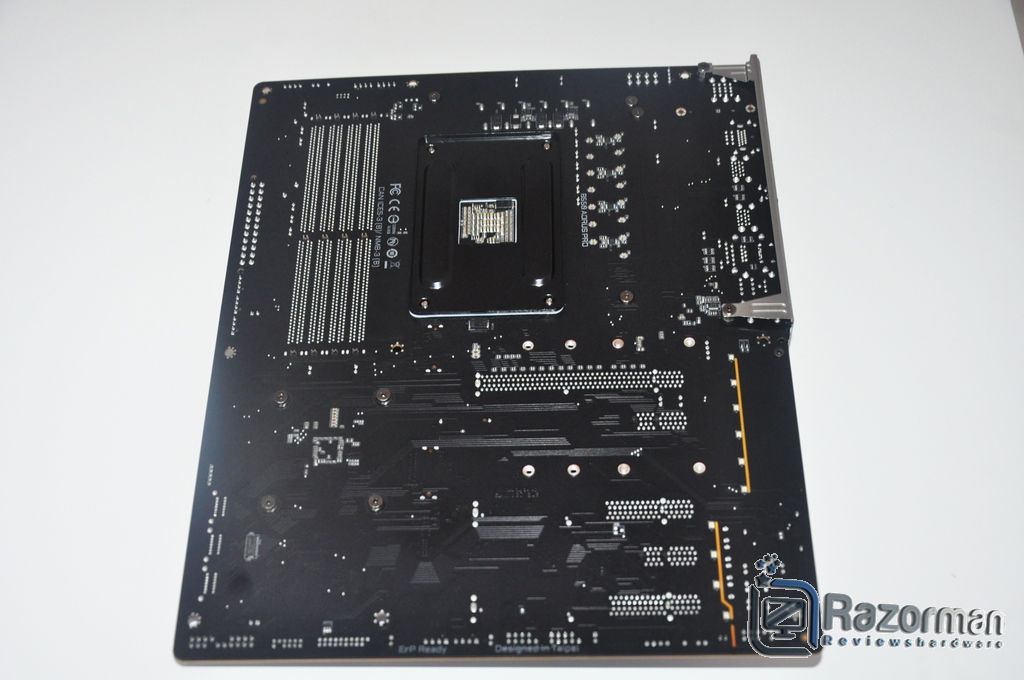

Por último vista trasera de la placa:
[nextpage title= «AORUS B550 PRO: BIOS»]

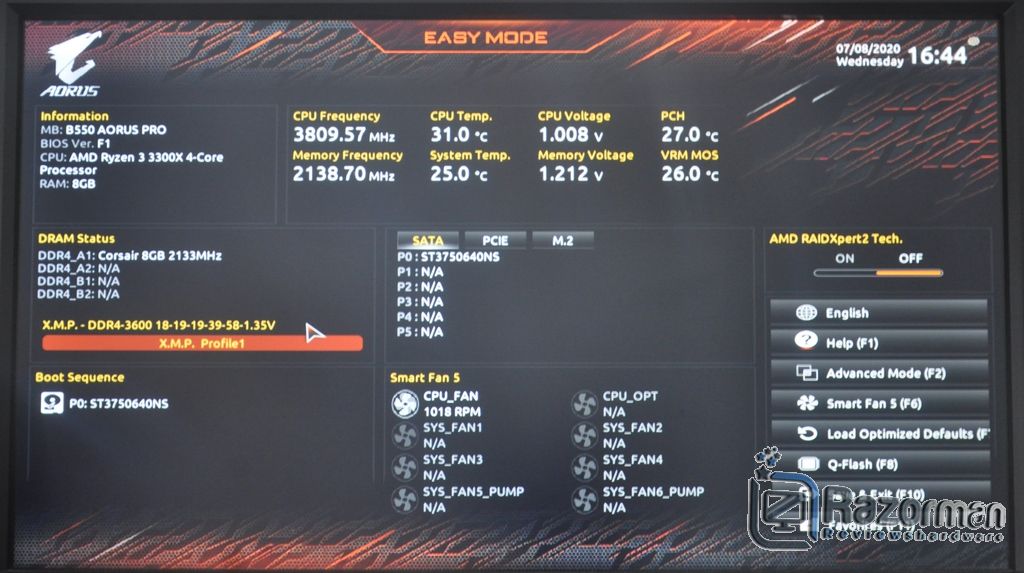

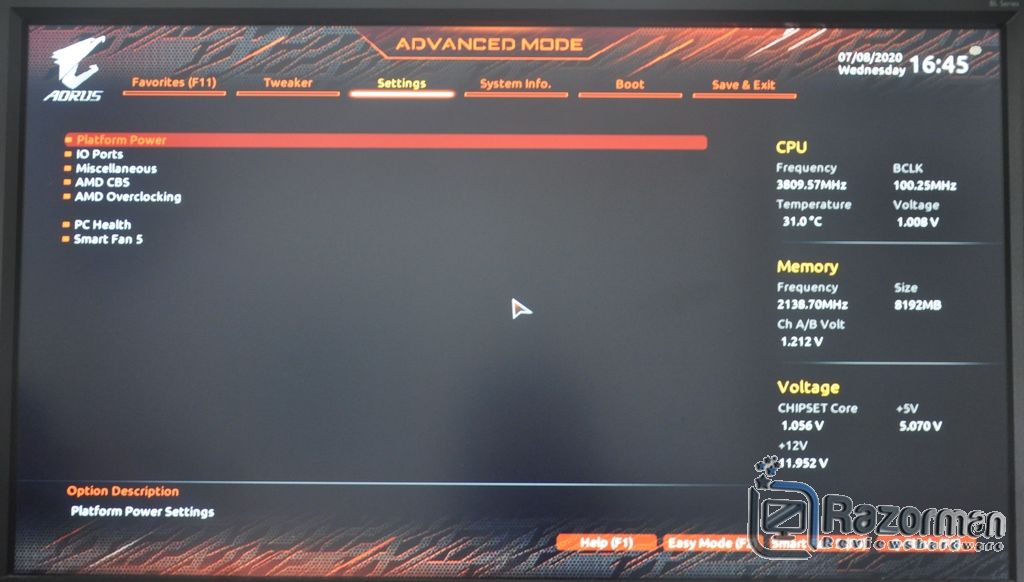

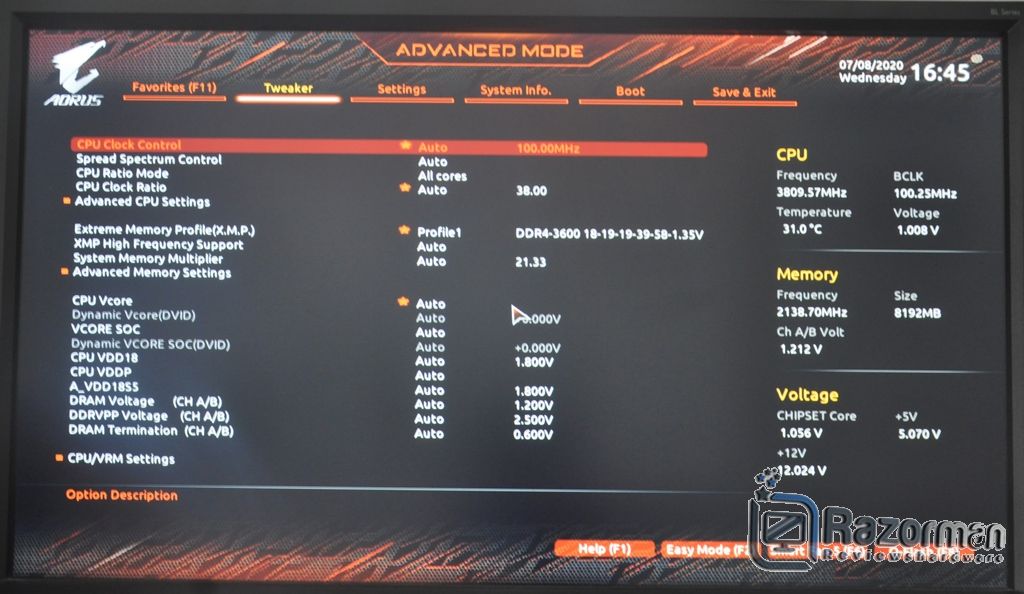

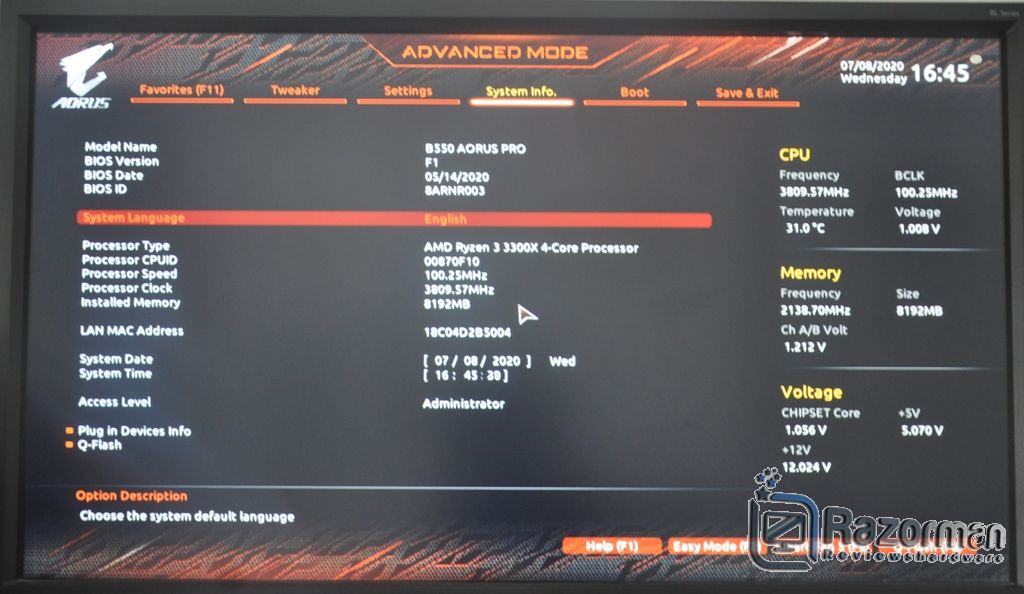

La BIOS de la placa base Aorus B550 PRO tiene unos tonos anaranjados y es realmente sencilla en cuanto a su interfaz: dispone de un EASY MODE: donde tenemos información y acceso a la configuración más básica y un modo ADVANCED MODE donde configurar todos y cada uno de los parámetros de la BIOS.
[nextpage title= «AORUS B550 PRO: PRUEBAS DE RENDIMIENTO»]

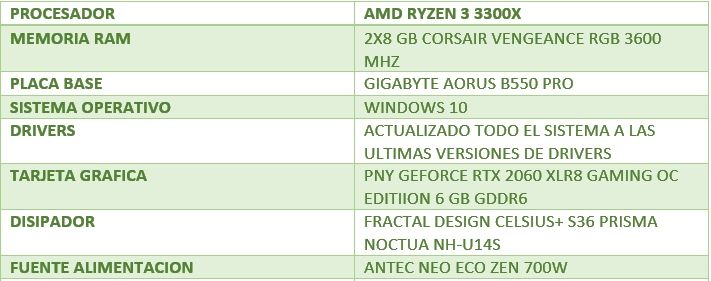

El equipo de pruebas estaba compuesto por estos elementos:
[box type=»info» align=»» class=»» width=»»]BENCHMARKS SINTETICOS[/box]

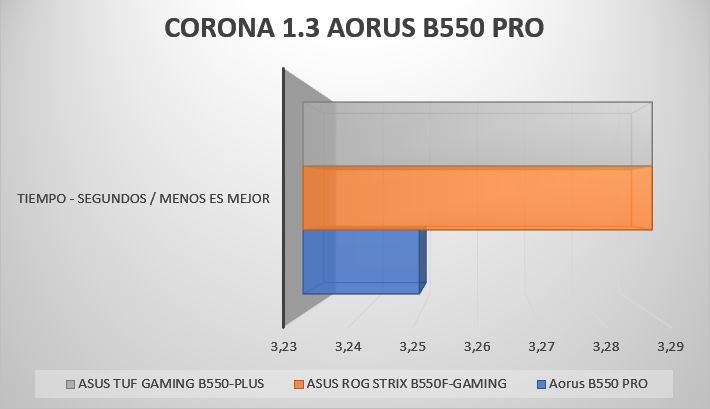

CORONA 1.3

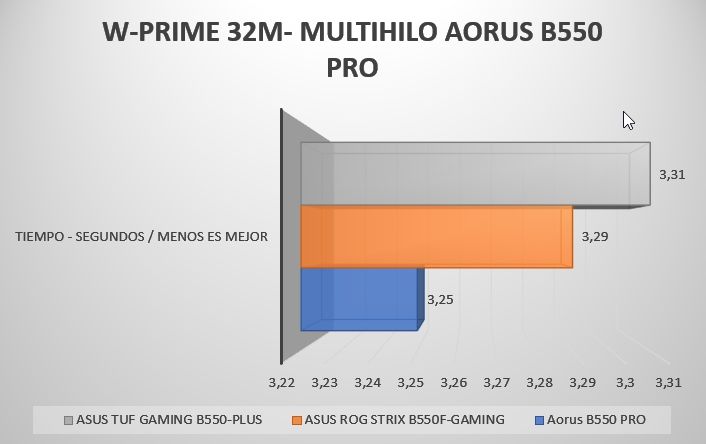

W-PRIME 32M (MULTIHILO)

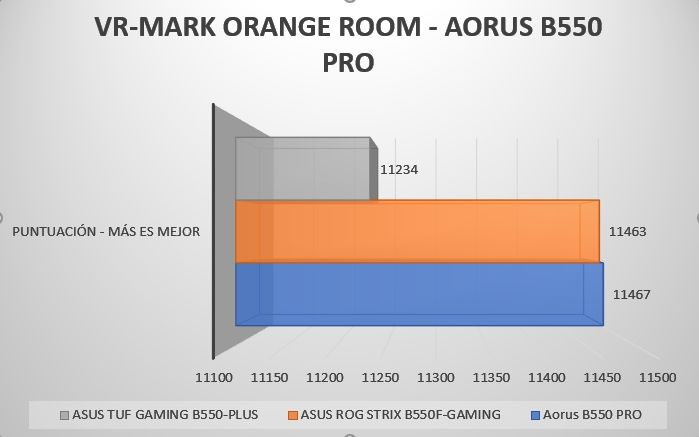

VR-MARK ORANGE ROOM

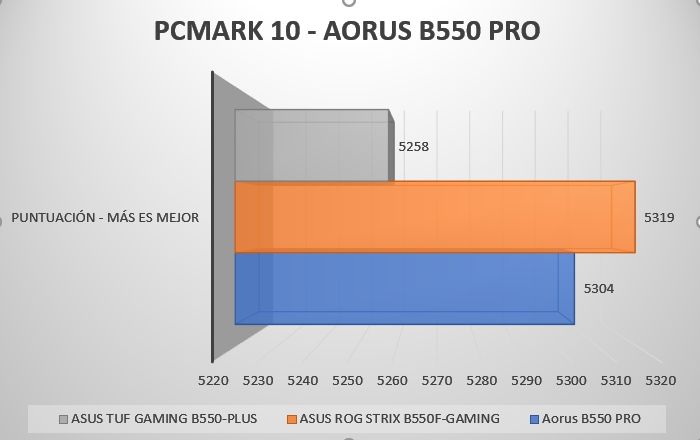

PCMARK 10

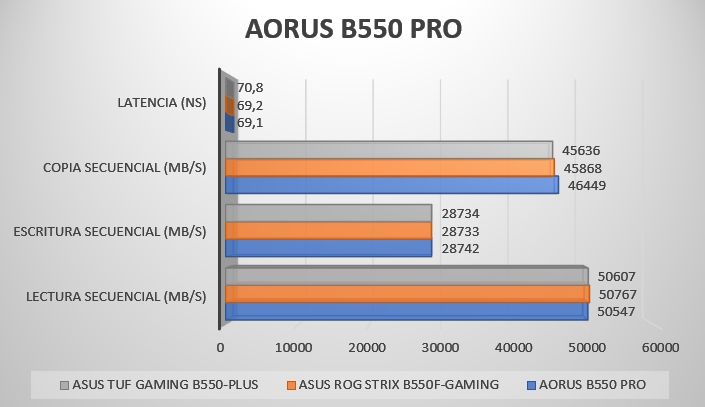

AIDA64

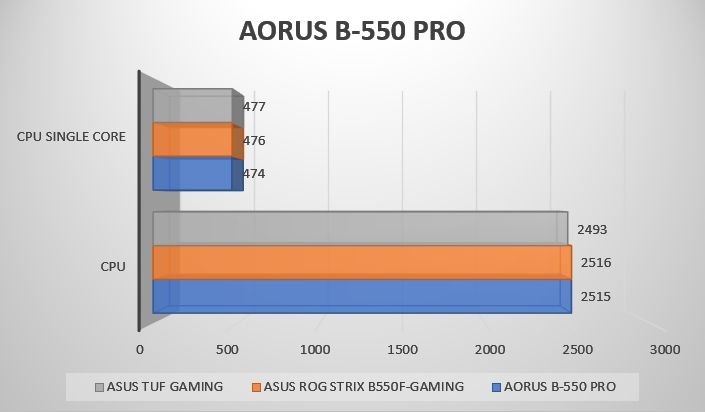

CINEBENCH R20

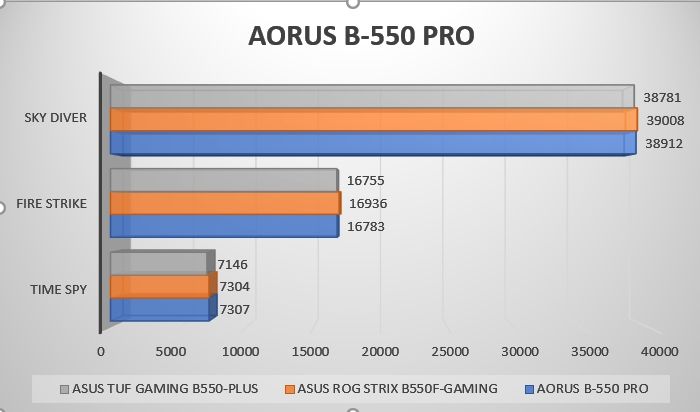

3DMARK
Como apunte: rendimiento casi calcado entre la Aorus B550-PRO y la Asus Rog Strix B550F-Gaming y un rendimiento un poco inferior el obtenido con la Asus TUF Gaming B550-Plus
[box type=»info» align=»aligncenter» class=»» width=»»]JUEGOS[/box]
[box type=»shadow» align=»» class=»» width=»»]DEUS EX: MANKIND DIVIDED[/box]
[box type=»shadow» align=»aligncenter» class=»» width=»»]F1: 2018[/box]
[box type=»shadow» align=»aligncenter» class=»» width=»»]TOTAL WAR THREE KINGDOMS – BATTLE BENCHMARK SETTINGS = ULTRA[/box]
[box type=»shadow» align=»aligncenter» class=»» width=»»]TOM CLANCY´S GHOST RECON[/box]
[box type=»shadow» align=»aligncenter» class=»» width=»»]METRO EXODUS: SETTINGS ULTRA[/box]
[box type=»shadow» align=»aligncenter» class=»» width=»»]SHADOW OF THE TOMB RAIDER[/box]
[box type=»shadow» align=»aligncenter» class=»» width=»»]HITMAN[/box]
También en juegos podemos señalar un empate técnico entre la Aorus B550 PRO y la Asus Rog Strix B550F-Gaming, con un rendimiento similar para la Asus Tuf Gaming B550-Plus
[nextpage title= «AORUS B550 PRO: OVERCLOCKING»]
OVERCLOCKING

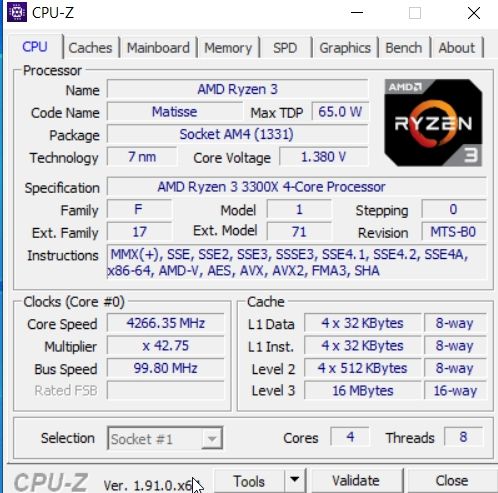

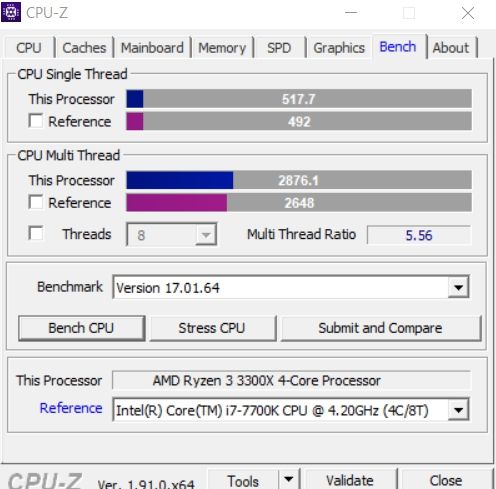

Sin modificar el voltaje y a través de la app AMD Ryzen Master, pudimos subir la frecuencia de los 4 núcleos hasta los 4,3 Ghz de forma estable, si bien estamos seguros que subiendo ligeramente el voltaje podríamos subir esta frecuencia hasta los 4,5 Ghz estables, lo que no está nada mal para tratarse de un procesador tan pequeño.
[nextpage title= «AORUS B550 PRO: AORUS APP CENTER»]

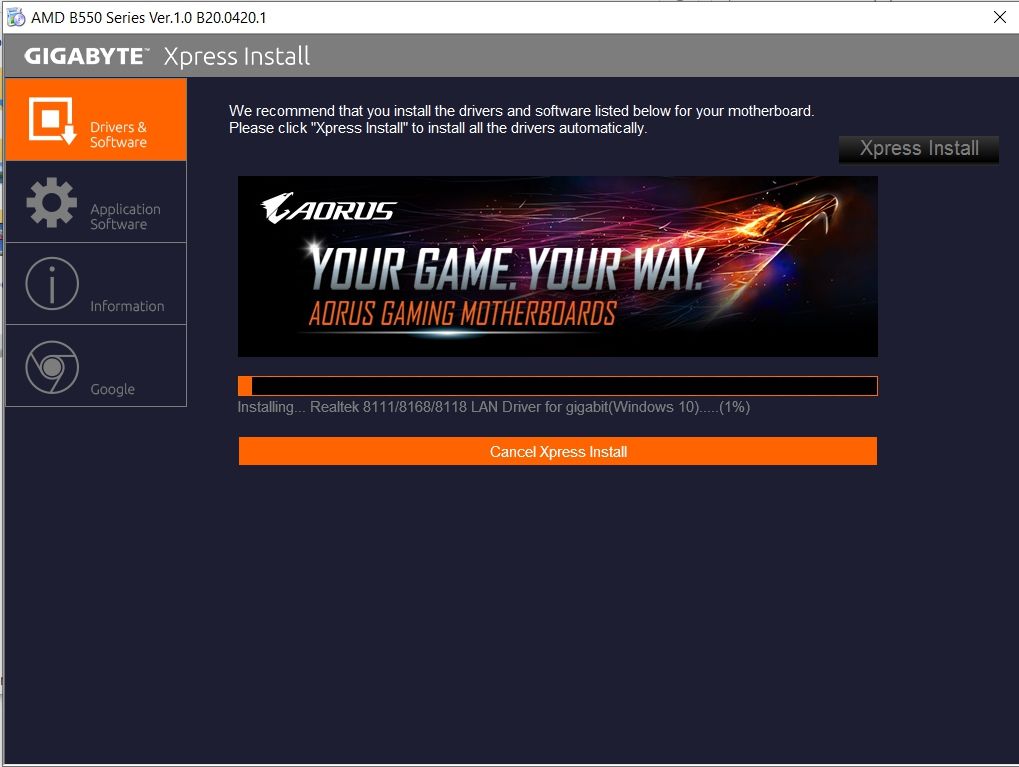

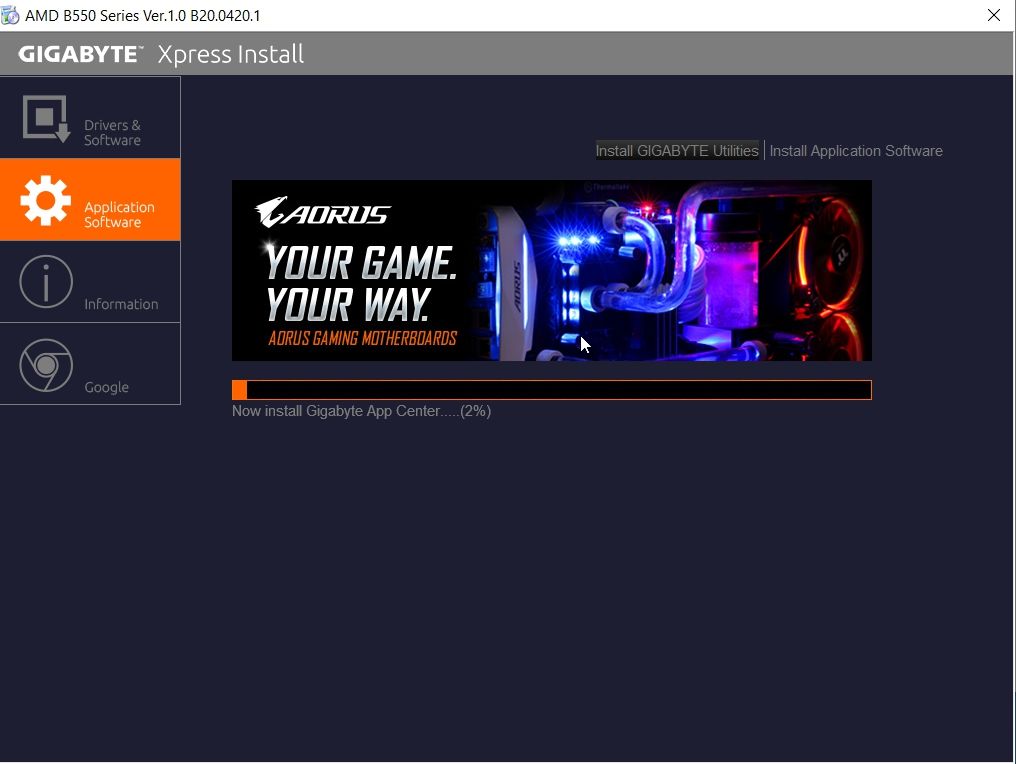

Junto con la placa como vimos al principio de la review se acompaña de un DVD con software variado: drivers y software.

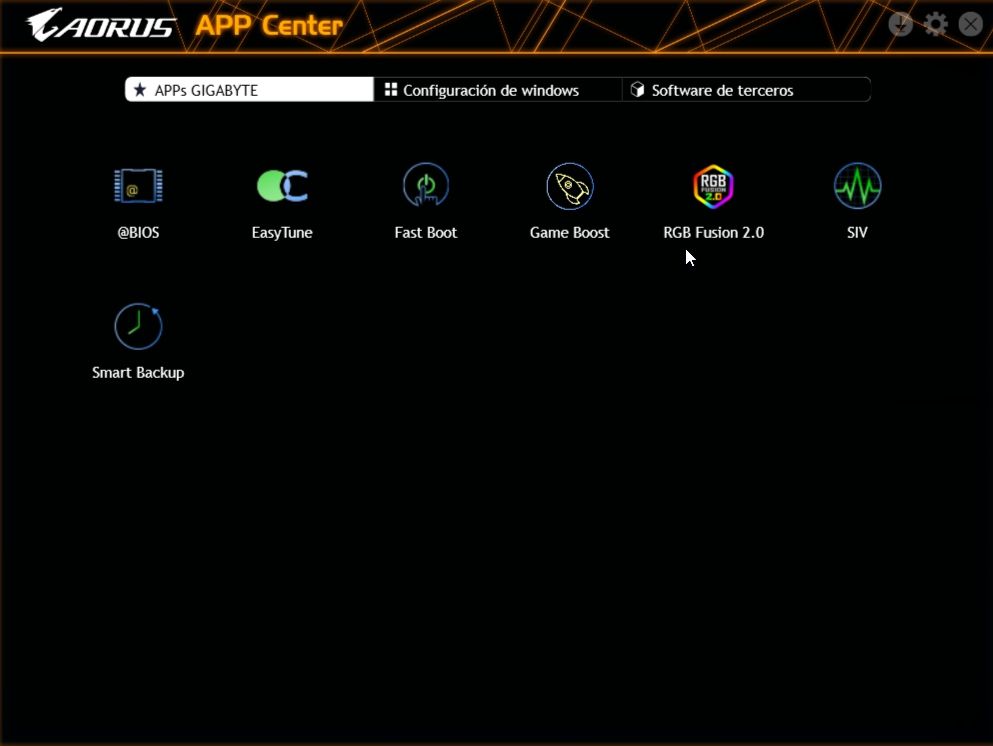

La app más interesante sin duda es Aorus APP Center que nos permite actualizar la BIOS, hacer overclocking de forma sencilla a través de Easy Tuning…

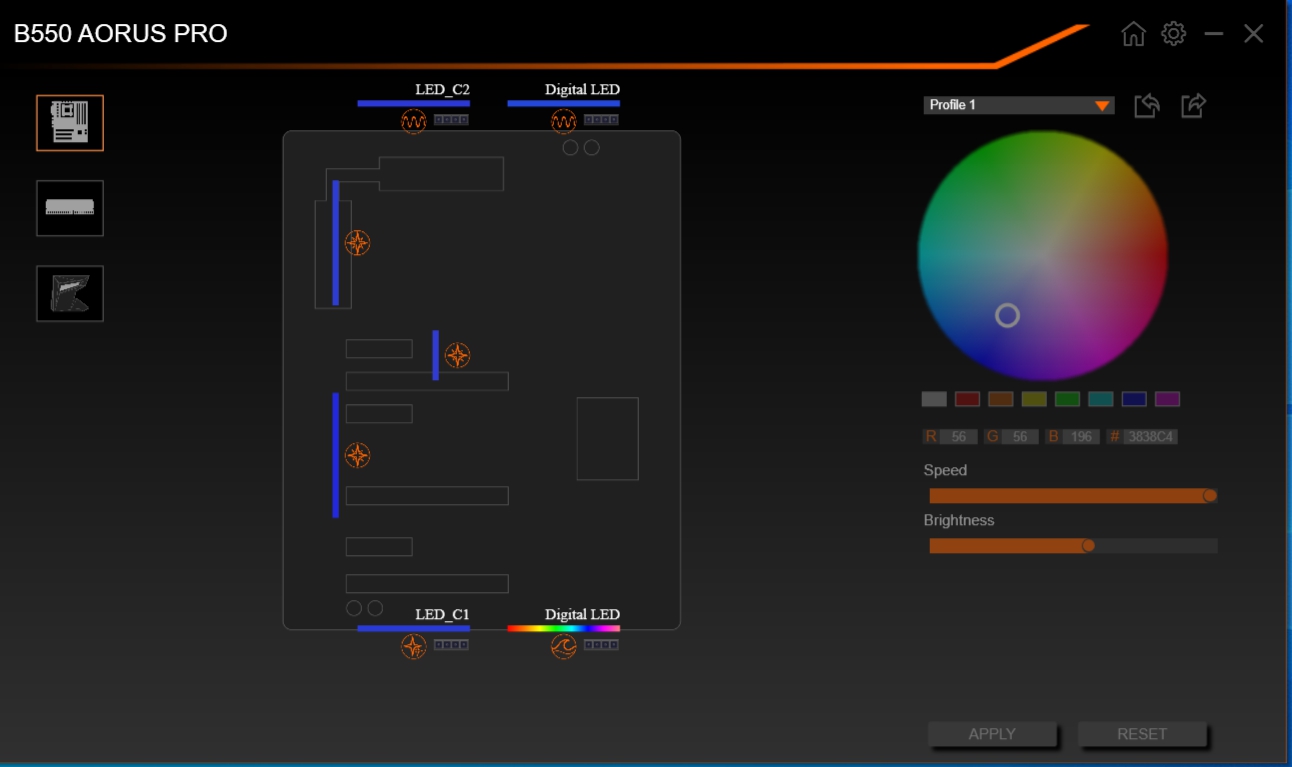

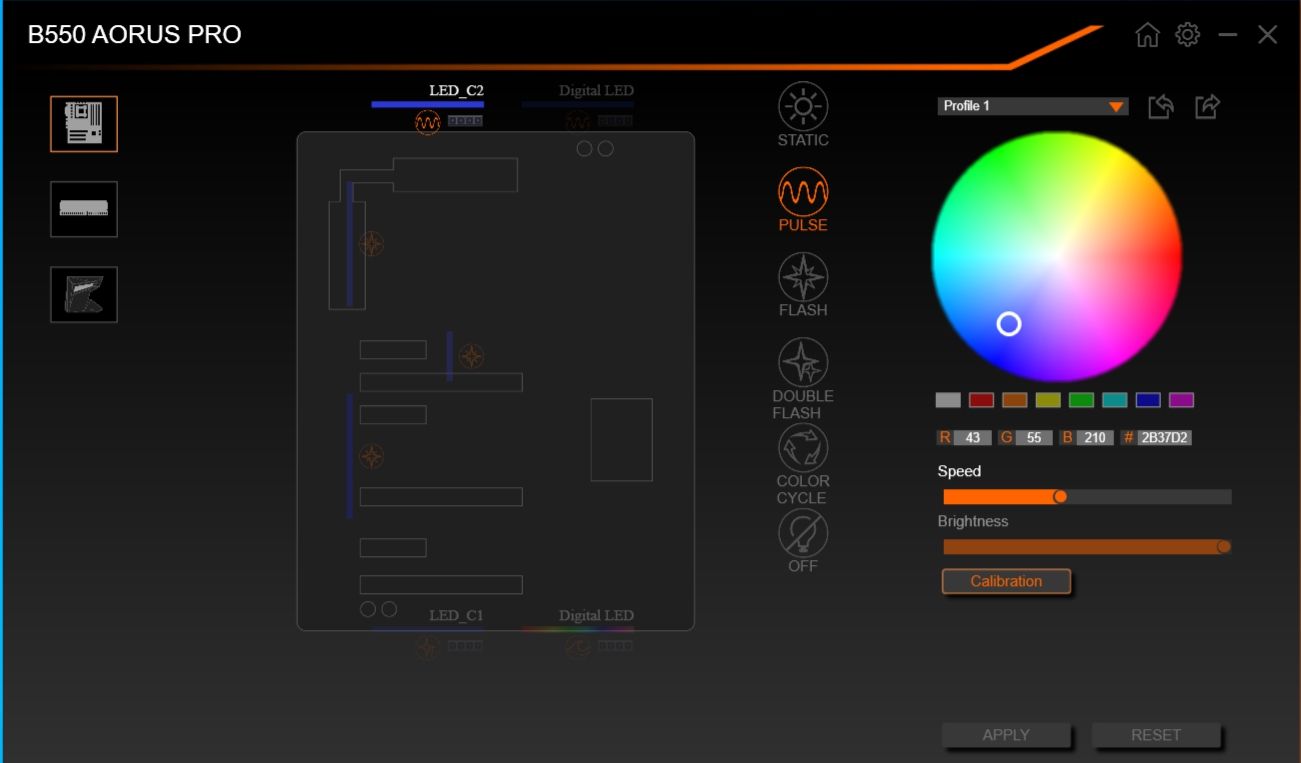

También tenemos la app RGB Fusion 2.0 que nos permitirá configurar la iluminación de la placa base:

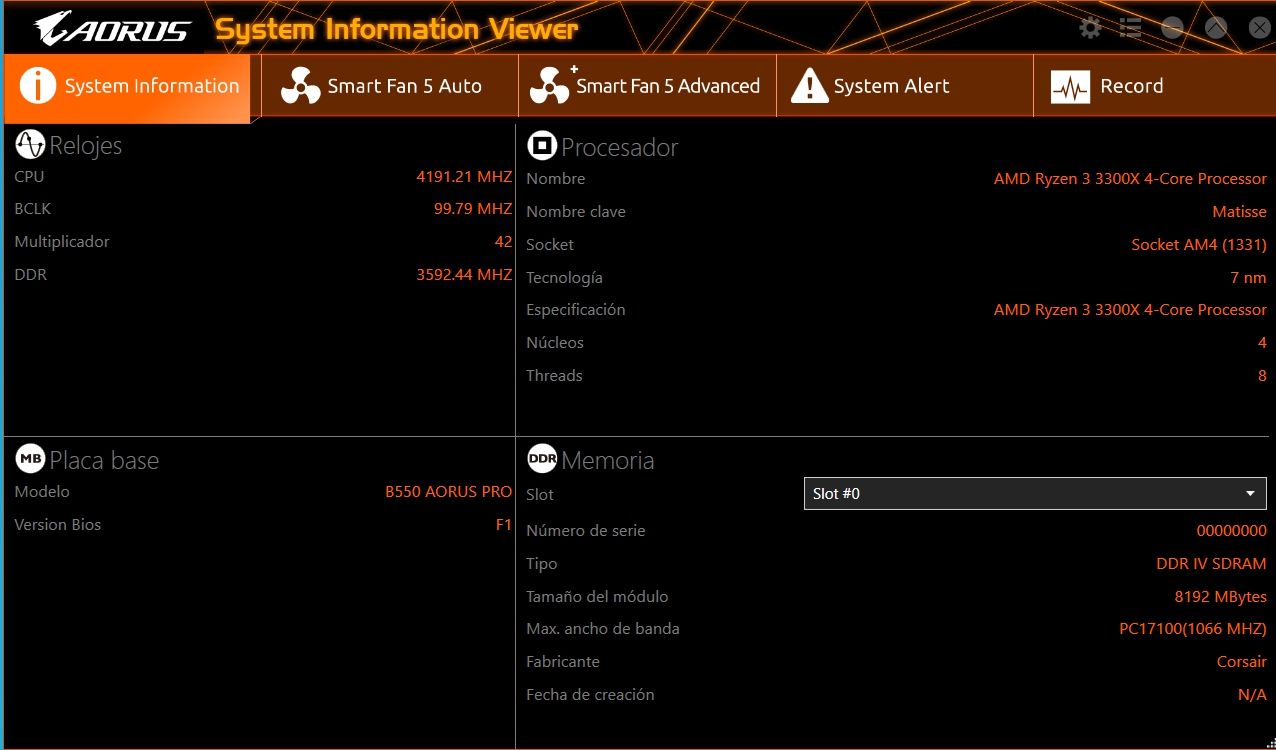

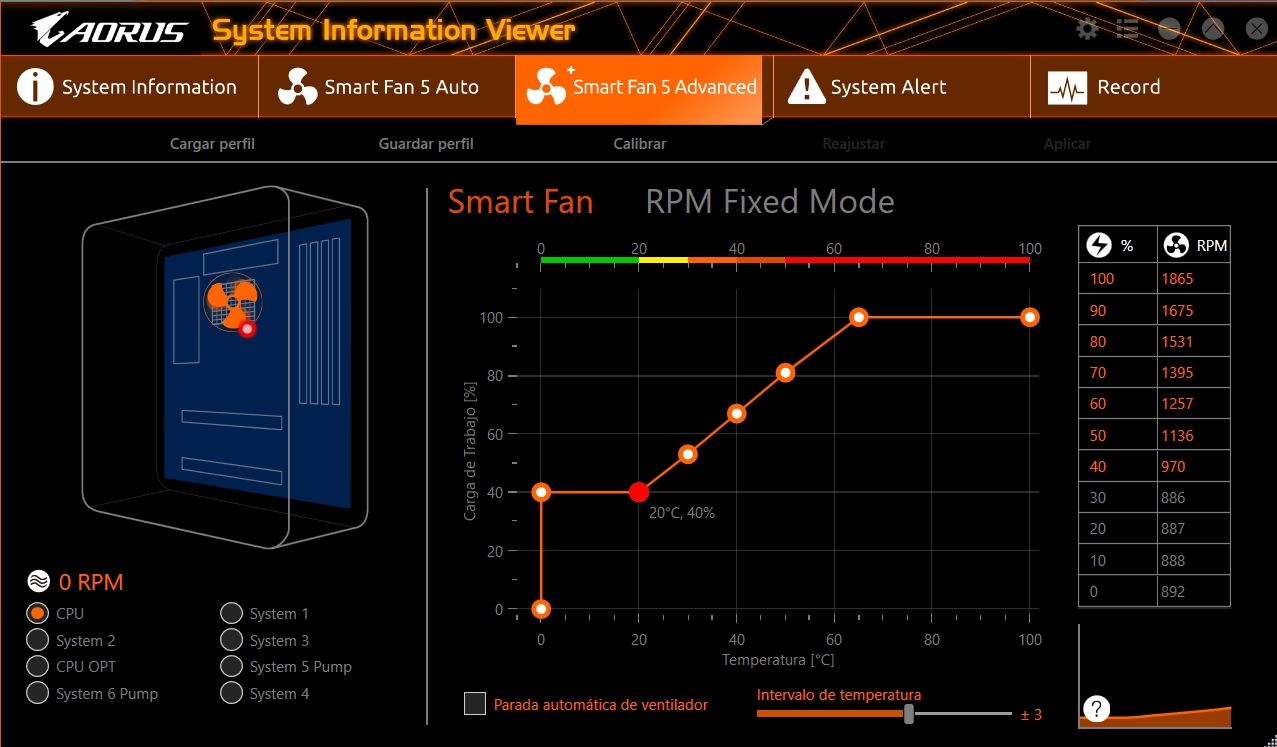

Contamos también con una app para monitorizar el estado del equipo.
[nextpage title= «AORUS B550 PRO: CONCLUSIONES FINALES Y PUNTUACION»]
La placa base Aorus B550 PRO pertenece a la gama media-alta del fabricante, que cuenta con una gran cantidad de puertos USB, 2 ranuras M2 y 5 ranuras PCIe.
El nuevo chipset B550 de AMD ha traido el nuevo estándard de conexión 2.5G y disfruta de un potente chip de sonido ALC1220 capaz de manejar hasta 7 canales.
En nuestras pruebas, ha demostrado un gran nivel de prestaciones, permitiendo extraer el máximo rendimiento a nuestro Ryzen 3 3300X de forma fácil, sencilla y estable.
El precio de esta Aorus B550 Pro es de 183 euros en PCC un precio realmente muy razonable que nos permitira´la instalación de cualquier procesador de la 3º Generación de AMD, todo ello con una gran calidad de materiales, bonito diseño y lo que es más importante, con una gran estabilidad.
