Hoy analizamos la que es hasta el momento la fuente de alimentación más potente de MSI, la MSI MEG Ai1600T PCIE5, con certificación 80 PLUS Titanium, compatible con los estándares ATX 3.1 y PCIe 5.1. Cuenta con dos conectores nativos 12V-2X6 capaces de suministrar hasta 600W cada uno gracias a sus condensadores japoneses 100% capaces de soportar hasta 105ºC y una sobrecarga de hasta el 240% en caso de requerimiento extremo.
MSI MEG Ai1600T PCIE5 Review en Español
Muchas gracias a MSI por enviarnos la fuente de alimentación MSI MEG Ai1600T PCIE5 para esta review
MSI MEG Ai 1600T PCIe5: UNBOXING Y CARACTERISTICAS TECNICAS
Como corresponde a un componente de alta gama la presentación es exquisita: una caja de cartón muy sólida de color negro y una banda de papel con las principales características y una imagen de la fuente a modo de cierre. Al abir las dos mitades de la caja vemos que tanto la fuente como los cables de conexión vienen muy bien protegidos: la fuente con una tela textil con un cierre y los cables dispuestos en una bolsa textil de terciopelo negro.
Como accesorios encontramos el manual de usuario y material de márketing
| Característica | Especificación |
|---|---|
| Clasificación de eficiencia | 80 PLUS Titanium (hasta 94%) |
| Modular | Sí (Totalmente modular) |
| Tamaño del ventilador | 135 mm |
| Rodamiento del ventilador | Doble rodamiento de bolas |
| Dimensiones (PxAxA) | 190 x 150 x 86 mm |
| Tipo de PFC | PFC entrelazado |
| Rango de voltaje de entrada | 100-240 V |
| Potencia | 1600W |
| Excursión de potencia | 3840W (*hasta 240% de la potencia nominal durante 100μs) |
| Rango de frecuencia de entrada | 50~60 Hz |
| Protecciones | OCP / OTP / OPP / SCP / OVP / UVP / SIP / NLO |
| ATX (24 pines) | 1 |
| EPS (4+4 pines) | 2 |
| PCI-E 5.1 (16 pines) | 2 (600W) |
| PCI-E (6+2 pines) | 9 |
| SATA (15 pines) | 8 |
| PERIFÉRICOS (4 pines) | 8 |
DISEÑO
La gama MEG Ai T se compone de un sólo modelo con una potencia de 1600W, orientada como es lógico a usuarios que buscan lo más potente del mercado y no les importa el precio. Obviamente es compatible con los estándares ATX 3.1, PCIe 5.1 y cuenta también con certificación 80 Platinum otorgado por Cybenetics, además de 80 Plus Titanium

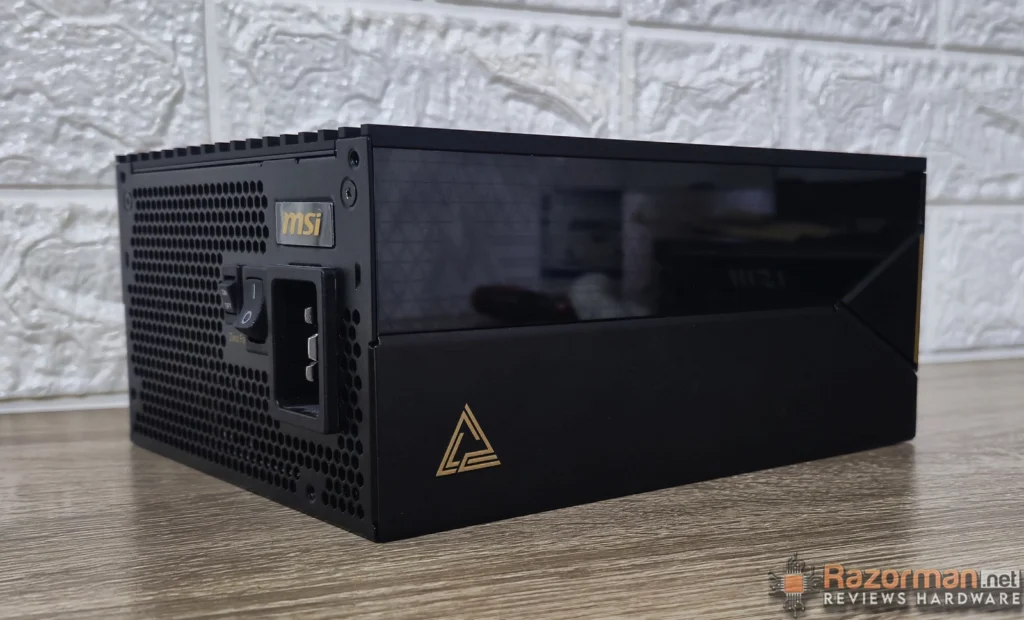

Sus dimensiones son de 190 x 150 x 86 mm y construcción FULL MODULAR , con una calidad de materiales simplemente ejemplar y un diseño diferenciado de cualquier otra fuente de MSI.
En los laterales, el visible tras la instalación de la fuente tiene una pequeña ventana que se ilumina con el logo MEG de la gama a la cual pertenece la fuente, mientras que en opuesto encontramos el logo y serigrafiado este logo.

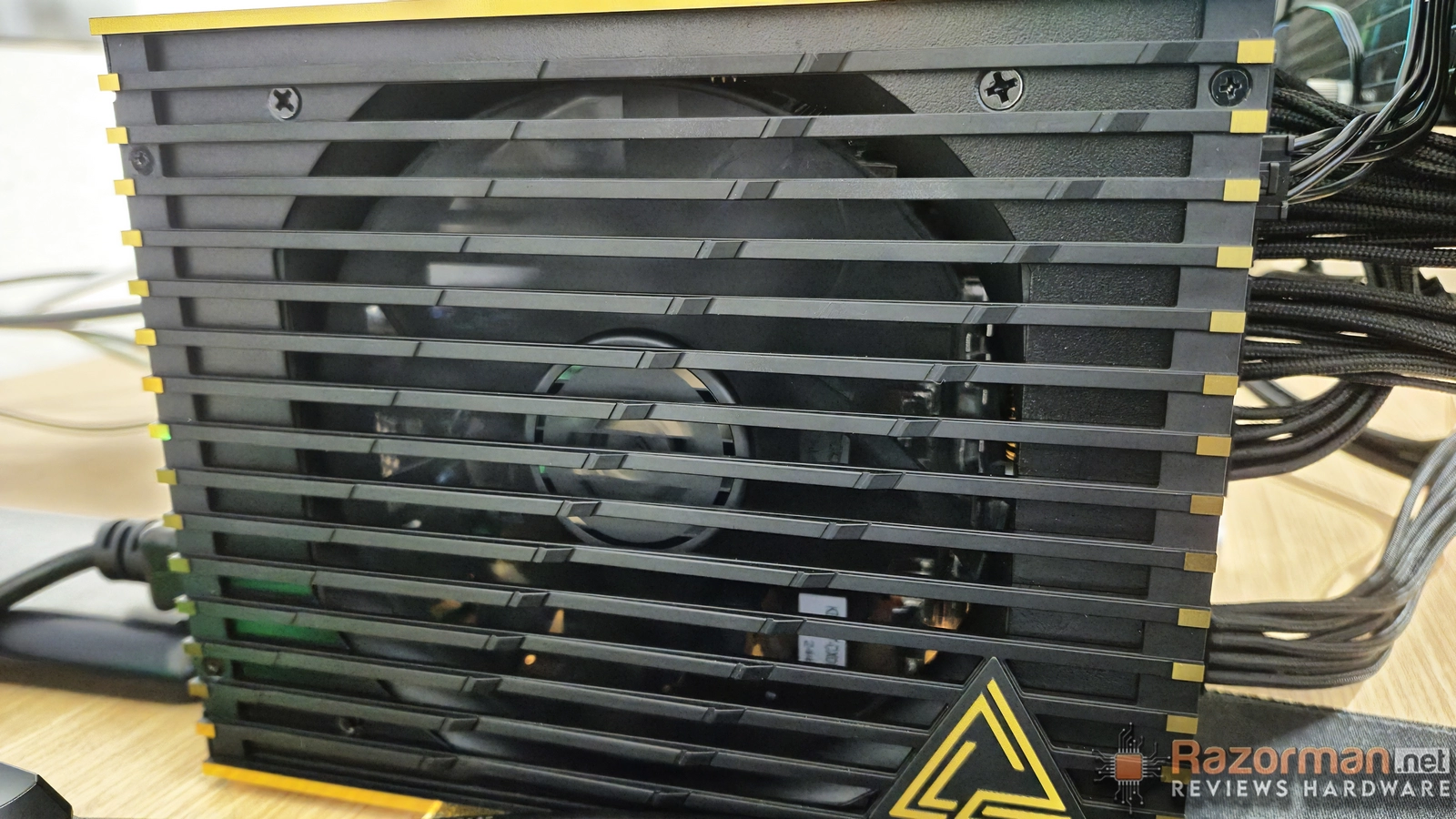

En la zona superior encontramos tan sólo una pegatina con las principales especificaciones energéticas de la fuente. Ésta está perfectamente refrigerada gracias a un ventilador de 135mm con función semi-pasiva y protegido por un diseño de franjas longitudinales en forma de rejilla con el aditamiento del logo de MEG de nuevo.
En la zona delantera vemos un rejila para permitir la expulsión de aire caliente, el interruptor de encendido/apagado y el botón Zero Mode, para detener el funcionamiento del ventilador.
El apartado de conexiones es de sobresaliente, pues pocas veces se ven tal número de conexiones y contando con un doble conector 12V-2X6 por lo que podremos alimentar 2 RTX 5090 sin problemas.
INTERIOR
Tras retirar los oportunos tornillos que sujetan la carcasa exterior ya tenemos acceso al interior d ela fuente MSI MEG Ai1600T PCIE5.
El ventilador que refrigera la circuitería de la fuente es el modelo 135mm Dual Ball Bearing Fan (ZFB132512H) firmado por ZIC y funcionamiento por doble rodamiento de bolas.
La fuente está fabricada por CWT , con 10 años de garantía, y certificación Cybenetics Titanium , el máximo galardón posible , contando con las típicas y habituales protecciones OCP / OTP / OPP / SCP / OVP / UVP / SIP / NLO y un doble condensador japonés Nippon Chemicon de 420V y 770uF.
La potencia de 1600W puede ser aumentada en casos de extremo requerimiento hasta los 3840W durante 100 unidades.
CONEXIONES

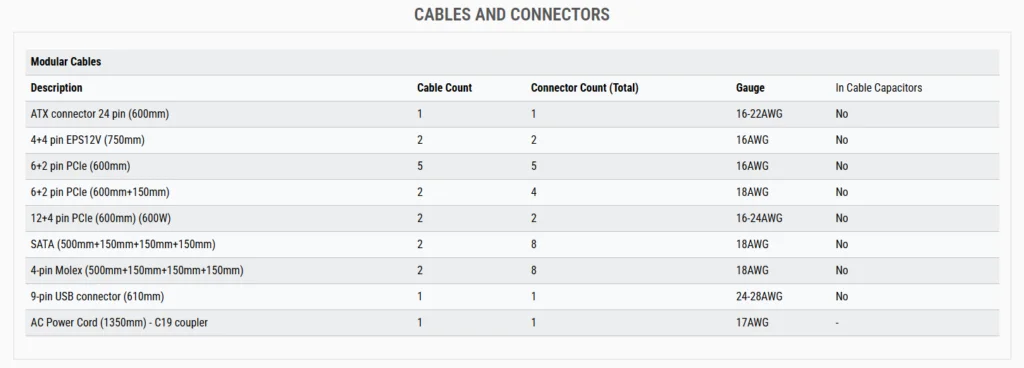

En la imagen vemos la gran cantidad de cables que se incluyen con la fuente y a continuación un esquema de su longitud:
PRUEBAS DE RENDIMIENTO
El setup de pruebas está compuesto por los elementos incluidos en la siguiente tabla:
| PLACA BASE | ASUS TUF GAMING A620M-PLUS |
| PROCESADOR | AMD RYZEN 7 7600 |
| SOFTWARE MONITORIZACION | OCCT 13 |
| SISTEMA OPERATIVO | WINDOWS 11 |
| TARJETA GRAFICA | SAPPHIRE RADEON RX 7900XT |

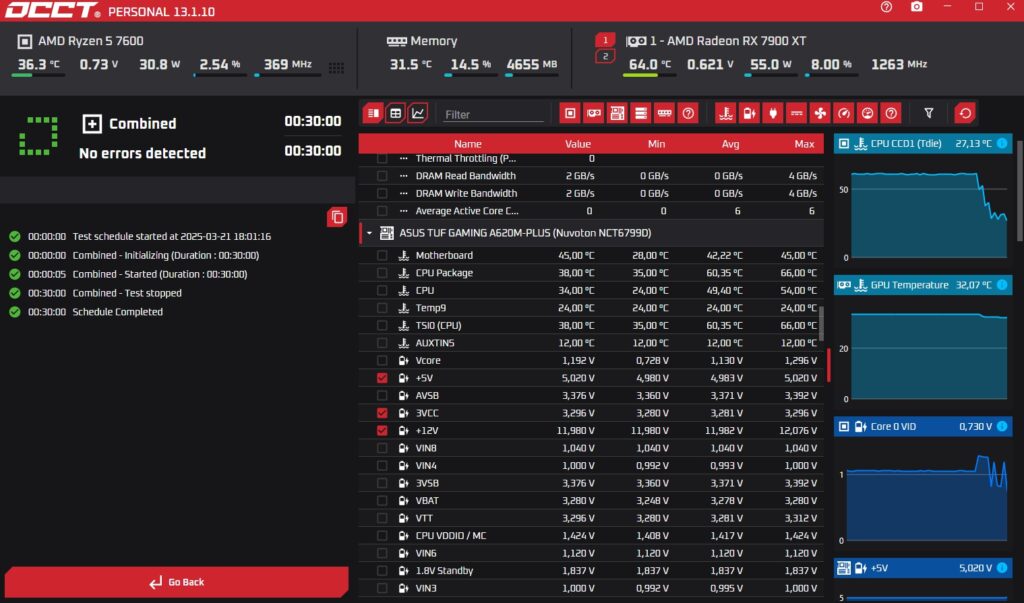

Para las prueba vamos a estresar al máximo tanto la CPU como la gráfica, mediante la prueba de estress de OCCT 13 durante 30 minutos consecutivos, pues es a día de hoy el bench más completo y con más posibilidades tanto para estresar la CPU como la gráfica

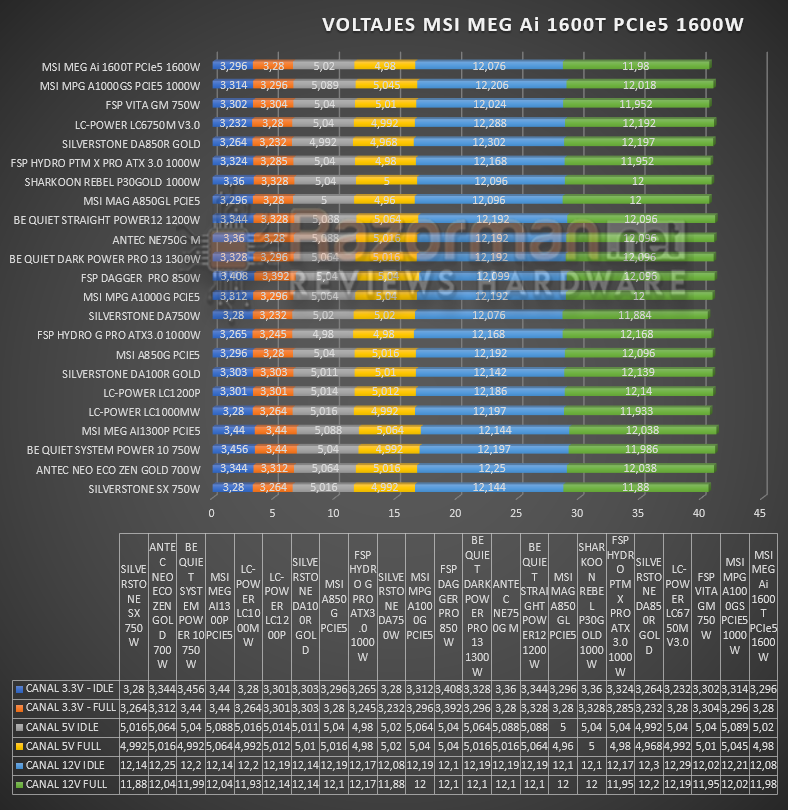

En IDLE el voltaje fué de 3.296V mientras que en FULL el voltaje bajó hasta los 3.280V. El canal de 5V varió desde los 5.020V en IDLE a los 4.980V en FULL, mientras que el canal de 12V paso de los 12.076V en IDLE a los 12.980V en FULL.
El consumo de la CPU fué de 99.8W y el de la gráfica de 287W. La fuente pasa este test con el ventilador parado, no supone el más mínimo problema. Impresionante.
CONCLUSIONES FINALES Y PUNTUCION
