Os presentamos la review de la Lian Li Edge Platinum V2 1000W, una fuente de alimentación ATX 3.1 con forma de L, que orienta los conectores modulares hacia la cámara trasera de las cajas de doble cámara para acortar el recorrido del cableado.
- Unboxing y accesorios Lian Li Edge Platinum V2 1000W: embalaje, cables y Edge Hub V2
- Diseño exterior de la Lian Li Edge Platinum V2 1000W: formato en L para chasis de doble cámara
- Diseño interior de la Lian Li Edge Platinum V2 1000W: plataforma Helly revisada
- Filter Light y refrigeración de la Lian Li Edge Platinum V2 1000W: cómo funciona el aviso de limpieza
- Cables y conexiones de la Lian Li Edge Platinum V2 1000W: un 12V-2×6 nativo y tres PCI-E
- Edge Hub V2 y L-Connect 3 en la Lian Li Edge Platinum V2 1000W: ventiladores y USB
- Prestaciones de la Lian Li Edge Platinum V2 1000W: prueba de estrés
- ¿Merece la pena la Lian Li Edge Platinum V2 1000W?
- FAQ Lian Li Edge Platinum V2 1000W
Esta segunda versión incluye el Edge Hub V2, un concentrador magnético de ventiladores y USB que se controla desde L-Connect 3, y estrena el Filter Light, un LED que avisa de limpiar el filtro antipolvo al cumplirse 360 horas de uso del ventilador.
LIAN LI EDGE PLATINUM V2 1000W: Review en Español
Muchas gracias a Lian Li por enviarnos esta fuente de alimentación Lian Li Edge Platinum V2 1000W para la review.
Unboxing y accesorios Lian Li Edge Platinum V2 1000W: embalaje, cables y Edge Hub V2
Comenzamos la review por la caja de cartón que protege la fuente, de color negro con los cantos en azul claro. El frontal muestra una imagen del producto con el Edge Hub V2 ya acoplado en el lateral, los sellos 80 Plus Platinum, Cybenetics Platinum y PPLP Platinum, y el distintivo de 10 años de garantía.

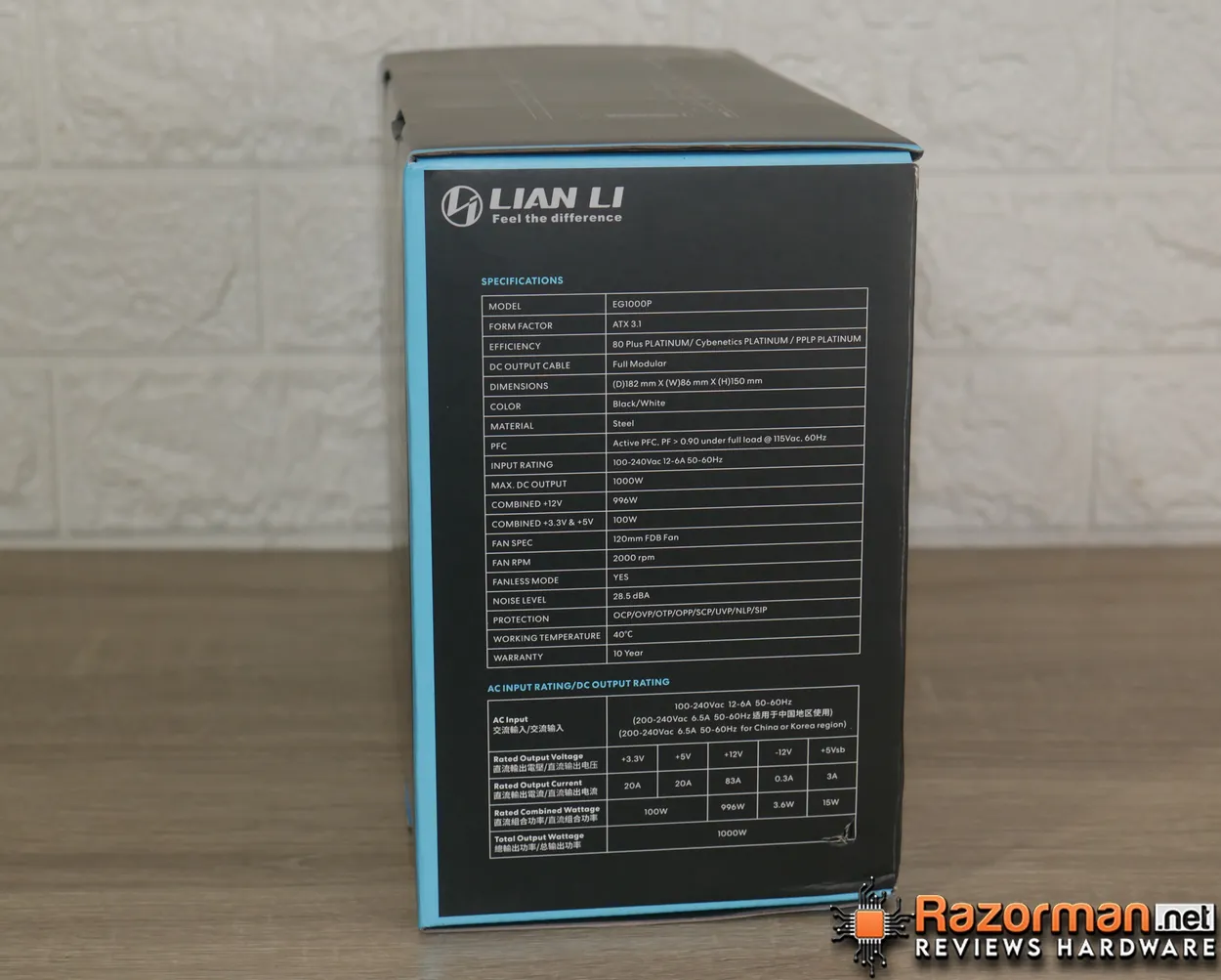

Un lateral recoge la tabla de especificaciones completa, con los amperios de cada raíl y el reparto de vatios entre las líneas de +3.3V, +5V y +12V. Ahí se ve que de los 1000W totales, 996W salen por la línea de +12V, que es la que alimenta procesador y gráfica.

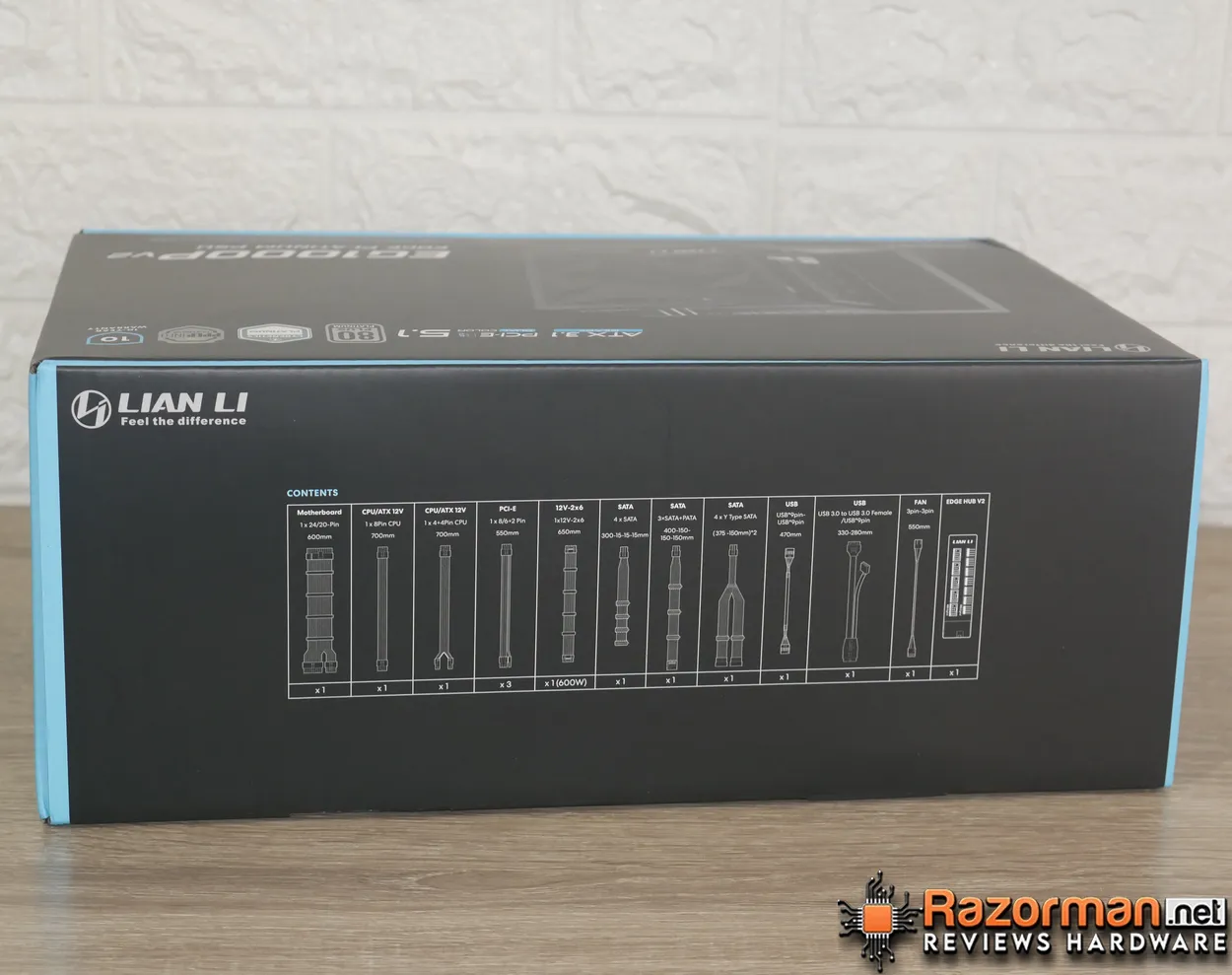

El lateral opuesto ilustra uno por uno los cables incluidos, con su tipo de conector y sus longitudes exactas en milímetros. Esa tabla es más útil de lo que parece, ya que permite comprobar antes de comprar si el cable de procesador llega hasta la parte alta de tu placa.

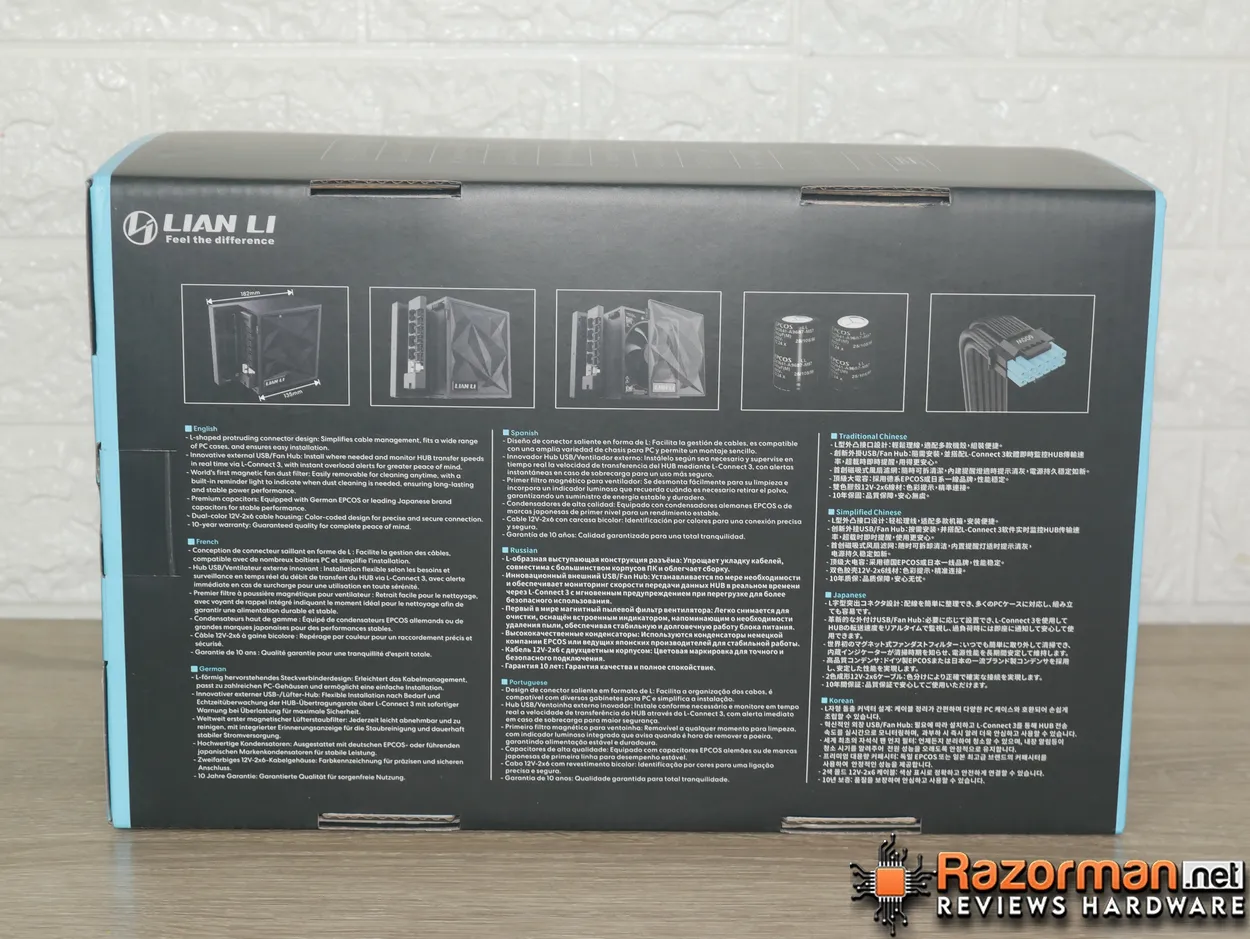

La trasera resume en cinco apartados las novedades de esta generación, con texto en español entre los diez idiomas: el conector en forma de L, el hub de ventiladores y USB, el filtro antipolvo magnético con su indicador luminoso, los condensadores y el cable 12V-2×6 con carcasa bicolor.
Es poco habitual encontrar la descripción traducida en una fuente de esta gama, así que el comprador español no se queda a ciegas.
En el cuarto lado aparecen la curva de eficiencia a 115Vac y 230Vac y la del ruido y revoluciones del ventilador frente a la potencia entregada, además de la etiqueta con el modelo exacto, EG1000P BLACK, y su código de barras. Son cifras del propio fabricante, de modo que las menciono como parte del embalaje y no las uso para valorar la fuente, por los motivos que explico en el apartado de prestaciones.

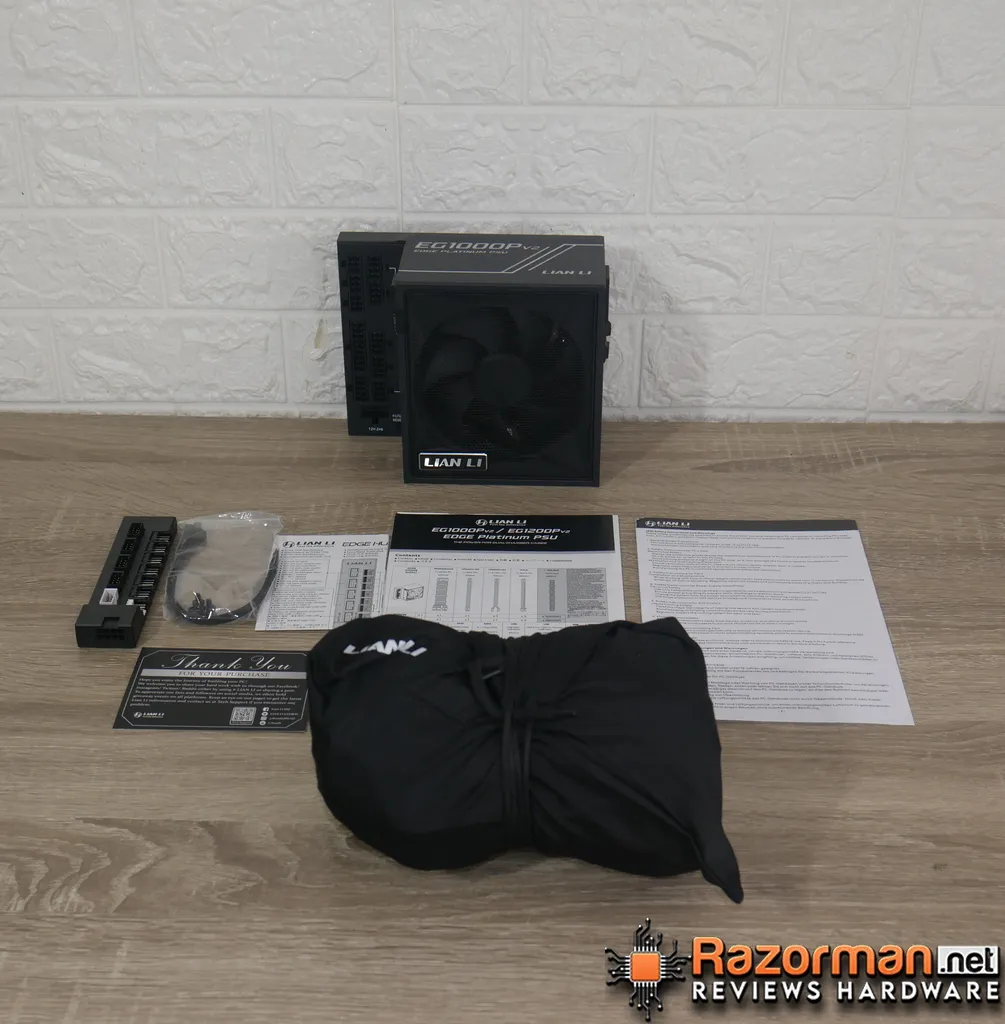

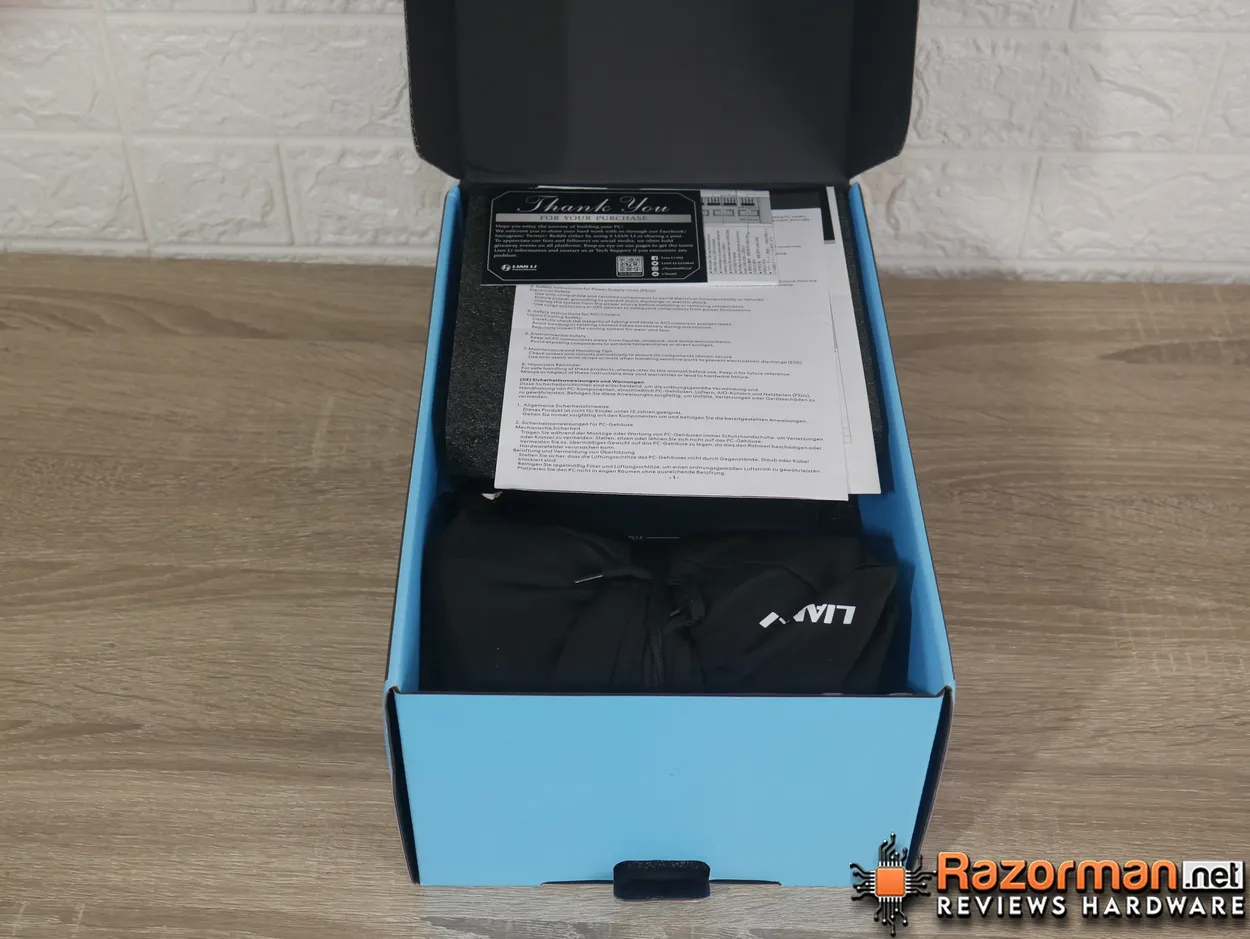

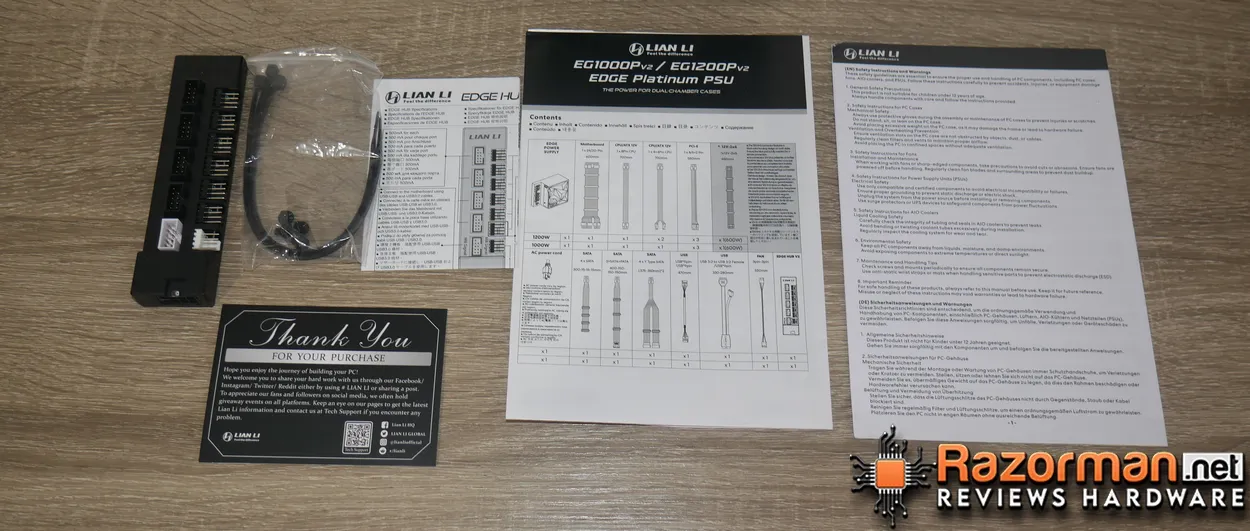

Al levantar la tapa aparecen una tarjeta de agradecimiento con un código QR de soporte, el manual de instalación y la hoja de advertencias de seguridad en varios idiomas. Debajo se encuentra la fuente, encajada en espuma protectora y guardada en una bolsa de tela negra con el logotipo de la marca, la misma solución que Lian Li emplea en sus fuentes de gama alta.
El Edge Hub V2 ocupa su propio hueco, y el paquete se completa con tres cables para enlazarlo con el equipo: uno de 9 pines a 9 pines de 470mm, uno de ventilador de 4 pines a 4 pines de 550mm y un tercero que ocupa el cabezal USB 3.0 de la placa y devuelve esa conexión al frontal de tu torre mediante un conector hembra.

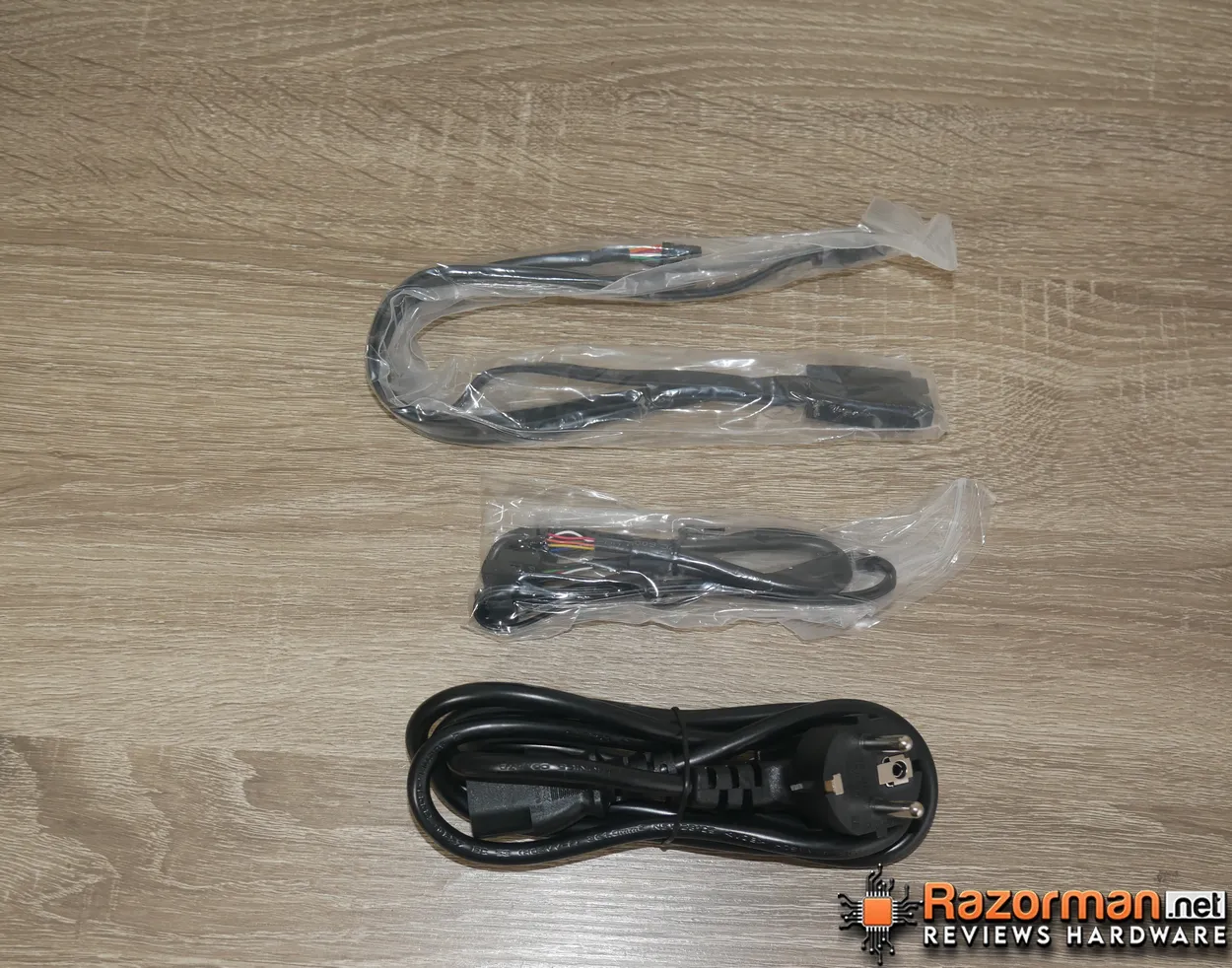

Cierran el conjunto el cable de corriente con clavija Schuko, los tornillos de montaje y una bolsa de bridas de velcro reutilizables.
Ese tercer cable es el detalle que más agradezco del conjunto, ya que la mayoría de los concentradores internos te obligan a sacrificar el único cabezal USB 3.0 de la placa.
Características técnicas de la Lian Li Edge Platinum V2 1000W
| Característica | Lian Li Edge Platinum V2 1000W |
|---|---|
| General | |
| Modelo | EG1000P |
| Formato | ATX 3.1 |
| Dimensiones | 182 x 86 x 150mm (fondo x ancho x alto) |
| Color | Negro o blanco |
| Material | Acero |
| Cableado | Totalmente modular |
| Certificaciones | |
| Sellos impresos en el embalaje | 80 Plus Platinum, Cybenetics Platinum y PPLP Platinum |
| Informe de Cybenetics del V2 | No localizado a fecha de esta review |
| Potencia y raíles | |
| Potencia total | 1000W |
| +12V | 83A (996W) |
| +3.3V | 20A |
| +5V | 20A |
| Combinada +3.3V y +5V | 100W |
| -12V | 0.3A (3.6W) |
| +5Vsb | 3A (15W) |
| Entrada | |
| Tensión | 100-240Vac |
| Corriente | 12-6A |
| Frecuencia | 50-60Hz |
| PFC | Activo, FP > 0.90 a plena carga (115Vac) |
| Protecciones | |
| Circuitos | OCP, OVP, OTP, OPP, SCP, UVP, NLP, SIP |
| Refrigeración | |
| Ventilador | Hong Hua HA1225M12F-Z, 120mm FDB (12V, 0.45A) |
| Modo semipasivo | Sí, con botón START / STOP |
| Filtro antipolvo | Magnético |
| Aviso de limpieza | LED Filter Light con botón FILTER RESET |
| Temperatura de trabajo | 40°C |
| Conectores | |
| Placa base 24/20 pines | 1 (600mm) |
| CPU 8 pines | 1 (700mm) |
| CPU 4+4 pines | 1 (700mm) |
| PCI-E 8/6+2 pines | 3 (550mm) |
| 12V-2×6 | 1 (650mm, 600W) |
| SATA | 11 en tres tiras, más 1 Molex |
| Edge Hub V2 | |
| Salidas de ventilador | 6 PWM (2A cada una) |
| Cabezales USB | 4 de 9 pines (8 puertos USB 2.0) |
| Montaje | Magnético |
| Alimentación | Desde la fuente o PCI-E de 8 pines |
| Garantía y precio | |
| Garantía | 10 años (2 el hub) |
| PVP recomendado | 164.99 € |
Diseño exterior de la Lian Li Edge Platinum V2 1000W: formato en L para chasis de doble cámara

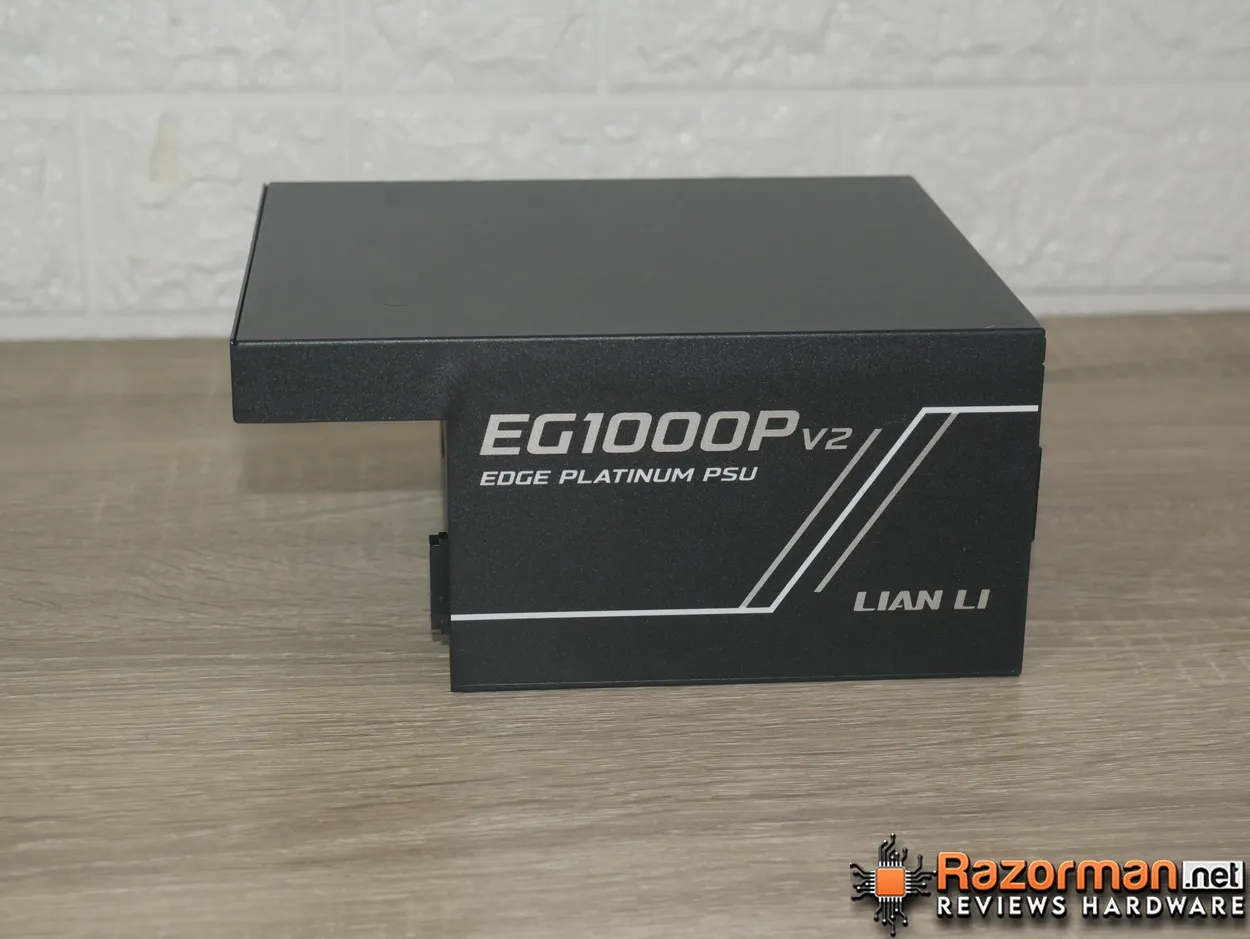

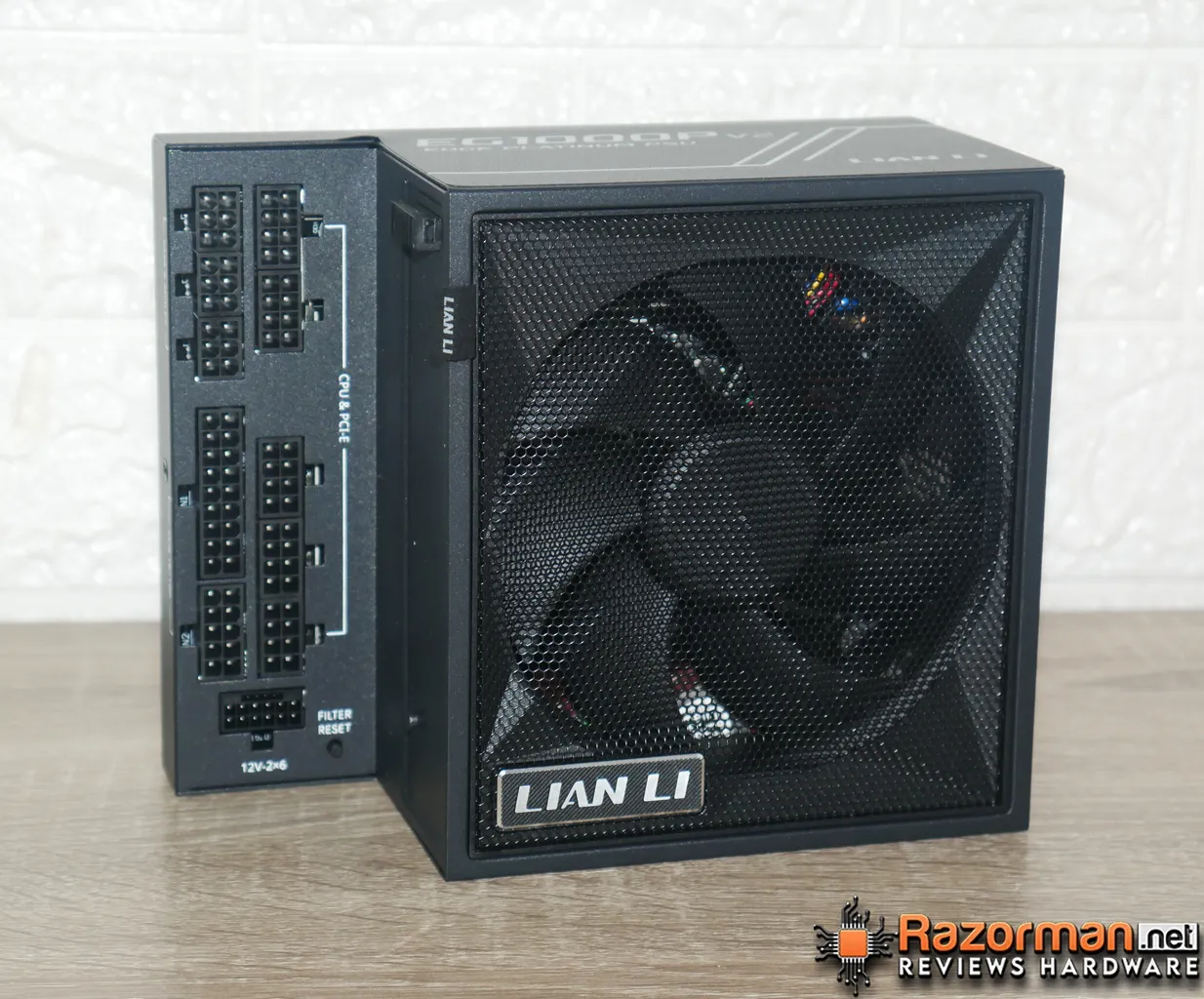

La forma en L es la principal característica de diseño de esta fuente: el cuerpo mide 182mm de fondo, 86mm de ancho y 150mm de alto, con un saliente inferior que aloja el panel de conectores. En una caja de doble cámara se instala en vertical, de modo que ese panel queda de cara al abrir el lateral trasero en lugar de escondido al fondo.
La carcasa de la fuente es de acero, no de aluminio, y se nota en el peso y en la rigidez. La forma en L deja en voladizo la parte superior, que es justo por donde tiendes a agarrarla al sacarla de la caja, y ahí no se aprecia ninguna flexión ni crujidos de chapa al hacer fuerza.
El acabado es negro mate, con una textura rugosa fina que resiste mejor las huellas que un lacado liso, y es uniforme en toda la carcasa, incluido el interior del hueco de la L. La serigrafía blanca del modelo y las etiquetas del panel de conectores están impresas con nitidez, sin bordes irregulares.
Es una fuente sobria, sin iluminación RGB: la única luz es el LED del Filter Light. El conjunto transmite la solidez que se espera a este precio, aunque sin el toque de distinción que da el aluminio cepillado de otras fuentes de gama alta.

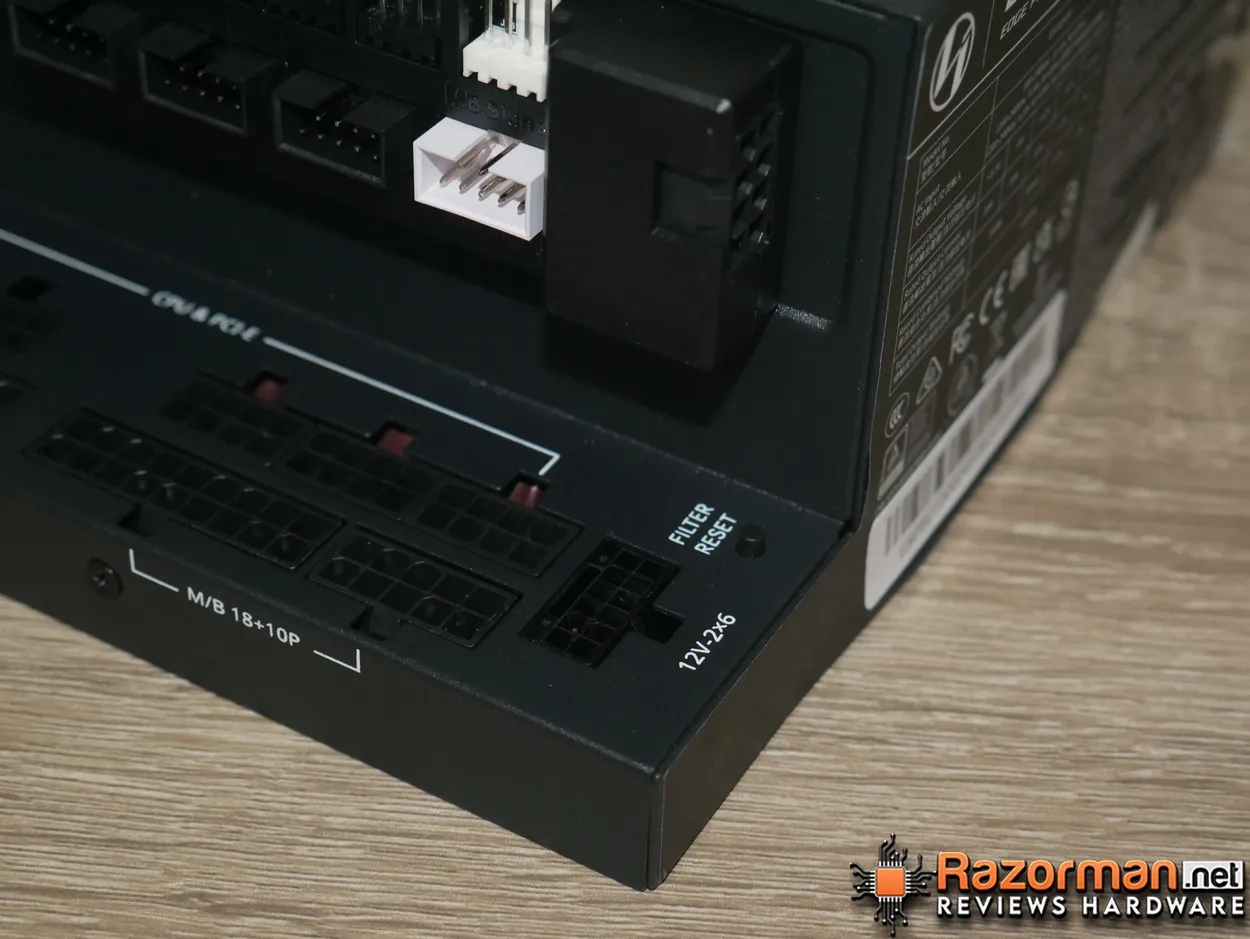

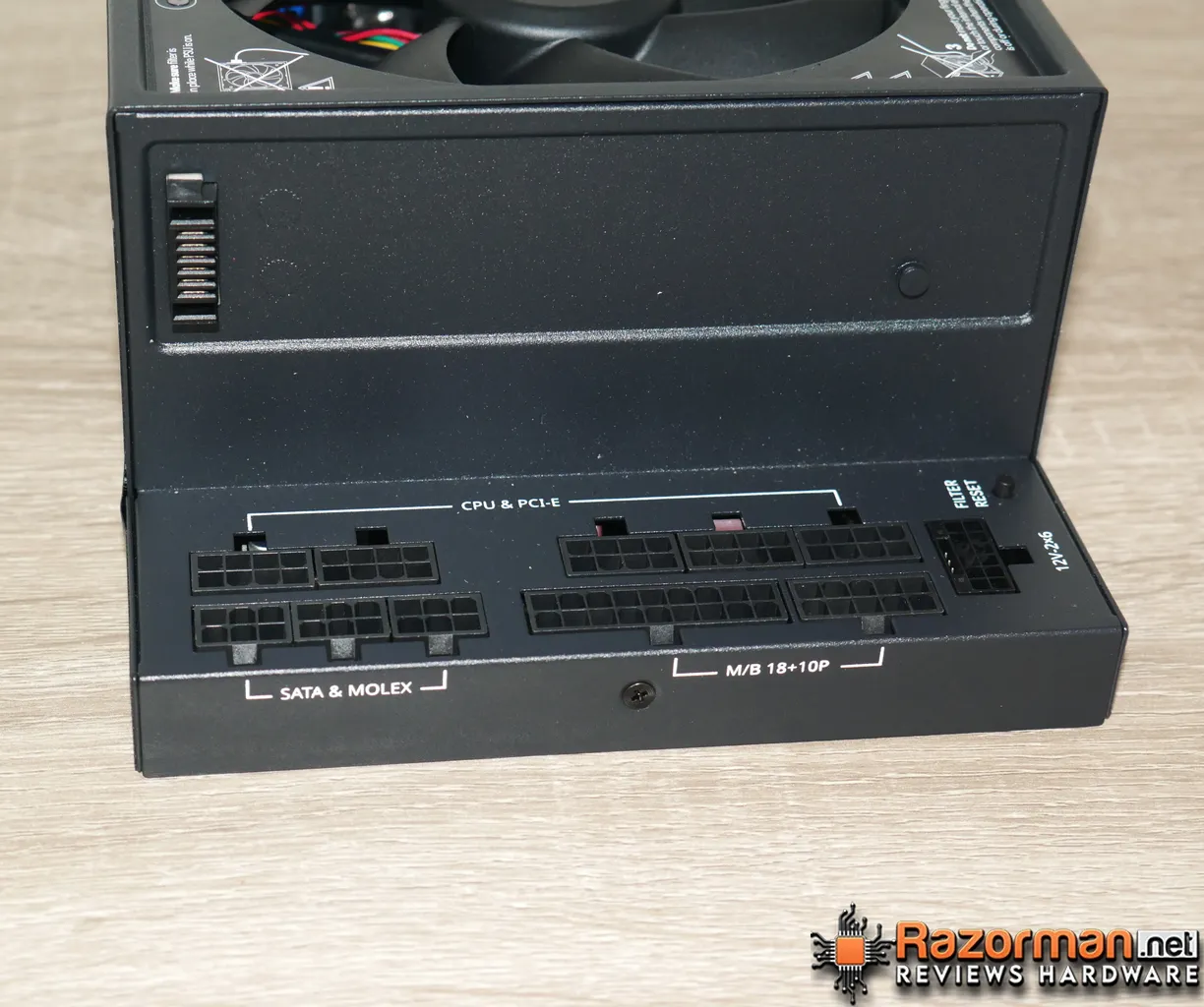

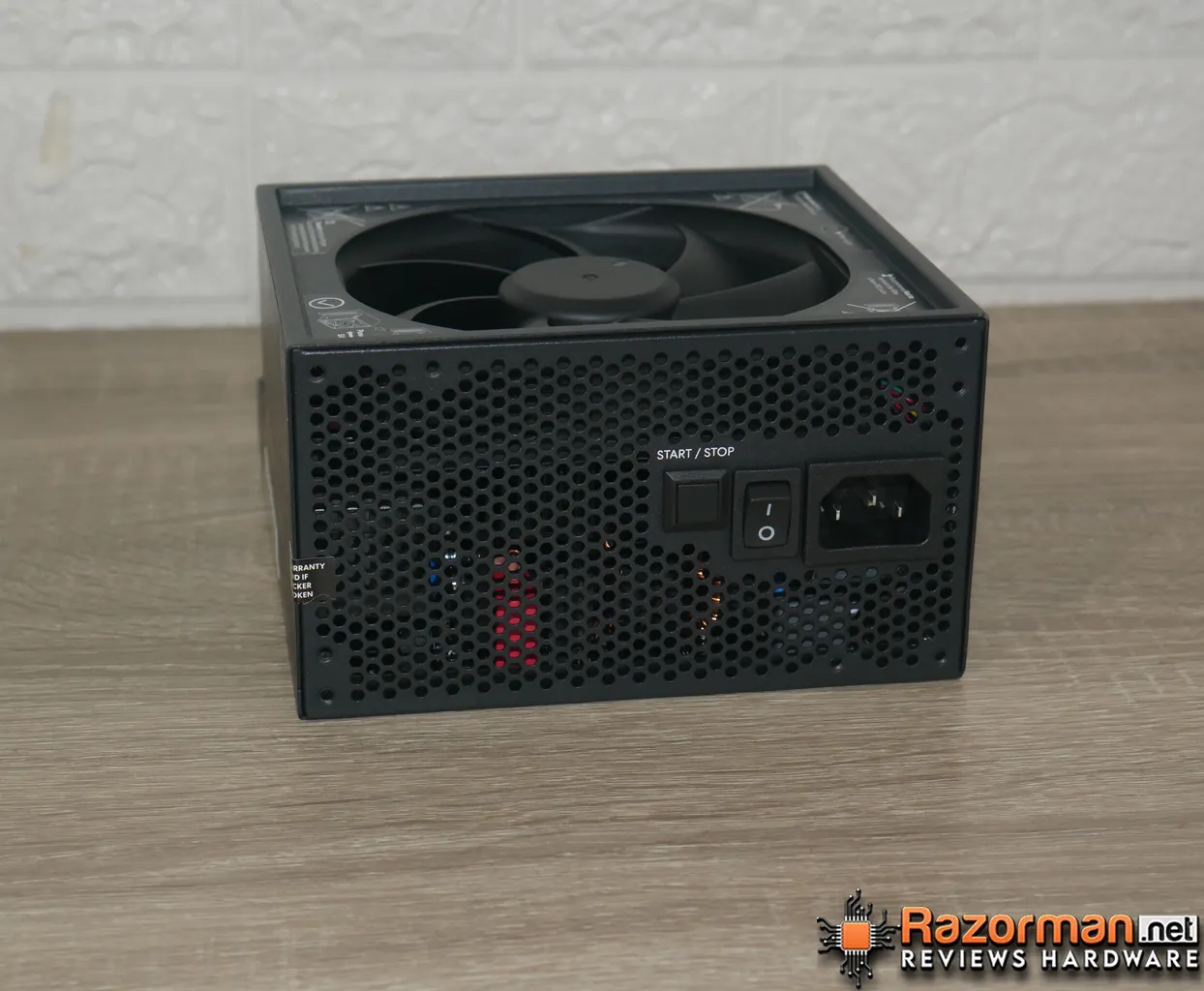

El panel de conectores agrupa las salidas con etiquetas serigrafiadas (M/B 18+10P, CPU & PCI-E, SATA & MOLEX y 12V-2×6), y en la trasera, sobre una malla de panal, quedan el interruptor de encendido, la toma IEC C14 y el botón START / STOP del modo semipasivo. Me gusta que todo esté rotulado en la propia fuente, porque evita consultar el manual para saber dónde va cada cable.
El lateral superior lleva impresa la etiqueta de especificaciones con la tabla de salidas por línea, los sellos 80 Plus Platinum y PPLP Platinum, el modelo exacto (EG1000P) y el número de serie. Va serigrafiada sobre la propia chapa, no en una pegatina de papel, de modo que no se despega ni se borra con el roce del cableado.
Tener esos datos bien visibles en la unidad y no solo en el embalaje sirve el día que necesites consultar los amperios de cada línea con la fuente ya montada dentro de la caja.
Diseño interior de la Lian Li Edge Platinum V2 1000W: plataforma Helly revisada

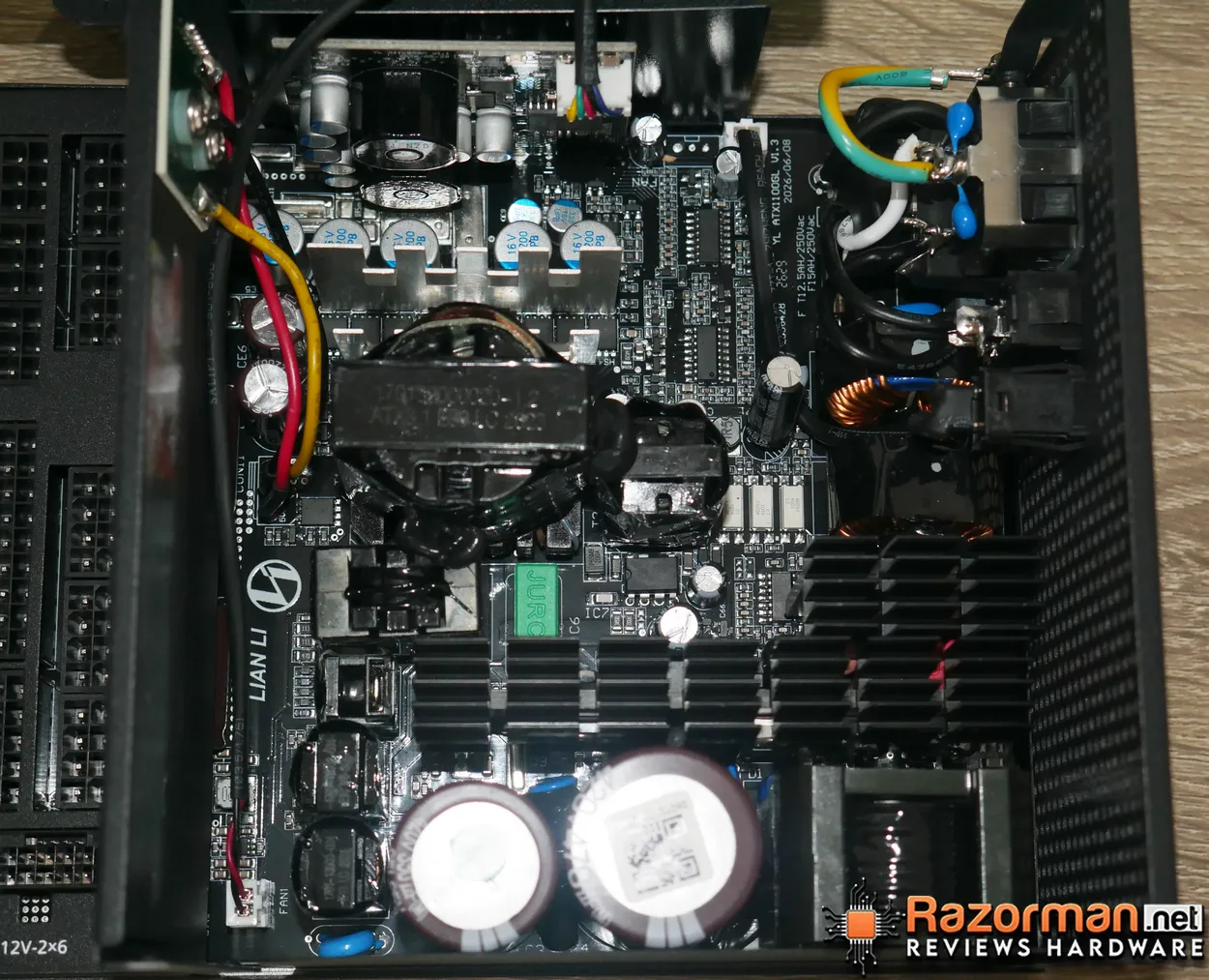

Al retirar la tapa aparece una placa poblada con orden: la entrada de corriente en una esquina, la etapa primaria junto a dos disipadores de aletas, el transformador principal en el centro y el secundario pegado al panel modular. Apenas hay cableado suelto, más allá del ventilador y de dos hilos de detección, de modo que el paso del aire queda despejado.

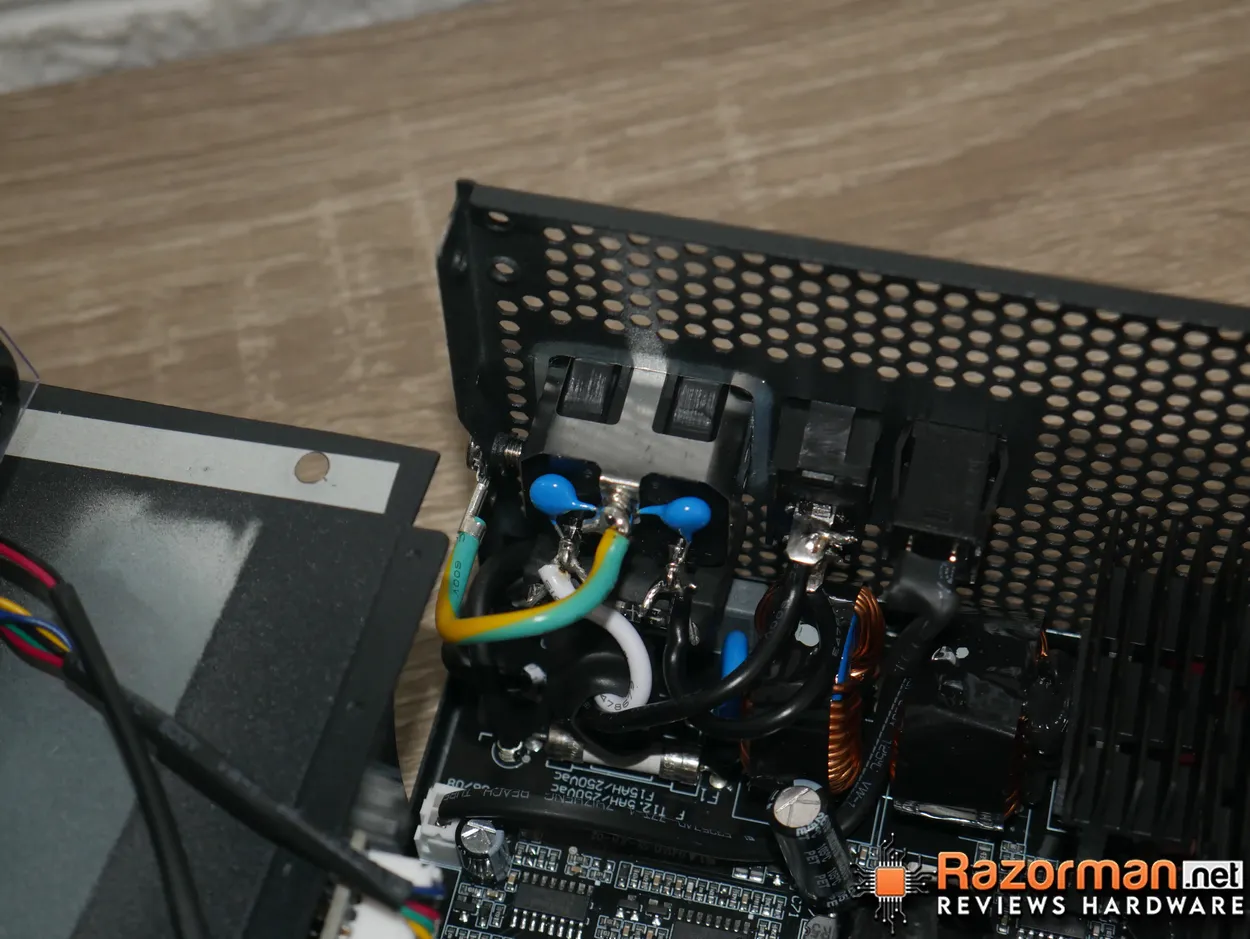

El filtrado de entrada empieza en el propio conector IEC, con dos condensadores Y soldados a sus patillas, y continúa en la placa con el fusible y las bobinas de filtrado antes de llegar al rectificador. Es un detalle de fuente cuidada, ya que parte del ruido eléctrico se ataja antes de que el cable toque la placa.

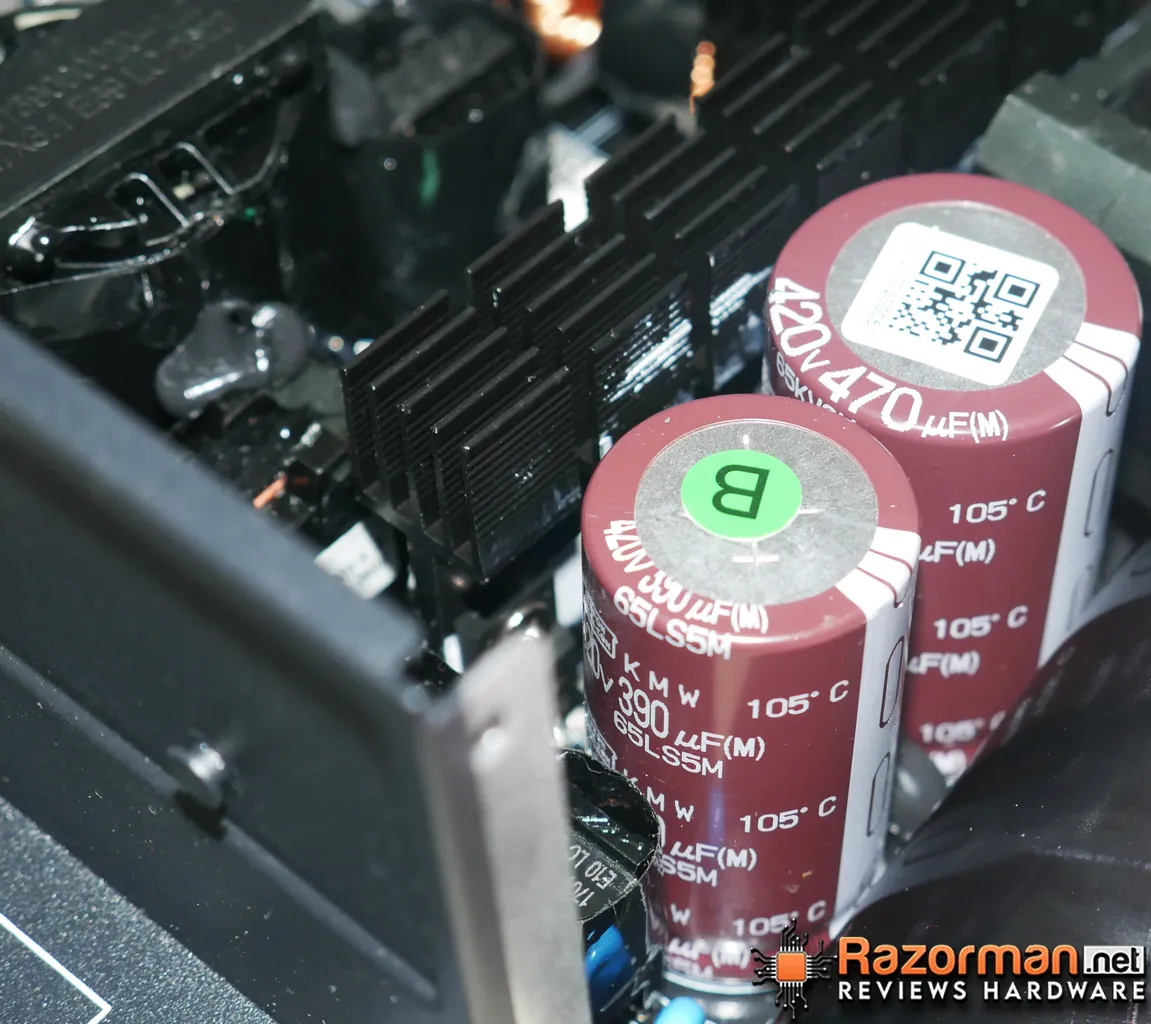

Los dos condensadores primarios son de 420V y 105°C: uno de 470µF y otro de 390µF, 860µF en total, y en el segundo se lee la serie KMW de Nippon Chemi-Con, mientras que en la anterior generación encontrábamos dos de 470µF , de modo que la tensión nominal sube y la capacidad total baja un poco.

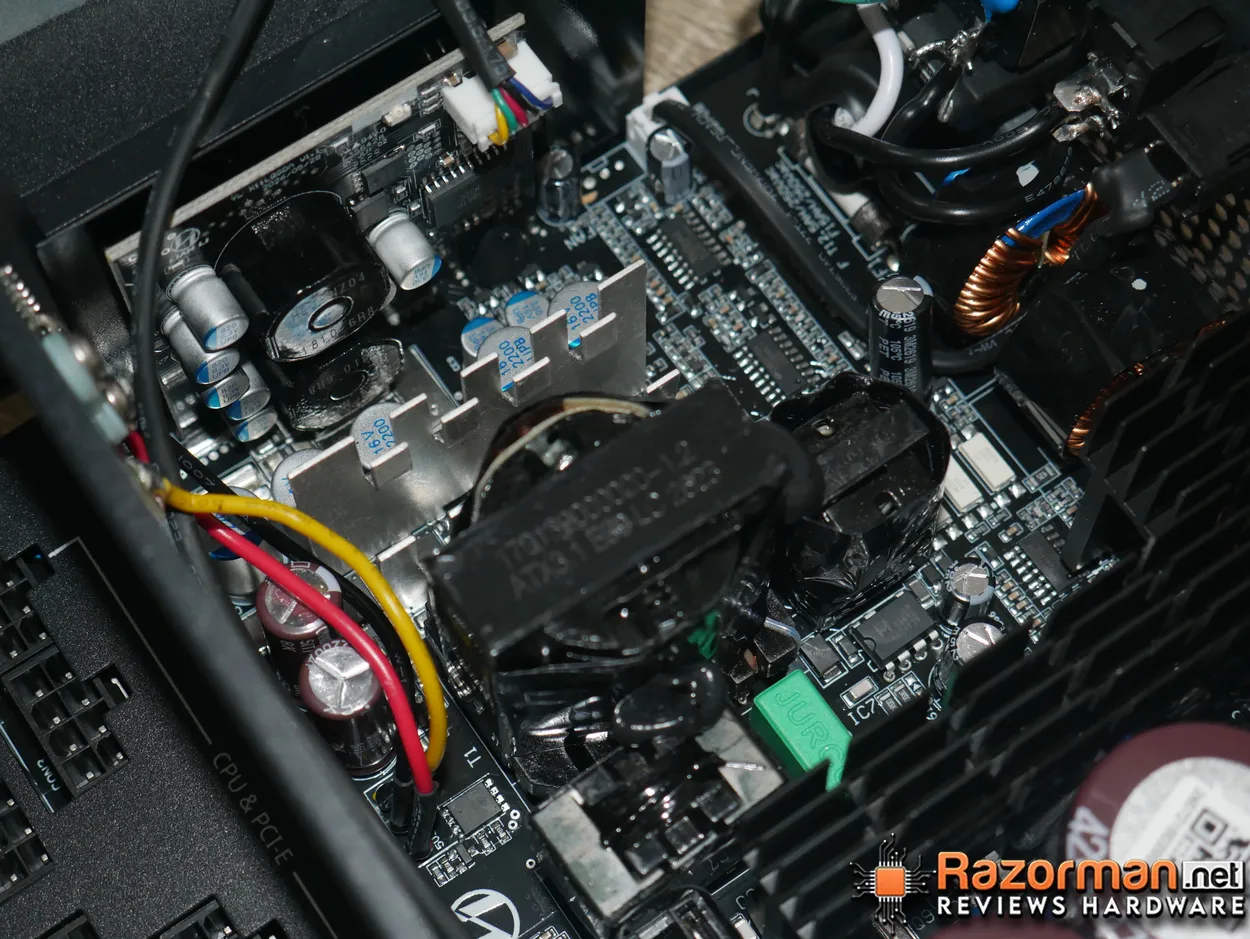

En el centro, el transformador principal y uno auxiliar más pequeño están fijados con adhesivo negro, igual que las bobinas, para evitar vibraciones y zumbidos. En el secundario, una placa de aluminio con aletas hace de disipador, rodeada de condensadores electrolíticos de 16V y 2200µF y de condensadores de polímero junto al panel modular.
No he desoldado nada ni he retirado los disipadores, así que no identifico los controladores ni los transistores, y por eso no afirmo qué topología usa. La etiqueta señala como fabricante a Helly Technology (Guangzhou), el mismo que Cybenetics recoge para el Edge 1000 anterior.
No he desoldado nada ni he retirado los disipadores, así que no identifico los controladores ni los transistores, y por eso no afirmo qué topología usa. La etiqueta señala como fabricante a Helly Technology (Guangzhou), el mismo que Cybenetics recoge para el Edge 1000 anterior.
Con lo que sí puedo comparar, el balance es favorable. Entre el Edge 1000 de 2024 y esta V2 cambian los condensadores primarios (de dos Nichicon de 400V a la pareja de 420V de 470µF y 390µF), aparece el filtro antipolvo magnético con su contador de horas y se rehace el panel modular para dar cabida al conector del hub. No es la misma fuente con otra pegatina, que es lo que suele esconderse tras un sufijo V2.
Lo que no cambia es el fabricante, Helly Technology, ni el formato en L, de modo que la base eléctrica pertenece a la misma familia de plataforma. Eso tiene su lado bueno, ya que es un diseño con dos años de rodaje y un informe independiente detrás, y su lado menos bueno: las virtudes y los límites de aquella fuente son el punto de partida de esta, y a aquella Cybenetics le dio una nota de ruido correcta, no sobresaliente.
Manipulándola y abriéndola, la sensación es la de un producto cuidado en lo que se ve y se toca: soldaduras limpias, componentes bien fijados y ningún cable estorbando el paso del aire. Lo que haga bajo carga real, con el instrumental adecuado, es otra cuestión, y la trato en el apartado de prestaciones
Filter Light y refrigeración de la Lian Li Edge Platinum V2 1000W: cómo funciona el aviso de limpieza

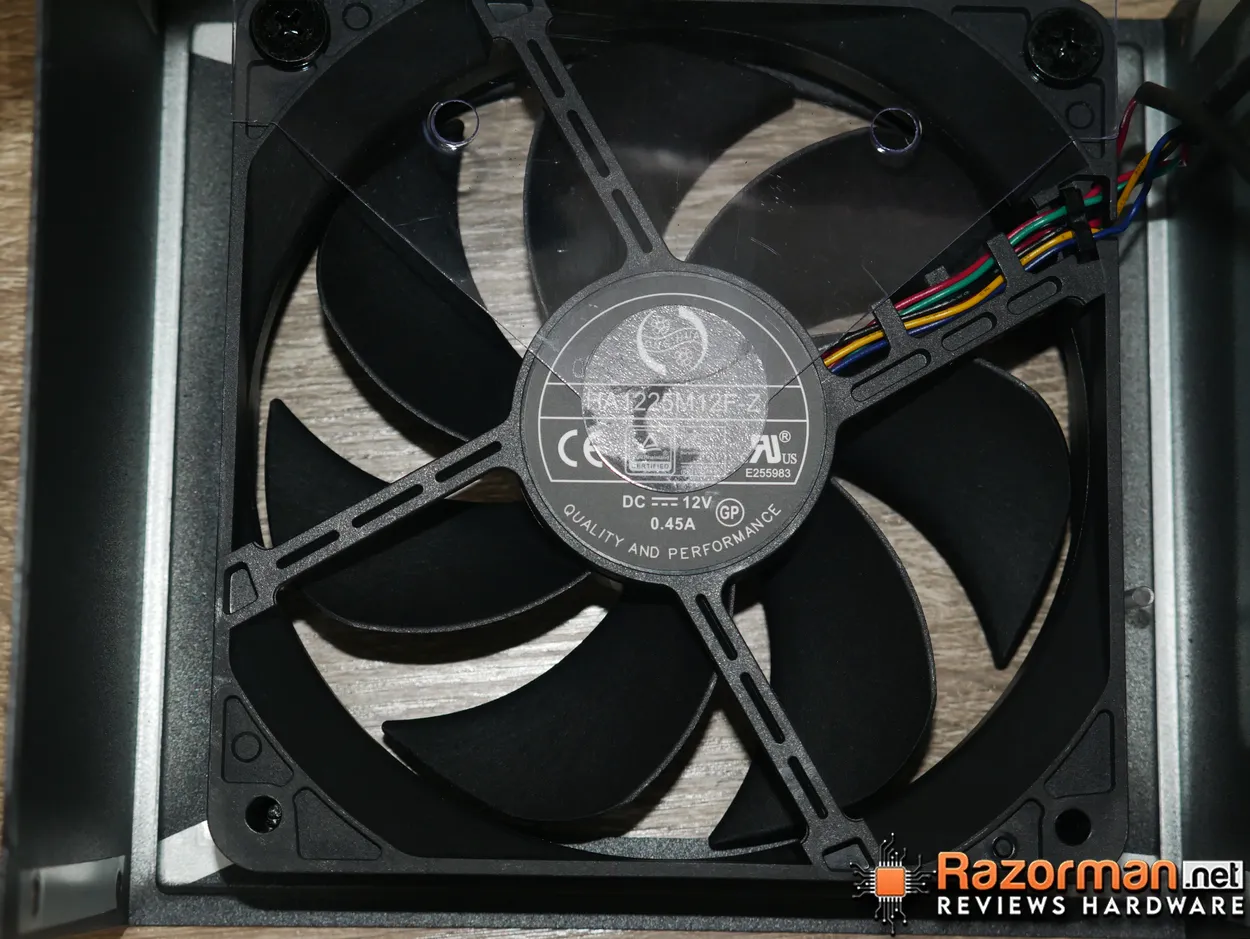

De la refrigeración se encarga un ventilador Hong Hua HA1225M12F-Z de 120mm (12V y 0.45A, según su etiqueta), un modelo con rodamientos de fluidos dinámicos, al igual que el modelo Edge 1000 de la anterior generación.Toma el aire a través de una rejilla con relieve de triángulos y de un filtro antipolvo magnético, y el botón START / STOP de la trasera permite elegir entre el modo semipasivo y el giro continuo.
El Filter Light es un LED situado sobre la rejilla del ventilador que avisa de cuándo toca limpiar ese filtro. No mide la suciedad: es un contador de horas de funcionamiento del ventilador que, según Lian Li, pone el LED en rojo al llegar a 360 horas.
Como cuenta horas de ventilador y no horas de equipo encendido, en modo semipasivo el contador solo avanza cuando el ventilador gira. En un equipo que pasa buena parte del día en reposo, el aviso puede tardar bastante más de 360 horas de uso real.
Las instrucciones están impresas en la propia fuente: mantener el filtro colocado mientras está encendida, no retirarlo en funcionamiento y no introducir los dedos. El proceso, por tanto, es apagar el equipo, retirar el filtro magnético, limpiarlo, volver a colocarlo y pulsar FILTER RESET, el botón situado junto al conector 12V-2×6, para poner el contador a cero.
El aviso está integrado en la fuente, con su LED y su botón, así que no depende de L-Connect 3 ni del hub. Es lo que más me gusta de él, porque funciona igual en cualquier sistema operativo y sin instalar nada.
Le veo dos límites. El primero es que se trata de un temporizador, de modo que avisará igual en una habitación limpia que en una con mascotas donde la suciedad por motivos obvios será mucho mayor, y conviene mirar el filtro antes si el ambiente lo pide.
El segundo es la visibilidad: el LED está en la cara del ventilador, que en una caja de doble cámara mira hacia el panel lateral trasero, así que si ese panel es opaco hay que abrirlo para verlo.
No he llegado a acumular las 360 horas, de modo que no he visto el aviso en rojo ni he comprobado si el contador se conserva al desenchufar la fuente.
Cables y conexiones de la Lian Li Edge Platinum V2 1000W: un 12V-2×6 nativo y tres PCI-E

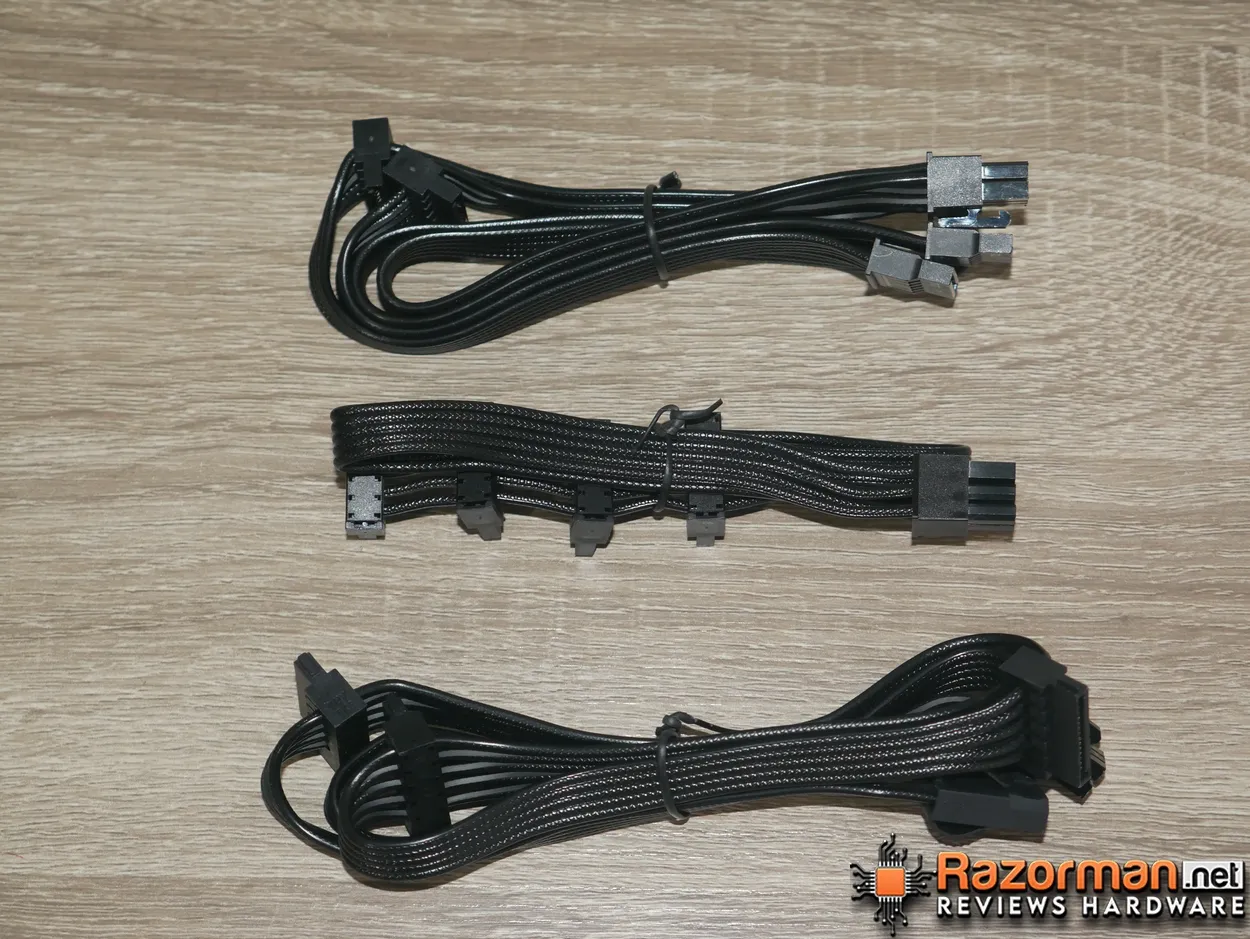

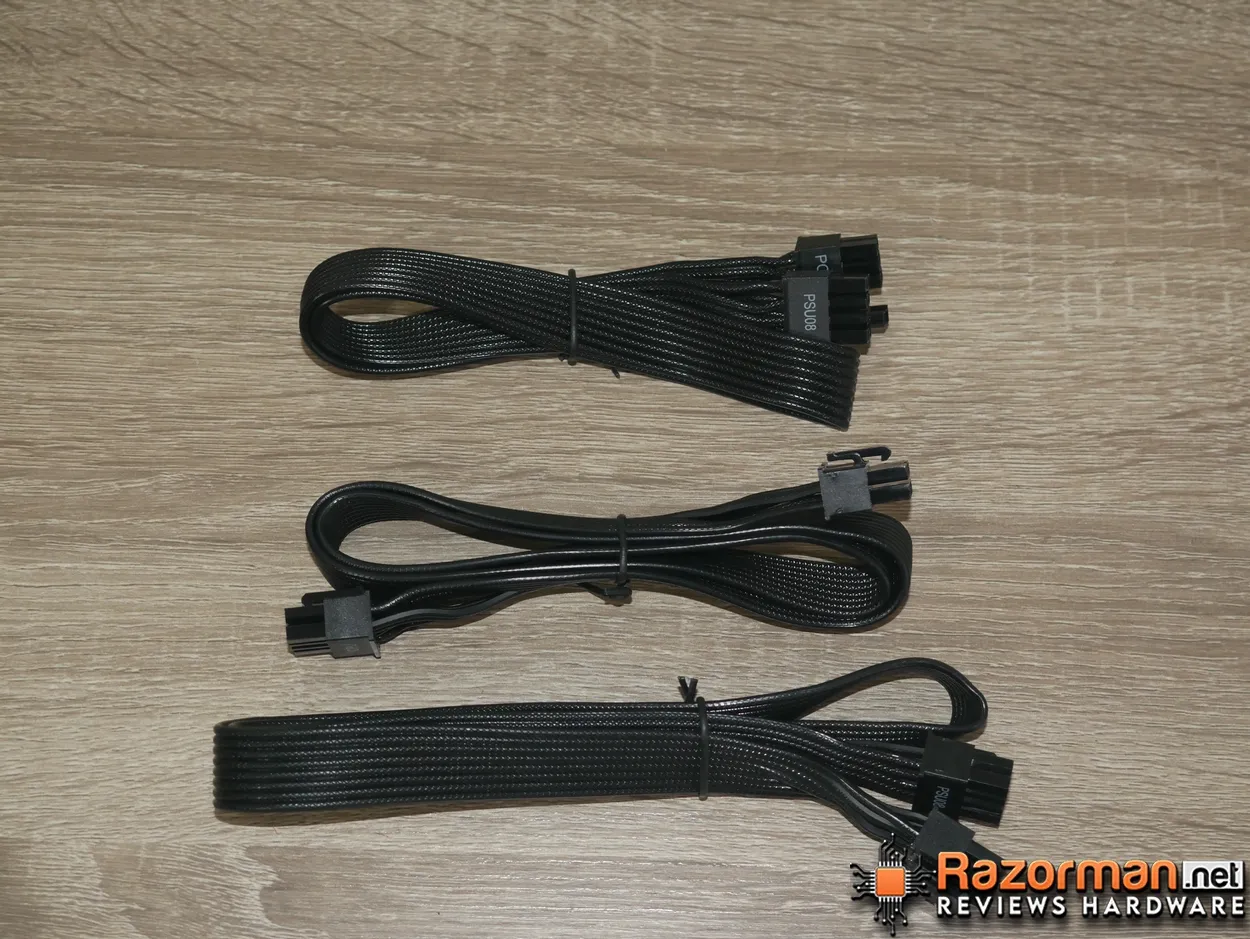

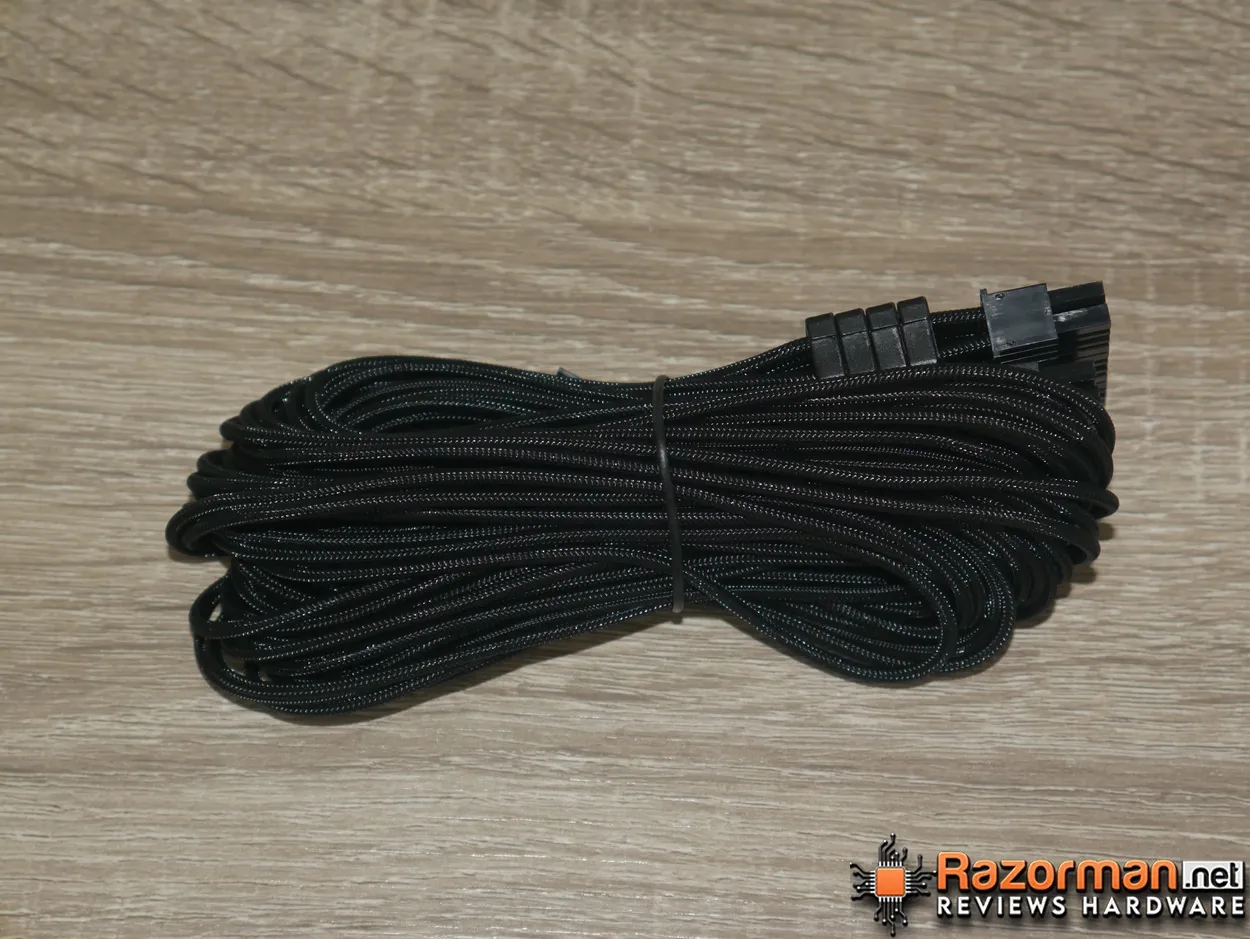

El cableado es totalmente modular y llega en una bolsa de tela, con los cables principales en malla trenzada y los SATA planos:
| Cable | Conectores | Longitud | Uds. |
|---|---|---|---|
| Placa base | 1 x 24/20 pines | 600mm | 1 |
| CPU/ATX 12V | 1 x 8 pines | 700mm | 1 |
| CPU/ATX 12V | 1 x 4+4 pines | 700mm | 1 |
| PCI-E | 1 x 8/6+2 pines | 550mm | 3 |
| 12V-2×6 | 1 x 12V-2×6 (600W) | 650mm | 1 |
| SATA | 4 x SATA | 300-15-15-15mm | 1 |
| SATA + PATA | 3 x SATA + 1 x Molex | 400-150-150-150mm | 1 |
| SATA | 4 x SATA en dos ramales en Y | (375-150mm)*2 | 1 |

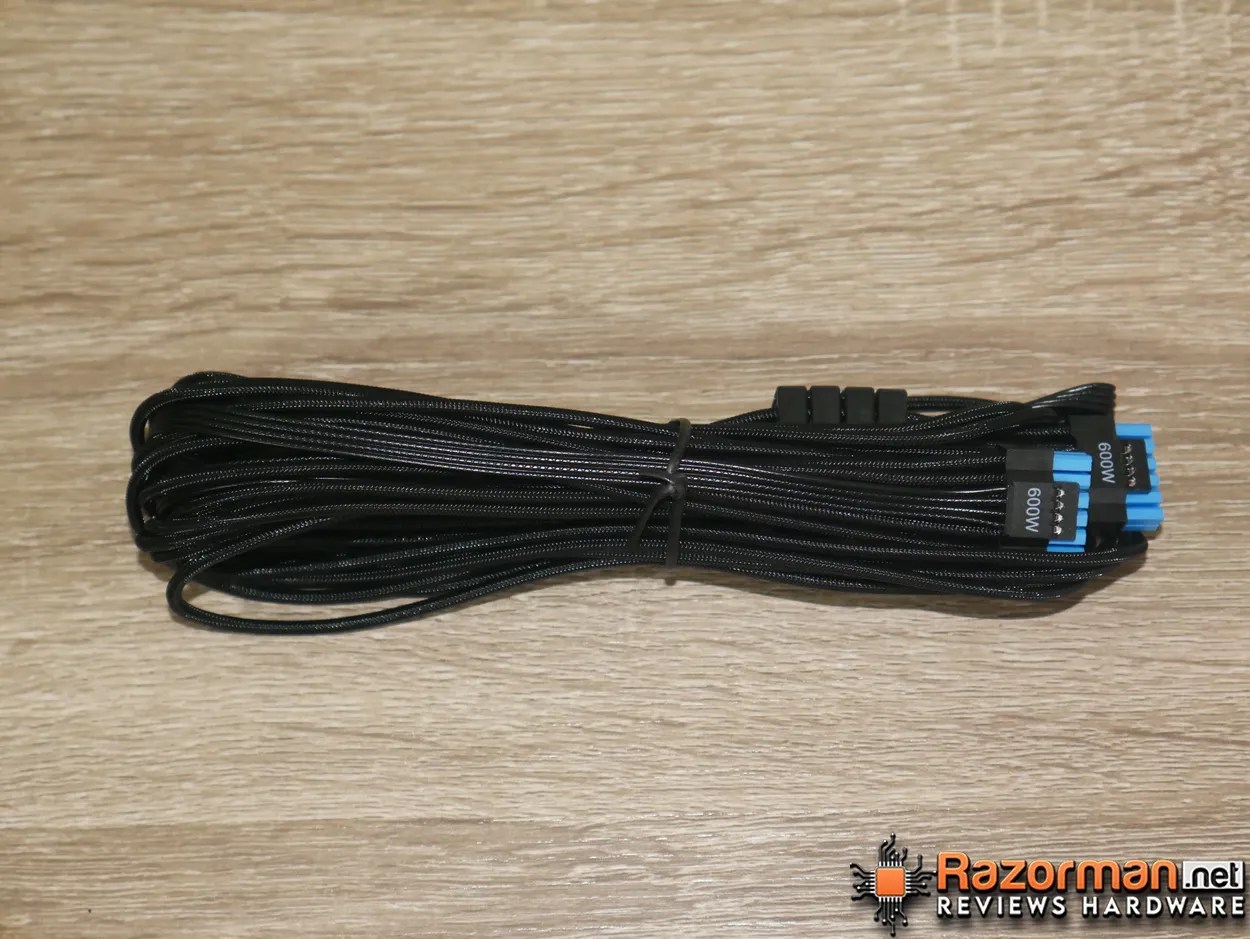

Con un único cable 12V-2×6 de 600W cubre cualquier gráfica actual de un solo conector, incluida una RTX 5090, aunque con una gráfica de ese consumo conviene mirar el margen total del equipo. El modelo de 1350W añade un segundo 12V-2×6, así que es el que necesitas para dos gráficas con ese conector.

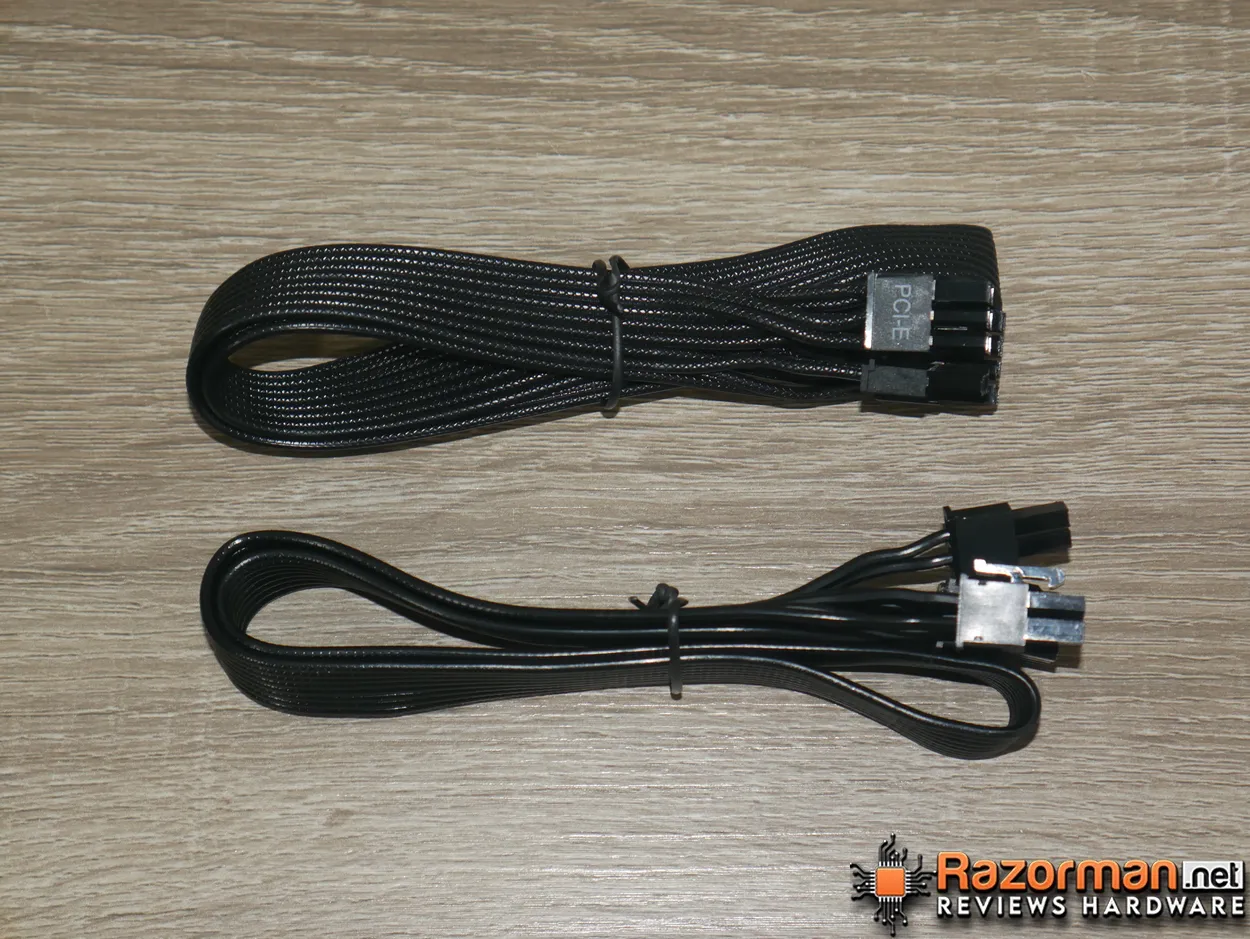

Los tres cables PCI-E llevan un conector 8/6+2 cada uno, sin derivaciones en cadena, de modo que cubren gráficas con hasta tres tomas de 8 pines. En SATA hay tres tiras con 11 conectores en total, uno de ellos en ramales en Y para colocar discos en vertical, y una de las tiras termina en un Molex.
Edge Hub V2 y L-Connect 3 en la Lian Li Edge Platinum V2 1000W: ventiladores y USB
El Edge Hub V2 es un componente de forma alargada de 132 x 35 x 17mm que se fija por imanes a la propia fuente o al chasis y aporta 6 salidas PWM para ventiladores, de 2A cada una, y 4 cabezales USB de 9 pines que dan servicio a 8 puertos USB 2.0. Toma la corriente de un conector SATA de la fuente, aunque también admite un PCI-E de 8 pines, de modo que puede usarse con otra fuente distinta.
La señal USB llega desde el cabezal USB 3.0 de la placa, del que aprovecha únicamente las líneas USB 2.0, así que no te quedas sin esa conexión en el frontal. Por dentro lleva dos chips concentradores trabajando en paralelo, con lo que los dispositivos se reparten entre dos grupos de puertos en lugar de competir todos por el mismo canal.

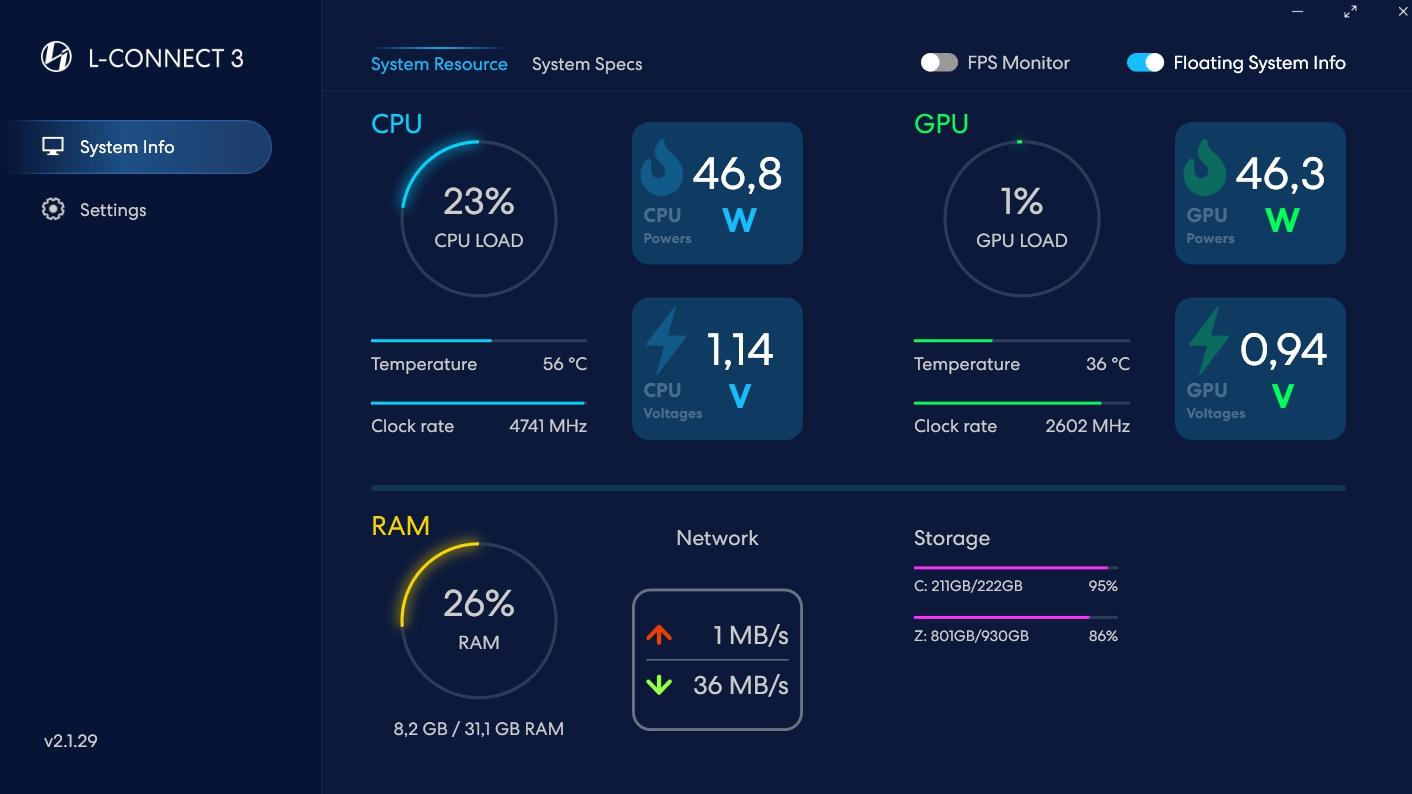

En L-Connect 3 (versión 2.1.29 en mi equipo) la sección System Info – System Resource muestra carga, consumo, temperatura, frecuencia y voltaje de procesador y gráfica, además de memoria, red y almacenamiento, y permite activar el FPS Monitor y una ventana flotante con esos datos. Mis capturas no recogen las páginas propias del hub. Lian Li anuncia que el programa vigila en tiempo real el ancho de banda de cada puerto USB y avisa si hay pérdida de datos por saturación, algo que no he podido comprobar.
Lo que este hub no hace es vigilar la temperatura del cable 12V-2×6: esa función pertenece al Edge Hub ADV, que Lian Li incluye con la versión de 1350W y vende aparte por 39.99 dólares. Conviene tenerlo claro antes de comprar, ya que es la función más repetida en los titulares sobre esta gama.
Prestaciones de la Lian Li Edge Platinum V2 1000W: prueba de estrés

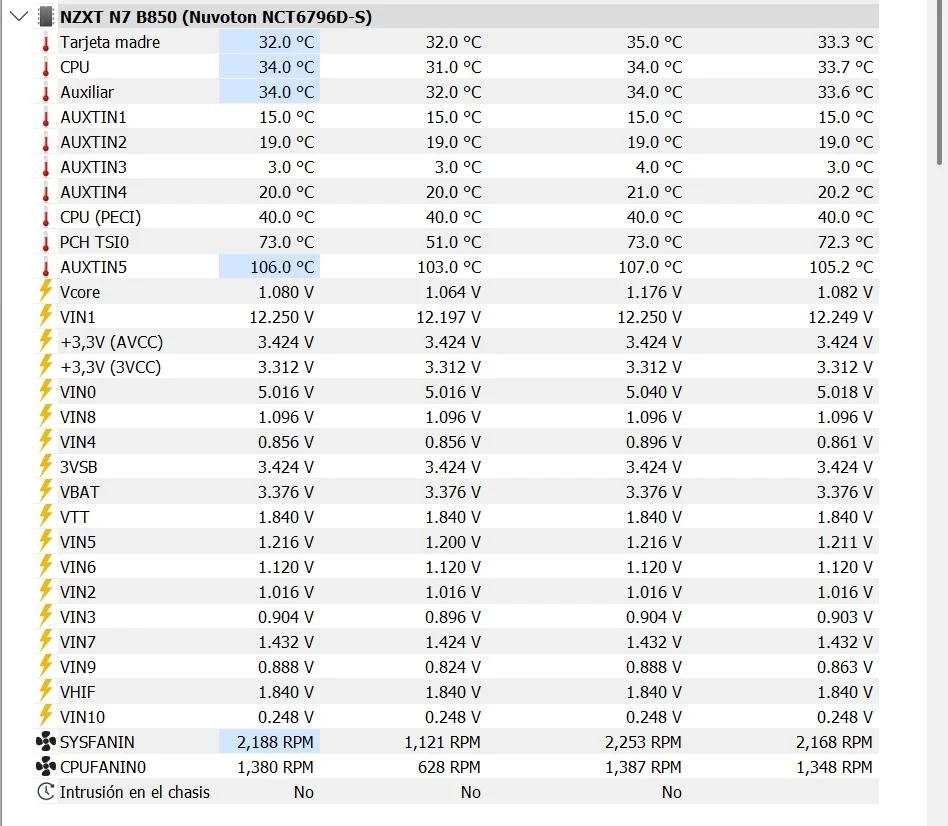

Para probarla he usado un equipo con un Ryzen 7 7800X3D y una MSI GeForce RTX 5070 Ti VANGUARD SOC sobre una placa NZXT N7 B850, con 32GB de DDR5, y he mantenido procesador y gráfica al máximo durante 30 minutos consecutivos. No he medido rizado ni eficiencia con instrumental de laboratorio: los datos son las lecturas mínima, máxima y media de los sensores de la placa base (chip Nuvoton NCT6796D-S).

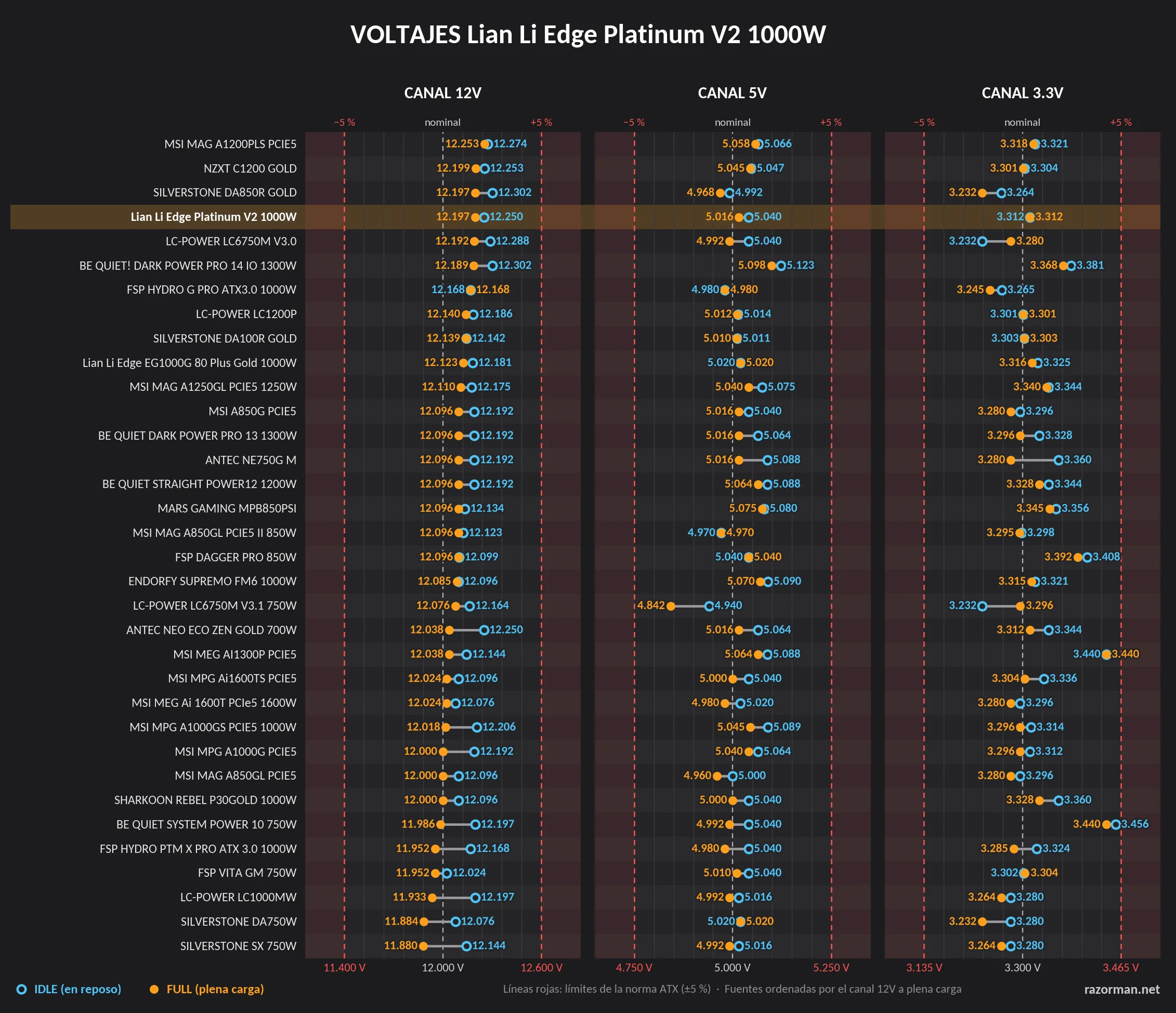

| Raíl (sensor) | Mínimo | Máximo | Media |
|---|---|---|---|
| +12V (VIN1) | 12.197V | 12.250V | 12.249V |
| +5V (VIN0) | 5.016V | 5.040V | 5.018V |
| +3.3V (3VCC) | 3.312V | 3.312V | 3.312V |
| +3.3V (AVCC) | 3.424V | 3.424V | 3.424V |
En el raíl de 12V la diferencia entre mínimo y máximo es de 0.053V, que equivale a un único escalón de resolución del sensor, así que la tensión prácticamente no varió con la carga. En 5V ocurre lo mismo con 0.024V, y en 3.3V los dos sensores de la placa dan lecturas distintas entre sí pero ninguna cambió durante la prueba. Todas las lecturas quedan dentro del ±5% que fija la norma ATX.
No incluyo cifras de eficiencia ni de ruido. Las únicas que tengo de este modelo son las que Lian Li imprime en el embalaje, y una declaración del fabricante no es una medición: hasta que un laboratorio independiente las confirme, no las doy por buenas.
Como el V2 cambia componentes, esas cifras describen la plataforma de partida y no se pueden trasladar a este modelo. Si Cybenetics publica el informe del V2, actualizaré este apartado con sus datos.
¿Merece la pena la Lian Li Edge Platinum V2 1000W?
Sí, si tienes una caja de doble cámara; no, si tu caja es convencional. La Lian Li Edge Platinum V2 1000W está construida alrededor de una idea, la forma en L, que en una caja como las O11 de la propia Lian Li resuelve el cableado mejor que una fuente ATX de formato estándar: los conectores quedan de cara al abrir el panel trasero y los cables salen directos hacia la bandeja de la placa, sin dobleces a ciegas.
Lo que más me ha convencido es que esa idea llega bien rematada. Los cables de procesador y de gráfica terminan en un solo conector, sin derivaciones en cadena; el Edge Hub V2 reúne seis ventiladores y cuatro cabezales USB sin ocupar un cabezal USB 2.0 de la placa; y al abrirla aparece una plataforma de Helly ordenada, con condensadores primarios de 420V y 105°C y componentes distintos a los de la primera generación.
En mi prueba de estrés de 30 minutos con un Ryzen 7 7800X3D y una RTX 5070 Ti, el raíl de 12V se movió entre 12.197V y 12.250V, un único escalón de resolución del sensor de la placa. Es un dato modesto, porque esa configuración no acerca la fuente a su límite, pero es el que puedo firmar.
El Filter Light resume bien el carácter de esta fuente: un detalle pequeño, práctico y sin software de por medio, aunque sea un temporizador y no un sensor de suciedad.
Lo que no puedo decirte es si es tan eficiente y silenciosa como promete su sello Platinum. No he localizado el informe de Cybenetics de este modelo, y el del Edge 1000 anterior le daba una nota de ruido Lambda A, con 24.47 dBA de media a 230V: correcta, no sobresaliente. Hasta que haya informe del V2 no sé si eso ha mejorado, y por eso no puntúo ni la eficiencia ni el ruido.
Tampoco encaja en todos los equipos. Con una RTX 5090 o con dos gráficas de conector 12V-2×6, el modelo adecuado es el de 1350W, que añade un segundo cable y el Edge Hub ADV con vigilancia térmica. Y si el sello Platinum te da igual, la Edge Gold V2 de 1000W ofrece la misma forma y el mismo hub por 129.99 dólares.
Por 164.99 €, con el hub incluido, la compraría para una caja de doble cámara con una gráfica de un solo conector. Fuera de ese caso, pagas por una forma que no vas a aprovechar.
FAQ Lian Li Edge Platinum V2 1000W
¿Qué es el Filter Light de la Lian Li Edge Platinum V2 1000W?
Es un LED situado sobre la rejilla del ventilador que avisa de cuándo limpiar el filtro antipolvo. Funciona como un contador: según Lian Li, cambia a rojo cuando el ventilador acumula 360 horas de funcionamiento.
¿Cómo se reinicia el Filter Light después de limpiar el filtro?
Con el equipo apagado, retira el filtro magnético, límpialo y vuelve a colocarlo. Después pulsa el botón FILTER RESET, situado junto al conector 12V-2×6, para poner el contador a cero.
¿La Lian Li Edge Platinum V2 1000W monitoriza la temperatura del cable 12V-2×6?
No. Esa función pertenece al Edge Hub ADV, que Lian Li incluye con el modelo de 1350W y vende aparte por 39.99 dólares. La versión de 1000W incluye el Edge Hub V2, que no tiene sensores térmicos.
¿Qué diferencia hay entre el Edge Hub V2 y el Edge Hub ADV?
Los dos añaden 6 salidas PWM para ventiladores y 4 cabezales USB, y se gestionan desde L-Connect 3. El ADV suma sensores de temperatura para dos cables 12V-2×6 y para el propio hub, con alertas y apagado automático del equipo.
¿Está certificada por Cybenetics la Lian Li Edge Platinum V2 1000W?
El embalaje lleva los sellos 80 Plus Platinum, Cybenetics Platinum y PPLP Platinum. A fecha de esta review no he localizado el informe de Cybenetics del V2, solo el del Edge 1000 anterior, así que no doy cifras de eficiencia ni de ruido de este modelo.
¿Se puede usar la Lian Li Edge Platinum V2 1000W en una caja ATX convencional?
Es una fuente ATX 3.1 y funciona en cualquier equipo, pero su forma en L y sus 182mm de fondo están orientados a cajas de doble cámara. En una caja convencional con cubierta de fuente puede no caber o dejar los conectores en mala posición, así que comprueba antes las medidas.
¿Sirve la Lian Li Edge Platinum V2 1000W para una RTX 5090?
Incluye el cable 12V-2×6 de 600W que usa esa gráfica. Con un equipo de ese consumo 1000W dejan poco margen, así que consulta la potencia que recomienda el fabricante de tu modelo de gráfica.
