La MSI MEG X870E ACE MAX llega como una de las propuestas más ambiciosas de MSI para la plataforma AM5, posicionándose como la segunda mejor opción de la marca justo por debajo de la GODLIKE.
- Unboxing y accesorios: calidad premium
- Diseño: la calidad ACE tiene la palabra
- Memoria: 256 GB DDR5 @ 9000 Mhz
- CPU: Ryzen 9 9XXX y futuros
- VRM
- Conectividad y almacenamiento: configuración al máximo nivel
- Conexiones traseras
- Audio: Realtek ALC4082
- BIOS: Click Bios cargada de funciones
- Pruebas de rendimiento
- Temperaturas VRM
- Conclusiones finales: Gama premium a precio premium
Esta placa base está diseñada para exprimir hasta la última gota de rendimiento de los procesadores AMD Ryzen 9000, 8000 y 7000, y tras analizar sus especificaciones y prestaciones, puedo afirmar que estamos ante una de las mejores opciones para quienes buscan lo máximo en conectividad, potencia y refrigeración.
MSI MEG X870E ACE MAX: REVIEW EN ESPAÑOL
Muchas gracias a MSI por enviarnos esta placa base MSI MEG X870E ACE MAX para esta review

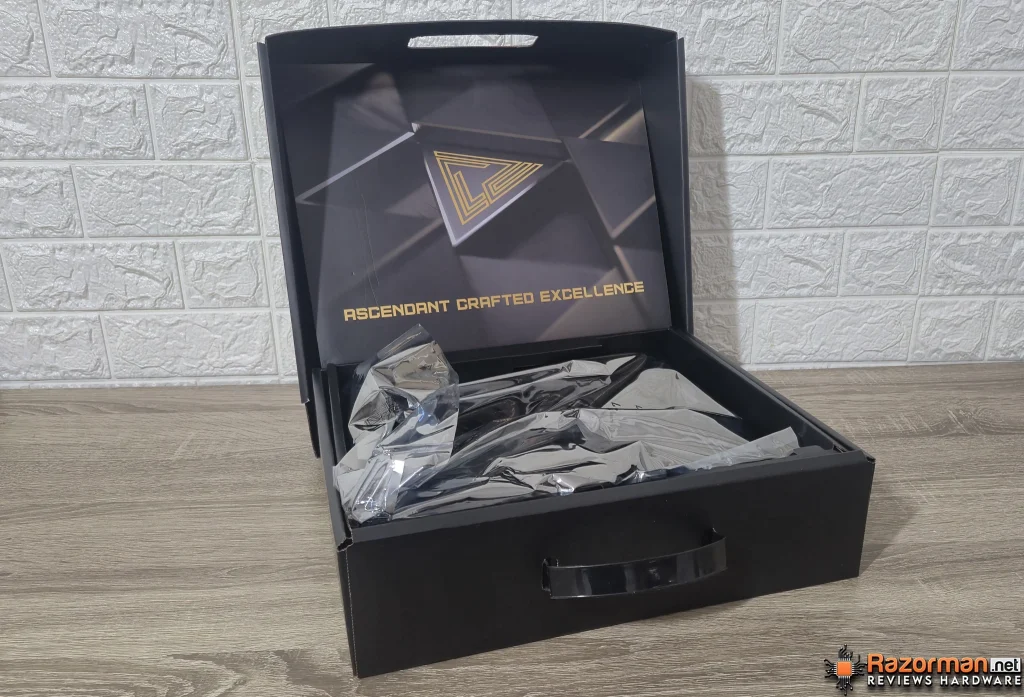

Unboxing y accesorios: calidad premium

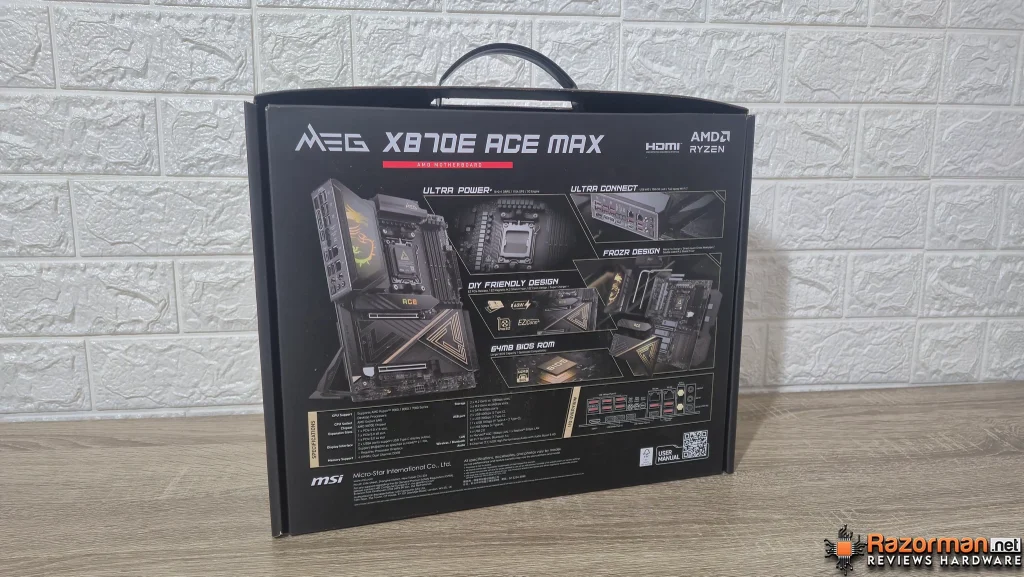

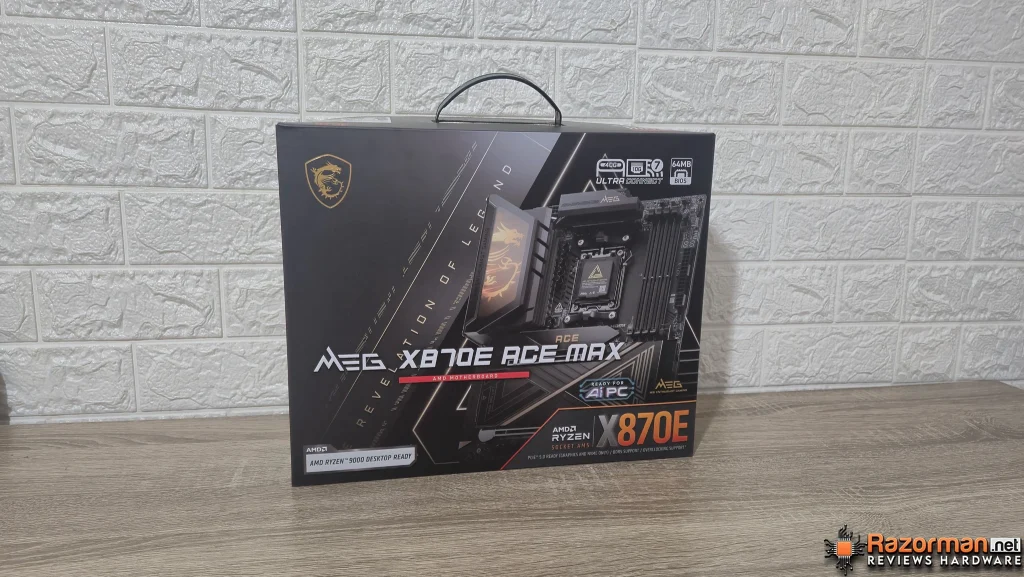

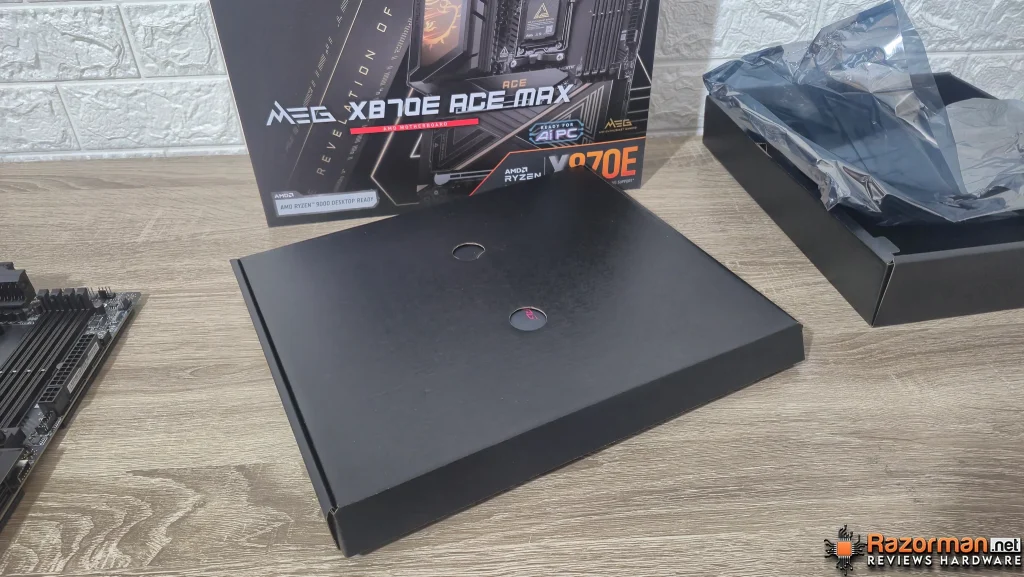

Sin más preámbulos comenzamos la review de esta MSI MEG X870E ACE MAX. La presentación exterior es de calidad, con una caja tipo maletín donde podemos apreciar varias imágenes de la placa y sus principales características. Al abrir la caja de la MEG X870E ACE MAX, te encuentras con un paquete bastante completo que demuestra que MSI ha pensado en cualquier accesorio necesario y acorde al precio de la placa.

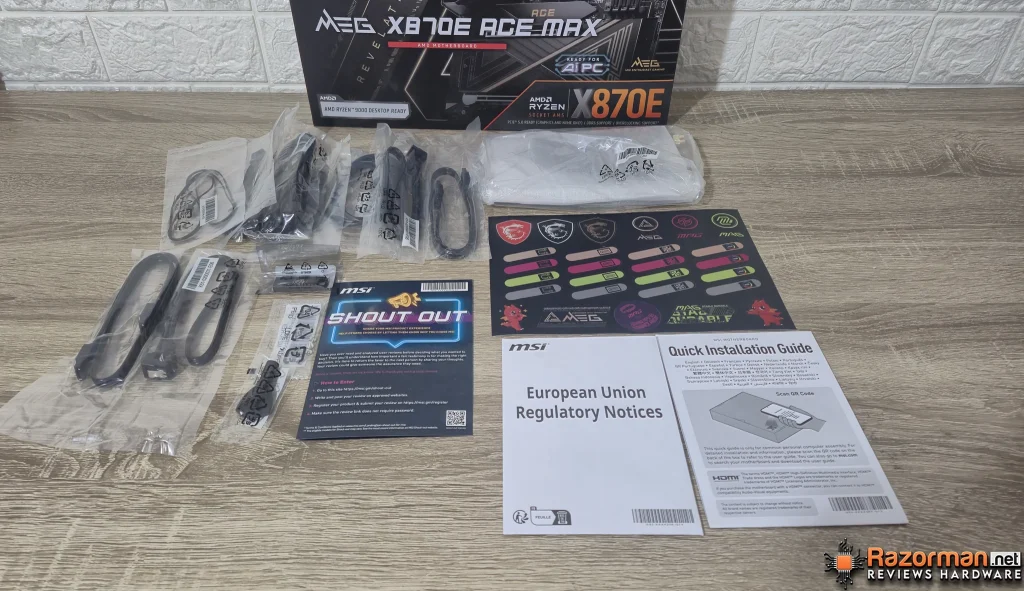

La placa viene protegida por una bolsa antiestática y colocada sobre un soporte de cartón bajo el que encontramos los siguientes accesorios incluidos en otra caja de cartón:
- La placa base ATX con backplate metálico preinstalado
- Antena EZ WiFi magnética para facilitar su colocación
- 4 cables SATA para conectar unidades de almacenamiento tradicionales
- Cable EZ Front Panel que simplifica enormemente la conexión de los botones frontales
- Cable EZ Conn V2 (1 a 3) para gestionar ventiladores y RGB
- Cable de extensión ARGB Gen2 (1 a 3)
- 2 cables termistor para monitorizar temperaturas
- Herramienta EZ M.2 Clip II Remover para instalar/desinstalar SSD M.2 sin esfuerzo
- 3 tornillos M.2 adicionales
- Unidad USB con drivers y software
- Guía de instalación rápida y documentación regulatoria
Características técnicas MSI MEG X870E ACE MAX
| Característica | Especificación |
|---|---|
| Chipset | AMD X870E |
| Socket | AM5 |
| Procesadores compatibles | AMD Ryzen serie 9000/8000/7000 |
| Ranuras de memoria | 4x DDR5 UDIMM |
| Capacidad máxima RAM | 256 GB |
| Frecuencias RAM | DDR5 9000-5600 MT/s (OC) / 5600-4800 MT/s (JEDEC) |
| Velocidad máxima OC | Hasta 8400+ MT/s (1DPC 1R, Ryzen 9000) |
| Tecnologías memoria | Dual-Channel, AMD EXPO, Non-ECC, CUDIMM |
| Salidas de vídeo | 1x HDMI 2.1 FRL (8K@60Hz), 2x USB-C con DP 1.4 (4K@120Hz) |
| Ranuras PCIe | 2x PCIe 5.0 x16, 1x PCIe 5.0 x4 |
| Configuración PCIe | x16/x0 o x8/x8 (Ryzen 9000/7000) |
| Ranuras M.2 | 5x (2x PCIe 5.0 x4 desde CPU, 3x PCIe 4.0 x4 desde chipset) |
| Formatos M.2 | 2280/2260 (M.2_1/2/4/5), 22110/2280 (M.2_3) |
| Puertos SATA | 4x SATA 6Gb/s |
| RAID | 0/1/10 (SATA), 0/1/5/10 (NVMe con Ryzen 9000/7000) |
| Audio | Realtek ALC4082 + ESS9219Q DAC/HPA |
| Canales de audio | 7.1 USB de alto rendimiento, 32-Bit/384 kHz |
| USB trasero | 9x USB 10Gbps Type-A, 2x USB 10Gbps Type-C, 2x USB 40Gbps Type-C |
| USB frontal | 4x USB 2.0, 4x USB 5Gbps Type-A, 1x USB 20Gbps Type-C |
| Red Ethernet | 1x 10Gbps (Marvell AQC113CS), 1x 5Gbps (Realtek 8126) |
| Wi-Fi | Wi-Fi 7 (802.11be), hasta 5.8Gbps, 2.4/5/6 GHz, MU-MIMO |
| Bluetooth | 5.4 con MLO y 4KQAM |

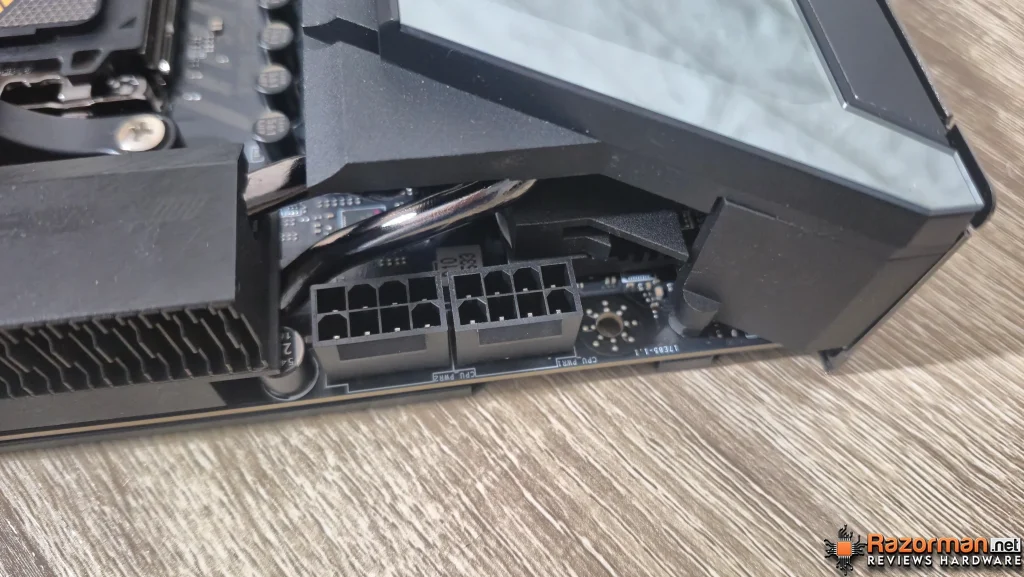

| Conectores alimentación | 1x ATX 24 pines, 2x CPU, 1x PCIe 8 pines |
| Conectores ventiladores | 1x CPU, 2x Combo (Pump/Sys), 5x System, 1x Water Flow |
| Conectores RGB | 3x ARGB V2, 1x RGB estándar |
| USB internos | 4x USB 2.0, 4x USB 5Gbps Type-A, 1x USB 20Gbps Type-C |
| Otros conectores | 2x Panel frontal, 2x Sensores térmicos, 1x Audio frontal, 1x TPM 2.0, 1x EZ Conn-header |
| LEDs diagnóstico | 1x EZ Digi-Debug, 4x EZ Debug, 1x EZ Memory Detection, 1x Interruptor control LED |

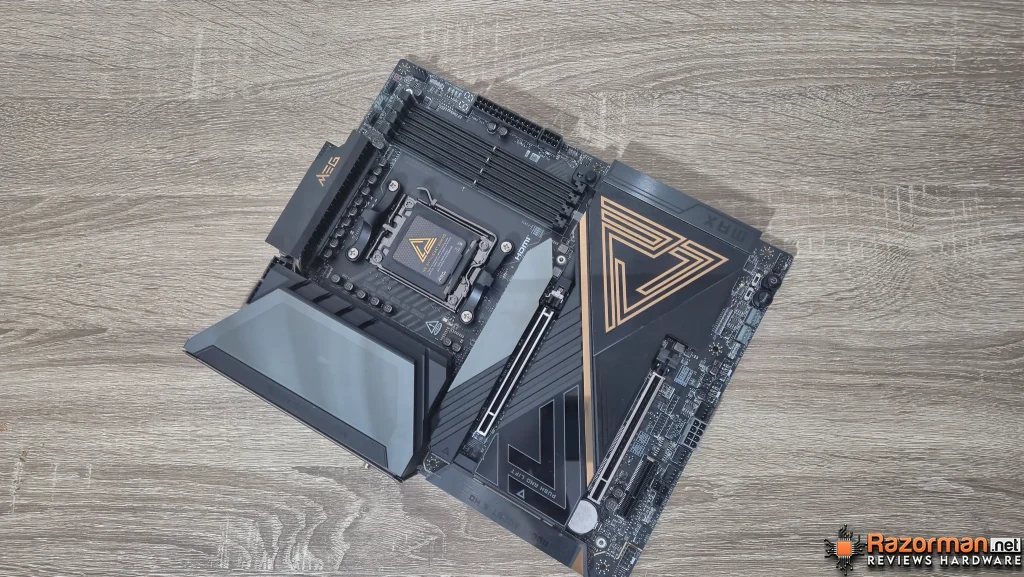

Diseño: la calidad ACE tiene la palabra

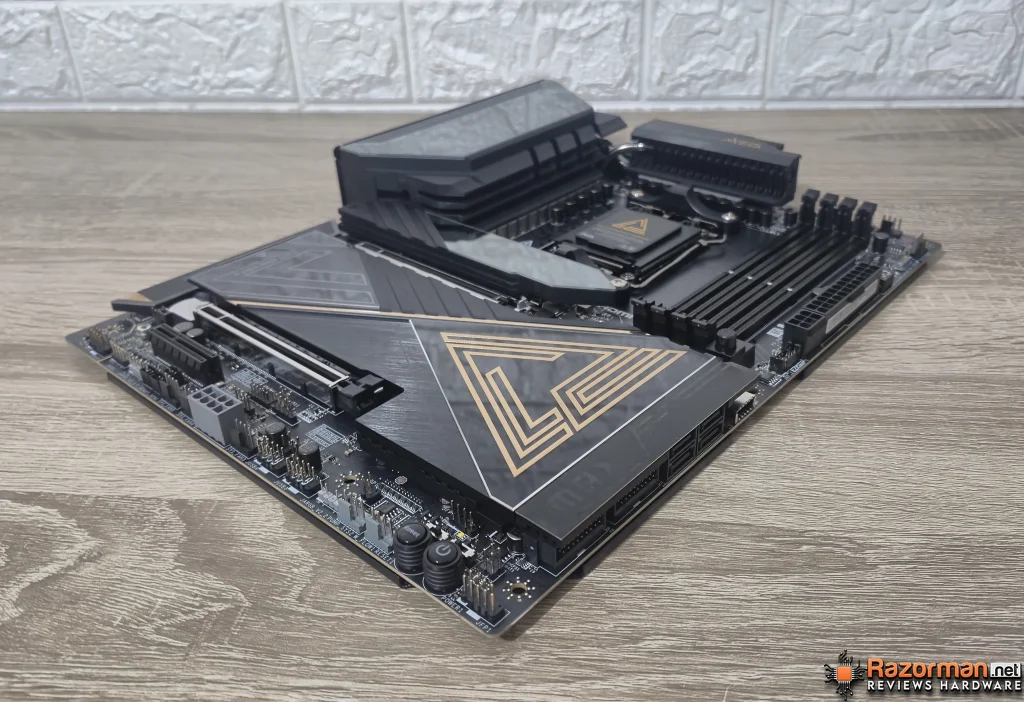

El diseño de la MEG X870E ACE MAX es imponente y destilando calidad a raudales. MSI ha apostado por un PCB de 8 capas fabricado con cobre de 2oz de grosor y materiales de grado servidor, lo que garantiza durabilidad y estabilidad en las señales eléctricas. Aunque no alcanza las 10 capas de la GODLIKE, esta construcción es más que suficiente para cualquier configuración actual y futura.
El formato de la placa es ATX, con unas dimensiones de 243.84mmx304.8mm y como decimos se aprecia al instante la gran calidad de fabricación de la placa, habitual en la gama ACE del fabricante.

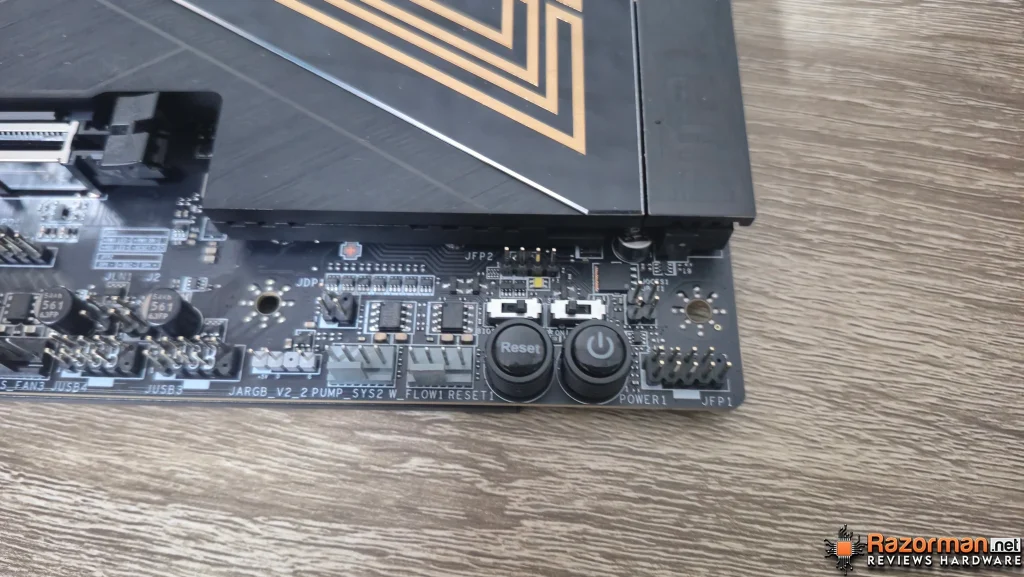

Detalles como estos identifican a una placa base de gama alta: botón físico de encendido/apagado de la placa y reset por si se nos ha ido la mano con el OC, además de EZ-Debug Led y EZ Digi-Debug LED
La estética se centra en un esquema de colores oscuros con detalles en dorado y el sistema de iluminación Illusion Lightning, que proyecta un patrón dual en el disipador VRM creando una sensación de profundidad bastante lograda.

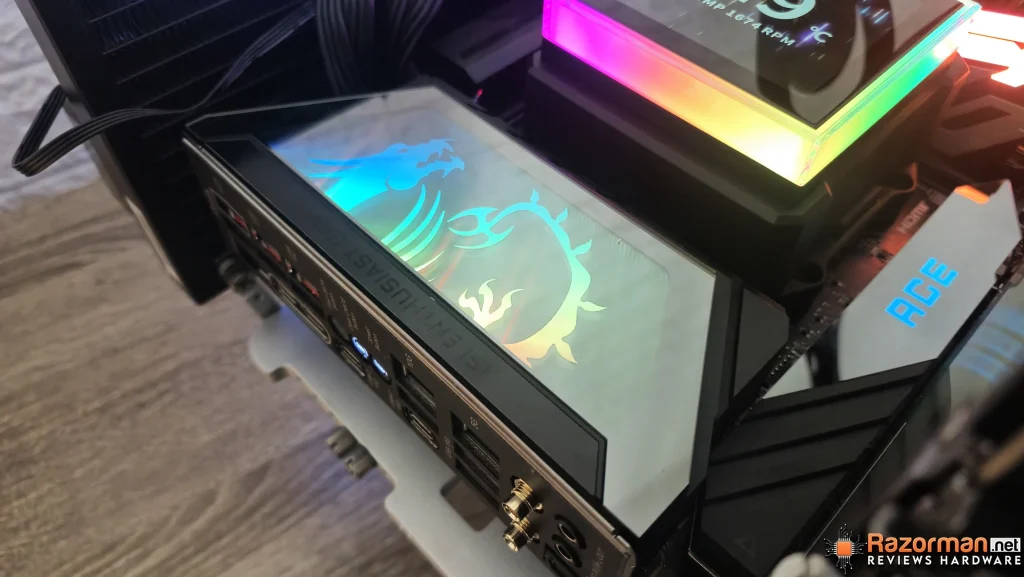

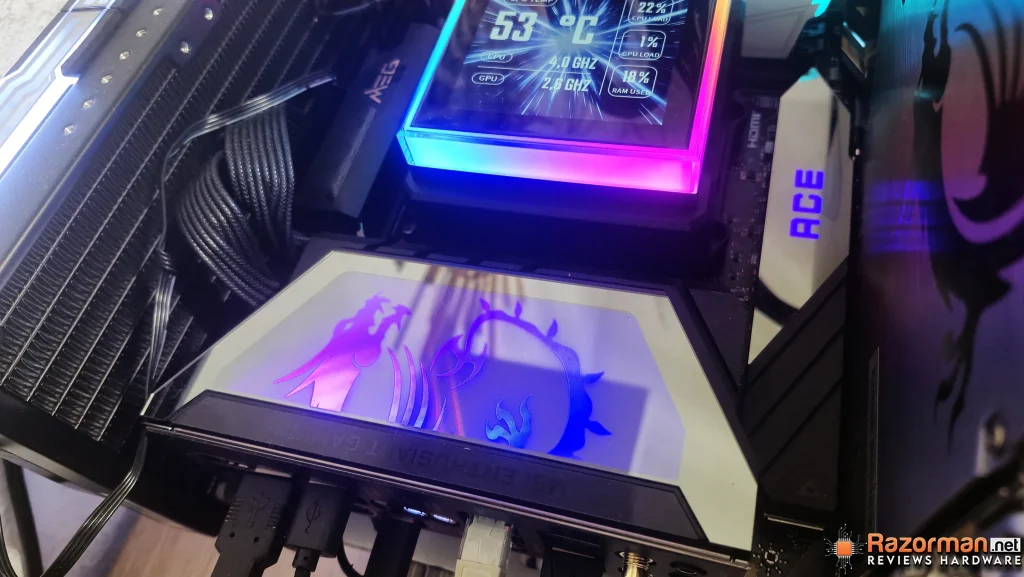

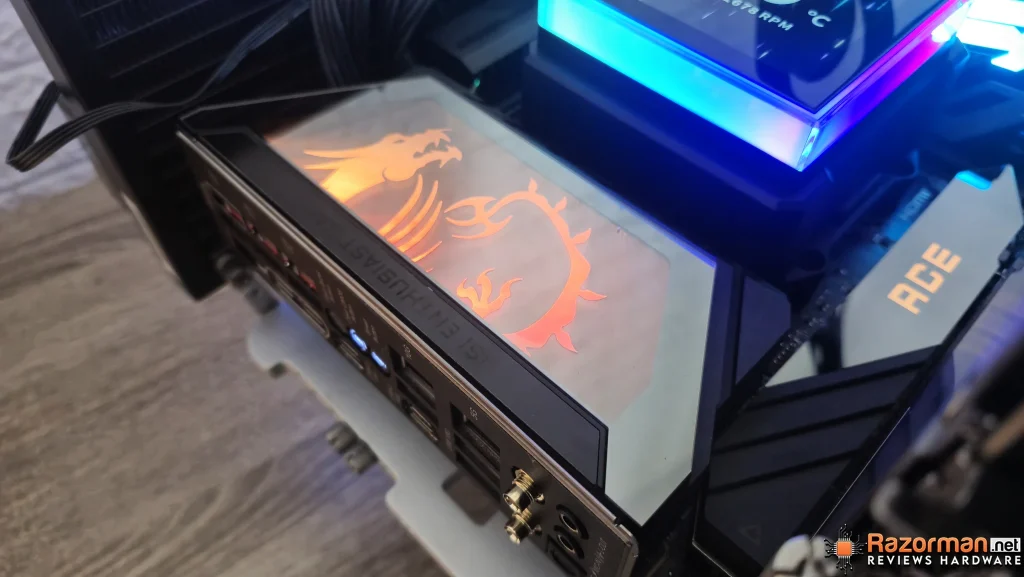

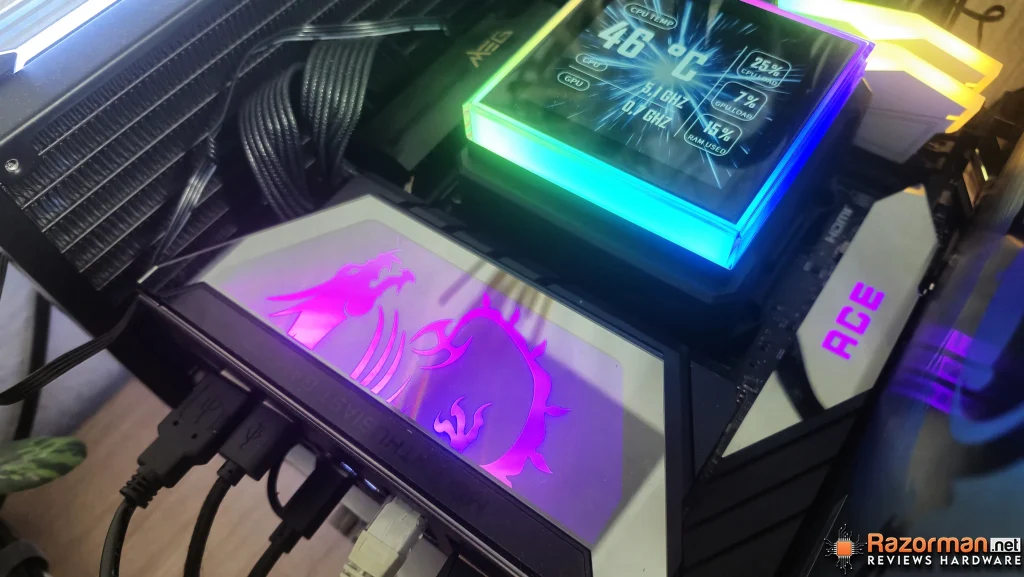

El logo del dragón de MSI en la cubierta de la conexiones tiene retroiluminación RGB animada, aunque no se trata de una pantalla LCD real sino de iluminación dinámica.

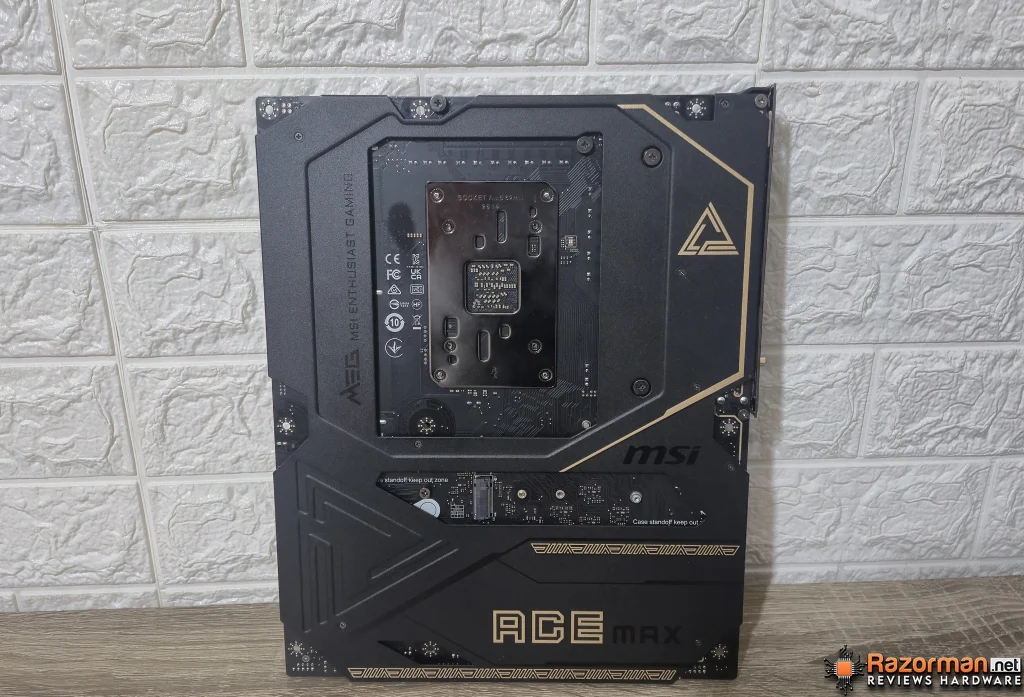

La placa incorpora un backplate metálico en la parte trasera que no solo añade rigidez estructural, sino que también tiene pads térmicos en contacto con la parte posterior de los MOSFETs para mejorar la disipación.
Memoria: 256 GB DDR5 @ 9000 Mhz

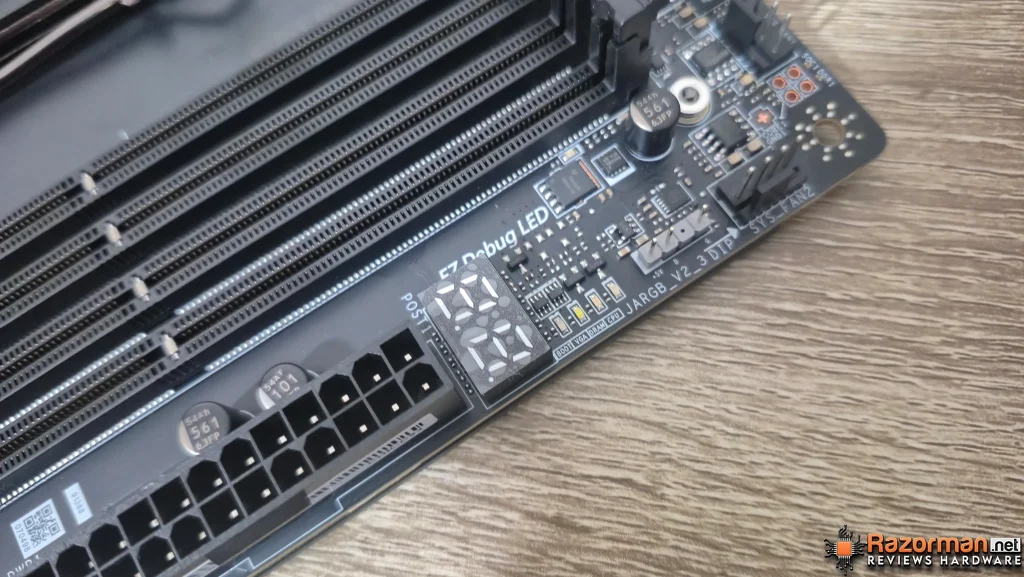

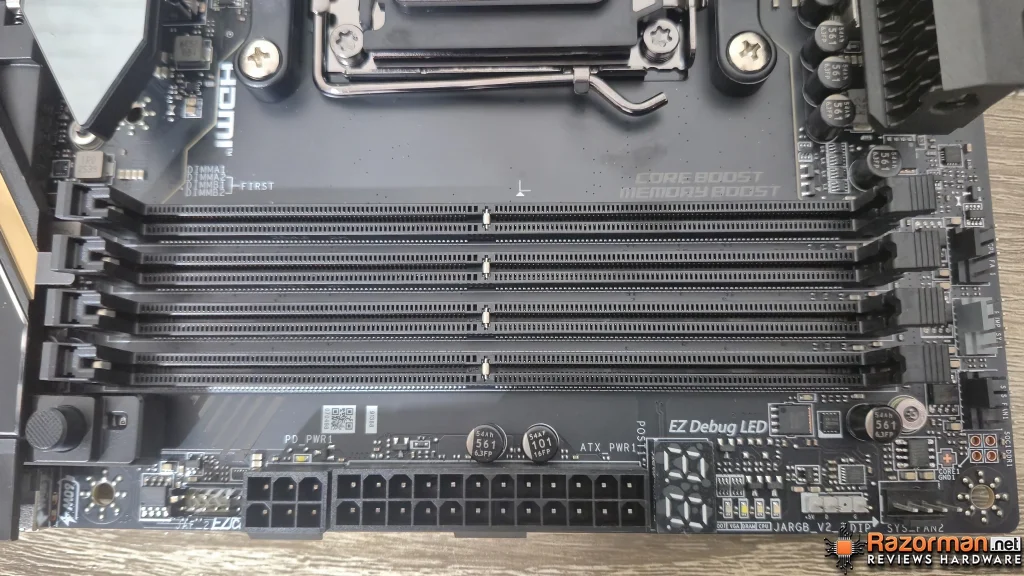

El apartado de memoria es uno de los puntos fuertes de esta placa. La MEG X870E ACE MAX equipa 4 slots DDR5 UDIMM que soportan hasta 256GB de capacidad total, más que suficiente para cualquier uso
En cuanto a frecuencias, la placa está certificada para alcanzar DDR5-9000+(OC) con procesadores Ryzen 9000.
MSI ha utilizado el proceso de soldadura SMT (Surface Mount Technology) para instalar los slots en el PCB, lo que mejora la integridad de la señal y el rendimiento general de la memoria. La placa es compatible tanto con perfiles AMD EXPO como Intel XMP, y soporta kits de memoria CUDIMM
Además, MSI ha incluido funciones como Memory Try y Extension Mode en la BIOS para facilitar el overclocking de memoria, algo que los entusiastas sin duda agradecerán.
CPU: Ryzen 9 9XXX y futuros

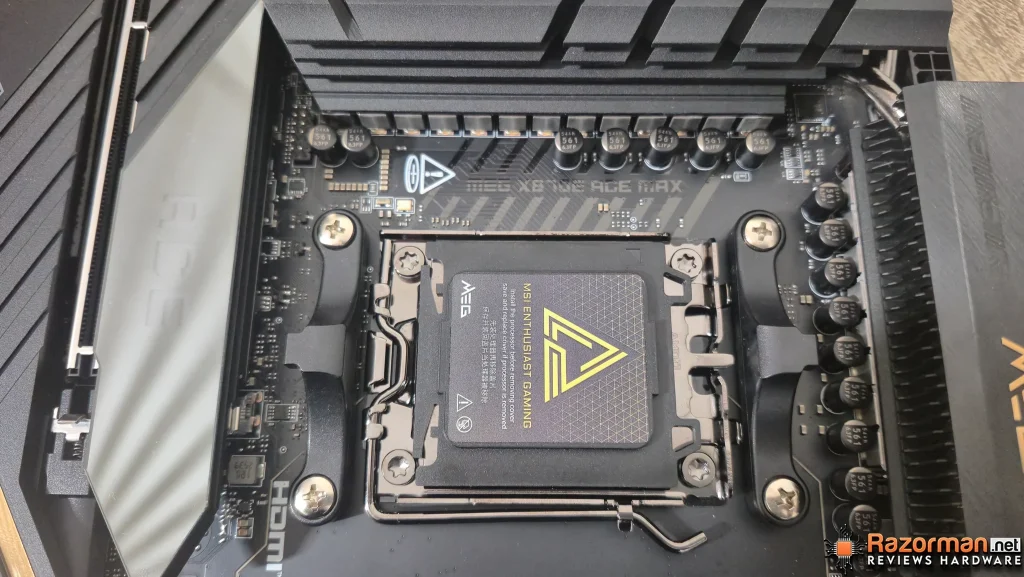

El socket AM5 (LGA 1718) de esta placa es compatible con los procesadores AMD Ryzen 9000, 8000 y 7000. Los Ryzen 9000 tienen soporte oficial, mientras que para generaciones anteriores puede ser necesaria una actualización de BIOS, aunque MSI ha equipado esta placa con una ROM de 64MB que facilita actualizaciones futuras y permite una interfaz BIOS más completa.
La placa soporta distintos niveles de overclocking dependiendo del SKU de Ryzen instalado, y el chip OC Engine integrado permite ajustar el BCLK de forma asíncrona para afinar el overclocking con mayor precisión que en generaciones anteriores. El modo BCLK Boost es especialmente interesante porque permite ajustar frecuencias sin necesidad de reiniciar el sistema.
VRM

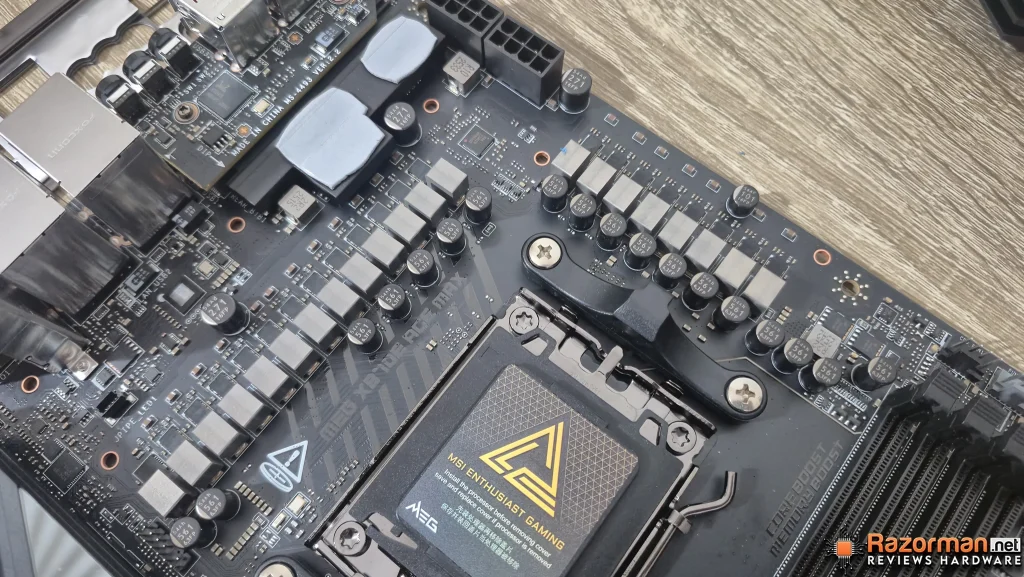

El sistema de alimentación es, sin duda, uno de los aspectos más destacados de la MEG X870E ACE MAX. MSI ha implementado un diseño 18+2+1 Duet Rail Power System, donde 18 fases se dedican a la alimentación del VCore (núcleos del procesador), 2 fases al SOC (sistema en chip) y 1 fase adicional para alimentación auxiliar.

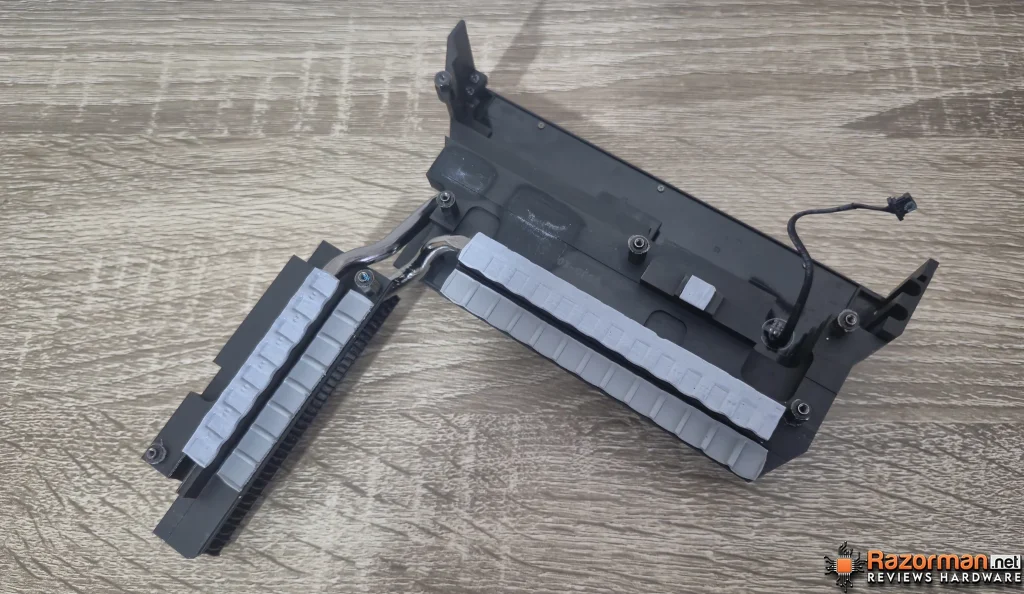

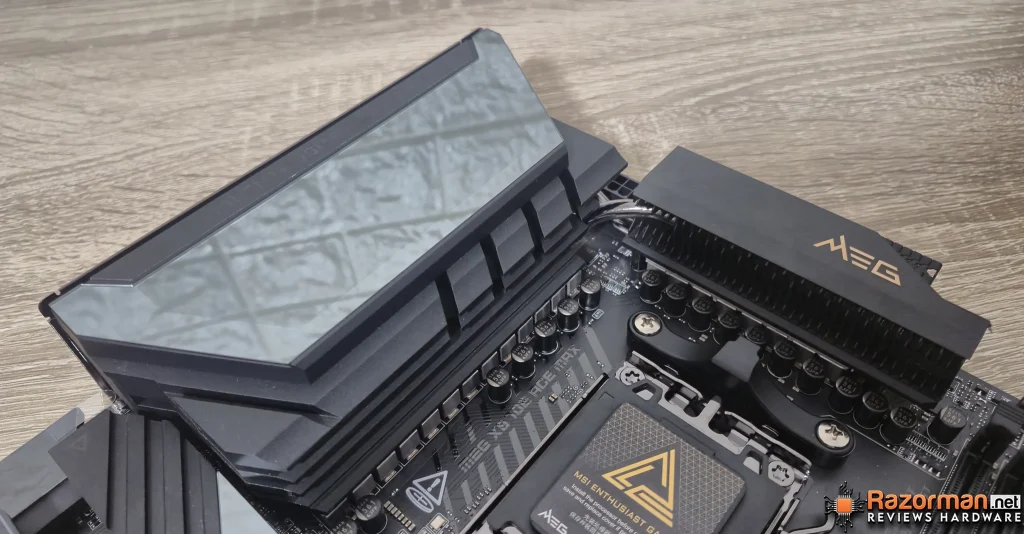

Los disipadores VRM son masivos, con diseño Wavy Fin (aletas onduladas) y un doble heat-pipe de contacto directo que cruza ambas zonas de alimentación, garantizando que las temperaturas se mantengan controladas incluso bajo cargas sostenidas. MSI ha utilizado pads térmicos de 9W/mK, una conductividad térmica excelente para transferir el calor de los MOSFETs a los disipadores.
El término «Duet» hace referencia a que cada dos etapas reciben la misma señal PWM del controlador, lo que optimiza la eficiencia y la respuesta dinámica del sistema de alimentación. El controlador PWM principal es el RAA 229620, mientras que las 20 fases utilizan MOSFETs R2209004 y BR00 5X5P, todos ellos con una capacidad de 110A Smart Power Stage.
Esta capacidad de corriente es más que suficiente para alimentar incluso los procesadores Ryzen más exigentes con overclocking agresivo. La placa incluye además dos conectores de 8 pines para alimentación CPU, lo que garantiza que no habrá cuellos de botella en la entrega de energía.
Conectividad y almacenamiento: configuración al máximo nivel
La MEG X870E ACE MAX destaca especialmente por la conectividad de almacenamiento, que considero prácticamente insuperable en el segmento ATX. La placa integra nada menos que cinco puertos M.2: dos con interfaz Gen5 x4 conectados directamente al socket del procesador y tres adicionales Gen4 x4 que pasan por el chipset. Esta configuración permite montar hasta cinco SSDs NVMe simultáneamente sin necesidad de tarjetas adicionales.

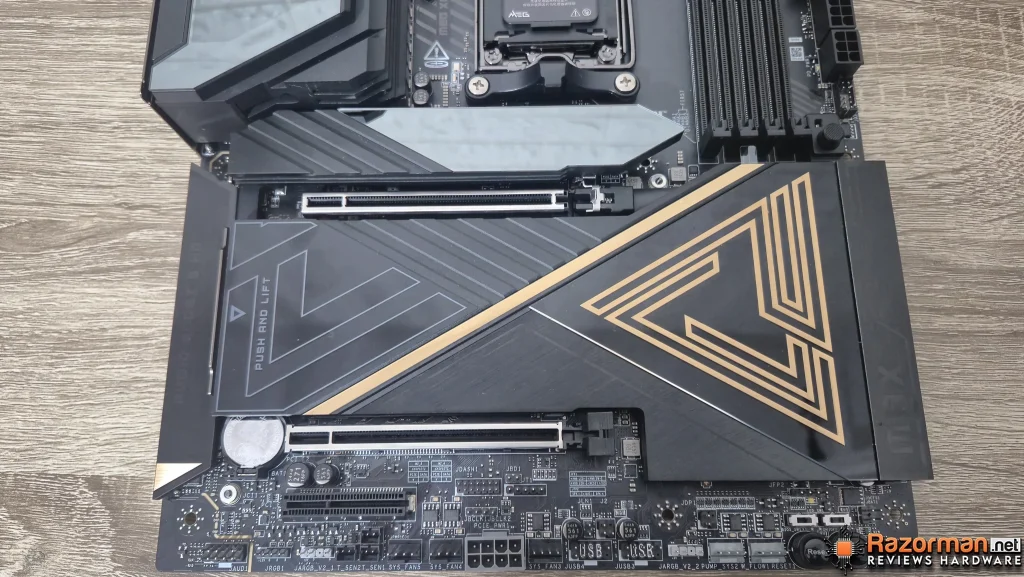

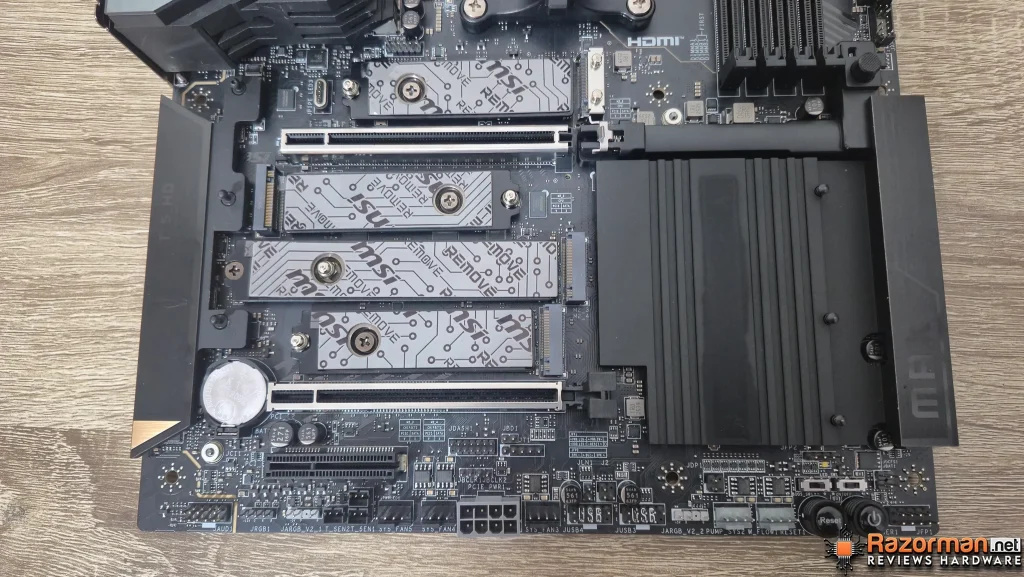

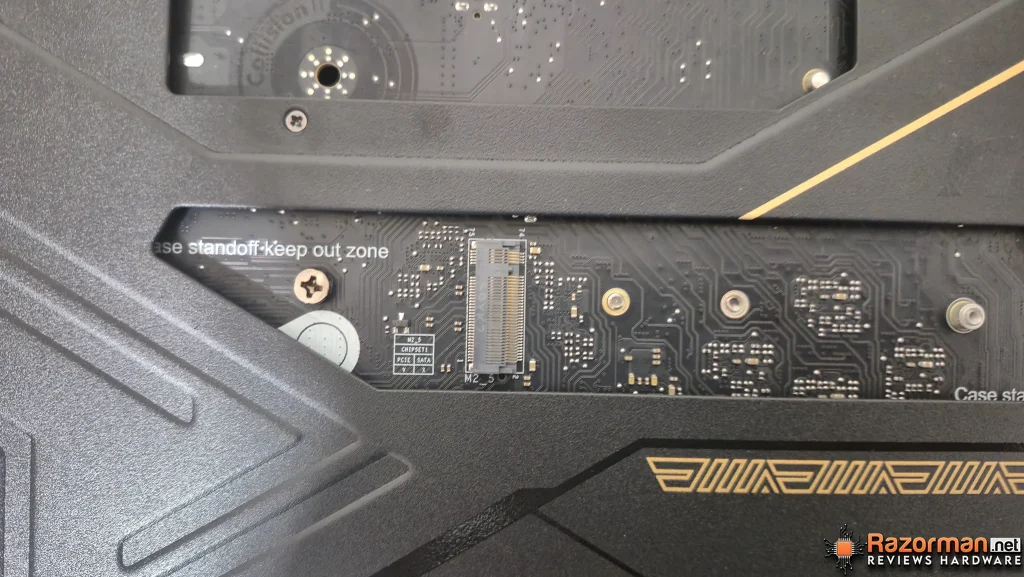

Los cuatro primeros puertos M.2 vienen equipados con cubiertas de disipación térmica con diseño tool-less, lo que significa que puedes instalar o retirar los SSDs sin necesidad de destornilladores. El primer puerto resulta especialmente llamativo porque incorpora la cubierta EZ Magnetic M.2 Shield Frozr II con fijación magnética, que además procesa la señal ARGB para iluminar el logo ACE, un detalle estético que me parece muy logrado.
Todas estas cubiertas frontales utilizan pads térmicos de doble cara que contactan tanto con el SSD como con la superficie de aluminio, garantizando una disipación óptima del calor. El quinto puerto M.2 se encuentra ubicado en la parte trasera del PCB y carece de disipador, aunque esto no debería representar ningún problema para SSDs Gen4 que no generen demasiado calor.
Eso sí, hay que tener en cuenta algunas limitaciones derivadas del reparto de líneas PCIe. El puerto M2_2 comparte ancho de banda con los puertos USB 4.0 del panel trasero, lo que significa que si utilizas ambos simultáneamente, el puerto M.2 operará a velocidad x2 en lugar de x4.
Puedes configurarlo manualmente en la BIOS para forzarlo a x4, pero esto deshabilitará los puertos USB 4.0. De forma similar, el puerto M2_1 comparte ancho de banda con el slot PCI_E3, reduciendo su velocidad a x2 cuando ambos están en uso, aunque igualmente puede forzarse a x4 deshabilitando el slot PCIe.

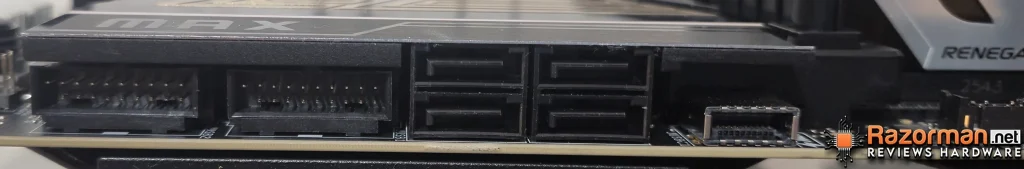

En cuanto a almacenamiento tradicional, la placa incluye cuatro puertos SATA III conectados al chipset, una cifra suficiente para la mayoría de usuarios aunque no es la más alta que he visto en el mercado.
Para expansión encontramos tres slots PCIe, todos ellos con interfaz Gen5 y conectados directamente al socket del procesador para minimizar latencia. Tenemos un slot PCIe 5.0 x16 principal, otro PCIe 5.0 x8 que puede compartir ancho de banda con el primero en configuración x8/x8, y un tercero PCIe 5.0 x4 que comparte líneas con el puerto M2_1. Los dos primeros slots están reforzados con el sistema Steel Armor de MSI, que incorpora soldaduras reforzadas en el PCB para soportar el peso de tarjetas gráficas de alta gama.
Un detalle muy práctico es el botón EZ PCIe Release integrado en el slot superior, que permite liberar o bloquear la tarjeta gráfica con solo presionarlo, algo tremendamente útil cuando la GPU bloquea completamente el acceso al pestillo tradicional.
El apartado USB me parece especialmente completo, con un total de 22 puertos distribuidos entre panel trasero, conectores frontales y placa.
La conectividad de red también está muy bien resuelta. La placa integra un puerto 10GbE Super LAN con controlador Marvell AQC113CS y otro puerto 5GbE con controlador RealTek RTL8126, lo que proporciona redundancia y opciones para diferentes configuraciones de red.

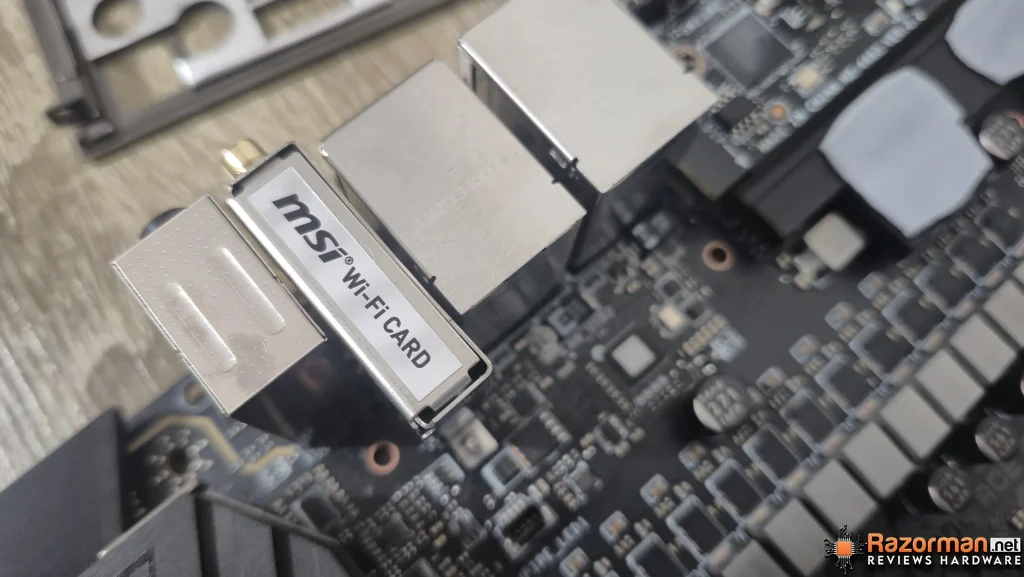

El módulo WiFi 7 preinstalado alcanza velocidades de hasta 5.8Gbps gracias a su soporte de canales de 320MHz en la banda de 6GHz, e incluye Bluetooth 5.4 y tecnología MU-MIMO TX/RX. La antena WiFi que viene en la caja tiene base magnética, lo que facilita enormemente su colocación y permite optimizar la recepción sin complicaciones.
Conexiones traseras

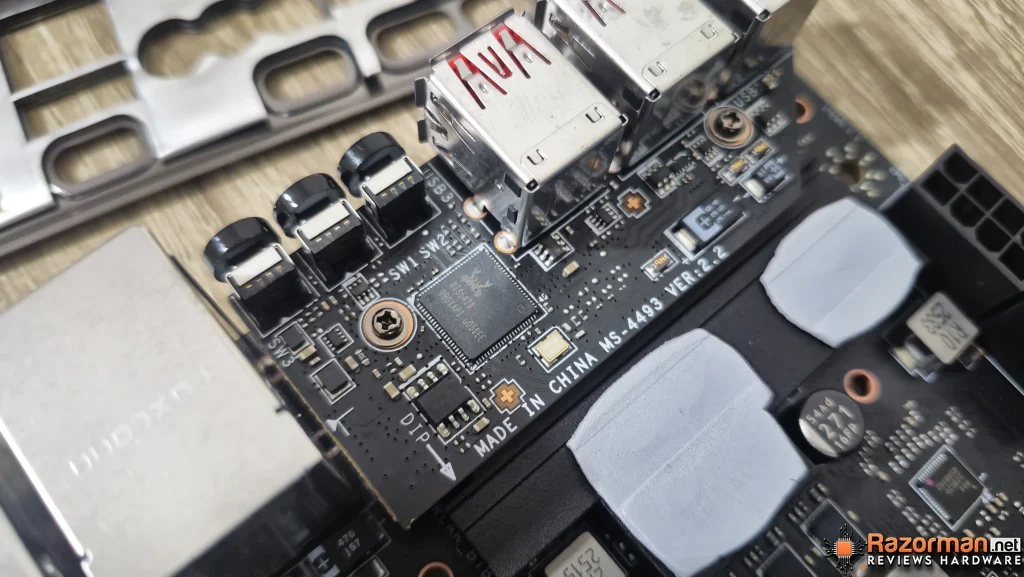

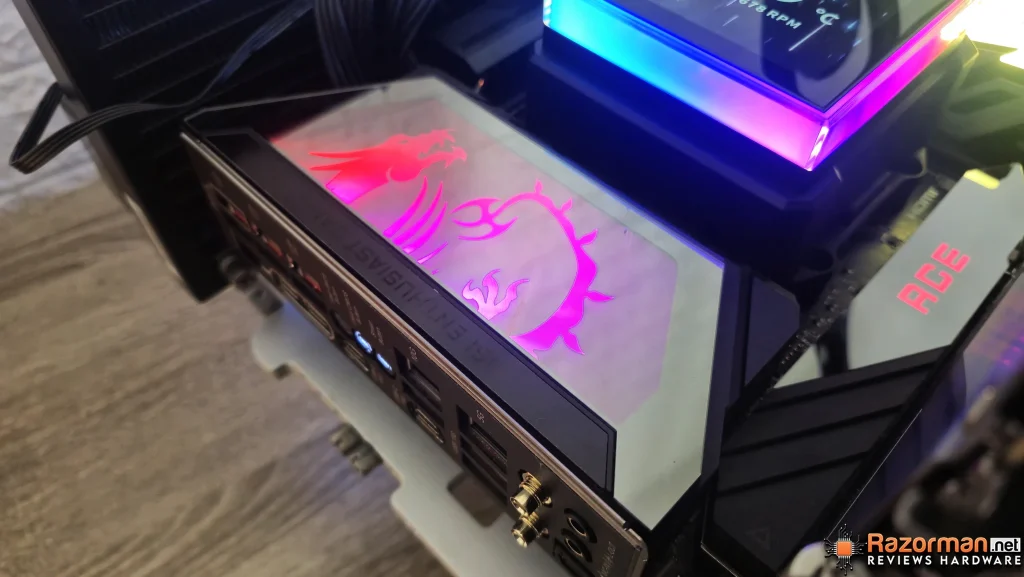

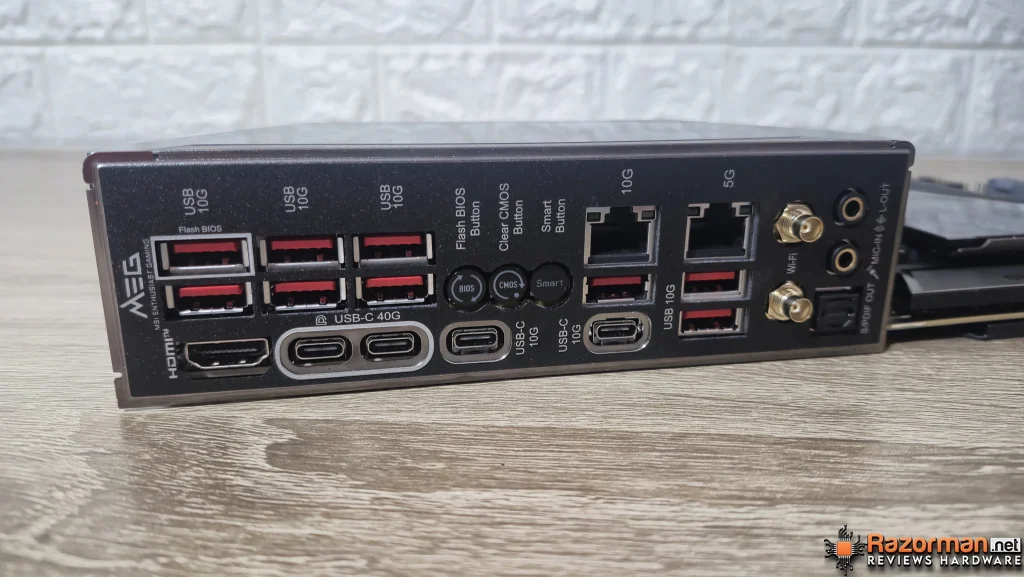

El panel I/O trasero de la MEG X870E ACE MAX es extremadamente completo y está protegido por una cubierta preinstalada:
- 9x USB 10Gbps Type-A
- 2x USB 10Gbps Type-C
- 2x USB 40Gbps Type-C (USB4)
- Botón Flash BIOS para actualizar sin CPU ni memoria
- Botón Clear CMOS para resetear la BIOS
- Smart Button para acciones rápidas de BIOS
- Puerto HDMI 2.1 con soporte para resolución 8K@60Hz
- Puerto 10G LAN
- Puerto 5G LAN
- Conectores de antena WiFi/Bluetooth
- 5 conectores de audio analógico (configuración 7.1)
- Salida óptica S/PDIF
Audio: Realtek ALC4082

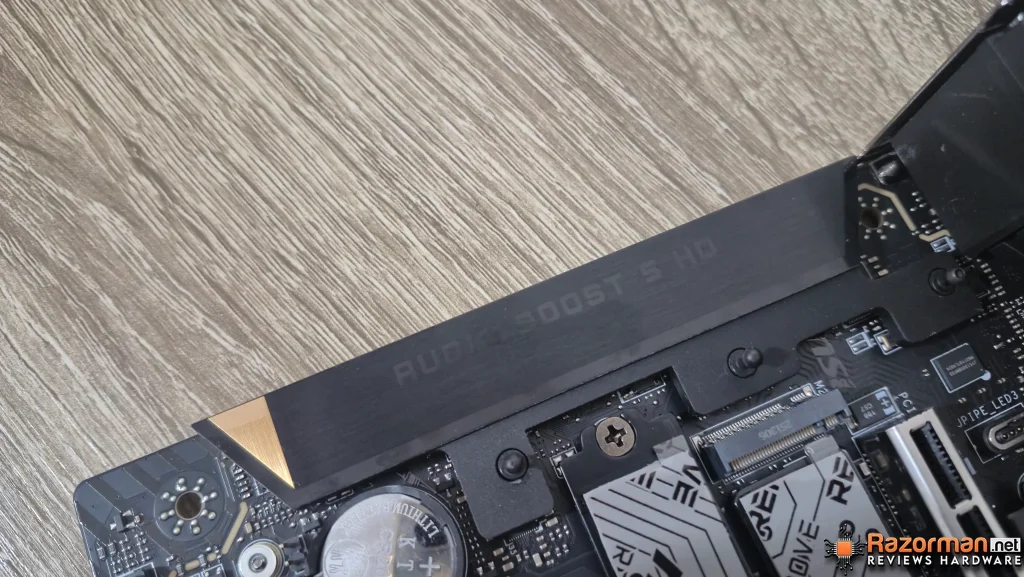

MSI ha implementado una solución de audio de alta gama bajo el nombre Audio Boost 5 HD. El corazón del sistema es el códec RealTek ALC4082, que trabaja en combinación con un DAC/HPA ESS ES9219Q (convertidor digital-analógico y amplificador de auriculares de altas prestaciones).
Esta configuración es compatible con audio 7.1 canales y soporta reproducción de hasta 32-Bit/384 kHz en el panel frontal, una calidad más que suficiente para cualquier escenario de gaming, producción musical o consumo multimedia. La salida óptica S/PDIF permite conectar sistemas de sonido externos o barras de sonido compatibles.
MSI ha diseñado el hardware de audio en dos capas separadas del PCB y ha utilizado capacitores Chemi-Con de alto rendimiento, lo que reduce el ruido eléctrico y mejora la calidad general del sonido. Además, la estructura analógica para la salida del panel trasero está aislada para minimizar interferencias.
BIOS: Click Bios cargada de funciones

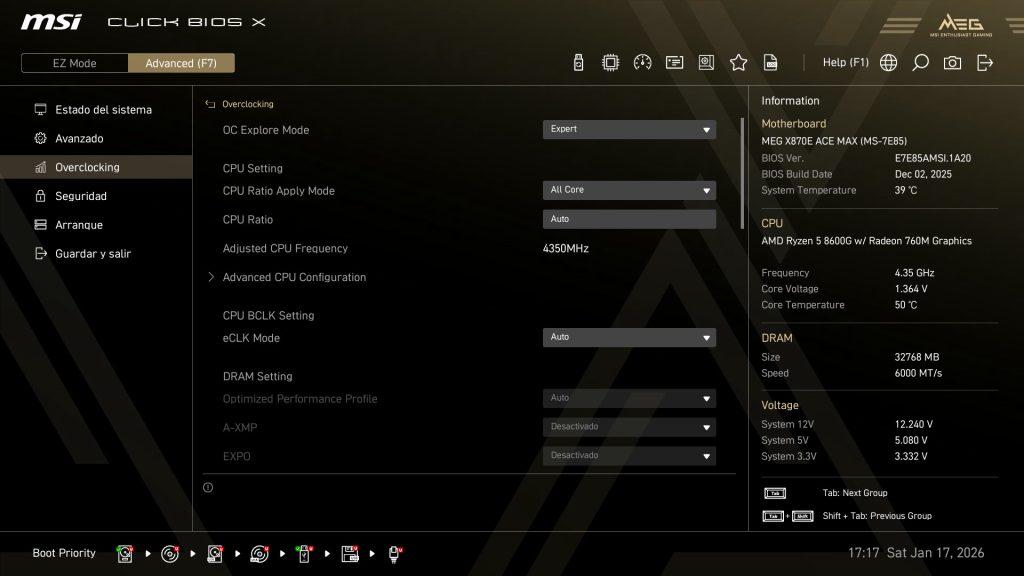

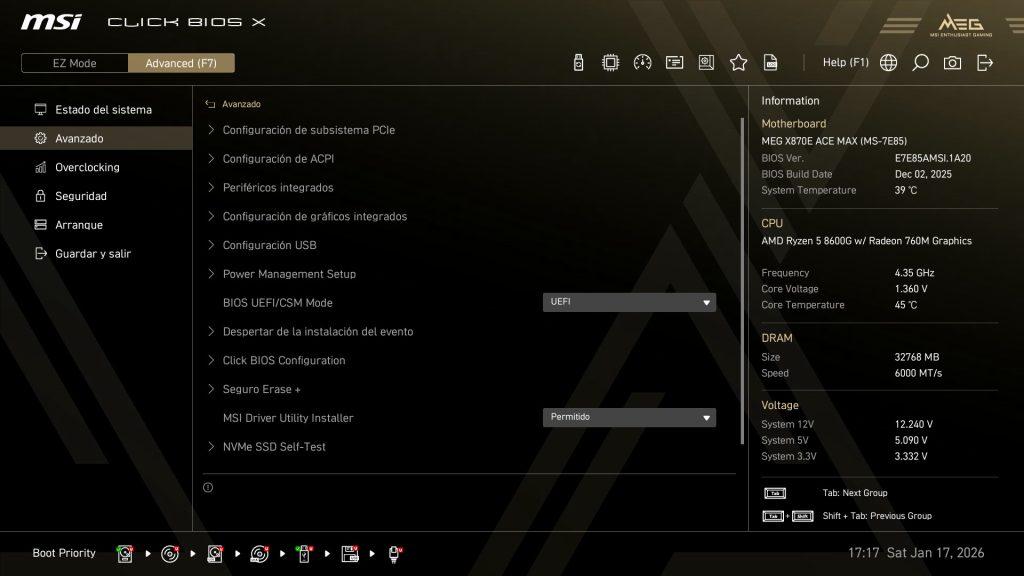

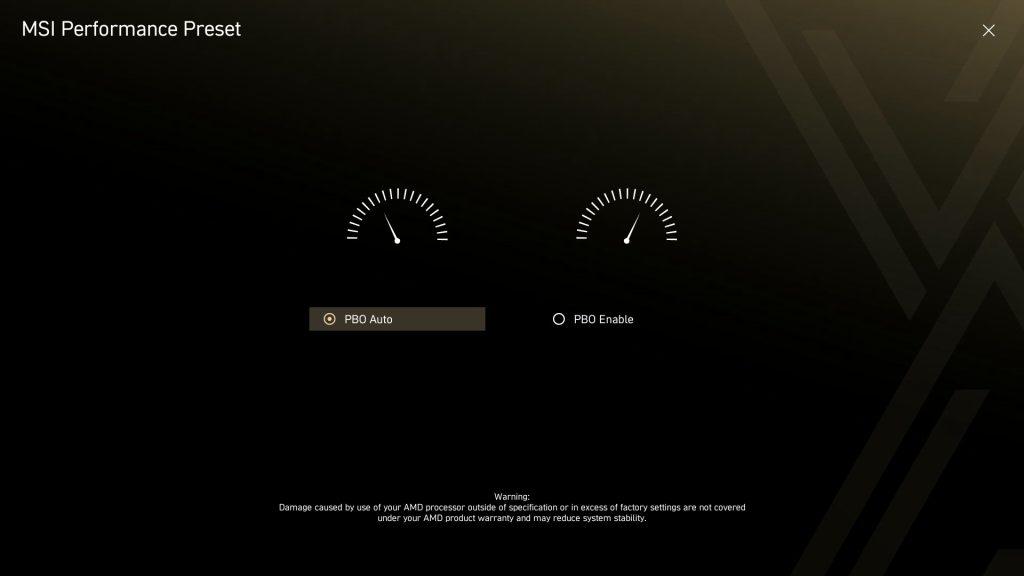

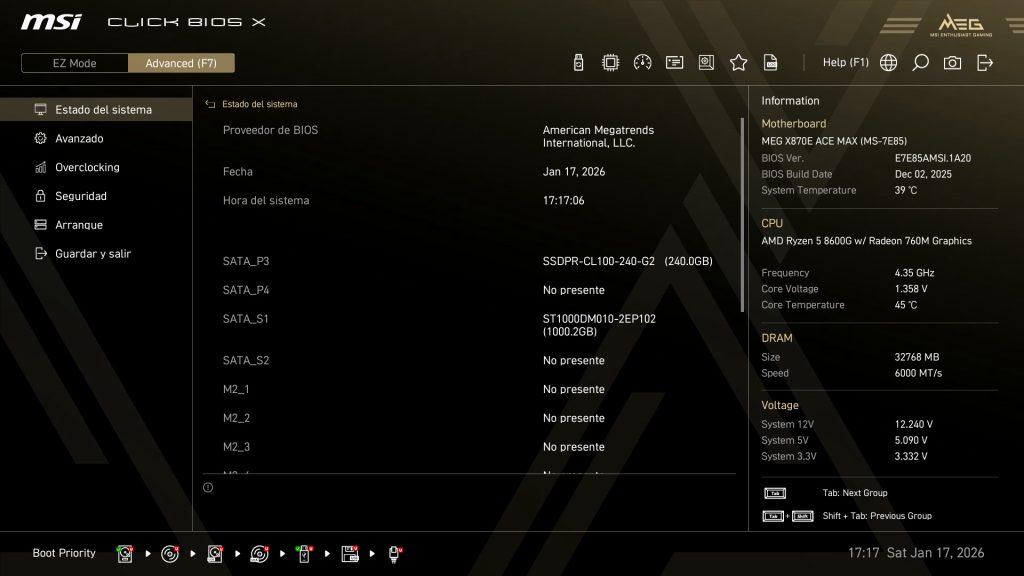

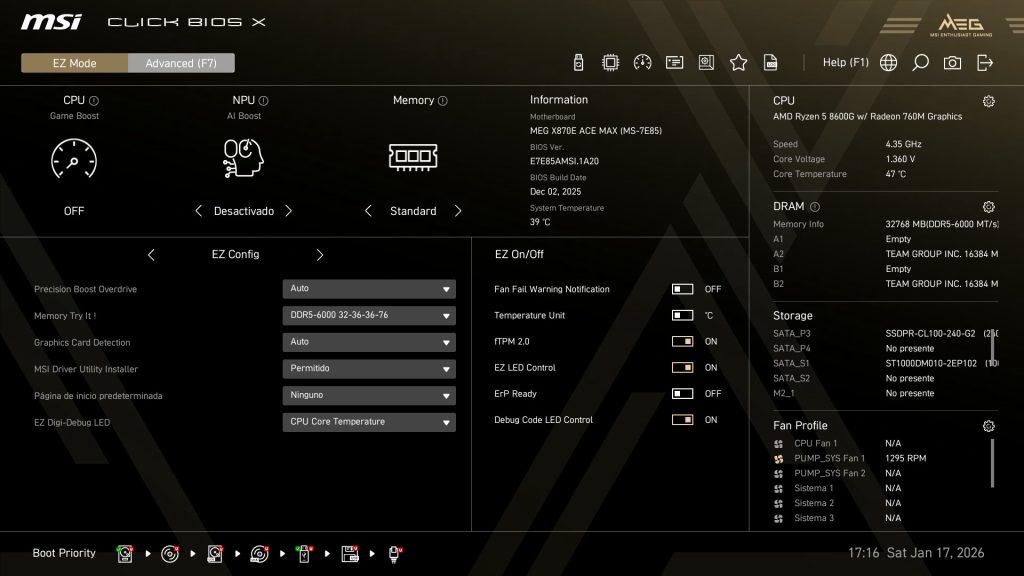

La MEG X870E ACE MAX utiliza la interfaz Click BIOS X de MSI, que he podido probar en múltiples ocasiones con otras placas de la marca. La BIOS está bien organizada, con todos los ajustes relacionados agrupados de forma lógica, lo que facilita la navegación incluso para usuarios menos experimentados.
La ROM de 64MB permite a MSI incluir una interfaz más completa con gráficos mejorados y soporte para procesadores futuros sin sacrificar compatibilidad con CPUs actuales, un detalle que puede parecer menor pero que se torna especialmente importante en una plataforma longeva como AM5, que seguirá recibiendo nuevos procesadores en los próximos años.
Entre las funciones destacadas de la BIOS se encuentran:
- OC Engine con control asíncrono de BCLK para overclocking fino
- Modo BCLK Boost que permite ajustar frecuencias sin reiniciar
- Memory Try y Extension Mode para facilitar el overclocking de memoria
- Soporte completo para AMD EXPO e Intel XMP
- Core Boost y Memory Boost para optimización automática

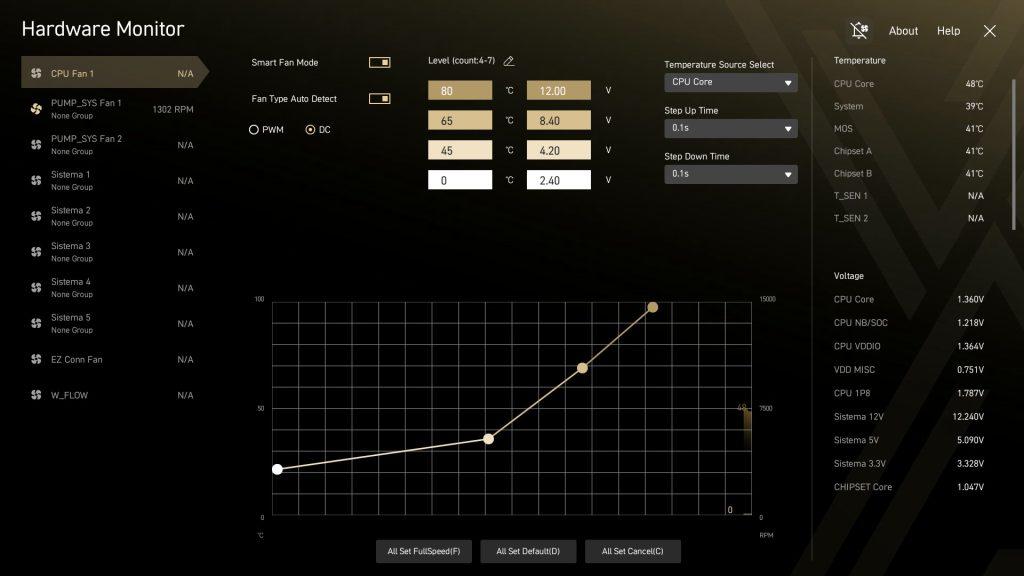

- Frozr AI para gestión inteligente de ventiladores

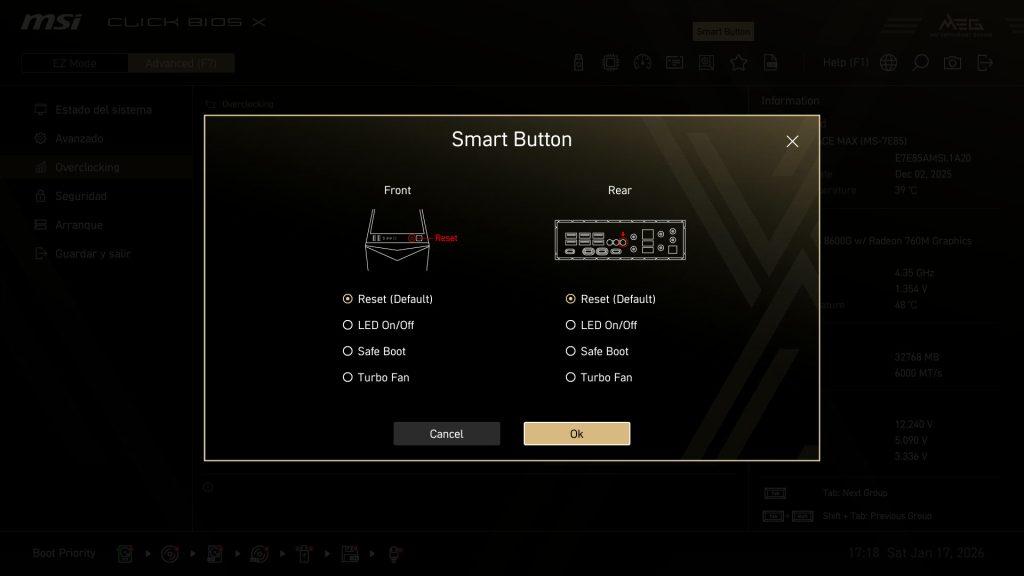

Destaca también la función Smart Button que permite asignar funciones específicas al mismo desde la BIOS.
Pruebas de rendimiento
Este ha sido el Setup de Pruebas
| PLACA BASE | MSI MEG X870E ACE MAX |
| MEMORIA | 2X16GB TEAMGROUP DDR5 6000 MHZ |
| PROCESADOR | AMD RYZEN 5 8600G |
| SISTEMA OPERATIVO | WINDOWS 11 HOME |
| TARJETA GRAFICA | MSI GEFORCE RTX 5070 TI |
| DRIVERS | ACTUALIZADO TODO EL SISTEMA CON LOS ULTIMOS DRIVERS. |
| FUENTE ALIMENTACION | LC-POWER LC1200P |

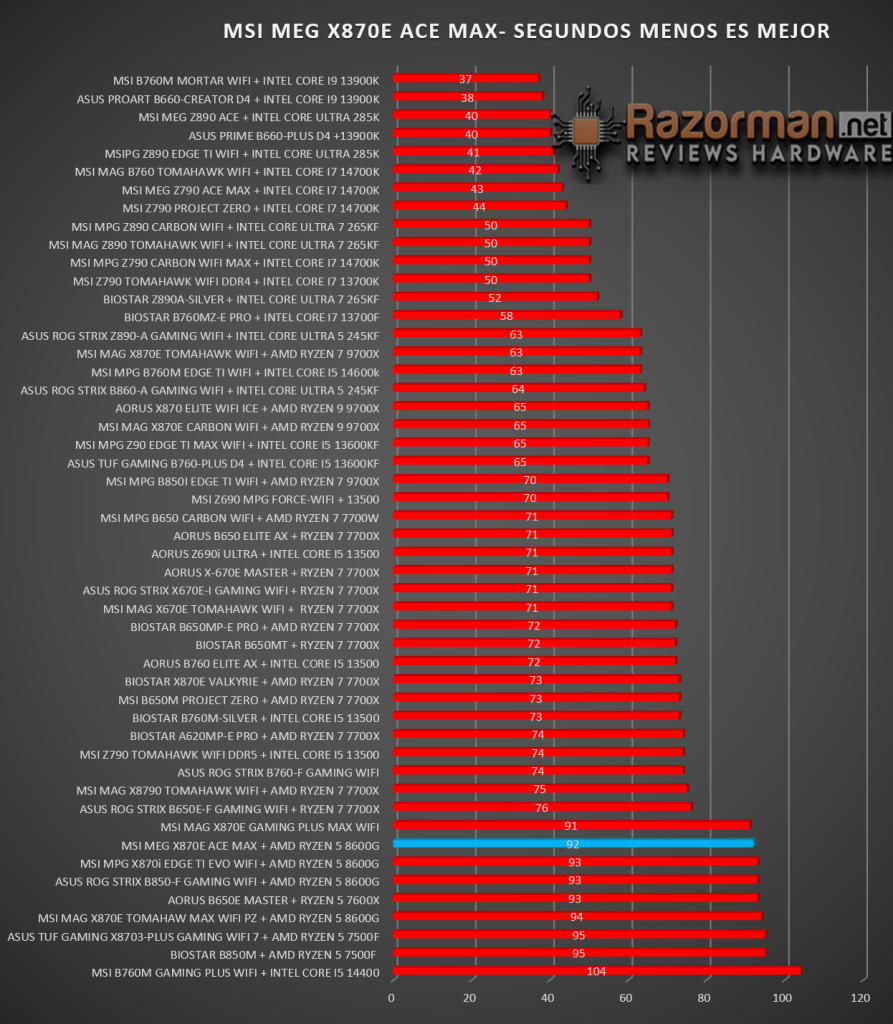

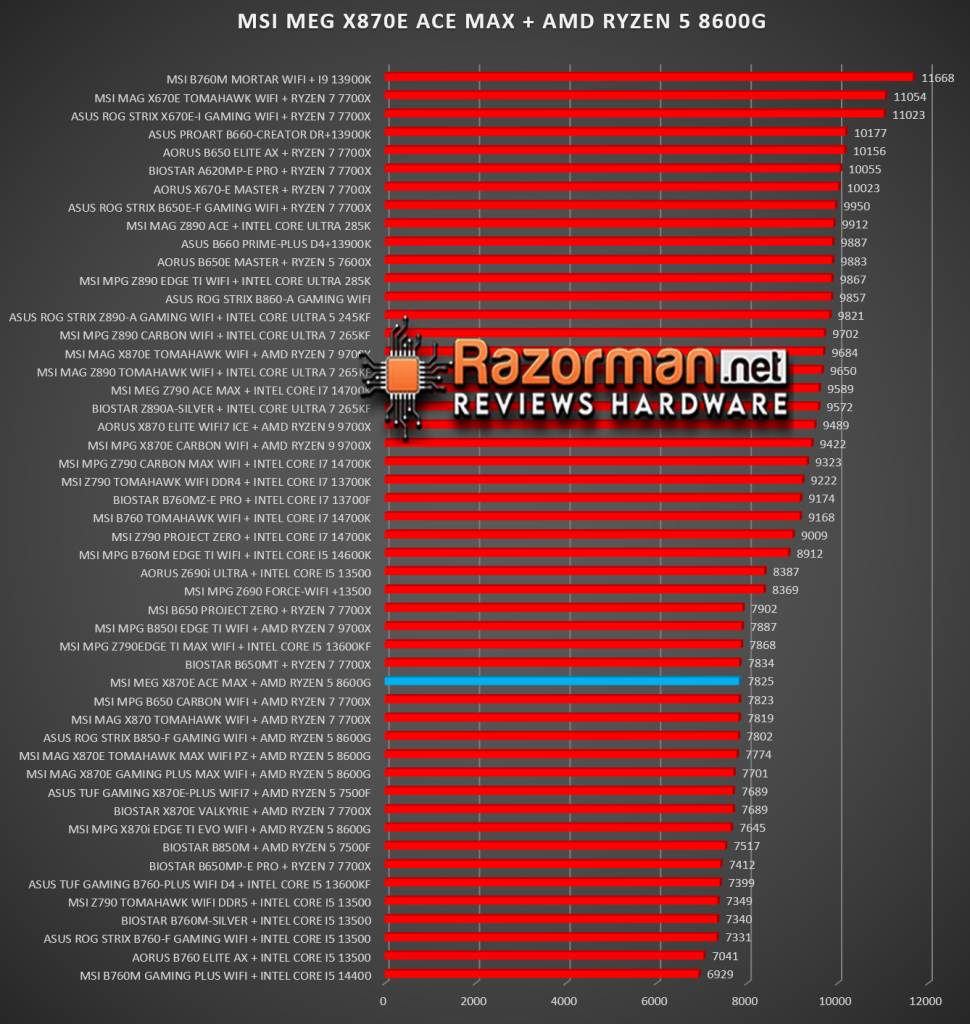

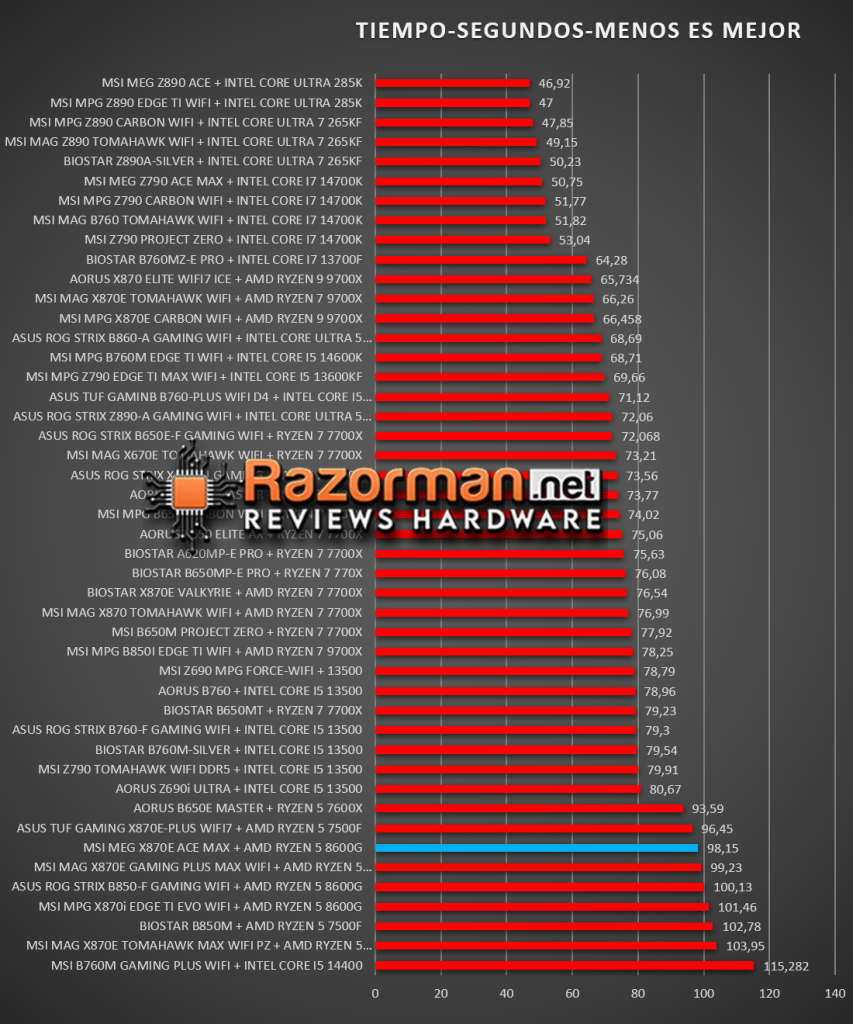

TESTS SINTETICOS
CORONA 1.3
W-PRIME 32 MULTIHILO

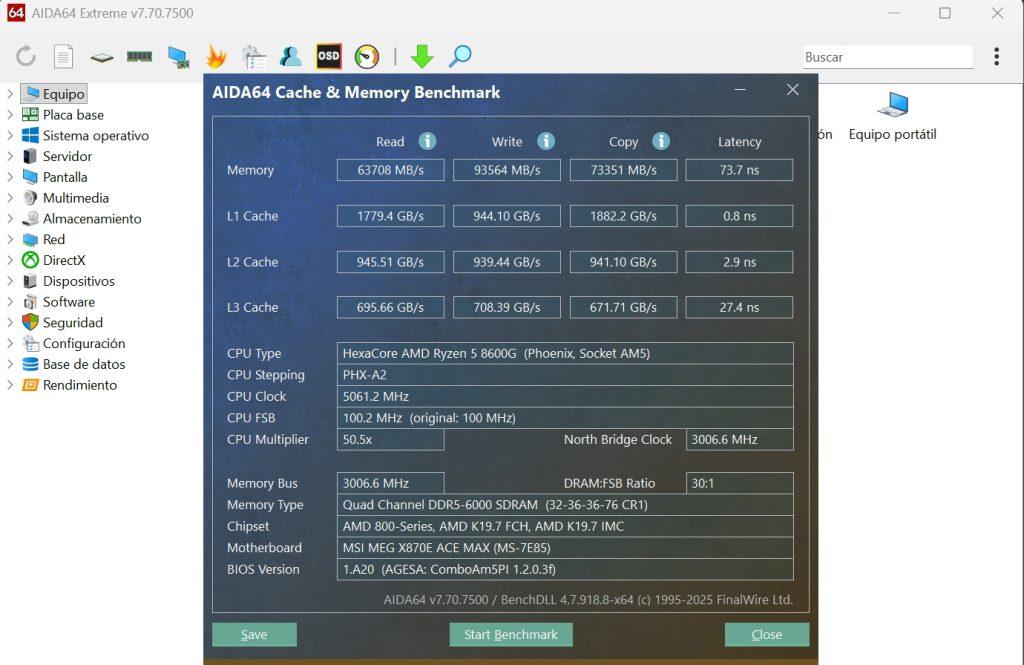

AIDA64: MEMORIA

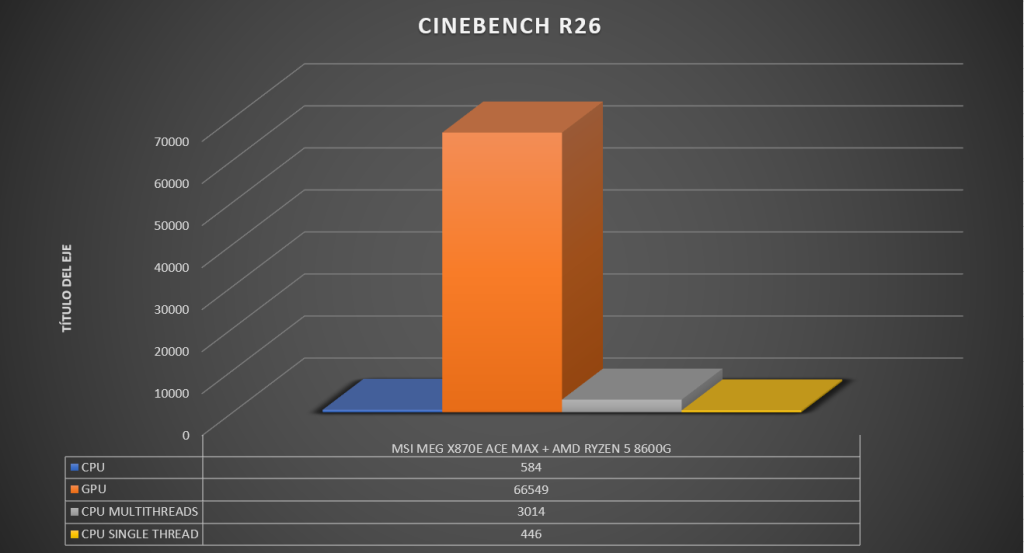

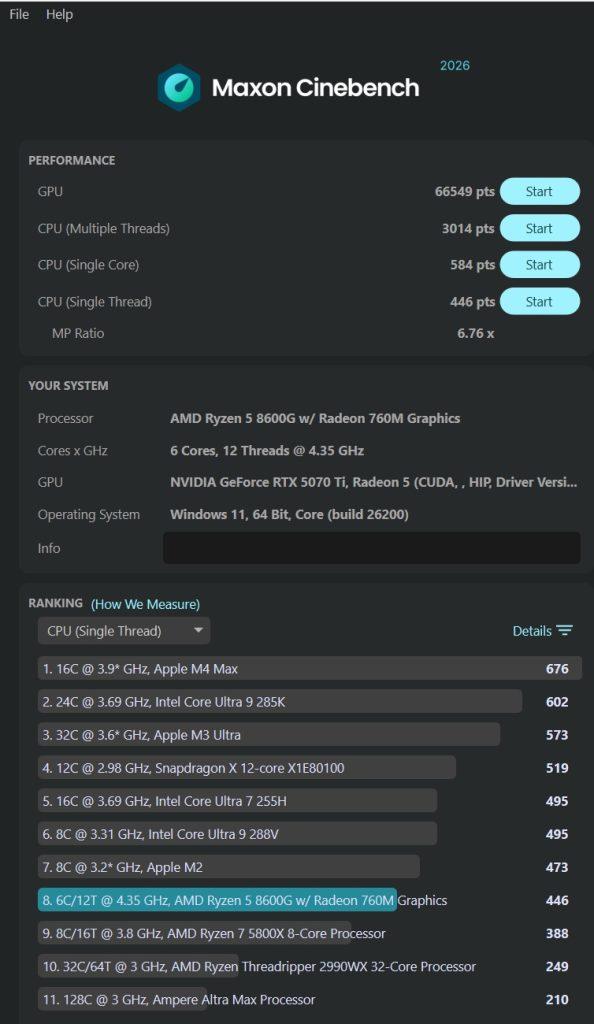

CINEBENCH R24 Y CINEBENCH R26

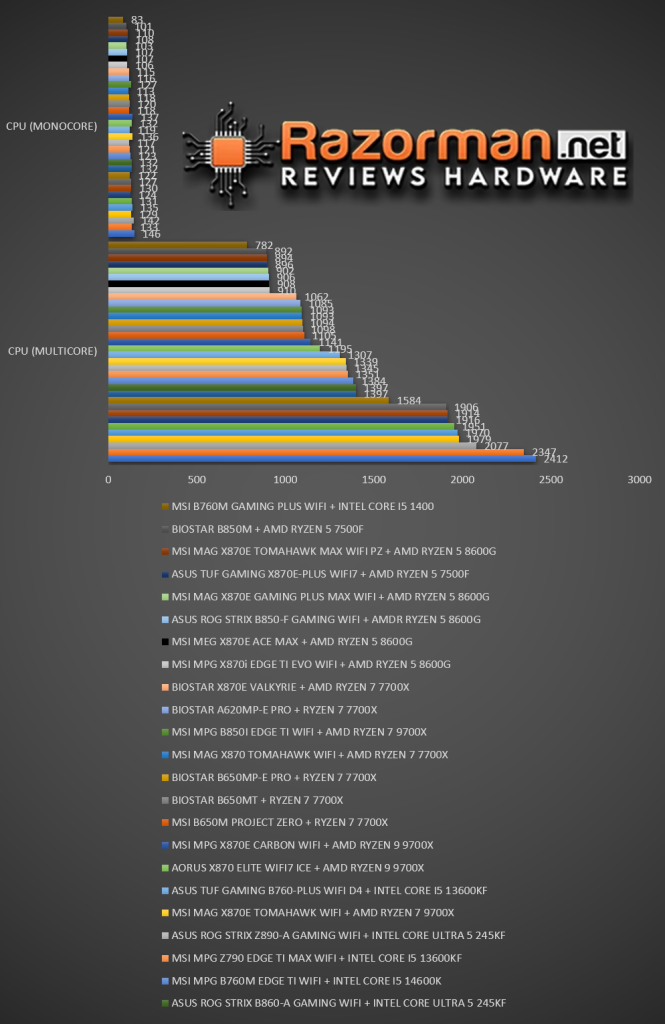

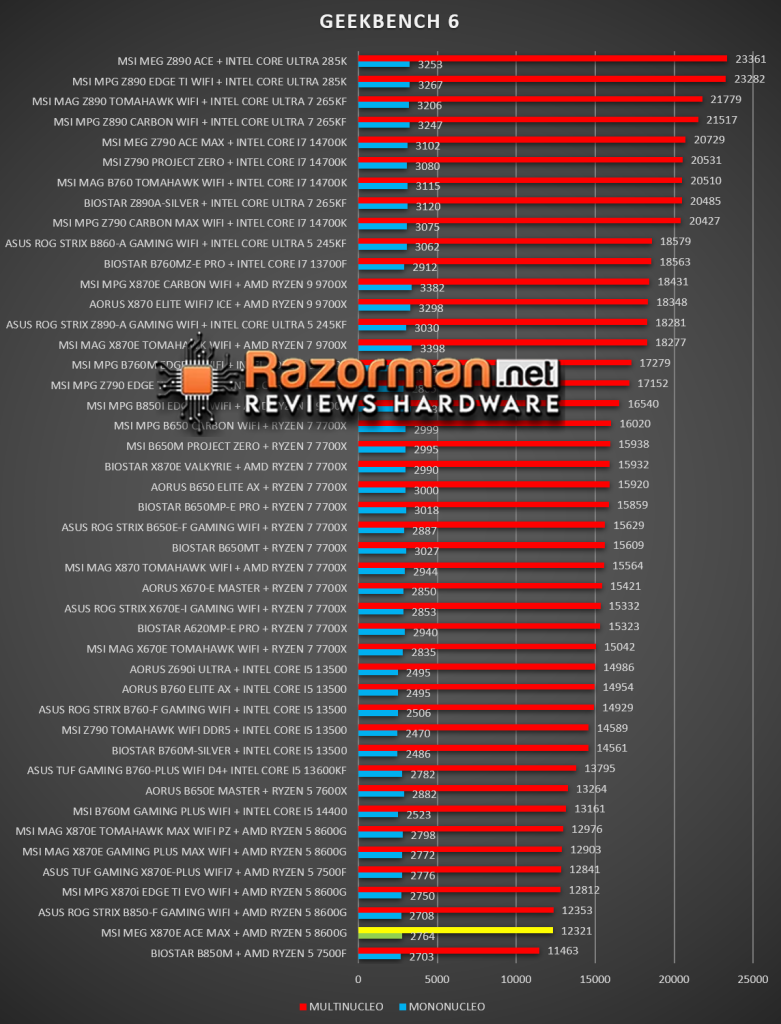

GEEKBENCH 6.4.0

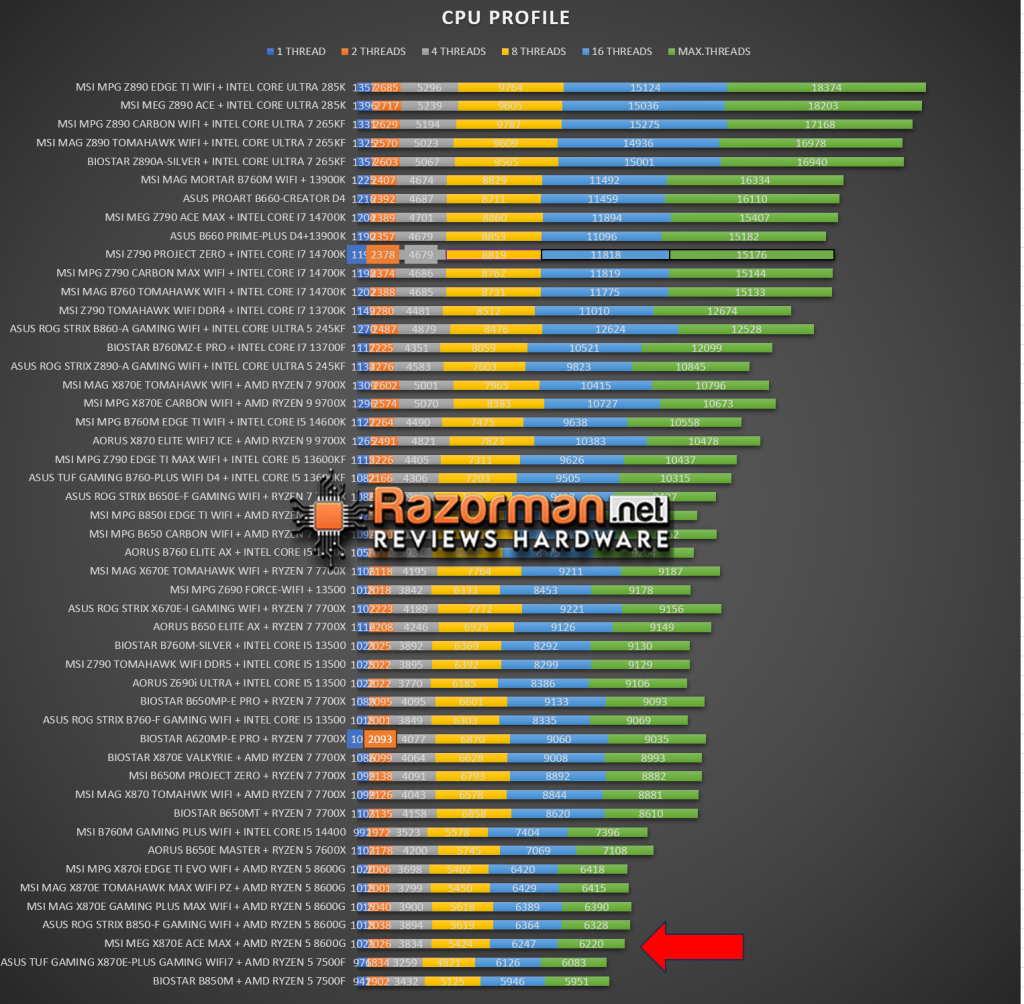

CPU PROFILE
PCMARK 10

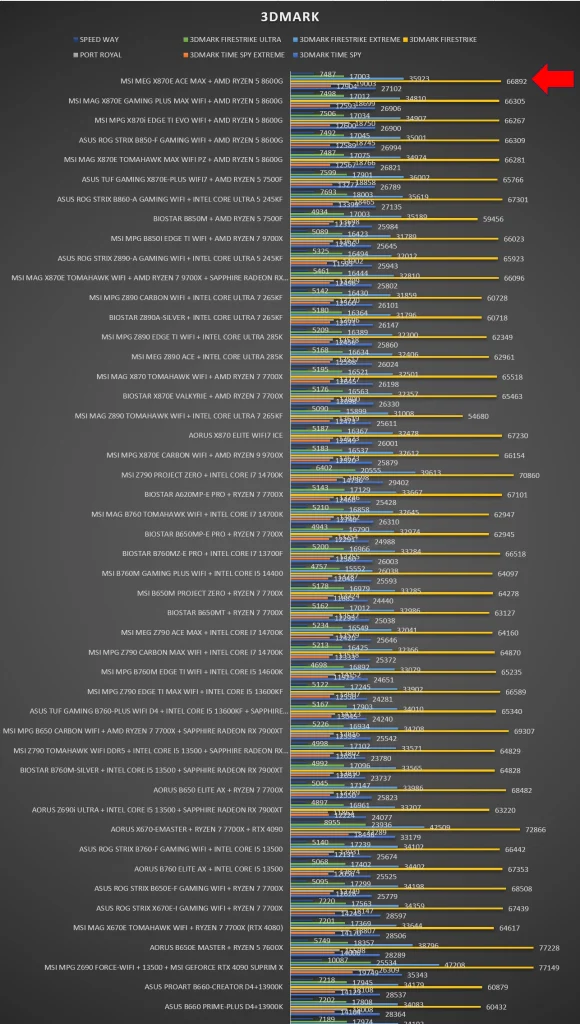

3DMARK

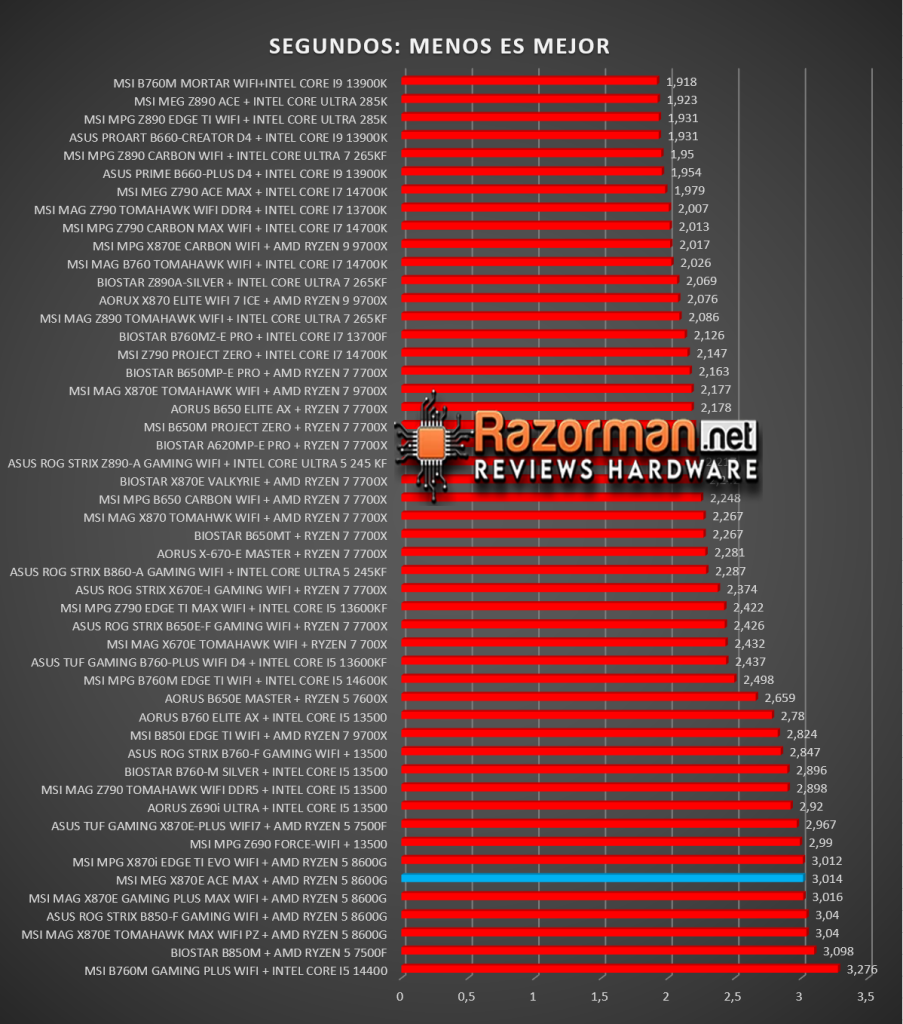

X-264 HD
Temperaturas VRM

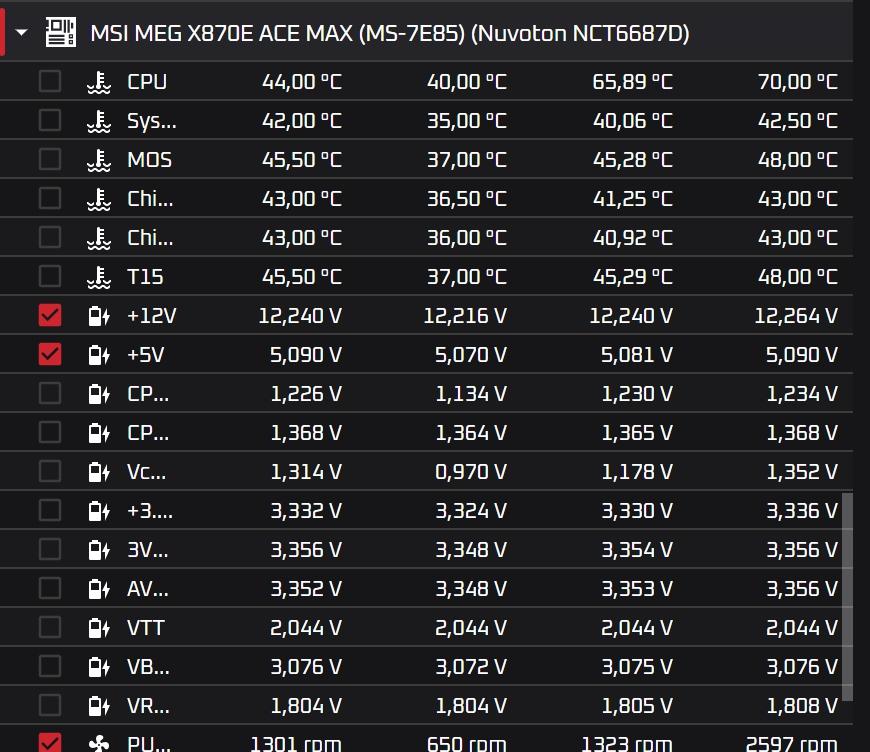

Para comprobar la capacidad de disipación del VRM, hemos sometido a una buena «tortura» a la placa: 30 minutos consecutivos de ejecución de OCCT 14.2.6, con estos resultados
Partiendo de una temperatura en reposo de 37ºC, durante la ejecución del test el VRM alcanzó los 48ºC como máximo, una temperatura correcta y que nos aventura que podemos instalar cualquier procesador AMD Ryzen tope de gama actual y futuro sin problemas.
Conclusiones finales: Gama premium a precio premium
La MSI MEG X870E ACE MAX es una placa base excepcional como hemos visto a lo largo de la review y que cumple con creces las expectativas de un producto de gama alta. Tras analizar todas sus características y revisar las pruebas de rendimiento disponibles, puedo afirmar que estamos ante una de las mejores opciones para construir un sistema AM5 de alto rendimiento.
El VRM de 18+2+1 fases con 110A SPS es brutal y garantiza estabilidad incluso con overclocking extremo. La refrigeración del VRM con heat-pipe de contacto directo y diseño Wavy Fin mantiene las temperaturas bajo control, y aunque la temperatura alcanzada es superior al de otras del mismo fabricante de menos «porte» es cierto que supera con nota la tortura de OCCT durante 30 minutos de test
La conectividad es, sin duda, el punto más fuerte: tres slots PCIe 5.0, dos puertos M.2 Gen5, tres M.2 Gen4, USB4, WiFi 7, 10GbE y 5GbE LAN conforman un arsenal que no tiene rival en el segmento ATX. La filosofía EZ DIY de MSI, con clips magnéticos, botones de liberación PCIe y conectores simplificados, hace que el montaje y mantenimiento sean mucho más cómodos.
El soporte de memoria hasta DDR5-9000+(OC) y 256GB de capacidad la convierte en una plataforma ideal tanto para gaming como paratrabajo. El audio ALC4082 con DAC ESS es excelente, y la BIOS Click BIOS X con ROM de 64MB asegura longevidad y soporte futuro.
El único punto negativo relevante es su precio: 696 euros en Amazon. Un precio muy elevado, es verdad, no se puede rebatir pero si te lo puedes permitir es sin duda una de las mejores – y la mejor placa base de MSI – con el chipset X870E del mercado, y es que la exclusividad tiene un precio.
