Seguimos analizando más tarjetas gráficas con el procesador gráfico 4060 Ti de nVidia, y esta vez nos detenemos en la tarjeta Gigabyte Geforce RTX 4060 Ti Gaming OC 8G, un modelo que equipa la 4ª Generación de Tensor Cores y 3ª Generación RT Cores, con 8 GB de memoria GDDR6 bajo un bus de 128 bit y Dual Bios.
REVIEW GIGABYTE GEFORCE RTX 4060 Ti GAMING OC 8G
Muchas gracias a Gigabyte por enviarnos la tarjeta gráfica Gigabyte Geforce RTX 4060 Ti GAMING OC 8G para esta review
GIGABYTE GEFORCE RTX 4060 Ti GAMING OC 8G: CARACTERISTICAS TECNICAS
| PROCESADOR GRÁFICO | GeForce RTX™ 4060 Ti |
| TGP | 160W |
| CUDA CORES | 4352 |
| MEMORIA | 8 GB GDDR6 – 18 Gbps – Bus 128 bits Conexión: PCI-E 4.0 |
| MAX. MONITORES SOPORTADOS | 4 – 7680×4320 |
| DIMENSIONES | L=281 W=117 H=53 mm |
| DIRECTX | 12 Ultimate |
| OPENGL | 4.6 |
| ALIMENTACION | Conector 8 pines |
| FUENTE ALIMENTACION RECOMENDADA | 500W |
| SALIDAS | DisplayPort 1.4a*2 HDMI 2.1a*2 |
| ACCESORIOS | Guía usuario |
UNBOXING Y ACCESORIOS
El embalaje exterior es el que podemos encontrar en otros modelos del mismo fabricante: un fondo oscuro, con los logotipos de Gigabyte, modelo y varios iconos de las principales características de la gráfica, acompañados en la zona trasera de varias imágenes de la gráfica deteniéndose en algunas de sus principales especificaciones técnicas.

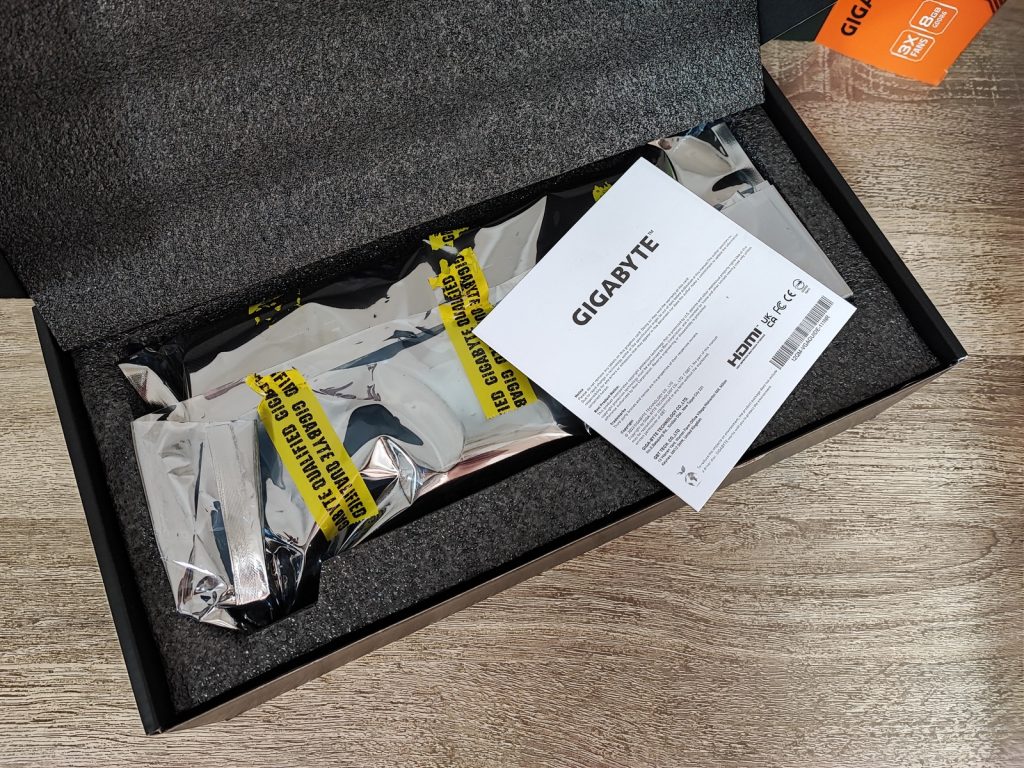

Al retirar el colorido embalaje exterior comprobamos que la gráfica viene perfectamente protegida por unos grandes moldes de porexpán de color negro y también protegida por una bolsa antiestática. Sólo se incluye una guía de usuario rápida como accesorios.
DISEÑO

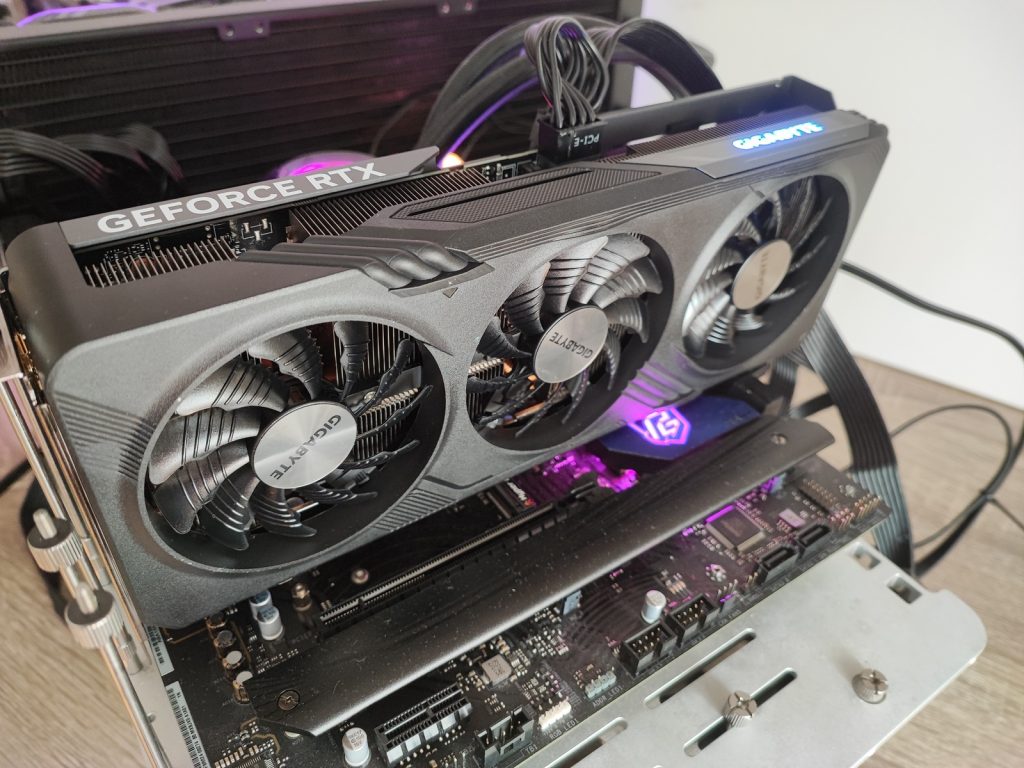

Las dimensiones de esta gráfica son de L=281 W=117 H=53 mm, ocupando 2.5 slots en nuestro chasis. Su diseño es sobrio, con una cubierta de plástico gris con varias franjas diagonales, acompañadas de otras horizontales en el borde de esta cubierta de plástico que forma parte del eficaz sistema de refrigeración WindForce 3D

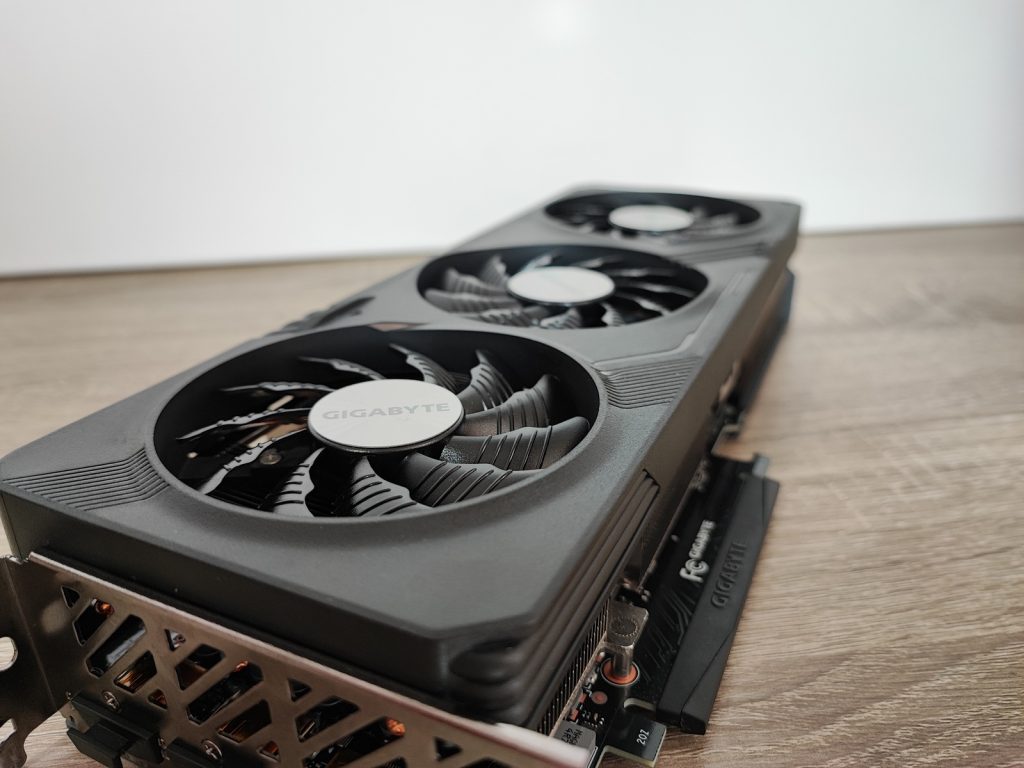

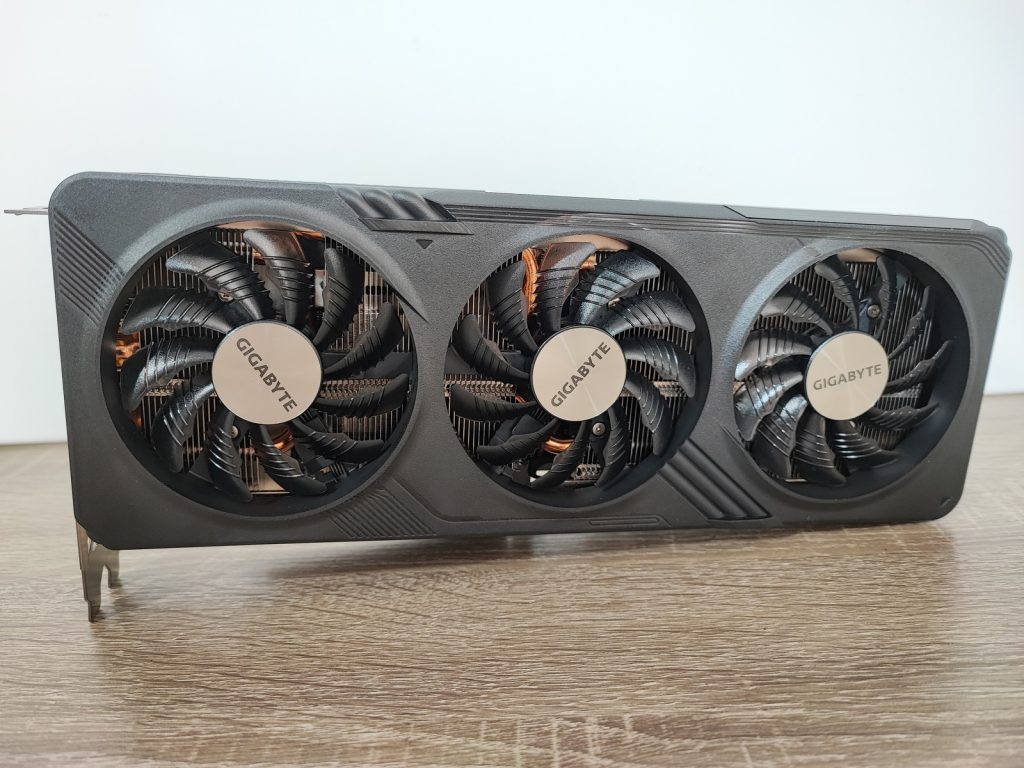

El sistema de refrigeración WindForce 3D es habitual en los modelos de Gigabyte y destaca por su eficacia y baja sonoridad. En este modelo se han empleado 3 ventiladores de 80mm – por los 100mm de los ventiladores de gamas superiores – con un diseño de aletas con pronunciados surcos en su superficie que proporcionan un mayor flujo de aire y asímismo reducen la sonoridad.
Estos ventiladores tienen un giro alternativo, es decir el central gira en sentido opuesto al de los dos ventiladores de los extremos y reducir así aún más las turbulencias. Tienen un funcionamiento semi-pasivo, es decir los ventiladores permancerán en reposo hasta que la gráfica alcance una determinada temperatura, por lo que en circunstancias de baja carga , la sonoridad es nula.
Los rodamientos de estos ventiladores están lubricados con grafeno, lo que aumenta la longevidad el doble según el fabricante.

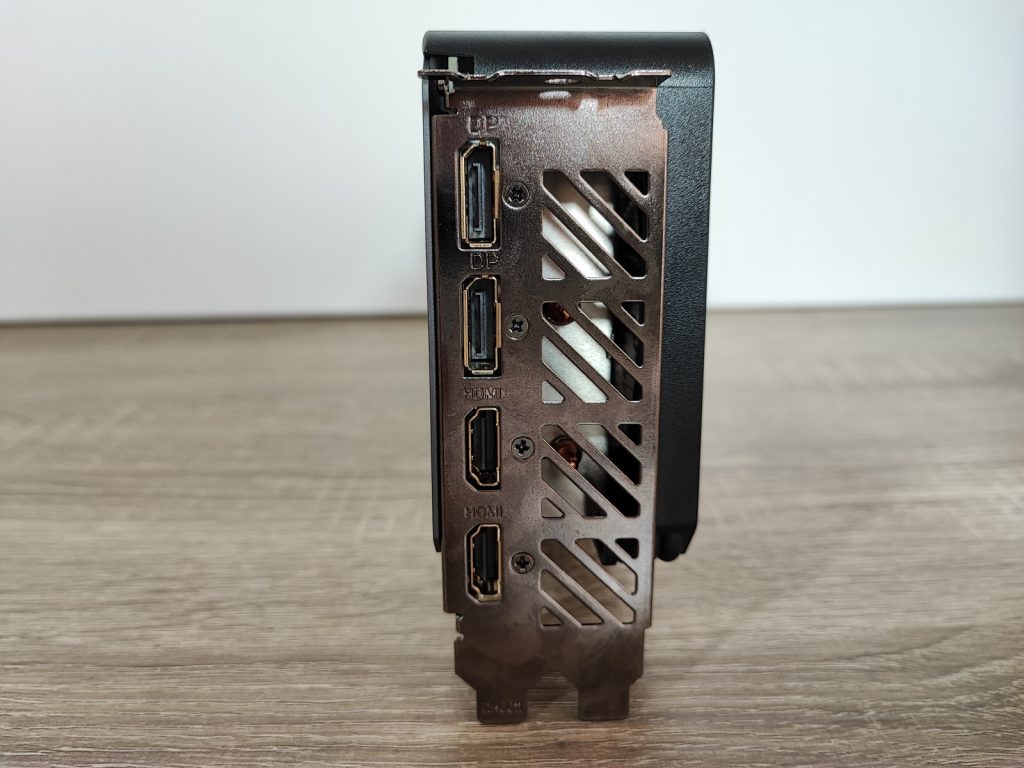

Buena conectividad para tratarse de uno de los chips más modestos de la gama 4XXX de nVidia:
- 2x DisplayPort 1.4a
- 2x HDMI 2.1
Por lo que es posible conectar hasta 4 monitores con una resolución máxima de 7680×4320. El conector HDMI 2.1 es capaz de soportar hasta 8K @ 120 Hz.

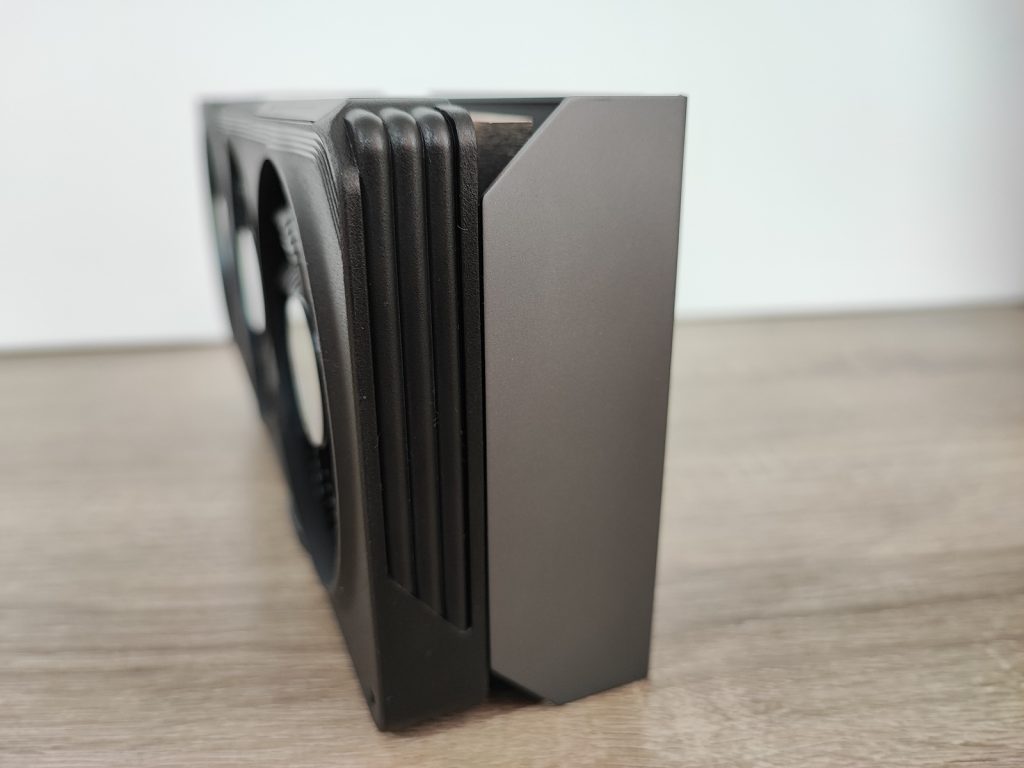

La zona trasera de la gráfica queda totalmente oculta por la cubierta del sistema de refrigeración y el backplate trasero.

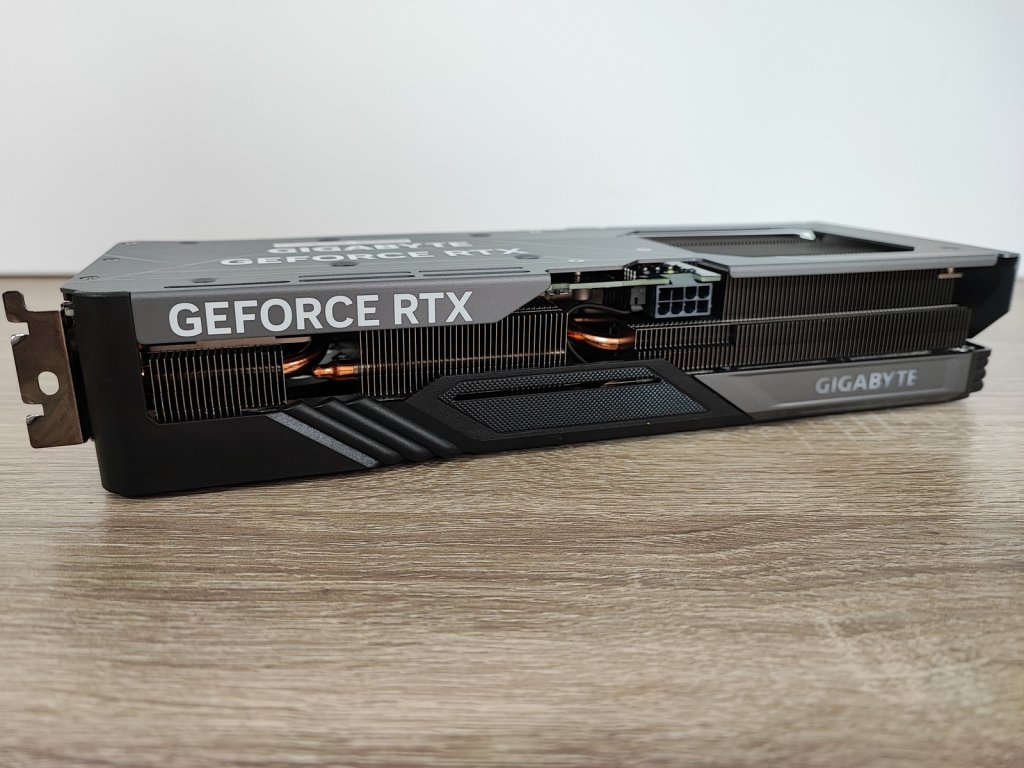

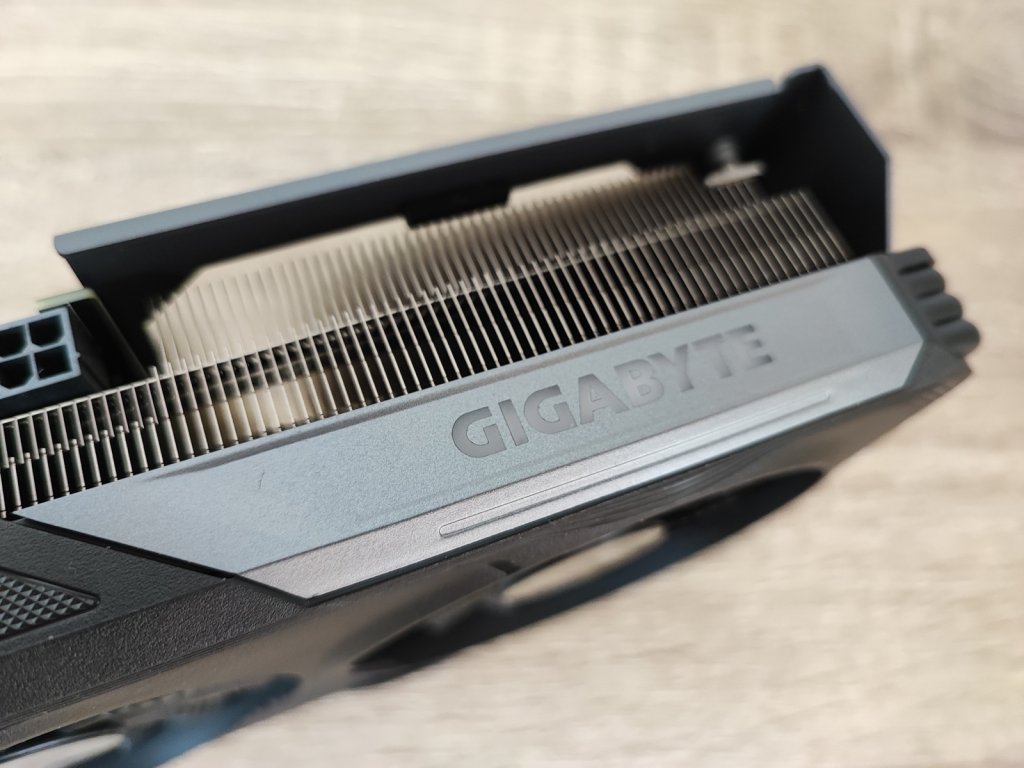

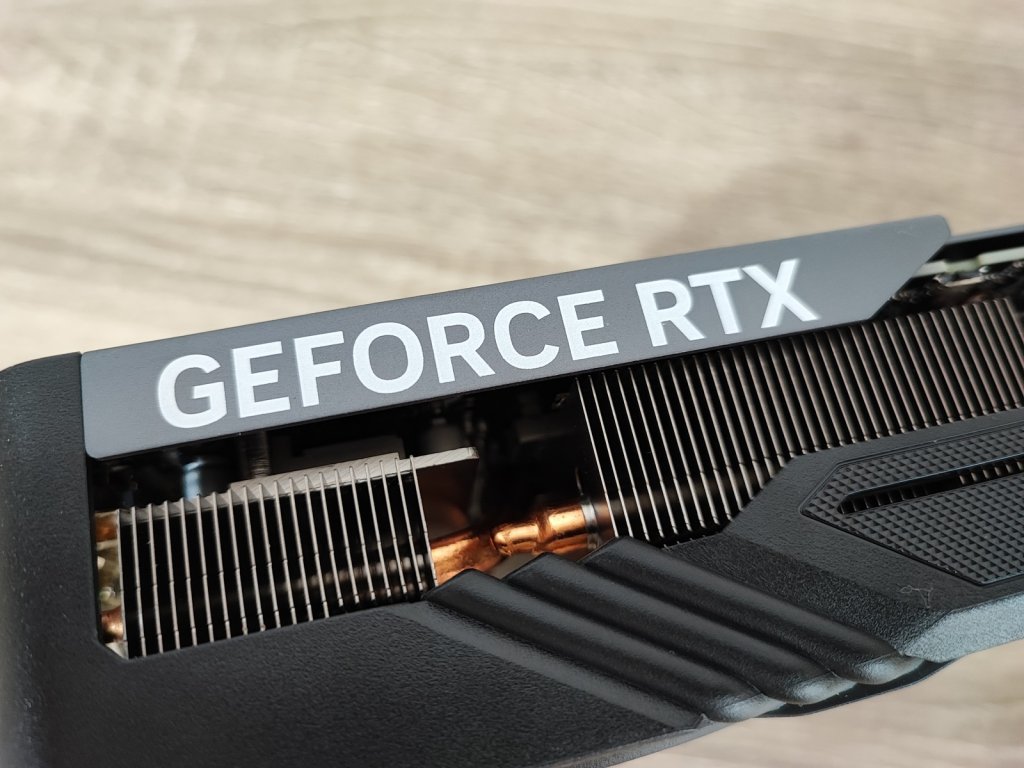

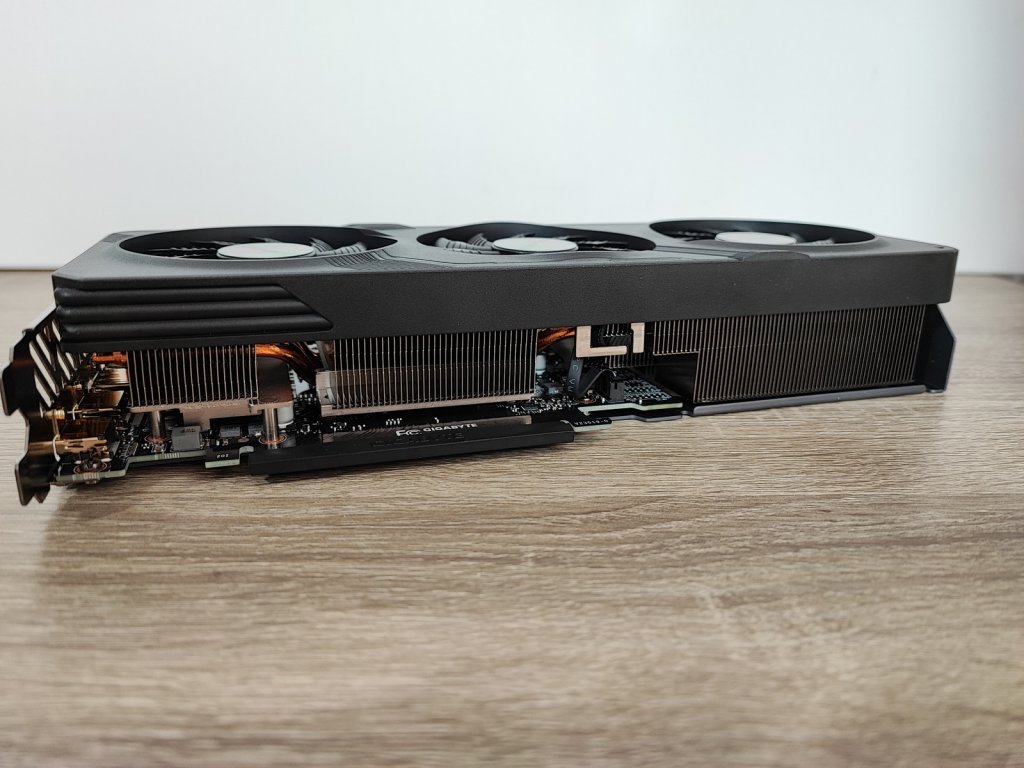

El perfil superior/inferior deja ver buena parte del aleteado vertical del radiador necesario para la refrigeración, con varios heatpipes de cobre y en este caso más que sobredimensionado, pues recordemos que el TGP es de sólo 160W , y que permite la expulsión del aire caliente del interior.

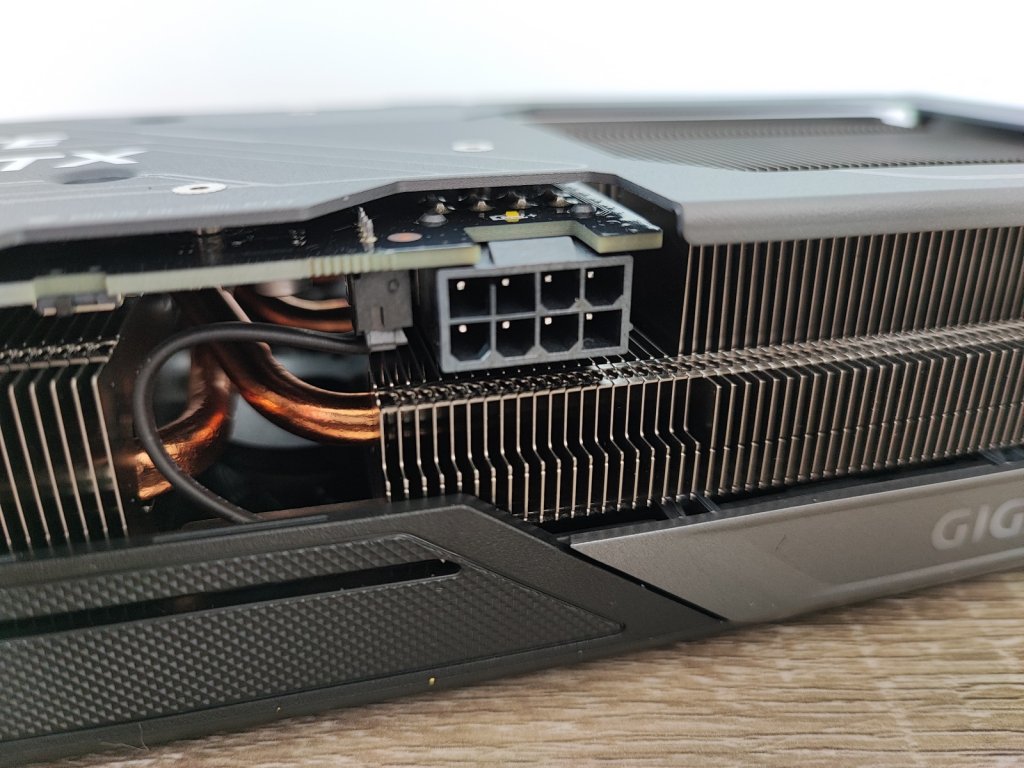

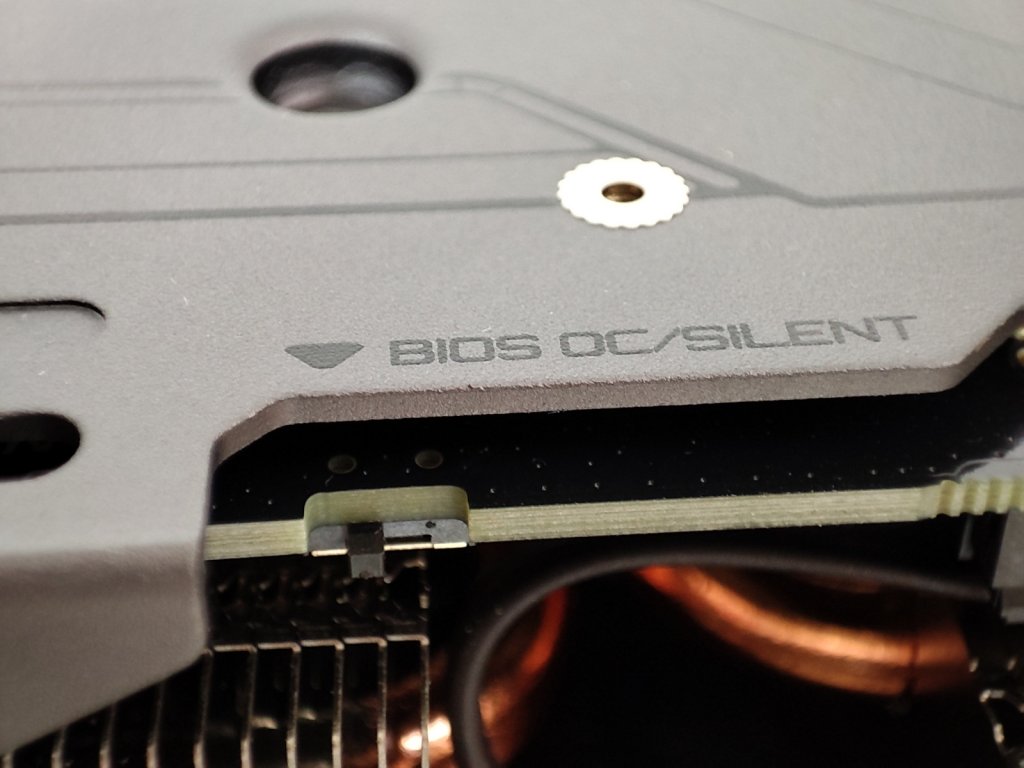

Entre los dos cuerpos del radiador encontramos un conector de 8 pines, más que suficiente para los requerimientos energéticos de la gráfica, junto con un pequeño switch para elegir una de las 2 BIOS de fábrica: OC/Silent, que conlleva una mayor sonoridad en el perfil OC.

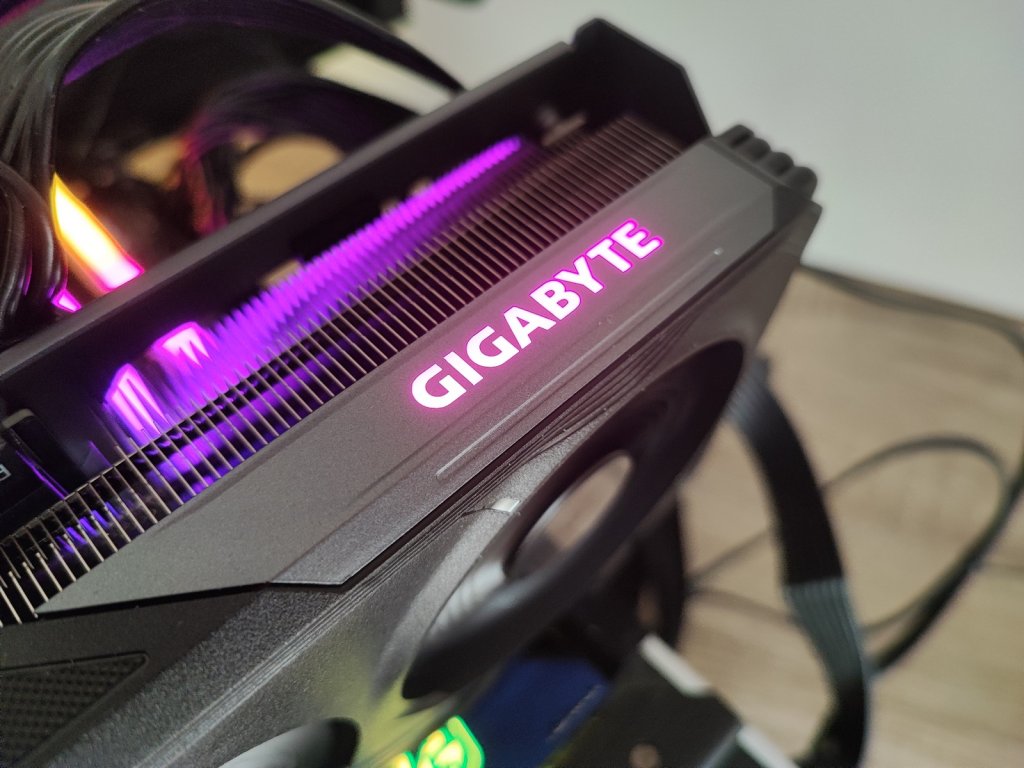

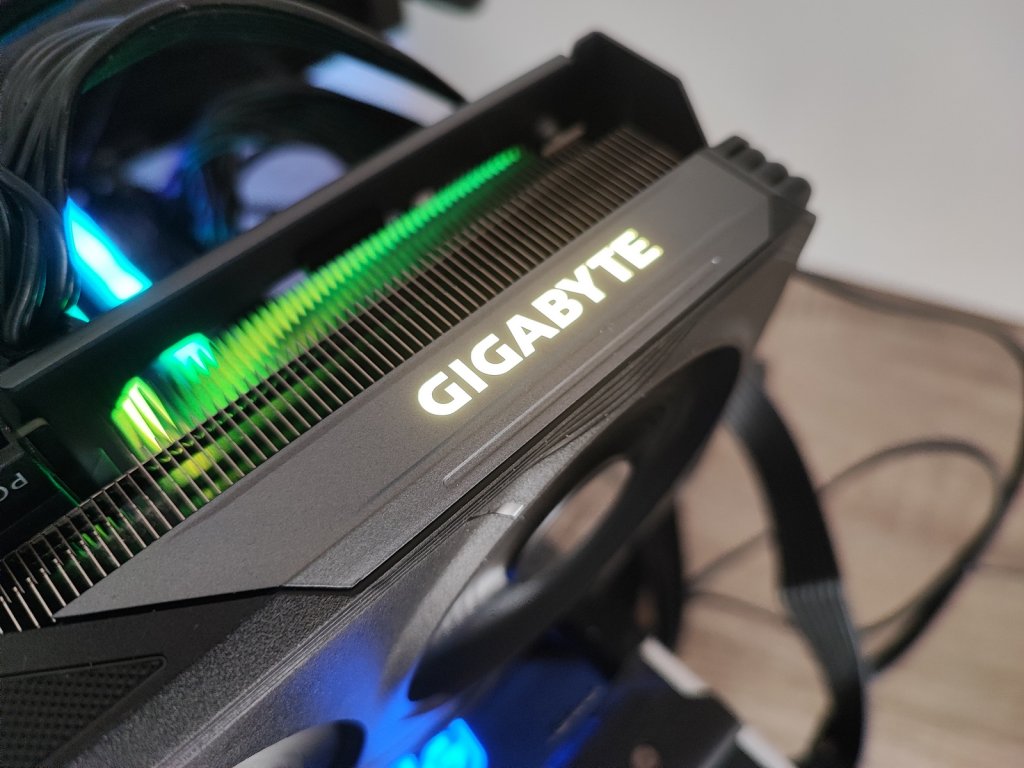

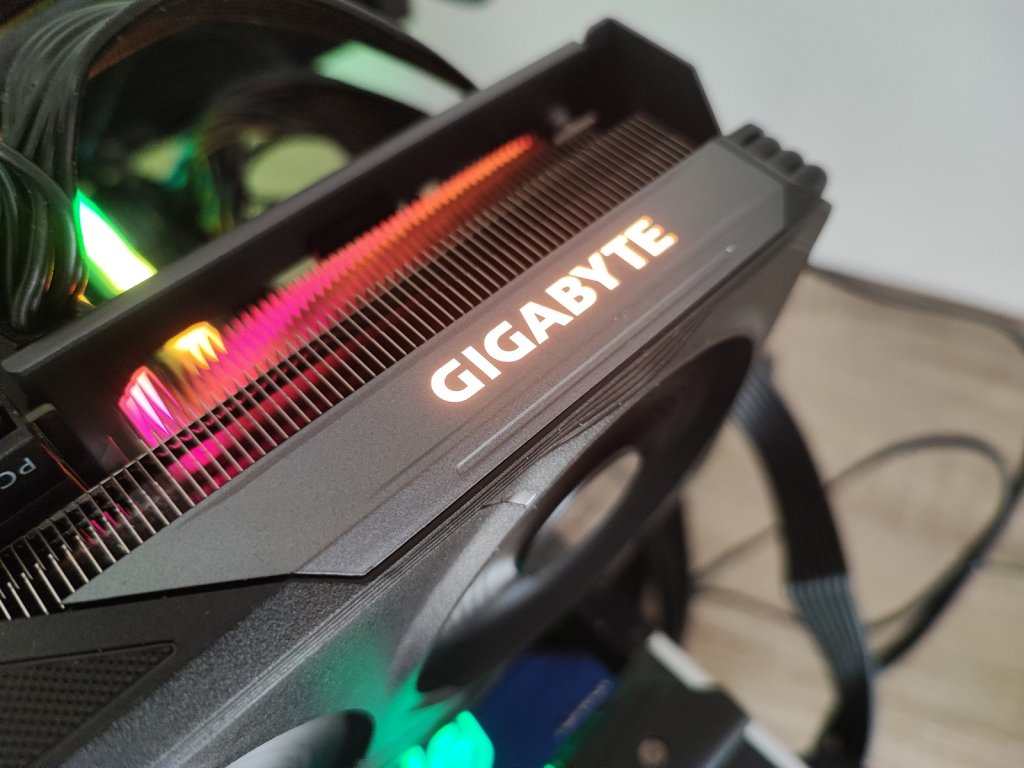

En un extremo de la gráfica vemos el logo de GIGABYTE, el cual dispone de iluminación RGB Fusion.

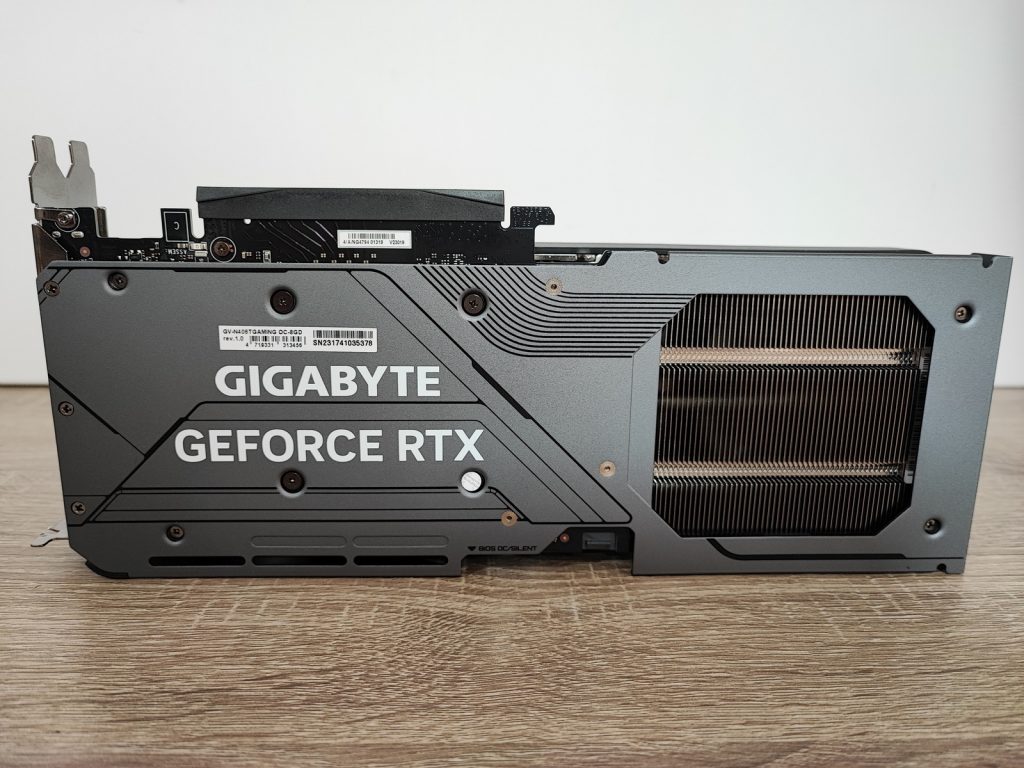

Por último vista trasera de la gráfica, con un backplate metálico de color gris y la inscripción GIGABYTE GEFORCE RTX, con una ventana de generoso tamaño que permite ver el radiador en esta zona y facilitar la expulsión del aire caliente del interior.
INTERIOR
Tras retirar todos los tornillos que sujetan el backplate trasero, ya tenemos acceso al PCB y radiador de la gráfica.

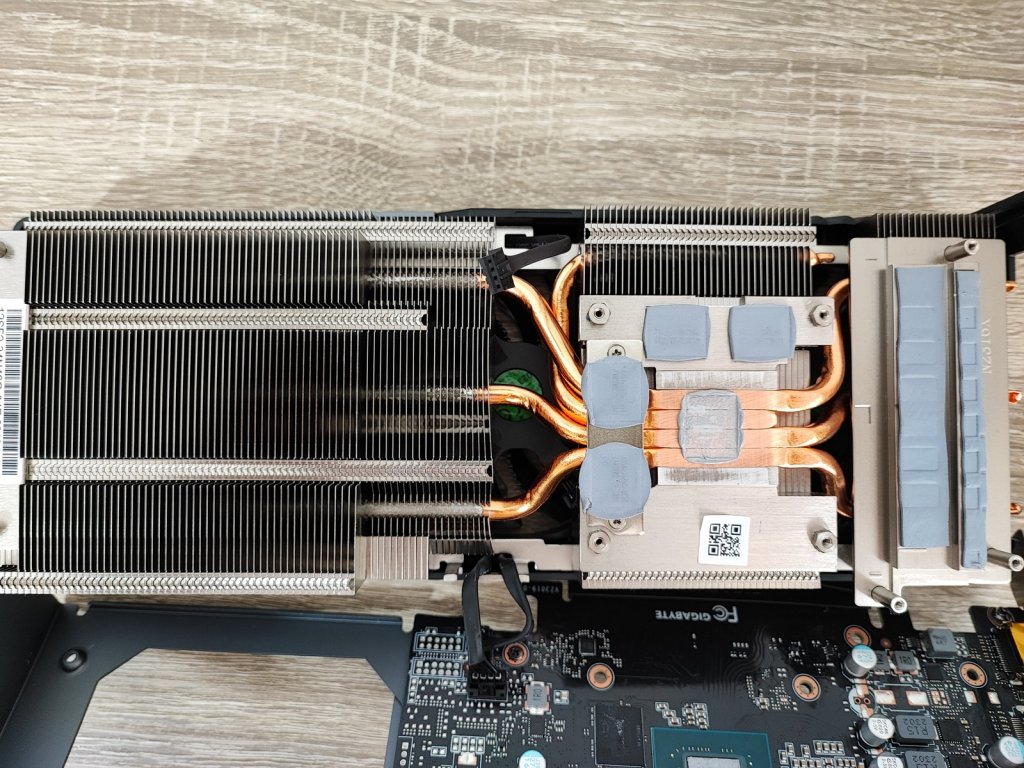

El diseño del disipador tiene una configuración de 3 bloques de aluminio de fino aleteado vertical. El central dispone de un gran cold plate del que parte 4 heatpipes de cobre- en contacto directo con el motor gráfico – y con derivación a los dos radiadores laterales como vemos en la imagen.
Este coldplate es el encargado también de disipar el calor generado por los chips de memoria VRAM y uno de ellos también dispone de un backplate de inferior tamaño con thermal pads de silicona gris para refrigerar las fases del VRM.

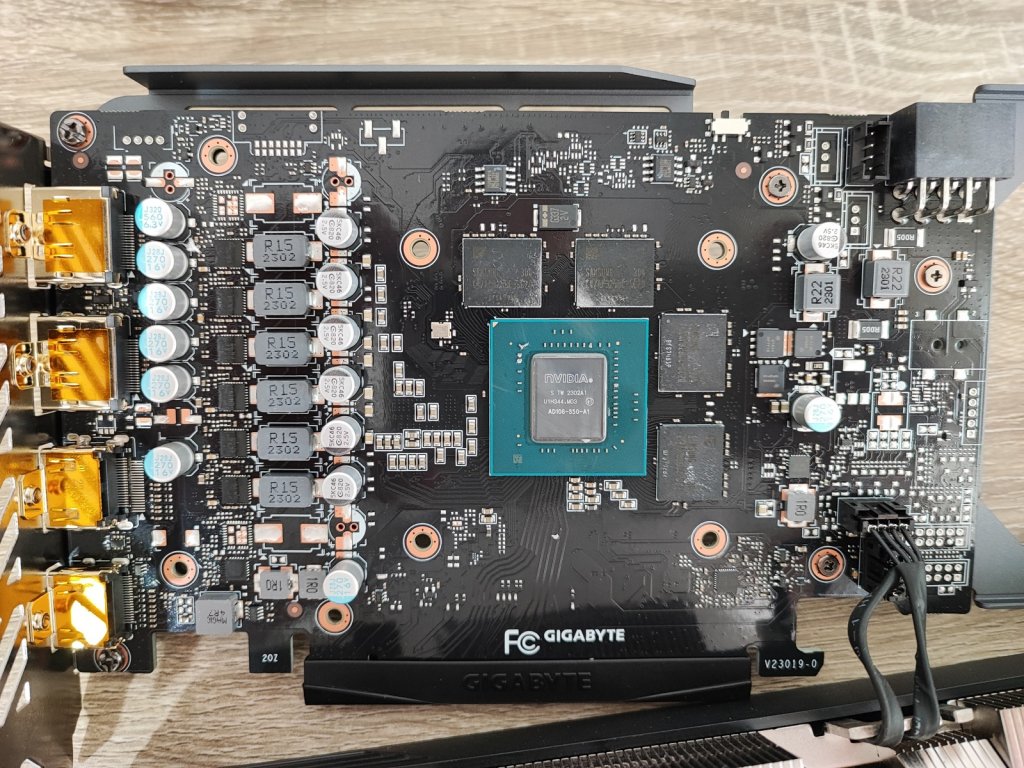

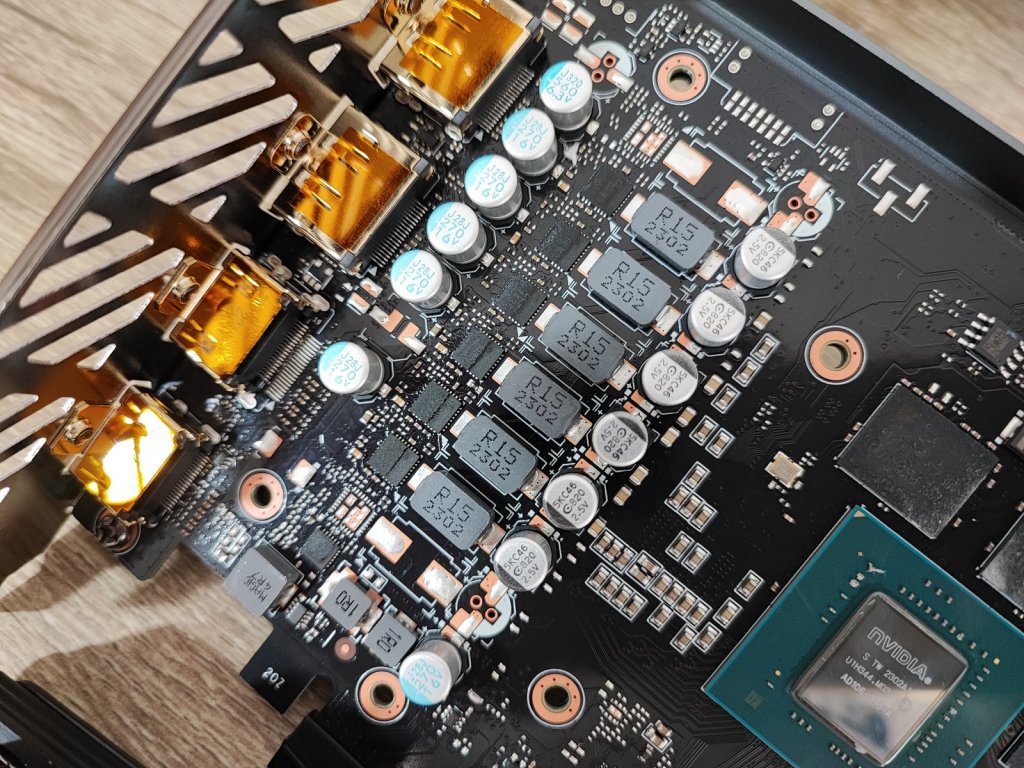

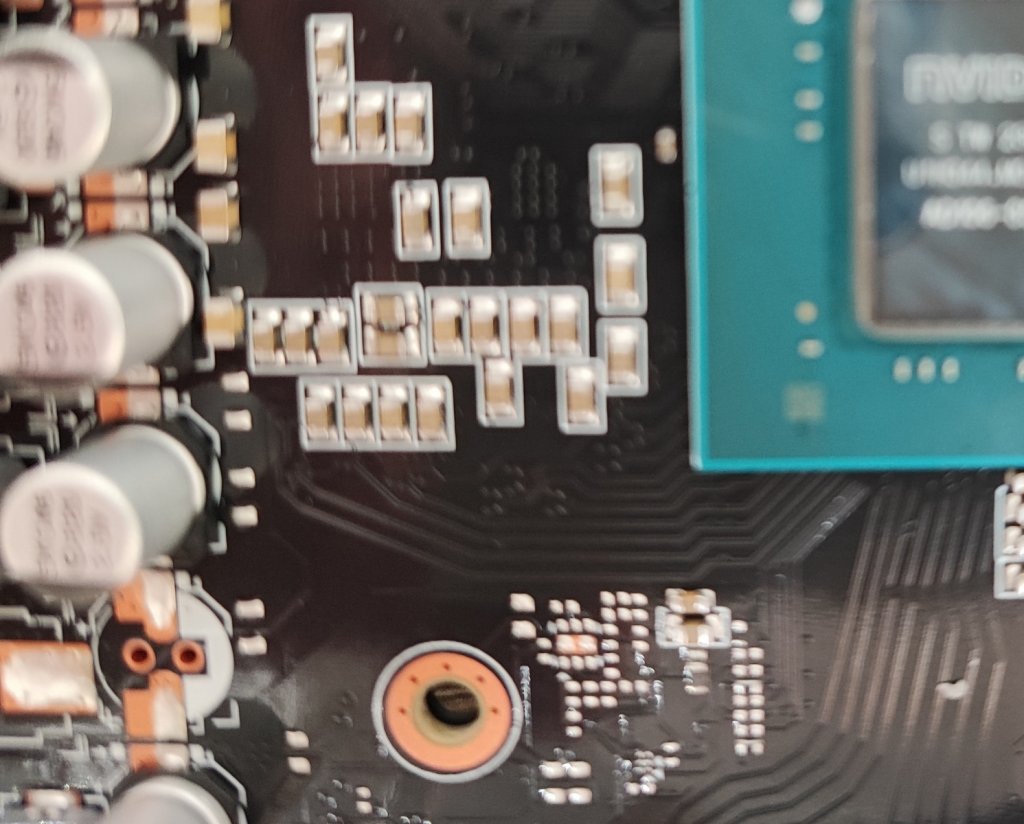

El VRM es de 6 fases, con condensadores con certificación Ultra Durable.

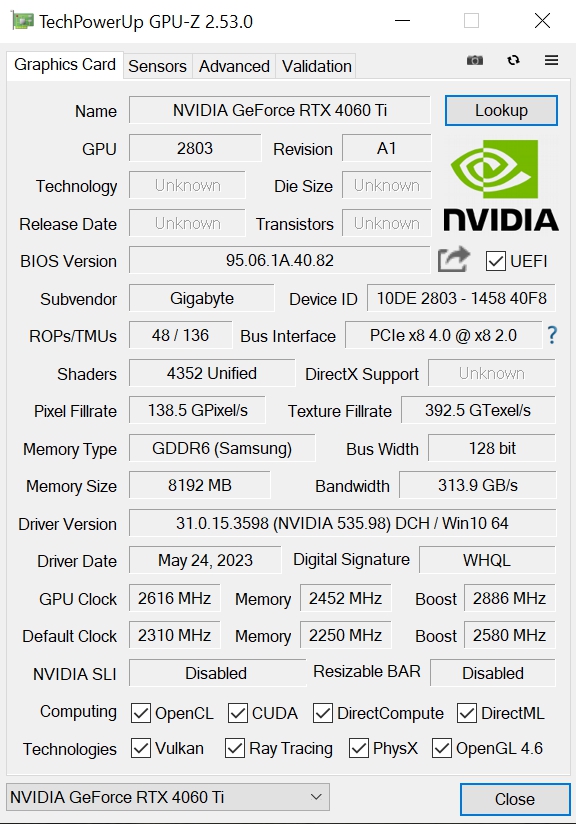

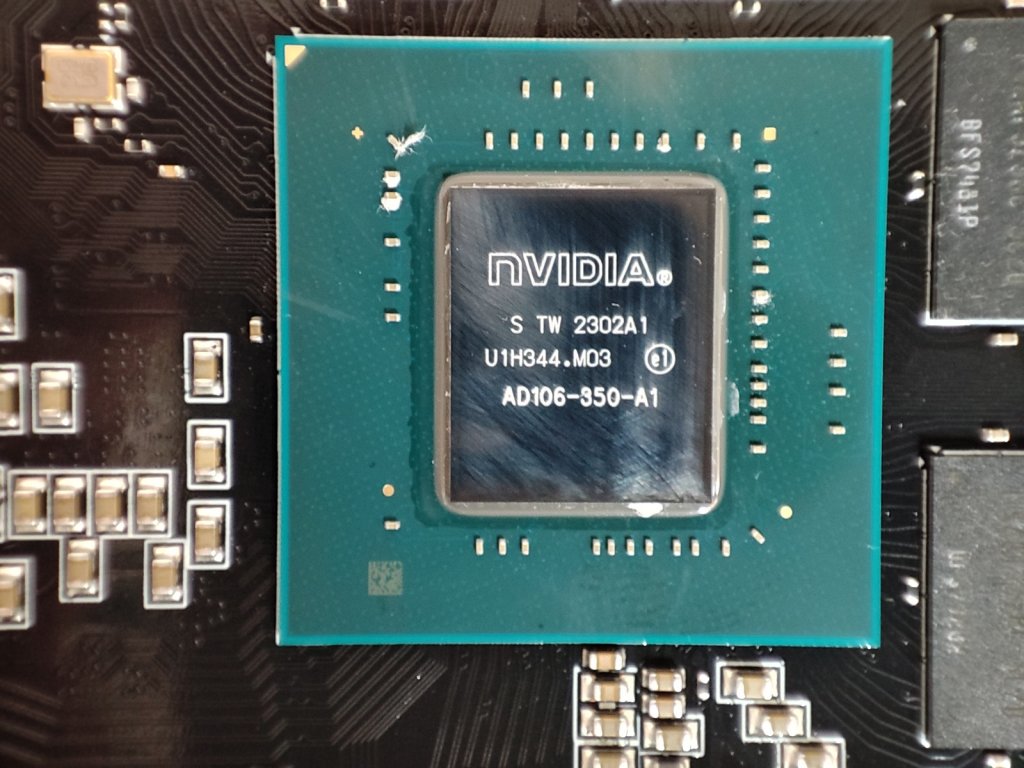

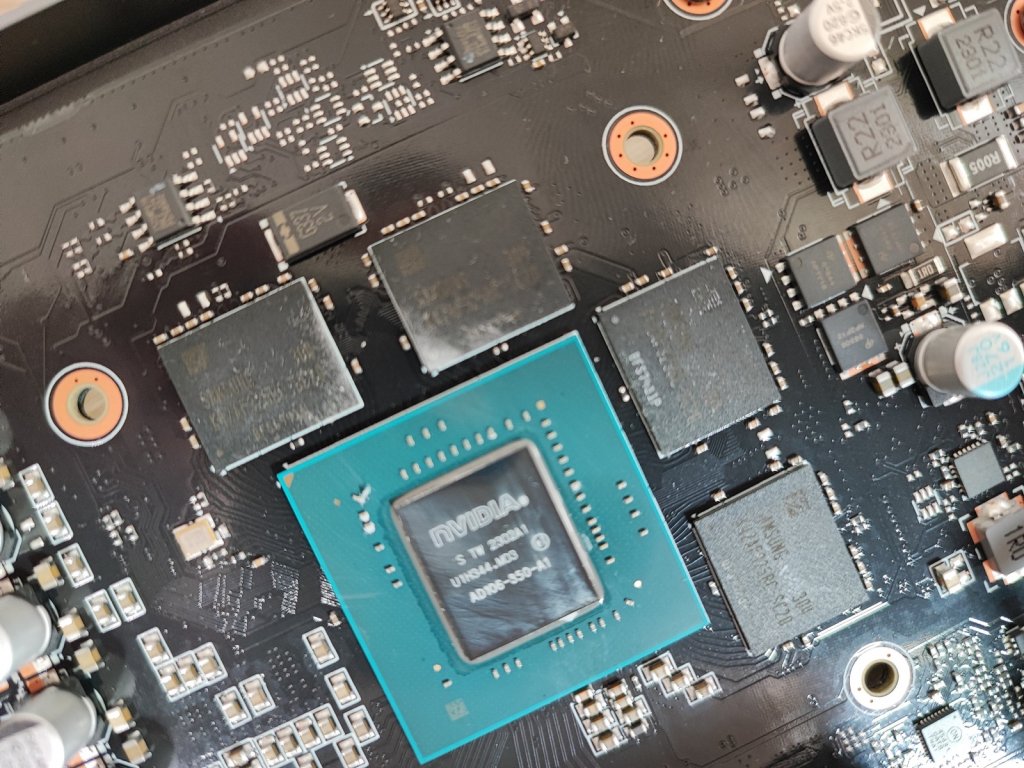

El motor gráfico es el AD106 de nVidia, con tecnología de fabricación TSMC de 5nm, con 22.9 Billones de transistores y una superficie física de 190 mm2.

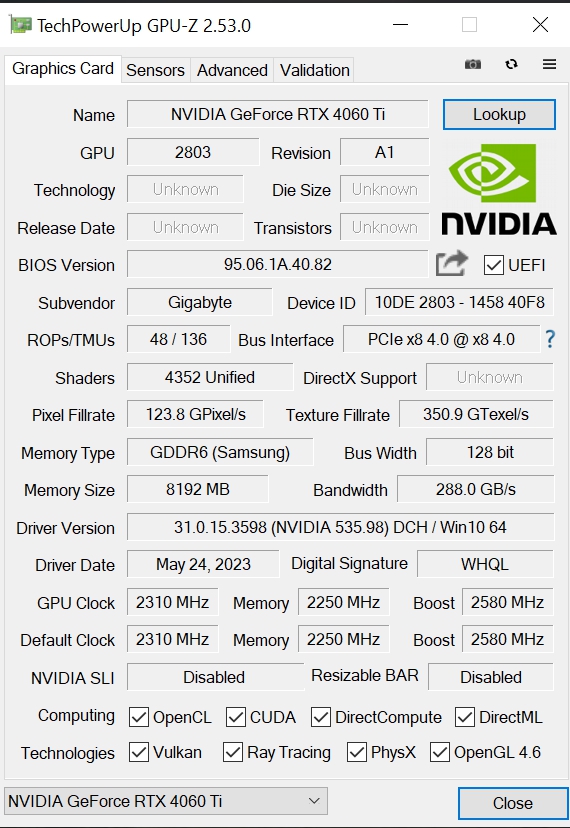

Consta de 34 STMU, con 128 KB de memoria caché, con una frecuencia base de 2310 Mhz y 2580 Mhz en modo Turbo.
La memoria incluida es de 8 GB GDDR6, que bajo un bus de 128 bits @ 8X, y 18 GBps, con 4352 CUDA Cores, 136 TMUSs y con la inclusión de 34 RT Cores de 3ª Generación y Tensor Cores de 4ª Generación. El TGP es de 160W.
PRUEBAS DE RENDIMIENTO

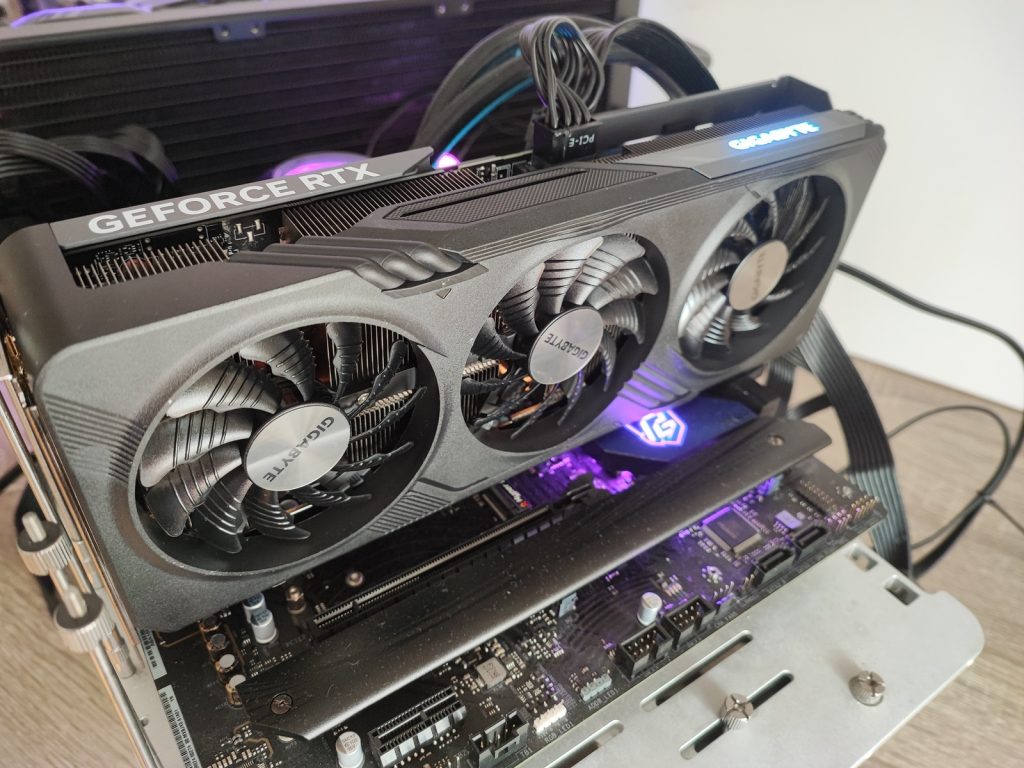

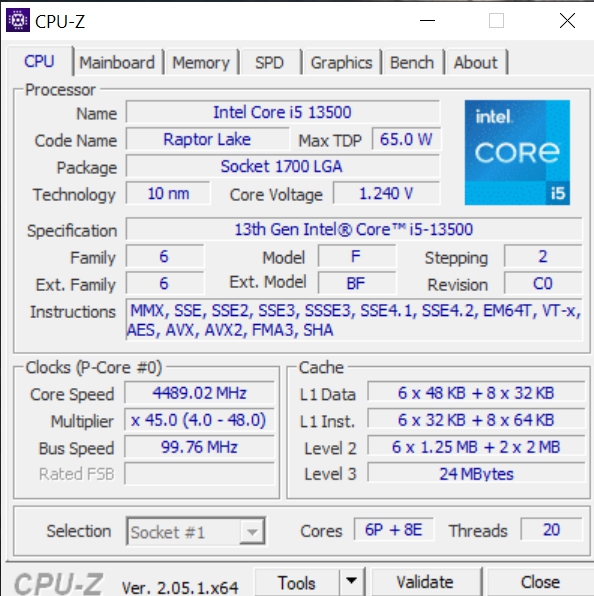

Este ha sido el setup de pruebas:
| PLACA BASE | ASROCK Z790 PC RIPTIDE |

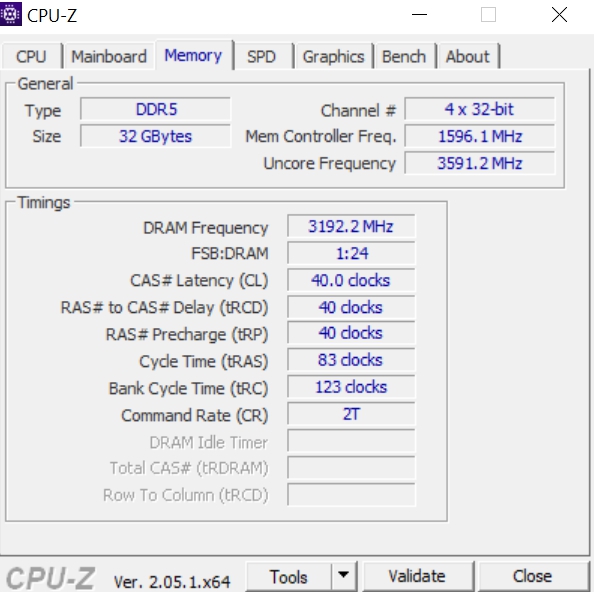

| MEMORIA | 2X16 GB T-FORCE DELTA DDR5 @ 6400 Mhz |
| PROCESADOR | INTEL CORE I5 13500 |
| SISTEMA OPERATIVO | WINDOWS 11 HOME |
| TARJETA GRAFICA | GIGABYTE GEFORCE RTX 4060 Ti GAMING OC 8G |
| DRIVERS | ACTUALIZADO TODO EL SISTEMA CON LOS ULTIMOS DRIVERS. |
| FUENTE ALIMENTACION | LC-POWER LC1200P |
TESTS SINTETICOS

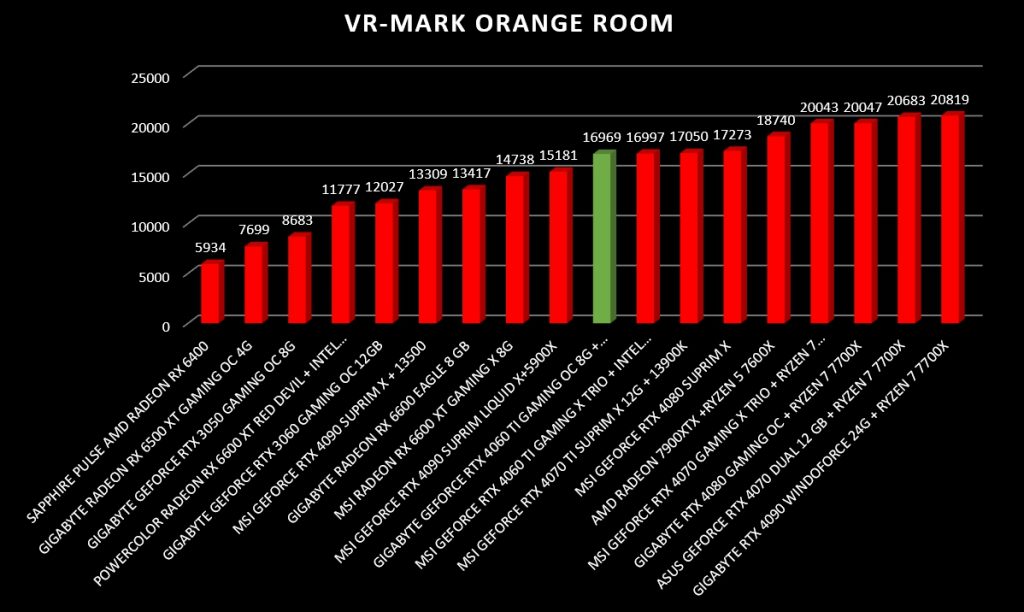

VR-MARK ORANGE ROOM

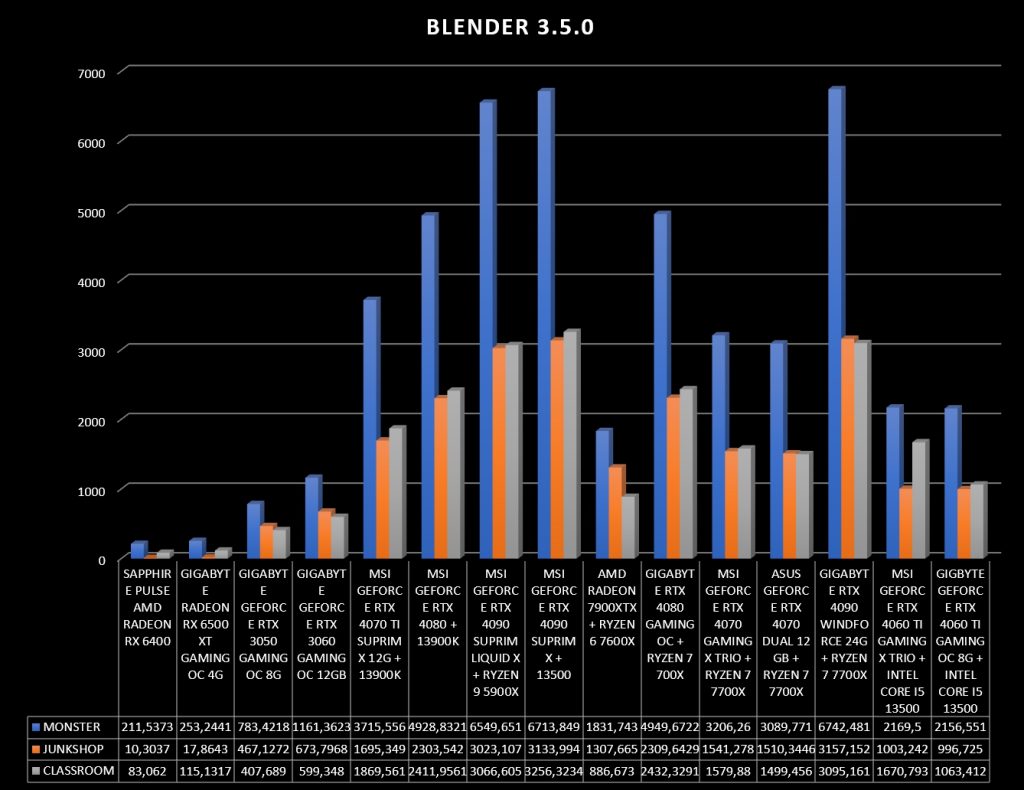

BLENDER 3.5.0

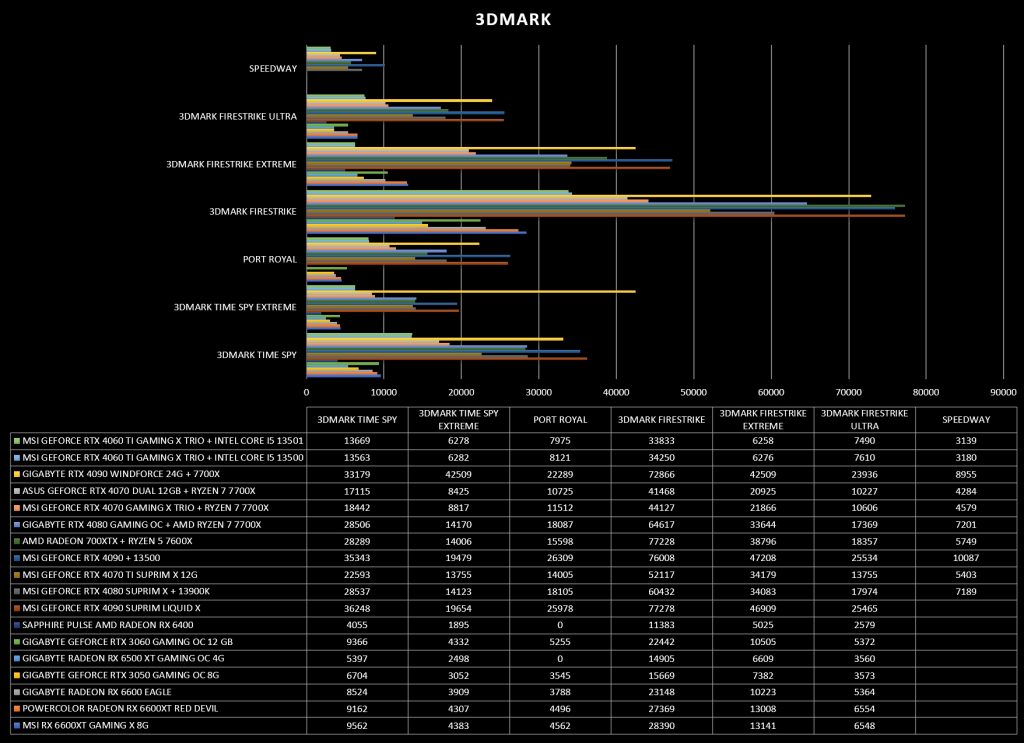

3DMARK GRAPHICS SCORE

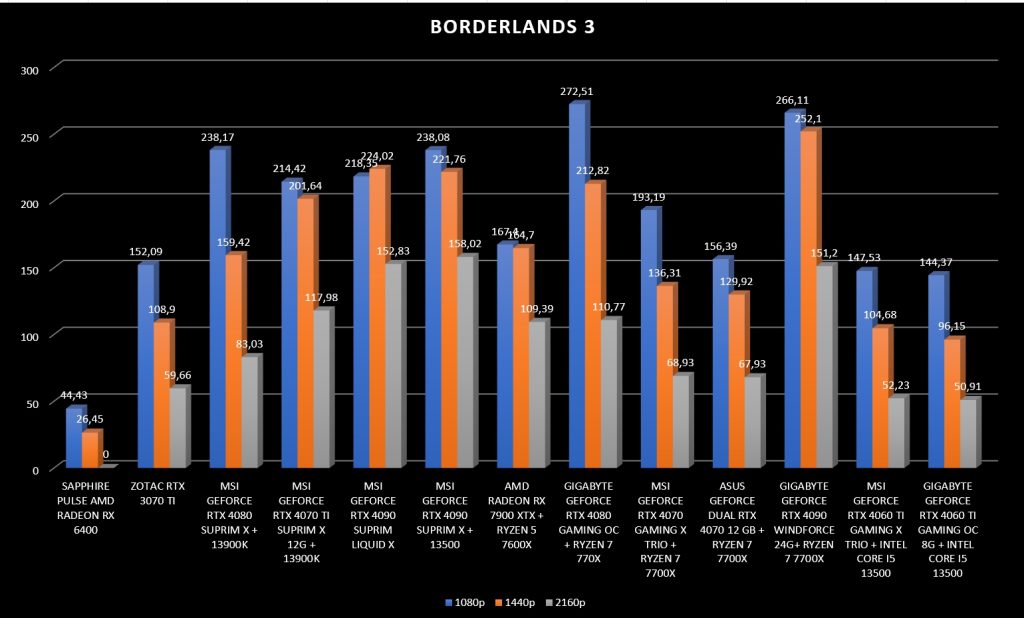

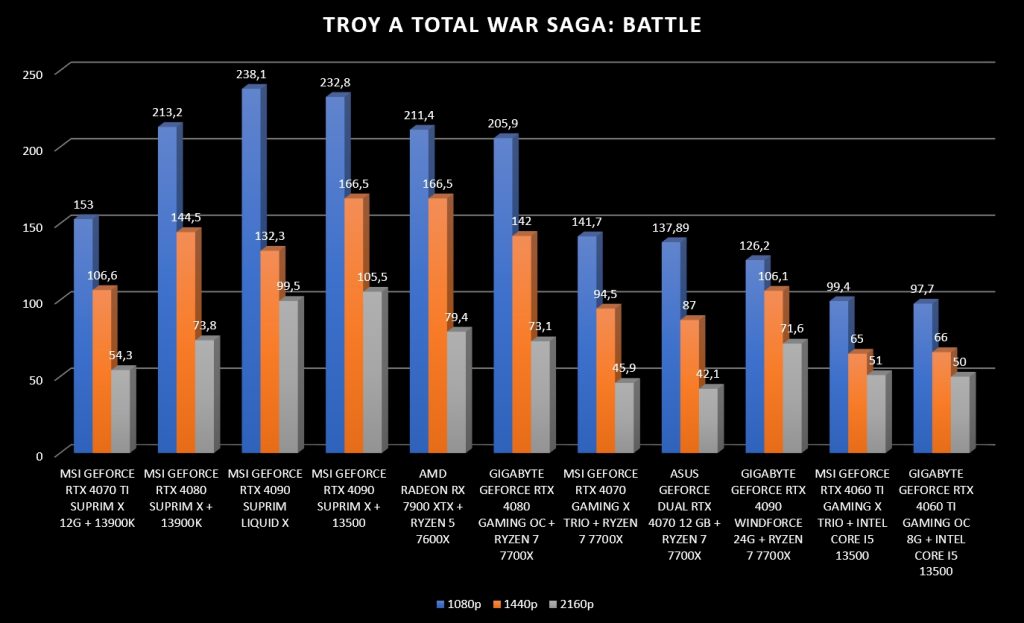

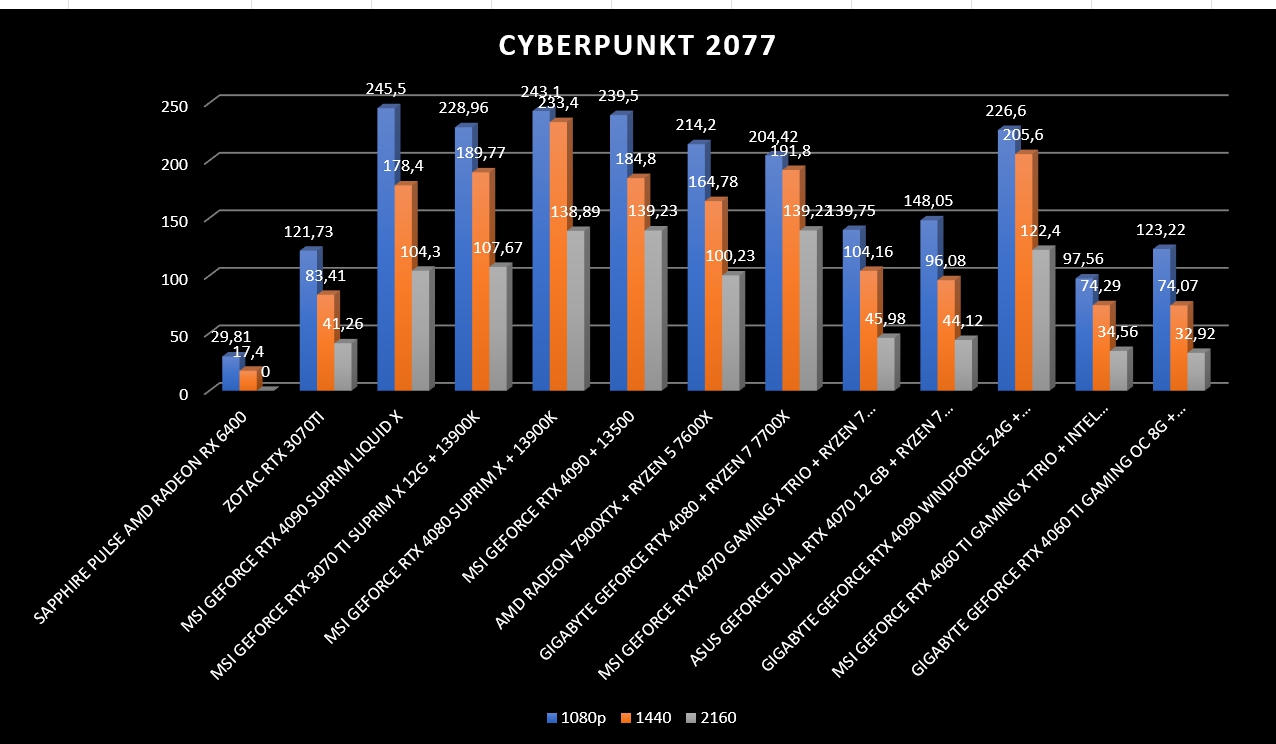

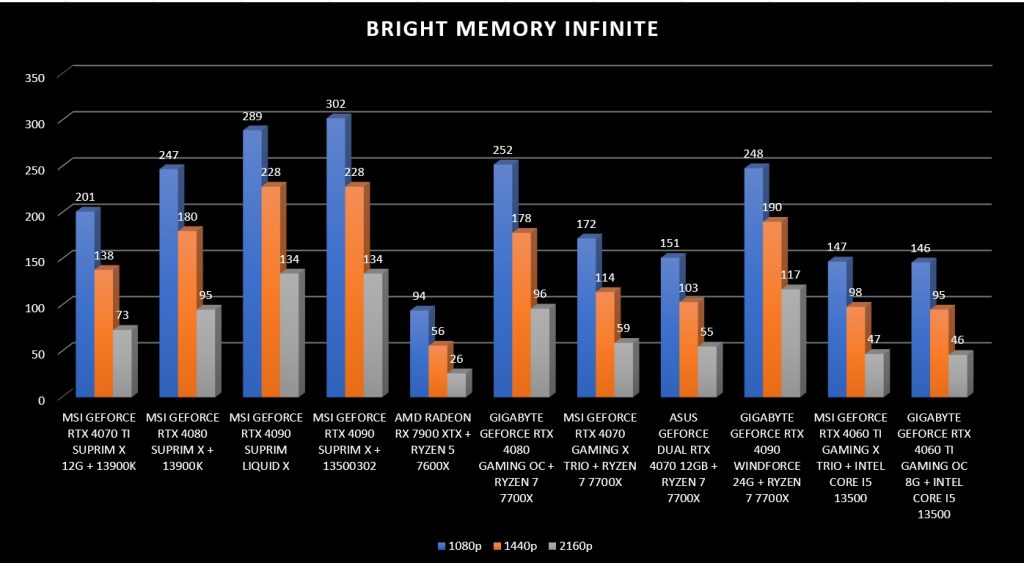

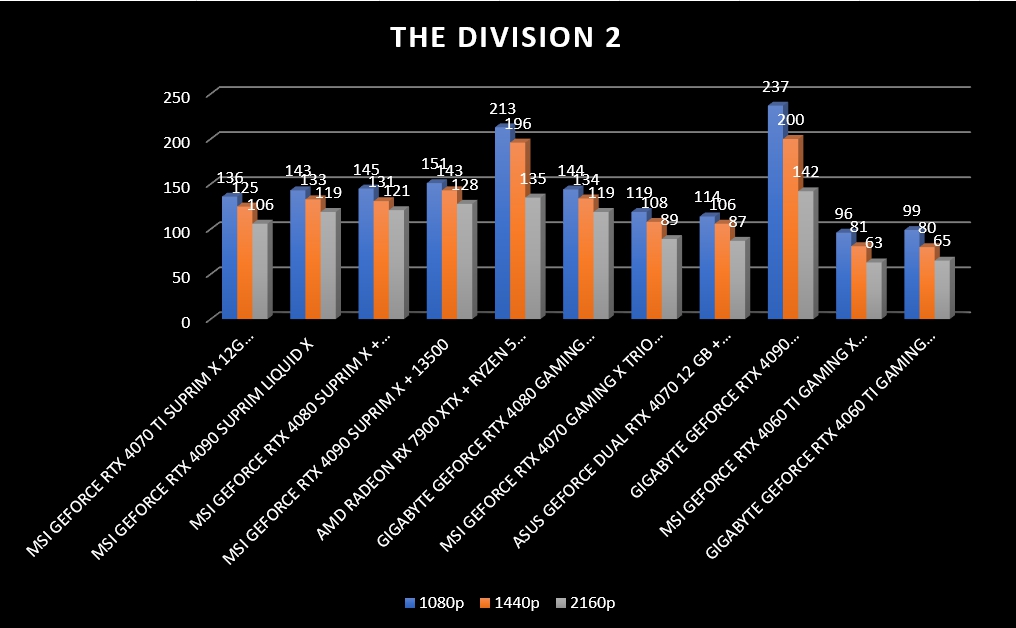

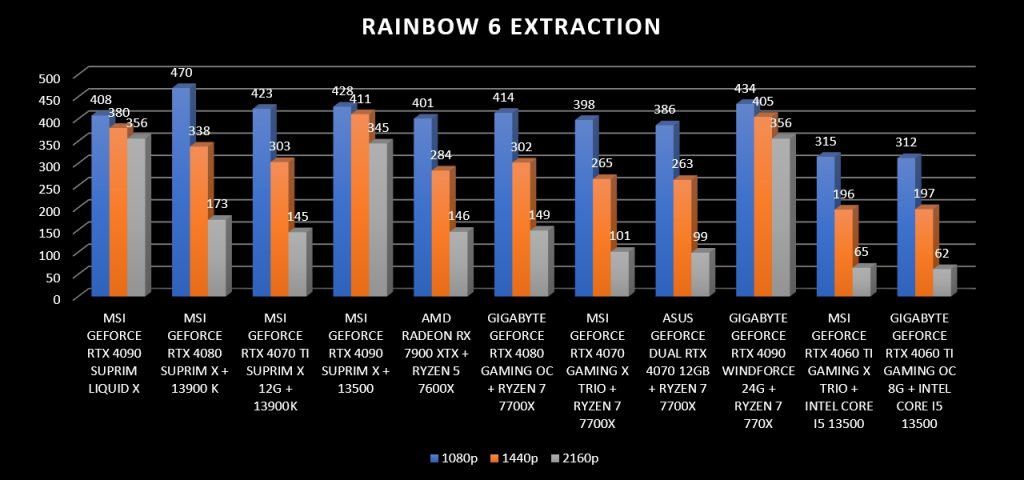

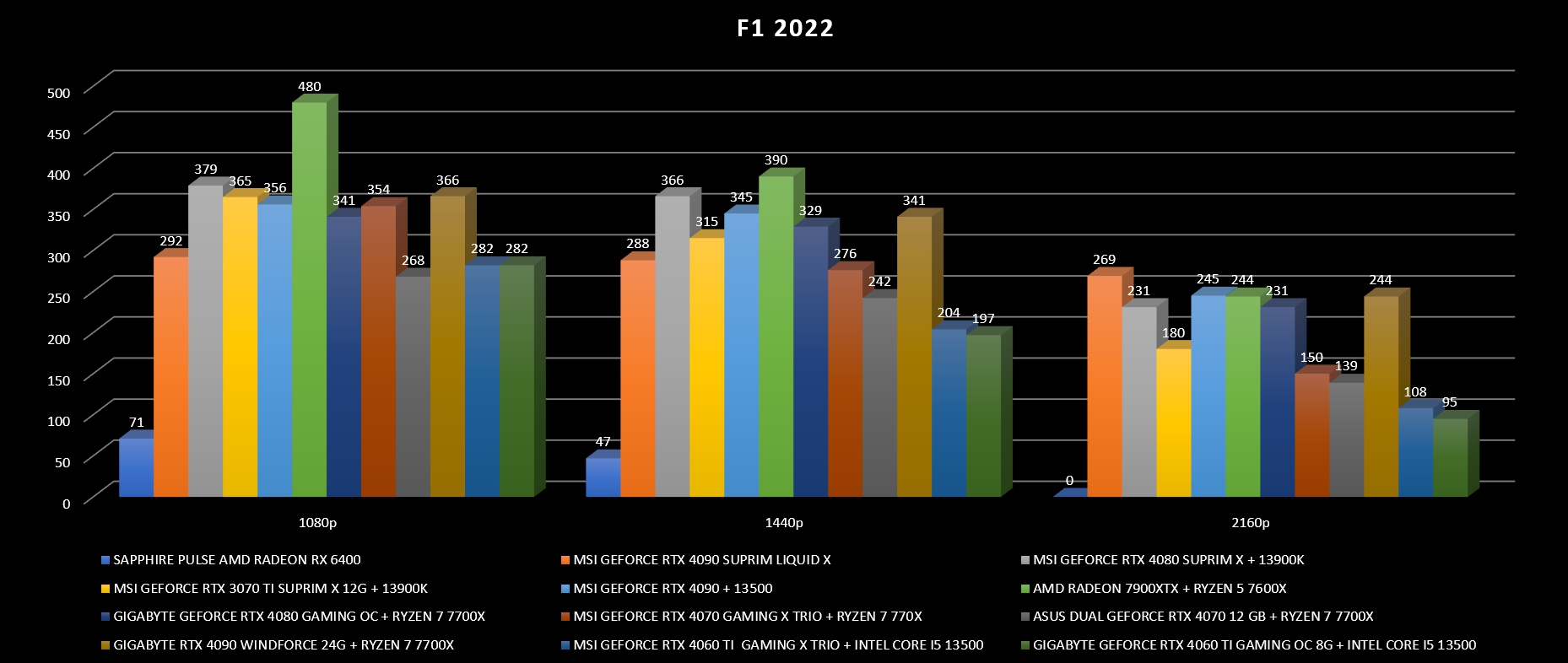

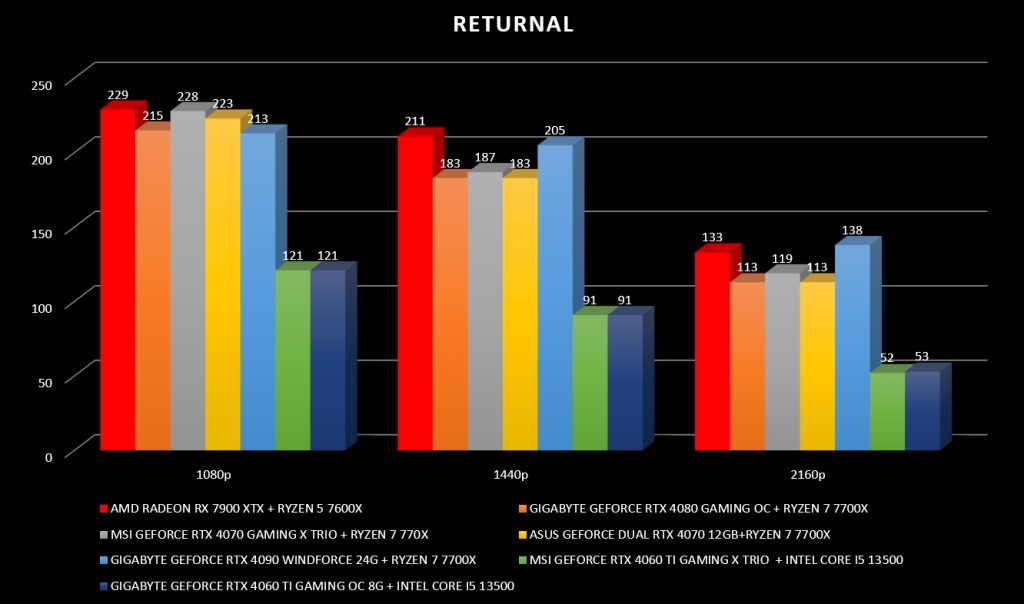

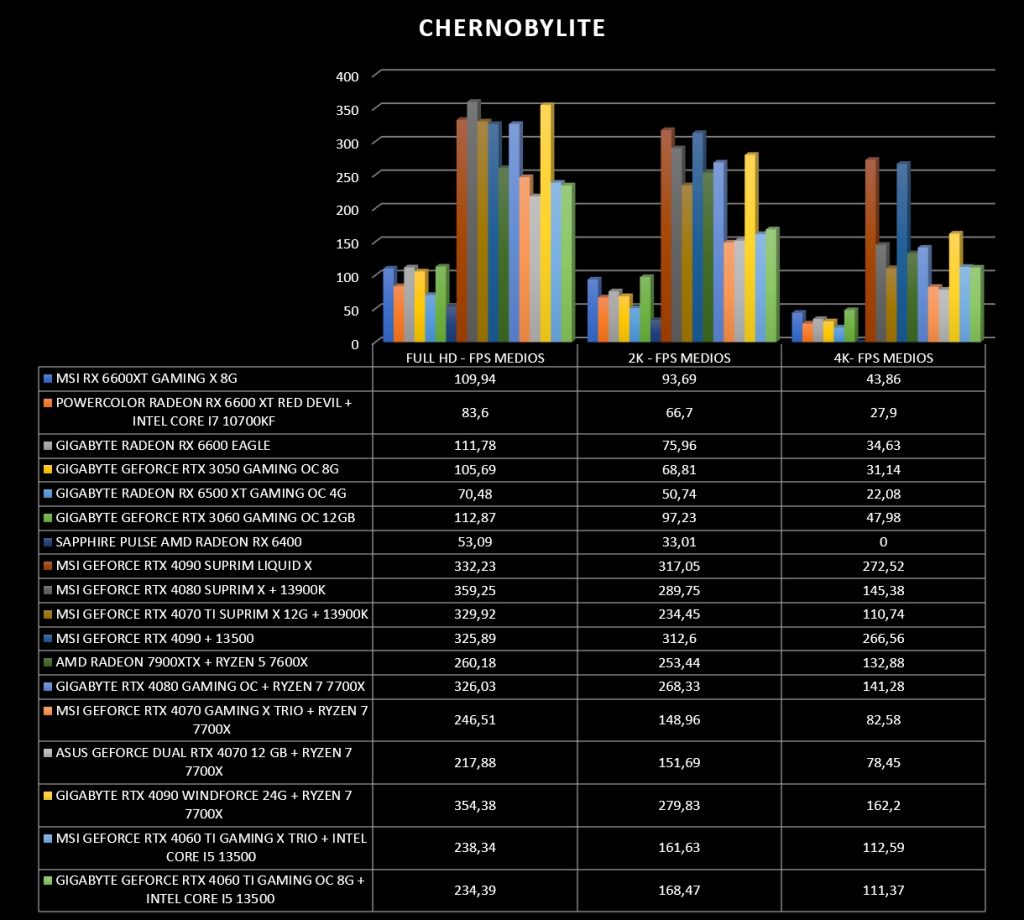

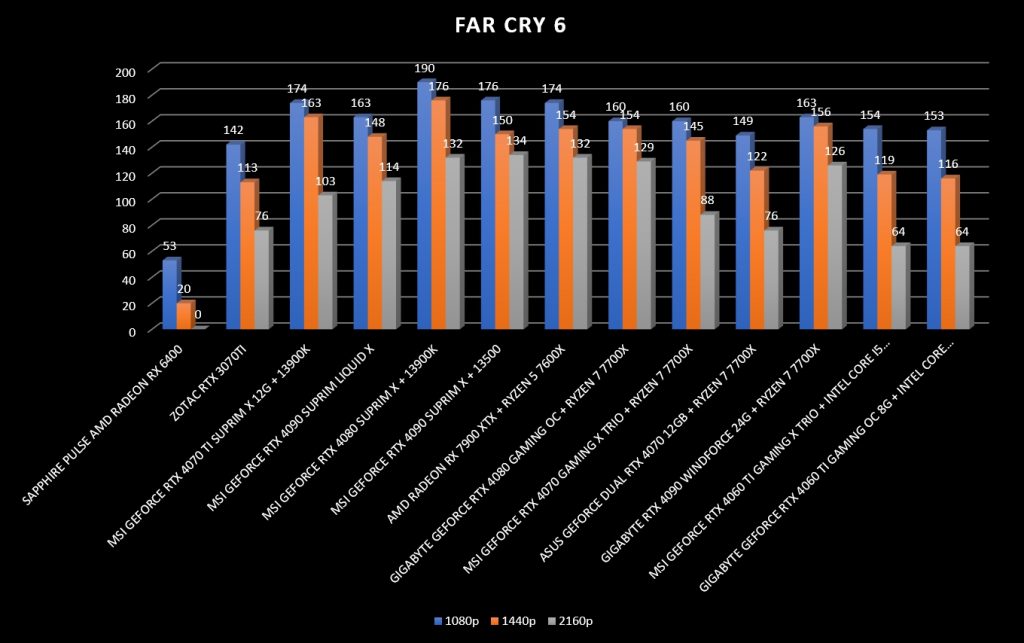

JUEGOS
OVERCLOCK

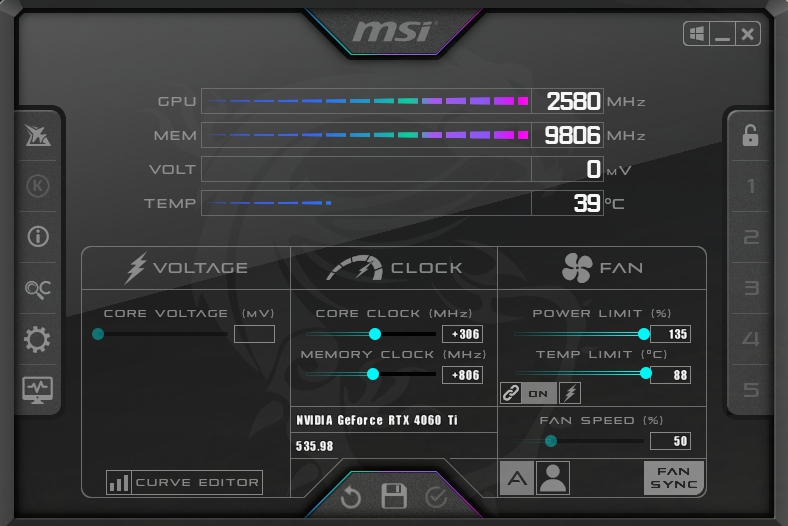

Hemos empleado MSI Afterburner para exprimir dentro de lo posible el rendimiento ya de por sí espectacular de la gráfica:
Subimos las frecuencias del Core +300 Mhz y la de las memorias +800 Mhz también, con un Power Limit ahora al 135% y una temperatura máxima admisible de 88ºC.
Con estas nuevas frecuencias pasamos de los 16969 puntos en VRMARK a los 17035 puntos, una muy exigüa mejora.
CONSUMO Y TEMPERATURAS

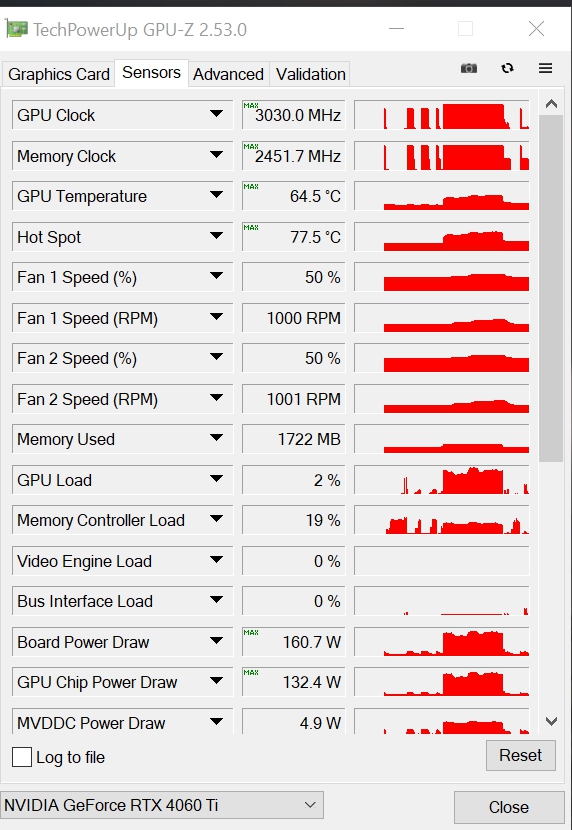

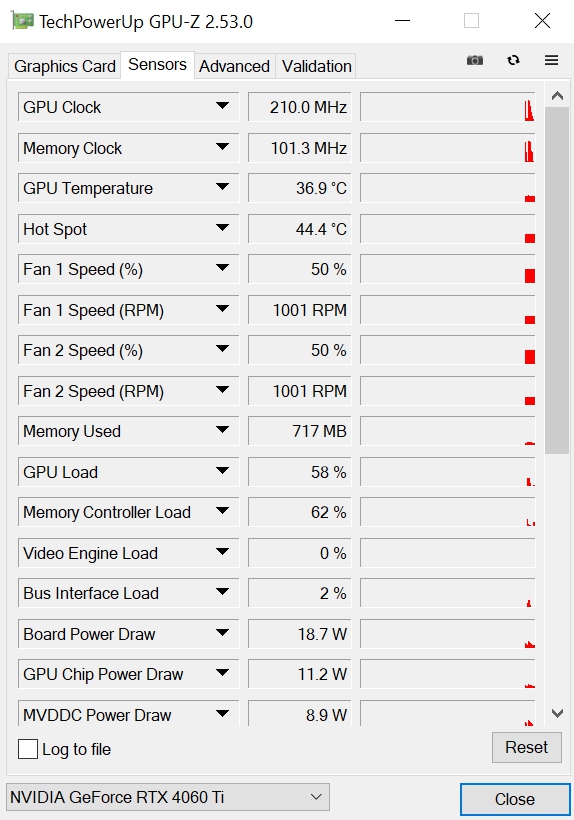

Para medir las temperaturas y consumo hemos ejecutado durante 30 minutos consecutivos FurMark en Preset 2160, monitorizando la gráfica con GPU-Z.
En las imágenes anteriores vemos los consumos mínimos y máximos que alcanzó la gráfica durante la ejecución de los test y también su temperatura máxima.
El sistema de refrigeración es muy eficaz, pues la temperatura maxima alcanzada fue de 64.5ºC, con un pico de 77.5ºC y con un consumo máximo de 160.7W.
CONCLUSIONES FINALES Y PUNTUACION
