Os presentamos la review de la placa base Aorus B760 Elite AX, una placa base de formato ATX, con el socket LGA 1700 para los últimos procesadores Intel de 13ª Generación, compatible con la memoria DDR5 en configuración Dual-Channel, 3 ranuras M.2 Gen 4 y un audio de 8 canales.
REVIEW AORUS B760 ELITE AX
Muchas gracias a AORUS por enviarnos la placa base Aorus B760 Elite AX para esta review
AORUS B760 ELITE AX: CARACTERISTICAS TECNICAS
| PROCESADORES SOPORTADOS | LGA1700 : Soporte para procesadores Intel® Core™, Pentium® Gold y Celeron® de 12ª y 13ª Generación |
| CHIPSET | Intel® B760 Express |
| MEMORIA | Soporte para módulos de memoriaDDR5 7600(O.C.) / 7400(O.C.) / 7200(O.C.) / 7000(O.C.) / 6800(O.C.) / 6600(O.C.) / 6400(O.C.) / 6200(O.C.) / 6000(O.C.) / 5800(O.C.) / 5600(O.C.) / 5400(O.C.) / 5200(O.C.) / 4800 / 4000 MT/s 4 x DDR5 DIMM , hasta 192 GB (48 GB DIMM compatible) Arquitectura Dual channel Soporte para Extreme Memory Profile (XMP) |
| PUERTOS INTEGRADOS | 1 x HDMI , soporte hasta 4096×2160@60 Hz * Soporte para HDMI 2.0 version y HDCP 2.3. 1 x DisplayPort, soporte hasta 4096×2304@60 Hz * Soporte para DisplayPort 1.2 version y HDCP 2.3 |
| AUDIO | Realtek® Audio CODEC High Definition Audio 2/4/5.1/7.1-channel Soporte para S/PDIF Out |
| LAN | Realtek® 2.5GbE LAN chip (2.5 Gbps/1 Gbps/100 Mbps) |
| COMUNICACIONES INALÁMBRICAS | Intel® Wi-Fi 6E AX211 (For PCB rev. 1.0)WIFI a, b, g, n, ac, ax, soporte bandas 2.4/5/6 GHz BLUETOOTH 5.3 Soporte para 11ax 160MHz wireless hasta 2.4 Gbps Realtek® Wi-Fi 6E RTL8852CE (PCB rev. 1.1)WIFI a, b, g, n, ac, ax, soportando2.4/5/6 GHz BLUETOOTH 5.3 Soporte para11ax 160MHz wireless hasta 2.4 Gbps |
| ZOCALOS EXPANSION | CPU: 1 x PCI Express x16 slot, soporte PCIe 4.0 @ x16 (PCIEX16) Chipset: 2 x PCI Express x16 slots, soporte PCIe 3.0 @ x1 (PCIEX1_1, PCIEX1_2) |
| INTERFAZ ALMACENAMIENTO | CPU: 1 x M.2 connector (Socket 3, M key, tipo 22110/2280 PCIe 4.0 x4/x2 SSD ) (M2A_CPU) Chipset :2 x M.2 conectores (Socket 3, M key, tipo 22110/2280 PCIe 4.0 x4/x2 SSD ) (M2P_SB, M2M_SB) 4 x conectoresSATA 6Gb/s RAID 0, RAID 1, RAID 5, y RAID 10 soporte para unidades de almacenamiento SATA |
| BIOS | 1 x 256 Mbit flash AMI UEFI BIOS PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0 |
| SISTEMAS OPERATIVOS COMPATIBLES | Windows 11 64-bit Windows 10 64-bit |
| FORMATO | ATX ; 30.5cm x 24.4cm |
UNBOXING Y ACCESORIOS
El embalaje exterior de la placa base AORUS B760 Elite AX lo conforma una caja de cartón de fondo oscuro realmente muy atractiva, donde en la parte frontal sólo encontramos el logo de AORUS y el modelo, además del logotipo de la marca, teniendo que recurrir a la zona trasera de este embalaje para encontrar varias imágenes e información técnica sobre la misma.

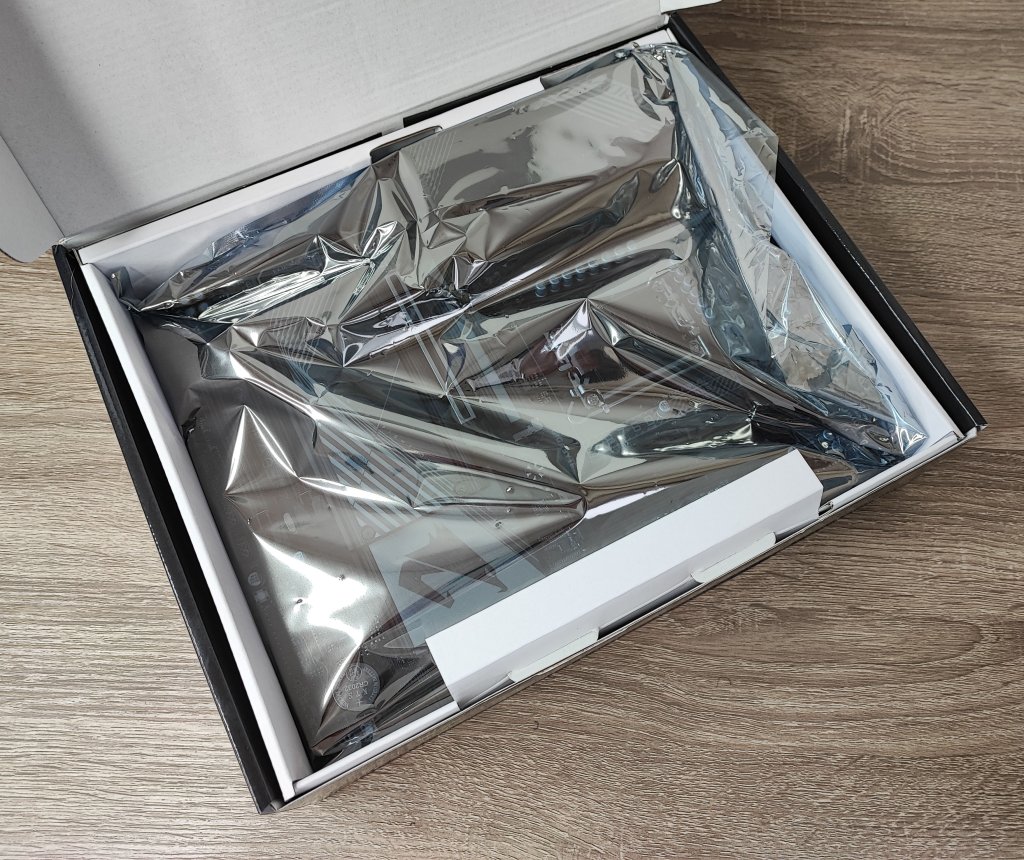

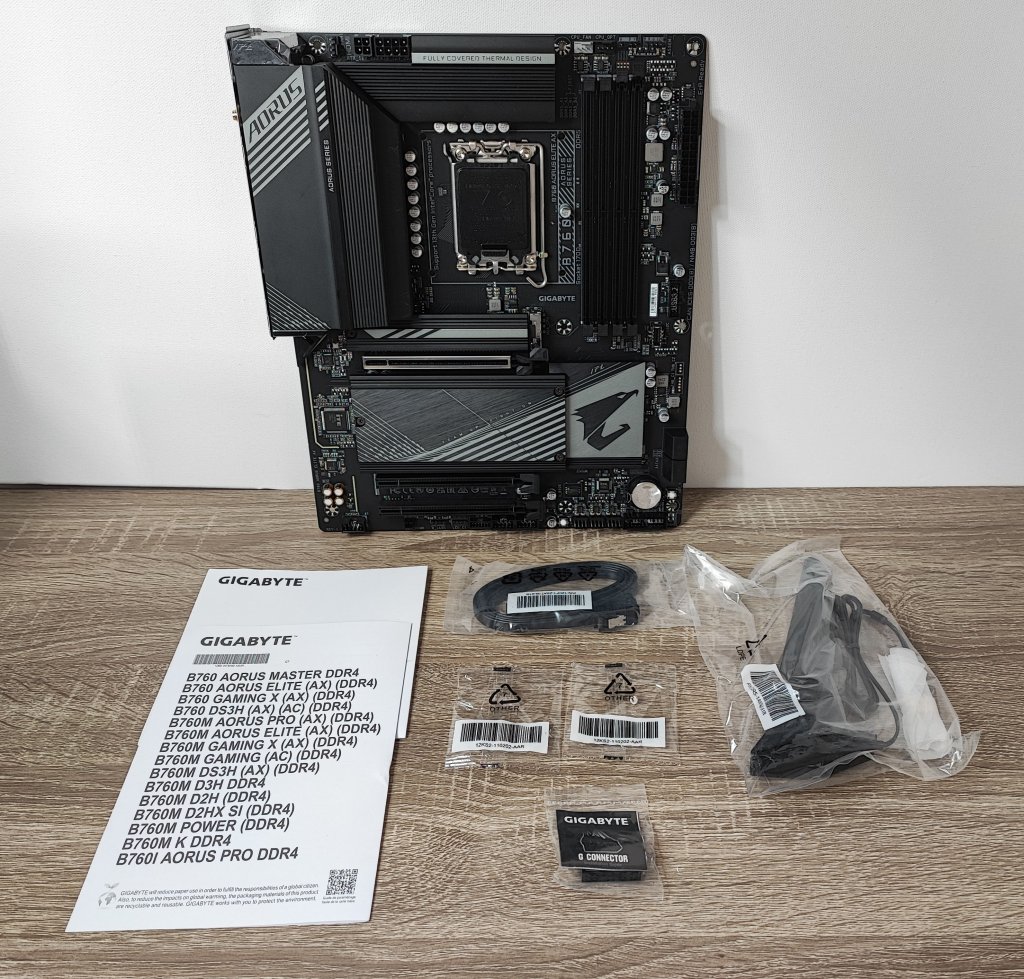

Al abrir la tapa del embalaje vemos que la placa viene colocada sobre un soporte de cartón blanco, bajo el cual encontramos todos los accesorios. Además viene protegida por una bolsa antiestática.
Los accesorios incluidos son los siguientes:
- Placa base Aorus B760 Elite AX
- 2 cables SATA 6 GBps
- Antena WIFI
- Guía de instalación rápida y folleto garantía
- 2 tornillos M.2
- Adaptador conexión F-Panel

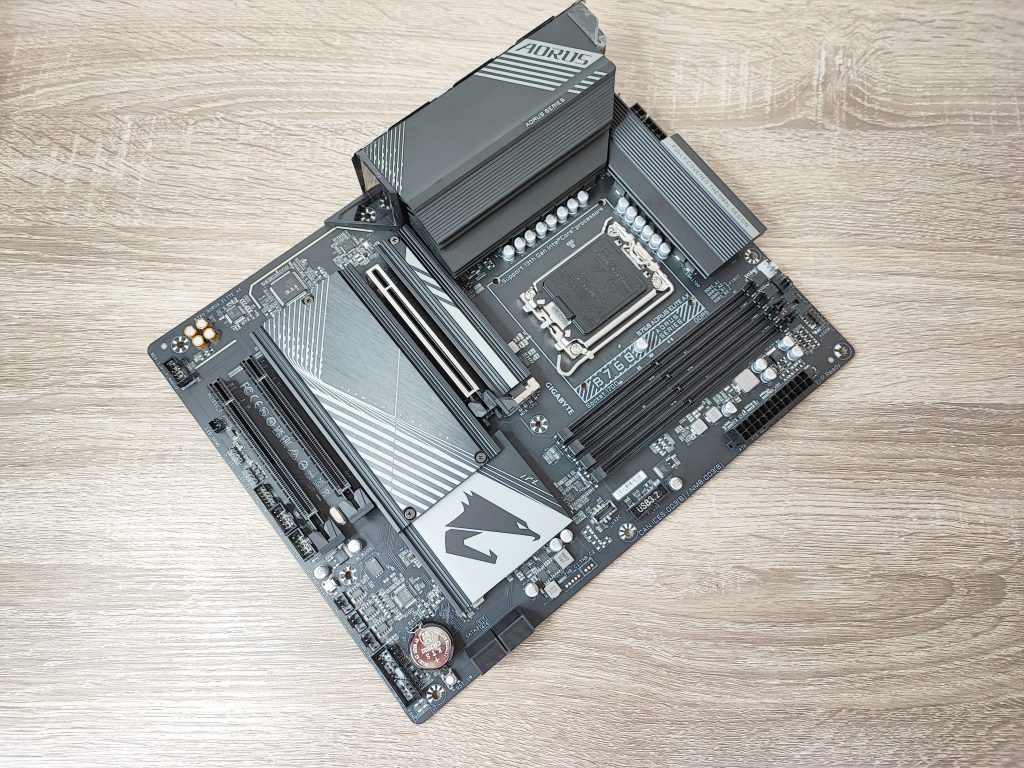

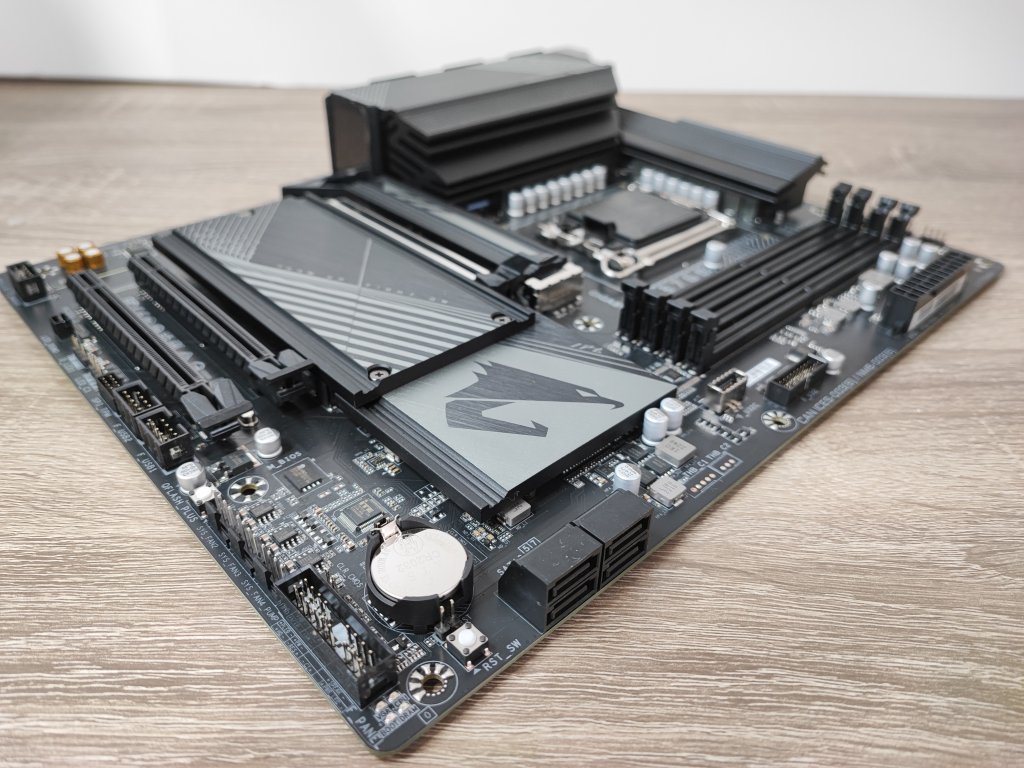

DISEÑO
La placa base Aorus B760 Elite AX tiene un formato ATX convencional, con unas dimensiones de 30,5 cm x 24,4 cm. El PCB , de 6 capas, es de color negro combinado con tonos grises en los disipadores de aluminio, otorgando un aspecto sobrio pero llamativo sin duda, careciendo de iluminación en su superficie.

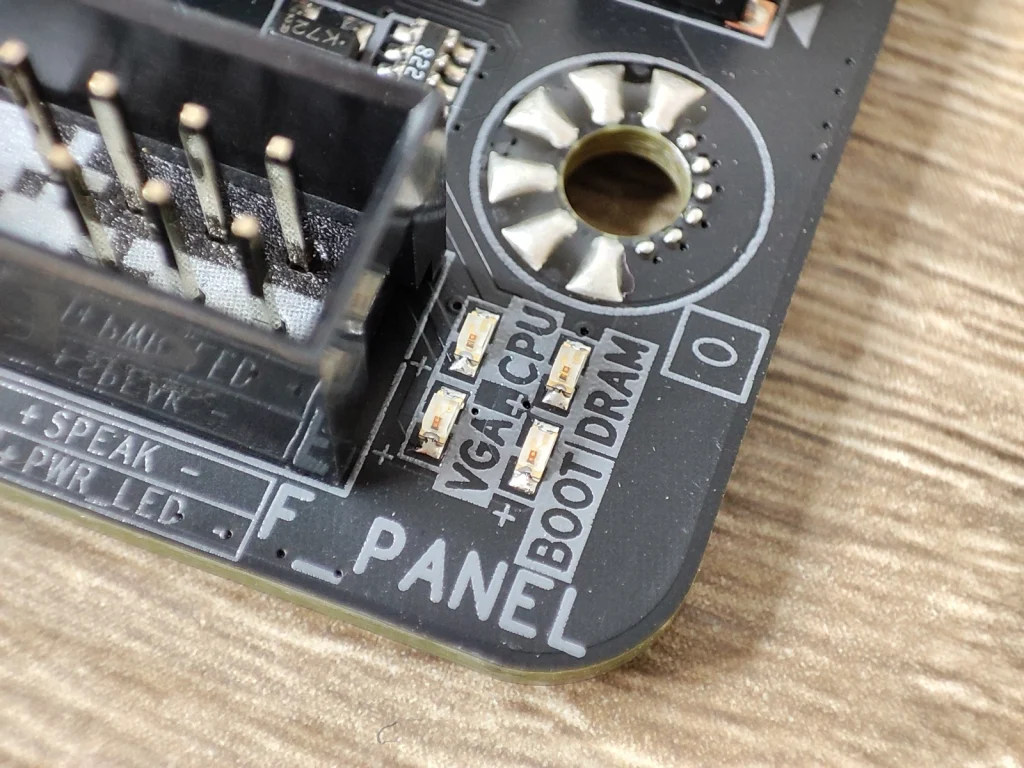

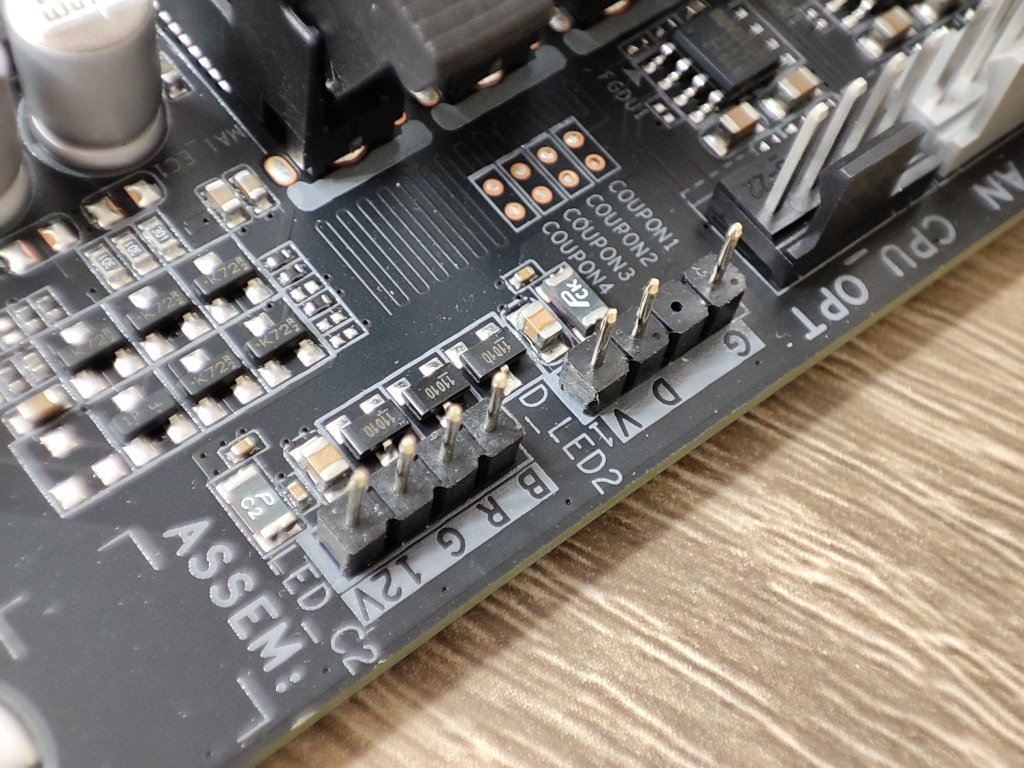

Dispone eso sí de 2 cabezales de conexión ARGB de 5V y otros 2 encabezados de tira LED ARGB de 12V. Para controlar fallos en el arranque del sistema dispone de 4 leds que indican errores en la VGA, CPU, BOOT o RAM, pero no DEBUG LED.

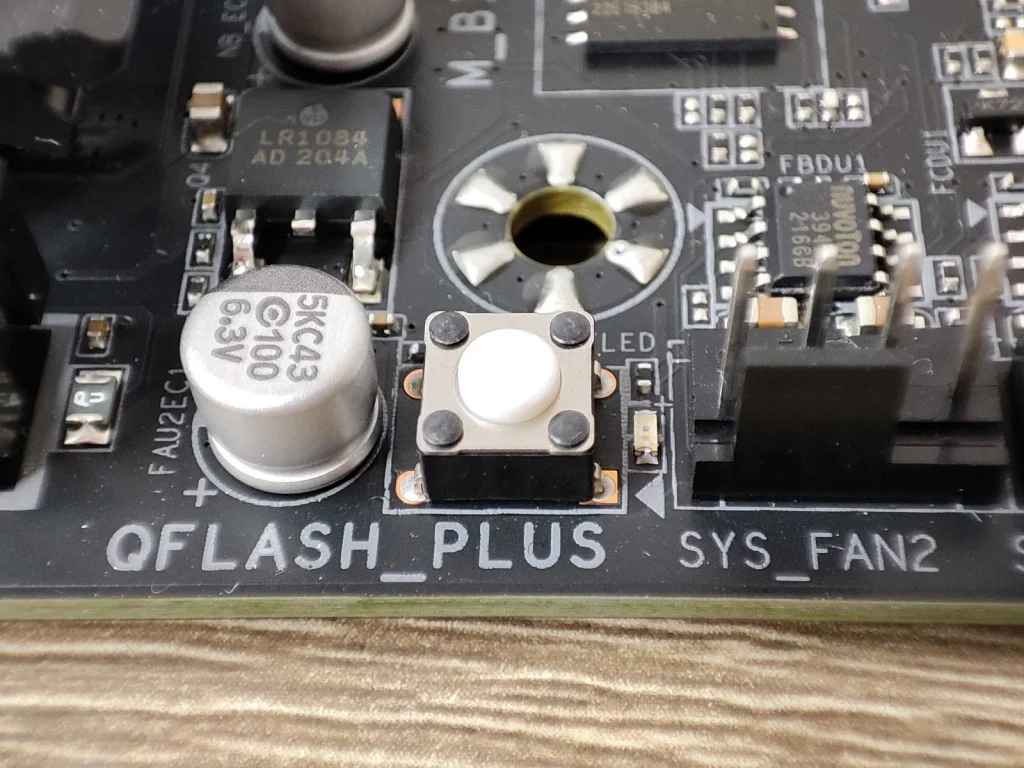

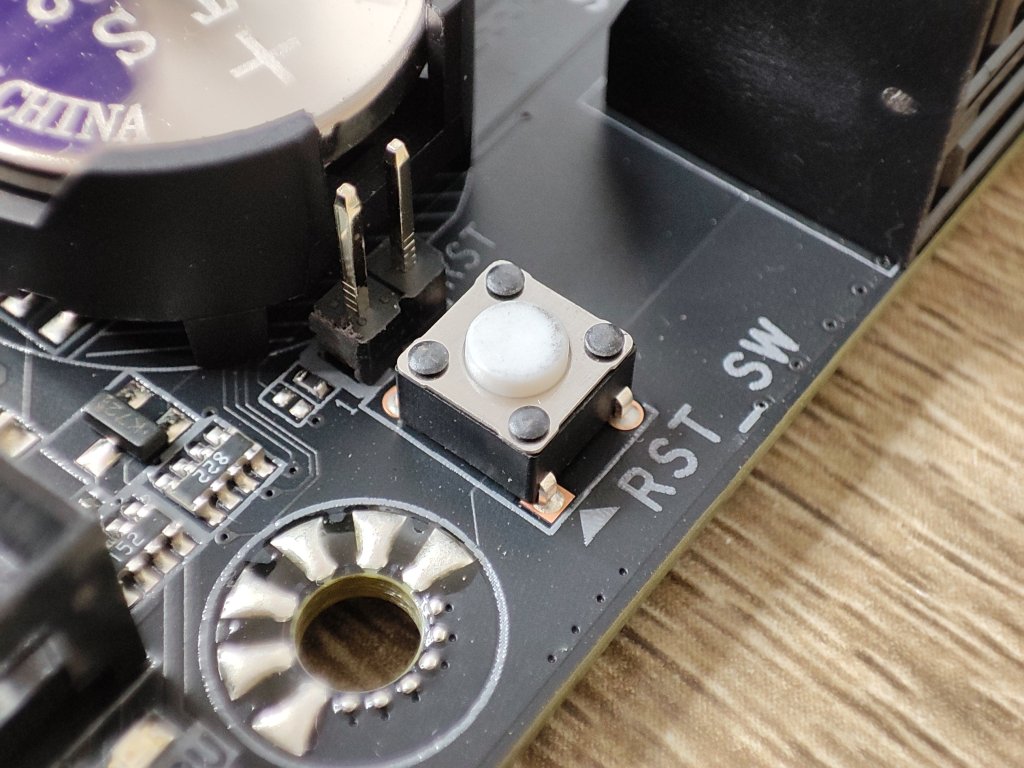

También cuenta con un botón físico de Reset del equipo en la propia placa base y un botón QFLASH PLUS para la actualización de la placa base.
VRM

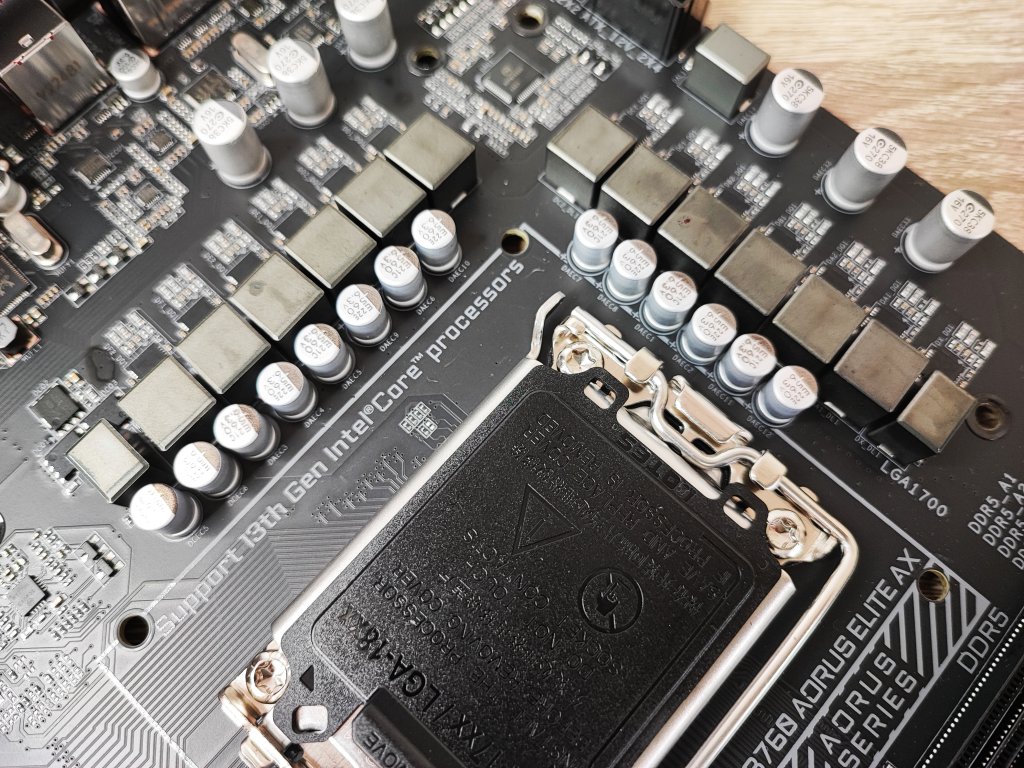

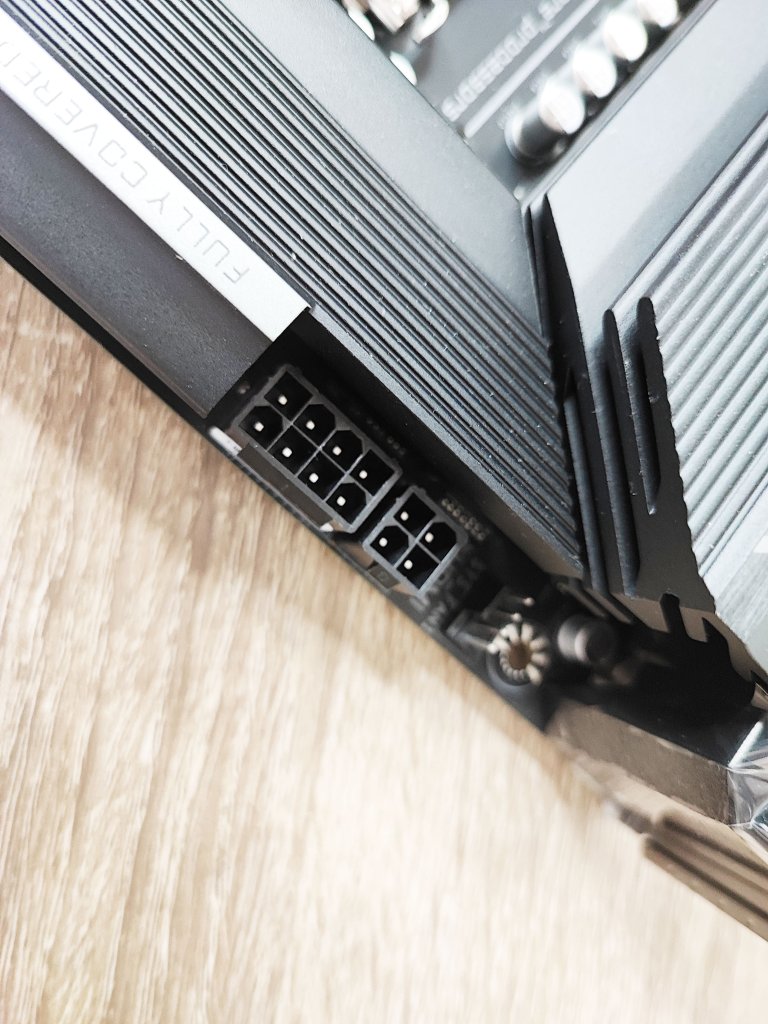

El PCB es realmente potente, constando con 12 fases principales para Vcore, 1 fase para VCCGT y 1 fase para VccAUX, alimentadas por un conector de 8+4 pines, con una potencia de 60A, con 14 chokes y condensadores Black de alta durabilidad.

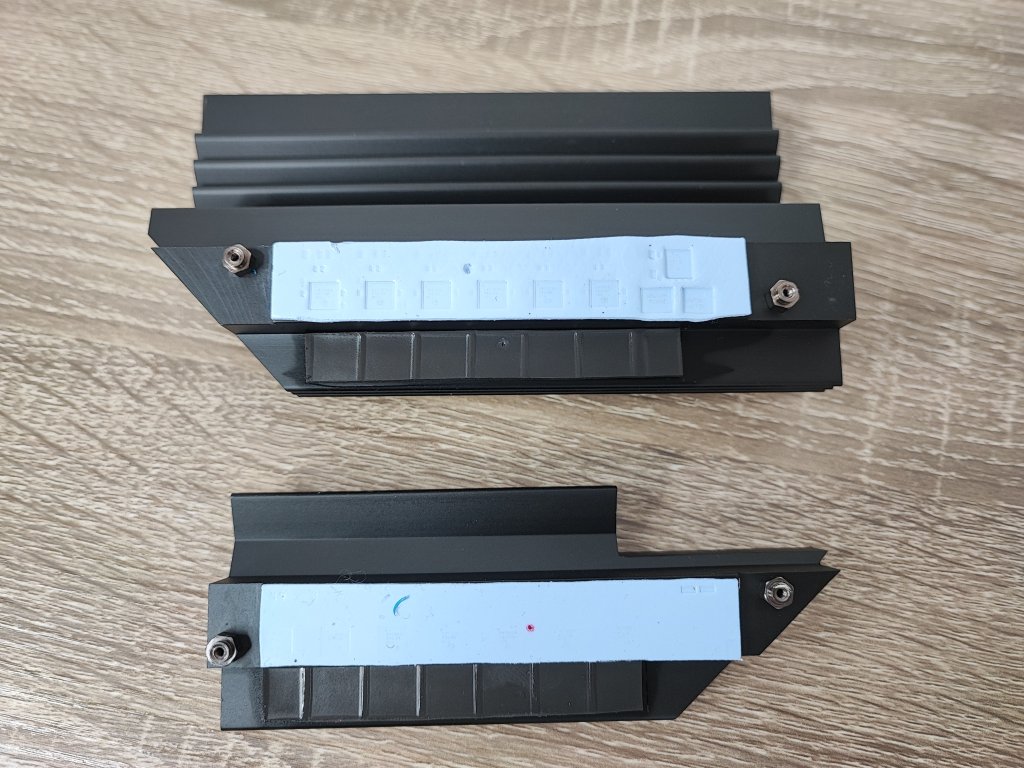

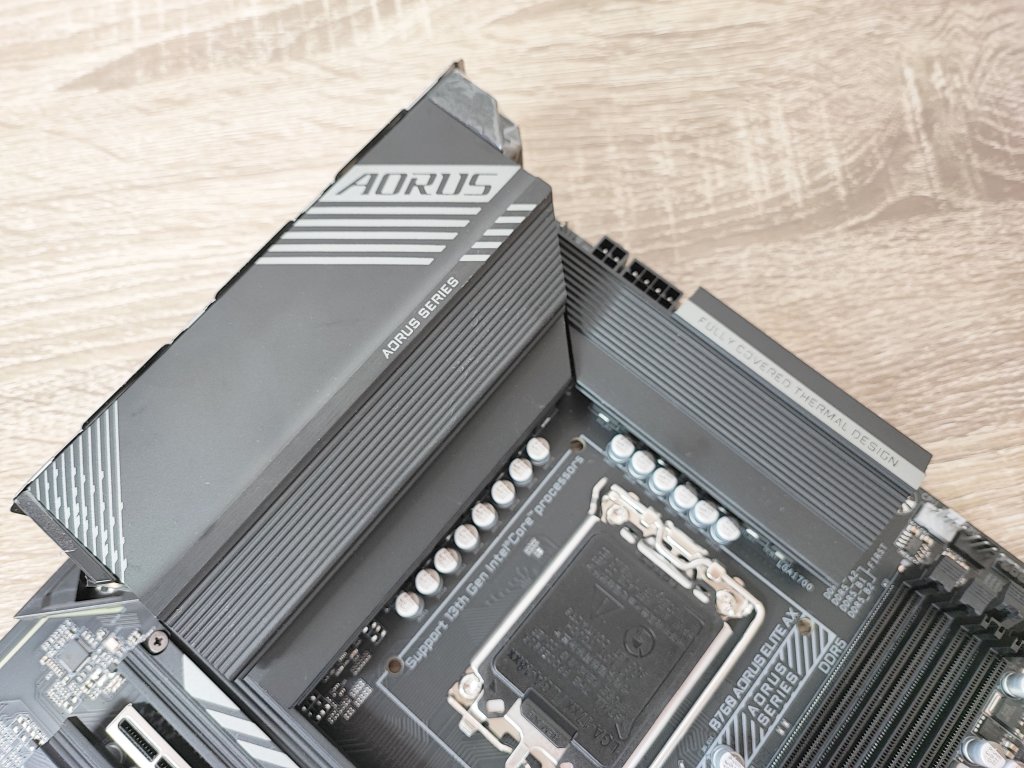

Para refrigerar cuenta con 2 bien dimensionados VRM compuesto por dos bloques de aluminio – sin conexión a través de heatpipe, como encontramos en placas base de gama superior – con una orientación del bloque principal que se prolonga hasta el panel de puertos trasero, haciendo de protección a esta zona.
En contacto con el VRM encontramos unas gruesas almohadillas térmicas de 5 W/mk de conductividad.

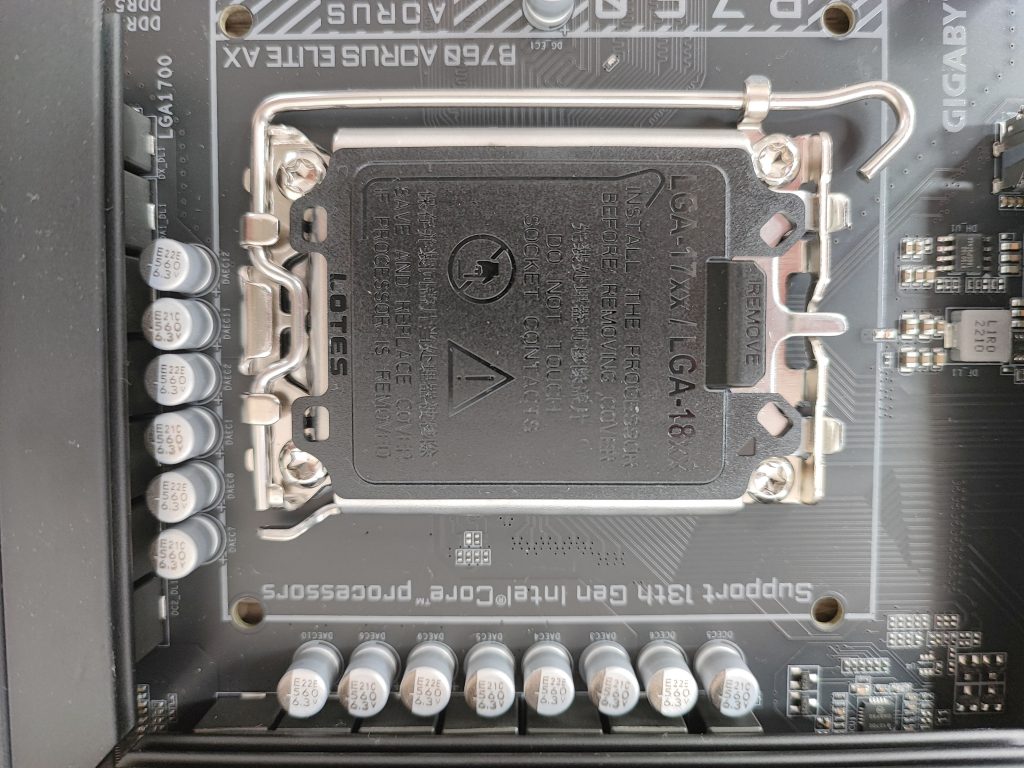

SOCKET LGA 1700
El zócalo LGA 1700 garantiza la compatibilidad con los procesadores Intel® Core™, Pentium® Gold y Celeron® de 12ª y 13ª Generación, basados en los núcleos Raptor Lake de 10nm, y que junto al chipset B760 de Intel, permite la configuración de perfiles XMP para las memorias, pudiendo aumentar la frecuencia de la CPU a través del BLCK en BIOS.

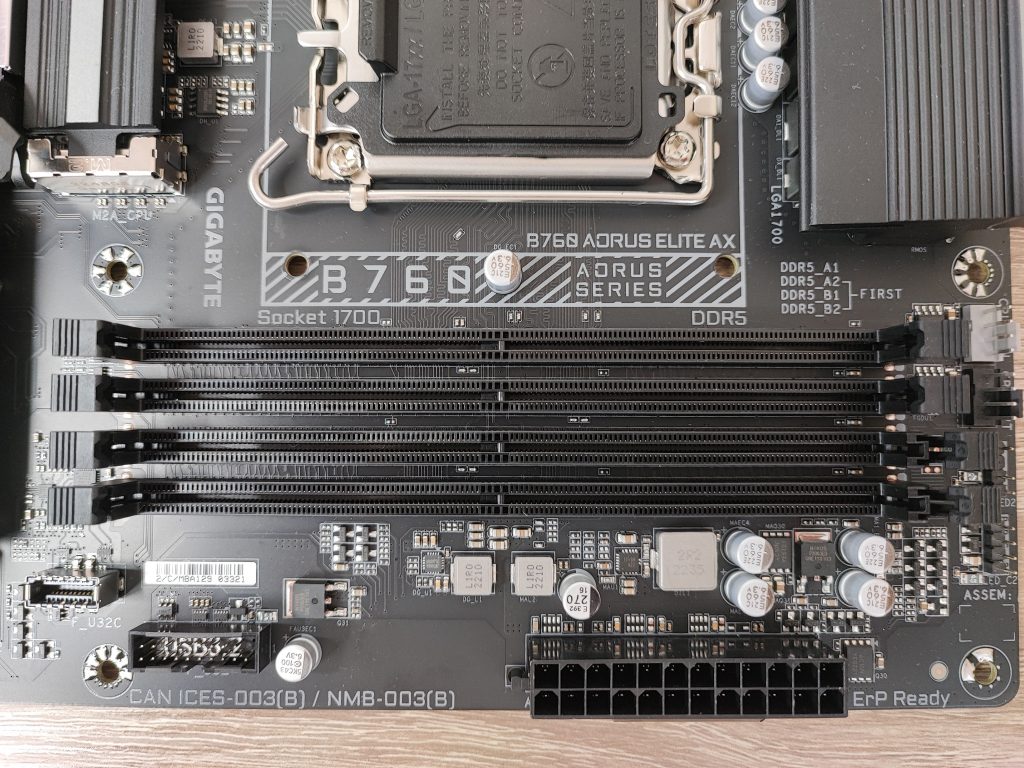

MEMORIA DDR5
La placa dispone de 4 ranuras para memoria DDR5 con velocidades DDR5 7600(OC) / 7400(OC) / 7200(OC) / 7000(OC) / 6800(OC) / 6600(OC) / 6400(OC) / 6200(OC) / 6000(OC) / 5800( OC) / 5600(OC) / 5400(OC) / 5200(OC) / 4800 / 4000 MT/s , admitiendo hasta 192 GB ( con compatibilidad de 48 GB por módulo ), bajo una arquitectura de doble canal y compatibilidad también con módulos de memoria Extreme Memory Profile (XMP)

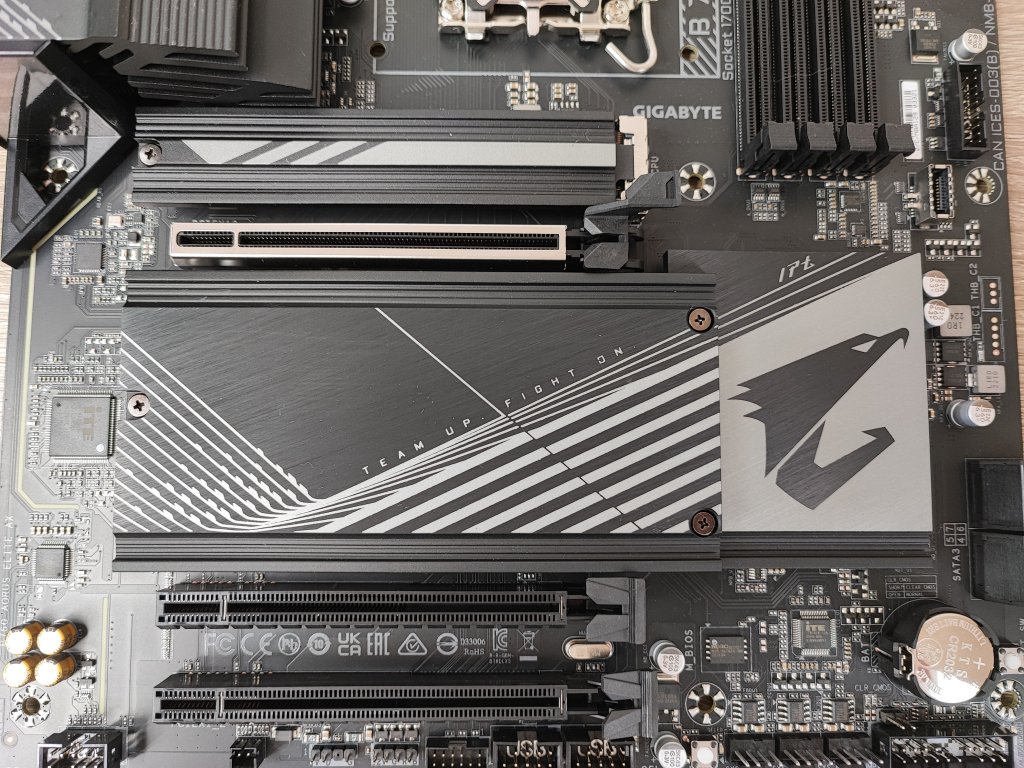

SLOTS PCIe y M.2

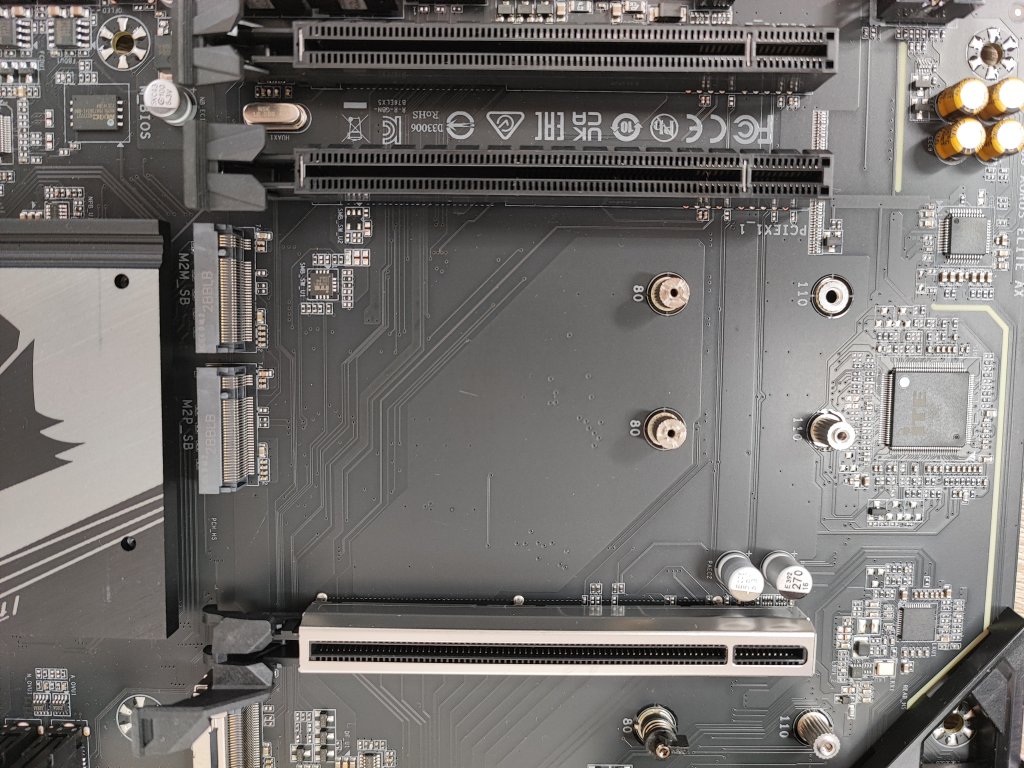

La configuración en cuanto a conectividad es acorde a la gama y precio de la placa base. Para ello cuenta con un total de 3 ranuras PCIe, todas ellas con formato x16.
- PCIEX16: La ranura principal y más próxima a la CPU, dotada de armadura Ultra Durable y Cierre EZ PCIe , PCIe 4.0 y sin compratir bus.
- PCIEX1_1 y PCIEX1_2: en formato idéntico a la principal, pero sin armadura Ultra Durable ni Cierre EZ PCIe, conectadas ambas al chipset y con un carril PCIe 3.0 independiente.

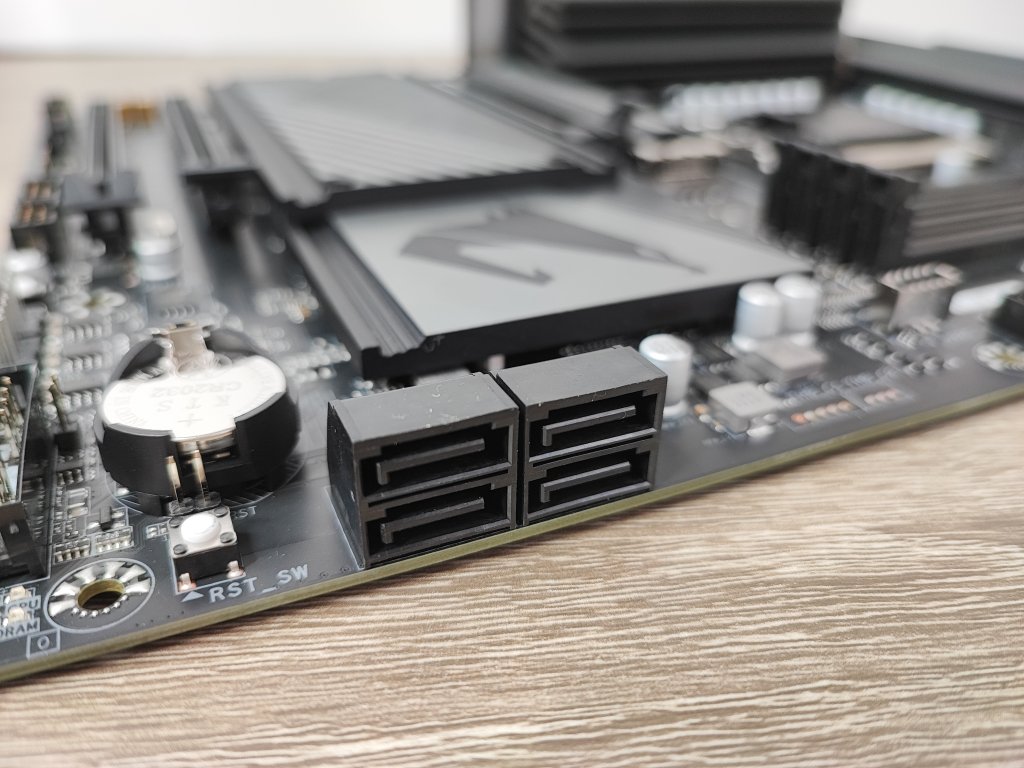

La configuración de almacenamiento conciste en 4 puertos SATA III a 6 GBps y 3 ranuras M.2:

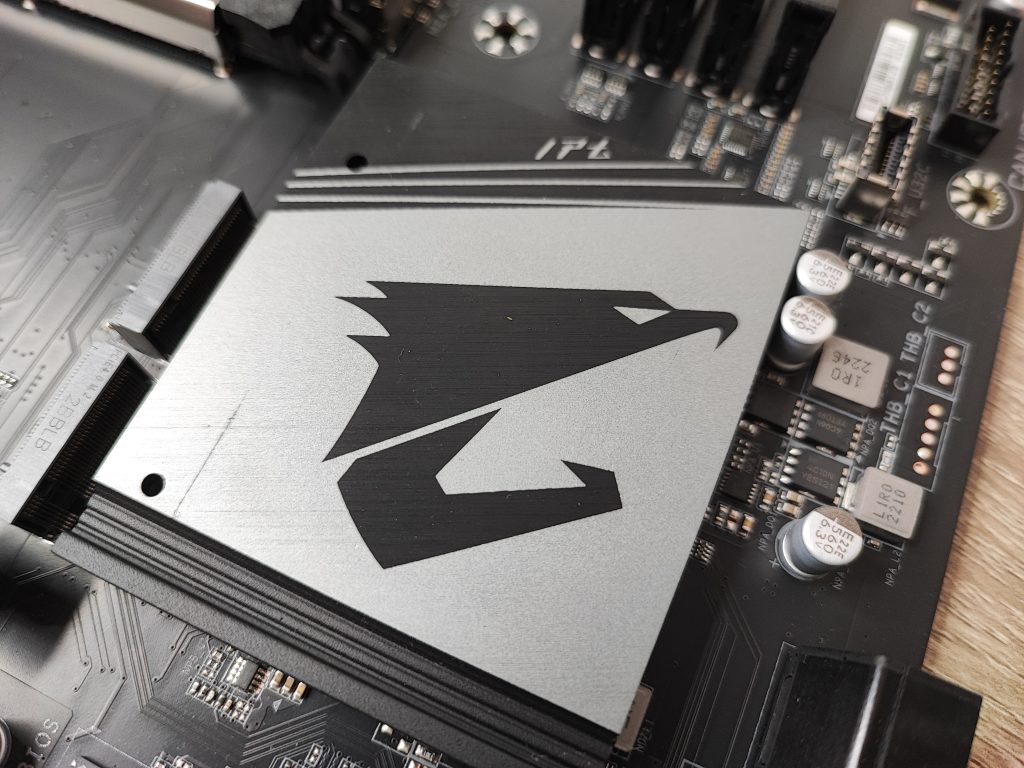

M2A_CPU: la ranura principal con anclaje rápido de tipo Q-Latch y compatibilidad con los formatos tipo 22110/2280, PCIe 4.0 x4/x2 SSD
M2P_SB y M2M_SB: Conectadas ambas al chipset , compatibles con los formatos 22110/2280, en modo PCIe 4.0 x4/x2 SSD.
Además la placa soporta RAID 0, RAID 1, RAID 5, y RAID 10 en las unidades SATA
AUDIO Realtek RTL8125

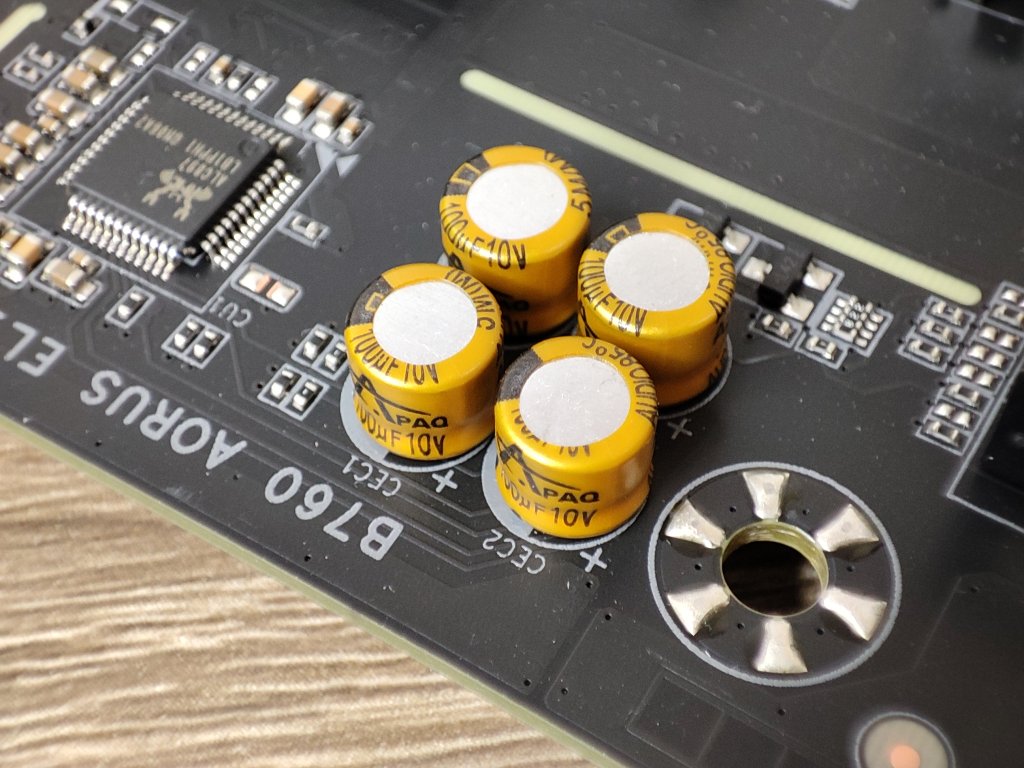

La configuración de sonido está confiada a un códec Realtek ALC897, nada innovador en este sentido, pues es una solución que hemos encontrado en muchas placas base, un códec superado por el ALC1220, más moderno y de mejores prestacoines. Aún así hay soporte para 7.1 canales de audio y salida de audio digital S/PDIF.
En cuanto a conectividad de red encontramos un puerto Ethernet @ 2.5 Gbps, gracias a su chip Realtek® Wi-Fi 6E RTL8852CE (PCB rev. 1.1)WIFI a, b, g, n, ac, ax, soportando2.4/5/6 GHz
BLUETOOTH 5.3
Soporte para11ax 160MHz wireless hasta 2.4 Gbps

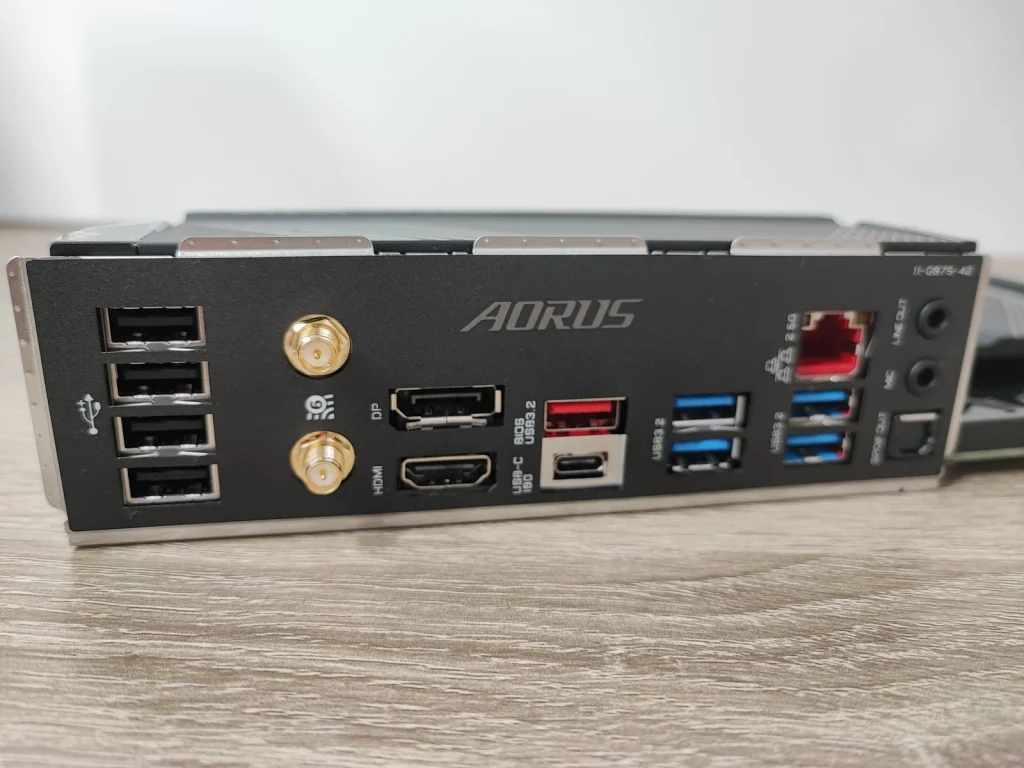

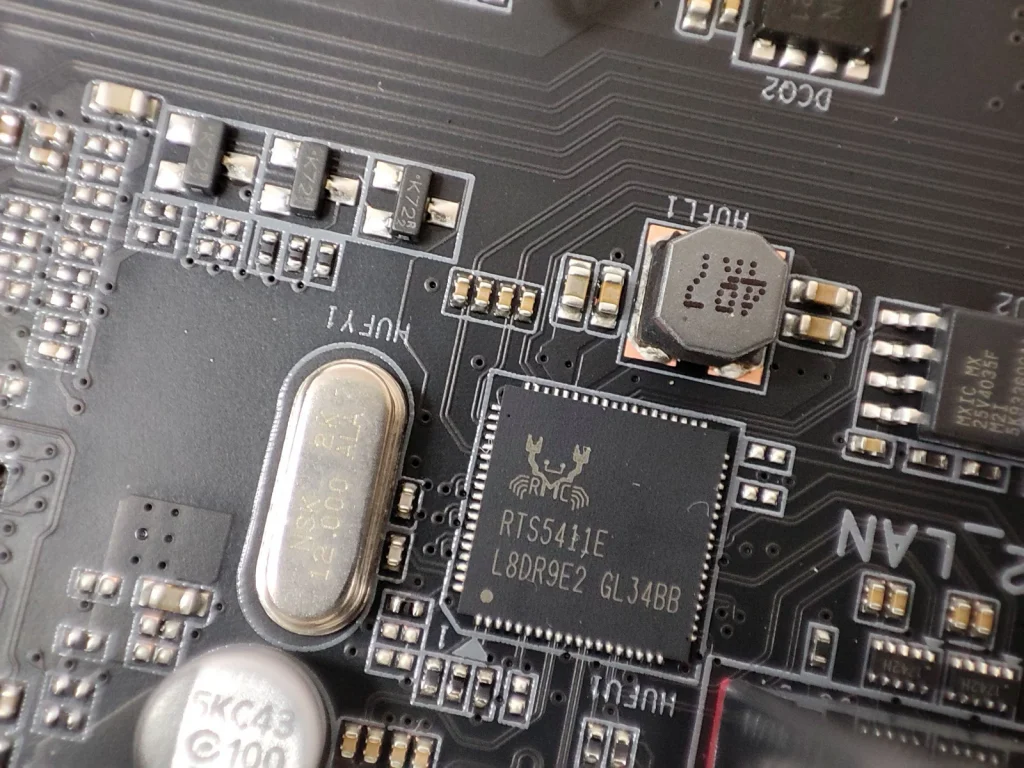

CONEXIONES TRASERAS
Las conexiones que contamos en la zona trasera son las siguientes ( de izquierda a derecha )
- 4x USB 2.0 ( negros )
- 2 conectores 2T2R para antena Wifi
- Display Port 1.2 y HDMI 2.0
- 1 x puerto USB 3.2 Gen 2 tipo A (rojo)
- 1 x puerto USB Type-C® , compatible con USB 3.2 Gen 2
- 4x USB 3.2 Gen1 Type-A (azul)
- 1 Puerto RJ-45 @ 2,5 Gbps
- 2 jack audio 3.5″ y salida óptica S/PDIF
BIOS
Esta placa cuenta con una BIOS AMI de 256 MB, cuya interfaz es la habitual que encontramos en otras placas de Aorus/Gigabyte.
Bajo una interfaz muy sencilla, se muestra un modo EZ MODE, donde desde una página principal monitorizaremos el estado de funcionamiento del equipo , configuración del perfil XMP de la memoria, gestión inteligente de los ventiladores, etc..
En el modo ADVANCED, tenemos una gran cantidad de parámetros para configurar y monitorizar, además de poder realizar ajustes en la velocidad de la memoria y el BLCK de la CPU.
SOFTWARE

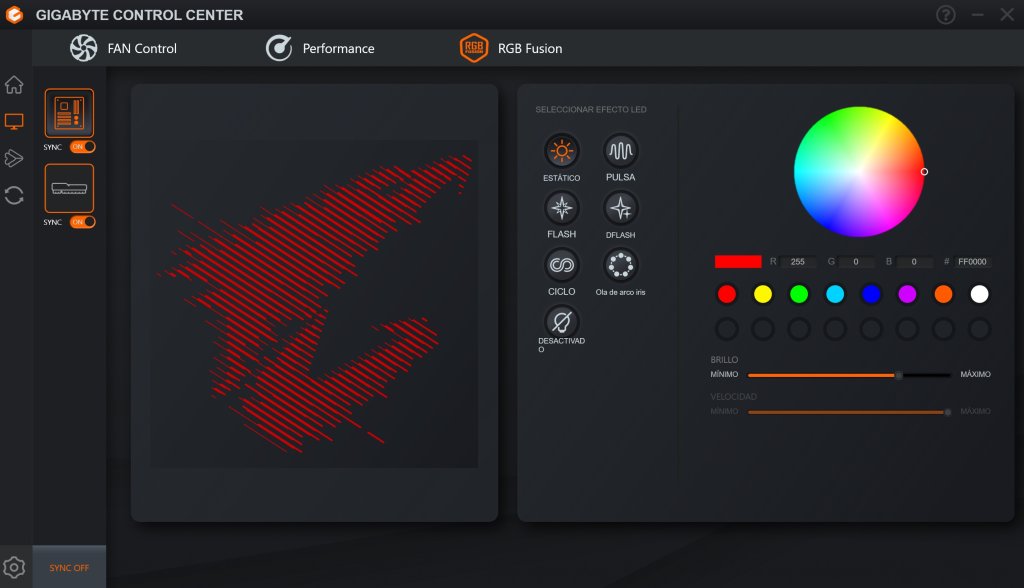

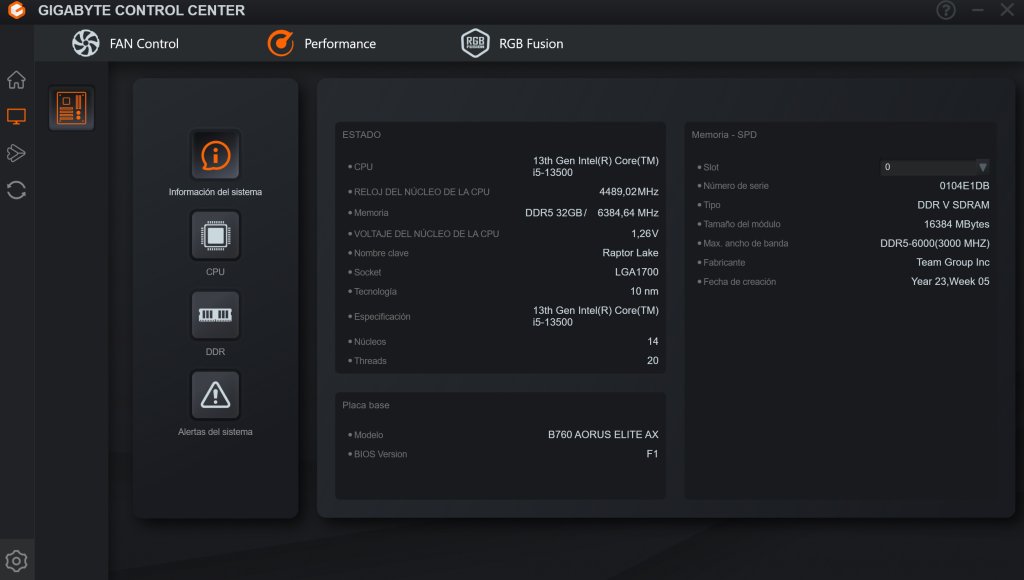

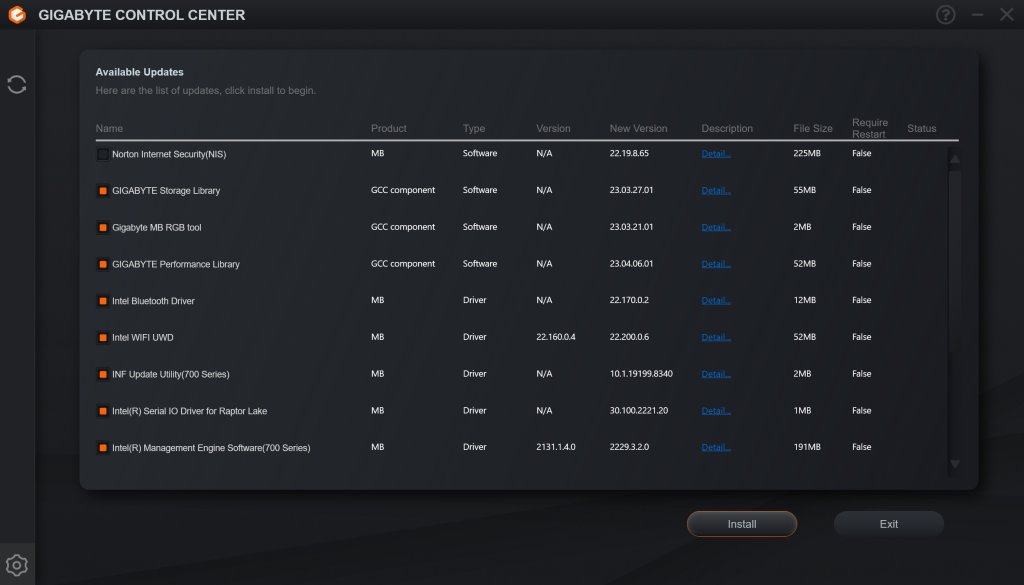

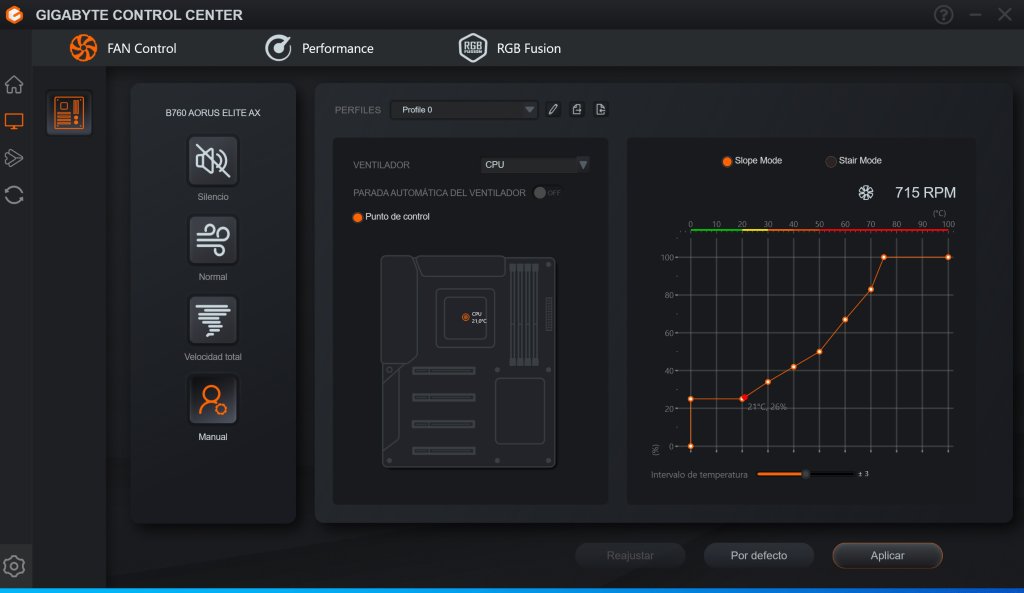

La placa en este caso no viene acompañada de ningún driver, y una vez iniciado Windows emerge una pequeña ventana que nos invita a descargar GIGABYTE CONTROL CENTER, que mediante una interfaz muy sencilla descargará todos los drivers necesarios para el funcionamiento correcto de la placa.
Además permite gestionar el modo de funcionamiento de todos los ventiladores, comprobar el estado del sistema y por supuesto la APP RGB Fusion que nos permite configurar la iluminación de todos los elementos conectados a la placa base.
PRUEBAS DE RENDIMIENTO

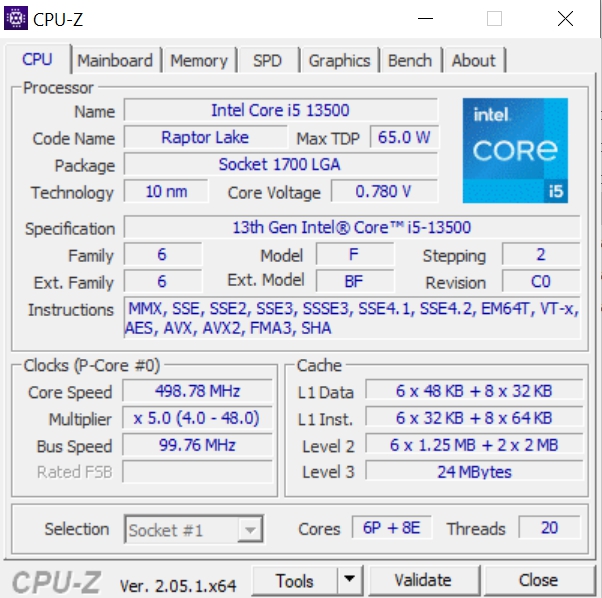

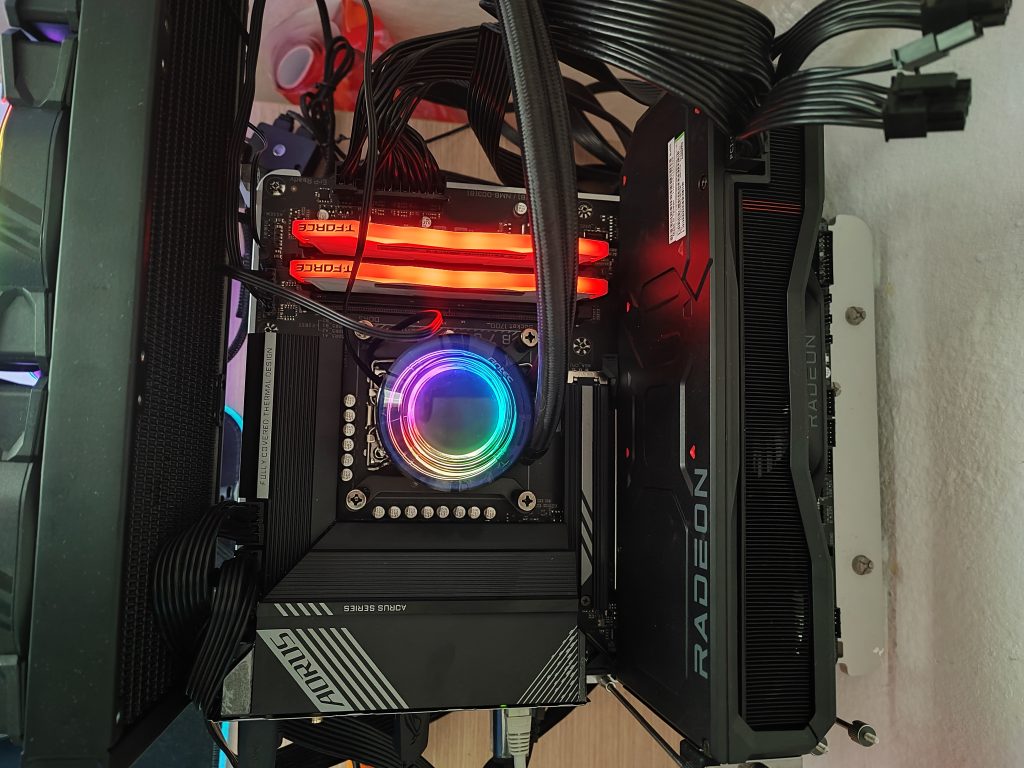

Este ha sido el setup de pruebas:
| PLACA BASE | AORUS B760 ELITE AX |
| MEMORIA | 2X16 GB T-FORCE DELTA 6400 MHZ |
| PROCESADOR | INTEL CORE I5 13500 |
| SISTEMA OPERATIVO | WINDOWS 11 HOME |
| TARJETA GRAFICA | SAPPHIRE RADEON RX 7900 XT |
| DRIVERS | ACTUALIZADO TOD EL SISTEMA CON LOS ULTIMOS DRIVERS. |
| FUENTE ALIMENTACION | LC-POWER LC1200P |

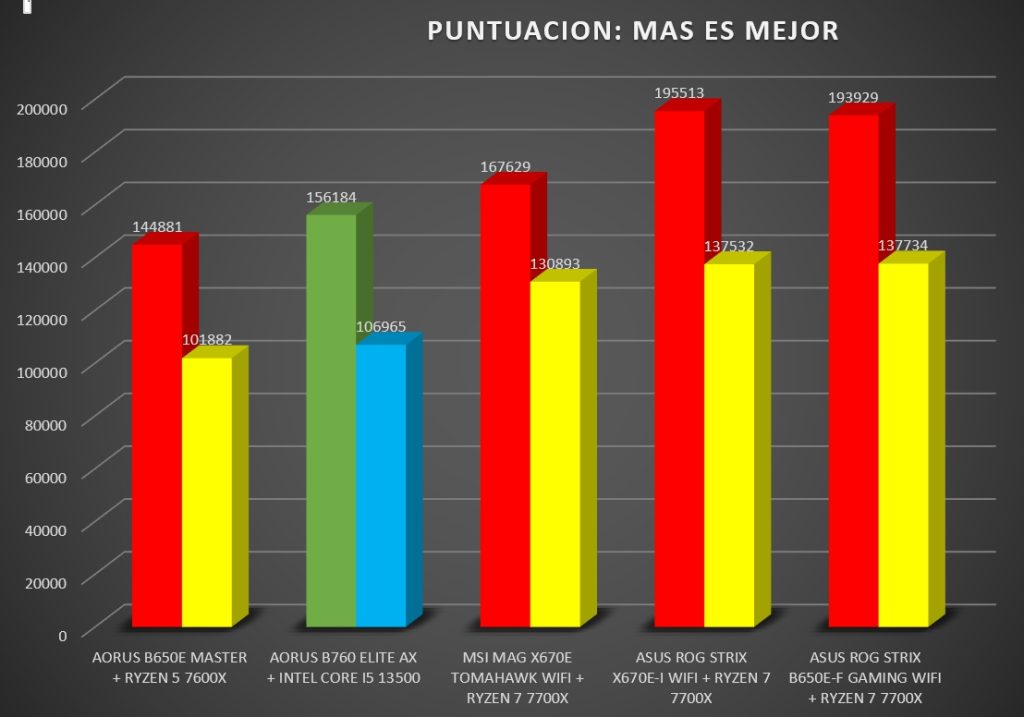

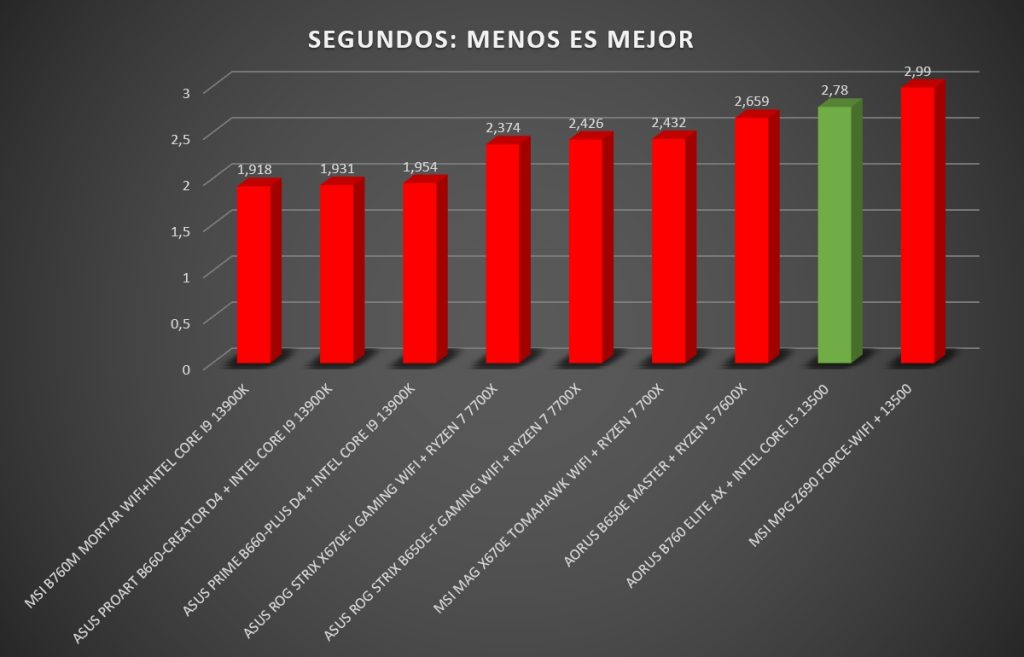

TESTS SINTETICOS

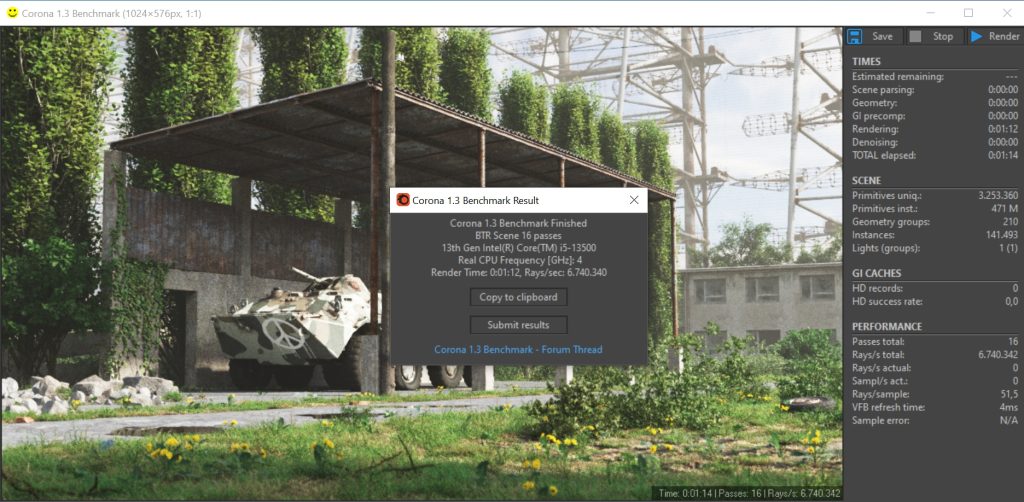

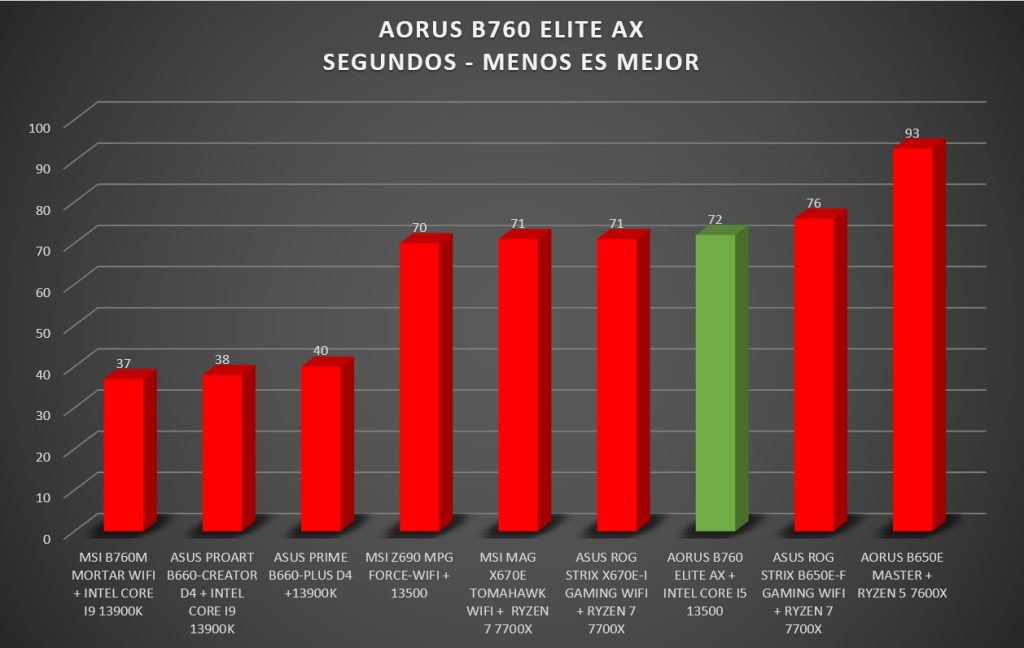

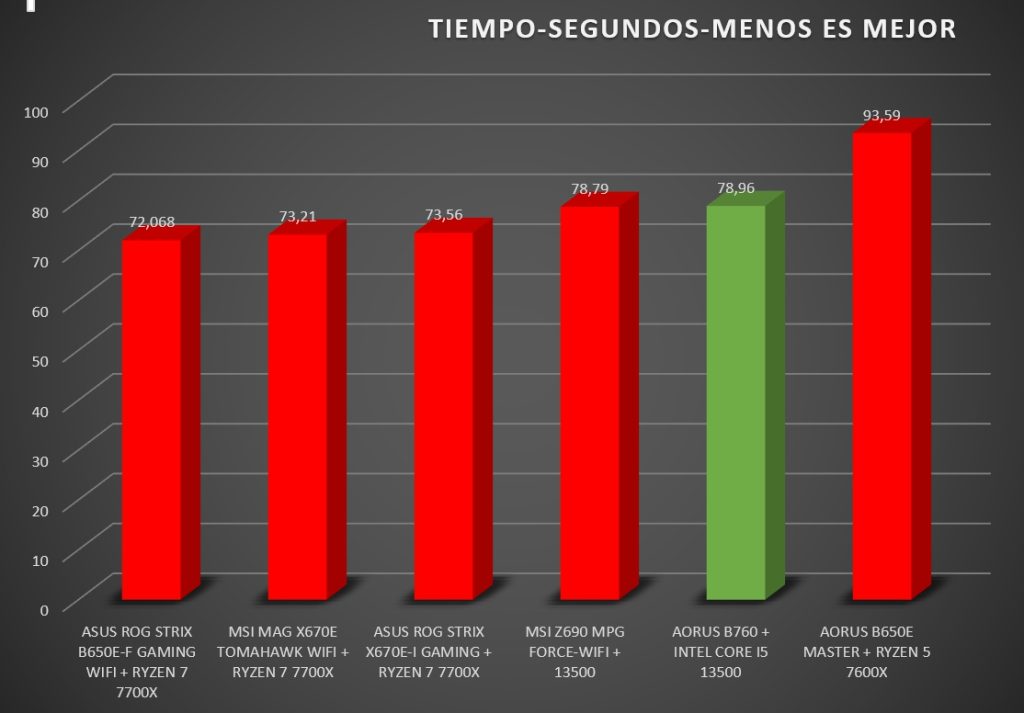

CORONA 1.3
W-PRIME 32: MULTIHILO

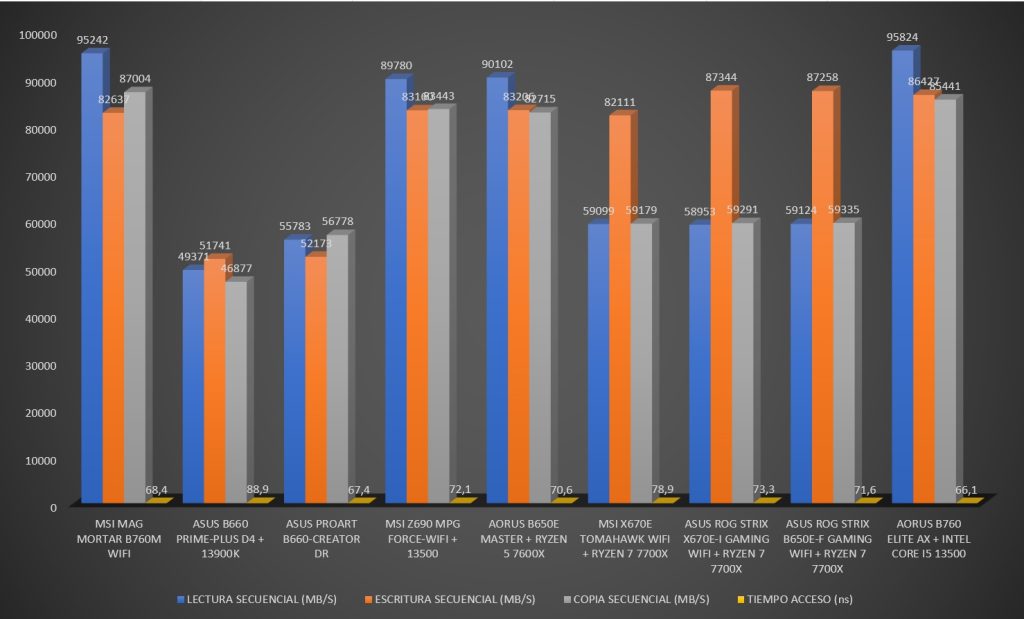

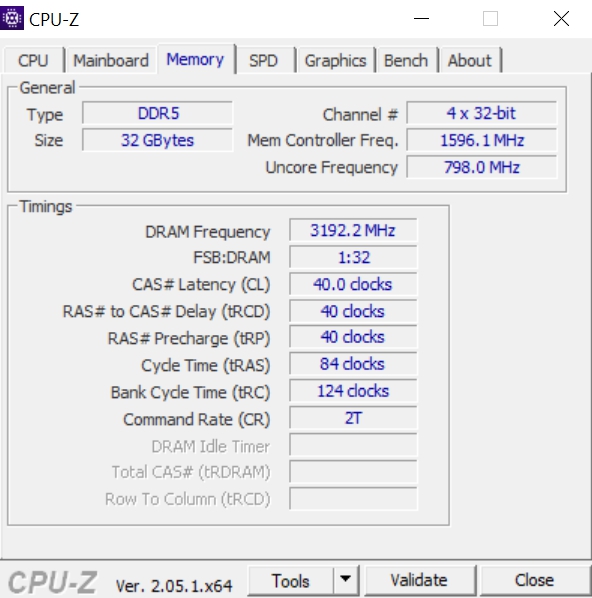

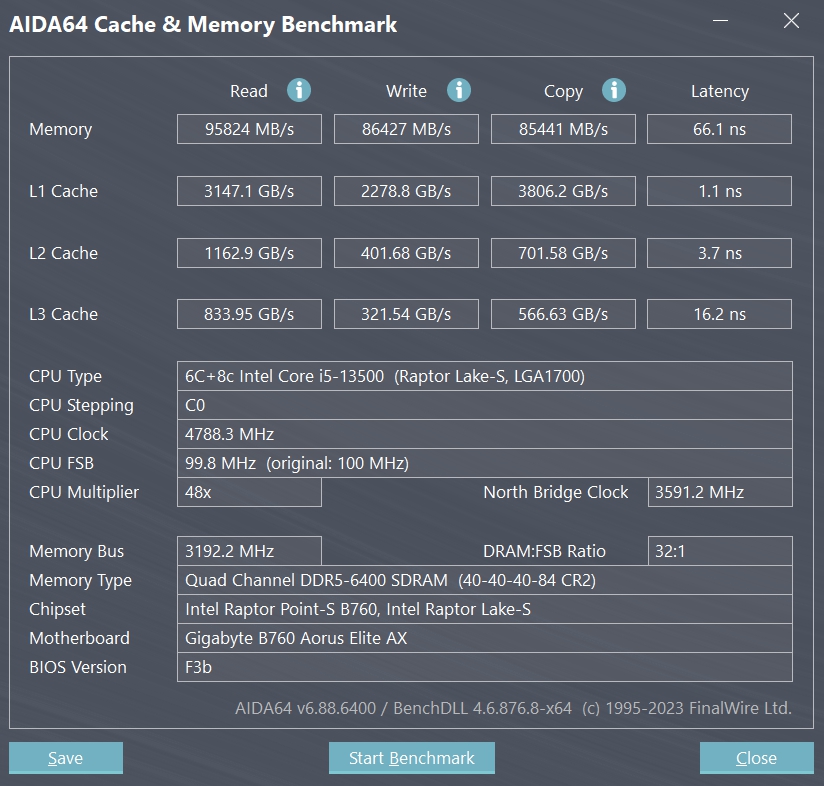

AIDA64: MEMORIA

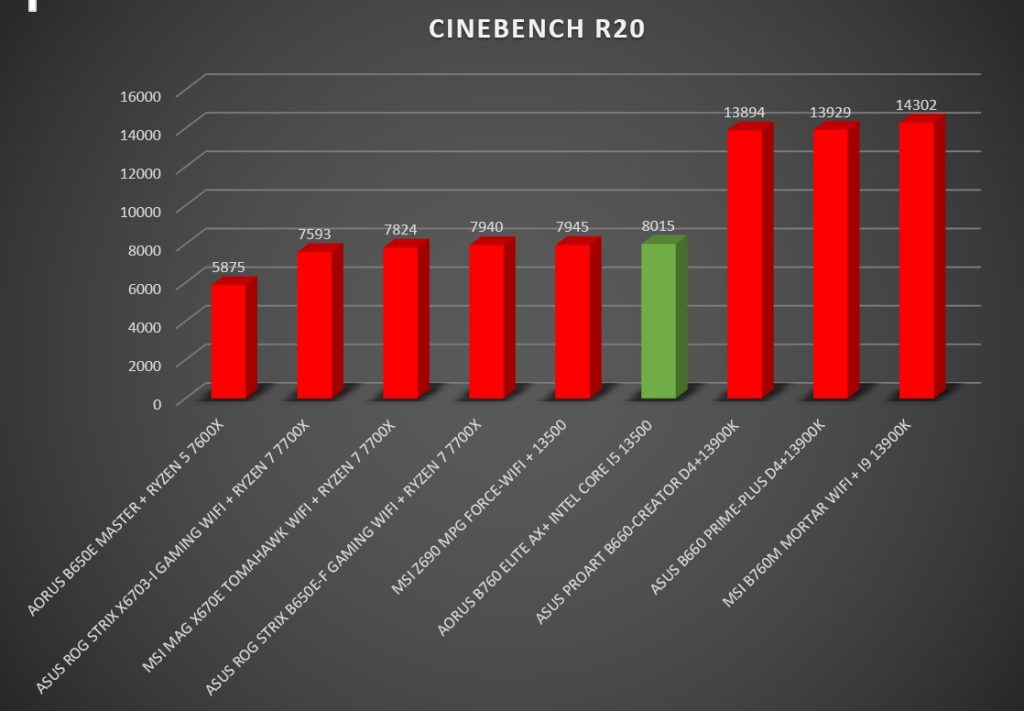

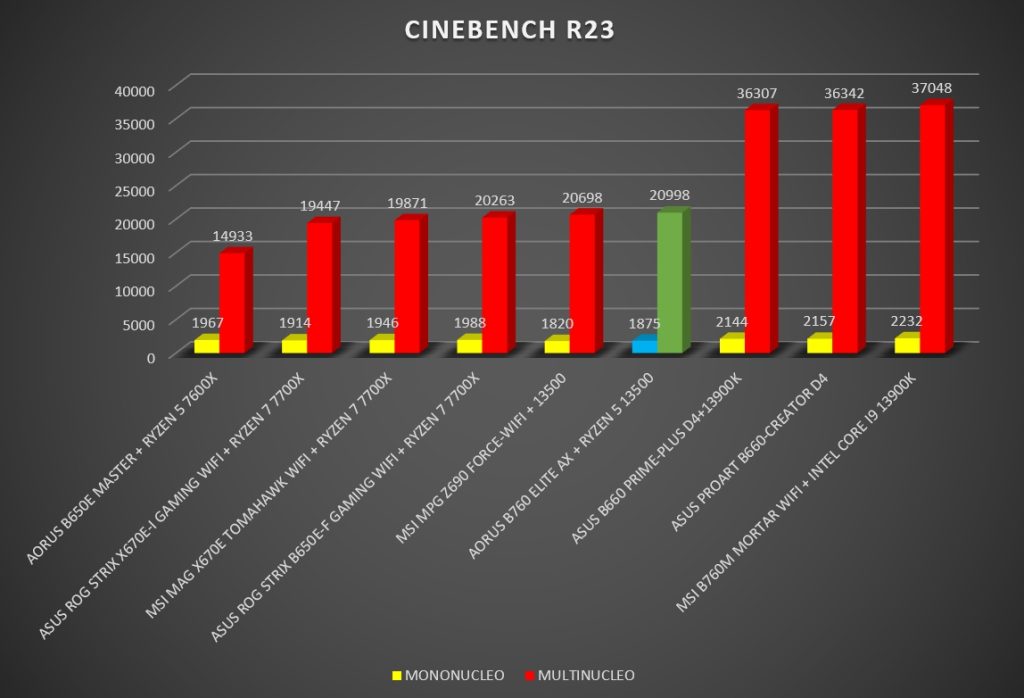

CINEBENCH R20 Y CINEBENCH R23

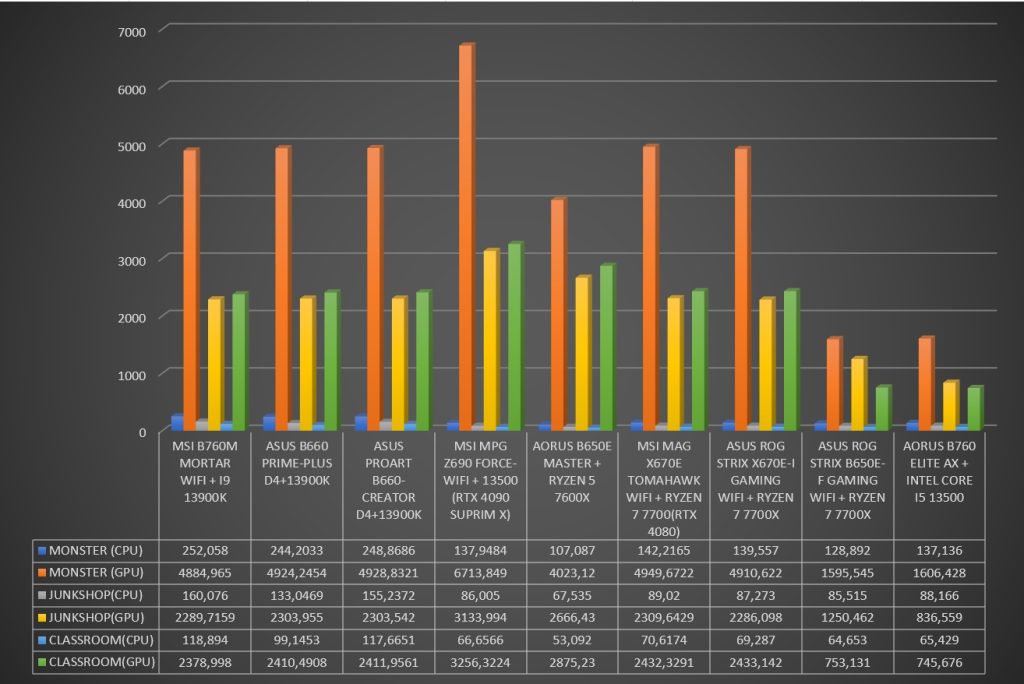

BLENDER 3.5.0

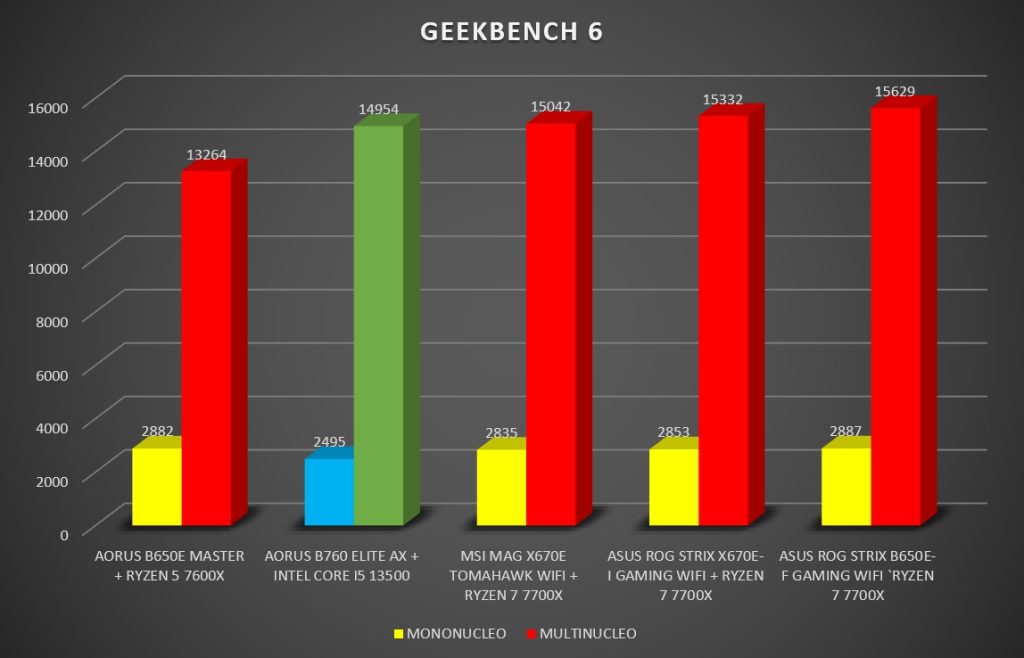

GEEKBENCH 6.0.1

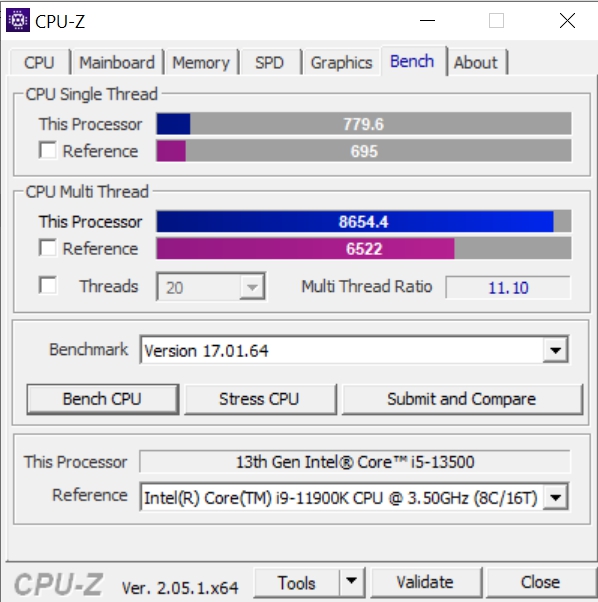

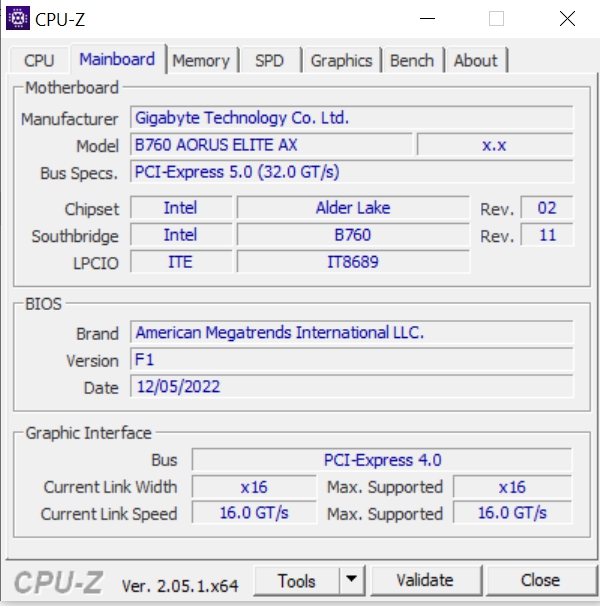

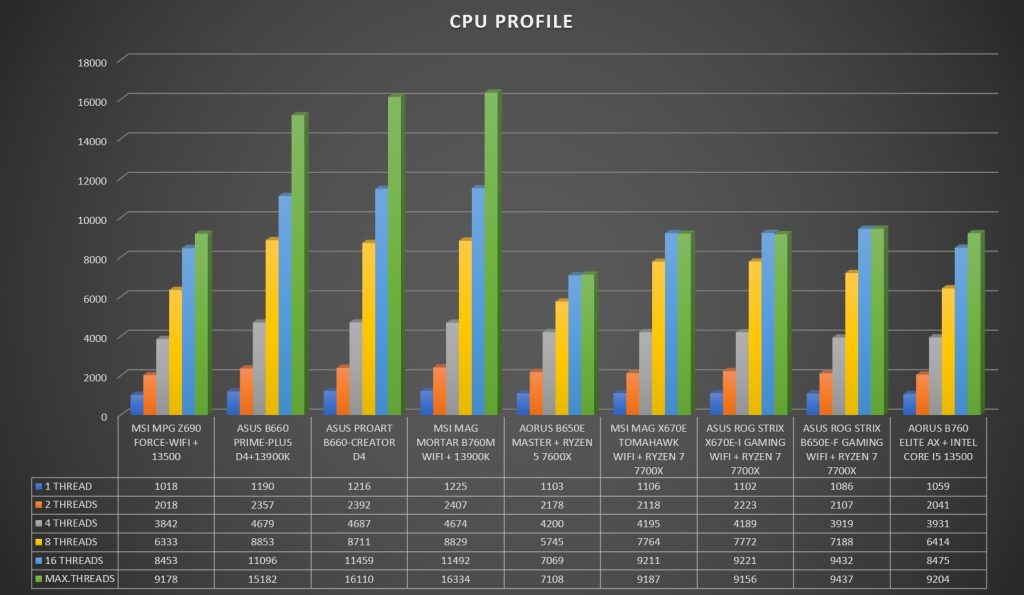

CPU PROFILE

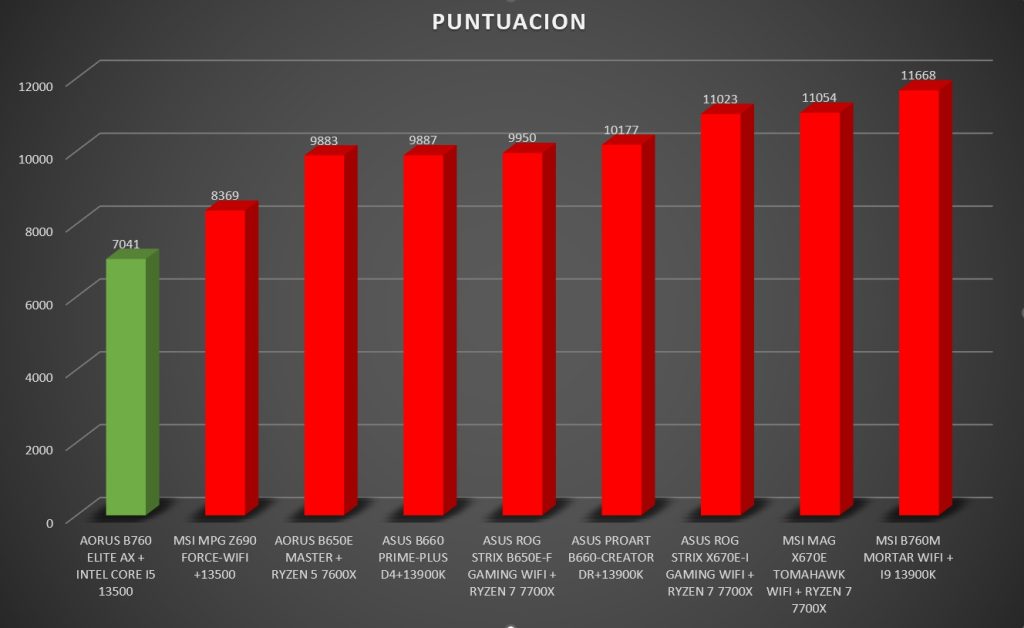

PCMARK 10

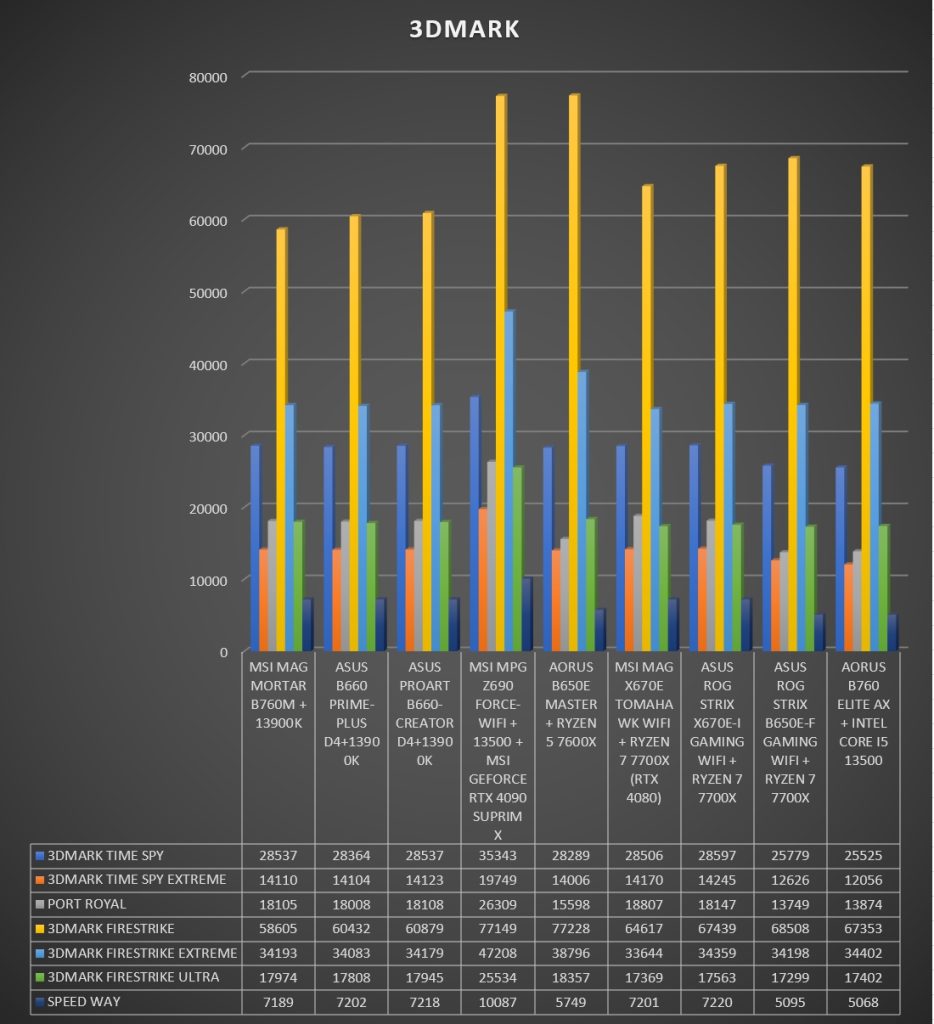

3DMARK

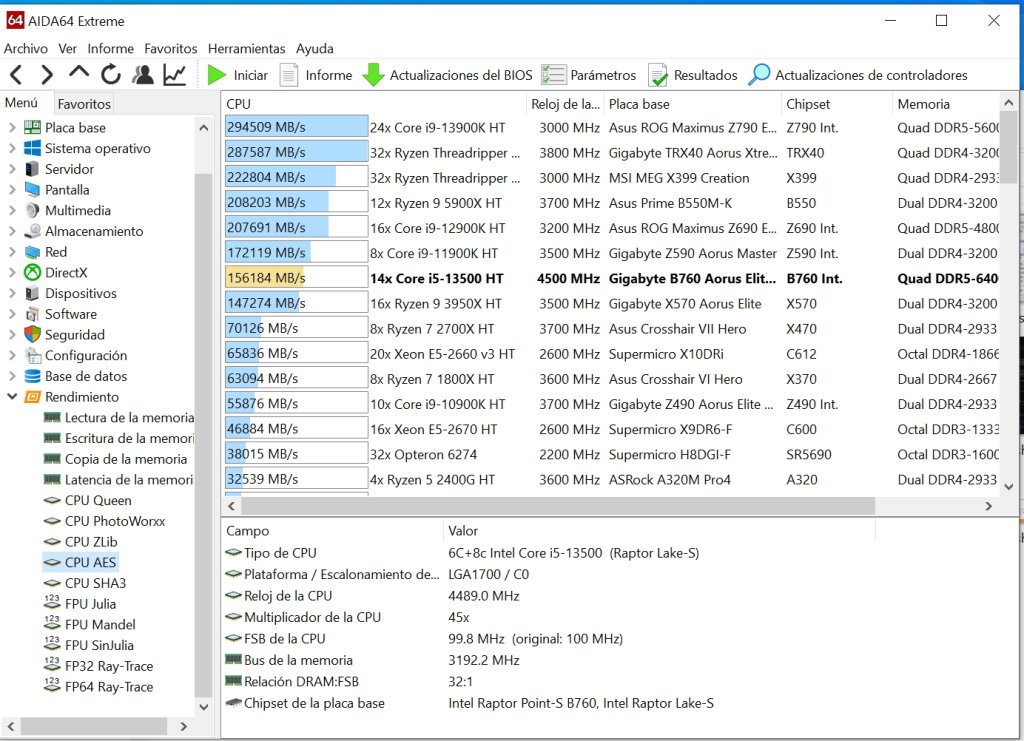

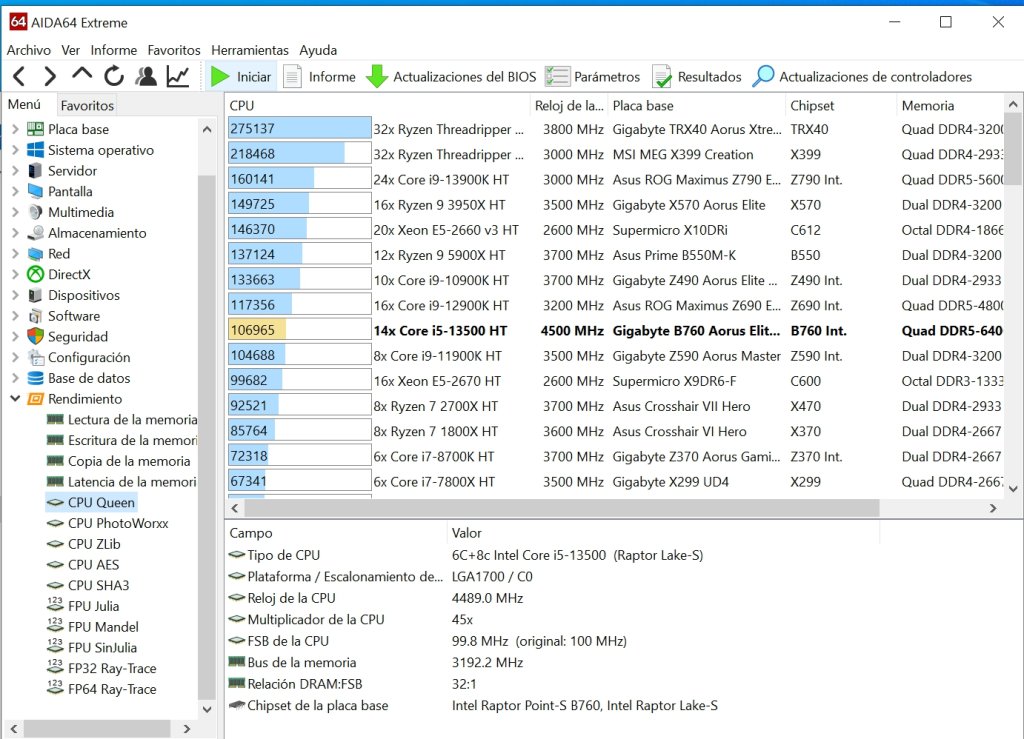

AIDA64: CPU QUEEN Y CPU AES

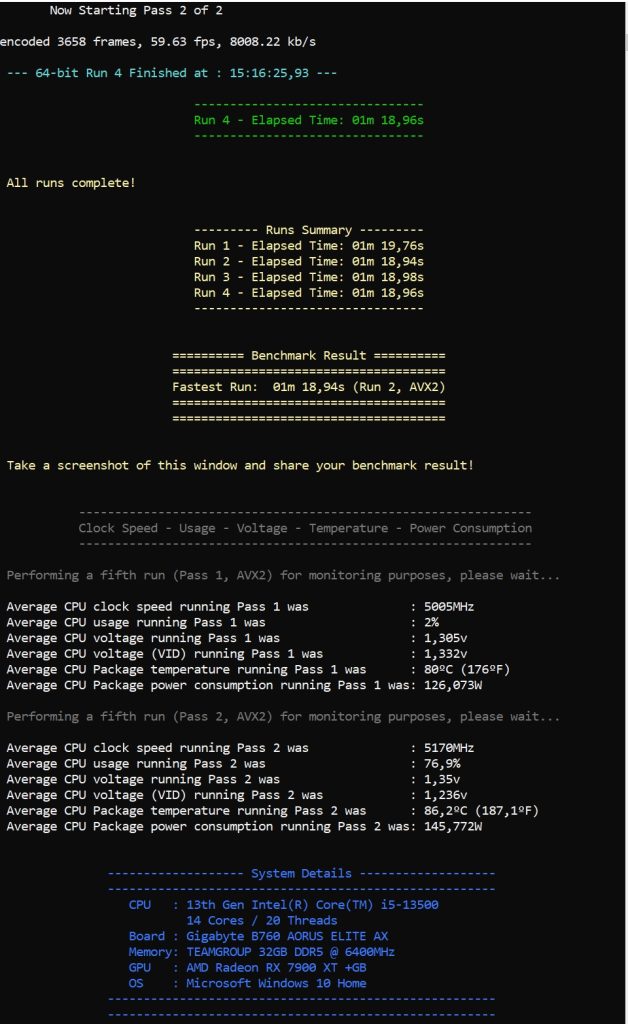

X264 HD
TEMPERATURAS VRM
Uno de los apartados a los que prestamos atención es a las temperaturas de los VRM, pues ahí radica una de las características más importantes para nosotros de cualquier placa base, pues un buen VRM asegura estabilidad y posibilidades de overclocking.
Para medir las temperaturas que es capaz de alcanzar el VRM hemos empleado el bench Cinebench R23 durante 30 minutos consecutivos y monitorizando la tempertura del VRM con HWInfo.
| VRM TEMPERATURA MINIMA | VRM TEMPERATURA MAXIMA | |
| AORUS B760 ELITE AX | 34ºC | 49ºC |
El VRM se presenta muy capaz para esta CPU, que durante las pruebas consumió cerca de 160W, pero la configuración de este VRM con 12 fases + 1 VCCGT + 1VCCAUX y 60 Amperios no presenta ninguna dificultad, pudiendo lidiar con procesadores bastante más potentes de la última generación de Intel sin problemas.
