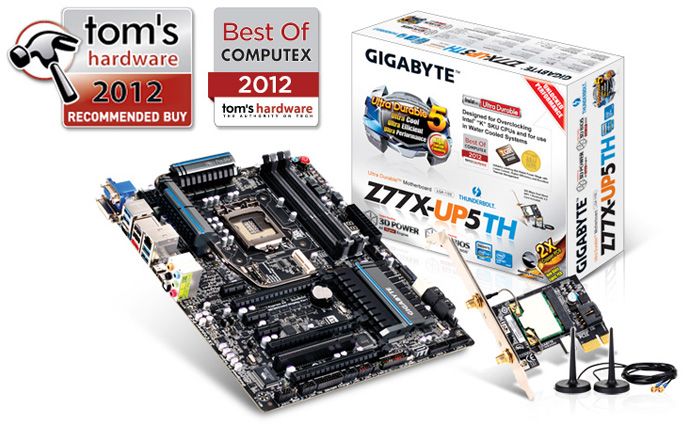

Review Placa Base Gigabyte Z77X-UP5TH









Se nos presentó la oportunidad gracias a Gigabyte España de poder analizar para nuestros lectores la placa base Gigabyte Z77X-UP5TH la cual fué recientemente vencedora en una macro comparativa realizada por Tom´s Hardware





Es una placa de gama alta de Gigabyte plagada de los mejores avances técnicos del fabricante de Taiwan, basada en el chipset Intel® Z77 Express, que soporta la 2ª y 3ª generaciones de procesadores Intel®, la placa base GIGABYTE Z77X-UP5 TH incorpora la exclusiva tecnología Ultra Durable™5 de GIGABYTE y es, a su vez, una de las primeras placas base en soportar puertos Thunderbolt™ duales.

Para esta ocasión hemos podido comprobar por nosotros mismos el rendimiento de los puertos duales Thunderbolt que incorpora la placa con el uso de un dispositivo de almacenamiento externo LACIE 2big de 4 Tb con conexion Thunderbolt

PRODUCTO CEDIDO POR :

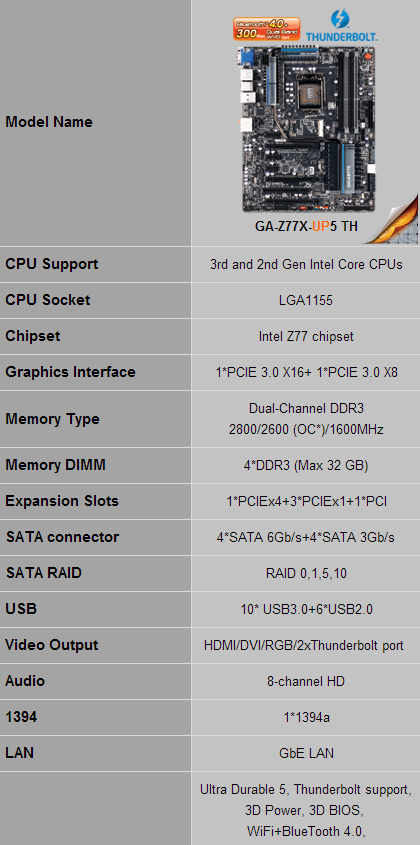

CARACTERISTICAS TECNICAS PLACA BASE GIGABYTE Z77X-UP5TH

Veamos las características técnicas de esta placa, como verás son impresionantes!

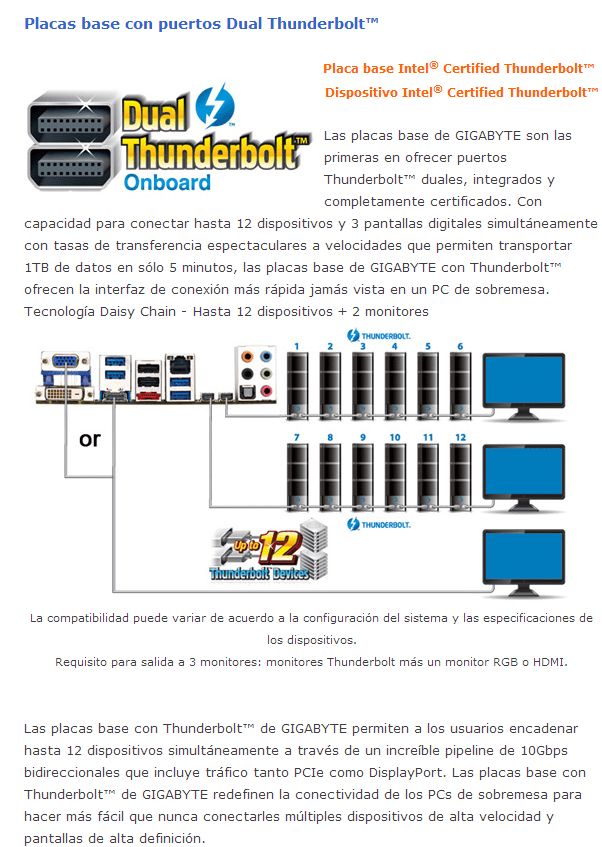

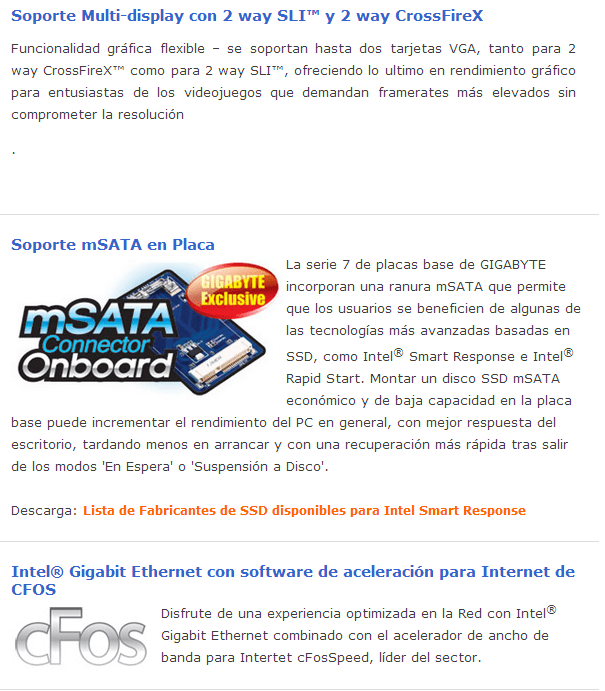

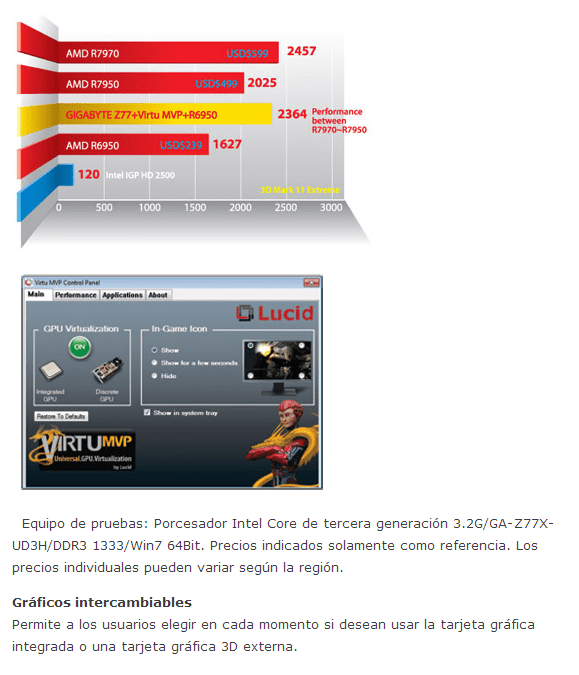

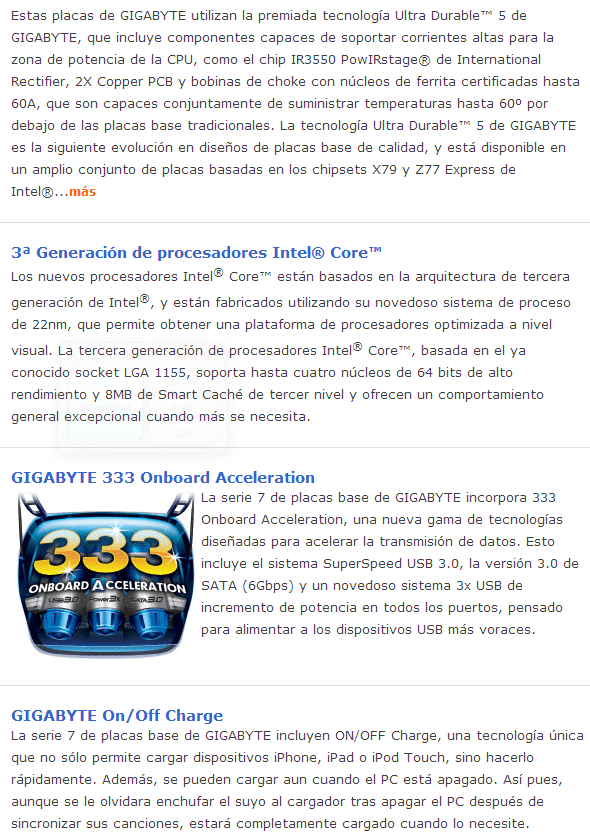

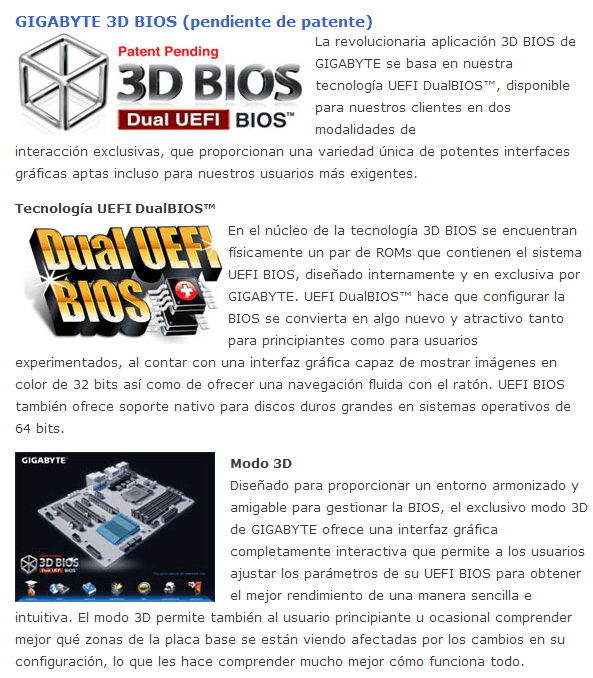

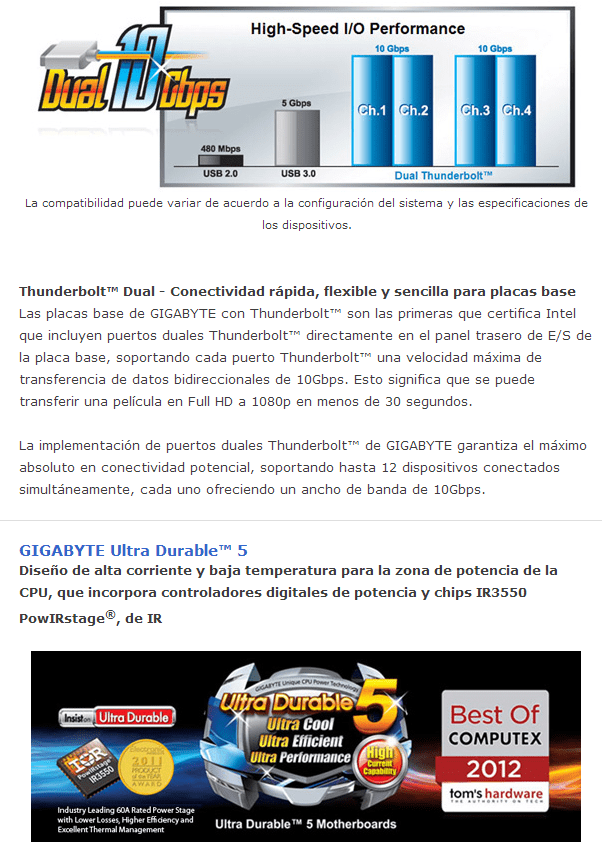

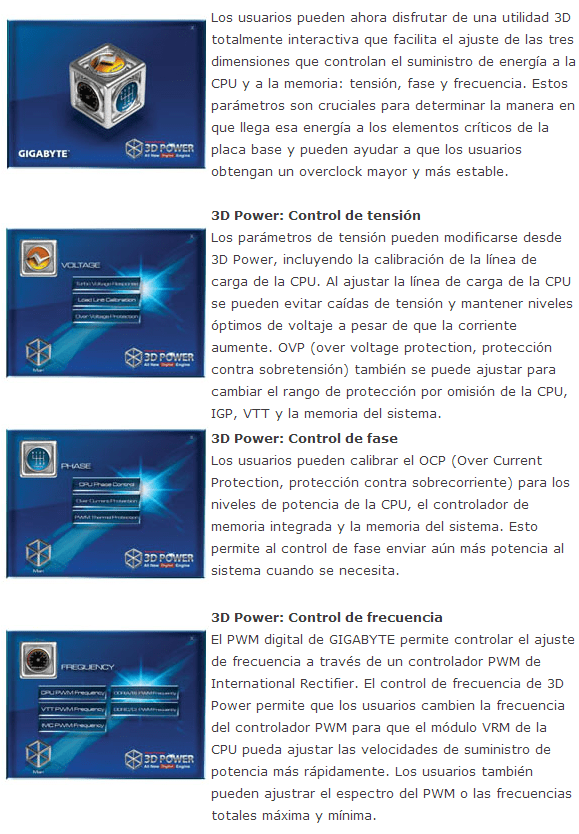

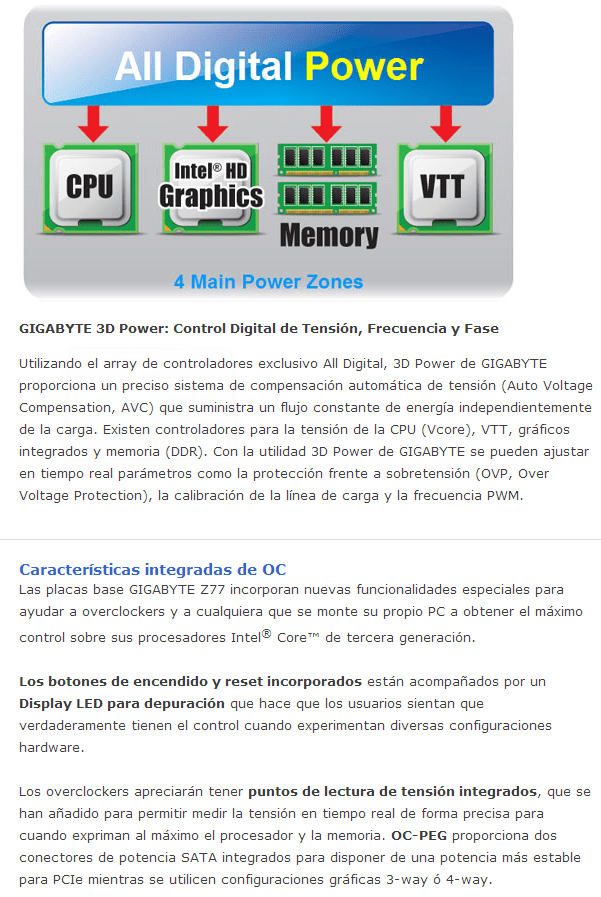

Además destacamos estas otras características:



EMBALAJE EXTERNO Y BUNDLE INCLUIDO PLACA BASE GIGABYTE Z77X-UP5 TH

Tras repasar las impresionantes características técnicas de la palca Gigabyte Z77X-UP5  TH en este capítulo vamos a ver el embalaje externo de la placa y el bundle que incluye ( muy extenso como comprobarás)





Vemos que la placa se presenta en la tipica caja blanca externa de Gigabyte. El fabricante ha querido resaltar el empleo de la tecnología Ultra Durable 5 en la fabricación de la placa base como hemos visto en el apartado anterior de características técnicas, y el estar especialmente preparada para realizar overclocking con el empleo de los procesadores serie “K” de Intel. También tiene un lugar destacado el haber ganado el premio “Best Of Computex 2012” otorgado por tom´s hardware.

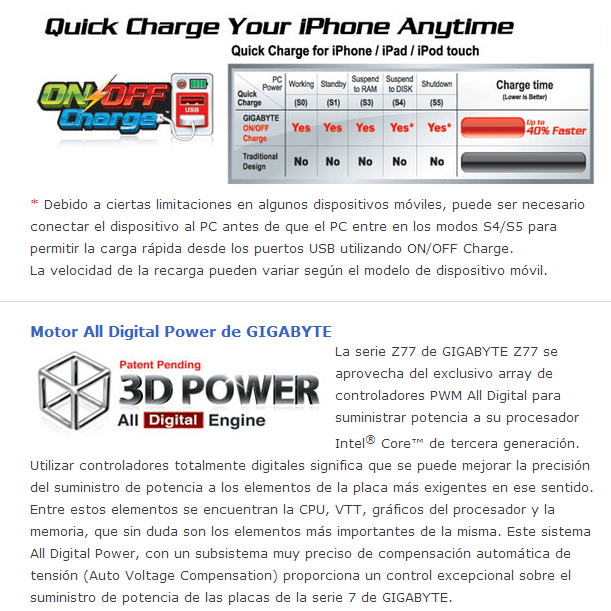

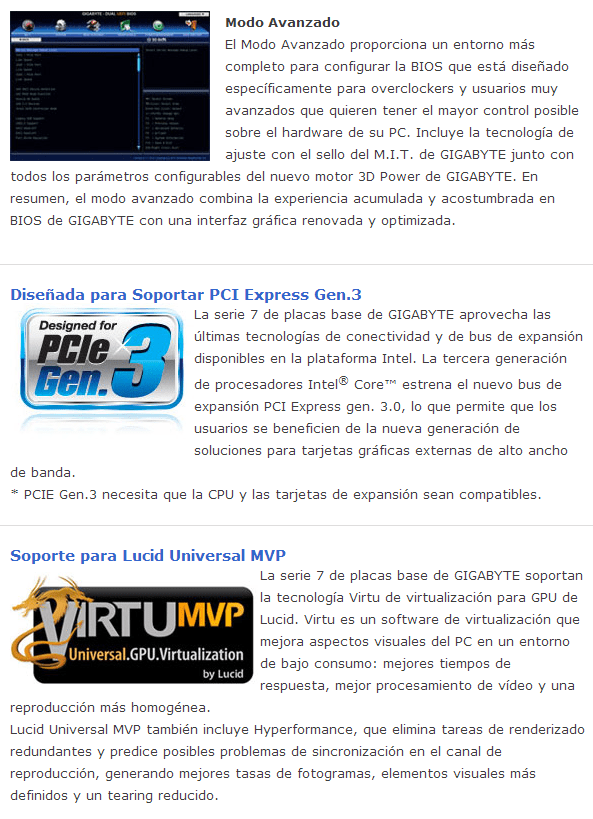

En la parte trasera, como hemos podido comprobar en otras placas de Gigabyte, el fabricante explica con atractivos dibujos y gráficos algunas de las principales características técnicas de la placa.

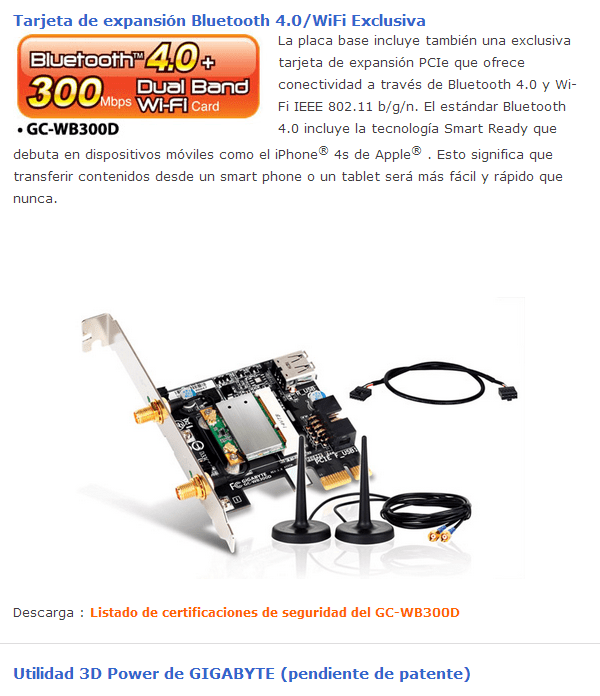

En las 3 imágenes anteriores que corresponden a los laterales de la caja vemos tambien reseñadas más características de la placa, resaltamos que la placa cuente con 2 puertos Thunderbolt que probaremos a fondo en la review.

Dentro de esta caja externa, encontramos otra caja de carton enteramente blanca:





La cual a su vez se divide en 2 compartimentos: uno superior donde encontramos la placa base dentro de una funda de plástico antiestático :

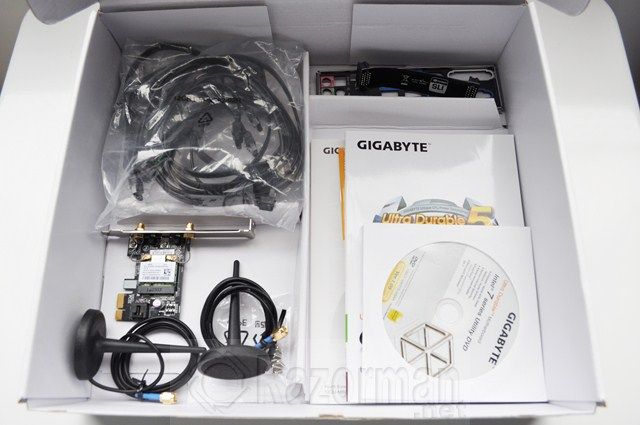

y debajo de esta nueva caja en forma de bandeja, el resto del bundle incluido

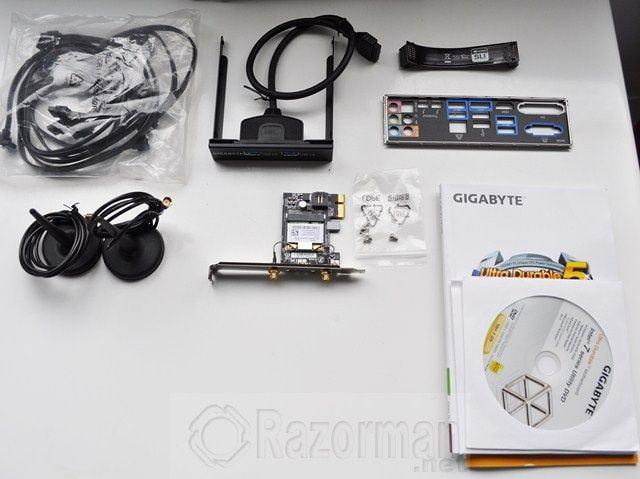

Veamos todo el bundle incluido:



  • Manual de instrucciones
  • Cable de Audio
  • CD con drivers
  • 6 Cables SATA 6Gb/s
  • Puente SLI
  • 2 antenas wifi
  • 1 cable USB wifi
  • 1 Bahia USB 3.0 ( 2 conexiones )
  • Chapita trasera metálica
  • 1 Tarjeta Gigabyte GC-WB300D PCIe Wifi/Bluetooth
  • Conexion Wi-Fi (2X)
  • 1 CD software para la Wifi
Como veis el bundle incluido es extensísimo, vamos a verlo en detalle:

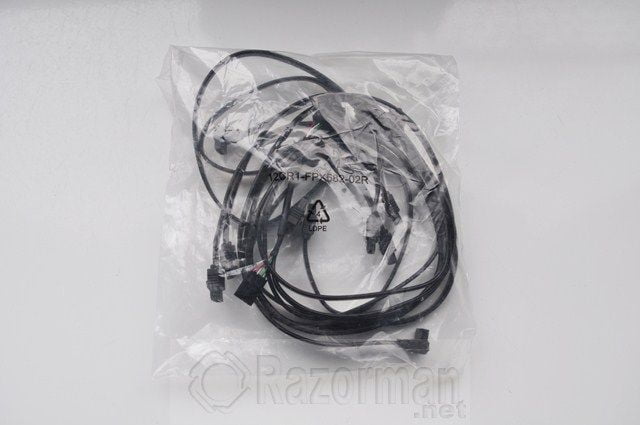

Cables de audio y 6 cables de conexion SATA 6 Gb/s

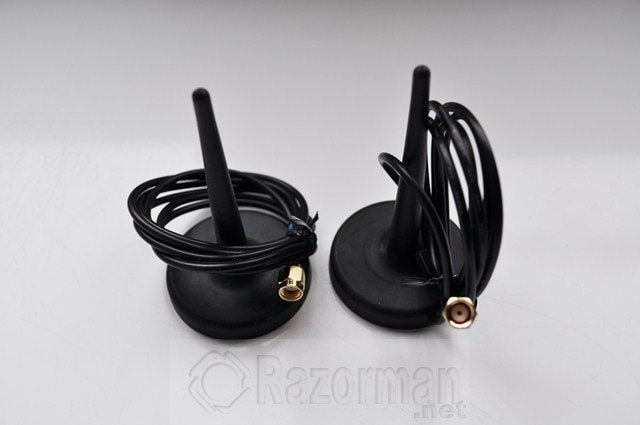

2 Antenas WiFi

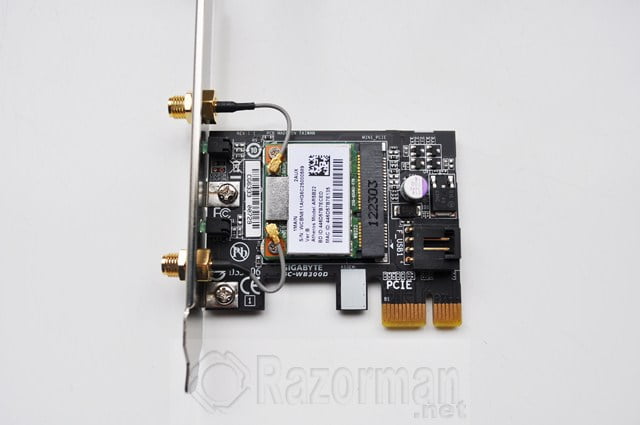

Gigabyte GC-WD300D PCIe WIFI/Bluetooth

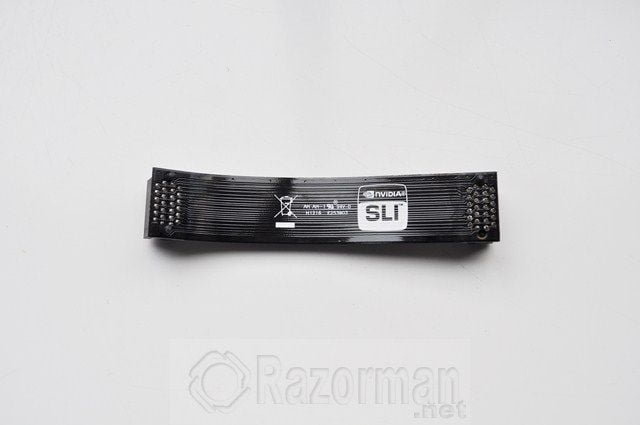

Puente de conexion SLI

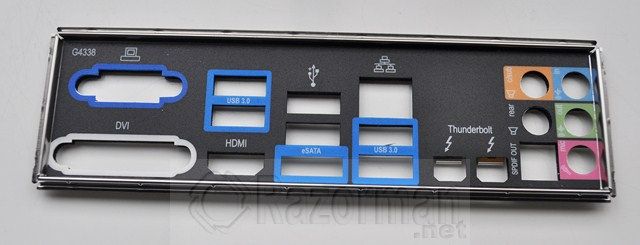

Chapa metálica de conexión trasera.

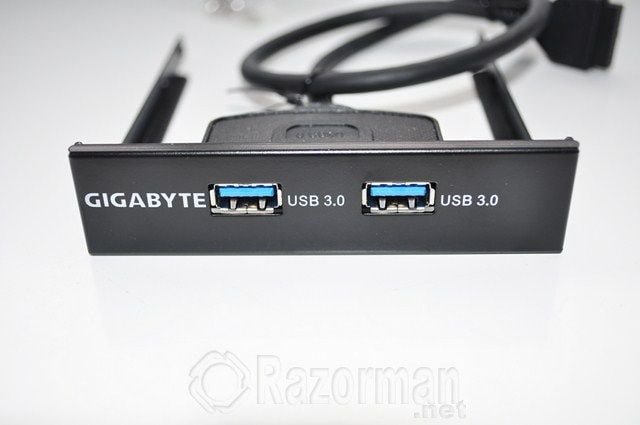

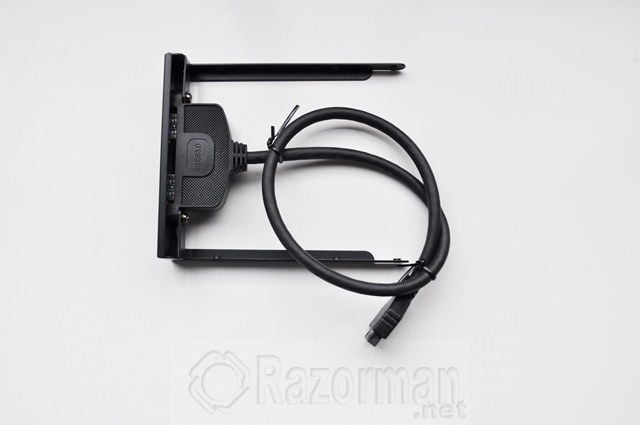

Bahia de conexion de 2,5″ para 2 conexiones USB 3.0 externas en el frontal de la caja
Manuales y CD´s de Drivers y utilidades diversas.

RECORRIDO DETALLADO FOTOGRAFICO GIGABYTE z77X-UP5 TH

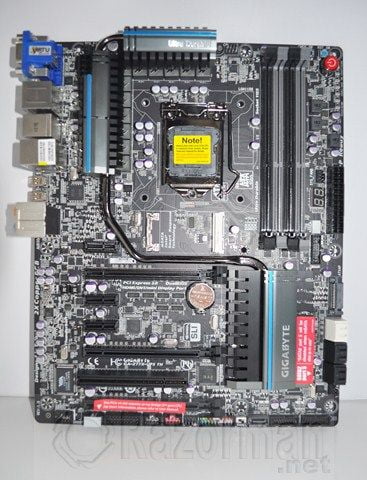

La placa Gigabyte Z77X-UP5 TH no tiene el tipico PCB Azul combinado con blanco característico de Gigabyte, sino un PCB negro, salvo por unas franjas azules en los disipadores, siéndo estos de un color plata oscuro. El aspecto es realmente impresionante, transmitiendo una sensación de que estamos sin duda ante una placa de gama alta de Gigabyte.

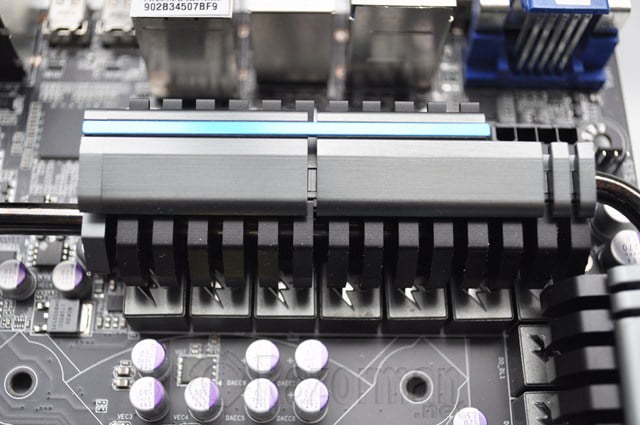

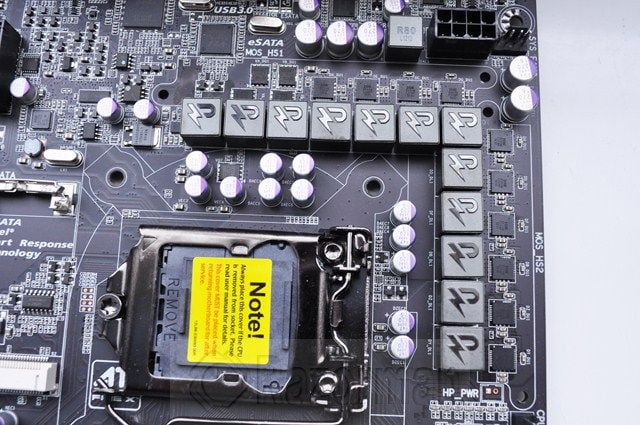

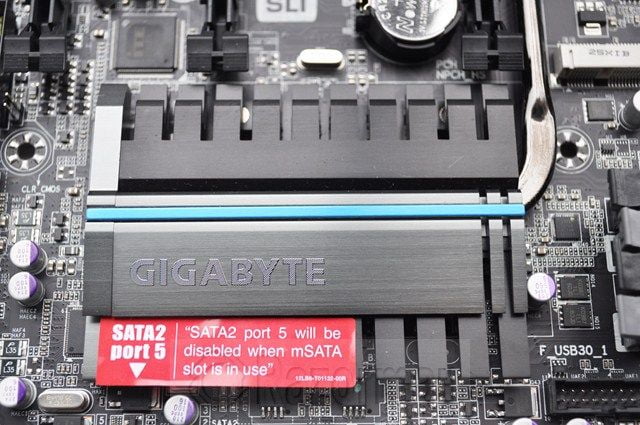

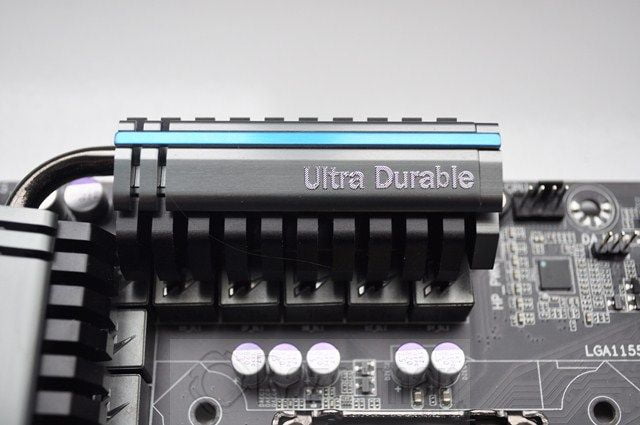

Comenzamos el recorrido por el zócalo del procesador, vemos que a los lados Gigabyte ha dispuesto 2 disipadores para el VRM:



Estos disipadores son desmontables. Son de un color plata oscuro y tienen una franja de color azul. El fabricante ha puesto la inscripción Ultra Durable en uno de ellos. El sistema de disipación va conectado a través de un heatpipe de un buen diámetro. Quizás pueda molestar para la colocación de algún cooler de CPU de perfil bajo. También hay un disipador en el chipset Z77:





Como ves, Gigabyte ha cuidado al máximo estos detalles, destilando calidad se mire por donde se mire.

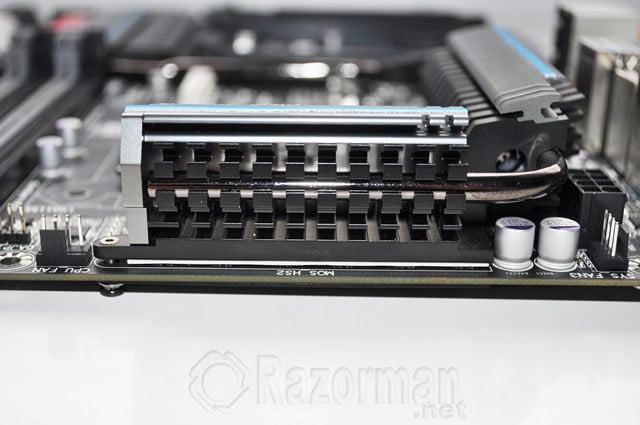

Vistas laterales de los disipadores reseñados:



Disponen de un pequeño aleteado de color negro para favorecer la disipación del calor.





En esta imagen puedes darte una idea de la altura de dichos disipadores.

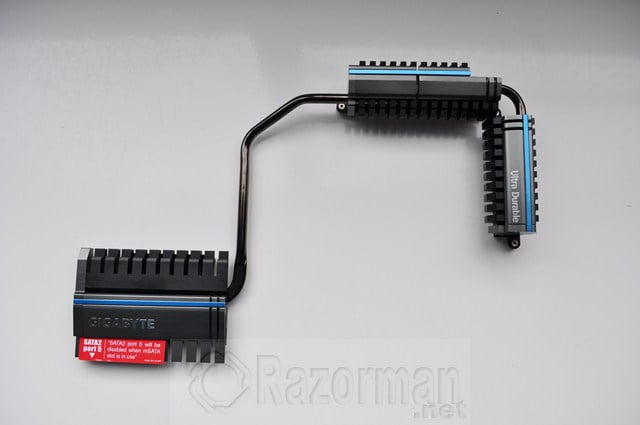

Extraimos el conjuntos disipador de su localización, para ello solo hemos de retirar los tornillos traseros que sujetan el conjunto.





Aspecto de los VRM sin el disipador.

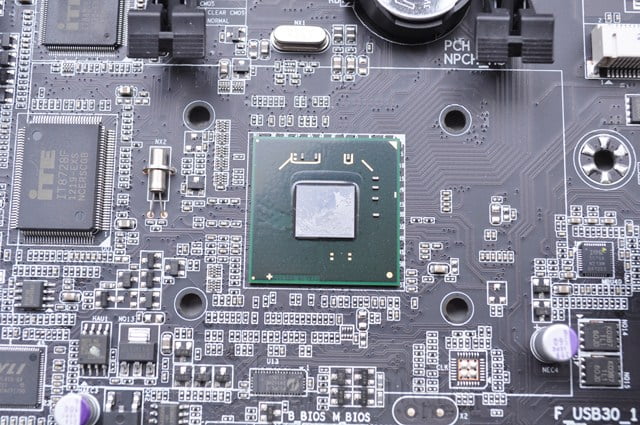

El chipset Z77 de Intel sin el disipador encargado de su refrigeración.

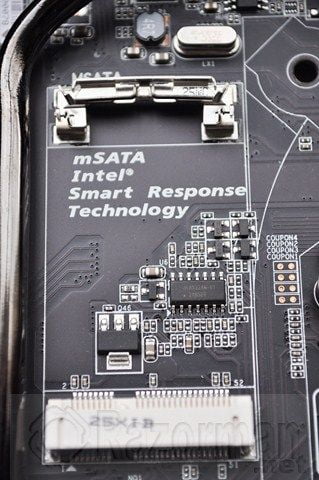

Muy próximo al zócalo del procesador encontramos una conexión mSata para la conexión de unidades SSD

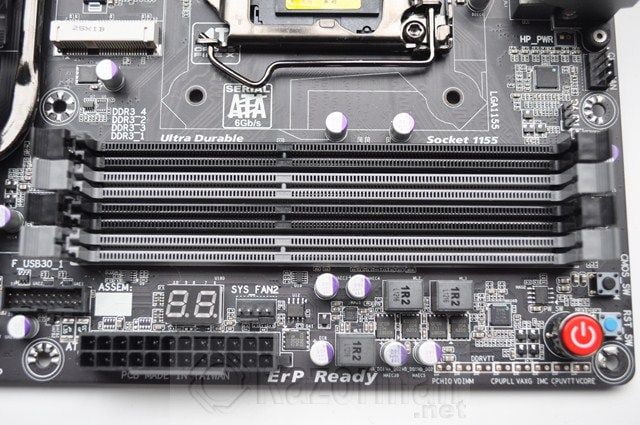

La placa base admite 4 modulos DDR3 de 8 Gb ( 32 Gb en total )





Como otras propuestas con el chipset Z77, se deben usar primero los zócalos de color gris claro.

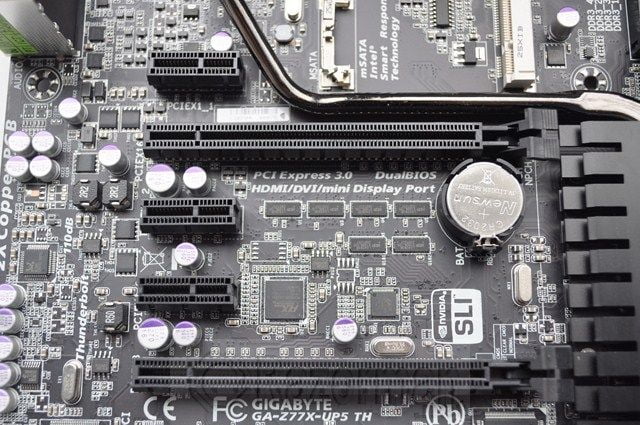

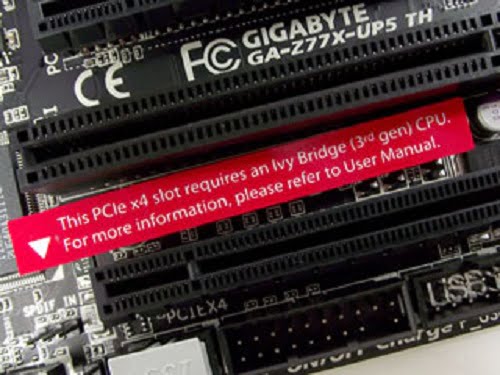

Encontramos 1 x PCI Express x16, a x4 (PCIEX4) ( solo con procesadores Ivy Bridge ), 1 x slot PCI Express x16 a x16 (PCIEX16), 1 x slot  PCI Express x16 funcionando a  x8 (PCIEX8), 3 x ranuras PCI Express x1, 1 x PCI. Se advierte que el puerto PCIe X4 solo funcionará con un procesador Ivy Bridge

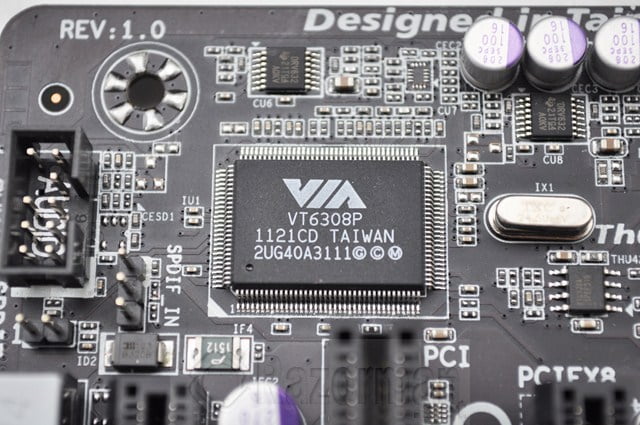

Encontramos un controlador Firewire VIA VT6308P .

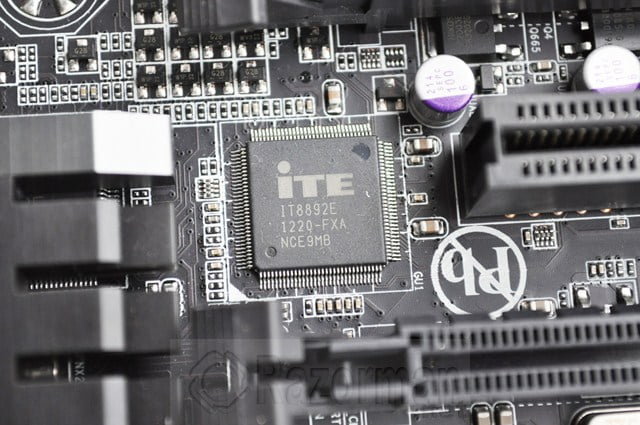

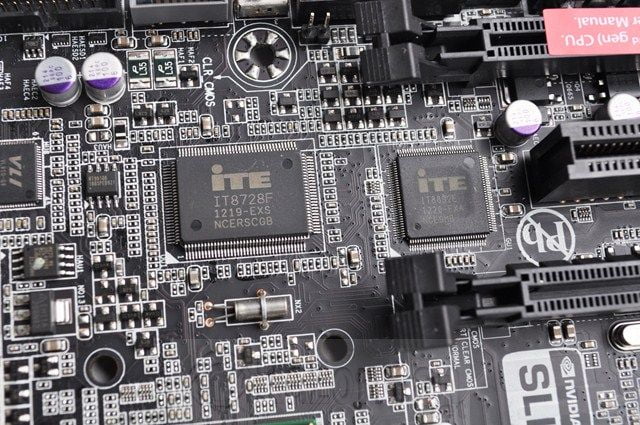

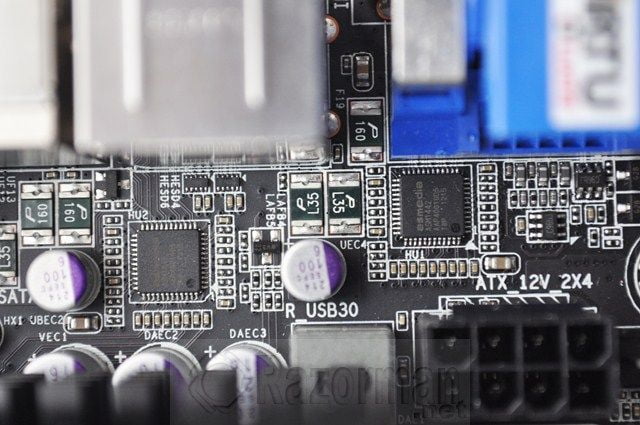

Para proveer el controlador LAN, Gigabyte ha dotado la placa de un chip ITE IT8892E

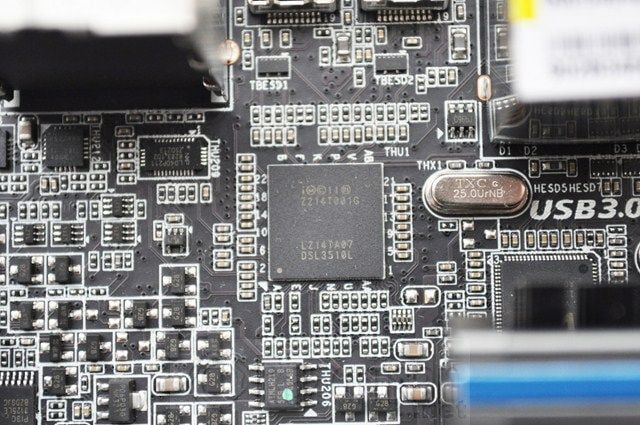

Este es el chip encargado de las conexiones Thunderbolt: un Intel DSL3510L, de 4 canales.





Controladores ASMEDIA ASM1442 TMDS, para el control de la tarjeta de video interna



Chip ITE IT8728F para el control de las E/S de la placa.





Chip de sonido Realtek ALC898, que proporciona un excelente sonido hasta 7.1

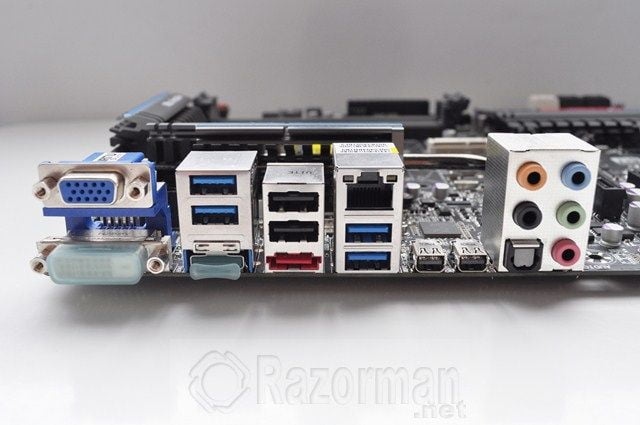

Una vez vistos todos los componentes electronicos que incorpora la placa, veamos las conexiones externas de la misma:





Impresionante todas las conexiones que tenemos, de izquierda a derecha: Salida VGA, DVI, USB 3.0 (2), puerto eSATA 3.0, dos USB 2.0, un puerto LAN y otros dos USB 3.0, 2 puertos Thunderbolt y un set de conexiones de audio junto con el puerto Ethernet.

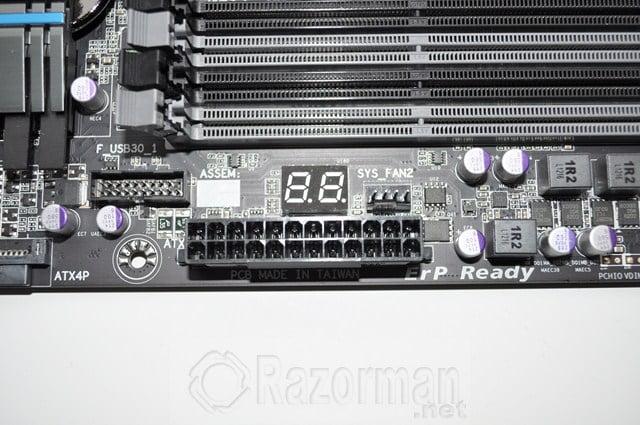

Conexion de 20 pines + extra de 4 pines, tambien tenemos un LED con numeros para informarnos de cualquier error en la placa base. Vemos tambien una conexion USB 3.0 para por ejemplo las conexiones USB 3.0 frontales.





Más conexiones USB 3.0 y una Sata 3.0 de 6Gb/s

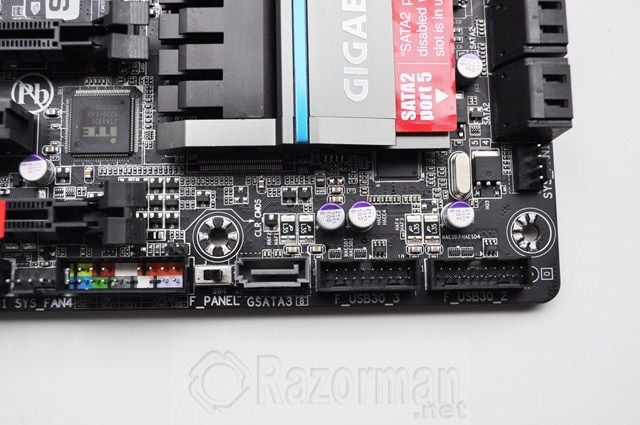

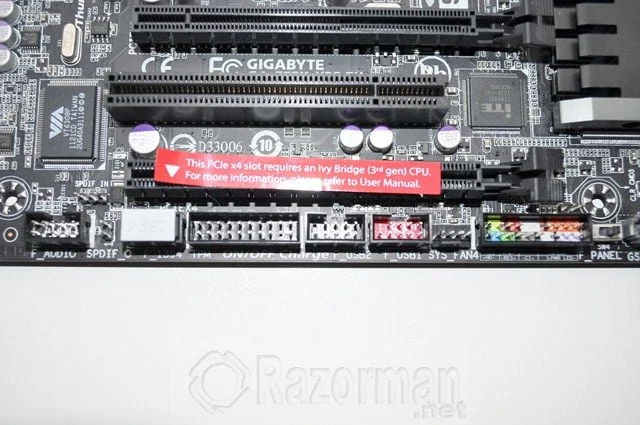

Más conexiones de Audio, USB y las conexiones de las funciones frontales de la caja ( Apagado, reset….)

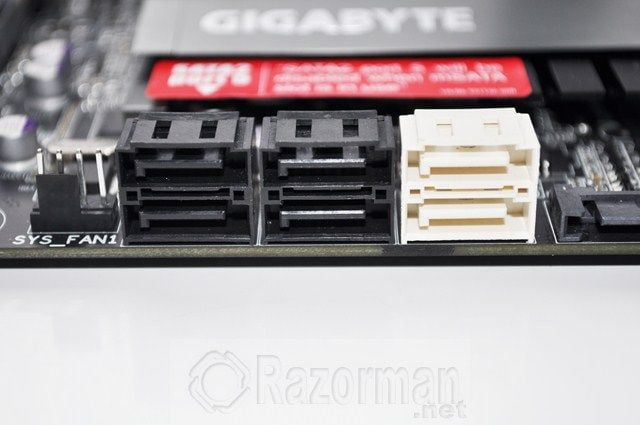

Encontramos 6 conexiones SATA, dos de las cuales son SATA 6 Gb/s, mientras que las otras 4 son SATA 3 Gb/s. Justamente al lado encontramos una conexion SATA , necesaria en configuraciones SLI.

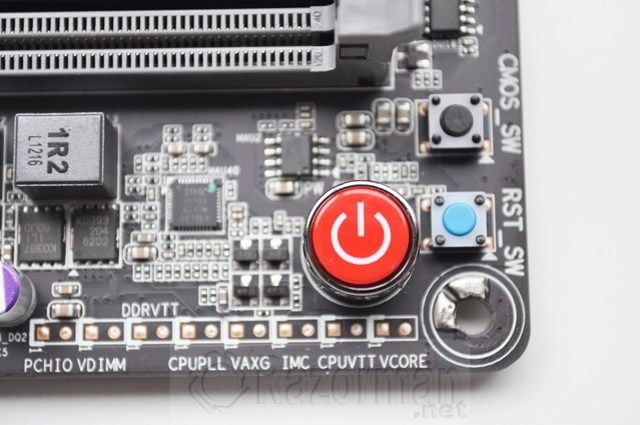

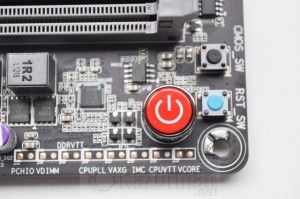

Encontramos tambien un boton de encendido de la placa base ( color rojo ), otro de reseteo ( color azul ) y un último Clear CMOS. Esos puntos de contacto que veis en la placa base sirven en caso de practicar un overclocking extremo a la placa para medir voltajes

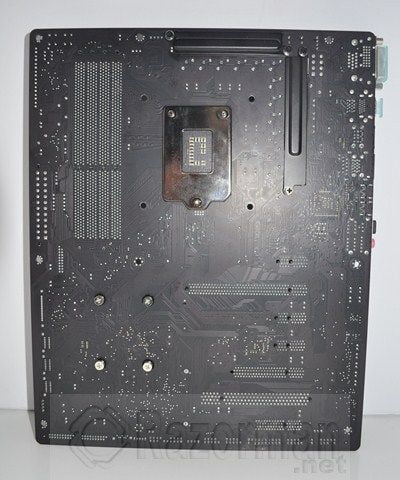

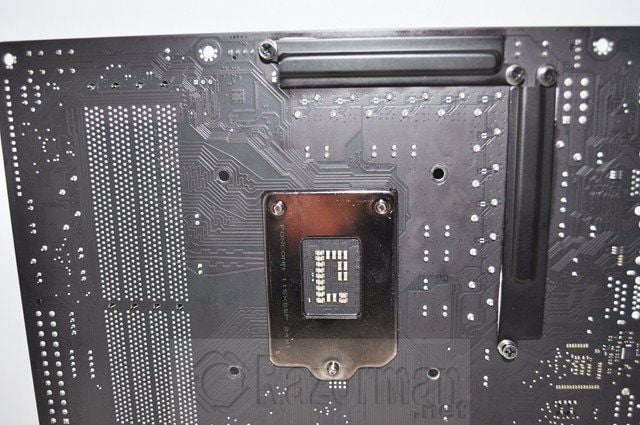

Por último veamos la placa Gigabyte Z77X-UPD5 TH en su parte trasera:





Vemos un refuerzo del zócalo del procesador posterior firmado como es habitual por Foxconn. Esas chapas metálicas que veis alrededor del zócalo sujetan los disipadores del chipset y WRM



PRUEBAS DE RENDIMIENTO GIGABYTE Z77MX-D3H TH



Ya hemos visto en profundidad lo que nos ofrece exteriormente la placa Gigabyte z77MX-D3H TH, ahora vamos a ver que rendimiento es capaz de ofrecer.



El equipo de pruebas lo compone



CAJA : INWIN DRAGON RIDER ( http://www.razorman.net/reviewshardware/review-caja-in-win-dragon-rider-white/ )

PLACA BASE: GIGABYTE Z77MX-D3H TH

PROCESADOR: INTEL CORE I7 2600 K

TARJETA GRÁFICA: ASUS EN GTX 460 768 MB

MEMORIA RAM: DD3 KINGSTON HYPERX GREY DDR3 1600 MHZ ( 9-9-9-27) 2X 4 GB



Las pruebas las dividiremos en 2 secciones:



  • En la primera seccion ofrecemos resultados de rendimientos sintéticos de la placa base con AIDA 64, 3D Mark Vantage, Cinebench, PCMark7 , SuperPi y Sisoft Sandra
  • En la segunda seccion ofrecemos resultados de rendimiento de los puertos Thunderbolt de la placa base Gigabyte Z77MX-D3H TH. Para ello contamos con un dispositivo de almacenamiento de LACIE de 4 Tb.



Os ofreceremos 2 resultados en cada prueba realizada: la primera de ellas es con el procesador sin OC ( 3,4 Ghz ) y el segundo resultado se refiere al resultado obtenido con el procesador con un OC ligero hasta 4 Ghz.

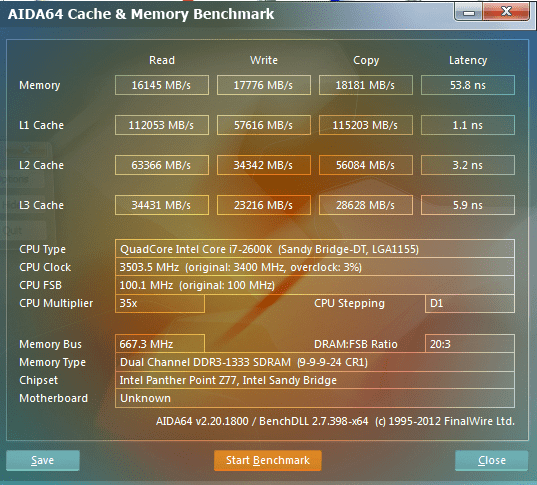

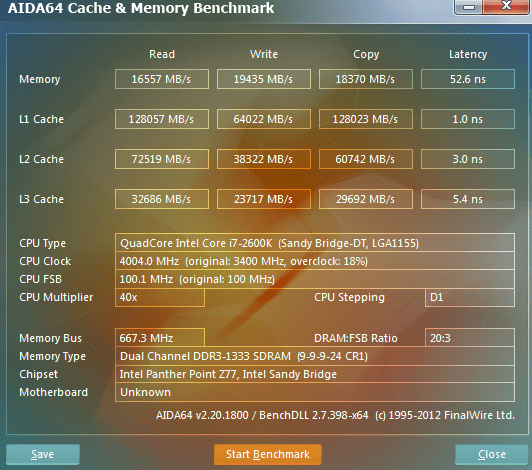

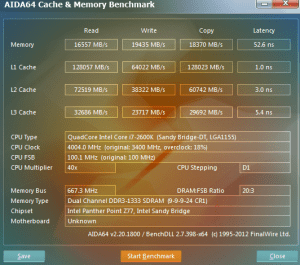

Aida 64 Test de Memoria:























A la izquierda los valores obtenido sin OC, a la derecha con OC. Hay una leve mejora en el rendimiento.

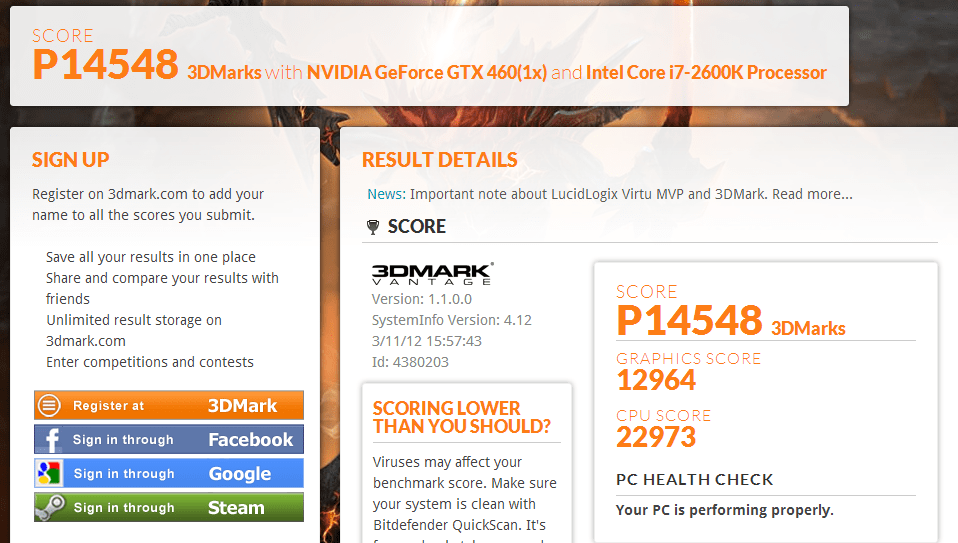

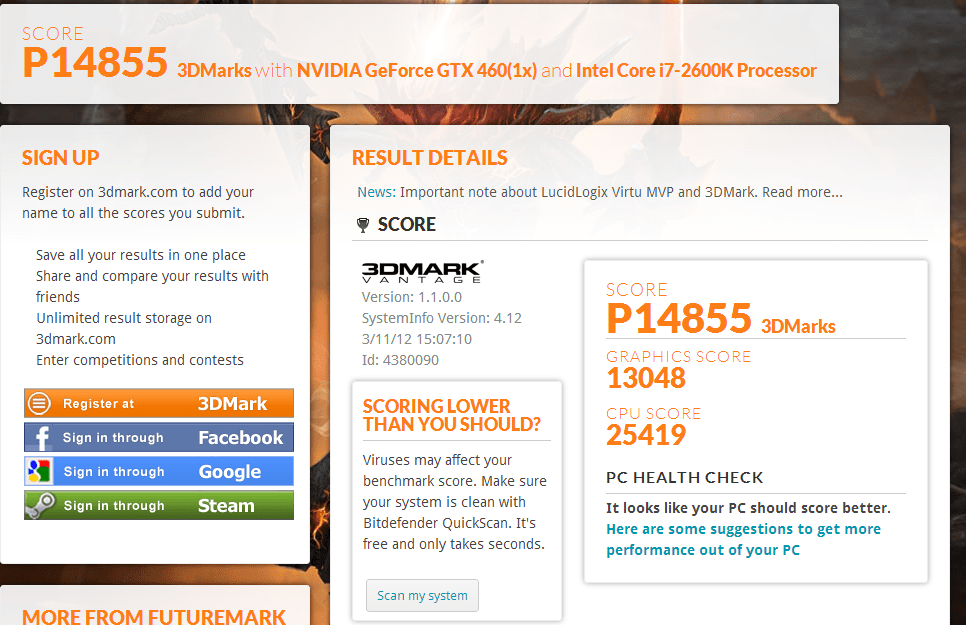

3D Mark Vantage:











Obtuvimos un valor 300 puntos superior con la CPU subida a 4 Ghz, notándose sobretodo en el valor de  rendimiento de la CPU que pasó de 22973 ( Sin OC ) hasta 25419, con la CPU OC hasta los 4.0 ghz

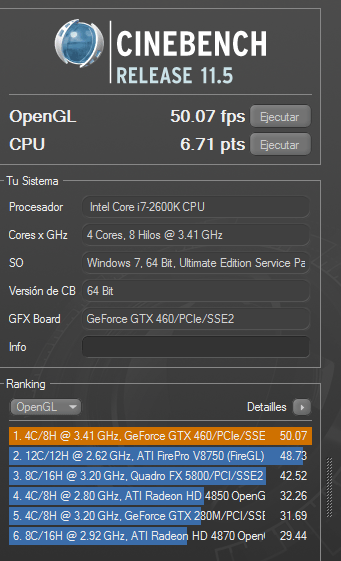

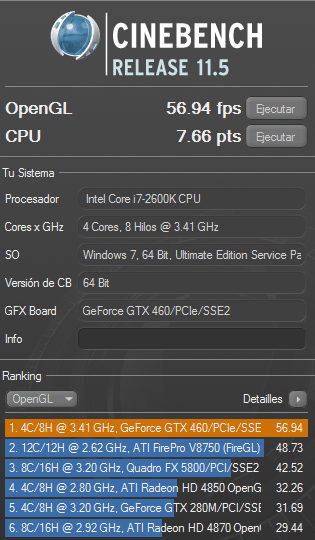

Cinebench:























En Cinebench hemos notado una gran mejoría a hacer OC a la CPU, pues es un test principalmente que rinde el rendimiento de capacidad de cálculo a través de renderizaciones de escenarios. Muy buenos valores los obtenidos.

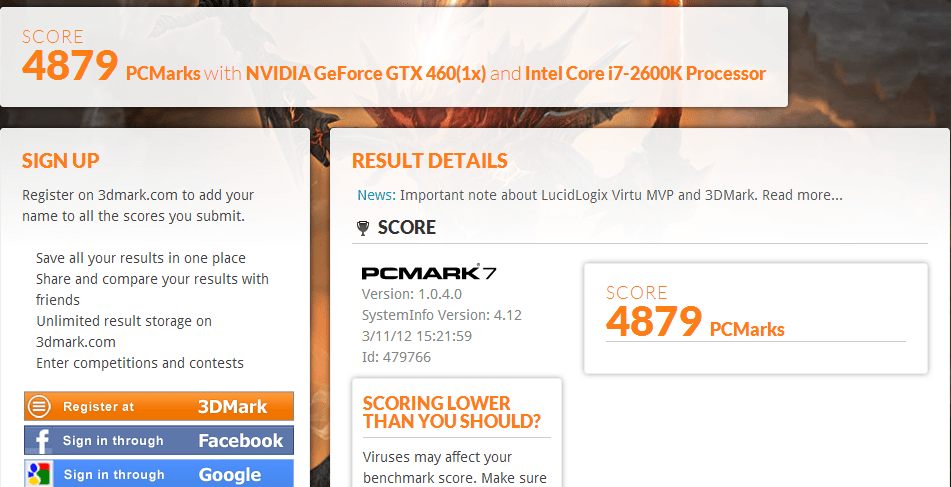

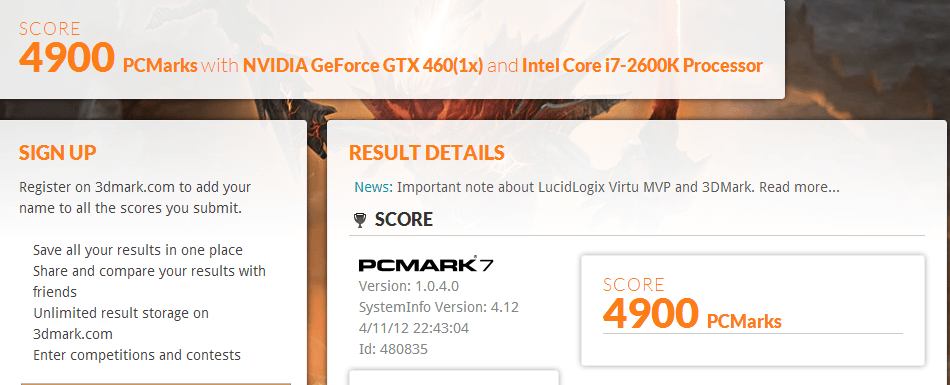

PCMark 7















Con PCMark 7, no obtuvimos prácticamente mejoría alguna, pasado de 4879 a 4900 Puntos.

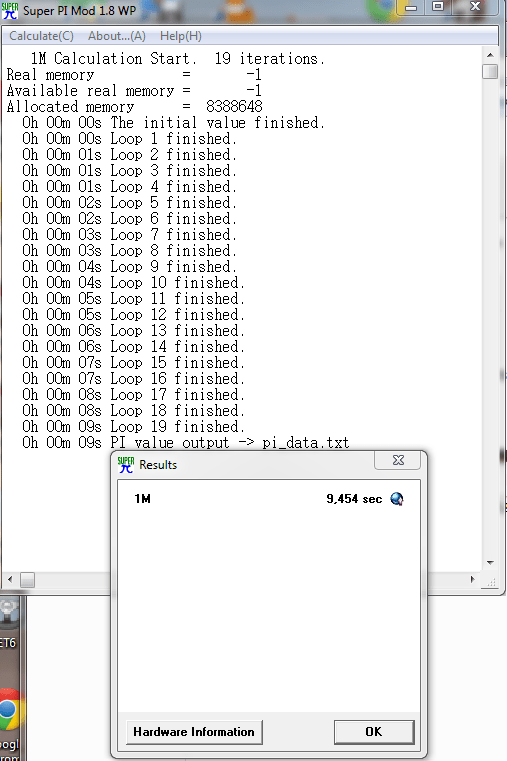

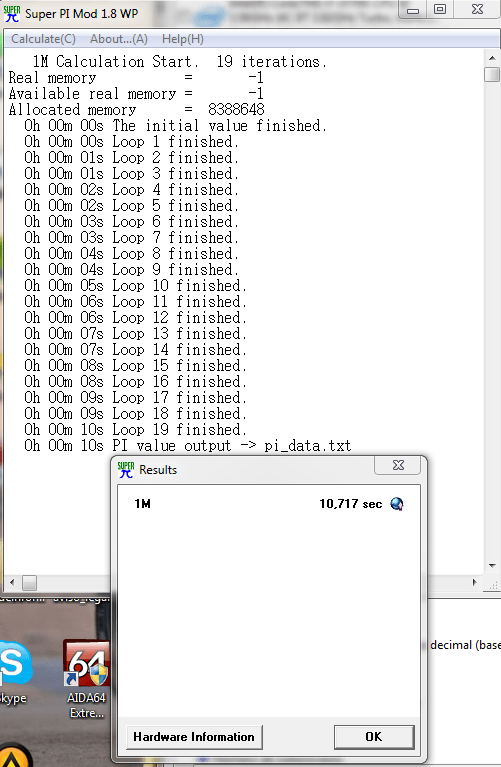

Super Pi

























SuperPi aprovecha al máximo el incremento de capacidad de cálculo, con el OC de 3,4 Ghz a 4 Ghz, conseguimos rebajar un segundo el cálculo de 1M en SuperPi.

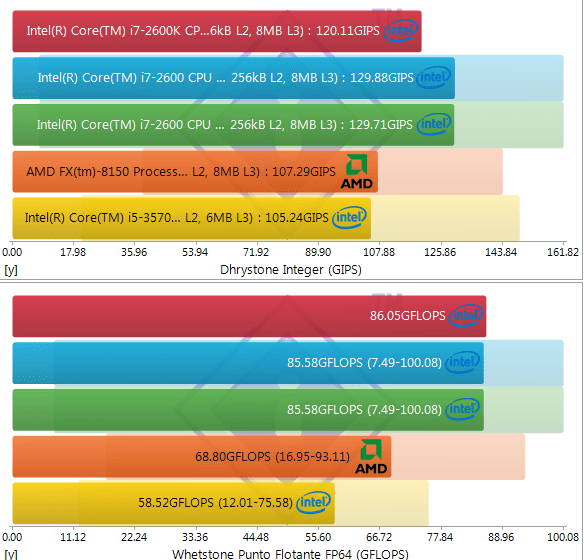

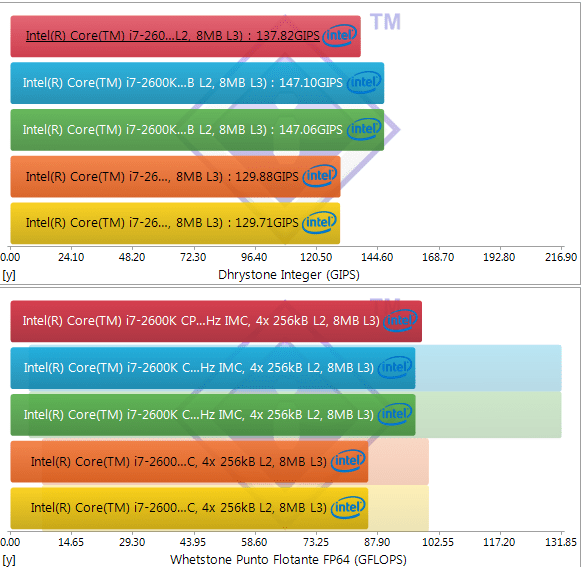

SiSoft Sandra























En Sisoft Sandra también obtuvimos un aumento notable de rendimiento: Pasamos de los 120 GIPS y 86,5 GFLOPS con el procesador a 3,4 Ghz para aumentar hasta 137 GIPS y 101 GFLOPS al pasar el procesador a los 4 Ghz.



PRUEBAS GIGABYTE GA-Z77X-UP5 TH CON THUNDERBOLT

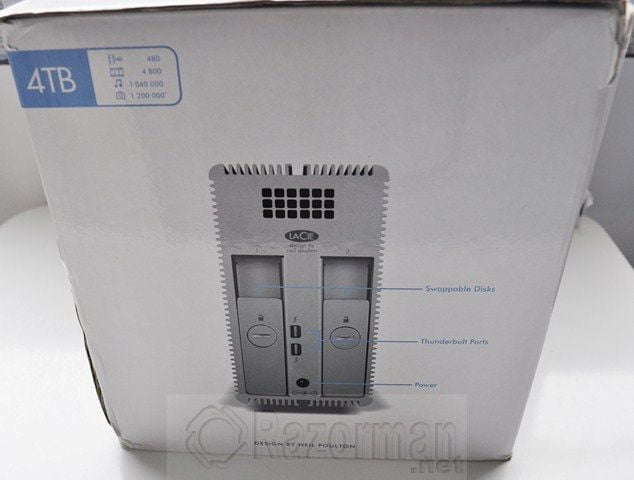

Como decíamos al inicio de este apartado de pruebas, vamos a probar los puertos Thunderbolt de la placa base Gigabyte GA-Z77X-UP5 TH, para ello gentilmente Gigabyte nos ha prestado un disco duro externo  LACIE 2BIG de 4 Tb:







Las características técnicas de este disco duro externo con conexión Thunderbolt son las siguientes:

Interfaz Velocidad de transferencia
(velocidad máxima del bus):
Hasta 10 Gb / s
Velocidad de transferencia media:  > 327MB / s de lectura,> 319MB / s de escritura
Protocolos:  Datos: PCI Express
del vídeo: Dual-Mode DisplayPort
Canales de Datos:  10 Gb / s independiente del enlace ascendente y descendente
Canales de vídeo:  10 Gb / s independiente del enlace ascendente y enlace descendente
Daisy Chain:  Hasta seis Thunderbolt tecnología de los dispositivos compatibles se incluyen LaCie Thunderbolt productos de la serie, otros dispositivos compatibles con la tecnología Thunderbolt y pantallas profesionales de LaCie
Modos RAID:  RAID 0 preconfigurados conjunto de bandas
RAID 0/1 / JBOD con Mac OS Utilidad de Discos
Energía:  Modo de bajo consumo permite la conexión en cadena
Fuente de alimentación:  100-240VCA; 50/60Hz
Cables Tecnología:  Thunderbolt cables (se vende por separado)
Refrigeración:  Carcasa de aluminio con diseño del disipador de calor para el 60% mejor refrigeración
del ventilador de alto rendimiento
Dimensiones (WxHxD):  3,5 x 6,7 x 7,8 cm / 91 x 172 x 200 mm
Peso:  5,95 libras / g 2700
Requisitos del sistema:  • Ordenador con un puerto Thunderbolt
• Mac OS X 10.6 o superior
• Thunderbolt cable (se vende por separado)
Contenido de la caja:  • LaCie 2big Thunderbolt Series
• Soporte de la unidad para su uso en posición vertical
• Fuente de alimentación externa
• CD con manual del usuario y software (Intego Backup Manager Pro)
• Guía de instalación rápida
Comentarios:  * 1 TB (Terabyte) = 1000GB. 1 GB = 1.000.000.000 bytes. La capacidad total accesible varía en función del entorno operativo. (Normalmente 5-10% menos)
** Estas tasas de transferencia se logra utilizando AJA prueba del sistema con un 6 TB 2big Thunderbolt Series en RAID 0 cuando se conecta a un Core 17 “MacBook Pro 2.2GHz Quad y 4 GB de RAM con un tamaño de bloque de 32k.

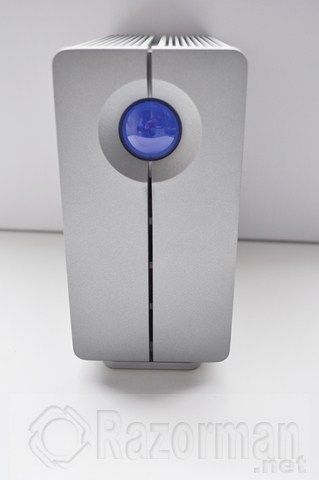

El cuerpo de esta unidad de almacenamiento es de aluminio, con una presencia muy elegante:

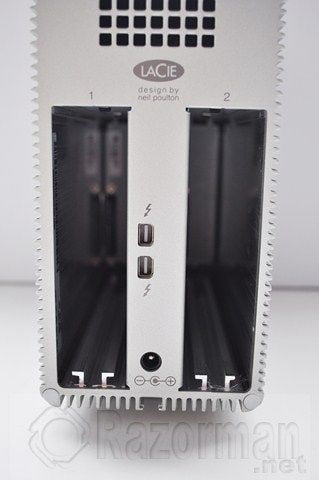

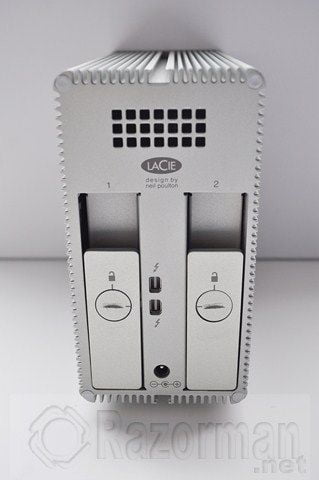

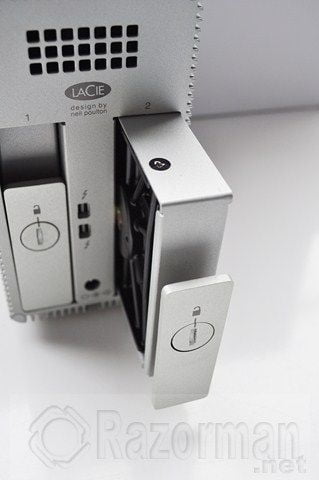

Nos detenemos en esta imagen: es posible instalar 2 discos duros SATA, el dispositivo incorpora 2 conexiones Thunderbols como aprecias, una vez instaladas se cierran con una practica llave:

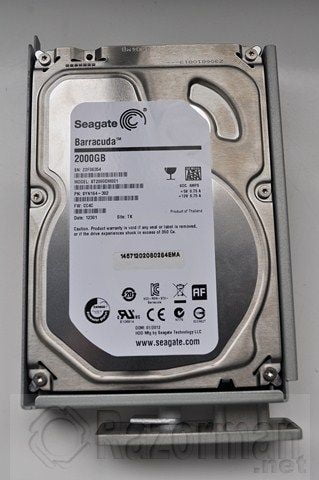

Detalle de las bandejas que soportan los discos duros:





En este caso hemos realizado los test con 2 discos duros de 2 Tb Seagate Barracuda de 2 Tb





Resultado Resultado Gigabyte GA-Z77X UPD5 TH y LACIE 2big 4Tb con CrystalDiskMark 3.0.1×64







El resultado obtenido en lectura secuencia y escritura secuencial es muy bueno, decreciendo cuanto más pequeño es el archivo a leer como es normal. Se muestra mucho más rápido que una conexion USB 3.0 convencional.



Resultado Gigabyte GA-Z77X UPD5 TH y LACIE 2big 4Tb con bench ATTO



Nos ha ofrecidos resultados casi calcados que con CrystalDiskmark, llegando a los 165 MB/s en escritura y en lectura casi a los 170 MB/s, valores que no habiamos visto hasta ahora. Queda claro que el puerto Thunderbolt ofrece unas prestaciones sobretodo en escritura fuera del alcance de una conexion USB 3.0



Pruebas reales de copia con Gigabyte GA-Z77X-UP5 TH con LACIE 2Big 4 Tb



Las pruebas sintéticas nos ofrecen un rendimiento teórico de la unidad, pero quisimos realizar un test más asemejado a la realidad. Para ello desde un disco SSD OCZ Agility 3 copiamos un archivo de 23,3 Gb de capacidad que contenia 923 elementos: fotografias, archivos pdf, varias peliculas, etc… para ver la velocidad real con archivos de distinto tamaño:





Hicimos el proceso en 2 minutos y 32 segundos! En la captura puedes observar una velocidad instantánea de transferencia de  158 MB/s, en algunos instantes llegamos a ver hasta 231 MB/s. Realmente unos resultados excelentes y que hablan muy bien de la velocidad de este puerto Thunderbolt!



CONSIDERACIONES FINALES Y PUNTUACION GIGABYTE GA-Z77X-UP5 TH



No hay duda alguna: estamos ante una placa base de un rendimiento extraordinario. En todas y cada una de las pruebas a las que ha sido sometido ha obtenido unos resultados muy brillantes, que denotan la calidad de componentes utilizados y el buen hacer de Gigabyte ha puesto con esta placa.

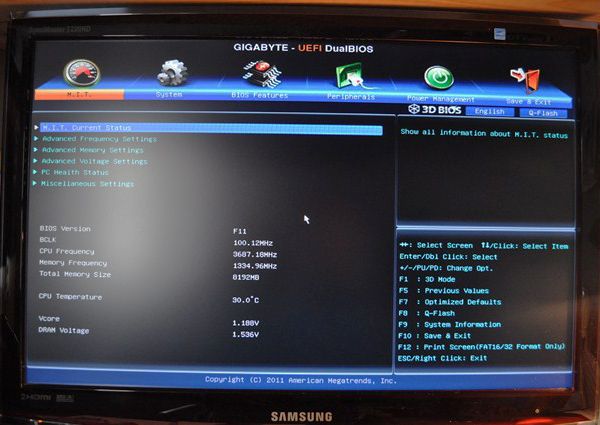

Comenzaremos estos últimos comentarios de la review con lo que “no se ve”, nos referimos a la BIOS UEFI, es una verdadera delicia, muy intuitiva y que hace un juego de niños realizar Overclocking, además la placa base está especialmente preparada para este menester, con unos controles de voltajes, fsb, cl de las memorias, etc.. que permite realizar un overclocking con todas las garantías, y sin peligro de dañar ningún componente.

Nosotros realizamos un overclocking moderado a un Intel core i7 2600K, pasando desde los 3,4 Ghz hasta los 4.0 Ghz con total estabilidad y con unas temperaturas formidables ( 30º en reposo) con un disipador Arctic Cooling Freezer 13 y 46º en full. Un 10 para Gigabyte en este apartado.

La presentación tanto externa de la placa está muy cuidada, ocupando las principales características de la placa un lugar destacada, siguiendo con el empaquetado interno Gigabyte ha cuidado mucho este aspecto también con una presentación muy ordenada del abundante bundle que acompaña la placa base.

El PCB que ha usado Gigabyte , creemos que es mucho más atractivo que el que utiliza en otras propuestas que ya hemos analizado, esperamos verlo en su catálogo en un mayor número de placas base.

Mención específica merece el bundle incluido, realmente es muy abundante, no encontrarás nada en falta. La instalación de la placa ha sido un juego de niños, destacando el detalle del botón de apagado/encendido de la placa que es realmente útil cuando estás instalando/desintalando componentes.

Como hemos corroborado las prestaciones han sido magníficas, no hemos encontrado ningúna carencia en el rendimiento de la placa base, sino todo lo contrario y esto es posible gracias a la conjugación de un gran chipset – el Z77 de Intel – con unos componentes de la máxima calidad en la placa base, aunque es cierto que el precio es quizás un poco elevado – aproximadamente 280 Euros – la calidad de la placa base y todo lo que nos ofrece nos hace parecer que es un precio totalmente ajustado.

El apartado de conectividad de la placa base es realmente extraordinario: nada menos que 4 SATA 6 Gb/s y 4 SATA 3 Gb/s, junto con ¡10 puertos USB 3.0! y otros 6 USB 2.0, harán que no eches en falta en absoluto más puertos de conexión.

Para finalizar esta review queremos destacar el buen rendimiento ofrecido por los puertos THUNDERBOLT incorporados en la placa base, es cierto que de momento no hay muchos dispositivos con este tipo de conexión y los existentes son caros, como es normal en el comienzo de todas las nuevas tecnologías, pero estamos seguros ahora que este tipo de conexión se impondrá en breve espacio de tiempo, pues las prestaciones que ofrece son realmente muy buenas.

Por todos estos razonamientos, hemos decidido otorgar una puntuación final de 10/10 puntos a la placa base Gigabyte GA-Z77X-UP5 TH, y darles los premios CALIDAD ORO Y PRESTACIONES



NOTA FINAL: 10/10





NOS HA GUSTADO                                                                                                   A MEJORAR

+ Posibilidades de overclocking                                                                                                                    – Nada que destacar

+ BIOS UEFI fantástica

+ Estabilidad de la placa

+ Prestaciones extraordinarias

+ Bundle incluido

+ Tecnologias de fabricación incluidas de máximo nivel

+ Presentación

+ Relación Calidad-precio ajustada

+ Puertos Thunderbolt incluidos de rendimiento sobresaliente

+ Gran cantidad de conexiones SATA de máxima velocidad y 10 puertos USB 3.0

+ Botón de apagado/encendido y reseteo de la placa base integrada.
