Hoy os traemos la review del último lanzamiento de NOX, el nuevo chasis NOX RAVEN con estructura de Acero SGCC, conexión USB 3.0 de alta velocidad y USB 2.0, lector de tarjetas SD en el panel frontal y preparada para gráficas de gran tamaño.
Tiene una capacidad para instalar hasta 3 ventiladores , pudiendo tambien instalar coolers de hasta 160 mm de altura y 3 ventiladores en la caja, incorporándose de serie 1 frontal de 120mm. Destaca su gran panel frontal, con multitud de conexiones como conexión USB 2.0, otro conector USB 3.0 , un lector de tarjestas SD y Micro SD, así como la salida de audio y entrada de micrófono habituales.
Muchisimas gracias a NOX por facilitarnos este chasis NOX Raven para la review!
NOX RAVEN: CARACTERISTICAS TECNICAS
Características
USB 3.0 de alta velocidad
Lector de tarjetas SD
Soporta gráficas de gran tamaño
Chasis de acero SGCC
Dos USB 2.0
Compatible con coolers de hasta 160mm
Capacidad hasta 3 ventiladores
Peso reducido y tamaño compacto
Look agresivo
Especificaciones
Placa base ATX / mATX
Sistema ventilación Trasero: 1x 80/120 mm (incluido)
Sistema ventilación (opcional) –
Lateral: 1 x 120/140 mm
Frontal: 1x 120 mm
Bahías externasBahías internas 2 x 2.5″
- 3 x 5.25″
- 1 x 3.5″
MaterialSlots de expansión 7
- Chasis de acero SGCC
- Frontal Metal mesh y plástico ABS
Puertos -Color Negro con el interior en negro
- 2 x USB 2.0
- 1 x USB 3.0
- 1 HD Audio
- Lector de tarjetas SD
Fuente alimentación No incluida (estándar ATX)
Dimensiones 435 x 196 x 420 mm ( Alto x Ancho x Profundo)
Peso 2.8 Kg
NOX RAVEN: EMBALAJE EXTERIOR
El embalaje exterior está compuesto por una caja de cartón de fondo negro, sobre la que vemos impresa un dibujo de la caja de perfil, el logo del fabricante, modelo y 3 de las principales características técnicas de la misma.
En el lateral encontramos otra vez el logo del fabricante y modelo, así como una tabla con las características técnicas.
NOX RAVEN: EMBALAJE INTERIOR Y ACCESORIOS

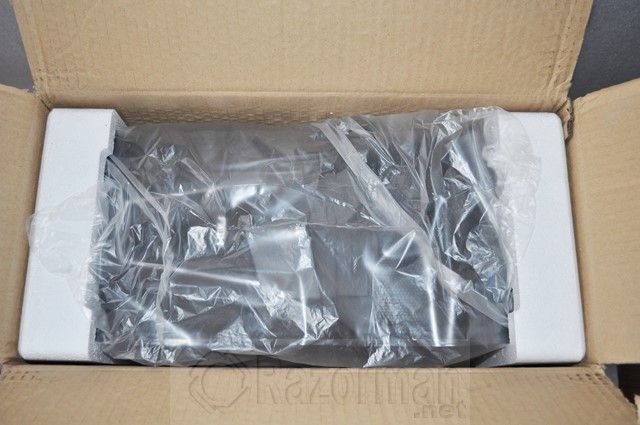

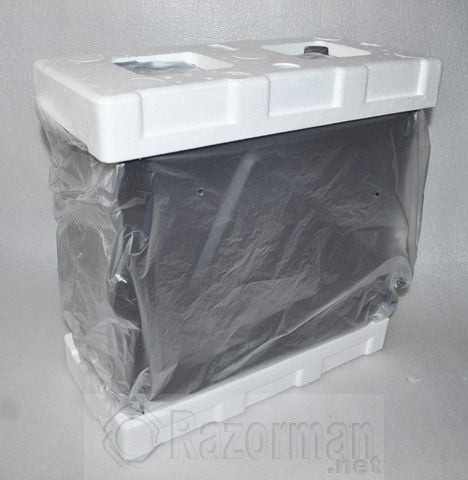

Al abrir la caja vemos que ésta esta convenientemente protegida por una bolsa de plástico y 2 moldes de porexpán que la cubren en los laterales.
El embalaje interior es el habitual encontrado en cajas para PC.

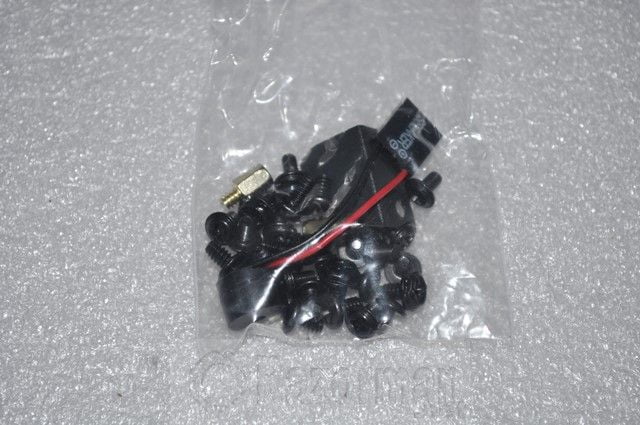

Se incluye una bolsa de plástico con la tornillería para la colocacion de los componentes en el interior de la caja y el altavoz interno de la misma.
NOX RAVEN: EXTERIOR

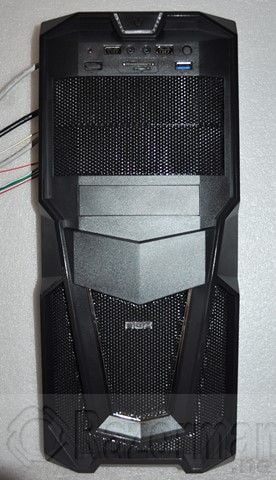

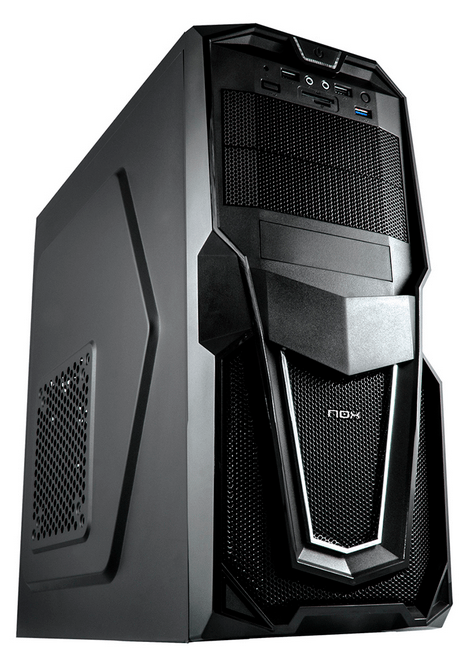

Vista frontal de la caja NOX RAVEN: sorprende que a pesar de su tamaño de 495X196X420mm el peso sea de tan sólo 2,8 Kilogramos, lo que la hace especialmente ligera en su manejo. Está fabricada en acero SGCC, lo que le da una muy buena solidez. El diseño es muy agresivo como puedes ver en la imagen, y correspondiente a una caja con un rango de precio muy superior.
El frontal sorprende por la gran cantidad de conexiones incluidas: 2 puertos USB 2.0, otro USB 3.0 de alta velocidad, salida auriculares, entrada micrófono, boton de apagado/encendido en el plano superior, boton de reseteo del equipo, LED de actividad del disco duro, además de un lector de tarjetas SD y otro MicroSD.
En el frontal encontramos 2 bahías de 5,25″, protegidas por unas tapas de plástico ABS con forma de rejilla.

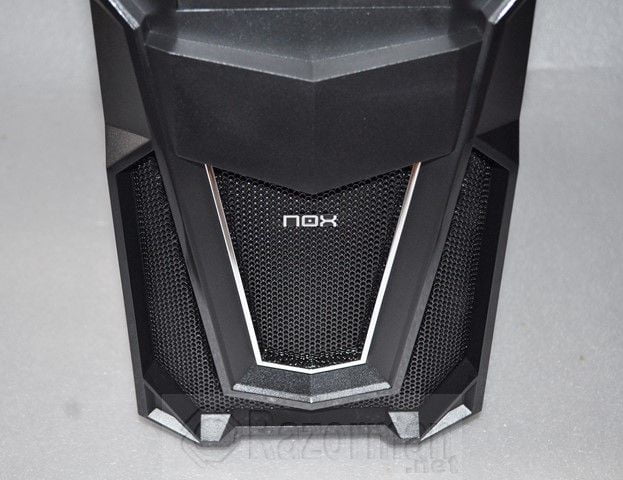

En la parte inferior encontramos en logo del fabricante. Las formas frontales de la caja son realmente atractivas y denotan una gran calidad de fabricacion.
En el lateral derecho encontramos una rejilla para colocar un ventilador de 120/140mm.
Pasamos a la parte trasera de la caja. A simple vista, vemos que la fuente de alimentacion se coloca en un plano superior.
Detalle del hueco para la colocacion de la fuente de alimentacion.
En la parte trasera podremos colocar un ventilador de 80/120mm opcional.
La caja dispone de un total de 7 slots PCI de expansión. Una de las tapas de dicho slot se incluye en el interior de la caja.
El lateral derecho es completamente liso, pero dispone de un bisel hacia el exterior para poder colocar más fácilmente el cableado en el interior de la caja.

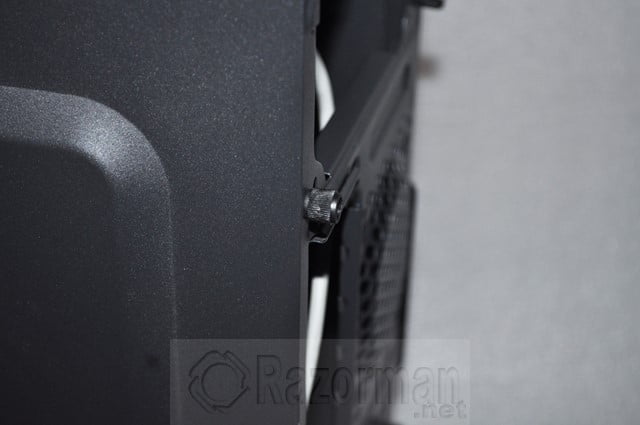

Los paneles laterales metálicos están sujetos al chasis mediante 2 tornillos en cada lateral como el fotografiado.
La zone inferior de la caja es completamente lisa como vemos en la imagen anterior.
Las patas son redondas y de plástico duro.
NOX RAVEN: INTERIOR
Pasamos al interior de la caja. Vamos a ver las características más importantes de este chasis NOX RAVEN:
Como vemos en la imagen, el interior está completamente pintado en color negro. Vemos en la imagen que no disponemos de ningún pasacables, por lo que deberemos esconder el cableado en las bahías interiores. El hueco para trabajar en la parte trasera de la placa base en la zona del socket es especialmente generoso.

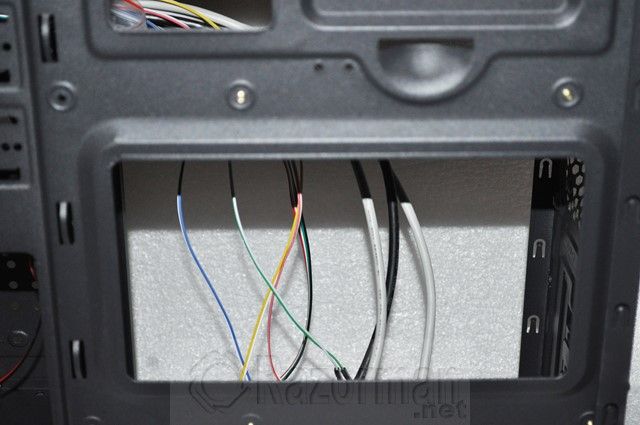

Detalle del hueco en la zona correspondiente al socket trasero de la placa base.
Detalle de las 3 bahías de 5,25″ superiores. No disponen de ningún dispositivo de colocacion de componentes sin herramientas. Bajo estas bahías encontramos el único ventilador incluido en la caja.
Pasamos al lado izquierdo interno de la caja. Por la amplitud interna de esta NOX RAVEN podremos colocar coolers de hasta 160mm de altura y tarjetas gráficas de hasta 360 mm de longitud.
Detalle por este lateral de las 3 bahías de 5,25″ disponibles.

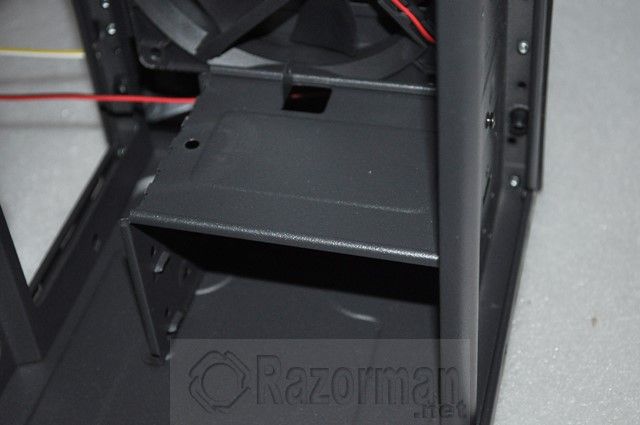

Bajo estas bahías encontramos los agujeros para la colocacion de dispositivos de 3,5″y 2,5″, convenientemente marcados los agujeros de sujeccion de estos componentes.
Vista interna del hueco donde colocaremos la fuente de alimentacion y el ventilador de 80/120mm trasero.

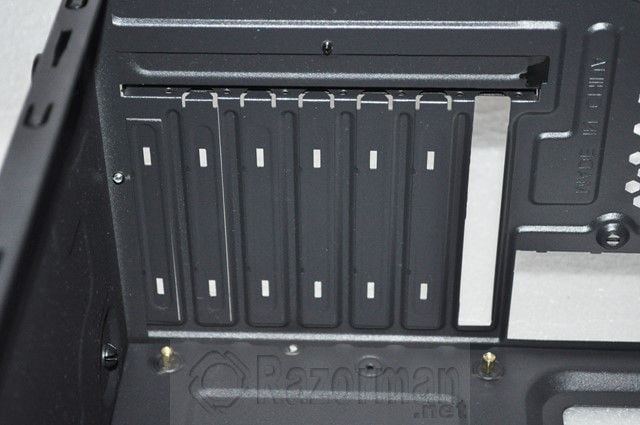

Detalle de las tapas de los 7 Slots de expansión disponibles.
Vista de la base de la caja NOX RAVEN.
La caja dispone de 2 huecos para la colocación de dispositivos de 2,5″ ( SSD´s)
Vista frontal de la caja sin la tapa de plástico ABS que la cubre. Podemos ver en detalle los huecos de las bahías frontales y el único ventilador de 120mm firmado por NOX incluido.
Detalle de la tapa de plástico ABS que cubre el frontal. Se asegura al chasis mediante unos tetones de plástico.
NOX RAVEN: CONEXIONES

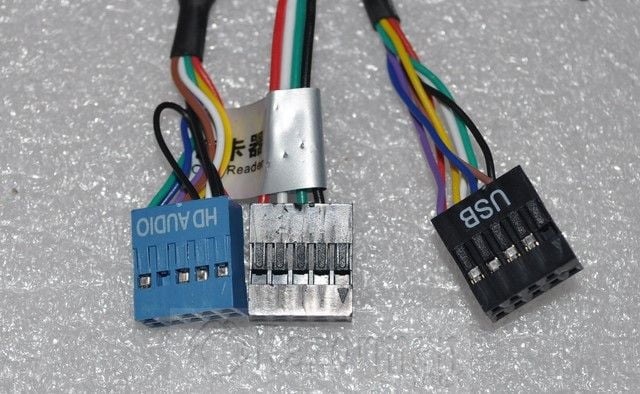

Veamos que tipo de conexiones dispone la caja NOX RAVEN:

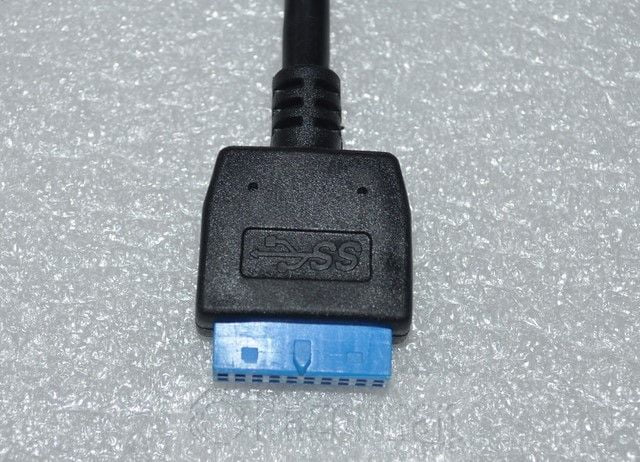

Conector USB 3.0 para alimentar el puerto USB 3.0 frontal.

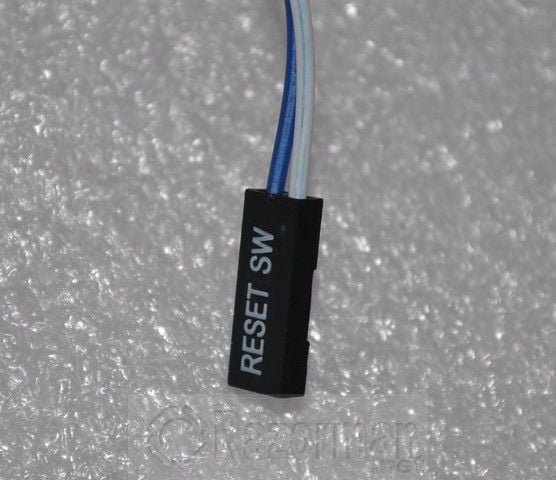

Cable para resetear el equipo.

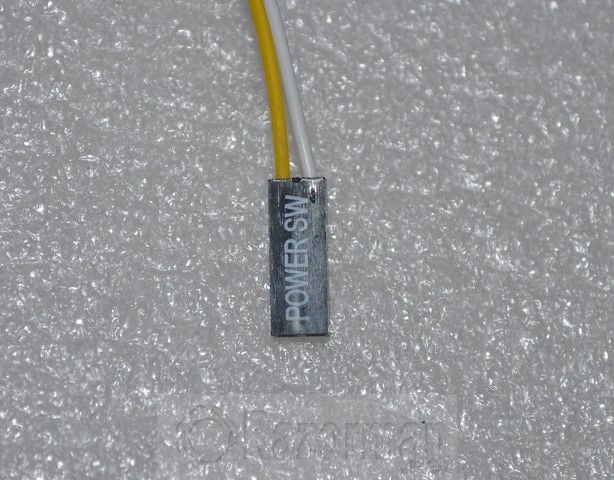

Cable Power SW para encender/apagar.

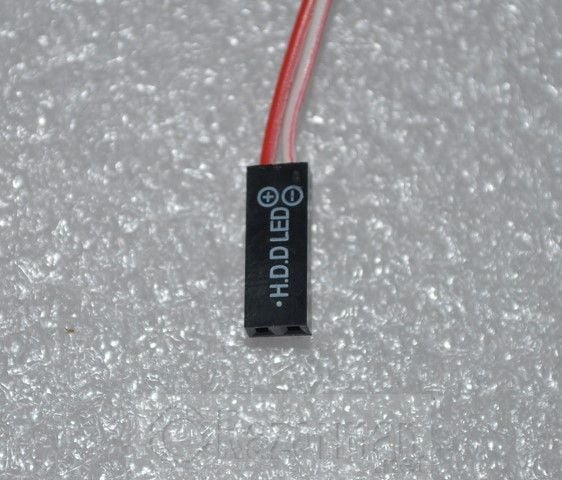

Cable para la indicacion de actividad en el disco duro.

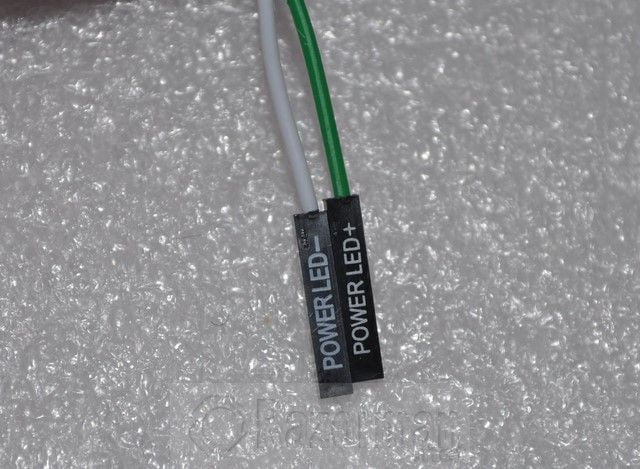

Cables para indicar el encendido del equipo.

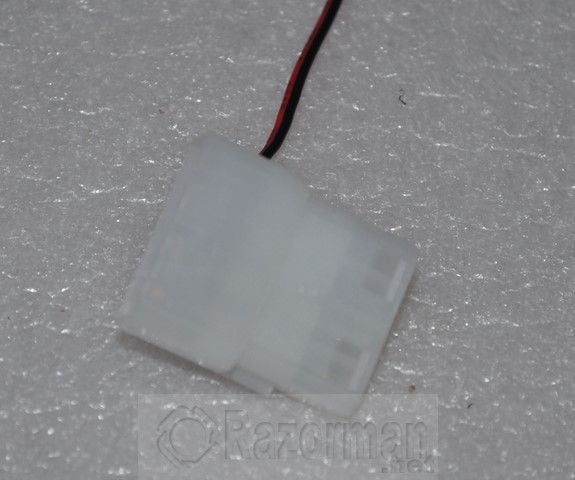

Cable molex de alimentacion del único ventilador frontal de la caja.
NOX RAVEN: CONCLUSIONES FINALES Y PUNTUACION

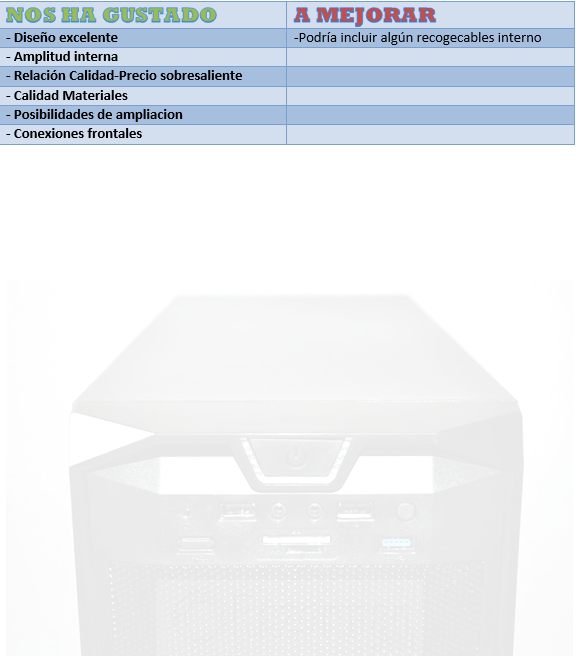

[taq_review]
El diseño de este chasis NOX Raven entra por los ojos. Destacamos su agresivo y atractivo diseño exterior que le dan a esta caja un aspecto realmente muy bueno y de caja de un segmento superior, no de una caja como la que hemos analizado que cuesta 29 euros en tiendas, sin duda NOX ha hecho un gran trabajo en el diseño de esta caja.
Si el diseño exterior es excelente, tambien podemos decir lo mismo de la amplitud interior de la caja, pues podremos instalar coolers de hasta 160 mm de altura y tarjetas gráficas de hasta 360mm de longitud. Podremos instalar tambien hasta 3 dispositivos de 5,25″, 1 de 3,5″ y 2 de 2,5″, con lo que este apartado de ampliaciones está cubierto para un usuario de tipo medio, contando tambien con los 7 slots PCI disponibles. El único pero que hacemos al interior de la caja es la no inclusión de algún recogecables, para mantener el interior de la caja más recogido.
El apartado de refrigeración del equipo de serie es escaso, pero acorde con el precio, pues contamos con un ventilador frontal de 120mm, pudiendo ampliarse con otro ventilador en el lateral y otro trasero.
Nos ha sorprendido gratamente la cantidad de conexiones disponibles en el frontal, no es habitual encontrar en muchas cajas tal cantidad de conexiones, aparte del ya habitual conector USB 3.0, contaremos con un lector de tarjetas SD y otro Micro SD.
La calidad de fabricacion de la caja es muy buena a nuestro entender, el empleo de acero SGCC le da una buena rigidez a la caja y no hemos encontrado fallo alguno de fabricacion.
