La placa base MSI B450 Tomahawk tiene interesantes características como su compatibilidad con la primera y segunda generación de AMD Ryzen™ con  Radeon™ Vega Graphics para Socket AM4, además de memorias DDR4 de hasta 3466+(OC) MHz o actualizar la BIOS de la placa base con una llave USB para actualizar cualquier BIOS en segundos, sin instalar una CPU, memoria o tarjetas gráficas







Muchísimas gracias a MSI por enviarnos esta placa base MSI B450 Tomahawk para la review











MSI B450 TOMAHAWK: CARACTERISTICAS TECNICAS





[nextpage title= «MSI B450 TOMAHAWK: UNBOXING Y ACCESORIOS»]



La placa base se presenta en una llamativa caja de cartón de tonos grisáceos donde vemos en la zona frontal el logo del fabricante, modelo y algunas de sus principales características como el chipset que incorpora.





La zona trasera del embalaje está completa de información técnica sobre la placa representada a través de partes e imágenes de la placa base.

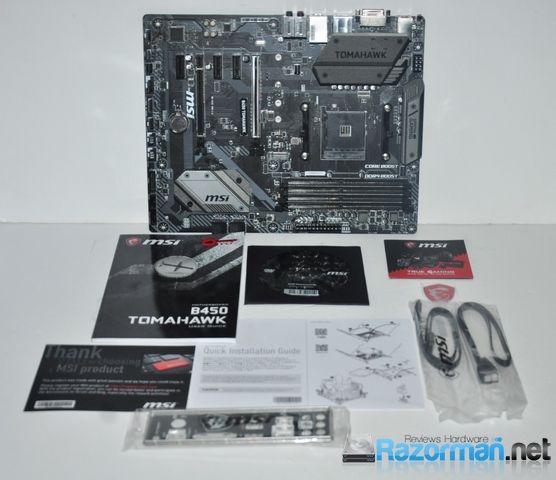

El bundle incluido es muy generoso y está compuesto por un DVD con drivers y apps, manual de instrucciones, guía de instalación rápida, chapa trasera metálica, 2 cables SATA 6G, tarjeta VIP, pegatina con el logo del fabricante.







[nextpage title= «MSI B450 TOMAHAWK:EN DETALLE»]



La placa base tiene formato ATX  ( 30.5 x 24.4cm) con un PCB de color oscuro que contrasta con los grandes disipadores en un tono grisáceo como vemos en la imagen.

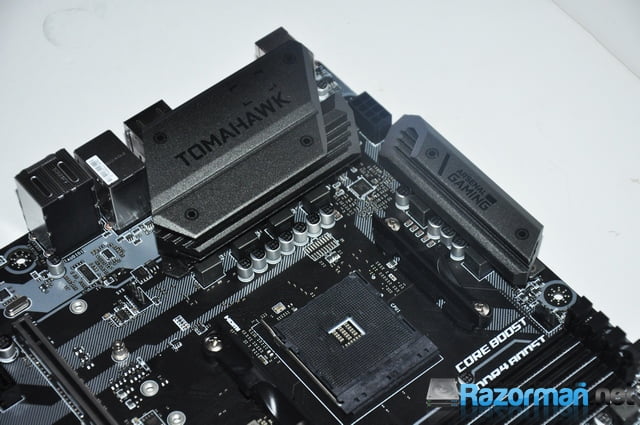

Detalle del área de la CPU, con un diseño de 4+2 fases, rodeado de un conector de alimentación de la CPU de 8 pines. Los Mosfet están refrigerados con su respectivo VRM de generosas dimensiones y serigrafiado como vemos en la imagen.

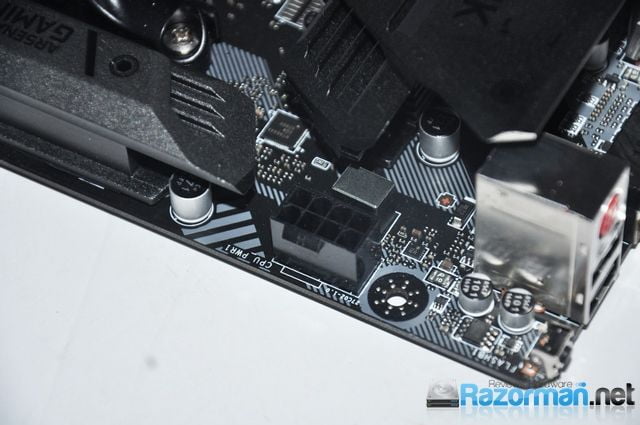

Detalle del conector de alimentación de la CPU de 8 pines al cual hacíamos referencia anteriormente.

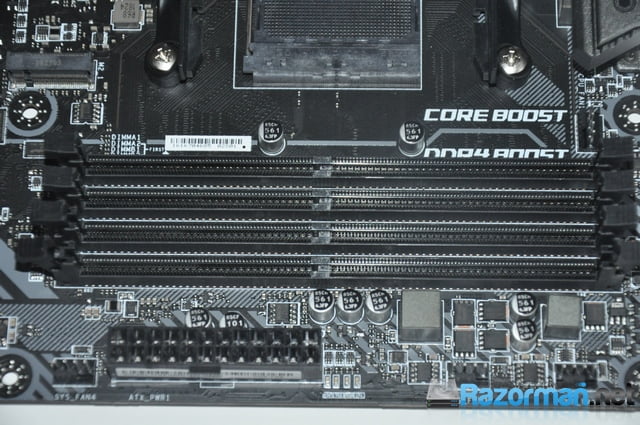

Encontramos 4 bancos de memoria capaces de albergar hasta 64 GB de memoria DDR4. Son compatibles con módulos de memoria @ 1866/ 2133/ 2400/ 2667Mhz (by JEDEC)
2667/ 2800/ 2933/ 3000/ 3066/ 3200/ 3466 MHz (en modo XMP OC)





La placa base incorpora 6 conectores SATA 6GB/s, 2 horizontales y 4 verticales como vemos en la imagen.

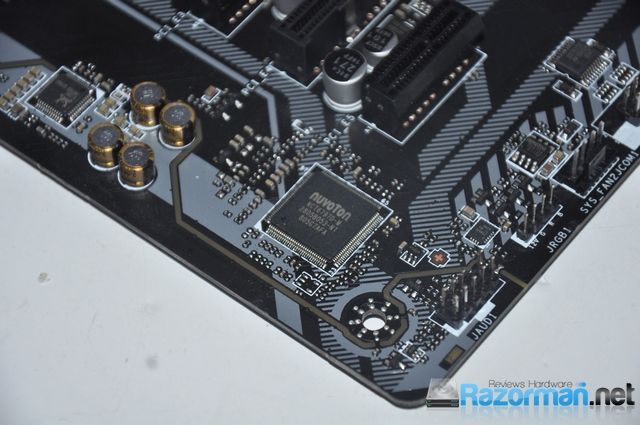

Detalle del chip Nuvoton NV6797 encargado de todas las operaciones de E/S.

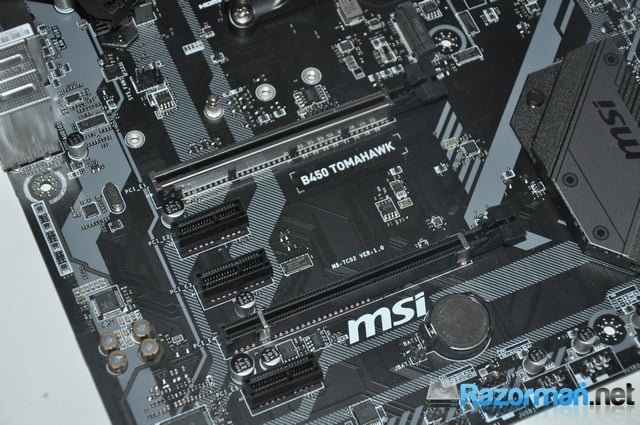

Detalles de los conectores PCI-Express, siendo el primero de ellos blindado para una mejor resistencia. Encontramos 1XPCIe 3.0X16 – que soporta velocidades X16 en procesadores de 1º y 2º generación AMD^® Ryzen™ y funciona a una velocidad 8X con procesadores  AMD^® Ryzen™ con gráficos Radeon Vega. Encontramos un conector  PCIe 2.0 x16 que soporta el modo x$ y 3 PCIe 2.0 X1 . Por último tiene soporte para AMD^® CrossFire™ Technology de 2 vías.

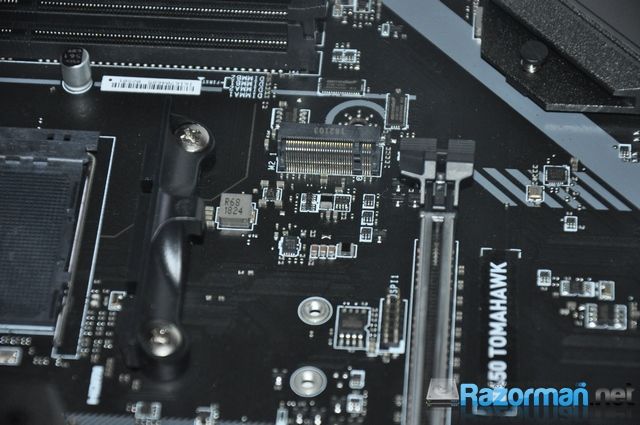

En cuanto a almacenamiento podremos conectar un dispositivo de almacenamiento de tipo  2242/2260/2280/2210 con una velocidad de transferencia de hasta 32 BG/s

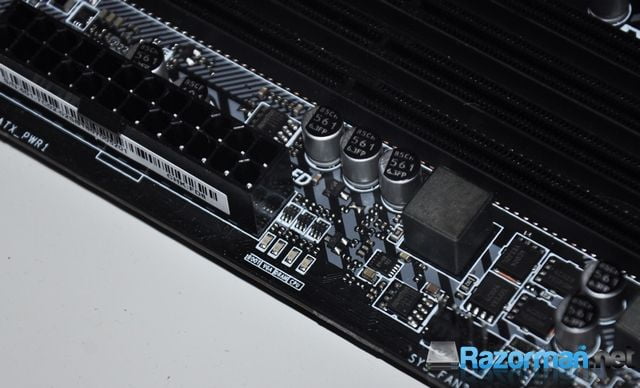

Incorpora también 4 Leds Debug para indicar el estado de los componentes durante la secuencia de arranque. Cuando ocurre un error, el Led correspondiente se enciende fijo hasta que el problema se resuelve y muestra fallos de estos componentes:

CPU: Indica que la CPU no se ha detectado o falla.

DRAM: Indica que la memoria RAM no es detectada o falla.

VGA: Detecta que la GPU no es detectada o falla.

BOOT: Indica que la secuencia de arranque de los dispositivos no es correcta







De izquierda a derecha el panel de conexiones está formado por el botón Bios Flashback, conector PS/s, USB 2.0 Type-A, DVI-D, USB 3.1 Gen 1 Type A, salida HDMI, salida LAN, USB 3.1 Gen2 Type A, USB 3.1 Gen2 Type-C y los 6 habituales puertos de audio.

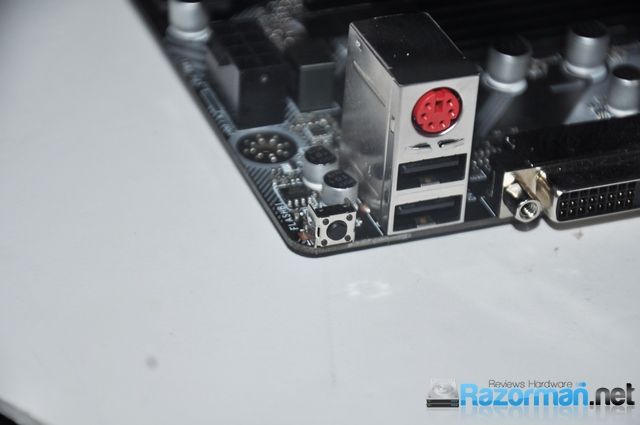

Detalle del botón Bios Flashback que permite la actualización de la Bios a través del conector USB asociado. Más fácil imposible.







[nextpage title= «MSI B450 TOMAHAWK: BIOS»]

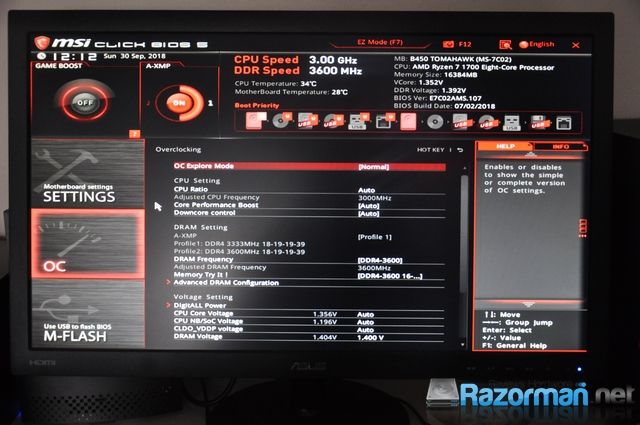

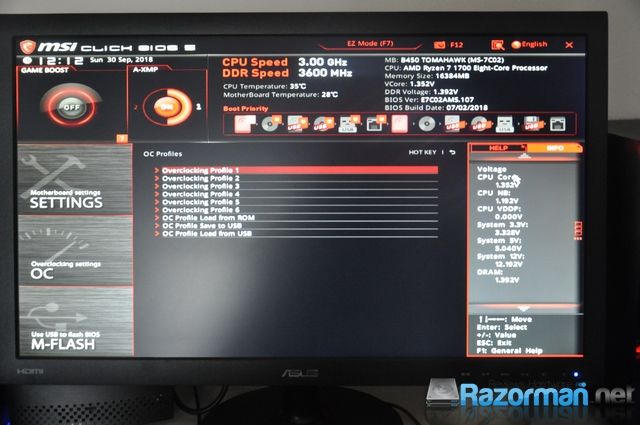

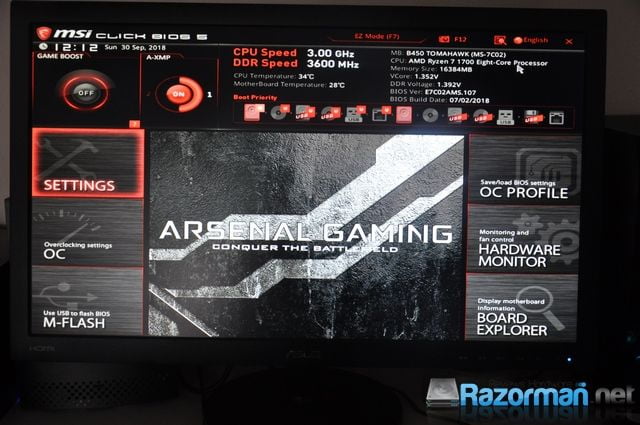

La Bios es una AMI Bios de 128Mb. Es muy sencilla e intuitiva y con sólo unos clics podrás acceder a cualquier tipo de configuración. Tiene perfiles XMP para gestionar la velocidad de la memoria RAM instalada.







[nextpage title= «MSI B450 TOMAHAWK: SOFTWARE»]

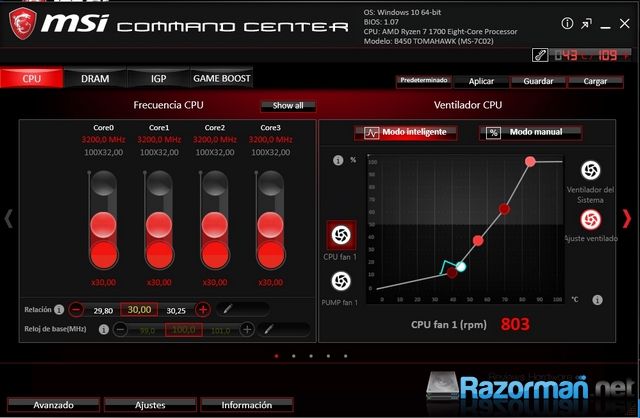

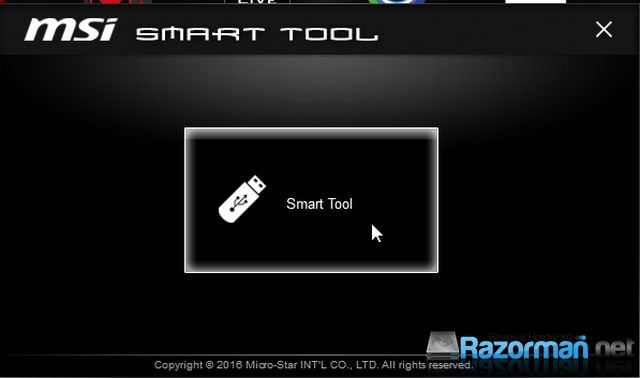

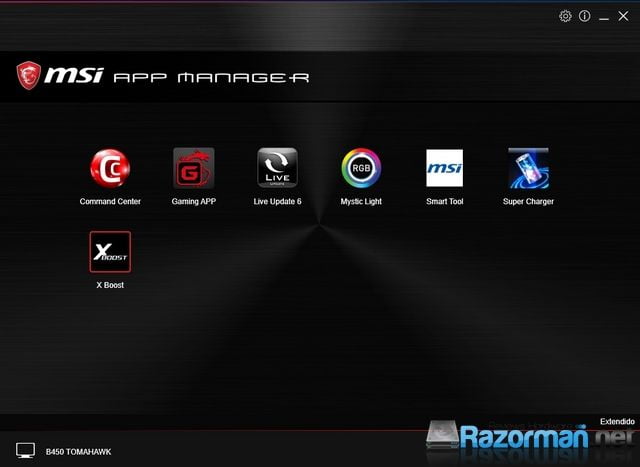

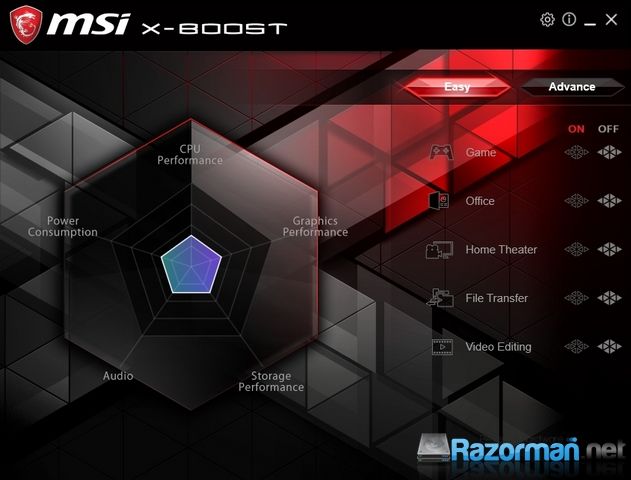

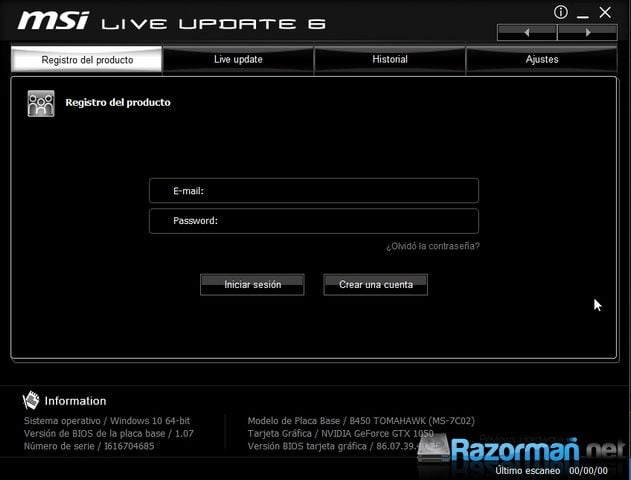

El bundle incluido en el DVD incluye drivers y diversas apps. Destacamos por su franca utilidad Command Center que nos ofrece un exhaustivo informe sobre nuestro equipo y la posibilidad de realizar overclocking de una forma sencilla

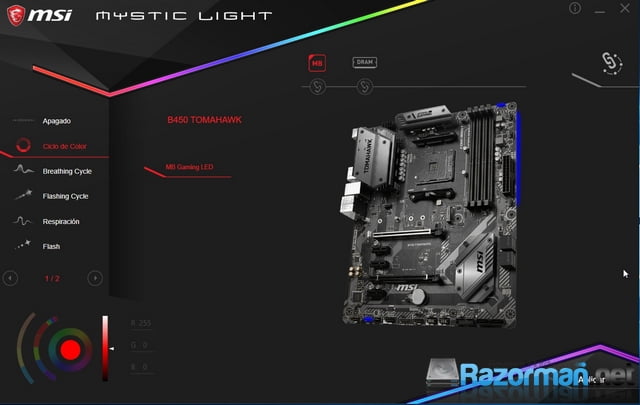

Desde la app Mystic Light podremos gestionar la iluminación de la placa base en cuanto a colores y también el modo de visualización de la iluminación.







[nextpage title= «MSI B450 TOMAHAWK:PRUEBAS DE RENDIMIENTO»]





Vamos a ejecutar nuestra habitual batería de pruebas sintéticas y juegos. El equipo de pruebas estaba compuesto por estos elementos.



PLACA BASE: MSI B450 TOMAHAWK

PROCESADOR: Ryzen 7 2700X

MEMORIA: 2X8GB DDR4 3200 Mhz

TARJETA GRAFICA: Geforce GTX 1080

SISTEMA OPERATIVO: Windows 10 con los últimos updates.

DRIVERS: Actualizados a los últimos DirectX y drivers para la tarjeta gráfica Geforce GTX 1080











CINEBENCH R15







AIDA64









3DMARK

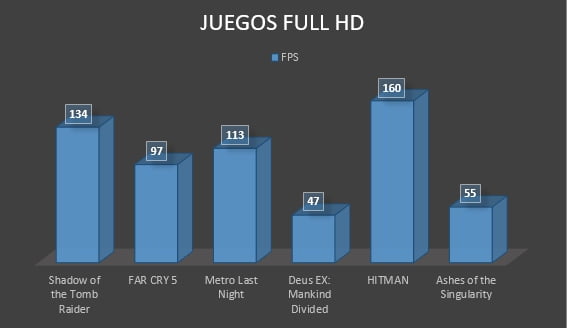

JUEGOS







OVERCLOCKING



Conseguimos subir el procesador hasta los 4.2 Ghz desde su frecuencia base siendo a esta velocidad totalmente estable, simplemente aumentando el multiplicador hasta 42 y el resto en auto, sin aumentar el voltaje del procesador







A esta velocidad el resultado en Cinebench R15 subió desde los 1803 puntos hasta los 1905 puntos.



[nextpage title= «MSI B450 TOMAHAWK: CONCLUSIONES FINALES Y PUNTUACION»]





[taq_review]



Por poco más de 100 euros MSI presenta esta interesante placa base con el chipset B450 de AMD que viene cargada de características actuales y propias de placas base de un rango superior, como su sistema LED Debug para controlar fallos en el hardware durante el arranque del sistema, soporte para memoria de hasta 3466 Mhz (OC) , USB 3.1, la actualización de la BIOS desde un botón y un dispositivo de almacenamiento USB convirtiendo esta operación en un juego de niños amés de una tarjeta de sonido integrada de buena calidad 7.1 y como no podía ser menos iluminación por LED con gestión desde la app Mystic Light.

Todas estas características la aúnan a ser una de las placas base más intersantes sin duda con este chipset y para colofón MSI ha conseguido que todo este derroche tecnológico no incremente en demasía la factura final, quedándose en unos 115 euros en comercios online.

Por todas estas características, te recomendamos esta placa base si buscas una placa de buen rendimiento, llena de interesantes características y un precio ajustado.







A FAVOR

• PRESENTACION Y BUNDLE INCLUIDO
• EXCELENTE RELACIÓN CALIDAD-PRECIO
• COMPATIBLE RAM 3466 MHZ (oc)
• ILUMINACIÓN MYSTIC LIGHT
• BIOS MUY CONFIGURABLE
• EZ DEBUG LED
• BIOS FLASHBACK



EN CONTRA
