Review GIGABYTE Z97X-UD7TH

Hoy os traemos la review de sin duda una de las mejores placas con socket Z97 del mercado, la Gigabyte Z97X-UD7TH





Incorpora el nuevo controlador Dual Thunderbolt™ 2 de Intel®, con una velocidad de transferencia de hasta  20 Gbps,  así como del soporte para encadenar hasta 12 dispositivos y para utilizar pantallas digitales triples.





Son compatibles con los nuevos procesadores Intel® Core™de 4ª y 5ª generación,  con cFos Speed, una aplicación para la gestión del tráfico de red que ayuda a mejorar la latencia de la red, ademas de soporte para  CrossFire™ como para SLI™





La interfaz SATA Express proporciona varios carriles PCI Express y dos puertos SATA 3.0 a 6 Gb/s, disponibles a través de un único conector, lo que permite el uso de dispositivos de almacenamiento tanto PCI Express como SATA.





El audio esta confiado al chip ALC1150 de Realtek, que  incorpora tecnologías de conversión propietarias que consiguen una reproducción frontal diferencial con relación señal a ruido (SNR) de 115dB (DAC) y una grabación con una SNR de 104dB (ADC).



Muchísimas gracias a Gigabyte por enviarnos esta placa Gigabyte Z97X-UD7 TH  para la review







GIGABYTE Z97X-UD7TH: CARACTERISTICAS TECNICAS



Procesador

  1. Soporte para procesadores Intel® Core™ i7 / Intel® Core™ i5 / Intel® Core™ i3 / Intel® Pentium® / Intel® Celeron® en empaquetado LGA1150
  2. Caché L3 varía según la CPU
Por favor, consulte la “Lista de Soporte de CPUs” para más información.

Chipset

  1. Chipset Intel® Z97 Express

Memoria

  1. 4 x sockets DIMM DDR3 con capacidad para 32 GB de memoria del sistema
  2. * Debido a una limitación del sistema operativo Windows de 32 bits, cuando hay instalados más de 4 GB de memoria física, el tamaño real de la memoria que muestra el sistema operativo puede ser menor que el tamaño de la memoria física instalada.
  3. Arquitectura de memoria Dual Channel
  4. Soprta módulos de memoria DDR3 3200(O.C.) / 3100(O.C.) / 3000(O.C.) / 2933(O.C.) / 2800(O.C.) / 2666(O.C.) / 2600(O.C.) / 2500(O.C.) / 2400(O.C.) / 2200(O.C.) / 2133(O.C.) / 2000(O.C.) / 1866(O.C.) / 1800(O.C.) / 1600 / 1333 MHz
  5. Soporte para módulos de memoria no ECC
  6. Soporte para módulos de memoria Extreme Memory Profile (XMP)
*Por favor, consulte la “Lista de Soporte de Memoria” para más información

Gráfica IntegradaProcesador gráfico integrado:

  1. Maximum shared memory of 512 MB
  2. 1 x puerto D-Sub, con capacidad para una resolución máxima de 1920×1200@60Hz
  3. 1 x puerto DVI-D, con capacidad para una resolución máxima de 1920×1200@60Hz
    * El puerto DVI-D no soporta conexión D-Sub por adaptador.
  4. 1 x puerto HDMI, con capacidad para una resolución máxima de 4096×2160@24Hz o 2560×1600@60Hz
    * Soporte de HDMI versión 1.4a.
  5. Capacidad para 3 pantallas al mismo tiempo

Chip Intel® DSL5520:

  1. 2 Thunderbolt ports (MDP1/MDP2) support for Mini-DisplayPort and Thunderbolt monitor(s), and supporting a maximum resolution of 3840×2160@60Hz
  2. * If a monitor is connected to the MDP2 Thunderbolt port, the DVI port will become unavailable.
  3. * Because of the limited I/O resources of the PC architecture, the number of Thunderbolt devices that can be used is dependent on the number of the PCI Express and PCI devices being installed. (Refer to Chapter 1-7, “Back Panel Connectors,” for more information.)

Audio

  1. Audio de alta definición
  2. 2/4/5.1/7.1-channel
  3. Soporte para salida S / PDIF
  4. Codec Realtek® ALC1150

LAN

  1. Chip Intel® GbE LAN (10/100/1000 Mbit)

Zócalos de Expansión

  1. 1 x slot PCI Express x16 a x16 (PCIEX16)* Si únicamente va a instalar una tarjeta gráfica PCI Express, para un rendimiento
    óptimo, asegúrese de que esté colocada en el slot PCIEX16.
  2. 1 x PCI Express x16 slot, running at x8 (PCIEX8)* El slot PCIEX8 comparte ancho de banda con el slot
    PCIEX16. Cuando el slot PCIEX8 se llena, el slot PCIEX16 comienza a funcionar
    en modo x8
    .
  3. 1 x ranura PCI Express x16, funcionando a at x4 (PCIEX4)
    * La ranura PCIEX4 comparte ancho de banda con las ranuras PCIEX8 y PCIEX16. Cuando la ranura PCIEX4 esté ocupada, la ranura PCIEX16 funcionará en modo x8 o inferior, y la PCIEX8 lo hará en modo x4 o inferior.
    * Al instalar una tarjeta x8 o superior en la ranura PCIEX4, hay que asegurarse de establecer la configuración de la ranura PCIe a x4 en la BIOS. (Consulte el capítulo 2, “Configuración de la BIOS” “Periféricos” para más información.)
    (Las ranuras PCIEX16, PCIEX8 y PCIEX4 cumplen el estándar PCI Express 3.0.)
  4. 3 x PCI Express x1 slots(La ranura PCI Express es conforme al estándar PCI Express 2.0.)

Tecnología Multi Gráfica

  1. Soporte para las tecnologías 3-Way/2-Way AMD CrossFire™ y 2-Way NVIDIA® SLI™

Interfaz de almacenamientoChipset:

  1. 1 x conector SATA Express
  2. 6 x conectores SATA a 6Gb/s (SATA3 0~5)
  3. (SATA Express and SATA3 4/5 connectors can only be used one at a time.)
  4. Soporta RAID 0, RAID 1, RAID 5, y RAID 10

Chip Marvell 88SE9172:

  1. 2 x conector SATA 6Gb/s (GSATA3 6~7)
  2. Soporta RAID 0 y RAID 1
Debido a una limitación del sistema, Intel RAID y Marvell RAID sólo pueden usar uno cada uno.

USBChipset:

  1. 4 x puerto USB 3.0/2.0 (2 puertos en el panel posterior, 2 puertos disponibles a través de conector USB interno)
  2. 6 x USB 2.0/1.1 ports available through the internal USB headers

Hub Chipset + USB 3.0 Renesas® uPD720210:

  1. 4 puertos USB 3.0/2.0 en panel posterior

ThunderboltIntel® DSL5520 chip:

  1. 2 Thunderbolt ports on the back panel

Conectores Internos E/S

  1. 3 x conector USB 2.0/1.1
  2. 1 x conector de alimentación ATX 12V 8-pin
  3. 1 x conector del ventilador de la CPU
  4. 1 x conector del panel frontal
  5. 1 x botón de encendido
  6. 1 x botón reset
  7. 1 x conector de alimentación principal ATX 24-pin
  8. 1 x conector de audio en el panel frontal
  9. 1 x USB 3.0/2.0
  10. 1 x conector del puerto de serie
  11. 1 x PCIe power connector
  12. 8 x conectores SATA 6Gb/s
  13. 4 x conector para ventilador del sistema
  14. 1 x Clear CMOS jumper
  15. Punto de medida de tensión
  16. 1 x botón para limpiar la CMOS
  17. 1 x conector S/PDIF Out
  18. 1 x conector Trusted Platform Module (TPM)
  19. 1 x conector para ventilador refrigerado por agua (CPU_OPT)
  20. 2 x conmutadores para la BIOS
  21. 1 x conector SATA Express

Panel E/S Trasero

  1. 6 x jacks de audio (salida para altavoz central/subwoofer, salida para altavoz trasero, salida para altavoz lateral, Line In, Line Out, Mic In)
  2. 1 x Puerto RJ-45
  3. 1 x conector óptico S/PDIF Out
  4. 2 x puerto Thunderbolt
  5. 1 x HDMI
  6. 1 x puerto teclado / ratón PS / 2
  7. 1 x puerto D-Sub
  8. 1 x puerto DVI-D
  9. 6 x puerto USB 3.0/2.0

Controlador E/S

  1. Chip controlador E/S iTE®

Monitorización Hardware

  1. Detección del voltaje del sistema
  2. Aviso de sobrecalentamiento de CPU/sistema
  3. Detección de temperatura para CPU/Sistema/Chipset
  4. Detección de velocidad de ventilador CPU/CPU OPT/Sistema
  5. Aviso de fallo de ventilador CPU/CPU OPT/Sistema
  6. Control de la velocidad de ventilador CPU/CPU OPT/Sistema
  7. * El soporte para la función de control de la velocidad del ventilador dependerá del sistema de refrigeración que se instale.

BIOS

  1. Soporta DualBIOS™
  2. 2 x flash de 128 Mbit
  3. Licencia para uso de UEFI BIOS de AMI
  4. PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Otras Características

  1. Soporte para Q-Flash
  2. Soporta Xpress Install
  3. Soporta Smart Switch
  4. Soporte para APP Center
    * Las aplicaciones disponibles en el APP Center pueden variar según el modelo de placa base. A su vez, las funciones soportadas en cada aplicación pueden variar dependiendo de las especifiaciones de la placa.
  5. @ BIOS ™
  6. Soporta ON/OFF Charge
  7. Soporta EZ Setup
  8. Soporta Smart Recovery 2
  9. EasyTune
  10. USB Blocker
  11. Smart TimeLock
  12. Fast Boot
  13. Visor de información del sistema

Software Incluido

  1. Tecnología Intel® Smart Response
  2. Tecnología Intel® Rapid Start
  3. Tecnología Intel® Smart Connect
  4. Norton® Internet Security (versión OEM)

Sistema Operativo

  1. Soporte para Windows 8.1/8/7

Formato

  1. Factor de forma ATX, 30.5cm x 24.4cm



GIGABYTE Z97X-UD7TH: EMBALAJE EXTERIOR Y ACCESORIOS



screenshot.94



El embalaje exterior sigue la linea habitual de Gigabyte, sobre un fondo negro, vemos en grandes caracteres el logo del fabricante y el modelo, y predominando la caracteristica Ultra Durable.

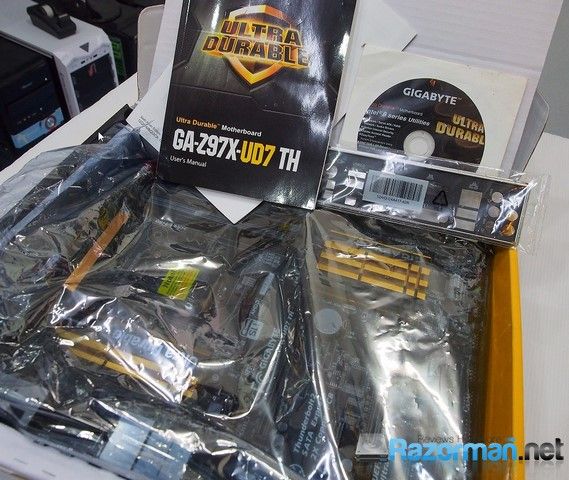

screenshot.95



El bundle incluido como siempre es muy abundante, con chapita posterior, manual de instrucciones, DVD con drivers y diverso software, puente SLI y varios cables SATA



GIGABYTE Z97X-UD7TH EN DETALLE

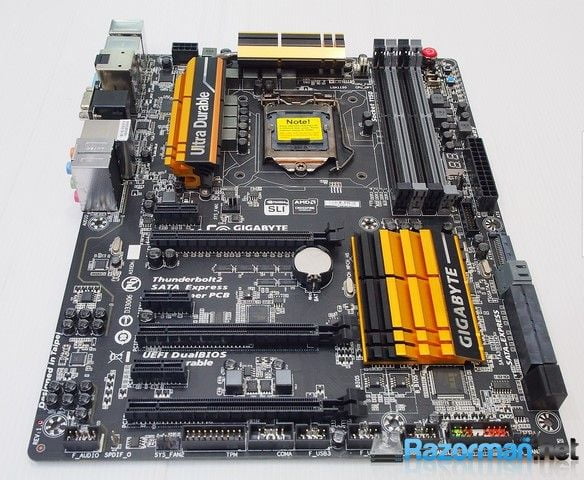

screenshot.96

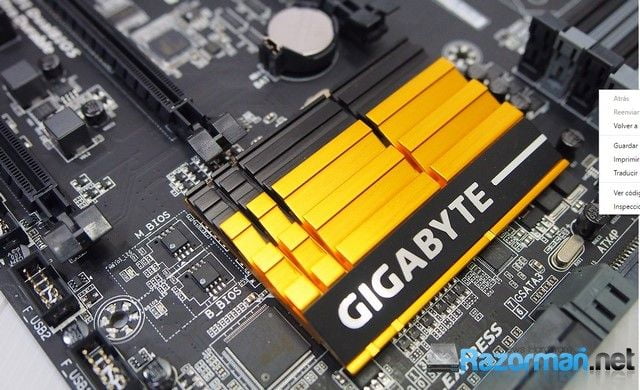

La placa Gigabyte Z97X-UD7TH posee un formato ATX normal, con el habitual ya PCB negro. Vemos que los distintos disipadores estan pintados en un color dorado en contraste con el negro que le otorga una aspecto realmente excelente.



screenshot.104

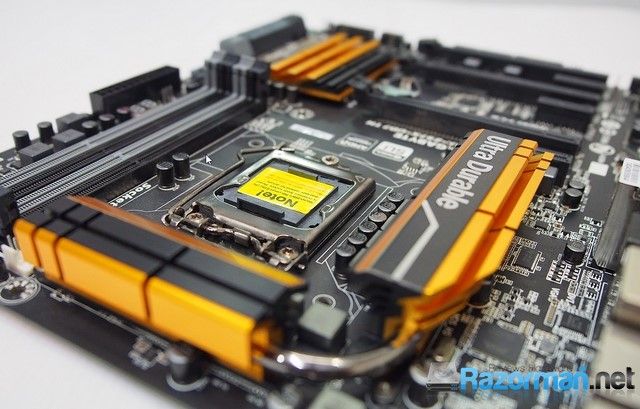

El zocalo utilizado el el 1150, con soporte para procesadores Intel Core de 4ª y 5ª. Generación. Posee un sistema de alimentacino compuesto por 8 fases para una mayor estabilidad y posibilidades de overclocking, todos ellos convenientemente refrigerados como vemos en la imagen.



screenshot.102

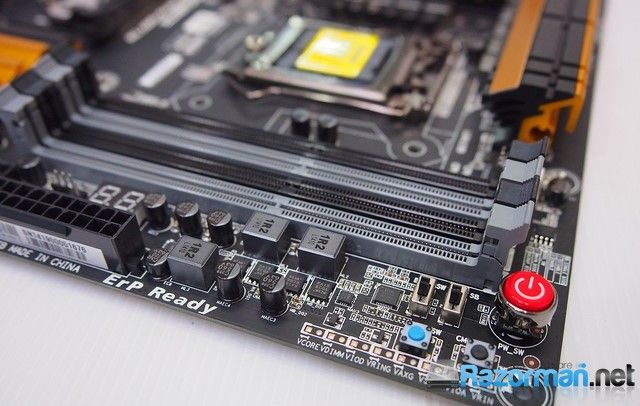

Posee 4 slots de memorias RAM DDR3 soportando frecuencias de hasta 3200 Mhz (O.C.)



screenshot.97

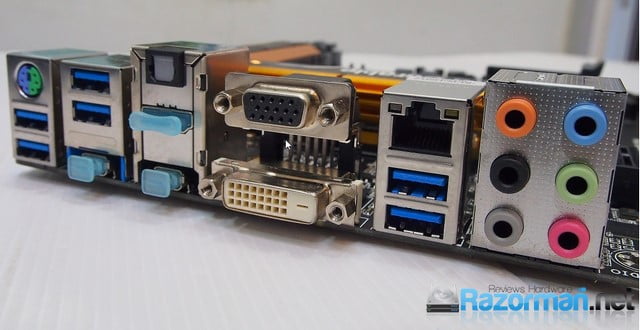

El panel trasero encontramos  un puerto PS/2, 6 puertos USB 3.0, dos conectores Thunderbolt 2, un puerto HDMI, un puerto DVI-D Dual Link, un puerto VGA, un conector Ethernet, y los conectores de audio.




screenshot.99

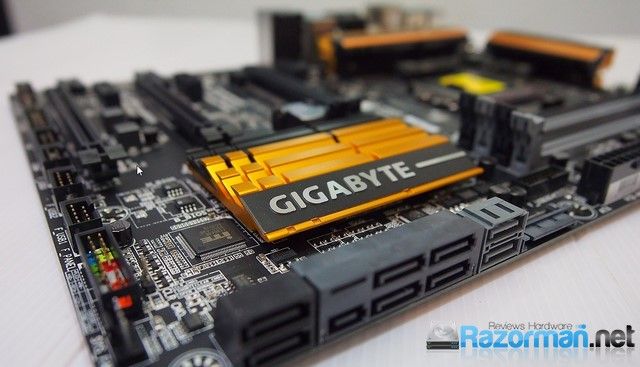

Posee 6 puertos Sata III mas un conector Sata Express, utilizable tambien como 2 conectores SATA III tradicionales, por lo que tendremos la posibilidad de conectar hasta 8 dispositivos SATA III

screenshot.105



La palca incorpora boton de apagado/encendido y para resetear/borrar la Bios.



screenshot.103

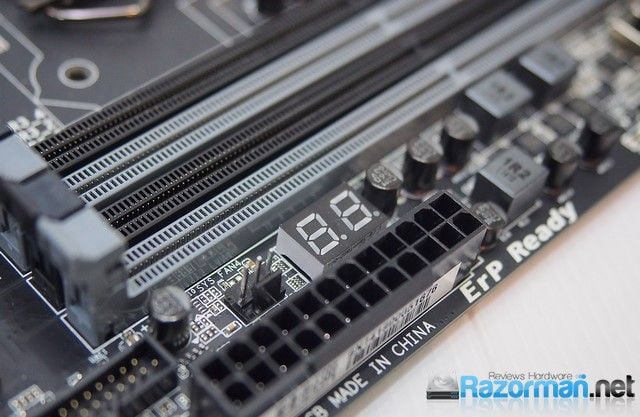

Encontramos tambien un practico LED donde podremos comprobar posibles errores de la placa base




screenshot.101

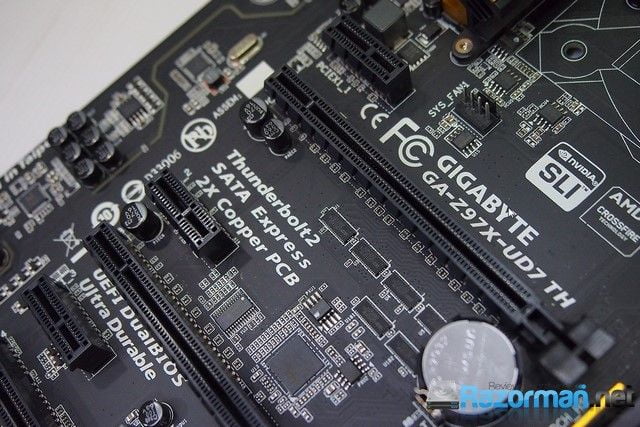

La placa incorpora un total de 3 Slots PCI-Express, siendo el principal PCI Express x16 a x16 (PCIEX16)


GIGABYTE Z97X-UD7TH: BIOS Y SOFTWARE INCLUIDO

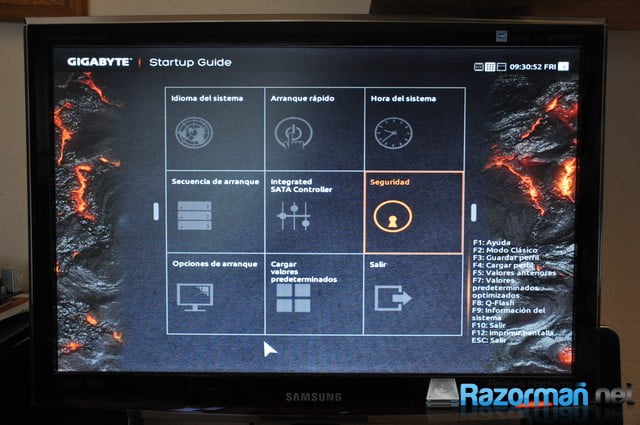

DSC_8131

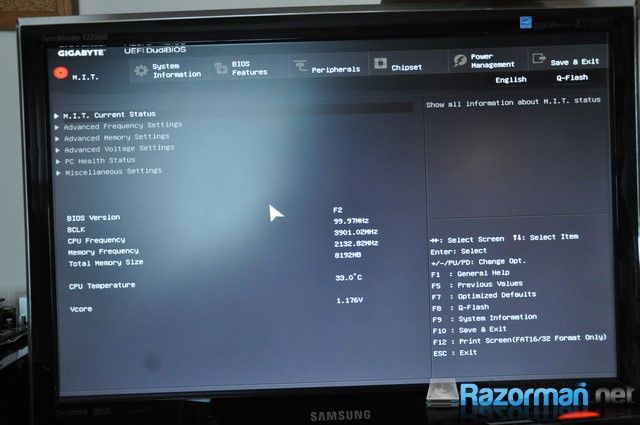

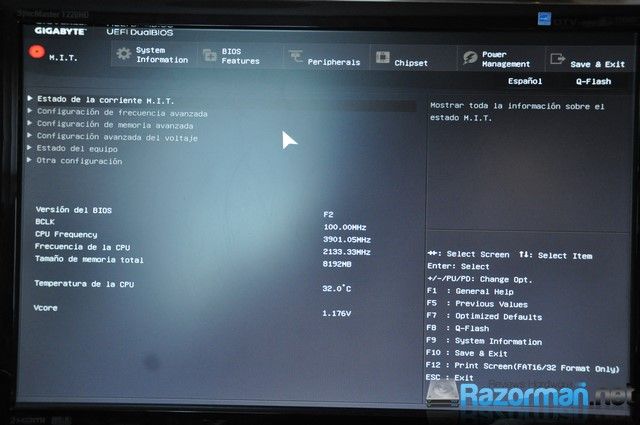

La bios UEFI de Gigabyte permite 2 formas de configurarla, la clasica:



DSC_8132

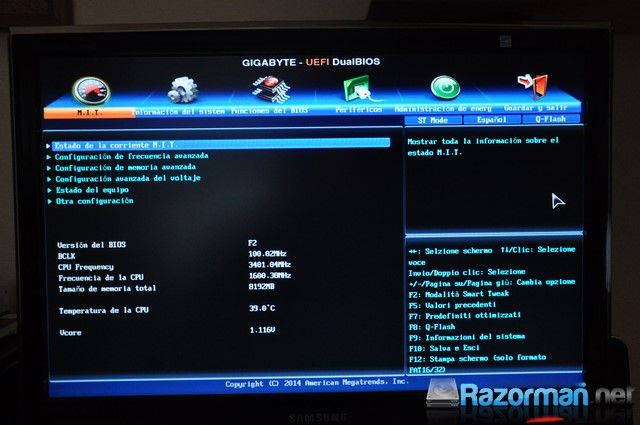

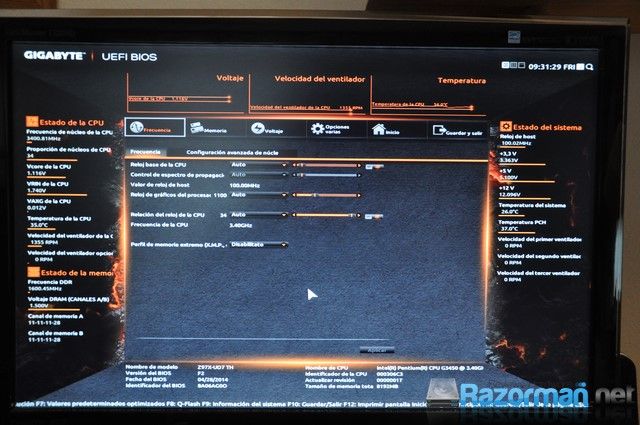

Y otro modo mucho mas avanzado donde tendremos acceso a un control absoluto de nuestro sistema, donde podremos configurar la velocidad de la CPU:

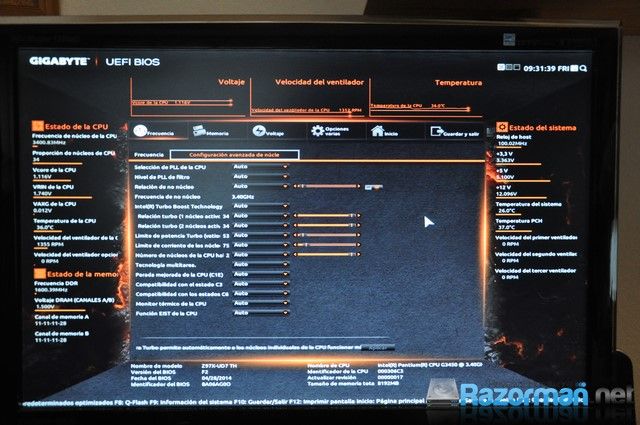

DSC_8133 DSC_8134

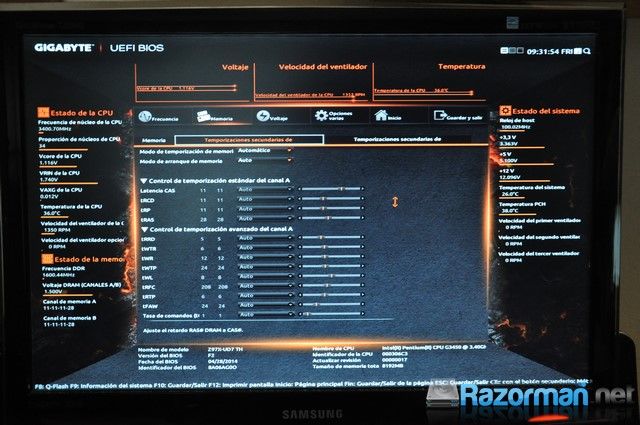

Memoria y timings



DSC_8135 DSC_8136

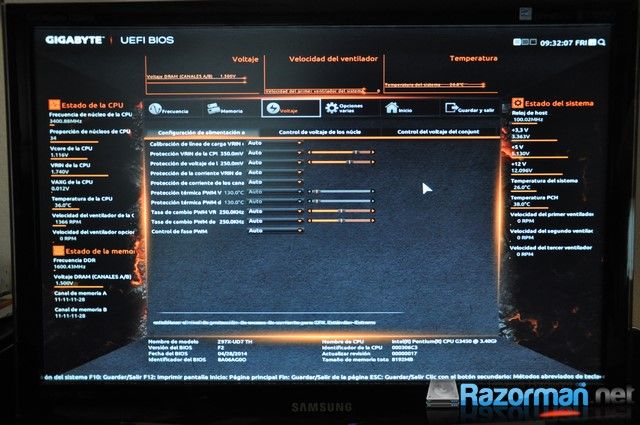

Voltajes:



DSC_8137

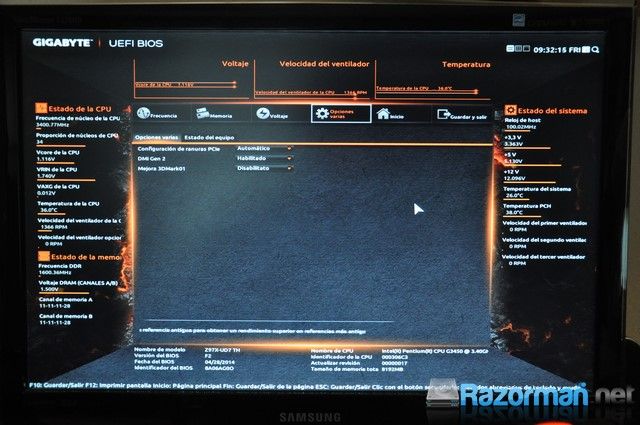

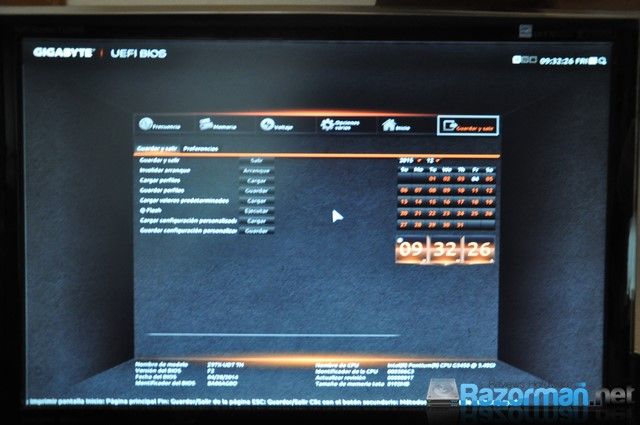

Opciones generales:





DSC_8138





GIGABYTE APP CENTER

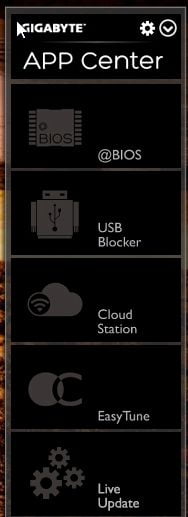

Gigabyte APP Center engloba a un gran numero de Apps que vamos a ver en detalle:





screenshot.182





BIOS: Recoge informacion acerca de la Bios de la placa base y podremos incluso actualizarla desde esta opcion.



screenshot.183

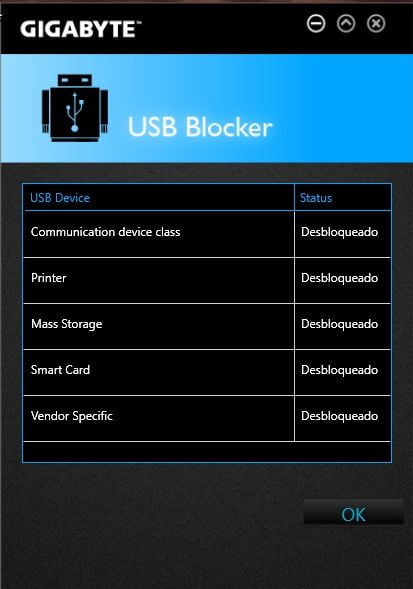

USB BLOCKER: Donde nos permite controlar los dispositivos conectados al equipo mediante USB.



screenshot.184

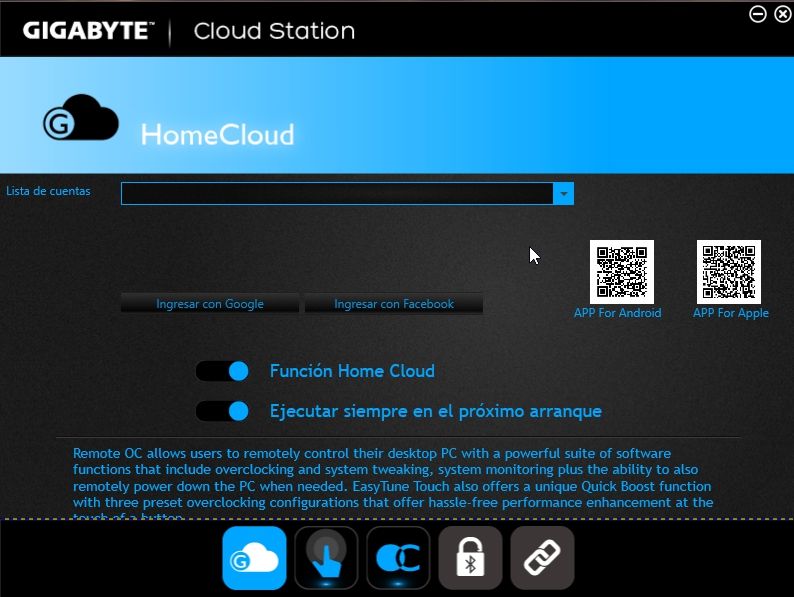

Cloud Station : Permite la sincronizacion de archivos con la nube de Gigabyte.
screenshot.185

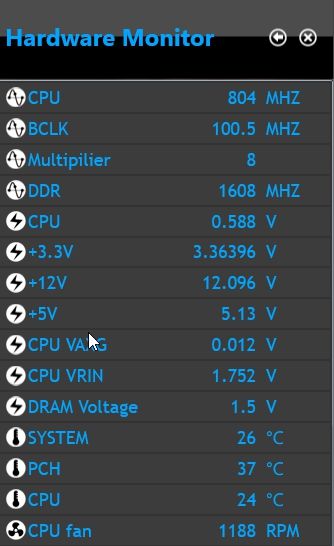

Ademas disponemos de una ventana donde podemos ver a simple vista una serie de parametros, como voltajes, frecuencia CPU, etc…



screenshot.186

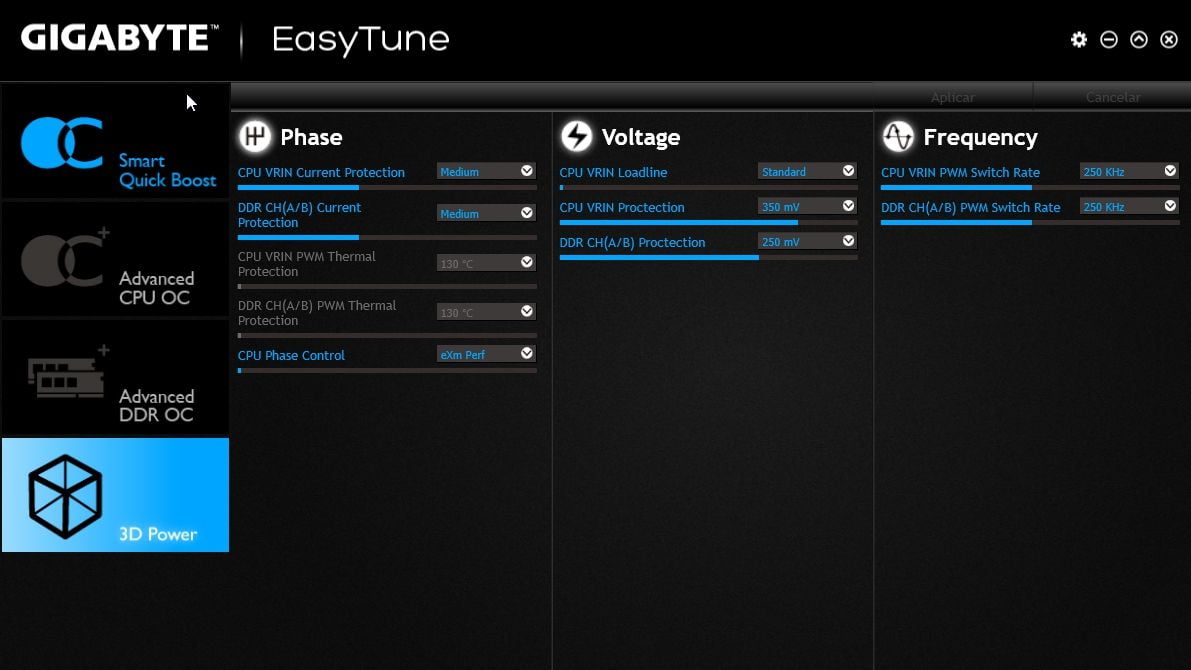

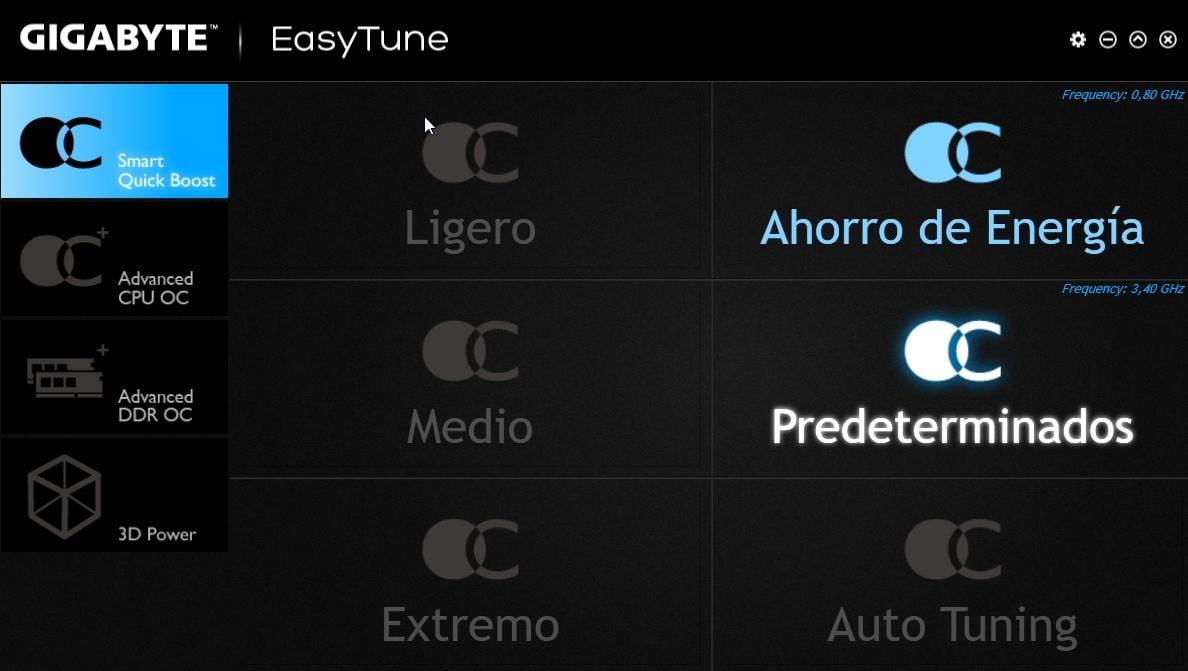

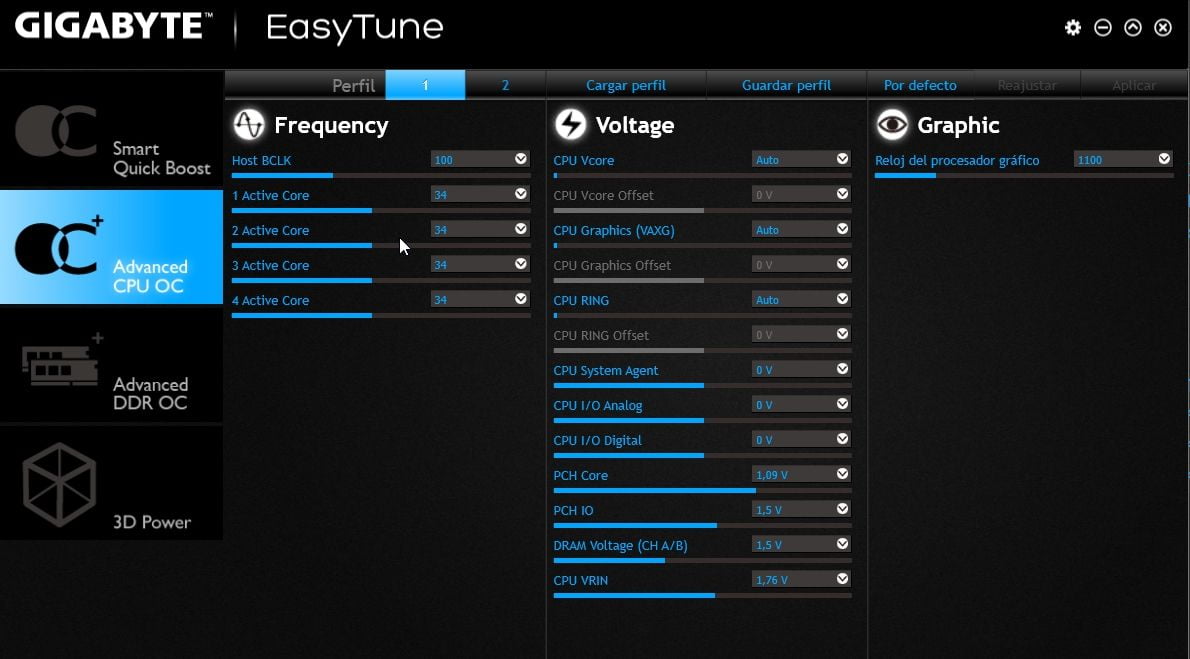

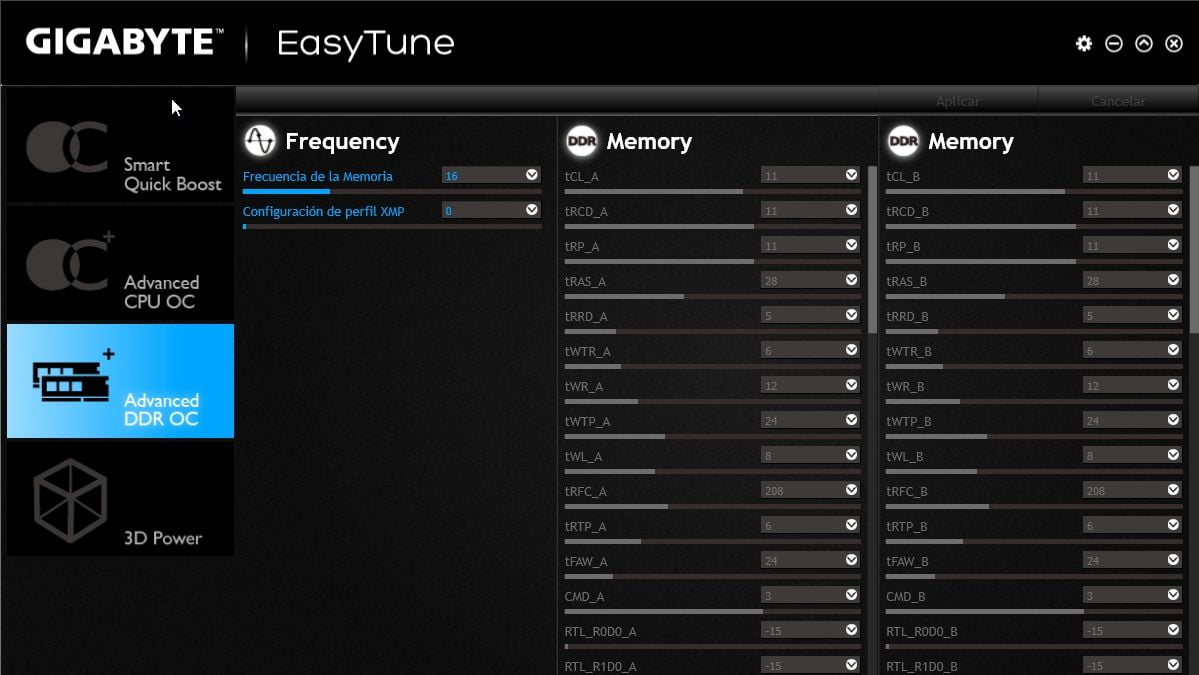

EASY TUNE: Una sencillisima utilidad de overclocking, donde podremos dejar que la App efectue mediante unos test el nivel optimo de frecuencia de overclocking de la CPU o bien de forma manual, inclusive para la memoria RAM instalada en el sistema.



screenshot.187 screenshot.188 screenshot.189 screenshot.190





GIGABYTE Z97X-UD7TH: PRUEBAS DE RENDIMIENTO



El equipo de pruebas era el siguiente:



PLACA BASE GIGABYTE Z97X-UD7TH

PROCESADOR INTEL G3450

SSD CORSAIR NEUTRON 240 K

TARJETA GRAFICA EVGA GT 740

DDR3 KINGSTON @ 1600 mhz

SISTEMA OPERATIVO WINDOWS 10 PRO

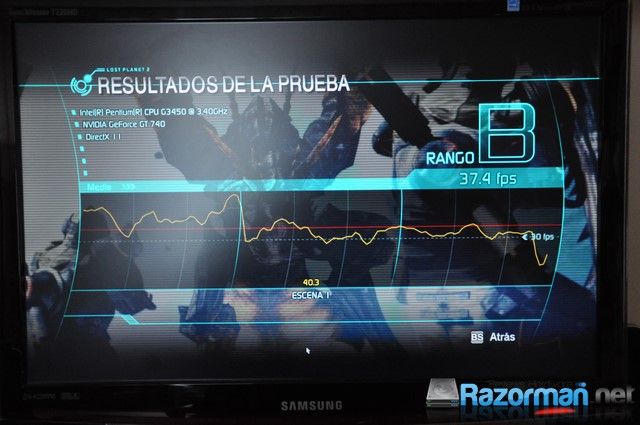

LOST PLANET 2




DSC_8140

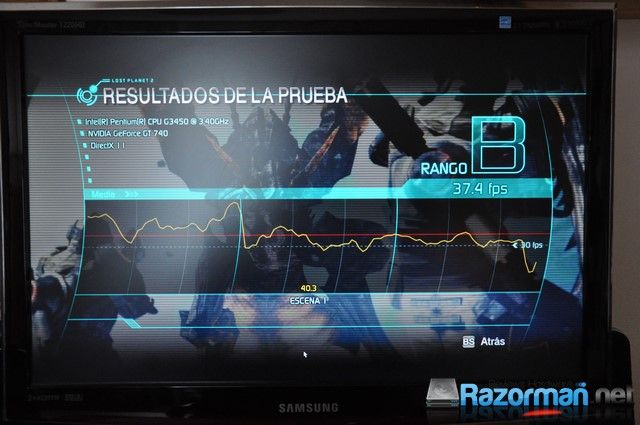

Como vemos, es posible ejecutar el bench con total fluidez, alcanzando una media de 37,4 FPS



UNIGINE HEAVEN BENCHMARK 4.0


DSC_8142

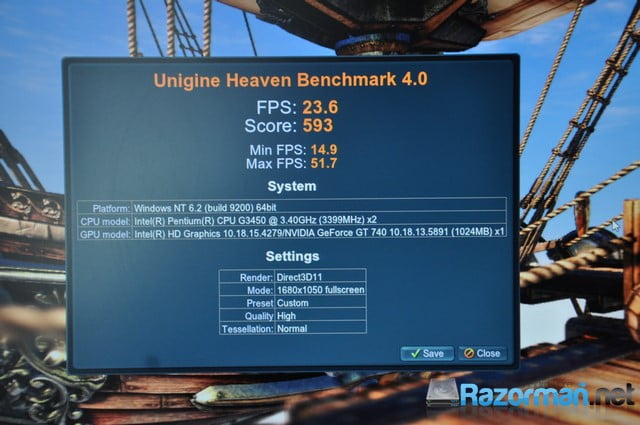

En el bench obtuvimos una puntuacion final de 593 puntos



AIDA64:



screenshot.175



En el software Aida64 obtuvimos una velocidad de lectura de algo más de 27690 MB/s  y escritura de algo más de 33100 MB/s  , mientras que en copia la velocidad llegó hasta los 22501 MB/s, con una latencia de 56.1 ns



GIGABYTE Z97X-UD7TH: CONCLUSIONES FINALES Y PUNTUACION



Hoy os traemos la review de sin duda una de las mejores placas con socket Z97 del mercado, la Gigabyte Z97X-UD7TH     Incorpora el nuevo controlador Dual Thunderbolt™ 2 de Intel®, con una velocidad de transferencia de hasta  20 Gbps,  así como del soporte para encadenar hasta 12 dispositivos y para utilizar pantallas digitales triples.     Son compatibles con los nuevos procesadores Intel® Core™de 4ª y 5ª generación,  con cFos Speed, una aplicación para la gestión del tráfico de red que ayuda a mejorar la latencia de la red, ademas de soporte para  CrossFire™ como para SLI™     La interfaz SATA Express proporciona varios carriles PCI Express y dos puertos SATA 3.0 a 6 Gb/s, disponibles a través de un único conector, lo que permite el uso de dispositivos de almacenamiento tanto PCI Express como SATA.     El audio esta confiado al chip ALC1150 de Realtek, que  incorpora tecnologías de conversión propietarias que consiguen una reproducción frontal diferencial con relación señal a ruido (SNR) de 115dB (DAC) y una grabación con una SNR de 104dB (ADC).   Muchísimas gracias a Gigabyte por enviarnos esta placa Gigabyte Z97X-UD7 TH  para la review       GIGABYTE Z97X-UD7TH: CARACTERISTICAS TECNICAS   Procesador Soporte para procesadores Intel® Core™ i7 / Intel® Core™ i5 / Intel® Core™ i3 / Intel® Pentium® / Intel® Celeron® en empaquetado LGA1150 Caché L3 varía según la CPU Por favor, consulte la "Lista de Soporte de CPUs" para más información. Chipset Chipset Intel® Z97 Express Memoria 4 x sockets DIMM DDR3 con capacidad para 32 GB de memoria del sistema * Debido a una limitación del sistema operativo Windows de 32 bits, cuando hay instalados más de 4 GB de memoria física, el tamaño real de la memoria que muestra el sistema operativo puede ser menor que el tamaño de la memoria física instalada. Arquitectura de memoria Dual Channel Soprta módulos de memoria DDR3 3200(O.C.) / 3100(O.C.) / 3000(O.C.) / 2933(O.C.) / 2800(O.C.) / 2666(O.C.) / 2600(O.C.) / 2500(O.C.) / 2400(O.C.) / 2200(O.C.) / 2133(O.C.) / 2000(O.C.) / 1866(O.C.) / 1800(O.C.) / 1600 / 1333 MHz Soporte para módulos de memoria no ECC Soporte para módulos de memoria Extreme Memory Profile (XMP) *Por favor, consulte la "Lista de Soporte de Memoria" para más información Gráfica IntegradaProcesador gráfico integrado: Maximum shared memory of 512 MB 1 x puerto D-Sub, con capacidad para una resolución máxima de 1920x1200@60Hz 1 x puerto DVI-D, con capacidad para una resolución máxima de 1920x1200@60Hz * El puerto DVI-D no soporta conexión D-Sub por adaptador. 1 x puerto HDMI, con capacidad para una resolución máxima de 4096x2160@24Hz o 2560x1600@60Hz * Soporte de HDMI versión 1.4a. Capacidad para 3 pantallas al mismo tiempo Chip Intel® DSL5520: 2 Thunderbolt ports (MDP1/MDP2) support for Mini-DisplayPort and Thunderbolt monitor(s), and supporting a maximum resolution of 3840x2160@60Hz * If a monitor is connected to the MDP2 Thunderbolt port, the DVI port will become unavailable. * Because of the limited I/O resources of the PC architecture, the number of Thunderbolt…

GIGABYTE Z97X-UD7TH: NUESTRA OPINION

DISEÑO - 10
PRECIO - 8.9
PRESENTACION - 10
POSIBILIDADES DE OVERCLOCKING - 10
CARACTERISTICAS TECNICAS - 10
BIOS - 10
BUNDLE INCLUIDO - 10

9.8

Una de las mejores placas base para el socket Z97 podemos afirmar sin equivocarnos. Gigabyte ofrece a los usuarios una placa sin ningun punto debil, siendo un ejemplo claro del potencial tecnologico que emplea el fabricante en sus placas base de gama media-alta. Su precio es de unos 280 euros en tiendas online

User Rating: 5 ( 1 votes)
10



screenshot.97



Gigabyte ofrece realmente una placa espectacular para aquellos usuarios que buscan exprimir al maximo su CPU, siendo idonea gracias a su estabilidad y refinadisima que haran las delicias de los mas aficionados al overclocking, pudiendo tambien los usuarios menos inexpertos hacer sus primeras incursiones en este mundo gracias a la app Easy Tune.

El resto de caracteristicas estan al maximo nivel y ofrecen una idea del potencial tecnologico que posee hoy en dia Gigabyte y plasma en sus placas base de esta gama, con una calidad excepcional y un diseño realmente bonito.

No es posible hacer ninguna critica de la placa en cuanto a rendimiento, presentacion, capacidad de overclocking, bundle incluido… unicamente mencionar que la placa no esta al alcance de cualquier usuario, pues recordemos que su precio es de unos 280 euros



Diamante







A FAVOR positivo



  • DISEÑO Y PRESENTACION
  • CALIDAD DE MATERIALES
  • BIOS IMPRESIONANTE
  • CAPACIDAD OVERCLOCKING
  • BUNDLE INCLUIDO
  • CONECTORES  THUNDERBOLT 2
  • PUERTOS  SATA 3.0 a 6 Gb/s



EN CONTRA cruz

  • PRECIO UN POCO ELEVADO
