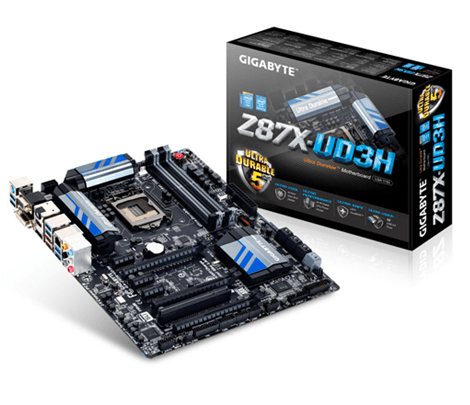

Gigabyte nos ha enviado para su análisis una excelente placa con socket 1150, nos referimos al modelo Gigabyte Z87X-UD3H
Soporta la 4ª generación de procesadores Intel, con tecnología de fabricación Ultra Durable 5 que garantiza los más altos estándares de calidad de Gigabyte. Entre otras características destaca el soporte para Multi-GPU , condensandores negros de alta durabilidad, conectividad por 10 puertos USB 3.0 , un estupendo sistema de sonido Realtek ALC898 con audio de alta calidad con SNR de 110 db , una espectacular Bios Gigabyte UEFI DualBIOS™ , y un nuevo diseño de los disipadores para garantizar una mejor disipacion.
Muchisimas gracias a Gigabyte por cedernos esta placa Gigabyte Z87X-UD3H para su análisis
GIGABYTE Z87X-UD3H: CARACTERISTICAS TECNICAS
Procesador |
Por favor, consulte la “Lista de Soporte de CPUs” para más información. |
Chipset |
|
Memoria |
(Por favor, consulte la “Lista de Soporte de Memoria” para más información.) |
Gráfica Integrada | Procesador gráfico integrado:
|
Audio |
|
LAN |
|
Zócalos de Expansión |
|
Tecnología Multi Gráfica |
|
Interfaz de almacenamiento | Chipset:
Marvell 88SE9172 chip:
|
USB | Chipset:
Notes:
Chipset + 2 hubs USB 3.0 Renesas® uPD720210:
|
Conectores Internos E/S |
|
Panel E/S Trasero |
|
Controlador E/S |
|
Monitorización Hardware |
* La función de control de la velocidad del ventilador está soportada siempre que el mismo lo soporte. |
BIOS |
|
Otras Características |
|
Software Incluido |
|
Sistema Operativo |
|
Formato |
|
GIGABYTE Z87X-UD3H: EMBALAJE EXTERIOR
El embalaje exterior de la placa base Gigabyte Z87X-UD3H sigue el mismo estilo de otras placas de la serie 8 ya analizadas previamente: sobre un fondo negro, se ha impreso una parte de la placa base correspondiente a los disipadores del VRM, junto con el logo del fabricante y el modelo en el centro. Se han reflejado tambien otras características como Ultra Durable 5.
La parte trasera de la caja, proporciona mucha informacion com es habitual.
Detalle de algunas de las características principales de la placa base.
La placa base dispone de 10 puertos USB 3.0, 8 puertos puertos SATA3, etc… como vemos en la imagen.
En este lateral encontramos en varios idiomas, algunas características de la placa base, entre ellos el nuestro.
En los otros 2 laterales, vemos el logo del fabricante, así como el modelo. Destacamos que se incide mucho en el proceso Ultra Durable 5 Plus de la placa base.
GIGABYTE Z87X-UD3H: EMBALAJE INTERIOR Y ACCESORIOS
Al abrir la caja vemos que la placa base viene cubierta también por una tapa de cartón que la cubre en su superficie.

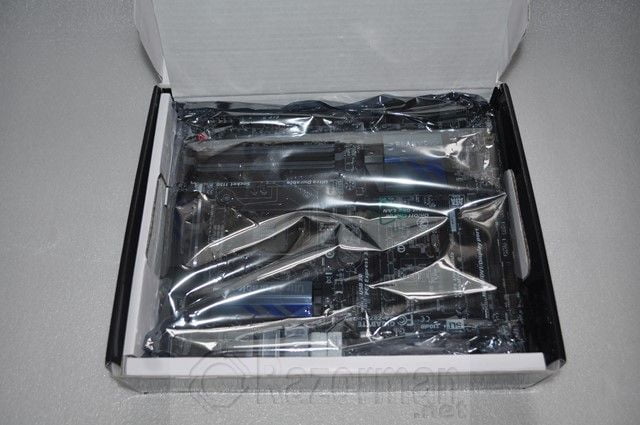

La placa viene envuelta en una bolsa de plástico para protegerla tambien de posibles daños.
Bajo la placa base, encontramos otro cartón, bajo el cual se encuentran los accesorios incluidos.

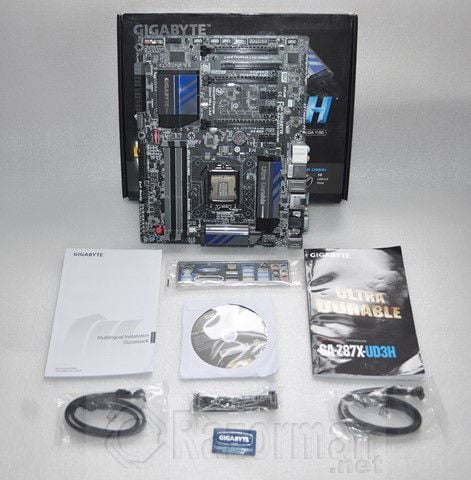

Vista general de todos los accesorios incluidos:
Manual de Instrucciones
Guia de instalacion Rápida
4 Cables SATA de color negro.
Puente SLi
CD con drivers
Chapa trasera
Pegatina de Gigabyte

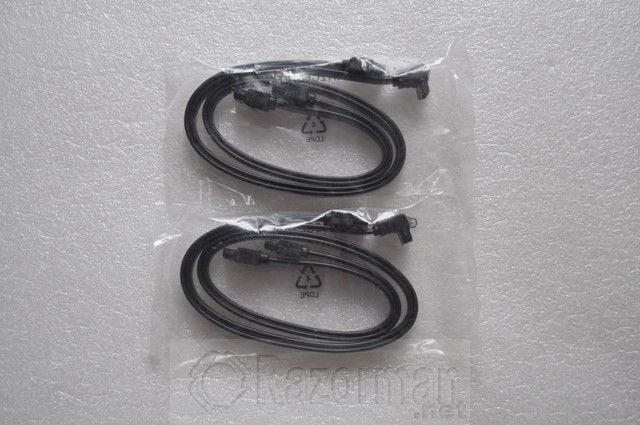

4 cables SATA de color negro

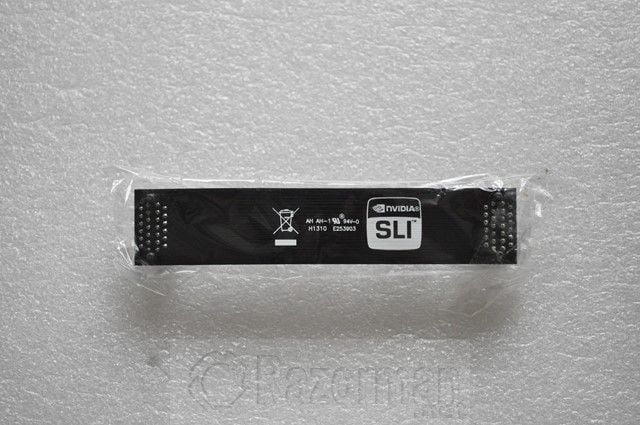

Puente SLI para NVidia
Manual de Instalacion Rapida
CD con drivers y utilidades
Manual de Instrucciones en Ingles.

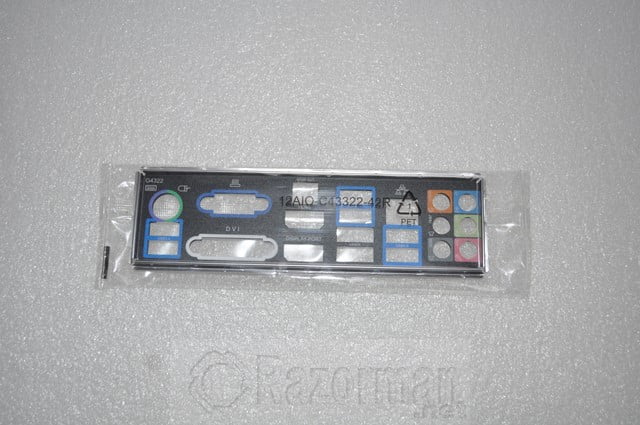

Chapa metálica trasera de conexiones.
GIGABYTE Z87X-UD3H EN DETALLE

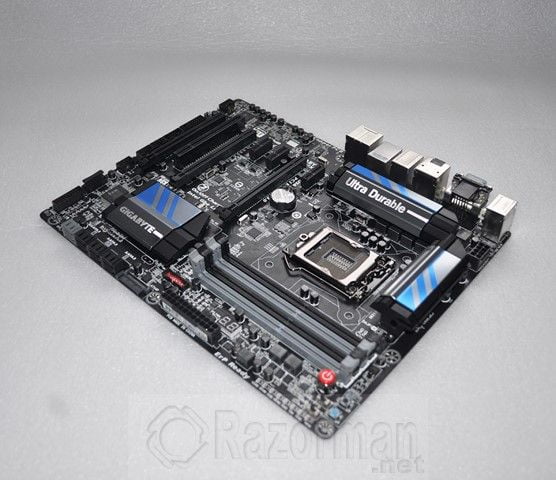

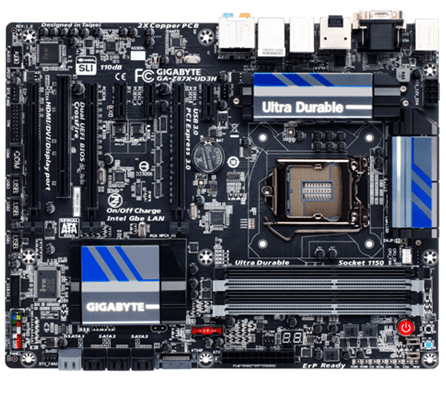

Vista general de la placa Gigabyte Z87X-UD3H: esteticamente es realmente muy llamativa. Su formato es ATX (30,5X24,4cm). Como vemos en la imagen el PCB es de color negro, contrastando con el gris de los bancos de memoria y el azul de los refrigeradores del chipset y VRM´s.

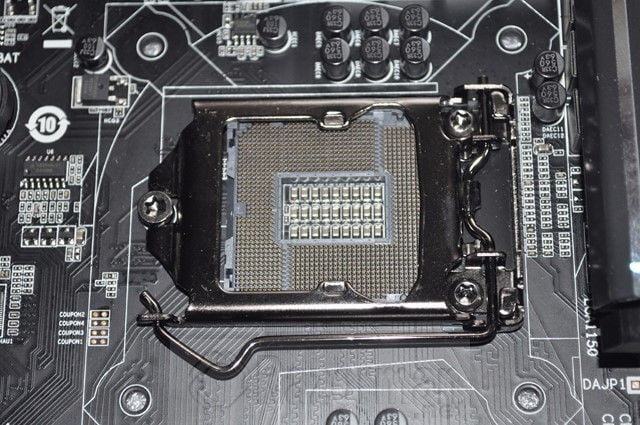

Socket 1150 con pines bañados en oro para una mejor conductividad

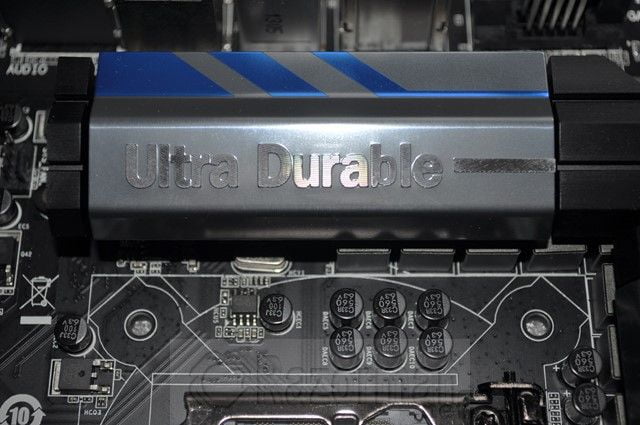

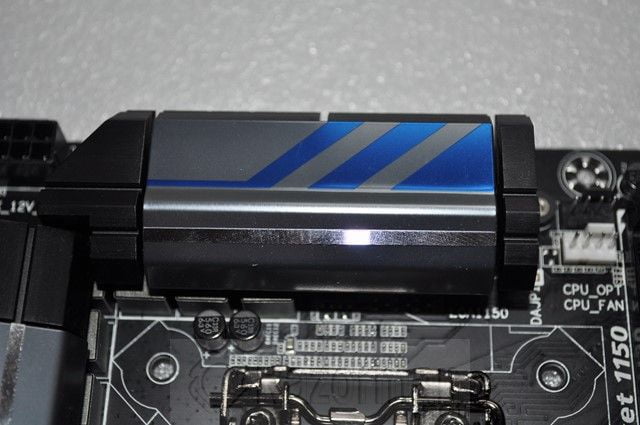

LosVRM van cubiertos por estos disipadores. El diseño de éstos es realmente muy atractivo y le dan un aspecto impecable a la placa base

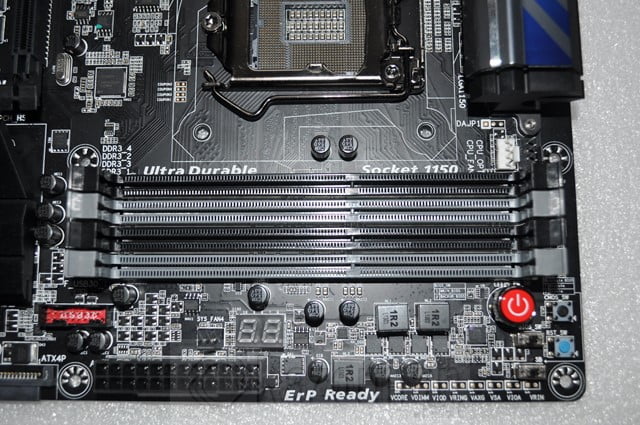

Detalle de los bancos de memoria: el banco 1 y 2 van pintados en color gris. La placa base es compatible con módulos de memoria DDR3 3000(O.C.) / 2933(O.C.) / 2800(O.C.) / 2666(O.C.) / 2600(O.C.) / 2500(O.C.) / 2400(O.C.) / 2200(O.C.) / 2133(O.C.) / 2000(O.C.) / 1866(O.C.) / 1800(O.C.) / 1600 / 1333 MHz , y hasta un total de 32 Gb

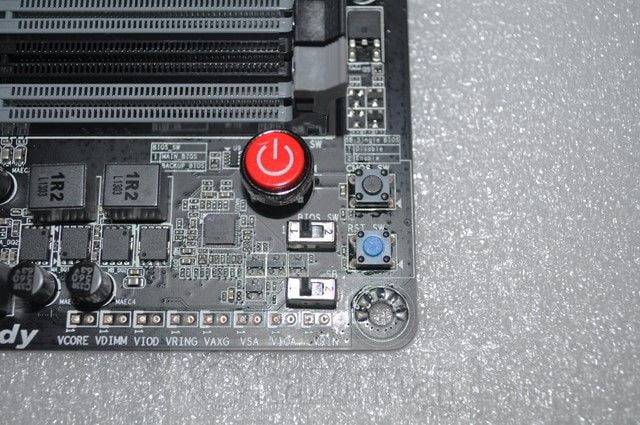

La placa dispone de un botón de encendido, el boton de color negro sirve para borrar la BIOS y el azul para resetearla. Disponemos de dos switch para utilizar una u otra BIOS.

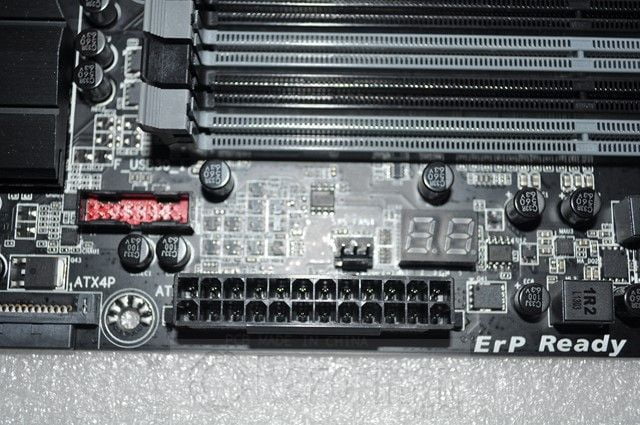

Así mismo tambien encontramos un LED indicador de códigos de error de funcionamiento de la placa.

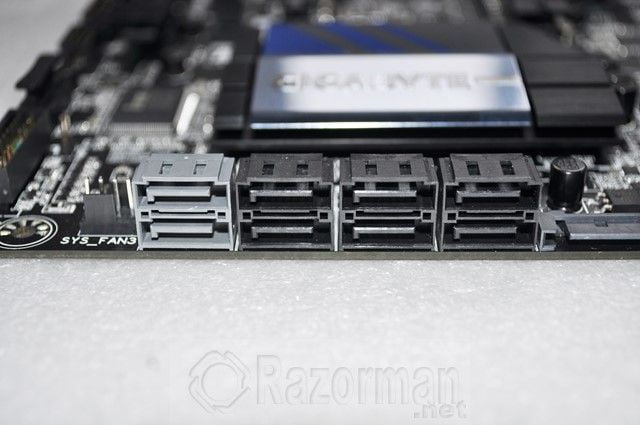

Detalle de los 8 puertos SATA 3

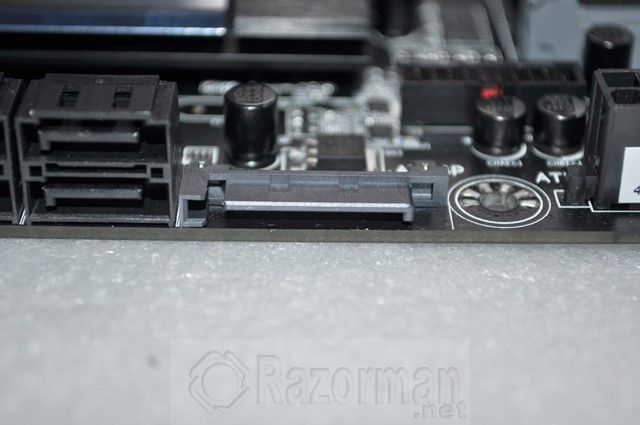

La placa tambien dispone de un puerto ATX4P

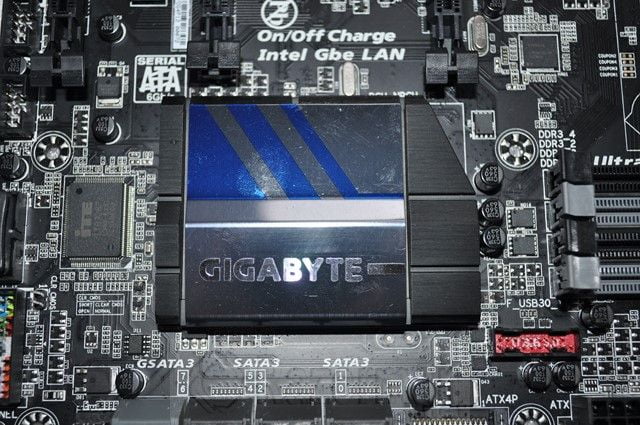

Detalle del disipador para el chipset z87. Realmente es muy atractivo visualmente.

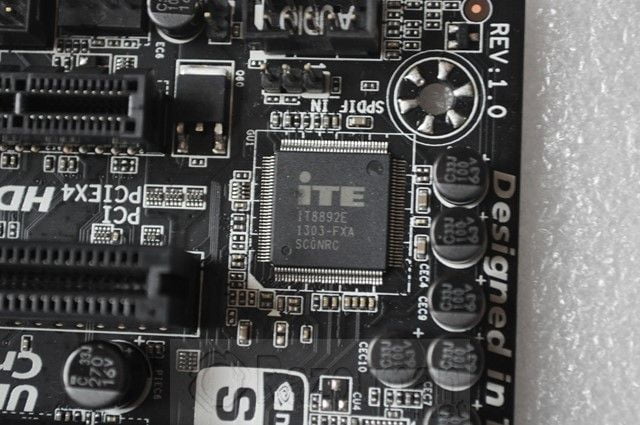

Encontramos tambien el conocodio chip ITE encargado de los procesos de I/O

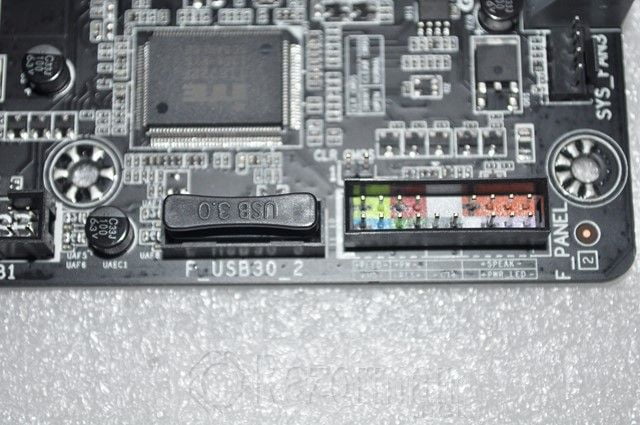

Puerto USB 3.0

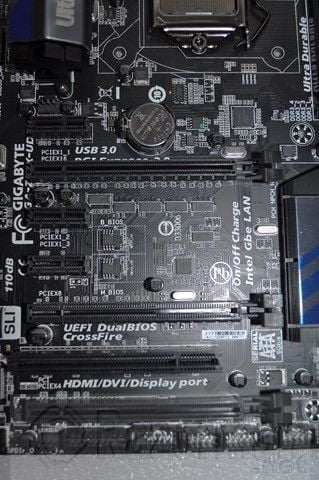

Detalle de las conexiones PCI-e: 1 x slot PCI Express x16 a x16 (PCIEX16), 1 x PCI Express x16 slot, a x8, x PCI Express x16 slot, a x4, 3 x PCI Express x1 slots

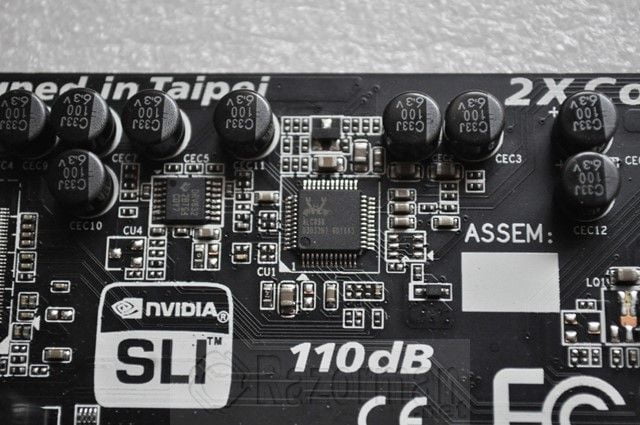

Detalle del chip de sonido REaltek ALC898, capz de propocionar 7.1

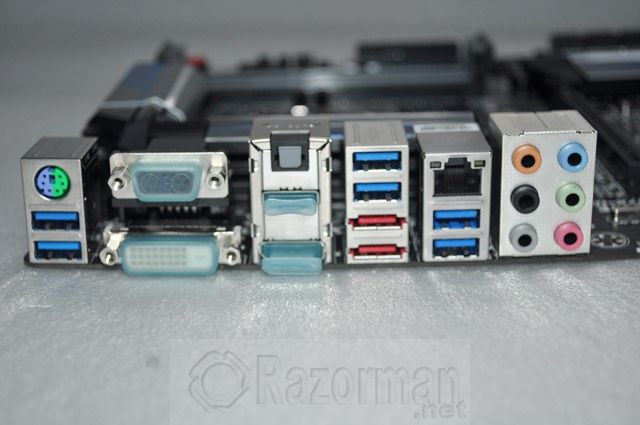

Vista de las conexiones de la placa:
PS/2 y 2 puertos USB 3.0
Puerto D-Sub
Puerto DVI
Conector óptio S/PDIF
Puerto HDMI
Display Port
2 Puertos USB 3.0
2 conectores eSATA 6Gb/s
Puerto RJ-45
2 Puertos USB 3.0
Salidas de audio

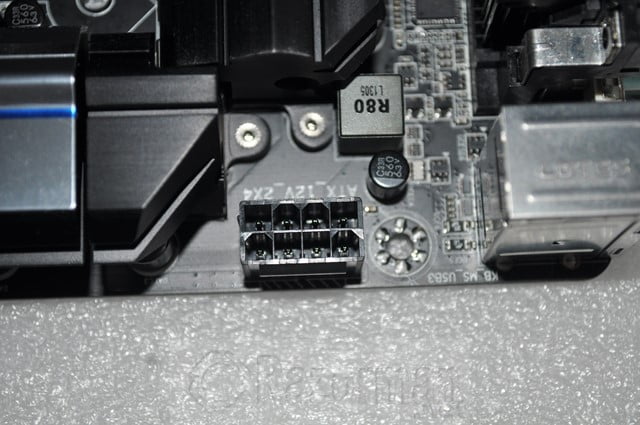

Por último detalle del conector de 8 pines encargado de alimentacion de la CPU
GIGABYTE Z87X-UD3H : BIOS Y SOFTWARE
Hace unas semanas analizábamos en esta sección una placa base de Gigabyte con el mismo Chipset, nos referimos a la Gigabyte G1.Sniper 5, por lo que vamos a repasar someramente los principales aspectos de Bios y Software
GIGABYTE Z87X-UD3H : BIOS

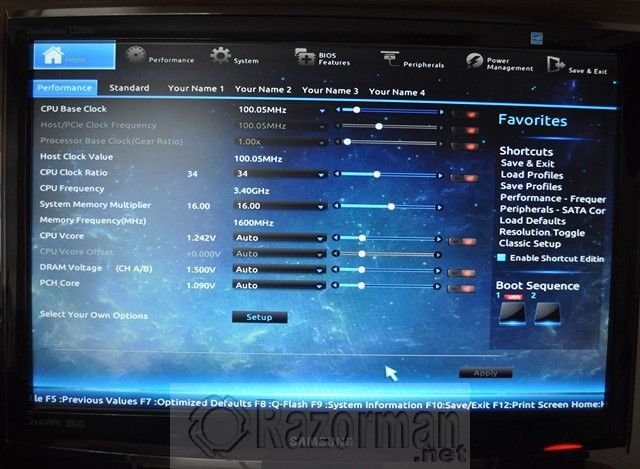

La placa base dispone de una BIOS realmente espectacular : se trata de una BIOS AMI EFI, con 2X128 Mbit de memoria Flash, con la que podremos configurar cualquier parámetro que se nos ocurra del equipo. Uno de los aspectos que más nos ha gustado es el poder seleccionar con un solo clic la secuencia de arranque del sistema, en la pantalla principal, a través de Boot Sequence como vemos en la imagen.
GIGABYTE Z87X-UD3H : SOFTWARE
Gigabyte ha prestado especial atención al software incluido con la placa base, ofreciendo un bundle muy extenso:

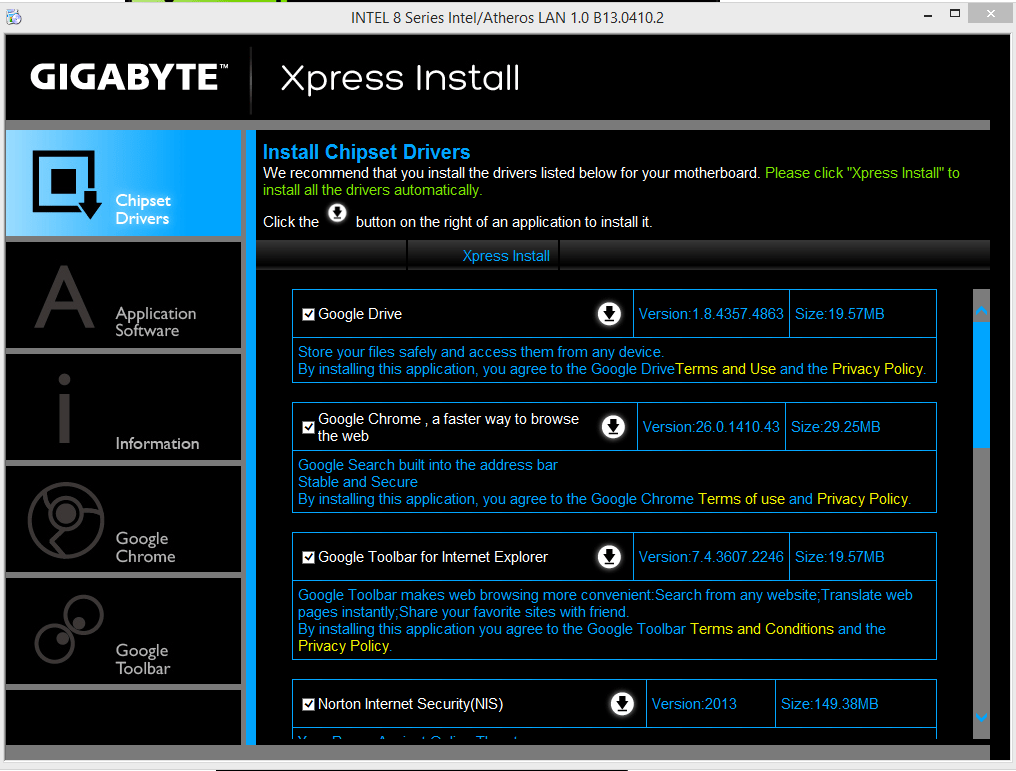

En la pantalla principal, disponemos de varias opciones, la primera de ellas es para instalar todos los drivers del chipset de la placa base como vemos en la imagen:

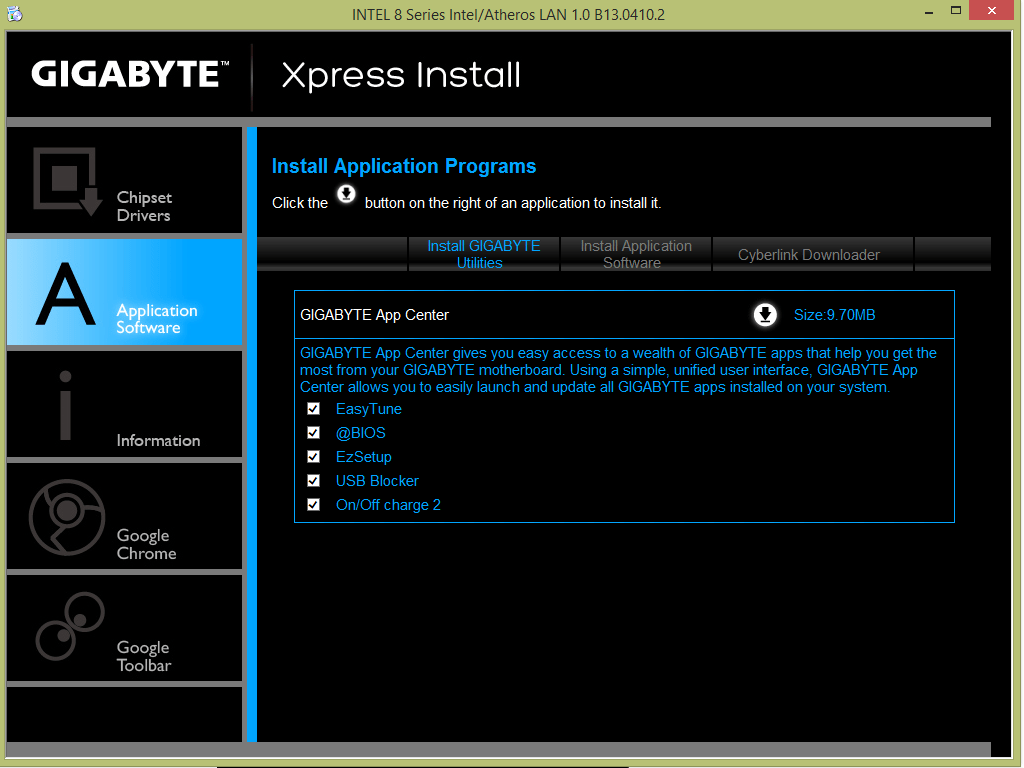

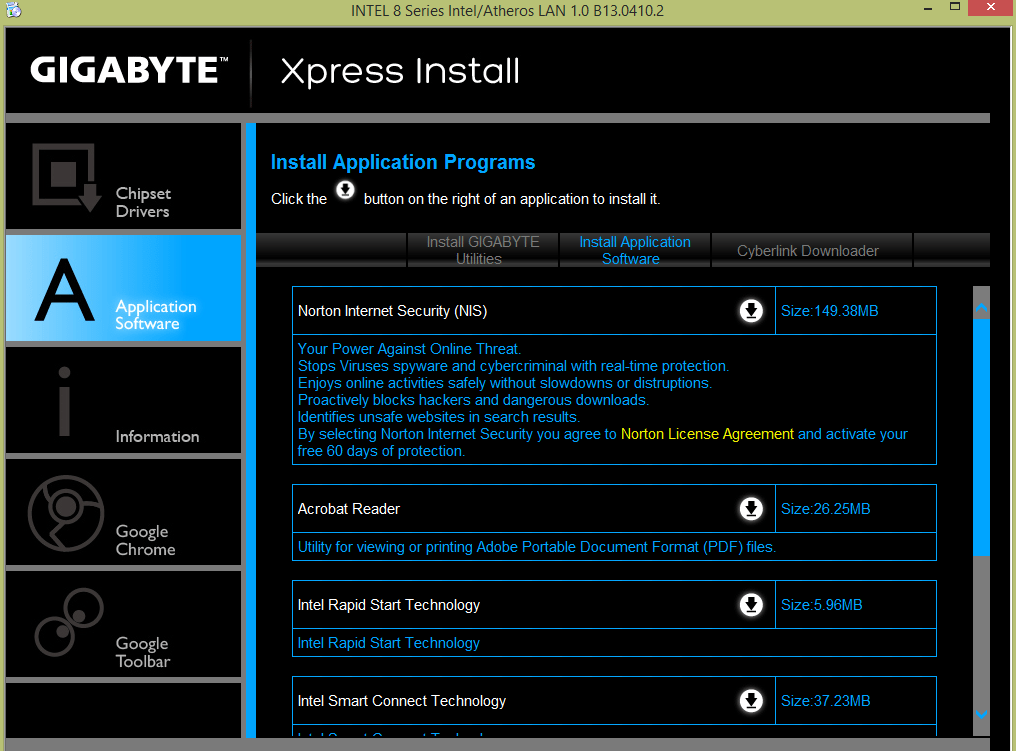

En la pestaña Application Software , instalaremos desde allí Gigabyte AppCenter, que nos dará acceso directo a múltiples opciones:
También podremos instalar diverso software gratuito, comoo Norton Internet Security:

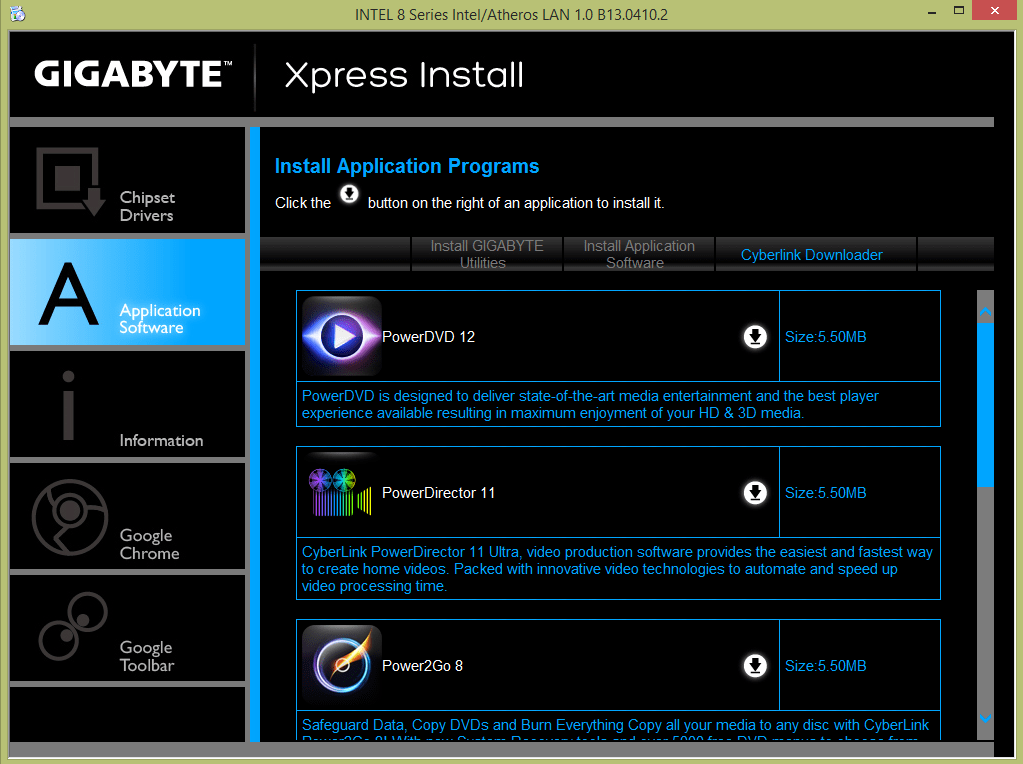

E incluso varios programas de Cyberlink:
Una vez instalado, en el systray podremos acceder directamente a Gigabyte APP Center, desde donde podremos acceder a varias configuraciones rápidas de la placa base:
GIGABYTE Z87X-UD3H : PRUEBAS DE RENDIMIENTO
Quisimos contar esta vez con el mismo procesador que utilizamos en el anterior analisis de la Gigabyte G1.Sniper5: https://www.razorman.net/reviewshardware/review-gigabyte-g1-sniper-5/ pero no fue posible, por lo que utilizamos un procesador Intel i7 4770K
Recordamos los componentes del equipo de pruebas:
3D MARK VANTAGE
En el gráfico observamos el rendimiento del conjunto Gigabyte Z87X-UD3H+Intel i7 4770K, sólamente ligeramente superior al que obtuvimos en su dia con el procesador Intel i5 4670K+Gigabyte G1.Sniper 5, el chipset es el mismo por lo que el rendimiento es prácticamente calcado, sólamente algo superior en el caso de i7 4770k por ser un poco más rápido.
CINEBENCH 11.5
Cinebench es un test sintético que mide la capacidad de procesamiento y el rendimiento en OPEN GL
En Cinebench, el rendimiento tambien es muy similar como era de esperar, ligeramente superior en la plataforma con la CPU más rápida. En todo caso el rendimiento es muy elevado.
UNIGINE HEAVEN
Veamos el rendimiento en este test orientado a medir las prestaciones de nuestra tarjeta, mediante la ejecucion de unos tests en 3D
Muy buen rendimiento tambien en este benchmark, con los valores esperados para el chipset Z87 Express que tan bien ha sabido sacar todo el rendimiento posible al procesador.

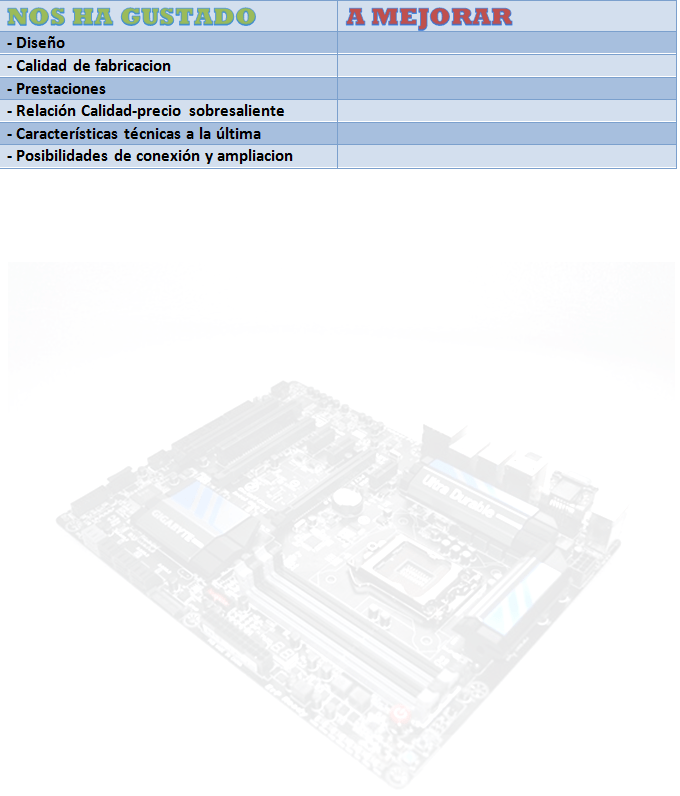

GIGABYTE Z87X-D3H: CONCLUSIONES FINALES Y PUNTUACION
No se nos ocurre algún defecto reseñable que señalar de esta placa Gigabyte X87X-D3H: tiene un compendio de cualidades difícil de encontrar en su rango de precios: calidad de construcción impecable, características técnicas del máximo nivel capaces de explotar al máximo el chipset Z87 Express, grandes posibilidades de ampliación, diseño y estética realmente muy atractivo ( nos encanta que Gigabyte haya abandonado ya el PCB de color azul y se decante por este mucho más moderno y llamativo PCB de color negro ) y todo ello con un precio realmente muy razonable para los tiempos que corren.
Esta placa se situa en el término medio en cuanto a coste del catálogo de Gigabyte, pero por ello no encontramos falta de alguna característica realmente reseñable: encontramos nada menos que 8 puertos USB 3.0, un excelente chip de sonido Realtek® ALC892 capaz de proporcionar un sistema 7.1, un chip Intel® GbE LAN capaz de ofrecer hasta 1000 Mbit, soporte AMD CrossFire™/NVIDIA® SLI™, 6 puertos SATA 6 GB/s y un software de control de la placa base muy intiuivo.
Mencionamos tambien la gran cantidad de software que se incluye con la placa base, un detalle que se agradece y que aumenta aún más la apreciacion positiva de la placa base. La Bios AMI UEFI Bios ( doble ) es un placer las posibilidades de configuración que es capaz de ofrecer, bajo una interfaz agradable y clara para el usuario.
Detalles como el botón de encendido de la placa y los botones de reseteo de la BIOS, pertenecen en muchas otras opciones reservadas a placas base de un coste mucho más elevado, pero Gigabyte ha querido dotarla en este caso, otro detalle de calidad de la placa base.
Podemos encontrar esta Gigabyte Z87X-UD3H por algo menos de 130 Euros en tiendas online, un precio realmente muy ajustado a la calidad del producto. Desde la web recomendamos su compra, pues ha demostrado que es una placa base a la última, con unas características técnicas de máximo nivel, un diseño muy atractivo y un precio realmente ajustado.
PREMIO CALIDAD ORO
