La nueva gama Ultra Gaming de Gigabyte presenta placas base como esta Gigabyte X-99 Ultra Gaming que procedemos a analizar, con el chipset Intel X99
Compatible con el procesador Intel® Core™ i7 6950X, es ideal para construir un equipo gaming del máximo nivel, con unas grandes posibilidades de overclocking , Intel® USB 3.1 con USB Type-C™, conectores PCIe Gen3 x4 22110 M.2 Interface y U.2 Interface para Intel® SSD 750, tarjeta de red Killer™ E2400 e Intel® GbE, chip de sonido 115dB SNR HD Audio con amplificador para auriculares, y Leds Ambient Surround con múltiples configuraciones
Muchísimas gracias a Gigabyte por enviarnos esta placa Gigabyte X-99 Ultra Gaming para la review
CARACTERISTICAS TECNICAS
Memoria | |
tipos de memoria compatibles | DDR4-SDRAM |
Tipo de ranuras de memoria | DIMM |
Número de ranuras de memoria | 8 |
Canales de memoria | Cuadrángulo |
No ECC | Si |
Velocidades de reloj de memoria soportadas | 2133,2400,2666,2800,3000,3200,3333,3400,3600 MHz |
Memoria interna máxima | 128 GB |
Procesador | |
Familia de procesador | Intel |
Procesador compatible | Core i7 Extreme Edition |
Socket de procesador | LGA 2011-v3 |
Intel® Core serie i3/i5/i7 | i7-6xxx |
Interno I/O | |
USB 2.0, conectores | 2 |
Conectores USB 3.0 ( 3.1 Gen 1 ) | 2 |
Interfaces de unidad de disco duro soportadas | Serial ATA III |
S/PDIF, conector de salida | Si |
Conector de ventilador CPU | Si |
Conector de potencia ATX (24 pines) | Si |
Número de conectores de poder EATX | 1 |
Conector de audio en panel frontal | Si |
Conector TPM | Si |
Número de conectores SATA III | 10 |
Conector de energía EPS (8-pin) | Si |
Número de ranuras M.2 (M) | 1 |
Número de conectores SATA Express | 1 |
Encabezados Thunderbolt | 1 |
Panel trasero Puertos de I/O (entrada/salida) | |
Cantidad de puertos tipo A USB 3.0 (3.1 Gen 1) | 6 |
Cantidad de puertos tipo A USB 3.1 (3.1 Gen 2) | 1 |
Cantidad de puertos tipo C USB 3.1 (3.1 Gen 2) | 1 |
Ethernet LAN (RJ-45) cantidad de puertos | 2 |
Puerto de ratón PS/2 | 1 |
Micrófono, jack de entrada | Si |
Puerto de salida S/PDIF | Si |
Red | |
Ethernet | Si |
Wifi | |
Controlador LAN | Atheros Killer E2400 |
Tipo de interfaz ethernet | Gigabit Ethernet |
Bluetooth |
Desempeño | |
Componente para | PC |
Familia de componentes de tarjeta madre | Intel |
Circuito integrado de tarjeta madre | Intel X99 |
Tarjeta madre, factor de forma | ATX |
Canales de salida de audio | 7.1 |
Niveles RAID | 0, 1, 5, 10 |
Sistema operativo Windows soportado | Si |
Gráficos | |
Soporte para proceso paralelo | 2-Way CrossFireX, 2-Way SLI, 3-Way CrossFireX, 3-Way SLI, Quad-GPU CrossFireX, Quad-GPU SLI |
Soporte de gráficos discretos | Si |
Ranuras de expansión | |
PCI Express x1 (Gen 2.x) ranuras | 1 |
Ranuras x16 PCI Express | 4 |
BIOS | |
Tipos de BIOS | UEFI AMI |
BIOS, tamaño de memoria | 32 MB |
Versión ACPI | 5.0 |
Jumper Clear CMOS | Si |
Peso y dimensiones | |
Ancho | 30,5 cm |
Profundidad | 24,4 cm |
Contenido del embalaje | |
Software incluido | Norton® Internet Security (OEM version) Intel® Smart Response Technology cFosSpeed |
[nextpage title=”GIGABYTE X99 ULTRA GAMING: UNBOXING Y ACCESORIOS”]
La caja exterior es realmente muy llamativa y con un aspecto “gaming” increible. Destaca el logo del fabricante y el modelo, además de varias imágenes más pequeñas de algunas de sus características técnicas.
La vista trasera de la caja nos presenta ingente cantidad de información como podemos ver:

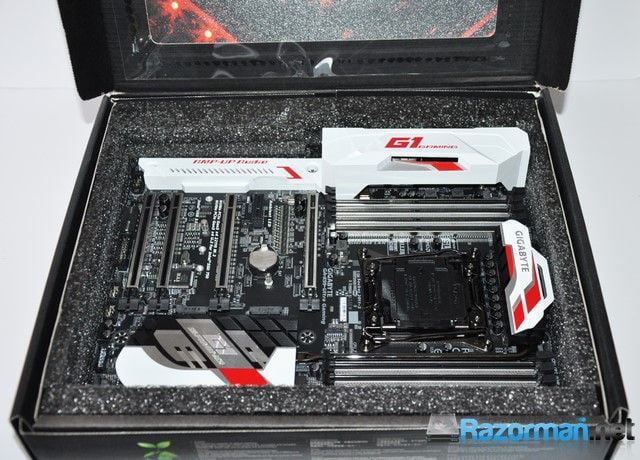

Al abrir la caja, vemos que la placa base viene perfectamente protegida por un molde de espuma negra.
ACCESORIOS
En esta imagen vemos todos los accesorios incluidos

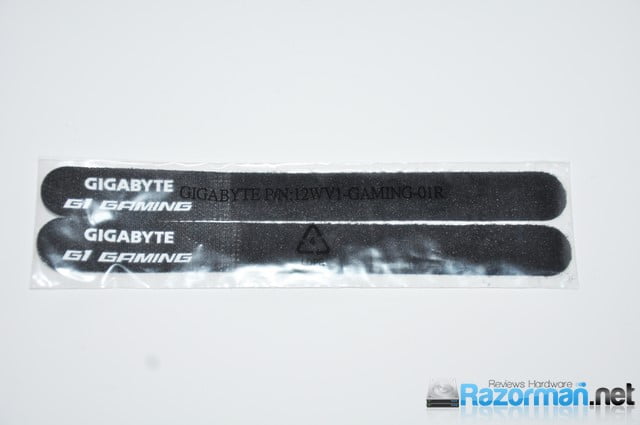

Bridas textiles con velcro
Cable alargador RGB Led

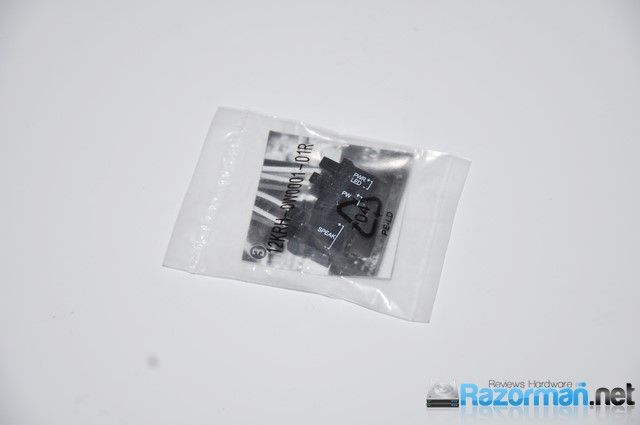

Conector G a la placa base

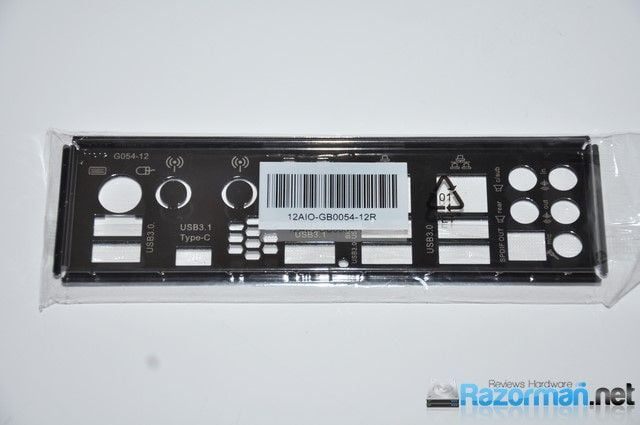

Chapa trasera metálica

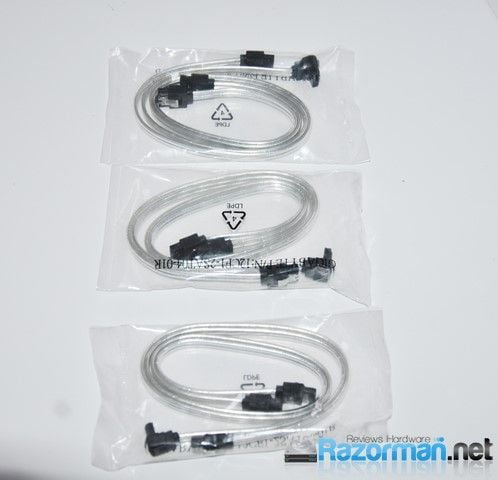

6 cables SATA plateados.

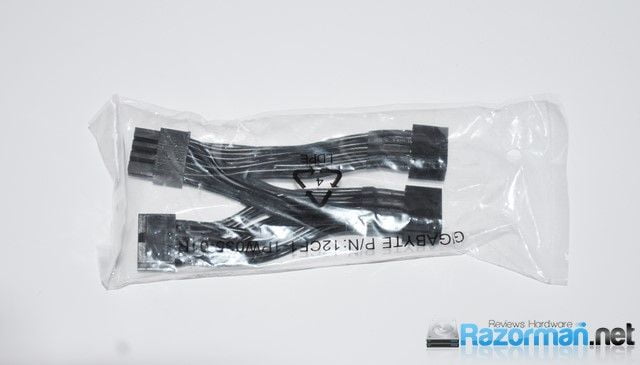

Cable adaptador 3-1 (2X4 pin ATX)

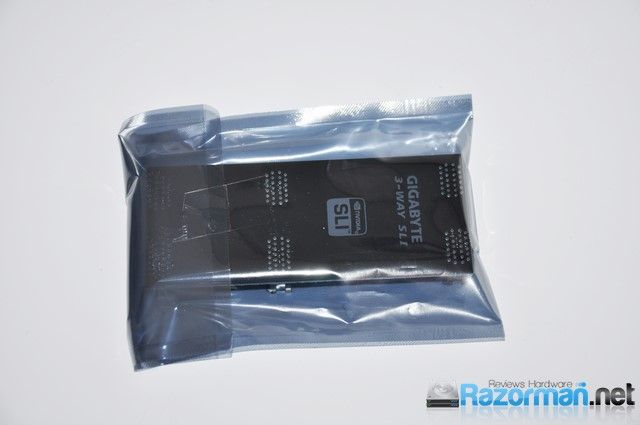

Puente SLI 3 Way

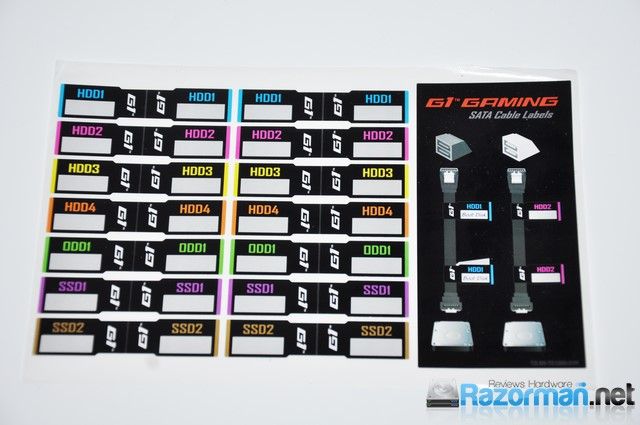

Stickers para identificar el cableado.
Mientras que se juega… ¡ no se molesta!
Manual de instrucciones y Guía de instalación rápida

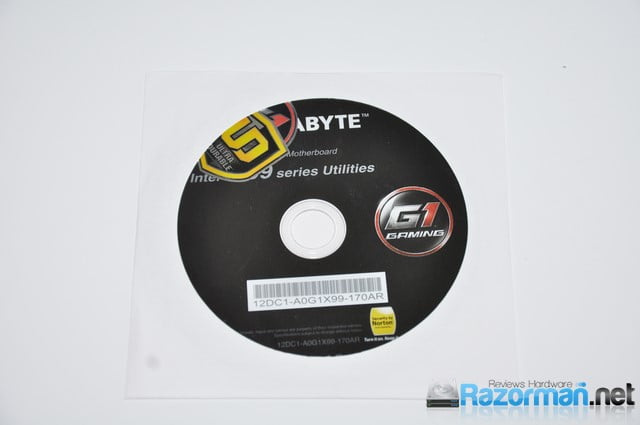

DVD con utilidades y drivers.
Pegatinas!
[nextpage title=”GIGABYTE X99 ULTRA GAMING: EN DETALLE”]

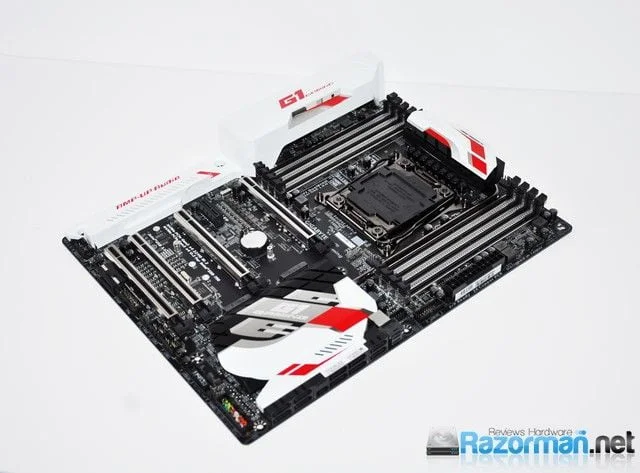

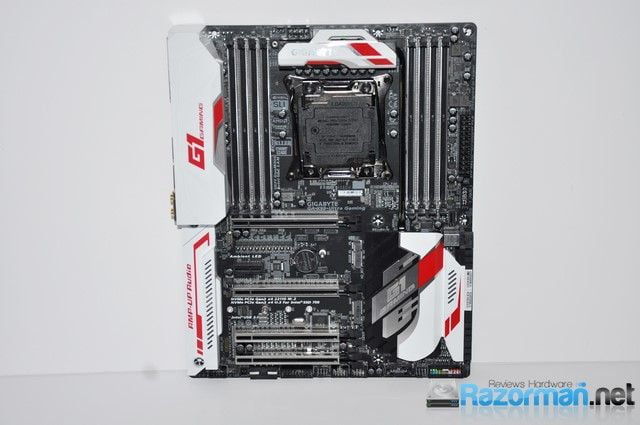

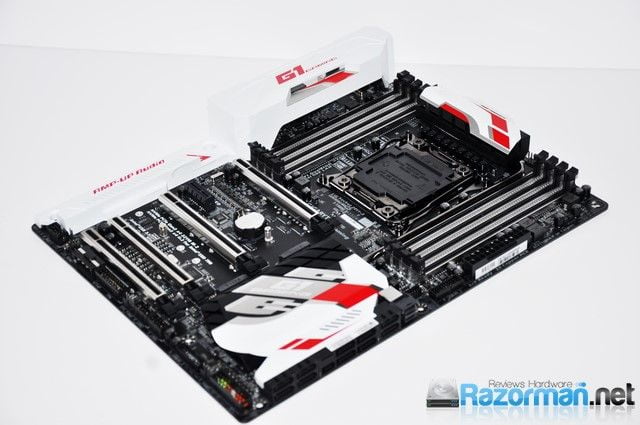

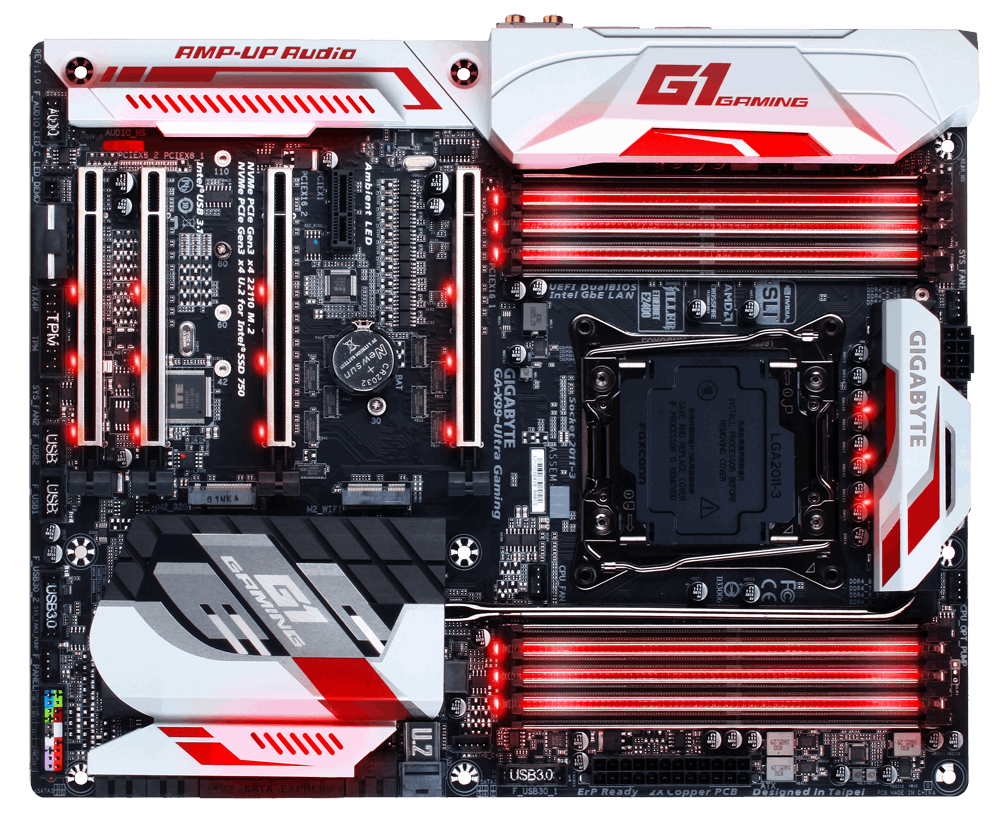

La placa Gigabyte X99 Ultra Gaming tiene un aspecto increíble como podemos apreciar en la imagen, con un PCB negro contrastando con los disipadores en blanco/rojo. Tiene formato ATX convencional con unas medidas de 30.5 cm x 24.4 cm

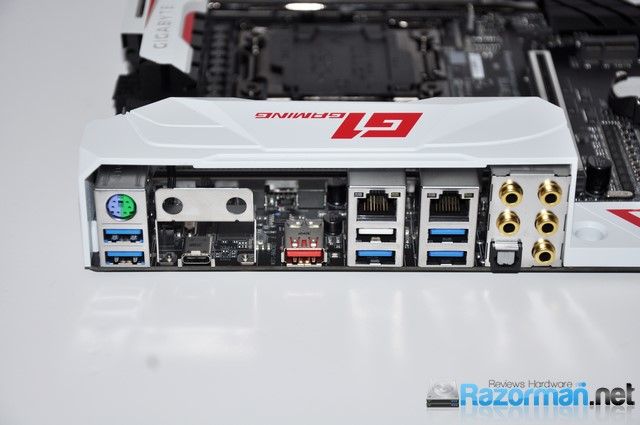

Comenzamos el recorrido por las conexiones exteriores:
- Conector PS/2.
- 6 conexiones USB 3.0.
- Conector USB 3.1 Type C y Type A (rojo)
- 2 conectores RJ-45
- Conexiones de la tarjeta de sonido.

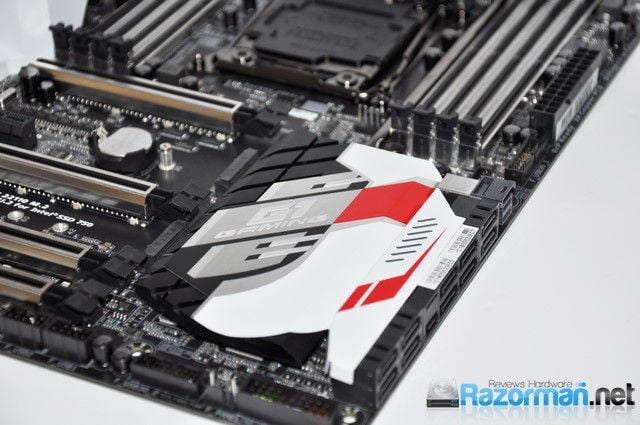

Sobre los conectores SATA encontramos este bonito detalle:

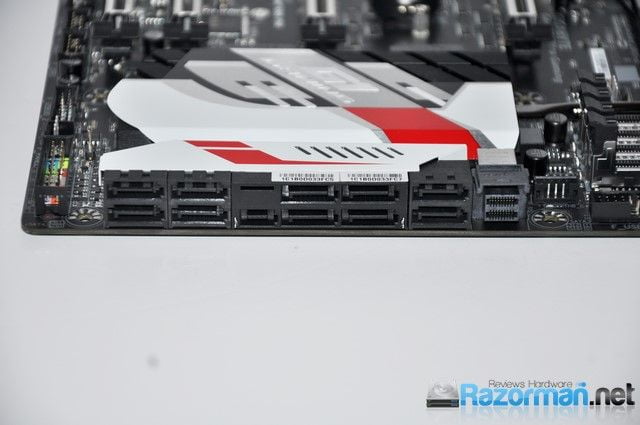

Detalle de los conectores SATA: en total encontramos 10 conectores SATA III de 6 GB/s, con soporte RAID 0,1,5 y 10 y otros 2 conexiones SATA Express. Por último señalamos dos conexiones U.2 para el almacenamiento PCIe 3.0 X4 NVM Express.

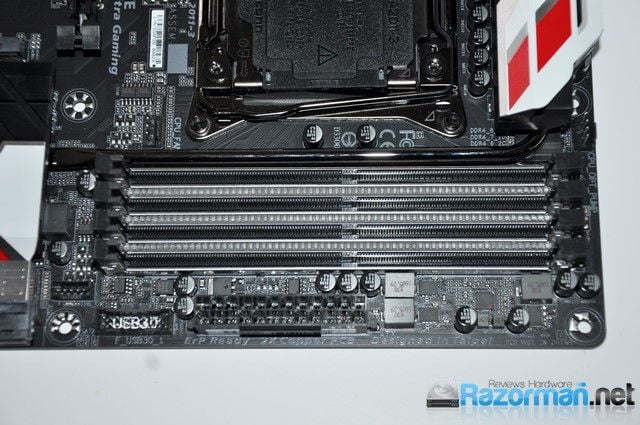

Encontramos un total de 8 slots de memoria DDR4 con soporte hasta 256 GB ( módulos no registrados). La memoria soportada va desde los 2133 Mhz hasta los 3600 Mhz, compatible con perfil XMP 2.0
El chipset X99 está perfectamente refrigerado por este disipador de aluminio

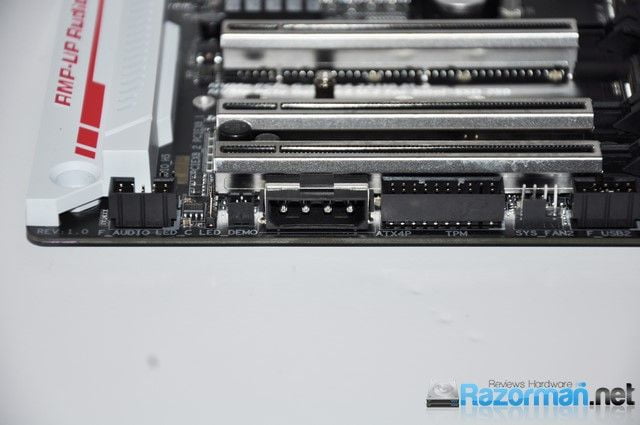

Encontramos también un alimentador MOLEX de 4 pines

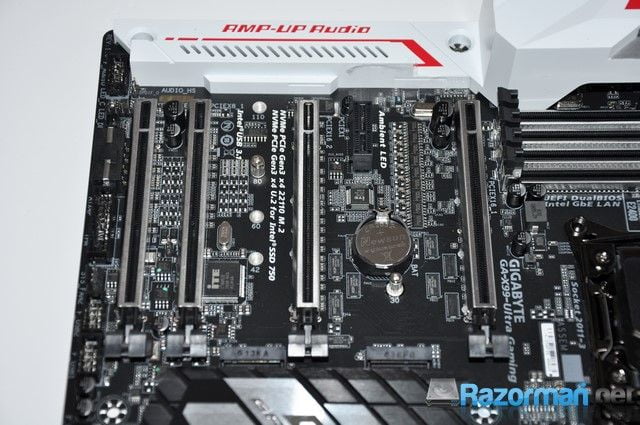

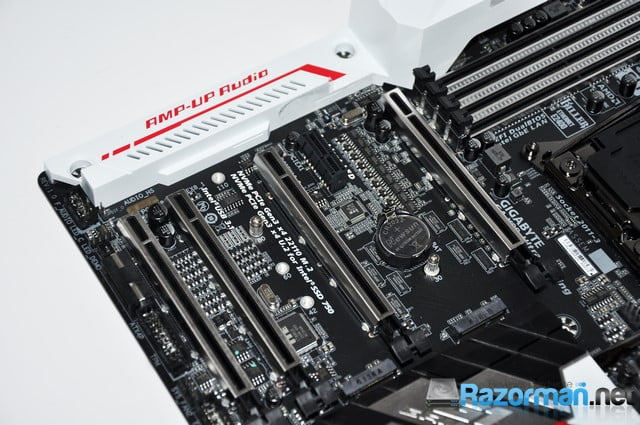

Los slots PCI están carenados por una cubierta metálica: 2X PCI Express X16, 2X PCI Express X16 @ 8X, 1 PCI Express. Podremos instalar un máximo de 3 tarjetas gráficas.

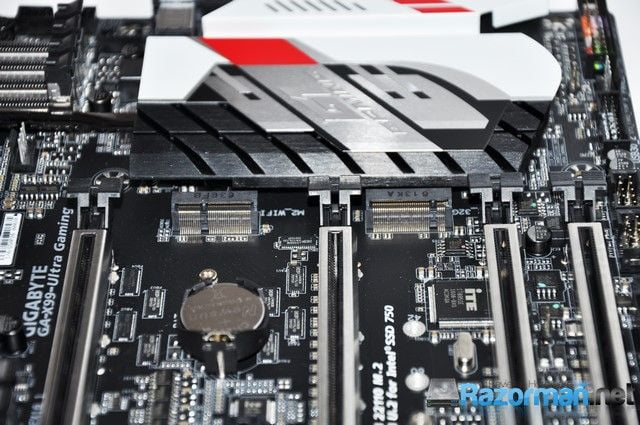

Detalle de los 2 conectores M2 para discos SSD de formato 2242/2260/2280/22110 y ancho banda 32 GB/s

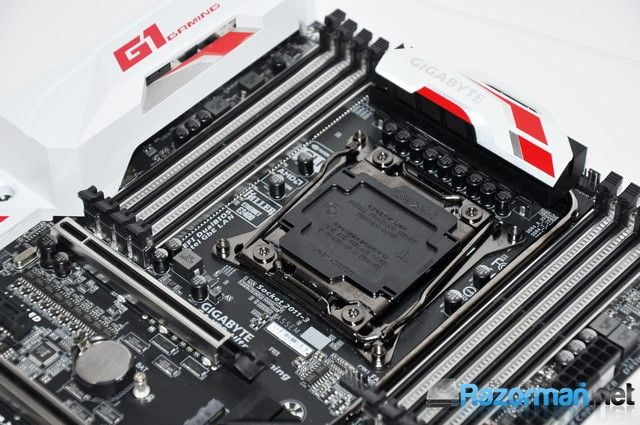

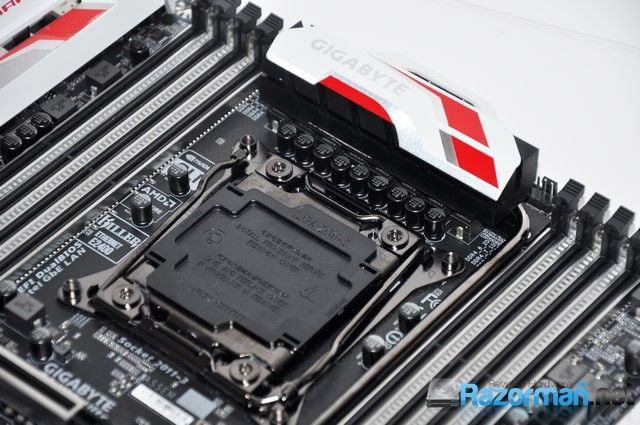

Detalle del zócalo del procesador con una buena refrigeración de los VRM: encontramos 8+2 fases digitales
[nextpage title=”GIGABYTE X99 ULTRA GAMING: BIOS Y SOFTWARE”]

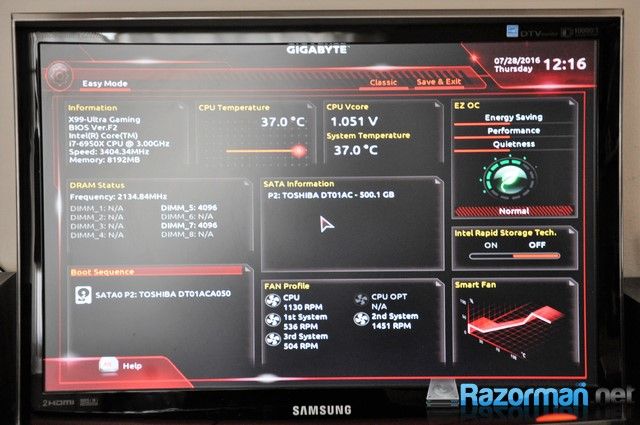

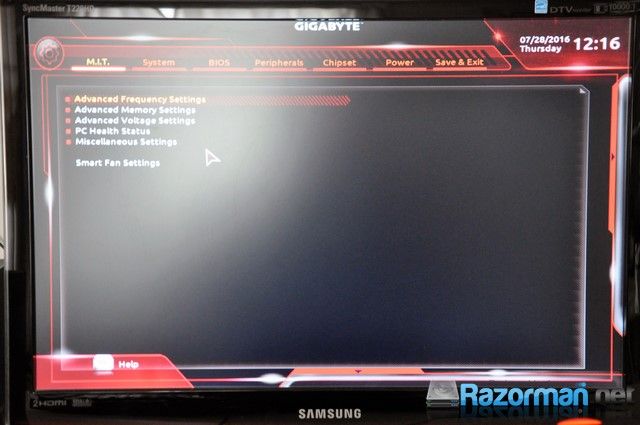

En la BIOS Gigabyte ha dado un salto realmente muy importante, con una BIOS totalmente renovada y muy intuitiva: posee un modo “Easy Mode” donde vemos los principales parámetros del sistema en una pantalla.
Además dispone de un modo clásico, para configurar todos los parámetros que se nos ocurran del sistema.
SOFTWARE APP CENTER

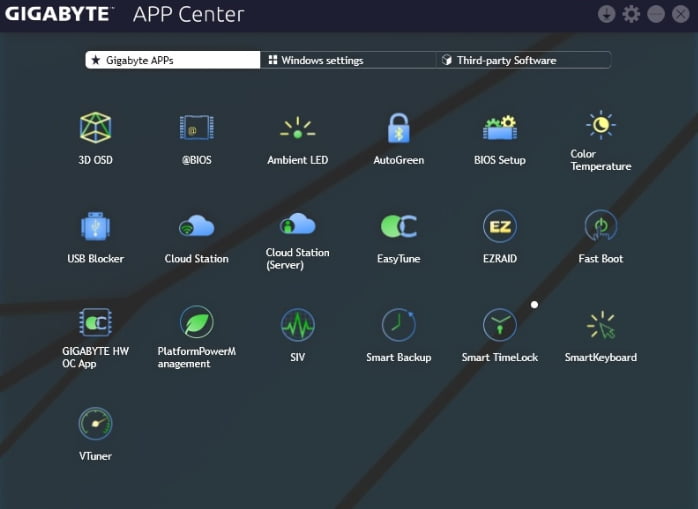

El software APP Center es un viejo conocido, esta es su pantalla principal:

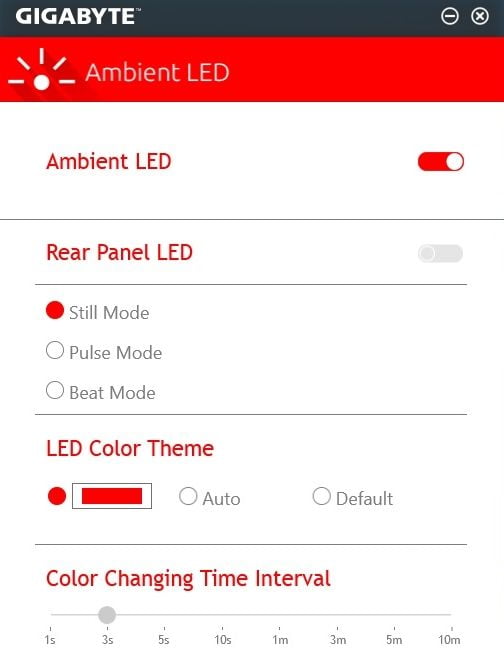

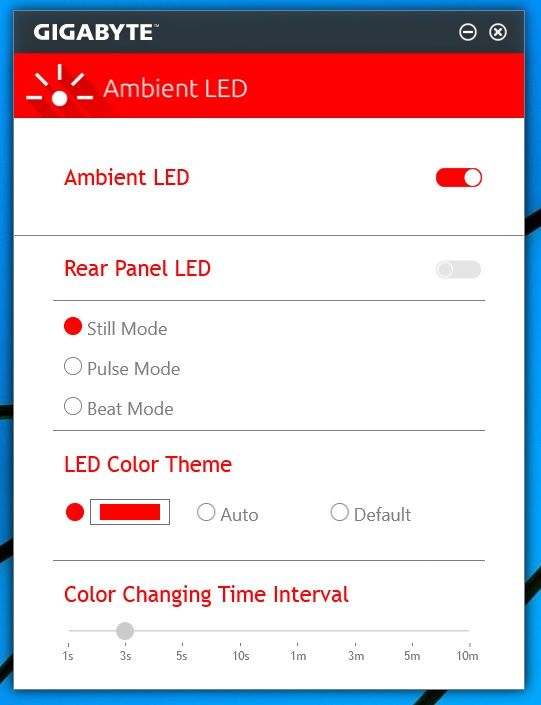

Como vemos, multitud de apps encaminadas a una configuración rápida de multiples parámetros. Nos detenemos en AMBIENT LED
Donde podremos configurar el modo de visionado de los Led, apagarlo y el color, además del intervalo de visualizacion.

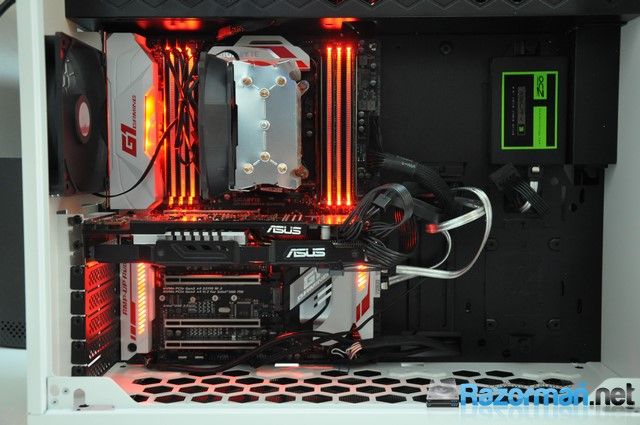

ILUMINACION PLACA BASE GIGABYTE X-99 ULTRA GAMING
[nextpage title=”GIGABYTE X99 ULTRA GAMING: PRUEBAS DE RENDIMIENTO”]
Vamos a someter a la placa a una serie de test sintéticos y cómo rinde en juegos. El equipo de pruebas estaba compuesto por estos componentes:
PROCESADOR: Intel Core i7-6950X
MEMORIA: 2X8 GB CORSAIR DDR4 @ 2133 Mhz
WINDOWS 10 PRO
DISCO: OCZ 120 GB
TARJETA GRAFICA: ASUS GEFORCE 560 TI
FUENTE ALIMENTACION: CORSAIR CS850M

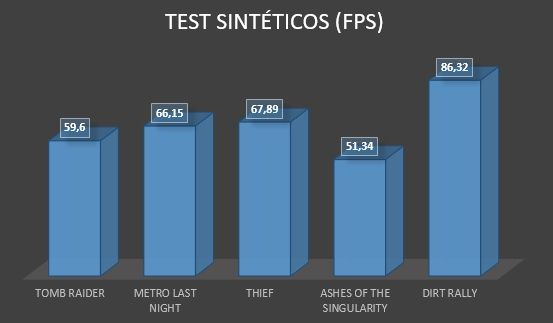

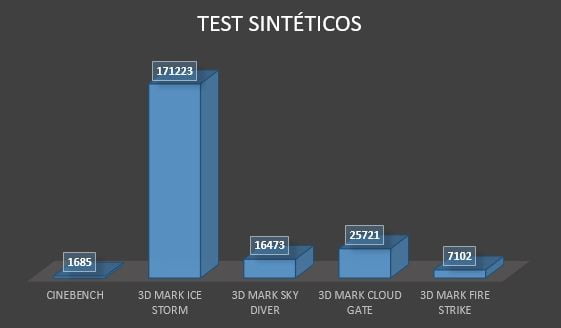

TEST SINTETICOS: CINEBENCH, 3DMARK
JUEGOS: TOMB RAIDER, METRO LAST NIGHT, THIEF, ASHES OF THE SINGULARITY, DIRTY RALLY
- Maxima calidad y monitor con resolución FULL HD
OVERCLOCKING
Una placa base de tal calidad sin duda está orientada a facilitar el máximo overclock posible a nuestro procesador, en este caso la bios facilita muchísimo las cosas hasta los más profanos en la materia.
Incluso desde la propia APP de la placa base es posible realizar un overclock muy potente sin problemas y sin riesgos para nuestro procesador. En nuestro caso, al ser un procesador de pruebas, no hemos querido pasar más allá de los 4.0 Ghz, pues en esta frecuencia el sistema se muestra totalmente estable y con un potencial de proceso realmente extraordinario, que hará las delicias de los más gamers y hacen que enfrentarse a cualquier tarea sea un placer.
